لقد رأيت العديد من المشغلين الأكفاء يفسدون صفائح معدنية جيدة تمامًا. يقومون بوضع لوحًا جديدًا مقابل مقياس الرجوع، يضغطون على الدواسة، ويكملون الانحناء الأول بإتقان. يقلبونه، يضغطون على الدواسة مرة أخرى، ويكملون الثاني. شفتان نظيفتان بزاوية 90 درجة. ينظرون إلى المخطط، وهم يشعرون بالثقة.

ثم يحاولون رفع الشفة الثالثة.

فجأة، يبدأ المعدن الذي تم تشكيله بالفعل في الالتفاف حول المكبس مثل قفص فولاذي. يمنع الكباس الحركة. يصبح الجزء محاصرًا. ويدركون أنهم لم يكونوا يصنعون صندوقًا — بل كانوا يصيغون فخًا لأيديهم.

إليك الحقيقة القاسية: معظم المشغلين يتعاملون مع تشكيل الصناديق كمجرد تسلسل أمامي بسيط، لكن هذا التفكير المسطح سيؤدي حتمًا إلى تصادم. لتجنب التصادم الحتمي — عندما يصل الجزء إلى حوالي 45 درجة وتبدأ الشفاه المشكلة سابقًا في التأرجح مباشرة نحو الأدوات العليا — يجب أن تتوقف عن الثني بالترتيب المعتاد. تشكيل الصندوق بنجاح يتطلب هندسة عكسية للعملية بدءًا من الانحناء الرابع إلى الخلف. إذا لم تخطط للخلوص النهائي أولاً، فأنت ببساطة تنتج خردة باهظة الثمن.

ذو صلة: الثني السلس باستخدام مكبس الثني
ذو صلة: أساسيات مكبس الثني

فخ "الانحناءين الأولين": لماذا يبدو تشكيل الصناديق بسيطًا بشكل مضلل

لماذا "مجرد اتباع المخطط" ينجح في الأقواس المسطحة لكنه يفشل في الصناديق

انظر إلى حامل على شكل حرف Z في المخطط الهندسي. تقرأه من اليسار إلى اليمين. تثني الشفة A، تقلب الجزء، وتثني الشفة B. المنطق في العالم المسطح يعمل لأن الجزء غير المنحني من اللوح يبقى مسطحًا ومتوازيًا مع الأرض. ارتفاع الجهاز المفتوح نادرًا ما يكون مصدر قلق. الكباس ينظف كل شيء. يمكنك اتباع المخطط خطوة بخطوة طوال اليوم دون أن تصطدم بالفولاذ الصلب.

لكن مخطط الصندوق يضللك.

إنه يعرض أربع جوانب مفتوحة مثل صليب. إذا اتبعت ذلك الصليب باتجاه عقارب الساعة، أو طبقت نفس الأسلوب الذي تستخدمه مع حامل مسطح، فأنت تعتمد على افتراض ثنائي الأبعاد في وضع ثلاثي الأبعاد. الانحناءان الأولان يجعلانك تظن أن الأمر يعمل. تثني الجانب الأيسر للأعلى. تثني الجانب الأيمن للأعلى. الآن لديك شكل حرف U نظيف. الفخ موجود بالفعل.

التحول الهندسي: ما الذي يتغير فعليًا عندما يغادر الجزء المستوى المسطح

خذ قطعة كرتون صلبة، واثنِ طرفين متقابلين للأعلى، واضغط على القاع المسطح. الآن حاول ثني الجانب الثالث للأعلى دون أن تضرب تلك الجدران الأولى معصمك.

ذلك المعصم يمثل مكبسك. مع الحامل المسطح، يرتفع المعدن إلى الفضاء المفتوح. مع الصندوق، في اللحظة التي تبدأ فيها الانحناء الثالث، تبدأ الشفتان المشكلتان بالفعل في التحرك نحو الأدوات. اللوح لم يعد مجرد صفيحة مسطحة مستريحة على القالب V. بل أصبح له جدران عمودية. وتلك الجدران تتحرك.

لم تعد تغيّر زاوية انحناء المعدن فقط. أنت تستخدم المساحة المفتوحة المحيطة بأدواتك.

التعرف على اللحظة الدقيقة التي يتحول فيها الجزء من صفيحة مسطحة إلى خطر تصادم

ذلك التحول لا يحدث عندما تضغط على الدواسة للانحناء الثالث. يحدث في اللحظة التي تختار فيها القالب للانحناء الأول.

إذا كنت تشكل صندوقًا بشفاه قصيرة — أقل من أربعة أضعاف سمك المادة، على سبيل المثال — فقد تنخفض تلك الشفاه قليلًا في القالب V أثناء الانحناء الأول. أو قد يكون في لوحك انحناء طفيف، مما يضلل محددات مركز مقياس الرجوع بينما ترتفع الأطراف بعيدًا. مع حامل مسطح، يمكنك إجبار اللوح المقوس على الانحناء أو تصحيح الزاوية الزائدة لاحقًا بقلبه وفكه على نفس المكبس.

لكن في الصندوق، اللوح المقوس أو الشفة القصيرة التي تنخفض في الانحناء الأول يعني أن شكل حرف U الناتج لم يعد مربعًا تمامًا.

بحلول الوقت الذي تدور فيه الجزء 90 درجة لبدء الانحناء الثالث، لم تعد تلك الجدران غير المربعة مجرد مصدر قلق لتفاوت الأبعاد. بل أصبحت موجهة مباشرة نحو كباسك. خطر التصادم لا ينشأ عندما يبدأ المعدن في احتكاك الفولاذ في النهاية. إنه يبدأ في اللحظة التي تغلق فيها الجانبين الأولين دون توفير مسار هروب محدد لأدواتك.

مشكلة التصادم عند 45 درجة: ما الذي يحاول صندوقك الاصطدام به

تخيل جزءًا على شكل حرف U موضوعًا على قالب V. جدرانه الجانبية ارتفاعها ست بوصات. تضغط على الدواسة لبدء الانحناء الثالث. يلامس المكبس القاع المسطح ويدفعه إلى القالب. عندما يخضع المعدن، يدور شكل الـU بالكامل. في منتصف تلك الضربة، لم تعد تلك الجدران الست بوصات عمودية أو مسطحة. إنها مائلة نحو الداخل بزاوية 45 درجة، وتغلق مثل مخلب فولاذي كبير حول أدواتك العليا.

الاصطدام نادرًا ما يحدث في أسفل الضربة. إنه يحدث تحديدًا في منتصفها.

تتمتع مكابس الثني الحديثة بدرجة عالية من الدقة، فهي قادرة على تكرار مواضع الكباس في حدود 0.0005 بوصة تحت أحمال عالية. هذا المستوى من الدقة مثير للإعجاب، لكنه لن يمنع هذه المشكلة. دقة الماكينة لا تغير قوانين الفيزياء. قد تمتلك أفضل نظام تعويض للتقوس، ولكن إذا تعاملت مع صندوق كما لو كان حاملة مسطحة، فسيحدث اصطدام. المشكلة ليست فشلًا في أداء الماكينة، بل هي فشل المشغل في أخذ هندسة الحركة في الحسبان.

نظرًا لأن محفظة منتجات شركة ADH Machine Tool قائمة بنسبة ‎100%‎ على أنظمة CNC وتغطي مجالات متقدمة في القطع بالليزر، والطي، والتخديد، والقص، فإن الفرق التي تقيّم الخيارات العملية هنا،, آلة ثني الصفائح CNC فهذا هو الخطوة التالية ذات الصلة.

ولكن ما هو التفسير الرياضي وراء ذلك المخلب الذي يغلق؟

التأرجح في منتصف الضربة: لماذا يستهدف شفة الرجوع فجأة الكباس العلوي في الثني الثالث

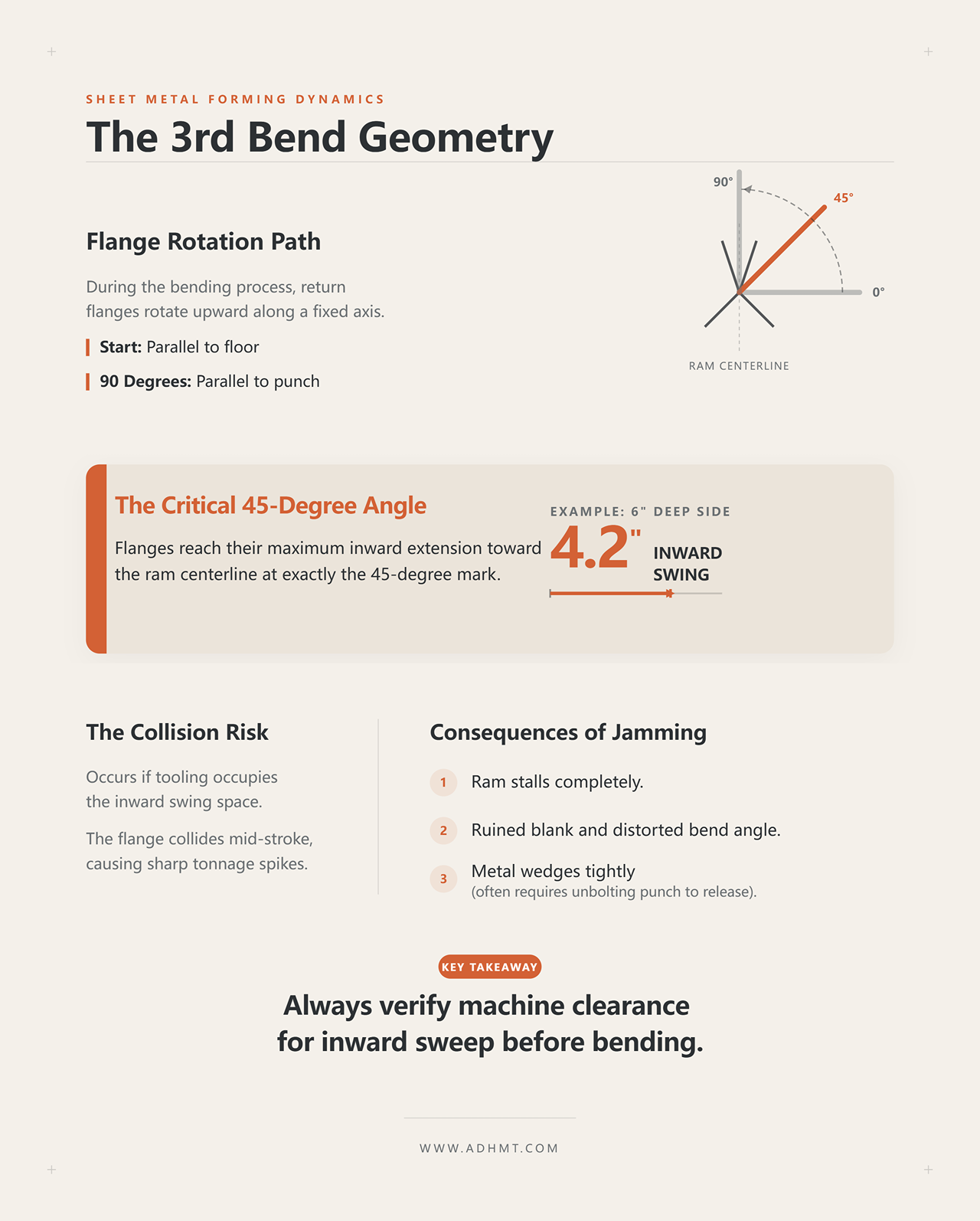

دعونا نُمعن النظر في هندسة ذلك الثني الثالث. عند تشكيل الجانب الثالث من الصندوق، يرتفع الجانبان الأولان—شفتا الرجوع—إلى الأعلى. في بداية الثني، يكونان متوازيين مع الأرضية. وعندما يصل الثني إلى 90 درجة، يكونان متوازيين مع القالب العلوي. ولكن عند 45 درجة، يمتدان إلى الداخل ليبلغا أقصى امتداد باتجاه خط مركز الكباس.

تخيلها مثل مثلث قائم الزاوية. إذا كنت تثني صندوقًا بعمق جوانب يبلغ ست بوصات، فعند زاوية 45 درجة، يتحرك الحافة العليا لشفة الرجوع إلى الداخل بما يقارب 4.2 بوصة.

إذا كانت وحدة الكباس العلوي أو جسم القالب تشغل تلك المسافة البالغة 4.2 بوصة، فلن يكون أمام المعدن أي مجال للتحرك. تصطدم الشفة بالأداة في منتصف الضربة. تستمر الماكينة في تطبيق القوة، ويرتفع الحمل بشكل حاد، ويتوقف الكباس. والنتيجة ليست مجرد قطعة مخدوشة، بل قطعة تالفة، وزاوية ثني مشوهة، وقطعة من الفولاذ عالقة بإحكام شديد ضد العارضة العلوية لدرجة أنك غالبًا تحتاج إلى فك القالب لتحرير الانسداد الذي أنشأته.

كيف يمكنك تحديد ما إذا كانت ماكينتك تمتلك مساحة كافية لاستيعاب ذلك الانعطاف الداخلي؟

الارتفاع المفتوح مقابل عمق الصندوق: حساب حدود الخلوص الفعلية قبل إغلاق القالب

تتحقق من مواصفات مكبس الثني الخاص بك وتجد أن "الارتفاع المفتوح" يبلغ 18 بوصة. يبدو أنه يوفر مساحة كافية لصندوق بعمق ست بوصات.

يمكن أن يكون الارتفاع المفتوح مضللًا إذا أسيء فهمه. فهو لا يمثل مساحة عمل فارغة، بل المسافة القصوى ببساطة من السرير إلى الكباس بدون أدوات مركبة. بعد تركيب قالب V قياسي بارتفاع أربع بوصات، وقالب علوي بارتفاع ست بوصات، ونظام التثبيت الذي يثبتها، قد يُخفض ارتفاع الإضاءة البالغ 18 بوصة إلى نحو خمس بوصات من الخلوص القابل للاستخدام.

عندما يرتفع الثني الثالث إلى الأعلى، يجب أن يكون العمق الكلي للصندوق أقل من ارتفاع القالب بالإضافة إلى الإضاءة المتبقية أسفل المشابك. إذا كان عمق الصندوق ست بوصات والقالب العلوي ارتفاعه ست بوصات فقط، فالحساب عند الحد بالفعل. ما إن يُغلق القالب، حتى تحتك الحواف العليا للصندوق بأسفل مشابك الكباس. فأنت لا تتحكم بالمعدن فقط، بل تتحكم أيضًا في الفراغ السلبي المحيط به.

للقراء الذين يرغبون في الحصول على أبعاد دقيقة للماكينة، وارتفاعات مفتوحة، وخلوصات القوالب، وخيارات التكوين لمطابقة هذه الحسابات مع المعدات الفعلية، توفر شركة ADH Machine Tool وثائق تقنية مفصلة لمكبس الثني CNC وحلول تشكيل الصفائح المعدنية الخاصة بها. يمكنك مراجعة المواصفات وتوافق الأدوات وبيانات السعة في الكتيبات الرسمية القابلة للتنزيل هنا: تنزيل الكتيبات التقنية.

وعندما يُستنفد ذلك الفراغ السلبي، سيصطدم المعدن بأسمك جزء من الفولاذ في مساره.

لماذا تفشل القوالب المستقيمة القياسية وارتفاعات التثبيت المعتادة حتمًا مع هندسة الصناديق

تجول في رف الأدوات داخل ورشة تصنيع متوسطة وسترى صفوفًا من القوالب المستقيمة القياسية. إنها سميكة وصلبة ومناسبة تمامًا لتطبيق أحمال عالية على الحوامل المسطحة.

ومع ذلك، الشكل المستقيم للقالب العلوي يشبه الإسفين؛ إذ يصبح أعرض كلما ارتفع باتجاه الساق. عند تطبيقه على صندوق، تعمل هذه الهيئة المتسعة مثل إسفين يُدخل في قمع. الحركة البالغة 4.2 بوصة في منتصف الضربة التي حسبناها تحمل شفتَي الرجوع مباشرة إلى الجزء الأثخن من جسم القالب. في تلك اللحظة، يتحول القالب نفسه إلى عائق.

وهذا هو تحديدًا السبب الذي طُورت من أجله القوالب العنقية (المعقوفة). فالقالب المعقوف يحتوي على عنق غائر—قطع فعلي في المقطع الفولاذي—مصمم للسماح للجدار المشكل بالتحرك متجاوزًا خط مركز الكباس دون ملامسة. إنه يوفر الخلوص الذي يزيله القالب المستقيم عمليًا. ومع ذلك، حتى مع وجود قالب معقوف، يمكن أن تقوض ارتفاعات التثبيت القياسية العملية. فإذا لم يكن القالب مرتفعًا بما يكفي لإبقاء المشابك خارج منطقة التصادم، فلن يقدم التجويف أي فائدة. قد يتجاوز الصندوق القالب، لكنه يصطدم بالمشبك بدلًا من ذلك.

تستند الأدوات القياسية إلى افتراض أن المعدن سيتحرك دائمًا مبتعدًا عن الماكينة. إلا أن هندسة الصندوق تتطلب بدلاً من ذلك أن يلتف المعدن حولها. عندما تكون أدواتك محاطة بالمادة نفسها التي تقوم بتشكيلها، لا يمكنك ببساطة أن تأمل أن تتجاوز الحواف ذلك التأرجح بزاوية 45 درجة في الضربة النهائية. الطريقة الوحيدة لتجنب ذلك التصادم الحتمي—من دون سحق الحافة أو حبس السنبة داخل الجزء النهائي—هي أن تتوقف عن قراءة المخطط كسلسلة من الخطوات من اليسار إلى اليمين. عليك أن تتنبأ بالفخ الذي توشك أن تصنعه، تتحرك مباشرة إلى الانثناء الأخير في تفكيرك، وتعيد هندسة التسلسل بأكمله بدءًا من تلك النقطة.

توقف عن ثني المعدن بالترتيب: إعادة الهندسة انطلاقًا من الانثناء الرابع

تخيل صندوق توصيل كهربائي قياس 4×4×4 بوصات مصنوع من فولاذ كربوني سماكة 16 مقياسًا. ترفع القطعة المسطحة على شكل صليب وتثني الجانب الشمالي، ثم الجنوبي، ثم الشرقي. يبدو كل شيء جيدًا حتى تضغط على الدواسة للجانب الغربي.

ينزل الكبّاس، وترتفع الحواف النهائية، ويغلق المعدن بإحكام حول السنبة العليا. لقد صنعت للتو صندوقًا فولاذيًا محكمًا والأداة محبوسة بداخله.

لإزالة الجزء، عليك أن تستخدم مفتاح ربط، تفك السنبة، وتسحبها من الجانب. لقد شكّلت الصندوق، لكنك لم تنجح كصانع معدّات. لا يمكن ثني الصندوق بترتيب أبجدي. عليك أن تبدأ والنهاية في ذهنك.

إذا كان الانثناء الأخير هو الأكثر تقييدًا، فلماذا لا تبني التسلسل بأكمله على أساسه؟

الانثناء الرابع هو المرحلة الوحيدة في العملية التي تُحاط فيها الأداة بالمعدن من جميع الجوانب الأربعة. إذا لم يُبنَ تسلسلك على أساس تجاوز تلك الضربة المحددة، فسيصبح الباقي غير ذي صلة.

افحص فيزياء الارتداد في مادة لَدِنة مثل الفولاذ الكربوني A36. لتحقيق زاوية 90 درجة حقيقية، يجب أن تُثني قليلاً أكثر من اللازم. تدفع السنبة حتى يصل المعدن إلى 88 درجة، مما يسمح له بالارتداد إلى 90 درجة عند تراجع الكبّاس.

إليك التعقيد: عندما تُثني الجانب النهائي بشكل زائد، لا تبقى الجدران المجاورة عمودية تمامًا. بل تميل إلى الداخل نحو جسم السنبة.

الخلاصة: إذا لم توفر خلوصًا كافيًا لذلك الميل الداخلي بمقدار درجتين، فسوف يقاوم الصندوق فعليًا. سيتماسك المعدن مع الأداة قبل اكتمال الانثناء بالكامل.

تحاول بعض ورش CNC تجاوز هذه الهندسة باستخدام ما يسمى "الطيّ على شكل N". حيث يقومون بثني الجوانب الثلاثة الأولى بزاوية تقل قليلاً عن المطلوب (نحو 93 درجة)، لإبقاء الصندوق مائلًا قليلًا إلى الخارج، مما يوفر للسنبة خلوصًا كافيًا في الضربة النهائية. بعد ذلك، يقومون بتعديل كل الزوايا لتصبح قائمة.

إنها طريقة ذكية لبناء سماحات استباقية لتجنب التصادمات، لكنها ذات تكلفة. إعادة ضرب الانثناءات تستهلك وقتًا وتؤدي إلى تراكم أخطاء كبيرة في السماحات.

نظرًا لأن محفظة منتجات ADH Machine Tool تعتمد بنسبة ‎100% على نظام CNC وتغطي سيناريوهات رفيعة المستوى في القطع بالليزر، والثني، والتخديد، والقص، ولمزيد من السياق، يُرجى الاطلاع على الثني السلس باستخدام مكبس الثني.

الصانع الحقيقي لا يعتمد على زوايا أولية غير دقيقة لحماية الضربة النهائية. إنك تتحكم في نافذة الخلوص من خلال اختيار أي الحواف تُثنى أولاً بعناية.

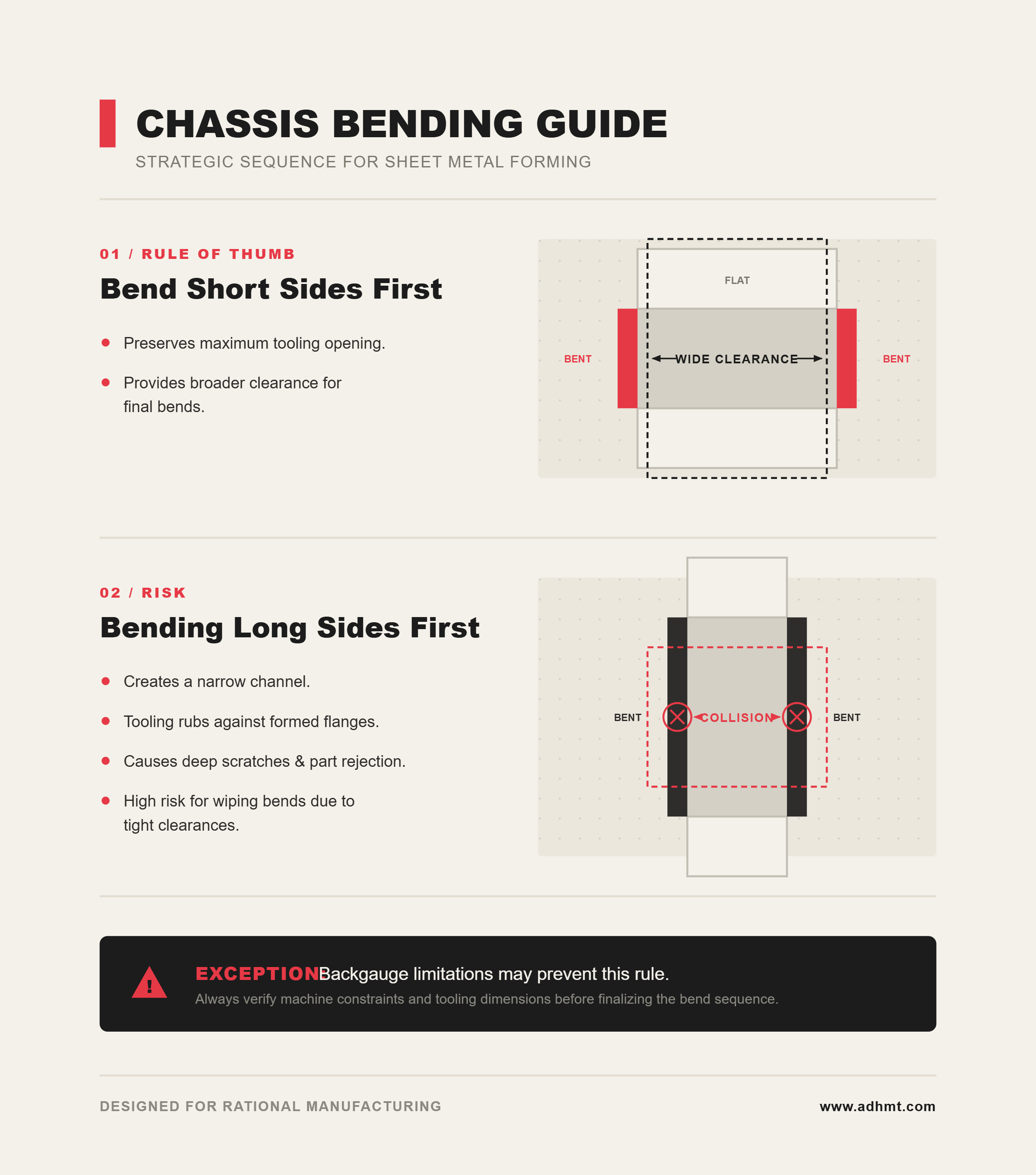

الجهات القصيرة أولاً أم الطويلة أولاً: كيف يحدد طول الحافة نافذة الخلوص لديك

انظر إلى مخطط لشاسيه مستطيل أبعاده 8 بوصات في 4 بوصات. له جانبان طويلان وجانبان قصيران.

إذا ثنيت الجانبين بطول 8 بوصات أولاً، فستشكّل قناة طويلة وضيقة. عندما تثني بعد ذلك الجانبين بطول 4 بوصات، يجب أن تتناسب السنبة بالكامل داخل تلك القناة الضيقة. وإذا كانت أداتك عريضة ولو قليلاً، فستحتك بالأسطح الداخلية للحواف الطويلة التي تشكلت مسبقًا.

مثال: وهذا بالضبط سبب معرفة أن ثنيات المسح—حيث يدفع قالب الثني المعدن إلى الأعلى بدلاً من ثنيه بالهواء في قالب على شكل V—معروفة بخطورتها عند تشكيل الصناديق متعددة الجوانب. إذ يتطلب مسار المسح خلوصات دقيقة، وسحب الأداة عبر الحواف المشكلة مسبقًا سيترك خدوشًا عميقة على الجدران الداخلية للقطعة، مما يؤدي إلى رفضها.

القاعدة العامة؟ اثنِ الجوانب القصيرة أولاً.

من خلال تشكيل الحواف القصيرة أولاً، تحافظ على أكبر فتحة ممكنة لأدواتك عند ثني الجوانب الطويلة. ستتداخل الجوانب الطويلة مع القصيرة من الخارج على السنبة، مما يمنحك نافذة خلوص أوسع لتلك الضربة النهائية الحاسمة.

ولكن ماذا لو منعك المقياس الخلفي من اتباع هذه القاعدة؟

متى تختار عمدًا تسلسلاً "صعبًا" لحماية الضربة النهائية

تميل أقسام الهندسة إلى تفضيل توحيد تسلسلات الثني. فهي تنتج أدلة مرئية نظيفة ومرمّزة بالألوان تُظهر للمشغلين بالضبط كيفية إعادة تموضع الجزء: الجانب أ، قلب 180 درجة إلى الجانب ب، ثم دوران 90 درجة إلى الجانب ج.

هذا يقلل من الهدر—بشرط أن يكون الصندوق مربعًا تمامًا. في الواقع، الأجزاء نادرًا ما تكون كذلك.

تخيل صندوقًا يتم تصنيعه في "ضبط واحد" وله عرض ضيق جدًا ولكنه مزود بحواف عودة عميقة. إذا اتبعت التسلسل القياسي، فقد تصطدم تلك الحواف العميقة بأصابع المقياس الخلفي فعليًا قبل أن يصل الجزء المسطح إلى خط مركز القالب عند الثني الثالث. يمكن أن تجعل القيود الفيزيائية للآلة تسلسلك المخطط غير قابل للتنفيذ فجأة.

في هذه المرحلة، يجب أن تتخلى عن الدليل القياسي وتختار عمدًا تسلسلاً صعبًا.

قد تحتاج إلى ثني الجانب الأول، ثم إزالة الجزء، وتدويره 270 درجة، وثني جانب كنت ستتركه عادة إلى النهاية. لماذا؟ ببساطة للحفاظ على الحواف المشكّلة باتجاه المشغل بدلاً من المقياس الخلفي.

أنت تستبدل سهولة التعامل المريحة بالضرورة الميكانيكية. تقوم بقلب الجزء بطرق تبدو غير طبيعية تمامًا بالنسبة ليديك، فقط لضمان بقاء المقياس الخلفي خاليًا وعدم احتجاز الكبس داخل الآلة.

ومع ذلك، حتى أكثر التسلسلات تصميمًا بعناية لا يمكنها إنقاذك إذا كانت الكبس قطعة صلبة واحدة من الفولاذ.

استراتيجيات الأدوات التي تتغلب على هندسة التصادم

يمكنك تصميم أكثر تسلسل للثني تفصيلاً تم هندسته عكسيًا يمكن تخيّله، ولكن إذا كانت آلتك مجهّزة بكبس مستقيم قياسي، فسوف يحجز الكبس الجزء عند الثني الرابع. التسلسل يحدد فقط متى الاتجاه الذي يتأرجح فيه المعدن إلى الداخل. أما المعدات فهي التي تحدد ما إذا كان هناك مساحة كافية للمعدن عندما يصل إلى هناك. لكي تطلق صندوقًا مغلقًا بنجاح، يجب أن تتوقف عن النظر إلى الكبس كإزميل يدفع المعدن إلى القالب وتبدأ برؤيته كعائق يجب نحت فراغ سلبي حوله. أنت تخلق مسارًا للهروب للغلاف ذاته الذي تقوم بتشكيله.

الكبسات ذات العنق الإوزي مقابل الكبسات الشراعية: مقايضة قوة الأداة بإخلاء حواف العودة

فكر في تشكيل هيكل بعمق 6 بوصات وله حافة عودة بعمق 2 بوصة. عندما ينزل الكباس لضربته النهائية، ترتفع تلك الحافة الحادة بزاوية 45 درجة. إذا كنت تستخدم كبسًا مستقيمًا قياسيًا، فسوف تصطدم الحافة بقوة بوجه الأداة العمودي قبل أن يكتمل الانحناء إلى منتصفه. لتفادي ذلك، أنت بحاجة إلى كبس بعنق إوزي. يحتوي العنق الإوزي على قطع مفرّغ كبير ومنحني في مركز جسم الأداة، مشكّلًا تجويفًا فعليًا تستقر فيه حافة العودة أثناء نهاية الضربة.

لكن هذا الإخلاء يأتي بمقايضة ميكانيكية كبيرة. الكبس المستقيم القياسي ينقل القوة مباشرة على محوره المركزي ويمكنه التعامل بسهولة مع 100 طن لكل قدم. الكبس بعنق الإوزي يُزاح الحمولة عن هذا المحور. كلما كان القطع المفرغ أعمق، ابتعد طرف الأداة أكثر عن خط مركز قوة الكباس، مما يخلق لحظة انحناء داخل الأداة نفسها. وقد يكون الكبس ذو العنق الإوزي العميق محدودًا بـ 25 طنًا فقط لكل قدم. إذا حاولت صك صفيحة فولاذية بسماكة 1/4 بوصة باستخدام عنق إوزي عميق لضبط زاوية 90 درجة، فسوف تكسر عنق الأداة وتدفع شظايا الفولاذ المقسى عبر أرض الورشة.

عندما يتطلب الصندوق حواف داخلية مواجهة على الجوانب المتقابلة، غالبًا ما ينتقل المشغلون إلى الكبسات الشراعية، التي تحتوي على قطع مفرغ في الوجوه الأمامية والخلفية. يتيح هذا التصميم للحواف المرتدة أن ترتفع إلى الأعلى على كلا الجانبين في الوقت نفسه. التنازل البنيوي هنا أكبر. نظرًا لأن الأداة تضيق من الجهتين، فإن جوهرها الحامل للحمولة يقل بشكل كبير. أنت محصور في ثني هوائي منخفض الحمولة. عند اختيار كبس بعنق إوزي أو شراعي، أنت تقوم صراحةً بمقايضة القدرة الطنّية بقابلية الشكل الهندسي.

تقسيم الكبس إلى أقسام: مقدار فجوة الزاوية التي تُترك لإخلاء القرون بدقة

إخلاء حافة العودة هو فقط جزء من التحدي؛ لا بد أيضًا من إخلاء الجدران الجانبية المجاورة. عند ثني الجانب الأخير من صندوق قياسه 4×4 بوصة، تكون الجدران الجانبية قد انتصبت بالفعل. إذا قمت بتجميع إعداد كبس عرضه بالضبط 4.000 بوصة، فإن المعدن الذي يحتك بجوانب الأداة سيخدش الجزء الداخلي للقطعة ويسبب تعطل الكباس. أنت بحاجة إلى أدوات مقسمة تحتوي على "قرون" — وهي أجزاء طرفية ذات ملفات جانبية مقطوعة تسمح للكبس بالنزول داخل الصندوق دون خدش الجدران المجاورة.

المتغير الحاسم هو الفجوة. غالبًا ما يقدر المشغلون ذلك عن طريق اختيار أطوال مقسمة تجعلهم "قريبين بما فيه الكفاية" من طول الانحناء. إذا تركت فجوة كبيرة جدًا—مثل 1/4 بوصة على كل جانب—فإن المادة غير المثنية عند الزوايا تفتقر إلى دعم علوي. سيتفلّق المعدن إلى الخارج، منتجًا زاوية متسعة لا يمكن لحامها نظيفًا. وإذا تركت فجوة صغيرة جدًا، فإنك تتجاهل التفاوت الطبيعي في سماكة المادة. فالمعدن الصفائحي نادرًا ما يكون دقيقًا؛ يمكن أن يتراوح الفولاذ من قياس 16 ما بين 0.053 إلى 0.067 بوصة.

قاعدة شائعة للتقدير في إخلاء القرون هي ترك فجوة إجمالية تبلغ حوالي 1.5 ضعف سماكة المادة على كل جانب. بالنسبة للفولاذ من قياس اسمي 16 (0.060")، يجب أن تُعد إعداد الكبس بحيث يوفر تقريبًا 0.090" من الإخلاء على اليمين واليسار. هذا التسامح ضيق بما يكفي للحفاظ على نصف قطر زاوية حاد وخط ثني متماسك، ومع ذلك فهو واسع بما يكفي لاستيعاب اختلاف القياس والحركة الداخلية الناتجة عن الارتداد الربيعي. إن تقسيم الأداة لا يتعلق فقط بمطابقة طول الثني؛ بل يتضمن هندسة التفاوت الدقيق المطلوب للسماح للجدران المجاورة بالحركة بحرية.

تقنية "النافذة": كيف تنحني من خلال الأدوات بدلاً من حولها

في نهاية المطاف، ستواجه رسماً هندسياً يتحدى أدوات التشكيل التقليدية. تخيل صندوقاً كهربائياً مخصصاً بفلنجة مرتجعة طولها 5 بوصات، بينما أطول مثقاب ذو عنق إوزة لديك يوفر ارتفاع فتحٍ يبلغ 4 بوصات فقط قبل أن تلامس الفلنجة مشبك الكباس العلوي. المعدن طويل جداً لاحتوائه داخل المثقاب، والصندوق ضيق جداً ولا يمكن قلبه. عندما يكون الانحناء حول الأداة مستحيلاً، يجب أن تنحني من خلالها.

هذا يتطلب استخدام تقنية "النافذة". بدلاً من إنشاء خط مثقاب متصل، تقوم بتجميع الأدوات العلوية من أقسام طويلة وضيقة، وتترك فراغاً فعلياً مقصوداً — "نافذة" — في مركز الإعداد. تصطف هذه الفتحة بدقة مع مسار حركة الفلنجة المرتجعة الكبيرة. مع نزول الكباس، تدفع أقسام المثقاب اليمنى واليسرى خط الانحناء داخل القالب، بينما تتأرجح الفلنجة البالغ طولها 5 بوصات بحرية إلى الأعلى داخل المساحة الفارغة بينهما.

قد يبدو من غير المنطقي ثني الصفائح المعدنية من دون دعم علوي متصل. غرائزك قد توحي بأن مركز الانحناء سيتقوس أو يشوه. ومع ذلك، في الثني الهوائي، يتطلب المعدن الضغط فقط عند النقاط التي تمتد فوق فتحة القالب (V-die). طالما أن عرض النافذة لا يتجاوز قدرة الفلنجة الإنشائية على التجسير — وهو آمن عادة حتى بضع بوصات في الفولاذ بسمك 14 مقياس — فسيتشكل الانحناء بشكل مستقيم. في هذه الحالة، تم استخدام الفراغ كأداة فعّالة. ومع ذلك، حتى الإعداد المزود بالنافذة على نحو صحيح له حدوده عندما يتجاوز عمق الصندوق المسافة العمودية المتاحة في الماكينة.

عندما تنهار القواعد القياسية: الصواني العميقة والصناديق الضيقة

تخيل أنك تحاول ركن شاحنة مرتفعة داخل مرآب صغير. يمكنك الاقتراب بزاوية، وطي المرايا، والتقدم ببطء بينما تضغط على المكابح. ولكن إذا كان السقف أخفض من مقصورة الشاحنة، فسوف تنتصر الهندسة.

ينطبق نفس المنطق الرياضي الصارم على آلة الثني الهيدروليكية.

حتى الآن، تعاملنا مع الأدوات كأحجية تُحل بإزالة الفراغ السلبي. افترضنا أنه من خلال إيجاد النافذة أو عنق الإوزة الصحيحين، سيتمكن الجزء في النهاية من المرور. ولكن ماذا لو كان الصندوق أطول من أقصى مسافة بين الكباس والسرير؟ كيف يمكنك ثني جزء يتجاوز فعلياً سعة حلق الماكينة التي تقوم بالتشكيل؟

على سبيل المثال، يتكون خط منتجات شركة ADH Machine Tool من أنظمة CNC مثل 100% ويغطي سيناريوهات متقدمة في القطع بالليزر، والثني، والتجعيد، والقص؛ وتستثمر ADH Machine Tool أكثر من 8% من إيرادات المبيعات السنوية في البحث والتطوير. وتعمل ADH بقدرات بحث وتطوير عبر مكابح الضغط؛ وللفرق التي تقيّم الخيارات العملية هنا،, آلة الثني الترادفية فهذا هو الخطوة التالية ذات الصلة.

نقطة التحول: ما الذي يجب فعله عندما يتجاوز عمق الصندوق الارتفاع المفتوح المتاح لديك

كل آلة ثني هيدروليكية لها "ضوء يوم" ثابت، أو ارتفاع مفتوح — وهو أقصى فجوة بين مشبك الكباس العلوي وحامل القالب السفلي عندما تكون الماكينة مفتوحة بالكامل.

إذا كنت تقوم بتشكيل صينية عمقها 10 بوصات على ماكينة بارتفاع مفتوح يبلغ 12 بوصة، فإن المثقاب والقالب وحدهما سيستهلكان ما لا يقل عن 6 بوصات من تلك المسافة. هذا يترك فقط 6 بوصات من المساحة العملية للاستخدام. عندما ترتفع الفلنجة البالغ طولها 10 بوصات إلى زاوية 90 درجة، لن يتبقى أي حيّز لها. ستصطدم مباشرة بالكباس العلوي قبل اكتمال الانحناء.

لا يمكن لأي إغاثة من نوع عنق الإوزة أن تخفي فلنجة أطول من الأداة نفسها.

عندما يتجاوز عمق الصندوق المطلوب ببساطة الارتفاع المفتوح المتاح في الماكينة، قد يكون الحل العملي الوحيد هو التدرج لاستخدام معدات مصممة لأحجام أكبر. نظام مرتفع الحمولة وعالي الارتفاع المفتوح مثل مكبس الثني الكبير من شركة ADH Machine Tool مُصمم لتطبيقات الثني المتطلبة، مع تحكم رقمي دقيق بالكامل مناسب للأعمال المعدنية المعقدة والكبيرة الحجم. في الحالات التي يتجاوز فيها عامل الهندسة سعة الماكينة الحالية، يمكن لترقية المعدات أن تقضي تماماً على قيد التصادم بدلاً من الاضطرار إلى تقديم تنازلات في تصميم الجزء أو ترتيب العملية.

في هذه النقطة الحاسمة، عليك التوقف عن مقاومة القيد العمودي وبدء التفكير في المستوى الأفقي. إذا لم يكن بإمكان الجزء التأرجح إلى الأعلى دون أن يصطدم بالسقف، فأنت بحاجة إلى تأجيل اللحظة التي يتأرجح فيها لأطول فترة ممكنة. كيف يمكنك تأخير النمو العمودي مع الاستمرار في التقدم عبر تسلسل صندوق ذي أربع جوانب؟

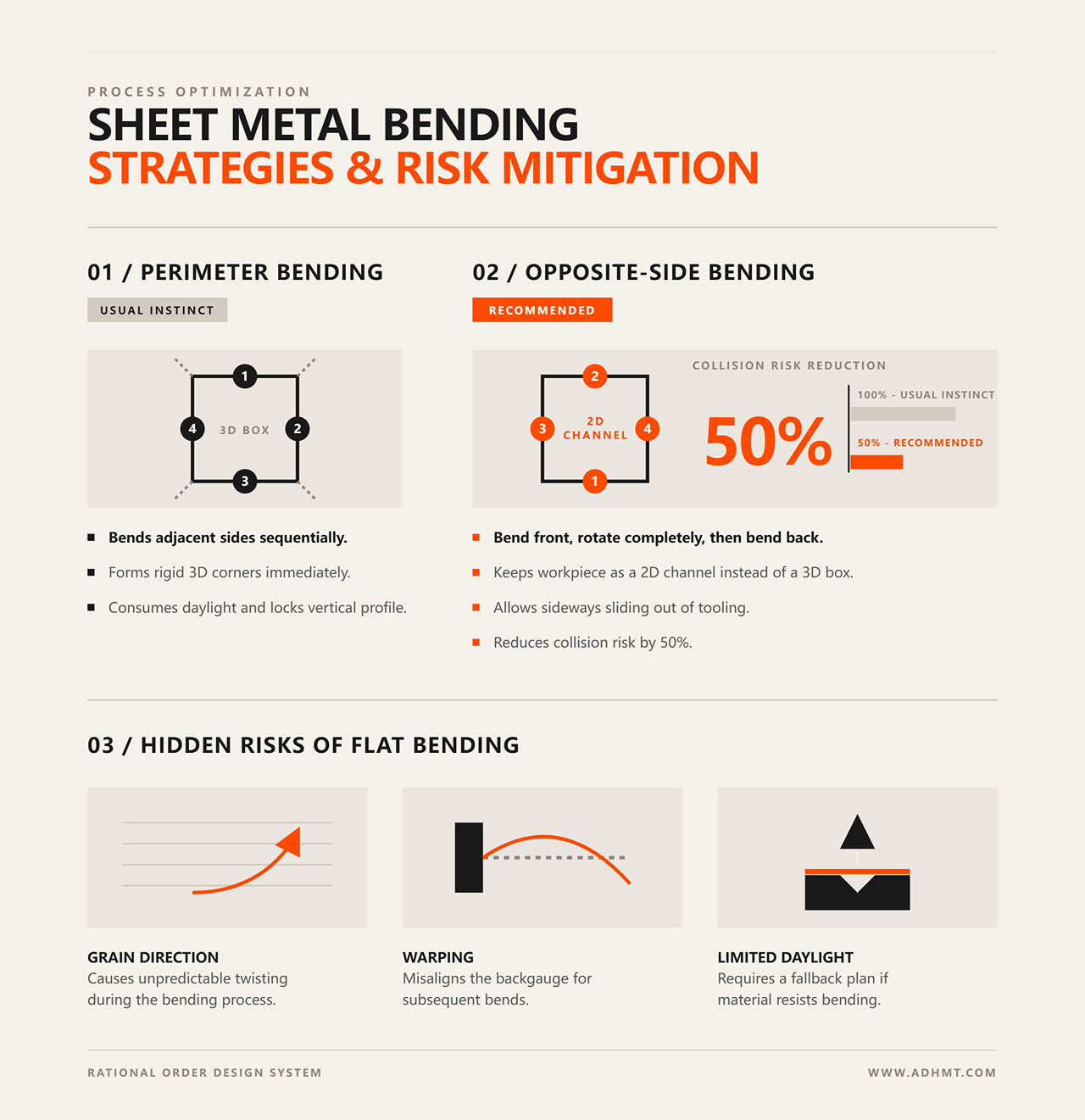

ثني الجوانب غير المتجاورة أولاً للحفاظ على قطعة العمل مسطحة لأطول فترة ممكنة

الحدس المعتاد هو اتباع المحيط: ثني المقدمة، ثم الجانب الأيسر، ثم الخلف، وأخيراً الجانب الأيمن. ومع ذلك، كل انحناء متتابع يُنشئ صندوقاً أطول وأكثر صلابة. عندما تثني الجوانب المتجاورة، تشكل فوراً زاوية ثلاثية الأبعاد تستهلك مساحة الضوء المفتوح وتقيد الجزء في ملف رأسي ثابت.

بدلاً من ذلك، انحنِ المقدمة، ثم أدر الصفيحة بالكامل وثنّي الخلف.

من خلال ثني الجوانب المتقابلة وغير المتجاورة أولاً، تبقى قطعة العمل على شكل قناة ثنائية الأبعاد بدلاً من أن تصبح صندوقاً ثلاثي الأبعاد. يمكن للقناة أن تنزلق جانبياً خارج الأدوات ويمكن تدويرها أفقياً. هي تُبقي معظم الصفيحة المعدنية مسطحة وبعيدة عن منطقة الخطر في أول انحناءين. تواجه عنق الزجاجة الخاصة بالإضاءة النهارية فقط في آخر انحناءين، مما يقلل خطر التصادم فعلياً إلى النصف.

ومع ذلك، فإن الحفاظ على الجزء مسطحاً يحمل مخاطرة خفية. عند الثني الهوائي لصينية عميقة، سيكون اتجاه حبيبات المعدن موازياً لمجموعة من الانحناءات ومتعامداً على الأخرى. قد يلتوي المعدن بشكل غير متوقع أثناء التشكيل. قناة تبدو مسطحة تماماً بعد الانحناء الثاني قد تلتوي بالقدر الكافي لجعل مقياس الارتداد الخلفي غير متطابق للانحناء الثالث. إذا قاومت المادة تسلسل عملك وظل الارتفاع المفتوح محدوداً للغاية، فما هو الحل النهائي؟

عندما يكون من الأسرع إعادة تصميم الجزء أو استخدام أدوات التقسيم بدلاً من مقاومة مكابح الضغط

في مرحلة ما، ستدرس مخططًا وتدرك أن الحسابات ببساطة غير متسقة. الصندوق عمقه 12 بوصة، ومساحة العمل لديك 10 بوصات، ولا يوجد ترتيب معين لثنيات الجوانب المتقابلة يمكنه تغيير حقيقة أن الثنية الرابعة ستحبس أداة الضغط بشكل دائم.

هذه هي المرحلة التي يفقد فيها المشغلون ساعات وهم يحاولون تحقيق نتيجة مستحيلة.

لا يمكنك ثني ما لا يمكن تصفيته جسديًا.

الحل ليس في تحسين التقنية؛ بل في استخدام أداة مختلفة. تستخدم أدوات التقسيم — وهي أدوات ضغط مقسمة فعليًا إلى قسمين علوي وسفلي يمكن فكها وسحبها جانبياً من داخل الصندوق المكتمل. إنها طريقة معقدة، لكنها تضمن وجود مخرج.

بديل آخر هو الابتعاد عن الماكينة والتحدث مع المهندس. يمكن إعادة تصميم صندوق عميق وضيق يحبس الأدوات تقريبًا دائمًا كقسمين منفصلين على شكل حرف L يتم لحامهما معًا لاحقًا. نعم، اللّحام يضيف عمليات ثانوية. ومع ذلك، فإن قضاء عشرين دقيقة في لحام خط التقاء أقل تكلفة بكثير من قضاء ثلاث ساعات في محاولة إزالة جزء تالف مثبت على أداة ضغط $500 باستخدام عتلة. بمجرد أن تعترف أن بعض الأجزاء تتطلب إعادة تصميم جوهرية، تصبح المهمة الحقيقية هي تحديد هذه الأشكال الهندسية المستحيلة قبل أن يقطع الليزر الصفيحة المسطحة. إذا لم تكن متأكدًا مما إذا كانت المشكلة تتطلب إعادة تصميم للجزء، أو استخدام أدوات تقسيم، أو تكوين مختلف لمكبح الضغط، من المفيد مناقشة التطبيق مع متخصص — فرق مثل ADH Machine Tool، التي لديها قسم بحث وتطوير مخصص في مكابح الضغط والأتمتة، يمكنها مراجعة رسوماتك واقتراح مسار عملي للمضي قدمًا. يمكنك بدء تلك المناقشة التقنية هنا: تواصل مع فريق شركة ADH Machine Tool.

من "ثني الجوانب" إلى التفكير في الفضاء ثلاثي الأبعاد

يمكنك فحص نموذج CAD ثلاثي الأبعاد إلى ما لا نهاية، لكن البرنامج سيطوي الصندوق بسهولة في الهواء. حتى مكابح CNC الحديثة المزودة بكشف تلقائي للتصادم تعرض غالبًا إشارة خضراء بناءً على هندسة مثالية. إنها تحسب الزوايا بدقة، لكنها تفترض صلابة إطار لا نهائية، وأدوات مثالية، وعدم وجود اختلاف في المواد. لاكتشاف الجزء المستحيل أثناء الهندسة — قبل تشغيل الليزر — يجب أن تتوقف عن الاعتماد فقط على الشاشة. تحتاج إلى تحويل الخطوط المسطحة إلى قوس مادي متحرك، واختبار التسلسل مقابل الحقائق القاسية لماكينتك الخاصة.

كيفية محاكاة نصف قطر الدوران ذهنيًا قبل تحميل الصفيحة

عند النظر إلى نمط مسطح، يتبع بصرك المحيط بشكل غريزي. توقف عن ذلك. المحيط يصرف الانتباه عما هو مهم.

بدلاً من ذلك، ركز على خطوط الثني وتخيل طرف أداة الضغط كنقطة ارتكاز ثابتة. عندما ينخفض الكباس، لا ينطوي اللوح المسطح ببساطة؛ بل يجرف عبر الفضاء مثل هوائي رادار. إذا ارتفع الحافة بطول 4 بوصات، فهي تحتاج إلى منطقة خلوص شعاعي تبلغ 4 بوصات. لكن تلك المنطقة ليست فارغة؛ إنها مشغولة بالكباس والمشابك والحواف المجاورة التي تم تشكيلها بالفعل. عندما تعمل بشكل عكسي بدءًا من الثنية الرابعة، يجب أن تتصور أن ذلك الدوران البالغ 4 بوصات يتقاطع مع الجدار الصلب بزاوية 90 درجة الناتج عن الثنية الثالثة.

يحدد البرنامج الموضع النهائي للمعدن؛ بينما يجب على عقلك أن يأخذ في الاعتبار المسار القسري الذي يسلكه للوصول إلى ذلك الموضع.

إذا ضرب نصف قطر دوران الثنية الرابعة حافة الرجوع للثنية الثانية في منتصف حركة الكباس، فليست لديك مشكلة ترتيب. لديك مشكلة هندسية. تحديد ذلك يتطلب دراسة المخطط ورسم البقع العمياء — النقاط ذات الزاوية 45 درجة حيث يكون الجزء متشكل جزئيًا ويشغل أكبر مساحة قطرية داخل تجويف الماكينة.

تشغيل جاف للدوران: ما تكشفه يداك ولا يظهره رسم CAD

ما زلت أصنع نماذج من الورق المقوى للصناديق المعقدة. قد يبدو ذلك بسيطًا، لكن يديك ستكشفان عن حالات فشل تميل الرسومات إلى إخفائها. عندما تدير قطعة من الورق المقوى فعليًا خلال قالب V وهمي، يمكنك الشعور بالتداخل.

فكر في ثنيات المسح، كبديل لثني الهواء القياسي للتشكيلات متعددة الجوانب الضيقة. يتم تثبيت الصفيحة، ويتم مسح الحافة الممتدة حول شكل الأداة. يُظهر نموذج CAD زاوية نظيفة وحادة. لكن عندما تحاكي ذلك الدوران بيدك، تدرك أن الأداة تنزلق مباشرة عبر سطح المادة. لم تعد تتحقق فقط من وجود تصادم قوي؛ بل تشعر بإمكانية حدوث تلف في السطح. إذا اضطررت لإجبار الورق المقوى لإكمال الدوران، فإن الماكينة الفعلية ستخدش أو تخرّش أو تمزق الصفيحة المعدنية.

يُظهر لك استخدام يديك متى تعمل الهندسة ضد الأدوات. فهي تحدد اللحظة الدقيقة التي ستخدش فيها حافة الرجوع وجه أداة الضغط، مما ينبهك إما إلى توسيع فتحة القالب أو تغطية الأداة قبل إتلاف صفيحة فولاذ مقاوم للصدأ مصقولة.

قائمة تحقق قبل الثني قائمة على الواقع الهندسي وليس التفاؤل

لا تحتاج إلى نموذج فحص يحتوي على مئة نقطة للتحقق من تصميم الصندوق. تحتاج إلى مصفاة تزيل التفاؤل. قبل الموافقة على الصفيحة للإنتاج، مررها عبر قائمة تحقق تستند إلى الحدود الفيزيائية لمكبح الضغط لديك.

أولاً، حدد طريق الخروج. أين تخرج أداة الضغط بعد الثنية الرابعة؟ إذا لم تتمكن من تحديد مسار واضح للأداة لمغادرة الصندوق المكتمل، فإن الجزء غير قابل للتنفيذ من البداية. ثانيًا، خطّط لمنطقة الدوران ذات 45 درجة. هل تخلو حافة الرجوع من المشابك العليا في منتصف الحركة، أم أنك تعتمد على المشغل ليميل الصفيحة بشكل غير مريح أثناء تحرك الكباس؟ ثالثًا، احسب متطلبات الضغط. إذا كنت تنوي تشكيل جوانب الصندوق بطريقة التCoining لتثبيت الزوايا بدقة، فسوف تدفع المادة بعمق يتراوح من 10 إلى 15٪ إضافية داخل قالب V. ويتطلب ذلك ضغطًا أكثر بثلاث إلى خمس مرات من ثني الهواء القياسي. إذا لم تتحمل مكابح ورشتك الصغيرة ذلك الارتفاع، فقد يشوه تسلسل "آمن" الإطار ذاته للماكينة.

الصفائح المعدنية المسطحة ليست لوحة للرسم. إنها فخ فولاذي جاهز للانطباق على أدوات تشكيل المعادن الخاصة بك.

توقف عن الاقتراب من آلة الثني وأنت تأمل ببساطة أن تسير الأمور على ما يرام. في نوبتك التالية مباشرة، افحص كل رسمة لصندوق ولكن بالعكس. ابدأ بالثنية الرابعة. حدد طريق الهروب الخاص بك. تخيّل ذهنيًا كيف تدور الحافة الثالثة عبر منطقة الخطر ذات الـ45 درجة قبل تحميل الصفيحة. اجعل نفسك تعيد تصميم التسلسل الكامل في ذهنك، وتأكد من أن الأشكال الهندسية تعمل قبل أن تضع قطعة واحدة من المعدن عالي الجودة في القالب. قم بالعمل مسبقًا، واحترم الحدود الفيزيائية للآلة، ولن تضطر بعد الآن إلى نزع صندوق نصف مُشكل ومطحون عن رأس الخرامة العلوية.
