I. مقدمة استراتيجية
في اللعبة المعقدة للتصنيع الحديث، تعتمد قدرة الشركة التنافسية ليس فقط على التخطيط الاستراتيجي الكبير، ولكن أيضًا على كل تفصيل دقيق في خط الإنتاج. يعتبر ثني الصفائح المعدنية، على الرغم من أنه يبدو عملية روتينية، عملية تعتمد بشكل جوهري على دقة الحسابات—وخاصة في تحديد أطوال النماذج المسطحة. حتى الأخطاء في مستوى المليمتر، أو أصغر من ذلك، يمكن أن تُقوّض الأرباح بصمت، وتعرقل المشاريع، وتزعزع مكانة الشركة في السوق. يستعرض هذا الفصل، من منظور استراتيجي، سبب أن الدقة في حسابات الثني حتى مستوى المليمتر أمر بالغ الأهمية لبقاء الشركة.
1.1 التكلفة الخفية لعدم الدقة
عندما تكون حسابات الثني غير صحيحة، فإن العواقب بعيدة كل البعد عن كونها "قريبة بما فيه الكفاية" أو "بها خلل طفيف". فهذه الانحرافات الصغيرة تتراكم سريعًا لتكوّن نظامًا معقدًا ومكلفًا من النفقات الخفية التي تستنزف الشركة باستمرار من أبعاد مباشرة وغير مباشرة.

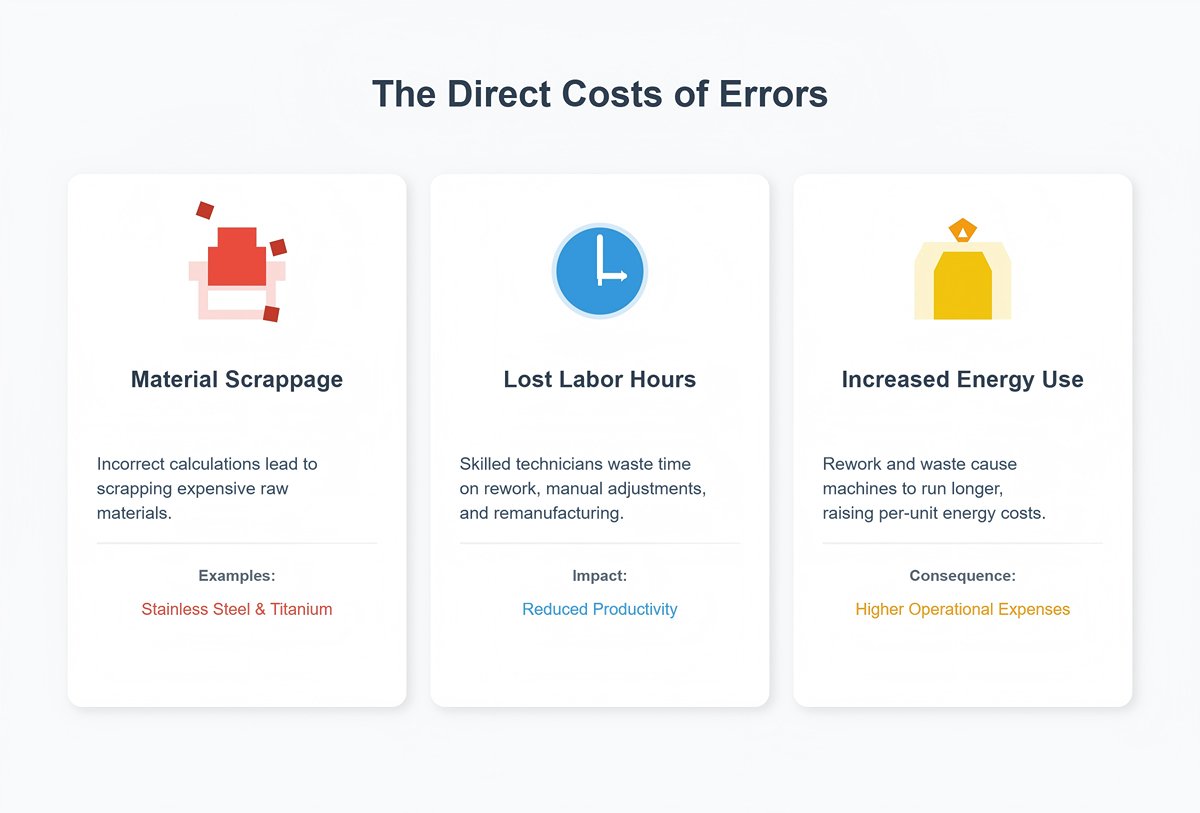

(1) التكاليف المباشرة:
1) إهدار المواد مباشرة: إن حساب أطوال النماذج المسطحة بشكل غير صحيح هو السبب الرئيسي في هدر المواد. خاصة في المشاريع التي تستخدم مواد مرتفعة القيمة مثل الفولاذ المقاوم للصدأ أو سبائك التيتانيوم، فإن كل خطأ في عملية الثني يعني التخلص تمامًا من مواد خام باهظة الثمن، مما يؤثر مباشرة على ربحية المشروع.
2) فقدان ساعات العمل: إعادة العمل هي العدو الأكبر لكفاءة الإنتاج. فقد يتطلب الخطأ في زاوية الثني أو البعد من الفنيين المهرة قضاء وقت طويل في التعديلات اليدوية، أو إعادة القياسات، أو حتى إعادة التصنيع بالكامل. هذه الساعات الإضافية لا ترفع فقط تكلفة العمالة، بل تسرق أيضًا الوقت الثمين الذي كان يمكن استخدامه لإنتاج منتجات سليمة.
3) زيادة استهلاك الطاقة: سواء كان الأمر يتعلق بتشغيل ماكينة الثني أو آلة القطع بالليزر، فإن كل عملية تستهلك الطاقة. تعني إعادة العمل والهدر أن الآلات يجب أن تعمل في وضع الخمول أو تكرر الدورات، مما يزيد بشكل كبير من تكلفة الطاقة لكل وحدة إنتاج—وهو عامل حرج بشكل خاص في بيئة الأسعار المرتفعة للطاقة اليوم. مكبس الثني, ، سواء كانت آلة ثني أو قاطع ليزر، فإن كل عملية تستهلك طاقة. تعني إعادة العمل والهدر أن الآلات يجب أن تعمل في وضع الخمول أو تكرر الدورات، مما يزيد بشكل كبير من تكاليف الطاقة لكل وحدة — وهو عامل بالغ الأهمية في مناخ ارتفاع تكاليف الطاقة اليوم. لتحقيق أداء مثالي في الثني وتقليل إعادة العمل، استكشف ثني الهواء: صفائح معدنية دقيقة.

1) تفاعلات متسلسلة معطلة—اختناقات إنتاج وانخفاض مفاجئ في الكفاءة: تؤدي الأجزاء المعاد تصنيعها إلى تعطيل إيقاع الإنتاج القائم، مثل حجر يُرمى في سير ناقل يعمل بسلاسة، مما يسبب انسدادًا. فهي تشغل المعدات والعمالة والمساحة، ما يؤدي إلى تأخير العمليات التالية وانخفاض الإنتاجية والكفاءة العامة.
2) الثمن الباهظ للأدوات والقوالب: قد تجبر أخطاء الثني المستمرة الشركة على تعديل أو إعادة تصنيع قوالب التشكيل أو أدوات مكابس الثني المكلفة. ما يبدو تصحيحًا بسيطًا في الزاوية قد يأتي بتكلفة آلاف أو حتى عشرات الآلاف من الدولارات إضافة إلى فترات تسليم طويلة.
بالإضافة إلى ذلك، يمكن أن تؤدي العمليات غير الصحيحة (مثل استخدام الأدوات الخاطئة) إلى مضاعفة القوة المطلوبة أربع مرات، مما يُسّرع بشكل كبير من تآكل الآلات والأدوات ويقلل من عمرها التشغيلي.
3) تآكل ثقة العملاء: إن تأخر المشاريع وعدم استقرار جودة المنتج هما من المحظورات الكبرى في الشراكات التجارية. يمكن أن يؤدي تأخر التسليم بسبب مشكلات دقة الثني إلى الإضرار الجسيم بثقة العميل. تجربة سلبية واحدة قد تكلف الشركة عميلًا طويل الأمد أو سمعتها في السوق—وهي خسارة معنوية يصعب قياسها.
1.2 مخطط نمو مصمم خصيصًا لك.
إتقان دقة حساب الثني على مستوى المليمتر يحولك من مجرد منفذ إلى خبير فني يتنبأ بالمخاطر، ويُحسّن العمليات، ويُنشئ القيمة. تم تصميم هذا المخطط المعرفي للمهنيين التاليين:
المهندسون الميكانيكيون ومصممو المنتجات
- فنيّو التصنيع ومهندسو العمليات
- مشغلو الصفائح المعدنية في الخطوط الأمامية (وخاصة مشغلو مكابس الثني)
- مستخدمو ومبرمجو برامج CAD/CAE/CAM
- CAD/CAE/CAM software users and programmers
- مهندسو مراقبة الجودة والفحص
- مشرفو الإنتاج ومديرو الورش
من خلال الدراسة العميقة والممارسة، ستكتسب مجموعة مهارات شاملة وقوية وذات قابلية عالية للتسويق.

(1) احسب أطوال النمط المسطح بثقة:
لن تعتمد بعد الآن على الإعدادات الافتراضية “الصندوق الأسود” للبرامج؛ بل ستقوم بتعيين المعلمات الأساسية مثل عامل K بدقة استنادًا إلى خصائص المواد والأدوات والعمليات، مما يضمن إمكانية التصنيع منذ مرحلة التصميم.
(2) تحسين التصاميم لتجنب المخاطر:
في مرحلة التصميم، ستتمكن من التنبؤ بالمشكلات التصنيعية المحتملة—مثل الثقوب الموضوعة بالقرب من خطوط الانحناء التي تسبب تشوهًا، أو الحواف القصيرة جدًا بحيث يصعب معالجتها، أو أنصاف أقطار الانحناء الصغيرة جدًا التي تؤدي إلى تشقق المادة—وستصمم بطريقة تتجنبها، مما يقضي على الهدر من المصدر.
(3) تشخيص مصادر الخطأ بدقة:
عندما تحدث انحرافات في الأبعاد، ستتمكن من تشخيص ما إذا كان السبب ناتجًا عن ارتداد المادة، أو تآكل الأداة، أو عدم دقة الماكينة، أو أخطاء في الحساب—تمامًا كما يشخص الطبيب حالة المريض—وستقترح حلولًا فعالة بدلًا من إجراء تعديلات عشوائية.
(4) إتقان البرامج والأدوات بكفاءة:
ستفهم بالفعل المنطق الكامن وراء وحدات الصفائح المعدنية في برامج CAD/CAM، وستستفيد من الميزات المتقدمة، بل وستنشئ قاعدة بيانات موحدة للمواد والعمليات لشركتك، مما يعزز بشكل كبير كفاءة التصميم والتصنيع للفريق بأكمله.
في النهاية، ما ستكتسبه ليس مجرد تقنية حسابية، بل طريقة تفكير منهجية تربط بين التصميم والتصنيع، وبين العالم الافتراضي والمادي. هذه القدرة ستجعلك الركيزة التقنية الأساسية في شركتك، تؤدي دورًا رئيسيًا في التحكم بالتكاليف وتحسين الجودة ودفع التحول الذكي.
الركيزة النظرية: الثالوث المكون من عامل K، وسماح الانحناء، وخصم الانحناء
في تشكيل الصفائح المعدنية الدقيقة، تدور كل عملية حساب حول سؤال جوهري: كيف يتشوه المعدن أثناء الانحناء؟ للإجابة عن هذا، يجب أن نفهم ثلاثة مفاهيم أساسية مترابطة ارتباطًا وثيقًا: عامل K، وسماح الانحناء، وخصم الانحناء. معًا، يشكلون "الثالوث" الذي يقوم عليه حساب الانحناء. فهم جوهرهم هو المفتاح لفتح باب التصنيع الدقيق.
عامل K: “القلب” والروح في حسابات الانحناء
إذا شكلت حسابات الانحناء نظامًا دقيقًا، فإن عامل K هو بلا شك “قلبه”. إنه نقطة البداية لجميع حسابات النماذج المسطحة، ودقته تحدد مباشرة جودة المنتج النهائي.
نظرة بديهية على المحور المحايد
تخيل أنك تقوم بثني شريط مطاطي سميك. ستلاحظ ظاهرة فيزيائية مثيرة للاهتمام:
يتمدد السطح الخارجي للشريط بشكل واضح لأنه يسير في مسار أطول؛;
وعلى العكس، ينضغط السطح الداخلي الأقرب إلى مركز الانحناء ويتجعد لأنه يسير في مسار أقصر.
بين هذه الطبقة الخارجية المتمددة والطبقة الداخلية المضغوطة توجد طبقة فريدة — يظل طولها شبه ثابت قبل وبعد الانحناء. تُعرف هذه الطبقة النظرية، التي لا تتمدد ولا تنضغط، بمحور التعادل.
في ثني الصفائح المعدنية، ينطبق نفس المبدأ. يظل طول محور التعادل ثابتًا، لذا إذا تمكّنا من تحديد الطول القوسي لمحور التعادل بدقة في منطقة الانحناء، يمكننا حساب الطول المسطّح الإجمالي للقطعة بدقة. الغرض الكامل من عامل K هو تحديد موقع هذا المحور المحايد.

2.1.2 التعريف الرياضي لعامل K
عامل K هو نسبة بلا أبعاد تحدد بدقة موضع محور التعادل خلال سُمك المادة. تعريفه الرياضي بسيط:
K = t / T
حيث:
- t = المسافة من محور التعادل إلى السطح الداخلي للمادة (جانب الضغط).
- T = السُمك الكلي للمادة.
تُخبرنا هذه المعادلة أن عامل K هو ببساطة نسبة موقع محور التعادل (t) إلى السُمك الكلي للمادة (T).
| قيمة K (عامل K) | المعنى |
|---|---|
| K = 0 | يتطابق محور التعادل مع السطح الداخلي للمادة (الحد النظري للضغط). |
| K = 0.5 | محور التعادل يقع تمامًا في منتصف سُمك الصفيحة. |
| K = 1 | يتطابق محور التعادل مع السطح الخارجي للمادة (الحد النظري للشد). |
في الثني البارد الفعلي، وبسبب قابلية المعدن للتشكل، يتحرك محور التعادل باتجاه داخل مركز الانحناء، لذلك تكون قيمة K دائمًا أقل من 0.5. بالنسبة لمعظم المواد المعدنية، تتراوح قيم K عادةً بين 0.3 و0.5.

2.1.3 كشف الخرافة: فضح زيف “عامل K العالمي (مثل 0.447)” في الصناعة
تحتوي العديد من برامج التصميم بالحاسوب (CAD) مثل SOLIDWORKS وInventor على قيمة افتراضية لعامل K تبلغ 0.44 أو 0.447. يعتبر العديد من المبتدئين، بل وحتى بعض المهندسين المتمرسين، هذه القيمة “معيارًا عالميًا” أو “حقيقة صناعية”، ويطبقونها في جميع الحالات. وهذه فكرة خاطئة وخطيرة ومكلفة.
عامل K ليس ثابتًا كونيًا جامدًا، بل هو متغير ديناميكي يتأثر بعوامل متعددة. إن تطبيق عامل K ثابت على جميع الحالات هو أحد الأسباب الرئيسية لأخطاء الحساب والهدر في الإنتاج. فيما يلي المتغيرات الأساسية التي تؤثر على عامل K:
(1) خصائص المادة (الصلابة / الليونة)
هذا هو العامل الأكثر جوهرية. المواد اللينة (مثل الألمنيوم اللين، النحاس اللين): تتمتع بليونة عالية، ما يجعل المادة تتدفق وتتمدد بسهولة أكبر، وتتحرك المحور المحايد نحو الداخل بدرجة أقل، مما ينتج عنه قيمة K أعلى، أقرب إلى 0.5. المواد الصلبة (مثل الفولاذ المدلفن على البارد، الفولاذ المقاوم للصدأ): تتمتع بليونة منخفضة، ومقاومة أكبر للتشوه أثناء الثني، وضغط أشد على الجانب الداخلي، وتحرك داخلي أكبر للمحور المحايد، مما يؤدي إلى قيمة K أصغر.
(2) نسبة نصف قطر الانحناء الداخلي (IR) إلى السمك (T) (IR/T)
يُعد هذا أحد أهم العوامل الهندسية التي تحدد قيمة K. الانحناءات ذات نصف القطر الصغير (الانحناءات الحادة): عندما يكون نصف قطر الانحناء أصغر بكثير من سمك المادة (مثل IR 3T)، تكون عملية التشوه أكثر سلاسة، ويقل الفرق في الشد/الضغط بين الطبقات الداخلية والخارجية، ويعود المحور المحايد تدريجيًا نحو المركز (T/2)، مما يجعل قيمة K أكبر، وتقترب من 0.5.
(3) عملية التصنيع (طريقة الثني)
تطبق طرق الثني المختلفة ضغوطًا وقيودًا مختلفة تمامًا على المادة، مما يغير تدفقها الداخلي وحالة الإجهاد فيها بشكل مباشر، وبالتالي يؤثر على عامل K.

1) الثني بالهواء: الطريقة الأكثر شيوعًا — يقوم المكبس بدفع الصفيحة إلى قالب على شكل V دون ملامسة القاع بالكامل. الارتداد أكبر، وتكون قيمة K مستقرة وقابلة للتنبؤ نسبيًا.
2) الثني السفلي (Bottoming): يضغط المكبس الصفيحة بإحكام في قاع القالب، مطبقًا ضغطًا أكبر. يؤدي ذلك إلى ترقق وتشوه بلاستيكي إضافي، مما ينتج عنه قيمة K أعلى.
3) الثني بالسك (Coining): يتم استخدام قوة ضغط عالية للغاية لـ “سك” رأس المكبس داخل المادة، مما يقضي تقريبًا على الارتداد. ويسمح هذا الضغط الشديد بتدفق كامل للمادة، مما يجعل قيمة K قريبة جدًا أو حتى تصل إلى 0.5.
لا يوجد “عامل K ذهبي” يناسب جميع الحالات. يتطلب التصنيع الدقيق من الشركات تحديد قاعدة بيانات لعامل K الخاص بها لكل مجموعة محددة من المواد، والسمك، ونصف قطر الانحناء، والعملية — من خلال الاختبار (قياس العينات الفعلية) أو باستخدام مخططات تجريبية موثوقة. هذه هي الطريقة العلمية لضمان دقة على مستوى المليمتر منذ البداية.
2.2 بدل الانحناء (BA): “الطول الإضافي” المحجوز للثني
بمجرد أن نفهم أن عامل K هو المفتاح لتحديد موقع المحور المحايد، يصبح بدل الانحناء الأداة الأساسية الأولى لتطبيق هذه النظرية عمليًا. باستخدام طريقة “الإضافة” البديهية، يحل هذه المشكلة الأساسية المتمثلة في حساب الطول المسطح.
يُعرف بدل الانحناء تعريفًا دقيقًا: إنه طول القوس للمحور المحايد داخل منطقة الانحناء.
تذكّر أن المحور المحايد هو الطبقة الوحيدة في المادة التي تحافظ على طولها أثناء الانحناء. لذلك، من خلال إضافة أطوال جميع الأجزاء المستوية إلى طول المحور المحايد للانحناء (أي بدل الانحناء)، يمكننا تحديد الطول المسطح الدقيق المطلوب قبل الانحناء.
يُجيب ذلك على سؤال رئيسي: “ما مقدار طول المادة الذي يجب أن أحتفظ به للحصول على انحناء مثالي؟” هذا الطول المحجوز هو بدل الانحناء.
(1) صيغة حساب بدل الانحناء (BA)
يُعد بدل الانحناء طول قوس الانحناء المقاس على طول المحور المحايد لصفيحة المعدن، نظرًا لأن طول المحور المحايد يظل ثابتًا بعد الانحناء. ويشير إلى مقدار الطول الإضافي الناتج عن تشوه الانحناء.
بمجرد حساب بدل الانحناء، يُضاف إلى الأطوال المستقيمة لتحديد الطول الكلي للصفيحة المطلوب لتشكيل الجزء المطلوب.

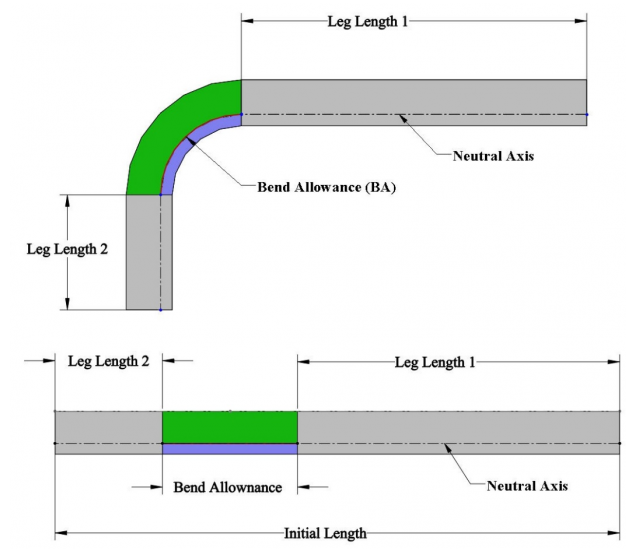

كما هو موضح في الشكل أدناه:

يُستخدم الصيغة التالية لحساب الطول المستوي:
الطول المستوي للصفيحة المعدنية = طول الرجل 1 + السماح بالثني + طول الرجل 2
إن حساب السماح بالثني هو في الأساس إيجاد طول قوس دائري. نصف قطر هذا القوس هو نصف قطر الثني لمحور الحياد.
الصيغة القياسية هي:
دعنا نوضح كل جزء من الصيغة:
1) A (أو θ): زاوية الثني — الزاوية التي يجرفها خلال عملية الثني، وليست الزاوية الداخلية النهائية للجزء. على سبيل المثال، إذا تم ثني صفيحة مستوية لتشكيل زاوية 90°، فإن زاوية الثني هي 90°.
2) π/180: هذا هو عامل التحويل من الدرجات إلى الراديانات، لأن حساب طول القوس يتطلب الراديانات.
3) IR (أو R): نصف قطر الثني الداخلي — نصف قطر السطح الداخلي للثني، ويُحدد عادةً حسب القالب المستخدم.
4) T: سماكة المادة.
5) K: معامل K — المعامل الحرج الذي يحدد موقع محور الحياد.
6) (IR + K × T): جوهر الصيغة. يحسب نصف قطر الثني لمحور الحياد. K × T هي المسافة من السطح الداخلي إلى محور الحياد (t)، وIR هو نصف القطر الداخلي، ومجموعهما يعطي نصف القطر الذي يقع عنده محور الحياد.
2.3 خصم الثني: منهج “الطرح” من الأبعاد الخارجية
بالمقارنة مع منطق “الإضافة” في السماح بالثني، يقدم خصم الثني طريقة مهمة بنفس القدر لكنها مختلفة جوهرياً — منطق “الطرح”. عندما يبدأ التصميم من الأبعاد الخارجية النهائية للقطعة، يصبح خصم الثني أداة أكثر مباشرة وكفاءة للحساب.
في الرسومات الهندسية، غالباً ما نستخدم الأبعاد الخارجية للقطعة في التعليقات التوضيحية، لأنها تحدد ما إذا كان يمكن أن تتوافق بدقة مع المكونات الأخرى. ولتسهيل الحساب، نتخيل مد السطحين الخارجيين للثني إلى أن يتقاطعا عند زاوية حادة وهمية.
خصم الانحناء (BD) يُعرَّف على أنه الفرق بين مجموع طولَي الحافتين الممتدتين إلى القمة التخيلية والطول الفعلي المسطح. بمعنى آخر، هو التعديل الذي يجب أن “نطرحه” من “الطول الكلي الافتراضي” للحصول على الحجم الصحيح للقطعة المسطحة. وهو يجيب على السؤال: “كم أطول هو الطول الكلي الافتراضي المقاس مقارنةً بالمادة الفعلية المطلوبة؟”

(1) منطق “الطرح” الواضح وتراجع الحافة الخارجي (OSSB)
لفهم عملية “الطرح” هذه بالكامل، يجب أن نُدخل مفهومًا هندسيًا بحتًا وهو: التراجع الخارجي (OSSB).
- تعريف OSSB: التراجع الخارجي هو المسافة من القمة التخيلية إلى نقطة المماس لقوس الانحناء الخارجي (حيث يبدأ الانحناء).
- جوهر OSSB: التراجع الخارجي هو قيمة هندسية بحتة. حسابه يعتمد فقط على زاوية الانحناء (A)، نصف قطر الانحناء الداخلي (IR)، وسماكة المادة (T)، ولا علاقة له بالخصائص الفيزيائية للمادة (مثل عامل K). هذه ميزة جوهرية—فبمجرد تحديد الهندسة، تكون قيمة OSSB ثابتة.
صيغة OSSB هي:
(2) “الصيغة الرئيسية” الموحدة”
نصل الآن إلى الجزء الأكثر إثارة—وهو الربط بين “الثالوث” المتمثل في عامل K، سماح الانحناء، وخصم الانحناء. يمكن التعبير عن علاقتهم تمامًا من خلال OSSB.
خصم الانحناء (BD) = 2 × التراجع الخارجي (OSSB)
هذه الصيغة هي قلب نظرية حساب الانحناء في صفائح المعدن، وتكشف المنطق الداخلي وراء جميع المفاهيم:
1) 2 × OSSB: تمثل هذه القيمة الطول الكلي الذي سيكون “محسوبًا مرتين” في منطقة الانحناء إذا أضفنا ببساطة بعدي الحافتين الخارجيتين. إنه طول هندسي مبالغ فيه.
2) BA: تمثل هذه القيمة الطول الفعلي لقوس المادة المطلوب في منطقة الانحناء، والمقاس على طول المحور المحايد. إنها قيمة فيزيائية دقيقة.
3) BD: ومن ثم، فإن مقدار الخصم (BD) هو الفرق بين الطول الهندسي المبالغ فيه (2 × OSSB) والطول الفيزيائي الحقيقي (BA).
في هذه المرحلة، نكون قد أنشأنا دائرة نظرية كاملة. إن إتقان إطار “الثالوث” هذا يمنحك القدرة القوية على تنفيذ حسابات الانحناء الدقيقة في أي ظرف معروف، مما يحررك تمامًا من الاعتماد على “الصناديق السوداء” في البرامج.”
لمن يرغب في التعمق أكثر في هذه الطريقة المحددة، فإن حساب خصم الانحناء يقدم أمثلة أكثر تفصيلًا.
2.4 الخيار النهائي: BA مقابل BD
بمجرد أن تفهم المبادئ الخاصة بكل من بدل الانحناء (BA) وخصم الانحناء (BD)، يظهر سؤال طبيعي: أيهما يجب أن تستخدم في الممارسة؟
هذه ليست معركة يربح فيها طرف واحد كل شيء، بل هي اختيار استراتيجي يعتمد على مواءمة نية التصميم مع أسلوب العمل. كلاهما تعبيرات رياضية عن نفس الظاهرة الفيزيائية ويمكن تحويل أحدهما إلى الآخر باستخدام المعادلات. يعتمد الاختيار بينهما على نقطة البداية في التصميم والهدف النهائي.
| الميزة | بدل الانحناء (BA) | خصم الانحناء (BD) |
|---|---|---|
| نموذج الحساب | منطق الإضافة: يعتمد على الأبعاد الداخلية | منطق الطرح: يعتمد على أبعاد المظهر الخارجي |
| التعريف الأساسي | الطول الفعلي للقوس عند محور التعادل في منطقة الانحناء | التصحيح الذي يُطرح من الطول الكلي إلى القمة الافتراضية |
| سيناريو التطبيق | ابدأ من الأجزاء المسطحة للقطعة لحساب الطول الكلي المسطح. مثالي لـ “التصميم من الصفر”.” | ابدأ من الأبعاد الخارجية النهائية واعمل بالعكس لإيجاد الحجم المسطح. مثالي لـ “اتباع المخطط”.” |
| المعادلة | الطول المسطح = الذراع المستقيم 1 + BA + الذراع المستقيم 2 | الطول المسطح = الحجم الخارجي 1 + الحجم الخارجي 2 - BD |
| الرؤية الحدسية | "كم من المادة أحتاج أن أضيف لهذا الانحناء؟" | "كم الطول الذي أحتاج إلى إزالته من هذه الذروة؟" |
| إعداد البرنامج | في برامج التصميم الهندسي (CAD)، عادةً ما يكون الخيار المفضل الذي يتمتع بدقة عالية هو الخيار القائم على النماذج الفيزيائية (مثل عامل K). | في برامج التصميم الهندسي (CAD)، يمكن إدخاله مباشرة، وهو شائع أيضاً في إعدادات الورش اليدوية أو العمليات الحسابية السريعة المستندة إلى الجداول والخبرة. |
| الصناعات المطبقة | يُستخدم في مجال الطيران، والأجهزة الدقيقة، وغيرها من المجالات التي تتطلب سيطرة فائقة على التشوه. | يُستخدم على نطاق واسع في التصنيع العام، وخاصة حيث تكون التصميمات الموجهة بالتجميع والاستجابة السريعة لرسومات العملاء مطلوبة. |
يمكن أن يتبع الاختيار بين BA و BD هذا الدليل البسيط لاتخاذ القرار:
- إذا كان لديك عامل K والأبعاد الداخلية → استخدم BA
- إذا كان لديك الأبعاد الخارجية وتحتاج إلى حساب سريع → استخدم BD
بدل الانحناء (BA) وخصم الانحناء (BD) ليس أحدهما أفضل من الآخر؛ فكلاهما أداتان قويتان لمواقف مختلفة. يفهم الخبير الحقيقي العلاقة الجوهرية بينهما ويمكنه التبديل بينهما بسهولة وفقاً للمهمة المطلوبة.

III. الغوص العميق: إتقان جميع المتغيرات التي تؤثر في دقة الانحناء
لتحقيق دقة على مستوى المليمتر حقاً، يجب أن ننظر إلى ما هو أبعد من الصيغ السطحية ونغوص في العالم المجهري داخل المادة، لفهم “المقاومة” و“التسوية” التي تقوم بها تحت تأثير القوى الخارجية الهائلة. يبني هذا الفصل على أساسيات ميكانيكا المواد والهندسة الهندسية لشرح “السبب”، مما يمكّنك من معرفة ما يحدث ولماذا يحدث — ليجهزك للتنبؤ بالمشكلات وحلها في الظروف المعقدة.
3.1 العالم المجهري للانحناء: رحلة في التشوه البلاستيكي
في اللحظة التي يلامس فيها مكبس الثني صفيحة المعدن، تبدأ “حرب شد وجذب” مجهرية. يُحدد مصير اللوح من خلال الصراع بين الإجهادات الداخلية والقوى الخارجية.
(1) منطقة الشد، منطقة الضغط، والتوازن الديناميكي للمحور المحايد
في لحظة الانحناء، تتمدد حبيبات المعدن على الجهة الخارجية من الانحناء، مما يكوّن منطقة شد، بينما تتعرض الحبيبات الموجودة على الجهة الداخلية لضغط كبير، مما يكوّن منطقة ضغط.
بين هاتين المنطقتين توجد طبقة نظرية لا تمتد ولا تُضغط بشكل ملحوظ — المحور المحايد. هنا تتعادل إجهادات الشد والضغط لتحقيق التوازن الديناميكي، وموقع هذا المحور يحدد كل شيء في حسابات الانحناء.
(2) سبب الارتداد المرن (Springback)
المعدن ليس مطاوعاً مثل العجين. لفهم الارتداد المرن، يجب أن نعود إلى منحنى الإجهاد والانفعال للمادة.
في المرحلة الأولية من الضغط المطبق، يخضع المعدن لتشوه مرن. إذا تم رفع القوة عند هذه النقطة، فسوف يعود المعدن تمامًا إلى شكله الأصلي، مثل النابض.
عندما تتجاوز القوة المطبقة قوة الخضوع للمادة، يدخل المعدن مرحلة التشوه البلاستيكي، مما يؤدي إلى تغير دائم في الشكل — وهذا هو “التشكيل” الذي نسعى إليه.
ومع ذلك، بمجرد رفع الضغط عن آلة الثني، يتم تحرير الإجهاد المرن المخزن داخل المادة. يؤدي هذا الارتداد المرن إلى عودة جزئية للمادة نحو شكلها الأصلي، مما ينتج زاوية انحناء نهائية أصغر دائمًا من الزاوية المستهدفة المضبوطة على الماكينة، ونصف قطر انحناء نهائي أكبر دائمًا من نصف قطر القالب. تُعرف هذه الظاهرة باسم “الارتداد المرن”.
الارتداد المرن ظاهرة متأصلة ولا يمكن تجنبها في جميع عمليات الثني. مقدار الارتداد المرن يرتبط مباشرة بخصيصتين أساسيتين للمادة:
1) كلما زادت قوة الخضوع، ازداد الارتداد المرن
تتطلب المواد مثل الفولاذ عالي المقاومة (HSS) قوة أكبر للخضوع، مما يعني تخزين إجهاد مرن أكبر داخلها. وعند إزالة الحمل، يكون الارتداد المرن أكثر وضوحًا بطبيعة الحال.
2) كلما انخفض معامل المرونة، ازداد الارتداد المرن
يقيس معامل المرونة مقاومة المادة للتشوه المرن. وتحت نفس مستوى الإجهاد، تتعرض المواد ذات معامل المرونة المنخفض (مثل الألومنيوم) لتشوه مرن أكبر، مما يؤدي إلى ارتداد مرن أكثر وضوحًا.
3.2 توضيح المفاهيم الخاطئة الشائعة: تصحيح الأخطاء المتجذّرة
يظهر الإتقان الحقيقي للنظرية في القدرة على تجنّب الأخطاء العملية. فيما يلي ثلاث مفاهيم خاطئة منتشرة على نطاق واسع وربما ضارة في صناعة الصفائح المعدنية يجب تصحيحها.
(1) الخلط بين زاوية الانحناء، والزّاوية الداخلية، والزّاوية المضمّنة
عند مناقشة الثنيات، تتسبّب أوصاف الزوايا غالبًا في الارتباك، مما يجعلها مصدرًا شائعًا لأخطاء الحساب.
1) زاوية الانحناء: هي الزاوية المستخدمة في الصيغ، وتشير إلى الزاوية التي يجتاحها المعدن أثناء الثني. على سبيل المثال، ثني صفيحة مسطحة لتصبح بزواية قائمة 90° يعني أن زاوية الانحناء هي 90°.
2) الزاوية المضمّنة: هي الزاوية الداخلية بين جناحين بعد اكتمال عملية الثني. بالنسبة للزاوية القائمة 90°، تكون الزاوية المضمّنة أيضًا 90°. أما بالنسبة لانحناء أكثر حدة بمقدار 30°، فإن الزاوية المضمّنة تكون 30°.
3) الزاوية التكميلية: هي الزاوية المكملة للزاوية المضمّنة (180° − الزاوية المضمّنة). قد تستخدم بعض أنظمة التحكم في مكابس الثني أو جداول الحساب هذه القيمة.
في صيغ BA وBD تمثّل A “زاوية الانحناء”. إذا أدخلت عن طريق الخطأ زاوية مضمّنة قدرها 30° في الصيغة، فستكون النتائج غير صحيحة بشكل كبير.
الطريقة الصحيحة هي: إذا كنت تحتاج إلى زاوية مضمّنة قدرها 30°، فإن انحناء المادة (زاوية الانحناء) يكون
180° − 30° = 150°. يجب استخدام 150° في الحساب.
(2) تجاهل الارتداد المرن واستخدام الزاوية المستهدفة مباشرة في الحسابات
يُعد هذا خطأ أكثر دقة ولكنه قاتل بنفس القدر، وينشأ من تجاهل الخصائص الفيزيائية للمواد.
الانحناءات المعدنية دائمًا ما تواجه ظاهرة الارتداد، مما يعني أنه لتحقيق زاوية نهائية دقيقة تبلغ 90°، يجب ضبط زاوية أصغر على مكبح الضغط (على سبيل المثال، 88° أو 89°)، أي القيام بانحناء زائد بحيث تعود بدقة إلى 90° بعد الارتداد.
في الصيغ، يجب أن تكون “زاوية الانحناء A” هي الزاوية الفعلية التي يتم تنفيذها على الآلة — أي زاوية الانحناء الزائد — لأن التشوه (الشد والضغط) يحدث عند تلك الزاوية التنفيذية المحددة.
يتطلب التصنيع الدقيق من المهندسين إمّا التنبؤ أو تحديد مقدار الارتداد من خلال تجارب انحناء، ثم استخدام الزاوية المعوَّضة في حسابات الطول المسطح.
الرابع. التدريب العملي: من الصفر إلى الحسابات الدقيقة
تُثبت القيمة الحقيقية للفهم النظري العميق من خلال التطبيق العملي. يُحوّل هذا الفصل، وهو الوحدة العملية الأساسية في الدليل، النظرية إلى مجموعة قابلة للتنفيذ من خطوات الحساب وتعليمات التطبيق. سنبدأ من الصفر، ونرشدك خطوة بخطوة عبر عملية حساب كاملة للطول المسطح بدقة، ونُريك كيف تُدمج هذه المعرفة في أدواتك اليومية حتى تتقن هذه المهارة الحيوية تمامًا.
4.1 دليل خطوة بخطوة: استعراض لتحقيق حساب مثالي
الآن، لنحوّل النظرية إلى تطبيق عملي.
إعداد السيناريو
- المهمة: حساب طول القطعة المسطحة لحامل على شكل حرف L.
- القطعة: الأبعاد الخارجية النهائية هي 50 مم × 50 مم للحامل على شكل حرف L.
- المادة: فولاذ مقاوم للصدأ من نوع 304.
- السماكة (T): 2.0 مم (مُقاسة).
- نصف القطر الداخلي المستهدف (R): 3.0 مم (يُحدد بواسطة الأدوات).
- زاوية الانحناء (A): 90° (تم أخذ الارتداد في الاعتبار؛ هذه هي زاوية التنفيذ على الآلة).
(1) الخطوة الأولى: تحديد عامل K
هذه هي الخطوة الأولى الأكثر أهمية. بالنسبة لمادة صلبة مثل الفولاذ المقاوم للصدأ 304، يكون عامل K عادةً صغيرًا نسبيًا. دون وجود بيانات مقاسة، يمكننا الرجوع إلى مصادر أو جداول موثوقة. تُظهر قواعد البيانات أنه بالنسبة للفولاذ المقاوم للصدأ بنسبة R/T (3.0/2.0 = 1.5) بين 1 و2، يمكن استخدام عامل K يساوي 0.44 كنقطة انطلاق.

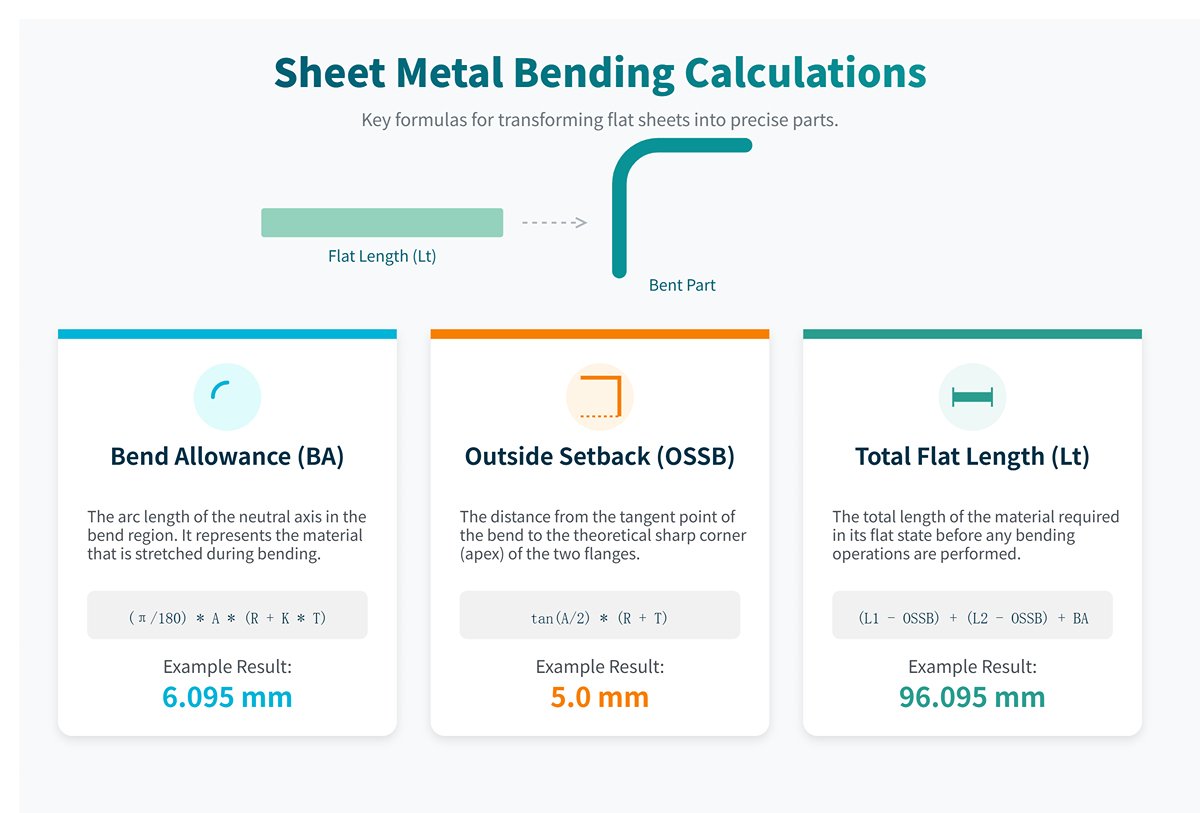

(2) الخطوة الثانية: الحساب باستخدام طريقة السماح بالانحناء (BA)
جوهر طريقة السماح بالانحناء هو “منطق إضافي” يبدأ من الأجزاء المسطحة من القطعة ويضيف طول منطقة الانحناء. لهذا، نحسب أولاً قيمتين أساسيتين: السماح بالانحناء (BA) والتراجع الخارجي (OSSB).
1) حساب السماح بالانحناء (BA)
BA = (π/180) * A * (R + K * T)
استبدال القيم: BA = (3.14159 / 180) * 90 * (3.0 + 0.44 * 2.0) ≈ 6.095 مم
يمثل هذا طول القوس للمحور المحايد في منطقة الانحناء: 6.095 مم.
2) حساب المسافة المتراجعة الخارجية (OSSB)
OSSB = tan(A/2) * (R + T)
استبدال القيم: OSSB = tan(90/2) * (3.0 + 2.0) = tan(45°) * 5.0 = 5.0 مم
هذه هي المسافة من القمة النظرية إلى نقطة بدء الانحناء: 5.0 مم.
3) حساب الطول المسطح (Lt)
في طريقة BA، الطول الكلي = طول الرجل الأولى + طول الرجل الثانية + BA.
يكون طول كل رجل مسطحة مساوياً للبعد الخارجي مطروحاً منه OSSB.
طول الرجل الأولى = البعد الخارجي 1 - OSSB = 50 - 5.0 = 45.0 مم.
طول الرجل الثانية = البعد الخارجي 2 - OSSB = 50 - 5.0 = 45.0 مم.
الطول الكلي المسطح Lt = 45.0 + 45.0 + 6.095 ≈ 96.095 مم

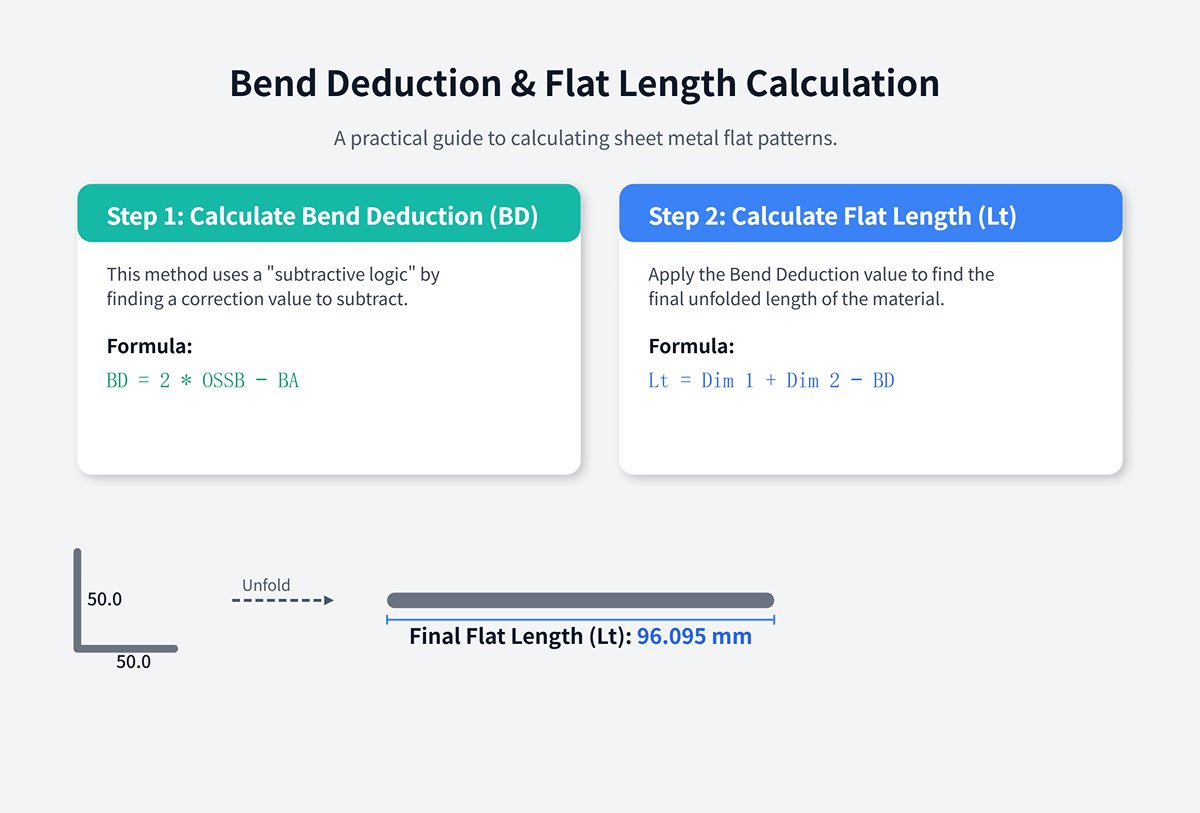

(3) الخطوة الثالثة: الحساب باستخدام طريقة خصم الانحناء (BD)
1) حساب خصم الانحناء (BD)
جوهر طريقة BD هو “المنطق الطرحي” — تبدأ من مجموع الأبعاد الخارجية وتطرح قيمة تصحيحية.
BD = 2 * OSSB − BA
استبدال القيم: BD = 2 * 5.0 − 6.095 ≈ 3.905 مم
هذا يعني أنه للحصول على الطول المسطح الصحيح، يجب طرح 3.905 مم من مجموع الأبعاد الخارجية.
2) حساب الطول المسطح (Lt)
في طريقة BD، الطول الكلي = البعد الخارجي 1 + البعد الخارجي 2 − BD.
الطول الكلي = البعد الخارجي 1 + البعد الخارجي 2 − BD.
استبدال القيم: Lt = 50.0 + 50.0 − 3.905 ≈ 96.095 مم

(4) الخطوة الرابعة: التحقق من النتيجة والاستنتاج
| طريقة الحساب | المعادلة | عملية الحساب | الطول المسطح النهائي (Lt) |
|---|---|---|---|
| طريقة سماحية الثني (BA) | (L1 − OSSB) + (L2 − OSSB) + BA | (50 − 5) + (50 − 5) + 6.095 | 96.095 مم |
| طريقة خصم الثني (BD) | L1 + L2 − BD | 50 + 50 − 3.905 | 96.095 مم |
تؤدي الطريقتان في النهاية إلى نفس النتيجة، مما يُظهر بقوة اتساق النظرية. إن إتقان العمليات الحسابية والعلاقة الجوهرية بين هذين المنهجين يعني أنك الآن تمتلك القدرة على إجراء حسابات ثني دقيقة وموثوقة في أي موقف، وتحويل المعرفة النظرية بنجاح إلى مهارة عملية فعّالة.
للحصول على المواصفات التفصيلية للمعدات التي يمكن أن تساعدك على توحيد هذه المتغيرات، لا تتردد في تنزيل ملفنا الكتيبات.
4.2 كيفية الحصول على “عامل K الحقيقي” الخاص بك”
(1) طريقة الجدول الموثوقة
في المراحل الأولى من المشروع، ولأجل تقديرات سريعة أو في الحالات التي لا تتطلب دقة عالية، فإن الرجوع إلى جداول عامل K الموثوقة يعد نهجًا فعّالًا. عادةً ما تُجمع هذه الجداول من بيانات تجريبية واسعة وتوفّر قيمًا مرجعية لعامل K لمواد مختلفة تحت نسب نصف قطر الثني إلى السمك (R/T) متنوعة.
تحذير مهم: الجدول أدناه ليس بأي حال من الأحوال “إجابة قياسية” عالمية. ينبغي أن يُستخدم فقط كنقطة انطلاق لحساباتك أو كافتراض قائم على المعرفة. ستؤدي ظروف الورشة الواقعية (مثل تآكل القوالب أو اختلاف دفعات المواد) حتمًا إلى انحرافات.
جدول مرجعي لعامل K
| نوع المادة | نسبة R/T (نصف القطر/السمك) | النطاق النموذجي لعامل K |
| المواد اللينة | R < T | 0.35 - 0.40 |
| الألمنيوم (5052، 6061) | ||
| T ≤ R < 3T | 0.40 - 0.45 | |
| R ≥ 3T | 0.45 - 0.50 | |
| المواد متوسطة الصلابة | R < T | 0.38 - 0.42 |
| الفولاذ منخفض الكربون / الفولاذ المدرفل على البارد | ||
| T ≤ R < 3T | 0.42 - 0.46 | |
| R ≥ 3T | 0.46 - 0.50 | |
| المواد الصلبة | R < T | 0.34 - 0.40 |
| الفولاذ المقاوم للصدأ (304، 316) | ||
| T ≤ R < 3T | 0.40 - 0.44 | |
| R ≥ 3T | 0.44 - 0.50 |
(2) اختبار الثني الدقيق — الطريق نحو الاحتراف
الطريقة الوحيدة للحصول على عامل K يمثل فعليًا قدراتك الإنتاجية هي من خلال الاختبار العملي. تُعرف هذه العملية بالمنهج التجريبي، وهي تحولك من مشغل يعتمد على بيانات خارجية إلى خبير قادر على بناء قاعدة بيانات أساسية للعمليات لشركتك.
الهدف: إنشاء قطعة اختبار دقيقة لحساب عامل K الحقيقي لمجموعة المعدات والأدوات والمادة الخاصة بك.
دليل خطوة بخطوة:
الخطوة 1: إعداد قطعة الاختبار. المادة: يجب أن تُقطع من نفس دفعة الصفائح المعدنية المخصصة للإنتاج الكمي. الأبعاد: حضّر عدة شرائط مستطيلة متماثلة، كل منها بطول كافٍ (يوصى بـ 300 مم على الأقل) للقياس الدقيق وبعرض معتدل (مثلًا 50 مم). تأكد من أن الحواف ناعمة وخالية من النتوءات. القياس: استخدم ميكروميترًا لقياس السمك الفعلي (T) وطول القطعة الفارغة (Lt) بدقة، وسجّلها كقيم مرجعية أساسية.
الخطوة 2: إجراء ثني قياسي. الأدوات: استخدم نفس مكبس الثني ومجموعة الأدوات التي ستستخدمها في الإنتاج. العملية: قم بثني العينة بدقة بزاوية 90°. هذه الزاوية المثالية والأبسط للاستخدام كمرجع للحساب العكسي. الهدف: الحصول على قطعة منتهية بزاوية داخلية تساوي تمامًا 90°. قد تحتاج إلى “الثني الزائد” قليلًا (مثلًا إلى 89°) لتعويض ارتداد المادة.
الخطوة 3: قياس القطعة النهائية بدقة. هذه هي الخطوة الأهم وتتطلب دقة متناهية. قم بقياس الأبعاد الثلاثة التالية: طولا الحافتين (L1 و L2): قِس بدقة الأطوال الخارجية لكل من الحافتين بعد الثني. نصف قطر الثني الداخلي (R): استخدم مقياس نصف قطر أو جهاز مقارنة بصري لقياس نصف القطر الداخلي الفعلي بدقة. سمك الصفيحة (T): أعد التحقق من السمك.
الخطوة 4: حساب سماحية الثني (BA) عكسيًا. الآن لدينا جميع البيانات اللازمة لحساب سماحية الثني الفعلية. نحن نعرف:
إجمالي الطول المسطح (Lt) = طول الساق 1 + طول الساق 2 + BA،,
طول الساق = البعد الخارجي − التراجع الخارجي (OSSB)،,
حيث OSSB = R + T لثني بزاوية 90°.
إذًا: طول الساق 1 = L1 − (R + T)، طول الساق 2 = L2 − (R + T).
بالتعويض في صيغة الطول المسطح، يمكننا إيجاد قيمة السماح الفعلية للثني (BA):
BA_actual = Lt − (L1 − (R + T)) − (L2 − (R + T))

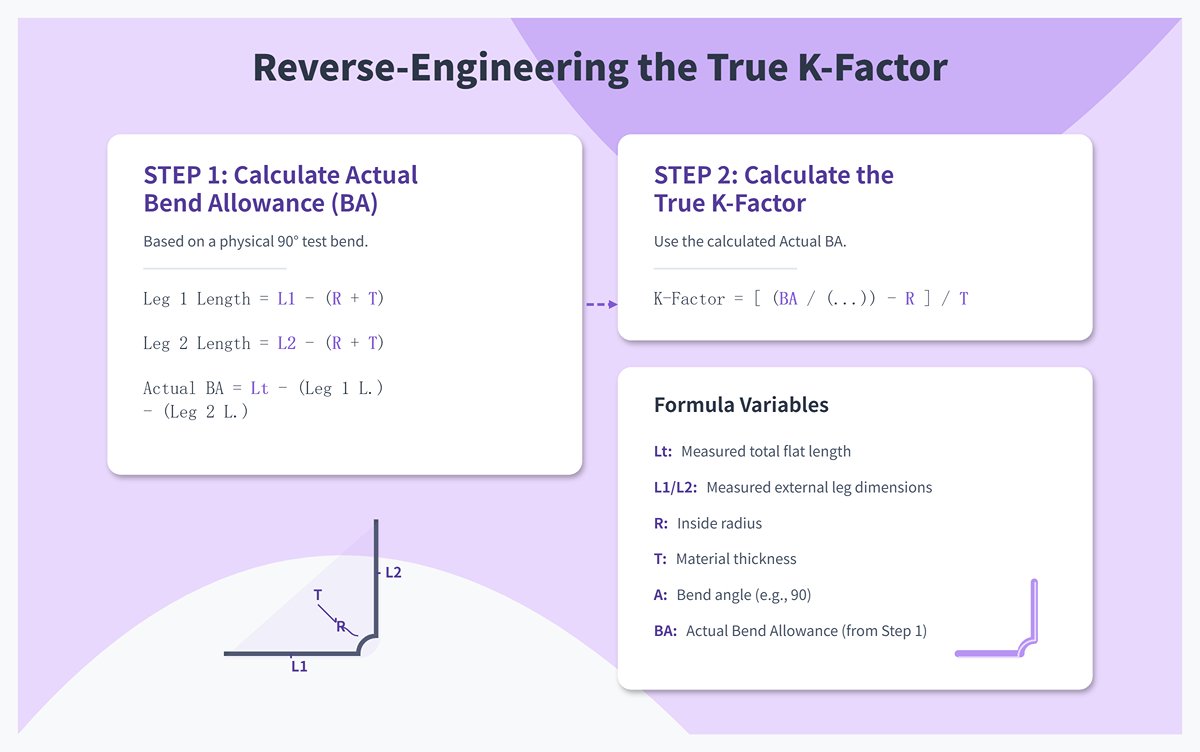

الخطوة 5: إعادة هندسة “عامل K الحقيقي”. بعد تحديد القيمة الفعلية لـ BA، يمكننا الآن استخدام صيغة BA الأصلية لحساب K.
الصيغة الأصلية: BA = (π/180) * A * (R + K * T)
أعد ترتيب الصيغة لحساب K:
K_true = [ (BA_actual / ((π/180) * A)) − R ] / T
من خلال التعويض بقيم BA_actual و A (90°) و R و T التي تم الحصول عليها في الخطوات 3 و4 في هذه الصيغة، ستحصل على “عامل K الحقيقي” الدقيق جدًا والفريد لعمليتك، بدقة تمتد إلى عدة منازل عشرية.

V. السيناريوهات المعقدة، استكشاف الأخطاء وإصلاحها، واستراتيجيات التحسين
بعد إتقان النظرية الأساسية والحسابات القياسية، تكون قد خطوت بنجاح إلى المجال المهني. ولكن لتصبح خبيرًا حقيقيًا قادرًا على حل المشكلات المعقدة وخلق قيمة جوهرية، يجب أن تتعلم التعامل بسهولة مع السيناريوهات غير القياسية، وتشخيص المشكلات بشكل منهجي مثل المحقق، وتحسين العمليات باستمرار مثل الإستراتيجي. يركّز هذا الفصل على التحديات الرئيسية التي يواجهها المستخدمون المتقدمون، مما يساعدك على الانتقال من “إجادة” إلى “احتراف مطلق”.”
5.1 نصائح متقدمة: ما بعد الثني بزاوية 90 درجة
(1) الثني بزوايا حادة أو منفرجة
1) شمولية الصيغة
أولاً، عليك أن تفهم أن المنطق الرياضي الأساسي لصيغ السماح بالثني (BA) والخصم في الثني (BD) التي تعلمناها ينطبق على أي زاوية.
2) الخطأ الأكثر شيوعًا
ارتباك الزاوية! الخطأ الأكثر شيوعًا الذي يرتكبه المهندسون غير المتمرسين هو سوء فهم “الزاوية A” في الصيغ. احفظ هذا جيدًا: في الصيغة، A هي دائمًا زاوية الثني التي يقطعها المعدن أثناء الثني، وليست الزاوية النهائية الداخلة في الجزء المنتهي!
مثال على الثني بزاوية حادة:
افترض أنك تحتاج إلى جزء على شكل حرف V بزاوية شاملة نهائية مقدارها 60°. في هذه الحالة، تكون زاوية الثني التي يجتازها المعدن A = 180° − 60° = 120°.
في حسابك، يجب أن تستخدم 120° وليس 60°. مثال على ثني حادّ منفرج: إذا كنت بحاجة إلى جزء بزاوية شاملة مقدارها 135°،,
فإن زاوية الثني الفعلية التي يجتازها المعدن هي A = 180° − 135° = 45°. هذه هي الزاوية التي يجب استخدامها في المعادلة.
3) تحديات العملية
عملية الـHemming هي شكل متطرف من الثني الحاد، حيث يُطوى عادة حافّة الصفيحة على نفسها تمامًا لزيادة صلابة الحافة أو إزالة الحواف الحادة. عادةً ما تتضمن خطوتين:
أولاً، الثني إلى زاوية حادة جدًا (على سبيل المثال 30°)، ثم تسطيحها باستخدام قالب hemming. حساب الطول المسطح في هذه الحالة يتطلب خبرة متخصصة أو جداول ثني، حيث يخضع المعدن لتشوه لدن كبير أثناء عملية التسطيح.
(2) تعويض الارتداد الزنبركي: مقاومة “إرادة” المادة
الارتداد الزنبركي هو “العدو اللدود” المتأصل في جميع عمليات الثني، والتنبؤ الدقيق به وتعويضه يُعد جوهريًا في التصنيع عالي الدقة.
| فئة الطريقة | الوصف والمبدأ | إجراءات محددة / أمثلة | الخصائص والمزايا |
|---|---|---|---|
| الثني الزائد | قم بتعيين زاوية الثني أقل قليلًا من الزاوية المطلوبة، بالاعتماد على ارتداد المادة بحيث تعود تمامًا إلى الزاوية المرغوبة. | لزاوية هدف مقدارها 90°، اضبط زاوية الثني على 88°. | الطريقة الأبسط والأكثر استخدامًا على نطاق واسع، وتستند إلى الخبرة أو بيانات الاختبارات. |
| ضبط معلمات العملية | تحسين مختلف المعلمات في عملية الثني لكبح الارتداد الزنبركي، مما يسمح بمزيد من الوقت للتشوه اللدن. | تقليل سرعة التثقيب. زيادة زمن الثبات. قم بتطبيق قوة تثبيت أعلى (على سبيل المثال، التحول من الثني بالهواء إلى الثني السفلي). | يُتحكم في الأخطاء أثناء المعالجة، ويحسن دقة التشكيل. |
| البرمجيات والمحاكاة | استخدم الأدوات الرقمية للتنبؤ والتصحيح في الوقت الفعلي لتحقيق تحكم دقيق. | التنبؤ قبل الإنتاج: استخدم برنامج CAE مع تحليل العناصر المحدودة (FEA) للتنبؤ بالارتداد وتطبيق التعويض الرقمي. التصحيح في الوقت الفعلي: تضُم مكابح الضغط CNC الحديثة أنظمة قياس زاوية بالليزر لقياس الزوايا في الوقت الفعلي وضبط الانحناءة التالية تلقائيًا. | دقة عالية، أتمتة عالية، وتقليل لتكاليف المحاولة والخطأ في المراحل الأولى. |
5.2 قائمة التحقق من تشخيص الأعطال: كيفية استكشاف أبعاد النشر غير الصحيحة بشكل منهجي
عندما تكون أبعاد القطعة الأولى المنتجة غير صحيحة، تجنب تعديل إعدادات الماكينة بشكل عشوائي مثل دجاجة بدون رأس. الخبير الحقيقي، مثل الطبيب المتمرس، يتبع إجراء تشخيصيًا منهجيًا — يبدأ من الأسباب الأكثر احتمالاً والأسهل فحصًا، ويفحص خطوة بخطوة لتحديد المشكلة الجذرية بدقة. للحصول على تحليل أعمق للمشاكل الشائعة، راجع دليلنا حول المشاكل الثمانية الشائعة في ثني مكابح الضغط يقدم رؤى إضافية.

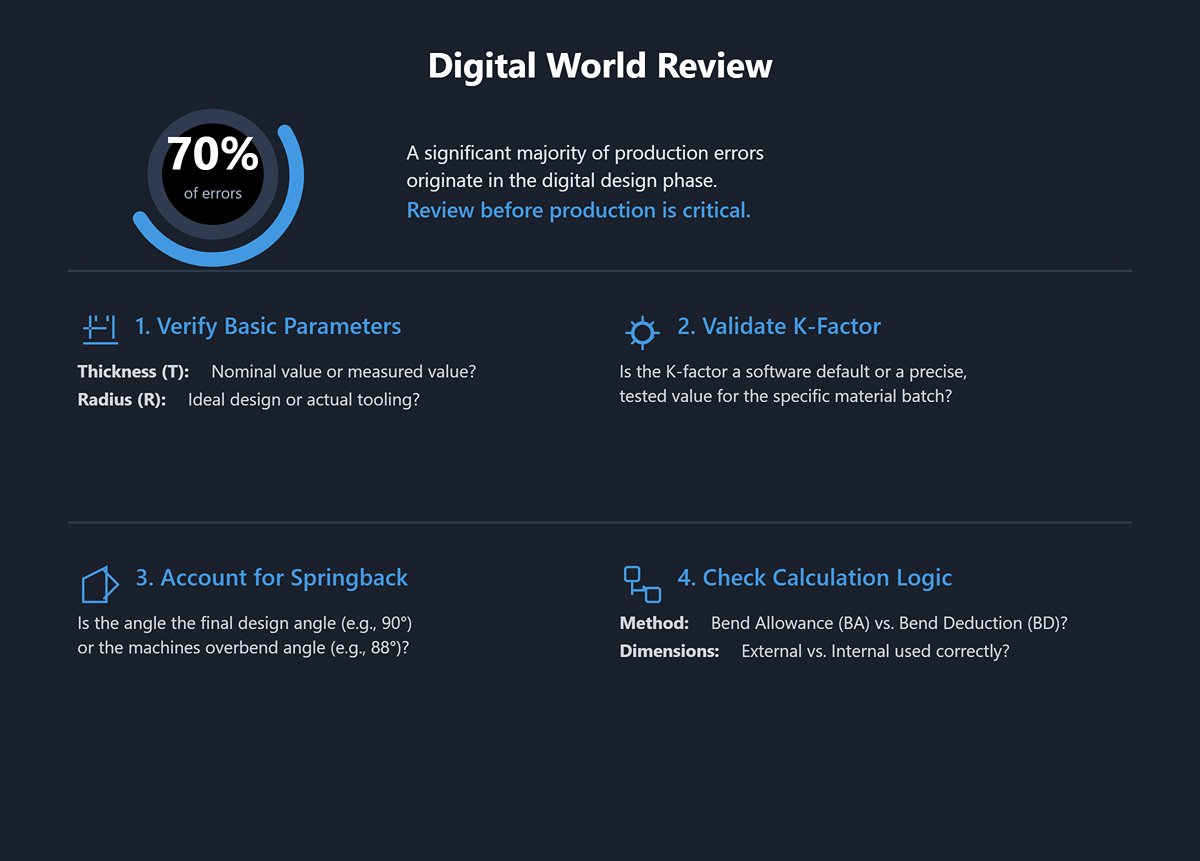

(1) مراجعة العالم الرقمي
سبعون بالمائة من الأخطاء تنشأ هنا. قبل التعامل مع أي معدات مادية، راجع المخطط الرقمي الخاص بك بدقة.
1) هل المعاملات الأساسية “قيم مقاسة”؟ السماكة (T): هل تستخدم السماكة الاسمية (على سبيل المثال 2.0 مم) أم المتوسط المقاس بواسطة ميكرومتر في نقاط متعددة على المادة (على سبيل المثال 2.03 مم)؟ نصف القطر (R): هل تستخدم نصف القطر المثالي من الرسم، أم نصف القطر الفعلي لأداتك؟ فالأدوات تتآكل وأنصاف الأقطار تتغير بمرور الوقت.
2) هل تم التحقق من عامل K؟ هل تستخدم القيمة الافتراضية في البرنامج، أم “عامل K الحقيقي” الدقيق الذي تم الحصول عليه من “طريقة الثني الاختباري الدقيق” في القسم 4.3، والمخصص لدفعة المواد الحالية والمعدات الخاصة بك؟
3) هل أخذت الارتداد في الزاوية بعين الاعتبار؟ هل الزاوية في حساباتك هي زاوية التصميم النهائية المستهدفة (90°)، أم زاوية الثني الزائدة الفعلية (88°) المستخدمة على الماكينة لتعويض الارتداد؟
4) هل هناك ارتباك في منطق الحساب؟ تحقق سريعًا من حساباتك. هل خلطت بين معادلات بدل الانحناء (BA) وخصم الانحناء (BD)؟ هل استخدمت الأبعاد الخارجية بدلاً من الداخلية بالخطأ؟

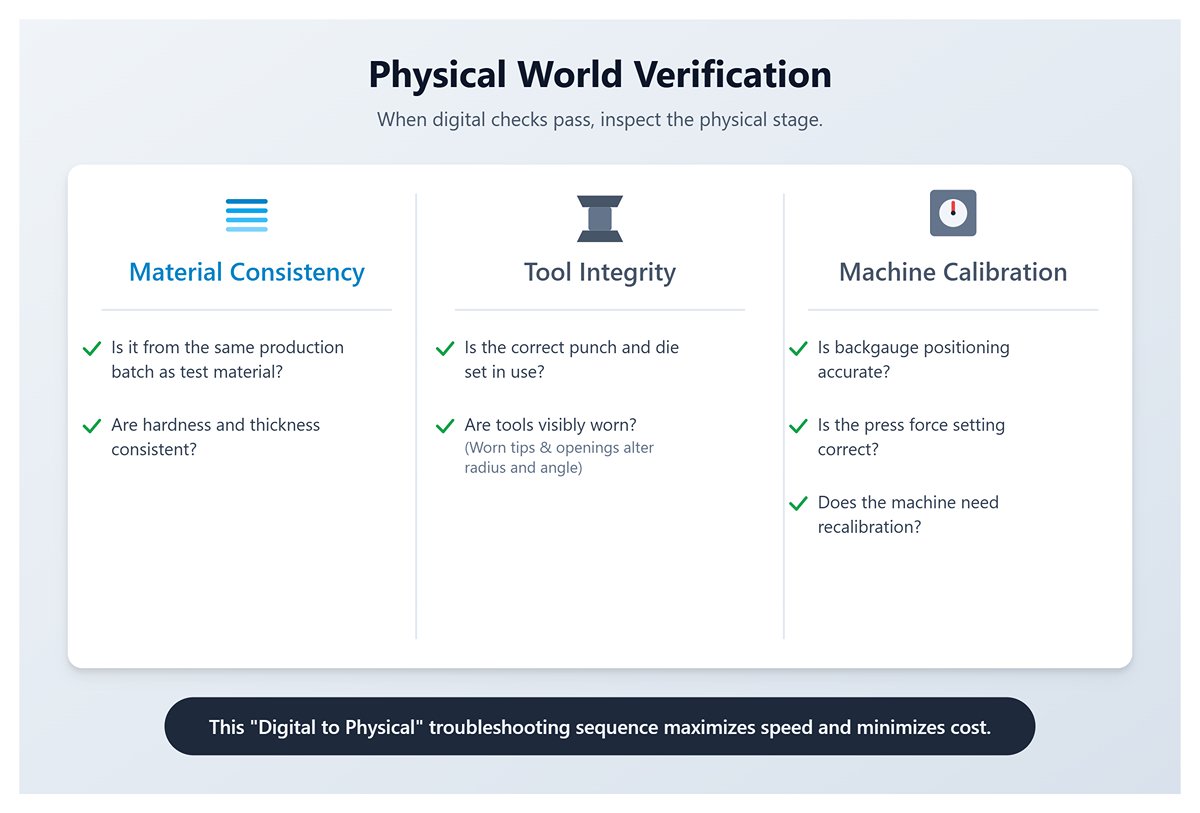

(2) التحقق من العالم المادي
إذا كانت مراجعة العالم الرقمي سليمة بالكامل، فالمشكلة يجب أن تكون في مرحلة المعالجة الفعلية.
1) هل المادة متسقة؟ هل مادة الإنتاج من نفس الدفعة التي استخدمتها في الاختبار أو الحسابات؟ حتى الفروقات الطفيفة في الصلابة والسماكة بين الدُفعات يمكن أن تكون حرجة.
2) هل الأدوات متطابقة وسليمة؟ هل استخدم المشغل مجموعة الثقب والقالب الصحيحة؟ هل أي من الأداتين يظهر عليها تآكل واضح؟ ستحتوي أطراف الثقب المتآكلة على نصف قطر أكبر، ويمكن أن تسبب الفتحات المشوهة على شكل V انحراف نصف القطر وزاوية التشكيل الفعلية عن القيم النظرية.
3) هل الماكينة مُعايرة؟ هل موضع المؤخرة (backgauge) في مكبس الثني دقيق؟ هل إعداد قوة الضغط صحيح؟ هل تحتاج الماكينة نفسها إلى إعادة معايرة؟
تساعدك هذه الخطوات المتسلسلة من “الرقمية” إلى “الفيزيائية” على تحديد السبب الجذري بسرعة قصوى وتكلفة دنيا، بدلاً من التخبط في الظلام بالاعتماد على التخمين.

Ⅵ. الخاتمة
تكمن جوهر صناعة الصفائح المعدنية في إتقان المبادئ التالية: عامل K هو الأساس — معلمة ديناميكية تتأثر بالمادة والعملية والهندسة، وليست قيمة ثابتة؛ أما BA وBD فهما الطريقتان — بدل الثني وخصم الثني هما مساران حسابيان متكافئان، ويجب أن تكون ماهراً في التحويل بينهما؛ اختبار الثني الفيزيائي هو المعيار الذهبي — إذ يُستمد منه “عامل K الحقيقي” من الاختبارات الواقعية على نظام موثوق. مكبس الثني وهو المفتاح لبناء قاعدة بيانات عملية دقيقة ومخصصة. فقط من خلال فهم الخوارزميات الأساسية يمكنك التحكم بها بفعالية بدلاً من اتباعها بشكل أعمى.
في المستقبل، ستندمج صناعة الصفائح المعدنية بعمق مع الذكاء الاصطناعي والمحاكاة. سيتنبأ التحليل بالعناصر المحدودة (FEA) بدقة بارتداد الزنبرك والإجهاد في بيئة افتراضية، مما يقلل بشكل كبير من التجارب والأخطاء المادية؛ سيتعلم الذكاء الاصطناعي (AI) من البيانات التاريخية ليقترح بشكل تلقائي عوامل K المثلى ومعلمات العمليات، ليصبح “خبير عملية افتراضي”. ستتطور المعلمات مثل عامل K لتصبح خيوطاً رقمية محورية تقود المصانع الذكية، حيث تتدفق البيانات بسلاسة من التصميم، عبر أنظمة ERP وMES، مباشرة إلى تحكم الماكينة في نظام متقدم. آلة ثني الصفائح CNC— يتم تحسينه باستمرار من خلال تغذية راجعة في الوقت الحقيقي من أجهزة الاستشعار.
يمثل هذا التحول انتقالاً في التصنيع من كونه قائماً على الخبرة إلى كونه قائماً على البيانات، ومن التحسين النقطي إلى التعاون عبر السلسلة الكاملة. إن خبراء التصنيع الذين يفهمون المبادئ الأساسية بعمق سيكونون القوة الأساسية التي تقود عصر التصنيع الدقيق القائم على البيانات والذكاء. إذا كنت تطمح إلى أن تكون في طليعة هذا التطور،, اتصل بنا لاستكشاف كيف يمكن لحلولنا المتقدمة تمكين إنتاجك.
