المادة والقوة
قدّم درجة المادة، وقوة الشد، ونطاق السماكة، وأقصى طول للثني، وحساب القوة لفتحة القالب المحددة.
مكبح الثني | سلسلة WC67K/E
مكبح الضغط NC
مزامنة قضيب الالتواء وتحديد موضع المصد الخلفي القابل للبرمجة لعمليات ثني مباشرة وقابلة للتكرار.
المواصفات الفنية
المواصفات الفنية لـ WC67K/E
استخدم الطراز الدقيق وتعيين K/E للقوة، وطول العمل، والحركة، والفتح، والمحرك، والمضخة، والأبعاد. أوزان الماكينة هي قيم مرجعية؛ تأكد من التكوين والوزن المسلم في عرض السعر.
| الطراز | قوة الانحناء | طول الانحناء | خزان الزيت | سرعة الاقتراب | سرعة العمل | سرعة الرجوع | شوط X | سرعة X | المسافة بين الأعمدة | عمق الحلق | ضربة الكباس | ارتفاع الفتح | المحرك الرئيسي | المضخة | الوزن | الأبعاد الكلية |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| الوحدة | كيلو نيوتن | مم | لتر | مم/ثانية | مم/ثانية | مم/ثانية | مم | مم/ثانية | مم | مم | مم | مم | كيلوواط | مل/دورة | ت | طول×عرض×ارتفاع مم |
| WC67K-30t/1600 | 300 | 1600 | 80 | 120 | 17 | 160 | 600 | 150 | 1300 | 200 | 80 | 335 | 5.5 | 11 | 2.1 | 1800×1200×1700 |
| WC67K/E-30t/2000 | 300 | 2000 | 100 | 140 | 17 | 160 | 600 | 150 | 1600 | 200 | 80 | 335 | 5.5 | 11 | 2200×1200×1700 | |
| WC67K/E-40t/2500 | 400 | 2500 | 170 | 110 | 15 | 90 | 600 | 150 | 2030 | 250 | 100 | 355 | 5.5 | 13 | 2700×1200×1900 | |
| WC67K-63t/2500 | 630 | 2500 | 170 | 100 | 10 | 70 | 600 | 150 | 2050 | 250 | 120 | 370 | 5.5 | 13 | 4.1 | 2500×1350×2282 |
| WC67K/E-80t/2500 | 800 | 2500 | 170 | 110 | 10 | 80 | 600 | 150 | 2050 | 250 | 120 | 380 | 5.5 | 16 | 2500×1400×2150 | |
| WC67K/E-100t/2500 | 1000 | 2500 | 260 | 90 | 7.5 | 70 | 600 | 150 | 2050 | 320 | 160 | 430 | 7.5 | 16 | 2500×1500×2200 | |
| WC67K-100t/3200 | 1000 | 3200 | 260 | 100 | 7.5 | 70 | 600 | 150 | 2510 | 320 | 160 | 430 | 7.5 | 16 | 6.7 | 3200×1500×2300 |
| WC67E-100t/4000 | 1000 | 4000 | 260 | 120 | 7.5 | 70 | 600 | 150 | 3100 | 420 | 160 | 430 | 7.5 | 16 | 4000×1500×2400 | |
| WC67K-100t/4000 | 1000 | 4000 | 260 | 120 | 7.5 | 70 | 600 | 150 | 3100 | 420 | 160 | 430 | 7.5 | 16 | 8.4 | 4000×1500×2400 |
| WC67K/E-125t/2500 | 1250 | 2500 | 260 | 90 | 7 | 65 | 600 | 150 | 2050 | 320 | 160 | 430 | 7.5 | 16 | 2570×1620×2450 | |
| WC67K-125t/3200 | 1250 | 3200 | 260 | 95 | 7 | 65 | 600 | 150 | 2510 | 320 | 160 | 430 | 7.5 | 16 | 7.1 | 3200×1600×2350 |
| WC67E-125t/4000 | 1250 | 4000 | 260 | 110 | 7 | 65 | 600 | 150 | 3100 | 420 | 160 | 430 | 7.5 | 16 | 4000×1750×2590 | |
| WC67K-125t/4000 | 1250 | 4000 | 260 | 110 | 7 | 65 | 600 | 150 | 3100 | 420 | 160 | 430 | 7.5 | 16 | 9 | 4000×1750×2590 |
| WC67K/E-125t/5000 | 1250 | 5000 | 260 | 120 | 7 | 65 | 600 | 150 | 3800 | 320 | 160 | 430 | 7.5 | 16 | 11.5 | 5000×1600×2450 |
| WC67K/E-125t/6000 | 1250 | 6000 | 260 | 130 | 7 | 65 | 600 | 150 | 4800 | 320 | 160 | 430 | 7.5 | 16 | 14.6 | 6000×1600×2450 |
| WC67K/E-160t/2500 | 1600 | 2500 | 260 | 110 | 7 | 75 | 600 | 150 | 2050 | 350 | 200 | 480 | 11 | 20 | 2500×1650×2700 | |
| WC67K-160t/3200 | 1600 | 3200 | 260 | 110 | 7 | 75 | 600 | 150 | 2510 | 350 | 200 | 480 | 11 | 20 | 9.8 | 3200×1650×2800 |
| WC67K-160t/4000 | 1600 | 4000 | 260 | 110 | 7 | 75 | 600 | 150 | 3100 | 350 | 200 | 480 | 11 | 20 | 11.5 | 4000×1650×2800 |
| WC67K/E-160t/5000 | 1600 | 5000 | 260 | 120 | 7 | 75 | 600 | 150 | 3800 | 350 | 200 | 480 | 11 | 20 | 13.5 | 5000×1750×3100 |
| WC67K/E-160t/6000 | 1600 | 6000 | 260 | 120 | 7 | 75 | 600 | 150 | 4800 | 350 | 200 | 480 | 11 | 20 | 16.5 | 6000×1750×3300 |
| WC67K-200T/3200 | 2000 | 3200 | 435 | 100 | 8.5 | 65 | 600 | 150 | 2510 | 350 | 200 | 480 | 15 | 32 | 11.4 | 3200×1650×2800 |
| WC67K-200T/4000 | 2000 | 4000 | 435 | 100 | 8.5 | 65 | 600 | 150 | 3100 | 350 | 200 | 480 | 15 | 32 | 13.7 | 4000×1650×2800 |
| WC67K/E-200T/5000 | 2000 | 5000 | 435 | 100 | 8.5 | 65 | 600 | 150 | 3800 | 350 | 200 | 480 | 15 | 32 | 16.4 | 5000×1950×3100 |
| WC67K/E-200T/6000 | 2000 | 6000 | 435 | 100 | 8.5 | 65 | 600 | 150 | 4800 | 350 | 200 | 480 | 15 | 32 | 22.5 | 6000×1950×3100 |
| WC67K-250T/3200 | 2500 | 3200 | 435 | 100 | 8 | 75 | 600 | 150 | 2600 | 400 | 250 | 580 | 18.5 | 40 | 15.5 | 3300×2100×3150 |
| WC67K-250T/4000 | 2500 | 4000 | 435 | 100 | 8 | 75 | 600 | 150 | 3100 | 400 | 250 | 580 | 18.5 | 40 | 17.6 | 4000×2100×3150 |
| WC67K/E-250T/5000 | 2500 | 5000 | 435 | 100 | 8 | 75 | 600 | 150 | 3800 | 400 | 250 | 580 | 18.5 | 40 | 21 | 5000×2100×3200 |
| WC67K/E-250T/6000 | 2500 | 6000 | 540 | 100 | 8 | 75 | 600 | 150 | 4800 | 400 | 250 | 580 | 18.5 | 40 | 23.5 | 6000×2100×3200 |
| WC67K-300T/3200 | 3000 | 3200 | 540 | 90 | 8 | 75 | 600 | 150 | 2600 | 400 | 250 | 580 | 18.5 | 40 | 17.1 | 3200×2200×3200 |
| WC67K-300T/4000 | 3000 | 4000 | 540 | 100 | 8 | 75 | 600 | 150 | 3100 | 400 | 250 | 580 | 18.5 | 40 | 18.8 | 4000×2200×3200 |
| WC67K/E-300T/5000 | 3000 | 5000 | 540 | 110 | 8 | 75 | 600 | 150 | 3800 | 400 | 250 | 580 | 18.5 | 40 | 24 | 5000×2200×3200 |
| WC67K/E-300T/6000 | 3000 | 6000 | 540 | 130 | 8 | 75 | 600 | 150 | 4800 | 400 | 250 | 580 | 18.5 | 40 | 28 | 6000×2200×3200 |
| WC67K/E-400T/3200 | 4000 | 3200 | 540 | 90 | 7 | 75 | 600 | 150 | 2500 | 400 | 250 | 580 | 22 | 50 | 20.3 | 3300×2400×3200 |
| WC67K/E-400T/4000 | 4000 | 4000 | 540 | 90 | 7 | 75 | 600 | 150 | 3100 | 400 | 250 | 580 | 22 | 50 | 23.8 | 4000×2400×3200 |
| WC67K/E-400T/5000 | 4000 | 5000 | 550 | 90 | 7 | 75 | 850 | 150 | 3800 | 400 | 250 | 580 | 22 | 50 | 27.9 | 5000×2400×3200 |
| WC67K/E-400T/6000 | 4000 | 6000 | 550 | 90 | 7 | 75 | 850 | 150 | 4800 | 400 | 250 | 580 | 22 | 50 | 33 | 6000×2400×3200 |
مدخلات الثني
اختر تكوين NC لأعمال الثني الخاصة بك
ابدأ بالمادة، والهندسة، وحمل الأدوات، ووظائف التموضع المطلوبة للإنتاج المتكرر.
02
هندسة القطعة
شارك أبعاد الحافة، وعمق الصندوق، ونصف القطر، وتسلسل الثني، والحواف المرجعية التي يجب أن يحددها المقياس الخلفي.
03
الأدوات والتفاوت
حدد ملفات تعريف السندان والقالب، وحمل الخط المسموح به، وطريقة التثبيت، وزاوية أو تفاوت الأبعاد المراد فحصها.
04
الإنتاج والسلامة
سجّل حجم الدفعة، وتغييرات البرنامج، واحتياجات الدعم، ووظائف وحدة التحكم، والحماية، ومتطلبات الوجهة.
الآلة قيد التشغيل
شاهد مكبس الثني NC أثناء التشغيل
شاهد تسلسل تشغيل مكبس الثني NC، ثم قارن بين أنظمة المزامنة، وتحديد المواقع، والأدوات، والسلامة الخاصة به أدناه.
شاهد على يوتيوب (يفتح في علامة تبويب جديدة)أنظمة المنتج
داخل نظام الثني NC

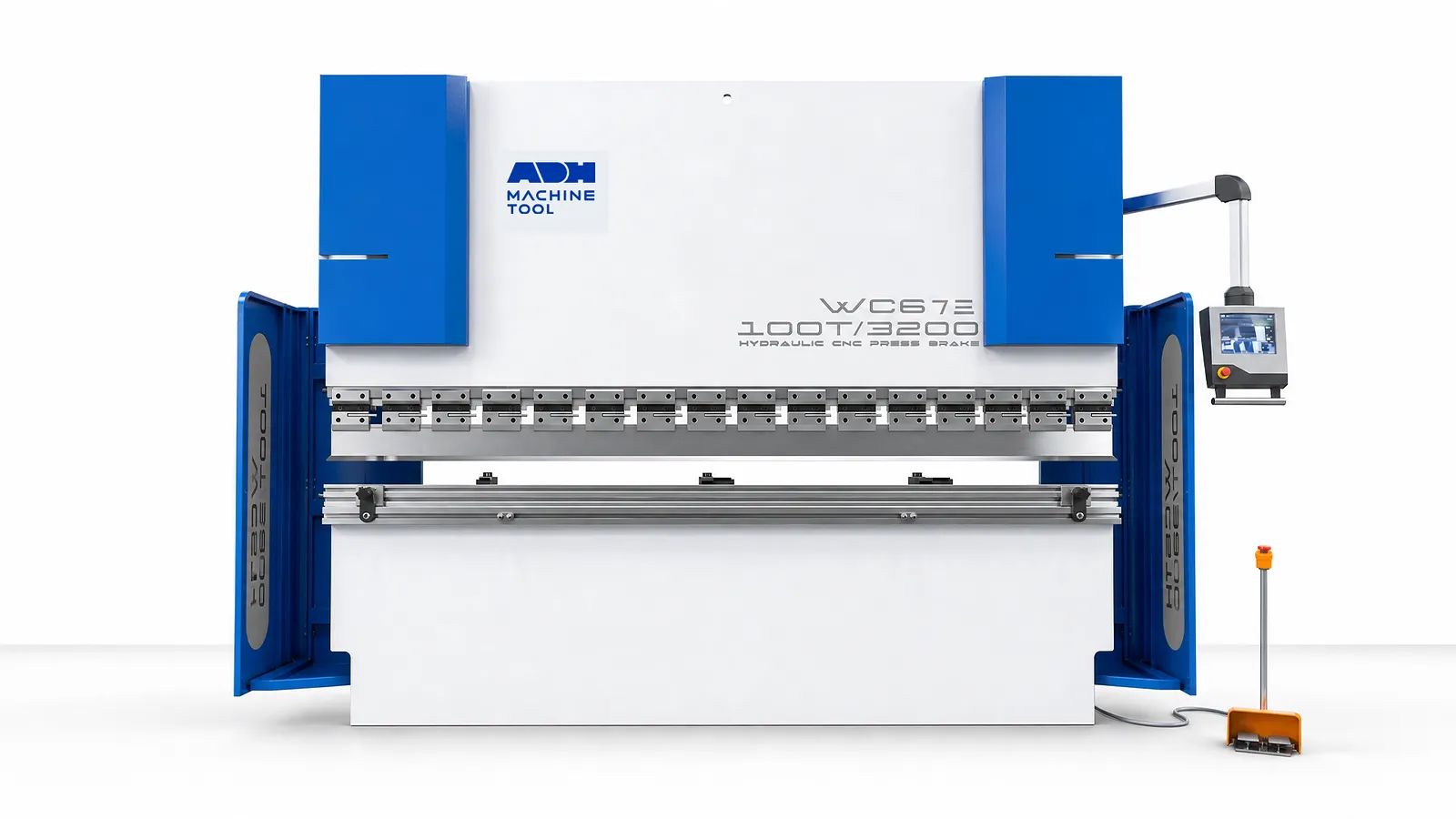

يستخدم WC67K/E قضيب التواء ميكانيكي لمزامنة الكبش. يحدد تحديد المواقع المبرمج، واختيار الأداة، وسير عمل المشغل مدى ملاءمته لأعمال الثني الخاصة بك.
قضيب الالتواء والمحرك الهيدروليكي

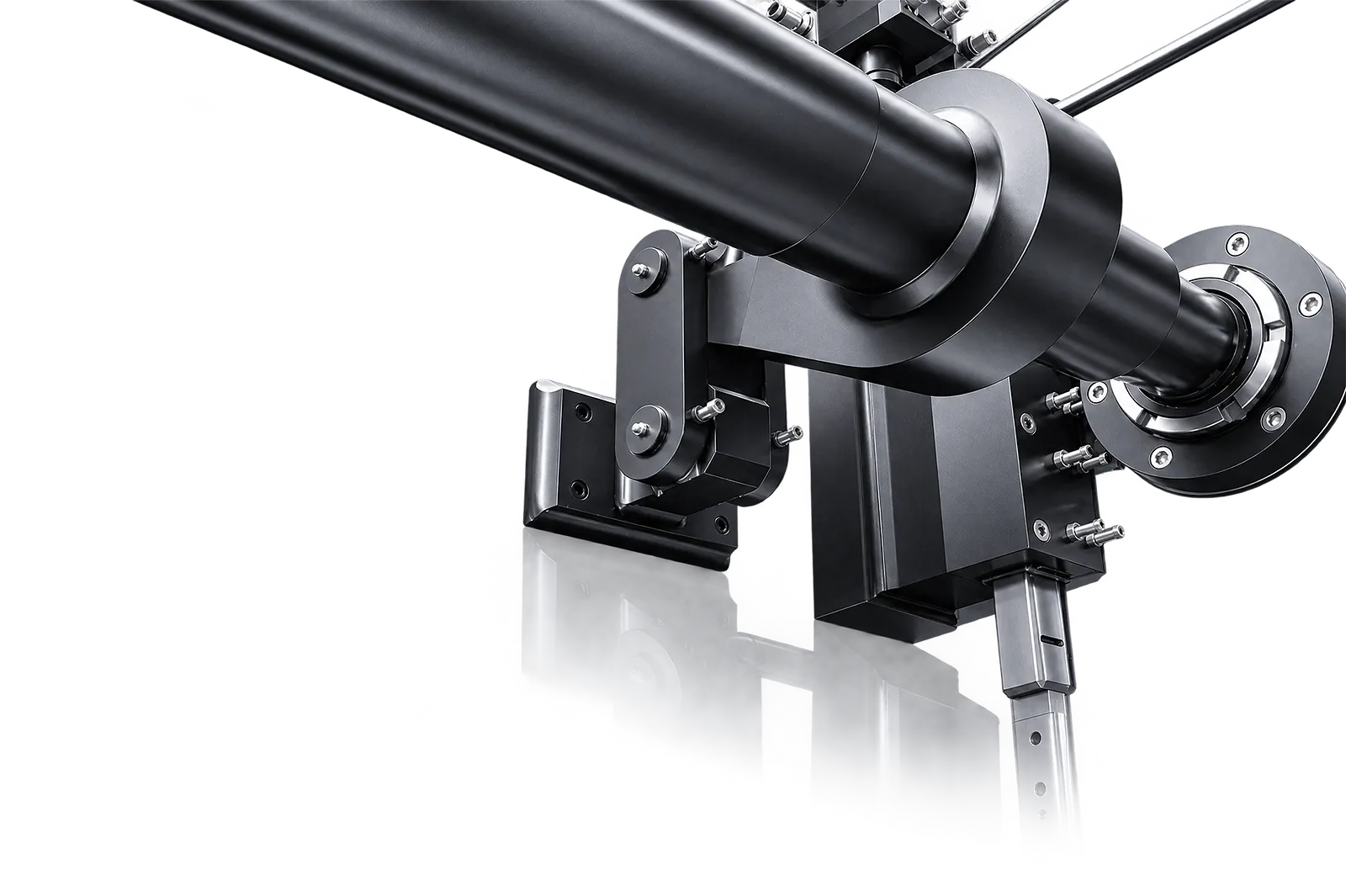

قضيب الالتواء
مزامنة الكبش ميكانيكياً
يربط قضيب الالتواء جانبي الكبش في بنية NC هذه.
يختلف هذا عن التحكم المستقل في التغذية الراجعة Y1/Y2؛ قم بتقييمه مقابل التفاوتات المطلوبة.

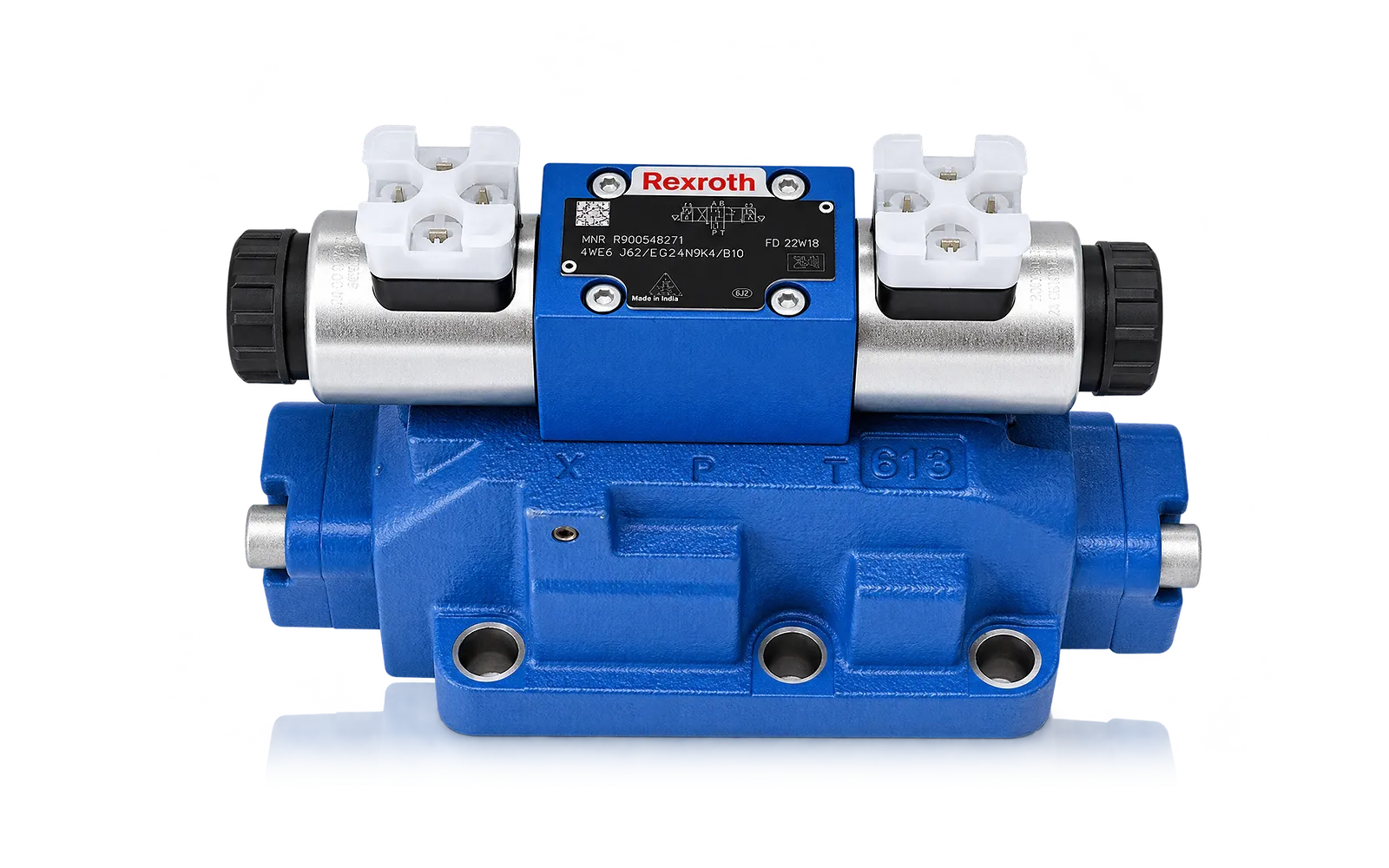

المحرك الهيدروليكي
توفير حركة الثني
تقوم الأسطوانات الهيدروليكية بتحريك الكبش، بينما تحدد السدادات الميكانيكية موضعه السفلي.
اقرأ القوة، والشوط، وسرعات العمل من طراز WC67K/E المحدد.
المصد الخلفي المبرمج
02
كرر مرجع الحافة

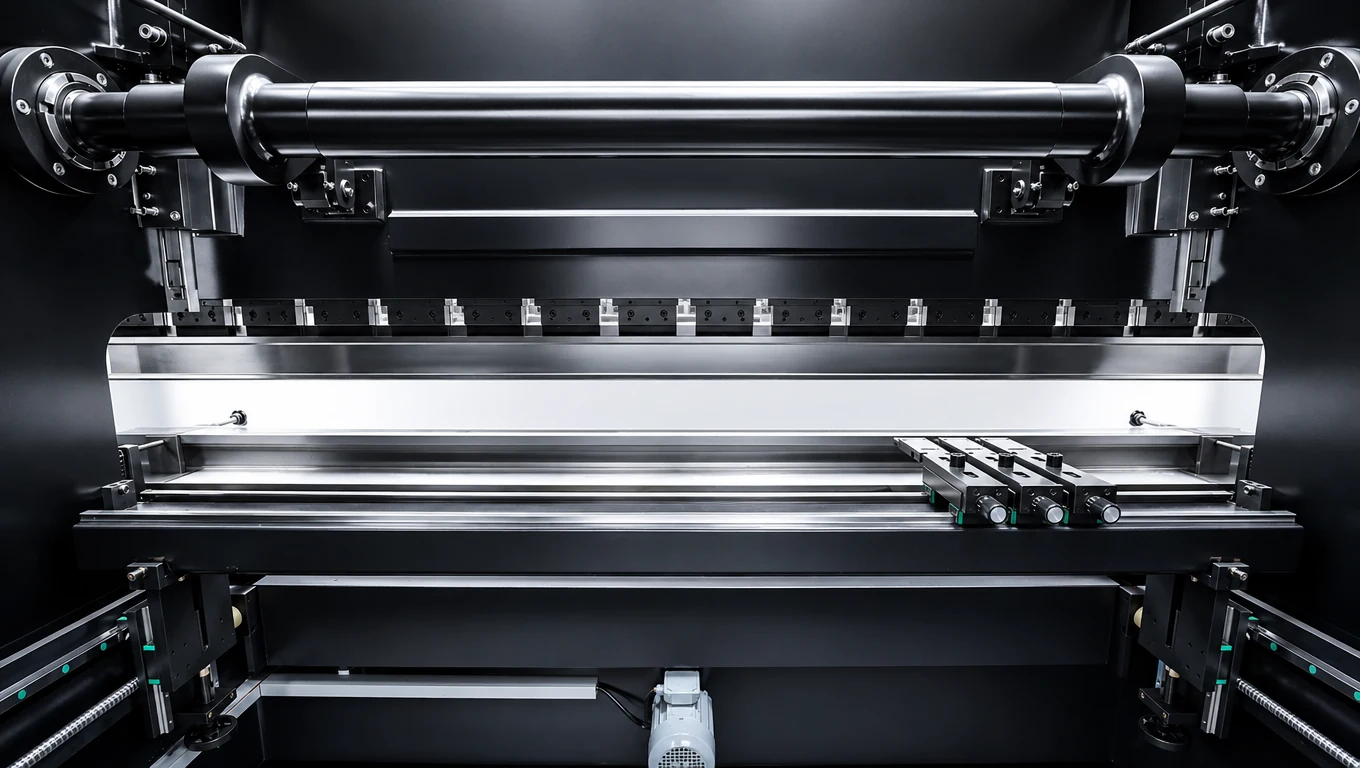

يحدد المصد الخلفي X حافة المرجع للثنيات المتتالية. يؤثر ترتيب الأصابع والارتفاع المتاح أو الضبط الجانبي على الوصول إلى قطعة العمل.
تحقق من أقصر حافة، وثنيات الإرجاع، والمسافة المطلوبة. تعتمد وظائف R و Z على حزمة تحديد المواقع.
التحكم الرقمي (NC) والإعداد
03
استدعاء تسلسل تحديد المواقع

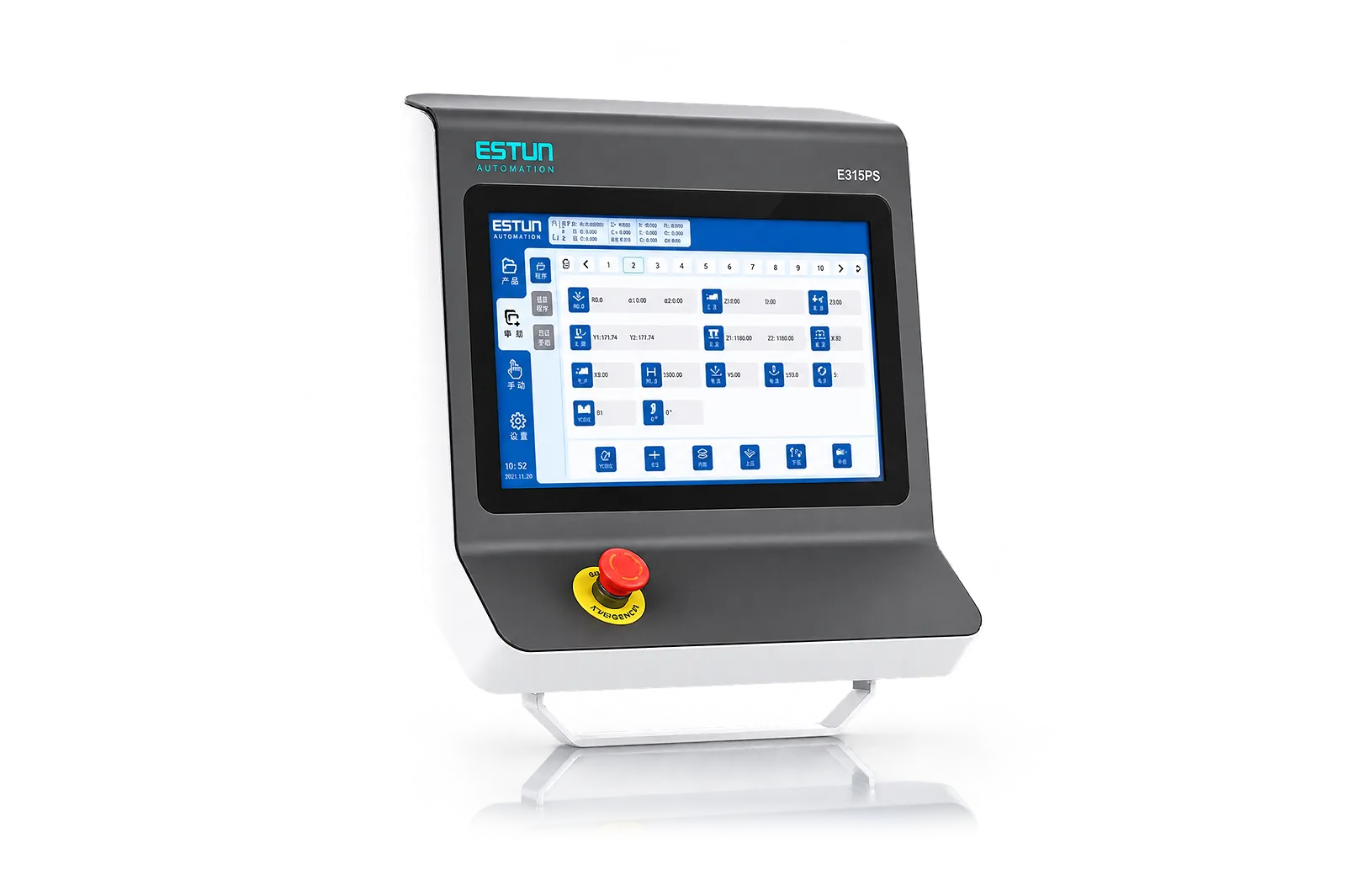

يدير جهاز التحكم الرقمي (NC) وظائف تحديد المواقع والبرمجة المتاحة للعمل المتكرر. تحدد قدراته كيفية قيام المشغلين بإدخال الوظيفة واستدعائها وتعديلها.
راجع وحدة التحكم الموردة في تسلسل الأجزاء المعتاد لديك. تحقق من المواضع التي تمت برمجتها وتلك التي تظل تغييرات إعدادها يدوية.
الأدوات والتعويض
الأدوات
طابق الأدوات مع الثنية

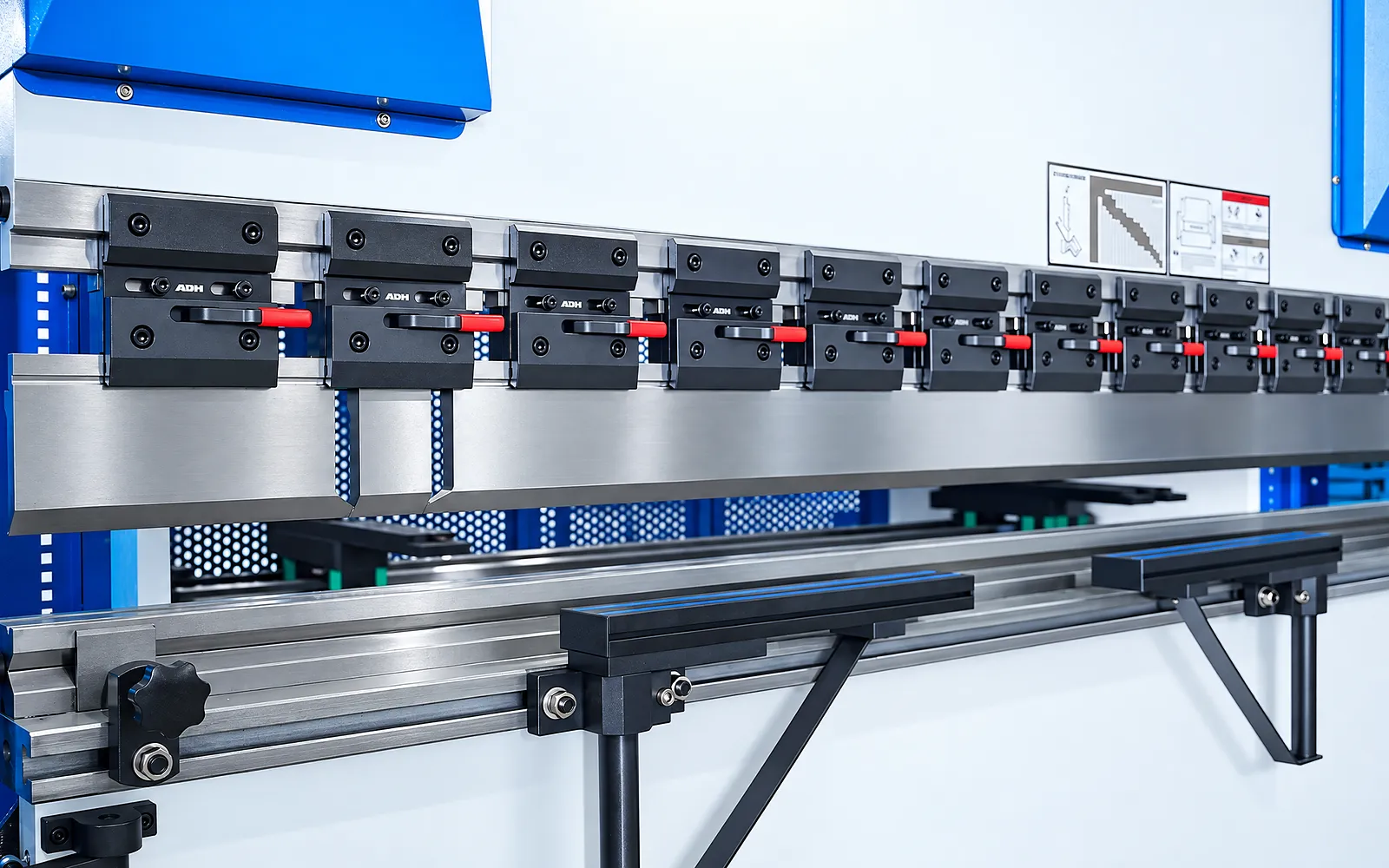

يحدد شكل القالب (Punch)، وفتحة القالب (Die)، وواجهة الأداة هندسة التشكيل والحمل.
حدد مجموعة الأدوات، وتوافق المشبك، وسعة التحميل للجزء الفعلي.

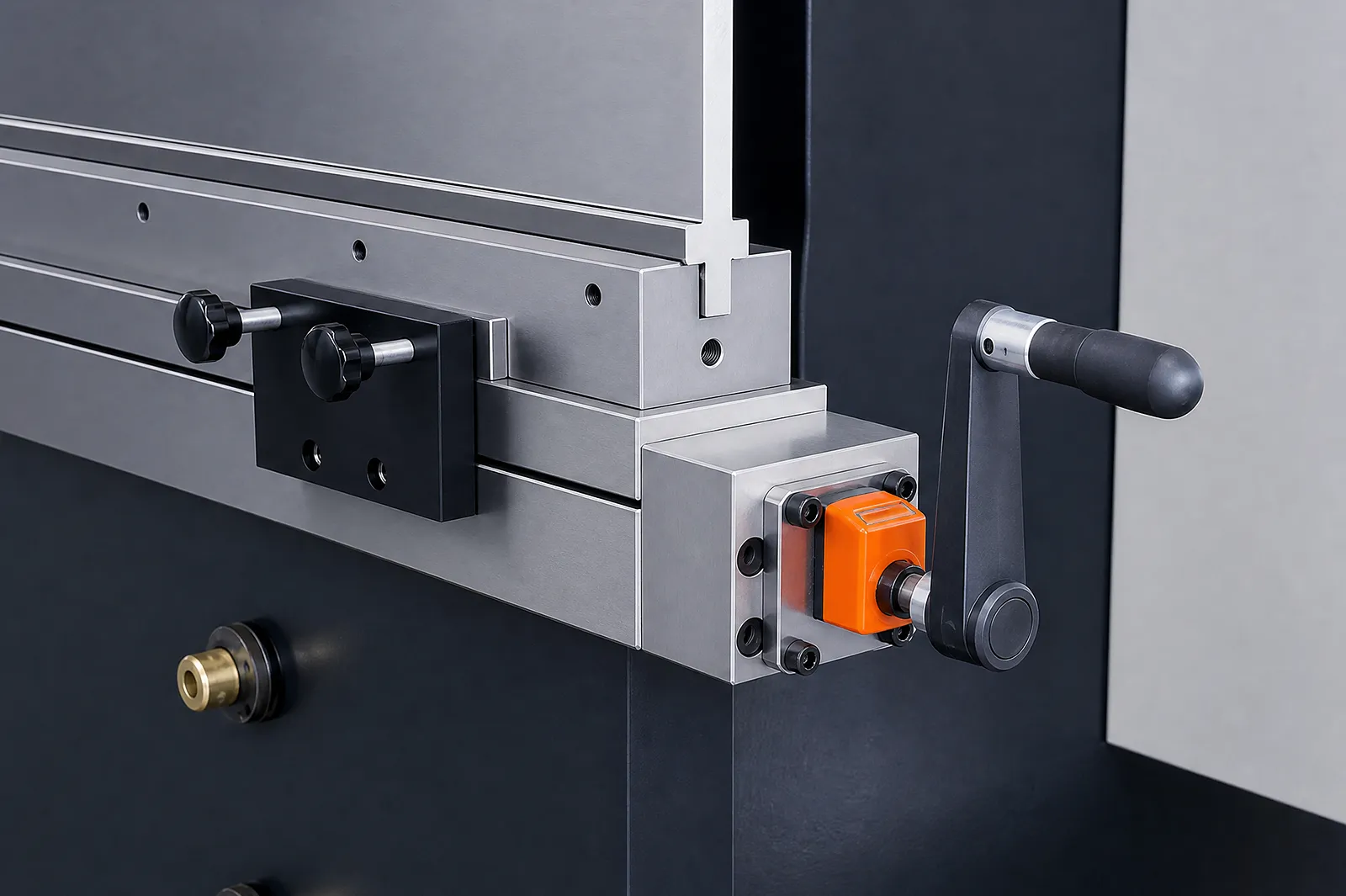

التعويض
معالجة الانحراف تحت الحمل
يعالج التعويض، حيثما تم تضمينه، الانحراف على طول مسافة العمل.
راجع الزاوية المطلوبة والاستقامة على المادة المقصودة وطول الثنية.
سير عمل المشغل وفحوصات الأجزاء
سير عمل المشغل
خطط لمهمة الثني اليدوية

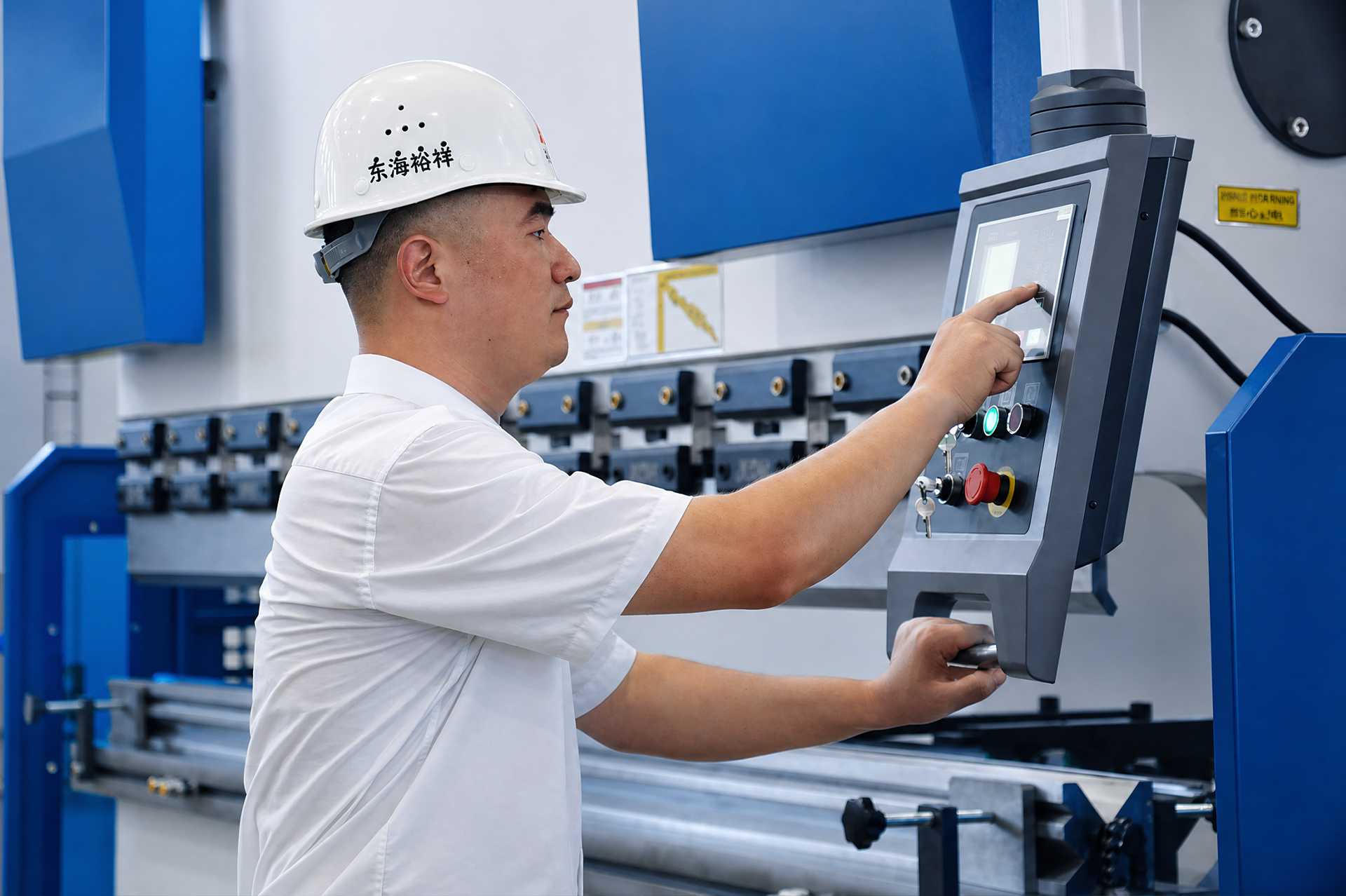

يقوم المشغل بوضع الجزء ودعمه وإعادة توجيهه بين الثنيات.
