تضغط على الدواسة. ينزل الكباس بقوة مقدارها 100 طن. يأنّ لوح الفولاذ البارد سماكة 10 قياسًا، ويصل إلى قاع قالب الـV، ثم ترفع قدمك عن الدواسة. تُخرج القطعة متوقعًا الحصول على زاوية دقيقة مقدارها 90 درجة. وبدلًا من ذلك، تجدها 93 درجة، مع وجود تصدع شعري يمتد على طول نصف القطر الخارجي.

رد فعلك الأول هو أن تعيدها إلى الماكينة، وتضبط شوط الكباس، وتضغط الدواسة بقوة أكبر. لكن صفيحة المعدن ليست طينًا. فهي لا تأخذ ببساطة شكل القوة التي تُجبرها عليها.

إذا كنت تريد تكوين تصور ذهني أوضح عمّا يحدث فعليًا بين الثاقب والقالب والمادة في هذه اللحظة، فإن هذا التحليل الفني لـ كيفية عمل مكبس الثني يشرح الميكانيكا خطوة بخطوة — من تطبيق القوة إلى الارتداد المرن. الشركات المصنّعة مثل ADH Machine Tool، التي تُطوّر أنظمة الثني CNC من خلال البحث والتطوير والاختبار عبر مكابح الضغط وأنظمة الأتمتة، تصمم معداتها وفقًا لهذه المبادئ الهندسية والمادية وليس بناءً على القوة فقط.

ثني المعدن يشبه التفاوض أكثر من كونه صراع قوة. فإذا حاولت التغلب على المعدن بالقوة، فغالبًا ما ستتلف كمية كبيرة من المواد المكلفة قبل منتصف اليوم.

ذو صلة: إتقان تشكيل المكابح الضاغطة CNC

فخ القوة الغاشمة: لماذا يؤدي "الضغط بقوة أكبر" إلى تلف القطعة

عندما تقف أمام آلة قادرة على توليد ضغط يبلغ 200,000 رطل لكل قدم مربع، فمن السهل أن تتعامل مع كل مشكلة وكأنها شيء يجب دَكّه في مكانه. قد تفكر في الثاقب كأنه سندان، والقالب كأنه قالب صب. ومع ذلك، إذا اعتمدت على القوة وحدها لتحديد زاوية الثني، فأنت تعمل بعكس الفيزياء الأساسية لعلم المعادن.

ما الذي يحدث فعليًا على طول المحور المحايد للمعدن أثناء الثني؟

امسك ممحاة مطاطية سميكة واثنها إلى النصف. راقب الحواف. ينشد الجزء الخارجي من المنحنى ويتمدّد، بينما الجزء الداخلي ينضغط ويتجعد. ومع ذلك، يبقى في مركز الممحاة تمامًا طبقة رقيقة لا يتغير طولها.

هذا هو المحور المحايد. وسلوك الصفائح المعدنية متماثل بالطريقة نفسها.

عندما يضغط الثاقب المادة داخل القالب، يصبح نصف القطر الخارجي للفولاذ في حالة شد ويتمدد، بينما نصف القطر الداخلي في حالة ضغط وينكمش. المحور المحايد هو المنطقة الوحيدة في الصفيحة التي لا يتغير طولها. وعندما يُرفع الكباس، تدفع الألياف الداخلية المنضغطة نحو الخارج، بينما تسحب الألياف الخارجية المتمددة نحو الداخل. هذه هي ظاهرة الارتداد (springback). في الثني الهوائي القياسي، لا يمكنك القضاء على الارتداد فقط بزيادة القوة. فكيف يمكن إذًا التحكم في مادة تحاول عكس ما قمت به؟

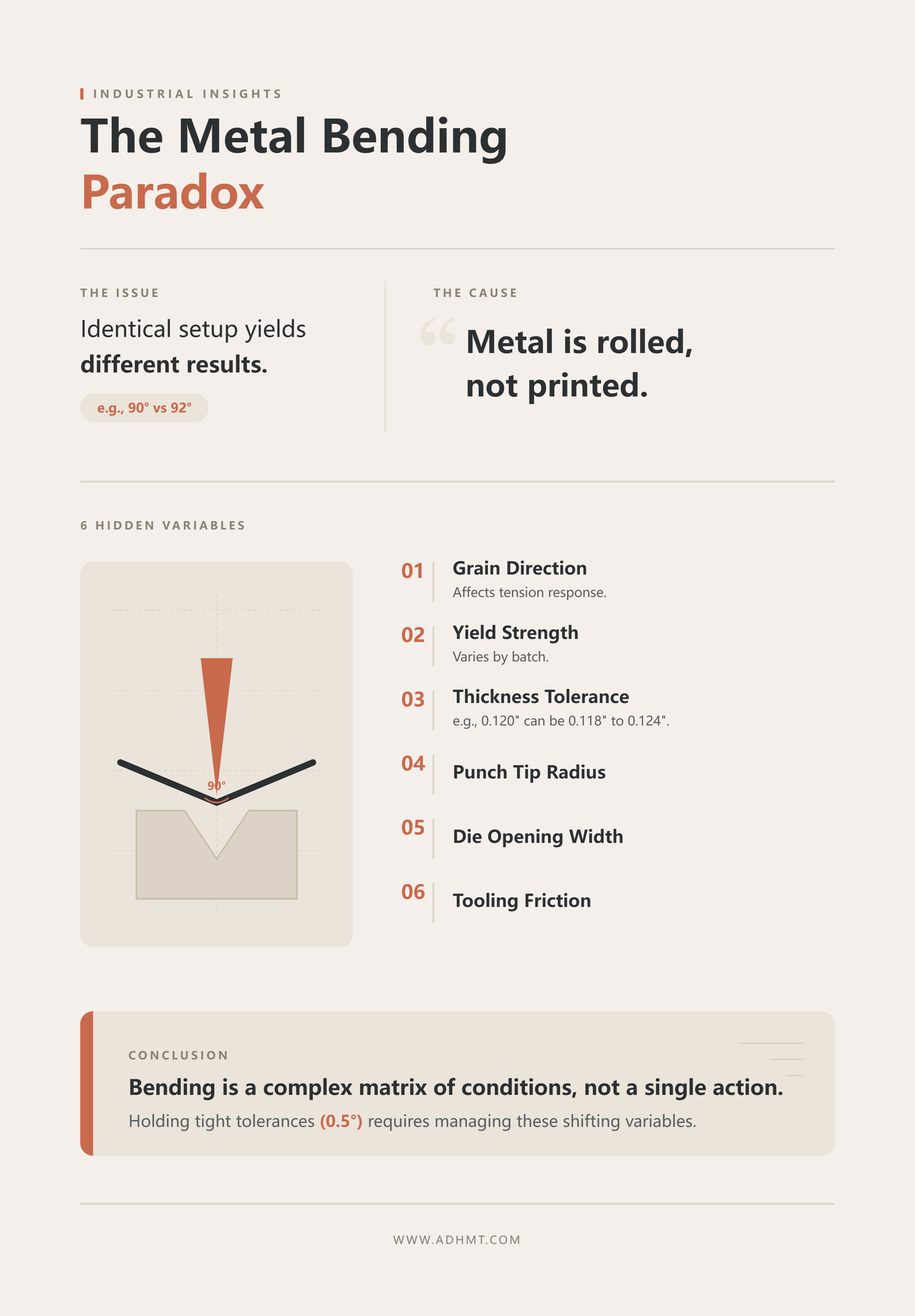

إجراء واحد، ستة متغيرات: لماذا تنتج الصفائح المتشابهة ظاهريًا نتائج مختلفة

خذ لوحين من الألومنيوم بسماكة ‎0.120‎ بوصة يبدوان متماثلين لكن من منصّتين مختلفتين. اثنهما باستخدام الأدوات نفسها، وعمق الكباس نفسه، والقوة نفسها. أحدهما يصل إلى 90 درجة، والآخر يتوقف عند 92 درجة.

لماذا؟ لأن المعدن يُدَحرج، لا يُطبَع.

اتجاه الحبيبات من مطحنة الفولاذ يؤثر على كيفية استجابة المادة للشد. مقاومة الخضوع تختلف من دفعة إلى أخرى. السماكة تحمل سماحًا تصنيعيًا — فقد يكون اللوح "0.120 بوصة" في الواقع ‎0.118‎ بوصة أو ‎0.124‎ بوصة عند قياسه بالفرجار. ثم أضف نصف قطر طرف الثاقب، وعرض فتحة القالب، ومعاملات الاحتكاك لأدواتك. هناك ستة متغيرات تتغير بين يديك قبل حتى تشغيل الماكينة. إذا تعاملت مع عملية الثني كفعل واحد — مجرد "ضغط" — فأنت تتجاهل شبكة الشروط التي تُشكل القطعة فعليًا. فإذا استجابت صفائح متماثلة لضغط متطابق بنتائج مختلفة، فكيف يمكننا واقعيًا الحفاظ على سماحية نصف درجة؟

التحول من السندان إلى القالب الرياضي: لماذا الدقة، لا القوة، هي ما يحدد النجاح

فكّر في مكبس الثني ليس كأنه مطرقة، بل كآلة حاسبة تعمل بأسطوانات هيدروليكية.

نحن لا نجبر المعدن على اتخاذ الشكل. نحن نحسب بالضبط مقدار المساحة التي يحتاجها ليحاول الارتداد، حتى يستقر تمامًا حيث نريد. نحن نثنيه بزاوية أكبر محسوبة، مع العلم أن المحور المحايد سيجذب الأجنحة للخلف عند تحرير الضغط. نُوسّع فتحة القالب لتعديل العزم بدلًا من دفع الماكينة إلى أقصى قوة. نتوقف عن النظر إلى الثاقب كختم يحدد الزاوية النهائية ونبدأ برؤيته كنقطة ارتكاز.

في اللحظة التي تتوقف فيها عن محاولة سحق المعدن وتبدأ التفاوض مع هندسته، تتوقف عن كونك مجرد مشغّل ماكينة. تصبح صانعًا حقيقيًا. ولكن إذا لم يكن الثاقب هو من يحدد الزاوية النهائية، فما الذي يحددها فعليًا؟

وهم الثاقب بزاوية 90 درجة: لماذا يجب عليك على الأرجح استخدام الثني الهوائي

ادخل إلى أي ورشة تصنيع معدني، وابحث عن أحدث شخص على أرضية العمل، واطلب منه أن يصنع قطعة زاوية بزاوية 90 درجة من فولاذ مقاوم للصدأ نوع 304 بسماكة 11 مقياس. سيذهب مباشرة إلى رف الأدوات، ويختار أداة تثقيب مكتوب عليها 90 درجة وقالباً مقطوعاً عند 90 درجة. سيُنزِل الكباس حتى النهاية، ويُخرج القطعة، وينظر في حيرة تامة إلى قطعة بزاوية 93 درجة.

لقد وقع في وهم أداة التثقيب ذات الـ90 درجة. في التصنيع الحديث، نادراً ما يتطابق الزاوية المشغلة في أداتك مع الزاوية التي تريدها في الجزء النهائي. هندسة الأداة هي مجرد حدٍّ فاصلٍ، أما الانحناء الحقيقي فيحدث في الفراغ بين أداة التثقيب والقالب. إذا كانت أداة التثقيب لا تطبع الزاوية فعلياً في المعدن، فكيف نجعل المادة تتطابق مع أبعادنا؟

السكّ مقابل القاع: متى يُبرَّر إجبار المعدن على التشكّل رغم المخاطر على أدواتك؟

تتطلب عملية السكّ قوة ضغط تعادل خمسة إلى ثمانية أضعاف القدرة المطلوبة للانحناء الهوائي. إذا حاولت سكّ قطعة طولها 10 أقدام من فولاذ معتدل بسماكة 1/4 بوصة، فأنت لا تقوم بثنيها فحسب، بل تقوم بطرقها. أنت تضعف المادة عند نقطة التأثير لمحو ذاكرتها الجزيئية بشكل دائم.

تجبر عملية السكّ المعدن على مطابقة شكل أداة التثقيب والقالب تماماً. إنها تقضي نهائياً على ارتداد الزاوية لأنك تقوم فعلياً بسحق المحور المحايد حتى يلين. توفر هذه الطريقة قابلية إعادة تكرار تامة ومضمونة، ولكن هذه الدقة تأتي بتكلفة كبيرة. تطبيق هذه القوة الهائلة يُلحِق الضرر بأسرة مكابح الضغط، ويُسرِّع من تآكل الأدوات الباهظة الثمن، ويدفع الأنظمة الهيدروليكية إلى أقصى حدودها. يوفر تثبيت المعدن على القاع حلاً وسطاً جزئياً—إذ يُضغط المعدن داخل القالب فقط بالقدر الكافي لضبط الزاوية دون ترقيقه—ولكنه لا يزال يتطلب قوة ضغط كبيرة. إذا كان إجبار المعدن على التشكّل يُلحق ضرراً كبيراً بمعداتنا، فلماذا تستمر بعض ورش الطيران والمجالات الطبية الراقية في الاعتماد عليه؟

إنهم يستخدمونه حين يكون نصف درجة من الانحراف كافياً لإتلاف تجميعٍ قيمته مليون دولار. ولكن بالنسبة لـ95٪ من أعمال التصنيع، فإن تدمير أدواتك لضمان زاويةٍ معينة هو جهد بلا جدوى. إذا أزلنا القوة الغاشمة من المعادلة، فكيف نحقق نفس الدقة دون الإضرار بالآلة؟

ميزة الانحناء الهوائي: كيف يؤدي تقليل التلامس الفيزيائي إلى تحكمٍ أكبر

في الانحناء الهوائي، يلامس الصفائح المعدنية الأدوات في ثلاث نقاط فقط: طرف أداة التثقيب، والكتفين العلويين لقالب V. المعدن لا يلمس قاع الـV أبداً.

في هذه النقطة، يتوقف مكبح الضغط عن العمل كآلة سحق ويصبح إسفيناً رياضياً. لأن المادة معلّقة عبر فتحة القالب، فإن الزاوية النهائية تُحدد بالكامل بمدى عمق اختراق أداة التثقيب لذلك الفراغ. أنزل الكباس بربع بوصة، وستحصل على زاوية منفرجة مقدارها 135 درجة. أنزلها ثُمن بوصة إضافياً، وستصل إلى 90 درجة. تستخدم نفس أداة التثقيب ونفس القالب لإنتاج نطاقٍ لا نهائي من الزوايا. تحصل على قابلية ضبط كاملة، ومتطلبات طاقة ضغط منخفضة جداً، وعمر أطول للأدوات. لكن هذه المرونة تُدخل متغيراً جديداً. إذا كانت المادة معلقة داخل القالب، فما الذي يمنعها من الارتداد خارج حدود التحمّل فور انسحاب أداة التثقيب؟

ضريبة الارتداد (الارتداد الزاوي): لماذا زاوية الشوط في الماكينة لن تساوي أبداً زاوية الجزء النهائي

اثنِ قطعة من ألومنيوم 5052 عند زاوية 90 درجة تحت الضغط، وسترتاح إلى 91.5 درجة بمجرد تحرير دواسة المكبس. اثنِ قطعة من فولاذ مقاوم للصدأ 304 عند 90 درجة، وسترتد إلى 93 أو 94 درجة.

ذلك الاسترجاع المرن هو ما نُسميه "ضريبة الارتداد". لأن الانحناء الهوائي يعتمد على الفراغ بدلاً من الطبع الفيزيائي، يجب أن تأخذ هذه الضريبة في الحسبان في كل انحناء. للحصول على جزء من الفولاذ المقاوم للصدأ بزاوية 90 درجة، يجب أن يدفع شوط الماكينة المعدن بعمق يكفي للوصول إلى 86 درجة. أنت تتعمّد ثني المادة إلى زاوية أضيق، عالماً أن المحور المحايد سيسحب الحواف إلى الخارج بمقدار أربع درجات تماماً بمجرد تحرير الضغط. زاوية الشوط هي مجرد نقطة مؤقتة في الطريق، أما الحالة المسترخية فهي الغاية الحقيقية. تستخدم المكابح الحديثة ذات التحكم الرقمي أجهزة استشعار بصرية للقياس والتعديل في الوقت الفعلي، لكن الفيزياء الأساسية تبقى كما هي. أنت لا تجبر المعدن على أن يحتفظ بالزاوية، بل تحسب مسار تعافيه بدقة وتلتقطه عند البعد المستهدف. ولكن إذا كان عمق أداة التثقيب هو الذي يحدد الزاوية، فما الذي يحدد نصف القطر الداخلي لذلك الانحناء؟

الأدوات قرار وليست ملحقاً: اختيار أداة التثقيب والقالب المناسبة

خذ قطعة من الفولاذ المعتدل بسماكة 16 مقياس وشكّلها بأداة تثقيب ذات نصف قطر 1/32 بوصة فوق قالب V بعرض 1/2 بوصة. نصف القطر الداخلي للانحناء الناتج لن يكون 1/32 بوصة، بل سيكون تقريباً 0.080 بوصة. استبدل أداة التثقيب بأخرى أكثر حدة ذات طرف 1/64 بوصة، وشغّل الكباس مرة أخرى، وسيظل المعدن يتشكل بنصف قطر داخلي قدره 0.080 بوصة. في الانحناء الهوائي، طرف أداة التثقيب لا يتحكم في نصف القطر الداخلي، بل فتحة القالب هي التي تفعل.

المعدن يمتد عبر الفجوة بين كتفي قالب الـV، ومع نزول أداة التثقيب، تشكّل المادة منحناها الطبيعي الذي يُحدد بالكامل بعرض تلك الفجوة. كلما كانت فتحة القالب أوسع، كان نصف القطر الداخلي أكبر؛ وكلما كانت أضيق، كان الانحناء أشد. تعتمد حسابات النمط المسطح كلياً على هذا النصف القطر الناتج لتحديد قيم خصم الانحناء والأطوال المسطحة. إذا خمّنت عرض فتحة القالب، فإن نمطك المسطح سيكون خاطئاً قبل أن يقطع الليزر اللوح. ولكن إذا كان عرض فتحة القالب هو الذي يتحكم في نصف القطر والمادة هي التي تحدد عرض الفتحة، فأين يأتي دور شكل أداة التثقيب؟

هندسة شكل أداة التثقيب: متى تصبح الأداة القياسية المستقيمة غير كافية، وتتطلب أداة عنق الإوزة؟

تخيل أداة تثقيب مستقيمة معياريّة تهبط على صفيحة معدنية لتشكيل قناة على شكل حرف U. يتم إنجاز أول انحناء بزاوية 90 درجة دون مشكلة. تقوم بقلب القطعة لتشكيل الانحناء الثاني، تضغط على الدواسة، لتلاحظ اصطدام الحافة الأولى مباشرة بوجه الأداة المستقيمة قبل أن يُنهي الكباس شوطه.

This 8-to-1 ratio delivers optimal mechanical advantage, keeping tonnage demands manageable while reducing the risk of metal fracture. However, treating this rule as absolute will eventually damage your parts. Try bending 1/4-inch Hardox wear plate with a standard 2-inch die. The material is too rigid to flow smoothly into such a narrow opening, and the outer surface of the bend will crack like dry soil. Harder materials and thicker plates require a 10-to-1 or even 12-to-1 ratio to reduce tensile strain on the outer fibers. Conversely, applying a 12-to-1 ratio to thin mild steel allows the material to drift within the wide opening, producing highly inconsistent angles. If the die opening determines the radius and the material determines the die opening, where does the punch shape come into play?

Punch profile geometry: When does a standard straight punch become inadequate, requiring a gooseneck?

Imagine a standard straight punch descending into a sheet of metal to form a simple U-channel. The first 90-degree bend is completed without issue. You flip the part to make the second bend, press the pedal, and see the first flange collide directly with the flat face of the straight punch before the ram finishes its stroke.

اللكمات المستقيمة غير مكلفة وصلبة، لكنها لا تأخذ في الحسبان التفاف المعدن حولها. ولتجاوز الحواف الموجودة مسبقاً، يُستخدم لكمة "عنق الإوزة". يتميز شكل "عنق الإوزة" بقَطْعٍ عميقٍ مقوسٍ في وجهه، مما يخلق فراغاً يسمح للمعدن المثني مسبقاً بالتموضع داخله بينما يكمل الطرف الانحناء الجديد. ليست الإزاحة غرضها الوحيد. فعند تشكيل الحواف القصيرة – أي شيء يقل عن 1.5 ضعف عرض القالب السفلي – تتسبب اللكمة المستقيمة بتدفق غير متجانس للمادة، مما يسحب المعدن بشكل غير متماثل ويؤدي إلى تجعد الحواف. أما الشكل المفرغ للكمة عنق الإوزة فيسمح للحافة القصيرة بالتحرك نحو الأعلى دون أن تحتك بوجه الأداة. وإذا كانت هندسة اللكمة تمنع الاصطدامات وكان عرض القالب يحدد نصف القطر، فكيف يمكن تثبيت هذه المتغيرات ضمن نظام قابل للتكرار؟

قراءة مخطط الأدوات دون تخمين: مطابقة فتحة القالب الداخلي مع نصف القطر الداخلي وسماكة المادة

افحص مخطط الأدوات المثبت على جانب مكبس الثني بقدرة 100 طن. يمثل هذا المخطط هندسة خالصة بشكل مصفوفة. حدد سماكة المادة على المحور Y، وتحرك أفقياً نحو فتحة القالب V المختارة على المحور X، وستجد في الخلية المتقاطعة قيمتين أساسيتين: نصف القطر الداخلي الناتج، والطنّاج المطلوب لكل قدم.

أنت لا تخمّن نصف القطر لبرنامج التصميم CAD؛ بل تأخذه مباشرة من هذا المخطط. ومع ذلك، تفترض مخططات الأدوات ثنيًا مثالياً بثلاث نقاط، حيث يبقى المعدن في تماس متماثل مع رأس اللكمة وأكتاف القالب. وإذا لم تكن اللكمة والقالب مصطفين بدقة، حتى بفارق بضعة آلاف من البوصة، فإن المعدن ينزاح، ويتشوّه نصف القطر، وتفقد حسابات المخطط دقتها. مكابس الثني الحديثة المزودة بأنظمة CNC تقضي على الحاجة إلى المخططات اليدوية، إذ تستخدم مستشعرات زاوية لحظية لقياس انفعالات الأداة وارتداد المادة أثناء الدورة وتعديل الشوط وفقاً لذلك. أنظمة متقدمة مثل مكابس الثني CNC من شركة ADH لصناعة الأدوات الآلية تدمج تحكمًا آليًا كاملاً بعملية الثني مع بنى جاهزة للأتمتة، مما يجسر الفجوة بين النظرية الهندسية ودقة الإنتاج القابل للتكرار. ومع ذلك، حتى أكثر المستشعرات تقدماً لا يمكنه تصحيح التفاوت الفيزيائي بين المادة والآلة. يمكن للبرامج تعديل عمق الغطس، لكنها لا تستطيع تغيير عرض القالب. وإذا كانت هندسة الأدوات تحدد الحدود الفيزيائية للانحناء، فكم من القوة الميكانيكية يلزم لدفع المادة إلى هذا الحد؟

توقف عن التخمين في الطنّاج: حساب القوة الذي يحمي آلتك

عرض القالب محدد. النمط المسطّح صحيح حسابياً. ومع ذلك، فإن الهندسة وحدها لن تثني المعدن — إنها تحدد فقط القيود الفيزيائية للانحناء. إن إجبار صفيحة فولاذية بطول 10 أقدام وسماكة 1/4 بوصة على الانحناء في قالب V قياسي يتطلب ما يقرب من 150 طنًا من القوة الميكانيكية. وإذا أخطأت في الحساب بنسبة 10 بالمائة فقط، فإنك بذلك توجه ما يعادل وزن ثلاث شاحنات بيك أب كاملة إلى أداة فولاذية مقساة.

غالبًا ما يرى المبتدئون مكبس ثني بقدرة 200 طن ويفترضون أنه يمكنه ثني أي شيء يناسب بين الفكين. وهكذا تتعرض الآلات للتشوه الدائم وتتلف الأدوات. مكبس الثني لا يستطيع "التعرف" على المعدن داخل القالب. إنه يسجّل فقط المسافة التي أمرته بها للنزول، وسيمارس طاقته الكاملة للوصول إلى العمق المبرمج. فإذا تجاوزت مقاومة المعدن الحدود الهيكلية للكمة أو القالب قبل انتهاء شوط المكبس، فلن تتوقف الآلة. بل ستستمر في دفع الكمة داخل القالب، لتدمج أحدهما في الآخر بشكل دائم. حماية معداتك تتطلب حساب القوة الدقيقة اللازمة لجعل المادة ت yielding قبل أن تطأ الدواسة.

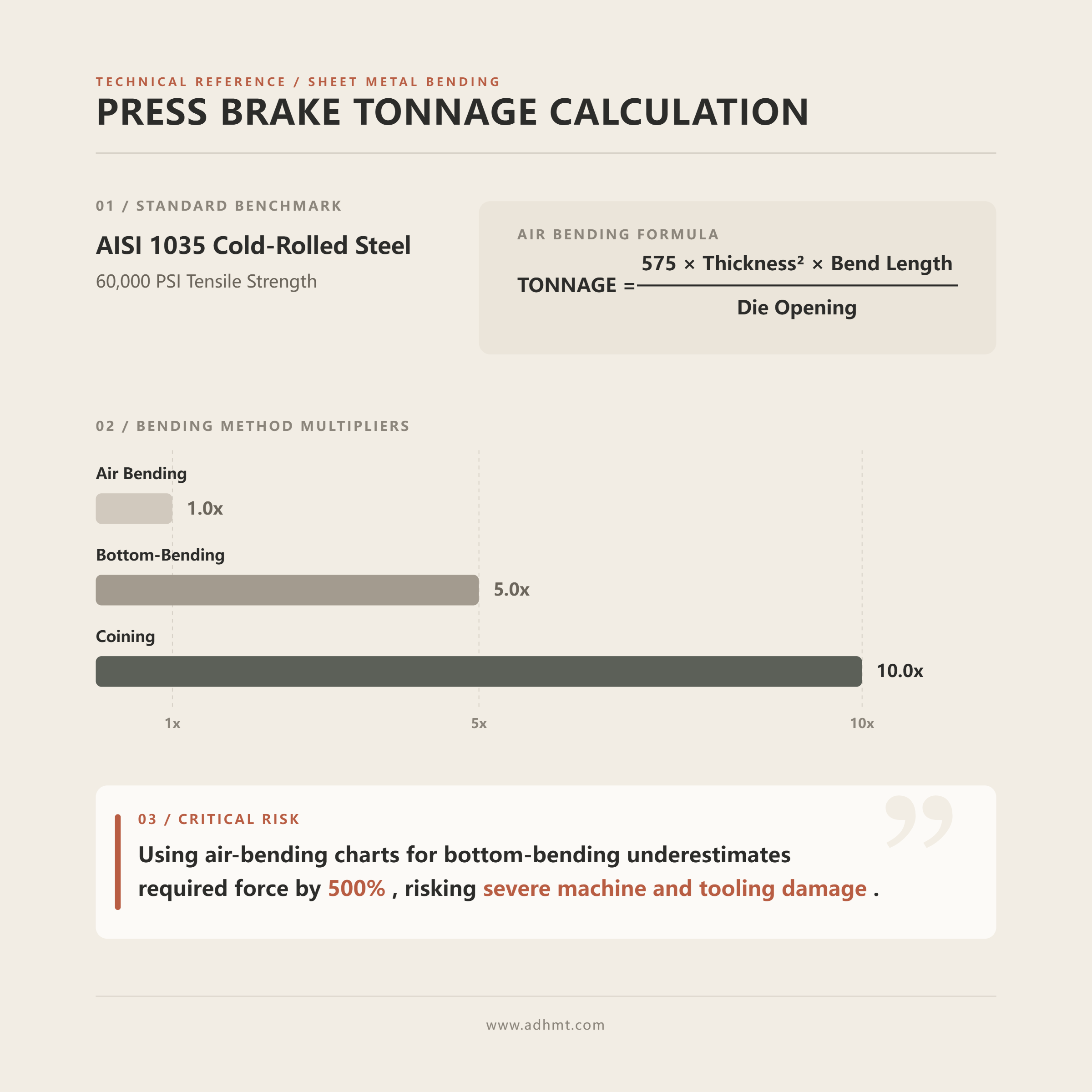

تحليل معادلة الطنّاج: ما هو المتغير الخفي الذي يوقع المبتدئين في الخطأ؟

تعتمد مخططات الطنّاج الأمريكية القياسية على معيار محدد: فولاذ AISI 1035 المدرفل على البارد بقوة شد 60,000 رطل لكل بوصة مربعة. الصيغة الأساسية لثني هذا المعدن بالهواء بسيطة: الطنّاج = 575 × سماكة المادة² × طول الانحناء ÷ فتحة القالب.

ولكن غالباً ما لا يعمل المشغلون على فولاذ قياسي تماماً، وهنا تصبح الحسابات خطرة. المتغير الخفي الذي يربك المبتدئين هو المعامل المرتبط بطريقة الثني. فالصيغة الأساسية تفترض ثني الهواء حيث عامل الطريقة = 1.0. أما إذا قررت الثني السفلي لنفس القطعة لتحقق نصف قطر أكثر حدة، فعليك مضاعفة الطنّاج المطلوب بـ 5.0. وإذا حاولت تقريص المعدن، يرتفع المعامل إلى 10.0. المشغل الذي يرجع إلى مخطط ثني الهواء لكنه ينفذ عملية ثني سفلي سيقلل التقدير للقوة المطلوبة بنسبة 500%. سيبرمج عملية ثني بقدرة 30 طنًا، ويأمر الآلة بالنزول إلى قاع القالب، لتسعى المكابسة إلى تطبيق 150 طنًا على أدوات مصنفة لـ 50 طنًا فقط.

التكلفة الأسية للسماكة: لماذا مضاعفة سماكة المادة تزيد القوة المطلوبة بأكثر من الضعف؟

خذ قطعة فولاذ خفيف بطول 1 بوصة وسماكة 1/8 بوصة، وثنها بالهواء فوق قالب V بعرض 1 بوصة. ستحتاج حوالي 0.9 طن من القوة. الآن ضع قطعة بسماكة 1/4 بوصة في نفس القالب. لقد ضاعفت السماكة، فربما تتصور أن القوة ستتضاعف إلى 1.8 طن. لكنها لا تفعل. بل ترتفع القوة المطلوبة إلى نحو 3.6 طن.

نظرًا لأن محفظة منتجات شركة ADH Machine Tool قائمة بنسبة ‎100%‎ على أنظمة CNC وتغطي مجالات متقدمة في القطع بالليزر، والطي، والتخديد، والقص، فإن الفرق التي تقيّم الخيارات العملية هنا،, آلة الثني الترادفية فهذا هو الخطوة التالية ذات الصلة.

افحص المعادلة بعناية: السماكة مربعة (t²). تزداد مقاومة الثني بشكل أُسّي لأنك لا تدفع مزيداً من المعدن فحسب، بل أيضاً تمدّد الألياف الخارجية الأسمك وتضغط الألياف الداخلية الأسمك، وذلك عبر فتحة أضيق نسبياً. وعندما تضاعف السماكة دون توسيع فتحة القالب، تقل الرافعة الميكانيكية بشكل حاد. ولهذا وُجدت "قاعدة 8" لاختيار القوالب. فعند مضاعفة السماكة إلى 1/4 بوصة يجب كذلك مضاعفة فتحة القالب إلى 2 بوصة للحفاظ على نفس نسبة الرافعة 8:1. ومن خلال توسيع القالب، تزيد المقسوم عليه في المعادلة، مما يقلل الطنّاج المطلوب إلى علاقة خطية. تجاهل الأثر الأُسّي للسماكة، وسيتحدى المعدن قوتك أكثر مما تستطيع آلتك تحمله.

حدود الحمل المركّز: ماذا يحدث عندما تُجبر طنّاجًا عاليًا في قالب V ضيّق؟

عادة ما تكون لكمة "عنق الإوزة" الأوروبية موسومة بحد أقصى للحمل – غالباً حوالي 15 طنًا لكل قدم (أو نحو 44 كيلو نيوتن/م، بحسب نظام الوحدات لدى المصنع). الآن تخيل أنك تثني قوسًا فولاذيًا بعرض 6 بوصات يحتاج إلى 30 طنًا من القوة للانحناء.

يمكن لمكبس الثني بقدرة 100 طن تنفيذ العمل بسهولة من حيث السعة الإجمالية. لكن انظر إلى التوزيع: أنت تطبق 30 طنًا من القوة على 6 بوصات فقط من الأداة. أي ما يعادل 60 طنًا لكل قدم، أي أنك تجاوزت الحد البنيوي للكمة بنسبة 400%. وعندما تتعرض الأدوات لهذا الحمل الزائد، فإن الفولاذ المقسّى لا ينثني ولا يتشوّه – بل يتحطم. إن انقسام قالب V إلى نصفين تحت حمل مركّز قد يقذف شظايا عبر أرض الورشة بسرعة تشبه الرصاصة. هذه هي الثغرة الأساسية في حساب الطنّاج: التأكد من أن الآلة تملك قوة إجمالية كافية، دون التحقق مما إذا كانت البوصات القليلة من الأداة الملامسة قادرة على تحمل هذا التركيز في القوة. يجب عليك حساب كلٍّ من الطنّاج الكلي للآلة والطنّاج لكل بوصة من الأداة.

حيث تفشل الحسابات المثالية: اتجاه الحبيبات وحالات الحواف في المواد

لقد أجريت الحسابات، واخترت قالب V قويًا بما يكفي ليبقي الطنّاج لكل بوصة ضمن منطقة الأمان، ولكمة سميكة تتحمل الحمل المركّز دون أن تتحطم. الآلة آمنة. الأداة آمنة. تضغط على الدواسة، ينزل المكبس، وإذا بسبيكة الألمنيوم 6061-T6 تنكسر إلى نصفين كما تنكسر قطعة بسكويت جافة.

ثني المعدن هو تفاوض مع رهينة، وليس مباراة مصارعة.

أنت لا تُرغم المادة على الاستسلام، بل تحدد بدقة مقدار المساحة التي تحتاجها لتعود إلى مكانها بحيث تستقر تمامًا في الموضع الذي تقصده. ومع ذلك، تفترض الصيغ الرياضية عالمًا مثاليًا ومتجانسًا. أما في أرض المصنع، فالمعدن يُنمى ويُدرَف ويُجهَد. إذا كان اختيار أدواتك يعتمد فقط على سلامة الماكينة ويتجاهل علم المعادن الخاص بالصفيحة، فسوف ينتهي الأمر بالقطعة إلى أن تصبح خردة.

الثني مع اتجاه الألياف مقابل ضده: أي اتجاه يؤدي إلى التشقق الفوري؟

المعدن المصفح له اتجاه ألياف، تمامًا مثل الخشب. عندما يقوم المصنع بدرْف الصفيحة لتصبح مسطحة، يتمدد التركيب البلوري للسبيكة إلى ألياف طويلة ميكروسكوبية تسير على التوازي مع اتجاه الدرفلة. يؤثر هذا الاتجاه البنيوي على كيفية استجابة المادة للإجهاد الناتج عن الشد.

إذا قمت بمحاذاة أداة الثقب الخاصة بك بشكل موازٍ لتلك الألياف — أي ثني مع المعدن مع اتجاه الألياف — فأنت فعليًا تدفع إسفينًا بينهما. المعدن لا يتمدد، بل ينفصل. لتفادي ذلك، يجب أن تثني مقابل بعكس اتجاه الألياف أو عبره. وهذا يجبر الألياف الدقيقة على الالتفاف حول أداة الثقب، مستفيدةً من قوتها الطولية لتحمل إجهاد الشد الناتج عن الثني. إذا كان برنامج الترصيص الخاص بك قد أعطى الأولوية لعائد المادة على حساب اتجاه الألياف وحاولت تنفيذ انحناء ضيق نصف قطره موازٍ للألياف في سبيكة صلبة، فلن يمنعك أي حساب دقيق للحمولة من الفشل. ستفشل القطعة فورًا.

نصف قطر الثني الأدنى: الحد الفيزيائي للمادة الذي لا يمكن التفاوض بشأنه

يأخذنا هذا إلى الحد الفيزيائي الكامن في المادة نفسها. لكل سبيكة نصف قطر ثني أدنى — أضيق انحناء داخلي ممكن قبل تمزق الألياف الخارجية.

قد تكون قررت أن نسبة القالب من 8 إلى 1 توفر حمولة آمنة لأدواتك. ولكن إذا نتج عن فتحة القالب نصف قطر داخلي قدره ‎0.062‎ بوصة، وكان نوع الألمنيوم الذي تستخدمه يتطلب نصف قطر أدنى قدره ‎0.125‎ بوصة، فإن الحساب مضلل. ستبقى الأداة سليمة، لكن القطعة ستتشقق. نصف قطر الثني الأدنى غير قابل للتفاوض. إذا احتاجت المادة إلى نصف قطر أكبر لتحمل التمدد، فعليك زيادة حجم رأس الثقب وتوسيع فتحة القالب على شكل حرف V وفقًا لذلك. المادة هي التي تحدد الأدوات، والأدوات هي التي تحدد الحمولة.

الفولاذ المقاوم للصدأ والألمنيوم والفولاذ عالي القوة: نفس الصيغة، لكن الاسترداد المرن مختلف تمامًا

حتى بعد مراعاة اتجاه الألياف والحفاظ على الحد الأدنى لنصف القطر، لا يزال عليك التعامل مع الارتداد. فكل مادة تحاول العودة إلى حالتها المسطحة بمجرد رفع الكباس. الفولاذ الطري يمكن التنبؤ بسلوكه بدقة؛ تقوم بثنيه بدرجة أو اثنتين إضافيتين، ثم يرتخي ليصل تمامًا إلى زاوية 90 درجة.

استبدل هذا الفولاذ الطري بفولاذ مقاوم للصدأ من نوع ‎304‎، وستواجه فجأة عقوبة ارتداد كبيرة. الفولاذ المقاوم للصدأ يتصلّب أثناء عملية الثني. وكلما زاد الضغط عليه، زادت مقاومته، وغالبًا ما يتطلب فتحة قالب على شكل V أكبر بمقدار 8 إلى 10 أضعاف سماكة المادة لاستيعاب هذا الإجهاد. أما الألمنيوم فقد يحتاج إلى زاوية ثني زائدة مختلفة تمامًا حسب درجة قساوته (التيمبر)، ويمكن أن يرتد الفولاذ عالي القوة مثل ‎AR400‎ بشدة بحيث قد تحتاج إلى ثني مفرط بمقدار يصل إلى 15 درجة للحصول على زاوية نهائية قدرها 90. تبدو صيغة حساب الحمولة متطابقة على الورق، لكن الاسترداد المرن يختلف اختلافًا كبيرًا. عليك تعديل زاوية أداة الثقب وعرض القالب لتزويد هذه المواد عالية القوة بالمساحة الكافية للثني الزائد، مما يغيّر هندسة الإعداد بالكامل.

نظراً لأن شركة ADH لتقنيات الماكينات تستثمر أكثر من 8% من إيرادات المبيعات السنوية في البحث والتطوير، وتعمل ADH على تطوير قدرات البحث والتطوير عبر مكابح الضغط، فإذا كانت الخطوة التالية هي التحدث مع الفريق مباشرةً،, اتصل بنا فإن ذلك يتناسب طبيعياً هنا.

قائمة مراجعة إعداد ما قبل الثني التي تقضي على ‎90%‎ من خردة أول قطعة

تشير الحسابات إلى الأدوات التي يمكنها تحمل الارتداد واتجاه الألياف في المادة. ومع ذلك، فالورق لا ينثني. عندما تركب تلك الأدوات في مكبس الثني، فإنك تُدخل عنصرًا هيدروليكيًا متغيرًا كبيرًا. لا تتعلق قائمة الإعداد بإعادة مراجعة الحسابات، بل بتحديد المكان الدقيق الذي ينحرف فيه أداء الماكينة الفعلي عن حساباتك.

محاذاة مقياس الرجوع: من أين تنشأ معظم الأخطاء البُعدية فعليًا؟

تدفع صفيحة فولاذية بطول 10 أقدام وسماكة 14 قياسًا ضد أصابع مقياس الرجوع، تضغط على الدواسة، وتفحص القطعة. الأطراف تقيس زاوية مثالية تبلغ 90 درجة. أما في المنتصف تمامًا فتقيس 92 درجة.

يهرع المبتدئ فورًا إلى المفتاح لتعديل مقياس الرجوع، معتقدًا أن القطعة انزلقت. لكن مقياس الرجوع ليس هو المشكلة. فالخطأ ينشأ من الإطار الفولاذي لمكبس الثني نفسه. عندما تطبّق الأسطوانات الهيدروليكية القوة على أطراف العارضة العليا، تدفع مقاومة الصفيحة المعدنية من المنتصف باتجاه معاكس. يتسبب هذا في انحناء العارضة العليا قليلًا للأعلى في المنتصف ببضعة أجزاء من الألف من البوصة — وهي ظاهرة تُعرف بانحراف الكباس. وإذا لم تخترق أداة الثقب بعمق كافٍ في المنتصف، فإن زاوية الثني تنفتح.

عندما تنفتح الزاوية، يتغير الإسقاط الأفقي للحافة.

ستقضي ساعات في مطاردة الفروقات البُعدية باستخدام الفرجار إذا لم تدرك أن الماكينة تنحني تحت الحمل. يجب عليك ضبط التقويس — وهو نظام إسفين ميكانيكي في السرير السفلي يجعل القالب ينحني للأعلى ليتطابق مع انحراف الكباس — قبل الاعتماد على أي قياس لمقياس الرجوع. بمجرد أن يصبح السرير والكباس متوازيين تمامًا أثناء التحميل، يمكنك الوثوق بما تشير إليه أدوات القياس الخاصة بك.

الاختبار الأول للثني: هل يجب أن تقيس الزاوية أم طول الحافة أولاً؟

أنت تستهدف حافة بطول 2.000 بوصة عند زاوية 90 درجة. خرجت قطعتك التجريبية الأولى، وأظهرت الفرجار طول حافة يبلغ 2.025 بوصة.

الغريزة تدفعك للذهاب إلى وحدة التحكم وتحريك المساند الخلفية للأمام بمقدار خمسةٍ وعشرين ألف جزء من البوصة. لا تُعدّل المساند الخلفية. بدل ذلك، استخدم منقلة القياس الخاصة بك. في عملية الثني بالهواء، تستند الصفيحة على كتفي فتحة القالب على شكل V بينما ينزل الثقب نحو الفراغ. وبما أن المادة تميل إلى الأعلى أثناء شوط الثني، فإن أي تغيير في زاوية الثني يؤثر مباشرة على موضع حافة المادة في الفضاء ثلاثي الأبعاد. فإذا كانت الزاوية 88 درجة بدلاً من 90 بسبب ارتداد غير متوقع، فسيبدو طول الحافة أطول.

الطول ما هو إلا خداع ناتج عن الزاوية.

إذا قمت بتعديل المساند الخلفية لتصحيح الطول، فإنك تقوم بإدخال خطأ في برنامج التحكم الرقمي CNC. وعندما تقوم لاحقاً بتصحيح الزاوية، ستصبح الحافة فجأة أقصر من المطلوب. قم دائماً بقياس وتصحيح الزاوية أولاً. الزاوية هي الأساس الهندسي؛ أما طول الحافة فهو مجرد نتيجة ثانوية.

ضبط التعويض: كيفية تعديل عمق الكباس بناءً على الملاحظات الفيزيائية من اختبار الثني

تُظهر المنقلة الخاصة بك 91.5 درجة مع هدف يبلغ 90 درجة. تحتاج إلى إزالة خطأ بمقدار 1.5 درجة.

تحتوي مكابح الضغط الحديثة المزودة بتحكم رقمي CNC غالباً على مستشعرات بصرية تقيس الزاوية في الوقت الحقيقي وتدفع الكباس تلقائياً إلى عمق أكبر حتى تصل إلى الهدف. ومع ذلك، إذا اعتمدت بالكامل على الليزر، فلن تفهم العلاقة الميكانيكية بين العمق والزاوية. في قالب V القياسي، يتطلب تغيير زاوية الثني بمقدار درجة واحدة تعديل عمق الكباس بنحو 0.004 بوصة. هذه هي معامل التحويل الخاص بك. ولتصحيح خطأ بمقدار 1.5 درجة، لا تقوم ببساطة بخفض الكباس وتخمين العمق، بل تقوم ببرمجة تصحيح عمق سالب محدد بدقة يبلغ 0.006 بوصة.

نظرًا لأن محفظة منتجات شركة ADH Machine Tool قائمة بنسبة ‎100%‎ على أنظمة CNC وتغطي مجالات متقدمة في القطع بالليزر، والطي، والتخديد، والقص، فإن الفرق التي تقيّم الخيارات العملية هنا،, مكبس كهربائي للثني فهذا هو الخطوة التالية ذات الصلة.

أنت تستخدم القطعة الأولى كما هو مقصود منها: أداة تشخيص لقياس مقدار الارتداد المرن غير المحسوب في المادة. تقيس الانحراف، وتحوّل الدرجات إلى أجزاء من الألف من البوصة، وتُدخل تصحيح العمق الدقيق. تؤكد أن الزاوية صحيحة تماماً، وعندها فقط تستخدم الفرجار لقياس الحافة للتحقق من المساند الخلفية. بهذه الطريقة تتوقف عن مقاومة الماكينة وتبدأ بالتحكم في النظام.

إذا كنت ترغب في الحصول على مواد مرجعية منظمة لدعم هذا المستوى من التحكم — تتناول أنظمة الانحناء القائمة على التحكم الرقمي CNC، وتصميم صلابة الإطار، واتساق الإنتاج — يمكنك تنزيل الكتيبات التقنية المفصلة من آلة ADH لمراجعة مواصفات الماكينة وخيارات التهيئة ومعايير مراقبة الجودة التي تتماشى مع هذا النهج القائم على البيانات في إعداد مكابح الضغط.

التحول الذي يغيّر كل شيء: أنت تتحكم في الاسترجاع المرن، لا في إجبار المعدن

لقد قضيت عشرين دقيقة لضبط القطعة الأولى المثالية. تم ضبط الانحناء المركزي، والزاوية دقيقة، وطول الحافة يقيس بالضبط 2.000 بوصة. تثبّت الأدوات، وتلتقط اللوح التالي من المنصة، وتشغّل الماكينة. القطعة الثانية تقيس 91 درجة.

مرحباً بك في الإنتاج.

تلك القطعة المثالية الأولى كانت مضللة. فصفائح المعادن ليست مادة تركيبية متجانسة؛ إنها منتج مدحرج يحتوي على إجهادات داخلية. يسمح تَحمُّل المعمل لصفيحة فولاذية بسماكة قياس 14 باختلافٍ في السماكة يصل إلى 0.007 بوصة من دفعة لأخرى، أو حتى من حافة الصفيحة إلى مركزها. وعندما تتغير السماكة، يتغير نصف القطر الداخلي. وعندما يتغير نصف القطر، يتغير الاسترجاع المرن. وإذا كنت تتوقع أن يُنتج إعدادٌ ثابت للماكينة نتائج متطابقة عبر إنتاجٍ من 500 قطعة، فسوف تُهدر نصف المنصة.

ماذا كنت ستفعل بشكل مختلف لو كان الارتداد المرن هو فرضيتك الأساسية بدلاً من أن يكون فكرة لاحقة؟

يرى المبتدئ الارتداد المرن كإزعاج يعطل الحساب الجيد، بينما يرى الصانع المحترف أنه الحساب الوحيد الذي يهم.

إذا بدأت بفهم أن المادة ستحاول دائماً العودة إلى حالتها المسطحة الأصلية، فسيتغير نهجك الكامل تجاه مكبس الثني. تتوقف عن رؤية الثقب كمطرقة وتبدأ في رؤية قالب الـ V كمنطقة احتواءٍ مضبوطة. تدرك أن عملية السَّك (coining) — أي تطبيق قوة ضغط هائلة لضغط المعدن بقوة كافية لإزالة ذاكرته المرنة — هي طريقة قسرية مناسبة للنماذج الأولية تُتلف الأدوات، وليست ممارسة إنتاجية مستدامة. في الثني بالهواء، أنت لا تجبر المعدن على أخذ الشكل، بل تحسب كمية التجاوز بالدقة اللازمة ليسترخي المعدن ويستقر على البعد المقصود.

تحاول مكابح الضغط الحديثة إجراء هذا التحليل نيابةً عنك. يمكن للمستشعرات البصرية في الزمن الحقيقي قياس زاوية الثني أثناء الدورة وتحريك الكباس تلقائياً إلى عمق أكبر للتعويض عن تغيرات المادة أثناء حدوثها.

ومع ذلك، لا يستطيع الليزر أن يشرح لماذا الزاوية غير صحيحة.

إذا اعتمدت بشكلٍ أعمى على التشغيل الآلي لملاحقة زاويةٍ متغيّرة، فسوف تتسبب في النهاية بتلف الماكينة. قد يسجل المستشعر انحناءً طفيفًا ويأمر الكباس بالنزول أكثر، من دون أن يدرك أن المشكلة الحقيقية هي تداخل ميكانيكي بسبب اصطدام حافة الجزء المرتدة بجسم السكين. الأتمتة تعالج العَرَض فقط. يجب أن تتحكم أنت بالنظام.

من عاملٍ حائر إلى مُشكِّلٍ واثق: إطار تشخيصي مبسّط للانحناءات السيئة

عندما يخرج جزء ما عن حدود السماحية أثناء التشغيل، فإن العامل يخمّن، أما المُشكِّل فيُشخّص. بفضل الفهم الميكانيكي الذي تمتلكه الآن، يمكنك استكشاف أي خطأ في عملية الثني من خلال عزل المتغيرات وفق تسلسلٍ صارم.

أولاً، افحص القيود المكانية. قبل ضبط أي إعدادات هيدروليكية، تحقق من الفجوات المادية. هل تتعامل فعلاً مع ارتدادٍ مرن، أم أن الجزء يعلق فعليًا بالأدوات؟ الأشكال المعقَّدة مثل الصناديق قد تُحدث اختناقات يتسبب فيها تسلسل الثني بالتداخل. إذا كانت الحافة تصطدم بكتلة القالب، فلن يصحح أي زيادة في القوة أو عمق الكباس الزاوية.

ثانياً، قيّم الهيكل. إذا كانت الزاوية صحيحة عند الأطراف لكنها ضحلة في المنتصف، فهذا لا يعني أن خصائص المادة تغيرت فجأة. إنما الماكينة نفسها تتقوّس. اختراق السكين يُفقد بسبب انحناء الكباس. اضبط التقوّس (Crowning) لمعادلة هذا الانحراف قبل تعديل تعويض العمق في برنامج CNC.

ثالثاً، فسّر المادة. إذا كانت الفجوات صحيحة والتقوّس متوازن، ومع ذلك تفتح الزاوية على طول خط الثني بالكامل، فهذا يعني أن المادة نفسها تغيّرت. ربما تعمل على دفعة صلب أقسى أو صفيحة دُحرجت على الحد الأعلى من سماحية السماكة. ازداد الارتداد المرن. لا تتفاعل باندفاع. قِس الانحراف، واحسب مقدار التعديل المطلوب بالآلاف من البوصة لذلك القالب V المحدد، وعدّل الكباس للسماح بمقدار إضافي من الثني الزائد.

ثني المعدن هو تفاوض وليس صراع قوة.

لا يمكنك إجبار المادة على الخضوع. اللحظة التي تتوقف فيها عن محاولة التغلب على الفولاذ وتبدأ فيها بالتنبؤ رياضياً باستعادته المرنة، هي اللحظة التي تسيطر فيها على الماكينة. أنت تمنح المعدن مقدار الثني الزائد المناسب تماماً، مدركاً أن استعادته الطبيعية ستعيده إلى ضمن حدود السماحية الدقيقة. لم تعد مجرد شخص يضغط على دواسة، بل أصبحت مُشكِّلاً محترفاً.
