Ⅰ. الفهم الأساسي: لماذا تُعد السعة بالطن حجر الزاوية للانحناء الناجح

في عالم تشكيل المعادن،, مكبس الثني تُعد السعة بالطن القوة الدافعة الأساسية وراء كل عملية. فهي ليست مجرد تقييم رقمي لقدرة الماكينة، بل تحدد دقة المنتج، وطول عمر المعدات، وسلامة التشغيل. إن الفهم الحقيقي والإتقان للسعة بالطن هو ما يميز بين المشغلين العاديين والحرفيين المتمرسين — فهو يمثل الانتقال من الإنتاج الخام إلى التصنيع الدقيق.

1.1 المفهوم الأساسي المفسّر: ما هي سعة المكبس بالطن؟

الجوهر الفيزيائي للسعة بالطن: أقصى قوة تشكيل للماكينة

من الناحية الفيزيائية، تشير سعة مكبس الثني إلى أقصى قوة تشكيل عمودية يمكن أن يمارسها كباس الماكينة على قطعة العمل أثناء حركته. تمثل هذه القوة قدرة الماكينة على دفع المعدن من حالة المرونة إلى حالة التشوه البلاستيكي — مما يخلق انحناءً دائماً. تُعبر المعايير الصناعية عن هذه القدرة بوحدة “طن” (T) أو “كيلو نيوتن” (kN).

ببساطة،, السعة بالطن هي مقياس لكمية 'القوة العضلية' الحقيقية التي يمتلكها مكبس الثني.

السعة بالطن، الضغط، والقوة: توضيح الالتباسات الشائعة في الصناعة

في المناقشات اليومية، يُستخدم كل من “القوة” و“السعة بالطن” و“الضغط” بالتبادل، ومع ذلك فإن لها معانٍ مختلفة في الهندسة:

• القوة: مفهوم فيزيائي عام — أي فعل يغيّر حالة الجسم أو شكله. تُعد السعة بالطن لمكبس الثني تعبيراً هندسياً محدداً عن القوة.
• السعة بالطن: المصطلح المستخدم داخل الصناعة لقياس القدرة الكلية على التشكيل— أي أقصى قوة إجمالية يمكن أن تقدمها الماكينة. فعلى سبيل المثال، مكبس ثني بسعة 100 طن يعني أن الكباس يمكنه أن يمارس حملاً إجمالياً يصل إلى 100 طن عبر طول السطح العامل.
• الضغط: مقدار القوة المطبقة لكل وحدة مساحة (القوة / المساحة). ما يجعل المعدن يستسلم فعلاً هو الهائل ضغط محلي يتولد عندما يتركز الحمل من خلال مساحة التلامس الصغيرة لطرف الثاقب.

تشبيه مفيد لذلك هو: الحمولة المكبسية تشبه القوة الكاملة لجسم الإنسان، في حين أن الضغط هو الشدة المتولدة عند أطراف الأصابع. نفس الحمولة، عند تركيزها من خلال فتحة قالب على شكل V أضيق، تنتج ضغطًا محليًا أعلى بكثير. باختصار، الحمولة هي ما تختاره على الماكينة — والضغط هو ما يؤدي إلى انحناء المعدن.

كيف تحدد الحمولة القصوى حدود قدرة الماكينة ومعايير السلامة

تمثل الحمولة السعة المقننة لمكبس الثني — وهي الحد التشغيلي الآمن للمعدات. يُحكم هذا الحد بواسطة أربعة عوامل رئيسية: سُمك المادة، نوع المادة، طول الانحناء، وعرض فتحة القالب على شكل V. قاعدة أساسية يجب تذكرها: مضاعفة سُمك المادة يتطلب تقريبًا أربعة أضعاف الحمولة. هذه العلاقة غير الخطية تُعد مصدرًا شائعًا لسوء التقدير الحرج.

1.2 لماذا يهم اختيار الحمولة الصحيحة

اختيار الحمولة المناسبة ليس مجرد خطوة تقنية — بل هو قرار استراتيجي يؤثر على الجودة وطول عمر الماكينة واقتصاديات الإنتاج.

التأثير على جودة المنتج: ضمان زوايا انحناء دقيقة ومتسقة

الحمولة الدقيقة هي الشرط الأساسي لتحقيق زوايا انحناء صحيحة. عندما تكون القوة المطبقة معايرة بدقة، تُضغط الصفيحة بسلاسة داخل القالب للوصول إلى الزاوية المستهدفة، مع بقاء ارتداد المادة مضبوطًا ومتوقعًا. هذا يضمن دقة القطعة المفردة واتساق الإنتاج من دفعة إلى أخرى. تحت ظروف مثالية، يمكن لمكبس ثني مُحافظ عليه جيداً ويعمل عند الحمولة الصحيحة تحقيق تفاوت في الزوايا يصل إلى ±0.5°.

التأثير على عمر المعدات: منع التلف الناتج عن الحمل الزائد وفقدان الدقة

التشغيل المستمر بما يتجاوز السعة المقننة هو في جوهره تدمير بطيء للماكينة. يؤدي الحمل الزائد أولاً إلى تشوه مرن دقيق في الإطار C والقاعدة — غير مرئي للعين — لكنه مع مرور الوقت يصبح تشوهًا بلاستيكيًا دائمًا, ، يُعرف في الصناعة باسم “فتح الإطار”. هذا التلف لا يمكن إصلاحه، حيث يُخل بشكل دائم بتوازي المحاذاة بين المكبس والقاعدة، مما يجعل الماكينة غير قادرة على إنتاج قطع دقيقة.

التأثير على تكاليف الإنتاج: تعظيم العائد على الاستثمار وتقليل الطاقة والهدر

اختيار الحمولة المناسبة يجسد مبدأ التصنيع الرشيق — فهو يؤثر مباشرة على الصحة المالية للعملية:

• تقليل معدلات الخردة: تحقيق الانحناء المطلوب من المحاولة الأولى يلغي الخسائر الناتجة عن الزوايا غير الدقيقة أو الارتداد غير المتحكم به.
• إطالة عمر الأصول: تجنب التحميل الزائد يطيل بشكل كبير عمر الآلات والأدوات، مما يقلل من تكاليف الإصلاح والاستبدال ويعظم عائد الاستثمار الرأسمالي.
• تحسين استخدام الطاقة: قد يبدو اختيار معدات ذات حمولة زائدة عن الحاجة أكثر أمانًا، لكنه يعني تكلفة أولية أعلى وكفاءة منخفضة مستمرة بسبب التشغيل بأحمال منخفضة وهدر الطاقة.

1.3 تكلفة سوء التقدير: عواقب خطيرة للحمولة غير الكافية أو الزائدة

يمكن أن تكون الأخطاء في اختيار الحمولة مكلفة—من أكوام الخردة إلى فشل الآلات الكارثي.

الحمولة غير الكافية: زوايا غير مكتملة، ارتداد نابضي غير متحكم فيه، قطع تالفة

عندما تفشل الحمولة المحددة في تجاوز قوة الخضوع للمادة، تكون النتائج حتمية:

1. زاوية أقل من المطلوب: لا يستطيع القالب دفع الصفيحة إلى العمق المطلوب، مما ينتج زوايا أصغر بكثير من المواصفات.
2. ارتداد نابضي غير متحكم فيه: لأن الصفيحة لم تدخل بالكامل في منطقة التشوه البلاستيكي، فإنها تعود ارتدادًا مرنًا بعد إزالة الضغط، مما يؤدي إلى زوايا غير متوقعة وغير متسقة.
3. إنتاج الخردة: يؤدي هذان العاملان معًا مباشرة إلى رفض القطع المنتجة وخسائر مالية.

الحمولة الزائدة: فشل الأدوات، تشوه الإطار، ومخاطر سلامة خطيرة

تحمل الحمولة الزائدة عواقب أكثر خطورة—إذ تتجاوز مشكلات الجودة لتصبح مسألة تتعلق بسلامة المشغل.

• تكسر الأداة: لكل قالب حد ضغط أقصى. تجاوز هذا الحد يمكن أن يتسبب في حدوث تشققات أو انكسار، مما يؤدي إلى تطاير شظايا عالية السرعة—تشكل خطرًا قاتلاً على المشغلين.
• تشوه إطار الآلة: كما أُشير سابقًا، فإن “فتح الإطار” فشل دائم وغير قابل للإصلاح يمكن أن يجعل الآلات التي تساوي مئات الآلاف—أو حتى الملايين—خردة لا يمكن إصلاحها.
• حوادث سلامة خطيرة: وفقًا لإدارة السلامة والصحة المهنية الأمريكية (OSHA)، تُعد عمليات مكابح الضغط من أكثر مهام تشغيل المعادن عرضة للإصابات—خصوصًا لإصابات الأصابع واليدين. وتُعد زيادة الحمولة أحد العوامل الرئيسية وراء هذه الحوادث.

تحذير من حالة: عاقبة مميتة لسوء تقدير الحمولة بالطن

في حادث موثق داخل مصنع، حاول أحد المشغلين ثني صفيحة من الفولاذ عالي المقاومة للتآكل، لكنه اعتمد على خبرته السابقة مع الفولاذ الكربوني العادي فقلل بشكل كبير من الحمولة المطلوبة. ومع تكرار تطبيق الضغط، تراكمت إجهادات داخلية هائلة في اللوح. وفي النهاية، انكسر الفولاذ بشكل هش على طول خط الثني، وانطلقت نصف القطعة من الآلة كالشظية، لتضرب المشغل وتؤدي إلى وفاته. يشكل هذا الحادث المأساوي تذكيرًا صارخًا بأن الجهل بالحمولة هو تجاهل للسلامة نفسها.

الفصل الثاني: الميكانيكا الأساسية – كشف العوامل الأربعة الرئيسية التي تحكم متطلبات الحمولة

إن حساب حمولة الثني بدقة يتجاوز كونه تمرينًا يعتمد على الخبرة؛ فهو يرتكز على إطار دقيق يتشكل من علم المواد، والميكانيكا، وهندسة العمليات. إن إتقان التفاعل بين العوامل الأربعة الأساسية — خصائص المادة، والمعلمات الهندسية، وتكوين أدوات التشغيل، وطريقة المعالجة — هو المفتاح للارتقاء بالمهارة من مجرد تشغيل مكبس الثني إلى إتقان حقيقي له.

2.1 المنطق الأساسي: كيفية انتقال قوة الثني واستجابة المواد

عندما يلامس سنّ المكبس الصفيحة الموضوعة على قالب V السفلي ويدفعها، تمر المادة بتحول كامل — من السلوك المرن إلى التشوه اللدن.

• مرحلة التشوه المرن: أثناء الضغط الأولي، تنثني الصفيحة، لكن التشوه يكون مؤقتًا. لم تصل الإجهادات الداخلية بعد إلى “مقاومة الخضوع”. إذا تم تحرير الضغط في هذه المرحلة، فستعود الصفيحة تمامًا إلى شكلها المسطح الأصلي.
• مرحلة التشوه اللدن: مع استمرار المكبس في النزول، تتجاوز الإجهادات عند خط الثني مقاومة خضوع المادة، مما يؤدي إلى بدء التشوه اللدن. وهذا يعني أن الروابط الذرية تعيد ترتيبها بشكل دائم — لذلك، حتى بعد إزالة الحمل، لا يمكن للصفيحة أن تعود إلى شكلها الأصلي. يمثل الانتقال من السلوك المرن إلى السلوك اللدن بداية عملية الثني الناجحة.

العلاقة بين توزيع الضغط وتركيز الإجهاد

تنتقل قوة الثني الكلية عبر رأس المكبس وتتركز في ثلاث نقاط تلامس حرجة: رأس المكبس نفسه وكتفي قالب الـ V. يخلق هذا التمركز ضغطًا عاليًا جدًا عبر مساحة تلامس صغيرة جدًا، وهي ظاهرة تعرف باسم تركيز الإجهاد.

إن هذا الإجهاد المركز هو بالتحديد ما يجعل المادة عند خط الثني تصل إلى نقطة خضوعها وتدخل مرحلة التشوه اللدن، بينما يبقى باقي اللوح في الحالة المرنة. لذا فإن جوهر الحمولة يتمثل في توفير طاقة كافية لإنشاء منطقة من تركيز الإجهاد تتجاوز حد خضوع المادة على طول خط الثني.

2.2 العامل الأول: خصائص المادة — المتغير الحاسم في حساب الحمولة

الخصائص الجوهرية للمادة هي العوامل الأساسية المحددة للحمولة المطلوبة.

قوة الشد مقابل مقاومة الخضوع

• مقاومة الخضوع: هي مستوى الإجهاد الحرج الذي تبدأ عنده المادة بالتشوه الدائم (اللدن). يجب أن تكون الحمولة المطبقة كافية لتجاوز هذه العتبة.
• الحد الأقصى لمقاومة الشد (UTS): هو الحد الأقصى للإجهاد الذي يمكن للمادة تحمله قبل أن تنكسر. تشير هذه القيمة مباشرة إلى مدى مقاومة المادة للتشوه. في معادلات قوة الانحناء،, تُعد مقاومة الشد المتغير الأساسي.

لماذا يتطلب الفولاذ المقاوم للصدأ قوة ضغط (طنّية) أعلى من الفولاذ الطري؟ على سبيل المثال، يتمتع الفولاذ المقاوم للصدأ من نوع AISI 304 بمقاومة شد تبلغ حوالي 520–720 ميغاباسكال، في حين أن الفولاذ الكربوني Q235 تبلغ قيمته فقط حوالي 400–450 ميغاباسكال. وبما أن مقاومة الشد في الفولاذ المقاوم للصدأ أعلى بشكل ملحوظ، فإن قوة أكبر بكثير مطلوبة لتحقيق نفس درجة التشوه البلاستيكي. كقاعدة عملية عامة، يتطلب ثني الفولاذ المقاوم للصدأ عادةً حوالي 50٪‎% قوة ضغط أكثر من الفولاذ الطري ذو الأبعاد المماثلة.

جدول مرجعي سريع للمعادن الشائعة و“عوامل K” الخاصة بها (معاملات الطنّية)

لتبسيط الحسابات، يستخدم القطاع الصناعي عادةً الفولاذ الطري (UTS ≈ 450 ميغاباسكال) كأساس، مع تعيين عامل K له مقداره 1.0. وتُقارن المواد الأخرى بهذا المعيار وفقًا لنسبة مقاومة الشد الخاصة بها.

ملاحظة: هذه القيم تقريبية لتطبيقات الثني بالهواء. تعتمد المتطلبات الفعلية على درجة المادة وسماكتها.

قوى الشد النموذجية لبعض المواد

تعويض الحمولة لأثر تصلب العمل والارتداد الزنبركي

• تصلب العمل: أثناء عملية الثني، تصبح البنية البلورية داخل المعدن مشوهة ومعاد ترتيبها، مما يزيد من الصلابة والقوة في منطقة الثني. ونتيجة لذلك، يلزم تطبيق قوة أكبر في المراحل اللاحقة من الثني مقارنة ببدايته.
• الارتداد المرن: بمجرد اكتمال التشوه البلاستيكي وإزالة الضغط، يحاول المكوّن المرن للمادة العودة إلى وضعه الأصلي، مما يجعل الزاوية النهائية أكبر قليلًا مما تبدو عليه أثناء التحميل. للتعويض عن ذلك، يقوم المشغلون عادةً الثني الزائد بالثني إلى زاوية أكثر حدة — على سبيل المثال، الثني إلى 88° للحصول على زاوية نهائية قدرها 90°. ويتطلب هذا الثني الزائد عادةً حمولة إضافية بنسبة 10–20٪ لضمان دفع المادة بالكامل إلى منطقتها البلاستيكية.

2.3 العامل الثاني: المعاملات الهندسية — كيف تؤثر اختلافات الحجم على الحمولة

تؤثر الأبعاد الهندسية لقطعة العمل مباشرة على حسابات الحمولة.

• سماكة المادة: يُعد هذا المعامل الأكثر أهمية، إذ يُظهر علاقة أسية مع الحمولة. وفقًا لصيغ قوة الثني، تكون الحمولة المطلوبة متناسبة مع مربع سماكة الصفيحة. وبالتالي، إذا بقيت جميع الشروط الأخرى ثابتة،, فإن مضاعفة السماكة تُربّع الحمولة المطلوبة.
• طول الثني: تزداد الحمولة المطلوبة بشكل خطي مع طول الثني. هذا أمر واضح — فالثني بطول مترين يتطلب ضعف الحمولة اللازمة لثني بطول متر واحد. ولهذا السبب تحتاج القطع الكبيرة إلى مكابس ثني قوية وعالية الحمولة.
• زاوية الثني: تستند جداول الحمولة القياسية إلى ثنيات بزاوية 90°. وفي الحالات غير 90°:
  • الثنيات الحادة (أقل من 90°): تتطلب حمولة أعلى. على سبيل المثال، الثني عند 60° يتطلب عادة نحو 1.5 ضعف الحمولة المستخدمة لثني بزاوية 90°.
• الثنية المنفرجة (أكبر من 90°): تتطلب حمولة أقل. فمثلًا، الثني عند 120° يحتاج عادة إلى نحو نصف الحمولة المطلوبة لثني بزاوية 90°.

2.4 العنصر الثالث: معايير الأدوات — مفتاح الرافعة والكفاءة

يُعد اختيار الأدوات — وخاصة عرض فتحة قالب الـV — رافعة قوية لضبط متطلبات الحمولة.

• عرض فتحة قالب الـV (V): يُعد هذا العامل الأكثر فعالية في التحكم بالحمولة. فكلما كان القالب أوسع، ازداد طول ذراع الرافعة للثني، مما يقلل القوة المطلوبة.
  • قاعدة “8× السماكة” الذهبية: بالنسبة للفولاذ الطري الذي يقل سمكه عن 12 مم، تتبع الصناعة عادة قاعدة “V = T × 8” (حيث V هو فتحة القالب وT هي سماكة الصفيحة). تحقق هذه النسبة أفضل توازن بين الحمولة ونصف قطر الثني والدقة.
  • حدود التطبيق: عندما يكون فتح القالب على شكل حرف V أقل من ستة أضعاف سُمك الصفيحة، يزداد العزم المطلوب بشكل حاد وقد تظهر علامات على السطح. وعندما تتجاوز النسبة اثني عشر ضعفًا، ينخفض العزم، لكن نصف قطر الانحناء الداخلي يصبح أكبر ودقة التحكم في الزاوية تقل.

• نصف قطر طرف القبضة (اللكمة): عندما يتجاوز نصف قطر الانحناء الداخلي المطلوب نصف قطر التشكيل الطبيعي للمادة (في عملية الثني بالهواء، عادة حوالي 15% من عرض القالب V)، تكون هناك حاجة إلى لكمة ذات طرف أكبر نصف قطرًا. نصف القطر الأكبر يزيد مساحة التماس وبالتالي يزيد العزم المطلوب. وعلى العكس، فإن لكمة حادة جدًا تركز الإجهاد، مما يعرض المادة لخطر الاختراق.
• تآكل الأدوات: مع مرور الوقت، تتقوس حواف القالب بسبب التآكل، مما يزيد قليلًا من مساحة التماس ويغير توزيع قوة الثني. وللحصول على نفس نتيجة الثني، قد تتطلب الأدوات البالية زيادة قدرها حوالي 5–10% من العزم مقارنة بالأدوات الجديدة. وأفضل طريقة لتقدير درجة التآكل هي الفحص المنتظم باستخدام مقياس نصف القطر للتحقق من الأبعاد الحرجة.

2.5 العنصر الرابع: طرق العملية — كيف تؤثر تقنية الثني بشكل كبير على العزم المطلوب

يمكن أن تختلف طرق الثني المختلفة اختلافًا كبيرًا في مقدار العزم المطلوب، بمقادير تصل إلى أضعاف مضاعفة.

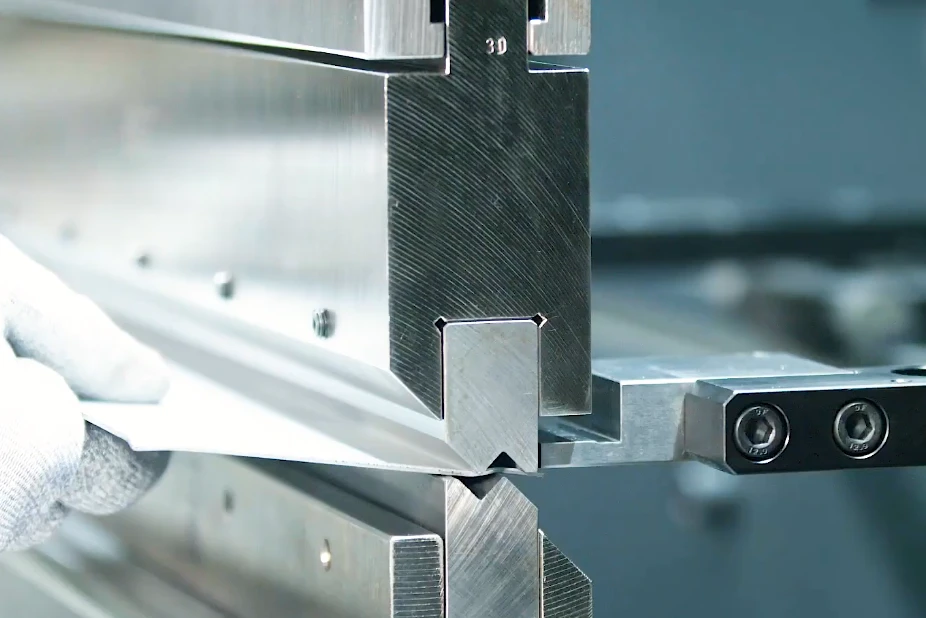

• الثني الهوائي: التقنية الأكثر استخدامًا، وتتطلب أقل قوة. تلامس الصفيحة فقط طرف اللكمة وكتفي القالب. يتم التحكم في زاوية الثني بمدى تغلغل اللكمة داخل القالب. هذه الطريقة المرنة والفعالة هي الأساس لجميع مكابح الثني CNC الحديثة.
• الضغط السفلي: تدفع اللكمة الصفيحة لتطابق زاوية قاع القالب تمامًا. تقلل هذه الطريقة من الارتداد المرن عن طريق تسطيح منطقة الانحناء قليلًا. العزم المطلوب عادة يكون أكبر بمرتين إلى أربع مرات من ذلك المطلوب في الثني بالهواء.
• السك: طريقة ثني قصوى تستخدم قوة هائلة لضغط اللكمة في المادة، مما يؤدي إلى ترقيقها بشكل دائم في منطقة الانحناء والقضاء تقريبًا على كل الارتداد المرن. ومع أنها دقيقة جدًا، إلا أنها تتطلب عزمًا هائلًا —أكبر بخمس إلى عشر مرات من الثني بالهواء أو أكثر — وتسبب تآكلًا شديدًا للآلات والأدوات، مما يجعلها نادرة في التصنيع الحديث.

رؤية متعمقة: كيف يؤثر اختيار العملية على العزم المطلوب

افترض أن ثني صفيحة معينة بالهواء يتطلب 30 طنًّا من القوة: باستخدام التطريق السفلي قد يكون هناك حاجة 60–120 طن, ، بينما السك قد يتطلب ما يصل إلى 150–300 طن.

وهذا يوضح بوضوح أن اختيار العملية هو أحد العوامل الحاسمة التي تؤثر في الحمولة — وغالباً أكثر من خصائص المادة نفسها.

Ⅲ. التطبيق العملي: ثلاث خطوات لحساب والتحقق الدقيق للحمولة

في النهاية، تخدم النظرية الإنتاج. بمجرد فهم العوامل الرئيسية المؤثرة على الحمولة، يمكننا تطبيق سير عمل موحد من ثلاث خطوات —جمع المعلومات، الحساب الأساسي، وضبط التحقق— لتحويل المعرفة النظرية إلى نتائج دقيقة وموثوقة.

3.1 مرحلة التحضير: جمع جميع بيانات الإدخال اللازمة

تبدأ الحسابات الدقيقة بمدخلات دقيقة. قبل استخدام الآلة الحاسبة أو جدول الحمولة، اجمع بعناية القطع الأربع التالية من المعلومات الأساسية:

• تأكيد نوع المادة وقوة الشد الدقيقة (S): تجنب الأوصاف العامة مثل “فولاذ كربوني” أو “فولاذ مقاوم للصدأ”. حدد الدرجة الدقيقة — مثل Q235B, 304, ، أو 6061-T6— نظرًا لأن قوة الشد يمكن أن تختلف بشكل كبير حتى داخل الفئة نفسها. الممارسة الأفضل هي الرجوع إلى شهادة اختبار المصنع (MTC) الخاصة بالمورد لقيم قوة الشد المعتمدة (UTS، قوة الشد القصوى).
• قم بقياس السُمك الدقيق (T) باستخدام القدمة ذات الورنية: لا تعتمد على القيم الاسمية (مثل 4.0 مم). نظرًا لتفاوتات التصنيع، قد تكون الصفيحة المعلن عنها بأنها 4.0 مم في الواقع 3.85 مم. وبما أن السُمك يؤثر على الحمولة بشكل تربيعي، فإن الفروقات الصغيرة قد تؤدي إلى انحرافات كبيرة.
• حدد طول الانحناء الفعّال (L): قم بقياس الطول الفعلي الذي سيتم تطبيق قوة الانحناء عليه.
• اختر عرض فتحة V المثالي (V): اختر الفتحة بناءً على سُمك الصفيحة ونصف القطر الداخلي المطلوب. ابدأ بقاعدة “8× السُمك” — فبالنسبة لصفيحة بسُمك 4 مم، استخدم قالب V بعرض 32 مم (4 مم × 8). إذا كان هناك حاجة لنصف قطر داخلي أصغر، يمكن استخدام قالب أضيق (مثل 6× السُمك)، ولكن توقّع زيادة حادة في متطلبات الحمولة.

3.2 المرحلة الأساسية: من الصيغة إلى النتيجة

بعد إعداد جميع بيانات الإدخال، ننتقل إلى خطوة الحساب الأساسية.

3.2.1 إتقان الصيغة الحسابية الأساسية

توجد عدة صيغ لحساب الحمولة في الصناعة، ولكنها جميعًا مشتقة من نفس المبادئ الميكانيكية. الصيغة التالية معترف بها على نطاق واسع وتعد موثوقة في عمليات الثني بالهواء باستخدام الوحدات المترية:

P(طن) = [1.33 × L(م) × T(مم)² × S(MPa)] / [V(مم) × 100]

شرح المعاملات:

• P: الحمولة المطلوبة للثني، بوحدة الأطنان المترية.
• 1.33: معامل عملي يجمع بين عوامل التحويل الميكانيكية وهوامش الأمان المناسبة لعمليات الثني بالهواء.
• لتر: طول الانحناء، يُقاس بوحدة الأمتار (م).
• T: فعلي سماكة الصفيحة، يتم قياسها بوحدة مليمتر (مم).
• S: قوة الشد للمادة, ، معبر عنها بوحدة ميغاباسكال (MPa).
• V: عرض فتحة قالب V، بوحدة مليمتر (مم).
• 100: ثابت لتحويل الوحدات وضبط معامل النموذج.

3.2.2 تمرين عملي: مثال—ثني صفيحة فولاذ كربوني من نوع Q235 بطول 3 م وسماكة 4 مم

الآن، لنطبق المعادلة أعلاه على مهمة إنتاج فعلية.

• المهمة: استخدام تقنية الثني الهوائي لثني صفيحة فولاذ كربوني Q235B بطول 3 م وسماكة 4 مم إلى زاوية مقدارها 90°.

خطوات الحساب:

تحديد قيم المعاملات:

• L (الطول) = 3 م
• T (السماكة) = 4 مم (يتم قياسها بدقة بواسطة القدمة ذات الورنية)
• S (قوة الشد)وفقًا لكتيب المواد، يتراوح نطاق مقاومة الشد القياسية لمادة Q235B بين 370–500 ميغاباسكال. عندما تكون القيمة الدقيقة غير مؤكدة، اختر الحد الأعلى وهو 500 ميغاباسكال لعمليات الحساب الآمنة.
• V (عرض فتحة قالب V)وفقًا لقاعدة “8×السماكة”، لدينا V = 4 مم × 8 =32 مم.

استبدل القيم في الصيغة لحساب الحمولة النظرية:
P = [1.33 × 3 × 4² × 500] / [32 × 100] → P = [1.33 × 3 × 16 × 500] / 3200 → P = 31920 / 3200 → P ≈ 9.975 طن. يمثل هذا الناتج الحمولة النظرية الدنيا اللازمة لإحداث التشوه البلاستيكي في صفيحة Q235B تحت الظروف المحددة.

إضافة هوامش الأمان وعوامل العملية: لا تأخذ الحسابات النظرية في الاعتبار المتغيرات الواقعية مثل تآكل الأدوات، اختلاف دفعات المواد، التزييت، أو تعويض التصلب الناتج عن التشغيل. لذلك، يجب تضمين هامش أمان. توصي المعايير الصناعية عادةً بإضافة 15–20٪. هنا نستخدم 20%: الحمولة المطلوبة النهائية = 9.975 طن × (1 + 20%) = 9.975 × 1.2 ≈ 11.97 طن.

الاستنتاج: لإتمام هذه العملية بأمان وبشكل متسق، اختر مكبس ثني ذو سعة اسمية تتجاوز 12 طنًّا. إذا كانت سعة الآلة المتوفرة أعلى بكثير (مثل 100 طن)، يجب ضبط وحدة التحكم CNC لتقييد قوة التشغيل إلى حوالي 12 طن لضمان التحكم الدقيق.

3.3 الأدوات والموارد الموصى بها: جعل الحسابات أكثر كفاءة ودقة

بينما تساعد الحسابات اليدوية في تعميق الفهم، في بيئة الإنتاج السريعة، يُعد الاستخدام الذكي للأدوات مفتاح تحسين الكفاءة والدقة.

كيفية تفسير واستخدام جداول الحمولة (القدرة) بشكل احترافي

يقدّم تقريبًا كل مصنع لمكابس الثني جدول حمولة مع آلاتهم. إنه أسرع أداة مرجعية وأكثرها عملية في ورشة العمل.

• كيفية قراءته: يُنسق الجدول عادة على شكل جدول بيانات يحتوي على سماكة الصفيحة على المحور العمودي و عرض فتحة القالب على شكل حرف V على المحور الأفقي. تشير القيم داخل الجدول إلى الحمولة المطلوبة لثني متر واحد من الفولاذ الطري (عادةً على أساس S = 400–450 ميغاباسكال) عند عرض القالب المحدد.
• خطوات الاستخدام:
  1. ابحث عن الصف الذي يتوافق مع سماكة الصفيحة لديك.
  2. حدد العمود المطابق لعرض فتحة القالب على شكل حرف V التي اخترتها.
  3. اقرأ القيمة عند نقطة التقاطع (على سبيل المثال، 5.2 طن/متر).
  4. اضرب تلك القيمة في الطول الفعلي للثني (بالمتر).
  5. إذا لم يكن المعدن فولاذًا طريًا، فطبّق معامل المادة المناسب (مثل الفولاذ المقاوم للصدأ × 1.5، الألمنيوم الطري × 0.5).

أفضل 3 حاسبات ضغط عبر الإنترنت موصى بها

للمستخدمين الذين يسعون إلى دقة أعلى، تُعد الحاسبات عبر الإنترنت خيارًا ممتازًا، وغالبًا ما تحتوي على قواعد بيانات مدمجة واسعة للمواد.

حاسبة الحمل من شركة Cincinnati Inc.:

• المزايا: من إنتاج شركة رائدة في الصناعة — موثوقة وذات مصداقية. واجهتها نظيفة وبسيطة، وتركّز على المعلمات الأساسية للتحقق السريع.
• الميزات: مصممة أساسًا للثني الهوائي، وتشمل توصيات مفيدة مثل الحد الأدنى لطول الحافة.

حاسبة الضغط من Accurpress:

• المزايا: توفر مكتبة شاملة للمواد تغطي مختلف درجات الفولاذ المقاوم للصدأ وسبائك الألمنيوم. يمكن للمستخدمين اختيار المواد مباشرة دون إدخال قيم مقاومة الشد يدويًا.
• الميزات: نتائج دقيقة للغاية وواجهة سهلة الاستخدام.

حاسبة الثني من موقع Press‑Brake‑Tool.co.uk:

• المزايا: الأكثر تعددًا في الاستخدام بين الثلاثة. بالإضافة إلى حسابات الضغط القياسية، تتيح للمستخدمين إدخال زاوية الثني المستهدفة للتعديل ويمكنها حساب نصف قطر الانحناء الداخلي عكسيًا — مما يجعلها ذات قيمة في تخطيط العمليات.
• الميزات: تخصيص واسع للمعلمات، مثالية للمهندسين الذين يُجرون تحليلًا تفصيليًا للعملية.

كيفية إنشاء نموذج مخصص لحاسبة الضغط في برنامج Excel

يُعد إنشاء حاسبة ضغط في Excel مخصصة للشركة أفضل طريقة لتنظيم المعرفة وتوحيد العمليات.

1. إعداد منطقة الإدخال: في العمود A، أنشئ تسميات مثل سماكة الصفيحة (مم)، طول الثني (م)، عرض قالب V (مم)، مقاومة الشد (MPa)، وهامش الأمان (%). في العمود B، استخدم خلايا إدخال البيانات المقابلة.
2. إنشاء خلايا الصيغ: في إحدى الخلايا (على سبيل المثال B6)، أدخل الصيغة = (1.33 * B2 * B1^2 * B4) / (B3 * 100) لحساب الضغط النظري.
3. إضافة خلية النتيجة النهائية: في خلية أخرى (على سبيل المثال، B7)، استخدم = B6 * (1 + B5/100) لحساب إجمالي الحمولة النهائية بما في ذلك هامش الأمان.
4. بناء قاعدة بيانات للمواد (اختياري): أنشئ ورقة منفصلة تسرد المواد الشائعة في الشركة وقيم مقاومة الشد الخاصة بها. ثم استخدم دالة VLOOKUP لملء قيم مقاومة الشد تلقائيًا في ورقة الحساب الرئيسية بناءً على اسم المادة.

3.4 مخطط حمولة مكبس الثني:

ملاحظة:

• وحدة قياس حمولة مكبس الثني في الجدول هي كيلو نيوتن (KN)
• تعتمد البيانات أعلاه على ثني صفيحة معدنية بطول متر واحد وبمقاومة شد تبلغ 450 نيوتن/مم²

الحمولة في هذا الجدول تعتمد على مقاومة شد المادة σb＝450 نيوتن/مم². تمثل القيمة في الجدول قوة الثني عندما يكون طول اللوح المعدني 1 متر.

حيث:

• P = قوة الثني
• S = سُمك اللوح المعدني
• V = فتحة حرف V في القالب السفلي
• B = الحد الأدنى لشفة الثني R = نصف القطر الداخلي

على سبيل المثال، إذا كان S=5 مم، وV=40 (عرض فتحة قالب V يساوي من 8 إلى 10 أضعاف سُمك اللوح)، يمكننا أن نرى أن القيمة في الجدول هي 400.

من الجدول، يمكننا أن نجد أنه عند ثني صفيحة معدنية بسُمك 5 مم وطول 1 متر، تكون حمولة آلة الثني 400 كيلو نيوتن. كما يمكن حساب حمولة مكبس الثني باستخدام معادلة حساب الحمولة:

P = 650S²L/V (σb＝450 نيوتن/مم²)

حيث:

• P: قوة الثني (كيلو نيوتن)
• S: سُمك اللوح (مم)
• L: عرض اللوح (مم)
• V: فتحة V في القالب السفلي (مم)

نتيجة الحساب لهذه الصيغة تساوي تقريبًا القيمة الموجودة في جدول الحمولة.

عند اختلاف مواد الثني، استخدم المعاملات في الجدول التالي لمضاعفة النتائج المحسوبة.

يمكنك استخدام حاسبة الحمولة أدناه للحصول على النتائج مباشرة.

بغض النظر عن الطريقة التي تختارها لتحديد الحمولة، تأكد من عدم تجاوز نطاق الحمولة المسموح به للآلات والقوالب. استخدام حمولة خاطئة يمكن أن يتسبب في تلف القالب أو مكونات العمل.

في أسوأ الحالات، يمكن أن يؤدي إلى تشوه الآلة وحتى يعرّض سلامة مشغلي الثني للخطر.

3.5 تقييم الأداء والتعديل: إغلاق الحلقة من النظرية إلى التطبيق

تُعتبر الحمولة المحسوبة النقطة المثلى لبداية العمل, ، وليست الإجابة النهائية الثابتة. إن إغلاق الحلقة من خلال التحقق العملي أمر ضروري.

• التحقق من خلال ثنيات اختبارية: قبل ثني قطع العمل الباهظة الثمن، قم دائمًا بإجراء اختبار باستخدام مواد خردة من نفس الدفعة والسماكة. أدخل الحمولة المحسوبة في نظام CNC ونفّذ الثني التجريبي.
• الضبط الدقيق بناءً على انحرافات الزاوية الفعلية: قم بقياس زاوية قطعة الاختبار باستخدام منقلة دقيقة.
  • إذا كانت الزاوية أقل من 90° (زيادة في الثني)، فإن الحمولة مرتفعة قليلًا—قلّل الحمولة (عادةً بمقدار 3–5%) وأجرِ الاختبار مرة أخرى.
  • إذا كانت الزاوية أكبر من 90° (ارتداد مفرط)، الحمولة غير كافية—زِد الحمولة (عادةً بمقدار 3–5%) وأجرِ الاختبار مرة أخرى.
• أنشئ قاعدة بيانات للعمليات: بمجرد تحديد “الحمولة المثلى” لمجموعة معينة من المادة والسماكة والأداة من خلال اختبارات الثني، دوّنها فورًا. أنشئ قاعدة بيانات تحتوي على حقول مثل “المشروع – درجة المادة – السماكة – قالب الـ V – الأداة – الحمولة النهائية – زاوية النهاية.” تمثل هذه القاعدة أحد الأصول غير الملموسة الأكثر قيمة في الشركة, ، مما يتيح للإنتاج المستقبلي تجاوز التجارب المتكررة وتحقيق الدقة من المحاولة الأولى.

Ⅳ. التطبيقات العملية: دليل اختيار المعدات واستكشاف الأعطال

تحويل المعرفة النظرية إلى إنتاجية هو الهدف النهائي من إتقان مفاهيم الحمولة. يركز هذا الفصل على جانبين عمليين في أرض المصنع: اتخاذ قرارات استثمارية صحيحة منذ البداية، وتشخيص المشكلات باحتراف عندما تظهر — خصوصًا من منظور الحمولة.

4.1 اختيار المعدات: مطابقة الحمولة مع احتياجات الإنتاج

اختيار مكبس الثني هو في جوهره استثمار استراتيجي في قدرة شركتك التصنيعية للسنوات القادمة. إن درجة توافق الحمولة تحدد مباشرة العائد على ذلك الاستثمار.

“القاعدة الذهبية”: لماذا يجب ألا تتجاوز الأحمال اليومية 80% من الحمولة القصوى للآلة

هذه القاعدة المثبتة منذ زمن طويل مدعومة بأسس ميكانيكية واقتصادية عميقة. إن تشغيل الآلة باستمرار عند أقصى طاقتها يعادل تآكلًا بطيئًا لصحتها الميكانيكية.

• تآكل هيدروليكي متسارع: التشغيل المستمر عند ضغط عالٍ يُبقي النظام الهيدروليكي تحت الحرارة والإجهاد، مما يؤدي إلى تصلب مبكر أو تلف في الأختام وزيادة التآكل في المضخات والصمامات التناسبية. ونتيجة لذلك، يمكن أن ينخفض عمر الخدمة للنظام بما لا يقل عن 30%.
• خطر التشوه الهيكلي غير القابل للعكس: إطار مكبس الثني — خصوصًا فتحة الإطار C — يتعرض لتشوه مرن تحت الحمولة الثقيلة. الوصول إلى الحد أو تجاوزه بشكل متكرر يمكن أن يتراكم ليؤدي إلى تشوه بلاستيكي دائم، يُعرف في الصناعة باسم “فتح الإطار.” هذا الضرر الكارثي يدمر التوازي بين المكبس والطاولة، مما يجعل الثني الدقيق عالي الجودة أمرًا مستحيلًا.
• فقدان الضبط وهامش الأمان: تُعد سعة الحمولة المتبقية البالغة 20% بمثابة “تأمين العملية” لديك. فعند التعامل مع دفعات مواد أكثر صلابة، أو صفائح أكثر سماكة، أو أدوات مهترئة تتطلب ضغطًا إضافيًا، تضمن هذه الاحتياطي جودة إنتاج ثابتة. وبدونها، قد تؤدي حتى التغيّرات الطفيفة إلى توقف الإنتاج أو تلف القطع.

الاستنتاج: يجب أن تتعامل مكابح الضغط التي تزن 100 طن بشكل أساسي مع المهام التي تقل عن 80 طنًا. اعتماد هذه القاعدة كمعيار للشراء وتخطيط الإنتاج هو الشكل الأكثر أساسية لحماية المعدات.

استراتيجيات الاختيار: ورشة العمل (حجم منخفض، تشكيلة عالية) مقابل خط الإنتاج (حجم مرتفع، تكرار)

نموذج الإنتاج الخاص بك يحدد نهجك في اختيار الحمولة بالطن.

• ورشة العمل – أولوية التعددية والمرونة: تواجه مثل هذه الورش مجموعة واسعة من الأجزاء والمواد والسماكات يوميًا، لذا تكون الأولوية لتغطية أوسع نطاق ممكن من المعالجة. استراتيجية: احسب بناءً على عبء العمل النموذجي لديك 80%، ثم اختر آلة ذات سعة أعلى بمقدار 30–50%. على سبيل المثال، إذا كانت معظم مهامك تتطلب 80 طنًا ولكنك أحيانًا تحتاج إلى 120 طنًا، فإن استثمارك في مكبح ضغط بسعة 150 طنًا يُعتبر قرارًا حكيمًا. فهو يمنع الاستعانة المكلفة بمصادر خارجية للوظائف عالية الربحية ويضمن كلًّا من المرونة وسرعة الاستجابة.
• خط الإنتاج – أولوية التخصص والكفاءة: هنا تكون أنواع الأجزاء موحدة وإيقاع الإنتاج بالغ الأهمية. استراتيجية: قم بإجراء أدق حساب للحمولة بالطن لمنتجك الأساسي، ثم طبّق القاعدة الذهبية 80% في الاختيار. على سبيل المثال، إذا أظهرت الحسابات أن المطلوب هو 60 طنًا، فإن مكبح ضغط مخصص بسعة 75–80 طنًا هو المثالي. إنفاق مفرط على آلة بسعة 200 طن سيكون إهدارًا — ليس فقط لتكلفة شرائها الأعلى، بل أيضًا لكفاءتها المنخفضة في استهلاك الطاقة تحت الأحمال الخفيفة. بدلًا من ذلك، ركّز على التكامل مع وحدات الأتمتة (مثل التحميل/التفريغ الروبوتي) وسرعات الثني الأعلى.

تحليل العائد على الاستثمار: متى يجب الترقية أو الاستثمار في مكبح ضغط ذو حمولة أعلى

يُعدّ ترقية المعدات أو إضافة معدات جديدة قرارًا رئيسيًا. إن وجود العلامات الأربع التالية يشير إلى أنه حان وقت الترقية:

1. ارتفاع تكاليف الاستعانة بمصادر خارجية: إذا كنت غالبًا تقوم بتعهيد مهام فولاذية أكثر سماكة أو عالية المقاومة بسبب نقص الحمولة بالطن، اجمع إجمالي تكلفة التعهيد الخارجي للعام الماضي. إذا اقتربت من تكلفة الإهلاك والتمويل السنوية لآلة جديدة، فقد حان وقت الاستثمار.
2. ارتفاع معدل الهدر المرتبط بحدود الحمولة: إذا كانت تقارير الجودة تذكر كثيرًا “انحراف الزاوية” أو “ارتداد غير متحكم به” كأسباب رئيسية للهدر — وكلاهما مرتبط بعدم كفاية الحمولة بالطن — فإن الترقية ستترجم مباشرة إلى توفير في المواد وساعات إعادة العمل.
3. فرص السوق الناشئة: عندما تسعى لدخول أسواق مثل الطاقة الجديدة، أو الآلات الثقيلة، أو الفضاء — والتي تتطلب جميعها مواد أكثر سماكة وأقوى — فإن مكبس الثني عالي الحمولة هو تذكرتك للدخول.
4. ارتفاع تكاليف الصيانة للمعدات القديمة: إذا أصبحت إنذارات النظام الهيدروليكي، أو تسربات الزيت، أو فقدان الدقة أمورًا روتينية، وأصبح مجموع تكاليف الصيانة وفقدان وقت التشغيل يفوق قيمة إنتاج الماكينة، فإن استبدالها بطراز أكثر تقدمًا وعالي الحمولة سيمنحك دفعة كبيرة في الإنتاجية.

4.2 استكشاف الأخطاء وإصلاحها: شجرة قرارات تشخيصية تعتمد على الحمولة

عندما تظهر مشكلات في الانحناء، تكون الحمولة غالبًا هي السبب المخفي. ستساعدك شجرة القرارات هذه على التفكير كخبير وتحديد السبب الجذري بشكل منهجي.

العرض 1: زاوية انحناء غير كافية (انحناء غير مكتمل أو ارتداد نابضي مفرط)

هذه هي المشكلة الأكثر شيوعًا. اتبع الخطوات التالية بالتسلسل:

التحقق من الحسابات والإعدادات: ابدأ دائمًا بالعودة إلى الأساسيات.

• معاملات الصيغة: هل استخدمت مقاومة الشد الصحيحة (S) للمادة؟ (هل حسبت الفولاذ المقاوم للصدأ كما لو كان فولاذًا معتدلًا؟)
• عرض قالب V: هل قالب الـ V الحالي (V) ضيق جدًا بالنسبة إلى سماكة الصفيحة (T)؟ (عندما يكون V < 6T، تزداد الحمولة المطلوبة بشكل كبير.)
• إعدادات الـ CNC: هل تم ضبط حد الحمولة للآلة على مستوى منخفض جدًا في برنامج التحكم؟

1. التحقق من المادة: استخدم الفرجار لقياس سماكة الصفيحة الفعلية وتأكد من أن الدرجة تتطابق مع وثائق العملية. يمكن أن تختلف الخصائص الميكانيكية بنسبة تتراوح بين 10–15% من مورد إلى آخر أو بين الدُفعات.
2. فحص حالة الأدوات: تحقق من طرف الكبس وأكتاف القالب باستخدام مقياس نصف القطر. يؤدي التآكل المفرط إلى زيادة نصف قطر الانحناء الفعلي، مما يؤدي إلى زاوية انحناء أقل عمقًا. قد تتطلب الأدوات البالية زيادة بنسبة 10–20% في الحمولة للتعويض.
3. تقييم النظام الهيدروليكيإذا تم التحقق من كل شيء آخر، شغّل الماكينة بدون حمل ولاحظ ما إذا كان ضغط النظام يصل إلى الحد الأقصى المحدد. عدم الوصول إلى ذلك قد يشير إلى مشكلات في المضخة أو صمام التنفيس أو الحشيات.

العَرَض 2: تلف غير طبيعي في الأدوات (حواف متشققة أو متصدعة أو تآكل سريع)

هذا هو المؤشر الأكثر مباشرةً — والأخطر — على التحميل الزائد للضغط.

1. تحقق من التحميل في المركزهل تقوم بثني قطعة عمل قصيرة باستخدام قالب قصير موضوع في مركز سرير طويل؟ هذا يركّز الحمل في منطقة صغيرة جدًا، متجاوزًا السعة المحلية لكلٍ من القالب وطاولة الماكينة، مما يؤدي غالبًا إلى كسر القالب أو تشوه السرير.
2. تقييم “استخدام أدوات غير مصنفة للسعة المطلوبة”هل تستخدم قالب قطع حاد منخفض السعة أو لكمة نصف قطرها صغير على فولاذ سميك أو عالي المقاومة؟ استشر دائمًا مواصفات المورد للأدوات حول “الحمولة القصوى المسموح بها لكل متر”.
3. تحقق من المحاذاةهل اللكمة والقالب متمركزان تمامًا؟ أي انحراف بسيط يجبر الضغط على جانب واحد، مما يؤدي إلى تآكل غير متساوٍ أو فشل كارثي في الأدوات.

العَرَض 3: إنذارات هيدروليكية متكررة (ضغط مرتفع، ارتفاع درجة الحرارة، أو تنبيهات زيت)

هذه هي طريقة الماكينة في طلب المساعدة — فهي تعمل تحت إجهاد لم تُصمَّم لتحمله.

1. أعد التحقق من حسابات الحمولة على الفور٩٠٪ من إنذارات الحمل الزائد الهيدروليكي ناتجة عن أخطاء جسيمة في حساب الحمولة. قد يكون المشغّل استخدم بيانات مادة خاطئة أو قالب V ضيق جدًا، مما جعل الحمولة الفعلية تتجاوز الحد المحدد. عندها يقوم النظام بتفعيل الحماية من الحمل الزائد بعد محاولات متكررة للوصول إلى ضغط الهدف.
2. راجع هامش الأمانهل تعمل الماكينة بالقرب من ٩٥–١٠٠٪ من قدرتها المقدّرة لفترات طويلة؟ هذا خطر للغاية. عدّل العملية (على سبيل المثال، استخدم قالب V أوسع) أو انقل المهمة إلى مكبس بقدرة أكبر.
3. تحقق من الحالة الهيدروليكيةإذا كانت الحسابات صحيحة، افحص مستوى الزيت، والتلوث، وأداء التبريد للتأكد من أن النظام يعمل بشكل موثوق.

4.3 تجنّب المزالق: أكثر 5 أخطاء شيوعًا — وتكلفةً — في حساب الحمولة

تجنّب هذه الفخاخ الذهنية وستمنع أكثر من ٩٠٪ من الأعطال المتعلقة بالحمولة.

• الخطأ 1: التعامل مع جميع أنواع الفولاذ على أنها نفس المادة النتيجة: حساب الفولاذ المقاوم للصدأ (K≈1.5) أو الفولاذ عالي القوة (K≈2.0) كأنه فولاذ معتدل (K=1.0) يؤدي إلى التقليل من الحمولة بنسبة لا تقل عن 50%، مما ينتج عنه فشل في الانحناء أو تلف في المعدات. الوقاية: أنشئ جدولًا واضحًا وسريع الرجوع لعوامل K للمواد وعلّقه بجانب كل آلة. تأكد دائمًا من درجة المادة الدقيقة قبل الاستخدام.
• الخطأ 2: تجاهل عرض قالب V والاعتماد الأعمى على الصيغ النتيجة: إدخال قيم قالب V عشوائيًا أو الاعتماد على التخمين فقط يمكن أن يؤدي إلى أخطاء في الحمولة بمقدار مضاعف عدة مرات. الوقاية: استخدم قاعدة “V = 8 × سماكة المادة” كقاعدة أساسية. افهم العلاقة: مضاعفة قيمة V تقلل الحمولة المطلوبة للنصف؛ تقليل V إلى النصف يضاعفها.
• الخطأ 3: إغفال أو سوء تقدير هامش الأمان النتيجة: استخدام الحمولة النظرية فقط يشبه القيادة قريبًا من السيارة أمامك بسرعة عالية—لا يوجد مجال للتصرف. التغيرات الطفيفة في المادة أو حالة الآلة يمكن أن تؤدي إلى فشل كارثي. الوقاية: أضف دائمًا هامش أمان إلزامي +20%. هذه الخطوة غير قابلة للنقاش—فهي تحمي كلًا من الآلة والمشغل.
• الخطأ 4: تجاهل الاختلافات بين طرق الانحناء النتيجة: استخدام صيغة الانحناء الهوائي لعملية الرفع السفلي أو السَّكّ يؤدي إلى حمل زائد شديد. الوقاية: حدد طريقة الانحناء بوضوح. تستخدم معظم مكابح الضغط CNC الحديثة الانحناء الهوائي. للرفع السفلي، اضرب حمولة الانحناء الهوائي في 2–4؛ وللسَّكّ، اضربها في 5–10.

• الخطأ 5: تجاهل تأثيرات تآكل الأدوات النتيجة: استخدام أدوات متآكلة مع إعدادات الأدوات الجديدة يؤدي إلى زوايا غير دقيقة ويشجع المشغلين على زيادة الضغط بشكل أعمى، مما يعرض لخطر التحميل الزائد. الوقاية: نفّذ برنامج فحص دوري للأدوات. بالنسبة للقوالب المتآكلة بصريًا، زِد الحمولة بنسبة 10–20% للتعويض أو استبدل الأداة فورًا.

4.4 الأسئلة والأجوبة المتقدمة: إجابات على الأسئلة الخمسة الأكثر شيوعًا حول الحمولة

• س: هل يمكن للآلة عالية الحمولة التعامل مع الأعمال الخفيفة؟ ما هو الجانب السلبي؟ ج: من الناحية التقنية نعم، لكنه استخدام غير كفء للموارد. هناك ثلاثة سلبيات رئيسية:
  1) هدر الطاقة: تستهلك المضخات والمحركات الهيدروليكية الكبيرة طاقة أكثر، حتى عند مستويات الإنتاج المنخفضة.
  2) مخاطر الدقة: نظرًا لأنها مصممة للأحمال الشديدة، غالبًا ما تكون لدى المكابس الكبيرة دقة تحكم وحساسية أقل عند الضغوط المنخفضة مقارنةً بالوحدات الكهربائية المؤازرة الصغيرة المصممة للمواد الخفيفة.
  3) كفاءة رأس المال المنخفضة: إذا كانت معظم المهام تتطلب فقط قدرة ضغط منخفضة، فإن الاستثمار في مكبس للخدمة الشاقة يعني تجميد رأس المال في أصل يحقق عائدًا ضئيلًا.
• س: كيف يمكنني أن أميز بصريًا ما إذا كانت قوة الضغط (الطنّاج) عالية جدًا أم منخفضة؟ج: قطعة العمل نفسها هي “مقياس الضغط” الأكثر موثوقية.”
  • علامات نقص الطنّاج: زاوية الثني أقل من المطلوب؛ الارتداد (المرونة الراجعة) مفرط أو غير متسق؛ ونصف قطر الثني الداخلي (R) أكبر بكثير من المتوقع.
• علامات الطنّاج الزائد (مؤشرات التحذير): علامات قالب عميقة على سطح قطعة العمل؛ ظهور شقوق دقيقة على طول الانثناء الخارجي (خصوصًا في الفولاذ عالي المقاومة أو سبائك الألمنيوم)؛ أصوات أنين معدنية حادة أثناء الثني؛ وفي الحالات الأكثر شدة، انحناء مؤقت ومرئي في مكبس الفرملة أو طاولة العمل.
• س: كيف تُحسب قوة الضغط (الطنّاج) للأشكال متعددة الأضلاع المعقدة مثل الروابط على شكل Z؟ ج: يتطلب ذلك تقديرًا متقدمًا. بالنسبة لانثناءات Z المنجزة في ضربة واحدة (انثناءات الإزاحة)، تكون قوة الضغط المطلوبة أكبر بكثير من تنفيذ انحناءين منفصلين بزاوية 90°. كقاعدة عامة: تكون قوة الضغط المطلوبة تقريبًا من 2 إلى 5 أضعاف قوة الثني الهوائي المفرد بزاوية 90°. كلما كان مسافة الإزاحة أصغر، كانت عملية تشوه المادة أكثر كثافة — وكان الطلب على قوة الضغط أكبر. أكثر الطرق موثوقية هي استخدام برمجيات البرمجة والمحاكاة الحديثة خارج الخط (مثل DELEM، ESA، CYBELEC وغيرها)، والتي يمكنها نمذجة عملية التشوه بدقة وحساب أقصى قوة ضغط مطلوبة.
• س: هل تؤثر سرعة الثني على قوة الضغط المطلوبة؟ ج: في معظم التطبيقات الصناعية،, لا تؤثر. تُحدد قوة الضغط في الأساس بخصائص المادة الميكانيكية الثابتة. تؤثر سرعة الثني (معدل نزول الكباس) بشكل أساسي على الإنتاجية. وعلى الرغم من أن المواد تُظهر زيادة طفيفة في قوتها عند معدلات تشوه عالية جدًا، مما يزيد نظريًا من الحمل المطلوب قليلًا، فإن هذا التأثير ضمن نطاق سرعات مكابس الثني الهيدروليكية أو المؤازرة القياسية يكون ضئيلاً. لذلك، لا حاجة لأخذ السرعة في حسابات قوة الضغط.
• س: كيف يمكنك معايرة ناتج القوة الفعلية (الطنّاج) للآلة؟ ج: هذه عملية صيانة متخصصة، وتُجرى عادة بثلاث طرق:

استشارة الشركة المصنعة: اتصل بمورّد المعدات لإجراء المعايرة السنوية. لديهم أدوات وبرامج متخصصة لضمان بقاء ناتج القوة دقيقاً وخطياً عبر النطاق الكامل. هذه هي أفضل ممارسة للحفاظ على دقة المعدات على المدى الطويل.

باستخدام خلايا الحمل الاحترافية: تُعد هذه الطريقة الأكثر دقة. ضع مستشعر ضغط محمول مُعاير بين القوالب، واضبط القوة المطلوبة، وطبّق الضغط، واقرأ الناتج الفعلي مباشرةً للمقارنة مع قراءة النظام، ثم قم بإجراء التصحيحات وفقاً لذلك.

مقارنة مقاييس ضغط الزيت الهيدروليكي: قم بتركيب مقياس ضغط عالي الدقة على خط الأسطوانة الرئيسية. استناداً إلى مساحة المقطع العرضي للأسطوانة، يمكن تحويل قيمة ضغط الزيت (بالـ PSI أو MPa) إلى القوة النظرية (القوة = الضغط × المساحة). قارِن هذه القيمة المحسوبة مع القوة المعروضة من قبل نظام الـ CNC.

Ⅴ. الأسئلة الشائعة

1. ما العوامل التي تساهم في تحديد القوة (الطنّاج) في مكابس الثني؟

سماكة المادة ونوعها وطول الانحناء ونصف قطر الثني المطلوب تؤثر جميعها بشكل كبير في تحديد القوة المطلوبة لعمليات مكبس الثني. فهم هذه العوامل يضمن تطبيق القوة المناسبة ويمنع تلف المادة.

2. ما أهمية الدقة في حسابات القوة في مكابس الثني؟

الدقة في حساب القوة تمنع تلف المواد وتضمن جودة الانحناء. فالقوة المفرطة يمكن أن تشوه المواد، في حين أن القوة غير الكافية قد لا تحقق الانحناء المطلوب، لذا فإن الحسابات الدقيقة توفر الوقت وتقلل من الهدر.

3. كيف تؤثر سماكة المادة على حسابات القوة في مكابس الثني؟

المواد السميكة تتطلب عادة قوة أكبر بسبب زيادة المقاومة أثناء عملية الثني. يحتاج المشغلون إلى ضبط الإعدادات وفقاً لذلك لتلبية متطلبات سماكة المادة وضمان نجاح العملية.

Ⅵ. الخاتمة

في الختام، فإن تحديد القوة وحدود التحميل في مكبس الثني أمر ضروري لأنه يؤثر مباشرة على جودة المنتج النهائي وطول عمر معداتك.

استخدام مكبس ثني بقوة غير كافية يمكن أن يؤدي إلى العديد من المشكلات، مثل زوايا انحناء غير دقيقة، وخطوط ثني غير متسقة، وزيادة في الارتداد المرن. يمكن أن تؤدي هذه المشكلات إلى إنتاج قطع لا تفي بالمواصفات، مما يؤدي إلى إعادة عمل مكلفة أو هدر.

من جهة أخرى، فإن استخدام آلة بقوة مفرطة يمكن أن يتسبب في تلف أدوات التشكيل، مثل التآكل المبكر أو الكسر في القوالب، بالإضافة إلى احتمال تحميل زائد على هيكل الماكينة ونظامها الهيدروليكي. يمكن أن تساعدك الصيغ والأدوات المذكورة في هذا المقال على اتخاذ قرار مستنير واختيار آلة مكبس الثني تلبي احتياجاتك.

بخبرة تزيد عن 40 عاماً في هذا المجال، تتخصص شركة ADH Machine Tool في تصنيع مكابس ثني عالية الجودة مصممة لتقديم نتائج ثني دقيقة وموثوقة. اكتشف منتجاتنا بالتفصيل الكتيبات لرؤية المجموعة الكاملة من الخيارات، أو اتصل بنا مباشرةً للحصول على استشارة شخصية مع خبرائنا.

تحميل الإنفوجرافيك بدقة عالية
