I. Въведение

Преди да научим как ефективно да използваме абкант, нека разгледаме накратко машинния инструмент абкант. Абкантът е основен инструмент в металообработването, който се използва за огъване на метални листове в желаната форма, като предлага контролируемо и последователно сила на огъване. Той притиска детайла между съответстващи горен инструмент и долна матрица, за да извърши огъването.

Обичайните видове абкант машини са механични абканти, хидравлични абканти, електрически абкант машини, и CNC абканти. В наши дни модерните абканти обикновено се състоят от легло, плъзгач, заден ограничител, управляваща система, комплект перфоратор и матрица и др., които работят заедно, за да оформят и огъват ламарина. Две C-образни рамки, свързани с маса в долната част и подвижна греда в горната част, оформят страните на абканта.

Методите за огъване с абкант обикновено включват въздушно огъване, долно огъване и процес на коване. Формоването на метал с абкант е от съществено значение в индустрията за обработка на ламарина. Трудността при формоването с абкант е свързана с качеството на материала, който се обработва. Колкото по-твърд е материалът, толкова по-голям е обратният пружинен ефект.

Техниките за огъване с абкант компенсират обратното пружиниране не чрез огъване до дъното, а чрез правилното използване на инструментите за абкант. Изборът на подходящи инструменти е от решаващо значение за постигане на точни и ефективни операции с абканта. Ето основните съображения при избора на правилните инструменти за вашата машина за огъване. За по-задълбочено разбиране на различните видове и конфигурации на инструментите, вижте Изчерпателно ръководство за инструментите на абкант пресите.

II. Полагане на основите: Основни знания преди работа

2.1 Анатомия на абканта: Визуален преглед на основните компоненти

Съвременният абкант представлява прецизна интеграция на механично, хидравлично и електронно инженерство. Разбирането на функцията и взаимодействието на основните му компоненти е от съществено значение за постигане на точен контрол. Читателите, които искат да сравнят абкантите с други инструменти за формоване, могат да се обърнат към Ръководство за щанцови преси за контекст относно механичните и хидравличните системи за формоване.

(1) Преглед на основните компоненти

Рамка: Структурният гръбнак на машината, обикновено изработен от високоякостни стоманени плочи в C-образен или O-образен дизайн. Осигурява стабилна опора за всички компоненти и устоява на огромните напрежения, генерирани по време на огъване. Якостта на рамата пряко влияе върху дългосрочната прецизност и стабилност.

Бутало: Вертикално движещата се секция, която задвижва перфоратора надолу. Точността на движението на плъзгача, прецизността на повторното позициониране и синхронизираните движения от двете страни са от решаващо значение за постигане на постоянни ъгли на огъване.

Легло: Стационарната основа, използвана за монтиране на матрицата и поддържане на детайла. Тя трябва да остане перфектно успоредна на плъзгача; всяко отклонение може да причини несъответствия в ъгъла по линията на огъване. Много съвременни машини включват системи за компенсиране на огъването в леглото, за да компенсират деформациите.

Пънч: Монтиран на плъзгача, този горен инструмент прилага силата на огъване директно върху листа. Неговата форма, ъгъл и радиус на върха определят получения вътрешен радиус на огъване и профила.

МатрицаМонтиран на леглото, неговият V-образен отвор поддържа листа. Ширината на V-образния отвор е критичен фактор, който влияе върху необходимия тонаж и крайния радиус на огъване. За тези, които се стремят да усвоят избора на матрици и точността на огъване, Ръководство за инструментите и огъването при абкант преса предоставя стъпка по стъпка насоки за ефективно съчетаване на перфоратори и матрици.

Заден ограничител: Разположено в задната част на машината, това прецизно позициониращо устройство задава дължината на фланеца — разстоянието от линията на огъване до ръба на листа. Съвременните CNC задни упори могат да контролират множество оси (X, R, Z1, Z2 и др.), за да постигнат точно позициониране за сложни форми.

CNC управление: “Мозъкът” на абканта. Операторите въвеждат параметри като вид материал, дебелина и целеви ъгъл; системата автоматично изчислява необходимото налягане, дълбочината на хода и позицията на задния ограничител, като контролира целия процес на огъване. За операторите, които искат да оптимизират ефективността на настройката и производителността на компонентите, ученето от Овладяване на аксесоарите за преса с огъване предоставя приложими идеи за оптимизиране на всеки компонент.

(2) Обяснение на задвижващите механизми

Механична: Използва маховик и манивелна връзка за задвижване на плъзгача — бърз и ефективен, но с фиксиран ход и скорост. След активиране не може да бъде спрян по средата на цикъла, което води до по-високи рискове за безопасността и по-малко гъвкав контрол на налягането. Днес рядко се използва за високоточни приложения.

Хидравличен: Настоящият индустриален стандарт. Контролира налягането и потока на маслото в хидравличните цилиндри за движение на плъзгача. Предлага мощен, гъвкав контрол с регулируем ход, възможност за спиране или обръщане във всеки момент и прецизна регулация на налягането — идеален за дебели плочи и сложни детайли.

За да се постигнат оптимални резултати при формоване, е важно да се разбере как да се калибрира налягането на системата — научете повече за Как да регулирате обратното налягане на абканта.

Серво-електрически: Задвижван от високомощни серво мотори чрез ремъци или винтови шпиндели, елиминирайки хидравличното масло. Осигурява изключителна прецизност, скорост, нисък шум и енергийна ефективност — използва приблизително 50% от енергията на хидравличните преси. Предлага изключително висока точност на повторно позициониране, което го прави идеален за прецизна, високоскоростна работа с тънки листове.

(3) Референция на ключова терминология

Тонаж: Максималната сила, която абкантът може да приложи — основна мярка за неговия капацитет. Необходимият тонаж се увеличава с якостта на опън на материала, дебелината и дължината на огъване и намалява при по-широки отвори на матрицата.

Дължина на огъване: Максималната ширина на детайла, който машината може да обработи.

Ъгъл на огъване: Крайният ъгъл, образуван след огъване.

Обратно пружиниране: Явлението, при което металът частично се връща към първоначалната си форма след огъване поради еластично възстановяване — универсална характеристика на процесите на студено формоване.

K-факторът: Коефициент, свързан със свойствата на материала, дебелината и радиуса на огъване, използван за изчисляване на плоски заготовки преди огъване. Той представлява позиционното изместване на “неутралната ос” (слоят, който не се разтяга и не се компресира) в дебелината на материала. Точните K-фактори са от съществено значение за спазване на проектните спецификации.

2.2 Граници на безопасността: Задължителни протоколи и екологични стандарти

Работата с абкантова преса е сред най-опасните задачи в цех за ламарина — всяка небрежност може да доведе до сериозно нараняване. Протоколите за безопасност не са просто препоръки; те са строги граници, които трябва да се спазват. За пълна справка, ориентирана към оператора, се консултирайте с Ръководство за безопасност и работа с абкант преса преди работа с машината.

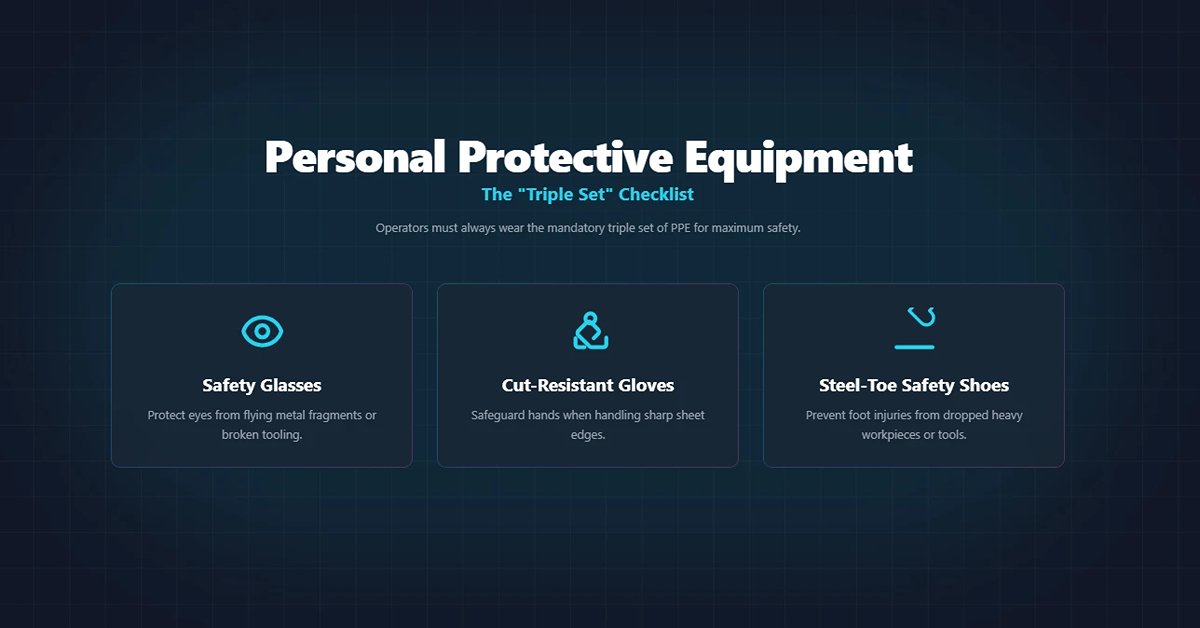

(1) Контролен списък за лични предпазни средства (ЛПС)

Операторите винаги трябва да носят “тройния комплект” ЛПС:

• Предпазни очила: Защитават очите от летящи метални частици или счупени инструменти.
• Ръкавици, устойчиви на порязване: Предпазват ръцете при работа с остри ръбове на ламарина.
• Предпазни обувки със стоманено бомбе: Предотвратяват наранявания на краката от изпуснати тежки детайли или инструменти.

(2) Вградени системи за безопасност на машината

Съвременните абканти имат множество предпазни устройства, които трябва да бъдат проверени преди работа:

• Светлинни завеси: Създават невидима инфрачервена бариера около работната зона. Ако ръка или предмет навлезе в зоната, докато плъзгачът се спуска, системата незабавно подава сигнал за аварийно спиране.
• Двуръчни управления: Изискват едновременно активиране на два бутона, разположени на разстояние един от друг, за да започне движението на плъзгача, като гарантират, че и двете ръце остават безопасно далеч от зоната с инструмента.
• Аварийно спиране: Големи червени бутони с форма на гъба, разположени на ключови места по машината. Натискането на който и да е от тях незабавно прекъсва захранването и спира всяко движение.
• Златни стандарти за работното място

Безопасното и ефективно работно място е също толкова важно — следвайте контролния списък “три основни”:

1. Чисто и подредено: Поддържайте подовете свободни от масло, отпадъци и инструменти, за да осигурите плавно движение и да предотвратите подхлъзвания или спъвания.

2. Добро осветление: Доброто осветление помага при четене на чертежи, подравняване на линии за огъване и намалява оперативните грешки.

3. Достатъчно пространство: Осигурете достатъчен просвет за въртене и манипулиране на големи листове, за да избегнете сблъсъци с хора или оборудване.

2.3 Чертеж и материал: Източникът на перфектното огъване

Успехът при огъване започва в момента, в който интерпретирате чертежа и инспектирате материала — всяка грешка на този етап ще подкопае всички последващи усилия.

(1) Основи на четенето на чертежи

Чертежът за огъване на ламарина съдържа всички производствени инструкции — бързо идентифицирайте:

• Линии на огъване: Посочете къде се извършват огъванията.
• Ъгли и посоки: Определете всеки целеви ъгъл на огъване (напр. 90°, 135°) и дали огъването е нагоре или надолу.
• Размери и допуски: Включете дължини на фланци, разстояния от отвори до линии на огъване и допустими граници на грешка.
• Спецификации на материала: Ясно посочете вида на материала (напр. SUS304, AL5052) и дебелината.
• Контролен списък за проверка на материала

При получаване на листовия материал винаги проверявайте:

• Проверете вида на материала, дебелината и твърдостта: Използвайте шублер, за да измерите дебелината и да потвърдите, че съответства на спецификациите в чертежа. Различните материали и нива на твърдост изискват различни параметри за огъване.
• Обърнете особено внимание на посоката на влакната: При валцуване листовият метал развива структура на влакната. Огъването по посока на влакната значително увеличава риска от напукване — особено когато радиусът на огъване е малък. Оптималната посока на огъване е перпендикулярна на влакната. Ако огъването по посока на влакната е неизбежно, увеличете радиуса на огъване съответно.

Защо настройка на 90° рядко дава перфектно огъване от 90°? Причината е склонността на метала да се възстановява еластично след огъване.

Когато перфораторът упражнява сила върху листа, материалът претърпява както пластична деформация (постоянна) така и еластична деформация (възстановима). След като перфораторът се премахне, силата изчезва и потиснатата еластична деформация се освобождава — причинявайки леко “отскачане” на ъгъла.

Отскачането не е фиксирана стойност — то се влияе от множество фактори:

• Якост на материала: Колкото по-висока е границата на провлачване (напр. високоякостна стомана), толкова по-голям е обратният пружинен ефект.
• Дебелина на материала: По-дебелите листове обикновено показват по-малък обратен пружинен ефект.
• Радиус на огъване: По-голям радиус на огъване спрямо дебелината на листа води до по-голям обратен пружинен ефект.
• Метод на огъване: Например, въздушно огъване предизвиква повече обратен пружинен ефект от долно огъване.

За да се компенсира обратният пружинен ефект, опитни оператори или усъвършенствани CNC системи използват преогъване— програмиране на малко по-малък ъгъл (напр. 88°), така че след обратния пружинен ефект да се получи желаният 90°. Съвременните висококласни абканти могат дори да имат системи за лазерно измерване на ъгъла, които следят огъването в реално време и динамично регулират дълбочината на удара, практически елиминирайки несигурността от обратния пружинен ефект.

Ⅲ. Избор на подходящ инструмент

3.1 Материал и твърдост на инструмента

• Материал на инструмента: Материалът на инструмента значително влияе върху неговата производителност и издръжливост. Често срещани материали са закалена стомана, карбид и специални сплави. Инструментите от закалена стомана са издръжливи и устойчиви на износване, което ги прави подходящи за тежки приложения. Карбидните инструменти предлагат висока твърдост и устойчивост на износване, идеални за прецизни и многократни операции. Например, използването на закалени стоманени инструменти за огъване на дебели листове от неръждаема стомана може да предотврати преждевременно износване.
• Твърдост на инструмента: Уверете се, че инструментът има достатъчна твърдост, за да издържи силите при огъване на ламарина. По-високите нива на твърдост осигуряват по-добра устойчивост на износване, но могат да бъдат по-крехки. Инструмент с твърдост по Рокуел 60 HRC обикновено е подходящ за огъване на високоякостни материали.

3.2 Покрития на инструмента

• Покрития: Покритията на инструмента, като нитрид на титана (TiN) или диамантоподобен въглерод (DLC), могат да подобрят устойчивостта на износване и да намалят триенето, удължавайки живота на инструмента. Например, инструменти с TiN покритие могат да издържат до три пъти по-дълго от непокритите инструменти в среди с голям обем производство.

3.3 Материал и дебелина на заготовката

• Вид материал: Различните материали имат различни свойства, които влияят на процеса на огъване. Например, алуминият е по-гъвкав от стоманата и изисква различни съображения при избора на инструмент. Неръждаемата стомана, със своята по-висока якост на опън, може да изисква по-твърди и по-здрави инструменти.
• Дебелина: Дебелината на детайла определя необходимия тонаж и вида на инструментите. По-дебелите материали се нуждаят от по-здрави инструменти, за да издържат на по-големи сили без деформация или счупване. Например, огъването на стоманена плоча с дебелина 10 мм изисква инструмент, способен да поеме по-висок тонаж в сравнение с огъването на алуминиева ламарина с дебелина 2 мм.

3.4 Видове и конфигурации на инструментите

Панчове и матрици: Това са основните инструменти във всяка операция с абкант. Панчът е горният инструмент, който притиска материала в матрицата – долният инструмент, който оформя огъването.

• V-матрици: Често използвани за въздушно огъване, V-матриците се предлагат в различни размери, за да съответстват на различни дебелини на материала и ъгли на огъване.
• Гъши врат панчове: Проектирани за оформяне на дълбоки огъвания без пречка от тялото на панча.
• Панчове и матрици за остър ъгъл: Използват се за създаване на остри огъвания и ъгли под 90 градуса.
• Специализирани инструменти: За специфични приложения като прегъване, офсетни огъвания или огъване на кутии могат да се използват специализирани инструменти. Инструментите за прегъване се използват за сгъване на ръба на ламарината обратно върху себе си, докато офсетните инструменти създават Z-образно огъване.

3.5 Съвместимост и капацитет на машината

• Съвместимост с инструментите: Уверете се, че инструментите са съвместими с модела на вашия абкант. Проверете системата за закрепване на инструмента, дължината и стила на монтаж. Някои абканти използват стандартизирани системи като европейска, американска или Wila, което може да повлияе на избора ви.
• Капацитет на машината: Съобразете инструментите с капацитета на вашия абкант. Вземете предвид максималния тонаж, дължината на хода и ширината на леглото. Използването на инструменти, които надвишават капацитета на машината, може да доведе до повреди и опасности за безопасността.

3.6 Прецизност и повторяемост

• Изисквания за толеранси: За приложения с висока прецизност изберете инструменти, които предлагат тесни толеранси и минимално отклонение. Инструментите с прецизно шлифовани повърхности осигуряват по-добра точност и повторяемост.
• Интеграция с задния упор: Висококачествените инструменти трябва да се интегрират добре със системата за задния упор на абканта, за да се осигури постоянно позициониране и точни огъвания.

3.7 Съображения за безопасност

• Поддръжка на инструменти: Редовната инспекция и поддръжка на инструментите са от съществено значение за безопасната работа. Търсете признаци на износване като пукнатини или деформации и заменяйте инструментите при необходимост. Например, проверявайте инструментите за наличие на отчупвания или заусенъци, които могат да повлияят на качеството на огъванията.
• Функции за безопасност: Някои инструменти включват функции за безопасност като противоплъзгащи повърхности или защитни покрития, за да намалят риска от инциденти.

3.8 Рентабилност и дълготрайност

• Първоначална инвестиция спрямо дългосрочни ползи: Въпреки че инструментите с по-високо качество може да имат по-висока първоначална цена, те често осигуряват по-добра производителност, по-дълъг живот и намалено време на престой, което води до общи икономии.
• Дълготрайност на инструментите: Инвестирайте в инструменти, които предлагат добър баланс между издръжливост и цена. Вземете предвид честотата на използване и видовете материали, които се обработват.

3.9 Потребителско изживяване и ниво на умения

• Леснота на използване: Изберете инструменти, които са лесни за използване и настройка, особено ако абкантът ще се използва от множество оператори.
• Обучение на оператори: Уверете се, че операторите са обучени за правилната употреба и поддръжка на инструментите, за да се максимизира ефективността и безопасността.

Ⅳ. Как да работите с абкант

4.1 Проверки преди работа

Преглед на ръководството

• Прочетете внимателно ръководството за работа на абканта, за да разберете възможностите, ограниченията и функциите за безопасност на машината.
• Запознайте се с контролния панел и всички специфични инструкции, свързани с модела, който използвате.

Проверете машината

• Извършете визуална проверка за наличие на видими признаци на износване, повреда или течове.
• Проверете дали всички предпазни ограждения са на мястото си и функционират правилно.
• Уверете се, че бутоните за аварийно спиране работят.

Проверка на инструментите

• Проверете пънча и матрицата за признаци на износване или повреда.
• Проверете дали инструментите са правилно подравнени и здраво закрепени.
• Уверете се, че инструментите съответстват на изискванията за материала и огъването, което планирате да извършите.

Изисквания за организация на работното място

• Среда без претрупване: Уверете се, че всички инструменти, материали и оборудване са правилно съхранени, като проходите са свободни от препятствия, които могат да причинят опасност от спъване.
• Управление на смазването: Избягвайте прекомерно смазване на движещите се части, тъй като това може да доведе до замърсяване или недостатъчно триене в критични зони като винтови шпиндели или направляващи релси.

4.2 Настройка на абканта

Правилната настройка на абканта е от решаващо значение за постигане на точни огъвания и осигуряване на безопасността на операциите. Следните стъпки описват процеса на настройка:

(1) Избор на подходящи инструменти:

Изберете правилно съответстващ пънч и матрица според вида материал и желания ъгъл на огъване.

Уверете се, че инструментите са в добро състояние и без повреди.

(2) Монтаж и подравняване на инструментите:

Внимателно закрепете пънча към плъзгача и матрицата към леглото, като се уверите, че са здраво фиксирани.

Използвайте инструменти или методи за подравняване, за да гарантирате, че пънчът и матрицата са правилно подравнени. Неправилното подравняване може да доведе до неточни огъвания и потенциални повреди.

(3) Програмиране на задния ограничител:

Настройте задния ограничител на необходимите позиции според последователността на огъване и размерите на детайла.

За CNC абкант преси въведете необходимите параметри в управляващата система за автоматично позициониране.

(4) Регулиране на хода на плъзгача:

Задайте хода на плъзгача на подходяща дълбочина според дебелината на материала и желаното огъване. Това предотвратява прекомерно огъване или повреждане на материала.

4.3 Извършване на операцията по огъване

След като настройката е завършена, можете да продължите с операцията по огъване. Следването на тези стъпки прави огъването прецизно и безопасно:

(1) Позициониране на детайла:

Поставете металната плоча върху леглото, като се уверите, че е правилно подравнена с задния ограничител.

Използвайте скоби или други приспособления за фиксиране, ако е необходимо, за да задържите детайла на място.

Проверете размерите и подравняването на детайла, за да осигурите точност преди започване на процеса на огъване.

(2) Стартиране на огъването:

Активирайте абкант пресата чрез контролния панел или крачен педал, в зависимост от конструкцията на машината.

Наблюдавайте началния процес на огъване, за да се уверите, че детайлът се огъва правилно.

(3) Наблюдение на процеса:

Следете внимателно процеса на огъване за да се уверите, че протича според очакванията.

Слушайте за необичайни шумове и наблюдавайте за неочаквани движения, които могат да показват проблем. Регулирайте настройките при необходимост, за да коригирате всякакви отклонения.

(4) Проверка на точността на огъването:

След завършване на огъването внимателно извадете детайла от машината и измерете ъгъла и размерите на огъването, за да се уверите, че отговаря на спецификациите.

Регулирайте задния ограничител, хода на плъзгача или инструментите, ако е необходимо, за да коригирате неточности.

(5) Последователност на огъванията:

Ако детайлът изисква множество огъвания, следвайте предварително определената последователност, за да осигурите точност и да избегнете повторна обработка.

4.4 Финална инспекция и контрол на качеството

След приключване на операцията по огъване, извършването на щателна инспекция гарантира качеството и консистентността на готовия детайл:

(1) Изключване на машината

Изключете абканта и следвайте процедурите за спиране, посочени от производителя.

Уверете се, че всички движещи се части са напълно спрели, преди да извършвате други действия.

(2) Проверка на размерите:

Използвайте шублери, измерители на ъгъл на матрицата и други прецизни инструменти, за да проверите крайните размери на огъванията.

Сравнете измерванията със спецификациите на проекта.

(3) Визуална инспекция:

Проверете за дефекти като пукнатини, гънки или повърхностни несъвършенства, които могат да повлияят на целостта на детайла.

Уверете се, че огъванията са гладки и равномерни по цялата заготовка.

(4) Регулировки и корекции:

Ако бъдат открити несъответствия или дефекти, направете необходимите корекции на настройките или процеса и повторете операцията върху нов детайл.

Документирайте всички промени, за да подобрите бъдещите настройки и да намалите грешките.

(5) Почистване на работната зона

Отстранете всички отпадъци, остатъчен материал или инструменти от работната зона.

Уверете се, че абкантът и околната зона са чисти и готови за следващата операция.

(6) Извършване на рутинна поддръжка

Изпълнете необходимите задачи по поддръжка, като смазване, проверка на нивото на хидравличната течност и инспекция на електрическите връзки.

Записвайте дейностите по поддръжка в дневник за бъдещи справки.

V. Усъвършенствани техники за работа с абкант на практика

5.1 Усъвършенствани техники за работа с абкант

Следните три техники са истинският тест за нивото на умения на оператора, като играят жизненоважна роля за функционалността, безопасността и визуалната привлекателност на продукта.

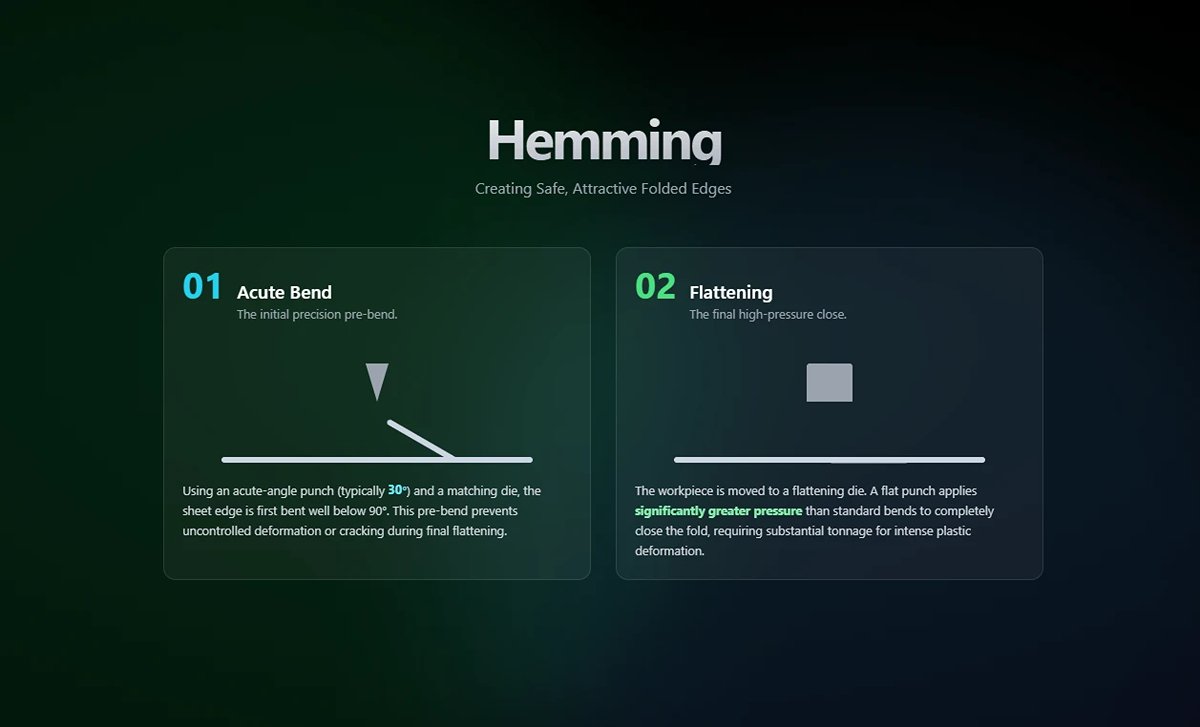

(1) Хеминг: Създаване на безопасни, привлекателни прегънати ръбове

Хемингът включва прегъване на ръба на листа напълно обратно върху себе си, за да се получи гладък, удебелен защитен ръб. Широко се използва за увеличаване на твърдостта на детайла, премахване на остри ръбове или подготовка на компоненти за последващо сглобяване. Стандартният процес на хеминг се постига чрез прецизен двустъпков метод:

1. Първа стъпка: Остър завой С помощта на перфоратор с остър ъгъл (обикновено 30°) и съответстваща матрица, ръбът на листа първо се огъва под остър ъгъл, значително под 90°. Това предварително прегъване оформя сгъвката предварително, предотвратявайки неконтролирана деформация или напукване по време на окончателното изравняване.

2. Втора стъпка: Изравняване Предварително прегънатата заготовка се прехвърля в изравняваща матрица. Плосък перфоратор след това прилага натиск значително по-голям от този при стандартните огъвания, за да изравни напълно и затвори сгъвката. Това изисква значителен тонаж, тъй като материалът се подлага на интензивна пластична деформация.

Съвет от експертСъвременните абканти често разполагат с пружинно натоварени двустепенни матрици за хеминг които умело интегрират остър V-образен канал и изравняваща повърхност в една и съща долна матрица. Това позволява и двете операции да бъдат извършени с един удар, осигурявайки експоненциално повишаване на ефективността.

(2) Офсетни огъвания: Една настройка за Z-образна стъпка

Офсетното огъване (известно още като Z-огъване) създава два успоредни огъва в противоположни посоки върху една заготовка, получавайки стъпаловиден или Z-образен профил. Тази форма се използва често за припокриващи се части, осигуряване на разстояние или допълнителна структурна здравина.

Методи:

Специализирани инструменти (най-ефективно): С помощта на специални комплекти матрици за джогъл, чиито перфоратори и матрици вече имат Z-образен профил, и двата огъва могат да бъдат оформени с един удар. Това осигурява максимална ефективност, постоянство и прецизност.

Двустъпков процес със стандартни инструменти (най-гъвкаво): Без специализирани инструменти, офсетът може да се направи с два последователни огъва. Първо се извършва 90° огъване на целевата позиция; след това заготовката се обръща 180° и се прави второ 90° огъване в противоположна посока. Разстоянието между двата огъва определя височината на офсета. Основното предизвикателство е осигуряването на прецизно позициониране и успоредност при второто огъване.

(3) Огъване с голям радиус: Стъпково огъване за плавни криви

Когато желаният радиус на огъване е много по-голям от дебелината на листа (например осем пъти дебелината или повече), използването на стандартен инструмент с голям R става непрактично или прекалено скъпо. В такива случаи, стъпково огъване—наричано още стъпково огъване—е изобретателна, изключително адаптивна техника. Принципът е да се приближи голяма плавна крива чрез поредица от гъсто разположени огъвания с малък ъгъл.

• Основи на програмирането: Операторът просто въвежда дължината на дъгата радиус, ъгъл, и дължина на дъгата в CNC системата.
• Системно изчисление: Съвременните CNC системи автоматично разделят голямата дъга на десетки или дори стотици малки прави сегменти. Те изчисляват стъпка—разстоянието, с което се придвижва задният упор всеки път—и ъгъл на стъпката за всяко малко огъване.
• Изпълнение: Операторът позиционира листа срещу задния упор и стартира машината. Задният упор се придвижва на малки, непрекъснати стъпки, докато плъзгачът извършва плитки огъвания в синхрон, като постепенно “подбутва” материала до желания голям радиус. Колкото по-малка е стъпката и колкото по-голям е броят на стъпките, толкова по-гладка и перфектна е получената крива.

5.2 Стратегии за повишаване на ефективността

В съвременното производство поговорката “времето е пари” важи повече от всякога. Следните стратегии са предназначени да намалят драстично непродуктивното време, позволявайки на абканта да доставя максимална стойност.

(1) Революция в смяната на инструментите: От часове до минути Традиционно смяната на инструментите на абкант е бавна, трудоемка и опасна задача, която често отнема от 30 минути до няколко часа. Това удължено време на престой беше основна пречка за производството на малки серии с голямо разнообразие. Появата на Системи за бърза смяна на матрици (QDC) напълно промени тази ситуация, намалявайки времето за смяна на инструментите до само минути или дори секунди— истински скок в ефективността.

(2) Основни технологии:

Хидравлично/пневматично стягане: Замества традиционното ръчно затягане на болтове. С натискането на един бутон, стягащите механизми по горната греда и работната маса моментално заключват или освобождават всички инструменти.

Сегментирани и самоподравняващи се инструменти: Стандартни къси матрици могат бързо да се комбинират до всяка необходима дължина, а прецизната изработка гарантира, че автоматично се подравняват по централната линия при стягане — без нужда от ръчно фино настройване.

(3) Основни предимства:

Драстично намаляване на престоя: Машината прекарва над 95% от времето си в производство вместо в изчакване.

Възможност за малки серии: Дори поръчки от само няколко броя могат да бъдат печеливши благодарение на минималното време за пренастройка.

Значително подобрена безопасност: Автоматизираната работа намалява рисковете, свързани с ръчното боравене с тежки инструменти.

Оптимизация на серийното производство: Изкуството на последователността при огъване За сложни детайли с множество огъвания, последователността пряко влияе както на ефективността, така и на възможността за изпълнение. Лош ред може да накара детайла да сблъскват се или пречат на абканта или инструментите по време на следващи огъвания, или изискват прекомерно обръщане и завъртане от оператора. Цел на оптимизацията: Да се намери “златен път”, който минимизира смените на инструментите и обръщанията на детайла, като напълно се избягват сблъсъци.

Ръчно планиране: Опитните оператори мислено проиграват целия процес като шахматна партия, често следвайки основни принципи като “първо късите ръбове, после дългите” или “първо огъни средата, после страните”.”

Автоматизирана софтуерна оптимизация: Тук модерните технологии офлайн програмен софтуер наистина блестят. След импортиране на 3D модела на детайла, софтуерът може да симулира всички възможни последователности на огъване за секунди и, използвайки алгоритми за откриване на сблъсъци, автоматично да препоръча най-ефективния, безпрепятствен производствен път.

Стойността на офлайн програмирането: Постигане на нулево време на престой при смяна на задачи Офлайн програмирането премества създаването, симулацията и оптимизацията на програмите за огъване от скъпия контролен панел на машината към стандартен офис компютър. Традиционен подход: Операторът стои до машината, обмисля всяка стъпка, докато въвежда параметри, прави пробни огъвания и корекции. През целия този процес оборудване на стойност стотици хиляди или дори милиони стои неизползвано. Подход с офлайн програмиране:

Паралелен работен процес: Докато един абкант е зает с изпълнението на Задача А, инженерът вече подготвя и виртуално симулира всички програми за Задачи B, C и D на компютъра.

Безпроблемен преходВеднага след приключване на Задача А, напълно тестваната програма и монтажните чертежи за Задача B се предават незабавно към машината чрез мрежата. Операторът просто монтира инструментите според чертежите — особено бързо при използване на QDC — и може да започне производството веднага.

(4) Ключови предимства:

• Максимално използване на оборудванетоДръжте абканта фокусиран върху основната му функция — огъване — вместо върху програмиране.
• Проактивно решаване на проблемиВисокоточните симулации позволяват потенциални проблеми с колизии да бъдат идентифицирани и решени във виртуална среда, осигурявайки успех още при първото изпълнение и елиминирайки отпадъците или преработките.
• Съхраняване на знанияДоказаните производствени решения се съхраняват като цифрови файлове, превръщайки се в ценни корпоративни активи, които вече не зависят от интуицията или паметта на отделен оператор. За да видите кои съвременни абканти включват тези усъвършенствани функции, не се колебайте да разгледате нашия продукт Брошури.

Ⅵ. Мерки за безопасност при използване на абканти

6.1 Общи мерки за безопасност

Лични предпазни средства (PPE):

Операторите трябва да знаят, че трябва да носят подходящи ЛПС по всяко време. Това включва предпазни очила за защита на очите от метални стружки, ръкавици за предпазване на ръцете от порязвания и ожулвания, както и обувки със стоманени бомбета за защита на краката от тежки предмети. Освен това се препоръчва защита на слуха поради шума, генериран по време на работа.

Безопасна работна среда:

Поддържането на чисто и организирано работно място е от решаващо значение. Подовете трябва да са свободни от препятствия и разливи, за да се предотвратят подхлъзвания и падания. Подходящото осветление гарантира, че операторите могат ясно да виждат работата си, намалявайки риска от грешки и инциденти. Също така е важно да има ясни аварийни изходи и достъпни пожарогасители в близост.

6.2 Специфична безопасност за машината

Проверки преди работа:

Преди да използват абканта, операторите трябва да знаят, че трябва да извършат серия от проверки преди работа. Това включва проверка дали всички предпазни ограждения и бариери са на място и функционират правилно.

Необходимо е също така да се инспектира машината за признаци на повреди или износване, като пукнатини или течове, за да се предотвратят неизправности по време на работа. Освен това операторите трябва да се уверят, че детайлът е здраво закрепен и че инструментите са подходящи за задачата.

Процедури за аварийно спиране:

Разбирането и бързият достъп до механизма за аварийно спиране са от критично значение. Операторите трябва да се запознаят с местоположението и начина на работа на бутона или педала за аварийно спиране.

В случай на авария, знанието как да се спре машината незабавно може да предотврати наранявания и допълнителни повреди на оборудването.

Ⅶ. Поддръжка и отстраняване на неизправности

7.1 Редовна поддръжка

Ежедневни процедури за проверка

• Визуална проверка: Проведете обстойна визуална инспекция на машината, като търсите признаци на износване, повреди или течове.
• Предпазни ограждения и сензори: Уверете се, че всички предпазни ограждения и сензори са на място и функционират правилно.
• Нива на хидравличната течност: Проверете нивата на хидравличната течност и допълнете при необходимост, като се уверите, че няма течове или замърсяване.
• Почистване на машината: Премахнете всички метални стружки, прах и отпадъци, които може да са се натрупали върху машината и работната зона.
• Смазване на движещи се части: Смажете всички движещи се части, като направляващите на буталото, винта на задния ограничител и други критични точки според указанията на производителя.
• Проверка на болтове и крепежни елементи: Уверете се, че всички болтове и крепежни елементи са добре затегнати, за да се избегнат разхлабени компоненти по време на работа.

Процедури за смазване и почистване

• График за смазване: Следвайте препоръчания от производителя график за смазване, като използвате посочените смазочни материали, за да осигурите съвместимост и ефективност.
• Инструменти и разтворители за почистване: Използвайте подходящи инструменти и разтворители за почистване, за да премахнете мръсотия, грес и отпадъци, без да повредите частите на машината.
• Ключови зони: Обърнете специално внимание на зоните с висока употреба, като направляващите на буталото, плъзгачите на задния ограничител и държачите за щанци и матрици. Тези зони изпитват повече триене и изискват редовна грижа.
• Превантивни мерки: Прилагайте превантивни мерки за поддръжка, като редовно планирано дълбоко почистване и планирана подмяна на консумативи като филтри и уплътнения.

7.2 Често срещани проблеми и решения

Справяне с обратното пружиниране на материала

Проблем: Обратното пружиниране на материала се получава, когато огънатата ламарина се опитва да се върне в първоначалната си форма след огъване, което води до по-малко прецизни ъгли.

Решение:

• Пренатягане при огъване: Регулирайте ъгъла на огъване малко над желания, за да компенсирате обратното пружиниране.
• Анализ на материала: Разберете свойствата на материала и изберете подходящи инструменти, за да сведете до минимум обратното пружиниране.
• Метод проба-грешка: Извършете тестови огъвания върху отпадъчни парчета, за да определите правилния ъгъл на пренатягане за конкретната партида материал.

Проблеми в хидравличната система

Проблем: Хидравлични проблеми, като непостоянно налягане или течове на течност, могат да повлияят на работата на машината.

Решение:

• Следене на налягането: Редовно проверявайте и следете нивата на хидравличното налягане, за да се уверите, че са в зададения диапазон.
• Проверка на връзките: Уверете се, че всички хидравлични връзки са здраво закрепени и не пропускат.
• Смяна на течността: Сменяйте хидравличните течности според препоръките на производителя, за да поддържате целостта на системата.

Повреди в системата за управление

Проблем: Неизправности в системата за управление, особено при CNC абканти, могат да доведат до прекъсвания в работата.

Решение:

• Актуализации на софтуера: Поддържайте софтуера за управление актуален, за да се възползвате от най-новите подобрения и поправки на грешки.
• Диагностични инструменти: Използвайте вградените диагностични инструменти, за да идентифицирате и отстраните проблеми със софтуера.
• Професионална поддръжка: Потърсете помощ от квалифицирани техници при сложни проблеми с управляващата система, за да се гарантира, че програмирането на машината е без грешки.

Проблеми с подравняването

Проблем: Неправилното подравняване на перфоратора и матрицата може да доведе до неточни огъвания и потенциални повреди на детайла.

Решение:

• Проверка на подравняването: Редовно проверявайте подравняването на перфоратора и матрицата, особено след смяна на инструментите или поддръжка на машината.
• Използвайте инструменти за прецизно подравняване: Използвайте прецизни инструменти, за да осигурите точно подравняване за последователни резултати при огъване.

Ⅷ. Често задавани въпроси

1. Какви са различните видове огъвания, които можете да постигнете с абкант машина?

Абкант машините могат да постигнат различни видове огъвания, включително:

• Въздушно огъване: Най-често срещаният метод, при който перфораторът притиска материала в отворена матрица, оформяйки ъгъл.
• Долно огъване: Материалът се притиска до дъното на матрицата, което води до по-прецизни огъвания. При долно огъване радиусът на върха на перфоратора определя вътрешния радиус на огъване, а ъгълът на матрицата определя вашия ъгъл на огъване.
• Коиниране: Включва притискане на перфоратора в матрицата със значителна сила, създавайки изключително прецизни огъвания и минимално възстановяване на пружината.

2. Как можете да сведете до минимум грешките при използване на абкант машина?

За да сведете до минимум грешките по време на работа с абкант машина:

• Осигурете правилна настройка: Проверете внимателно подравняването на перфоратора и матрицата, позициите на задния ограничител и настройките на хода на плъзгача.
• Използвайте последователни параметри: Поддържайте еднакви параметри на настройка за всяка партида работа.
• Извършете тестови огъвания: Направете тестови огъвания върху отпадъчен материал, за да проверите настройките преди огъване на действителните детайли.
• Наблюдавайте свойствата на материала: Различните материали могат да реагират по различен начин на силите на огъване, затова настройте параметрите съответно.
• Поддържайте оборудването: Редовната поддръжка и навременната подмяна на износени компоненти помагат за поддържане на точни операции.

3. Как да отстраните проблеми с абкант, ако не работи правилно?

При отстраняване на проблеми с абкант:

• Проверете основните неща: Уверете се, че машината е включена в захранването, включена е и аварийните стопове са изключени.
• Проверете системите за безопасност: Уверете се, че всички предпазни ограждения и сензори работят.
• Хидравлична система: Проверете нивата на течности, търсете течове и се уверете, че налягането е в зададения диапазон.
• Системи за управление: Използвайте диагностични инструменти, за да проверите за софтуерни или хардуерни проблеми в CNC системите.
• Механични компоненти: Проверете движещите се части за износване или повреди и заменете всички дефектни компоненти.

Изтеглете инфографиката с висока резолюция
