Абкант преса основите на инструментите са от съществено значение за точното и ефективно огъване на метал. Инструментите, включително перфоратори и матрици, оформят ламарината и влияят върху качеството на продукта, скоростта и цената. Това ръководство обхваща основните видове инструменти, принципа на огъване, избора на инструмент според материала и изискванията за огъване, съвети за монтаж и практики за поддръжка, които да ви помогнат да постигнете постоянни, висококачествени резултати.

I. Въведение

1.1 Основно определение: Какво е инструмент за абкант?

В основата си инструментът за абкант е съгласуван комплект от компоненти, които работят заедно, за да деформират пластично ламарината в предварително определена форма. Повреда в който и да е отделен компонент компрометира цялата система.

Основната двойка: Перфораторът и матрицата

• Перфораторът (горен инструмент): Монтиран към подвижния плъзгач на абканта, перфораторът е активният, спускащ се инструмент. Неговият връх, определен от ъгъл и радиус, е отговорен за притискането на материала в матрицата и създаването на вътрешния профил на огъването. Често срещани стилове са стандартните прави перфоратори, гъши врат (проектирани да заобикалят вече оформени фланци) и остри перфоратори за свръхогъване.
• Матрицата (долен инструмент): Закрепена към неподвижната маса на машината, матрицата е основата, която поддържа материала и оформя външния му профил. Огромното мнозинство от операциите по огъване използват V-матрица, чиято определяща характеристика е ширината на V-образния отвор (V-отвор). Тази единствена величина е един от най-важните параметри в целия процес на огъване.

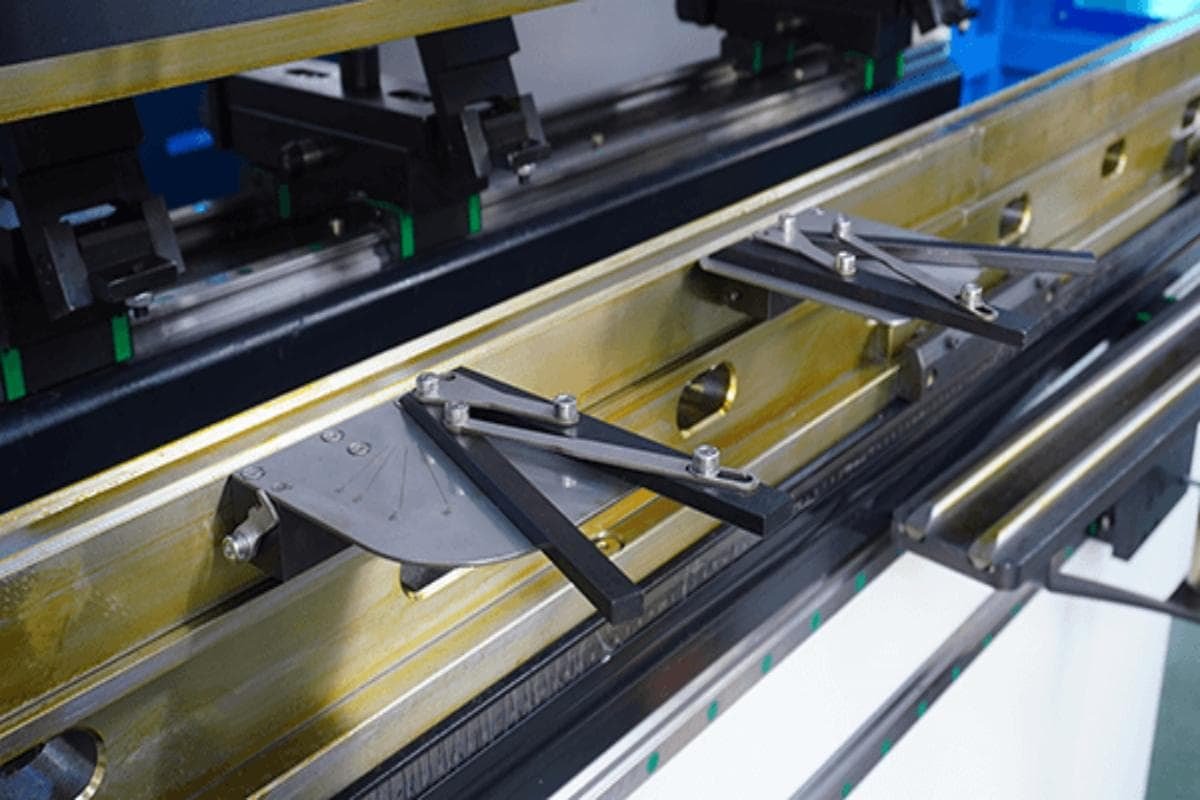

Системата за поддръжка: Системи за захващане и държачи

Често пренебрегвани от начинаещите, но обсебващи за експертите, тези системи закрепват перфораторите и матриците към абканта. Те не са пасивни компоненти; те са гаранти за подравняване, твърдост и скорост. Съвременните хидравлични или пневматични системи за бързо захващане могат да намалят времето за смяна на инструментите от над тридесет минути до под шестдесет секунди, което директно води до увеличено време на работа на машината и рентабилност.

1.2 Прост наръчник за 'триточково огъване' при въздушно огъване

Въздушно огъване е най-често срещаният, гъвкав и енергийно ефективен метод за формоване на метал на абкант. Неговият принцип е известен като "триточково огъване" и разбирането му е ключът към овладяването на машината ви.

Как 'триточковият контакт' оформя метала

При въздушно огъване ламарината се поддържа само от двата предни ръба или "рамене" на V-матрицата (Точки 1 и 2). Пънчът след това се спуска и прави контакт в центъра (Точка 3), принуждавайки материала да влезе във V-отворa. Важно е, че ламарината не докосва дъното на V-матрицата. Тя се огъва "във въздуха". Крайният ъгъл на огъване се определя не от ъгъла на инструмента, а от дълбочината на проникване на пънча в матрицата. По-дълбокият ход създава по-остър ъгъл, давайки на оператора безкраен контрол върху ъгъла с един комплект инструменти.

Партньорството между V-отвора и радиуса на пънча

Това е най-неразбраното съотношение в основната работа с абкант.

V-отворът е главният герой: При въздушно огъване вътрешният радиус (IR) на готовата част е пряка функция на отвора на V-матрицата. Той се не е определя от радиуса на върха на пънча. По-широкият V-отвор ще произведе по-голям вътрешен радиус. Надеждно правило за мека стомана е, че полученият вътрешен радиус ще бъде приблизително 1/6–1/7 от ширината на V-отвора. Следователно "програмирате" своя радиус, като изберете правилната матрица.

Радиусът на пънча е второстепенният герой: Ролята на радиуса на върха на пънча е предимно да осигури здраво огъване. Докато радиусът на пънча е по-малък от естествено формирания радиус, той няма да диктува крайните размери. Въпреки това, ако върхът на пънча е твърде остър (т.е. радиусът му е твърде малък спрямо дебелината на материала), той ще прегъне вътрешната страна на огъването, създавайки точка с високо напрежение и потенциална линия на счупване. Изборът на правилния радиус на пънча е въпрос на огъване качеството, а не на геометрия на огъването.

Разбиране на обратното пружиниране

Обратно пружиниране е неизбежната тенденция на материала частично да се върне към първоначалната си плоска форма след освобождаване на силата на огъване.

Причината: По време на огъване материалът претърпява както постоянна (пластична), така и временна (еластично) деформация. Когато щанцата се оттегли, съхранената еластична енергия се освобождава, което кара ъгъла леко да се отвори.

Контрол и компенсация: Степента на обратната деформация (springback) се влияе от вида на материала, дебелината и съотношението между радиуса на огъване и дебелината. По-здравите и по-дебели материали се връщат повече назад. За да се постигне идеален финален ъгъл от 90°, опитен оператор или модерна CNC система трябва да изчисли обратната деформация и преогъват детайла — например, да го огъне до 88° — така че той да "се върне" до желаните 90°. Овладяването на тази компенсация е белег за истински професионалист при работа с абкант преси.

II. Разкодиране на инструментите: Визуална енциклопедия на щанци и матрици

2.1 Щанцата (Горен инструмент)

Щанцата е активният артист в процеса на огъване. Нейният профил определя вътрешния контур на сгъването и задава границите на това, което е геометрично възможно.

Класификация по профил и просвет

• Права щанца: Това е класическата работна машина. С простия, здрав и линеен профил, тя е проектирана за максимална здравина и може да издържа най-високи натоварвания. Това е инструментът, към който се прибягва за огромната част от стандартните огъвания под 90° и тъпи ъгли, и представлява основата на инвентара с инструменти на всеки производител.
• Пънч тип „гъша шия“: Щанцата тип "гъша шия" е специалистът, проектирана да решава проблеми с взаимното припокриване. Нейният характерен вдлъбнат, „лебедова шия“ профил осигурява критичен просвет, позволявайки на оператора да оформя дълбоки U-канали или детайли с върнати фланци, които иначе биха се сблъскали с права щанца. Този безценен достъп има своята цена: геометрията по природа намалява структурната здравина на инструмента, което води до по-нисък капацитет на натоварване в сравнение с права щанца със сходна височина.

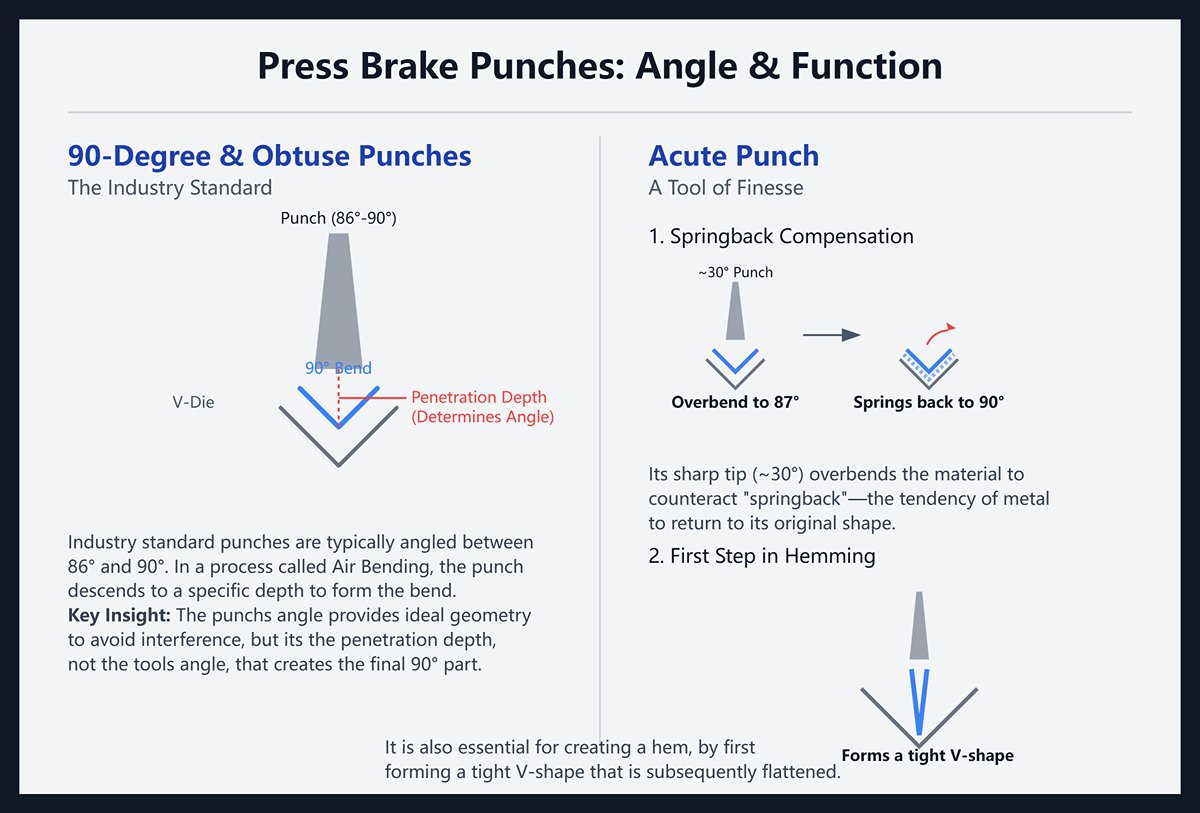

Класификация по ъгъл и функция

• Щанци под 90° и тъпи щанци: Стандартният индустриален ъгъл на щанцата обикновено е между 86° и 90°. В Въздушно огъване, този ъгъл не създава директно детайл с 90°, (дълбочината на проникване определя това), но осигурява идеалната геометрия за изпълнение на тези често срещани огъвания без смущения.
• Остра щанца: С остър връх, често около 30°, острата щанца е инструмент на финеса. Основната ѝ цел не е да създава детайли с остър ъгъл, а умело да компенсира обратно пружиниране. Като преогъване материала — например до 87° — тя позволява на метала да се върне обратно до идеални 90°. Тя е и основната първа стъпка при създаването на подгъв, образувайки стегната V-форма, която впоследствие се сплесква.

Ключови характеристики с един поглед

• Височина: Определя максималната дълбочина на кутията, която можете да оформите. По-високият перфоратор позволява по-дълбоки фланци и канали, без детайлът да се сблъсква с плъзгача на абканта.
• Ъгъл: Включеният ъгъл на върха на перфоратора. Както беше обсъдено, острите ъгли са за прегъване, докато стандартните ъгли се използват за обща работа.
• Радиус: Радиусът на върха на перфоратора е критичен фактор за качеството на огъването. Радиус, който е твърде остър (обикновено дефиниран като по-малък от 63% от дебелината на материала), ще действа като нож, създавайки остър ръб от вътрешната страна на огъването и увеличавайки риска от напукване, особено при по-малко пластични материали. По-големият радиус насърчава по-гладкото протичане на материала.
• Товароносимост: Изразена в тонове на фут (Tons/ft) или килонютони на метър (kN/m), това е абсолютната максимална линейна сила, която инструментът може да издържи. Превишаването на този лимит е най-бързият начин да повредите трайно скъп инструмент, да компрометирате абканта и да създадете катастрофална опасност за безопасността.

2.2 Матрицата (Долният инструмент)

Матрицата е основата на процеса на огъване. Тя поддържа детайла и при въздушно огъване е основната променлива, която определя крайната геометрия на детайла.

Основен елемент: V-матрица

• Ширина на V-отвор: Това е може би най-важният параметър при въздушното огъване. Той директно определя както получения вътрешен радиус на огъване, така и необходимия тонаж.
• Той определя радиуса: Крайният вътрешен радиус на детайла е пряка функция на V-отвора. За мека стомана радиусът ще бъде приблизително 15-17% от ширината на V-отвора. Следователно операторът избира радиуса чрез избор на матрица. По-широкото V-отворяване дава по-голям радиус.
• То определя тонажа: Физиката е проста: по-широкото V-отворяване създава по-дълго рамо на лоста, изискващо значително по-малка сила за огъване на материала. Обратно, по-тясното V-отворяване кара необходимия тонаж да се увеличава експоненциално. Изборът на V-отворяване, което е твърде тясно за дебелината на материала, е най-честата причина за претоварване на абканта.

Матрица за изравняване/прегъване

Използва се заедно с перфоратор за завършване на прегъване. Това е двустъпков процес: първо се прави остър завой в V-матрица; второ, перфораторът и матрицата се заменят с плосък комплект за изравняване, който притиска прегъването напълно затворено.

Матрици за специфични приложения

• U-канални и радиусни матрици: Използват се за долно огъване или щамповане операции, при които перфораторът и матрицата трябва да съвпадат перфектно, за да щампят специфична форма, като U-канал или голям, точен радиус, върху детайла.
• Матрици без следи: При работа с чувствителни материали като неръждаема стомана, алуминий или предварително боядисани листове, острите ръбове на стандартна стоманена матрица могат да оставят нежелани следи. За да се предотврати това, съществуват две елегантни решения:
• Полиуретанови (уретанови) филми или матрици: Издръжлив полиуретанов филм може да бъде поставен върху стандартна V-матрица или да се използва плътна полиуретанова матрица. По време на огъване гъвкавият материал се адаптира към детайла, разпределяйки натиска равномерно и създавайки перфектно, безследно огъване.
• Ролкови матрици: Ръбовете на матрицата се заменят с закалени, въртящи се стоманени ролки. Когато перфораторът се спуска, материалът се търкаля върху тези повърхности, вместо да бъде влачен по тях. Това драстично намалява триенето и е изключително ефективно за премахване на драскотини и следи от матрицата, особено при по-дебели материали.

Ключови характеристики с един поглед

• V-отворяване: Основният параметър, определящ радиуса и тонажа.
• Ъгъл: Включеният ъгъл на V-матрицата трябва да бъде равен или по-малък от ъгъла на перфоратора, за да се осигури просвет при въздушно огъване.
• Радиус на рамото: Радиусът на водещите ръбове на V-отворa. По-големият радиус на рамото помага за разпределяне на силата и може да намали маркирането, но също така позволява материалът да потъне по-дълбоко, което леко влияе на изчисленията за огъване.

2.3 Материали и производство: Ключът към живота и производителността на инструмента

Избор на инструментална стомана: Основата на здравината и издръжливостта

• Стандартна инструментална стомана: Класове като 4150 са подходящи за приложения с ниско натоварване и ниска производителност, но нямат достатъчна устойчивост на износване.
• Високоякостна легирана стомана: Индустриалният стандарт 42CrMo (AISI 4140), когато е правилно термично обработен, предлага отличен баланс между твърдост, здравина и устойчивост на износване — правейки го оптимален избор за повечето приложения.
• Напреднала легирана стомана: Препоръчва се за обработка на високоякостни материали като неръждаема стомана, предлагаща превъзходна устойчивост на износване и натиск.

Термична обработка: Разкриване на потенциала на стоманата

• Закаляване и отпускане: Нагряване на цялата част за закаляване, последвано от бързо охлаждане и отпускане, води до твърдост HRC 47–52 — балансирайки здравина и издръжливост.
• Индукционно закаляване: Нагрява само върха на перфоратора и повърхността на рамото на матрицата, постигайки твърдост HRC 55–60; подобрява устойчивостта на износване на повърхността, като същевременно запазва здравината на сърцевината.
• Нитриране: Въвежда азотни атоми за образуване на твърд слой, подобрявайки твърдостта на повърхността, смазването и устойчивостта на корозия.

Прецизно шлифоване: Постигане на висока точност
След термична обработка, прецизното шлифоване на работните повърхности осигурява толеранс ±0,01 mm и гладко покритие. Когато сегментираните инструменти се сглобят, те образуват идеално права линия, гарантирайки точност и консистентност при огъване.

III. Метод от 5 стъпки за Избор на перфектен инструмент за абкант

3.1 Стъпка първа: Анализ на материала

Това е задължителна отправна точка. Всяко следващо решение произтича от задълбочено разбиране на материала, който се обработва. Основните свойства на метала определят как той се държи физически по време на огъване.

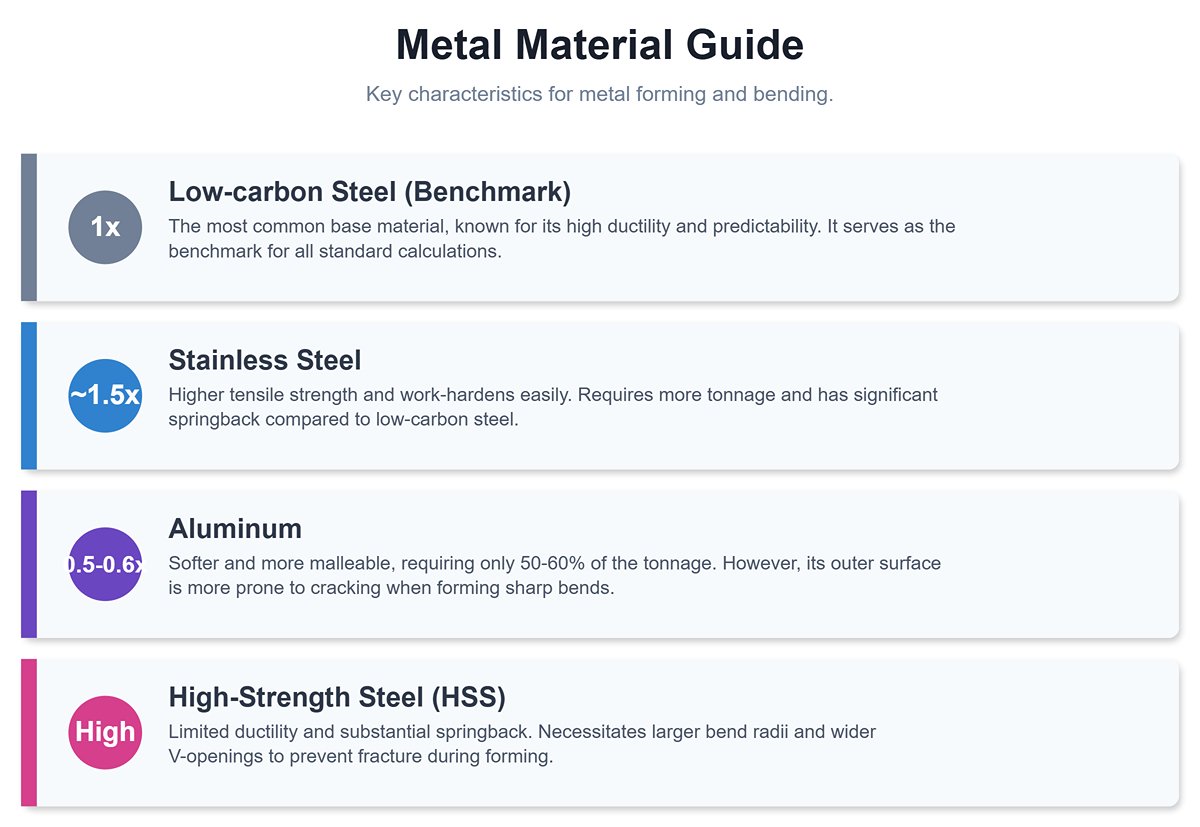

Определете вида на материала: Различните метали имат напълно различни “характери”.”

• Нисковъглеродна стомана: Най-често използваният основен материал, известен с висока пластичност и предсказуемост. Служи като еталон за всички стандартни изчисления.
• Неръждаема стомана: Притежава по-висока якост на опън и има склонност лесно да се уякчава при работа. Обикновено изисква около 1,5 пъти повече усилие от нисковъглеродната стомана, със значително по-голямо възстановяване на формата (springback).
• Алуминий: По-мек и по-ковък, изискващ само около 50–60% от усилието, необходимо за нисковъглеродна стомана. Въпреки това, външната му повърхност е по-податлива на напукване при оформяне на остри извивки.
• Високоякостна стомана (HSS): Този клас усъвършенствани материали има ограничена пластичност и значително възстановяване на формата, което налага по-големи радиуси на огъване и по-широки V-отворени канали, за да се предотврати счупване.

Проверете дебелината на материала (T) и якостта на опън: Тези два параметъра трябва да бъдат измерени с прецизност.

• Дебелина (T): Никога не разчитайте само на номинални стойности. Винаги измервайте с калибриран микрометър, за да получите действителната дебелина. При изчисляване на усилието дебелината има квадратичен ефект — малки грешки ще бъдат експоненциално усилени.
• Якост на опън: Тази стойност директно определя силата, необходима за деформация. Колкото по-висока е якостта на опън, толкова по-голямо усилие е нужно.

3.2 Стъпка 2: Определете целевото огъване

След като материалът е разбран, трябва да уточните точната геометрия, която искате да създадете. Това е ключовата стъпка, която превежда инженерния чертеж в физическа реалност.

• Определете крайния ъгъл на огъване (вътрешен): Ще оформяте ли ъгъл от 90 градуса, тъп ъгъл от 135 градуса или нещо съвсем различно? Това ще повлияе на избора ви на перфоратор, особено дали е необходим остър инструмент за преогъване, за да се компенсира обратното пружиниране.
• Посочете необходимия вътрешен радиус (IR): Вътрешният радиус е критична конструктивна характеристика. Често срещано погрешно схващане е, че по-острият радиус винаги е по-добър. В действителност радиус, който е твърде малък (особено по-малък от дебелината на материала), създава силна концентрация на напрежение, превръща се в слабо място в детайла и крие риск от пукнатини по външната повърхност. Най-добрата практика често предписва вътрешен радиус, равен или малко по-голям от дебелината на материала ("радиус 1T").
• Оценете минималната дължина на фланеца: Това е фатална, но често срещана грешка при начинаещите. Фланецът, който се оформя, трябва да е достатъчно дълъг, за да лежи стабилно върху двете рамена на V-матрицата, без да пада в отвора по време на огъването. Сигурно правило е, че минималната дължина на фланеца трябва да е по-голяма от половината ширина на отвора на V-матрицата плюс дебелината на материала. За бърза оценка се уверете, че фланецът е поне 4 пъти дебелината на материала.

3.3 Стъпка 3: Използвайте 'Правилото на 8', за да изберете V-отвор

V-отворът е най-влиятелната променлива при въздушното огъване. Това е основният контрол, който определя както крайния вътрешен радиус, така и необходимия тонаж.

Основната формула: За мека стомана с якост на опън приблизително 60 000 PSI (450 MPa), доказаното във времето златно правило е "Правилото на 8"."V-отвор (V) = дебелина на материала (T) x 8

Спазването на това съотношение естествено води до вътрешен радиус, който е много близък до дебелината на материала (IR ≈ T), което често е идеалното състояние за структурна здравина и естетика.

Кога да нарушите правилата: "Правилото на 8" е вашата отправна точка, а не непоклатим закон. Трябва да адаптирате този множител за различни материали, за да управлявате техните уникални свойства:

Неръждаема стомана: Неговата висока якост и обратното пружиниране изискват по-широк V-отвор, за да се разпредели напрежението и да се намали тонажът. Стратегия от T x 10 или дори T x 12 е често срещана практика.

Алуминий: Тъй като е по-мек и по-пластичен, може да бъде оформен в по-тясно V-отворено пространство, за да се постигнат по-малки радиуси без напукване. Стратегия от T x 6 е надеждна отправна точка.

Бърза справочна таблица: Избор на V-отвор за мека стомана (Правило на 8)

3.4 Стъпка 4: Съчетайте щанцата с матрицата

Изберете радиуса на щанцата (PR): Докато V-отворът определя радиуса при въздушно огъване, радиусът на щанцата играе критична подпомагаща роля. Следвайте два безусловни принципа:

Не трябва да е прекалено остър: Радиусът на върха на щанцата никога не трябва да бъде по-малък от 63% от дебелината на материала. Радиус, по-остър от този критичен праг, спира оформянето на материала и започва да го прегъва, действайки като остър ръб на нож. Това създава огромно напрежение и е водещата причина за напукване от вътрешната страна на огъването.

Не трябва да е по-голям от естествения радиус: Радиусът на щанцата трябва да бъде по-малък или равен на вътрешния радиус, който се образува естествено от избраната V-матрица. Ако радиусът на щанцата е по-голям, той ще надделее над влиянието на V-матрицата и ще "оформи" свой собствен радиус в детайла, обезсилвайки всички ваши изчисления и потенциално изисквайки значително повече тонаж.

Изберете ъгъла на щанцата: За да компенсирате обратното пружиниране, трябва умишлено преогъват детайла. Следователно, включеният ъгъл на щанцата трябва да бъде по-малък (по-остър) от целевия ви ъгъл. За да постигнете перфектно огъване от 90 градуса, стандартна практика е да изберете щанца с ъгъл от 85° до 88°. Това осигурява необходимия просвет, за да се натисне материалът отвъд 90 градуса, позволявайки му да се върне обратно до точния целеви ъгъл.

3.5 Стъпка 5: Изчислете тонажа

Опростена формула за тонаж: За бърза оценка при въздушно огъване можете да използвате следната широко приета формула (за метрични единици):

Сила (в тонове) = [ (575 x дебелина на материала² x дължина на огъване) / V-отвор ] / 1000 x коефициент на материала

Дебелина, дължина, V-отвор: Всичко в милиметри (mm)

Коефициент на материала: Мека стомана = 1.0; неръждаема стомана ≈ 1.5; мек алуминий ≈ 0.5-0.6

Пример: Огъване на парче от неръждаема стомана с дебелина 3 мм и дължина 2000 мм в V-матрица с отвор 24 мм. Сила = [ (575 x 3² x 2000) / 24 ] / 1000 x 1.5 ≈ 647 тона

Използвайте онлайн калкулатори: За максимална точност силно се препоръчва да използвате онлайн калкулаторите за тонаж, предоставени от производителите на инструменти и абканти, или интегрирания софтуер в съвременните CNC управления. Тези инструменти често вземат предвид повече променливи и предоставят по-прецизен резултат.

Тежките последици от претоварване: Превишаването на номиналния тонаж е най-опасното действие при работа с абкант. Последиците са тежки и необратими:

• Постоянна повреда на машината: Претоварването ще причини пластична деформация на плъзгача и леглото на абканта (състояние, известно като "кануинг"). След като това се случи, машината завинаги губи своята прецизност. Независимо колко перфектен е инструментът ви, ще бъде невъзможно да се произведе прав огънат детайл по цялата дължина на машината някога отново.
• Счупване на инструмент и опасност за безопасността: При екстремно налягане закалената инструментална стомана може да се счупи експлозивно като стъкло. Получените парчета се изхвърлят със смъртоносна сила, представлявайки смъртна заплаха за всеки в близост. Винаги стойте поне 20% под посочения максимален тонаж както на машината, така и на инструмента, за да поддържате критичен запас от безопасност.

IV. От разопаковане до производство: монтаж, настройка и работа

4.1 Контролен списък за монтаж без грешки: Вашата първа линия на защита за прецизност

Преди монтаж: Свещеността на чистотата и инспекцията

• Абсолютна чистота: Това е неподлежащо на компромис правило. Преди да бъде монтиран какъвто и да е инструмент, монтажните повърхности на самия инструмент, системата за захващане и контактните лица на плъзгача и леглото на абканта трябва да бъдат избърсани до безупречна чистота. Един единствен микроскопичен метален стружка, петно от стара грес или прашинка може да наклони инструмента с частица от градус, грешка, която ще се умножи в значително ъглово отклонение по дължината на огъването.
• Бдителна инспекция: Проверете работните ръбове и монтажните уши на инструмента за признаци на износване, отчупване или ръжда. Повреден инструмент не може да произведе качествен детайл и при натоварване става високорисков фактор за счупване.

По време на монтаж: Симфонията на подравняването и поставянето

• Перфектно подравняване: Целта е да се постигне идеално съвпадение на централните линии на перфоратора и матрицата. Методът от майсторски клас: поставете матрицата свободно върху леглото. След това монтирайте перфоратора към плъзгача. Бавно спуснете плъзгача, докато върхът на перфоратора леко "целуне" центъра на V-образната матрица. Това действие използва твърдо фиксирания перфоратор като окончателен водач за перфектно позициониране на матрицата. Едва тогава трябва да приложите окончателния въртящ момент към системата за закрепване на матрицата.
• Сигурно поставяне: След като е подравнена, напълно затегнете скобите на матрицата, последвани от скобите на перфоратора. Никога не прилагайте пълна сила на затягане преди да е потвърдено подравняването. Това води до огромно вътрешно напрежение както в инструмента, така и в рамката на машината.

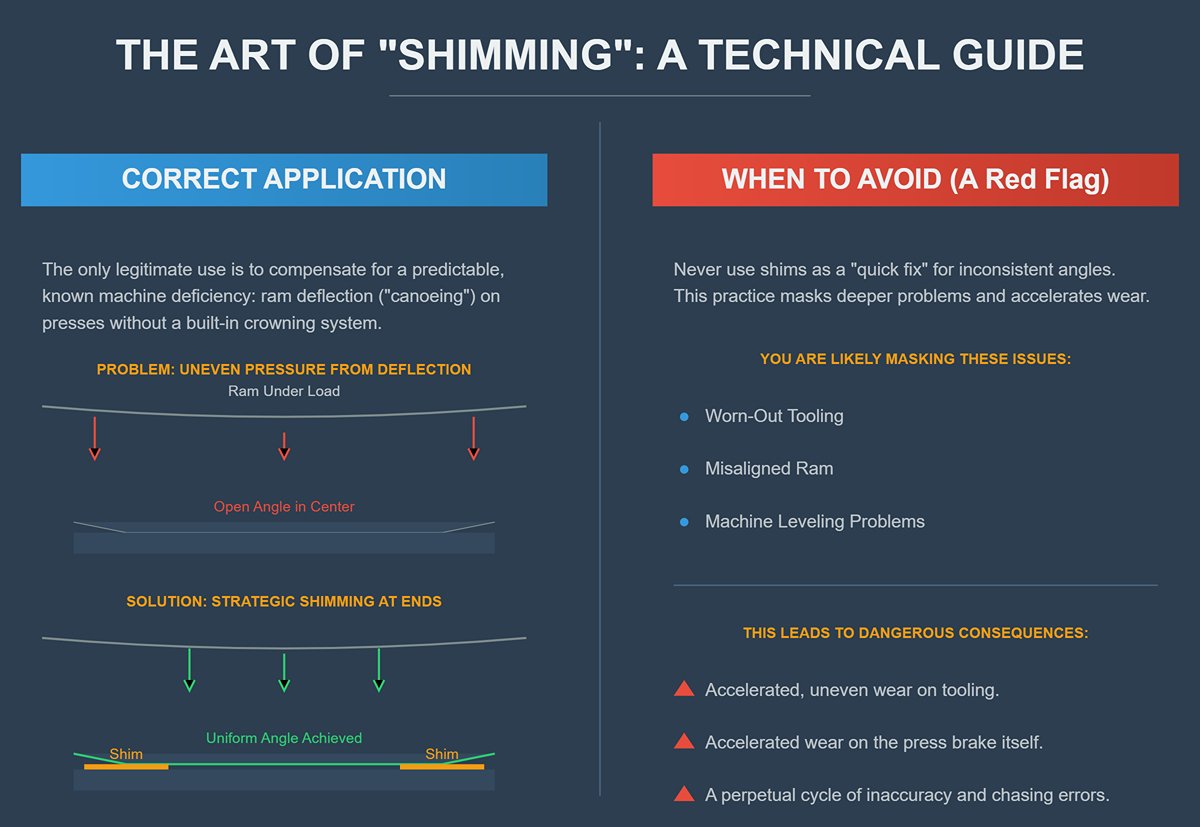

Изкуството на "подложките": Кога да се използват и, по-важно, кога да се избягват

"Подлагането" – практиката да се поставят тънки материали като хартия или метално фолио под матрицата за микронастройки на височината – е древна техника. Това е мощен инструмент в правилните ръце, но опасна патерица в неправилните.

• Правилното приложение: Законната цел на подлагането е да компенсира предвидим, известен недостатък на машината, конкретно естественото отклонение или "кануиране", което се появява в центъра на леглото и плъзгача на по-старо абкантно пресово оборудване при натоварване. При дълго огъване това отклонение може да причини по-отворен ъгъл в средата, отколкото в краищата. Чрез стратегическо поставяне на подложки под матрицата близо до краищата можете леко да ги повдигнете, осигурявайки равномерно налягане по цялата линия на огъване. Това е валидно решение само ако машината ви няма вградено устройство за компенсация на извиването.
• Кога да се избягва (Професионално предупреждение): Подлагането никога не трябва да бъде заместител на правилната поддръжка на машината или решение за износен инструмент. Ако се окажете, че подлагате на случаен принцип, за да коригирате непостоянни ъгли, просто прикривате по-дълбок проблем – било то неравномерно износване на инструмента, неправилно подравнен плъзгач или проблем с нивелирането на машината. Редовната зависимост от подложки е предупредителен знак, който ускорява неравномерното износване както на инструмента, така и на абкантната преса, поддържайки цикъл на неточност.

4.2 Първото огъване и цикълът за фина настройка

С перфектно монтиран инструмент, последната стъпка е да се преодолее разликата между изчисленото и реалността чрез дисциплиниран тестов огъващ процес и корекции. Тук установявате повторяем, перфектен резултат.

Правило #1: Винаги използвайте отпадъци за първия удар

Никога не извършвайте първото огъване върху ценна детайлна заготовка. Използвайте тестово парче от същия материал и с измерена дебелина, за да потвърдите настройката си.

Систематичният цикъл на настройка: Измерване, диагностика, корекция

• Изпълнете огъването: Извършете едно огъване, използвайки изчислените параметри.
• Измерете с прецизност: С помощта на висококачествен дигитален транспортир и шублер измерете действителния ъгъл на огъване и размерите на фланеца.
• Регулиране с логика: Ако размерът на фланеца е неправилен, грешката е в позицията на задния ограничител (X-ос). Направете прецизни микронастройки напред или назад, докато размерът стане идеален. Ако ъгълът на огъване е неправилен, грешката е в дълбочината на хода на рамата (Y-ос). Ако ъгълът е твърде отворен (напр. 91°), трябва да увеличите дълбочината на проникване на рамата. Ако ъгълът е твърде остър (напр. 89°), трябва да я намалите. Съвременните CNC управления позволяват просто да въведете измерения ъгъл, а машината ще изчисли точното коригиране по Y-оста.

Институционализирайте успеха: документирайте всичко

Това е стъпката, която отличава работилницата, разчитаща на "племенно знание", от тази, която притежава стабилен и мащабируем процес. След като постигнете перфектното първо изделие, трябва незабавно и старателно да запишете крайните, успешни параметри. Този лист за настройка или процесна карта се превръща в безценен актив за бъдещи серии и трябва да включва:

• Име на детайла / Номер на чертежа
• Тип, клас и действително измерена дебелина на материала
• Модел и радиус на перфоратора (пънча)
• Модел и V-отвор на матрицата
• Крайна, прецизна позиция на задния ограничител (X-ос)
• Крайна, прецизна дълбочина на хода на рамата (Y-ос)
• Получен измерен ъгъл
• Приложена стойност на корекцията (ако има такава)

V. Наръчник на оператора за поддръжка, диагностика и отстраняване на неизправности

5.1 Бърза диагностична таблица за дефекти при огъване

5.2 Четене на "белезите": Проследяване на проблемите до моделите на износване на инструментите

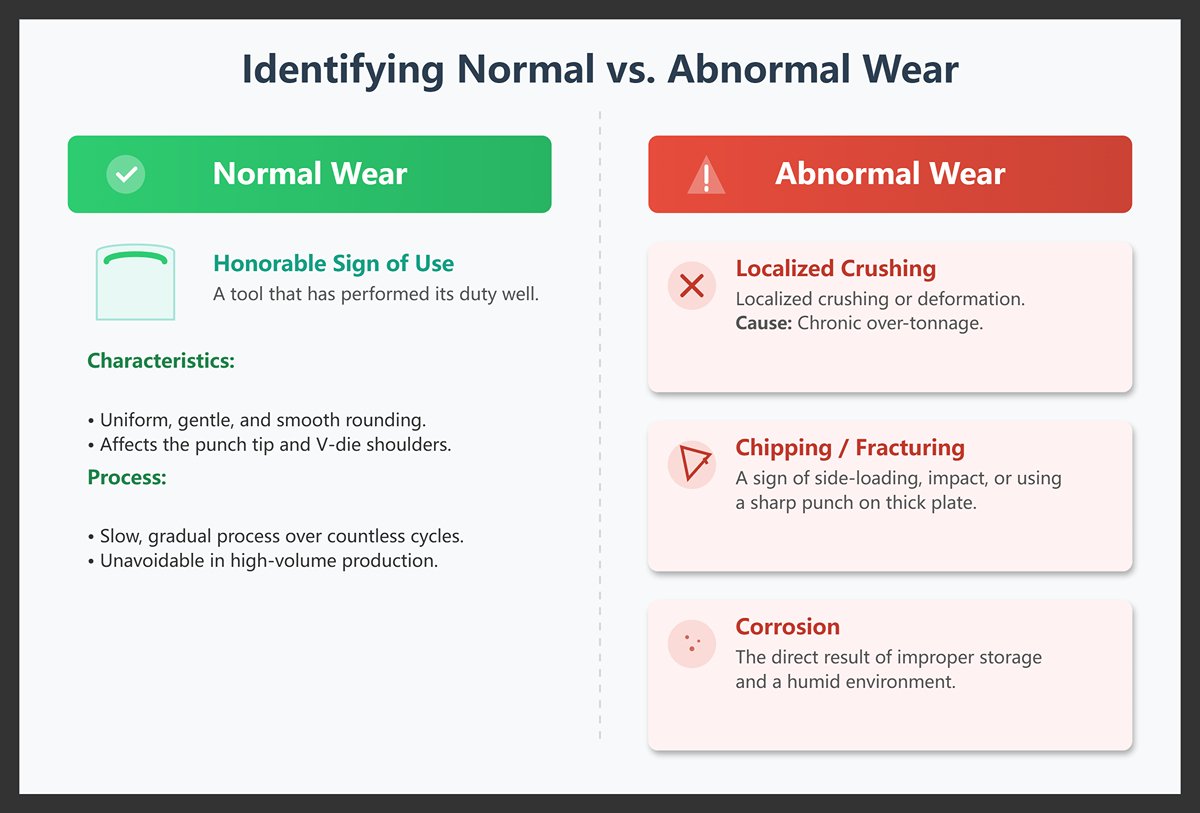

Разпознаване на нормално срещу ненормално износване

• Нормално износване: Това е почетният знак на инструмент, който е изпълнил добре своята задача. Проявява се като равномерно, плавно и гладко заобляне на върха на перфоратора и раменете на V-матрицата. Това е бавен, постепенен процес, който се случва в течение на безброй цикли и е неизбежна последица от високопроизводствената работа.
• Ненормално износване: Това е предупредителен сигнал за системен проблем. Включва локално смачкване или деформация (често от хронично прекомерен натиск), отчупване или напукване (признак на странично натоварване, удар или използване на остър перфоратор върху дебела ламарина), както и корозия (директен резултат от неправилно съхранение и влажна среда). Това не са признаци на употреба; това са признаци на злоупотреба.

Кога да се прешлайфа, завърта или заменя

• Прешлайфане: За високостойностни, масивни инструменти с само леко, равномерно износване, професионална услуга за прешлайфане може да възстанови работните повърхности до оригиналната им прецизност. Това е работа за специалист, а не за работилницата.
• Завъртане: Това е най-икономичната стратегия за удължаване на живота. За често използвани инструменти като четирипътни V-матрици, когато едно V-отворче покаже износване, просто завъртете блока на 90 градуса, за да използвате нова, непокътната работна повърхност.
• Замяна: Това решение трябва да бъде незабавно и категорично. Инструмент трябва да бъде изваден от употреба завинаги, ако показва видими пукнатини, сериозна локализирана деформация или износване, което надвишава спецификацията на производителя (обикновено 0,1 мм - 0,2 мм). Компрометиран инструмент е пряка заплаха за качеството на детайла, здравето на машината и безопасността на оператора.

Скритите разходи от използването на износени инструменти

Продължаването на употребата на износен инструмент е класически пример за "фалшива икономия". Възприеманите спестявания от избягване на нова покупка са нищожни в сравнение с лавинообразните разходи, които това поражда:

• Рязък спад в качеството: Процентът на брак рязко се увеличава, тъй като операторите се борят да постигнат постоянни ъгли.
• Взривно нарастване на времето за настройка: Това, което трябва да е бърза настройка, се превръща в продължителна битка с проби и грешки, докато операторът се опитва да компенсира непредсказуемото поведение на инструмента.
• Ускорено износване на машината: Неравните повърхности на инструмента предават небалансирани сили към плъзгача и леглото на абканта, ускорявайки износването на самата машина и усложнявайки проблема.

5.3 "Какво да се прави и какво да не се прави" при поддръжка и съхранение на инструменти

Строгият протокол за поддръжка и съхранение е най-ефективният начин да защитите инвестицията си в инструменти и да гарантирате тяхната дългосрочна точност. Тези прости навици са толкова важни, колкото всяка усъвършенствана техника на огъване.

Какво да се прави: Ритуалите на професионалиста

• Почиствайте старателно: След всяка употреба внимателно избършете инструмента с мека кърпа и почистващ агент, за да премахнете всички масла и метални частици.
• Нанасяйте защитен слой: След почистване нанесете тънък слой антикорозионно масло преди съхранение. Това е най-добрата бариера срещу корозия.
• Съхранявайте подредено: Използвайте специални метални стелажи или шкафове, които не са дървени. Съхранявайте инструментите вертикално или хоризонтално, категоризирани по тип и размер. Никога не ги подреждайте директно един върху друг.
• Носете ръкавици: Винаги боравете с чисти инструменти с ръкавици. Маслата и влагата от ръцете ви са основна причина за появата на ръждясали петна.

Не правете: Смъртните грехове при грижата за инструментите

• Не превишавайте тонажа: Никога не надвишавайте максималния допустим товар на инструмента. Това е основната причина за постоянна, катастрофална повреда на инструмента и сериозен риск за безопасността.

• Не използвайте чук: Никога не удряйте закален инструмент с твърд предмет, особено със стоманен чук. Високата твърдост на инструмента го прави крехък; рязък удар може да го счупи като стъкло.
• Не подреждайте небрежно: Оставянето на инструменти в разхвърлян куп на работна маса или на пода гарантира появата на драскотини, вдлъбнатини и потенциални инциденти.
• Не използвайте дърво за съхранение: Избягвайте дървени рафтове или палети. Дървото е хигроскопично — абсорбира влага от въздуха и я задържа директно върху повърхността на инструмента, създавайки идеална среда за ръжда.

VI. Заключение

В обобщение, абкант инструментите са ключовият компонент, който оформя ламарината, като пряко влияе върху качеството на продукта, ефективността на производството и разходите. Разбирането на видовете перфоратори и матрици, техните материали и принципи за избор, като метода с пет стъпки и “правилото 8x”, е от съществено значение за прецизното огъване. Правилният монтаж, настройка и поддръжка осигуряват постоянна производителност и намаляват дефектите.
