V-образно профилиране · Серия ADRK

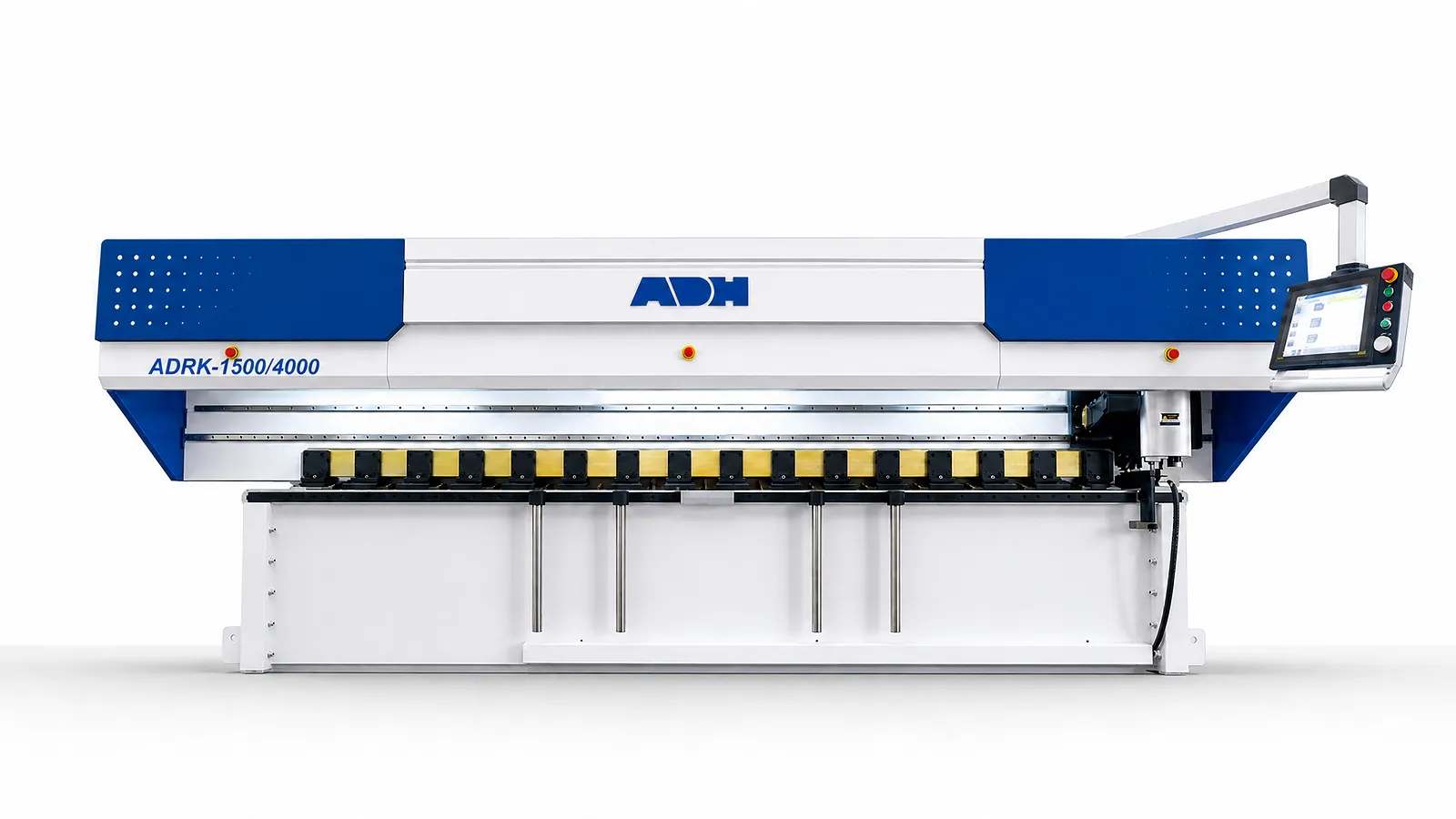

Вертикална машина за V-образно профилиране
Сервоуправлявано профилиране в компактна вертикална платформа, с многоинструментално рязане и пневматично затягане.
Технически спецификации
Технически спецификации на ADRK
Използвайте точните данни за ADRK за избрания размер. Максималната дебелина зависи от равнинността на материала, геометрията на жлеба и приемателните изпитвания.
| Модел | Макс. ширина на профилиране | Макс. дължина на профилиране | Макс. дебелина на листа* | Мин. дебелина на листа | Мин. разстояние до ръба | Макс. скорост на рязане | Скорост на връщане | Хоризонтална разделителна способност | Вертикална разделителна способност | Точност на вертикално позициониране | Точност на позициониране | Главен серво мотор | Хидравлично налягане | Общи размери |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Единица | мм | мм | мм | мм | мм | м/мин | м/мин | мм | мм | мм | мм | kW | MPa | Д×Ш×В мм |
| 3200*1250 | 1250 | 3200 | 6 | 0.4 | 8 | 0-90 | 0-120 | 0.001 | ± 0,01 | 0.001 | ± 0,01 | 4.4 | 6-8 | 5000*2550*2100 |
| 3200*1500 | 1500 | 3200 | 6 | 0.4 | 8 | 0-90 | 0-120 | 0.001 | ± 0,01 | 0.001 | ± 0,01 | 4.4 | 6-8 | 5000*2800*2100 |
| 4000*1250 | 1250 | 4000 | 6 | 0.4 | 8 | 0-90 | 0-120 | 0.001 | ± 0,01 | 0.001 | ± 0,01 | 4.4 | 6-8 | 5800*2550*2100 |
| 4000*1500 | 1500 | 4000 | 6 | 0.4 | 8 | 0-90 | 0-120 | 0.001 | ± 0,01 | 0.001 | ± 0,01 | 4.4 | 6-8 | 5850*2800*2100 |
Входни данни за профилиране
Планирайте работния си процес за листове и жлебове
Вертикалната ориентация променя опората и достъпа, но геометрията на жлеба, остатъчната дебелина и последващото огъване остават основните входни параметри.
02
Лист и подово пространство
Дефинирайте дължината и ширината на листа, маршрута за зареждане, нуждите от опора, габаритите на машината и достъпа за обслужване.
03
Спецификация на жлеба
Запишете дълбочината, ъгъла, остатъчната дебелина, посоката, разстоянието до ръба, плана на преминаване и геометрията на резеца.
04
Производство и безопасност
Потвърдете партидния микс, съхранението на програмата, обработката на стружките, защитата, светлинната защита, последващото огъване и измерването за приемане.
Машина в експлоатация

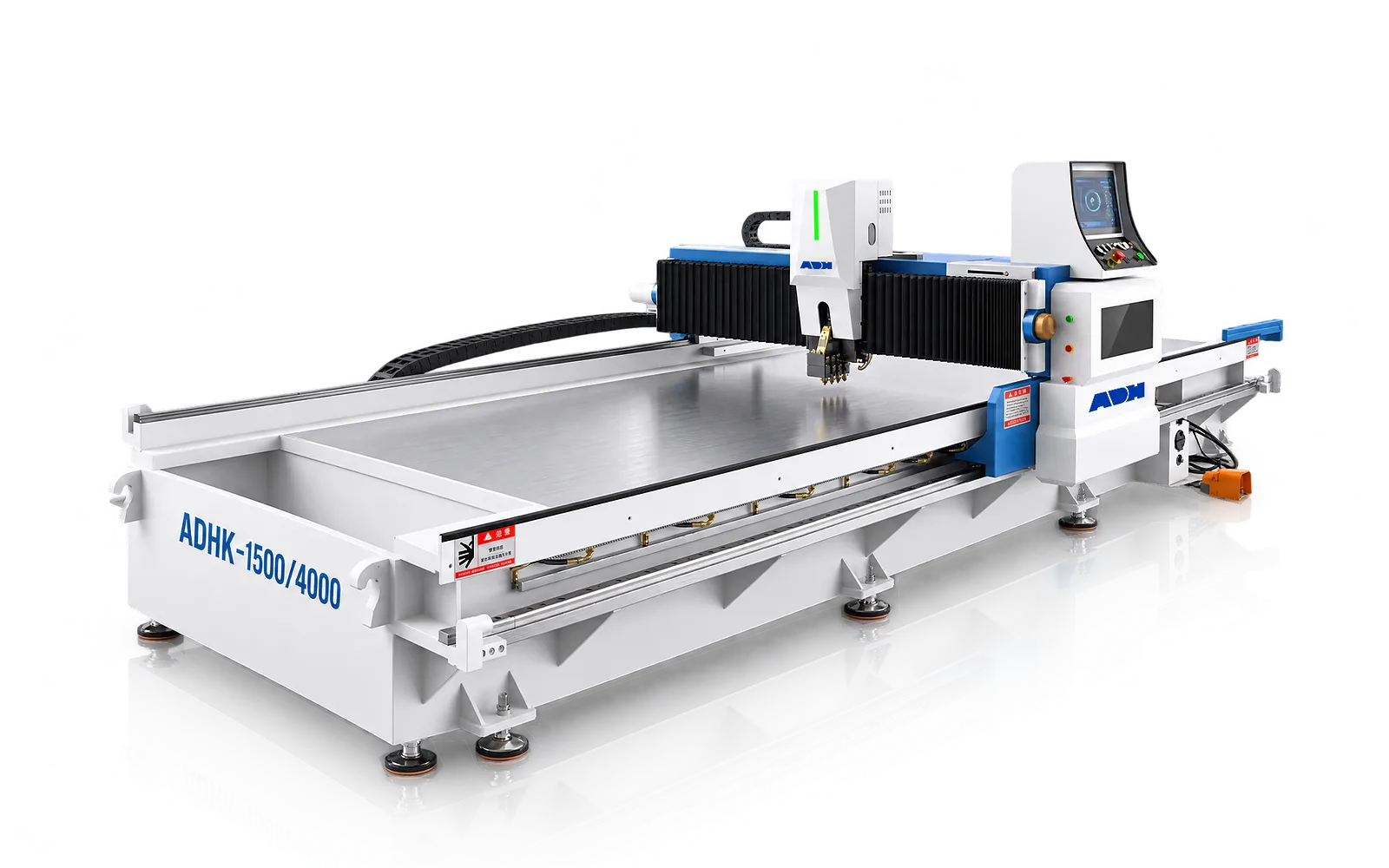

Вижте вертикалното V-образно профилиране в действие
Гледайте демонстрацията на ADHK-1500/4000, след което сравнете позиционирането на листа, затягането и подготовката на жлеба с вашия материал и чертежите на детайлите.
Гледайте в YouTube (отваря се в нов раздел)Продуктови системи
Вътре в системата за вертикално V-образно профилиране

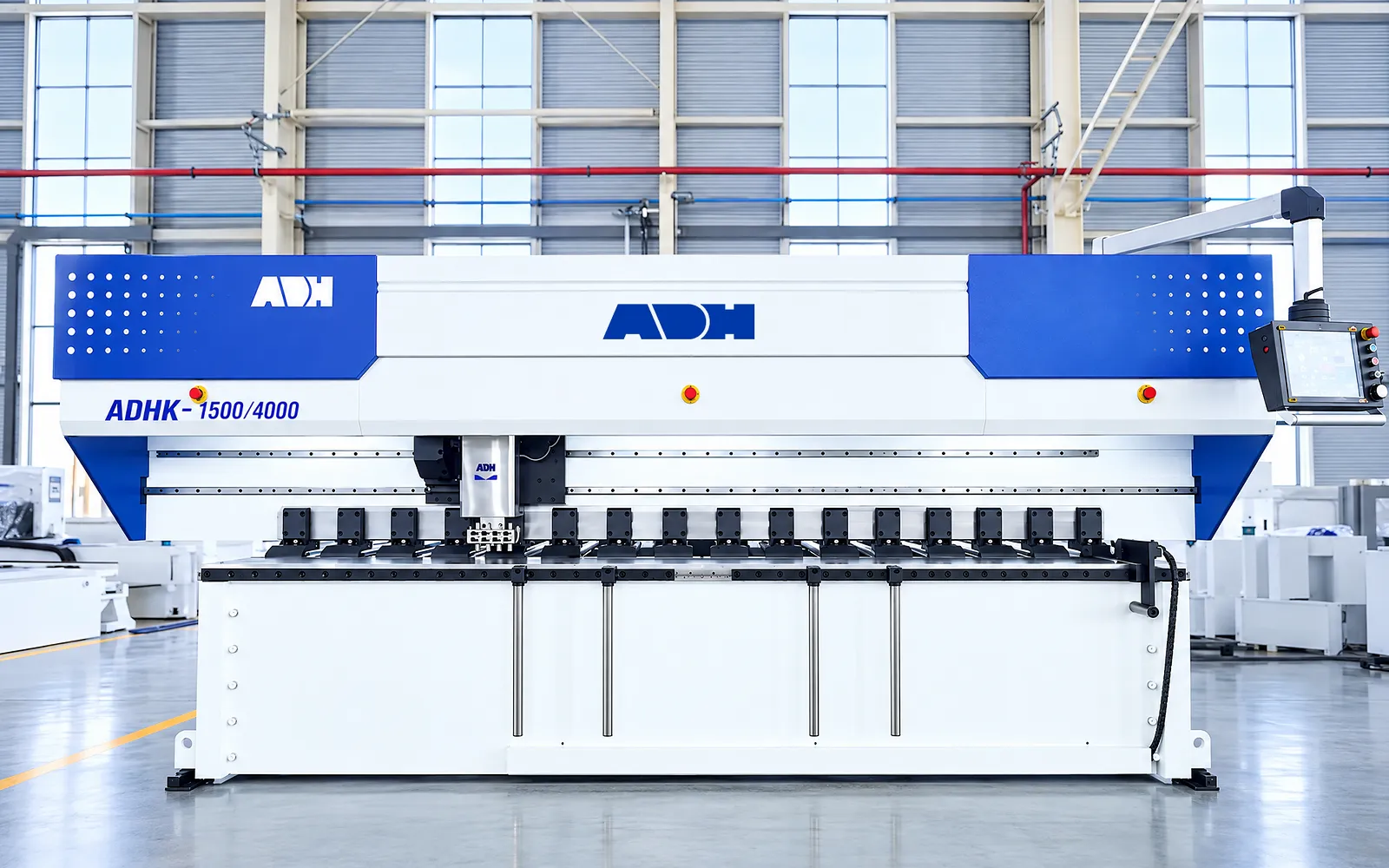

ADRK обработва изправен лист с програмирано позициониране и движение на инструмента. Оценете опората, затягането и достъпа за конкретния размер и покритие на панела.
Оформление на изправен лист
01
Подпрете панела в неговата работна позиция
Конфигурацията ADRK обработва листа в изправена ориентация. Рамката и опорите установяват работната референция, като същевременно позволяват достъп до панела.
Оценете пълната инсталирана площ, метода на зареждане и опората на панела. Нуждите от пространство и манипулация зависят от действителния формат на листа.

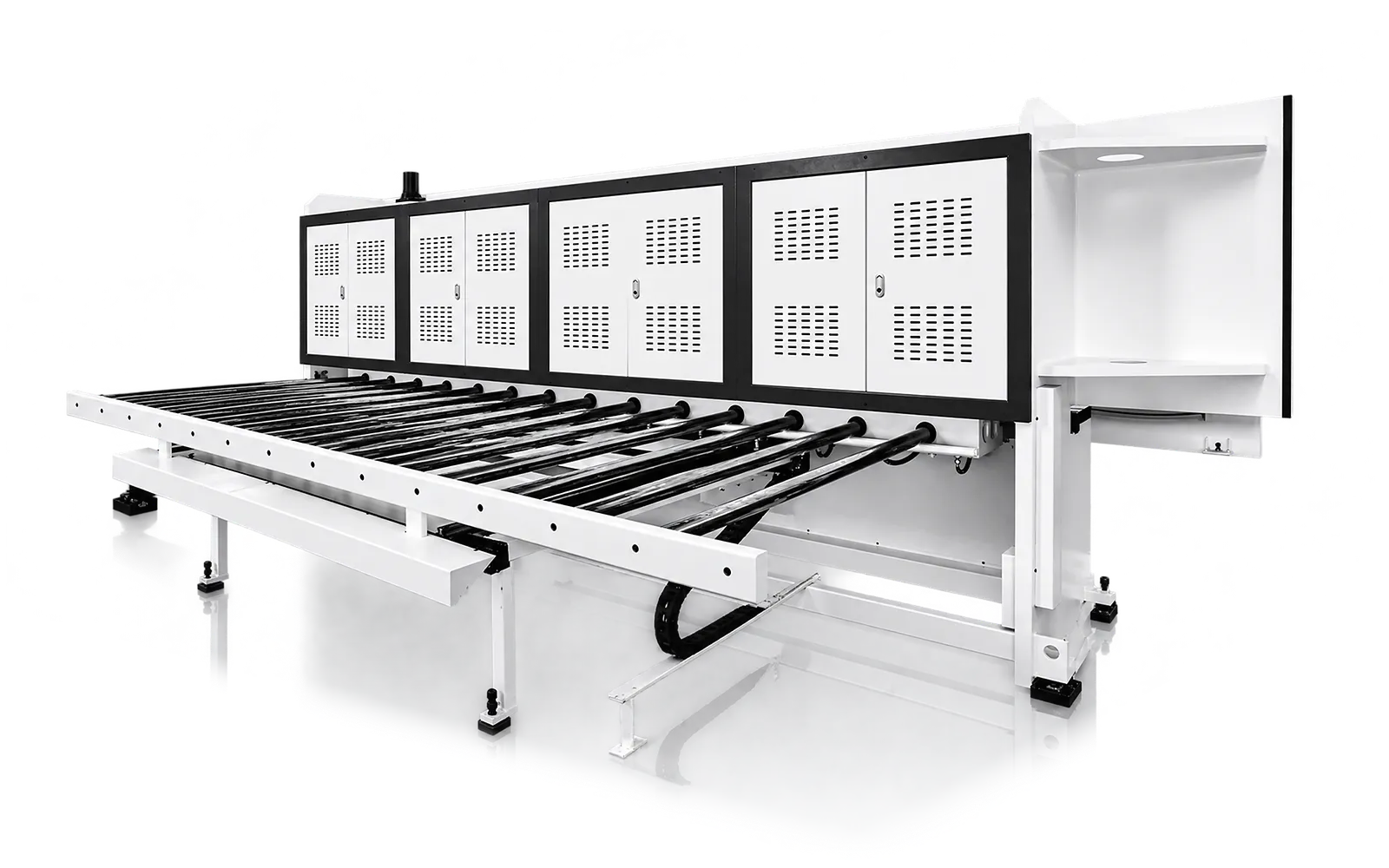

Заден ограничител и затягане
Заден ограничител
Задайте референцията за жлеба
Задният ограничител установява програмираната позиция на жлеба.
Прегледайте необходимите позиции на жлебовете и референцията на листа върху представителни панели.
Захващане
Задръжте референцията на листа

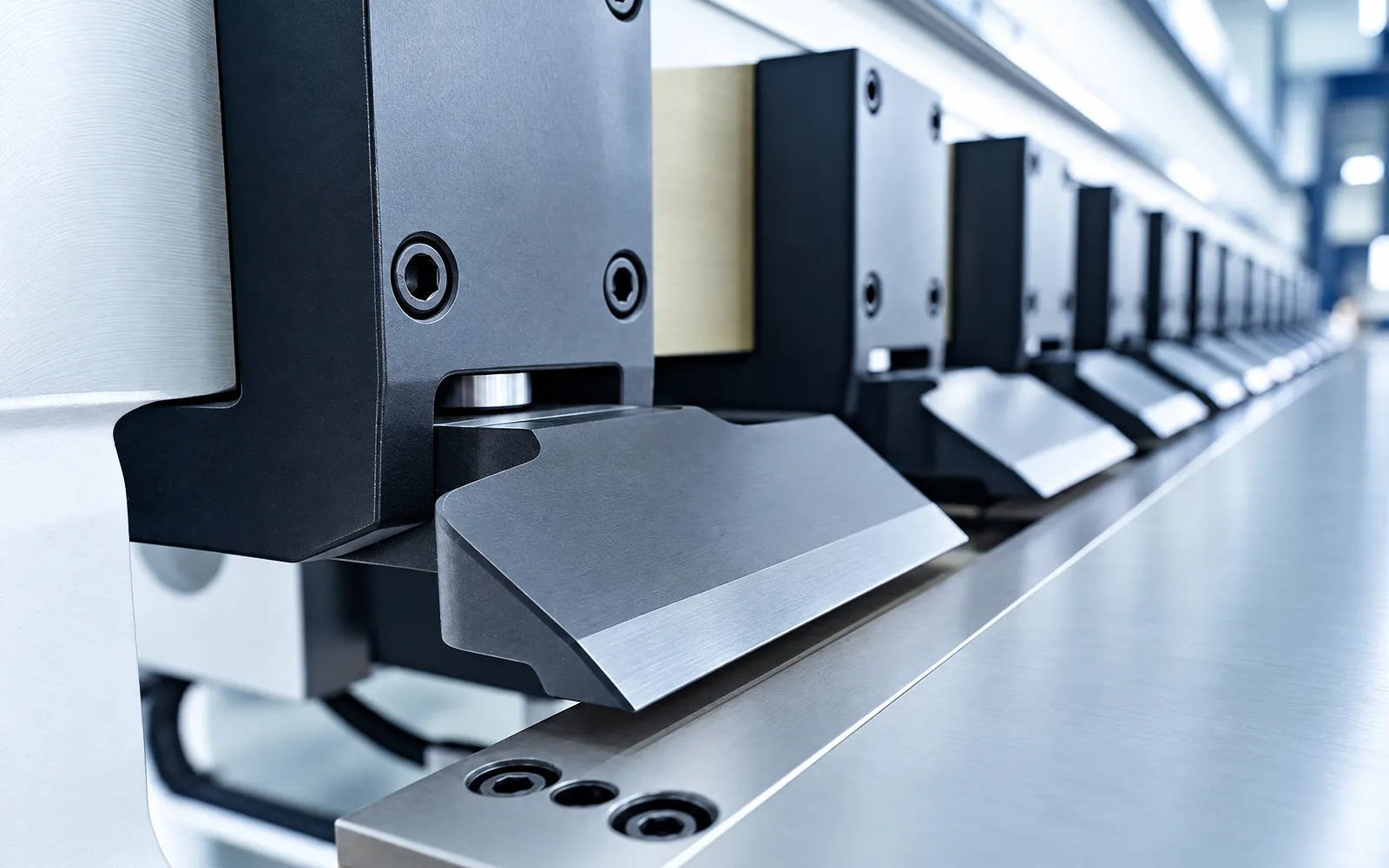

Разпределеното пневматично затягане поддържа референцията на листа по време на изрязването на жлебове.
Прегледайте равнинността, контактните точки и зоните на затягане. Проверете достъпа за почистване и възможното маркиране на повърхността.
Прогресивна последователност на инструментите
03
Изрежете зададената геометрия на жлеба

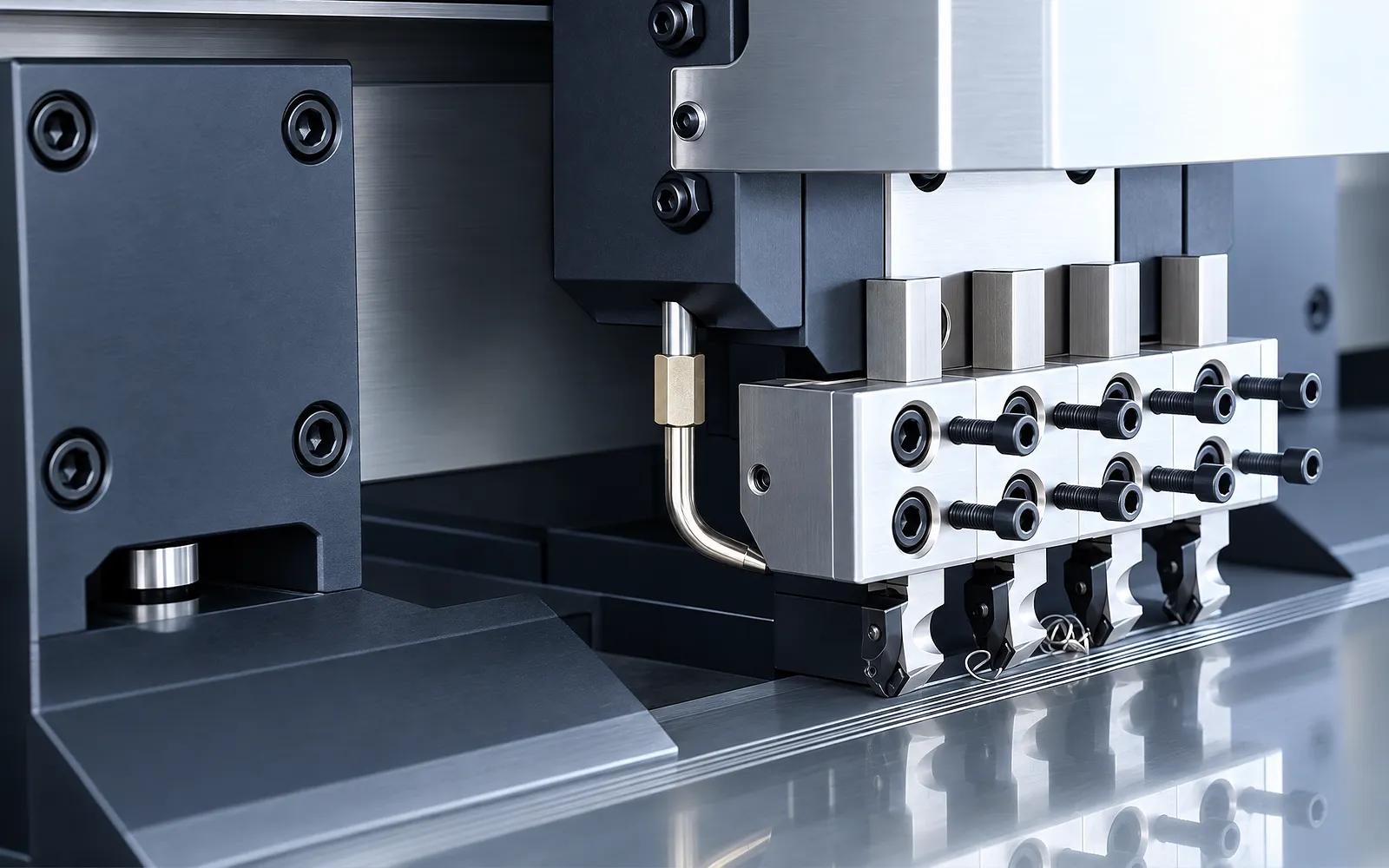

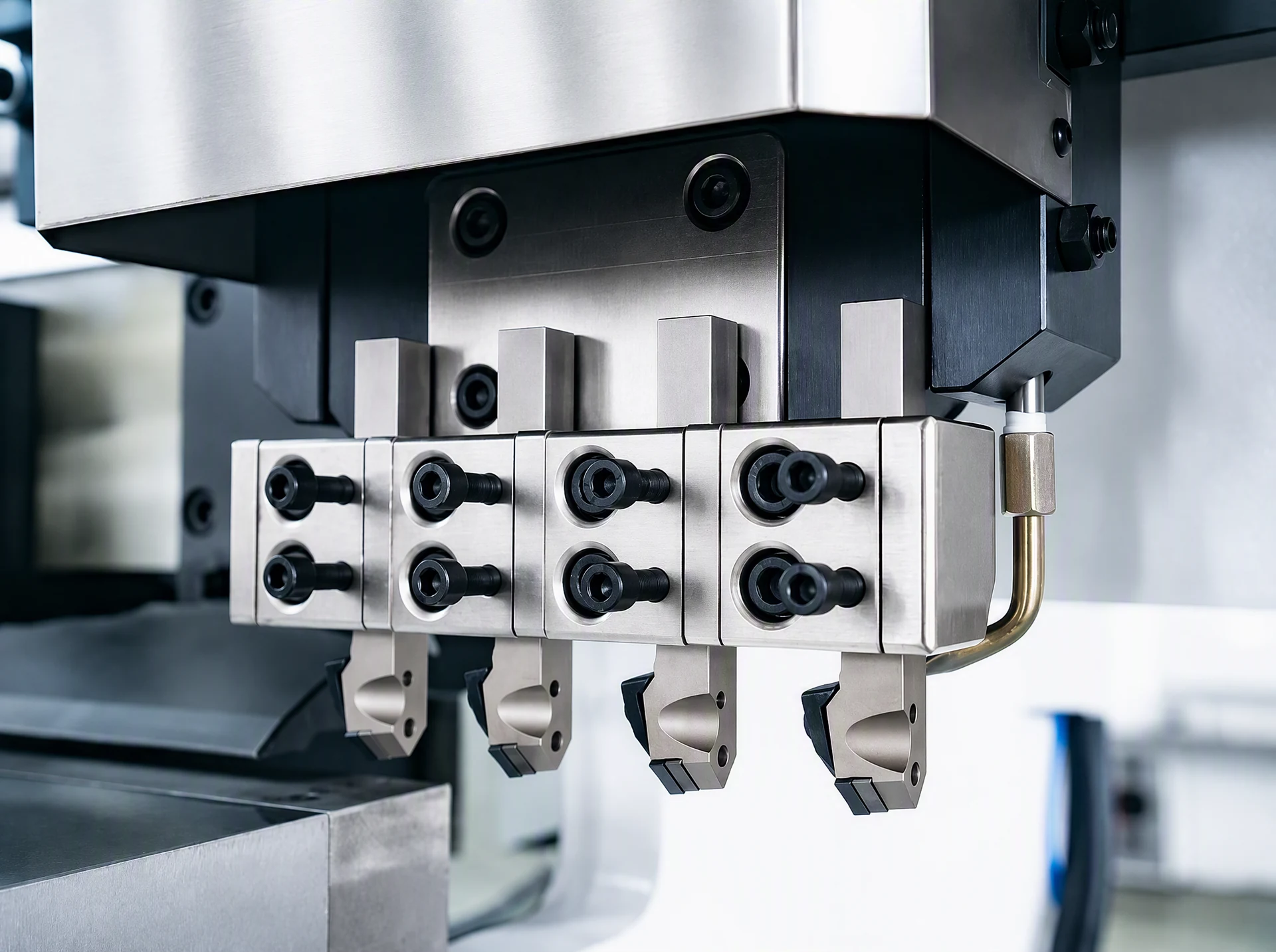

Документираната подредба използва четири инструмента в прогресивна последователност. Геометрията на резеца, състоянието и избраните проходи определят формата на жлеба и оставащата дебелина.
Подредбите с шест инструмента или специални жлебове изискват дефинирана конфигурация. Скоростите на подаване и връщане описват движението на машината, а не пълното време за изпълнение на задачата.
Серво управление и достъп за работа

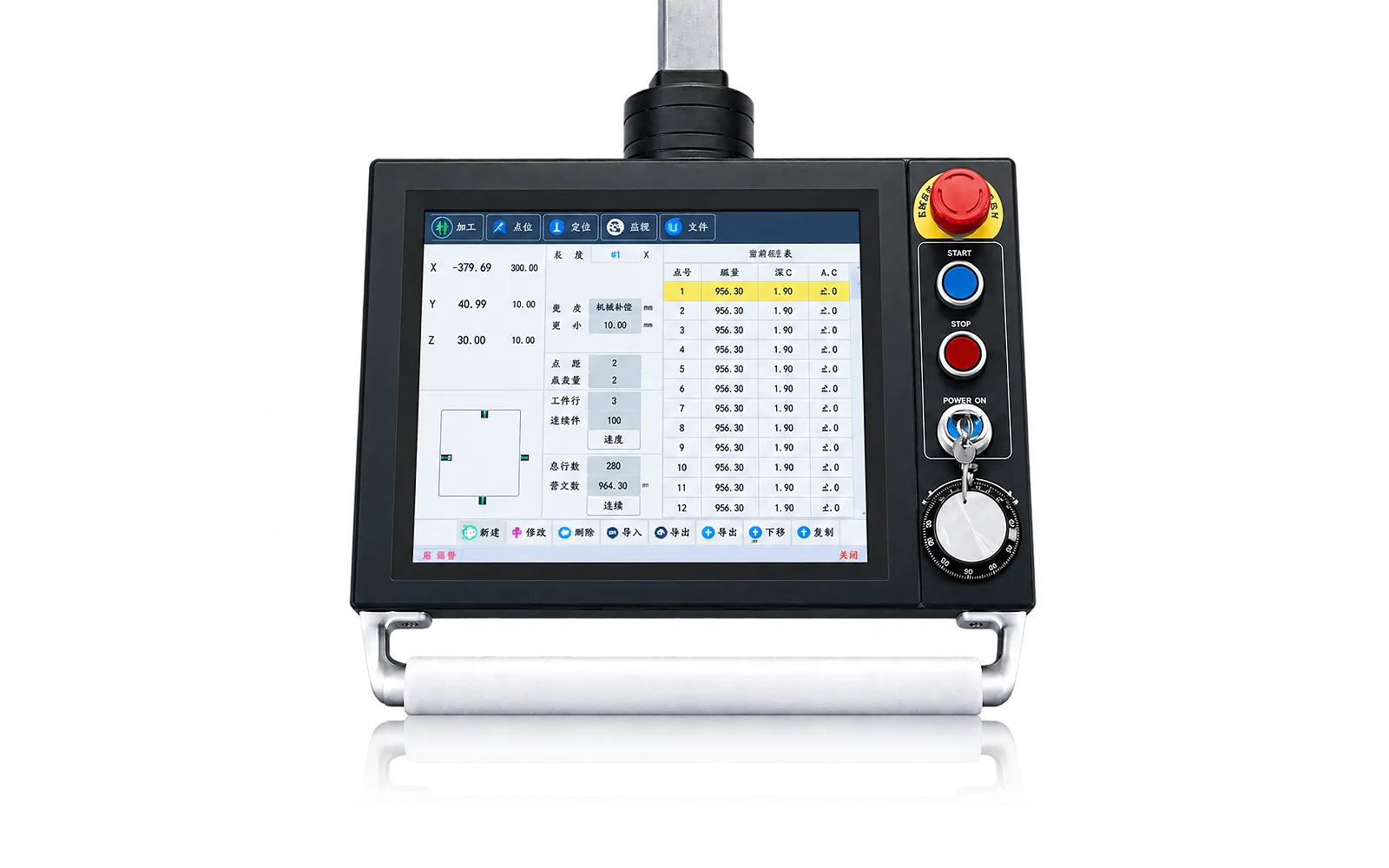

Серво управление
Координирайте хода и дълбочината
Програмата дефинира позициите и дълбочината на жлеба, докато серво осите координират хода и движението на инструмента.
Прегледайте диагностиката, ограниченията и мониторинга на налягането или натоварването. Връзките за външни данни и роботи зависят от поръчаната система.
Достъп за работа

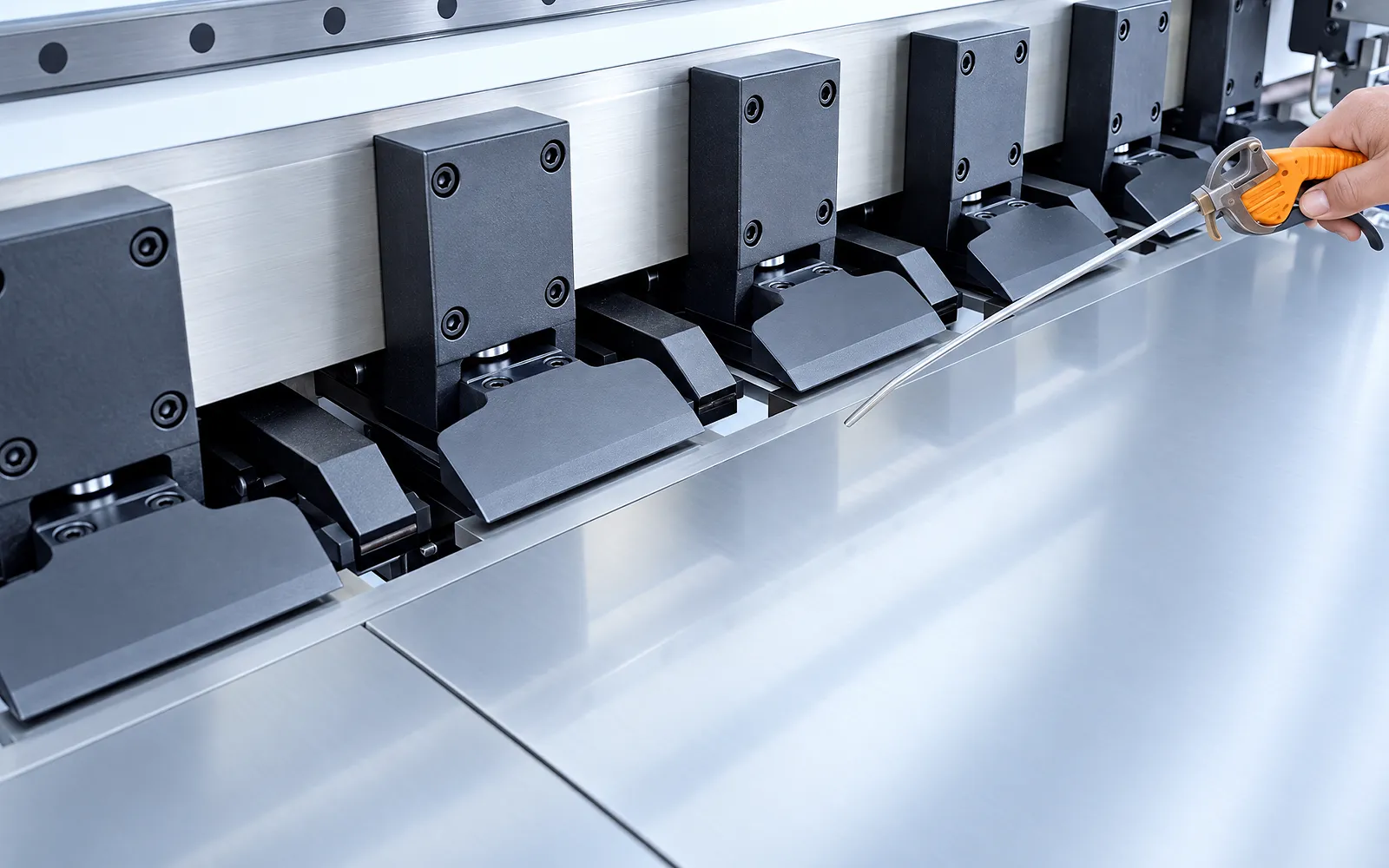

Достигайте до инструментите и зоните за почистване
Достъпът за работа трябва да позволява работа с инструментите и почистване на стружките около панела.
Прегледайте заедно позициите за обслужване и почистване, както и предвидения маршрут за обработка на панелите.
Проба на панел и оформен ъгъл
Проба на панел
Инспектирайте подготвения жлеб
Представителен панел тества опората, затягането, последователността на инструментите и контрола на дълбочината.
Инспектирайте геометрията на жлеба и оставащата дебелина, като използвате договорения материал, покритие и чертеж.
Проба на оформен ъгъл
Прегледайте окончателното огъване
Инспектирайте оформения ъгъл след огъване на подготвения панел.
Дефинирайте точките за инспекция и приемливия резултат за ъгъла и повърхността преди прегледа на пробата.
Граница на спецификацията
Модели ADRK и опции за конфигурация
Използвайте избрания ред на модела ADRK за стойностите на двигателя, размерите и движението; потвърдете всяко допълнително подреждане.
Данни за модела
Използвайте точните данни за модела ADRK за избрания размер, включително стойностите на двигателя от 4.4 kW и посочените размери.
Конфигурирани опции
Специални жлебове, шест инструмента, защита от светлина, зареждане, събиране на стружки, MES и робот интерфейси изискват потвърждение.
Потвърдете преди поръчка
Потвърдете опората и покритието на листа, геометрията на жлеба, плана за преминаване, остатъчната дебелина, критериите за инструментите и приемането на последващото огъване.
