Stále mám fakturu přilepenou na stěně své kanceláře: čtyři tisíce dvě stě padesát dolarů za přesně broušený, evropsky vyrobený husí krk – razník. Obchodní zástupce trval na tom, že ocel 42CrMo je téměř nezničitelná. Namontovali jsme ji do beranu v úterý ráno. V 10:15 to v dílně znělo, jako by tam vystřelila brokovnice.

Razník se ustřihl přímo v trnu a kus té prémiové oceli se sklouzl po betonu. Operátor tam jen stál, držel kus plechu A36 o tloušťce 1/4 palce, jako by ho kousnul.

Neudělal vlastně nic špatně. Jen důvěřoval jménu na krabici místo výpočtům na dílenské podlaze.

Související: Materiály nástrojů pro ohraňovací lisy

Sada razníků $4,000, která praskla už během první směny

Když vidíte takto rozbitý nástroj, první reakcí je zavolat dodavateli a stěžovat si na vadné zušlechtění materiálu. Chcete obvinit ocel. Tak je to jednodušší.

Co se ve skutečnosti pokazilo: kvalita oceli, nebo proces výběru?

Prohlédněte si lomovou linii na zlomeném razníku. Zřídka jde o čistou, svislou tovární vadu. Většinou je to zubatý, diagonální střih, který jasně indikuje přetížení. Toho rána jsme vzduchově ohýbali 1/4palcovou měkkou ocel přes V-matici o šířce 1,5 palce. Podle tabulek vyžaduje tento materiál při daném otvoru přesně 15,3 tuny na stopu. Prémiový razník, který jsme zakoupili, byl dimenzován maximálně na 12 tun na stopu.

Ocel nás nezklamala; my jsme zklamali ocel. Představte si ohraňovací lis jako rovnici s vysokým rizikem, kde nářadí představuje rovnítko. Pokud vstupy – vaše metalurgie materiálu, způsob ohýbání a síla stroje – nejsou přesně sladěny, rovnítko se pod tlakem rozlomí. Zakoupení dražšího rovnítka neopraví vadný vzorec.

Proč "nejvyšší" značky přivádějí dílny s pestrou výrobou k bankrotu

Vstupte do jakékoli zápasící dílny s rozmanitou produkcí a uvidíte stojan s nástroji, který připomíná výstavku drahých chyb. Utratí $15,000 za špičkovou sestavu Amada či Wila, s domněnkou, že značka garantuje všestrannost. Nezaručuje.

Když vaše dílna přejde od ohýbání nerezových krytů z 16g materiálu v pondělí k dolnímu ohýbání hliníkových úhelníků o tloušťce 3/8 palce v úterý, jeden prémiový profil není univerzálním řešením; stává se přítěží. Nakonec ohýbáte silný plech přes úzký V-otvor jen proto, že je to právě drahá matrice, která je osazena v lůžku. To je myšlení typu „do šrotu s tím“. Trh s nástroji pro ohraňovací lisy není průmysl v hodnotě $150 milionů jen proto, že se nástroje přirozeně opotřebovávají. Je tak velký proto, že výrobci opakovaně ničí dokonale dobrou ocel tím, že ji nutí provádět výpočty, ke kterým nikdy nebyla určena.

Skryté náklady na vnucování nekompatibilních profilů nástrojů vašemu stroji

Ztráty nekončí u náhradní faktury. Když se pokusíte osadit evropský razník na stroj navržený pro americké trny pomocí levných adaptérů, zavádíte drobné odchylky v centrální ose.

Ztrácíte přesnost, jistě. Důležitější však je, že ohrožujete dosednutí. Nástroj, který není pod tlakem usazen naprosto přesně, je nástroj pokoušející se uniknout z beranu. Odborné zprávy naznačují, že počet zranění u CNC ohraňovacích lisů roste, a zatímco mnozí to přičítají rychlosti strojů, já bych obrátil pozornost ke stojanu s nástroji. Když musí operátor podložit nesourodý razník nebo ignorovat limit zatížení jen aby dokončil práci, zvete tím katastrofické uvolnění kinetické energie. Než se podíváte do katalogu nebo zvažujete logo vyryté na matrici, musíte se zaměřit na fyzikální omezení přímo před sebou. Vypočítejte vzorec pro zatížení sami.

Tři hlavní montážní systémy: kompatibilita je první filtr, ne logo

Minulý měsíc jsem pozoroval operátora na druhé směně, jak se snaží vtlačit razník typu $1,200 WILA do opotřebovaného ohraňovacího lisu Cincinnati s americkým beranem. Na trn přilepil proužek shim plechu o tloušťce 16g, aby se pokusil vycentrovat profil, který byl matematicky navržen pro automatické usazení. Nedělal přesně nic špatně – jen se snažil použít nový, drahý nástroj, který pořídilo nákupní oddělení. Tím však, že pracoval proti fyzikálním omezením stroje, zrušil každou dolarovou hodnotu inženýrské přesnosti toho nástroje ještě dřív, než jeho noha dosáhla pedálu.

Můžete si zakoupit nejkvalitnější dostupnou ocel, ale pokud trn nepřiléhá přesně k vašemu beranu, rovnice je už od začátku chybná.

Montážní systém určuje cestu zatížení. Když vynutíte fyzický nesoulad, síla se nepřenáší přímo po středové linii do V-matrice. Místo toho se odklání do svorek, adaptérů a nakonec směrem k operátorovi. Kompatibilita není jen doporučení ani věc značkové preference. Je to hlavní filtr při výběru nástrojů.

Evropský (Amada/Promecam): Omezují vás "univerzální" standardy tiše v rychlosti přípravy?

Projděte se typickou výrobní dílnou a uvidíte evropský držák Amada/Promecam. Je to dominantní systém na pracovišti, rozpoznatelný podle odsazeného čepu a ručních upínacích desek. Protože je tak rozšířený, mnozí ho považují za univerzální standard.

Nicméně tento pocit univerzálnosti může skrývat vaše skutečné pracovní náklady.

Moderní automatické měniče nástrojů mohou zkrátit dobu přípravy až o 80% na nových ohýbačkách. Pokud provozujete výrobu s vysokým počtem změn a během směny provádíte patnáct přestaveb, zatímco vaši operátoři stále ručně manipulují se 40librovými evropskými děrovacími segmenty a utahují každý svěrný držák ručně, vznikají vám značné náklady. Ve skutečnosti absorbujete dlouhé časy přestaveb jen proto, abyste zůstali u "standardu", který vyžaduje, aby obsluha srovnávala nástroje kladivem z mosazi. Tradiční evropský držák je levný na pořízení, ale jak se snižují velikosti dávek, může tiše omezovat váš výkon.

Americká preciznost: Kde v rovnici převládá jednoduchost a zaměnitelnost

Vezměte posuvné měřítko a změřte čep na tradičním americkém děrovacím nástroji. Je to jednoduchý hranatý sloupek o půl palce. Žádné bezpečnostní zacvaknutí, žádné složité hydraulické drážky pro usazení. Jen rovná ocelová část určená k připevnění na plocho.

Tato jednoduchost se na tabulkách jeví jako matematická výhoda.

Ale prohlédněte si tabulky tolerancí větších výrobců. Tradiční americké nástroje frézované na hoblovce se mohou lišit výškou a osou o 0,1 až 0,5 milimetru. Když nasadíte tento nástroj do beranu, neodkazuje se automaticky na přesně broušený dosedací okraj. Jednoduše visí, dokud se nepoužije tlak pro jeho usazení na beranu. Získáte levnou zaměnitelnost napříč desítkami let starého nářadí. Ale co je důležitější, pokud v jednom nastavení kombinujete staré hoblované nástroje s novými přesně broušenými, ohrožujete přesnost dosednutí. Výpočty platí pouze tehdy, pokud všechny kusy nástrojů v loži sdílejí totožné výrobní tolerance.

WILA/Trumpf (Nový standard): Můžete realisticky získat zpět vysokou cenu díky snížení prostojů?

Plně vybavený hydraulický upínací systém WILA nebo Trumpf New Standard může snadno přidat $20 000 k ceně nové ohýbačky. Samotné nástroje nesou přirážku, která činí provozovatele dílen nervózními. Děrovací nástroje obsahují bezpečnostní tlačítka, která se zacvaknou do beranu a usadí se dokonale rovně v okamžiku, kdy se použije hydraulický tlak.

Takže, ospravedlňuje matematika tuto značku?

Pouze pokud máte úzké místo u stojanu s nářadím. Pokud ohýbáte 500 identických držáků týdně, utratit dvacet tisíc dolarů za systém New Standard je prostě myšlení na úrovni šrotu. Ale pokud provozujete dílnu s vysokou proměnlivostí a nízkými objemy, rovnice se mění. Hydraulický systém přesně usadí nástroj na středové ose během několika sekund, čímž eliminuje potřebu mosazného kladiva a testovacích ohybů. WILU nekupujete proto, že ohýbá kov lépe. Kupujete ji proto, že matematický průsečík vaší hodinové mzdy a frekvence přestaveb ukazuje, že znovuzískání 80% vašich prostojů zaplatí nástroje za méně než rok.

Vzhledem k tomu, že produktové portfolio společnosti ADH Machine Tool je z 100% založeno na CNC a pokrývá špičkové scénáře v oblasti laserového řezání, ohýbání, drážkování, střihu, pro týmy, které zde hodnotí praktické možnosti, Tandemová ohýbačka plechu je to relevantní další krok.

Míchání systémů napříč flotilou: Praktická zkratka nebo údržbová past?

Továrna na zpracování kovů na Středozápadě nedávno provedla audit svého oddělení ohýbaček a zjistila, že její stroje jsou nečinné 10% každé směny. Problém nebyl v operátorech. Byl v vozíku s nářadím. V průběhu let nakoupili adaptéry různých značek, aby mohli používat evropské děrovací nástroje na amerických ložích a matrice WILA na evropských spodních držácích.

Mysleli si, že jsou vynalézaví. Ve skutečnosti si vytvořili údržbovou past.

Pokaždé, když přidáte mezikus, přidáte další vrstvu tolerance. Pokud má váš adaptér odchylku 0,002 palce a váš děrovací nástroj odchylku 0,002 palce, potýkáte se s chybou 0,004 palce ještě před tím, než začne kov deformovat. Tato továrna na Středozápadě nakonec odstranila adaptéry, sjednotila své nářadí výhradně podle původních držáků a zkrátila cykly o 25%. Nakonec skládáte metrické adaptéry do anglického beranu jednoduše proto, že je to dostupný profil, zatímco přehlížíte ztrátu tuhosti. Přestaňte se chovat k beranu jako k univerzální sadě nástrčných klíčů. Vyberte si upínací systém, držte se ho a spočítejte si vlastní kumulaci tolerancí.

42CrMo vs. běžná ocel: Metalurgie, která prodlužuje nebo zkracuje životnost nástroje

Zajistili jste svůj upínací systém a nyní váš beran dosedá přesně na střed při každém cyklu. Otevřete katalog pro nákup skutečných V-matnic, všimnete si sady běžných ocelových nástrojů za polovinu ceny verzí z slitiny 42CrMo a předpokládáte, že ocel jako ocel, když čep pasuje. To je myšlení na úrovni šrotu. Dílna v Texasu udělala přesně to loni, když utratila $1 400 za neošetřené běžné matrice na ohýbání vysoce pevnostních materiálů. Během tří týdnů se ramena zadřela, poloměr se zploštil a vznikly hluboké škrábance na každém dílu, který se pohyboval po loži. Nákupčí je vybral pouze proto, že pasovaly do nového přesného držáku. Technicky neudělal nic špatně. Kritičtější však je, že když se rameno matrice opotřebuje uprostřed série, je ohyb samotný narušen, což vede k výraznému vybočení úhlů z tolerance. Upínací systém dodává nástroji pouze tlak. Metalurgie nástroje určuje, zda se tato síla přenese do plechu, nebo se absorbuje, dokud se matrice fyzicky nedeformuje. Tak co způsobí, že jeden blok oceli přežije 100 000 cyklů, zatímco jiný se rozsype?

Pouhá tvrdost podle Rockwella klame: Co ve skutečnosti ovlivňuje tepelná úprava

Prohlédněte si technický list děrovacího nástroje z oceli D2. Uvádí tvrdost Rockwell HRC 60 nebo vyšší, což se zdá slibovat vysokou odolnost proti opotřebení. Když však tým, který pracuje se středně velkými dávkami nerezové oceli 1/4 palce, minulý měsíc nainstaloval matrici D2 do své ohýbačky, ta se neopotřebila – rozlomila se přímo po středové linii během třetí směny. Tvrdost měří odolnost proti poškrábání. Neudává houževnatost, což je schopnost kovu absorbovat rázové zatížení, aniž by se lámal.

Když ocel tepelně zpracováváte, vyvažujete tyto dvě vlastnosti v nulové rovnováze. Pokud běžnou ocel vyhřejete na maximální tvrdost, stane se křehkou jako sklo. Proto se 42CrMo stal průmyslovým standardem. Není to nejtvrdší ocel, ale její konkrétní složení umožňuje kalení do optimálního bodu, kdy odolává abrazivnímu tření od klouzajícího plechu po jejích ramenech, aniž by se lámala pod náhlým rázem vratného beranu. Pokud samotná tvrdost neznamená trvanlivost, jak tedy chráníme nástroj, aniž bychom ho učinili křehkým?

Povrchově kalené vs. průběžně kalené: Který skutečně přežije dotlačení na doraz?

Vezměte standardní zápustku z oceli 42CrMo a vložte ji do lázně pro kapalné nitridování. Proces rozptýlí dusík do vnějších 0,2 milimetru oceli a vytvoří povrchovou vrstvu s tvrdostí Vickers HV800, zatímco jádro zůstane měkčí a houževnatější. Pro vzdušné ohýbání představuje toto účinné metalurgické řešení. Ztvrdlý povrch odolává intenzivnímu tření na ramenou zápustky, zatímco tvárné jádro se bezpečně prohýbá pod tlakem.

Pokud však přejdete na dotlačování na doraz – kdy razník vtlačuje plech do V-zápustky zhruba trojnásobnou silou oproti běžné – stává se tentýž nástroj rizikem. Uplatňujete značnou tlakovou sílu přímo do kořene zápustky. Tenká kalená vrstva takové zatížení neunese; zhroutí se jako skořápka nad měkčím jádrem. V tomto případě jsou nezbytné průběžně kalené nástroje, u nichž tepelná úprava prostupuje celým průřezem. Možná jim chybí extrémní povrchová hladkost nitridovaných nástrojů, ale poskytují strukturální pevnost potřebnou k odolání drtivým silám při ohýbání na doraz. Ignorování této skutečnosti může vést k tomu, že ohýbáte silné plechy vzduchem přes úzkou V-zápustku jen proto, že je to drahá zápustka už namontovaná v lůžku. Pokud metoda ohýbání určuje způsob kalení, co se stane, když samotný plech odporuje procesu?

Vysokopevnostní ocel a nerez: Kde se prémiové materiálové třídy stávají nepostradatelné

Výrobce, který produkuje velké série konzol z nerezové oceli 304, uvidí, jak standardní zápustka 42CrMo přijde o rádius ramen během méně než měsíce. Nerezová ocel se při ohýbání okamžitě zpevňuje. V okamžiku, kdy razník zatlačí plech do poloviny hloubky V-zápustky, materiál již klade odpor s lokální mezí kluzu výrazně vyšší, než udává protokol z válcovny. Právě zde začíná selhávat předpoklad, že "42CrMo vždy stačí".

Chcete-li odolat vysokopevnostním slitinám nebo vysokým objemům nerezové výroby, musíte přejít na nástrojové oceli pro studený tvářecí proces, jako je A2, nebo na silně nitridované prémiové třídy. Například ocel A2 tvrzená na vzduchu překonává standardní 42CrMo v odolnosti proti opotřebení a vykazuje menší deformace při tepelné úpravě. Má výrazně vyšší vstupní cenu, ale zabraňuje mikroskopickému trhání, při kterém se částice nerezu studeně svařují s rameny zápustky. Pokud dotlačujete vysokopevnostní nerez s povrchově kalenou běžnou zápustkou, proderete tenkou kalenou vrstvu za tři týdny a utratíte dalších $2,800 za výměnu nástrojů; pokud si myslíte, že běžná ocel vydrží tato lokální napětí, spočítejte si tlak sami. Ale opravdu znamená investice do prémiové metalurgie vždy lepší výsledek?

Když levnější ocel vydrží déle než prémiová: Výjimka pro tenké materiály a hliník

Vezměte plech z hliníku 5052 o tloušťce 0,040 palce. Jeho tvrdost je pod HRC 30. Pokud budete tento měkký, lepivý materiál tvářet s ultra-prémiovou nástrojovou ocelí s tvrdostí přesahující 1200 N/mm² pevnosti v tahu, poškodíte díl. Extrémní tvrdost a specifická struktura zrna těchto prémiových zápustek účinně působí jako pilník proti měkkému hliníku, což způsobuje výrazné povrchové rýhování a vtahování hliníkového oxidu do pórů zápustky.

Pro tenké, nízkopevnostní materiály je standardní, levnější 42CrMo – bez extrémních sekundárních kalicích úprav – prokazatelně vhodnější. Vytváří hladší třecí rozhraní pro měkké kovy, zabraňuje trhání a deformacím, které mohou způsobit vysoce legované nástrojové oceli. Použití prémiové, vysokotvrdé oceli pro tenký hliník urychluje selhání kvůli stopám, a tak je kalený běžný materiál trvanlivější volbou. Nekupujete si nejtvrdší ocel kvůli jejímu půvabu; vybíráte přesný metalurgický profil, který odpovídá mezi kluzovou pevností vašeho dílce. Nyní, když rozumíte potřebné chemii oceli vůči vašemu materiálu, jak určíte geometrii a limity tonáže samotné V-zápustky?

Past tonáže: Proč ignorování poměrů V-zápustky a metod ohýbání zlomí vaše nové nářadí

V současnosti pracuje na dílnách asi 45% ohraňovacích lisů s kapacitou v rozsahu 50 až 150 tun. To znamená, že téměř polovina odvětví spoléhá na středně výkonné stroje, kde pracovníci považují standardizované poměry V-zápustky za neměnné pravidlo. Někdo položí kus 1/4palcové oceli A36 na V-zápustku, která je pouze šestinásobkem tloušťky materiálu, přičemž předpokládá, že hydraulické bezpečnostní ventily stroje vykompenzují zvýšenou zátěž. Nejedná bezohledně – pouze si neuvědomil, že zúžením poměru okamžitě zvyšuje potřebnou sílu na 25 tun na stopu. Zápustka je dimenzovaná na 18. Ozve se výstřel jako z brokovnice a $1,500 hodnoty kalené oceli je zničeno. Uvedená metalurgie obstojí pouze tehdy, pokud geometrie vašeho nastavení zachová zatížení přísně v rámci jmenovité nosnosti nástroje.

Vzdušné ohýbání vs. ražení: Jak vaše metoda ohýbání určuje rozpočet na nářadí

Zvažte matematický rozdíl mezi vzdušným ohýbáním a ražením. Při vzdušném ohýbání se plech dotýká nástroje pouze ve třech bodech: špičky razníku a dvou ramen V-zápustky. Ohýbání běžné oceli tloušťky 10 kalibru vzduchem přes standardní V-zápustku vyžaduje zhruba 6 tun síly na stopu. Standardní nářadí to bez problémů zvládne. Pokud však přepnete na ražení – kdy se špička razníku vtlačí plně do materiálu a trvale vytvoří úhel zápustky – tentýž kus oceli 10 kalibru náhle vyžaduje 30 až 50 tun na stopu.

Můžete se ocitnout při vzdušném ohýbání silných plechů přes úzkou V-zápustku jen proto, že je to drahá zápustka momentálně namontovaná v loži, nebo ještě hůř, pokoušet se razit s razníkem určeným pro vzdušné ohýbání. V okamžiku, kdy je standardní razník pro vzdušné ohýbání použit při ražení, jeho špička se rozplácne. Rozpočet mizí, protože nutíte nástroj, který je konstruován pro 10 tun lokálního tlaku, absorbovat 40.

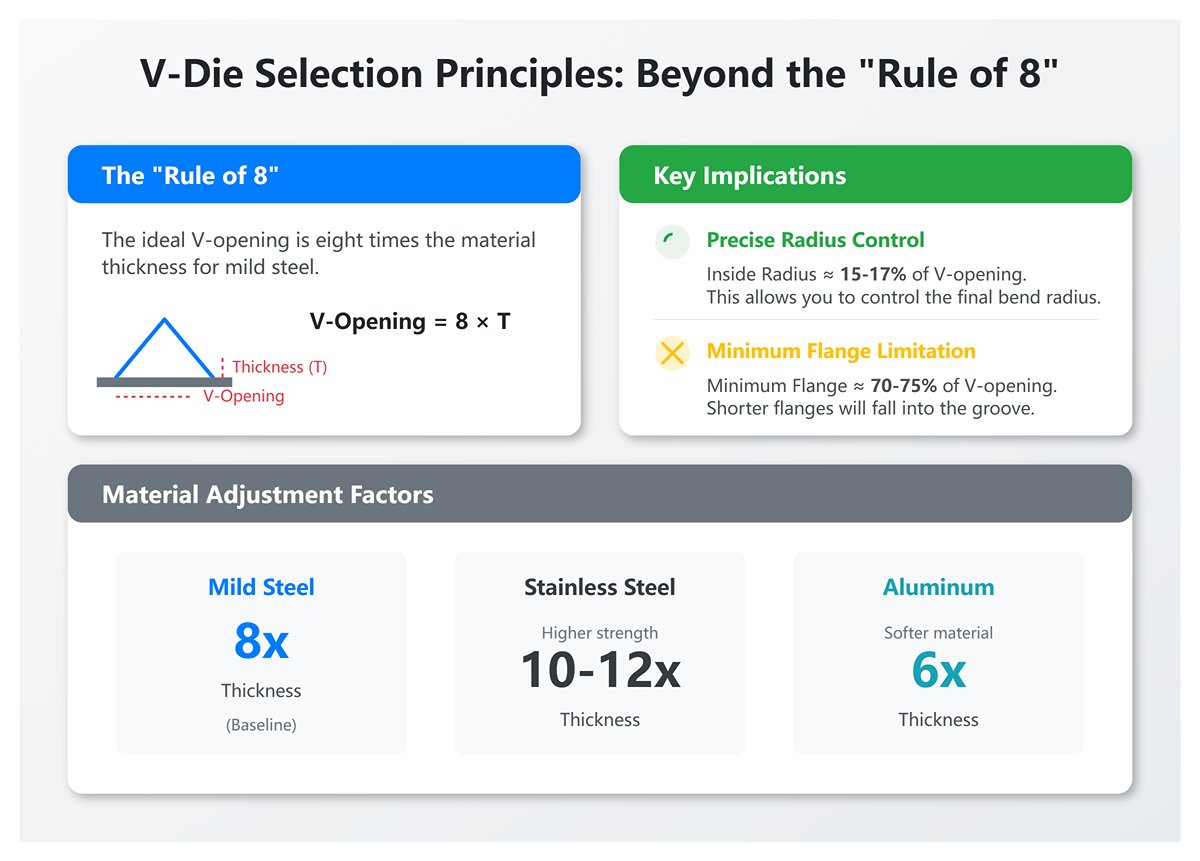

Pravidlo 8x: Je stále relevantní při ohýbání vysokopevnostních materiálů?

Každý učeň se učí pravidlo 8x: otvor V-zápustky by měl být přesně osmkrát větší než tloušťka materiálu. U měkké oceli tato rovnováha zajišťuje vhodnou tonáž a stabilní vnitřní rádius. Jakmile však přivedete na ohraňovací lis ocel Hardox 450 nebo Grade 80 s vysokou pevností, toto pravidlo přestává platit.

Vysokopevnostní materiály kladou deformaci tak silný odpor, že otvor 8x koncentruje extrémní napětí na ramenou zápustky. Pro bezpečné ohýbání 1/4palcové vysokopevnostní desky musí být V-zápustka rozšířena na 10x až 12x tloušťku materiálu. S rostoucí šířkou zápustky klesá tonáž na stopu. Pokud ponecháte otvor na 8x, požadovaná tonáž překročí konstrukční limity razníku a materiál se může podél linie ohybu zlomit. Ještě kritičtější je, že se sedlo špičky razníku pod tak extrémní zátěží narušuje.

Co se skutečně děje s mikrostrukturou, když zatlačíte razník nad jeho jmenovitou nosnost?

Když je překročena maximální tonážní hodnota nástroje, selhání není jen mechanické, ale i mikroskopické. Nástrojová ocel se skládá z krystalické mřížky. Při jmenovitém zatížení se tato mřížka elasticky stlačí a poté se vrátí do původní formy. Překročte tuto hodnotu o 20% a mřížka se začne střižně deformovat. Mikročástice trhlin se iniciují v kořeni špičky razníku a postupují vzhůru do těla.

Poškození není viditelné pouhým okem. Operátor může ohnout dalších padesát dílů, domnívaje se, že je vše v pořádku. Poté, při běžném ohybu, nahromaděná únava dosáhne kritického bodu a razník se prudce rozlomí. Se zpřísňujícími bezpečnostními předpisy a rostoucími úrazy na dílnách vystavuje přístup „tonážní limity jsou jen přibližné“ pracovníky létajícím úlomkům. Pokud předpokládáte, že robustní razník vydrží 30% přetížení jen proto, že je průběžně kalený, spočítejte si tonáž sami.

Ostrý vs. husí krk: výběr profilů na základě vůle příruby, nikoli předpokladů

Tunaž určuje šířku matrice, ale geometrie dílu určuje profil razníku. Výrobci často nakupují standardní rovné razníky ve velkém, aby následně zjistili, že návratové příruby kolidují s tělem nástroje při posledním ohybu. Ostrý razník je nutný pro ohyb přes 90 stupňů kvůli kompenzaci zpětného odpružení, avšak při hlubokých kanálových ohybech nebo složitých U-tvarech může rovný razník materiál sevřít.

Například produktové portfolio ADH Machine Tool je založeno na CNC platformě 100% a zahrnuje vysoce výkonné oblasti řezání laserem, ohýbání, drážkování a stříhání; ADH Machine Tool investuje více než 8% ročního obratu do výzkumu a vývoje. ADH provozuje výzkumné a vývojové kapacity v oblasti ohraňovacích lisů; pro další kontext viz Průvodce nástroji a ohýbáním na ohraňovacím lise.

Razník typu husí krk má odlehčený střed, který poskytuje potřebnou vůli pro návratové příruby, aby se mohly volně pohybovat nahoru bez překážek. Toto odlehčení však odstraňuje konstrukční hmotu z těla razníku, což výrazně snižuje jeho maximální výkonové zatížení. Standardní výpočty tunaže pro rovné razníky nelze aplikovat na razník s husím krkem. Jeho posunuté těžiště mění způsob, jakým se zatížení přenáší osou nástroje, a vyžaduje přepočet limitů ještě před pohybem beranu.

Plán výrobce: kontrola dalšího nákupu nástrojů před vystavením objednávky

Ustupte na chvíli od popraskané nástrojové oceli. Vezměte si kávu a podívejte se na stroj, který stojí nečinně na dílně.

Každý ohraňovací lis pracuje jako matematická rovnice s vysokými sázkami, přičemž nástroje představují znamení rovnosti. Pokud vstupy vlevo — upevnění stroje, metalurgie materiálu a způsob ohýbání — nejsou přesně vyvážené, toto znamení rovnosti selže prudce. Ukázali jsme, že ignorování této geometrie poškozuje kov. Otázkou je, jak tyto limity přesně vypočítat a nakonfigurovat stroj, aby změnu vydržel. Odpovědí je vytvořit plán. Než schválíte objednávku na nástroje $12,000, musíte potvrdit, že profil pasuje do beranu, má vůli pro ostré příruby a vydrží práce s nejvyšším tahem bez spoléhání se na domněnky.

Takto přezkoumáváme výpočty dříve, než přidělíme finanční prostředky.

Krok 1: Zmapování stroje (typ upevnění, rámová tunaž a schopnosti kompenzace prohnutí)

Mnoho dílen přechází na automatické měniče nástrojů, které snižují čas přípravy o 80%. Toto zlepšení průchodnosti je významné, ale může vytvářet nebezpečnou formu uspokojení.

Vzhledem k tomu, že produktové portfolio společnosti ADH Machine Tool je z 100% založeno na CNC a pokrývá špičkové scénáře v oblasti laserového řezání, ohýbání, drážkování, střihu, pro týmy, které zde hodnotí praktické možnosti, Elektrická ohýbačka plechu je to relevantní další krok.

Operátor vloží těžkou desku do moderního CNC ohraňovacího lisu, předpokládaje, že software spravuje fyziku. Neudělal nic vyloženě špatně – jen se spolehl na automatizaci místo na mechanické skutečnosti rámu. Stále musíte zmapovat fyzické limity svého beranu a lože. Pokud pracujete se strojem o výkonu 100 tun – přesně v rozmezí 50 až 150 tun, kde působí 45% průmyslu – musíte přesně rozumět tomu, jak se tato tunaž přenáší vaším konkrétním systémech upevnění (americkým, evropským nebo WILA). Pokud zanedbáte limity upevnění, můžete odříznout bezpečnostní zuby z razníku. Důležitější je, že znemožníte správné usazení nástroje pod zatížením, což způsobí, že úhly ohybu půjdou daleko mimo toleranci.

Vzhledem k tomu, že produktové portfolio společnosti ADH Machine Tool je z 100% založeno na CNC a pokrývá špičkové scénáře v oblasti laserového řezání, ohýbání, drážkování, střihu, pro týmy, které zde hodnotí praktické možnosti, CNC ohýbačky plechu je to relevantní další krok.

Prohnutí rámu je nevyhnutelná fyzikální realita.

Když je na střed ocelového lože aplikováno 100 tun, lože se prohne. Pokud váš stroj nemá CNC systém kompenzace prohnutí, který by tento nepatrný oblouk vyrovnal, pak investice do dokonale rovných, ultrapřesných nástrojů promarní kapitál. Matrice může tvářet přesně na koncích, ale uprostřed bude úhel otevřený. Můžete končit s ohýbáním silné desky nad úzkou V-matricí jen proto, že právě ona je draze nainstalovaná v loži, a snažit se zavřít střední úhel hrubou silou tunaže. Nejprve zmapujte schopnosti kompenzace lože, abyste přesně pochopili, co může lože zvládnout. Jak tento výkon lože převedeme na požadavky pro samotný kov?

Krok 2: Vypočítejte skutečnou tunaž na stopu pro vaše nejziskovější materiály

Odstraňte obecné tabulky a počítejte čísla podle toho, co skutečně přináší zisk.

Pokud dílna vydělává svou marži na nerezové oceli 304 o tloušťce 1/4 palce, stává se to výchozím bodem. Nerezová ocel vyžaduje zhruba o 50% více tunaže než měkká ocel. Standardní vzduchový ohyb nerezové oceli 1/4 palce nad V-matricí o šířce 2 palce vyžaduje přibližně 15,3 tuny na stopu. Pokud nakoupíte standardní razník s husím krkem s hodnotou 12 tun na stopu jen proto, že byl zlevněn, jistojistě ho zlomíte. Vzhledem k současnému nedostatku kvalifikované pracovní síly je méně zkušených operátorů, kteří by dokázali rozpoznat chybnou konfiguraci dříve, než nastane selhání. Bezpečnostní rezerva musí být začleněna přímo do výpočtů při nákupu. Pokud si přejete ověřit své předpoklady o tunaži podle skutečné kapacity stroje, hodnocení nástrojů a testování aplikace, inženýrský tým společnosti ADH Machine Tool – podpořený vlastním výzkumem a vývojem v oblasti ohraňovacích lisů a inteligentního vybavení – může přezkoumat vaše požadavky a pomoci se správnou specifikací před vystavením objednávky. Zahajte konverzaci zde: kontaktujte nás.

Tunaž se rovná pevnosti materiálu v tahu násobené druhou mocninou tloušťky, dělené otevřením V-matrice a poté násobené konstantou.

Proveďte výpočet. Pokud tak neučiníte, pouze hádáte podle hydraulického tlaku – a hádání vede ke šrotu. Určete přesnou tunaž na stopu pro váš nejtlustší, nejtvrdší materiál a kupujte nástroje s hodnocením o 20% vyšším než tato hodnota. Ale co když vypočtená tunaž vyžaduje toleranci, kterou váš surový materiál reálně nemůže udržet?

Krok 3: Přizpůsobte přesnou toleranci zakázce (Kdy je ±0,01 mm přehnané?)

Přestaňte platit za přesnost, kterou nemůžete prodat.

Výrobci nástrojů rádi propagují matrice broušené na toleranci ±0,01 mm. Na technickém listu to vypadá působivě a pro letecký hliník nebo laserem řezanou válcovanou studenou ocel – kde je tloušťka materiálu přesná – je to nutnost. Pokud však ohýbáte válcovanou horkou ocel o tloušťce 3/16 palce s odchylkou ±0,005 palce přímo z válcovny, tato ultrapřesná matrice nepřináší žádný skutečný přínos.

Vrozená nekonzistence materiálu zcela pohlcuje přesnost nástroje.

Platíte výraznou přirážku za nepatrnou výhodu, kterou ocel fakticky ignoruje. U těžkých, válcovaných desek za tepla není nástroj se standardní přesností pouze přijatelný – je to finančně rozumné řešení. Nákup extrémně přesného nástroje pro hrubé desky odráží základní nepochopení toho, jak se materiál chová pod tlakem. Jakmile sladíte toleranci s aplikací, jak ověříte, že celý systém funguje, ještě než uvolníte prostředky?

Krok 4: Zkušební řezy a ověření: Co měřit před rozhodnutím o úplné sadě

Zakupte jeden díl segmentu.

Nikdy nevystavujte objednávku na celou 10stopou sérii zakázkového nástroje bez předchozího ověření profilu přímo na dílně. Objednejte si 6palcový úsek. Namontujte ho do lisu. Prožeňte skrz něj nejhorší možný materiál. Změřte skutečný vnitřní poloměr pomocí čepového měřidla, abyste potvrdili, že materiál nepraská. Zkontrolujte vůli zpětného lemu, abyste se ujistili, že vaše ostré úhly nezasahují do těla razníku. Po dvaceti těžkých úderech zkontrolujte špičku razníku, zda se netvoří rýhy nebo mírné rozšiřování.

Vzhledem k tomu, že produktové portfolio společnosti ADH Machine Tool je 100% založené na CNC technologiích a pokrývá špičkové scénáře v oblasti laserového řezání, ohýbání, drážkování a střihu, je pro čtenáře, kteří chtějí podrobnější informace, brožury je užitečný následný zdroj.

Pokud 6palcový segment odolá vašemu nejnamáhavějšímu úkolu bez překročení limitu strojní tonáže nebo ohrožení bezpečnosti obsluhy, výpočty jsou potvrzeny. Pokud selže, ušetřili jste dílně tisíce dolarů za zbytečně spotřebovanou ocel. Přestaňte považovat nástroje za nákup založený na značkové loajalitě. Pokud předpokládáte, že běžná matrice zvládne vaše zakázkové díly jen proto, že má prémiové logo, spočítejte si tonáž sami.

Posun: Od zahlceného kupujícího k záměrnému specifikátorovi

Dokončili jste testovací segment o délce 6 palců. Prošel inspekcí pomocí čepového měřidla, výpočty byly potvrzeny a nyní ta zbrusu nová sada přesně broušených razníků $8,500 leží na nářaďové desce, zářící pod světly dílny. Ale koupě matematicky správného nástroje neznamená nic, pokud jej operátor druhé směny používá jako páčidlo. Právě jsme týden ověřovali, že náš 1/4palcový 304 nerez vyžaduje přesně 15,3 tuny na stopu. Pokud operátor vezme ten nový razník, aby ohnul 10gauge A36 jen proto, že je už upnutý v beranu, všechny výpočty se zhroutí. Předpokládat, že se nástroj ochrání sám jen proto, že jste zaplatili přirážku, je smýšlení vedoucí ke šrotu.

Jakmile dorazí kompletní sada, vaše role se přesouvá od definování fyziky k její ochraně. Přesná matrice není statický kus oceli; je to spotřební součástka neustále vystavená okujem, tření a únavě obsluhy. Při každém posunu okují válcovaných za tepla přes rameno V-matice v podstatě mikroobrábíte nástrojovou ocel. Pokud se prach z pozinkovaných plechů hromadí v poloměru matrice, za studena se přivaří k povrchu pod tlakem. Když příště ohnete měkký hliník, ten mikroskopický nános zinku poškrábe materiál a právě jste vyřadili polotovar $45. Investici chráníte čištěním poloměrů pomocí lešticího kotouče Scotch-Brite a lehkého oleje po každé směně a trvalým vyrytím maximálního tonážního limitu přímo do držáku nástroje.

Proč standardizace napříč více stroji nakonec převáží nad lokální optimalizací

Na této dílně máme tři různé lisy: 150tunového hydraulického tahouna, vysokorychlostní 50tunový elektrický a nový CNC s automatickým měničem nástrojů. Mohlo by se zdát, že nejlepší strategií je nákup vysoce specializovaných, lokálně optimalizovaných nástrojů přizpůsobených specifickému profilu každého stroje. To je past.

Když rozdělíte své nástroje podle stroje, zároveň rozdělíte svou výrobní kapacitu.

Pokud elektrický lis vyvolá poruchu serva a jeho vlastní razník je jediný certifikovaný pro ten výnosný letecký držák, okamžitě začnete ztrácet $1,200 denně na penále za zpoždění. Standardizujte montážní systém a základní metalurgii napříč celou flotilou. Ano, přeúprava staršího hydraulického lisu pomocí přesných adaptérů může stát předem $3,400. Ale když noční směna potřebuje použít matrici 42CrMo na hydraulickém, protože CNC je obsazené, nástroj sedne správně. Výpočty se přenesou. Odstraníte riziko, že operátor nasadí nekompatibilní T-profil do evropského držáku, naruší jeho usazení a upustí 200librovou matrici na pedál. Standardizace odstraňuje dohady z práce operátora a začleňuje bezpečnost přímo do infrastruktury provozu.

Budování nástrojové strategie, která přináší trojnásobnou životnost místo trojnásobné lítosti

Standardizace poskytuje flexibilitu, ale disciplinovaný provoz zajišťuje přežití. Nedostatek kvalifikovaných pracovníků znamená, že se nemůžete spoléhat na ucho veterána, který rozpozná zvuk matrice praskající pod nadměrným zatížením. Musíte vytvořit systém, kde selhání je matematicky nemožné dříve, než je sešlápnut pedál. Každý list nastavení by měl uvádět požadované otevření V-matrice, poloměr razníku a přesný limit tonáže na stopu. Pokud to řídicí systém stroje dovoluje, nastavte software tak, aby uzamkl maximální tonáž podle nejslabšího nástroje v lůžku.

Přestaňte považovat své regály s nástroji za hřbitov drahých značkových jmen.

Matrice je dynamická matematická dohoda mezi beranem, lůžkem a plechem. Když specifikujete nástroje podle přesné metalurgie, standardizujete jejich upevnění napříč dílnou a udržujete jejich poloměry s mikrometrovou péčí, ovládáte chování stroje místo pouhé reakce na něj. Přestanete nakupovat nástroje v naději, že budou fungovat, a začnete nasazovat řešení navržená pro úspěch. Pokud stále věříte, že vás prémiové logo vyražené na straně běžného razníku ochrání před neúspěšnou instalací, spočítejte si tonáž sami, zatímco zametáte kousky další poškozené matrice.
