I. Úvod

Ohraňovací lisy jsou nepostradatelné vybavení při výrobě kovů. Přesnost ohýbání na ohraňovacím lisu se vztahuje k přesnosti, s jakou může ohraňovací lis vytvářet požadované úhly, rozměry a tvary plechových dílů.

Přímo ovlivňuje kvalitu výrobku a efektivitu výroby. Přesnost ohýbání se netýká jen vzhledu výrobku a přesnosti při montáži, ale také ovlivňuje image značky společnosti a její konkurenceschopnost na trhu.

K nepřesnostem při ohýbání přispívá několik faktorů, jako jsou vlastnosti materiálu, kvalita a zarovnání nástrojů, kalibrace stroje, dovednosti obsluhy a vlivy prostředí. Změny v těchto prvcích mohou vést k odchylkám od zamýšlených úhlů, což má dopad na montáž i celkovou kvalitu výrobku.

Pravidelná údržba, správné nastavení stroje a pochopení vlastností materiálu jsou klíčem k řešení problémů s přesností ohýbání na ohraňovacím lise. Pro hlubší vhled do optimalizace digitálního řízení a zlepšení přesnosti ohýbání se můžete obrátit na Průvodce softwarem pro ohraňovací lisy nebo prozkoumejte naše pokročilé CNC ohýbačky plechu řešení navržená pro vysoce přesné ohýbání kovů.

Navíc je pochopení základů geometrické přesnosti, jako je Porozumění paralelismu ohraňovacího lisu zásadní pro udržení konzistentní přesnosti ohýbání po celé délce stroje.

Nejprve si pustíme video, abychom si jednoduše objasnili řešení problémů s přesností stroje a zvýšili přesnost ohraňovacího lisu:

II. Běžné problémy s přesností ohýbání na ohraňovacím lisu

Ohýbání na ohraňovacím lisu je klíčový proces při zpracování kovů, avšak dosažení konzistentní přesnosti může být náročné kvůli různým problémům. Tato část zkoumá běžné problémy při ohýbání na ohraňovacím lisu, jejich příčiny, důsledky a praktické kroky k jejich odstranění. Pokud potřebujete další pokyny k rozpoznání a řešení těchto chyb při ohýbání, nenechte si ujít náš komplexní návod na Jak zlepšit přesnost ohýbání na ohraňovacím lise.

A. Nerovnoměrné ohýbání

• Příčiny:
  • Špatně zarovnané nástroje: I nepatrné vychýlení mezi horním razníkem a spodní matricí může vést k nerovnoměrnému rozložení tlaku.
  • Nerovnoměrné rozložení síly: Porucha hydraulického systému nebo nesprávné nastavení kompenzace průhybu může způsobit nekonzistentní sílu po celé linii ohybu.
  • Nekonzistence materiálu: Kolísání v tloušťce nebo tvrdosti materiálu může způsobit odchylky od specifikací ohybu.
• Dopady:
  • Nekonzistentní úhly nebo zakřivení na obrobku.
  • Zvýšená míra zmetků a přepracování, což vede k neefektivitě výroby.
• Odstraňování závad:
  • Ověřte zarovnání nástrojů pomocí laserových systémů nebo pomůcek pro zarovnání.
  • Zkontrolujte hydraulické systémy kvůli vzduchovým bublinám nebo únikům, které mohou způsobovat nerovnoměrný pohyb beranu.
  • Provádějte kontrolu materiálu, abyste zajistili rovnoměrnou tloušťku a tvrdost před ohýbáním.

B. „Springback“ (zpětné pružení)

• Příčiny:
  • Elasticita materiálu: Kovy jako hliník a nerezová ocel mají tendenci se po uvolnění ohybové síly vracet zpět díky svým elastickým vlastnostem.
  • Nesprávné nastavení parametrů: Nedostatečné přehnutí nebo nesprávné velikosti otvoru matrice mohou zhoršit účinky zpětného odpružení.
• Dopady:
  • Odchylky od požadovaných úhlů, což vede k dílům mimo toleranci.
• Odstraňování závad:
  • Použijte techniky přehnutí k kompenzaci zpětného odpružení.
  • Použijte menší otvory matrice nebo metody dotlačení k omezení elastické deformace.
  • Upravte parametry CNC na základě charakteristik zpětného odpružení konkrétního materiálu.
  • Použití vysoce kvalitního nářadí a úprava nastavení ohýbačky může také pomoci snížit zpětné odpružení.

C. Praskliny a zlomy

• Příčiny:
  • Nadměrné namáhání: Přetížení křehkých materiálů, jako je vysokopevnostní ocel nebo hliník, při ohýbání.
  • Nesprávné parametry nářadí: Použití otvoru matrice, který je příliš úzký vzhledem k tloušťce materiálu, zvyšuje koncentraci napětí podél linie ohybu.
• Dopady:
  • Strukturální selhání ohnutých dílů, které ohrožuje funkčnost a bezpečnost.
• Odstraňování závad:
  • Vyberte vhodné nářadí s většími poloměry pro rovnoměrnější rozložení napětí.
  • Snižte sílu ohybu zvětšením velikosti otvoru matrice vzhledem k tloušťce materiálu.
  • Předehřejte křehké materiály pro zlepšení tažnosti a snížení rizika praskání.

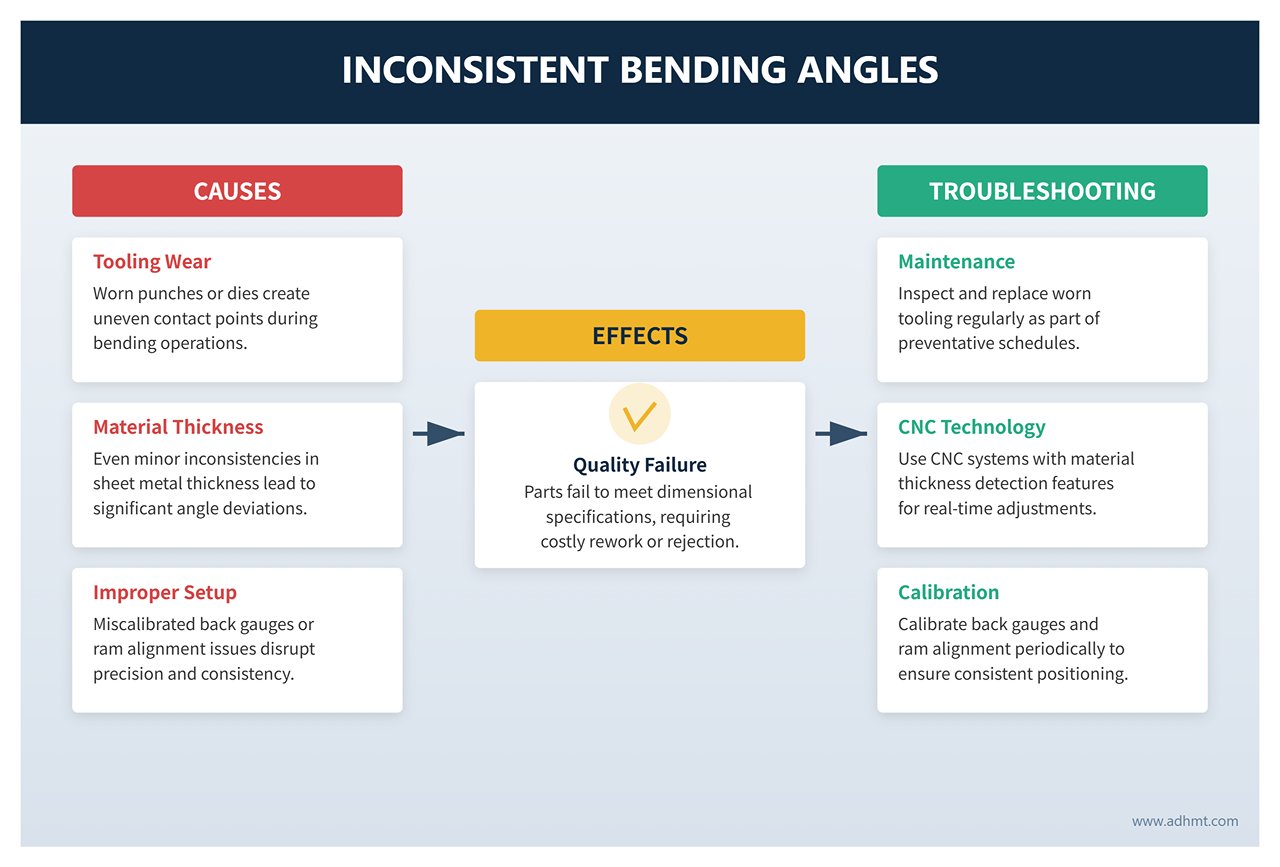

D. Nekonzistentní úhly ohybu

• Příčiny:
  • Opotřebení nářadí: Opotřebované razníky nebo matrice vytvářejí nerovnoměrné kontaktní body během ohýbání.
  • Variace tloušťky materiálu: I drobné nesrovnalosti v tloušťce plechu vedou k odchylkám úhlů.
  • Nesprávné nastavení stroje: Špatně kalibrované zadní dorazy nebo problémy s vyrovnáním beranu narušují přesnost.
• Dopady:
  • Díly nesplňují rozměrové specifikace, což vyžaduje přepracování nebo vyřazení.
• Odstraňování závad:
  • Pravidelně kontrolujte a vyměňujte opotřebené nářadí jako součást preventivní údržby.
  • Používejte CNC systémy s funkcí detekce tloušťky materiálu pro úpravy v reálném čase.
  • Pravidelně kalibrujte zadní dorazy a zarovnání beranu, abyste zajistili konzistentní polohování.

E. Poškození povrchu

• Příčiny:
  • Nesprávné upínání: Nadměrný upínací tlak může poškodit nebo poškrábat povrch obrobku.
  • Nadměrný tlak nástroje: Vysoká síla při ohýbání může zanechat otlaky na měkčích materiálech.
• Dopady:
  • Estetické vady, které narušují vzhled a funkčnost výrobku.
• Odstraňování závad:
  • Používejte měkčí upínací podložky nebo ochranné fólie, abyste zabránili poškození povrchu během provozu.
  • Upravte nastavení tlaku nástroje podle vlastností materiálu (např. měkčí kovy vyžadují nižší tlak).
  • Zajistěte správné mazání povrchů nástrojů, aby se snížilo poškození způsobené třením.

Ⅲ. Přesnost a náklady: Přetváření rámce vnímání kvality ohýbání

Než utáhneme hydraulický ventil nebo upravíme parametr, musíme nejprve zkalibrovat základnější nastavení – způsob, jakým vnímáme přesnost ohýbání. V moderní výrobě už přesnost není jen metrika pro oddělení kvality; stala se přímým pákovým bodem ziskovosti a vstupenkou do špičkových dodavatelských řetězců. Abychom toho dosáhli, přechod na robustní CNC ohýbačky plechu systém může výrazně zvýšit opakovatelnost a konzistenci.

3.1 Skrytá ekonomika odchylek přesnosti

Většina výrobních manažerů se zaměřuje na viditelné ukazatele, jako jsou míry zmetkovitosti, ale to je jen špička ledovce. Skutečné škody způsobené nepřesnostmi při ohýbání leží pod hladinou, v obrovských skrytých nákladech, které často zůstávají bez povšimnutí.

• Násobící efekt viditelných vs. skrytých nákladů Materiálové náklady na sešrotování jednoho plechu se snadno vypočítají, ale řetězová reakce vyvolaná součtu tolerancí je mnohem obtížněji kvantifikovatelná. Představte si jednoduchý díl ve tvaru písmene U s chybou ohybu pouhých 0,2 mm; po sestavení 10 takových dílů může kumulovaná odchylka způsobit mezeru 2 mm. To může vést k tomu, že robotické svařovací stanice nesprávně rozpoznají svary a zastaví provoz, nebo k nesouosým otvorům pro nýty. V tu chvíli už ztráta nesouvisí s jedním vadným dílem – jde o odstávku celé automatizované linky, nouzovou logistiku a možné sankce za nedodržení termínu dodávky. Studie ukazují, že každý dolar investovaný do přesnosti ohýbání obvykle ušetří 7 až 10 dolarů ve skrytém odpadu v následných procesech.
• “Stínové náklady” nekontrolované tolerance Kromě přímých ztrát ze zmetků vytváří špatná přesnost také značné stínové náklady. Aby se zakryly chyby ohýbání z předchozích fází, vyžadují svařování a broušení často dodatečnou práci na přepracování a pracovníci při montáži sahají po gumových kladivech pro “násilnou korekci”. V mnoha tradičních dílnách může tato nadbytečná práce představovat více než 15 % celkového pracovního času – přesto bývá často mylně považována za standardní výrobní dobu.
• Vstupní bariéra vysoce přesné výroby V leteckém průmyslu, zdravotnických zařízeních a přesné elektronice (například serverových skříních) představuje přesnost ohýbání kritickou vstupní bariéru. Vysoce kvalitní zakázky – jako kryty zařízení pro polovodičový průmysl – často vyžadují index způsobilosti procesu (Cpk) 1,67 nebo vyšší. To znamená, že stroje musí být nejen přesné, ale také mimořádně stabilní. Společnosti, které nejsou schopny udržet konzistenci na mikronové úrovni, jsou trvale vyloučeny z trhů s vysokými maržemi a nuceny soutěžit v nízkonákladových cenových válkách.

3.2 Nové vymezení standardů přesnosti ohýbání (nad rámec samotného úhlu)

Staré přesvědčení, že “pokud to vypadá jako ohyb o 90 stupňů, je to v pořádku”, je zastaralé. Abychom vyřešili problémy s přesností, musíme nejprve vytvořit vícerozměrný rámec pro hodnocení přesnosti. Skuteční mistři ohýbání posuzují výkon podle čtyř klíčových rozměrů:

• Úhlová přesnost: Klíčem je konzistence po celé délce Měření úhlu pouze v jednom středovém bodě vám téměř nic neřekne – skutečná výzva spočívá v udržení konzistence po celé délce. Beran i stůl pod zatížením procházejí mikroskopickou elastickou deformací (průhybem), což často způsobuje, že dlouhé díly se uprostřed ohýbají více (nedoohnuté) a na koncích méně (přeohnuté). Tento jev, známý v průmyslu jako “Efekt kánoe”, je to, co odlišuje začátečnickou obsluhu od řemeslné práce na profesionální úrovni.
• Přesnost délky příruby: Vzájemné působení mezi polohováním a roztažením materiálu Odchylky délky příruby nejsou jednoduše důsledkem polohování dorazu – moderní stroje již dosahují opakovatelnosti osy X v rámci ±0,05 mm. Skutečným viníkem je odchylka mezi K-Faktor a skutečnými tvářecími vlastnostmi materiálu. Když teoretická hodnota odvozená při výpočtu rozvinutého tvaru neodpovídá skutečnému prodloužení materiálu, dokonalé polohování stroje přesto vede k rozměrům příruby mimo specifikaci. Toto je neustálé vyjednávání mezi “měkkými daty” a “tvrdým vybavením”.”
• Geometrická přímost: Napětím vyvolaný “efekt banánu” Dlouhé, úzké díly často vykazují podélné zkroucení podél ohybové linie, hovorově známé jako “efekt banánu.” Nejde o příznak špatné přesnosti stroje, ale o důsledek uvolnění zbytkového napětí v materiálu. Laserem řezané plechy jsou k tomu obzvlášť náchylné, protože nerovnoměrné rozložení napětí mezi tepelně ovlivněnými okraji a chladnějšími středovými zónami vytváří nerovnováhu po ohnutí. Ignorování tohoto faktoru vede k nekonzistentním spárám a zhoršené kvalitě vzhledu i těsnění.
• Opakovatelnost: Od přesnosti prvního kusu k stabilitě celé série Při sériové výrobě je dosažení dokonalého prvního kusu pouze výchozím bodem; skutečným měřítkem je udržení stejné přesnosti mezi prvním a tisícím dílem. Opakovatelnost měří schopnost stroje zachovat přesnost v čase, i když se hydraulický olej zahřívá a mění se provozní podmínky. Pro závody usilující o “výrobu bez obsluhy” (plně automatizovaný provoz) je tato schopnost důležitější než přesnost jednoho úhlu – je to životní linie spolehlivosti procesu.

Ⅳ. Hluboká diagnostika: Sledování zdrojů chyb pomocí rámce 4M

Na dílně jsou problémy s přesností ohýbání často zjednodušeně přičítány “starým strojům” nebo “nezkušeným operátorům”. Přesto jako přesný tvářecí proces vyplývají mikronové odchylky ze složitého vzájemného působení fyzikálních mechanismů, vlastností materiálu, procesních systémů a lidských faktorů. Abychom dosáhli výroby bez vad, musíme jednat jako forenzní analytici – použít model “4M” (Man, Machine, Material, Method) k rozboru každé dimenze a odhalení skrytého viníka na výrobní lince.

4.1 Fyzikální mechanismy: Tuhost stroje a dynamická deformace

Ohraňovací lis není dokonale tuhým tělesem – je to mohutný elastický systém. Porozumění jeho mikroskopické deformaci pod stovkami tun tlaku je základem přesného řízení.

• “Efekt kánoe” a deformace průhybem Když je aplikován tlak, beran má tendenci se prohýbat vzhůru, zatímco lože se ohýbá dolů, čímž vzniká větší mezera ve středu matrice než na koncích. Výsledkem je dlouhý díl, který se uprostřed ohýbá více (nedoohyb) a na stranách méně (přeohyb) – odtud název “Efekt kánoe.”

Odborný pohled: Pouhé zvýšení tonáže stroje neodstraní průhyb. Žádný ohraňovací lis není dokonale rovný; pouze použitím mechanických nebo hydraulických systémů bombírování, které předem nastaví kompenzační vypouklou křivku, lze vyrovnat konkávní deformaci pod zatížením a dosáhnout konzistentních úhlů po celé délce.

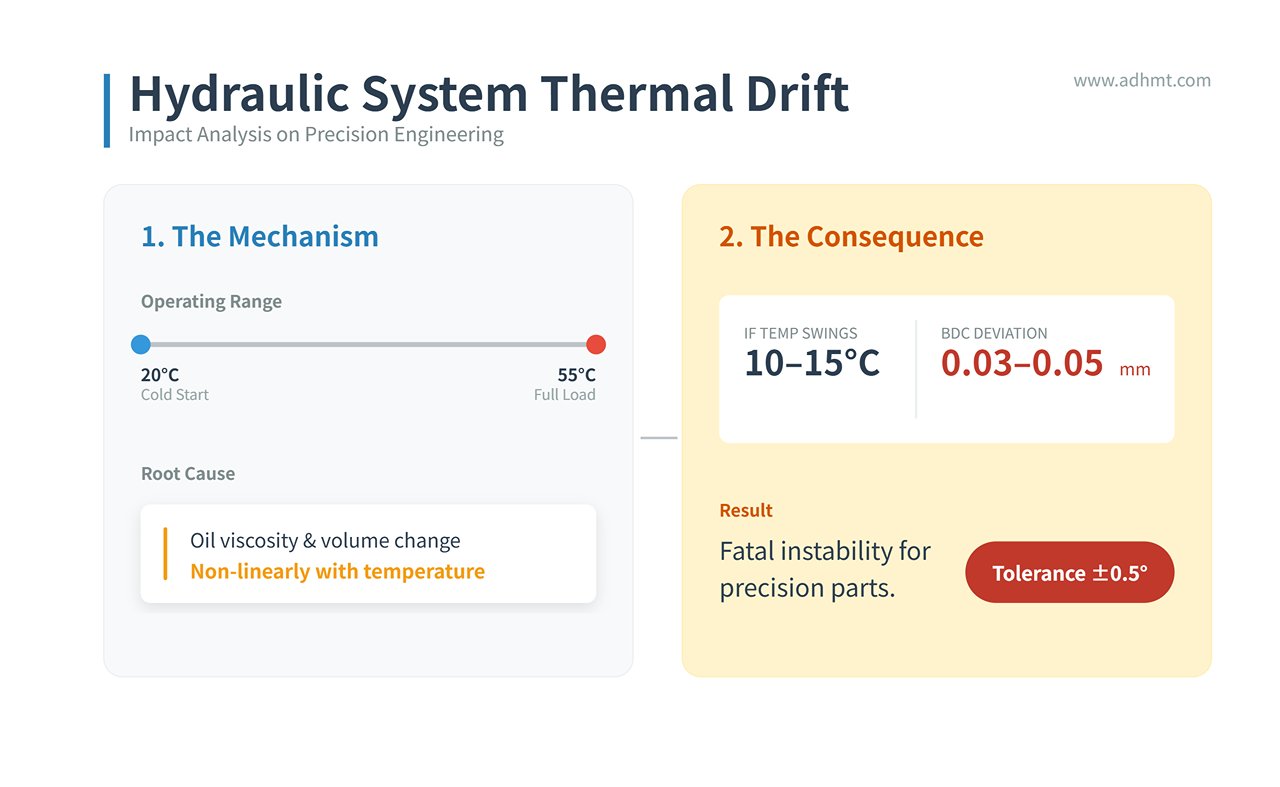

• Tepelný drift hydraulického systému Viskozita a objem hydraulického oleje se s teplotou mění nelineárně. Mezi studeným startem při 20 °C a provozem při plném zatížení při 55 °C se může rychlost odezvy systému a kompresní poměr mírně posunout. U přesného ohýbání, které závisí na polohování os Y1/Y2 na mikronové úrovni, může teplotní výkyv 10–15 °C způsobit odchylku dolní úvrati (BDC) o 0,03–0,05 mm – což je fatální nestabilita pro díly s požadavky na toleranci ±0,5°.

4.2 Proměnné materiálu: Přehlížený “neviditelný zabiják”

Materiály nejsou nikdy dokonale homogenní ani ideální – představují nejvíce nepředvídatelnou proměnnou v přesnosti ohýbání.

• Vliv tolerance tloušťky

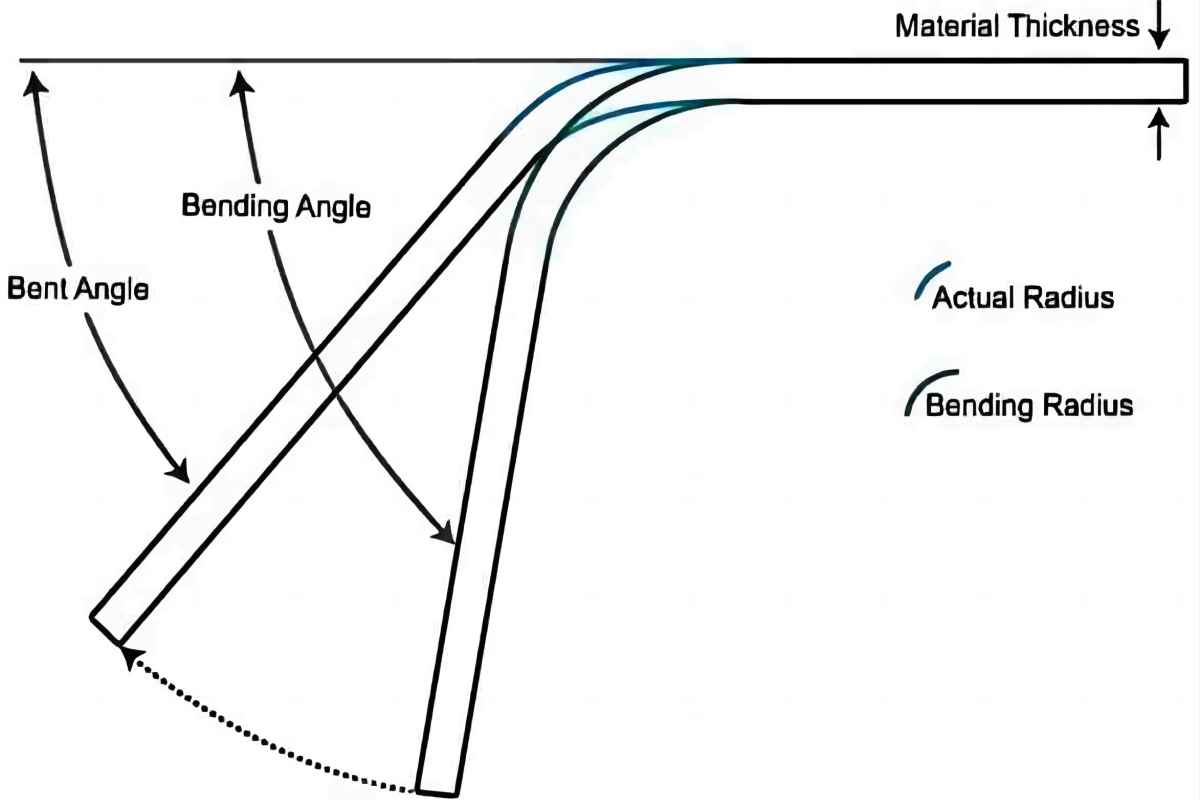

  Podle geometrických principů ohýbání vzduchem je vnitřní poloměr ohybu úměrný šířce otvoru matrice V – obvykle přibližně 1/6 její šířky. I ta nejmenší odchylka v tloušťce plechu (t) je touto geometrií dramaticky zesílena.

Tvrdá data: U nerezové oceli pouhá odchylka tloušťky ±0,1 mm— bez úpravy dolního úvratě — může způsobit úhlovou chybu ±0,8° až 1,0°. Jinými slovy, i při dokonale kalibrovaném ohraňovacím lisu mohou výkyvy v tloušťce vstupního materiálu okamžitě způsobit, že výrobek nebude splňovat tolerance.

• Anizotropie a textura po válcování
  Plech má, podobně jako dřevo, vnitřní vláknitou strukturu. Při ohýbání rovnoběžně se směrem válcování, se zvyšuje riziko prasknutí vláken, což vede k menšímu zpětnému odpružení. Naopak, ohýbání kolmo na vlákna přináší větší pevnost, ale výrazně větší zpětné odpružení. Pokud jsou díly vnořeny ve smíšených orientacích kvůli úspoře materiálu – některé zarovnány podélně, jiné příčně – výsledné úhly ohybu se budou nepředvídatelně lišit, čímž se jakýkoli pevně stanovený kompenzační faktor stane nepoužitelným.

4.3 Vrstva procesního systému: Párování nástrojů a mechanická rizika

• Úskalí “proniknutí ostrého hrotu” při výběru zápustky
  Ačkoli je obecně přijímáno pravidlo V = 8t, poloměr hrotu razníku je často přehlížen. Pokud je poloměr hrotu příliš malý – menší než přibližně 63 % tloušťky materiálu – razník již kov netváří, ale řeže jej jako čepel (vytváří rýhu nebo ražbu). To nejen poškozuje povrchovou úpravu, ale také posouvá neutrální osu ohybu, čímž zneplatňuje výpočty rozvinutých tvarů a způsobuje úhlovou nestabilitu.
• Iluze paralelismu u dorazu
  Když jsou délky přírub nekonzistentní, viníkem často není polohování v ose X, ale nesouosost v ose R nebo Z. Pokud je nosník dorazu nakloněn tak, že levý prst je o 0,5 mm vpředu oproti pravému, výsledný díl bude mít tvar lichoběžníku. Mechanická vůle způsobená opotřebenými nebo uvolněnými prsty dorazu může také způsobit, že první a stý díl se budou velikostně lišit – klasický zdroj postupného rozměrového posunu.

4.4 Vrstva provozní a programovací: Lidské faktory v praxi

• Mýtus o konstantním K-faktoru
  Mnoho techniků spoléhá na výchozí hodnoty K=0,33 nebo K=0,5 v softwaru CAD/CAM pro výpočty rozvinutých tvarů. Ve skutečnosti K-faktor není konstantní – mění se dynamicky podle šířky V-zápustky, tvrdosti materiálu a dokonce i opotřebení nástroje.

Praktický tip: Odmítněte přístup “dostatečně blízko”. Zaveďte měřenou zpětnovazební smyčku– ohněte standardní zkušební vzorek, změřte skutečné zkrácení ohybu a zpětným výpočtem určete skutečný K-faktor pro váš systém. To je jediný způsob, jak přejít od přibližnosti k přesnosti.

• Kumulativní poškození způsobené ohybem mimo střed
  Operátoři často upřednostňují jednu stranu ohraňovacího lisu – obvykle pravou – při ohýbání malých dílů kvůli pohodlí. Toto nerovnoměrné zatížení způsobuje torzní únavu rámu a beranu, což vede k nerovnoměrnému opotřebení mezi válci Y1 a Y2. V průběhu času, při přechodu na dlouhé díly, již nelze levé a pravé úhly vyrovnat, bez ohledu na to, jak pečlivě je stroj znovu kalibrován.

Ⅴ. Klíčová technická řešení: Tři praktické strategie pro přesné řízení

Po důkladné analýze proměnných člověk–stroj–materiál–metoda je nutné přesunout pozornost od reaktivního odstraňování problémů k proaktivnímu řízení systému. Skutečná přesnost není otázkou štěstí ani pokusů – dosahuje se pevnou obranou fyzikálních principů a dat. Tato kapitola představuje ověřený, integrovaný přístup kombinující mechanickou kalibraci, zdokonalení procesu a správu dat, který eliminuje odchylky u jejich zdroje a podporuje evoluci od “výroby” ke “chytré výrobě”.”

5.1 Strategie na mechanické úrovni: Kalibrace a kompenzace průhybu

Geometrie stroje je fyzickým základem veškeré přesnosti obrábění. Pokud je tento základ nerovný, žádná pokročilá CNC kompenzace nedokáže postavit rovnou strukturu na jeho vrcholu. Místo nadměrného spoléhání na softwarové korekce začněte posílením fyzického základu.

• Kompenzace průhybu (korunování): Praktické možnosti a kalibrace
  Protože průhyb beranu při zatížení je nevyhnutelný, výběr správné metody kompenzace je zásadní.
  • Mechanická kompenzace (klínový typ): Používá motoricky poháněný klínový systém pod ložem k vytvoření trvalé, tuhé konvexní křivky.
    • Praktická výhoda: Výjimečná tuhost a dlouhodobá stabilita převyšující hydraulické systémy, bez rizika ztráty tlaku v důsledku úniku oleje. Ideální pro dlouhé díly (nad 3 metry) a vysokopevnostní oceli.
    • Kalibrační tip – “Tříbodový test”: Nespoléhejte se na simulaci na obrazovce. Ohýbejte zkušební vzorky ze stejného materiálu a stejné šířky na levé, střední a pravé pozici. Pokud je střední úhel větší (nedoohýbaný), zvyšte kompenzaci; pokud menší, snižte ji. Profesionální standard udržuje odchylku úhlu v rámci < 0,3° na všech třech bodech.
  • Hydraulická kompenzace: Využívá systém olejových válců pod stolem k zajištění dynamického zdvihu pro nastavení.
• Obnova geometrie stroje: Rekalibrace osy Y a dorazu zadní měrky
  • Paralelismus osy Y: Nakloněný beran je skrytou příčinou nerovných úhlů u dlouhých dílů.
    • Postup: Použijte vysoce přesný číselníkový úchylkoměr (nebo mikrometrický indikátor) pod beranem a proveďte měření po celé jeho dráze. Pokud odchylka mezi levou a pravou stranou přesáhne 0,03 mm, vstupte do základních parametrů systému CNC a rekalibrujte mechanické nulové body os Y1/Y2.
  • Fyzické nulování zadního dorazu: Čísla na obrazovce mohou klamat – vždy ověřte skutečné fyzické umístění.

Pro návod k tomuto zásadnímu počátečnímu nastavení se můžete naučit Jak nastavit vodorovnou úroveň ohýbačky.

5.2 Strategie na úrovni procesu: Zvládnutí elastického zpětného odpružení

Zpětné odpružení je vlastní vlastností materiálu – nelze ho odstranit, ale lze ho řídit. Zkušení procesní inženýři vědí, jak materiál strategicky “přechytračit”, aby dosáhli požadovaného konečného tvaru.

• Kvantifikace přehnutí
  Protože zpětné odpružení je nevyhnutelné, musí být předvídáno a zahrnuto do procesu.
• Diferencované kompenzační vzorce: Různé materiály se chovají při zpětném odpružení velmi odlišně.
  • Měkká ocel: Minimální zpětné odpružení; pro dosažení úhlu 90° ohněte na 89°–89,5°.
  • Nerezová ocel: Vzhledem k vyšší mezní pevnosti je zpětné odpružení výrazné; pro dosažení 90° ohněte na 87,5°–88°.
• Kritické nastavení: Vyhněte se pevným offsetům. Upravujte úhly přehnutí dynamicky podle změn pevnosti v tahu mezi jednotlivými šaržemi materiálu. Každé zvýšení pevnosti o 100 MPa může přidat více než 0,5° zpětného odpružení.
• Strategická volba metody ohýbání: ohýbání vzduchem vs. dotlačení
  • vzdušné ohýbání: Plech se dotýká pouze ve třech bodech – hrotem razníku a dvěma rameny matrice – aniž by dosáhl dna.
    • Řízení zaměření: Musí být spárován se systémem měření úhlu v reálném čase (například LAMS) nebo se striktní kontrolou tloušťky vstupního materiálu.
  • Usazení: Plech je pevně vtlačen až na dno drážky ve tvaru V.
  • Ražení: Razník zatlačí materiál zcela do spodní matrice. Tato metoda vyžaduje vysokou ohýbací sílu, která může materiál trvale vytvarovat. Pružný návrat po ražení je minimální, což činí tuto metodu vysoce přesnou pro ohýbání.
• Síla doby setrvání — přehlížené tajemství: Tento parametr ignoruje téměř 90 % operátorů. Poté, co beran dosáhne dolní úvrati, se ihned nevracejte – udržujte tlak po dobu 0,2 až 1,5 sekundy. Tato krátká pauza umožňuje dokončení vnitřního skluzu mřížky a uvolnění přibližně 15–20 % zbytkového napětí. U hliníkových slitin a vysokopevnostních ocelí je mírné prodloužení doby setrvání nejefektivnějším a nejspolehlivějším způsobem, jak zabránit pružnému návratu a praskání.

5.3 Strategie založené na datech: Od “zkušeností” k parametrizované výrobě

Nenechte, aby si zkušení operátoři odnesli své těžce získané zkušenosti do důchodu – proměňte je v digitální aktiva vaší společnosti. Vybudování rámce korekcí založeného na parametrech je základem standardizovaných operací.

• Vytvořte podnikovou databázi „otisků prstů“ materiálů: Průmyslové normy, jako DIN nebo ASTM, poskytují pouze orientační hodnoty, nikoli absolutní pravdy.
• Plán implementace: Vytvořte interní databázi dokumentující skutečné fyzikální vlastnosti (naměřenou tloušťku, pevnost v tahu a úhel pružného návratu) materiálů od různých dodavatelů a z různých šarží. CNC systém by měl používat tato “data otisků prstů” místo obecných standardů k automatickému výpočtu hloubky beranu – čímž dosáhne téměř dokonalých výsledků již při prvním ohybu.
• Výpočet koeficientu korekce v uzavřené smyčce: Když první zkušební ohyb vykazuje odchylku, začátečnickou reakcí je ručně upravit osu Y, aby “seděla” velikost. Sofistikovanější přístup spočívá ve výpočtu delta hodnoty a jejím zpětném zadání do parametrů odpočtu ohybu nebo tloušťky materiálu v systému CNC.
• Optimalizace rychlostní křivky a bodu ztlumení: Ohýbání není jen o přesnosti polohy – jde také o přesnou kontrolu rychlosti.
  • Nastavení parametrů: Nastavte přechodový bod z rychlého spouštění na pracovní posuv (bod ztlumení) 2–4 mm nad povrchem plechu.
  • Princip: Pokud je příliš vysoko, ztrácí se čas cyklu; pokud je příliš nízko (po kontaktu), velké nárazové síly mohou způsobit mikroposuny nebo vibrace v matrici, čímž se naruší konzistence úhlu. Přesně vyladěný bod ztlumení zajišťuje plynulé zapojení a přesné tvarování.

Ⅵ. Pokročilé aplikace: Přizpůsobená řešení pro speciální materiály a scénáře

Standardní tabulky parametrů jsou berličkou průměrnosti – přizpůsobené strategie jsou zbraní odborníka. Jakmile zvládnete logiku přesného řízení, musíte čelit reálným “tvrdým případům”. Obrovské rozdíly ve vlastnostech materiálů znamenají, že parametry ideální pro uhlíkovou ocel Q235 mohou být katastrofální pro nerezové nebo vysokopevnostní oceli. Tato kapitola představuje v praxi ověřená, na materiál zaměřená přesná řešení pro tři z nejnáročnějších výzev.

6.1 Nerezová ocel: Řízení extrémního zpětného odpružení a ochrana povrchu

Nerezové oceli – zejména řady 304 a 316 – nejsou jen tvrdé, ale také vykazují výrazné zpevňování při tváření chování, což znamená, že při deformaci dále tvrdnou. To vytváří dvojí výzvu pro přesné řízení: nepředvídatelné zpětné odpružení a vysokou náchylnost k poškození povrchu.

• Boj s deformačním zpevněním: Vyvážení rychlosti a tlaku
  • Pravidlo snížení rychlosti: Na rozdíl od měkké oceli je nerezová ocel extrémně citlivá na rychlost tváření. Nadměrná rychlost ohýbání způsobuje okamžité zpevnění mřížky, čímž se zvyšuje zatížení stroje i nepředvídatelnost zpětného odpružení.
    Praktický tip: Snižte pracovní posuv po kontaktu na 50–60% standardní rychlosti. Toto mírné zpomalení dává mřížce čas na přizpůsobení a výrazně zlepšuje konzistenci úhlu.
  • Korekční faktor tonáže: Kvůli deformačnímu zpevnění vyžaduje ohýbání nerezové oceli stejné tloušťky přibližně 1,5–1,6násobek tonáže měkké oceli. V důsledku toho se úměrně zvyšuje průhyb rámu i beranu. Při nastavování parametrů přidejte 15–20 % větší kompenzace korunování než u měkké oceli – jinak se setkáte s klasickou vadou “přesné konce, přehnutý střed”.
• Ochrana povrchu bez vad
  • Fyzická izolace: Povrchy z nerezové oceli jsou velmi náchylné ke “kontaminaci železnými částicemi” při kontaktu s matricemi z uhlíkové oceli, což později vede ke korozi. Nepřekročitelné pravidlo: Vždy položte na povrch matrice ochrannou polyuretanovou fólii nebo látku, která nepoškozuje povrch. Tím se zabrání poškrábání a zároveň to slouží jako mikro-polštář, který pohlcuje drobné nerovnosti drsnosti matrice.
  • Použití válcové matrice: U nerezové oceli s zrcadlovým povrchem je tření v tradiční V-matrici katastrofální. Přepněte na Válcovou V-matrici, která přeměňuje kluzné tření na valivé – eliminuje stopy na povrchu a stabilizuje výpočty zpětného odpružení.

6.2 Hliníkové slitiny: vyvážení prevence prasklin a přesnosti

Hliníkové slitiny jsou “dvousečným mečem” ohýbání – dostatečně měkké, aby se snadno poškodily, ale zároveň dost křehké, aby praskly podél linie ohybu. Klíčem k přesnosti je nalezení rovnováhy mezi tažností a lomem.

• Kód přežití slitin: 5052 vs. 6061
  • Přesné rozlišení: Parametry nejsou zaměnitelné. 5052-H32 nabízí vynikající tažnost s minimálním poloměrem ohybu 1t (rovný tloušťce plechu), ideální pro přesné plechové díly. 6061-T6 je však vytvrzený stárnutím a velmi křehký.
  • Strategie proti praskání: U 6061-T6 povede vynucení malého poloměru ohybu (např. R=1t) nevyhnutelně k mikroprasklinám, které zhoršují pevnost konstrukce a rozměrovou přesnost. Osvědčený postup: Zvýšte minimální poloměr ohybu na 3t–4t. Pokud návrh vyžaduje malý poloměr, jediným řešením je lokální žíhání (do stavu T4) následované umělým stárnutím po ohybu.
• Železný zákon směru vláken
  • Anizotropie hliníku je mnohem výraznější než u oceli. Zlaté pravidlo: Linie ohybu musí být kolmé kolmá ke směru válcování. Ohýbání rovnoběžně s vláknem (podélně) zvyšuje riziko praskání u slitiny 6061 o více než 60% a destabilizuje úhly zpětného odpružení. Nikdy neotáčejte díly při rozmístění jen kvůli úspoře materiálu.
• Odstranění otisků ramen
  Hliník je mimořádně měkký a ostrý poloměr ramene (R) standardní V-matice často zanechává na povrchu plechu dvě hluboké rýhy. To nejen kazí vzhled, ale také mění skutečné kontaktní body, což vede k úhlovým odchylkám. Řešení: Použijte speciální matrici pro hliník s velkým poloměrem ramene, který zvětšuje kontaktní plochu a rozkládá tlak rovnoměrněji.

6.3 Extrémní výzva vysokopevnostních ocelí (AHSS/Hardox)

Práce s otěruvzdornými oceli jako Hardox 450/500 nebo pokročilými vysokopevnostními oceli (typy DP/TRIP) v podstatě znamená řízení obrovské elastické energie. Zde úhlová odchylka není několik stupňů, ale často dvojciferná – a jeden neopatrný krok může vést k poškození nástroje nebo dokonce ke zranění.

• Prediktivní modely pro extrémní zpětné odpružení
  • Dvojciferné zpětné odpružení: U vysokopevnostních ocelí se zpětné odpružení obvykle pohybuje mezi 10° až 20°, nebo i více. Pokud potřebujete výsledný úhel 90°, může být nutné ohnout plech nejprve na 65°–70° počátečně.
  • Zakřivení boční stěny: Toto je jedinečný typ rozměrové vady. Po odlehčení způsobí obrovské zbytkové napětí, že se rovné boční stěny prohnou do oblouku. Protiopatření: Toto nelze opravit jednoduchým nastavením parametrů. Kompenzace musí být zabudována do konstrukce matrice pomocí “předkorunované” geometrie nebo alternativně použitím vysokotonážního následného protahování procesu pro uvolnění napětí.
• Kompatibilita nástrojů a bezpečnostní limity
  • Povinné zvětšení šířky V-otevření: Standardní pravidlo V=8t je přísně zakázáno. Aby byly chráněny jak nástroje, tak ohraňovací lisy, musí být V-otevření pro vysokopevnostní ocel zvětšeno na 10t–12t. Ačkoli to zvyšuje minimální délku příruby, výrazně to snižuje jednotkový tlak.
  • Požadavky na tvrdost matrice: Běžné matrice nejsou pro vysokopevnostní oceli vhodné – deformují se jako hlína. Používejte zesílené matrice s tvrdostí HRC 60–65, a zajistěte, aby měly výjimečnou houževnatost jádra.
  • Konečné řešení “banánového efektu”: Řízení podélného zkroucení u dlouhých dílů z vysokopevnostní oceli je notoricky obtížné. Nejúčinnější přístup není ohýbání v jednom průchodu, ale krokové ohýbání (bumping)— proces vícenásobných ohybů s malým úhlem, který postupně vytváří geometrii a zároveň rovnoměrně uvolňuje vnitřní napětí, čímž zajišťuje lineární přesnost.

Ⅶ. Inteligentní vylepšení: Přesné řízení v éře Průmyslu 4.0

Když mechanická kalibrace dosáhne svých fyzikálních limitů a variabilita materiálu (například kolísání tvrdosti mezi šaržemi) stále způsobuje problémy s přesností, digitální zásah se stává jedinou cestou k průlomu. V kontextu Průmyslu 4.0 už moderní ohýbání není otázkou “citu”, ale datově řízeného systému řízení s uzavřenou smyčkou. Cíl se posouvá od “ladění, dokud to nefunguje” k dosažení výroby s nulovými vadami už od prvního kusu, prostřednictvím integrace algoritmů a senzorů.

7.1 Systém monitorování úhlu v reálném čase (LAMS): Konec éry pokusů a omylů

Tradiční ohýbací procesy se silně spoléhají na opakující se cyklus “ohnout–změřit–upravit”. To plýtvá cenným výrobním časem a vytváří zmetky pokaždé, když se mění nástroje nebo materiály. Nástup technologie LAMS (Laser Angle Measurement System) dává studeným mechanickým lisům nový druh “zraku”.”

• Mechanismus korekce v uzavřené smyčce: Na rozdíl od měření po procesu skenují systémy LAMS (např. LVD Easy-Form Laser nebo Bystronic LAMS) úhel obrobku stovkykrát za sekundu pomocí vysokofrekvenčních laserů nebo dotykových sond během samotného ohybu. Systém v reálném čase vypočítává skutečný zpětný odpružení a dává pokyn hydraulickému systému k mikronovým korekcím ještě předtím, než se beran vrátí zpět. Jinými slovy, měření a korekce probíhají v rámci jednoho ohýbacího zdvihu.
• Volba správného typu technologie:
  • Typ laserového skenování: Bezkontaktní měření, které je rychlé a prostorově úsporné. Používá vícobodové skenování k vytvoření matematického modelu, což jej činí ideálním pro udržení konzistence úhlu u dlouhých dílů.
  • Typ s dotykovou sondou (např. Trumpf ACB Wireless): Používá vestavěné senzory, které se přímo dotýkají povrchu plechu, čímž nabízí mimořádně vysokou přesnost a odolnost vůči odrazivosti povrchu nebo kontaminaci olejem. Může však být omezen při práci s velmi malými přírubami kvůli rozměrům sondy.

• Jádrová hodnota: LAMS eliminuje nejistotu způsobenou rozdíly mezi šaržemi materiálu (například kolísáním pevnosti v tahu). I když se každý plech mírně liší tvrdostí, LAMS zajišťuje, že každý ohyb zůstane v toleranci – účinně tak eliminuje “zmetek z prvního kusu”.”

7.2 Adaptivní řízení ohýbání: Mozek procesu poháněný umělou inteligencí

Pokud LAMS slouží jako “oči” stroje, pak adaptivní řízení je jeho učící se mozek. To jde daleko za rámec geometrického měření – zahrnuje to hluboké snímání a dynamickou adaptaci na fyzikální vlastnosti materiálů.

• Dynamické snímání tlaku: Během milisekund po pohybu beranu směrem dolů vysoce citlivé tenzometry zabudované v rámu sledují v reálném čase křivku reakční síly plechu. Pokud systém zjistí, že aktuální plech je “tvrdší”, než se očekávalo (mez kluzu nastává dříve), automaticky vypočítá dodatečnou kompenzační sílu a jemně doladí dolní úvrať (BDC) hloubku. Tato funkce je zásadní při práci s vysoce pevnými oceli (AHSS), kde je návrat pružnosti velmi obtížně předvídatelný.
• Sebe-vývoj řízený daty: Algoritmy poháněné umělou inteligencí se neustále učí z každého ohybu, propojují vlastnosti materiálu, stav nástrojů a údaje o konečném úhlu. Například pokud systém zjistí, že poslední šarže nerezové oceli o tloušťce 3 mm se při standardních parametrech vždy ohne o 0,5° méně, automaticky aktualizuje databázi materiálů o korekční faktor. Jak se hromadí více dat, prediktivní model stroje se stává stále přesnějším – dosahuje samooptimalizace parametrů prostřednictvím zkušeností.

7.3 Offline programování a digitální dvojče: Simulace budoucnosti dříve, než nastane

Někdy problémy s přesností nepocházejí ze samotného zařízení, ale z chybného plánování procesu. Offline programovací software (například Amada VPSS 3i nebo Trumpf TruTops Boost) přesouvá proces nastavení z hlučné dílny do přesného digitálního prostředí a vytváří digitální dvojče fyzického světa.

• Virtuální simulace a detekce kolizí: Než začne skutečné ohýbání, software simuluje celý proces ve virtuálním prostředí. Dokáže detekovat složité kolizní interference– například když se díl při otáčení dotkne zadního dorazu nebo upínacích přípravků – což je téměř nemožné předvídat pouhým okem. Systém pak automaticky optimalizuje sekvenci ohybů. To nejen zabraňuje nákladnému poškození nástrojů nebo stroje, ale také zajišťuje celkovou bezpečnost procesu.
• Standardizace procesu a snižování nároků na kvalifikaciSoftware automaticky generuje standardizované listy nastavení na základě 3D modelu, které jasně definují rozložení nástroje, sekvenci ohýbání a pozice dorazů. To zajišťuje, že přesnost výrobku již nezávisí na náladě nebo kondici hlavního operátora daný den. Ať už jde o denní nebo noční směnu, zkušeného technika nebo nováčka – kdokoli používá stejný program, může vyrábět díly s identickou přesností. To představuje zásadní krok v transformaci “osobní zkušenosti” na “korporátní znalostní aktiva.”

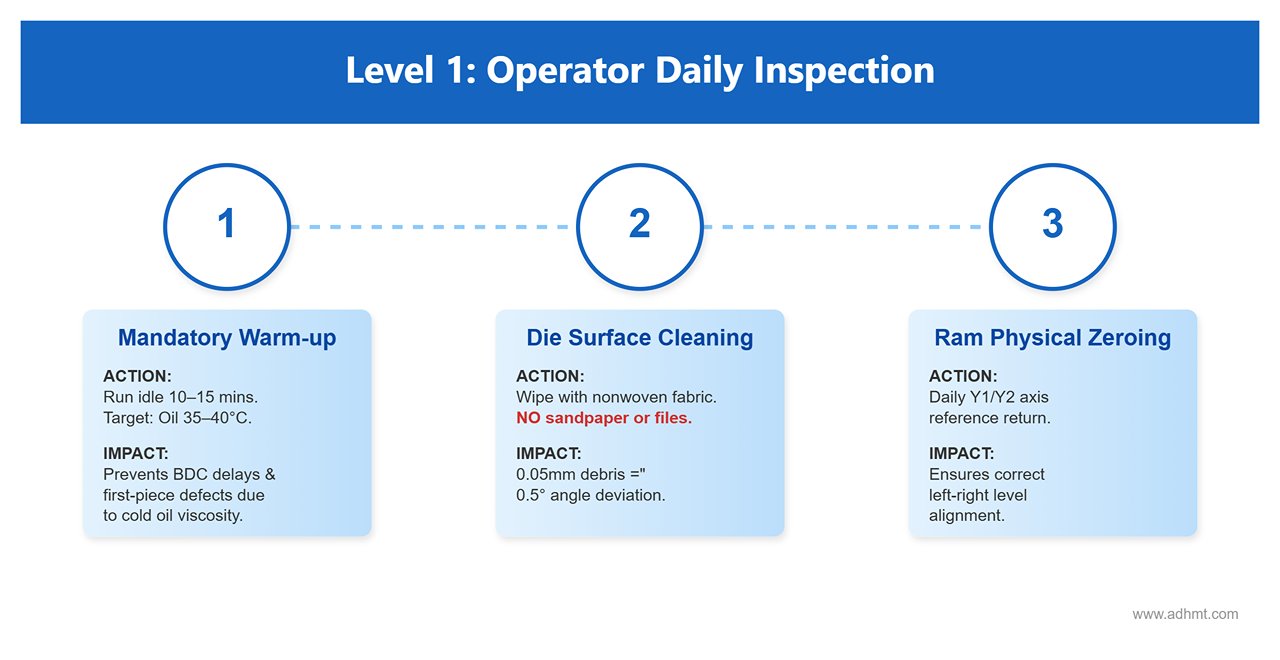

Ⅷ. Stručný průvodce řešením problémů a systém údržby

Přesnost ohýbání není výsledkem jednorázového seřízení – je výsledkem nepřetržité údržby. V reálné výrobě není ztráta přesnosti 90% náhlým “selháním”, ale spíše kumulovaným účinkem opotřebení zařízení nebo nekontrolovaných procesních proměnných. Zavedení standardizovaného systému pro řešení problémů a preventivní údržbu je jediný způsob, jak dlouhodobě udržet stabilní Cpk (index způsobilosti procesu). Tato kapitola poskytuje soubor diagnostických nástrojů a zásad údržby pro okamžité použití, které pomáhají technickým týmům přejít od reaktivního “hašení požárů” k proaktivní “prevenci požárů.”

8.1 Typická matice pro řešení problémů s přesností

Když se na výrobní hale objeví vadné díly, neprovádějte slepé úpravy parametrů CNC. Náhodné změny pouze zakryjí skutečný problém a mohou zavést nové zdroje chyb. Použijte matici níže pro rychlé třídění a určení fyzické příčiny problému:

8.2 Plán preventivní údržby (PM) pro zachování přesnosti

Nečekejte, až stroj vyhlásí alarm, než podniknete kroky. U přesných ohraňovacích lisů, jakmile chyba polohy beranu překročí 0,01 mm, stroj nemusí vyhlásit alarm — ale výrobek už je mimo toleranci. Náklady na udržení přesnosti jsou vždy mnohem nižší než náklady na sešrotování vadných sérií.

Úroveň 1: Denní kontrola obsluhy

• Povinný zahřívací cyklus:
  • Provoz: Po spuštění nechte stroj běžet naprázdno 10–15 minut, dokud hydraulický olej nedosáhne provozní teploty (asi 35–40 °C).
  • Princip: Studený olej má vysokou viskozitu, což zpožďuje řízení dolní úvratě (BDC). Zahájení výroby se studeným olejem je hlavní příčinou vad prvního kusu a nestabilní přesnosti ráno.
• Čištění povrchu nástroje:
  • Provoz: Otřete hrot horního razníku a V-drážku dolního nástroje netkanou tkaninou. Nikdy nepoužívejte smirkový papír ani pilníky na povrchy nástrojů.
  • Princip: I tenká vrstva oxidu nebo kovových třísek, silná pouhých 0,05 mm, nahromaděná na dně V-drážky, může geometricky zesílit odchylku úhlu až o 0,5°.
• Fyzické nulování beranu:
  • Provoz: Proveďte denně návrat na referenční bod os Y1/Y2 pro potvrzení vyrovnání levé a pravé strany.

Úroveň 2: Týdenní/měsíční údržba technikem

• Údržba hnacího řetězu dorazu:
  • Provoz: Vyčistěte a promažte kuličkové šrouby a vodicí lišty os X/R/Z.
  • Princip: Systém dorazu pracuje v otevřeném prostředí a snadno zachytává kovový prach. Suché tření způsobuje vůli v kuličkových šroubech, čímž se snižuje přesnost polohování z ±0,02 mm na ±0,1 mm.
• Hloubkové čištění lineárního měřítka:
  • Provoz: Otřete skleněný povrch lineárního měřítka bezvodým alkoholem a hadříkem bez vláken.
  • Princip: Kontaminace olejovou mlhou a prachem narušuje optické signály, což způsobuje “chvění” v údajích o poloze beranu—brání systému CNC v zajištění přesné dolní úvrati.

Úroveň 3: Odborná roční kalibrace přesnosti (Roční kalibrace)

Opětovná kontrola laserovou interferometrií:

• Provoz: Alespoň jednou ročně použijte laserový interferometr k ověření opakovatelnosti osy Y (měla by být < ±0,005 mm) a přesnosti polohování po celé dráze osy X.
• Hodnota: Na základě výsledků měření aktualizujte parametry kompenzace chyby stoupání v systému CNC, abyste obnovili původní tovární úroveň přesnosti stroje.

Vyrovnání rámu stroje a kontrola základu:

• Provoz: Zkontrolujte, zda nejsou uvolněné kotevní šrouby, a pomocí přesné vodováhy změřte rovinnost povrchu pracovního stolu.
• Princip: V průběhu času mohou opakované rázy z vícetunového ohraňovacího lisu způsobit mírné sednutí základu. Deformace rámu přímo ovlivňuje svislé zarovnání vodicích drah posuvníku—fyzickou vadu, kterou nelze kompenzovat žádnou úpravou parametrů.

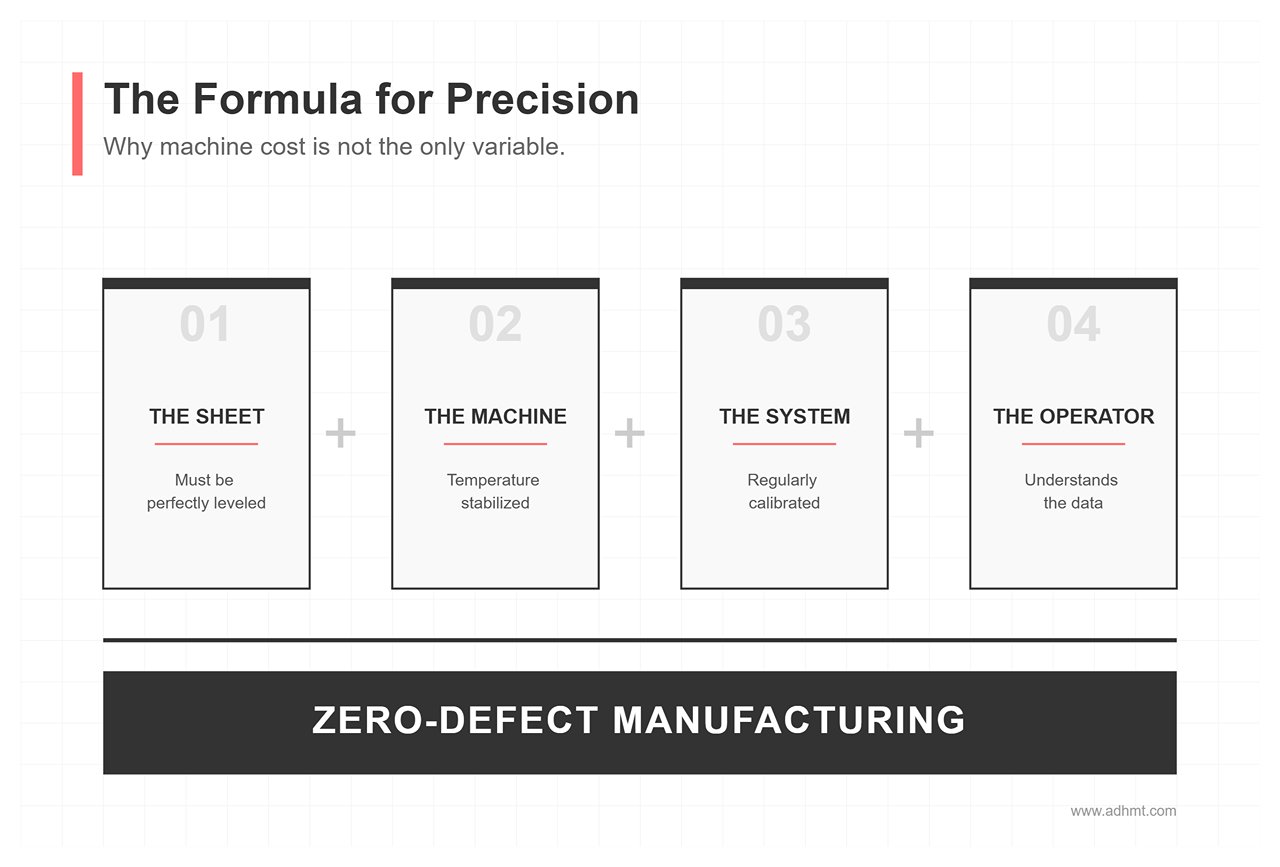

• Základní filozofie údržby: Konečná hranice přesnosti ohýbání nezávisí pouze na tom, jak drahý je váš stroj—záleží na vašem závazku k detailu. Začíná dokonale vyrovnaným plechem, pokračuje přes teplotně stabilizovaný stroj, je podpořena pravidelně kalibrovaným kompenzačním systémem a končí u operátora, který rozumí datům. To je skutečné tajemství výroby s nulovými vadami.

8.3 Závěr: Přesnost se nedosahuje laděním

Na závěr této příručky si připomeňte nadčasovou pravdu ve výrobě: “Přesnost se rodí z konstrukce, udržuje se procesem a ničí se špatným řízením.”

Pokud konstruktér, který není obeznámen s procesy ohýbání (DFM), umístí kulatý otvor pouze 2 mm od linie ohybu, dojde k deformaci bez ohledu na to, jak pokročilý je stroj nebo jak zkušený je operátor. Skutečná výroba s nulovými vadami vyžaduje harmonii mezi třemi účastníky —nákup (přísná kontrola tolerance a kvality materiálu), konstrukce (dodržování zásad minimálního poloměru ohybu a vůle), a výroba (důsledné zavádění standardních operačních postupů – SOP).

Když přestanete vnímat ohýbání jako izolovanou operaci tváření kovu a začnete jej chápat jako životně důležitý článek v ekosystému přesné výroby, problémy s přesností přestanou být nepřekonatelnými překážkami — stanou se odrazovým můstkem k výrobě na vysoké úrovni. Ať je každý ohyb, který provedete, stejně přesný jako ten první, až do posledního zlomku milimetru.

Ⅸ. Často kladené otázky

1. Jaké jsou hlavní příčiny nerovnoměrného ohybu při práci na ohýbačce?

Nerovnoměrné ohyby při práci na ohýbačce jsou způsobeny rozdíly ve vlastnostech materiálu, nesouosostí mezi razníkem a matricí a opotřebovaným nářadím.

Správné nastavení stroje, pravidelná kalibrace a úpravy pro kompenzaci průhybu jsou zásadní. Problémy v hydraulickém systému a dovednosti obsluhy také ovlivňují přesnost ohýbání, což zdůrazňuje potřebu školení a údržby.

2. Jak mohu snížit zpětné odpružení během procesu ohýbání?

Pro snížení zpětného odpružení při ohýbání použijte strategie jako přeohýbání, užší vůle matric a nižší rychlosti lisování. Aplikace tahu nebo opakované lisování mohou zlepšit přesnost.

Vyberte materiály s nižším zpětným odpružením a navrhněte nástroje tak, aby se zvýšilo namáhání v konkrétních oblastech. Pokročilé technologie, jako je CNC řízení, mohou zvýšit přesnost a minimalizovat zpětné odpružení, což vede k přesnějším ohybům při práci na ohýbačce.

3. Jaké jsou nejčastější příčiny chyb úhlu ohybu u ohýbaček?

Vlivy prostředí: Vnější faktory, jako jsou změny teploty nebo vibrace strojů, mohou nenápadně ovlivnit výkon stroje, což vede k odchylkám v přesnosti ohýbání.

Variace zpětného odpružení: Zpětné odpružení, tedy uvolnění vnitřního napětí po ohybu, způsobuje částečný návrat tvaru. Rozdíly ve vlastnostech materiálu, jako je pevnost v tahu a pružnost, tento jev zhoršují. Nekonzistentní zpětné odpružení může výrazně odchýlit úhel ohybu.

Nesouosost nástrojů: Správné zarovnání mezi razníkem a matricí je klíčové pro přesné ohýbání. I drobné nesouososti mohou způsobit nerovnoměrné rozložení síly a nekonzistentní úhly.

Nedostatečná údržba nástrojů: Opotřebované razníky a matrice ztrácejí ostrost, což způsobuje nepřesné ohyby. Poškození povrchu nebo nečistoty, jako je olej a prach, mohou ovlivnit přesnost deformace kovu.

Nesprávné tlakové nastavení při ohýbání: Nesprávné nastavení tlaku může ovlivnit rovnoměrnost úhlu. Nadměrná síla deformuje materiál, zatímco nedostatečná síla způsobuje nedoohýbání.

Chybné umístění dorazu: Chyby v poloze dorazu narušují zarovnání materiálu, což způsobuje úhlové nepřesnosti.

Variace tloušťky materiálu: Variace tloušťky plechu způsobují odchylky úhlu. Pokročilé ohýbačky s automatickou kompenzací pomáhají, ale ruční nastavení je náchylné k chybám.

Problémy související s obsluhou: Chyby v programování, jako nesprávné ohýbací sekvence, úhly nebo tonáž, vedou k chybnému výsledku. Nezkušení operátoři mohou přehlédnout úpravy nastavení, jako je kontrola vlastností materiálu nebo nastavení nástrojů.

Problémy s kalibrací: Ohýbačky potřebují pravidelnou kalibraci beranu, dorazu a hydraulického systému. Bez ní se snižuje přesnost stroje, což ovlivňuje ohýbací úhly a rozměry.

Ⅹ. Závěr

Tento článek představuje různé způsoby, jak řešit problémy s přesností ohýbání na ohýbačkách pro výrobce ohýbaček v průmyslu tváření a zpracování kovů. Tyto metody zahrnují výběr způsobu ohýbání, vyrovnávací a kompenzační mechanismus stroje, volbu ohýbaných materiálů a přesné parametry ohýbání.

ADH Machine Tool je výrobce strojů na zpracování plechu pro ohýbačky (jako hydraulické ohýbačky a CNC ohýbačky), nůžky a vláknové laserové řezací stroje. Ohýbačky ADH využívají pokročilé hydraulické servosystémy a technologii elektrických proporcionálních ventilů, což umožňuje přesnou kontrolu ohýbací síly a rychlosti a zajišťuje konzistenci ohýbacího úhlu.

Stroj je vybaven vysoce přesnými mřížkovými pravítky a úhlovými senzory, které dokáží v reálném čase detekovat polohu horní matrice a ohýbací úhel, což zajišťuje opakovatelnost polohy ±0,01 mm a opakovatelnost úhlu ±0,1°.

Pro více technických specifikací si stáhněte naše nejnovější brožury nebo kontaktujte nás pro individuální konzultaci při výběru správného CNC ohýbačky plechu nebo NC ohýbačka plechu pro vaše výrobní potřeby.
