Bedst til
Eksisterende eller planlagte krav til positionering af kantpresse
Opgradering af kantpresse
Muligheder for bagstop
Bukkefølgen afgør, om 2, 4 eller 6 akser er nyttige. Kontrollér den eksisterende styring, vandring, struktur og afskærmning, før en ændring specificeres.
Sammenlign
2-aksede, 4-aksede og 6-aksede bagstop
Bekræft
Styring, vandring, plads, ledningsføring og verificering
Nødvendige oplysninger
Vælg akser ud fra de bevægelser, emnet kræver
Start med bukkefølgen og den nuværende maskine; aksekonfigurationen følger de påkrævede bevægelser og tilgængelige grænseflader.
01 / EMNER
Start med positioneringsopgaven
Del bukkefølgen, flangegeometrien, emnebredden og de bevægelser, der er nødvendige mellem buk.
02 / AKSER
Akseformål
Tildel kun X-, R-, Z1/Z2- eller uafhængige akser, når de løser et defineret positioneringsbehov.
03 / EFTERMONTERING
Kompatibilitet ved eftermontering
Oplist styring, vange- og føringsplads, motorer, feedback, ledningsføring og afskærmning før ændring.
Muligheder for bagstop
Sammenlign 2-, 4- og 6-akset positionering
Flere akser hjælper kun, når de fjerner en reel positioneringsbegrænsning.

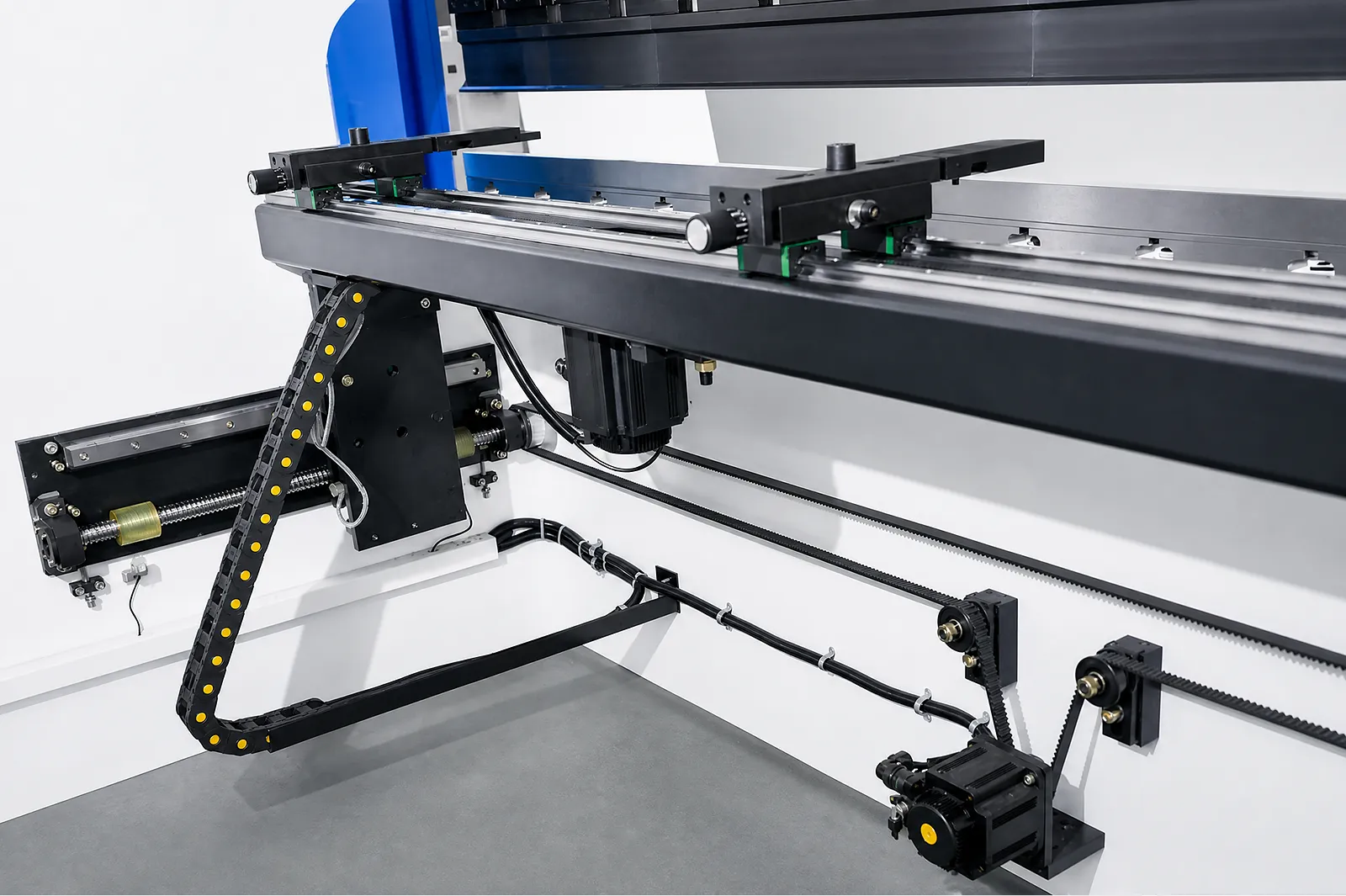

X- og R-bagstop
Brug X og R til dybde- og højdepositionering på den definerede emnefamilie; bekræft vandring og controller-grænseflader.

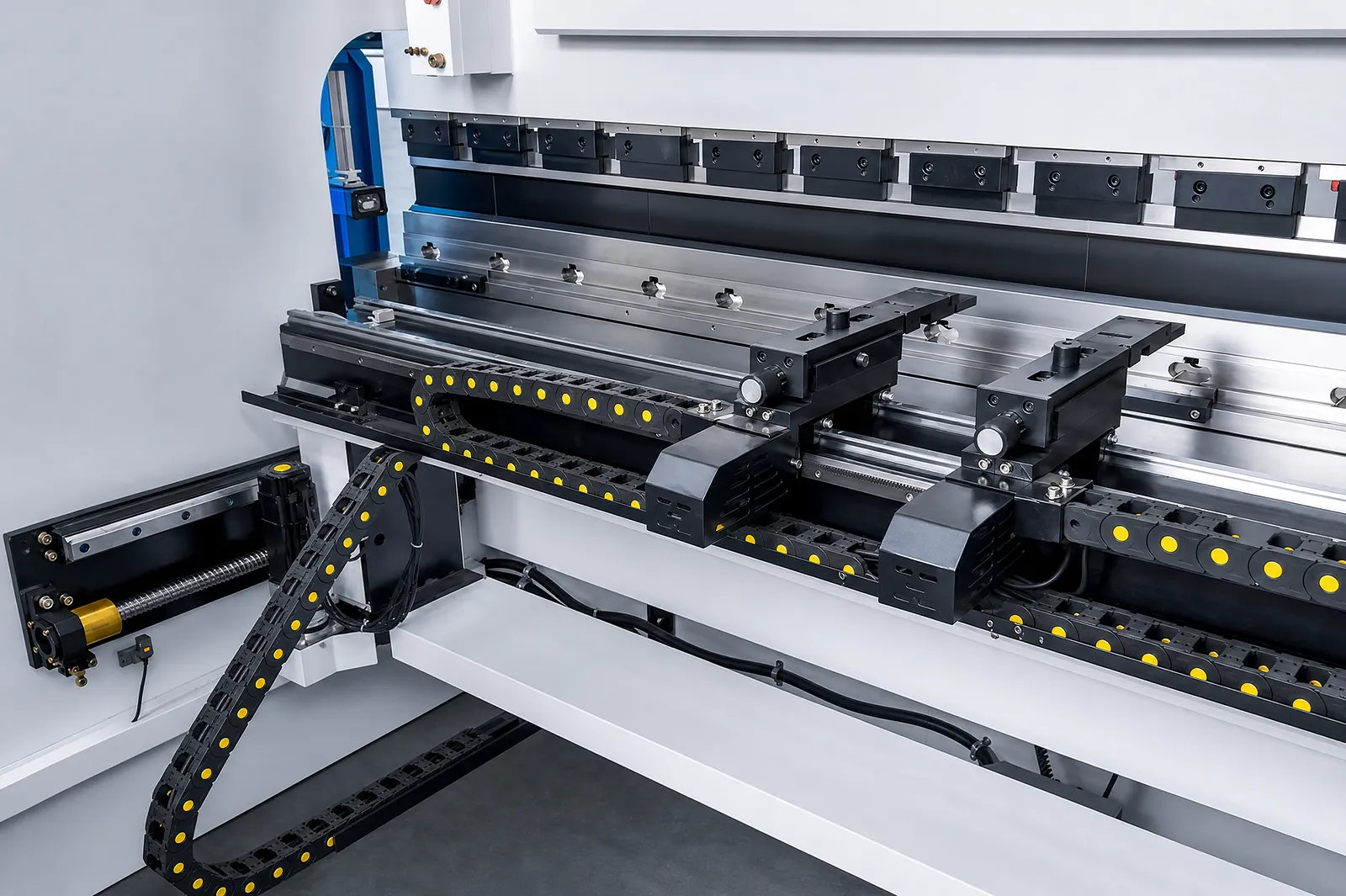

X-, R-, Z1- og Z2-bagstop
Tilføj uafhængig Z1/Z2-bevægelse, når emnet eller værktøjet kræver sideværts positionering.
X1-, X2-, R1-, R2-, Z1- og Z2-bagstop
Brug uafhængige X1/X2-, R1/R2-, Z1/Z2-bevægelser til asymmetrisk eller kompleks positionering, når maskinen kan understøtte dem.
Før du bestiller
Bekræft det komplette positioneringssystem
Aksetal, mekanik, drev, feedback og styring skal understøtte den samme positioneringsmetode.
- Controller- og aksegrænseflader
- Mekanisk plads, føringer og vandring
- Motorer, feedback, ledningsføring, afskærmning og serviceadgang
- Repræsentative positioneringstests og acceptkriterier
Modificeringsproces
Fra eksisterende maskine til et installeret bagstop
Definer opgaven, tjek grænseflader, aftal hardware og installation, og test derefter den færdige positioneringsmetode.
TRIN 01
Dokumenter maskinen
Registrer model, controller, nuværende bagstop, fotos, dimensioner og observerede begrænsninger.
TRIN 02
Definer bevægelserne
Kortlæg emnet, bukkesekvensen, positioneringsakserne, vandrings- og belastningskravene.
TRIN 03
Aftal installationsplanen
Definer ansvarsområder for installation, test, accept, træning, dokumentation og service.
TRIN 04
Test den færdige installation
Kør repræsentative positioneringsopgaver og verificer vandring, frirum, kontrolfunktioner og de aftalte acceptkriterier.
Før du kontakter ADH
Spørgsmål vedrørende modifikation af bagstop
Kompatibilitet afhænger af den eksisterende maskine og den påkrævede positioneringsopgave.
Kan et bagstop tilføjes til en eksisterende kantpresse?
Kontroller ramme, styring, plads, drev, feedback, ledningsføring og afskærmning, før du forpligter dig til en modifikation.
Hvor mange akser er nødvendige?
Start med emnet og bukkesekvensen. Tilføj kun akser, når de løser et defineret krav til dybde-, højde- eller sidepositionering.
Hvilke oplysninger skal jeg sende?
Send model, styring, eksisterende bagstop, fotos, tegninger, emnegeometri, bukkesekvens og vandring.
Hvad skal et tilbud på modifikation indeholde?
Angiv aksekonfiguration, hardware, interfaces, installation, test, accept, træning og servicevilkår.
