01
Pladearbejde
Angiv format, materiale, tykkelse, belastning, gas og kantresultat.
Plade- og rørskæring | ULFT-serien

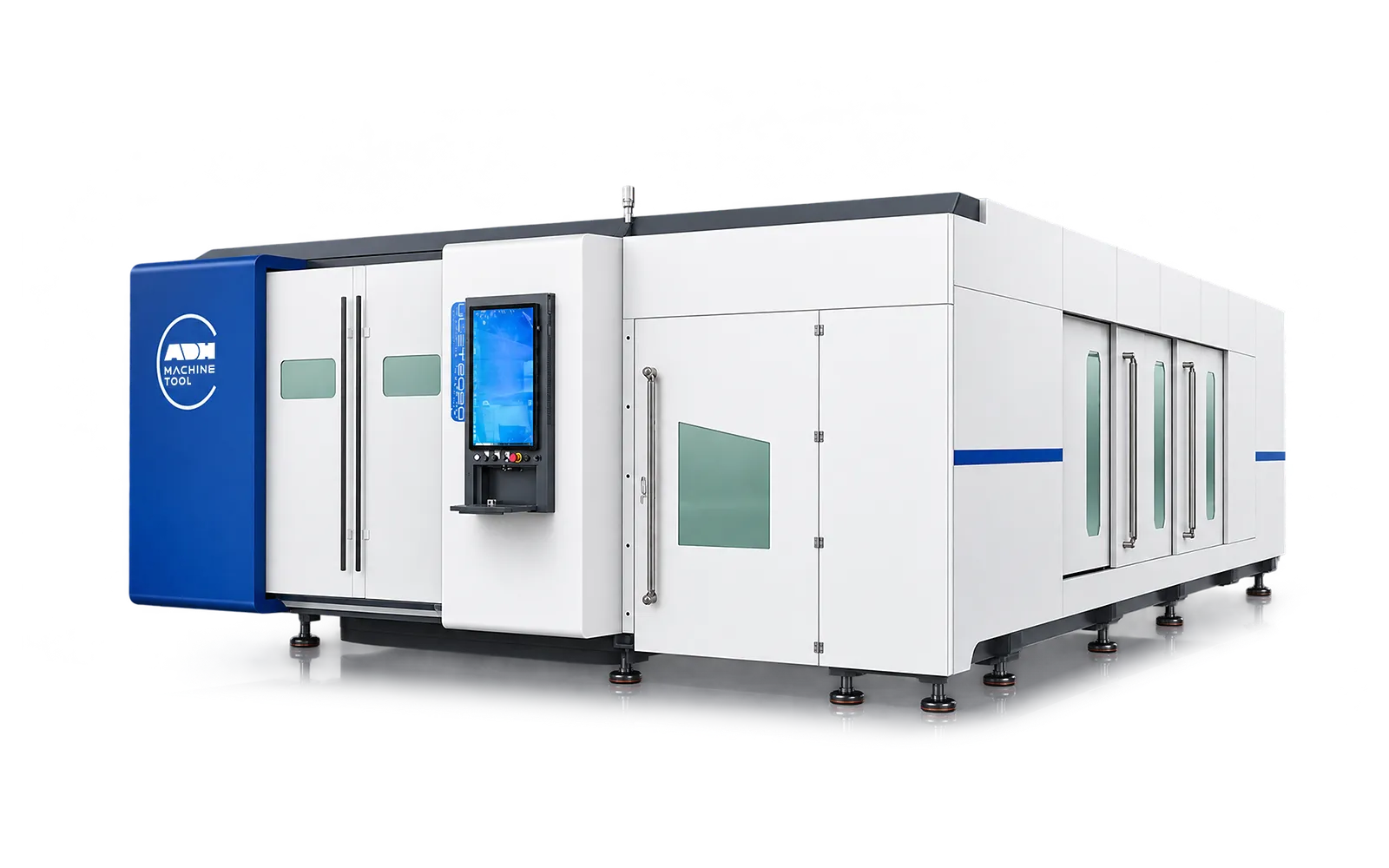

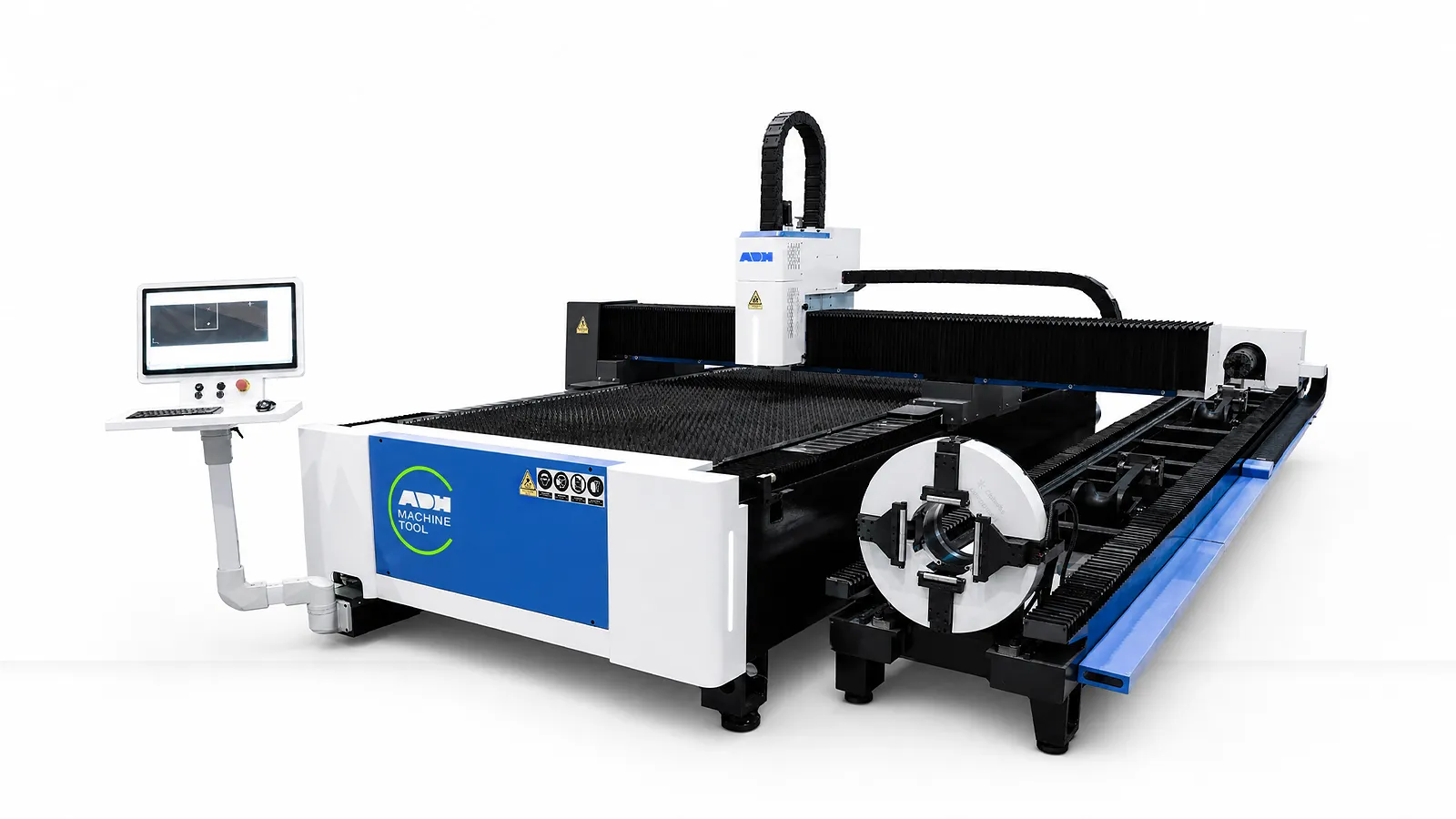

Plade- og rørlaserskæring
Saml plade- og rørskæring i ét system med det arbejdsformat og de håndteringsmuligheder, som din produktion har brug for.
Tekniske specifikationer
Specifikationer for ULFT-familien
Familieoversigten er ikke en detaljeret modelmatrix. Bekræft format, rørområde, patron, understøtninger, effekt og håndtering i teknisk datablad.
| Serier | Laserstyrke | Arbejdsområde | Patron | Rørlængde | Maks. bevægelseshastighed | Maks. acceleration | Positioneringsnøjagtighed | Gentagelsesnøjagtighed | Arbejdsspænding / frekvens (V, Hz) | Kølemetode | Kildeomfang |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Enhed | kW | m | mm | m | m/min | g | mm | mm | |||
| ULFT-familien | 1.5 - 60 | 3*1.5 /4*1.5 / 6*1.5 / 4*2 / 6*2 6 / 8 / 13 / 26*2.6 / 3.2 | Φ 220/350 | 6/9/12 | 140 | 1-1.5 | ≤ ± 0,03 | ≤ ± 0,02 | Trefaset AC380V, 50 Hz | Vandkøling | Kun kilde på familieniveau; værdier definerer ikke én modelkonfiguration. |
Input til to processer
Planlæg din arbejdsbyrde for plader og rør
En maskine til dobbelt brug har kun én aktiv skæretilstand ad gangen; definer begge materialestier, før du vælger den delte platform.
02
Rørarbejde
Definer profil, dimensioner, væg, længde, rethed, vægt og restmål.
03
Arbejdsbyrde og omstilling
Indstil forholdet mellem plade og rør, produktmiks, nesting, tilstandsskift, understøtninger og håndtering.
04
Software og sikkerhed
Bekræft patronpakke, processoftware, ilægning, udtagning, afskærmning og datagrænseflader.
Maskine i drift
Se fiberlaserskæremaskine til dobbelt brug i drift
Se sekvensen for skæring til dobbelt brug, og sammenlign derefter den delte platform, pladestien og rørstien herunder.
Se på YouTube (åbner i en ny fane)Produktsystemer
Inde i plade- og rørskæresystemet
ULFT kombinerer plade- og rørveje på en delt platform. Maskinen kører én skæretilstand ad gangen, så omstilling og balancen mellem plade- og røropgaver er vigtig.
Delt platform og omstilling

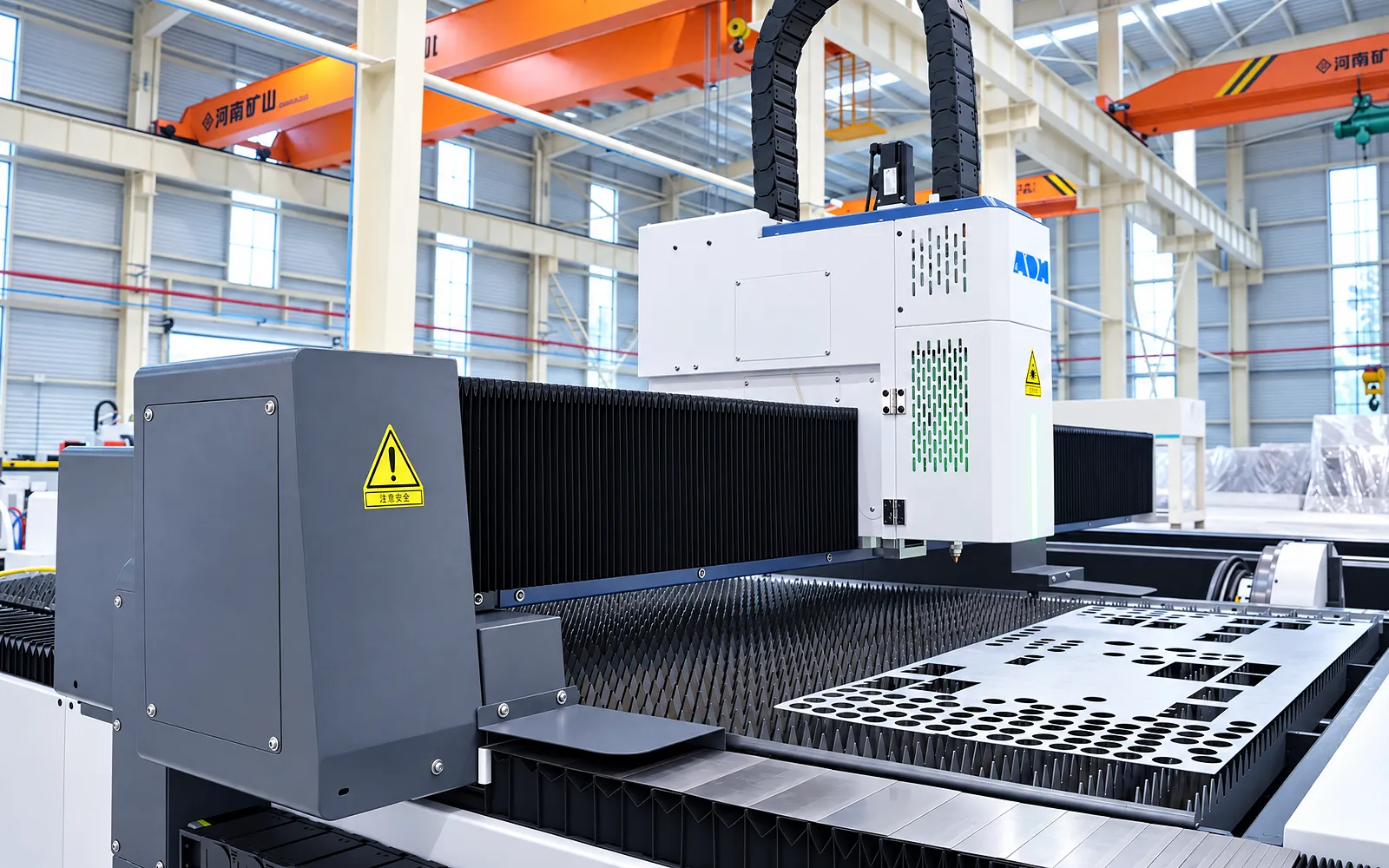

Delt platform
Håndtering af plade- og rørarbejde

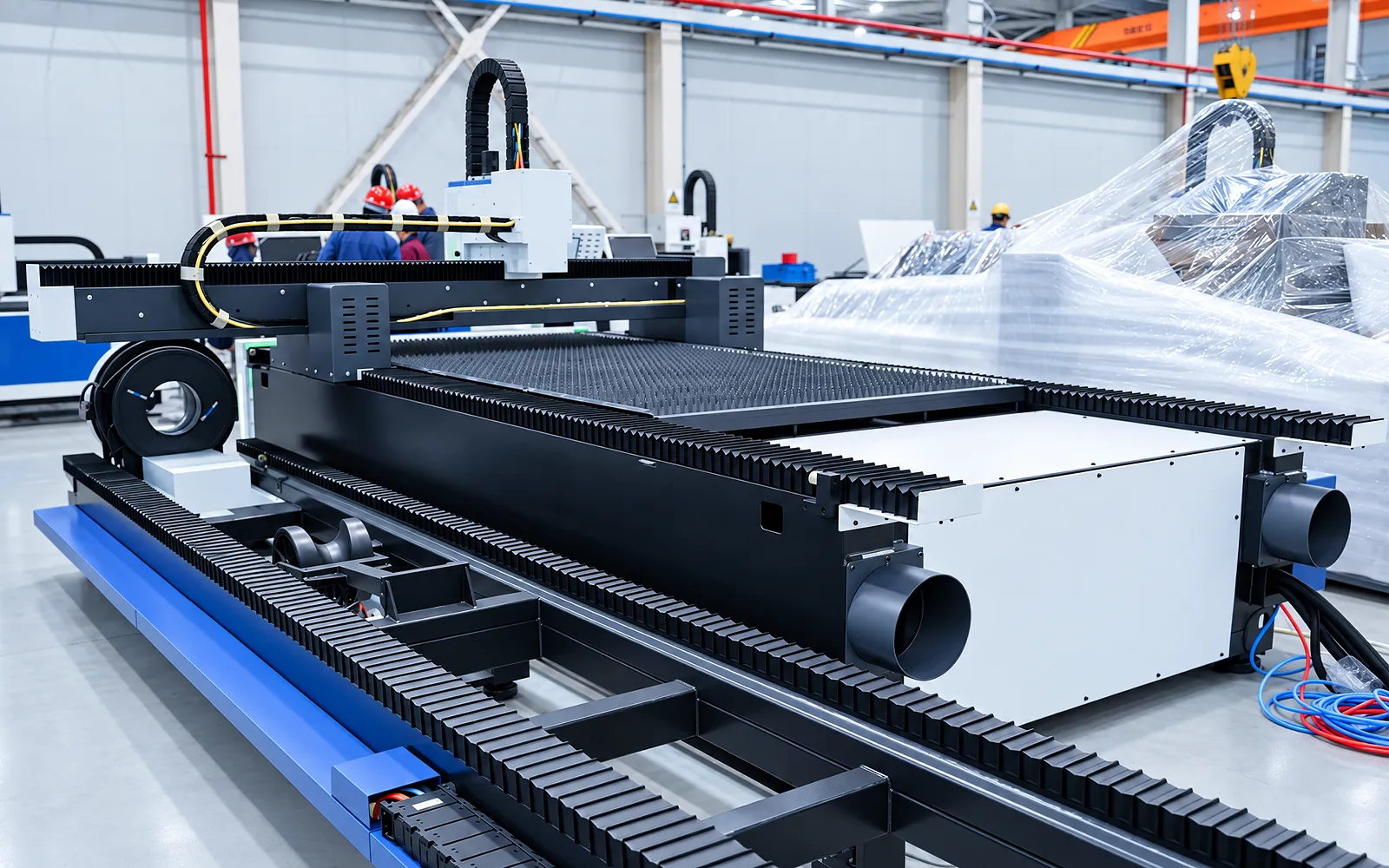

Pladebordet og rørmodulet deler skæreplatformen.
Brug det tekniske forslag til at fastlægge den præcise konfiguration frem for kun at stole på familieoversigten.
Omstilling
Skift den aktive materialerute
Ændring af tilstand ændrer koordinaterne, understøtningerne og driftssekvensen.
Gennemgå, hvordan programmer og råmateriale skiftes mellem plade- og røropgaver.
Rørgreb og understøtning

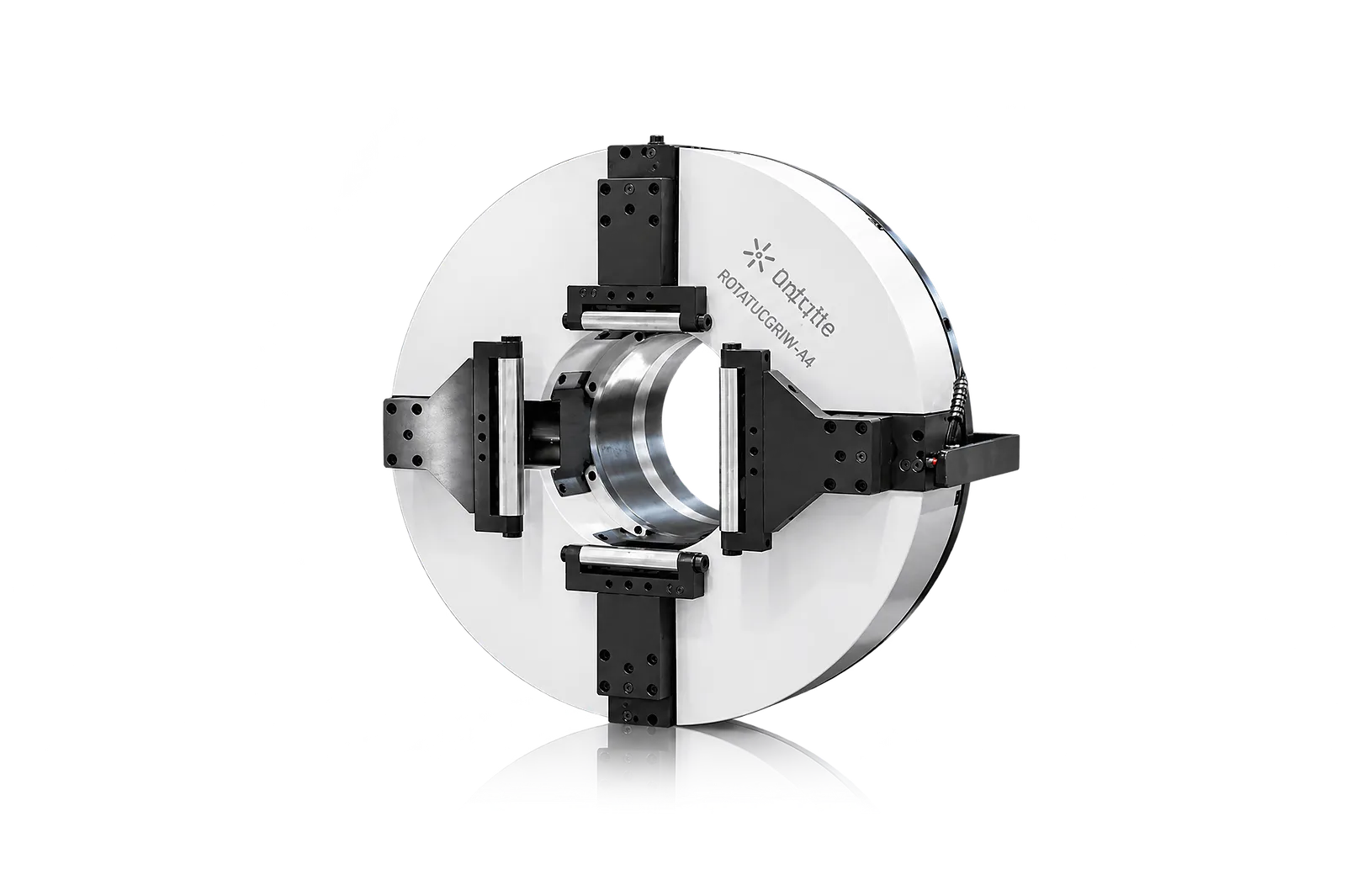

Rørgreb
Indekser profilen
Patronen griber og indekserer profilen til skæresekvensen.
Vælg patrongeometri til de tilsigtede sektioner, og gennemgå kollisionsgrænser og anvendelig restlængde.

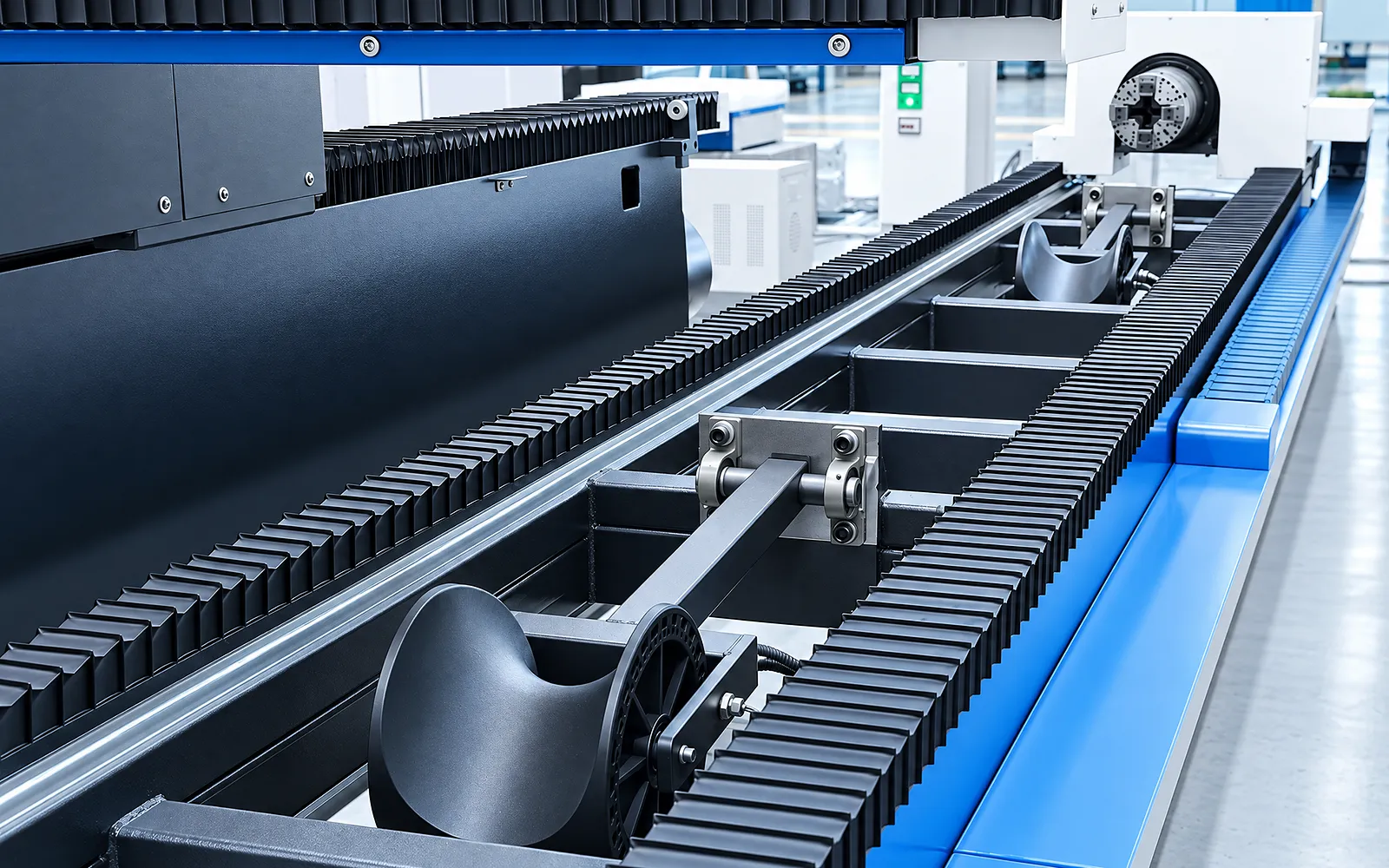

Rørunderstøtning
Oprethold profilens position
Understøtninger opretholder rørets position i forhold til hovedet, mens det roterer.
Tilpas understøtningen til sektionens form, længde og vægt, herunder adgang og fjernelse af reststykker.
Skærepakke til begge materialeveje
03
Indstil processen for hvert job

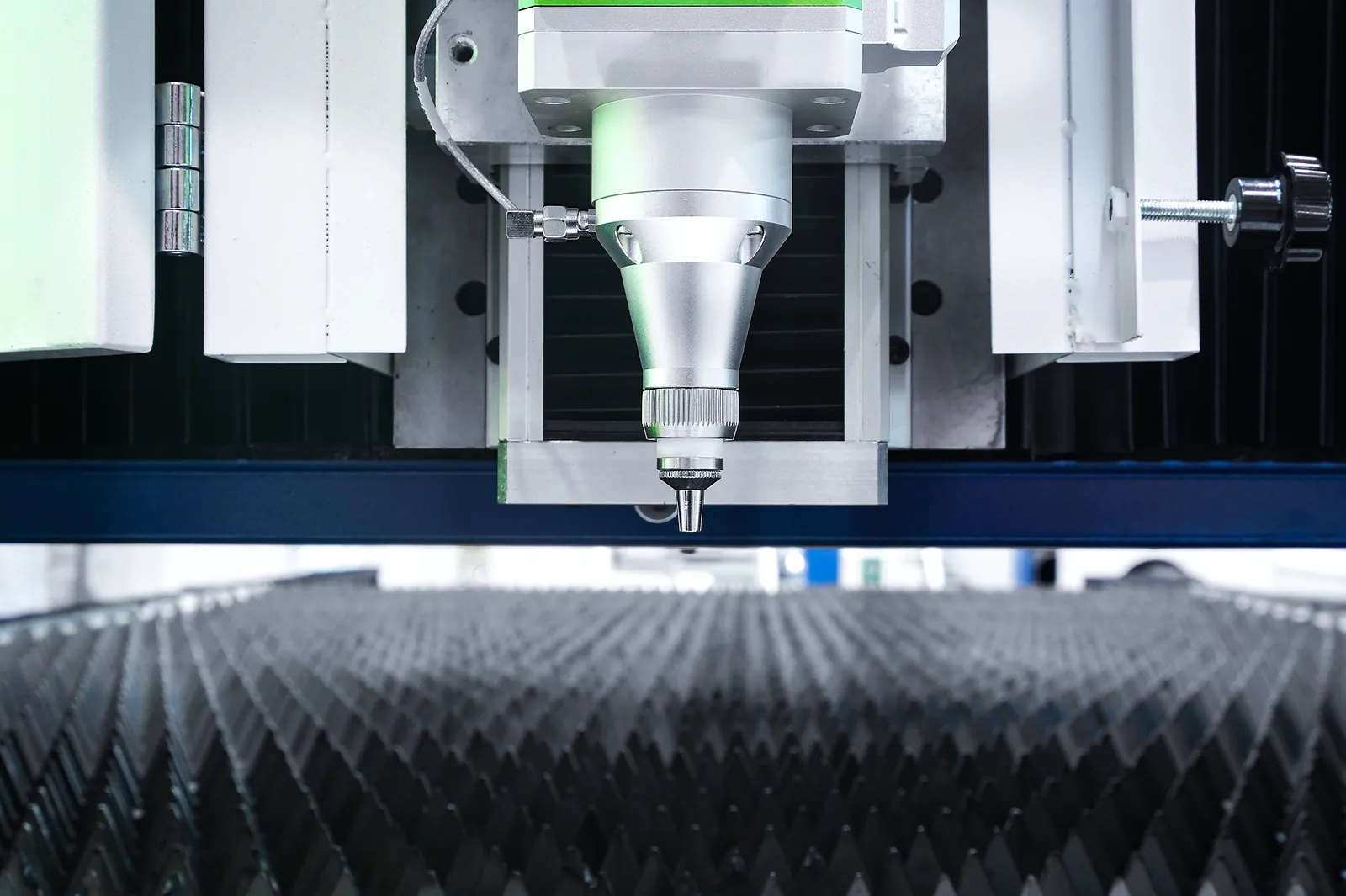

Den delte kilde og det delte hoved betjener den aktive plade- eller rørtilstand. Fokus, gas, køling og udsugning skal passe til materialet og processen i den pågældende tilstand.
Gennemgå krav til plader og rør separat, når du vælger effekt- og hovedfunktioner. Valider hvert påtænkt materiale med en passende skæreprøve.
Programmer og håndteringsgrænseflader

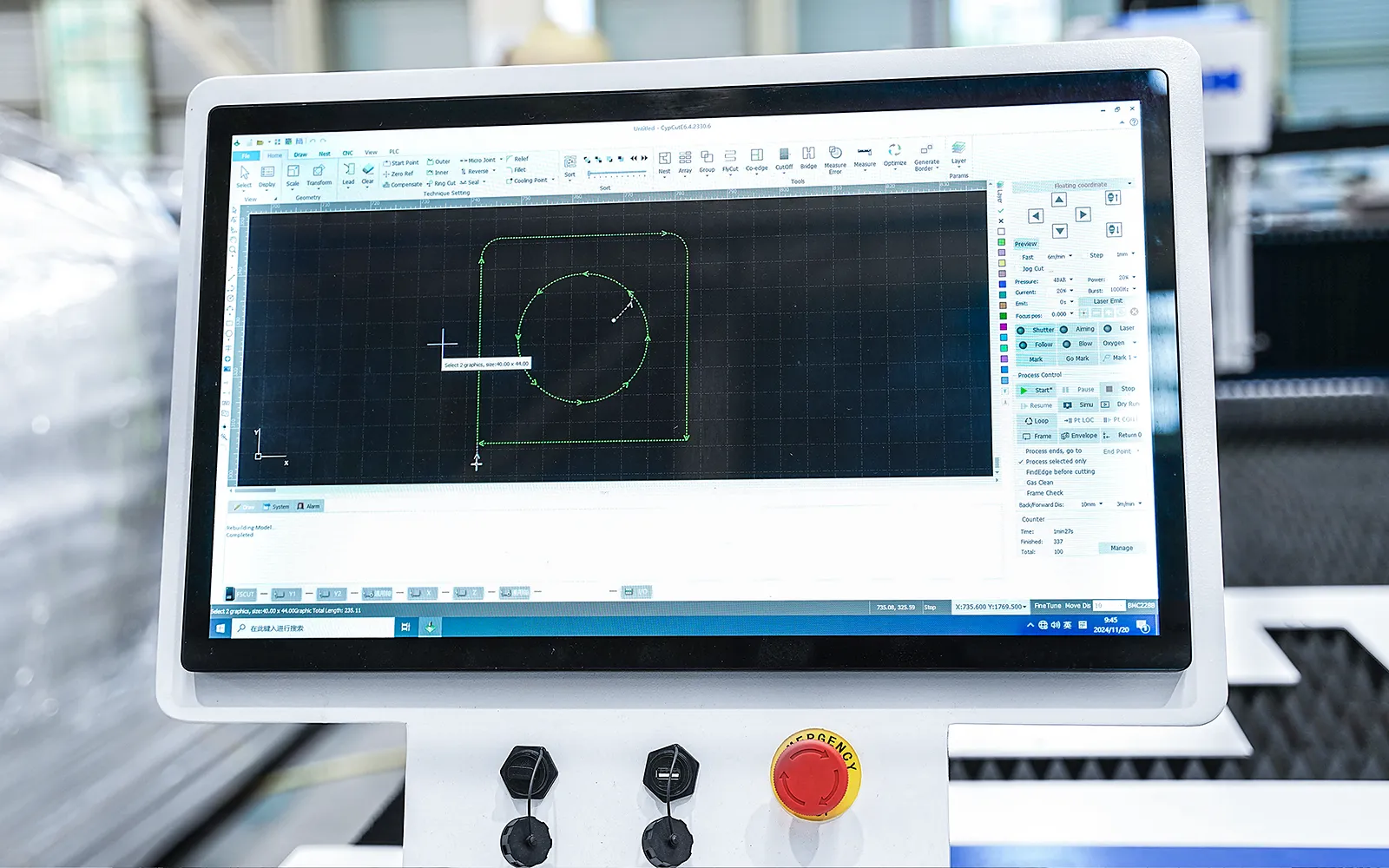

Programmer
Forbered den aktive skærerute
Kontrolsoftwaren koordinerer det valgte plade- eller rørprogram.
Definer den påkrævede programoverførsel. MES- og fjernfunktioner er separate konfigurationsvalg.
Håndteringsgrænseflader
Forbind lager- og outputruter
Håndteringsplanen definerer, hvordan materialet når bordet eller patronen, og hvordan delene forlader maskinen.
Specificer læssere, valg af patronlayout og de påkrævede udstyrsgrænseflader for det konfigurerede system.
Plade- og rørforsøg

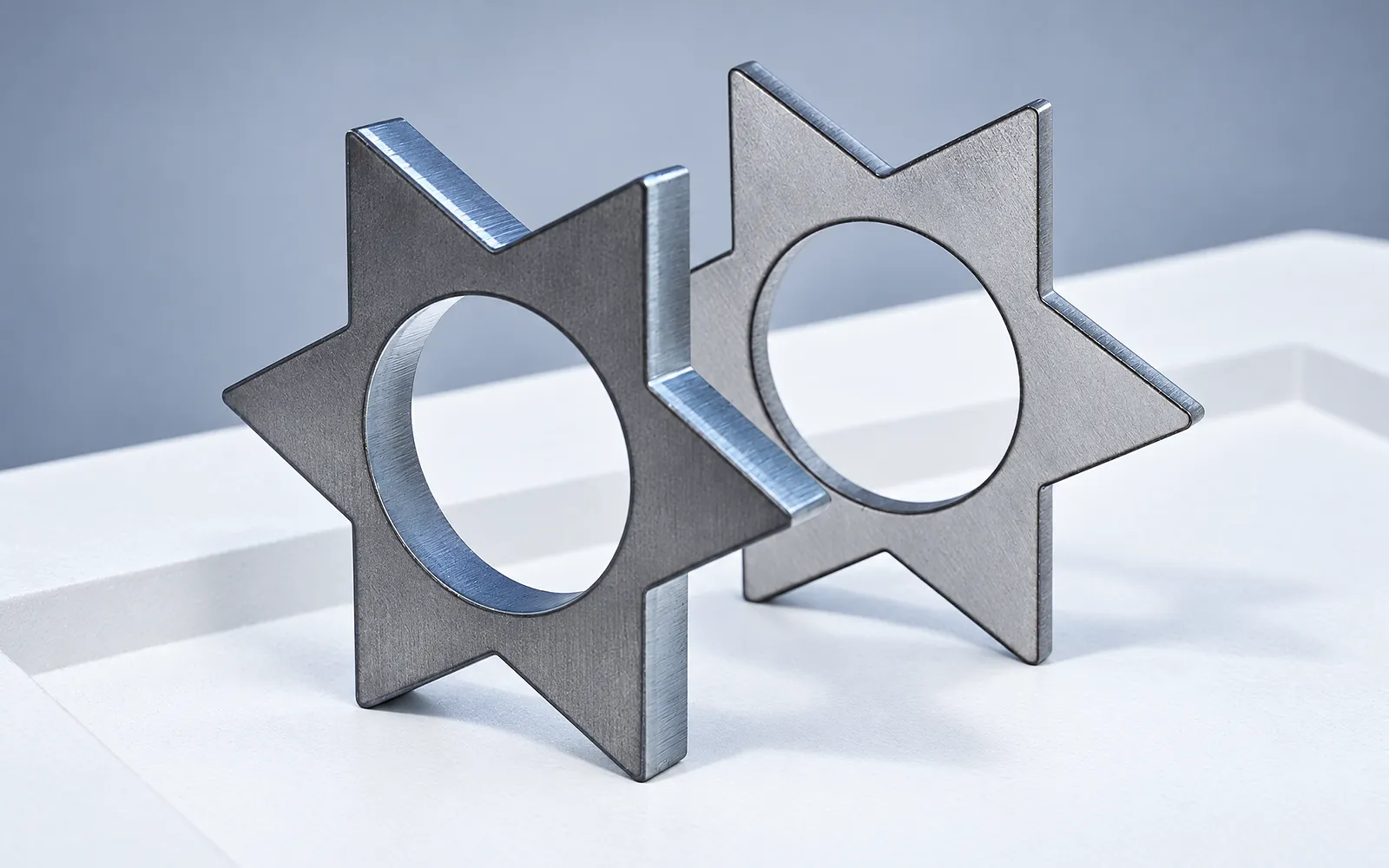

Pladeforsøg
Evaluer pladearbejdsgangen
Brug en repræsentativ pladedel til at teste opsætning, programmering, gas og skærekvalitet.
Aftal pladetegning og inspektionskriterier, herunder ilægning og fjernelse af dele.

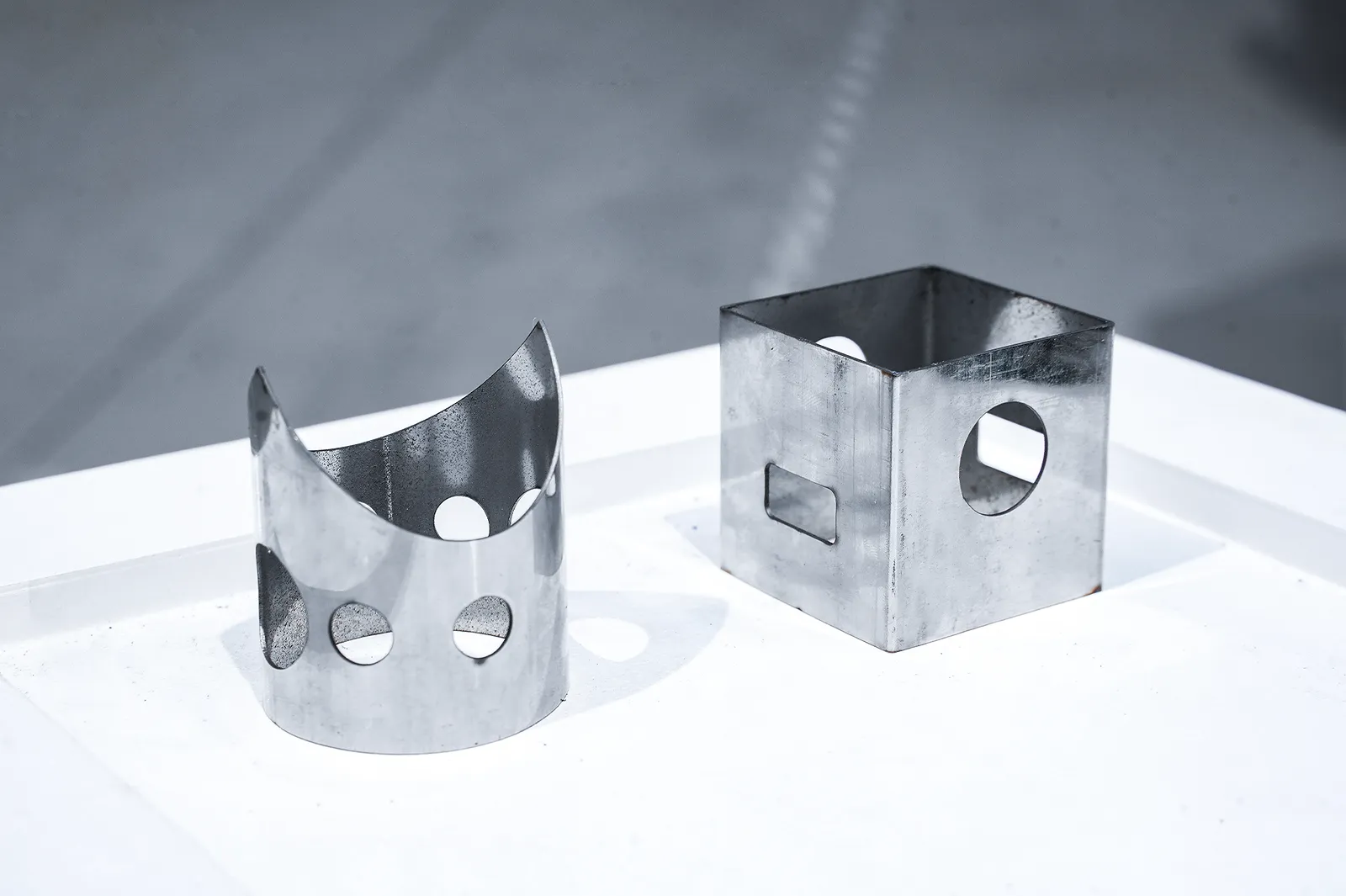

Rørforsøg
Evaluer profilarbejdsgangen
Brug en repræsentativ rørprofil til at teste den konfigurerede fastspænding, støtte og skærerute.
Aftal separate inspektionskriterier for rørjobbet, og inkluder håndtering af omstilling og restmateriale.
Valg af familie
ULFT-familie og konfigurationsmuligheder
Bekræft pladeformat, rørkapacitet og håndtering for den valgte ULFT-konfiguration.
Publicerede familiedata
ULFT-systemet kombinerer konfigureret pladeformat, effekt, patron, rørlængde, bevægelse, præcision, spænding og køling.
Konfigureret udstyr
Plade-/rørlastning, understøtninger, kabinet, overvågning, udsugning og dataintegration er betingede.
Accepttjek
Bekræft plade- og rør-envelopes, patron og understøtning, procesprøve, mål for restmateriale, forsyninger og sikkerhed.
