Betreten Sie um sechs Uhr morgens eine traditionelle Metallwerkstatt, und Sie werden es riechen, bevor Sie es sehen: Hydrauliköl. Es hängt in der Luft, überzieht Ihre Stiefel und sammelt sich unter der Abkantpresse. Zwanzig Jahre lang begann ich meine Schicht damit, Schläuche abzuwischen und zu hoffen, dass die O-Ringe eine schwere Serie aus Viertelzollstahl überstehen würden.
Wir ertrugen das Durcheinander, weil wir glaubten, es sei der einzige Weg, Metall zu biegen. Als die neuen elektrischen Maschinen eintrafen, nannten die jüngeren Kollegen sie "elektrische Hydrauliken". Sie gingen davon aus, dass die Fabrik einfach einen Dieselmotor durch eine Tesla-Batterie ersetzt hatte. Aber sie lagen völlig falsch.
Verwandt: Hydraulische vs. elektrische Abkantpresse
Verwandt: Wie funktioniert eine elektrische Abkantpresse?
Warum "elektrische Hydraulik" am Thema vorbeigeht: Das Problem mit Fluiden
Der Mythos der "elektrischen Hydraulik": Warum der Austausch des Motors die Maschine nicht erklärt
Gehen Sie hinter eine herkömmliche hydraulische Abkantpresse, und Sie werden einen Stahltank sehen, der fünfzig bis hundert Gallonen Öl enthält. Wenn neue Lehrlinge das Wort "Servo" hören, stellen sie sich genau dieselbe Maschine vor, nur dass oben auf dem Tank ein ausgeklügelter Elektromotor montiert ist, der die Pumpe antreibt. Diese Konfiguration gibt es tatsächlich – wir nennen sie Hybride, und sie sind hervorragend geeignet, um dicke Bleche zu verarbeiten. Aber eine echte, vollständig elektrische Servobiegemaschine hat keinen Tank. Sie hat keine Pumpe. Sie enthält keinen einzigen Tropfen Hydraulikflüssigkeit.
Eine reine Servobremse eine "elektrische Hydraulikmaschine" zu nennen, ist so, als würde man ein Flugzeug einen "fliegenden Zug" nennen. Es verkennt, wie die Maschine tatsächlich arbeitet. Sie ändern nicht einfach die Energiequelle; Sie entfernen das Getriebeöl vollständig. Warum ist es so wichtig, das Öl zu eliminieren?
Die Falle der Wärmedehnung: Kämpfen Sie mit dem Blech oder mit dem Öl?
Lassen Sie mich das „3-Uhr-Driften“ beschreiben. An einem Dienstagmorgen um acht Uhr richten Sie einen Auftrag ein, 16-Gauge-Edelstahl exakt auf neunzig Grad zu biegen. Die Maschine ist kalt. Die Hydraulikflüssigkeit ist zäh. Sie stellen die Hubtiefe ein, fertigen fünfzig perfekte Teile und gehen zum Mittagessen. Wenn Sie zurückkehren und dasselbe Programm um drei Uhr nachmittags laufen lassen, kommen Ihre Biegungen plötzlich mit einundneunzig Grad heraus. Sie haben den Controller nicht berührt. Das Blech hat sich nicht verändert. Also, was ist passiert?
Sie biegen mit einem flüssigen Schwamm. Während die Hydraulikpumpe im Laufe des Tages arbeitet, erwärmt sich das Öl. Wenn Öl heiß wird, sinkt seine Viskosität. Es wird dünner und dehnt sich aus. Die Ventile, die am Morgen das dicke Öl präzise dosierten, lassen nun das dünne Nachmittagsöl an ihren inneren Dichtungen vorbeiströmen. Sie gleichen nicht mehr nur den Rückfederungseffekt des Stahls aus – Sie kämpfen mit der Thermodynamik Ihrer eigenen Maschine. Jedes Mal, wenn Sie auf das Pedal treten, schätzen Sie, wie stark sich dieser flüssige Schwamm zusammendrücken wird. Wie können Sie eine perfekte Biegung garantieren, wenn sich Ihre Druckkraft stündlich verändert?
Was bewegt eigentlich den Stößel, wenn es keine Pumpe, kein Ventil und keine Flüssigkeit gibt?

Denken Sie an eine große Schraubzwinge auf Ihrer Werkbank. Wenn Sie den Griff eine volle Umdrehung drehen, bewegt sich die Backe um eine bestimmte, messbare Strecke nach unten. Es spielt keine Rolle, ob die Werkstatt eiskalt oder brütend heiß ist. Es spielt keine Rolle, ob Sie schnell oder langsam drehen. Das Gewinde der Schraube steuert die Bewegung mit vollständiger mathematischer Präzision. Stahl presst gegen Stahl.
Eine reine Servobiegemaschine nimmt dieses einfache Schraubzwingenprinzip und skaliert es auf industrielle Größenordnung. Wir entfernen die Schläuche, die Ventile und das unberechenbare flüssige Polster und ersetzen sie durch eine direkte mechanische Verbindung. Aber man kann nicht einfach eine gewöhnliche Gewindestange in eine Maschine einbauen, die fünfzig Tonnen Kraft ausübt. Man benötigt einen Mechanismus, der in der Lage ist, die Drehbewegung eines Motors in enorme, reibungsarme Abwärtskraft umzuwandeln. Welche Art von Mechanik hält solchen Belastungen Tag für Tag stand?
Das mechanische Herz: Wie Kugelgewindetriebe das leisten, was Zylinder nicht können
Bewegungsübersetzung: Wie ein drehendes Zahnrad zu 50 Tonnen geradliniger Kraft wird
Öffnen Sie das Antriebsgehäuse einer hochwertigen, 50-Tonnen-Elektrobiegemaschine, und Sie werden keine herkömmliche Gewindestange sehen. Wenn man fünfzig Tonnen durch eine gewöhnliche Mutter-Schrauben-Verbindung zwingt, erzeugt das so viel Reibung, dass die Gewinde bereits beim ersten Hub miteinander verschweißen würden. Stattdessen finden Sie dort eine Hochleistungs-Kugelgewindespindel oder – in Maschinen der Spitzenklasse – eine Planetenrollspindel. Stellen Sie sich eine dicke zentrale Gewindewelle vor, die von kleineren, ebenfalls mit Gewinde versehenen Rollen umkreist wird – wie Planeten um die Sonne. Wenn der Servomotor die Hauptwelle dreht, wandeln diese Rollen die Rotationsenergie in geradlinige Abwärtsbewegung um. Da die Last über Dutzende von sanft rollenden Kontaktpunkten verteilt ist, wird die Reibung nahezu eliminiert. Der Motor dreht, die Mutter bewegt sich entlang der Spindel, und der Stößel drückt das Blech. Es gibt keine Flüssigkeit, die sich verdichten könnte, keine Ventile, die reagieren müssten, und keine Wärmeentwicklung, die das Hubverhalten verändern würde. Es ist eine direkte mechanische Umwandlung. Doch das Entfernen der Flüssigkeit bringt eine neue Herausforderung mit sich: Wie verhindert man, dass sich ein Metall-auf-Metall-System selbst zerstört, wenn der Stößel die Richtung ändert?

Die Beseitigung von Instabilität: Wie sich "Nullspiel" an der Werkzeugspitze anfühlt
Nehmen Sie eine herkömmliche Schraube aus einer Werkzeugkiste und drehen Sie eine Mutter darauf. Halten Sie die Schraube fest und bewegen Sie die Mutter auf und ab. Diese geringe Spielbewegung zwischen den Gewinden wird Backlash genannt. In einem Hydrauliksystem wird dieses mechanische Spiel durch den Flüssigkeitsdruck automatisch ausgeglichen. In einem rein mechanischen Antrieb hingegen ist Spiel ein ernstes Problem. Wenn die Gewindespindel auch nur drei Tausendstel Zoll Spiel hat, zögert die Werkzeugspitze beim Richtungswechsel des Motors, was den Biegewinkel verfälscht. Servobiegemaschinen beseitigen dies, indem sie die Mutter vorspannen. Sie füllen den Raum zwischen Schrauben- und Muttergewinde mit übergroßen Stahlkugeln oder verwenden ein geteiltes Muttern-Design, das die Gewinde von beiden Seiten festklemmt. Die Kugeln werden so eng gepackt, dass keinerlei Bewegung möglich ist. Wenn der Servomotor sich um ein Zehntausendstel Grad dreht, fährt der Stößel um ein Zehntausendstel Zoll vor. Sie bemerken es, sobald Sie das erste Teststück biegen. Der Stößel driftet nicht langsam nach unten – er bewegt sich, als würde er auf Schienen geführt. Welche Auswirkungen hat ein solcher Grad an Steifigkeit auf Ihre Ausschussrate?
Warum mechanische Steifigkeit Wiederholgenauigkeit garantiert, die Flüssigkeit niemals erreichen kann
Letzte Woche fertigten wir eine Serie komplexer Halterungen aus 10-Gauge-Aluminium, mit einer Biegetoleranz von plus oder minus einem halben Grad. Mit älteren Hydraulikzylindern hätte ich die Maschine den ganzen Tag über überwacht und die Tiefeneinstellungen angepasst, sobald sich die Werkstatttemperatur oder die Ölviskosität änderte. Fluidsysteme sind ihrer Natur nach variabel. Mit der vorgespannten Rollspindel des Servoantriebs verschwindet diese Variabilität. Da die Verbindung vom Motor bis zur Werkzeugspitze eine durchgehende Säule aus straff ineinandergreifenden Stahlgewinden ist, erreicht die Maschine eine mechanische Steifigkeit, die Fluidsysteme nicht erreichen können. Wenn das Programm befiehlt, den Stößel bei 4,125 Zoll zu stoppen, bewegt sich die Mutter entlang der Spindel und stoppt exakt bei 4,125 Zoll – nicht bei 4,126, nicht bei 4,124. Die Mechanik selbst driftet nicht. Reine mechanische Antriebe haben allerdings Grenzen. Der Versuch, 300 Tonnen über eine Spindel zu übertragen, würde eine derart massive Mechanik erfordern, dass sie unpraktisch wäre – deshalb verwenden riesige Werftpressen weiterhin hybride Hydrauliksysteme. Doch für die meisten präzisen Blechbearbeitungen unter 100 Tonnen macht die Kugelspindel das Biegen mathematisch vorhersagbar. Die Mechanik arbeitet einwandfrei, aber sie ist nur ein Teil des Systems. Wenn die Spindel die Kraft liefert – was bestimmt dann genau, wann sie stoppen muss?
Die Fünf-Schritte-Sequenz eines Servobiegens: Von der CNC-Anweisung zur Präzision im Mikrometerbereich
Schritt 1: Die digitale Anweisung — Wie der Motor sofort seine genaue Position kennt
Wenn Sie morgens eine ältere hydraulische Abkantpresse einschalten, besteht der erste Schritt darin, die Maschine zu "referenzieren". Sie drücken das Pedal und fahren den Stößel nach oben, bis er einen physischen Endschalter berührt, damit der Computer die Position des Werkzeugs bestimmen kann. Eine moderne Servopresse eliminiert diesen Schritt. Sie stützt sich auf einen Absolutwertgeber – einen Sensor, der direkt auf der Motorwelle montiert ist und eine einzigartige digitale Signatur für jeden Bruchteil eines Grads der Drehung ausliest. In dem Moment, in dem Sie den Hauptschalter einschalten, kennt der Antrieb seine exakte Position bis auf den Mikrometer genau. Wenn Sie ein Programm laden und das Pedal drücken, öffnet die CNC nicht einfach ein Ventil und setzt voraus, dass sich der Stößel mit der richtigen Geschwindigkeit bewegt. Stattdessen sendet sie eine hochpräzise digitale Koordinate an den Servoantrieb und teilt einen einzigen Zoll der erforderlichen Stößelbewegung in Millionen diskrete, zählbare elektrische Impulse. Doch eine digitale Koordinate ist nur abstrakte Daten – wie bewirkt diese Berechnung physisch das Herunterziehen des Stößels, ohne auch nur einen Bruchteil dieser Präzision zu verlieren?
Für Leser, die von dieser schrittweisen Abfolge aus eine übergeordnete Perspektive einnehmen und die Grundlagen erneut betrachten möchten, bietet dieser technische Überblick über wie eine Abkantpresse funktioniert hilfreichen Kontext zur Entwicklung von hydraulischen Referenzsystemen hin zu vollständig CNC-gesteuerten Servoplattformen. Hersteller wie ADH Machine Tool, dessen Portfolio vollständig auf CNC-basierte Biege- und Blechbearbeitungslösungen ausgerichtet ist und durch kontinuierliche F&E-Investitionen unterstützt wird, konzipieren diese Systeme so, dass Absolutwertgeber, digitale Koordinaten und Regelkreise keine Zusatzfunktionen, sondern Kernarchitektur sind. Das Verständnis dieses übergeordneten Rahmens macht die im ersten Schritt beschriebene Präzision in der Praxis deutlich anschaulicher.
Schritt 2: Kugelgewindetrieb-Umwandlung — Drehmoment in lineare Abwärtskraft umwandeln
Der Servomotor empfängt jene Millionen Impulse und setzt sich in Gang. Da er von der zuvor beschriebenen starren Mechanik abhängig ist, sind die Berechnungen während des Arbeitshubes exakt. Besitzt der Kugelgewindetrieb eine Steigung von 10 Millimetern, entspricht eine vollständige 360-Grad-Drehung des Motors genau 10 Millimetern Abwärtsbewegung. Es gibt keine Flüssigkeitskompression oder Verzögerung – nur ein festes, unveränderliches Verhältnis, das Rotationsmoment in lineare Kraft umwandelt. Bei breiteren Maschinen treiben zwei Servomotoren verstärkte Riemen- und Riemenscheibensysteme an. Diese riemengetriebenen Anordnungen wenden dieselben festen Verhältnisberechnungen an, verteilen das Drehmoment gleichmäßig über die gesamte Länge des Stößels und verhindern so, dass sich die Mitte unter hoher Tonnage durchbiegt. Der Motor dreht sich, die Steigung bestimmt die genaue Bewegung, und der Stempel bewegt sich mit mathematischer Präzision auf die V-Matrize zu. Doch was geschieht, wenn dieser kontrollierte Abwärtshub auf den Stahl trifft und der Widerstand abrupt zunimmt?
Schritt 3: Die Rückkopplungsüberprüfung — Was der Encoder während des Hubs überwacht

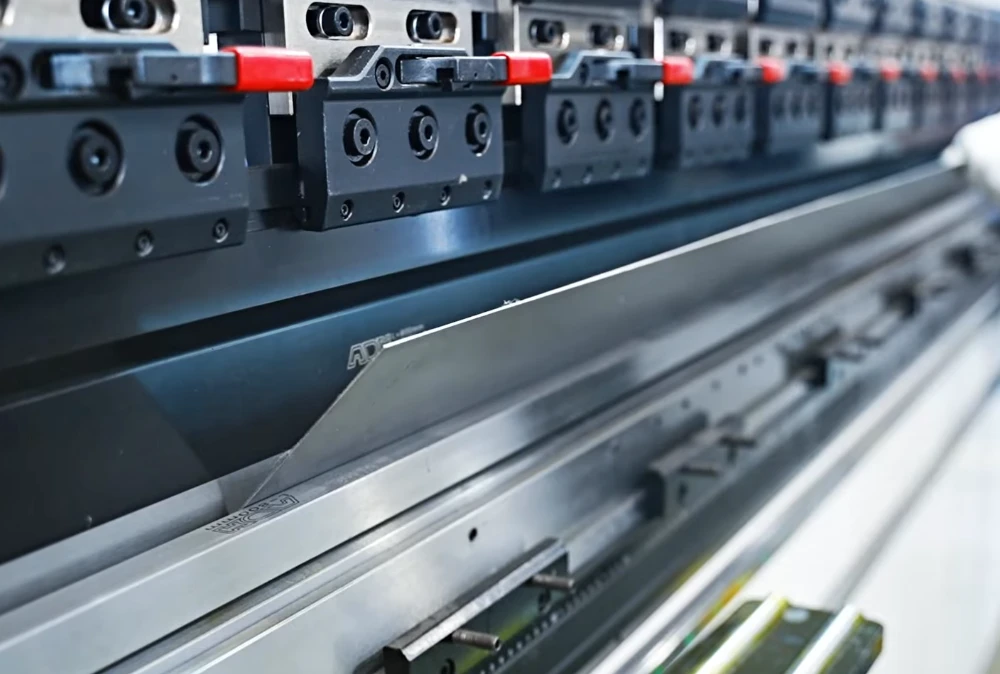

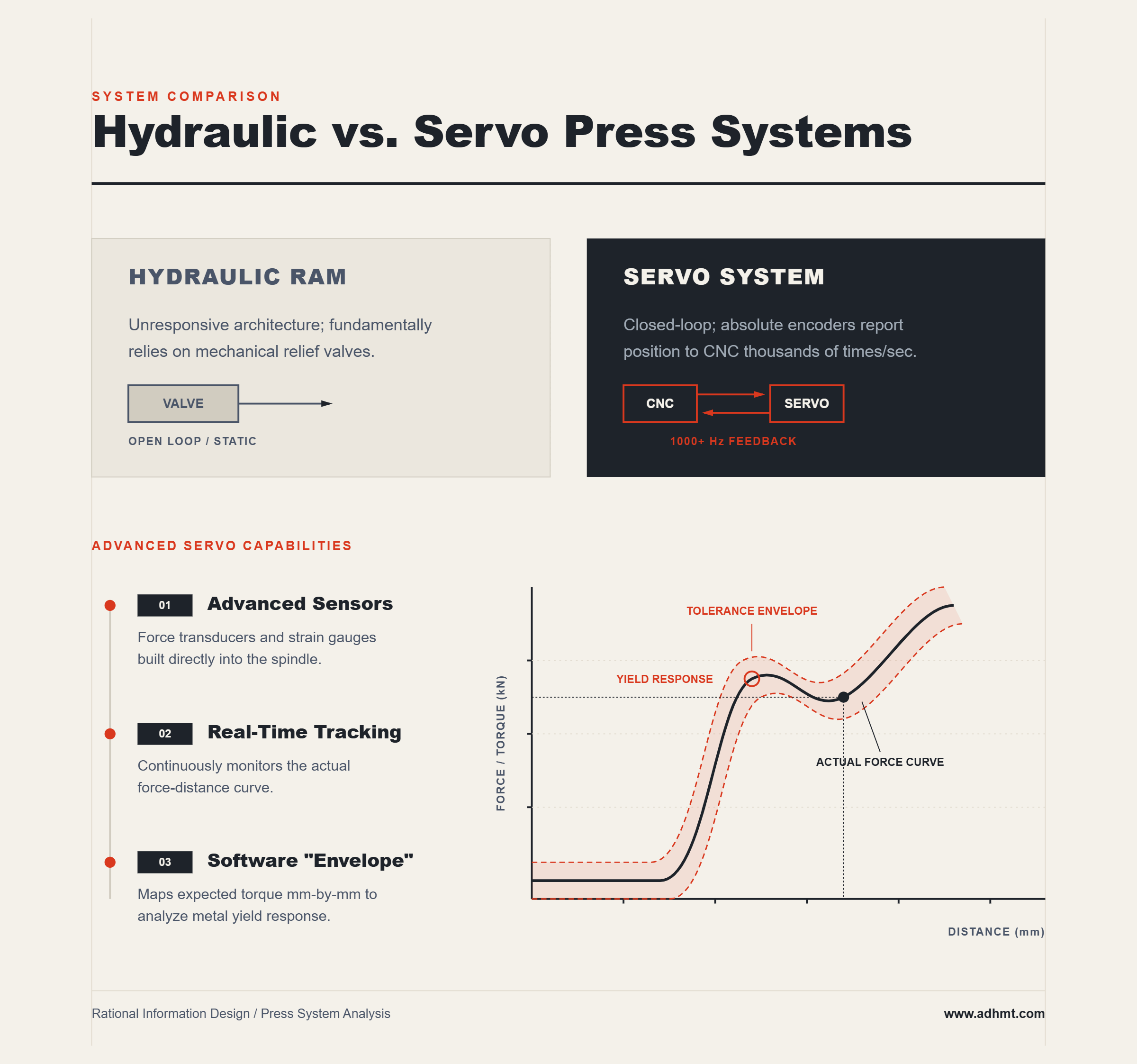

Ein hydraulischer Stößel reagiert im Prinzip nicht auf Rückmeldungen; er fährt nach unten, bis der Flüssigkeitsdruck ein mechanisches Entlastungsventil erreicht. Ein Servosystem hingegen überwacht seine Bewegung kontinuierlich. Wenn der Stempel das Blech berührt, meldet der Absolutwertgeber die genaue Position des Motors tausendfach pro Sekunde an den CNC-Controller zurück. Diese fortlaufende Zwei-Wege-Kommunikation bezeichnet man als geschlossenen Regelkreis. Fortschrittlichere Servopressen überwachen nicht nur die Position. Sie integrieren Kraftsensoren und Dehnungsmessstreifen direkt in die Spindel, um die tatsächliche Kraft-Weg-Kurve in Echtzeit zu verfolgen. Die Software erstellt eine "Hüllkurve" – eine detaillierte Karte darüber, wie viel Drehmoment an Millimeter 2,1 im Vergleich zu Millimeter 2,5 der Biegung erforderlich sein sollte. Die Maschine erkennt, wie das Metall voraussichtlich reagiert, wenn es nachgibt. Was tut das Steuerungssystem, wenn diese Kraftkurve stärker ausfällt als erwartet?

Schritt 4: Mikroanpassungen in Echtzeit — Widerstände korrigieren, bevor Fehler entstehen
Stellen Sie sich vor, Ihr Satz aus 16-Gauge-Edelstahl ist heute um wenige Tausendstel Zoll dicker als gestern. Eine Hydraulikmaschine würde weiterhin Flüssigkeit in den Zylinder drücken, bis sie ihr Drucklimit erreicht, und das Teil aufgrund des zusätzlichen Materialvolumens in der Matrize wahrscheinlich überbiegen. Das geschlossene Regelkreissystem des Servos erkennt die Abweichung sofort. Sobald der Stempel das dickere Material berührt, registrieren die Dehnungsmessstreifen einen Drehmomentsprung einen Bruchteil einer Millisekunde, bevor der Stößel überhaupt verzögern kann. Der Antrieb liefert umgehend mehr elektrischen Strom an den Servomotor, erhöht das Drehmoment dynamisch, um den Widerstand zu überwinden, und hält dabei die exakt programmierte Abwärtsgeschwindigkeit ein. Er gleicht Materialschwankungen in Echtzeit aus und passt sein Drehmoment tausendfach pro Zoll Bewegungsstrecke an. Wenn der Antrieb seine Kraft kontinuierlich verändert, um das Material auszugleichen, wie stellt er sicher, dass der endgültige Biegewinkel exakt bleibt?
Schritt 5: Der präzise Stopp — Warum die Endposition wichtiger ist als die Spitzentonnage
Die Tonnage bestimmt nicht die Biegegenauigkeit; die Eindringtiefe tut es. Der Servo fährt den Stößel nach unten und gleicht den Widerstand des Materials aus, bis der Absolutwertgeber bestätigt, dass die vom CNC angegebene Mikrometerposition erreicht ist. Da keine kompressible Flüssigkeit vorhanden ist, die sich entspannen muss, stoppt der Kugelgewindetrieb sofort, sobald der Motor bremst. Diese starre Metall-zu-Metall-Verriegelung gewährleistet eine Wiederholgenauigkeit von ±0,01 mm. Blech ist jedoch ein Naturmaterial und federt nach Entlastung unvorhersehbar zurück. Die mechanische Positionierung der Maschine ist exakt, aber der Stahl verhält sich variabel. Um dies auszugleichen, nutzt die CNC die präzise Steuerung des Kugelgewindetriebs, um Mikroanpassungen vorzunehmen – sie fährt um einen weiteren Zehntausendstel Zoll nach unten, um zu überbiegen und zu kompensieren. Bei hochwertigen Maschinen fügen Hersteller optional Lasermesssysteme zur Winkelbestimmung hinzu – Sender, die an den Seiten des Stößels angebracht sind und den physikalischen Winkel in Echtzeit messen, um die Rückfederung automatisch zu kompensieren. Unabhängig davon, ob diese fortschrittlichen Laser verwendet oder die Kompensation manuell am Bildschirm eingestellt wird – der präzise Stopp funktioniert aufgrund dieser starren mechanischen Verriegelung. Wenn Sie das Fußpedal loslassen, fährt der Stößel in die obere Totpunktlage zurück und der Motor stoppt einfach. Da die physischen Gewindegänge des Kugelgewindetriebs den Stößel in Position halten, gibt es an der Maschine nichts, das bei Nichtbetrieb unter Druck bleiben muss – keine Flüssigkeit, keine Pumpe, keine Leerlaufbelastung. Diese starre mechanische Schleife sichert nicht nur Ihren Biegewinkel, sondern verändert grundlegend die Energiedynamik der Maschine in dem Moment, in dem Sie den Fuß vom Pedal nehmen. Für Fertiger, die diese geschlossene Präzisionsebene in die tägliche Produktion übertragen möchten, bietet eine vollständig CNC-basierte Lösung wie die CNC‑Abkantpresse von ADH Machine Tool integriert fortschrittliche Biegekontrolle in hochwertige Blechbearbeitungsprozesse und verbindet Mikrometergenauigkeit beim Stopp mit skalierbarer Automatisierung.
Die Leerlauffallen der Energie: Warum Ihre Maschine zwischen den Biegungen keinen Strom verbrauchen sollte
Betrachten Sie, was tatsächlich geschieht, wenn Sie kein Metall biegen. Sie prüfen eine technische Zeichnung. Sie drehen ein schweres Blech aus 10-Gauge-Stahl um. Sie wischen Öl von Ihren Handschuhen. Die Energieeinsparungen einer Servopresse sind keine Marketingaussage; sie ergeben sich direkt aus der oben beschriebenen Kugelgewindetrieb-Architektur. Da die Maschine auf starre mechanische Komponenten angewiesen ist, um den Stößel in Position zu halten, muss sie keinen künstlichen Druck aufrechterhalten, nur um stationär zu bleiben.

Der hydraulische Standby-Fehler: Für eine Pumpe zahlen, während Sie ein Blech laden
Eine traditionelle hydraulische Abkantpresse lässt sich mit einem Auto vergleichen, das an einer roten Ampel steht, während ein Ziegelstein das Gaspedal gedrückt hält. Der Hauptantriebsmotor läuft dauerhaft, um die Hydraulikpumpe unter Spannung zu halten. Selbst wenn der Stößel sich oben im Hub befindet, pumpt die Pumpe weiterhin Öl in den Verteiler, nur um den Systemdruck aufrechtzuerhalten. Warum? Weil das Fluid in dem Moment bereitstehen muss, in dem Sie das Fußpedal drücken. Wenn die Pumpe abschaltet, fällt der Druck ab, und der Stößel kann nicht arbeiten.
Folglich zahlen Sie Strom, während Sie eine komplexe Zeichnung studieren. Sie zahlen, während Sie die Anschlagfinger einstellen. Sie zahlen, während Sie einen Schluck Kaffee nehmen. Während einer typischen Schicht verbringt eine Maschine möglicherweise nur zwanzig Prozent ihrer Zeit aktiv mit dem Biegen von Metall. In den restlichen achtzig Prozent des Tages zahlen Sie effektiv für Hochspannungsstrom, nur um Hydrauliköl warm und zirkulierend zu halten.

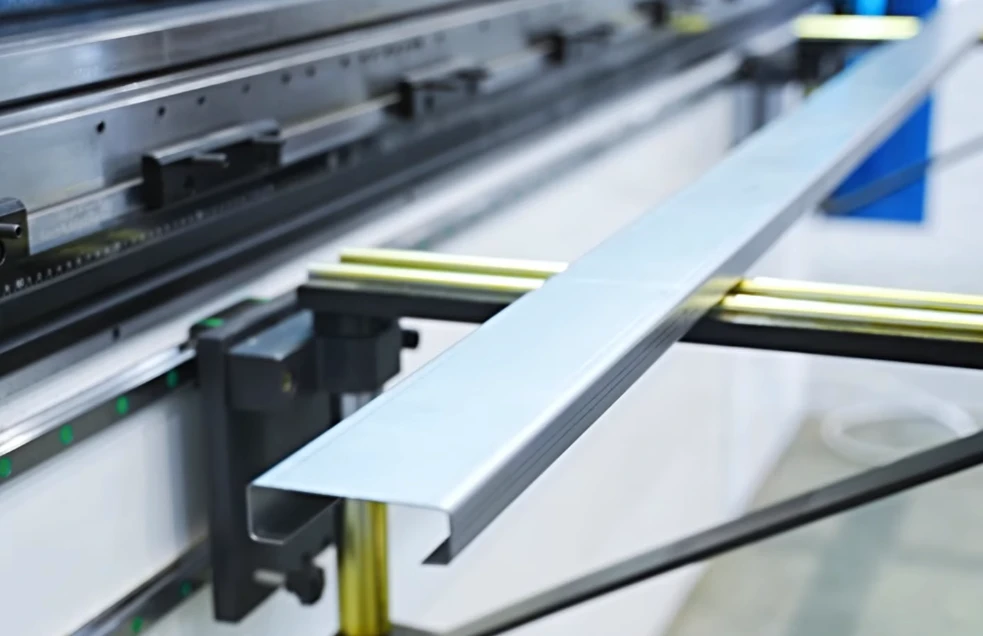

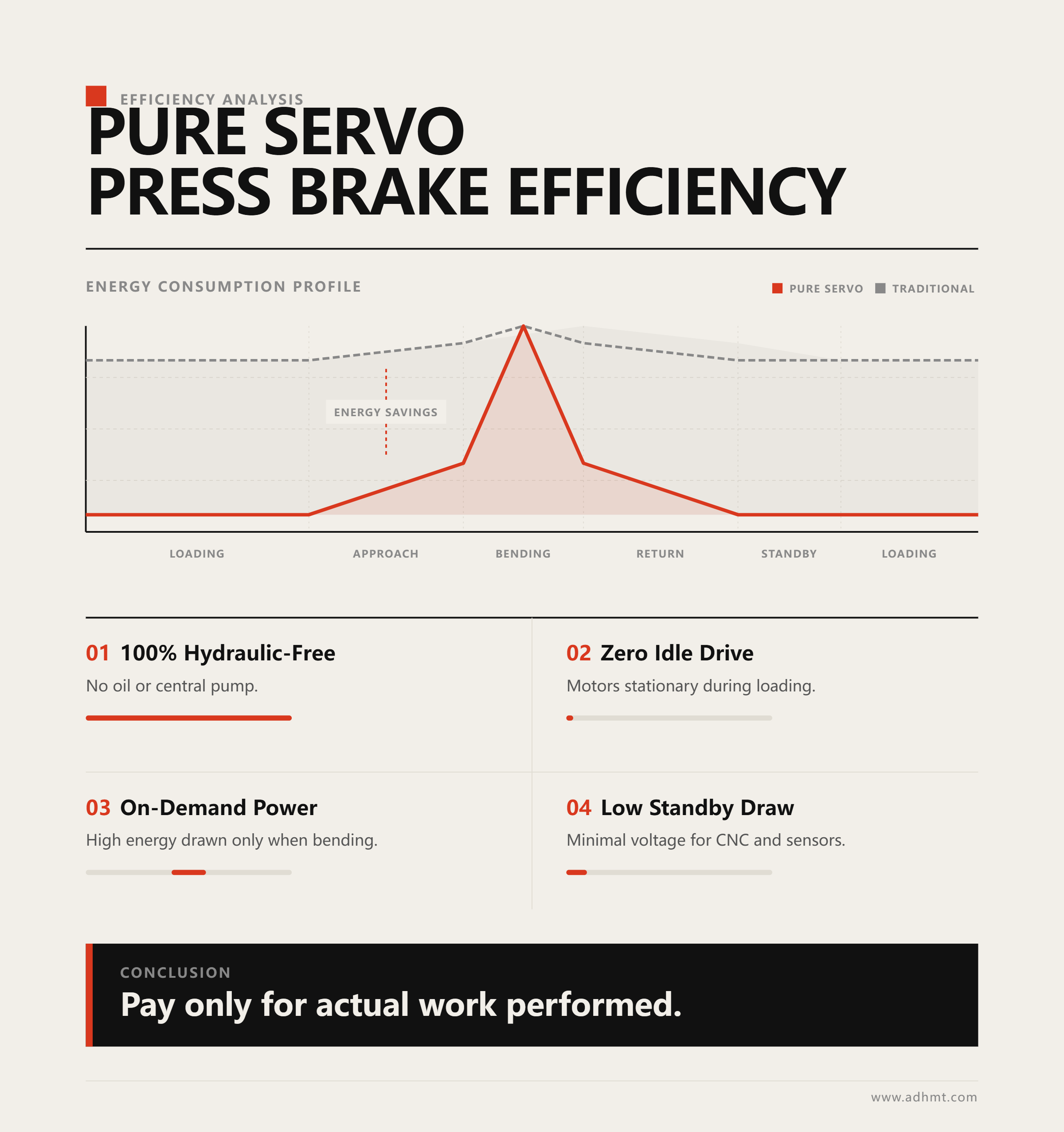

Die "On-Demand"-Realität: Stromverbrauch nur, wenn sich der Stößel bewegt
Eine reine Servopresse verändert diese Gleichung, indem sie Hydrauliköl vollständig eliminiert. Es gibt kein Öl, das unter Druck gehalten werden muss. Es gibt keine zentrale Pumpe, die auf das Öffnen eines Richtungsventils wartet. Wenn Sie ein Blech laden, bleiben die Hauptantriebsmotoren vollständig stillstehend.
Die Maschine zieht nur in dem präzisen Moment, in dem die Kugelumlaufspindel zu rotieren beginnt, einen hohen Strom.
Ja, der CNC-Bildschirm bleibt eingeschaltet, und die Sensoren des geschlossenen Regelkreises ziehen eine minimale Spannung, um die Position des Stößels zu überwachen. Das System muss aktiv bleiben, um Mikrobewegungen in der Mechanik zu erkennen. Der große Energiestoß, der erforderlich ist, um physisch Stahl zu biegen, tritt jedoch nur bei Bedarf auf. Sie drücken das Pedal, der Strom steigt sprunghaft an, der Motor dreht sich, und das Metall gibt nach. Sie lassen los, und der Energieverbrauch sinkt wieder auf ein Minimum. Sie zahlen nur für die Arbeit, die tatsächlich ausgeführt wird.

Beeinflussen diese Energieeinsparungen tatsächlich das Ergebnis einer kleinen Werkstatt?
Wenn Sie eine Hochproduktionswerkstatt betreiben, die täglich Tausende kleiner Halterungen herstellt, sind die Energieeinsparungen offensichtlich. Aber was ist, wenn Sie eine kleinere kundenspezifische Werkstatt führen? Ist die Eliminierung der Bereitschaftsenergie wirklich von Bedeutung, wenn Ihr gesamtes Biegevolumen geringer ist?
Absolut. Tatsächlich ist es sogar noch wichtiger. Maßgeschneiderte Arbeiten erfordern mehr Zeit für die Einrichtung komplexer Werkzeuge, die Inspektion der Erstmustermaße und die Anpassung von Programmen. Ihre Leerlaufzeit ist naturgemäß höher. Eine hydraulische Maschine bestraft Sie im Grunde dafür, sich die Zeit zu nehmen, eine Einrichtung zu perfektionieren, indem sie Ihre Stromrechnung währenddessen kontinuierlich erhöht. Eine Servomaschine gibt Ihnen die Freiheit, sich auf Präzision zu konzentrieren, ohne finanziell bestraft zu werden. Sie senkt die Grundbetriebskosten, hält die Werkstatt kühler, indem sie die Erzeugung hydraulischer Wärme vermeidet, und minimiert den Verschleiß der Antriebskomponenten. Diese sparsame, bedarfsgesteuerte elektrische Effizienz ist jedoch weder magisch noch grenzenlos. Der direkte mechanische Antrieb, der einen Servo bei 50 oder 100 Tonnen so effizient macht, stößt auf strenge physikalische Grenzen, wenn er eine einen Zoll dicke Platte aus schwerem Stahl biegen soll.
Die Tonnage-Grenze: Wo direkte Mechanik der Hydraulik weichen muss
Eine reine Servopresse ist im Wesentlichen eine große, motorbetriebene Schraubzwinge. Jeder Bruchteil einer Umdrehung der Spindel übersetzt sich in einen mathematisch garantierten Millimeter Kompression. Diese absolute mechanische Steifigkeit ist genau der Grund, warum sie perfekte Teile produziert.
Es ist auch genau der Grund, warum sie sich selbst zerstören würde, wenn sie zu stark beansprucht wird.
Wir wissen, dass das Direktantriebssystem bei dünneren Materialien einwandfrei funktioniert. Reine Elektromaschinen liefern regelmäßig 40 Tonnen Kraft über ein vier Fuß langes Bett mit vollständiger Präzision, und größere Modelle können bis zu 100 Tonnen über zehn Fuß skalieren, ohne Öl zu verwenden. Sie dominieren Anwendungen im Bereich Blechbearbeitung. Wenn Sie jedoch über 10-Gauge-Aluminium hinausgehen und eine einen Zoll dicke Platte aus Baustahl betrachten, ändert sich die Physik des Biegens grundlegend. Sie formen das Metall nicht mehr vorsichtig – Sie zwingen es durch reine, intensive Druckkraft zum Nachgeben.
Angesichts dessen, dass das Produktportfolio von ADH Machine Tool auf der 100% CNC basiert und hochentwickelte Szenarien in den Bereichen Laserschneiden, Biegen, Rillenfräsen und Scheren abdeckt, für Teams, die hier praktische Optionen bewerten, Große Abkantpresse ist dies der nächste relevante Schritt.

Wenn Kugelumlaufspindeln vollkommen präzise sind, warum ist dann keine 500-Tonnen-Biegemaschine ein reiner Servo?
Um zu verstehen, warum wir nicht einfach größere Kugelumlaufspindeln bauen, müssen Sie verstehen, wie sich die Kraft über eine Maschine verteilt. Die maximale Tonnage ist nicht nur eine rohe Gesamtzahl; sie wird als Begrenzung in Tonnen pro Fuß definiert.
Stellen Sie sich vor, Sie stehen vor einer 240-Tonnen-Maschine. Wenn Sie diese Kraft über ein zwölf Fuß langes Stück Baustahl verteilen, bewältigt die Maschine dies problemlos. Wenn Sie jedoch versuchen, einen zwei Fuß langen Abschnitt einer schweren Platte zu biegen, der 150 Tonnen Kraft erfordert, konzentrieren Sie enormen Druck auf einen kleinen Bereich. Sie überschreiten leicht die sichere Grenze der Maschine von 25 Tonnen pro Fuß.
Wenn Sie diesen Fehler bei einer herkömmlichen hydraulischen Biegemaschine machen, funktioniert die Flüssigkeit wie ein Stoßdämpfer. Da das Biegen mit Hydraulik dem Schieben einer Box mit einem großen Schwamm ähnelt, enthält das System eine eingebaute Toleranz. Die Flüssigkeit absorbiert lokale Belastungsspitzen. Wenn der Druck zu stark ansteigt, öffnet sich ein hydraulisches Entlastungsventil, leitet das Öl um und stoppt den Stößel, bevor sich der Stahlrahmen verformt.
Eine Kugelumlaufspindel hat kein Entlastungsventil.
Sie ist eine starre und unerbittliche mechanische Verbindung. Wenn Sie einer reinen Servobiegemaschine den Befehl geben, 200 Tonnen über eine konzentrierte Zwei-Fuß-Spanne anzuwenden, wird die CNC den Befehl ohne Frage ausführen. Der Motor erzeugt Drehmoment, die Spindel dreht sich, und da keine Flüssigkeit vorhanden ist, um den lokalen Druckstoß zu absorbieren, kann der mechanische Kern der Maschine brechen. Die Gewinde können abscheren. Die Wälzlager können kollabieren. Um 500 Tonnen konzentrierte Kraft auszuhalten, müsste eine Kugelumlaufspindel so groß wie ein Mammutbaumstamm sein, was sie zu schwer machen würde, um die schnelle Beschleunigung und Mikrometer-Präzision zu liefern, die die Wahl eines Servos überhaupt erst gerechtfertigt haben.
Der Hybridkompromiss: Der Mittelweg für schwere, dicke Plattenbearbeitung
Diese physikalische Einschränkung bringt Schwerfertigungsbetriebe in eine schwierige Lage. Sie wollen die elektrische Effizienz und den leisen Betrieb eines Servosystems, benötigen aber gleichzeitig die robuste, kraftvolle Leistungsfähigkeit von Hydraulikflüssigkeit, um dicken Stahl zu biegen.
Die Industrie hat dieses Problem mit der Hybridbiegemaschine gelöst.
Anstatt den Stößel direkt mit einer Kugelumlaufspindel anzutreiben, behält eine Hybridmaschine die großen Hydraulikzylinder bei, ändert jedoch die Art und Weise, wie das Öl zugeführt wird. Ein speziell dafür vorgesehener Servomotor ist direkt auf einer bidirektionalen Hydraulikpumpe montiert. Wenn Sie das Pedal drücken, dreht sich der Servomotor und drückt Flüssigkeit in den Zylinder. Wenn Sie das Pedal loslassen, stoppt der Motor sofort. Dadurch entfallen der zentrale Öltank, der ständig laufende Hauptantriebsmotor und die Energie, die im Leerlauf verschwendet würde.
Angesichts dessen, dass das Produktportfolio von ADH Machine Tool auf der 100% CNC basiert und hochentwickelte Szenarien in den Bereichen Laserschneiden, Biegen, Rillenfräsen und Scheren abdeckt, für Teams, die hier praktische Optionen bewerten, Tandem-Abkantpresse ist dies der nächste relevante Schritt.
Sie behalten die rohe Kraft der Hydraulikflüssigkeit bei, während Sie präzise steuern, wann diese Kraft angewendet wird. Sie bietet zwar nicht die absolute mechanische Steifigkeit einer reinen Direktantriebskugelumlaufspindel, verhindert jedoch, dass Sie beim Unterbiegendicken von Platten eine halbe Million Dollar teure Maschine zerstören.
Chargengröße vs. Materialstärke: Die Formel, die bestimmt, ob ein Servoantrieb in Ihre Werkstatt gehört
Die Entscheidung, wo ein reiner Servoantrieb in Ihre Werkstatt passt, hängt letztlich von den physikalischen Eigenschaften des Metalls und der Größe Ihrer Produktionsserie ab. Wenn Sie eine große Charge einer halbzölligen Platte mit Unterbiegen bearbeiten, benötigen Sie Hydraulikflüssigkeit. Sie brauchen diesen Dämpfungseffekt, um die erforderliche Tonnage zu bewältigen.
Wenn Sie diese Kompromisse für Ihre eigene Material- und Chargenmix abwägen, ist der nächste praktische Schritt, Ihre Zeichnungen und Tonnageanforderungen mit einem technischen Team zu überprüfen, das sowohl in CNC-Servo- als auch in Hydraulikplattformen tätig ist. ADH Machine Tool bietet ein 100% CNC-basiertes Portfolio mit fortschrittlichen Biegelösungen und zugehöriger Blechautomatisierung, unterstützt durch eine engagierte F&E-Abteilung für Abkantpressen und intelligente Ausrüstung. Sie können das Team kontaktieren, um Ihre Anwendung zu besprechen und herauszufinden, welche Konfiguration am besten zu Ihrem Arbeitsvolumen, Ihren Genauigkeitszielen und Ihren langfristigen Produktionszielen passt.
Wenn Sie jedoch einen kurzen Lauf mit 16-Gauge-Edelstahl und einer Zeichnung mit einem Dutzend komplexer Winkel erhalten, möchten Sie keinen Dämpfungseffekt. Sie möchten das mechanische System, das wir gerade beschrieben haben. Sie möchten, dass der Motor die Kugelspindel dreht und den Stößel mit präziser Metall-auf-Metall-Bewegung nach unten treibt. Sie möchten, dass die Rückkopplung im geschlossenen Regelkreis die Maßstäbe liest, und Sie möchten eine exakte, positive Stoppgenauigkeit am unteren Ende des Hubs. Sie schätzen nicht länger mit erhitztem Öl, sondern steuern eine starre, fünfstufige mechanische Schleife. Jetzt, da Sie verstehen, was hinter dem CNC-Bildschirm passiert, sind Sie bereit, das Pedal zu betätigen und hochwertige Teile herzustellen.
