Tandem-Abkantpresse

Tandem-Abkantpresse

Das Tandemsystem ermöglicht den gleichzeitigen oder unabhängigen Betrieb von zwei Maschinen, die üblicherweise bei der Herstellung von großen Werkstücken wie Lichtmasten, Kommunikations- und Strommasten und Baumaschinen eingesetzt werden. Im Vergleich zu großen Einzelmaschinen bietet es eine einfachere Installation und schnellere Produktionszeiten, was es zu einer überlegenen Option für Unternehmen mit hohen Produktionsanforderungen macht.
EIN ANGEBOT ANFORDERN
Tandem-Abkantpresse

Video

Sehen Sie sich das Video unten an, um mehr zu erfahren.

CNC-Steuerung

Zweifelsohne ist die Steuerung das Gehirn der gesamten Maschine. Unser Unternehmen bietet hochwertige Steuerungen von renommierten Marken wie Delem, ESA und Cybelec an. Diese Steuerungen werden aus angesehenen Fertigungszentren in den Niederlanden, Italien bzw. der Schweiz importiert.
Der effiziente Algorithmus optimiert den Biegezyklus, verkürzt die für die Einrichtung der Arbeitsschritte erforderliche Zeit und verbessert die Gesamteffizienz, insbesondere bei der Stapelverarbeitung.
Außerdem kann das System sowohl 2D- als auch 3D-Grafikbearbeitung unterstützen.
Angebot anfordern
CNC-Steuerung

Hydraulisches System

Hierbei handelt es sich um ein elektrohydraulisches Servo-Synchron-Hydraulik-Steuerungssystem mit einem kompakten Hydraulikzylinderabstand. Sie zeichnet sich durch eine robuste Fähigkeit zur Bewältigung exzentrischer Lasten, eine hohe Synchronisationsgenauigkeit, niedrige Kosten und ein hohes Leistungsdichteverhältnis aus.
Der Druck des Hydrauliksystems kann so eingestellt werden, dass die für den praktischen Einsatz erforderliche Biegekraft erreicht wird.
ADH verwendet das renommierte Hydrauliksystem der deutschen Marke Hawei, das für seine hohe Effizienz und geringe Ausfallrate bekannt ist.
Angebot anfordern
Hydraulisches System

Motor

Wie allgemein bekannt, sind Servomotoren aufgrund ihres geringen Energieverbrauchs, ihrer hohen dynamischen Leistung und ihrer Fähigkeit, die Effizienz der Maschinenproduktion zu steigern, zum Industriestandard geworden. Im Vergleich zu herkömmlichen Motoren können Servomotoren bis zu 35% an Energie einsparen und bieten den Kunden die Vorteile einer hohen Effizienz und niedriger Betriebskosten.
Darüber hinaus bieten wir einen energieeffizienten Motor von Siemens, Deutschland, an, der den täglichen Produktionsanforderungen unserer Kunden gerecht wird. Dieser Motor arbeitet im Vergleich zu herkömmlichen Motoren mit einem deutlich höheren Wirkungsgrad und bietet eine optimale Lösung für die Bedürfnisse unserer Kunden.
Angebot anfordern
Motor

Ölpumpe

Unsere Ölpumpe ist aus hochfestem Gusseisen gefertigt und verfügt über ein einzigartiges Design zur Geräuschreduzierung. Sie ist unempfindlich gegenüber Ölverschmutzung und hat eine lange Lebensdauer.
Angebot anfordern
Ölpumpe

Hinteranschlag

Um eine präzise Bewegungsgenauigkeit der X-Achse zu gewährleisten, verwenden wir importierte Kugelumlaufspindeln und lineare Führungsschienen, die die herkömmlicher Gewindestangen übertreffen.
Der Hinteranschlag arbeitet mit einem synchronen Riemenscheibenmechanismus, der von einem Servomotor und nicht von einem Schrittmotor gesteuert wird.
Das gesamte Hinteranschlagsystem wird bei hoher Temperatur gehärtet, um innere Spannungen zu beseitigen und die Plastizität und Zähigkeit des Metalls zu verbessern. Dieses Verfahren stellt sicher, dass die Verformung des Rahmens die Genauigkeit nicht mehr beeinträchtigt und eine optimale Leistung gewährleistet.
Angebot anfordern
Hinteranschlag

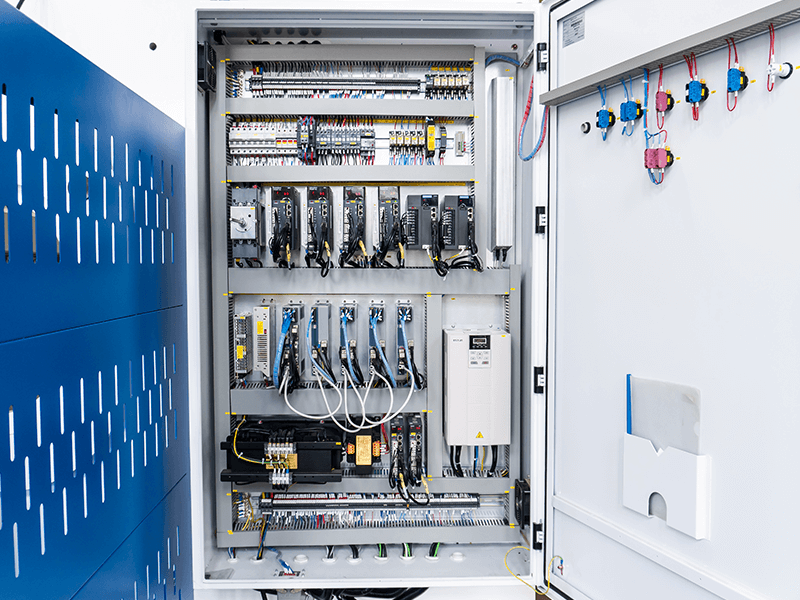

Elektrische Teile

Es verwendet authentische, aus Frankreich importierte Schneider-Komponenten, die für ihre Stabilität, Haltbarkeit und lange Lebensdauer bekannt sind.
Ausgestattet mit einer adaptiven Original-Elektrikbox von Estun zeichnet sich dieses System durch eine robuste Entstörungsfunktion und eine konstante elektrische Leistung aus.
Angebot anfordern
Elektrische Teile

Krönung

Dieses unabhängig konzipierte System berechnet die Ausgleichswerte auf der Grundlage der Gesamtverformung des Stößels und des Arbeitstisches. Dieses Verfahren stellt sicher, dass die Verformungskurve des Bettes perfekt mit der Kompensationskurve übereinstimmt, was eine gleichbleibende Geradheit und einen gleichbleibenden Winkel des Produkts garantiert.
Angebot anfordern
Krönung

Stanzen und Matrizen

Die Auswahl von Abkantstempeln und Matrizen ist ein wichtiges Thema, das vor der Auftragserteilung besprochen werden sollte. Jede gewünschte Biegeform wird durch den Einsatz eines geeigneten Satzes von Stempeln und Matrizen erreicht. Wir bieten eine Reihe von geeigneten Werkzeugen an, um die verschiedenen Biegeanforderungen unserer Kunden zu erfüllen.
Angebot anfordern
Stanzen & Matrizen

Doppelseitige Schnellklemme

Optimieren Sie Ihre Produktionszeit durch schnelles Auswechseln des oberen Stempels.
Angebot anfordern
Doppelseitige Schnellklemme

Blattverfolger

Der vordere Träger wird von einem Paar linearer Führungsschienen gehalten.
Während das Werkstück gebogen wird, sorgt der Mechanismus des Blechmitnehmers dafür, dass es sich gleichmäßig dreht und der gewünschten Form folgt. Diese komplizierte Bewegung wird durch das CNC-System erleichtert, das sowohl den Winkel als auch die Geschwindigkeit des Blechabnehmers genau berechnet und steuert. Darüber hinaus kann der Blechabwickler nahtlos entlang der linearen Führungsschiene gleiten, so dass er sich mühelos sowohl nach links als auch nach rechts bewegen kann.
Die Höhe kann manuell eingestellt werden, um unterschiedliche Werkstückgrößen aufzunehmen, und die vorderen und hinteren Positionen können ebenfalls manuell eingestellt werden, um mit verschiedenen unteren Matrizenaussparungen übereinzustimmen.
Angebot anfordern
Blattverfolger

Technische Daten

Sollten Sie weitere Informationen zu bestimmten Parametern benötigen, zögern Sie bitte nicht, uns zu kontaktieren.
ModellBiegekraftBiegen Länge
(A)
Vorauseilende GeschwindigkeitWidder-GeschwindigkeitRücklaufgeschwindigkeitSäulenabstand
(B)
Kehlentiefe
(D)
Schlaganfall
(C)
Höhe der Öffnung
(E)
HauptmotorGewichtDimension
EinheitKNmmmm/smm/smm/smmmmmmmmKWTonL*B*H mm
50T/130050013002201316011203001504605.54.51800*1500*2300
70T/160070016002201316013003001504605.55.32300*1600*2500
70T/250070025002201316020503001504605.563100*1600*2500
80T/250080025002201214520503001504607.56.53100*1600*2600
110T/250011002500220121602050400200480118.53100*1800*2600
110T/320011003200220121602700400200480118.53800*1800*2600
110T/400011004000220121603100400200480119.54600*1800*2600
110T/41001100410022012160360040020048011104700*1800*2700
135T/32001350320022010130270040020048011103800*1800*2700
135T/40001350400022010130310040020048011114600*1800*2700
135T/41001350410022010130360040020048011114700*1800*2700
170T/3200170032001601010027004502004801511.83800*2000*2800
170T/40001700400016010100310045020048015134600*2000*2800
170T/4100170041001601010036004502004801513.54700*2000*2800
220T/3200220032001609105260045020048018.5133800*2200*2850
220T/4000220040001609105310045020048018.5154600*2200*2850
250T/3200250032001008.510026004502505402216.53800*2000*2900
250T/4000250040001008.5100310045025054022194600*2100*3100
250T/5000250050001008.5100380045025054022235600*2150*3150
250T/6000250060001008.5100480045025054022256600*2150*3150
300T/320030003200808.511026005002505702219.53800*2250*3200
300T/400030004000808.5110310050025057022214600*2500*3400
300T/500030005000808.511038005002505702227.55600*2500*3400
300T/600030006000808.5110480050025057022316600*2500*3400
400T/32004000320080880260050030061030233800*2700*3500
400T/40004000400080880310050030061030304600*2700*3500
400T/50004000500080880380050030061030325600*2700*3500
400T/60004000600080880480050030061030386600*2700*3500
500T/400050004000808.590310050030061037374600*2700*3500
500T/500050005000808.590380050030061037425600*2700*3500
500T/600050006000808.590480050030061037486600*2700*3600
600T/400060004000808.585310060032065045484600*3300*3900
600T/500060005000808.585380060032065045525600*3300*3900
600T/600060006000808.585480060032065045586600*3300*3900
600T/700060007000808.585560060032065045687600*3300*3900
700T/600070006000808.585490060032070055786600*3500*4000
800T/60008000600080890460060032080030*2796600*3500*4000
800T/70008000700080890560060032080030*27600*3500*4200
800T/80008000800080890660060032080030*28600*3600*4500
800T/1000080001000080890780060032080030*210600*3600*4900
