Entra en cualquier taller de fabricación cuando un torno CNC arroje un error de placa base, y probablemente verás a un maquinista desacoplar el husillo, agarrar los volantes de mano y terminar la pieza. La computadora falla, pero la máquina continúa como un trozo de hierro girando. Es un recurso tranquilizador. Pero cuando ese mismo taller compra su primera dobladora de prensa computarizada, el gerente de producción inevitablemente señala un interruptor en la consola etiquetado como "Manual" y asume que existe el mismo recurso. No es así. Esa suposición ha descarrilado más programas de producción de los que puedo contar.

Relacionado: Operación de la prensa plegadora
Relacionado: La Guía de la Dobladora de Prensa Cero Defectos

La "Falacia del Torno": Por qué los compradores esperan que las dobladoras CNC tengan un modo manual de emergencia

En el área de integración, a esto lo llamamos la "falacia del torno". Si quitas el controlador de una fresadora Bridgeport o de un torno Haas, aún existen enlaces mecánicos que conectan la mano humana con una herramienta de corte. La computadora es simplemente un intermediario rápido y preciso. Como los gerentes de taller han pasado décadas confiando en estos respaldos físicos, proyectan la misma arquitectura sobre su equipo de chapa metálica. Suponen que una dobladora de prensa CNC es simplemente una dobladora mecánica tradicional vestida con controles digitales.

La Brecha de Expectativas: Por qué apagar la computadora no te deja con una máquina funcional

Piensa en una dobladora mecánica antigua como en una vieja Cessna. Cuando el piloto tira del mando, un cable de acero mueve físicamente los alerones. Si falla la radio, el avión sigue volando. Sin embargo, una dobladora de prensa CNC moderna se asemeja a un caza de control electrónico. Cuando el operador pisa el pedal, no está abriendo una válvula ni acoplando un embrague. Simplemente está enviando una solicitud digital a una computadora.

El pedal es una sugerencia, no una orden directa.

Si el controlador se apaga, el vínculo físico entre el operador y el ariete desaparece efectivamente. Te quedas con una máquina muy costosa completamente inmovilizada. Entonces, ¿por qué parece prometer lo contrario?

Si no puede doblar manualmente, ¿por qué hay un interruptor de "Modo Manual" en la consola?

Observa el selector en una dobladora CNC estándar y verás claramente una configuración etiquetada como "Posición 1: Manual". Es quizá la pieza de plástico más mal entendida en el taller. Cuando un trabajo urgente está retrasado y el programador está enfermo, un gerente frustrado puede accionar ese interruptor esperando eludir el software y doblar un soporte a ojo. En cambio, la máquina se niega a completar un ciclo completo. Ese interruptor nunca fue diseñado para anular la computadora. Existe únicamente para permitir al operario bajar el ariete en pequeños incrementos para alinear las herramientas, verificar espacios o realizar una prueba de doblez en material de descarte. La computadora permanece activa —monitorizando, calculando y limitando estrictamente lo que se le permite hacer a la hidráulica—. Entonces, ¿qué permite exactamente la máquina en este modo?

Desplazamiento vs. Doblado: Dónde la arquitectura de control establece el límite

En modo "manual", estás desplazando el ariete, no doblando una pieza. El desplazamiento es una función de configuración. Mueve la herramienta a una velocidad muy baja, a menudo requiriendo que el operador mantenga presionado un botón de la consola mientras pisa el pedal, permitiendo detenerse a mitad de carrera para comprobar la alineación entre el punzón y la matriz. Es deliberadamente lento, fuertemente restringido y totalmente gobernado por los parámetros de seguridad del controlador. El doblado, en cambio, requiere control dinámico de tonelaje, aproximación a alta velocidad y reversión precisa en el punto muerto inferior —todo coordinado simultáneamente entre múltiples cilindros hidráulicos—. Esa sincronización no puede reproducirse con simples movimientos del pedal. Incluso en modo manual, si la computadora no ha sido programada con el espesor del material y los parámetros de las herramientas, no permitirá la presión necesaria para formar el metal. Esta completa dependencia de la autorización digital nos obliga a examinar lo que ocurre realmente dentro del colector hidráulico cuando se presiona el pedal.

La Realidad Hidráulica: Por qué desconectar el controlador inmoviliza el ariete

Abre el colector hidráulico de una dobladora mecánica de los años 80 y verás una simple válvula de control direccional. Se presiona el pedal, el carrete se mueve, el fluido circula y el ariete desciende. Es plomería en su forma más sencilla. Abre el colector de una dobladora CNC moderna y esa sencillez desaparece. En lugar de un solo carrete mecánico, hay una red de válvulas servo proporcionales que no permiten que pase aceite sin una corriente eléctrica continua y modulada con precisión.

Válvulas proporcionales vs. enlaces mecánicos: ¿Quién controla realmente el tonelaje?

Las máquinas heredadas utilizaban una gran barra de torsión de acero para obligar a los cilindros hidráulicos izquierdo y derecho a moverse juntos. Era un enlace mecánico de fuerza bruta, asegurando que si un lado del ariete se movía, el otro era arrastrado junto con él. Las máquinas CNC eliminaron esa barra de torsión por completo para permitir doblados complejos, descentrados y con inclinación programable. Para sustituir ese enlace físico de acero, dependen de válvulas proporcionales. Estas válvulas no simplemente abren o cierran; regulan el fluido hidráulico en incrementos infinitamente variables basados en señales de voltaje cambiantes enviadas desde la computadora.

El pedal del operador ya no controla directamente el flujo de aceite.

En su lugar, envía una solicitud al procesador, que calcula el voltaje exacto necesario para abrir las válvulas lo suficiente para lograr el tonelaje programado. Eludir el controlador no concede el control manual sobre las válvulas; elimina el voltaje, haciendo que las válvulas se cierren bajo una fuerte presión de resorte. El sistema hidráulico está efectivamente inoperativo sin una señal digital. Esta completa dependencia del procesador es lo que evita que los cilindros izquierdo y derecho separen la máquina bajo una carga desigual.

El Problema de Sincronización Y1/Y2: ¿Puede un operador humano equilibrar un ariete dividido?

Coloca una placa de acero de 2 pies y 1/4 de pulgada de espesor completamente en el lado izquierdo de un ariete de 10 pies y comienza un doblez. En una máquina tradicional, la barra de torsión resistía la carga desigual. En una dobladora CNC, el cilindro izquierdo (Y1) encuentra una resistencia física considerable mientras el cilindro derecho (Y2) se mueve contra el aire vacío. Sin intervención, el lado derecho descendería más rápido que el izquierdo, torciendo el ariete, trabando las guías y potencialmente dañando el bastidor de la máquina. Para evitar esto, el controlador detecta la resistencia e inmediatamente restringe el flujo de aceite hacia Y2, reduciendo su descenso para igualar exactamente la velocidad de Y1.

Dado que el portafolio de productos de ADH Machine Tool es 100% basado en CNC y cubre escenarios de alta gama en corte por láser, doblado, ranurado, cizallado, para los equipos que evalúan opciones prácticas aquí, Plegadora en tándem es el siguiente paso relevante.

Esta corrección ocurre cientos de veces por segundo.

Un operario humano no puede detectar una desviación de 0.010 pulgadas entre los cilindros izquierdo y derecho, y mucho menos ajustar manualmente dos válvulas hidráulicas independientes para corregirla en tiempo real. La limitación no se trata de fuerza ni de habilidad; es la imposibilidad de que el tiempo de reacción humano siga el ritmo de la dinámica de fluidos a alta presión. La máquina requiere un microprocesador simplemente para mantener el paralelismo del ariete durante una carrera básica. Logra este exigente acto de equilibrio confiando en un flujo continuo y microscópico de retroalimentación física.

Posicionamiento en lazo cerrado: por qué la máquina se niega a moverse sin retroalimentación constante

Examine los bastidores laterales internos de cualquier prensa plegadora CNC moderna y encontrará codificadores lineales de vidrio —a menudo llamados escalas— montados independientemente de la garganta de la máquina. Estas escalas miden la posición física del ariete con una precisión de 0.0004 pulgadas (10 micrones). A medida que el ariete desciende, transmiten datos de posición continuos al controlador, que compara constantemente la posición real de Y1 con la de Y2. Si Y2 avanza incluso una fracción de milímetro, el controlador ajusta el voltaje de las válvulas proporcionales para corregir la inclinación. Este es un sistema de lazo cerrado: ordenar, medir, ajustar, repetir.

Rompa el lazo, y la máquina se detiene.

Si se conectaran directamente las válvulas proporcionales para eludir el controlador —suministrando un voltaje constante para bajar manualmente el ariete—, las escalas lineales registrarían inmediatamente un movimiento no comandado. Dado que el sistema está diseñado para fallar de manera segura, cualquier discrepancia entre la posición programada y la lectura física de la escala provoca una descarga hidráulica inmediata, bloqueando el ariete en su lugar. La máquina está cableada físicamente para inmovilizarse antes que operar sin retroalimentación. Ese bloqueo hidráulico es solo el fundamento físico; la arquitectura de seguridad del software es igualmente inflexible al bloquear movimientos no verificados.

La arquitectura de seguridad y software: por qué el sistema no te permitirá evitarla

Considere programar un doblez de caja de 4 pulgadas de profundidad usando un punzón estándar tipo cuello de cisne de 2 pulgadas. En una prensa mecánica antigua, podrías presionar el pedal, llevar el útil hacia la matriz y romper el punzón. La máquina era indiferente; respondía solo a la fuerza aplicada. En una prensa plegadora CNC moderna, el controlador evalúa las geometrías de las herramientas, el espesor del material y la profundidad de la carrera antes de que la bomba esté totalmente presurizada. Si el software determina que una colisión es matemáticamente inevitable, el pedal se desactiva. Funciona como un veto digital. Dado que el hardware hidráulico depende completamente de los comandos del ordenador, no puedes obligar a la máquina a cometer un error. En esta arquitectura tipo “fly-by-wire”, los sistemas de seguridad no son añadidos; constituyen la máquina misma.

Protecciones ópticas y cortinas de luz: el límite físico ante la intervención manual

Observe el sistema de protección láser —como una unidad Lazer Safe o Fiessler— montado en el ariete. No son simples sensores fotoeléctricos como los de una puerta de garaje. Proyectan una zona óptica precisa a solo milímetros de la punta del punzón. Si un operador tradicional quisiera bajar el ariete lentamente hasta una línea trazada mientras sostiene una pieza pequeña peligrosamente cerca de la herramienta, podría simplemente eludir la protección o accionar un interruptor.

Intente eso en una prensa moderna.

El sistema láser se conecta directamente a un Controlador Lógico Programable (PLC) de Seguridad dedicado que opera de manera independiente de la interfaz CNC principal. Si el haz láser se interrumpe con un dedo, o si el perfil de la pieza no corresponde a la secuencia programada, el PLC de Seguridad corta inmediatamente la señal de habilitación de 24 voltios a las válvulas proporcionales hidráulicas. El ariete se detiene en milisegundos. No existe un interruptor físico para anular un PLC de Seguridad durante un ciclo de producción. Este requiere total cumplimiento con la secuencia de plegado programada. Cualquier intento de improvisar manualmente un doblez da como resultado una máquina que simplemente no cicla.

¿Qué ocurre realmente cuando el controlador CNC falla a mitad de turno?

Cuando el controlador CNC principal de un taller se congela o lanza un error fatal durante un turno, los gerentes a menudo piden al supervisor terminar el lote restante manualmente. Esto es lo que realmente sucede cuando la pantalla se apaga.

El PLC de Seguridad intercambia constantemente señales de confirmación con el controlador principal mediante un protocolo de red industrial como EtherCAT. Depende de una señal de latido constante. En el instante en que esa comunicación se detiene debido a un fallo de software o un malfuncionamiento de hardware, la arquitectura a prueba de fallos interviene. El sistema libera la presión hidráulica del circuito de descenso y activa las válvulas mecánicas de retención. Sin ese latido digital que confirme la gestión activa de las válvulas proporcionales, la máquina entra automáticamente en una parada dura inmediata e intransigente para evitar una caída fuera de control. Los ejes del tope trasero se bloquean, el ariete se detiene y el pedal se vuelve ineficiente. No existe una llave oculta que permita eludir una placa madre averiada.

La ilusión de operación de emergencia: ¿existe una alternativa segura y práctica?

Cuando una máquina se apaga, los gerentes suelen señalar el interruptor manual mencionado antes, esperando que proporcione una forma oculta de continuar la producción. No lo hace.

Activar ese interruptor no desconecta el ordenador ni elude el PLC de Seguridad. En cambio, inicia un estado estrictamente controlado en el que el PLC de Seguridad ejerce plena autoridad de veto. Considere el PLC de Seguridad como un auditor estricto e inflexible ubicado físicamente entre los controles del operario y las válvulas hidráulicas. En este estado manual, el PLC aplica un límite de seguridad fijo: restringe el ariete a una velocidad lenta y requiere botones de control a dos manos en el pedestal en lugar del pedal. Es una función de mantenimiento destinada únicamente a cambios seguros de herramienta o a liberar un punzón atascado. No se puede secuenciar el tope trasero, ni definir un punto muerto inferior para un ángulo de doblez exacto, ni ejecutar un ciclo de producción. Los bloqueos de seguridad permanecen totalmente activos, monitoreando cada milímetro de movimiento. Si intentas forzar un doblez, el PLC de Seguridad detecta la carga no autorizada y corta inmediatamente la energía de las válvulas. Si el "modo manual" es solo un estado de configuración digitalmente restringido, ¿qué controla exactamente el operario cuando se activa ese interruptor?

Lo que "operación manual" realmente significa en una prensa plegadora CNC moderna

Considere la palabra "manual" por un momento. En una fresadora Bridgeport antigua, la operación manual significa girar una rueda de mano de hierro fundido que engrana directamente con un husillo. Puedes sentir la holgura en la muñeca. Puedes percibir el vibrar del cortador en los antebrazos. En una prensa plegadora CNC moderna, "manual" es una etiqueta tranquilizadora impresa en un interruptor de plástico.

Cuando un operador cambia la consola al modo manual, no se activa ningún enlace mecánico. Girar una rueda manual electrónica puede producir un clic satisfactorio, pero esa respuesta táctil es completamente artificial: un tope de plástico que oculta una orden puramente digital. La computadora procesa la entrada, verifica los bloqueos de seguridad y, si se cumplen las condiciones, envía un micropulso de voltaje a las válvulas proporcionales. Funciona como una autorización digital. Nunca se desactiva el cerebro; simplemente se le pide que se mueva a un ritmo más lento.

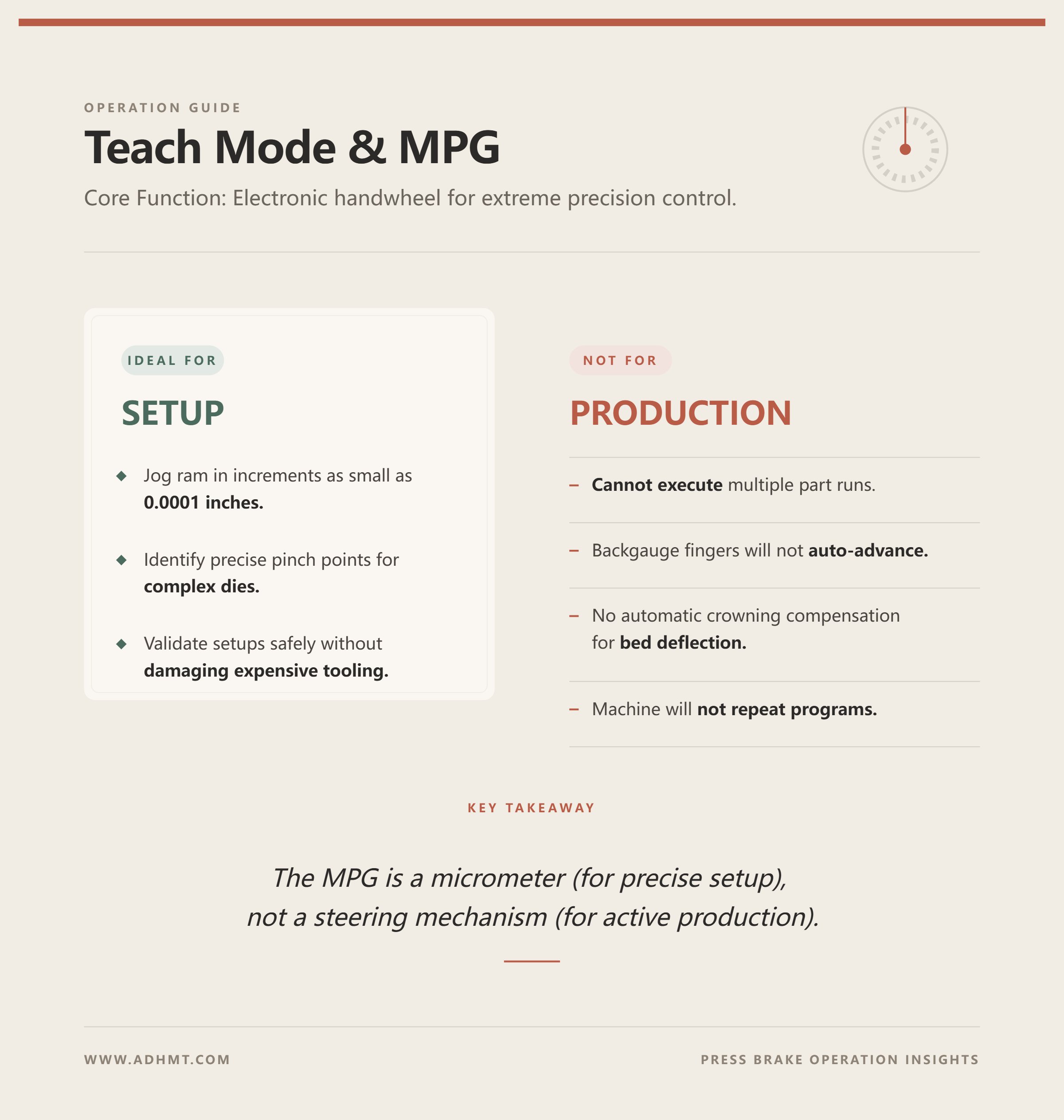

Modo de enseñanza y generadores de pulsos manuales: potentes para la configuración, no para la producción

Observe la rueda manual electrónica —el Generador de Pulsos Manual (MPG)— colgando del péndulo de control. En el "modo de enseñanza", un operador utiliza este dial para mover el carro hacia abajo en incrementos tan pequeños como diez milésimas de pulgada, a fin de identificar el punto de contacto exacto de una nueva matriz personalizada y compleja. Es sumamente eficaz para validar una configuración sin dañar herramientas costosas. Sin embargo, no puede usarse para doblar cincuenta soportes. Los dedos del tope trasero no avanzarán hasta la siguiente longitud de pestaña. El cilindro de coronado no compensará automáticamente la deflexión de la cama. La máquina no repetirá el programa. El MPG es un micrómetro, no un mecanismo de dirección.

Calibración y mantenimiento de herramientas: las únicas aplicaciones legítimas del manejo manual con rueda

Si no puede usarse para producir piezas, ¿por qué el gabinete eléctrico incluye un interruptor manual? Porque el acero es inflexible y las herramientas requieren intervención física directa.

Al instalar un punzón segmentado pesado, debe bajarse el carro lo suficiente para asentar las lengüetas en las abrazaderas antes de apretarlas. Si una placa gruesa se recupera elásticamente y se atasca contra la viga superior, el mantenimiento necesita un método para retraer lentamente el carro sin activar un retorno a alta velocidad que podría romper el punzón. Este es el propósito real del manejo manual. Funciona como un estado de recuperación y calibración. Se avanza gradualmente la hidráulica bajo estricta supervisión digital para realizar tareas mecánicas de mantenimiento.

Operación semiautomática: iniciada por el operador pero aún completamente controlada por computadora

Esto conduce al equivalente más cercano que una prensa moderna tiene a la producción manual: el modo semiautomático. En este modo, el operador carga el programa, pero la máquina se detiene al final de cada secuencia de doblado, esperando una presión deliberada del pedal para continuar.

Parece control. No lo es.

El operador simplemente actúa como un disparador biológico para la siguiente línea de código. El controlador CNC sigue determinando la velocidad de descenso, el punto muerto inferior exacto, la pausa de descompresión y la retracción del tope trasero. Usted elige cuándo cuándo ocurre el doblado, pero el software determina exactamente cómo cómo ocurre. Si el papel principal del operador en el modo semiautomático es marcar el ritmo de la máquina en lugar de guiarla, los gerentes deben dejar de verlos como artesanos tradicionales y comenzar a considerarlos gestores de procesos.

Replantear la redundancia del taller: lograr flexibilidad sin un plan de respaldo manual

Si el operador ahora actúa como un disparador biológico que marca el ritmo de un proceso digital, todo su marco de capacitación está desactualizado. Ya no se enseña a un nuevo empleado cómo “sentir” el rendimiento del metal a través del pedal o cómo forzar una lámina pesada en su posición. En cambio, se le enseña a interpretar una simulación 3D, secuenciar un tope trasero multieje y diagnosticar una biblioteca de herramientas. Las prensas plegadoras manuales requerían varios operarios para manipular placas pesadas, con riesgo de fatiga y piezas desechadas. El CNC elimina ese cuello de botella físico, pero requiere un tipo de protección operativa fundamentalmente diferente. Si la máquina falla, no se pueden asignar simplemente tres trabajadores fuertes para completar el lote. Su plan de contingencia ya no puede depender de una anulación mecánica. Entonces, ¿dónde puede un gerente cauteloso encontrar la flexibilidad que antes existía?

¿Es la máquina NC con "barra de torsión" el punto intermedio que realmente está buscando?

Ante el bloqueo digital total de una prensa CNC moderna, muchos gerentes dudan. Revisan el folleto de una máquina NC con barra de torsión—una estructura pesada con sincronización mecánica combinada con un controlador digital básico para el tope trasero.

Por ejemplo, el portafolio de productos de ADH Machine Tool se basa en el modelo 100% CNC y cubre escenarios de alta gama en corte láser, doblado, ranurado y cizallado; ADH Machine Tool mantiene un sistema completo de control de calidad y un proceso de producción disciplinado; para mayor contexto, consulte Prensa plegadora NC vs CNC.

Aunque pueda parecer un compromiso seguro, volver a la sincronización mecánica significa renunciar al coronado dinámico y al control independiente de cilindros que hacen rentable el doblado complejo y de alta tolerancia. La respuesta a la dependencia del CNC no es degradar el equipo para conservar un respaldo mecánico; es establecer una red de seguridad digital moderna.

Incremento del rendimiento vs. rigidez operativa: ¿qué riesgo realmente le cuesta más?

La preocupación por perder una alternativa manual proviene de un malentendido sobre la economía de la producción moderna. Configurar una prensa plegadora CNC completamente sincronizada —programar la secuencia de doblez, validar la simulación y realizar una prueba de desecho— puede añadir entre un 20 y un 30 por ciento más de tiempo inicial de preparación en comparación con un operador experimentado que se aproxima a una plegadora manual con una cinta métrica.

Dado que el portafolio de productos de ADH Machine Tool es 100% basado en CNC y cubre escenarios de alta gama en corte por láser, doblado, ranurado, cizallado, para los equipos que evalúan opciones prácticas aquí, Plegadora de gran tamaño es el siguiente paso relevante.

Eso puede parecer restrictivo. Pero considere lo que sigue.

Una vez que el programa está finalizado, el tiempo de ciclo por pieza se reduce aproximadamente a una quinta parte de lo que requiere un equipo manual. La máquina ejecuta cada secuencia con precisión, el tope trasero se mueve a la posición automáticamente y los errores causados por el cansancio desaparecen. El riesgo percibido de rigidez operativa —la incapacidad de "improvisar" cuando una máquina está fuera de servicio— se ve compensado por la pura producción posible cuando el sistema está funcionando. Si su prensa plegadora CNC puede completar el trabajo atrasado manual de una semana en un solo turno, ¿realmente importa que no pueda operarse con una manivela durante un corte de energía? Para los talleres que evalúan esa compensación, un sistema diseñado específicamente como un Prensa plegadora CNC de ADH Machine Tool —diseñado con resistencia de bastidor verificada y una arquitectura completamente basada en CNC en toda su línea de productos— ilustra cómo la precisión, la rigidez estructural y la automatización se traducen directamente en rendimiento, repetibilidad y retorno de inversión medible, en lugar de un compromiso operativo.

Claridad en lugar de compromiso: diseñe su taller en torno a la realidad, no a suposiciones

En un taller de fabricación moderno, la redundancia no reside dentro del gabinete eléctrico. Existe en su infraestructura de red, su utillaje estandarizado y sus sistemas de programación fuera de línea.

Si desea una estrategia de respaldo confiable, comience por estandarizar sus bibliotecas de herramientas en todo el taller. Cuando cada prensa plegadora CNC utiliza el mismo utillaje de precisión segmentado, una falla de máquina no detiene un trabajo. Combine esto con la programación fuera de línea. En lugar de que un operador programe un soporte complejo en la máquina mientras se pierde tiempo de producción, su equipo de ingeniería puede validar la secuencia de doblez, las verificaciones de colisiones y los movimientos del tope trasero en una simulación 3D antes de que se corte el material.

Para los talleres que evalúan cómo alinear su estrategia de equipos con el utillaje estandarizado y los flujos de trabajo de programación fuera de línea, las especificaciones detalladas de las máquinas pueden aclarar cómo se ve realmente la integración CNC en la práctica. El portafolio de ADH Machine Tool está completamente basado en CNC, abarcando soluciones avanzadas de plegado, corte por láser y automatización de chapa metálica diseñadas para entornos de producción coordinados y de alta eficiencia. Puede revisar los folletos técnicos, opciones de configuración y detalles del sistema aquí: Descargar los folletos técnicos.

Si el controlador de una máquina falla, no cambia a modo manual. Transfiere el archivo de trabajo verificado a otra plegadora, el operador instala las herramientas estandarizadas y la producción se reanuda en minutos. Esa es la verdadera flexibilidad. No vea la ausencia de un mecanismo de anulación manual como un defecto de diseño. Es una compensación intencional, que sustituye el arte impredecible del doblado de metal por la disciplina consistente y repetible de la manufactura digital.

Capacite a sus operadores para gestionar el software, organice su calendario para aprovechar el rendimiento y deje de depender de una alternativa mecánica que ya no existe. Si está evaluando cómo estructurar este tipo de redundancia centrada en CNC en el doblado, el corte por láser y la automatización general de chapa metálica, hable sobre su aplicación con el equipo de ADH Machine Tool y solicite una consulta técnica aquí: Contáctenos.
