I. Introducción

1.1 Breve descripción de los cortadores láser

A máquina de corte por láser es una herramienta de fabricación moderna de alta precisión y alta eficiencia. Utiliza un haz láser de alta densidad de energía como fuente de calor para cortar el material con precisión.

Este método de procesamiento sin contacto hace que se utilice ampliamente en diversos tipos de metales y en la industria de fabricación no metálica debido a su extraordinaria precisión, flexibilidad y adaptabilidad.

Los sistemas láser están controlados por programas informáticos, que pueden lograr prototipado rápido complejo en dos y tres dimensiones de formas geométricas, mejorando enormemente la eficiencia de producción y la calidad del producto.

1.2 Introducción al corte en ángulo

En el proceso de corte por láser, el corte normal generalmente se refiere a cortes rectos o curvos perpendiculares a la superficie de la pieza de trabajo. Muchas personas intentan ajustar sus cortadoras láser para realizar cortes perpendiculares. Sin embargo, con el avance de la técnica y las necesidades reales, la máquina de corte láser cuenta con la función de “cortar en ángulo”.

Cortar en ángulo con láser significa cortar el material no en ángulo recto, sino en un ángulo. Esta operación no solo puede lograr efectos distintivos que el corte tradicional no puede realizar, sino que también ofrece nuevos planes de solución para el ensamblaje estructural, la soldadura y la optimización funcional.

El corte por láser permite realizar cortes precisos. ¿Pueden los cortadores láser cortar en ángulo? La respuesta es sí. Una máquina de corte por láser puede cortar el material en varios ángulos, logrando diseños intrincados y biseles precisos.

Ⅱ. Perspectivas clave y cambio cognitivo: Rompiendo los límites del corte bidimensional

Al discutir si un cortador láser puede realizar cortes en ángulo, primero debemos ir más allá de la mentalidad excesivamente simplista de blanco o negro. Como alguien que ha trabajado en mecanizado de precisión durante muchos años, puedo afirmar con confianza: los láseres son totalmente capaces de realizar cortes en ángulo, y esta tecnología está redefiniendo los estándares de soldadura y ensamblaje en la manufactura avanzada. Sin embargo, para entender lo que realmente es posible, primero debemos aclarar los límites de “poder” y los compromisos físicos que esto conlleva.

2.1 La respuesta directa: ¿Sí—o depende?

Para cualquiera que busque esta pregunta, la respuesta depende completamente del nivel de equipo con el que se trabaje. Para mayor claridad, dividámoslo en tres categorías:

• Máquinas estándar de 3 ejes (la mayoría de los láseres de cama plana): capacidad limitada. Las máquinas típicas con ejes X/Y/Z están diseñadas para que el haz láser sea perpendicular a la pieza de trabajo. Aunque en teoría se puede inclinar la pieza utilizando dispositivos personalizados para simular un corte en ángulo, este enfoque está severamente limitado por el rango focal (recorrido del eje Z) y conlleva un alto riesgo de colisión del cabezal. Solo es adecuado para piezas pequeñas o ángulos poco pronunciados. Para tales máquinas, el veredicto estándar es: generalmente no, a menos que se apliquen modificaciones poco convencionales.
• Máquinas con capacidad de “corte en bisel” (2.5D): el punto de entrada industrial. Muchos cortadores láser de fibra de gama media a alta—especialmente aquellos por encima del rango de 6 kW—ofrecen opcionalmente cabezales de corte 3D o oscilantes. Estos permiten que el haz se incline dentro de ±45°, posibilitando cortes en bisel en forma de V o Y. En este caso, la respuesta es: definitivamente sí, y con una excelente eficiencia.
• Sistemas verdaderos de 5 ejes y cortadoras de tubos: los campeones todoterreno. En máquinas láser totalmente 3D de cinco ejes o sistemas dedicados al corte de tubos, el corte en ángulo forma parte de su propio ADN. Pueden manejar no solo planos inclinados, sino también intersecciones complejas, avellanados y superficies curvas. Aquí, la pregunta ya no es “¿puede cortar en ángulo?”, sino más bien “¿puede tu imaginación seguir el ritmo de la libertad de la máquina?”

2.2 ¿Por qué el corte en ángulo es imprescindible en la fabricación moderna?

Si los láseres estuvieran limitados a cortes verticales, la fabricación pagaría un alto costo oculto. La demanda de la industria por el corte en ángulo —especialmente el corte en bisel—proviene del impulso por comprimir y optimizar los procesos:

1. Una revolución en la preparación de soldaduras (Weld Prep): Este es el impulsor principal. En la soldadura de placas gruesas (>6 mm), los cortes verticales a menudo no logran una penetración completa. Tradicionalmente, el flujo de trabajo implicaba “corte por láser → fresado de bisel manual o CNC → soldadura”. Un cortador láser con capacidad de biselado puede producir biselados tipo V, X o K en una sola pasada, combinando tres pasos en uno. El resultado es una resistencia, consistencia y eficiencia de soldadura superiores en comparación con la preparación manual.
2. Mayor libertad de diseño: Los diseñadores pueden crear directamente orificios avellanados para cabezas de perno al ras, eliminando la necesidad de un taladrado secundario. En la fabricación de tubos y estructuras, los cortes angulados precisos permiten uniones a inglete sin holgura, haciendo que los componentes encajen entre sí tan perfectamente como bloques entrelazados.
3. Reducción de costos y aumento de eficiencia: Aunque las máquinas con capacidad de corte en ángulo requieren una inversión inicial más alta, industrias como la fabricación pesada, la construcción naval y la construcción en acero suelen recuperar el costo adicional en 12–18 meses gracias al ahorro en mano de obra, retrabajo y tiempo de producción.

2.3 Desafíos físicos fundamentales: espesor efectivo y forma del haz

Ahora que comprendemos tanto la viabilidad como la razón, debemos enfrentar el obstáculo fundamental: las leyes de la física. El corte en ángulo no es simplemente una cuestión de rotar la cabeza de corte: introduce dos desafíos exponenciales:

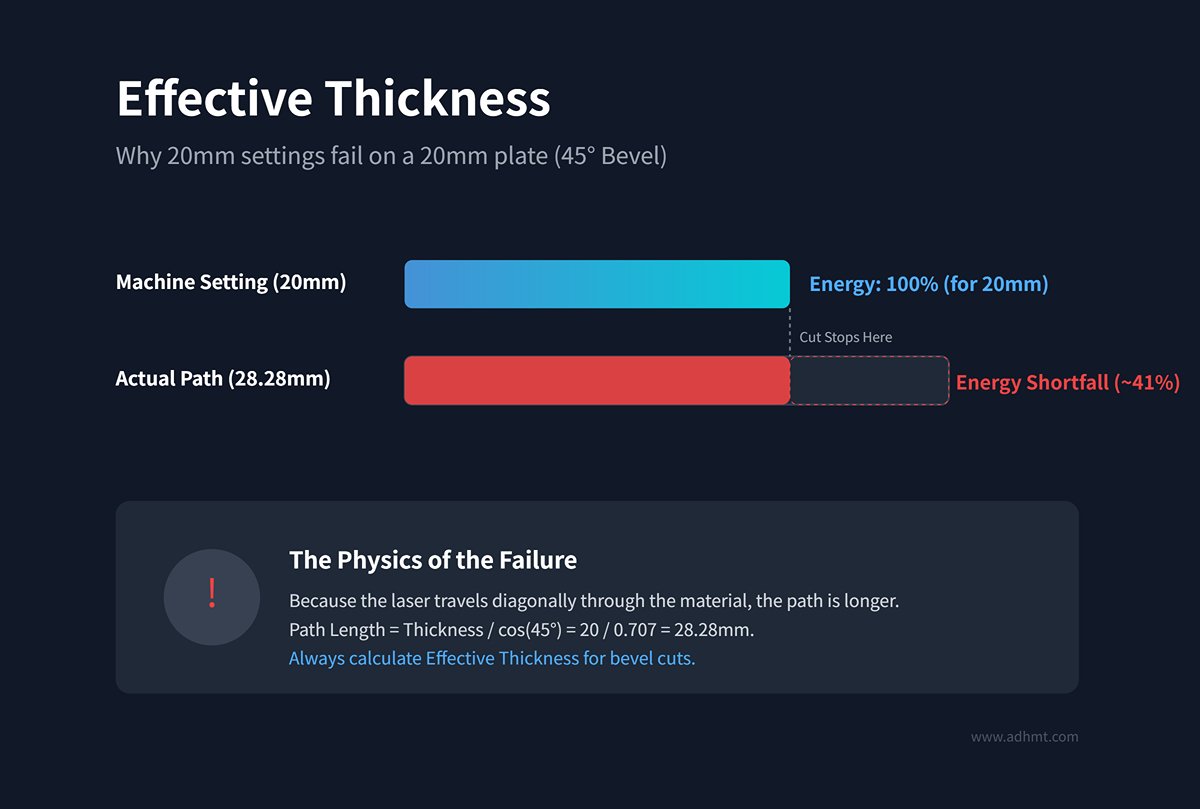

• La “Trampa Trigonométrica” y el Espesor Efectivo: Esta es quizás la idea errónea más común entre los principiantes. Cuando la cabeza de corte se inclina en un ángulo $\theta$, la longitud del recorrido que el láser debe penetrar —su espesor efectivo $t_{eff}$— cambia según $ t_{eff} = \frac{t}{\cos(\theta)} $. En la práctica: cortar una placa de acero de 20 mm con un bisel de 45° significa que el láser debe penetrar realmente 28.28 mm de material. No se pueden usar los mismos parámetros de proceso para un corte vertical de 20 mm: se necesitarán los ajustes para una placa de 30 mm. Ignorar esta realidad geométrica conduce directamente a cortes incompletos y acumulación excesiva de escoria.
• Distorsión del Haz: La sección transversal de un haz láser suele ser circular. Cuando incide perpendicularmente sobre el material, la energía se concentra; cuando se inclina, ese punto circular se estira formando una elipse.
  • Dilución de Energía: A medida que aumenta el área del punto, la densidad de potencia (W/cm²) disminuye significativamente.
  • Inestabilidad de calidad: La combinación de una menor densidad de energía y un mayor espesor efectivo agrava los problemas de calidad. Por ello, los procesos avanzados de corte en ángulo suelen emplear enfoque adaptativo o modelado del haz tecnologías para compensar estas pérdidas físicas.

Resumen del Capítulo: El corte láser en ángulo no solo es factible, sino que representa una evolución inevitable en la fabricación avanzada. Sin embargo, exige un cambio del “pensamiento plano 2D” al “pensamiento espacial 3D”, junto con una comprensión profunda de cómo el ángulo afecta tanto el espesor del material como la densidad de energía. A continuación, exploraremos la jerarquía del hardware y las estrategias de selección que hacen posible este proceso.

Ⅲ. Ecosistema de Hardware: Niveles de Equipos y Estrategias de Selección para Corte en Ángulo

Desde las “modificaciones de garaje” al estilo bricolaje hasta los sistemas avanzados de cinco ejes, las capacidades del hardware determinan directamente si el corte en ángulo se convierte en un impulso de productividad o en un generador de defectos. Para los responsables de la toma de decisiones, comprender los niveles de equipo y las limitaciones físicas es el primer paso para evitar inversiones desperdiciadas.

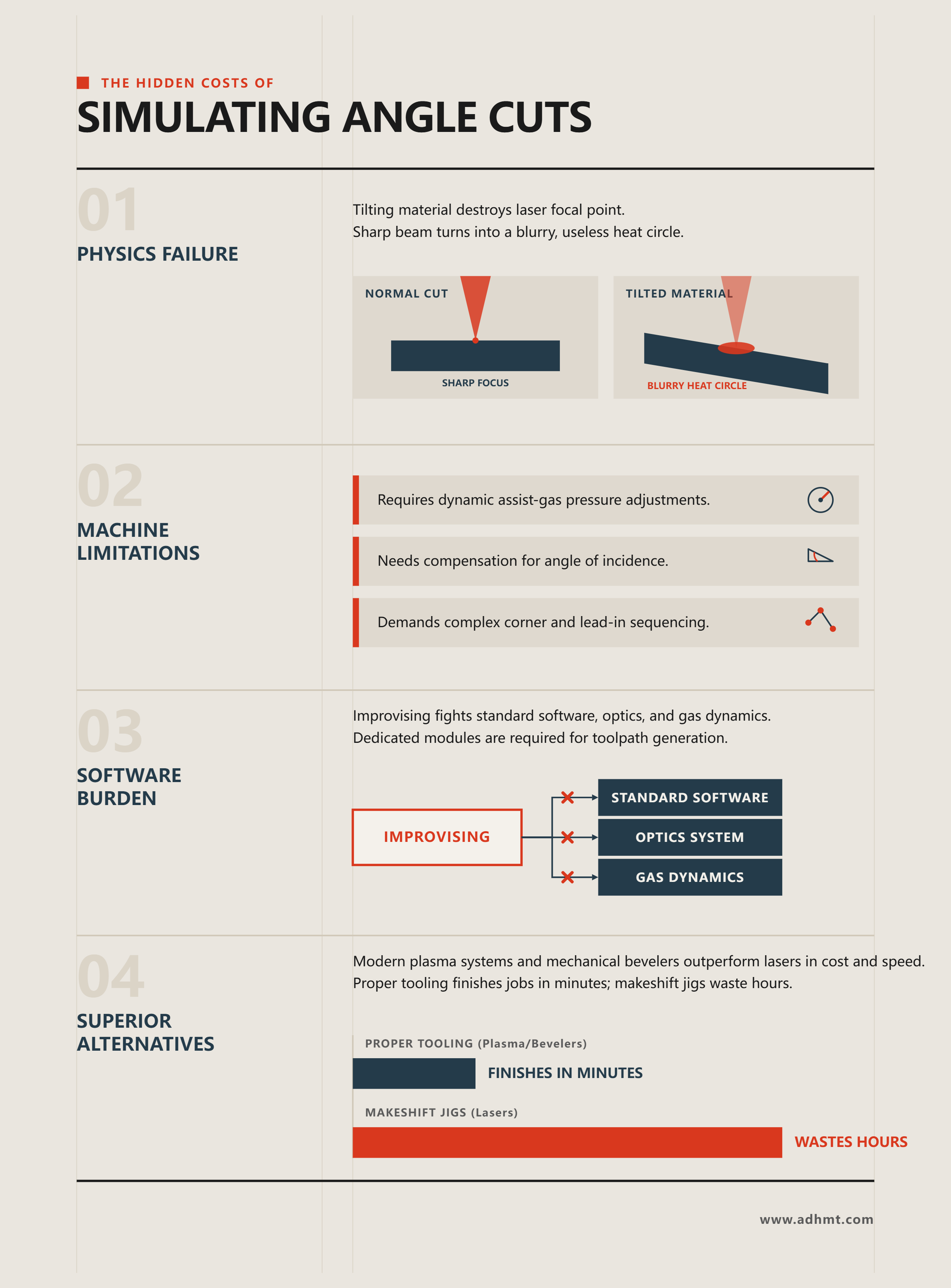

3.1 Las Soluciones Alternativas y Limitaciones de los Cortadores Láser de 3 Ejes

Para la mayoría de las fábricas equipadas solo con máquinas láser planas estándar (X/Y/Z de tres ejes), la respuesta típica a solicitudes de corte en ángulo (por ejemplo, uniones de 45°) es experimentar con un enfoque “asistido por fijación”. Aunque teóricamente viable, este método está plagado de riesgos prácticos.

• El Truco del Dispositivo de Fijación—Cómo Funciona: Dado que el cabezal de corte no puede inclinarse, los operadores construyen una fijación inclinada para bloquear la pieza de trabajo en un ángulo, permitiendo efectivamente que el haz láser golpee la superficie “verticalmente”.”
• Defectos Fatales y Costos Ocultos:
  • Falla del Sensor (Desglose del Control de Altura Capacitivo): Los cabezales láser estándar dependen de sensores capacitivos para mantener una distancia constante entre la boquilla y la pieza de trabajo. Estos sensores están calibrados para superficies planas y horizontales. Cuando la pieza se inclina, la pared lateral de la boquilla a menudo se aproxima a la superficie antes que la punta, haciendo que el sistema lea mal la altura y provocando choques del cabezal, que pueden destruir el cuerpo cerámico o el conjunto de la boquilla.
• Desglose de la Dinámica de Fluidos: El gas auxiliar (oxígeno o nitrógeno) debe ser coaxial con la ranura y ser inyectado con fuerza para expulsar el material fundido. Cuando la pieza está inclinada, el flujo de aire descendente rebota lateralmente—como el agua al golpear un tobogán—sin penetrar eficazmente el corte. Esto genera una acumulación pesada de escoria en la parte inferior o, en casos graves, cortes incompletos que comprometen la calidad.
• El Bloqueo Matemático del Eje Z Dinámico: Una máquina convencional de 3 ejes no puede mantener una trayectoria X–Y recta mientras ajusta simultáneamente el eje Z de forma lineal para seguir una pendiente. A menos que se escriba manualmente un código G extremadamente complejo, el software de anidamiento estándar simplemente no puede generar trayectorias de herramienta tridimensionales de este tipo.

Conclusión: Convertir una máquina de 3 ejes para corte en bisel solo es adecuado para producciones muy pequeñas con cortes rectos simples—y aun así, se corre el riesgo de dañar el equipo. Para la fabricación a escala industrial, esta no es una solución viable.

3.2 Sistemas Sincrónicos de Cinco Ejes: La Solución de Grado Industrial

Aquí es donde compiten los líderes de la industria como Mazak, Trumpf y Bystronic. El verdadero corte en bisel es mucho más que simplemente añadir dos motores adicionales: representa la profunda integración de la ingeniería mecánica y el control algorítmico.

• Maestría Cinemática: La Danza Central RTCP: Un sistema de cinco ejes introduce un eje C (rotación de 360° alrededor del eje Z) y un eje B (movimiento de inclinación del cabezal). Pero su verdadera esencia radica en RTCP—Control del Punto Central de Herramienta Giratoria. Cuando el eje B se inclina, el punto focal del láser se desplaza drásticamente en el espacio físico. El algoritmo RTCP ordena a los ejes X, Y y Z realizar compensaciones a nivel de milisegundos, garantizando que “la cabeza se mueva, pero el enfoque permanezca bloqueado con precisión en el mismo punto del material.” Sin este algoritmo, en el momento en que la cabeza se inclina, el enfoque se desviaría varios milímetros del objetivo.
• La física detrás de la ‘rotación infinita’: Muchos folletos de marketing presumen de “rotación infinita”, pero la física cuenta una verdad más dura. El cable de fibra de alta potencia que conecta la fuente láser con la cabeza de corte es tan rígido como una manguera; si la cabeza girara sin fin como un ventilador, la fibra se torcería y se rompería casi al instante.
  • Mecanismo de desenrollado: La mayoría de las cabezas de corte 3D industriales (como la Precitec ProCutter 3D) solo pueden girar dentro de ±360° o ±720°. Una vez que alcanzan ese límite, la máquina debe detenerse y girar rápidamente en sentido inverso para “desenrollar” la fibra. Esto interrumpe el corte continuo y reduce la eficiencia.
  • Tecnología de junta rotativa óptica: Algunos sistemas de gama ultraalta utilizan juntas rotativas ópticas para lograr una rotación verdaderamente continua. Sin embargo, esto introduce pérdida de inserción —degradando la calidad del haz— y conlleva costos de mantenimiento significativos. Como resultado, dicha tecnología sigue siendo poco común en láseres de alta potencia.
• Prevención de colisiones mediante gemelo digital: Una cabeza de corte de cinco ejes se mueve de manera impredecible por el espacio y puede golpear fácilmente chatarra deformada o fijaciones. Por ello, las máquinas de gama alta vienen equipadas con sistemas de simulación virtual (a menudo basados en algoritmos de ModuleWorks). Antes de presionar el botón de inicio, el sistema ya ha ensayado digitalmente el 100% del movimiento—cualquier posible interferencia activa una alerta roja inmediata.

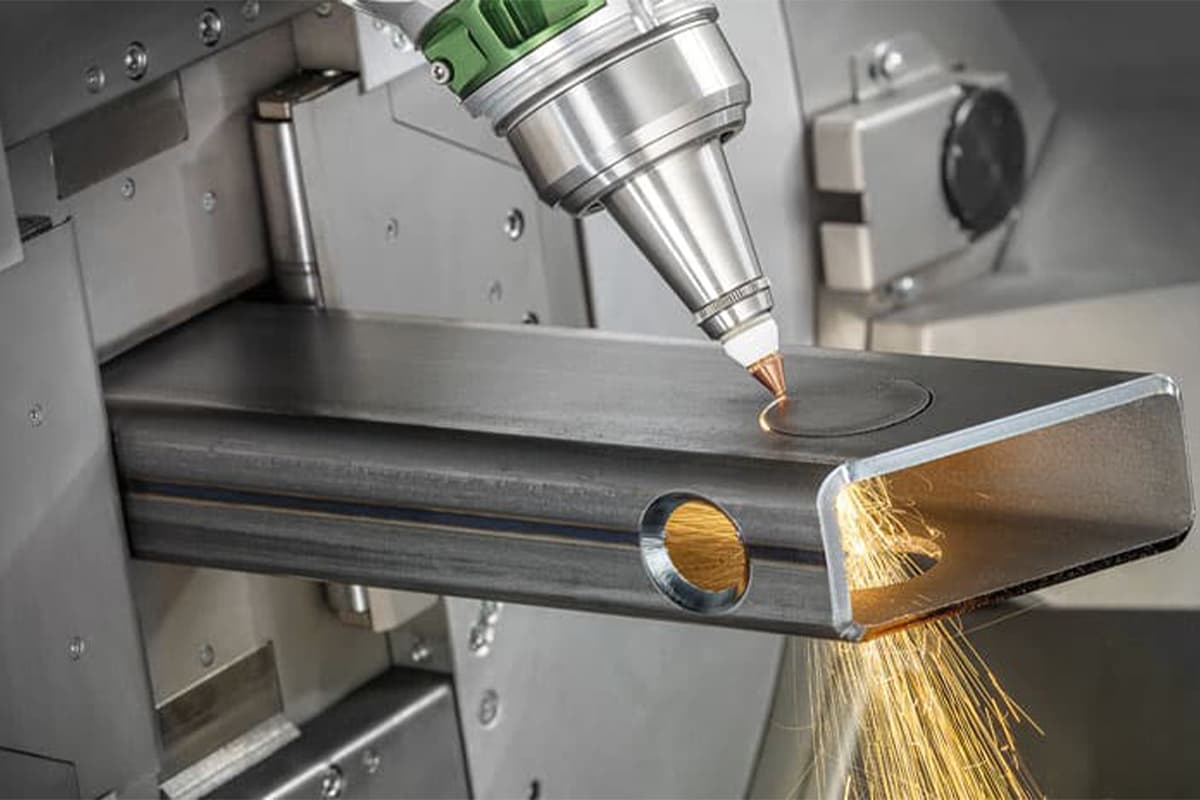

3.3 Máquinas dedicadas al corte láser de tubos

Este es el campo más maduro para aplicaciones de corte angular, pero oculta una trampa geométrica—la diferencia de un solo eje entre máquinas de cuatro y cinco ejes puede determinar la calidad de la soldadura.

• Corte de tubos de 4 ejes vs. 5 ejes: la distinción geométrica
  • Corte de tubos de 4 ejes (perpendicular a la superficie): El cabezal de corte siempre permanece perpendicular a la superficie del tubo. Al cortar una tubería con un ángulo de 45°, la dirección del espesor de la pared es efectivamente “recta”. Cuando se unen dos tuberías de este tipo, sus paredes internas interfieren mientras que las paredes externas forman una amplia abertura en forma de V—no soldable sin un extenso esmerilado manual.
  • Corte de Tubos de 5 Ejes (Vertical al Suelo / Inclinación 3D): El cabezal de corte puede mantenerse vertical al suelo o entrar en cualquier ángulo especificado. Puede producir verdaderos contornos biselados de intersección, permitiendo que dos tubos se acoplen perfectamente a lo largo de sus superficies exteriores, logrando “ajuste sin separación.”
• Revolución en el Diseño Estructural: Lengüetas y Ranuras de Autoalineación: El corte de tubos de cinco ejes brinda a los diseñadores nuevas libertades—estructuras de lengüeta y ranura. Al cortar ganchos y ranuras entrelazados en los extremos de los tubos, los componentes encajan como bloques de LEGO. Los soldadores ya no necesitan cintas métricas ni dispositivos complejos—solo alinear y soldar. Esto representa una revolución de proceso impulsada por la tecnología de cinco ejes.

Ⅳ. Análisis de Decisión: Láser vs. Mecanizado Convencional (Plasma / Fresado)

Al decidir si cambiar del mecanizado tradicional al corte por láser de bisel de cinco ejes, se debe mirar más allá de la métrica única de la velocidad. Es una compensación multidimensional que involucra coste de preparación de soldadura, requisitos de precisión, y límites físicos. Para los responsables de decisiones de fabricación, la pregunta central no es “¿Qué tecnología es más avanzada?” sino “¿Qué proceso logra el estándar de diseño al menor costo total de propiedad?”

4.1 Comparación Multidimensional: Precisión y Calidad

El corte por láser no es una solución universal: ocupa un punto óptimo entre el corte por plasma (mecanizado grueso) y el fresado CNC (mecanizado de precisión). Para posicionarlo con precisión, debemos comparar en cuatro dimensiones clave:

Perspectiva experta: Perpendicularidad y cumplimiento de la norma ISO 9013 Debe tenerse en cuenta que a medida que aumenta el espesor de la placa, la tolerancia de perpendicularidad del corte por láser se amplía de forma no lineal. A un espesor de 20 mm, la desviación vertical de una superficie cortada por láser puede alcanzar de 0,5 a 0,9 mm. Aunque esto es perfectamente aceptable para la preparación de biseles de soldadura, se vuelve inaceptable si la superficie se utiliza como referencia de posicionamiento mecánico.

4.2 Análisis financiero: cálculo del ROI y del retorno de la inversión

Para dejar que los números hablen por sí mismos, construimos un “caso virtual” basado en un escenario industrial típico. Suposición del escenario: mecanizado de una placa de acero al carbono Q355B de 20 mm de espesor para preparar un bisel en forma de V de 45° con una longitud total de soldadura de 100 metros. Nota: Un bisel de 45° significa que la profundidad real de penetración del láser es aproximadamente de 28,3 mm, lo que representa un desafío significativo para el equipo.

Modelo de comparación de costos:

Ruta de fresado CNC (Alta calidad, baja eficiencia)

• Eficiencia: El fresado de un bisel de 20 mm de profundidad requiere velocidades de avance extremadamente lentas, aproximadamente 0,2 metros por minuto.
• Tiempo de procesamiento: 100 m / 0,2 = 500 minutos (8,3 horas).
• Costo total: 8,3 h × $80/h (costo de máquina) = $664.
• Evaluación: Calidad excepcional pero consume severamente el tiempo costoso del centro de mecanizado.

Ruta de corte convencional + rectificado manual (El campeón del costo oculto)

• Proceso: Corte recto por plasma (muy bajo costo) seguido de rectificado manual del bisel con amoladoras angulares.
• Tiempo de procesamiento: El rectificado manual es altamente ineficiente y se realiza en condiciones difíciles — aproximadamente 1 metro por minuto en promedio.
• Costo total: Costo de corte (insignificante) + 100 h de mano de obra × $30/h = $3,000+.
• Evaluación: Más allá de los costos visibles de mano de obra, este enfoque conlleva riesgos de multas ambientales debido al polvo y a la calidad inconsistente del bisel.

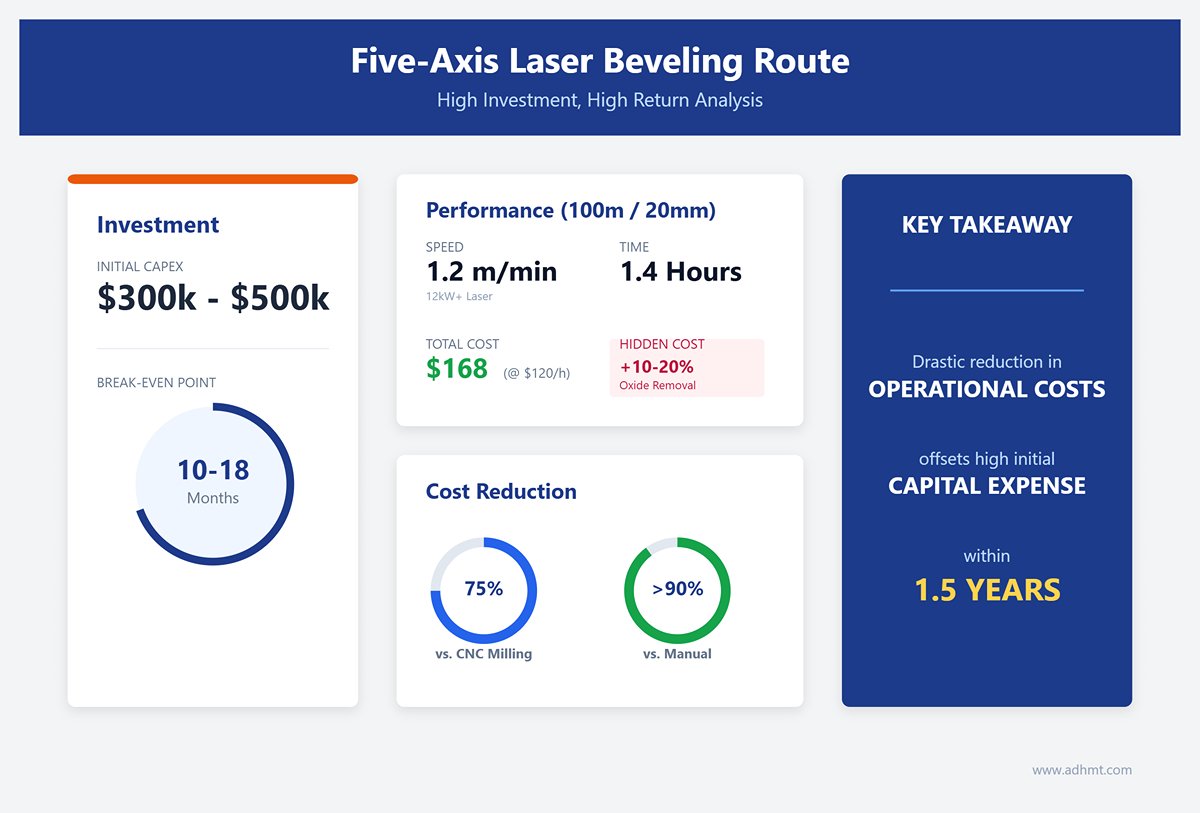

Ruta de biselado láser de cinco ejes (alta inversión, alto retorno)

• Eficiencia: Un láser de 12 kW+ puede cortar un bisel de 20 mm a aproximadamente 1,2 metros por minuto.
• Tiempo de procesamiento: 100 m / 1,2 = 83 minutos (1,4 horas).
• Costo total: 1,4 h × $120/h (incluyendo gas y desgaste de la boquilla) = $168.
• Costo oculto: Si se requiere eliminación de óxidos, agregar aproximadamente 10–20% por un posprocesamiento simple.

Conclusión del ROI: Para soldaduras largas y rectas o biselado por lotes, el corte láser de cinco ejes reduce los costos en 75% en comparación con el fresado CNC y en más del 90% en comparación con el esmerilado manual. Aunque la inversión inicial para un sistema de cinco ejes ($300k–$500k) es considerable, con un volumen de pedidos suficiente, el punto de equilibrio suele alcanzarse dentro de 10–18 meses.

4.3 Cuándo No usar corte láser en ángulo

A pesar de sus impresionantes capacidades, la tecnología láser se convierte en una mala elección cuando se enfrenta a las siguientes limitaciones físicas:

• “Trampa del ”espesor efectivo”: Corte de un bisel de 45° en una placa de acero de 30 mm significa que la trayectoria del láser se extiende hasta aproximadamente 43 mm. Esto lleva incluso a los láseres de 12 kW–20 kW a su límite, lo que resulta en severas estriaciones y acumulación de escoria en la parte inferior. La velocidad de corte se reduce drásticamente, la calidad puede caer por debajo de los niveles del plasma fino y el riesgo de daño a la lente se dispara.
• Componentes Sensibles a la Fatiga: Aunque las piezas cortadas con láser generalmente superan a los cortes por plasma en resistencia a la fatiga, aún pueden formarse capas microendurecidas y microgrietas en puntos de alta carga—como en los brazos de grúas. Para aceros de ultra alta resistencia (por ejemplo, grado S960), bordes fresados siguen siendo el único estándar seguro.
• Superficies de Ajuste de Ultra Precisión: Si un bisel no solo sirve como interfaz de soldadura sino que también funciona como superficie de montaje o alineación para rodamientos o rieles, la rugosidad del láser (Ra 12.5) y su microondulación son inaceptables—el fresado CNC es obligatorio.
• Producción de Pequeños Lotes y Múltiples Variantes Sin Parámetros Establecidos: La programación y el ajuste (Tablas Técnicas) para láseres de cinco ejes son mucho más complejos que para el corte 2D. Para piezas personalizadas únicas, los ingenieros pueden pasar más tiempo ajustando la centración de la boquilla, el desplazamiento del enfoque y los parámetros del gas que en el propio corte. En tales casos, el fresado o el esmerilado manual pueden ser más rápidos y prácticos.

Ⅴ. Guía Práctica de Errores: Defectos Comunes y Soluciones

Aunque el corte en bisel de cinco ejes parece perfecto en teoría, a menudo se convierte en una pesadilla en el taller. A diferencia del corte 2D, las operaciones 3D introducen exponencialmente más variables. Basado en la experiencia de primera línea, este capítulo revela las trampas ocultas y las soluciones reales que no se encuentran en los manuales del equipo—ayudándote a anticipar riesgos y evitar costosos ensayos y errores.

5.1 Atlas Diagnóstico de Defectos de Calidad

En el corte en bisel, los defectos rara vez provienen de una sola causa: son el resultado de un acoplamiento complejo entre la geometría, la dinámica de fluidos y la cinemática de la máquina. A continuación se presentan cuatro de los problemas “difíciles de corregir” más típicos y sus respectivos remedios:

1. Estriaciones y Escalones

• Síntomas: La superficie de corte es irregular: lisa en la parte superior, rugosa con estriaciones retrasadas en la parte inferior, a veces mostrando capas distintas en forma de “escalón” a ciertas profundidades.
• Análisis de causa raíz:
  • Microvibración de la Máquina: Durante inclinaciones de cabezal de gran ángulo (>40°), el centro de gravedad del cabezal láser se desplaza rápidamente. Si el pórtico de la máquina carece de rigidez, estas microvibraciones se imprimen directamente en la superficie de corte.
  • Turbulencia del Flujo de Gas: Cuando el cabezal se inclina, el gas auxiliar ya no impacta la superficie de manera perpendicular. Se produce separación del flujo a lo largo de la cara del bisel, reduciendo la energía de expulsión de escoria y dejando residuos fundidos.
• Remedio:
  • Lento y Constante: Reduzca moderadamente la velocidad de avance, no solo para asegurar una penetración completa, sino también para estabilizar el equilibrio dinámico.
  • Actualización de la Boquilla: Sustituya las boquillas estándar de una sola capa por diseños cónicos o de doble capa de alta presión para controlar y dirigir mejor el flujo de gas inclinado hacia el interior del corte.

2. Penetración Incompleta en la Raíz

• Síntomas: Queda una fina “piel” sin cortar en la raíz del bisel; las piezas pueden requerir golpes de martillo para separarse y se acumula una cantidad significativa de escoria en la parte inferior.
• Análisis de causa raíz:
  • “Error de Cálculo del ”Espesor Efectivo”: Este es el error más grave para los principiantes. Nuevamente, cortar un bisel de 45° en una placa de 20 mm significa que la longitud real del recorrido es de 28,28 mm. Si los parámetros se configuran solo para 20 mm, la energía del láser se agotará a mitad del proceso.

• Desplazamiento del Enfoque: Durante el corte en bisel, el punto focal —originalmente ajustado aproximadamente a dos tercios por debajo de la superficie del material— tiende a desplazarse a lo largo del eje Z a medida que se extiende la trayectoria de corte y la lente se calienta.
• Prescripción:
• Compensación de Parámetros: En el software CAM, habilite la lógica de “compensación del espesor del bisel”. Use el espesor efectivo calculado por $t/\cos(\theta)$ para determinar la potencia y la presión de gas adecuadas.
• Estrategia de Enfoque Profundo: Configure manualmente un enfoque negativo más profundo que el utilizado en el corte vertical para asegurar que la cintura del haz cubra de manera constante la zona inferior, difícil de cortar.

3. Sobrefusión en Esquinas

• Síntomas: Las esquinas o curvas pronunciadas aparecen quemadas y redondeadas, a veces con picaduras severas alrededor de los bordes.
• Análisis de causa raíz: Cuando una máquina de cinco ejes pasa por una esquina, debe ejecutar una secuencia de “desacelerar–girar–acelerar”. Aunque la velocidad disminuye, si la potencia del láser no se reduce sincrónicamente en milisegundos, la densidad de energía se dispara, causando una sobrequemadura localizada.
• Prescripción:
• Control de Incremento de Potencia: Configure los parámetros del CNC para establecer una función que vincule la velocidad y la potencia; por ejemplo, cuando la velocidad cae a 10%, la potencia disminuye automáticamente a 15%, ajustando el ciclo de trabajo en consecuencia.
• Bucle en Esquinas: Añada un pequeño bucle circular de entrada en las esquinas pronunciadas para que la desaceleración y el cambio de dirección ocurran en la zona de desecho, no en la pieza real.

4. Capa de Óxido Residual

• Síntomas: La superficie biselada aparece negra o azul oscuro, con una textura endurecida que perjudica la adherencia de la pintura y causa porosidad durante la soldadura.
• Análisis de causa raíz: Este es un resultado natural del uso de oxígeno como gas auxiliar. En los cortes biselados, la mala eliminación de escoria provoca acumulación de calor, formando una capa de óxido más gruesa y resistente que en los cortes verticales.
• Prescripción:
• Solución Fundamental: Cambie a nitrógeno (N₂) de alta presión o aire comprimido. Aunque la superficie de corte puede ser ligeramente más rugosa, la oxidación se elimina, permitiendo la soldadura inmediata después del corte.
• Opción Pragmática: Si se debe usar oxígeno (por ejemplo, para acero al carbono grueso), tenga en cuenta un acabado mecánico adicional proceso—como el arenado o el esmerilado—durante la estimación de costos. Este paso oculto es indispensable.

5.2 Mantenimiento del equipo y pérdidas ocultas

La lógica de mantenimiento de los cortadores de bisel de cinco ejes difiere completamente de la de las máquinas de cama plana. Tratar una unidad de cinco ejes como una de cama plana reducirá su vida útil a la mitad.

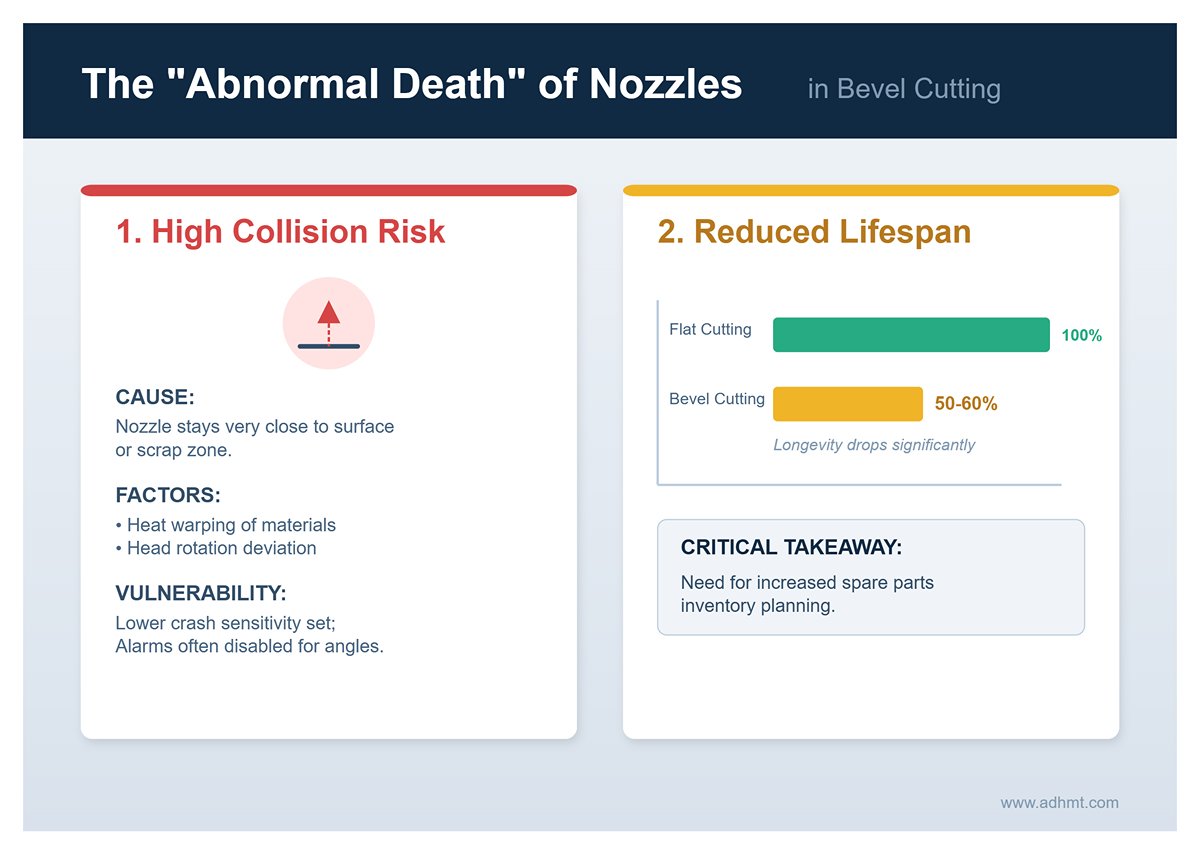

1. La “muerte anormal” de las boquillas

En el corte vertical, la boquilla mantiene una distancia segura del material. Sin embargo, al cortar biseles tipo V o K, la boquilla a menudo debe permanecer cerca de la superficie o incluso extenderse hacia la zona de desecho.

• Colisiones de alta frecuencia: Si la lámina se deforma por el calor o la rotación del cabezal se desvía ligeramente, la boquilla puede rozar fácilmente el material. Los anillos de protección contra choques en los cabezales de cinco ejes suelen ser menos sensibles que los de los sistemas de cama plana, y con frecuencia se desactivan ciertas alarmas para lograr ángulos de corte extremos.
• Advertencia de vida útil: Los datos muestran que las boquillas de corte en bisel duran solo 50–60% de lo que duran las utilizadas para corte plano. El inventario de repuestos debe planificarse en consecuencia.

2. Limpieza de la trayectoria óptica: el “efecto fuelle” del eje Z”

Este es un asesino a menudo pasado por alto. Durante el corte plano, el movimiento del eje Z es mínimo. Pero en la operación de cinco ejes, los fuelles del eje Z experimentan grandes y frecuentes compresiones y extensiones.

• Pesadilla de infiltración de polvo: Este movimiento vigoroso actúa como un pulmón gigante, creando presión negativa que succiona polvo metálico hacia la carcasa óptica. Incluso un daño leve en el sello puede arruinar lentes de enfoque y de protección costosas en cuestión de días.
• Consejo preventivo: Mantener protección de presión positiva dentro del cabezal de corte (típicamente nitrógeno seco y limpio) y aplicar una rutina estricta de inspección semanal para verificar la integridad de los fuelles del eje Z.

3. Pretratamiento esencial anti-salpicaduras

Al realizar perforaciones de gran ángulo, las escorias fundidas tienden a expulsarse lateralmente en lugar de hacia abajo, adhiriéndose a la superficie de la pieza de trabajo o a las paredes laterales de la cabeza de corte.

• SOP Operativo: Antes de realizar cortes en bisel en materiales de alta reflectividad o gran espesor, rocíe fluido anti-salpicaduras cerca del punto de perforación. Este pequeño costo de consumible ahorra una cantidad considerable de trabajo en la limpieza posterior y protege los componentes costosos de la cabeza de corte.

Ⅵ. Biblioteca de Casos de Aplicación Industrial: Más allá de la Teoría

La tecnología de corte láser en bisel hace tiempo que superó las pruebas de laboratorio para convertirse en una fuerza central que está transformando los procesos de fabricación en los principales sectores industriales. Los siguientes casos reales ilustran cómo la viabilidad teórica se traduce en competitividad financiera medible.

6.1 Maquinaria Pesada y Estructuras de Acero

En la industria pesada que trabaja con materiales gruesos y de alta resistencia, el corte láser en bisel es mucho más que una mejora en las herramientas de corte: revoluciona la cadena de producción tradicional de “desbaste + mecanizado”.

Caso 1: Corte en bisel en V de una sola etapa en cubos de excavadora de acero de alta resistencia En la fabricación de maquinaria de construcción, las cuchillas de los cubos suelen estar hechas de acero resistente a la abrasión, como Hardox 500. El proceso tradicional —“corte recto por plasma → esmerilado manual/semi-automático del bisel”— es costoso e inconsistente, lo que provoca una penetración de soldadura inestable. La introducción del corte láser de cinco ejes de alta potencia permite la formación de biseles en V de ±45° en una sola etapa.

• Impulso de eficiencia: El tiempo de procesamiento del bisel por pieza se redujo de 45 minutos a 25 minutos, mejorando la eficiencia general aproximadamente en 40%.
• Transformación de la Calidad: Las superficies cortadas con láser son excepcionalmente lisas, eliminando el esmerilado secundario y garantizando cordones de soldadura estables, libres de inclusiones de escoria causadas por biseles irregulares.

Caso 2: Corte de nodos complejos en estructuras de acero tipo H-Beam En la ingeniería estructural a gran escala, las intersecciones entre vigas en H y tubos redondos son puntos críticos. Los diseños convencionales dependen de numerosas placas de refuerzo y pernos, lo que hace que los ensamblajes sean pesados y engorrosos. Utilizando sistemas avanzados de corte láser de perfiles (por ejemplo, soluciones del Grupo BLM), una empresa de estructuras de acero adoptó un enfoque innovador de corte 3D: dando forma directamente a juntas dentadas intrincadas y biseles variables en los extremos de las vigas, permitiendo un encaje preciso similar a las uniones tradicionales de espiga y mortaja.

• Resultados de los Datos: El proyecto logró 63% ahorro de material y 62% reducción de costos.
• Compresión de cronograma: El mecanizado y ensamblaje del nodo se redujo de 3–4 días a finalización en un solo turno, con una resistencia de soldadura que cumple con las normas europeas EN 1090 para acero estructural, demostrando la fiabilidad del corte por láser en estructuras portantes.

6.2 Fabricación aeroespacial y automotriz

Para las industrias que exigen construcciones extremadamente ligeras y un rendimiento superior de los materiales, el corte por láser con bisel aborda desafíos de larga data que el mecanizado convencional no puede superar—específicamente, la dificultad de procesar materiales de alta dureza y el desgaste frecuente de las herramientas de corte.

Caso 3: Recorte 3D y procesamiento de orificios para componentes automotrices estampados en caliente (PHS) A medida que las normas de seguridad vehicular continúan aumentando, el acero estampado en caliente de alta resistencia—con resistencias a la tracción superiores a 1500 MPa—se utiliza ampliamente en áreas críticas como los pilares A y B. Con una dureza de hasta HRC 50, los troqueles de estampado tradicionales tienden a astillarse después de solo unas pocas operaciones, lo que genera costos de mantenimiento excesivos. Por ello, la máquina de recorte láser 3D de cinco ejes se ha convertido en equipo estándar en estas líneas de producción. Los datos de prueba de un importante fabricante alemán muestran que el uso de un cabezal láser de cinco ejes para el recorte de contornos 3D y el corte de orificios produce mejoras notables:

• Comparación de velocidad: El tiempo de procesamiento para un solo pilar B se redujo drásticamente—de 8 minutos con fresado CNC convencional a solo 90 segundos.
• Garantía de precisión: La precisión de posicionamiento de los orificios se mantiene estable dentro de ±0.1 mm, cumpliendo completamente los requisitos de tolerancia de las líneas automatizadas de ensamblaje de carrocerías. Una sola línea de producción necesita solo de 3 a 5 unidades láser para satisfacer las demandas de capacidad, reduciendo significativamente los requisitos de espacio en planta.

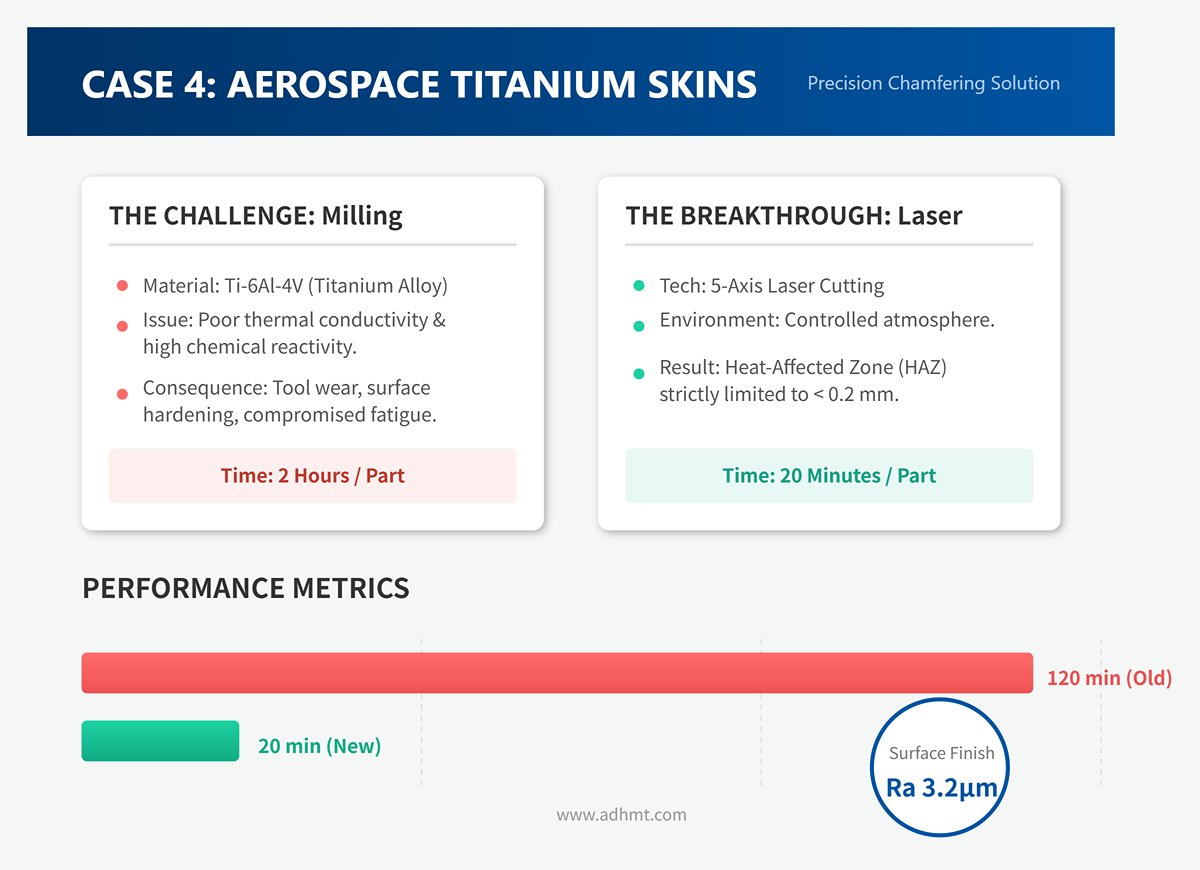

Caso 4: Biselado de precisión de pieles de aleación de titanio aeroespacial En la fabricación de aeronaves, los bordes de las pieles de aleación de titanio (Ti-6Al-4V) requieren un biselado preciso de 45° para eliminar concentraciones de tensión. Debido a la baja conductividad térmica y alta reactividad química del titanio, el desgaste de las herramientas y el endurecimiento superficial durante el fresado convencional se aceleran, lo que puede comprometer la resistencia a la fatiga.

• Avance del proceso: Mediante el uso de corte láser de cinco ejes en una atmósfera controlada, la zona afectada por el calor (HAZ) se limita estrictamente a menos de 0.2 mm.
• Resultados: Las superficies cortadas cumplen con los estándares de acabado de grado aeroespacial (Ra 3.2 μm) sin necesidad de desbarbado. El tiempo de procesamiento por pieza se redujo de 2 horas (fresado más acabado manual) a solo 20 minutos.

6.3 Ingeniería Energética y de Tuberías

Caso 5: Uniones con corte en silla para oleoductos: lograr ajustes sin holgura En la fabricación de tuberías de petróleo y gas, las tuberías derivadas deben conectarse a las principales mediante cortes de intersección con forma de silla complejos. Tradicionalmente, los trabajadores utilizaban cortadores de llama manuales con plantillas de papel, seguidos de un extenso trabajo de esmerilado y acabado. Cada unión de gran diámetro solía tardar más de una hora en completarse, con holguras de ajuste superiores a 2–3 mm, lo que afectaba gravemente la calidad de la soldadura.

• Innovación tecnológica: La introducción de cortadoras láser de tubos de cinco ejes permite que la máquina genere automáticamente trayectorias de corte de ángulo variable a partir de modelos CAD, manteniendo el cabezal de corte perpendicular a la tangente de la pared del tubo o inclinado según los requisitos de soldadura.
• Beneficios económicos: Según datos reales de Hill Mfg, en un proyecto que involucró 77 colectores de diez pulgadas, el corte láser en silla mantuvo las holguras de ajuste dentro de 0,5 mm (logrando un ensamblaje verdaderamente sin holgura) y redujo el tiempo de corte por unión a 5–6 minutos. El cronograma general del proyecto se redujo en más de 14 días, ahorrando más de $16,000 en costos totales.

Ⅶ. Perspectivas Futuras y Recomendaciones de Acción

Después de haber explorado la física subyacente, la selección de hardware y las aplicaciones prácticas, ahora nos encontramos en una encrucijada de evolución tecnológica. El siguiente paso no es solo preguntar “¿Podemos cortarlo?”, sino también comprender “¿Cómo lo cortaremos en el futuro?”, proporcionando una brújula racional para las decisiones de inversión actuales.

7.1 Fronteras Tecnológicas: De la Automatización a la Inteligencia

El corte láser está pasando de la etapa de automatización “siguiendo el plano” a la era de la inteligencia de “respuesta adaptativa”. Para las empresas que buscan asegurar su competitividad a largo plazo, los siguientes dos desarrollos de vanguardia están redefiniendo los límites del corte en bisel.

1. Control Adaptativo con IA: Darle un cerebro al cabezal de corte El corte en bisel tradicional depende en gran medida de la experiencia del operador; cuando ocurre óxido superficial o inconsistencias en el material, las tablas de parámetros fijos fallan, produciendo cortes defectuosos.

• Control de bucle cerrado basado en visión: Los últimos cabezales de corte inteligentes integran sensores de visión coaxial o espectrómetros que monitorean el color, la temperatura y los patrones de salpicadura del baño de fusión miles de veces por segundo.
• Ajuste dinámicoCuando la IA detecta una temperatura excesiva en el baño de fusión (riesgo de sobrequemado) o salpicaduras anormales (riesgo de penetración incompleta), ya no se limita a alertar a los operadores: ajusta automáticamente la potencia del láser, la presión del gas y la velocidad de avance en milisegundos. Esto significa que incluso los operadores novatos pueden lograr una calidad de bisel a nivel experto bajo la guía de la IA.

2. Centros de Mecanizado Híbridos: Rompiendo Barreras de Proceso El concepto de “una máquina equivale a una fábrica” se está convirtiendo en realidad en el sector láser. El flujo de trabajo tradicional —“corte por láser → transferencia → acabado CNC”— está siendo reemplazado por sistemas híbridos integrados.

• Procesamiento aditivo–sustractivo integrado: Los nuevos centros híbridos combinan corte láser de cinco ejes con husillos de fresado CNC. Para superficies que requieren una precisión ultraalta, el láser primero elimina aproximadamente el 95% del material rápidamente, seguido de un acabado a nivel micrón con la herramienta de fresado de la misma máquina.
• Propuesta de valor: Esto elimina los errores de reposicionamiento de configuraciones secundarias y reduce los plazos de entrega en más del 60%. Dichos sistemas son ideales para componentes aeroespaciales de alto valor que requieren fabricación de precisión “en una sola pasada”.

7.2 Recomendaciones Finales para Compradores e Ingenieros

Las inversiones en este campo suelen alcanzar cientos de miles de dólares, y evitar costosos ensayos y errores es fundamental. El siguiente conjunto de herramientas de decisión se ha destilado a partir de una amplia experiencia práctica.

✅ La Lista de Verificación Definitiva de Selección de Equipos (La Lista del Comprador)

Antes de negociar con los proveedores, revise estos criterios fundamentales: determinan el éxito mucho más que las especificaciones destacadas como la potencia máxima.

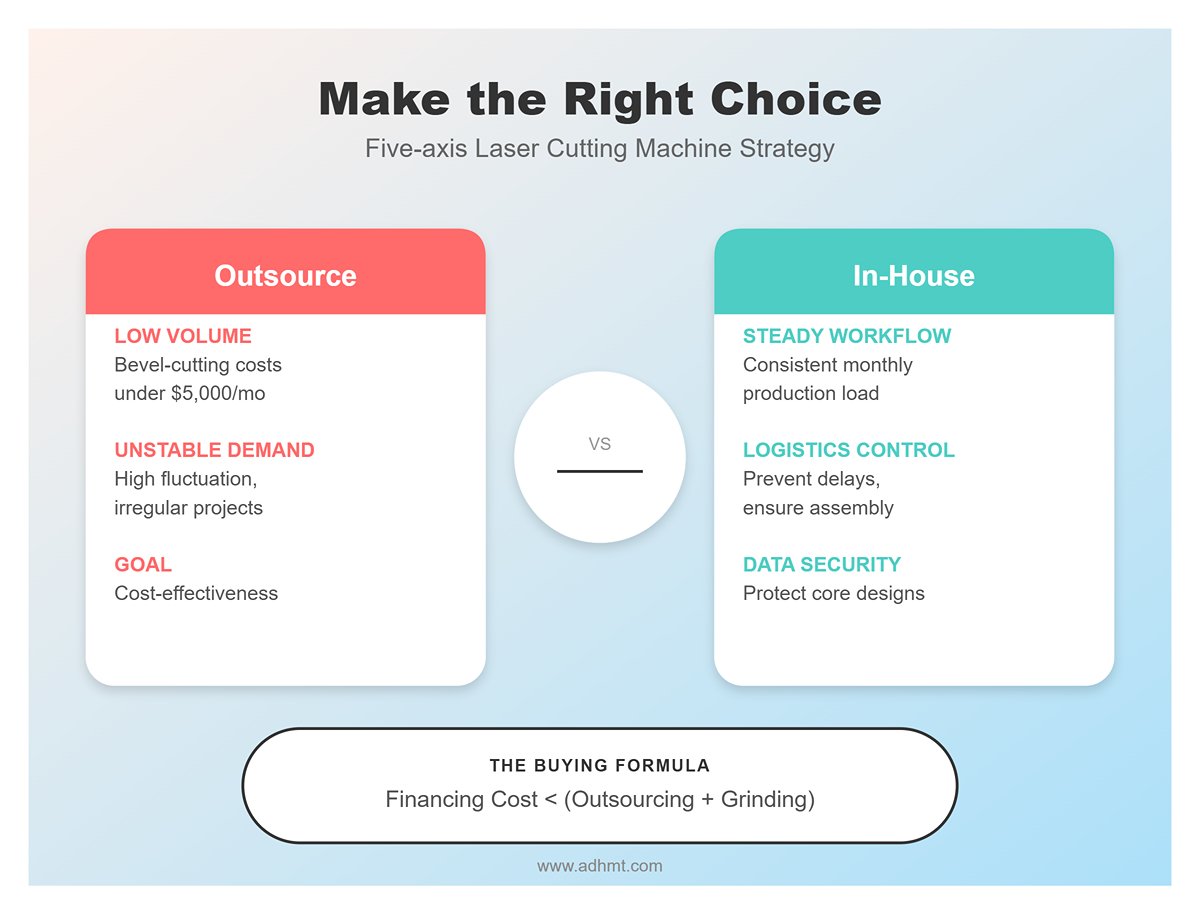

📊 Modelo de decisión: ¿Subcontratar o producir internamente?

No todas las fábricas necesitan su propia máquina de corte por láser de cinco ejes. Considere los siguientes umbrales:

• Recomendación: Subcontratar: Si sus gastos mensuales de corte en bisel están por debajo $5,000, o su demanda fluctúa mucho (por ejemplo, solo un gran proyecto cada seis meses), aprovechar proveedores de servicios especializados es la estrategia más rentable.
• Producción interna recomendada: Si su carga de trabajo de biselado es constante cada mes y la subcontratación provoca con frecuencia retrasos logísticos que interrumpen el progreso del ensamblaje, o si sus productos implican diseños centrales confidenciales, llevar la producción internamente se vuelve ventajoso. Cuando el costo mensual de financiamiento del equipo sea inferior a sus tarifas actuales de subcontratación más los gastos de esmerilado manual, ese es el momento ideal para invertir en su propia máquina.

📝 Apéndice: Tabla de referencia rápida — Ángulo, Espesor y Potencia

Para darle una idea más clara de los “límites físicos”, aquí tiene una tabla típica de referencia de parámetros basada en materiales de acero al carbono. Los datos son solo orientativos, ya que los valores exactos varían según la marca del equipo.

VIII. Conclusión

En la mayoría de los casos, las cortadoras láser cortarán en un ángulo cercano a los 90 grados (un ángulo leve). Con sus ventajas destacadas, el corte láser en ángulo desempeña un papel cada vez más importante en la fabricación moderna.

En nuestro texto, hablamos sobre la precisión y exactitud del corte en ángulo. Esta tecnología puede lograr cortes en ángulo de alta precisión y alta calidad, lo que puede satisfacer en gran medida los requisitos complejos de corte en ángulo para la industria aeroespacial, la fabricación automotriz y otros componentes de precisión. En comparación con el método de corte tradicional, el corte láser en ángulo ofrece un buen rendimiento en tiempo y costo.

El control automático y el procesamiento de fabricación de alta eficiencia pueden disminuir eficazmente los costos de producción y mejorar la eficiencia general. Al mismo tiempo, la reducción del desperdicio de material también es una ventaja destacada, lo que puede maximizar los recursos y el avance de la producción sostenible. Además, incluso las cortadoras láser en ángulo se enfrentan a la deformación por calor y al alabeo del material.

Con la innovación tecnológica y la mejora de las técnicas, como el enfoque dinámico, los sistemas de control inteligente y el desarrollo de la tecnología de procesamiento compuesto, estos problemas se están resolviendo, ampliando cada vez más el alcance de aplicación y el límite de capacidad del corte láser en ángulo.

Si desea encontrar un servicio de corte por láser y obtener una alternativa buena y eficiente, por favor visite nuestro sitio web oficial o contacte a nuestro vendedor para más detalles.

IX. Preguntas Frecuentes

1. ¿Cuáles son las aplicaciones prácticas del corte en ángulo?

El corte en ángulo con cortadoras láser se utiliza ampliamente en diversas industrias. Mejora la resistencia de las uniones en soldadura, permite geometrías precisas en la fabricación aeroespacial y automotriz, y mejora los diseños estéticos y funcionales en arquitectura, muebles y dispositivos médicos.

2. ¿Cómo puedo optimizar los ajustes de la cortadora láser para cortes en ángulo?

Para optimizar los ajustes de la cortadora láser para cortes en ángulo, considere las propiedades del material, el grosor y técnicas como el biselado y la inclinación. Ajuste el haz láser y la longitud focal de la lente para mantener la precisión. Reduzca la distorsión por calor y la deformación mediante el enfoque, el control de potencia y la refrigeración.

Utilice software CAD para las trayectorias de corte y calibre el equipo de corte para garantizar la consistencia. Ajuste con precisión la potencia del láser, la velocidad y la longitud focal según el material para obtener cortes de alta calidad.

3. ¿Qué debo considerar al seleccionar materiales para cortes en ángulo?

Al seleccionar materiales para cortes en ángulo con láser, considere propiedades como la resistencia, durabilidad y comportamiento térmico, ya que afectan la calidad del corte. El grosor y la densidad son clave, siendo necesario mayor potencia láser y velocidades más lentas para materiales más gruesos. Verifique la inflamabilidad y la sensibilidad al calor para evitar deformaciones. Priorice materiales económicos de grosor estándar y asegúrese de cumplir con las normas de seguridad.
