Prensa dobladora de servicio pesado | WAD

Prensa Plegadora Grande

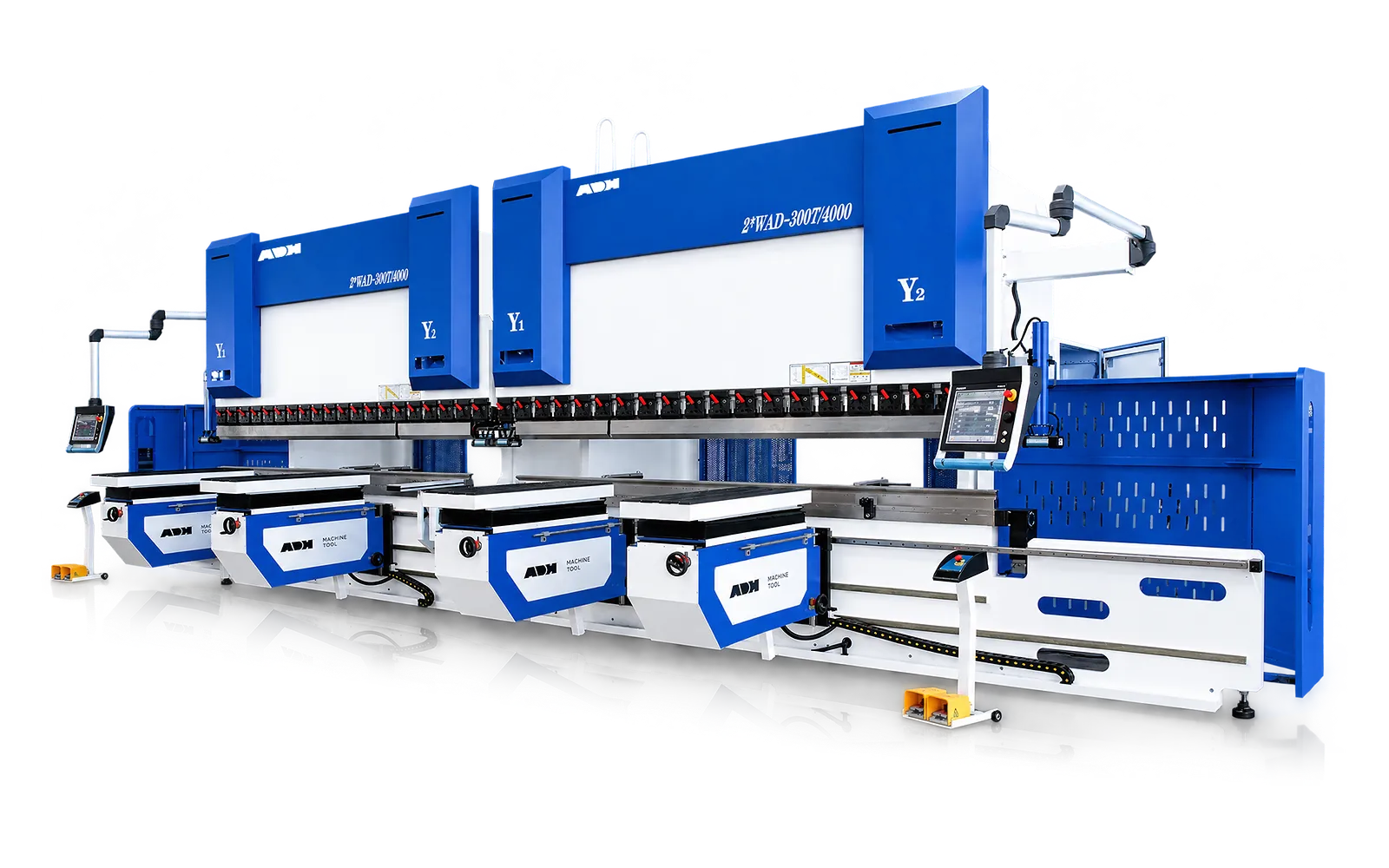

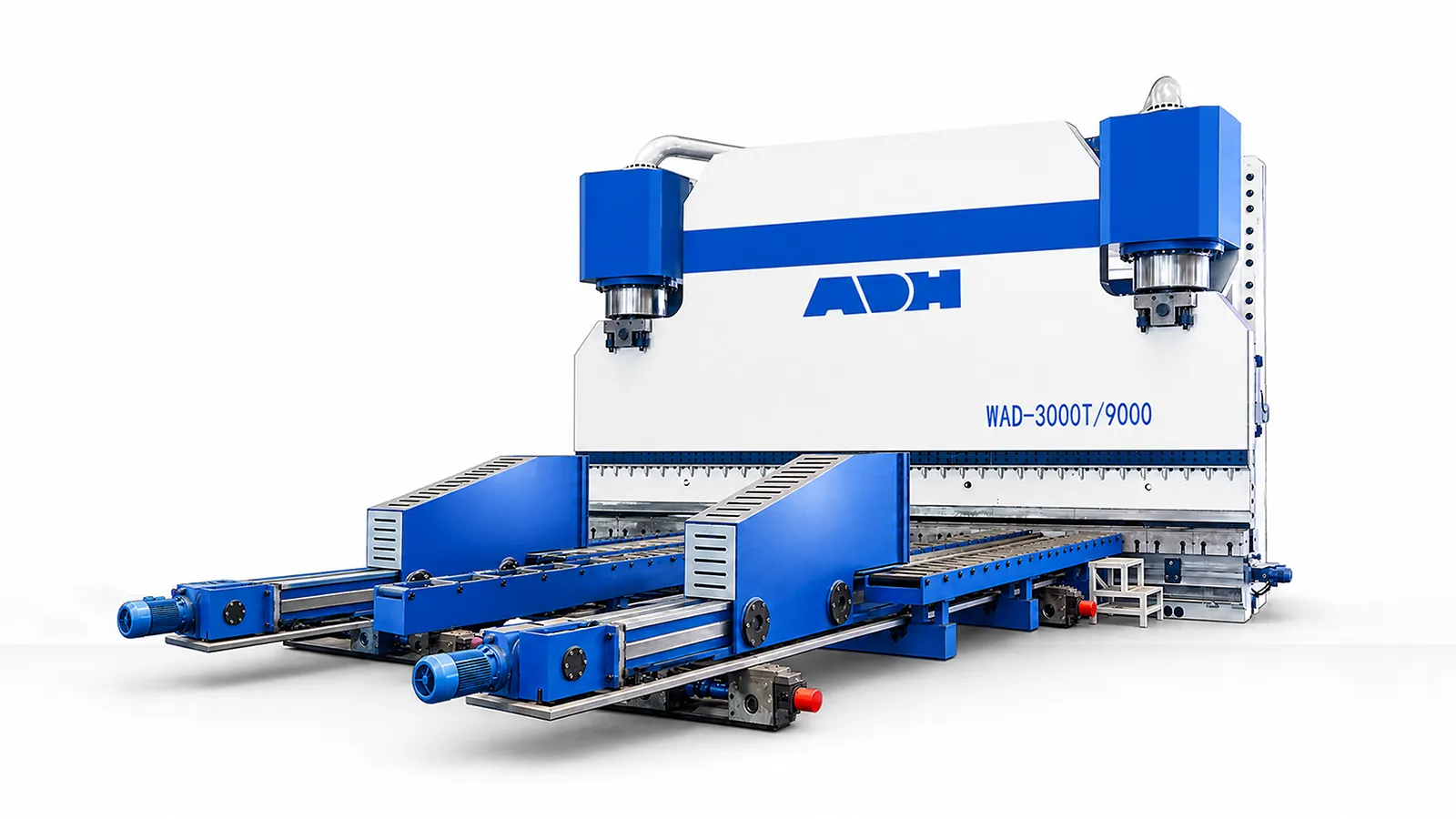

Una plataforma WAD reforzada para conformado de gran longitud y alta fuerza, con sincronización electrohidráulica y compensación de flexión (crowning) configurada según el caso de carga.

Solicite una cotización Ver especificaciones

Especificaciones técnicas

Especificaciones técnicas de la WAD de servicio pesado

Utilice una fila exacta del modelo de servicio pesado para la máquina seleccionada. La potencia del servomotor se indica según el fabricante; los motores y bombas múltiples se muestran como cantidad × potencia nominal individual. Los pesos de la máquina son valores de referencia. Los cimientos, el herramental, la manipulación y la configuración entregada se finalizan para el pedido.

Modelo	Tanque de aceite	Fuerza de plegado	Longitud de plegado	Velocidad de aproximación	Velocidad de trabajo	Velocidad de retorno	Carrera X	Velocidad X	Carrera R	Velocidad R	Distancia entre columnas	Profundidad de garganta	Carrera del émbolo	Altura Abierta	Servomotor principal (por marca)	Bomba	Peso	Dimensiones totales
Unidad	L	kN	mm	mm/s	mm/s	mm/s	mm	mm/s	mm	mm/s	mm	mm	mm	mm	kW	ml/r	t	L×A×H mm
WAD-400T/4000	800	4000	4000	80	8	80	980	200	200	40	3100	500	300	610	Estun: 26.9; Inovance: 31.2	50	24.8	4300×2700×3500
WAD-400T/5000	800	4000	5000	80	8	80	980	200	200	40	3800	500	300	610	Estun: 26.9; Inovance: 31.2	50	30	5300×2700×3500
WAD-400T/6000	800	4000	6000	80	8	80	980	200	200	40	4800	500	300	610	Estun: 26.9; Inovance: 31.2	50	35.5	6300×2700×3500
WAD-500T/4000	760	5000	4000	80	9.5	110	980	220	200	40	3100	500	300	610	Estun: 33; Inovance: 35.2	64	33.5	4300×2700×3500
WAD-500T/5000	760	5000	5000	80	9.5	110	980	200	200	40	3800	500	300	610	Estun: 33; Inovance: 35.2	64	36.2	5300×2700×3500
WAD-500T/6000	760	5000	6000	80	9.5	110	980	200	200	40	4800	500	300	610	Estun: 33; Inovance: 35.2	64	41.8	6300×2700×3600
WAD-600T/4000	1050	6000	4000	80	8.5	85	980	200	200	40	3100	600	320	650	Estun: 45; Inovance: 47.5	80	43.1	4300×3300×3900
WAD-600T/5000	1050	6000	5000	80	8.5	85	980	220	200	40	3800	600	320	650	Estun: 45; Inovance: 47.5	80	48.3	5300×3300×3900
WAD-600T/6000	1050	6000	6000	80	8.5	85	980	200	200	40	4800	600	320	650	Estun: 45; Inovance: 47.5	80	56.2	6300×3300×3900
WAD-800T/4000	1800	8000	4000	80	8	90	980	220	200	40	2800	600	320	800	Estun: 2×26.9; Inovance: 2×31.2	2×50	57	4250×3500×4100
WAD-800T/5000	1800	8000	5000	80	8	90	980	220	200	40	3700	600	320	800	Estun: 2×26.9; Inovance: 2×31.2	2×50	66	5300×3600×4420
WAD-800T/6000	1800	8000	6000	80	8	90	980	220	200	40	4600	600	320	800	Estun: 2×26.9; Inovance: 2×31.2	2×50	74	6300×3600×4300
WAD-800T/8000	1800	8000	8000	80	8	90	980	200	200	40	6300	600	320	800	Estun: 2×26.9; Inovance: 2×31.2	2×50	87.5	8300×3600×4500
WAD-1000T/5000	1700	10000	5000	80	8.5	100	980	200	200	40	3600	600	400	920	Estun: 2×33; Inovance: 2×35.2	2×64	78	5260×4410×4260
WAD-1000T/6000	1700	10000	6000	80	8.5	100	980	200	200	40	4600	600	400	920	Estun: 2×33; Inovance: 2×35.2	2×64	88	6260×4410×4460
WAD-1000T/7000	1900	10000	7000	80	8.5	100	980	200	200	40	5600	600	400	920	Estun: 2×33; Inovance: 2×35.2	2×64	96	7310×4410×4680
WAD-1000T/8000	1900	10000	8000	80	8.5	100	980	200	200	40	6300	600	400	920	Estun: 2×33; Inovance: 2×35.2	2×64	106	8300×4410×4980
WAD-1200T/5000	2300	12000	5000	80	8.5	80	980	200	200	40	3500	600	400	920	Estun: 2×45; Inovance: 2×47.5	2×80	97	5280×4620×4260
WAD-1200T/6000	2300	12000	6000	80	8.5	80	980	200	200	40	4500	600	400	920	Estun: 2×45; Inovance: 2×47.5	2×80	106	6280×4620×4560
WAD-1200T/7000	2300	12000	7000	80	8.5	80	980	200	200	40	5300	600	400	920	Estun: 2×45; Inovance: 2×47.5	2×80	113	7280×4620×4860
WAD-1200T/8000	2300	12000	8000	80	8.5	80	980	200	200	40	6300	600	400	920	Estun: 2×45; Inovance: 2×47.5	2×80	123	8280×4620×5060

Entradas de servicio pesado

Planifique la carga, el herramental y la instalación

Conecte la pieza de trabajo y la carga de línea al bastidor, la apertura, el manejo, la cimentación y la aceptación.

Material y carga

Proporcione el grado, la resistencia, la tolerancia de espesor, la longitud de doblez, la apertura en V, la fuerza por metro y la carga de línea de herramental permitida.

Pieza y apertura

Defina la geometría, la pestaña, el peso de la pieza, la carrera, la altura de apertura, el cuello y el acceso necesario para cada doblez.

Gestión de precisión

Registre el abombado, el tope trasero, la referencia de herramental, el soporte para piezas largas y el método de rectitud o ángulo utilizado para la aceptación.

Sitio y ciclo de vida

Confirme la cimentación, la elevación, la división de transporte, la energía, el servicio hidráulico, la protección, el acceso de mantenimiento y las interfaces de automatización.

Máquina en funcionamiento

Vea un sistema de servicio pesado específico para el proyecto en funcionamiento

El video de 3000T/9000mm es un ejemplo de proyecto personalizado y no define la serie WAD estándar.

Ver en YouTube (se abre en una pestaña nueva)

Sistemas de productos

Dentro de un sistema de doblez de servicio pesado

Las máquinas WAD grandes combinan una estructura reforzada con un accionamiento de ariete específico para el modelo. Revise la longitud de trabajo, la carga de herramienta, la compensación y el manejo de piezas largas en conjunto.

Estructura reforzada e instalación

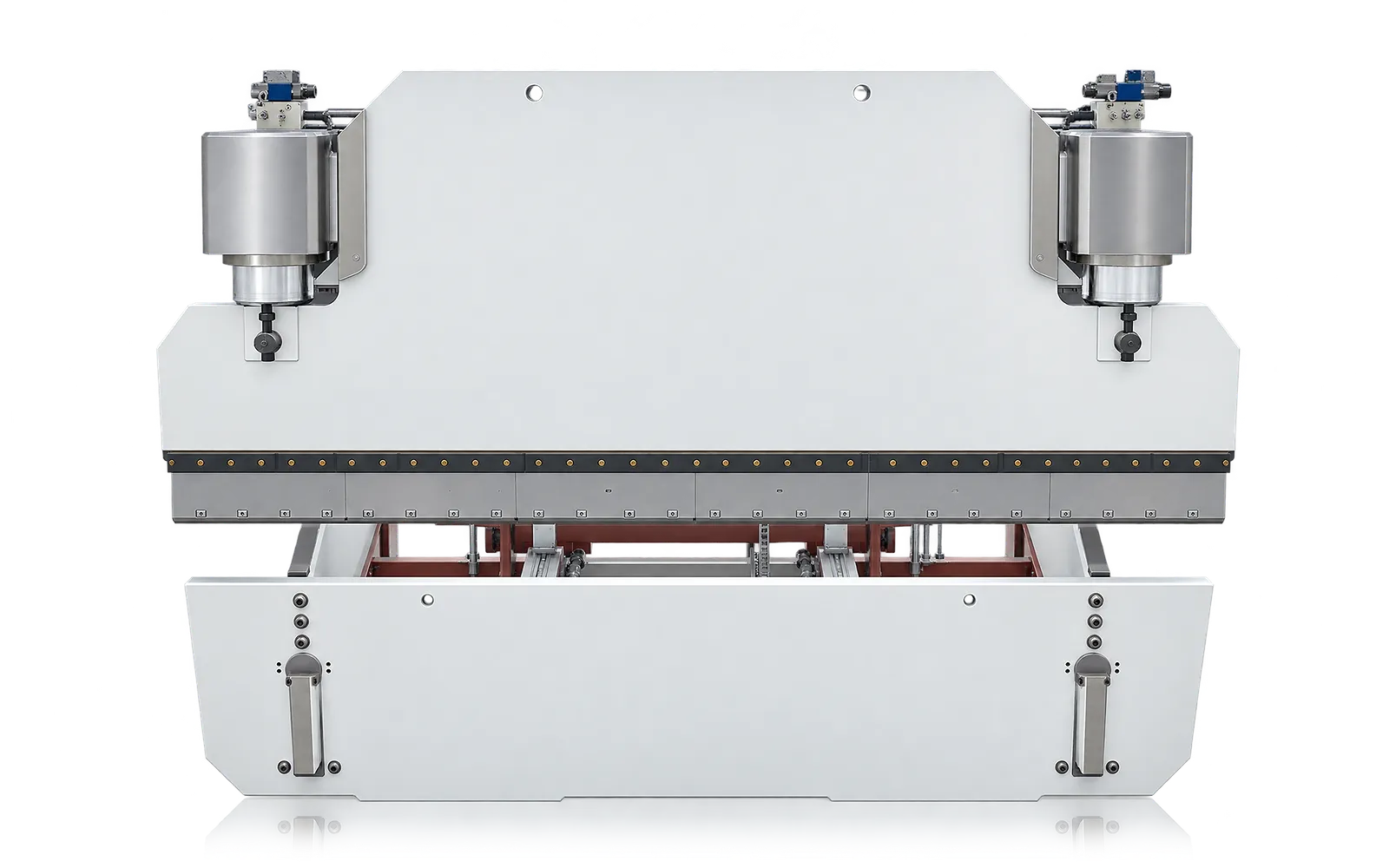

Bastidor reforzado de una prensa plegadora CNC de servicio pesado

Estructura reforzada

Soportar la carga de doblado

El bastidor, el ariete y la mesa de trabajo soportan la carga. El alivio de tensiones y el mecanizado establecen las referencias de herramental y guía.

Haga coincidir la fuerza, la longitud de trabajo y el servicio con la máquina seleccionada.

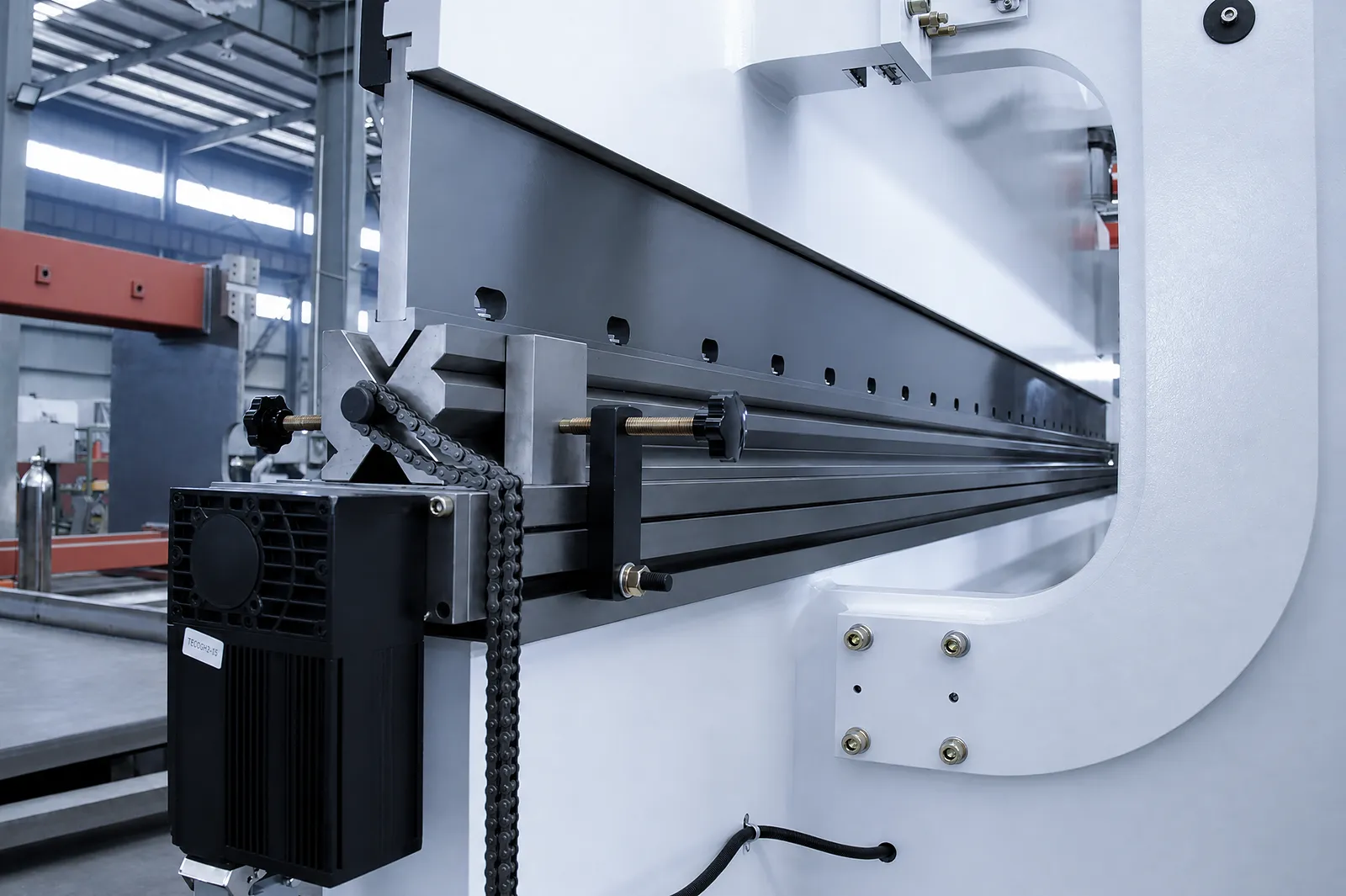

Bastidor lateral y espacio libre de trabajo de la prensa plegadora de servicio pesado

Instalación

Prepárese para la máquina seleccionada

Los requisitos de cimentación e instalación deben reflejar el tamaño y la carga reales de la máquina.

Revise el acceso y la preparación del sitio con el área de trabajo configurada.

Disposición de cilindros específica del modelo

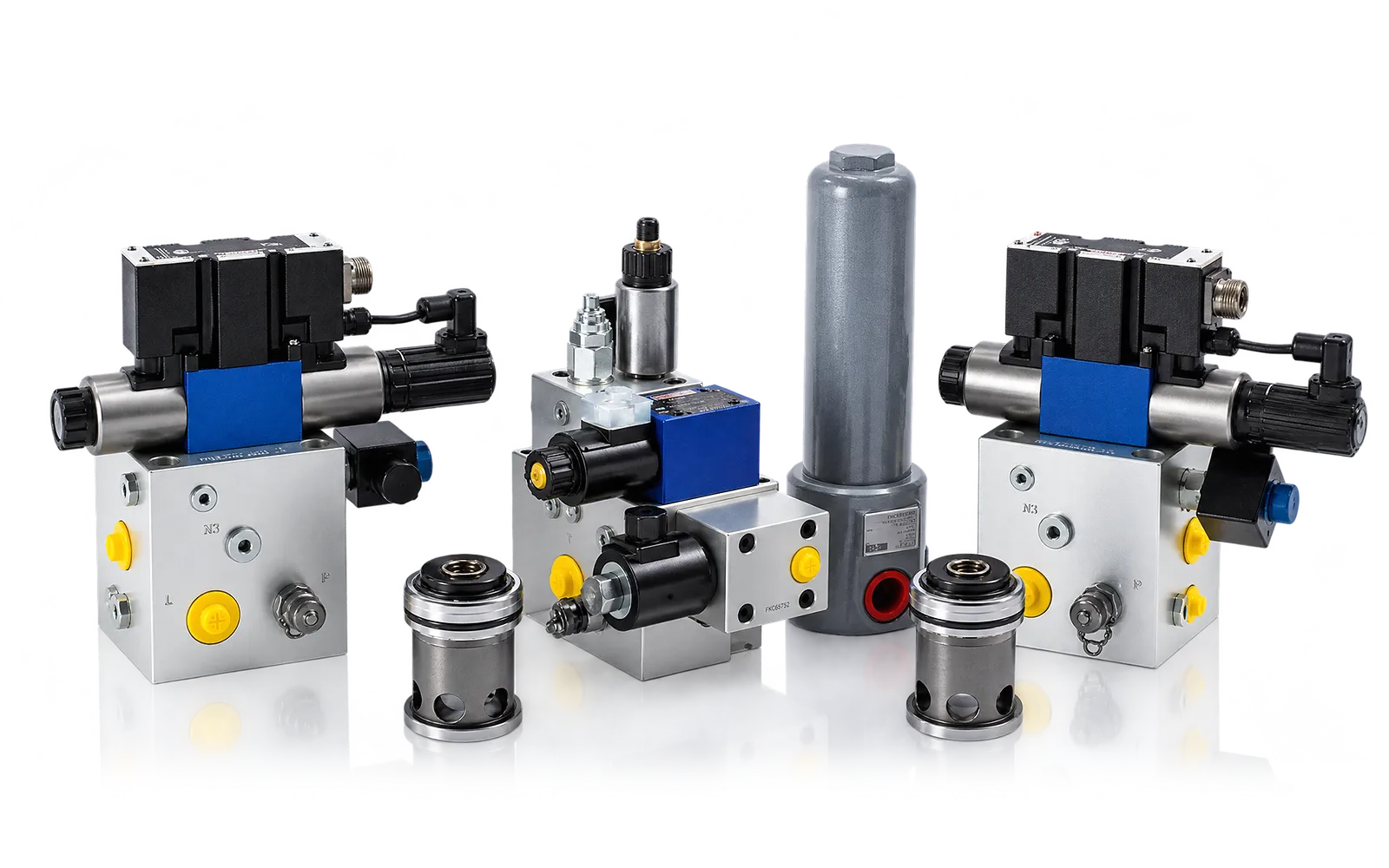

Válvulas hidráulicas y componentes del sistema de accionamiento para una prensa plegadora

Distribuir la fuerza a lo largo de la longitud de trabajo

El número y la colocación de los cilindros varían según la máquina. El sistema hidráulico y el control del ariete coordinan la disposición seleccionada a través de la carrera de doblado.

Revise el modelo exacto para obtener datos de capacidad hidráulica, movimiento y fuerza. La construcción de cilindros múltiples no especifica por sí misma la precisión de la pieza terminada.

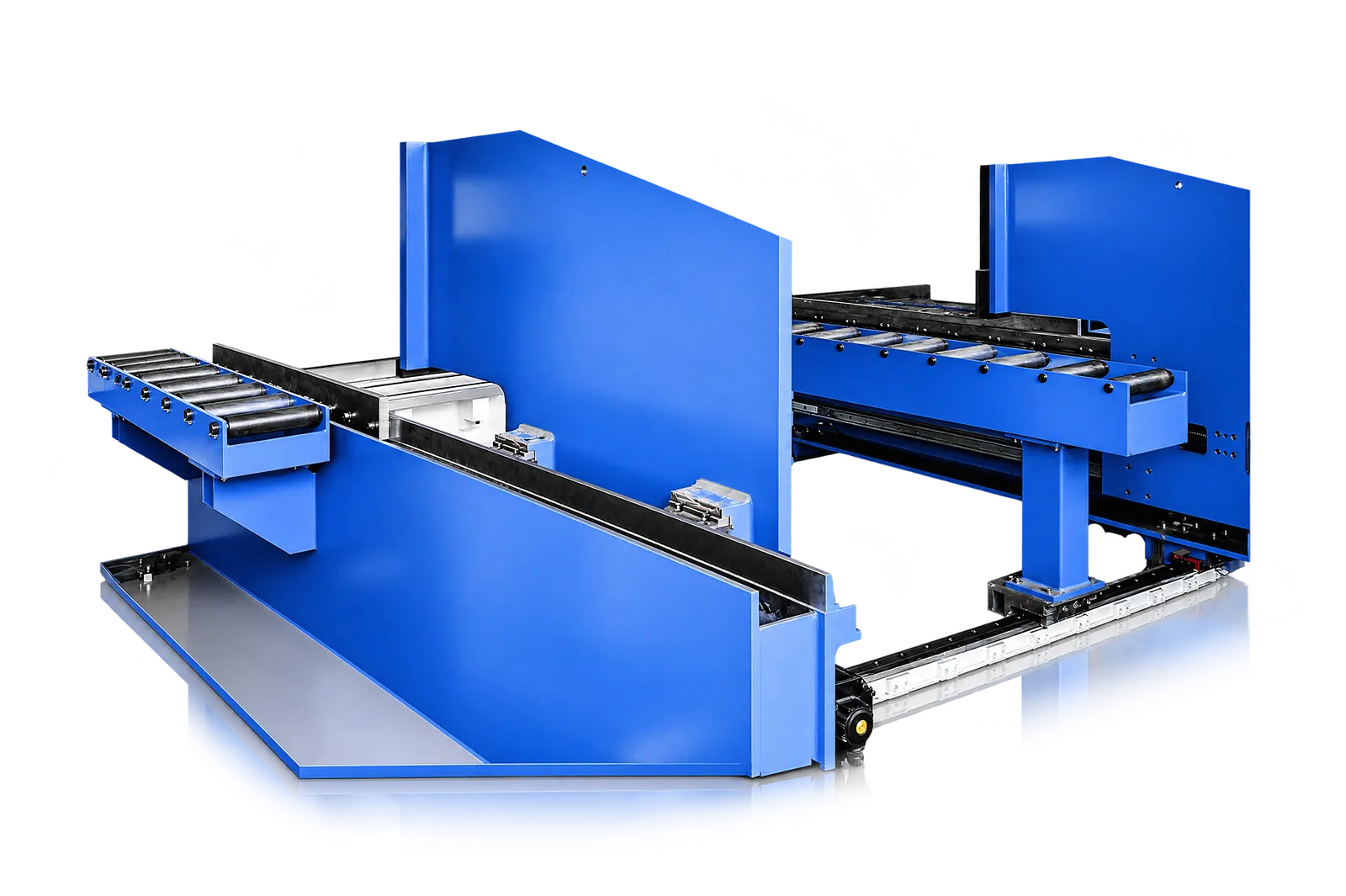

Tope trasero y acceso para piezas largas

Tope trasero

Localizar el borde de referencia

El tope trasero y la disposición de los dedos establecen la referencia de la pieza de trabajo.

Revise la secuencia de doblado y seleccione la disposición de dedos requerida.

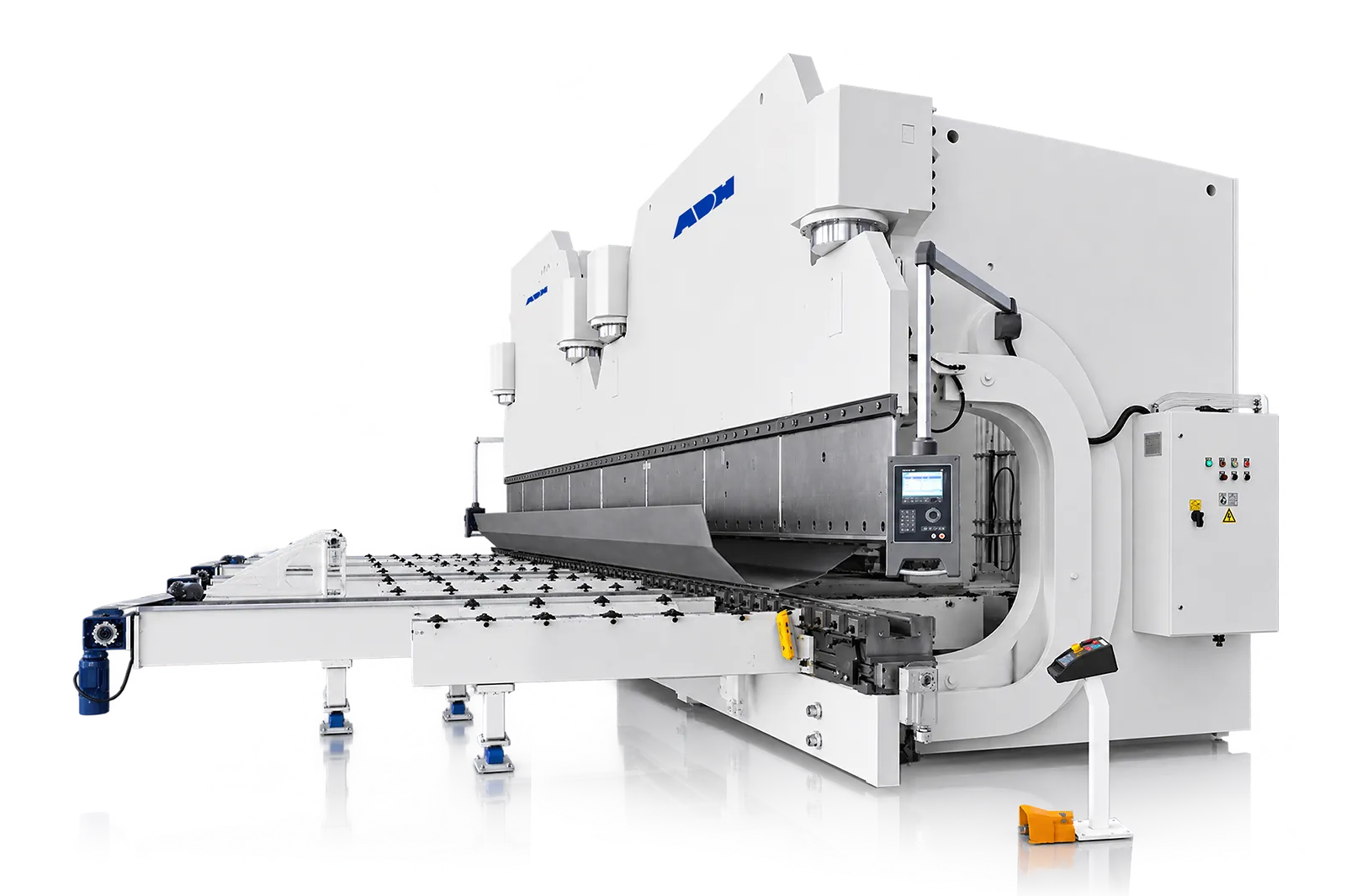

Prensa plegadora larga con brazos de soporte frontal para piezas de trabajo

Acceso para piezas largas

Soportar y mover piezas pesadas

El soporte frontal y el equipo de elevación se adaptan a piezas largas o pesadas. La apertura y la profundidad de la garganta afectan el acceso utilizable.

Revise la geometría y la ruta de manejo a lo largo de la secuencia de doblado.

Herramental y control de deflexión

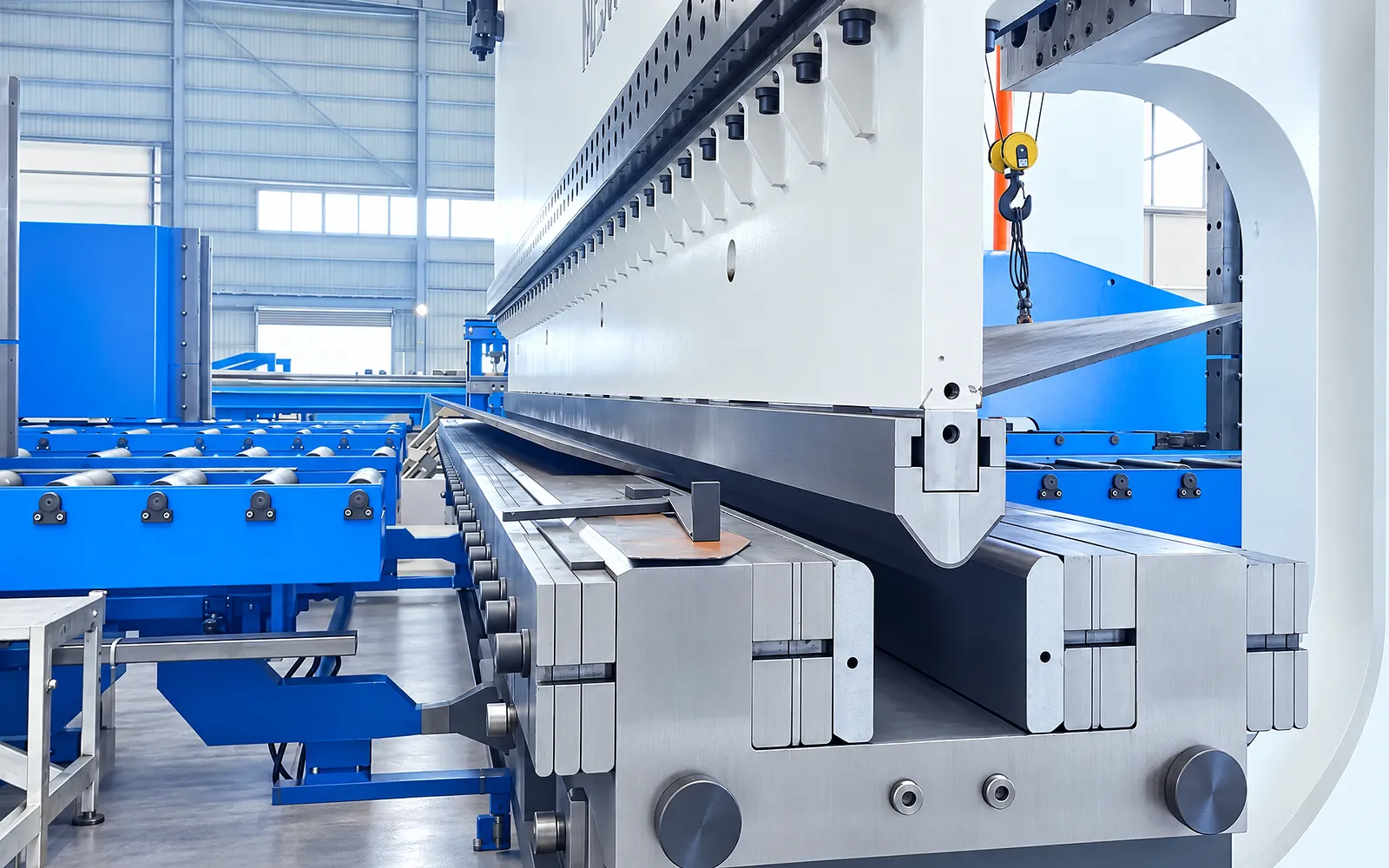

Herramental de prensa plegadora de servicio pesado a lo largo de la línea de trabajo

Herramientas

Coincidir con la línea de doblez cargada

La capacidad de la herramienta y la carga de la línea deben adaptarse a la fuerza aplicada sobre la longitud de doblez real.

Seleccione el juego de herramientas y el soporte de la pieza para el caso de carga previsto.

Ajuste de coronado accionado por motor instalado en la mesa de trabajo de la prensa plegadora

Control de deflexión

Compensar a lo largo de la mesa de trabajo

La compensación (crowning) compensa la deflexión a lo largo de la longitud de trabajo.

Elija la disposición para esa carga y verifique el ángulo y la rectitud bajo las condiciones de prueba acordadas.

Prueba de pieza cargada

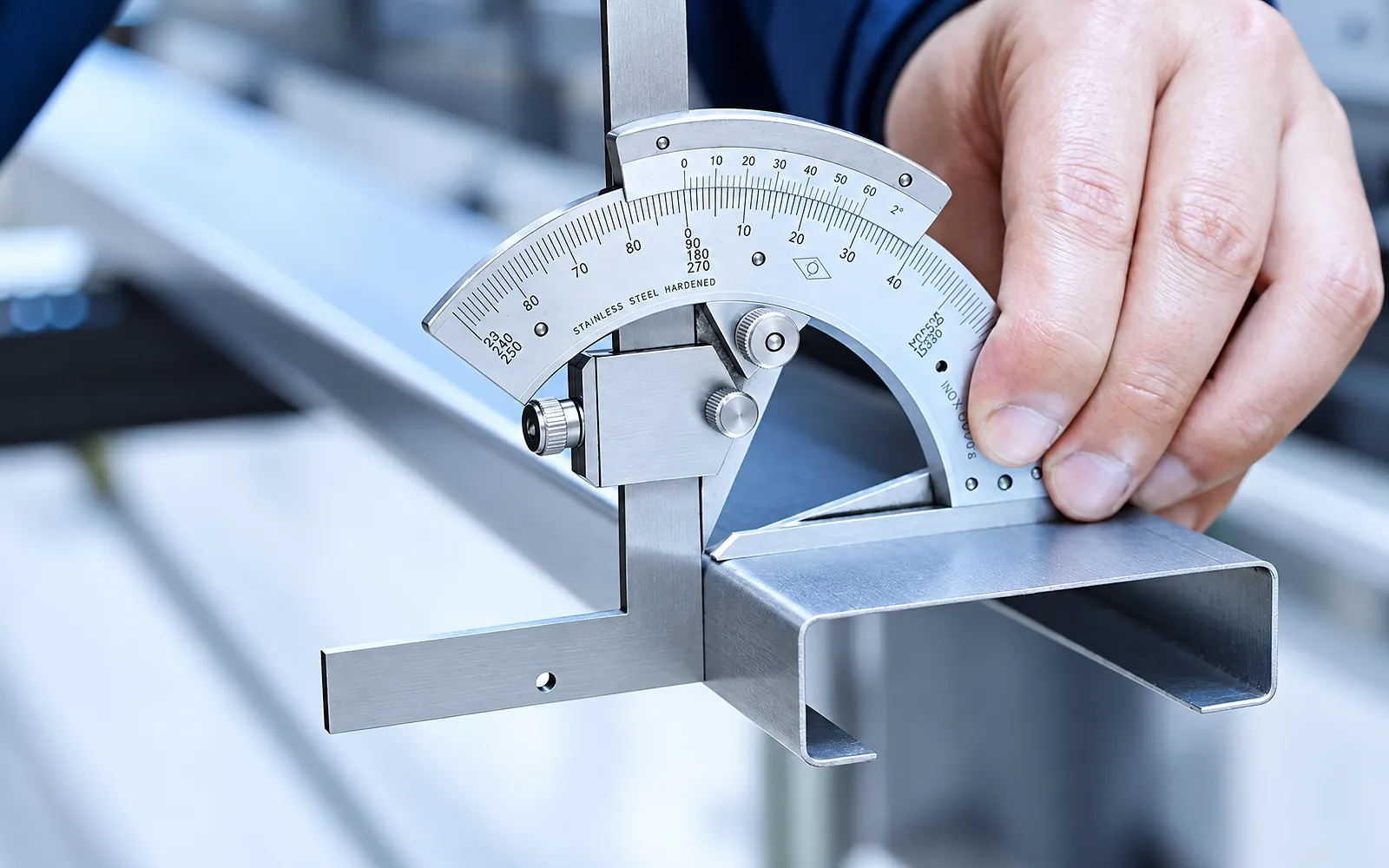

Verificación de una sección de metal formada con un medidor de ángulos

Verifique el resultado con el soporte planificado

Una prueba de pieza larga reúne el posicionamiento, el herramental, el movimiento del ariete y la compensación. Utilice el soporte y la ruta de manejo previstos para que la prueba refleje la tarea de producción.

Registre el material, el espesor, la longitud de doblez y las posiciones de inspección. Las mediciones resultantes se aplican a esa configuración seleccionada y a la configuración de prueba.

Modelo y límite del sitio

Modelos de servicio pesado y configuración del proyecto

Adapte la capacidad de la máquina a la carga, el herramental y los requisitos del sitio a continuación.

Datos del modelo publicados

Compare la fuerza, la longitud de trabajo, la apertura, la carrera y las dimensiones en la tabla del modelo.

Selecciones del proyecto

La topología del cilindro, el controlador, los ejes, la compensación (crowning), el herramental, los soportes, la división de transporte, la protección y la automatización siguen el caso de carga final.

Aceptación

Confirme la cimentación, la elevación, la distribución de carga, la capacidad del herramental, el manejo y el método de muestra o inspección.
