تسلط ترمز پرس مشخصات نیازمند فراتر رفتن از برگه داده هستند. معیارهای واقعی بهره‌وری و سود در اعداد جداگانه یافت نمی‌شوند، بلکه در اکوسیستم پیچیده‌ای قرار دارند که در آن هندسه فیزیکی، توان دینامیکی و کنترل هوشمند به هم می‌رسند.

این راهنما آن سیستم را رمزگشایی می‌کند — از فیزیک سخت تناژ و انحراف فریم گرفته تا قدرت نرم کنترل چندمحوره و برنامه‌نویسی آفلاین — و شما را مجهز می‌سازد تا مشخصات را به یک سرمایه‌گذاری راهبردی تبدیل کنید، نه یک قمار پرهزینه.

I. ایجاد درک جامع: چگونه مشخصات بر کارایی تولید تأثیر می‌گذارند

هنگام بحث پرس برک چیست, ، بسیاری از مدیران تدارکات در دام رایجی می‌افتند — تمرکز صرف بر “حداکثر فشار” و “طول بستر” اعلام‌شده. با این حال، در عصر صنعت ۴.۰، مشخصات دیگر صرفاً یک برگه داده ایستا نیستند.

آن‌ها یک اکوسیستم سه‌بعدی را تشکیل می‌دهند که در آن هندسه فیزیکی, عملکرد مکانیکی, ، و کنترل هوشمند. ادغام می‌شوند. توسعه درک عمیق از این اکوسیستم، نخستین گام برای بیشینه‌سازی بازده سرمایه‌گذاری (ROI) و اجتناب از دام‌های پنهان هزینه است.

برای بینش بیشتر در مورد پیکربندی‌های پیشرفته ماشین، می‌توانید به ابزار ماشین ای‌دی‌اچ, ، منبعی معتبر برای راه‌حل‌های دقیق خم‌کن پرس مراجعه کنید.

1.1 بازتعریف اکوسیستم مشخصات

ارزیابی واقعی مشخصات باید فراتر از ارقام جداگانه برود و در عوض بر هزینه کل مالکیت (TCO) در سراسر چرخه عمر کامل ماشین تمرکز کند.

• فراتر از برگه داده: قدرت هم‌افزایی سه‌بعدی یک خم‌کن پرس رده‌بالا مجموعه‌ای تصادفی از مشخصات نیست — بلکه تعادلی دقیق در میان سه بُعد وابسته به هم را نشان می‌دهد:
  1. بُعد هندسی (هندسه) – عمق گلو، ارتفاع باز و حرکت گیج پشتی نه تنها اندازه اما همچنین شکل قطعاتی که می‌توانید بسازید — چه جعبه‌های عمیق یا پروفیل‌های نامنظم.
  2. بُعد پویا (مکانیک) – فقط به تناژ نگاه نکنید؛ در نظر بگیرید سرعت پاسخ‌گویی و پایداری در طول زمان. برای مثال، یک سیستم تمام‌سروو می‌تواند در عرض چند میلی‌ثانیه پاسخ دهد، در حالی که کارایی یک سیستم هیدرولیک سنتی ممکن است در طول کارکرد طولانی به دلیل تغییرات دمای روغن حدود 1.2% کاهش یابد.
  3. بُعد هوشمند (کنترل) – توان پردازشی و الگوریتم‌های کنترلر، قلب مدرن هر مشخصه هستند. آن‌ها تعیین می‌کنند که آیا دستگاه می‌تواند جبران‌سازی چندمحوره پیچیده را انجام دهد یا نه، که مستقیماً بر دقت قطعه اول و یکنواختی دسته تولید تأثیر می‌گذارد.
• ارتباط بازگشت سرمایه: کوه یخ هزینه پنهان عدم تطابق در مشخصات به ندرت پیامدهای فوری نشان می‌دهد — بلکه به صورت تخلیه مالی بلندمدت ظاهر می‌شود.
  • هزینه‌های توقف تولید – انتخاب یک سیستم عقب‌سنج کند یا با محورهای کم می‌تواند باعث شود تأخیرهای موقعیت‌یابی بیش از 50% از زمان چرخه را در عملیات چند خم مصرف کنند. سیستم‌های با کارایی بالا می‌توانند چرخه‌های تک‌قطعه‌ای را از 45 ثانیه به تنها 15 ثانیه کاهش دهند.
  • ابزار و ضایعات – جبران‌سازی ناکافی تاج اغلب اپراتورها را مجبور می‌کند از ورق‌های نازک یا فشار بیش از حد برای اصلاح زاویه‌ها استفاده کنند. این نه تنها کارایی را کاهش می‌دهد بلکه سایش موضعی روی قالب‌های دقیق گران‌قیمت را نیز تسریع می‌کند. برای آشنایی بیشتر با سازگاری ابزار، می‌توانید مراجعه کنید به ابزارهای پرس برک.

1.2 سازوکارهای اصلی و اصطلاحات کلیدی توضیح داده شده

برای تفسیر درست یک ترمز پرس برگه مشخصات، ابتدا باید درک کرد که نیرو چگونه در سیستم منتقل می‌شود و هندسه چگونه فضا را محدود می‌کند. برای بررسی عمیق‌تر اصول مکانیکی پشت خم‌کاری، مراجعه کنید به عملیات پرس برک.

• مسیر انتقال نیرو – از منبع تا ورق وظیفه اصلی یک پرس برک تبدیل انرژی به تغییر شکل دقیق است. درک این زنجیره به شما کمک می‌کند تا مهم‌ترین پارامترها را تفسیر کنید:
  1. منبع نیرو – یا یک پمپ هیدرولیک (که جریان و فشار را تأمین می‌کند) یا یک سروو موتور (که گشتاور را تأمین می‌کند).
  2. رام (اسلاید) – حامل نیرو. مشخصات کلیدی شامل نه تنها تناژ بلکه همچنین تکرارپذیری (معمولاً ±0.01 میلی‌متر) و موازی بودن راهنما.
  3. سیستم ابزارگیری – نقطه نهایی اجرا. نوع ارتفاع باز و گیره دستگاه به طور مستقیم محدوده ابزارهایی را که می‌توان استفاده کرد تعیین می‌کند.
• مناطق فضایی بحرانی – هندسه نامرئی که قابلیت را تعریف می‌کند
  • عمق گلو – فضای پشت ستون قاب جانبی. این مشخصه که اغلب نادیده گرفته می‌شود، نه تنها تعیین می‌کند که قطعه تا چه عرضی می‌تواند خم شود بلکه حداکثر ارتفاع فلنج در طول خم‌کاری کامل را نیز مشخص می‌کند. عمق گلوگاه بیشتر اجازه می‌دهد قطعات بلند بدون نیاز به چرخاندن مکرر پردازش شوند و جریان تولید را به‌طور چشمگیری بهبود می‌بخشد.
  • ارتفاع باز در مقابل کورس – دو اصطلاحی که اغلب با هم اشتباه گرفته می‌شوند:
    • ارتفاع باز حداکثر فاصله بین تیر بالایی و بستر زمانی است که رام در بالاترین نقطه خود قرار دارد.
    • کورس حداکثر محدوده حرکت رام است.
    • هشدار حیاتی – برای قطعات جعبه‌ای عمیق، اطمینان حاصل کنید که “حداکثر ارتفاع قطعه + ارتفاع ابزار + فاصله ایمنی” کمتر از ارتفاع باز باشد. بسیاری از کاربران دستگاه‌هایی با تناژ بالا و دهانه استاندارد خریداری می‌کنند و بعد متوجه می‌شوند که قطعات عمیق پس از خم‌کاری قابل خارج کردن نیستند. برای راهنمایی در مورد تنظیم عملی دستگاه، مراجعه کنید به عملیات پرس برک.

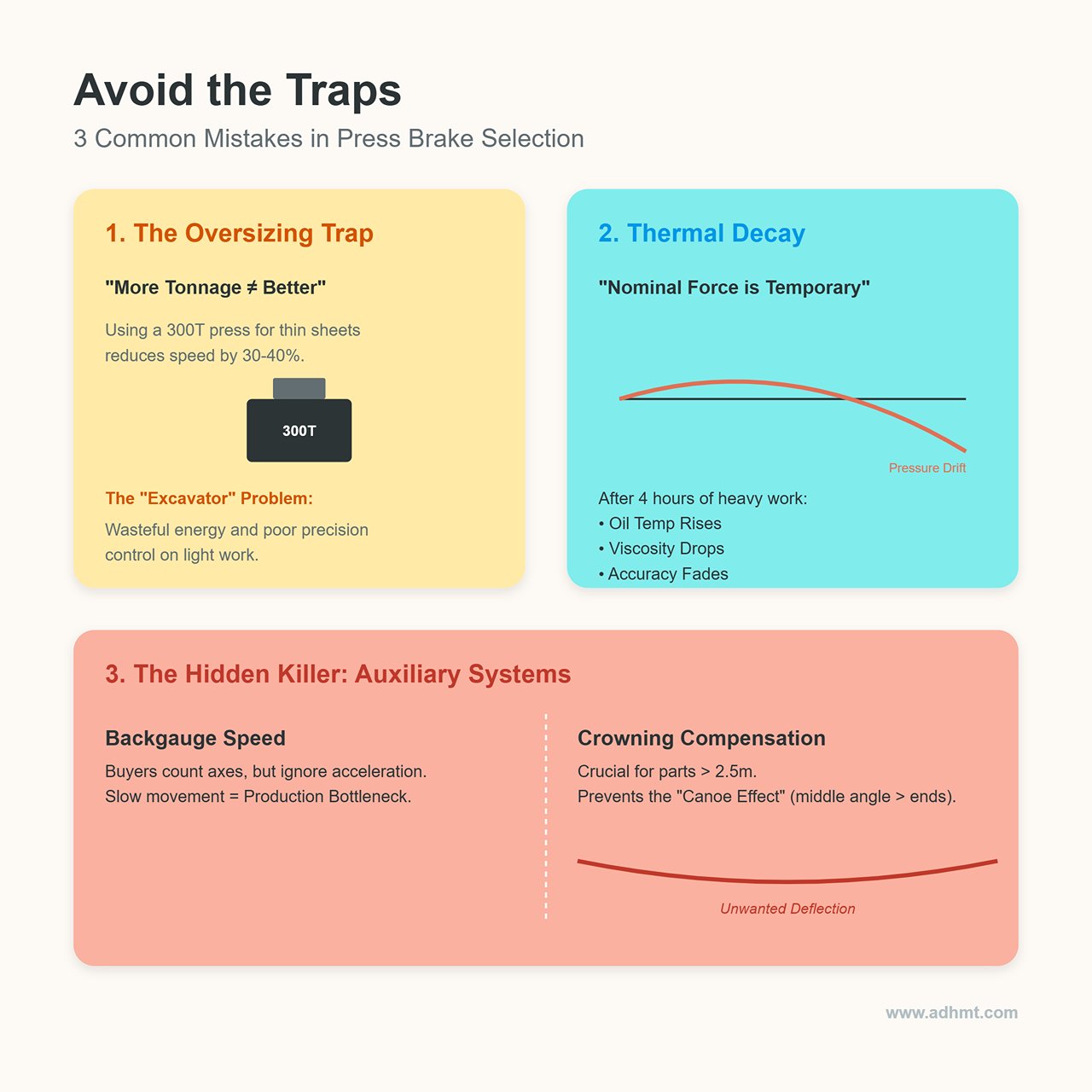

1.3 تصورات نادرست رایج و هشدارهای ریسک

بر اساس سال‌ها مشاهده در صنعت، سه تصور نادرست تکرارشونده مسئول بیشتر شکست‌های انتخاب هستند:

• افسانه ۱: “تناژ بیشتر همیشه بهتر است” – دام بیش‌ازاندازه‌سازی بسیاری تصور می‌کنند “بزرگ‌تر یعنی ایمن‌تر”.” این یک اشتباه جدی است.
  • جریمه‌ی بهره‌وری – پرس‌های بزرگ (۳۰۰ تُن و بالاتر) دارای اینرسی قابل توجهی در رام هستند که هر دو را محدود می‌کند حرکت به سمت قطعه و بازگشت سرعت‌ها. هنگام کار با ورق‌های نازک (۱ تا ۳ میلی‌متر)، چرخه‌های کندتر آن‌ها می‌تواند خروجی ساعتی را تا ۳۰ تا ۴۰٪ نسبت به یک پرس با اندازه‌ی مناسب کاهش دهد.
  • هزینه‌های انرژی و دقت – استفاده از یک پرس بیش از حد بزرگ برای کار سبک مانند استفاده از بیل مکانیکی برای پختن شام است — پرهزینه و غیر دقیق. سیستم‌های هیدرولیک بزرگ در کنترل تنظیمات جزئی جریان مشکل دارند، که باعث می‌شود تنظیم دقیق زاویه بسیار کمتر از مدل‌های دقیق‌تر و کوچک‌تر باشد.
• افسانه ۲: “نیروی اسمی برابر با ظرفیت واقعی است” – واقعیت عملکرد پیوسته “نیروی اسمی” ذکر شده در بیشتر برگه‌های مشخصات به توان لحظه‌ای اوج اشاره دارد، نه خروجی پایدار.
  • واقعیت افت حرارتی – پس از چهار ساعت کار سنگین مداوم، یک پرس هیدرولیک معمولی دچار رانش فشار می‌شود زیرا دمای روغن افزایش می‌یابد، ویسکوزیته کاهش می‌یابد و نشتی داخلی افزایش پیدا می‌کند — پدیده‌ای که به آن “رانش حرارتی اندازه” گفته می‌شود. ماشین‌های رده‌بالا فشار کاری پیوسته را مشخص می‌کنند یا دارای سیستم‌های کنترل دمای روغن هستند.
  • ظرفیت بارگذاری خارج از مرکز – نیروی اسمی فرض را بر بارگذاری در مرکز می‌گذارد. اگر عملیات شما اغلب نیاز به خم‌کاری در یک طرف بستر دارد، در این صورت استحکام ضد خمش به عامل محدودکننده‌ی واقعی تبدیل می‌شود.
• افسانه ۳: نادیده گرفتن سیستم‌های کمکی – قاتل پنهان نرخ بازده
  • سرعت گیج عقب – خریداران اغلب بر تعداد محورها (۴ محور در مقابل ۶ محور) تمرکز می‌کنند اما از شتاب. غافل می‌شوند. در قطعات پیچیده، زمان حرکت پشت‌گیج اغلب گلوگاه اصلی است.
  • جبران تاج‌گذاری – هنگام خم‌کاری قطعاتی طولانی‌تر از ۲٫۵ متر، نبود تاج‌گذاری خودکار CNC تضمین می‌کند که زاویه‌ی میانی همیشه بزرگ‌تر از دو سر باشد (اثر “قایق”). تکیه بر تنظیمات دستی غیرقابل اعتماد است و با تولید استاندارد مدرن ناسازگار می‌باشد.

II. پارامترهای فیزیکی اصلی: مرزهای هندسی قابلیت خم‌کاری

اگر سیستم کنترل، “هوش” دستگاه خم‌کن پرس باشد، مشخصات فیزیکی آن “اسکلت” آن را تعریف می‌کند. این پارامترهای سخت مستقیماً تعیین می‌کنند که چه نوع کارهایی را می‌توانید انجام دهید — و دستگاه تا چه مدت می‌تواند آن‌ها را تحمل کند.

در این بخش، چهار مرز فیزیکی کلیدی را که ظرفیت شکل‌دهی را تعیین می‌کنند، بررسی کرده و تله‌های پنهان انتخاب در پشت اعداد را آشکار خواهیم کرد.

2.1 تناژ (نیروی خم‌کاری): علم پشت فشار اصلی

تناژ شاخص تعیین‌کننده‌ی قدرت یک دستگاه خم‌کن پرس است، اما در همین‌جا بیشترین اشتباهات انتخاب نیز رخ می‌دهد. فراتر از عنوان “تناژ کل”، باید به دو محدودیت حیاتی اما اغلب نادیده گرفته‌شده توجه کنید: حد بار در هر متر و فرو رفتگی ابزار, ، که هر یک از آن‌ها می‌تواند به گلوگاهی مرگبار تبدیل شود.

1. فرمول پایه‌ی خم‌کاری هوایی — فقط به تجربه تکیه نکنید. معادله‌ی استاندارد صنعتی برای نیروی خم‌کاری هوایی، رابطه‌ای درجه دوم بین فشار و ضخامت ورق را نشان می‌دهد:

• توان T² (ضخامت ورق به توان دو): این متغیر حیاتی‌ترین عامل در فرمول است. دو برابر شدن ضخامت ورق، تناژ مورد نیاز را به میزان چهار برابر.
• دام K (ضریب ماده): بیشتر نمودارهای ساده‌شده فقط بر اساس فولاد کم‌کربن (K = 1.42) تهیه شده‌اند.
  • فولاد ضد زنگ (SS): با استحکام کششی بالا (600–700 مگاپاسکال) و برگشت فنری قوی، به ضریبی برابر با 1.5–1.6.
  • آلومینیوم (Al): از آنجا که نرم‌تر است، معمولاً از ضریب ۰.۵–۰.۶.
  • هشدار عملی: اگر عمدتاً فولاد ضدزنگ را پردازش می‌کنید اما دستگاه خود را با استفاده از جدول فولاد کربنی اندازه‌گذاری می‌کنید، با کمبود شدید توان مواجه خواهید شد.

۲. اصل حاشیه ایمنی: چرا کارشناسان بر ذخیره ۲۰٪–۳۰٪ اصرار دارند — مقادیر تئوریک شرایط آزمایشگاهی را نشان می‌دهند، در حالی که تولید واقعی پر از متغیر است. باقی گذاشتن حاشیه ایمنی فقط به معنای “داشتن توان کافی” نیست؛ بلکه مربوط به محافظت از دستگاه و اپراتور.

• تفاوت دسته‌های مواداست: حتی در یک گرید مشابه، استحکام کششی می‌تواند بین ۱۰٪–۱۵٪ در میان تأمین‌کنندگان نوسان داشته باشد.
• جلوگیری از ضربه کف‌زنی: یک خطای ساده اپراتور می‌تواند باعث شود پرس وارد حالت کف‌زنی یا حتی سکه‌زنی شود، جایی که فشار مورد نیاز تا ۴–۵ برابر حالت خم هوایی افزایش می‌یابد. بدون ذخیره کافی، نتیجه می‌تواند ترکیدن سیلندر هیدرولیک یا تغییر شکل دائمی فریم باشد.

۳. اثر گلوگاه: محدودیت بار در خط مرکزی — بزرگ‌ترین دام پنهان در مشخصات. خرید یک دستگاه ۱۰۰ تُن / ۳ متری به این توسط شعاع نوک پانچ تعیین نمی‌شود. دهانه V پهن‌تر شعاع داخلی بزرگ‌تری تولید می‌کند. یک قانون سرانگشتی قابل اعتماد برای فولاد نرم این است که شعاع داخلی حاصل تقریباً برابر با ۱۶-۱۷٪ عرض دهانه V خواهد بود. بنابراین با انتخاب قالب صحیح، شعاع خود را «برنامه‌ریزی» می‌کنید. معنا نیست که می‌توانید ۱۰۰ تُن نیرو را روی یک بخش ۱ متری در مرکز اعمال کنید.

• قانون ۶۰٪: بیشتر دستگاه‌ها طوری طراحی شده‌اند که فقط در ۶۰٪ فاصله بین ستون‌ها بتوانند بار کامل را تحمل کنند. اگر طول خم شما کوتاه‌تر باشد، باید بار به‌صورت متناسب کاهش یابد.
• خطر فرورفتگی ابزار: گیره‌های استاندارد ابزار معمولاً دارای حد بار حدود ۱۰۰ تُن/متر. هستند. اعمال نیروی بیش از حد روی ابزار کوتاه می‌تواند باعث فرو رفتن آن در سطح رام شود و منجر به آسیب غیرقابل بازگشت “تورفتگی رام” گردد.

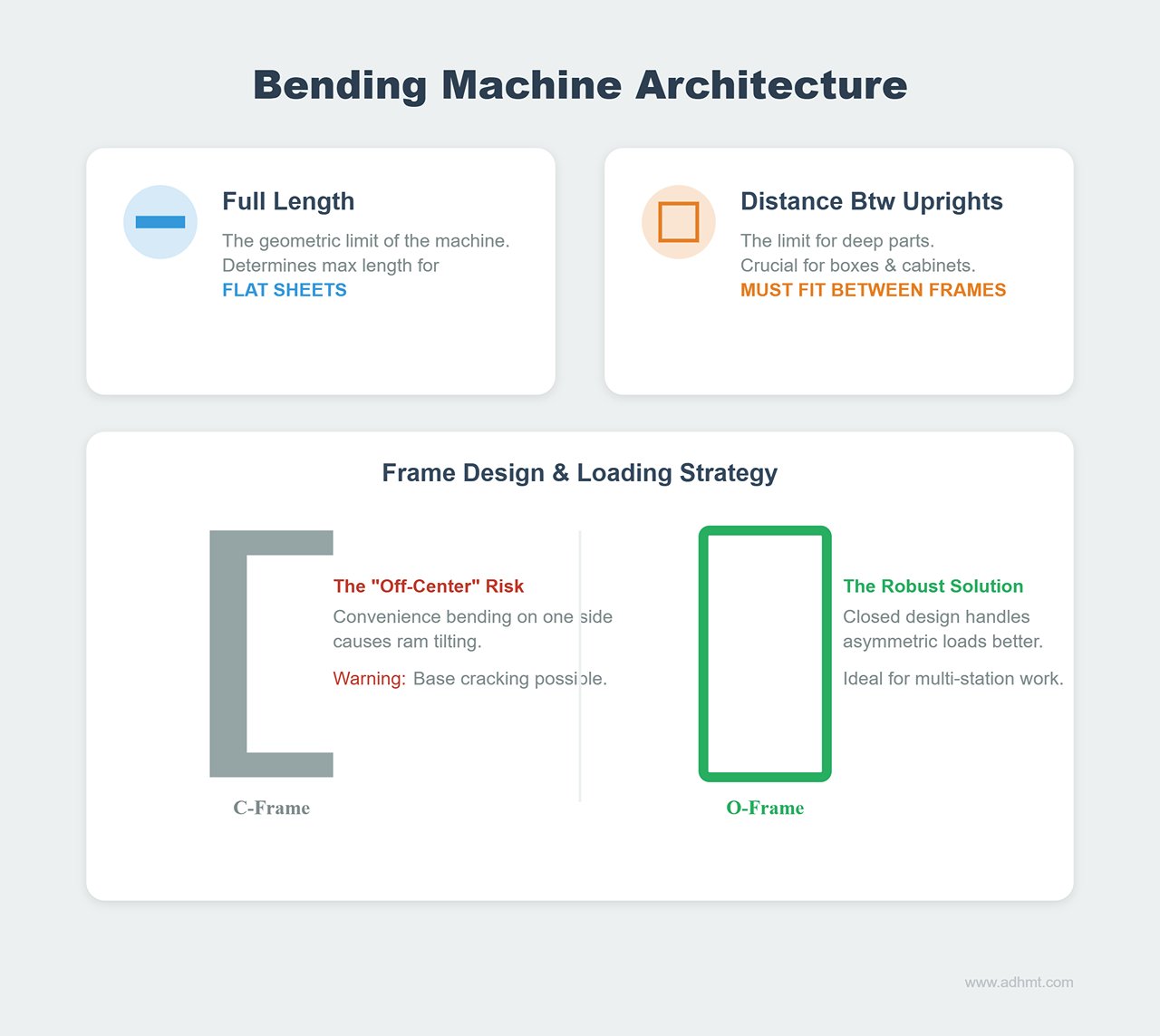

۲.۲ طول خم و فاصله قاب

مشخصات طول، حد هندسی قطعات کاری شما را تعریف می‌کند، اما طول کامل و فاصله بین ستون‌ها دو پارامتر کاملاً متفاوت هستند.

• طول کامل در مقابل فاصله بین ستون‌ها
  • طول کامل: حداکثر طول ورق‌های تخت که می‌توانید پردازش کنید را تعیین می‌کند.
  • فاصله بین ستون‌ها: حداکثر طول قطعات جعبه‌ای عمیق. اگر ارتفاع دیواره قطعه خم‌شده شما از عمق گلو بیشتر باشد، طول کل آن نباید از فاصله بین ستون‌ها تجاوز کند، در غیر این صورت نمی‌توانید آن را داخل دستگاه بچرخانید.
  • نکته انتخاب: اگر محصولات شما عمدتاً به شکل جعبه‌ای هستند (برای مثال، کابینت‌های برقی، محفظه‌ها)، فاصله بین ستون‌ها از طول کل کاری اهمیت بیشتری دارد.
• قابلیت بارگذاری خارج از مرکز: در عملیات روزمره، اپراتورها اغلب برای راحتی، قطعات کوچک را در یک سمت دستگاه خم می‌کنند.
  • ناله قاب C: بارگذاری خارج از مرکز باعث کج شدن رام می‌شود. اگرچه ماشین‌های مدرن از هم‌زمان‌سازی مستقل Y1/Y2 برای اصلاح این موضوع استفاده می‌کنند، اما اعمال مداوم بیش از 50% از تناژ نامی در حالت خارج از مرکز، سایش یک‌طرفه روی راهنماها را تسریع کرده و حتی ممکن است پایه قاب C را ترک دهد.
  • مزیت قاب O: برای عملیات شامل خم‌کاری‌های مکرر خارج از مرکز یا چند ایستگاهه پی‌درپی، طراحی بسته قاب O مقاومت ذاتی بهتری در برابر بارهای نامتقارن ارائه می‌دهد.

2.3 هندسه عمودی: کورس و ارتفاع باز

این جفت پارامتر اغلب با یکدیگر اشتباه گرفته می‌شوند — و همین اشتباه، علت اصلی سناریوی معروف “عدم امکان خارج کردن قطعه پس از خم‌کاری” است.

توضیح مفهوم: تفریق کلیدی

• ارتفاع باز (نور روز): فاصله عمودی از پایین تیر بالایی تا بالای میز پایینی هنگامی که رام کاملاً بالا رفته است.
• کورس: بیشترین فاصله حرکت رام از نقطه مرگ بالا تا نقطه مرگ پایین.
• منطق اصلی: کورس تعیین می‌کند رام تا چه اندازه می‌تواند حرکت کند؛ ارتفاع باز تعیین می‌کند قطعه‌کار با چه ارتفاعی می‌تواند بین ابزارها جا بگیرد.

چالش جعبه عمیق: یک محاسبه واقعی — کورس بلندتر الزاماً به معنای فضای قابل استفاده بیشتر نیست. برای تعیین اینکه آیا می‌توانید جعبه‌های عمیق را پردازش کنید، باید فاصله باقیمانده:
فرمول:

مثال: فرض کنید ارتفاع باز ۴۰۰ میلی‌متر است و از پانچ گردن‌غاز ۱۹۰ میلی‌متری با نگهدارنده قالب ۱۰۱ میلی‌متری استفاده می‌کنید.

2.4 عمق گلو: محدودیت نادیده‌گرفته‌شده

عمق گلو به عمق بازشوی جانبی در پرس قاب C اشاره دارد — عاملی محدودکننده که اغلب دست‌کم گرفته می‌شود.

• محدودیت فیزیکی: این پارامتر حداکثر ارتفاع فلنج در هر دو انتهای یک قطعه‌کار بلند را محدود می‌کند. برای مثال، هنگام خم‌کاری یک ورق ۲٫۵ متری روی پرس ۳ متری با فلنج‌های ۲۰۰ میلی‌متری در هر دو انتها، اگر عمق گلو فقط ۱۵۰ میلی‌متر باشد، طرف ورق هنگام چرخاندن به ستون برخورد می‌کند و انجام عملیات غیرممکن می‌شود.
• موازنه طراحی: سختی در برابر عمق — چرا تولیدکنندگان به‌سادگی گلوی دستگاه را عمیق‌تر نمی‌سازند؟
  • اثر “خمیازه”: یک گلوی عمیق‌تر بازوی اهرم را افزایش می‌دهد که باعث تقویت تغییرشکل باز شدن قاب در زیر بار کامل می‌شود — به‌معنای واقعی کلمه باعث می‌شود قاب C “خمیازه” بکشد و خطای زاویه خم ایجاد شود.
  • پیامد هزینه: برای هر ۱۰۰ میلی‌متر عمق گلوی اضافی، حفظ همان میزان سختی معمولاً مستلزم ۲۰۱TP3T–۳۰۱TP3T افزایش وزن دستگاه است. بنابراین، مگر اینکه نیاز مشخصی به فلنج‌های بزرگ داشته باشید، عمق گلوی استاندارد معمولاً بهترین توازن بین استحکام سازه‌ای و بهره‌وری هزینه را ارائه می‌دهد.

III. کنترل هوشمند و پارامترهای دقت: نیروی نرم پشت کیفیت محصول

وقتی مشخصات فیزیکی “اسکلت” دستگاه خم‌کن را تعریف می‌کنند، سیستم کنترل و پارامترهای دقت به آن “هوش” و “روح” می‌بخشند. در ساخت ورق فلزی دقیق مدرن، صرفاً خرید یک دستگاه با تناژ بالا دیگر تضمین‌کننده رقابت‌پذیری نیست.

تفاوت واقعی در دو جنبه نهفته است — توانایی شما در تولید مداوم زوایای خم یکنواخت, ، و و سرعتی که می‌توانید یک نقشه را به قطعه نهایی تبدیل کنید.

3.1 چارچوب دقت: سنجش سطوح تلرانس

دقت یک عدد مجزا در برگه مشخصات نیست؛ بلکه یک حلقه بازخورد پویا است که از سختی مکانیکی، پاسخ‌دهی هیدرولیکی و جبران‌سازی الگوریتمی تشکیل شده است. برای بینش‌های عملکردی قابل اعتماد، می‌توانید جزئیات را بروشورهای ما از ADH دانلود کنید.

• دقت موقعیت‌یابی: شریان حیاتی دقت زاویه
  • تکرارپذیری محور Y1/Y2: این معیار اصلی برای دقت حرکت عمودی لغزنده است. دستگاه‌های رده‌بالا اکنون به ±0.005 میلی‌متر, دست می‌یابند، در حالی که مدل‌های پیشرفته متداول دقت ±0.01 میلی‌متر ارائه می‌دهند.
  • واقعیت سخت پشت اعدادچرا ۰.۰۱ میلی‌متر تا این حد اهمیت دارد؟ در یک تنظیم معمولی قالب پایینی با V=16 میلی‌متر، انحراف کورس ۰.۰۱ میلی‌متر می‌تواند تقریباً باعث ۰.۵ درجه خطای زاویه‌ای. شود. اگر مشخصات دستگاه شما ±۰.۰۵ میلی‌متر را نشان دهد، این به معنای نوسانات زاویه‌ای ۲ تا ۳ درجه است — حاشیه‌ای فاجعه‌بار برای کار دقیق ورق فلزی.
• کنترل هم‌زمانی: نگهبان پایداری ضد پیچش
  • انحراف پویا: سیلندرهای هیدرولیک چپ و راست در مقیاس نانوثانیه از طریق شیرهای سروو تناسبی با فرکانس بالا هم‌زمان می‌شوند. شاخص کلیدی در اینجا خطای هم‌زمانی پویا. است. هنگامی که محورهای Y1 و Y2 بیش از حد مجاز از هم منحرف شوند، ۰.۰۲ میلی‌متر, قطعات بلند در هنگام خم شدن دچار پیچش می‌شوند و در نتیجه زاویه‌ها از ابتدا تا انتها یکنواخت نخواهند بود.
• صلبیت فریم: پایه‌ی دقت
  • کنترل پایدار از یک ساختار فیزیکی صلب آغاز می‌شود. حتی بهترین خط‌کش‌های خطی نیز بی‌فایده‌اند اگر فریم مانند “فنر” خم شود. دستگاه‌های باکیفیت میزان حداکثر خمش فریم تحت بار کامل (برای مثال، < ۱.۵ میلی‌متر بر متر) را اعلام می‌کنند، که معیاری حیاتی برای ارزیابی دوام سازه است.

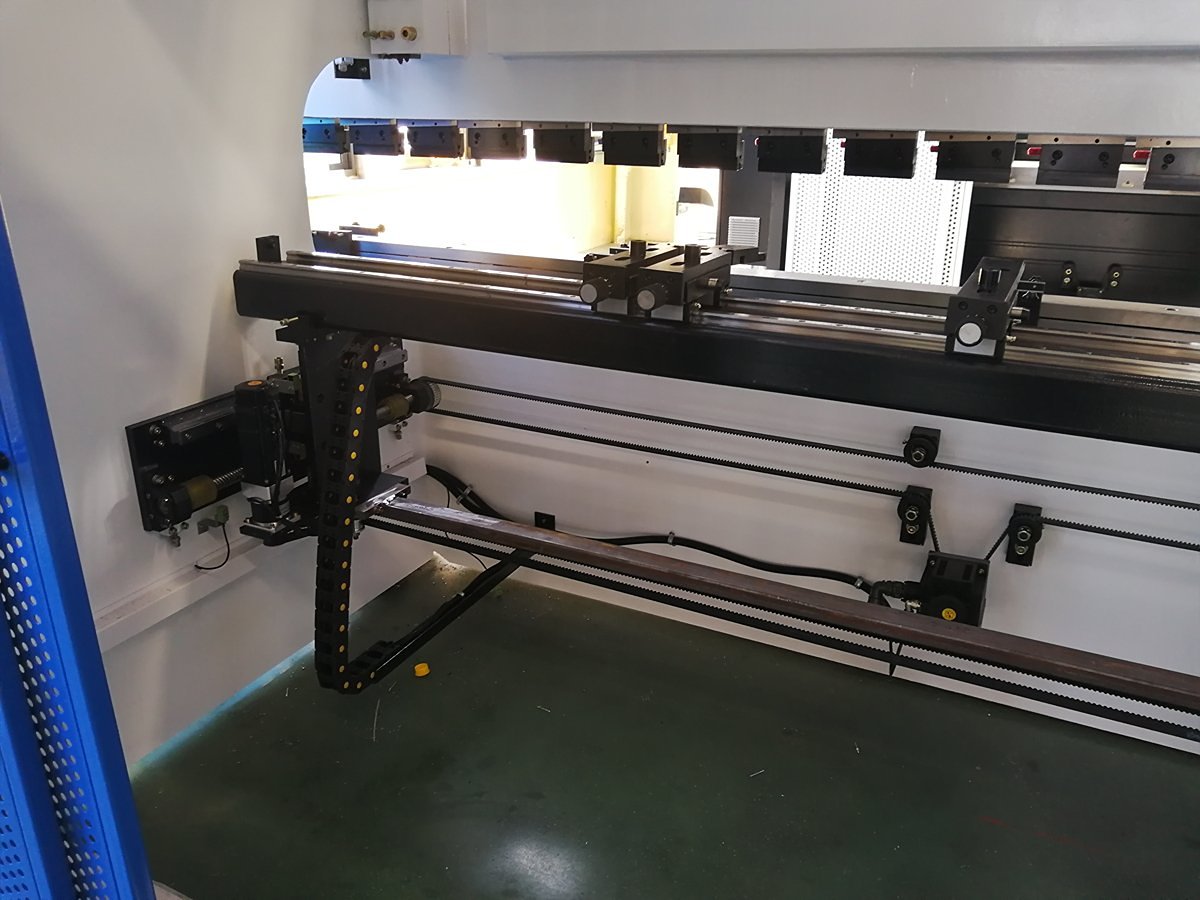

۳.۲ سیستم بک‌گیج: راز هماهنگی چندمحوره

بک‌گیج صرفاً یک توقف‌کننده نیست — بلکه سیستم مختصات فضایی قطعه‌کار را تعریف می‌کند. هنگام انتخاب مدل، هرگز با کاهش تعداد محورها صرفه‌جویی نکنید. این کار معمولاً بعدها منجر به افزایش چشمگیر هزینه‌های نیروی کار می‌شود.

• پیکربندی محوری پایه:
  • محور X (عمق جلو-عقب): دامنه طول فلنج را تعیین می‌کند.
  • محور R (ارتفاع عمودی): حیاتی اما اغلب نادیده گرفته‌شده. هنگام انجام خم‌های آفست (خم‌های Z) یا استفاده از ترکیب ابزارهایی با ارتفاع‌های متفاوت، انگشتان گیج پشتی باید به‌صورت خودکار ارتفاع خود را تنظیم کنند. در غیر این صورت، ممکن است برخورد با قالب پایینی یا خطای هم‌ترازی رخ دهد.
• کاربردهای پیشرفته محور: ضریب‌های بهره‌وری
  • Z1/Z2 (حرکت مستقل چپ-راست): ضروری برای خم‌کاری مرحله‌ای. اگر قصد دارید سه خم مجزا را در یک تنظیم انجام دهید (برای مثال، سمت چپ ۹۰°، وسط صاف‌سازی، سمت راست ۳۰°)، این محورها امکان جابجایی خودکار بین مراحل را فراهم می‌کنند، نیاز به تنظیم دستی گیج پشتی را از بین می‌برند و زمان توقف را کاهش می‌دهند.
  • X1/X2، R1/R2 (سیستم‌های ۶ محوره): تنها راه‌حل برای خم‌های مخروطی. برای مثال، هنگام شکل‌دهی دیواره جانبی قیف با عمق خم‌های نابرابر، انگشتان چپ و راست باید به‌صورت مورب جابجا شوند تا هم‌ترازی مناسب حفظ شود.
• جدول مرجع انتخاب:

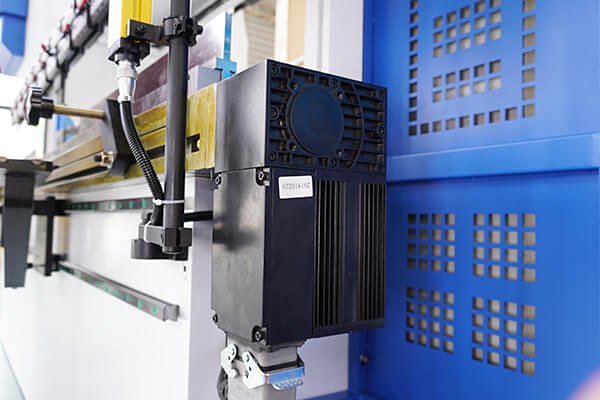

۳.۳ سیستم تاج‌گذاری: نگهبان راستای مستقیم

• پدیده فیزیکی: “اثر قایق” — در فشار بالا، هم رام و هم میز کار به‌طور جزئی به شکل محدب خم می‌شوند. در نتیجه، زاویه‌ها در وسط قطعات بلند بزرگ‌تر می‌شوند (کم‌خم) در حالی که در انتهاها کوچک‌تر می‌شوند (بیش‌خم). بدون سیستم جبران خودکار، یک قطعه ۳ متری می‌تواند انحراف زاویه‌ای تا ۱°–۲° نشان دهد.
• روش‌های جبران: مکانیکی در برابر هیدرولیکی
  • تاج‌گذاری مکانیکی (سبک ویلا): با حرکت نسبی دو مجموعه گُوِه در داخل میز کار به‌دست می‌آید که یک منحنی جبرانی دقیق ایجاد می‌کند.
    • مزایا: بسیار دقیق, ، دارای انطباق عالی منحنی و کاملاً بی‌نیاز از نگهداری. گزینه ترجیحی برای کاربردهای با دقت بالا مانند پرداخت استیل ضدزنگ یا تابلوهای برق.
  • تاج‌گذاری هیدرولیکی: از مجموعه‌ای از سیلندرها در زیر میز کار برای ایجاد فشار رو به بالا استفاده می‌کند.
    • معایب: حساس به دمای روغن هیدرولیک و سایش آب‌بندها. با گذشت زمان ممکن است دچار نشتی یا ناپایداری فشار شود و معمولاً فقط از جبران تک‌نقطه‌ای یا قوس ساده پشتیبانی می‌کند — که برای خم‌کاری‌های پیچیده و خارج از مرکز ناکافی است.
• پارامترهای کلیدی:
  • در هنگام انتخاب، بررسی کنید ظرفیت جبران بار در هر متر (به‌عنوان مثال، ۰٫۳ میلی‌متر بر متر). اگر اغلب فولادهای با استحکام بالا را پردازش می‌کنید (که به دلیل برگشت فنری بیشتر به فشار بالاتری نیاز دارند)، اطمینان حاصل کنید که قابلیت جبران با تغییر شکل در بار کامل مطابقت دارد.

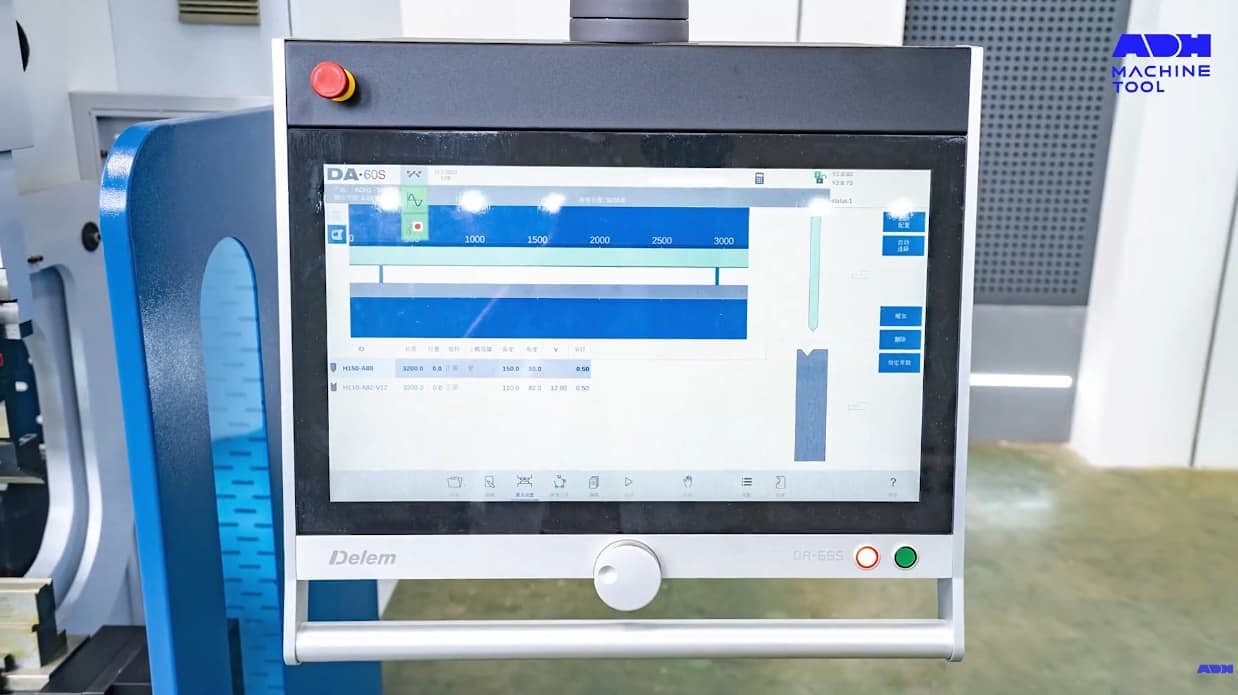

۳٫۴ سیستم کنترل CNC: مغز پردازش و اتصال‌پذیری

ارزش یک سیستم کنترل دیگر با “اندازه صفحه‌نمایش” سنجیده نمی‌شود، بلکه با عملکرد محاسباتی و اتصال‌پذیری. برای تجربه‌ی یکپارچگی پیشرفته CNC،, با ما تماس بگیرید برای راه‌حل‌های سفارشی.

• بصری‌سازی: شبیه‌سازی دوبعدی در برابر سه‌بعدی
  • فقط برای کاهش هزینه‌ها به سیستم صرفاً دوبعدی بسنده نکنید. قدرت واقعی شبیه‌سازی سه‌بعدی در تشخیص برخورد. نهفته است. در هنگام برنامه‌نویسی، سیستم می‌تواند هشدارهایی مانند “انتهای این قطعه‌کار با تیر بالایی برخورد خواهد کرد” یا “مجموعه ابزار با پشت‌گیج تداخل دارد” صادر کند. این قابلیت از اتلاف بی‌شمار قطعات و آسیب به قالب‌ها در هنگام کار با هندسه‌های پیچیده جلوگیری می‌کند.
• بهره‌وری برنامه‌نویسی: نرم‌افزار برنامه‌نویسی آفلاین
  • این ویژگی تعیین‌کننده‌ی سیستم‌های مدرن است. کنترلرهای پیشرفته (مانند Delem Profile-S، AutoPOL، Metamation) امکان وارد کردن مستقیم مدل‌های سه‌بعدی STEP/IGES را فراهم می‌کنند.
  • تحول ارزش: نرم‌افزار می‌تواند به‌صورت خودکار ویژگی‌های قطعه را شناسایی کند، محاسبات بازکردن ورق را انجام دهد، مراحل فرآیند را تولید کند و حتی ابزار و موقعیت‌های پشت‌گیر مناسب را انتخاب نماید. به عبارت دیگر، دیگر نیازی نیست به اپراتور باتجربه‌ای که کنار دستگاه با ماشین‌حساب ایستاده و با روش آزمون و خطا برنامه‌نویسی می‌کند، متکی باشید. زمان توقف دستگاه برای برنامه‌نویسی تقریباً به صفر کاهش می‌یابد.
• استانداردهای رابط صنعت ۴.۰
  • OPC-UA / MTConnect: این‌ها رابط‌های استاندارد نسل بعدی هستند. آن‌ها به سیستم‌های MES/ERP اجازه می‌دهند تا دستورات تولید را مستقیماً به دستگاه ارسال کرده و داده‌های بلادرنگ مربوط به خروجی، وضعیت دستگاه (در حال کار/آماده‌به‌کار/هشدار) و مصرف انرژی را جمع‌آوری کنند. دستگاه‌هایی که فاقد این رابط‌ها هستند، محکوم به تبدیل شدن به “جزایر اطلاعاتی” منزوی در یک اکوسیستم کارخانه هوشمند خواهند بود.

IV. مشخصات توان و سرعت: ایجاد توازن میان بهره‌وری، مصرف انرژی و نگهداری

پس از تعیین اندازه (هندسه) و دقت دستگاه، سؤال کلیدی بعدی این است که دستگاه تا چه حد سریع و کارآمد است. مشخصات توان و سرعت مستقیماً بر هزینه هر قطعه تأثیر می‌گذارند، در حالی که بر محیط کارخانه (صدا و گرما) و هزینه کل مالکیت دستگاه (TCO) در طول چرخه عمر آن نیز اثرگذارند.

بسیاری از خریداران در دام “رقابت مشخصات” می‌افتند—به دنبال بالاترین سرعت اسمی هستند بدون آن‌که عملکرد واقعی را درک کنند. در تولید عملی،, شتاب اغلب از حداکثر سرعت مهم‌تر است, ، و انتخاب سیستم محرکه نشان‌دهنده‌ی توازنی راهبردی میان بهره‌وری انرژی و پیچیدگی نگهداری است.

۴.۱ ارزیابی مقایسه‌ای سه فناوری اصلی محرکه

فریب واژه‌های بازاری مانند “تمام‌الکتریکی بهترین است” یا “هیدرولیک منسوخ شده” را نخورید. هر فناوری محرکه دارای محدودیت‌های فیزیکی خاص خود است. بحث درباره‌ی برتری بدون در نظر گرفتن شرایط خاص تولید بی‌معناست. در ادامه مقایسه‌ای مبتنی بر تجربه و آزمون میدانی ارائه شده است:

توصیه تصمیم‌گیریاگر کارخانه شما با ورق‌های ضخیم یا فرآیندهایی با نیاز به نگه‌داشت طولانی فشار کار می‌کند، سیستم‌های هیدرولیک همچنان مقرون‌به‌صرفه‌ترین گزینه هستند. اگر بر روی کار با ورق‌های نازک مانند محفظه‌های الکترونیکی تمرکز دارید و به یکنواختی استثنایی نیاز دارید، ماشین‌های تمام‌الکتریکی بهترین بازگشت سرمایه را ارائه می‌دهند.

۴.۲ درک پارامترهای سرعت: قاتلان پنهان بهره‌وری

آیا می‌توانید خروجی را فقط با بررسی “حداکثر سرعت” در برگه مشخصات تخمین بزنید؟ قطعاً نه. چرخه خم‌کاری (زمان چرخه) زنجیره‌ای پیچیده است که شامل موارد زیر می‌شود: نزدیک شدن + شکل‌دهی + مکث + کاهش فشار + بازگشت. گلوگاه واقعی اغلب در پارامتری نهفته است که ممکن است از آن غافل شوید.

۱. سرعت نزدیک شدن – صرفه‌جوی زمان برای حرکت‌های بدون بار

• بینش فنی: معمولاً در محدوده‌ی ۱۰۰ تا ۲۵۰ میلی‌متر بر ثانیه است.
• اهمیت عملی: این سرعتی است که در آن رام به‌سرعت از نقطه‌ی مرگ بالا تا “نقطه‌ی بی‌صدا” حرکت می‌کند. برای خم‌کاری جعبه‌های عمیق (که به ارتفاع باز زیاد نیاز دارند)، کورس حرکت طولانی است و سرعت نزدیک شدن عامل اصلی در زمان چرخه محسوب می‌شود.
• تفاوت‌های فنی: مدل‌های الکتریکی رده‌بالا (مانند مدل‌های شرکت‌های سالواگنینی یا ترامف) می‌توانند از ۲۵۰ میلی‌متر بر ثانیه فراتر روند، در حالی که ماشین‌های هیدرولیکی معمولی به دلیل محدودیت جریان روغن، به حدود ۱۰۰ تا ۱۸۰ میلی‌متر بر ثانیه محدود می‌شوند.

۲. سرعت خم‌کاری – گلوگاه محدودشده توسط ایمنی

این یکی از گمراه‌کننده‌ترین مشخصات است. بسیاری از ماشین‌ها سرعت شکل‌دهی ۲۰ تا ۲۵ میلی‌متر بر ثانیه را ادعا می‌کنند، اما در واقعیت ممکن است هرگز به آن نرسید.

• محدودیت سخت‌گیرانه: طبق استانداردهای بین‌المللی ایمنی مانند ANSI B11.3 و EN 12622, ، اگر ماشین فاقد سیستم محافظ لیزری پیشرفته (AOPD) باشد، سرعت بسته شدن پیش از تماس با ورق باید باید به‌صورت فیزیکی کمتر از ۱۰ میلی‌متر بر ثانیه.
• دام مشخصات: اگر ماشین را خریداری کنید اما بسته‌ی ایمنی پیشرفته (مانند Lazersafe Iris یا Fiessler Akas) را حذف کنید، ماشین شما مجبور خواهد بود در “حالت کند” کار کند.”
• راز بهره‌وری بالا: تنها ماشین‌هایی که به سیستم‌های ایمنی هوشمند با سرعت متغیر مجهز هستند می‌توانند ۲۰ میلی‌متر بر ثانیه یا بالاتر را در حین خم‌کاری به‌دست آورند، در حالی که در صورت ورود انگشتان به منطقه‌ی خطر، توقف اضطراری در حد میلی‌ثانیه انجام می‌دهند. خرید یک پرس برک پرسرعت بدون پرده‌ی نوری پیشرفته مانند داشتن یک خودروی اسپرت است اما فقط در محدوده‌ی مدرسه رانندگی کنید.

۳. سرعت بازگشت و “اثر ضربه‌ی چانه”

• بینش فنی: معمولاً بین ۱۰۰ تا ۲۰۰ میلی‌متر بر ثانیه است.
• خطر پنهان (ضربه‌ی چانه): سریع‌تر بودن همیشه بهتر نیست. هنگام خم کردن ورق‌های بزرگ با طول بیش از ۲ متر، قطعه‌کار هنگام بالا رفتن رام به‌سرعت سقوط می‌کند. سرعت بازگشت بیش از حد می‌تواند باعث ایجاد سرعت‌های لبه‌ای خطرناک شود که ممکن است به چانه اپراتور برخورد کند یا به‌دلیل برگشت، تغییر شکل ایجاد نماید.
• مشخصات پیشرفته: یک سیستم کنترل طراحی‌شده‌ی خوب باید از “برنامه‌ریزی سرعت بازگشت بخش‌بندی‌شده”پشتیبانی کند — شروع آهسته هنگام باز شدن قالب، سپس افزایش سرعت پس از پایدار شدن قطعه‌کار.

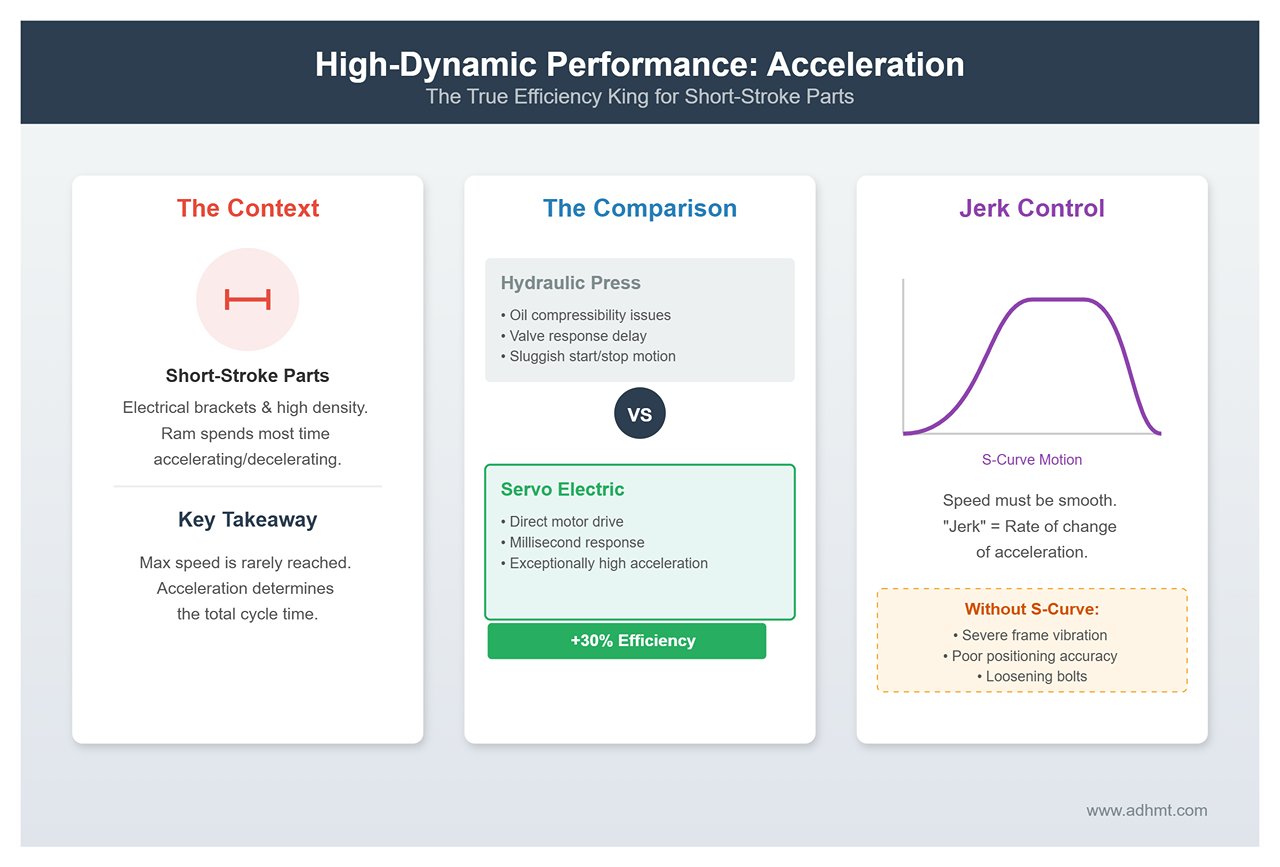

۴. عملکرد پویای بالا: شتاب – پادشاه واقعی بهره‌وری

برای قطعات با کورس کوتاه و تراکم بالا (مانند براکت‌های الکتریکی)، رام بیشتر زمان خود را در حال شتاب‌گیری و کاهش سرعت می‌گذراند — بدون آن‌که به حداکثر سرعت برسد. در چنین مواردی، شتاب عامل کلیدی است که زمان چرخه را تعیین می‌کند.

• داده‌های مقایسه‌ای:
• پرس هیدرولیک: به‌دلیل تراکم‌پذیری روغن هیدرولیک و تأخیر پاسخ قرقره‌های شیر، شتاب نسبتاً پایین است و حرکت شروع/توقف اغلب کند یا چسبنده به‌نظر می‌رسد.
• سروو الکتریکی: با درایو مستقیم موتور، شتاب به‌طور استثنایی بالا است و پاسخ شروع/توقف در عرض میلی‌ثانیه‌ها. رخ می‌دهد. برای قطعات با چرخه‌ی کوتاه، بهره‌وری کلی معمولاً ۳۰٪ بالاتر از پرس‌های هیدرولیکی است.
• کنترل جهش (نرخ تغییر شتاب): سرعت به‌تنهایی کافی نیست — باید روان نیز باشد. همیشه بررسی کنید که آیا دستگاه از شتاب و کاهش سرعت با منحنی S. پشتیبانی می‌کند یا خیر. بدون کنترل حرکت نرم، ماشین‌های با پویایی بالا می‌توانند در هنگام توقف ناگهانی باعث لرزش شدید فریم شوند، که دقت موقعیت‌دهی را تضعیف کرده و حتی ممکن است پیچ‌ها را شل کند.

V. روش‌شناسی انتخاب عملی: تبدیل نیازها به فهرست پیکربندی بهینه

هنگامی که پارامترهای فیزیکی و منطق کنترل را درک کردید، چالش نهایی ترجمه‌ی تمام آن داده‌های فنی به یک تصمیم خرید منطقی است. انتخاب دستگاه فقط درباره‌ی انتخاب بالاترین اعداد در برگه‌ی مشخصات نیست — بلکه تعادلی استراتژیک میان تناسب کاربرد و بازده سرمایه‌گذاری (ROI).

این فصل یک چارچوب تصمیم‌گیری استاندارد ارائه می‌دهد تا به شما کمک کند از میان گزینه‌های مختلف عبور کرده و روی دستگاهی تمرکز کنید که واقعاً با نیازهای شما مطابقت دارد.

5.1 ماتریس ۵ مرحله‌ای برای تعریف نیازمندی‌ها

به جای اینکه از یک فروشنده بپرسید “چند تُن باید بخرم؟”، ابتدا یک ارزیابی کامل از نیازهای تولید خود انجام دهید. پنج بُعد زیر را گام‌به‌گام بررسی کنید — پاسخ‌ها به‌طور طبیعی فهرست مشخصات اصلی شما را شکل خواهند داد.

1. مشخصات ماده — تعیین‌کننده تناژ پایه

انتخاب خود را فقط بر اساس سفارش‌های فعلی انجام ندهید — کسب‌وکار بالقوه در ۳ تا ۵ سال آینده را نیز در نظر بگیرید.

• تعریف محدوده‌های نهایی: فهرست کنید ضخیم‌ترین و سخت‌ترین موادی را که ممکن است کارخانه شما نیاز به پردازش آن‌ها داشته باشد.
• ضریب تعدیل: اثر ضریب استحکام کششی را به خاطر داشته باشید. اگر تولید اصلی شما شامل فولاد ضدزنگ ۶ میلی‌متری (با استحکام کششی حدود ۶۰۰ تا ۷۰۰ مگاپاسکال) است، تناژ مورد نیاز ۱.۵ تا ۱.۶ برابر تناژ فولاد نرم با همان ضخامت خواهد بود.
• حاشیه ایمنی: هنگام نهایی‌سازی مشخصات تناژ، از فرمول زیر استفاده کنید: تناژ انتخابی = حداکثر تئوریک × ۱.۳. این حاشیه ۳۰٪ به جلوگیری از خستگی فریم و داغ شدن بیش از حد سیستم هیدرولیک در اثر کارکرد طولانی‌مدت در بار کامل کمک می‌کند.

2. محدودیت‌های هندسی — تعیین‌کننده ابعاد دستگاه

فراتر از طول ورق، محدودیت‌های سه‌بعدی می‌توانند بسیار حیاتی‌تر باشند.

• حداکثر طول: مستقیماً طول میز کار دستگاه را تعیین می‌کند.
• حداکثر ارتفاع جانبی: تنها عاملی که نیاز را تعریف می‌کند. ارتفاع باز : ارتفاع باز > حداکثر ارتفاع جانبی قطعه کار + ارتفاع قالب بالایی + ارتفاع قالب پایینی + ۱۰۰ میلی‌متر (فاصله برای خارج کردن قطعه).
  • قانون محاسبه: اگر ارتفاع جانبی ۲۰۰ میلی‌متر باشد، حتی با وجود کورس کافی، ارتفاع باز کمتر از ۴۵۰ میلی‌متر می‌تواند باعث شود قسمت خم‌شده در ابزار گیر کند و خارج کردن آن غیرممکن شود.
  • هشدارپیچیده‌ترین شکل.
• : اگر قطعه شامل خطوط خم غیر موازی یا فلنج‌های پیچیده متعدد باشد، این موضوع مستقیماً بر نیاز بهمحورهای پشت‌گیر (backgauge) عمق گلو و تأثیر می‌گذارد (برای مثال، آیا پیکربندی ۶ محوره لازم است یا خیر). ۳. سطح دقت — مطابق با سیستم کنترل.

سطح ۱ (دقت بالا)

• : محفظه‌های الکترونیکی، قطعات هوافضا.پیکربندی قفل‌شده.
  • : درایو کامل سروو الکتریکی + جبران خمش مکانیکی (سبک Wila) + ابزار فوق دقیق. دقت موقعیت‌یابی باید به ±۰.۰۰۵ میلی‌متر برسد.سطح ۲ (سطح عمومی).
• : قطعات آسانسور، کابینت‌های برقی، لوازم آشپزخانه استیل ضدزنگ.: هم‌زمان‌سازی الکتروهیدرولیکی (Y1/Y2) + جبران‌سازی هیدرولیکی/مکانیکی + پشت‌گیر ۴ محوره. دقت موقعیت‌یابی ±۰.۰۱ میلی‌متر.
  • : درایو کامل سروو الکتریکی + جبران خمش مکانیکی (سبک Wila) + ابزار فوق دقیق. دقت موقعیت‌یابی باید به ±۰.۰۰۵ میلی‌متر برسد.سطح ۳ (سطح سازه‌ای).
• : سازه‌های فولادی سنگین، شاسی وسایل نقلیه، براکت‌های ساده.: هم‌زمان‌سازی الکتروهیدرولیکی یا میله پیچشی (برای بودجه‌های محدود). الزامات دقت به ±۰.۰۵ میلی‌متر تا ±۰.۱ میلی‌متر کاهش می‌یابد.
  • : درایو کامل سروو الکتریکی + جبران خمش مکانیکی (سبک Wila) + ابزار فوق دقیق. دقت موقعیت‌یابی باید به ±۰.۰۰۵ میلی‌متر برسد.: Electro-hydraulic or torsion-bar synchronization (for tight budgets). Accuracy requirements relaxed to ±0.05 mm–±0.1 mm.

4. توان عملیاتی — تعادل بین نوع محرک و سرعت

• فرکانس بالا، چرخه کوتاه (بیش از ۱۰۰۰ ضربه در روز): برای مثال، براکت‌های کوچک، قطعات الکتریکی.
  • تصمیم: انتخاب کنید سروو-الکتریکی یا سیستم‌های هیبریدی پرسرعت . تمرکز بر سرعت نزدیک شدن (بیش از ۱۸۰ میلی‌متر بر ثانیه) و شتاب. زمان یعنی پول — و صرفه‌جویی در انرژی قابل توجه است.
• فرکانس پایین، چرخه بلند (کمتر از ۳۰۰ ضربه در روز): برای مثال، قطعات بزرگ سفارشی.
  • تصمیم: ی پرس هیدرولیک استاندارد بهترین نسبت هزینه به عملکرد را ارائه می‌دهد. سرعت محدودیت نیست — پایداری و عملکرد در بارهای سنگین اهمیت دارد.

5. بودجه و محل — محدودیت‌های فیزیکی و مالی

• ظرفیت بار فونداسیون: ماشین‌آلات بالای ۲۰۰ تن یا طول بیش از ۴ متر معمولاً نیاز به فونداسیون ضد لرزش جداگانه دارند. نادیده گرفتن این موضوع می‌تواند منجر به نشست‌هایی شود که در عرض چند ماه دقت دستگاه را از بین می‌برد.
• محدودیت ارتفاع: ماشین‌هایی با ارتفاع باز زیاد و کورس بلند ممکن است از ۳.۵ متر ارتفاع کلی فراتر روند. همیشه فاصله زیر جرثقیل‌های سقفی یا سایر تجهیزات را بررسی کنید.

5.2 چک‌لیست مشخصات پنهان

از این چک‌لیست هنگام بررسی پیش‌فاکتورها یا پرسش از تأمین‌کنندگان استفاده کنید. این جزئیات که اغلب نادیده گرفته می‌شوند، به ندرت در برگه‌های مشخصات دیده می‌شوند اما می‌توانند تجربه کاربری را بسازند یا خراب کنند.

• سیستم گیره‌گیری
  • سؤال کلیدی: آیا از نوع پیچ‌سفت‌کنی سنتی است یا گیره هیدرولیکی/پنوماتیکی یک‌لمسی?
  • بینش ارزش: در تولید چندمحصولی با دسته‌های کوچک که تغییر ابزار بیش از سه بار در روز انجام می‌شود، یک سیستم گیره سریع می‌تواند صرفه‌جویی کند ۱–۲ ساعت توقف روزانه—و در کمتر از یک سال هزینه خود را جبران کند.
• محافظت ایمنی
  • سؤال کلیدی: آیا پرده نوری از نوع پایه “توقف در هنگام انسداد” است یا از نوع پیشرفته سیستم ایمنی لیزری (مانند Lazersafe Iris / Fiessler Akas)?
  • بینش ارزش: یک پرده نوری استاندارد باعث می‌شود رام در فاصله ۱۴–۲۰ میلی‌متر بالاتر از ورق کند شود، در حالی که سیستم ایمنی لیزری اجازه می‌دهد تا سرعت بالا تا ۲ میلی‌متر پیش از تماس حفظ شود. این موضوع مستقیماً منجر به افزایش بهره‌وری زمان چرخه به میزان ۳۰٪ یا بیشتر می‌شود.
• کنترل حرارتی
  • سؤال کلیدی: آیا سیستم هیدرولیک شامل خنک‌کننده به‌صورت استاندارد است؟
  • بینش ارزش: در کارگاه‌هایی با دمای بالاتر از ۳۵°C، نبود خنک‌کننده روغن می‌تواند باعث شود زاویه خم شدن در بعدازظهر بیش از ۰٫۵° تغییر کند، زیرا نشت داخلی با افزایش دمای روغن تغییر می‌کند.
• ارگونومی
  • سؤالات کلیدی: آیا پدال پایی دارای عملکرد “نقطه جستجو” است؟ آیا بازوهای نگهدارنده جلویی می‌توانند به‌صورت روان در امتداد ریل راهنمای خطی با حداقل مقاومت حرکت کنند؟
  • تعیین ارزش: این جزئیات تعیین می‌کنند که اپراتور پس از یک شیفت هشت‌ساعته تا چه اندازه احساس خستگی می‌کند—و مستقیماً بر نرخ نقص تأثیر می‌گذارد.

۵.۳ توصیه‌های پیکربندی ویژه صنعت

صنایع مختلف به “راه‌حل‌های بهینه” کاملاً متفاوتی نیاز دارند. در زیر چهار سناریوی نماینده و مرجع پیکربندی ایده‌آل آن‌ها آورده شده است:

• سناریو A: کارگاه عمومی ورق‌کاری فلز
  • نقاط درد: سفارش‌های بسیار متنوع، مواد ناسازگار و اندازه دسته‌های متغیر.
  • پیکربندی پیشنهادی:
    • مشخصات: ۱۳۵ تن / ۳۲۰۰ میلی‌متر (مناسب برای صفحات ضخیم و قطعات بلند).
    • سیستم اصلی: ۴+۱ محور (X، R، Z1، Z2 + جبران انحراف). محورهای Z1/Z2 ضروری هستند زیرا اغلب ترکیب ابزارها برای پردازش قطعات با طول‌های متفاوت مورد نیاز است.
    • درایو: هم‌زمان‌سازی الکتروهیدرولیک — تعادلی میان کارایی هزینه و چندمنظوره بودن.
• سناریو B: محفظه‌های دقیق / لوازم آشپزخانه
  • نقاط درد: ورق‌های نازک (<۲ میلی‌متر)، عملیات خم‌کاری مکرر، و الزامات سختگیرانه در پرداخت سطح (بدون خط و خش مجاز).
  • پیکربندی پیشنهادی:
    • مشخصات: ۴۰ تن / ۱۲۵۰ میلی‌متر (فشرده و سریع).
    • سیستم اصلی: درایو سروو تمام‌برقی, ، با شتاب بسیار بالا و محیط کاری تمیز و بدون روغن.
    • ابزار: باید مجهز باشد به ابزارهای دقیق اروپایی Wila/Trumpf و فیلم پرس بدون اثر فناوری.
• سناریو C: صنایع سنگین / ماشین‌آلات ساختمانی
  • نقاط درد: صفحات ضخیم (>10 میلی‌متر)، قطعات بزرگ و برگشت فنری قوی.
  • پیکربندی پیشنهادی:
    • مشخصات: ۶۰۰ تن / ۶۰۰۰ میلی‌متر.
    • سیستم اصلی: گلوگاه عمیق سفارشی (>۸۰۰ میلی‌متر) برای جلوگیری از تداخل هنگام برگرداندن قطعات بزرگ.
    • جبران: باید شامل شود تاج‌گذاری مکانیکی CNC سنگین—تاج‌گذاری هیدرولیکی اغلب در سطوح تناژ بالا ناکافی است.
• سناریو D: فولاد ضدزنگ معماری
  • نقاط درد: صفحات بسیار بلند (۴ تا ۶ متر)، نیازمند اتصالات بدون درز و یکنواختی زاویه‌ای استثنایی.
  • پیکربندی پیشنهادی:
    • مشخصات: پیکربندی تاندِم یا دستگاه تکی ۲۲۰ تن / ۴۲۰۰ میلی‌متر.
    • سیستم اصلی: سیستم اندازه‌گیری زاویه در زمان واقعی.
    • منطق: فولاد ضدزنگ تغییرات زیادی در برگشت فنری بین دسته‌ها نشان می‌دهد. روش‌های آزمون و خطا بسیار پرهزینه‌اند، در حالی که سیستم‌های بازخورد زاویه‌ای در زمان واقعی (مانند LVD Easy-Form یا Trumpf ACB) تضمین‌کننده “تأیید قطعه اول” هستند.”

VI. خلاصه و چشم‌انداز: تکامل مشخصات آینده

پس از بررسی دقیق هر جزئیات — از محاسبات تناژ و محدودیت‌های هندسی تا کنترل دقت و فناوری محرک — روشن می‌شود که “مشخصات” بسیار فراتر از داده‌های سرد در یک بروشور هستند.

آن‌ها نمایانگر قراردادی میان محدودیت‌های فیزیکی و جاه‌طلبی‌های تولیدی‌اند و به‌عنوان برتری فناورانه‌ی شرکت در چشم‌انداز رقابتی پنج تا ده سال آینده عمل می‌کنند.

در این فصل پایانی، فراتر از اعداد گام برمی‌داریم تا منطق پشت انتخاب تجهیزات را بازسازی کرده و فناوری‌های نوظهوری را بررسی کنیم که آماده‌اند تا “مشخصات استاندارد” را بازتعریف کنند.”

۶.۱ بازبینی تصمیمات اصلی: بازگشت به فلسفه انتخاب منطقی

در میان هزارتوی پارامترها، تصمیم‌گیرندگان اغلب مجذوب “اعداد بزرگ‌تر” می‌شوند. با این حال، تولیدکنندگان سطح جهانی هرگز برای ظرفیت بیش از حد هزینه نمی‌کنند — آن‌ها در هم‌ترازی دقیق سرمایه‌گذاری می‌کنند. بسیاری از موارد شکست در خرید ثابت کرده‌اند که تلاش برای پوشش تمام کارها با یک دستگاه “همه‌کاره” اغلب به ناکارآمدی در ورق‌های نازک و دقت پایین در ورق‌های ضخیم منجر می‌شود.

حکمت واقعی در پیکربندی لایه‌ای نهفته است—استفاده از پرس‌های الکتریکی پرسرعت برای ۸۰٪ از قطعات کوچک تا متوسط و پرس‌های هیدرولیکی سنگین برای ۲۰٪ باقی‌مانده از قطعات بزرگ. به یاد داشته باشید: اتلاف ناشی از مشخصات، پرهزینه‌ترین و در عین حال کم‌نمایان‌ترین هزینه در یک کارخانه است.

• تفکر سیستمی: مثلث آهنین مکانیک، کنترل و ابزارسازی هرگز یک مشخصه را به‌صورت جداگانه ارزیابی نکنید. حتی یک پرس برک سطح بالا با تکرارپذیری ۰.۰۰۵ میلی‌متر نیز در صورت استفاده با ابزارهایی با سختی پایین یا بدون جبران پیشرفته انحراف، نتایج ضعیفی تولید خواهد کرد. تنها با نگاهی جامع به مشخصات مکانیکی (سختی و هندسه)، مشخصات کنترلی (محاسبات و اتصال‌پذیری)، و سیستم‌های ابزارسازی (رابط و دقت) به‌عنوان یک کل جدایی‌ناپذیر می‌توان به هزینه کل مالکیت (TCO) واقعاً بهینه دست یافت.

۶.۲ روندهای نوظهور فناوری: از پارامترهای ایستا تا هوش ادراکی

موج صنعت ۴.۰ در حال بازنویسی DNA پرس برک‌ها است. برگه‌های مشخصات آینده دیگر بر قدرت ماشین تأکید نخواهند داشت، بلکه بر میزان هوشمندی و بهره‌وری انرژی آن تمرکز خواهند کرد.

• مشخصات تطبیقی: اصلاح بلادرنگ مبتنی بر هوش مصنوعی مشخصات سنتی ایستا هستند، در حالی که مواد رفتار پویا دارند. ماشین‌های پیشرفته آینده به‌صورت استاندارد مجهز خواهند بود به سیستم‌های حسگر مواد مبتنی بر هوش مصنوعی.
  • اصل: با استفاده از بازخورد فشار در طول حرکت رو به پایین رام، سیستم می‌تواند استحکام کششی واقعی و انحراف ضخامت هر ورق را در زمان واقعی استنباط کند.
  • مقدار: ماشین دیگر برنامه‌ها را به‌صورت کورکورانه اجرا نمی‌کند؛ بلکه مانند یک صنعتگر باتجربه عمل کرده و به‌طور خودکار عمق نقطه مرگ پایین و زمان مکث را بر اساس “شخصیت” منحصربه‌فرد هر ورق تنظیم می‌کند. در نتیجه، دسته‌های ناسازگار مواد دیگر بهانه‌ای برای ضایعات نخواهند بود — خود مشخصات به‌صورت تطبیقی تکامل خواهند یافت.
• مشخصات سبز: انقلاب بهره‌وری انرژی با پیشرفت اهداف جهانی بی‌طرفی کربن، شاخص‌های مصرف انرژی وزن بیشتری در برگه‌های مشخصات خواهند داشت.
  • فناوری بدون روغن: سیستم‌های سروو تمام‌الکتریکی و تسمه‌گردان با تناژ بالا به جریان اصلی تبدیل خواهند شد و سه مشکل مزمن سیستم‌های هیدرولیکی — نشت روغن، تعویض روغن، و انحراف حرارتی — را از بین خواهند برد.
  • بازیابی انرژی: مشخصات آینده بر “قابلیت بازیابی انرژی” تأکید خواهند داشت، که به فرآیند تبدیل انرژی جنبشی تولیدشده در هنگام کاهش سرعت و حرکت رو به پایین لغزنده به برق اشاره دارد؛ برقی که می‌تواند به شبکه برق بازگردانده شود. برای کارخانه‌هایی که حدود ۴۰۰۰ ساعت در سال فعالیت می‌کنند، این تفاوت در مشخصات می‌تواند مستقیماً به ده‌ها هزار یوان سود تبدیل شود.
• دوقلوی دیجیتال: اعتبارسنجی مشخصات مبتنی بر ابر در آینده‌ای نزدیک، انتخاب تجهیزات ممکن است دیگر نیازی به بازدید از نمایشگاه برای انجام آزمایش‌های عملی نداشته باشد.
  • تولید آزمایشی مجازی: تولیدکنندگان ماشین‌ابزار یک “دوقلوی دیجیتال” ارائه خواهند داد که ماشین فیزیکی را به‌صورت یک‌به‌یک بازتاب می‌دهد. کافی است مدل سه‌بعدی محصول خود را در فضای ابری بارگذاری کنید، و سیستم عملکرد آن را در یک محیط مجازی شبیه‌سازی خواهد کرد — نه‌تنها برای بررسی برخوردهای احتمالی (مشخصات هندسی)، بلکه برای مدل‌سازی بازگشت، توزیع تنش، و حتی ریتم تولید (مشخصات دینامیکی).
  • اهمیت: اعتبارسنجی مشخصات اکنون به مرحله طراحی منتقل می‌شود. آنچه خریداری می‌کنید دیگر صرفاً یک ماشین فیزیکی نیست، بلکه یک قابلیت تولید کاملاً دیجیتالی است که به‌صورت یکپارچه با سیستم‌های ERP و MES شما ادغام می‌شود.

نتیجه‌گیری

مشخصات دستگاه خم‌کن پرس هرگز صرفاً بازی با اعداد نبوده‌اند — آن‌ها دقیقاً مرزهای بهره‌وری را تعریف می‌کنند. در این عصر تحول سریع فناوری، درک مشخصات به معنای درک آینده تولید است. باشد که این راهنما به‌عنوان معیار شما عمل کند و به شما در پیمایش چشم‌انداز پیچیده پارامترها و ترسیم مسیری به‌سوی تولید کارآمد، دقیق و استثنایی یاری رساند.
