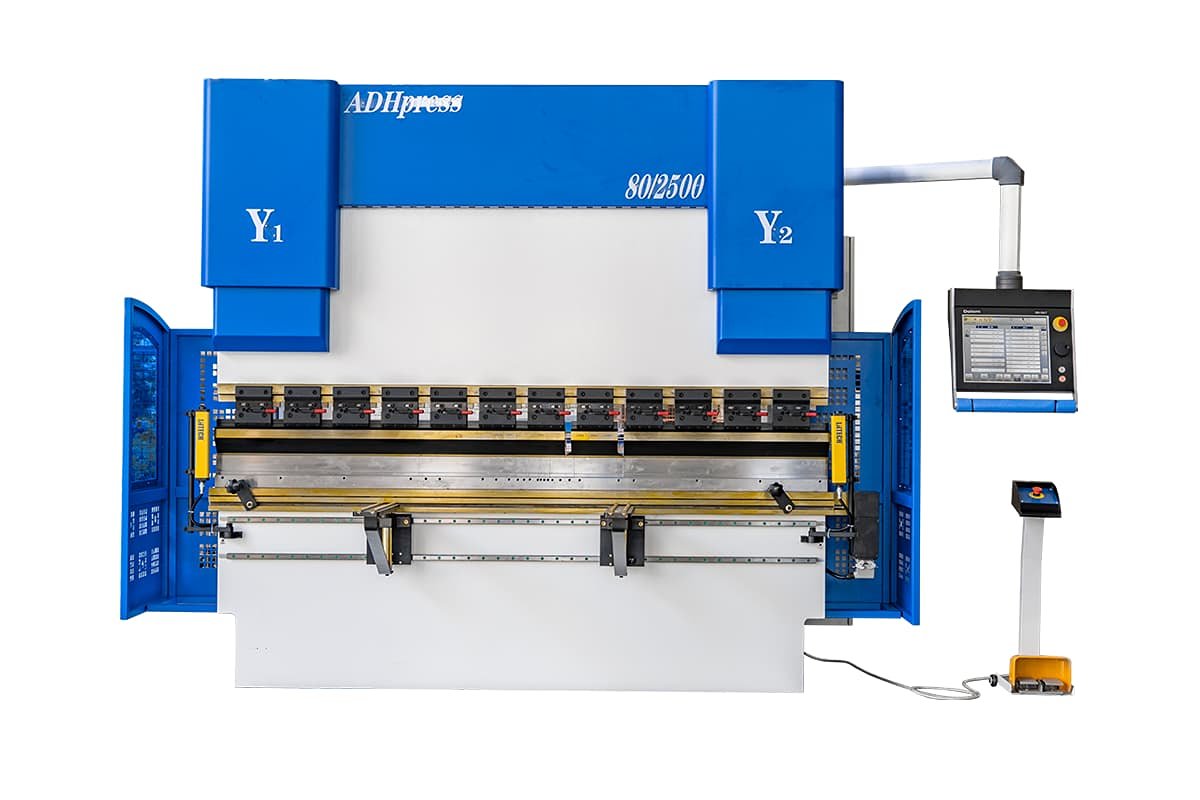

در چشم‌انداز در حال تحول ساخت صنعتی،, ترمز پرس در برابر فرآوری جامد نمایانگر چیزی فراتر از انتخاب میان دو روش شکل‌دهی است — این انتخاب بیانگر یک تنش بنیادی میان تغییر شکل (دفورماسیون) و برداشت ماده, ، میان شکل‌دهی و تراشیدن.

این تصمیم نه‌تنها بر عملکرد مکانیکی و بهره‌وری هزینه تأثیر می‌گذارد، بلکه ارزش چرخه عمر کلی یک محصول را نیز تعیین می‌کند. از رفتار ریزساختاری تا استراتژی طراحی برای تولید (DFM)، درک این دوگانگی برای مهندسانی که به دنبال دقت بهینه، پایداری و رقابت‌پذیری هستند، ضروری است. بخش‌های زیر فیزیک، اقتصاد و منطق طراحی پشت این تصمیم حیاتی در تولید را رمزگشایی می‌کنند.

I. بازسازی شناختی: آشکارسازی نبرد بنیادی میان “تغییر شکل” و “برداشت”

ذات تولید تنها در تغییر هندسه بیرونی یک جسم خلاصه نمی‌شود، بلکه شامل سازمان‌دهی مجدد ریزساختار و توزیع دوباره انرژی است. زمانی که میان ترمز پرس شکل‌دهی و ماشین‌کاری جامد, تردید دارید، در واقع در حال اتخاذ یک تصمیم راهبردی درباره سرنوشت اتم‌ها. هستید. این موضوع فراتر از انتخاب فرآیند است — یک دوئل فلسفی میان دو دکترین فیزیکی است: حفظ و فداکاری.

1.1 تعریف تعارض اصلی: جریان پلاستیک در برابر تراش هندسی

برای درک تفاوت واقعی میان این دو، باید به دنیای میکروسکوپی شبکه‌های فلزی زوم کنیم.

شکل‌دهی با پرس برک تجسم هنرِ جریان پلاستیک— منطقی تولیدی که ریشه در حفظ جرم. دارد. در زیر میکروسکوپ، خم‌کاری مهاجرتی هماهنگ از اتم‌هاست. با اعمال فشاری فراتر از نقطه تسلیم اما کمتر از استحکام نهایی، ما از سازوکار ناجابه‌جایی بهره می‌گیریم تا شبکه بلوری را به لغزش و بازآرایی هدایت کنیم، در حالی که پیوستگی ماده حفظ می‌شود.

این شبیه به آموزش دادن به ماده است تا از جهت قالب پیروی کرده و به شکلی جدید درآید. اصل اساسی این است که “هیچ چیز هدر نمی‌رود”— هر گرمی که می‌خرید بخشی از محصول نهایی می‌شود.

پردازش جامد, در مقابل، نمایانگر خشونتِ تراش هندسیاست — منطقی تولیدی بر پایه کاهش ماده. چه از طریق فرزکاری CNC یا تراشکاری، ماهیت در بریدن پیوندهای اتمی با نیروی برشی ابزار نهفته است، که نواحی موضعی ایجاد می‌کند. شکست.

این مانند میکل‌آنژ است که داوود را مجسمه‌سازی می‌کند — بی‌وقفه “اضافات” را می‌زداید تا شکل و حقیقت را آشکار کند. بهای آن، اتلاف قابل‌توجه ماده و از بین رفتن یکپارچگی اولیه آن است.

ماهیت درگیری: خم‌کاری از ویژگی‌های یک ماده بهره می‌برد چکش‌خواری—توانایی آن برای تغییر شکل بدون شکستن—در حالی که ماشین‌کاری از ویژگی دیگری استفاده می‌کند شکنندگی—ظرفیت آن برای شکستن تمیز به تراشه‌ها. اولی با و ماده کار می‌کند؛ دومی آن را با زور.

1.2 چرا این تصمیم سرنوشت یک محصول را تعیین می‌کند

این اغراق نیست. فرآیند انتخاب‌شده مستقیماً رفتار فیزیکی قطعه را در شرایط بحرانی تعیین می‌کند—و حتی می‌تواند بر سودآوری کل پروژه تأثیر بگذارد.

• بقای “تبارشناسی” ریزساختاری (جریان دانه): اغلب توسط مهندسان نادیده گرفته می‌شود، اما قاتل خاموش قابلیت اطمینان قطعه است. در طی نورد یا آهنگری، فلزات جریان الیاف, توسعه می‌دهند، الگویی از جهت‌گیری دانه‌ها که شبیه رگه‌های چوب است.
  • مزیت خم‌کاری: فرم‌دهی با پرس برک از این خطوط جریان پیروی می‌کند، درست مانند خم کردن شاخه‌ای از درخت—الیاف آن تغییر شکل می‌دهند اما پیوسته باقی می‌مانند. این پیوستگی به قطعات خم‌شده مقاومت برتر در برابر خستگی و ضربه می‌دهد.
  • هزینه ماشین‌کاری: وقتی قطعه‌ای (مثلاً یک براکت L شکل) از یک بلوک جامد فرز می‌شود، ابزار بی‌رحمانه این خطوط جریان را قطع می‌کند. هر انتهای دانه بریده‌شده به یک نقطه تمرکز تنش, تبدیل می‌شود، بستری حاصل‌خیز برای ترک‌های خستگی. در کاربردهای هوافضا یا سنگین، این می‌تواند به معنای تفاوت در عمر خستگی در چند مرتبه بزرگی باشد.
• واقعیت اقتصادی – “نسبت خرید به پرواز”: برای موادی گران‌قیمت مانند تیتانیوم یا اینکونل، ماشین‌کاری از جامد می‌تواند کابوسی برای سودآوری باشد. ماشین‌کاری قطعات دیواره‌نازک از شمش جامد اغلب به معنای نرخ برداشت مواد (MRR) بیش از ۹۰٪. به عبارت دیگر، از هر ۱۰۰ واحد ماده خریداری‌شده، ۹۰ واحد آن به ضایعات تبدیل می‌شود — پسماندی که حتی ممکن است هزینه‌ای برای دفع آن پرداخت شود. در مقابل، شکل‌دهی با پرس برک تقریباً دارای شکل نهایی است و بهره‌وری مواد در آن به حدود ۱۰۰٪ می‌رسد. در عصری که قیمت مواد اولیه به سرعت در حال افزایش است، این موضوع اغلب تعیین‌کننده رقابتی یا شکست‌خورده بودن یک پیشنهاد است.

۱.۳ “خط مرز” کاربردپذیری

اگرچه تولید ترکیبی به‌طور فزاینده‌ای مرزها را محو می‌کند، اما در تصمیمات مهندسی عملی، هنوز آستانه‌های فیزیکی و اقتصادی مشخصی وجود دارند که شکل‌دهی با پرس برک و ماشین‌کاری جامد را از هم جدا می‌کنند.

به طور خلاصه: سعی نکنید یک بلوک موتور را با ترمز پرس شکل دهید و تلاش نکنید یک پنل بدنه خودرو را روی دستگاه CNC فرز کنید. بازسازی درک فرد از موضوع با احترام گذاشتن به این خط مرزی آغاز می‌شود. در مرحله بعد، به فیزیک زیرین می‌پردازیم تا ببینیم چگونه می‌توان این متغیرها را به‌طور دقیق کنترل کرد.

II. اصول مکانیکی: بررسی عمیق در فیزیک مواد

اگر فصل ۱ انتخاب فرآیند را از دیدگاه کلان بررسی کرده باشد، این فصل بزرگنمایی را تا مقیاس اتمی افزایش می‌دهد. چه ضربه رو به پایین یک خم‌کن یا پرس بریک یا عمل برش یک فرز انتهایی باشد، هر دو فرآیندهایی از انتقال و تبدیل انرژی درون ماده هستند. درک این تعامل فیزیکی، پایه‌ای برای تسلط بر دقت ابعادی و کارایی هزینه است.

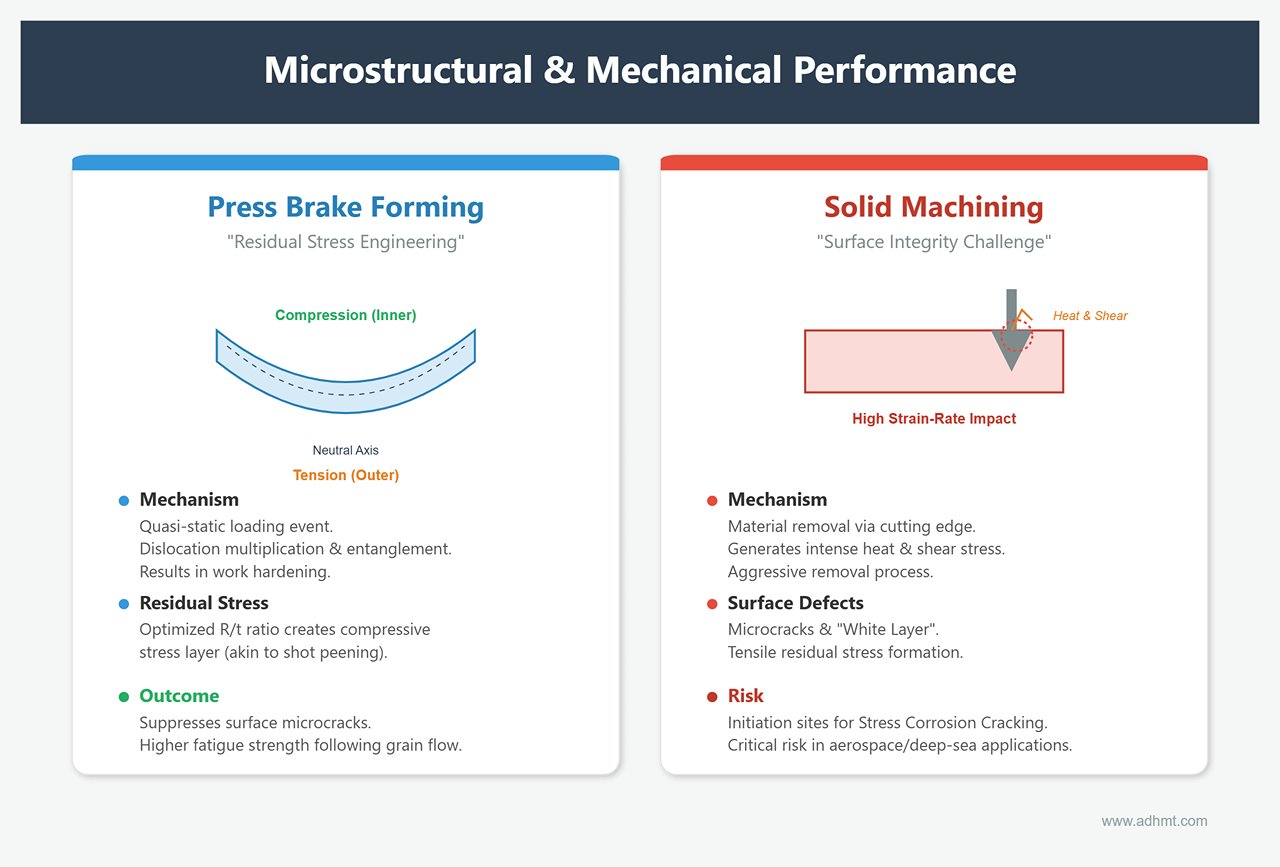

۲.۱ مقایسه عملکرد ریزساختاری و مکانیکی

در مقیاس میکروسکوپی، شکل‌دهی با ترمز پرس و ماشین‌کاری جامد به‌طور عمیقی ویژگی‌های ماده را تحت تأثیر قرار می‌دهند — تفاوت‌هایی که مستقیماً عمر خستگی و ظرفیت تحمل بار را شکل می‌دهند.

• “مهندسی تنش پسماند” در خم‌کاری: فرآیند خم‌کاری یک رویداد بارگذاری شبه‌استاتیکی است. تحت نیروی خارجی، لایه بیرونی ورق کشیده می‌شود، لایه داخلی فشرده می‌گردد، و در میان آن‌ها محور خنثی قرار دارد که در آن تنش برابر صفر است. این امر موجب افزایش و درهم‌تنیدگی نابجایی‌ها درون ماده می‌شود که منجر به سخت‌کاری در حین کار. می‌گردد. مهم‌تر از آن، خم‌کاری یک میدان تنش پسماند پیچیده در ناحیه شکل‌گرفته ایجاد می‌کند. در حالی که تنش پسماند کنترل‌نشده ممکن است باعث برگشت فنری شود، طراحی مناسب فرآیند — مانند بهینه‌سازی نسبت شعاع خم به ضخامت (R/t) — می‌تواند لایه‌ای از تنش فشاری مشابه شات‌پینینگ ایجاد کند که به‌طور مؤثری از آغاز ریزترک‌های سطحی جلوگیری می‌کند. برای قطعاتی که تحت بارهای چرخه‌ای قرار دارند، اجزای خم‌شده‌ای که مطابق جهت دانه شکل گرفته‌اند، اغلب مقاومت خستگی بالاتری نسبت به قطعات ماشین‌کاری‌شده نشان می‌دهند. برای اطلاعات بیشتر درباره بهینه‌سازی پارامترهای خم‌کاری، به فرآیند پرس برک به‌صورت دقیق بپردازید.
• “چالش یکپارچگی سطح” در ماشین‌کاری جامد: در مقابل، ماشین‌کاری جامد — به‌ویژه فرزکاری با سرعت بالا — فرآیندی با نرخ کرنش بالا و ضربه‌ای است. هنگامی که لبه برش ماده را برمی‌دارد، گرما و تنش برشی شدیدی در سطح ایجاد می‌کند. اگرچه هندسه حاصل ممکن است بسیار دقیق باشد، ریزساختار سطح اغلب شامل ریزترک‌ها، “لایه سفید” یا تنش پسماند کششی است. بدون عملیات حرارتی یا تقویت سطحی پس از آن، این ریزنقایص باقی‌مانده از فرآیند “برداشت تهاجمی” به‌راحتی می‌توانند به نقاط آغاز ترک خوردگی ناشی از تنش (SCC) تبدیل شوند. در محیط‌های شدید مانند هوافضا یا کاربردهای اعماق دریا، این موضوع می‌تواند فاجعه‌بار باشد.

۲.۲ منطق زیرین کنترل دقت

چرا برای یک ترمز پرس دستیابی به دقت در حد میکرومتر مانند یک مرکز ماشین‌کاری CNC دشوار است؟ پاسخ در پیچیدگی تجهیزات نیست، بلکه در رفتارهای فیزیکی بنیادین متفاوتی است که هر فرآیند با آن روبه‌روست.

• خم‌کاری: نبردی با حافظه الاستیک چالش اصلی دقت در خم‌کاری در فنرشدگی نامیده می‌شود. و انحراف ماشین. نهفته است. هنگامی که نیروی خم آزاد می‌شود، فلز تمایل دارد تغییر شکل الاستیک خود را بازیابی کند و باعث انحراف زاویه‌ای شود. این یک متغیر پویا است که تحت تأثیر تغییرات دسته‌ای مواد، نوسانات ضخامت، تفاوت‌های استحکام تسلیم، و حتی سخت‌شدگی ناشی از نورد موضعی در همان ورق قرار دارد. هزینه بالای ترمزهای پرس مدرن ناشی از ادغام سیستم‌های اندازه‌گیری زاویه در زمان واقعی و جبران‌سازی تاج‌گذاری پویا است — سیستم‌هایی که به ماشین اجازه می‌دهند مقاومت ماده را حس کرده و به‌طور مداوم عمق ضربه و جبران را تنظیم کند. در اصل، این یک مذاکره در زمان واقعی بین ماشین و ماده است.
• ماشین‌کاری جامد: اجرای مسیر صلب منطق دقیق ماشین‌کاری جامد تحت “قانون صلبیت” عمل می‌کند. ابزار ماشین، با سختی بالا و سرعت دوک زیاد، ابزار برش را وادار می‌کند تا از مختصات برنامه‌ریزی‌شده خود پیروی کند. در صورتی که قطعه‌کار به‌طور محکم گیره شده باشد و ابزار بیش از حد فرسوده نباشد، تغییر شکل الاستیک در سیستم حداقل باقی می‌ماند. بنابراین، ماشین‌کاری جامد با حذف متغیرها, عمل می‌کند، و با استفاده از صلبیت، رفتار ماده را سرکوب می‌کند؛ در حالی که خمکاری نیازمند مدیریت متغیرها, و هماهنگی با پاسخ فیزیکی ماده است. این توضیح می‌دهد که چرا تلرانس‌های خمکاری معمولاً ±0.2 میلی‌متر است، در حالی که قطعات ماشین‌کاری‌شده معمولاً به ±0.01 میلی‌متر می‌رسند.

۲.۳ بهره‌وری از مواد و کارایی انرژی

در میان اهداف بی‌طرفی کربن و قیمت‌های ناپایدار مواد خام، سازوکارهای فیزیکی در نهایت به نتایج مالی ملموس تبدیل می‌شوند.

• فلسفه “بدون ضایعات” در شکل‌دهی نزدیک به نهایی فرآیند پرس برک در دسته‌ی شکل‌دهی نزدیک به نهایی قرار می‌گیرد. به جز ضایعات جزئی ناشی از برش، تقریباً هر گرم از ماده ورودی بخشی از محصول نهایی می‌شود — تجسمی تقریباً کامل از قانون بقای جرم. در مقابل،, ماشین‌کاری جامد, به‌ویژه برای هندسه‌های پیچیده، اغلب از نسبت حیرت‌آور نسبت خرید به پرواز (BTF). رنج می‌برد. ماشین‌کاری یک بست هوافضایی ۵ کیلوگرمی از یک شمش آلومینیومی ۵۰ کیلوگرمی به این معناست که ۹۰٪ از ماده باارزش به براده‌های کم‌ارزش تبدیل می‌شود. این نه تنها اتلاف ماده است، بلکه از بین رفتن عظیم انرژی صرف‌شده در ذوب و حمل‌ونقل نیز محسوب می‌شود. برای شرکت‌هایی که به ارزیابی تولید پایدار می‌پردازند، دانلود داده‌های فنی بروشورهای ما می‌تواند بینش‌های ارزشمندی درباره سیستم‌های شکل‌دهی با بهره‌وری انرژی بالا فراهم کند.
• تفاوت در چگالی انرژی از دیدگاه کار و انرژی، خمکاری تنها به اندازه‌ای انرژی نیاز دارد که بر استحکام تسلیم ماده غلبه کند و تغییر شکل پلاستیک ایجاد نماید — که منجر به چگالی انرژی نسبتاً پایین می‌شود. پرس‌برک‌های سرووالکتریکی مدرن تنها در هنگام حرکت رام انرژی مصرف می‌کنند و مصرف انرژی در حالت آماده‌به‌کار آن‌ها بسیار پایین است. اما ماشین‌کاری باید بر نیروهای برشی بالا برای شکستن پیوندهای فلزی غلبه کند و هم‌زمان سیستم‌های خنک‌کاری، حذف براده و دوک‌های پرسرعت را تغذیه نماید. برای حجم‌های معادل از ماده شکل‌داده‌شده یا حذف‌شده، ماشین‌کاری معمولاً ۵ تا ۱۰ برابر بیشتر از خمکاری انرژی مصرف می‌کند.

خلاصه فصل: انتخاب بین پرس‌برک و فرآیند جامد در اصل انتخابی است میان بهره‌گیری از پلاستیسیته ماده و مبارزه با انرژی پیوند اتمی. روش اول با جریان طبیعی ماده کار می‌کند — کارآمد اما سخت‌تر برای کنترل دقیق؛ روش دوم دقت را از طریق تخریب تحمیل می‌کند — دقیق اما پرهزینه و همراه با اتلاف. در فصل بعد، این اصول فیزیکی را کمّی‌سازی کرده و یک ماتریس تصمیم‌گیری قابل اجرا خواهیم ساخت. اگر به راهنمایی حرفه‌ای برای انتخاب راه‌حل مناسب شکل‌دهی یا ماشین‌کاری نیاز دارید، می‌توانید با ما تماس بگیرید. با ما تماس بگیرید.

III. کاربرد عملی: ماتریس تصمیم‌گیری شش‌بعدی و ارزیابی کمّی

پس از درک تفاوت‌های فیزیکی در مقیاس میکرو، اکنون تمرکز خود را دوباره به محیط مهندسی بازمی‌گردانیم. در مدیریت پروژه و انتخاب فرآیند، تکیه بر شهود می‌تواند پرهزینه باشد — در حالی که داده‌ها هرگز دروغ نمی‌گویند.

برای کمک به شما در انجام مصالحه‌های منطقی بین خم‌کاری (Press Brake) و ماشین‌کاری (Solid Processing)، ما توسعه داده‌ایم یک ماتریس تصمیم‌گیری شش‌بعدی. این فقط یک چک‌لیست نیست بلکه یک سیستم دفاعی در برابر فرسایش سود است.

3.1 تحلیل توپولوژی هندسی (بررسی توپولوژی)

این اولین “دروازه” در انتخاب فرآیند است. قوانین هندسی دنیای فیزیکی تغییرناپذیرند؛ اگر طراحی در سطح توپولوژیکی شکست بخورد، تحلیل‌های هزینه بعدی بی‌معنا می‌شوند.

• محدودیت سخت قانون انحنای گاوسی (K = 0) ماهیت ریاضی خم‌کاری، دست‌کاری سطوح گسترش‌پذیر. است. این مستلزم آن است که انحنای گاوسی سطح K در همه نقاط برابر با صفر باشد. به بیان ساده‌تر، هر شکلی که نتوان آن را بدون پارگی یا چروک به صفحه‌ای مسطح تبدیل کرد — مانند کره‌ها، سطوح هذلولوی یا حفره‌های عمیق کشیده‌شده — خارج از توانایی دستگاه خم‌کاری است.
  • خط قرمز تصمیم‌گیری: اگر طراحی شامل ویژگی‌های سه‌بعدی غیرقابل‌گسترش یا زیر‌بُرهایی باشد که نتوان با شیارهای رهاسازی برطرف کرد، ماشین‌کاری جامد یا ریخته‌گری تنها گزینه‌های ممکن خواهند بود.
• معادله اقتصادی نسبت احاطه جامد (α) برای ماشین‌کاری جامد، ما محاسبه می‌کنیم نسبت جامد به احاطه (α)— نسبت حجم قطعه نهایی به کوچک‌ترین حجم ماده خام احاطه‌کننده.
  • معیار ارزیابی: اگر α < 0.3 باشد، به این معناست که بیش از 70٪ از ماده به عنوان ضایعات ماشین‌کاری خواهد شد. این روش “تراشیدن خلال‌دندان از یک بلوک مرمر” از نظر اقتصادی پایدار نیست. در چنین مواردی، ضروری است بررسی شود که آیا طراحی را می‌توان از طریق بازمهندسی به ساختار پوسته‌ای تبدیل کرد یا نه. خم‌کاری و جوشکاری ورق فلزی یا پرچ‌کاری.

3.2 تجزیه ساختار هزینه (تحلیل TCO)

بسیاری از شرکت‌ها هنگام محاسبه هزینه‌ها، تنها بر ساعات کار ماشین‌کاری تمرکز می‌کنند و بزرگ‌ترین عامل پنهان را نادیده می‌گیرند TCO (هزینه کل مالکیت)—بهره‌وری استفاده از مواد.

• واقعیت سخت نسبت خرید به پرواز (BTF): این شاخص استاندارد طلایی در تولیدات هوافضا، در مهندسی دقیق نیز به همان اندازه مرتبط است.
  • پردازش جامد: برای قطعات سازه‌ای پیچیده، مقدار BTF اغلب به 10:1 یا حتی 30:1. می‌رسد. به عبارت دیگر، از هر ۱۰ کیلوگرم آلومینیوم یا تیتانیوم گرید هوافضا خریداری‌شده، تنها ۱ کیلوگرم بخشی از محصول نهایی می‌شود—در حالی که ۹ کیلوگرم باقی‌مانده به براده تبدیل شده و باید با هزینه‌ای دفع شود.
  • ترمز پرس: به عنوان یک فرآیند شکل‌دهی نزدیک به شکل نهایی، مقدار BTF آن معمولاً در حدود 1.1:1, باقی می‌ماند، و بیشتر اتلاف‌ها ناشی از چیدمان و برش مواد است.
  • آستانه هزینه: هنگامی که مواد خام بیش از ۵۰٪ از کل هزینه یک قطعه را تشکیل می‌دهند، مزیت هزینه‌ای شکل‌دهی با پرس برک به‌صورت تصاعدی افزایش می‌یابد.
• هزینه‌های پنهان پس از فرآیند: سطوح ماشین‌کاری‌شده معمولاً آثار قابل‌توجه ابزار (Ra ≈ 3.2 μm) را نشان می‌دهند. برای دستیابی به سطح ظاهری زیبا، پرداخت یا سندبلاست اضافی لازم است. در مقابل، ورق فلزی نورد سرد باکیفیت بالا به‌طور طبیعی سطحی صاف با Ra < 0.8 μm ارائه می‌دهد—قطعات خم‌کاری‌شده معمولاً تنها به پرداخت لبه‌ها پیش از رنگ‌آمیزی نیاز دارند. در تولید انبوه، این امر می‌تواند هزینه‌های پرداخت سطح را تا حدود 15%–20% 3.3 منحنی حجم–هزینه.

3.3 Volume–Cost Curve

در دستگاه مختصات هزینه–حجم تولید، یک مفهوم شناخته‌شده وجود دارد “درهٔ مرگ”— ناحیه‌ای که در آن احتمال بروز خطا در تصمیم‌گیری بیشترین است.

• منطقهٔ I: نمونه‌های اولیه و دسته‌های بسیار کوچک (۱ تا ۵۰ واحد)
  • برنده: ماشین‌کاری جامد
  • منطق: ماشین‌کاری CNC می‌تواند بلافاصله و بدون نیاز به ابزار آغاز شود. نرم‌افزارهای مدرن CAM تولید واقعی تک‌قطعه را ممکن می‌سازند. انتخاب خم‌کاری در این مرحله از نظر اقتصادی به‌صرفه نیست، زیرا هزینه‌های تنظیم قالب و آزمون قطعهٔ اول، وقتی بر تعداد کمی قطعه تقسیم شوند، به‌طور نامتناسبی زیاد می‌شوند.
• منطقهٔ II: درهٔ مرگ / دوراهی تصمیم‌گیری (۵۰ تا ۵۰۰ واحد)
  • وضعیت: بن‌بست
  • راهبرد: در اینجا قضاوت مهندسی بیشترین اهمیت را دارد. اگر قطعه بتواند با استفاده از ابزار استاندارد (مانند قالب V) شکل داده شود، خم‌کاری برنده است؛ اما اگر ابزار شکل‌دهی ویژه لازم باشد، ماشین‌کاری CNC ممکن است همچنان از نظر هزینه مقرون‌به‌صرفه‌تر باشد.
  • رویکرد جهشی: در این بازه، در نظر بگیرید برش لیزری + خم‌کاری ساده, ، یا از ابزار نرم چاپ سه‌بعدی‌شده برای کاهش مانع ورود به عملیات خم‌کاری استفاده کنید. برای مطالعهٔ موردی‌های عملی و منابع فنی، مراجعه کنید به ابزار ماشین ای‌دی‌اچ.
• منطقهٔ III: تولید انبوه (>۱۰۰۰ واحد)
  • برنده: پرس برک
  • منطق: زمان ماشین‌کاری CNC به‌صورت خطی افزایش می‌یابد (۱۰ دقیقه برای هر قطعه یعنی ۱۰٬۰۰۰ دقیقه برای ۱٬۰۰۰ قطعه). در مقابل، خم‌کاری تقریباً آنی است و چیدمان کارآمد ورق به‌طور چشمگیری ضایعات مواد را کاهش می‌دهد. با افزایش حجم، دو منحنی هزینه به‌شدت از هم فاصله می‌گیرند — هزینهٔ نهایی خم‌کاری به هزینهٔ خودِ مادهٔ خام نزدیک می‌شود.

۳.۴ دقت و انطباق عملکردی

اگر نقشهٔ شما مشخص کند ±0.01 میلی‌متر, ، فراموش کنید از دستگاه خم‌کاری استفاده کنید. اما سؤال واقعی این است: آیا محصول شما واقعاً به آن سطح از دقت نیاز دارد؟

• دقت مطلق در برابر تلورانس عملکردی
  • پردازش جامد: این رویکرد “قدرت سخت” است — سختی ماشین به‌راحتی به دست می‌آورد ±0.005 میلی‌متر تا ±0.02 میلی‌متر, ، ایده‌آل برای جا زدن یاتاقان‌ها یا سطوح آب‌بندی بدون نشتی.
  • ترمز پرس: به دلیل برگشت فنری ماده و تلورانس ضخامت ورق محدود است، دقت قابل دستیابی معمولاً در محدوده ±0.2 میلی‌متر تا ±0.5 میلی‌متر.
  • خِرَد مهندسی: یک مهندس ماهر دستگاه خم‌کاری را مجبور نمی‌کند تا دقت CNC را مطابقت دهد، بلکه به‌صورت تطبیقی طراحی می‌کند. برای مثال، از سوراخ‌های شیار‌دار به‌جای سوراخ‌های گرد استفاده کنید، یا از گیره‌های خودتراز برای جذب خطای ساخت ±0.5 میلی‌متر از طریق مدیریت تلورانس هندسی بهره ببرید.
• کارایی سازه‌ای: دیالکتیک سختی: قطعات جامد با افزودن ضخامت به سختی می‌رسند — روشی “نیروی خام”. اما قطعات ورق فلزی از طریق اینرسی هندسی به سختی دست می‌یابند.
  • در سری 5052، حالت‌های H32 و H34 رایج‌ترین هستند. با افزایش سختی از H32 تا H38 (کاملاً سخت)، شعاع حداقل خم به‌صورت نمایی افزایش می‌یابد.: سعی نکنید بلوک‌های جامد را با خم‌های ورق ضخیم جایگزین کنید. در عوض، طراحی کنید پره‌های تقویتی, است—برخورد بین دیواره‌های جانبی که قبلاً شکل گرفته‌اند (, ، یا ساختارهای جعبه‌ای تا ورق‌های نازک چندین برابر سختی خمشی صفحات جامد معادل را در همان وزن به دست آورند. این فقط یک انتخاب فرآیندی نیست — بلکه پیروزی‌ای است از طراحی سبک.

IV. بهینه‌سازی پیشرفته: تولید ترکیبی و راهبردهای DFM

فراتر از انتخاب دوگانه‌ی سیاه یا سفید، هنر واقعی مهندسی نهفته است — تسلط بر سایه‌های خاکستری. هنگامی که کارایی مادی خم‌کاری پرس برک را با دقت هندسی ماشین‌کاری جامد ترکیب می‌کنیم — یا از طریق طراحی به‌صورت هوشمندانه بین آن‌ها گذار می‌کنیم — از محدودیت‌های فیزیکی هر فرآیند منفرد فراتر می‌رویم. این فصل بررسی می‌کند که چگونه جریان‌های کاری ترکیبی و طراحی برای قابلیت ساخت (DFM) می‌تواند ساختارهای هزینه را بازتعریف کند.

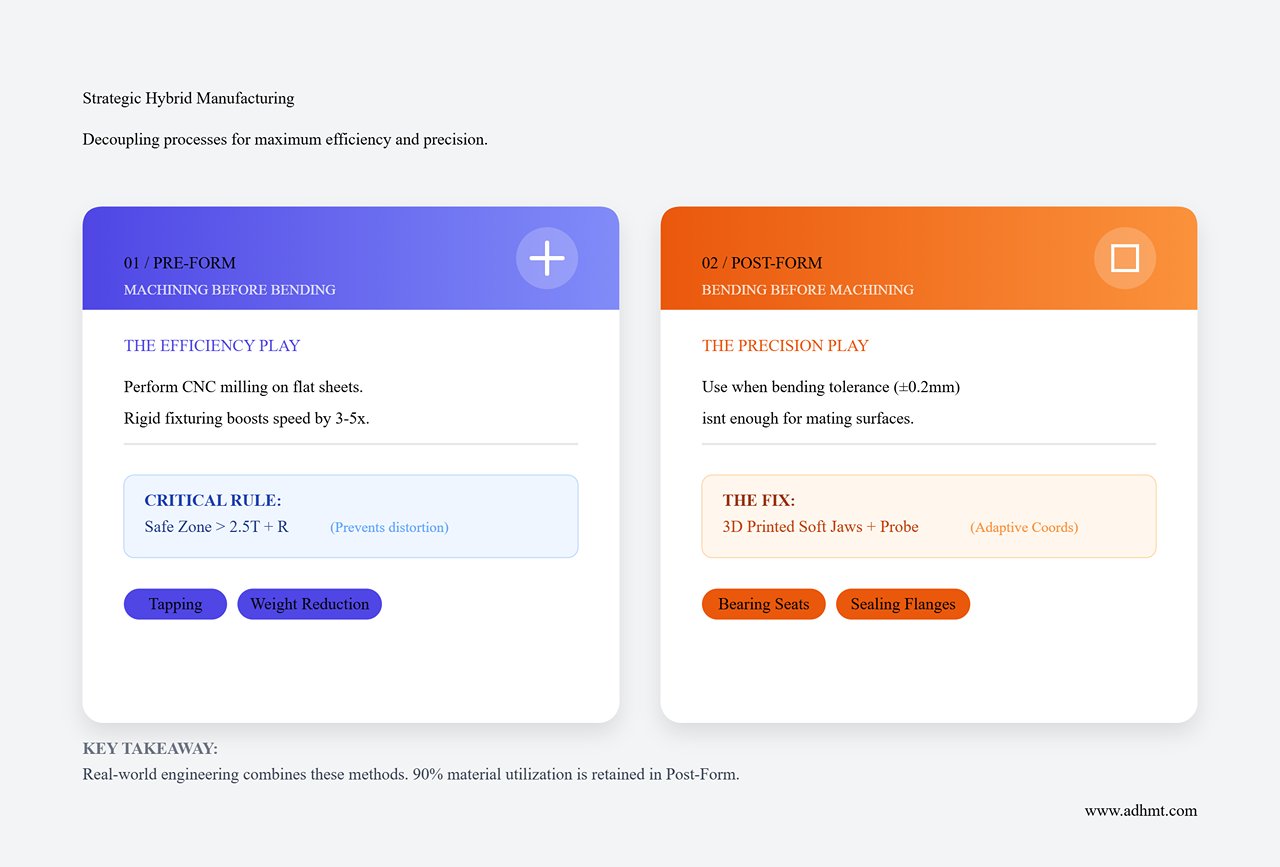

۴.۱ جریان کاری ترکیبی “جامد–خم”

در مهندسی دنیای واقعی، راه‌حل بهینه به ندرت “الف یا ب” است، بلکه ترکیبی راهبردی از الف و ب. می‌باشد. جوهره‌ی تولید ترکیبی در جداسازی فرآیندهانهفته است — استفاده از ماشین‌کاری برای سطوح با دقت بالا و خم‌کاری برای ساختار کلی و بهره‌وری مادی.

• راهبرد ۱: ماشین‌کاری پیش از خم‌کاری: این روش اصلی برای پردازش الگوهای پیچیده‌ی سوراخ‌ها یا ویژگی‌های نازک‌شده‌ی موضعی است. عملیات فرزکاری یا سوراخ‌کاری CNC را زمانی انجام دهید که ورق هنوز تخت است، سپس آن را به شکل نهایی خم کنید.
  • مزایا: فیکس کردن ورق‌های تخت بسیار ساده‌تر و صلب‌تر است و بازده ماشین‌کاری را ۳ تا ۵ برابر نسبت به اشکال نامنظم افزایش می‌دهد. همچنین امکان پخ‌زنی، قلاویزکاری یا فرزکاری حفره‌ای برای کاهش وزن یا ایجاد فضای آزاد را فراهم می‌کند.
  • یادداشت‌های فنی: الگوی تخت را با دقت محاسبه کنید و ضریب K. همیشه یک “منطقه‌ی تغییر شکل ایمن” در نظر بگیرید — هر ویژگی دقیق را حداقل ۲٫۵ برابر ضخامت ورق + شعاع خم از خط خم دور نگه دارید تا از تغییر شکل سوراخ یا آسیب رزوه در حین شکل‌دهی جلوگیری شود.
• راهبرد ۲: ماشین‌کاری پس از خم‌کاری: از این روش زمانی استفاده کنید که دقت خم‌کاری (معمولاً ±۰٫۲ میلی‌متر) نتواند الزامات تلرانسی سطوح جفت‌شونده مانند نشیمنگاه بلبرینگ یا فلنج‌های آب‌بندی را برآورده کند.
  • مزایا: بیش از 90% از بهره‌وری استفاده از مواد در قطعات خم‌کاری‌شده را حفظ می‌کند و تنها در نواحی بحرانی به ماشین‌کاری حداقلی نیاز دارد.
  • چالش‌ها و راه‌حل‌ها: بست‌گذاری قطعات خم‌شده با شکل نامنظم بزرگ‌ترین مانع است. رویکردهای مدرن استفاده از گیره‌های هیدرولیکی انعطاف‌پذیر یا فک‌های نرم با شکل منفی چاپ سه‌بعدی‌شده را برای نگه‌داشتن محکم قطعه‌کار ترجیح می‌دهند. سپس از یک پروب ماشین برای ایجاد یک سیستم مختصات تطبیقی استفاده می‌شود تا انحرافات هندسی ایجادشده در حین خم‌کاری جبران شود.

۴.۲ تکنیک‌های تحول DFM (طراحی برای ساخت)

تغییر از ذهنیت مدل جامد به ذهنیت ورق فلزی در اصل یک ساده‌سازی ابعادیاست — تبدیل پرشدگی حجمی یک جسم سه‌بعدی به تا شدن فضایی یک ورق دوبعدی. تسلط بر تکنیک‌های تحول DFM زیر معمولاً می‌تواند منجر به کاهش هزینه‌ای در حدود 40% تا 70% شود.

• اصل جایگزینی سختی: استفاده از هندسه به جای جرم در ماشین‌کاری جامد، مهندسان اغلب برای افزایش سختی، ضخامت دیواره را بیشتر می‌کنند. در طراحی ورق فلزی، باید از گشتاور لختی مقطع عرضی.
  • استفاده کرد.تکنیک تبدیل : از یک صفحه تخت ۱۰ میلی‌متری برای مقاومت در برابر ممان خمشی استفاده نکنید؛ از یک ورق ۳ میلی‌متری که به یک یا ریب تقویتی مقطع جعبه‌ای.
• بازسازی منطق اتصال: طراحی خود-فیکسچرینگ قطعات جامد معمولاً یکپارچه هستند، در حالی که سازه‌های ورق فلزی اغلب نیاز به جوشکاری یا پرچ‌کاری دارند. برای اجتناب از فیکسچرهای پرهزینه جوشکاری، از زبانه و شیار طراحی‌های خود-مکان‌یاب استفاده کنید.
  • راهنمای عملی: زبانه‌های کوچکی را در نظر بگیرید و شیارهای متناسب در الگوی تخت قطعه. پس از خم‌کاری، اجزا مانند قطعات لگو در هم قفل می‌شوند تا خودبه‌خود تراز شوند. این کار نیاز به جیگ‌های جوشکاری را از بین می‌برد و تلرانس‌های مونتاژ را در محدوده دقت برش لیزری (±0.05 میلی‌متر) حفظ می‌کند. اجتناب از نواحی مرده فرآیند: برش‌های رهایی و حداقل طول فلنج رهایی گوشه.
• : در حالی که گوشه‌های داخلی در قطعات جامد می‌توانند تیز باشند، قطعات خم‌شده باید دارای فیلت‌هایی باشند (مطابق با شعاع نوک قالب). در جایی که چندین سطح به هم می‌رسند،
  • باید فراهم شود تا از پارگی ماده جلوگیری شود.قانون حداقل فلنج, برش‌های رهایی : طول فلنج باید بیشتر از.
  • نصف عرض بازشدگی قالب V(معمولاً ۳ تا ۴ برابر ضخامت ورق) باشد. در غیر این صورت، ورق به جای خم شدن درون بازشدگی قالب می‌لغزد که منجر به شکست فرآیند می‌شود. ۴.۳ توانمندسازی تولید هوشمند عملیات خم‌کاری سنتی مدت‌ها به تجربه اپراتور برای اصلاح برگشت فنری و انحراف ماشین متکی بوده است—که یک نقطه‌ضعف ذاتی در مقایسه با ماشین‌کاری CNC استاندارد محسوب می‌شود. با این حال، فناوری‌های صنعت ۴.۰ به سرعت در حال پر کردن این شکاف هستند.

4.3 Intelligent Manufacturing Enablement

Traditional bending operations have long relied on the operator’s experience to correct springback and machine deflection—an inherent disadvantage compared with standardized CNC machining. However, Industry 4.0 technologies are rapidly closing this gap.

• سیستم‌های کنترل زاویه حلقه‌بسته (LUV / ACB) ترمزهای پرس پیشرفته دیگر به‌صورت کورکورانه عمل نمی‌کنند. این دستگاه‌ها مجهز به اندازه‌گیری زاویه مبتنی بر لیزر یا حسگرهای تماسی, هستند و تغییرات زاویه خم را در زمان واقعی در طول فرآیند شکل‌دهی پایش می‌کنند.
  • تعریف می‌شود.: سیستم به‌صورت خودکار ویژگی‌های برگشت فنری ماده را تشخیص می‌دهد (حتی زمانی که استحکام تسلیم در یک بچ متفاوت باشد) و عمق کورس رام را در عرض چند میلی‌ثانیه تنظیم می‌کند. این کار تضمین می‌کند که اولین قطعه مطابق با مشخصات باشد و چرخه پرهزینه “آزمایش–تنظیم–آزمایش مجدد” حذف شود.
• جبران‌سازی تاج‌گذاری پویا برای اصلاح تمایل بخش میانی قطعات بلند به خم شدن کمتر به دلیل انحراف ماشین، تجهیزات مدرن از میزهای تاج‌گذاری هیدرولیکی کنترل‌شده با CNC استفاده می‌کنند. بر اساس نیروی خم، ضخامت ورق و طول قطعه، سیستم یک خمش معکوس میکروسکوپی در مرکز میز ایجاد می‌کند تا زاویه‌ها را در سراسر طول قطعه با دقت ±0.3° ثابت نگه دارد.
• برنامه‌ریزی آفلاین و دوقلوی دیجیتال برنامه‌ریزی فرآیند اکنون از کارگاه به دفتر منتقل شده است. با استفاده از نرم‌افزارهایی مانند BySoft یا TruTops، مهندسان می‌توانند کل توالی خم را در یک محیط مجازی شبیه‌سازی کرده، عملیات را به‌صورت خودکار تولید کنند، برخوردها را شناسایی کرده و مسیرهای گیج پشتی را بهینه‌سازی نمایند. این تحول، ترمز پرس را از یک “ماشین وابسته به مهارت فردی” به یک “واحد اجرای استانداردشده” تبدیل می‌کند و به اپراتورهای تازه‌کار نیز امکان می‌دهد قطعاتی بی‌نقص تولید کنند.

کاربردهای عملی: مطالعات موردی و درس‌های آموخته‌شده

فیزیک هرگز مصالحه نمی‌کند و گزارش‌های هزینه هرگز دروغ نمی‌گویند. مزایای نظری باید ارزش خود را در شرایط واقعی تولید ثابت کنند. دو مورد زیر راهبردهای مهندسی متضاد را نشان می‌دهند: یکی به حداکثر کاهش هزینه, دست می‌یابد، در حالی که دیگری یکپارچگی عملکرد را از طریق سرمایه‌گذاری لازم حفظ می‌کند. همچنین پنج “اشتباه مرگبار” رایج در طراحی برای ساخت (DFM) که در کارگاه مشاهده شده‌اند را خلاصه می‌کنیم—درس‌هایی که با ضایعات گران‌قیمت به‌دست آمده‌اند.

۵.۱ مورد A: براکت بار تجهیزات سنگین (کاهش هزینه 60%)

پیش‌زمینه: پایه پمپ هیدرولیک برای یک مدل خاص بیل مکانیکی در ابتدا با استفاده از روش‌های سنتی صنایع سنگین طراحی شده بود—ساختاری H شکل جوش‌خورده از ورق ۲۰ میلی‌متری Q345B, با حجم تولید سالانه ۵۰۰۰ واحد.

• نقاط درد: ورودی حرارتی بیش از حد در حین جوشکاری باعث اعوجاج شدید شد که نیاز به ۳ میلی‌متر تلرانس ماشین‌کاری برای تراز کردن سطح داشت. علاوه بر این، تمام درزهای جوش نیاز به آزمون فراصوتی (UT) داشتند که منجر به زمان‌های چرخه طولانی و نرخ ضایعات بالا شد.

استراتژی بازطراحی: “خم به‌جای جوش” + “نازک‌سازی با فولاد مقاوم بالا” مهندسان فرضیه استفاده از ورق‌های ضخیم برای سازه‌های باربر را به چالش کشیدند و تغییرات زیر را اعمال کردند:

1. ارتقای ماده: جایگزینی فولاد Q345 (استحکام تسلیم ۳۴۵ مگاپاسکال) با فولاد مقاوم بالا Strenx 700 (استحکام تسلیم ۷۰۰ مگاپاسکال).
2. بازطراحی توپولوژی: تبدیل مقطع H جوش‌خورده اصلی (صفحه پایه + دو صفحه عمودی) به ساختار خم‌شده یک‌تکه به شکل U.
3. تفکیک فرآیند: افزودن شکاف‌های رهاسازی تنش و زبانه‌های خودترازشونده از طریق برش لیزری؛ پس از خم‌کاری، تنها جوش‌های گوشه‌ای متناوب و حداقلی مورد نیاز بود و نیاز به جوش‌های نفوذ کامل حذف شد.

مقایسه عملکرد:

بینش اصلی: دستگاه خم‌کاری پرس چیزی فراتر از یک ابزار شکل‌دهی است — این مؤثرترین روش برای حذف جوشکاری از زنجیره فرایند. اگرچه فولاد با استحکام بالا هزینه واحد بیشتری دارد، اما توانایی کاهش ضخامت (با استفاده از اثر سختی t²) و حذف مراحل ثانویه مانند پخ‌زنی، بازرسی و فرزکاری باعث کاهش چشمگیر در هزینه کل مالکیت (TCO) می‌شود. در سازه‌های سنگین، اصل “صفحه نازک با استحکام بالا + خم‌کاری با شعاع بزرگ” به‌سرعت در حال تبدیل شدن به قانون طلایی است که جایگزین مونتاژهای سنتی جوشکاری صفحه ضخیم می‌شود.

5.2 مورد ب: پایه هیت‌سینک اویونیک (دقت بالا)

پیش‌زمینه: پایه هیت‌سینک برای رادار پهپاد نظامی باید ماژول‌های IGBT با توان بالا را نصب می‌کرد. با چگالی شار حرارتی بسیار زیاد، مشخصات فنی نیاز به تختی سطح نصب بهتر از 0.02 میلی‌متر در هر 100 میلی‌متر.

آزمون و خطا: در پی طراحی فوق سبک و کاهش هزینه‌های ماشین‌کاری، تیم در ابتدا تلاش کرد تا تشکیل پایه با خم کردن ورق آلومینیوم AL6061‑T6, به امید جبران شکاف‌های سطحی با استفاده از ماده رابط حرارتی (TIM).

صحنه شکستناگزیر، بازگشت فنری ماده باعث شد بخش خم‌شده به شکل ظریف “زین” (تختی اندازه‌گیری‌شده ≈ 0.15 میلی‌متر) تاب بردارد. هنگامی که پیچ‌ها سفت شدند، زیرلایه سرامیکی شکننده IGBT تحت تنش ناشی از پایه تغییرشکل‌یافته ترک خورد. ماژول‌های باقی‌مانده مقاومت حرارتی بیش از حدی داشتند و در طول آزمایش توان کامل دچار فرار حرارتی شدند..

راه‌حل نهایی: منطقه “استراتژی ساخت ترکیبی ”Solid‑Fin»

1. پایه: بازگشت قاطعانه به ماشین‌کاری CNC جامد. پایه از یک بلوک جامد آلومینیومی تراشیده شد و تختی ۰٫۰۱ میلی‌متر و زبری سطحی Ra 0.8, را به دست آورد، که تماس در سطح اتمی با ماژول‌های IGBT را تضمین می‌کرد.

2. پره‌ها: شیارهایی در هر دو طرف پایه تراشیده شد تا پره‌های آلومینیومی تاخورده, در آن‌ها قرار گیرد، سپس در جای خود لحیم‌کاری شدند.

تحلیل نتایج: اگرچه پایه ماشین‌کاری‌شده با CNC پنج برابر بیشتر از نسخه‌ی کاملاً خم‌شده هزینه داشت، اما مقاومت حرارتی بحرانی را حفظ کرد مقاومت حرارتی (Rth) و قابلیت اطمینان حاشیه‌ها. این مورد به‌روشنی یک حقیقت سخت را نشان می‌دهد: برای سطوح تماس حرارتی، محفظه‌های یاتاقان و سطوح اتصال نوری دقیق، هرگز روی ورق فلزی قمار نکنید. هزینه‌ی بالای ماشین‌کاری CNC برای شما اطمینان بی‌قیمت از ابعاد فیزیکی را می‌خرد.

۵.۳ راهنمای دام‌ها: ۵ اشتباهی که مهندسان بیش از همه مرتکب می‌شوند

در بازبینی‌های DFM (طراحی برای ساخت)، این پنج اشتباه ظاهراً جزئی تقریباً ۸۰٪ از کل دستورات تغییر مهندسی (ECO) را تشکیل می‌دهند. از آن‌ها اجتناب کنید تا طراحی شما از “به‌نظر شدنی است” به “قابل ساخت” تبدیل شود.”

۱. “سندروم فلنج کوتاه”

• نشانه: طول فلنج طراحی‌شده L بیش از حد کوتاه است، که باعث می‌شود ورق در هنگام خم شدن به داخل دهانه‌ی قالب V بلغزد، از شکل‌گیری صحیح جلوگیری کند و اغلب منجر به لغزش یا آسیب سطحی شود.
• قانون: از رابطه‌ی زیر پیروی کنید L_min ≈ 2.5 × V (که در آن عرض قالب V معمولاً شش برابر ضخامت ورق است). قانون سرانگشتی ساده: حداقل طول فلنج ≥ ۳× ضخامت ورق + شعاع خم. اگر فلنج کوتاه اجتناب‌ناپذیر است، آن را بلندتر طراحی کرده و پس از خم‌کاری (ماشین‌کاری ثانویه) برش دهید.

۲. “تغییر شکل سوراخ”

• نشانه: سوراخ گردی که بیش از حد به خط خم نزدیک است، به‌دلیل جریان پلاستیکی در حین خم شدن، کشیده یا “تخم‌مرغی‌شکل” می‌شود و مانع از قرارگیری بست می‌گردد.
• قانون: روش قاعده‌ی ۴T. فاصله‌ی d از لبه‌ی سوراخ تا خط خم باید باشد ≥ ۴ × t (ضخامت ورق). اگر فضا محدود است، یک برش رهاسازی در امتداد خط خم اضافه کنید تا انتقال تنش را قطع کند، یا سوراخ را پس از خم‌کاری ایجاد کنید.

۳. “ترک در جهت الیاف”

• نشانه: آلیاژهای آلومینیوم (برای مثال 6061‑T6، 7075) یا فولادهای با استحکام بالا ترک‌های شدید پوست پرتقالی یا حتی شکست در سطح بیرونی خم ایجاد می‌کنند.
• علتخم طولی (خط خم موازی با دانه) موازی با جهت نورد الیاف, ، که در عمل باعث شکافتن ماده مانند چوب در امتداد الیاف آن می‌شود.
• قانون: تا حد امکان، خط خم را عمود عمود بر جهت الیاف قرار دهید. اگر محدودیت‌های چیدمان مانع از این کار شود، شعاع خم R را به ۳t–۶t, افزایش دهید، یا قبل از خم‌کاری عملیات بازپخت انجام دهید.

۴. “تلرانس خیالی”

• نشانه: نقشه‌ها تلرانس سوراخ تا سوراخ را مشخص می‌کنند ±۰٫۰۵ میلی‌متر در قطعات خم‌شده.
• واقعیت: اگرچه تکرارپذیری رم پرس برک ممکن است به ±۰٫۰۱ میلی‌متر برسد، اما تغییرات در ضخامت ماده، برگشت فنری و سایش ابزار معمولاً تلرانس واقعی قطعه را به ±۰٫۲ میلی‌متر یا بیشتر باشد.
• قانونمی‌رسانند. تلرانس‌های عمومی خم‌کاری را مطابق با ISO 2768‑m یا ‑c اعمال کنید. برای سوراخ‌های دقیق، از شیارهای کشیده برای جذب تغییرات استفاده کنید، یا روش “ابتدا خم، سپس ماشین‌کاری” را به کار ببرید.

۵. “برخورد گوشه‌ای”

• نشانه: دو فلنج مجاور با زاویه ۹۰ درجه که در الگوی تخت طراحی شده‌اند، هنگام شکل‌دهی با یکدیگر تداخل پیدا می‌کنند و مانع از بسته شدن کامل می‌شوند.
• قانون: به هندسه ذهنی تکیه نکنید. همیشه یک شبیه‌سازی خم (باز/بسته) در نرم‌افزار CAD مانند SolidWorks یا CATIA اجرا کنید. حداقل ۰.۵ میلی‌متر فاصله بین فلنج‌های مجاور در نظر بگیرید یا لبه‌ای پخ طراحی کنید تا از تداخل جلوگیری شود.

VI. ترکیب: ساخت پایگاه دانش فرآیند در سطح سازمانی

پس از بررسی تغییر شکل پلاستیک در مقیاس اتمی، ملاحظات هزینه در کف کارگاه و بهینه‌سازی توپولوژی در سمت طراحی، بحث "پرس برِیک در برابر سالید" دیگر یک انتخاب دودویی ساده نیست. این موضوع دو فلسفه اصلی در استراتژی تولید را در بر می‌گیرد: جست‌وجوی قطعیت هندسی در برابر جست‌وجوی کارایی ماده و فرآیند. برای تبدیل این بینش‌های پراکنده به دارایی‌های تصمیم‌گیری سازمانی، باید یک پایگاه دانش استاندارد برای انتخاب فرآیند ایجاد کنیم.

۶.۱ نقشه راه تصمیم‌گیری

در عمل مهندسی، شهود اغلب نه‌تنها پرهزینه بلکه خطرناک است. ما توصیه می‌کنیم که روش زیر را نهادینه کنید: روش فیلتر چهارمرحله‌ای به‌عنوان یک رویه استاندارد بازبینی DFM — الگوریتمی منطقی برای تعیین مسیر بهینه تولید در مراحل اولیه چرخه عمر پروژه.

گام ۱: الک هندسی

• سؤال کلیدی: آیا قطعه در سراسر خود دارای انحنای گاوسی صفر است؟ آیا هیچ زیر‌بُری یا ضخامت دیواره متغیری وجود دارد که نتوان از طریق خم‌کاری آن را برطرف کرد؟
• معیار: اگر پاسخ “خیر” است یا اگر ویژگی‌های سه‌بعدی غیرقابل‌توسعه وجود دارد، قطعه باید به پردازش جامد منتقل شود (مانند ریخته‌گری یا چاپ سه‌بعدی). این یک محدودیت سخت ناشی از قوانین فیزیکی است — هیچ راه‌حلی برای دور زدن آن وجود ندارد.

مرحله ۲: الک دقت

• سؤال کلیدی: آیا سطوح جفت‌شونده عملکردی به تلورانس‌هایی تنگ‌تر از ±۰.۱ میلی‌متر نیاز دارند؟ آیا زبری سطحی کمتر از Ra ۱.۶ میکرومتر مشخص شده است؟ آیا طراحی شامل سطوح آب‌بندی با فشار بالا است؟
• معیار: اگر هر یک از این شرایط صدق کند،, پردازش جامد باید اولین انتخاب باشد، یا در نظر بگیرید مسیر ترکیبی که شکل‌دهی با پرس برک را با ماشین‌کاری ثانویه ترکیب می‌کند. هرگز دستگاه خم‌کاری را تا مرزهای دقت طراحی فشار ندهید — این نبردی از پیش باخته است.

مرحله ۳: الک اقتصادی مواد

• سؤال کلیدی: آیا نسبت حجم جامد به پوشش کمتر از ۰.۴ است؟ آیا هزینه ماده خام بیش از ۱TP4T20/کیلوگرم است (مثلاً تیتانیوم یا سوپرآلیاژها)؟
• معیار: اگر هر دو شرط برقرار باشند،, ترمز پرس یا ساخت ورق فلزی جوش‌خورده به‌شدت توصیه می‌شود. در چنین مواردی، اتلاف مواد در پردازش جامد می‌تواند به‌سرعت حاشیه سود را از بین ببرد — مگر اینکه محصول قیمت فروش استثنائاً بالایی داشته باشد.

مرحله ۴: الک حجم

• سؤال کلیدی: آیا حجم تولید سالانه بیش از ۵۰۰ واحد است؟ آیا تقاضای محصول در طول زمان پایدار است؟
• معیار: اگر تولید از آستانه فراتر رود،, پرس برک پیشتاز می‌شود— هزینه ابزار در حجم سرشکن می‌شود و بهره‌وری مواد افزایش می‌یابد. برای تولید نمونه اولیه یا دسته‌های کوچک بسیار سفارشی زیر ۵۰ واحد، انعطاف‌پذیری بدون قالب پردازش جامد مسیر برتر است.

۶.۲ گسترش ارزش: دیدگاه زنجیره تأمین فراتر از یک قطعه منفرد

انتخاب فرآیند تنها بر هزینه واحد قطعات در فهرست مواد (BOM) تأثیر نمی‌گذارد — بلکه تاب‌آوری زنجیره تأمین و منطق موجودی شرکت را در سطحی بنیادی بازآفرینی می‌کند.

• مزیت ساده‌سازی موجودی: رویکرد پرس برِیک به شرکت‌ها اجازه می‌دهد تا عمدتاً ورق‌های استاندارد را در انبار نگهداری کنند. برخلاف فرآیند ماشین‌کاری جامد که به قطرهای مختلف میلگرد یا شمش‌های از پیش شکل‌گرفته نیاز دارد، ورق فلزی بسیار چندمنظوره است. همان ورق فولادی ۳ میلی‌متری می‌تواند امروز به شاسی و فردا به بست تبدیل شود. این استراتژی “موجودی جهانی” به‌طور چشمگیری از قفل شدن سرمایه و خطر موجودی منسوخ می‌کاهد.
• پاسخ تولید چابک: در چرخه‌های سریع نوآوری امروزی، به‌روزرسانی نقشه خم معمولاً فقط به معنای تنظیم مسیرهای برش لیزری و پارامترهای خم است — طرح‌های جدید می‌توانند ظرف چند ساعت تأیید شوند. در مقابل، اصلاح یک قطعه ماشین‌کاری‌شده جامد، به‌ویژه اگر شامل قطعات ریخته‌گری یا فیکسچرهای اختصاصی باشد، ممکن است هفته‌ها طول بکشد. پرس برِیک ذاتاً سازگاری بالاتری با دستورهای تغییر مهندسی (ECO) دارد.
• مزایای ESG و ردپای کربنی: با واقعی شدن مالیات کربن در سطح جهانی، مصرف انرژی پایین پرس برِیک — که بر تغییر شکل پلاستیک متمرکز است نه حذف ماده — و بهره‌وری بالای آن از مواد، آن را به ابزاری قدرتمند برای دستیابی به اهداف ESG تبدیل می‌کند. برای تولیدکنندگان صادرات‌محور، حسابداری ردپای کربنی به‌زودی به اندازه حسابداری هزینه حیاتی خواهد بود.

۶.۳ توصیه‌های نهایی

به‌عنوان فصل پایانی این راهنما، سه توصیه اصلی برای مهندسان و مدیرانی که در پی تعالی تولید هستند ارائه می‌کنیم:

1. پذیرش منطقه خاکستری تولید ترکیبی: شاگرد یک فرآیند واحد نشوید. برندگان فردا کسانی خواهند بود که در جریان‌های کاری یکپارچه — ترکیب برش لیزری، خم‌کاری، ماشین‌کاری CNC موضعی و جوشکاری رباتیک — مهارت دارند. موانع بین دپارتمان‌ها را از میان بردارید و هم متخصصان ماشین‌کاری و هم ورق‌کاری را در بازبینی‌های طراحی دخیل کنید.
2. DFM را به مرحله ابتدایی بیاورید: مسیر تولید را پیش از کشیدن اولین خط در SolidWorks یا هر ابزار CAD دیگری تعیین کنید. اصولی مانند ضخامت یکنواخت دیواره، شعاع خم مناسب و امکان‌پذیری مسیر ابزار را در DNA طراحی خود بگنجانید. تغییر فرآیند پس از طراحی ده برابر پرهزینه‌تر از انتخاب درست در مرحله طراحی است.
3. مدل هزینه مبتنی بر داده بسازید: برآورد بر اساس حس درونی را کنار بگذارید. یک پایگاه داده داخلی از هزینه فرآیند ایجاد کنید که نرخ ساعت ماشین، هزینه هر خم و هزینه حذف مواد را مشخص کند. تنها زمانی که هر مهندس بتواند “برچسب قیمت لحظه‌ای” را در حین طراحی ببیند، کنترل هزینه واقعاً محقق می‌شود.

پایان‌نامه

در رقابت میان “پرس برِیک” و “ماشین‌کاری جامد”، برنده مطلقی وجود ندارد — تنها راه‌حل مناسب برای هر سناریو مطرح است. پرس برِیک تجسمی از ظرافت سیال و زیبایی اقتصادی فلز در حرکت است، در حالی که ماشین‌کاری جامد نمایانگر دقت هندسی و سخت‌گیری بی‌امان است. تسلط بر هر دو منطق فیزیکی و اقتصادی آن‌ها کلید گشودن رقابت‌پذیری اصلی تولید مدرن است. باشد که هر تصمیم فرآیندی شما در هماهنگی با فیزیک و اقتصاد طنین‌انداز شود.
