Date de publication : 12 novembre 2025

I. Dites adieu au fonctionnement à l’aveugle : pourquoi un flux de travail standard est votre premier outil de productivité et votre agent de sécurité

Avant même de toucher le boîtier métallique froid et conçu avec précision d’un machine de découpe laser, vous devez d’abord construire un pare-feu mental indestructible — votre Procédure Opératoire Standard (POS). Ce n’est pas une simple bureaucratie ; c’est le seul chemin qui vous mène du chaos au contrôle, du novice à l’expert. Elle sert à la fois de moteur à votre production et de bouclier protégeant votre vie.

1.1 Points de douleur que vous reconnaîtrez : ces trois cauchemars opérationnels vous freinent-ils ?

Si vous avez déjà ressenti une pointe d’anxiété ou de frustration en opérant, sachez que vous êtes loin d’être seul. La grande majorité des problèmes remontent à une cause unique : l’absence d’un processus clair.

  • Anxiété liée à la sécurité: Chaque fois que vous appuyez sur le bouton de démarrage, vous comptez sur la chance. Craignez-vous qu’un rayon laser invisible puisse dévier, causant des dommages irréversibles à la rétine ? Redoutez-vous l’éclat soudain de flammes lors de la découpe de l’acrylique ? Ou appréhendez-vous qu’une séquence d’arrêt incorrecte puisse détruire des composants centraux coûteux ? Ce sentiment constant de danger — comme une épée suspendue au-dessus de votre tête — naît de la peur des risques inconnus.
  • Trou noir d’efficacité: Des essais de coupe interminables et des ajustements de paramètres consomment un temps précieux et des matières premières qui auraient pu devenir des produits finis. La poubelle débordante de pièces ratées n’est pas seulement un gouffre financier — c’est un coup incessant porté à votre confiance. Des problèmes qu’un flux de travail standardisé pourrait résoudre en une seule passe finissent par grignoter votre productivité.
  • Loterie de qualité: Un jour, vos bords de coupe sont lisses comme du verre ; le lendemain, ils sont rugueux, couverts de scories et brûlés. De telles fluctuations sauvages de qualité transforment chaque livraison en pari, dépendant de la chance — un défaut fatal dans la fabrication professionnelle qui érode silencieusement la confiance des clients.

1.2 La promesse de valeur : quatre avantages fondamentaux d’un flux de travail standard

Lorsque vous vous engagez dans un flux de travail standard rigoureusement affiné, vous gagnez instantanément quatre atouts inestimables :

  • Assurance sécurité: Un flux de travail conçu scientifiquement sert également de plan de gestion des risques. Il transforme 99 % des accidents évitables causés par la négligence ou une mauvaise utilisation d’une probabilité en une certitude de " zéro "."
  • Amélioration de l’efficacité: Lorsque chaque action devient un réflexe musculaire, vous êtes libéré de l’hésitation du “ que dois-je faire ensuite ? ”. Les bonnes pratiques établies éliminent les réflexions inutiles et les mouvements redondants, entraînant une croissance exponentielle de l’efficacité de production.
  • Qualité constante: La standardisation signifie la répétabilité. Suivre un ensemble unifié de paramètres, de méthodes de calibration et de points de contrôle garantit que chaque coupe se rapproche de la norme de qualité idéale — supprimant la “ chance ” de votre vocabulaire de fabrication.
  • Durée de vie prolongée de l’équipement: Une découpeuse laser est un investissement de précision. Un échauffement adéquat au démarrage, un nettoyage régulier et des procédures de refroidissement contrôlées protègent activement les lentilles, les sources laser et les systèmes de mouvement contre les dommages irréversibles causés par une manipulation brutale—maximisant ainsi la durée de vie du service et le retour sur investissement (ROI).
4 avantages essentiels d’un flux de travail standard

1.3 L’approche distinctive de ce guide : introduction des “ Lignes rouges de sécurité ” et des “ Conseils d’experts ”

Pour faire de ce guide un outil pratique et fiable, nous nous sommes démarqués du style descriptif et monotone des manuels, en introduisant deux perspectives clés :

  • [Perspective d’innovation 1] Lignes rouges de sécurité: Des limites clairement définies qui sont totalement non négociables pendant l’exploitation. Ce sont des règles strictes, et non des suggestions flexibles. Les franchir ne serait-ce qu’une seule fois peut provoquer des conséquences catastrophiques.
  • Conseils d’experts: Des connaissances condensées issues de décennies d’expérience pratique par des techniciens chevronnés. Ces méthodes et observations—souvent absentes des manuels officiels—peuvent vous aider à éviter les pièges cachés et à perfectionner votre savoir-faire lorsque cela compte le plus.

II. Aperçu de la technologie de découpe laser

2.1 Principe de fonctionnement des machines de découpe laser

Les machines de découpe laser utilisent un faisceau laser focalisé et à haute énergie pour irradier la surface d’un matériau, provoquant sa fusion, sa vaporisation ou atteignant son point d’inflammation presque instantanément. En même temps, des gaz d’assistance à haute pression soufflent les résidus fondus, créant des coupes précises. Ce procédé est non seulement très efficace mais aussi sans contact, ce qui le rend adapté à la découpe d’un large éventail de matériaux et à la réalisation de formes complexes.

Le processus de découpe peut être résumé comme suit :

(1) Génération du laser

La machine de découpe laser génère d’abord un faisceau laser à haute énergie via une source laser. Les types courants de lasers incluent les lasers CO₂, les lasers à fibre et les lasers Nd:YAG. La génération du laser repose sur une source de pompage externe (telle que l’énergie électrique) pour exciter le milieu laser (tel que gaz, cristal ou fibre), ce qui le conduit à émettre un faisceau laser d’une longueur d’onde spécifique.

(2) Focalisation du laser

Le laser généré est ensuite dirigé et focalisé à l’aide d’un système optique, qui peut inclure des miroirs, des lentilles et des collimateurs. Ce processus concentre le faisceau en un point minuscule avec une densité de puissance extrêmement élevée.

(3) Chauffage et découpe du matériau

Le faisceau laser focalisé est dirigé sur la surface du matériau. En raison de la densité énergétique élevée du faisceau, le matériau est rapidement chauffé jusqu’à son point de fusion ou de vaporisation.

Pour les métaux, le laser initie souvent un processus de combustion ;

Pour les non-métaux, le matériau peut fondre ou se vaporiser directement en raison des effets thermiques.

À mesure que le laser se déplace le long du matériau, le chemin de découpe se forme progressivement, permettant d’obtenir la forme souhaitée.

(4) Gaz d’assistance

Pendant la découpe, des gaz d’assistance tels que l’azote, l’oxygène ou des gaz inertes sont généralement utilisés pour aider à éliminer le matériau fondu, prévenir l’oxydation et les réactions chimiques indésirables, et améliorer à la fois la vitesse et la qualité de la découpe. Le gaz à haute pression souffle également le métal fondu hors de la coupe, produisant des bords nets et précis.

(5) Contrôle CNC

Les machines de découpe laser sont généralement équipées de systèmes de commande numérique par ordinateur (CNC), qui contrôlent avec précision le mouvement de la tête de coupe selon des trajectoires et paramètres prédéfinis. Le système CNC lit les fichiers CAO/FAO, convertissant les conceptions en instructions de coupe spécifiques afin de garantir précision et cohérence.

(6) Refroidissement et maintenance

Pour éviter la surchauffe du générateur laser, un système de refroidissement — tel qu’un refroidisseur — est nécessaire pour maintenir le bon fonctionnement de l’équipement pendant la découpe.

De plus, les matériaux découpés et les fumées peuvent devoir être collectés et filtrés par des systèmes d’extraction de poussière afin de maintenir un environnement de travail sûr et propre.

2.2 Domaines d’application courants des machines de découpe laser

Les machines de découpe laser ont un large éventail d’applications principales, qui peuvent être classées comme suit :

Domaine principalApplicationExemples
Traitement des métauxTraitement de la tôleDécoupe de plaques d’acier, d’acier inoxydable, d’aluminium, de cuivre, etc., pour la fabrication de châssis, de panneaux d’ascenseur, d’étagères, de composants métalliques.
Fabrication automobileDécoupe de revêtements de carrosserie, de pièces structurelles, de tuyaux d’échappement, de supports, etc.
Électronique / Appareils électroménagersDécoupe de précisionCartes de circuits imprimés, boîtiers de composants électroniques, dissipateurs thermiques, connecteurs, pièces métalliques internes de téléphones/ordinateurs, pièces d’appareils ménagers (par ex. tambours de machines à laver, panneaux de réfrigérateurs).
Textiles / Habillement / ChaussuresDécoupe efficace de tissusDécoupe de tissus, de cuir (vêtements, empeignes de chaussures, sacs à main, intérieurs de voitures), permettant de réaliser des designs complexes et des bords nets pour éviter l’effilochage.
Secteurs de haute technologieAéronautiqueDécoupe de revêtements d’avions, de cadres, de pièces de moteur (alliages de titane, alliages résistant aux hautes températures, etc.).
Dispositifs médicauxInstruments chirurgicaux de coupe, implants (par ex., stents cardiaques), composants médicaux de précision.

Si vous êtes intéressé par l’équipement de découpe laser, vous pouvez trouver plus de détails sur le Machine de découpe laser à fibre à table unique.

Ⅲ. Chapitre de pré-opération : préparations et vérifications qui préviennent 90% des défaillances

Avant d’appuyer sur le bouton " Start ", un ensemble complet de préparations et de vérifications distingue l’exploitation professionnelle du bricolage occasionnel. L’objectif à ce stade est d’éliminer systématiquement tout risque caché—qu’il provienne de l’équipement, de l’environnement ou de facteurs humains—avant qu’il n’apparaisse. Cette liste de contrôle “ pré-opération ” préviendra la grande majorité des pannes et des accidents pendant la découpe, constituant votre première forteresse sur la voie d’une exploitation sans erreur.

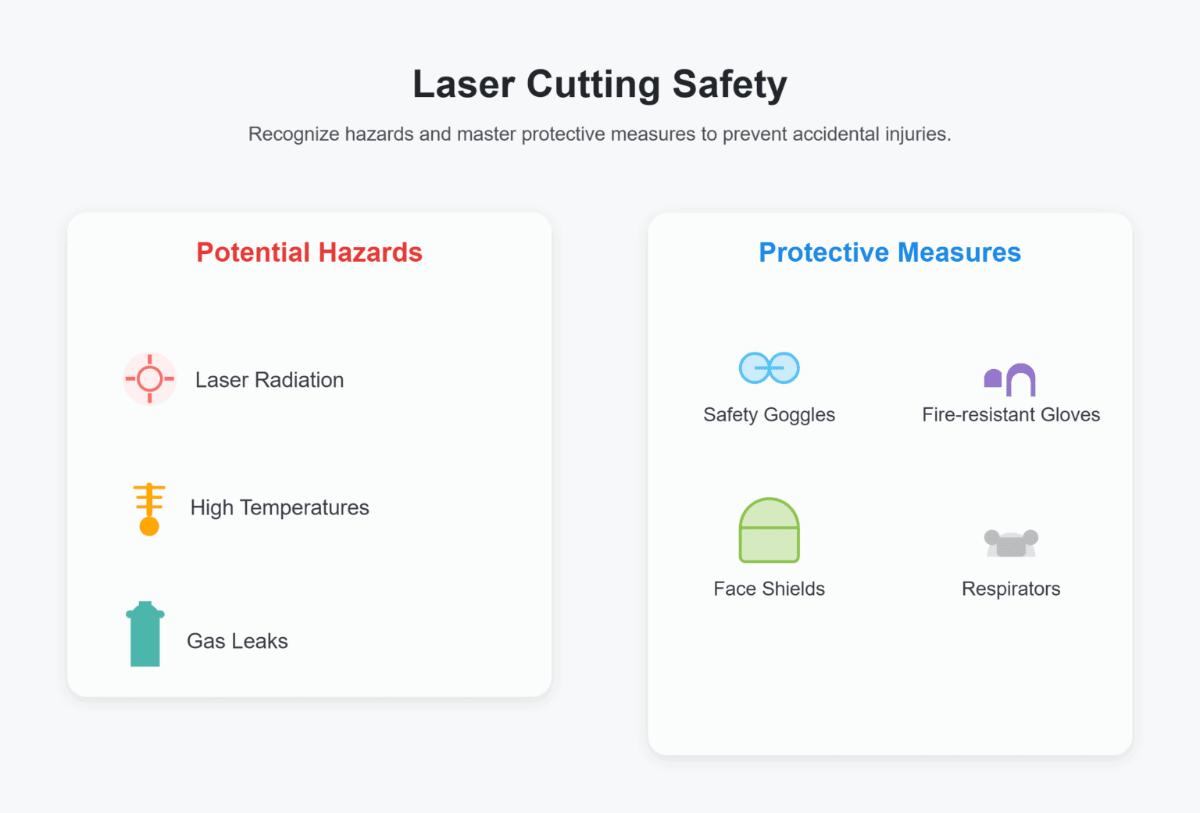

3.1 Équipement de protection individuelle (EPI) : votre armure de sécurité

L’EPI n’est pas une formalité—c’est la barrière finale et la plus cruciale qui vous protège des dangers physiques et chimiques. Sous-estimer son importance revient à trahir directement votre propre sécurité.

  • Liste essentielle:
    • Lunettes de protection spécifiques au laser: C’est non négociable. Différents types de lasers (comme le CO₂ ou la fibre) émettent à des longueurs d’onde différentes, et vous devez utiliser des lunettes conçues pour bloquer efficacement cette longueur d’onde particulière.
    • Gants résistants aux coupures/chaleur: Ne pas utiliser lors de l’utilisation de la machine, mais essentiel lors de la manipulation de feuilles de métal tranchantes ou de pièces fraîchement coupées qui peuvent encore être chaudes.
    • Vêtements de travail résistants aux flammes: Le coton pur ou les tissus spécialisés ignifugés peuvent empêcher l’inflammation des vêtements par des étincelles errantes. Ne portez jamais de fibres synthétiques qui fondent et adhèrent à la peau lorsqu’elles sont exposées à la chaleur.
  • [Lignes rouges de sécurité]
    • Ne remplacez jamais des lunettes de soleil ordinaires ou des lunettes de prescription par des lunettes de sécurité laser professionnelles.
      Les lunettes de soleil sont conçues pour bloquer les rayons UV et offrent presque aucune protection contre des longueurs d’onde laser spécifiques. Les faisceaux laser directs ou réfléchis — même une lumière parasite apparemment faible — peuvent provoquer des brûlures irréversibles de la rétine en quelques millisecondes.
    • Évaluez les risques d’enchevêtrement avant de porter des gants pendant l’opération.
      Lorsqu’on travaille à proximité de pièces mobiles ou de machines rotatives, les gants augmentent considérablement le risque d’être entraîné — pouvant provoquer de graves blessures aux doigts ou aux bras. L’OSHA déconseille explicitement l’utilisation de gants dans les situations présentant un risque d’enchevêtrement.
  • Astuce d’expert:
    • Connaissez et vérifiez la valeur OD de vos lunettes.
      Les lunettes de sécurité laser professionnelles portent une valeur de densité optique (OD) — une mesure logarithmique de l’atténuation de la lumière. Une lentille OD 4 réduit l’intensité de cette longueur d’onde à un dix-millième. Assurez-vous que la valeur OD et la plage de longueurs d’onde de vos lunettes couvrent entièrement votre type de laser. Par exemple, les lasers CO₂ fonctionnent généralement à 10 600 nanomètres (nm), tandis que les lasers à fibre se situent autour de 1 060–1 090 nm. C’est la base de la protection scientifique.
Lunettes de sécurité laser : notions essentielles sur la cote OD

3.2 La liste de contrôle “ tridimensionnelle ” de l’équipement et de l’environnement

Considérez votre machine et l’espace de travail environnant comme un système intégré, et effectuez une inspection approfondie et multidimensionnelle — une marque de véritable discipline professionnelle.

  • Première dimension : Vérification des systèmes auxiliaires (refroidissement, alimentation en gaz, ventilation)
  • Système de refroidissement: Vérifiez le niveau d’eau dans le réservoir ou le refroidisseur pour vous assurer qu’il est suffisant, et confirmez que la température de l’eau est inférieure à la limite recommandée par le fabricant (généralement en dessous de 30°C). Une fois la machine allumée, surveillez l’écoulement régulier de l’eau et tout signal d’alarme de débit. Pensez à l’eau comme au “ sang vital ” du tube laser — une surchauffe peut provoquer une chute soudaine de la puissance de sortie ou même endommager définitivement les composants principaux.
  • Système d’alimentation en gaz: Avant la découpe, vérifiez le type de gaz connecté en fonction du matériau (oxygène O₂ pour l’acier au carbone, azote N₂ pour l’acier inoxydable, air comprimé pour les matériaux non métalliques) et assurez-vous que le manomètre correspond aux exigences de votre bibliothèque de paramètres. L’utilisation d’un gaz incorrect peut ruiner la pièce et entraîner du gaspillage ou des risques de sécurité.
  • Système d’évacuation: Allumez le ventilateur d’extraction et testez l’aspiration à la surface du lit de découpe avec votre main ou un mouchoir. Assurez-vous que le ventilateur fonctionne puissamment et que les conduits sont exempts de blocages. Une mauvaise ventilation peut remplir l’atelier de fumées nocives, contaminer les lentilles optiques et augmenter considérablement le risque d’incendie.
  • Deuxième dimension : Vérification du système mécanique (chemin optique et entraînement)
  • Lentille optique: Ouvrez le couvercle de la machine et, à l’aide d’une lampe de poche, inspectez attentivement la lentille de protection sous la tête du laser pour plus de clarté et de propreté. Toute brume, tache ou fissure signifie qu’il est temps de procéder immédiatement à un nettoyage ou à un remplacement. C’est un facteur souvent négligé mais critique qui impacte directement les performances de coupe.
  • Système d’entraînement: Avec la machine sous tension mais les servomoteurs déverrouillés, déplacez doucement à la main la poutre de l’axe X et les rails de guidage de l’axe Y. Écoutez attentivement toute friction inhabituelle, blocage ou bruit étrange. Vérifiez également la présence de débris laissés sur les rails ou les crémaillères après la coupe. C’est essentiellement un “contrôle diagnostique” gratuit pour votre équipement.
  • Troisième dimension : Contrôle de sécurité environnementale
  • Dégagez l’espace de travail afin qu’à moins d’un mètre de la machine, il n’y ait aucun objet inflammable (comme des cartons, de l’alcool ou un excès de matériau en feuille) ni explosif.
  • Repérez l’extincteur au CO₂, assurez-vous que son manomètre est dans la zone verte et confirmez qu’il est facile à saisir sans obstruction devant.

3.3 Vérification des plans et des matériaux : Prévenir le gaspillage à la source

Avant de gaspiller un matériau en feuille coûteux et un temps précieux, le dernier point de contrôle est une vérification minutieuse des fichiers et des matériaux.

  • Revue des plans:
  • Après avoir importé des fichiers DXF, AI ou autres fichiers vectoriels dans le logiciel de découpe, utilisez ses fonctions de prévisualisation ou d’inspection pour examiner le design en détail. Corrigez ces problèmes “le diable se cache dans les détails” : lignes qui se chevauchent (pouvant provoquer une double coupe et une surchauffe), petites ruptures (qui empêchent la coupe de traverser), et formes non complètement fermées. Un fichier propre est la condition absolue pour une coupe efficace.
  • Vérification des matériaux:
  • Mesurez l’épaisseur réelle du matériau à découper avec un pied à coulisse et comparez-la à l’épaisseur définie dans le programme. Même une feuille étiquetée comme 3 mm peut varier entre 2,8 mm et 3,2 mm. Cette différence apparemment mineure — souvent négligée — peut complètement invalider un ensemble de paramètres de coupe pourtant parfait.
  • Vérifiez deux fois que le type de matériau correspond aux paramètres du programme. Confondre l’acier inoxydable avec l’acier au carbone et le couper avec de l’oxygène ne donnera pas un bord propre et brillant mais un rebut rugueux, noirci et recouvert d’oxyde.
  • Astuce d’expert:
  • Un “test de coupe” est la dernière protection la plus rentable. Pour les nouveaux lots de matériaux ou les pièces de grande valeur, effectuez toujours une petite coupe d’essai dans la zone de rebut avant la production complète (par exemple, découper un carré de 1x1 cm). Cela confirme la précision des paramètres et peut révéler des problèmes cachés tels qu’un mauvais alignement optique ou une mise au point incorrecte. Cette étape prend moins d’une minute mais peut sauver une feuille entière d’être mise au rebut.

Ⅳ. Procédure opératoire standard : Guide en six étapes

4.1 Conception et préparation des fichiers

La conception et la préparation de fichier constituent le point de départ crucial de l’ensemble du processus de fabrication, déterminant à la fois la faisabilité et l’efficacité des étapes suivantes. Deux outils principaux sont utilisés à ce stade :

(1) Dessin et conception assistés par ordinateur (CAO)

Utilisez un logiciel professionnel de Conception Assistée par Ordinateur (CAO) pour créer des modèles 2D ou 3D des pièces. Les spécifications détaillées, les formes complexes et les motifs élaborés sont tous définis à cette étape.

(2) Programmation FAO

Importez les modèles CAO dans un logiciel de Fabrication Assistée par Ordinateur (FAO) (tel que Mastercam ou PowerMill) afin de générer des instructions lisibles par la machine — le plus souvent, du G-code.

Ce code contrôle précisément les mouvements de la tête de découpe laser, garantissant que la découpe finale corresponde parfaitement au design.

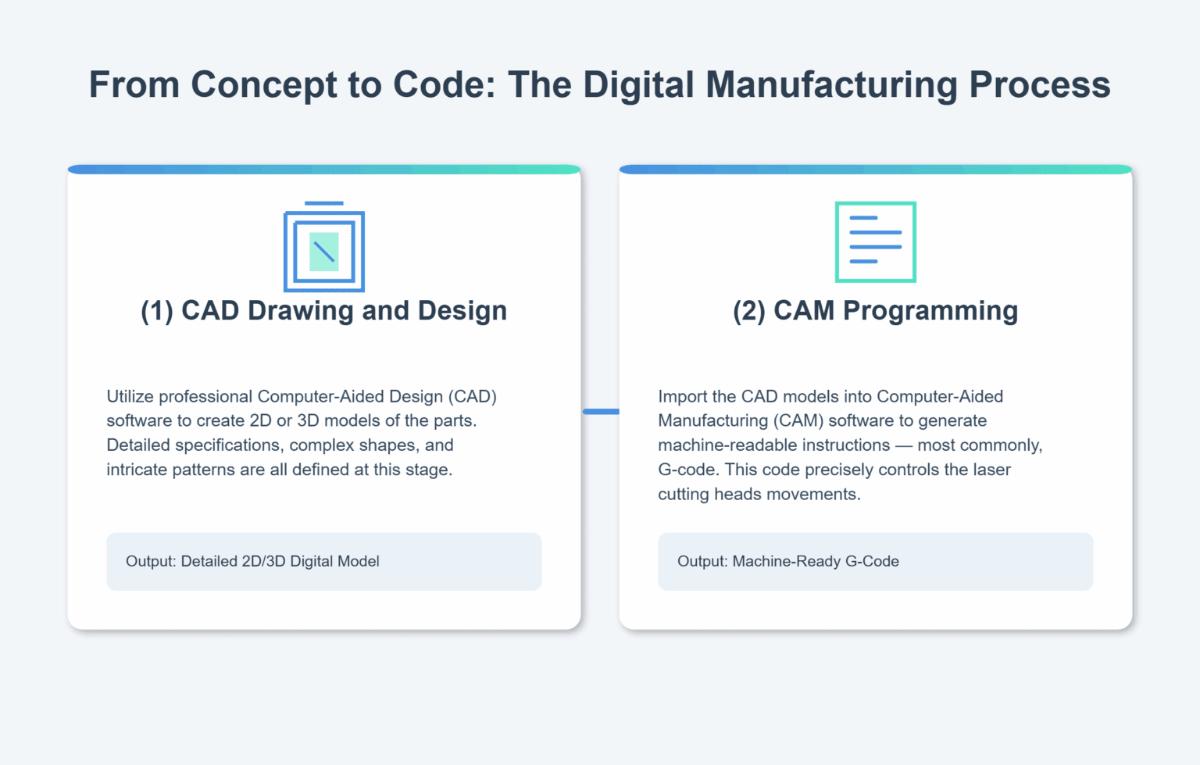

Procédure d’exploitation de la découpe laser

Les considérations importantes pour la conception et la préparation de fichier incluent :

(1) Convertir tout le texte en tracés pour éviter que la découpeuse laser CNC n’interprète mal les polices ;

(2) S’assurer que tous les tracés soient fermés ; des chemins incomplets peuvent provoquer l’arrêt du laser, entraînant des lacunes dans la découpe finale ;

(3) Supprimer les informations superflues ; le fichier de conception doit être net, ne contenant que les chemins de découpe réels et les notes nécessaires ;

(4) Mettre à l’échelle avec précision ; un mauvais ajustement des dimensions peut empêcher les pièces de s’assembler ou de fonctionner comme prévu ;

(5) Vérifier le format et l’intégrité du fichier pour assurer la compatibilité avec l’équipement de traitement — les formats couramment utilisés sont le G-code ou les fichiers DXF. Vérifiez également que le fichier est complet et exempt de trajectoires d’outil manquantes ou erronées.

Découpe laser CNC

Il existe trois principaux types de formats de fichiers couramment utilisés :

1) Fichiers vectoriels : Les formats vectoriels tels que SVG, AI, DXF et DWG sont fortement recommandés, car ils peuvent être mis à l’échelle indéfiniment sans aucune perte de qualité. Ces formats sont idéaux pour la découpe et la gravure laser.

2) Fichiers bitmap : Adaptés à la gravure, les fichiers bitmap ont généralement des résolutions plus faibles, allant typiquement de 100 à 200 DPI. Les formats courants incluent JPEG, PNG, BMP, GIF et TIFF.

3) Fichiers composites : Les formats comme PDF et EPS peuvent stocker à la fois des informations vectorielles et bitmap. Cependant, il faut prêter attention aux problèmes de compatibilité lors de l’utilisation de ces fichiers.

4.2 Sélection et préparation des matériaux

Sélectionnez des matériaux adaptés à vos besoins spécifiques et assurez-vous de leur compatibilité avec votre machine de découpe laser. Choisissez des matériaux qui répondent aux exigences de votre projet et vérifiez qu’ils sont compatibles avec votre machine de découpe laser. Les matériaux courants pour la découpe laser se répartissent en trois catégories :

  • Matériaux spéciaux : tels que le verre, les céramiques et le caoutchouc, qui nécessitent des réglages laser spécifiques.
  • Matériaux métalliques : tels que l’acier inoxydable, l’acier au carbone, l’aluminium, le cuivre et le laiton.
  • Matériaux non métalliques : comprenant le bois, l’acrylique, le plastique, le cuir, le papier et le tissu.

Pour les matériaux métalliques, les découpeuses laser à fibre sont préférées ; pour les non-métaux, une découpeuse laser CO2 est adaptée. Notez que des matériaux comme le PVC dégagent des gaz toxiques lorsqu’ils sont découpés au laser et ne doivent jamais être traités de cette manière.

De plus, confirmez que l’épaisseur, les dimensions et la planéité du matériau respectent les normes de découpe de votre machine afin d’éviter tout dommage potentiel.

Pour une discussion plus détaillée sur la sélection des matériaux, reportez-vous à Utilisations de la machine de découpe laser.

Une fois le matériau choisi, il est essentiel de confirmer son état.

Tout d’abord, assurez-vous que la surface est propre — exempte d’huile, de poussière, d’agents de démoulage, de résidus de ruban adhésif, de peinture ou d’autres contaminants — afin d’éviter de mauvais résultats de découpe ou des dommages à l’équipement.

Vérifiez également si les revêtements ou films de protection doivent être conservés. Si le film protecteur est incompatible avec la machine, il doit être retiré. Certains revêtements, comme le zinc sur l’acier galvanisé, peuvent produire des scories particulières lors de la découpe — réfléchissez bien à la nécessité de les conserver.

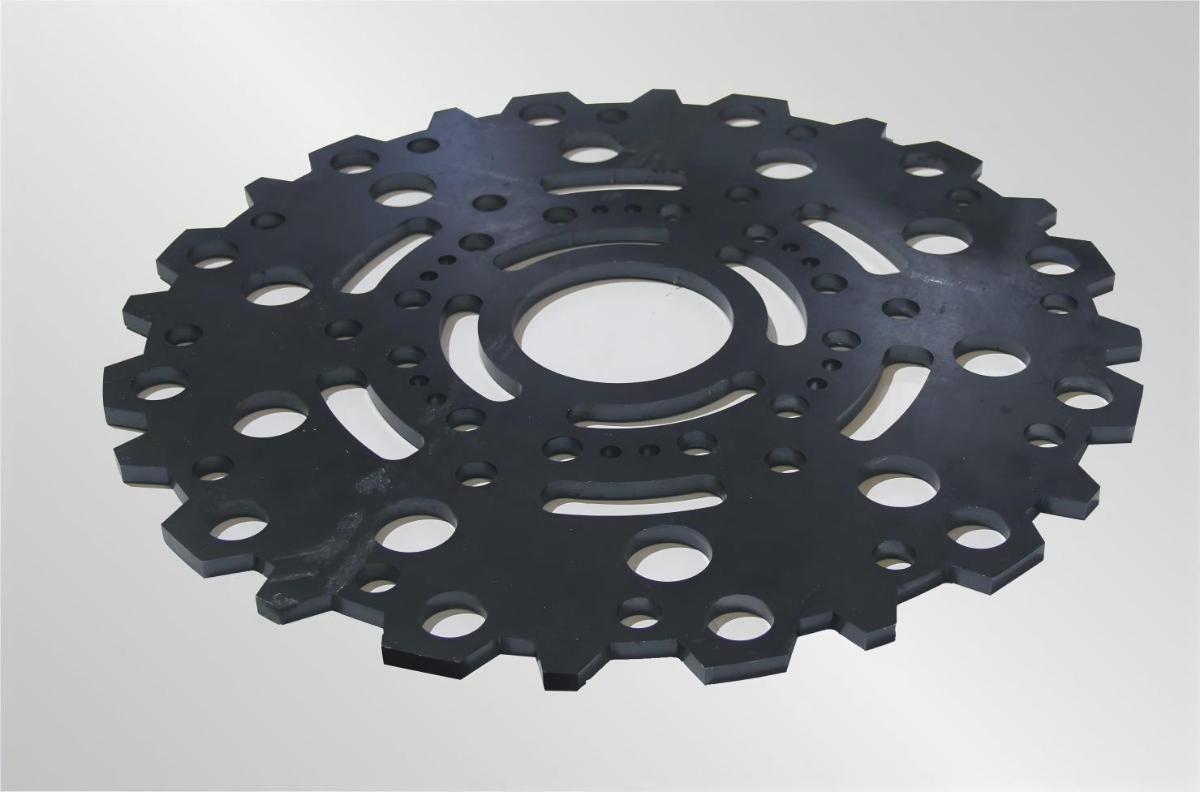

Application de la découpe laser

4.3 Calibration des paramètres et réglage de la mise au point

Lors du traitement réel, la calibration des paramètres et le réglage du point focal sont des étapes clés pour garantir la qualité de découpe et l’efficacité opérationnelle. Ces ajustements influencent directement la précision de coupe, la fluidité, la qualité des bords, les zones affectées par la chaleur et la vitesse de découpe.

(1) Puissance du laser

La puissance du laser détermine l’intensité du faisceau ; une puissance plus élevée permet une découpe plus rapide et une plus grande épaisseur.

Une puissance excessive peut provoquer une sur-fusion, des bords rugueux ou une déformation du matériau. Une puissance insuffisante peut entraîner des découpes incomplètes ou une mauvaise qualité des bords.

Les métaux plus épais nécessitent généralement une puissance laser plus élevée, tandis que les tôles fines peuvent être découpées à puissance réduite pour minimiser la distorsion thermique.

Le tableau ci-dessous fournit des plages de référence pour le réglage de la puissance :

ParamètreFibre 3000Fibre 4000Fibre 6000Fibre 8000
Puissance de sortie3 000 W4 000 W6 000 W8 000 W
Acier doux (épaisseur de coupe maximale)20 mm20 mm25 mm25 mm
Acier inoxydable (épaisseur de coupe maximale)12 mm15 mm30 mm30 mm
Aluminium (épaisseur de coupe maximale)12 mm20 mm30 mm30 mm
Laiton (épaisseur de coupe maximale)6 mm8 mm15 mm15 mm
Cuivre (épaisseur de coupe maximale)6 mm8 mm12 mm12 mm

(2) Vitesse de découpe

L’ajustement de la vitesse de coupe n’est pas un processus autonome ; il doit être étroitement coordonné avec d’autres facteurs critiques tels que le type de matériau, l’épaisseur, la puissance du laser, la position focale et le gaz d’assistance.

Découpe laser

Des vitesses plus élevées augmentent généralement la productivité, mais peuvent compromettre la qualité des bords ou la précision. À l’inverse, des vitesses plus lentes peuvent améliorer la qualité de coupe mais affecter négativement le rendement.

Lors de l’ajustement de ce paramètre, cinq principes fondamentaux doivent être respectés :

1) Principe d’équilibre énergétique

La vitesse doit être adaptée à la puissance du laser afin de garantir que l’énergie absorbée par unité de longueur soit suffisante pour provoquer la fusion ou la vaporisation, sans entraîner un échauffement excessif et ses inconvénients associés.

2) Principe de priorité à la pénétration

L’objectif principal de la vitesse est de garantir une pénétration complète du matériau.

3) Principe d’optimisation de la qualité

Une fois la pénétration assurée, ajuster la vitesse pour optimiser la qualité de la surface de coupe, minimiser la zone affectée thermiquement (ZAT) et réduire la formation de scories ou de bavures.

4) Principe de maximisation de l’efficacité

Viser la vitesse la plus élevée possible qui respecte toujours les exigences de qualité et de sécurité, afin de maximiser l’efficacité de production.

5) Principe de sécurité et de stabilité

Les réglages de vitesse doivent éviter la combustion du matériau, les projections excessives pouvant endommager les lentilles ou les buses, ou les vibrations de la machine susceptibles d’affecter la précision de coupe.

Ajustement des paramètres de découpe laser

La puissance et la vitesse d’une machine de découpe laser sont étroitement liées. Prenons l’acier inoxydable comme exemple :

Puissance (W)Épaisseur de coupeVitesse (mm/s)
500Acier inoxydable 1 mm200
700Acier inoxydable 1 mm300-400
1000Acier inoxydable 1 mm450
1500Acier inoxydable 1 mm700
2000Acier inoxydable 1 mm550
2400Acier inoxydable 1 mm600
3000Acier inoxydable 1 mm600

La relation entre la vitesse et la puissance peut être estimée à l’aide de formules spécifiques.

P = K × T × V

(P : Puissance en W, T : Épaisseur en mm, V : Vitesse en m/min, K : Coefficient du matériau ; Acier = 80, Aluminium = 120)

Exemple pour la découpe de l’acier :

Paramètres : T = 10 mm, V = 2 m/min, K = 80

Calcul : P = 80 × 10 × 2 = 1600 W

Cette formule empirique fournit une estimation de la puissance nécessaire ; pour des valeurs précises, consulter le fournisseur ou se référer au manuel.

Pour une discussion détaillée sur la relation entre la vitesse et la puissance, se référer au Guide de la machine de découpe laser.

(3) Gaz d’assistance

Le gaz d’assistance est un élément essentiel du processus de découpe laser. Les trois gaz d’assistance les plus couramment utilisés sont :

  • Oxygène (O₂) : Un gaz actif qui accélère la découpe de l’acier carbone épais par des réactions exothermiques, augmentant la vitesse mais provoquant des bords de coupe oxydés.
  • Azote (N₂) : Un gaz inerte qui empêche l’oxydation, produisant des bords brillants et sans oxydes lors de la découpe de l’acier inoxydable et de l’aluminium. Il est idéal pour les applications nécessitant une haute qualité et une bonne soudabilité, mais son coût est plus élevé.
  • Air comprimé : L’option la plus économique, avec des performances situées entre l’oxygène et l’azote. Il produit des bords légèrement oxydés et convient aux applications où la qualité des bords n’est pas la priorité absolue.
Gaz d’assistance en découpe laser,

Pour les plaques épaisses en acier carbone, l’oxygène est recommandé afin d’améliorer l’efficacité et de réduire les coûts ; pour les feuilles fines, l’air ou l’azote peuvent être envisagés pour améliorer encore l’efficacité et maîtriser les dépenses.

Le tableau ci-dessous résume les gaz d’assistance recommandés et les pressions pour la découpe de divers matériaux courants :

Perçage (MPa)Découpe d’acier carbone fin à l’O₂ (MPa)Découpe d’acier carbone épais à l’O₂ (MPa)Découpe d’acier inoxydable à l’N₂ (MPa)Découpe d’aluminium à l’air (MPa)Découpe propre de résine acrylique (MPa)
0.02-0.050.1-0.30.05-0.10.6-1.50.6-1.0<0,01

(4) Fréquence d’impulsion

La fréquence d’impulsion correspond au nombre d’impulsions émises par le laser par seconde, mesurée en hertz (Hz). Elle détermine la manière dont le laser interagit avec le matériau en termes de synchronisation et de distribution d’énergie.

Si la fréquence est trop élevée, elle peut provoquer une distorsion de la forme d’onde de l’impulsion et empêcher le servo moteur de répondre correctement, ce qui peut affecter négativement la vitesse et la précision de découpe.

À l’inverse, si la fréquence est trop basse, cela peut entraîner des vitesses de découpe excessivement lentes, réduisant l’efficacité de production.

Recommandations pour les réglages en fonction du matériau et de l’épaisseur :

Plage de fréquencesApplication
100-500 HzDécoupe de plaques épaisses
500-2000 HzPlaque de moyenne épaisseur
>2000HzDécoupe fine de plaque mince
Machine de découpe laser

(5) Réglage de la longueur focale

Une mise au point précise est essentielle pour obtenir des résultats de découpe optimaux. La longueur focale peut être réglée manuellement ou automatiquement.

La mise au point manuelle est principalement utilisée avec les machines de découpe laser traditionnelles. L’opérateur ajuste la hauteur de la tête laser et observe la taille du point laser — la longueur focale optimale est atteinte lorsque le point est au plus petit.

La mise au point automatique est standard sur les machines de découpe laser avancées, où un moteur contrôle le mouvement vertical de la lentille de focalisation pour modifier le point focal. Abaisser la lentille de focalisation descend le point focal, et la relever déplace le point focal vers le haut.

L’avènement de la mise au point automatique a considérablement réduit le temps de configuration et augmenté la précision de découpe.

Selon le matériau et les exigences du procédé, il existe trois positions courantes du point focal :

Position de focalisationScénarios applicablesCaractéristiques et effets
Surface de la pièce (0 longueur focale)Matériaux et épaisseurs généralesSurface de découpe lisse, large applicabilité
Au-dessus de la pièce (longueur focale négative)Découpe de plaques épaissesLargeur de coupe importante, perçage rapide, mais surface de découpe plus rugueuse
À l’intérieur de la pièce (longueur focale positive)Matériaux durs, exigences de haute précisionSurface de coupe plus large, forte demande en flux d’air, temps de perçage légèrement plus long
Mise au point du laser

Pour des informations détaillées sur le produit, veuillez visiter notre Brochures.

4.4 Test et aperçu

Avant de commencer la production à grande échelle, il est essentiel d’effectuer une découpe d’essai en utilisant le même matériau que la pièce finale.

(1) Objectif de la découpe d’essai

Le but de la coupe d’essai est de vérifier si des paramètres tels que la puissance du laser, la vitesse de coupe et la distance focale sont appropriés, et de s’assurer que la qualité de coupe répond aux normes requises. Sur la base des résultats du test, des ajustements fins peuvent être effectués sur les paramètres afin de garantir des performances optimales lors de la coupe finale.

(2) Étapes pour la coupe d’essai

1) Sélectionner la pièce d’essai : Choisir une pièce d’essai fabriquée dans le même matériau ou dans un matériau similaire à celui qui sera utilisé en production réelle.

2) Ajuster les paramètres : En fonction des propriétés du matériau d’essai et du motif de conception, ajuster la position et la hauteur de la tête de coupe, ainsi que la puissance du laser et la vitesse de coupe en conséquence.

3) Démarrer la coupe d’essai : Activer la machine de découpe laser CNC et effectuer la coupe d’essai le long du chemin prédéfini.

4) Observer et évaluer : Pendant la coupe d’essai, observer la qualité et le résultat de la coupe, en se concentrant sur des facteurs tels que la douceur des bords, la rugosité de surface et la présence de zones affectées par la chaleur.

5) Évaluer les résultats : Après la coupe d’essai, évaluer la qualité de coupe en mesurant la taille et la forme de la pièce d’essai. Comparer ces résultats avec la conception CAD pour évaluer la précision et la qualité du processus de coupe.

Test de découpe laser

(3) Critères d’inspection

Après avoir terminé la coupe d’essai, les aspects suivants doivent généralement être inspectés :

Élément d’inspectionNormes et exigences spécifiquesMéthodes et outils de test
Qualité de coupeBords lisses sans bavures ; surface plane ; absence de fissures, traces de brûlure, bords fondus ou autres défauts.Inspection visuelle, inspection tactile.
Précision dimensionnelleMesurer les dimensions réelles et les comparer aux tolérances indiquées sur le dessin de conception afin de garantir la conformité dans la plage autorisée.Pieds à coulisse, pieds à coulisse vernier, micromètres, machines à mesurer tridimensionnelles (MMT), etc.
Rugosité de surfaceLa valeur de rugosité de surface (Ra) de la zone coupée répond aux spécifications techniques.Instrument de mesure de rugosité de surface.
Rectitude de la ligne de coupeAucune flexion, ondulation ou déformation perceptible le long de la ligne de coupe.Règle, instrument de mesure de la rectitude, outil d’alignement laser.
Vérification des paramètres de coupeVérifier que les paramètres actuels (tels que la puissance du laser, la vitesse de coupe, la pression du gaz, la distance focale, etc.) sont optimaux et déterminer si des ajustements sont nécessaires.Comparer les échantillons d’essai et vérifier les réglages des paramètres de l’équipement.
Compatibilité des matériauxS’assurer que les résultats de coupe correspondent aux propriétés spécifiques du matériau (tel que métal, plastique, bois) et minimiser l’impact sur les performances du matériau (par ex., zones affectées par la chaleur).Microscope métallographique (si nécessaire), duromètre, inspection visuelle.
Cohérence des résultats de coupeLors d’opérations de coupe répétées, s’assurer que tous les indicateurs de qualité (tels que dimensions et apparence) restent stables.Effectuer au moins 3 tests de coupe répétés ou plus et comparer les résultats.
Vérification des situations anormalesS’assurer qu’aucun phénomène anormal ne se produit pendant le processus de coupe, tel qu’une fumée excessive, des étincelles inhabituelles, des odeurs étranges ou des bruits anormaux de l’équipement.Observation auditive et visuelle pendant le processus.

4.5 Lancement et surveillance du processus de coupe

Une fois toutes les étapes précédentes terminées, la phase de coupe formelle commence. Après avoir confirmé le trajet de coupe, effectué toutes les vérifications de sécurité, chargé et fixé les matériaux de manière sécurisée, l’opérateur peut lancer le processus de coupe à l’aide du panneau de commande de la machine. Les étapes pour démarrer la machine de découpe laser sont les suivantes :

(1) Séquence de démarrage

Suivre le manuel de l’appareil ou les procédures d’exploitation pour mettre en marche l’équipement. Commencer par alimenter le système de refroidissement, puis démarrer le laser et les systèmes de contrôle.

(2) Démarrage du laser

Appuyer sur le bouton de démarrage pour activer la machine de découpe laser. Le faisceau laser est émis depuis la tête de coupe, focalisé à travers des lentilles, et dirigé sur la surface du matériau pour commencer la coupe.

Démarrage du laser

(3) Activation du système de contrôle

Démarrer le système de contrôle, qui régulera automatiquement la puissance de sortie du laser, la vitesse de coupe et d’autres paramètres selon les instructions programmées.

(4) Mise sous tension de l’unité d’entraînement

Réglez le sélecteur de l’unité d’entraînement sur “ Marche ”, puis appuyez à la fois sur les boutons d’activation et de réinitialisation de l’entraînement.

(5) Opération de référencement

Utilisez les boutons “ Référencement des axes ” et “ Démarrage du cycle ” pour référencer les axes de la machine.

(6) Confirmation de sécurité

Assurez-vous que le tapis de sécurité fonctionne correctement et installez des barrières de signalisation pour maintenir tout le personnel et l’équipement à l’écart du portique en mouvement.

(7) Chargement du programme

Fixez la pièce sur la table de travail, puis sélectionnez le programme souhaité à exécuter.

(8) Essai

Utilisez les boutons “ Essai à vide ” et “ Démarrage du cycle ” pour tester tout nouveau programme, en vous assurant de sa validité avant de lancer l’opération complète.

(9) Démarrage de la machine

Après avoir vérifié que tous les réglages sont corrects, appuyez sur le bouton “ Démarrer ” pour commencer le processus de découpe laser.

Les opérateurs doivent surveiller en continu le processus de coupe et résoudre rapidement tout problème :

En cas de problème de qualité, appuyez sur l’arrêt d’urgence pour interrompre ou arrêter l’opération ;

Pour une qualité de coupe sous-optimale, ajustez la puissance du laser, la vitesse de coupe ou d’autres paramètres selon les besoins ;

Si des anomalies se produisent pendant la coupe, arrêtez immédiatement l’opération et inspectez l’équipement pour détecter les problèmes ;

Si une coupe est interrompue, reconnectez la coupe pour reprendre le processus.

Directives opérationnelles pour machine de découpe laser

4.6 Nettoyage de l’équipement après achèvement

Avant de procéder au nettoyage, assurez-vous que la machine de découpe laser est éteinte. Conformément aux directives opérationnelles, arrêtez d’abord la tâche en cours, éteignez le laser et le système de refroidissement, puis coupez l’alimentation électrique. Confirmez que tous les systèmes sont complètement arrêtés avant de continuer.

(1) Nettoyage immédiat après l’achèvement de la tâche

Après chaque tâche de découpe laser, nettoyez rapidement la zone de travail et l’équipement.

Cela inclut le retrait des matériaux restants et des déchets de la table de travail, le nettoyage de tout résidu à l’intérieur de la machine et sur le plateau en nid d’abeille, ainsi que le rangement de tous les outils et accessoires à leur place appropriée. Attendez que tous les déchets aient complètement refroidi avant de les jeter afin d’éliminer totalement les risques d’incendie.

(2) Entretien quotidien

Pour maintenir les performances de l’équipement et prolonger sa durée de vie, un nettoyage quotidien est nécessaire.

Tout d’abord, utilisez un chiffon sec et doux pour essuyer l’extérieur de l’équipement et la surface de travail ;

Ensuite, nettoyez régulièrement et délicatement les composants optiques essentiels tels que les miroirs et les lentilles de focalisation afin d’éliminer la poussière ;

De plus, inspectez périodiquement le système de refroidissement pour vous assurer qu’il est propre et fonctionne correctement.

(3) Protocoles de sécurité

Toutes les tâches de nettoyage doivent être effectuées en plaçant la sécurité au premier plan. Les opérateurs doivent porter des équipements de protection tels que des lunettes de sécurité et des gants lors du nettoyage de toute zone ou composant.

Guide de nettoyage et d’entretien du découpeur laser

Ⅴ. Optimisation de la qualité et de l’efficacité de coupe

Obtenir les meilleurs résultats avec une machine de découpe laser nécessite un équilibre délicat. Il ne s’agit pas simplement de trancher les matériaux — il s’agit de fournir une qualité supérieure tout en maximisant la productivité. Maîtriser cet équilibre exige une compréhension approfondie des variables clés du processus et l’application de stratégies de fonctionnement intelligentes. Cette section explorera les facteurs critiques qui influencent la qualité de coupe et proposera des conseils pratiques pour améliorer l’efficacité globale de l’atelier.

5.1 Facteurs clés pour améliorer la qualité de coupe

Les coupes de haute qualité se caractérisent généralement par des bords lisses, un minimum de scories, une zone affectée par la chaleur (ZAH) étroite et des dimensions précises. Atteindre régulièrement ce niveau de qualité nécessite un contrôle précis de plusieurs paramètres essentiels.

(1) Équilibrer puissance et vitesse

L’interaction entre la puissance du laser et la vitesse de coupe est au cœur d’une découpe laser efficace. Ensemble, elles déterminent la densité d’énergie transmise au matériau. L’objectif est d’appliquer juste la bonne quantité d’énergie — suffisamment pour faire fondre et expulser proprement le matériau de la fente de coupe, mais pas au point de surchauffer les zones environnantes.

Une énergie excessive (puissance élevée/vitesse faible) peut provoquer une sur-fusion, entraînant des fentes larges, un excès de scories (métal fondu re-solidifié au bord inférieur) et une grande zone affectée par la chaleur indésirable. Dans les cas extrêmes, cela peut provoquer brûlures et déformations, notamment dans les matériaux fins.

Une énergie insuffisante (puissance faible/vitesse élevée) entraîne une pénétration incomplète, ce qui signifie que le laser ne parvient pas à traverser complètement le matériau. Cela peut également produire des surfaces de coupe rugueuses, car le faisceau peine à maintenir un processus de coupe stable.

Identifier les réglages optimaux pour chaque type et épaisseur de matériau est essentiel pour obtenir des coupes nettes, sans scories, avec une qualité de bord supérieure.

(2) Contrôle précis de la focalisation

La position du point focal influence directement la forme et la qualité de la coupe. Son placement au-dessus, sur ou en dessous de la surface du matériau doit être contrôlé avec précision.

Type de focalisationDescription et impact
Focalisation zéro (sur la surface)La focalisation est réglée sur la surface supérieure du matériau, ce qui donne généralement la largeur de trait de coupe la plus étroite. Convient pour la découpe de précision de matériaux fins.
Focalisation positive (au-dessus de la surface)La focalisation est réglée légèrement au-dessus de la surface du matériau, ce qui entraîne un trait de coupe plus large. Convient pour certaines applications de perçage ou les cas nécessitant une distribution d’énergie plus importante.
Focalisation négative (en dessous de la surface)La focalisation est réglée à l’intérieur du matériau, provoquant la divergence du faisceau après le point focal. Cela crée un canal plus large, facilitant la découpe de plaques épaisses, réduisant le biais et obtenant des parois de coupe plus droites.

Un positionnement correct de la focalisation est crucial pour contrôler le biais, assurer des arêtes verticales et obtenir une finition de surface lisse.

(3) Utilisation correcte du gaz d’assistance

Les gaz d’assistance ont deux objectifs principaux : expulser le matériau fondu du trait de coupe et interagir avec le processus de découpe lui-même. Le choix du gaz et sa pression jouent tous deux un rôle essentiel dans la détermination de la qualité de coupe.

1) Oxygène (O₂) : Principalement utilisé pour couper l’acier au carbone, l’oxygène réagit de manière exothermique avec le fer, ajoutant de l’énergie supplémentaire au processus. Cela augmente considérablement la vitesse de coupe. Cependant, il laisse une fine couche d’oxyde sur le bord coupé, qui peut devoir être retirée avant un soudage ou une peinture ultérieurs.

2) Azote (N₂) : En tant que gaz inerte, l’azote est utilisé lorsque des coupes propres et sans oxydation sont requises, en particulier pour l’acier inoxydable, l’aluminium et autres métaux non ferreux. Il utilise une haute pression pour expulser mécaniquement le métal fondu, produisant une surface brillante et lisse prête pour le soudage. Comparée à la découpe de l’acier au carbone à l’oxygène, la vitesse de coupe est généralement plus faible.

3) Air comprimé : Pour certains matériaux comme l’aluminium fin ou l’acier doux, l’air comprimé offre une alternative économique. Composé d’environ 78 % d’azote et 21 % d’oxygène, il fournit un mélange de force mécanique et de réaction exothermique légère.

5.2 Conseils pratiques pour stimuler la productivité

(1) Optimisation du trajet et planification de la séquence de coupe

Le temps passé à déplacer la tête laser entre les coupes est non productif. Un logiciel intelligent peut réduire considérablement ce temps d’inactivité. En analysant la géométrie de toutes les pièces sur une feuille, le logiciel calcule le chemin et la séquence de coupe les plus efficaces, minimisant la distance totale parcourue par la tête et réduisant ainsi le temps de cycle global.

(2) Disposition du matériau et imbrication

L’imbrication consiste à disposer les géométries des pièces sur la feuille de matière brute afin de minimiser les déchets et maximiser le rendement. Un logiciel d’imbrication avancé peut :

Analyser des milliers de combinaisons pour trouver la disposition optimale ;

Utilisez des techniques telles que la découpe en ligne commune, où les pièces adjacentes partagent une ligne de coupe, ce qui permet d’économiser à la fois du temps et du matériau ;

Placez les petites pièces dans les zones de chute à l’intérieur des pièces plus grandes.

Un agencement efficace se traduit directement par une réduction des coûts de matériaux et des opérations plus durables.

(3) Stratégies de découpe en couches

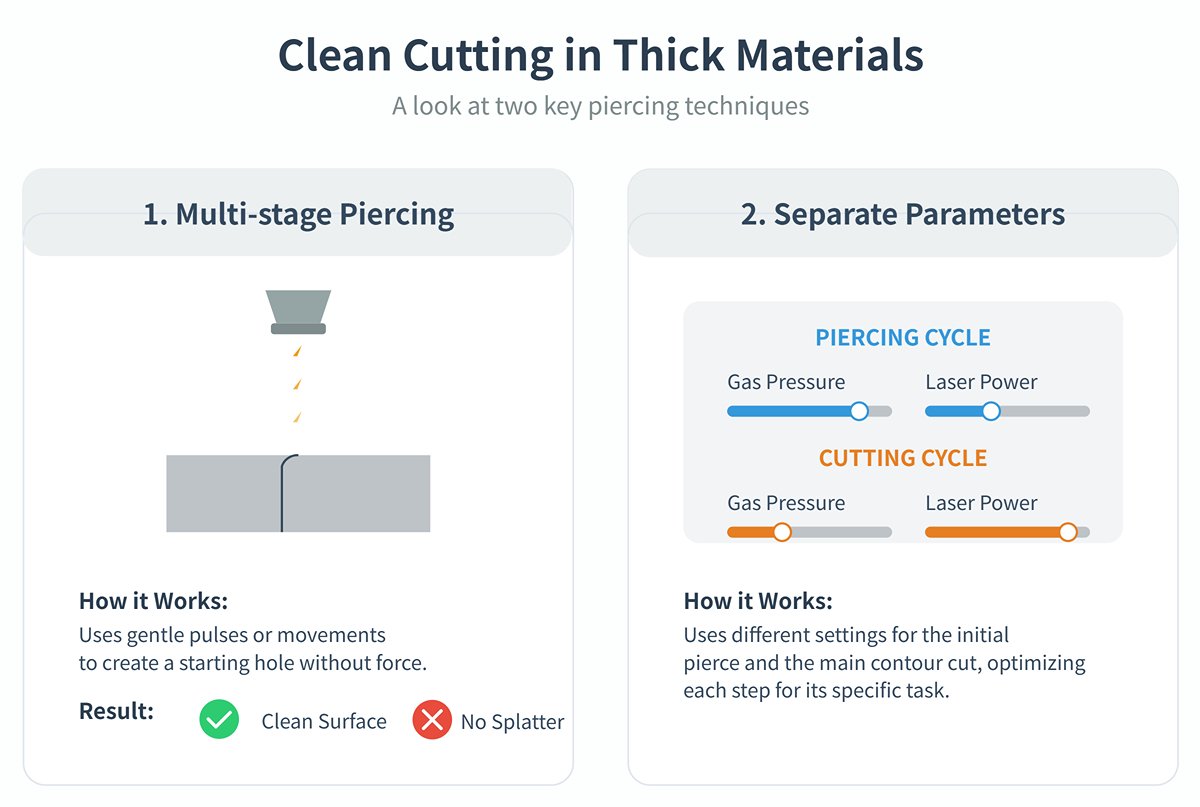

La découpe de matériaux épais présente des défis uniques : les paramètres pour le perçage diffèrent de ceux pour la découpe de contour. Des stratégies de perçage spécialisées sont essentielles pour un démarrage propre, et incluent généralement :

1) Perçage en plusieurs étapes : Utiliser une série d’impulsions laser ou des mouvements oscillants pour créer doucement un trou sans projeter de matériau fondu sur la surface supérieure ni endommager la buse.

2) Paramètres distincts : Employer différentes pressions de gaz ou réglages de puissance pour les cycles de perçage et de découpe principale.

Découpe nette dans les matériaux épais

Une fois un perçage propre obtenu, la machine passe à des paramètres de découpe optimaux pour suivre le contour de la pièce. Cette approche en couches évite les éclatements et garantit un démarrage de coupe de haute qualité.

(4) Création d’une bibliothèque de paramètres pour les matériaux courants

Plutôt que de compter sur l’essai et l’erreur pour chaque nouveau travail, créez et maintenez une bibliothèque de paramètres de découpe. Cette base de données, intégrée au logiciel de contrôle de la machine, stocke les réglages éprouvés pour chaque type et épaisseur de matériau que vous traitez régulièrement. Une bibliothèque bien gérée garantit :

1) Cohérence : Tous les opérateurs obtiennent les mêmes résultats de haute qualité.

2) Rapidité : Les temps de configuration pour les nouveaux travaux sont considérablement réduits.

3) Moins de déchets : Moins de pièces mises au rebut sont produites lors de la configuration et des tests.

Cette connaissance institutionnalisée devient un atout précieux, rationalisant les opérations et accélérant la formation des opérateurs.

Ⅵ. Du technicien qualifié à l’expert : diagnostic des défauts de coupe et techniques avancées

Si vous avez maîtrisé les processus fondamentaux abordés dans les trois premiers chapitres, félicitations — vous êtes désormais un opérateur compétent. Mais pour passer de “ compétent ” à “ exceptionnel ”, de “ qualifié ” à “ expert ”, vous devez développer la capacité à résoudre des problèmes complexes et à optimiser l’efficacité à la perfection. Ce chapitre est votre guide avancé vers la maîtrise, vous apprenant à diagnostiquer les défauts de coupe avec la perspicacité d’un artisan chevronné et révélant des techniques “ magiques ” qui peuvent redéfinir vos références de performance.

6.1 Cadre de diagnostic : observer, écouter, questionner, tester

Un technicien qualifié ne craint jamais les défauts — chaque coupe imparfaite est une pierre de Rosette pour lire l’état de la machine et évaluer l’alignement des paramètres. Le tableau ci-dessous vous aidera à développer systématiquement cet état d’esprit diagnostique.

Défaut (Observer : symptôme)Causes possibles (Écouter/Demander : analyse)Diagnostic et solution (Tester : stratégie)
Coupe incomplète / Laitier important sur le bordInadéquation puissance/vitesse : énergie insuffisante pour fondre complètement le matériau. Désalignement du foyer : densité d’énergie non concentrée dans la zone de coupe optimale. Pression de gaz faible : le gaz d’assistance ne parvient pas à évacuer le matériau en fusion. Contamination de la lentille/buse : perte d’énergie optique ou perturbation du flux de gaz. Problème de matériau : rouille ou revêtement sur la surface de la plaque.Stratégie : réduire d’abord la vitesse (par incréments de 10–15 %), puis envisager d’augmenter la puissance. Refaire la mise au point ; pour les plaques épaisses, essayer de baisser légèrement le foyer. Augmenter progressivement la pression du gaz tout en surveillant le comportement des étincelles. Faire une pause pour nettoyer la lentille de protection et remplacer la buse. Nettoyer la surface du matériau.
Brûlure excessive au point de départ / PerforationParamètres de perçage incorrects : puissance trop élevée ou durée trop longue pendant le perçage. Absence de ligne d’amorçage : le laser commence directement sur le contour de la pièce.Stratégie : utiliser un perçage progressif ou en plusieurs étapes, en réduisant la puissance initiale et le temps. Ajouter des lignes d’amorçage/de sortie dans le logiciel de découpe afin que le perçage se fasse dans les zones de rebut.
Brûlure/fusion dans les coinsDécélération excessive dans les virages : La vitesse chute mais la puissance reste constante, provoquant une accumulation de chaleur. Retard de gaz insuffisant : Le gaz s’arrête trop tôt après l’arrêt du laser.Stratégie : Activer “ la puissance suit la vitesse ” dans les paramètres du système. Réduire l’accélération dans les virages ou ajouter de petits congés dans le logiciel. Régler ou augmenter le “ délai d’arrêt du laser ” ou le “ délai du gaz ”.”
Surface de coupe rugueuse / Stries diagonalesVibration mécanique : Mauvais engrènement de la crémaillère, glissières lâches ou rails irréguliers. Flux de gaz instable : Buse endommagée ou pression fluctuante. Vitesse de coupe trop élevée : Au-delà de la plage stable pour la puissance donnée.Stratégie : Resserrer les composants de transmission, nettoyer et lubrifier les rails. Remplacer la buse ; vérifier les fuites dans les conduites de gaz. Réduire la vitesse de coupe tout en assurant une pleine pénétration ; observer la douceur des bords.
Déformation thermique dans les feuilles mincesApport de chaleur excessif : Puissance trop élevée ou vitesse trop faible, élargissant la zone affectée par la chaleur. Mauvais tracé de coupe : La chaleur se concentre dans des zones locales.Stratégie : Utiliser une combinaison hautes performances + haute vitesse pour couper rapidement et minimiser la permanence de la chaleur. Maintenir les pièces fixées à la tôle de base grâce à des “ micro-joints ” jusqu’à ce que toutes les découpes soient terminées. Optimiser la planification du parcours avec des séquences dispersées et de type saut.

6.2 [Perspective innovante 4] L’économie et l’art du choix du gaz d’assistance

Choisir un gaz d’assistance n’est pas seulement une décision technique visant à associer les matériaux aux gaz — c’est un choix stratégique qui influence le coût, l’efficacité et la valeur du produit fini.

Oxygène (O₂) – L’équilibre entre efficacité et coût

  • Principe du procédé: Lors de la coupe de l’acier au carbone, l’oxygène ne se contente pas d’évacuer le laitier en fusion — il réagit violemment avec le fer chaud dans un processus d’oxydation exothermique. Cette réaction libère une quantité importante de chaleur, augmentant effectivement la puissance de coupe du laser et permettant une découpe à grande vitesse même avec une faible puissance laser.
  • Considération économique: L’oxygène est relativement peu coûteux et accroît sensiblement la vitesse de coupe, ce qui se traduit par une production plus élevée par unité de temps et des coûts d’exploitation nettement réduits. C’est le champion incontesté du rapport coût-performance pour le traitement de l’acier au carbone.
  • Compromis sur la qualité: Le bord de coupe présentera une fine couche d’oxyde sombre. Pour les pièces nécessitant un soudage ou une peinture ultérieurs, il peut être nécessaire de l’enlever par meulage.
Équilibre efficacité et coût pour l’acier carbone

Azote (N₂) – Le porte-parole de la qualité et de la valeur

  • Principe du procédé: L’azote est un gaz inerte. Lors de la découpe de l’acier inoxydable, des alliages d’aluminium, du laiton et de matériaux similaires, il est expulsé à haute pression uniquement comme une “ force mécanique ” pour souffler le métal en fusion tout en isolant la coupe de l’air, empêchant complètement l’oxydation.
  • Considération économique: L’azote est bien plus coûteux que l’oxygène ou l’air, et obtenir des résultats optimaux nécessite généralement des pressions plus élevées, entraînant une consommation importante de gaz. Cependant, il produit des bords brillants, sans oxydation, prêts pour un soudage direct, éliminant ainsi le besoin de meulage après découpe et augmentant la valeur ajoutée du produit.
  • Analyse pour la décision: Lorsque le produit final exige une qualité de bord impeccable ou que les coûts de post-traitement sont élevés, utiliser l’azote est un investissement judicieux —échanger le coût contre la valeur.

Air comprimé – Le combattant de guérilla de l’efficacité économique

  • Principe du procédé: Fourni par un compresseur d’air, ses principaux composants sont l’azote et l’oxygène. Lors de la découpe, il refroidit principalement et souffle les débris, mais la teneur en oxygène provoque encore une légère oxydation, donnant aux bords une teinte jaunâtre.
  • Considération économique: Les coûts sont pratiquement nuls (à part l’électricité). Idéal pour les matériaux non métalliques comme l’acrylique ou le bois, ainsi que pour certaines feuilles d’acier au carbone et d’acier inoxydable ultra-minces où la couleur du bord n’est pas critique.
  • Scénarios d'application: Pour les prototypes, les composants à usage interne ou les cas où les bords seront recouverts de peinture ou de revêtement, la découpe à l’air est la solution ultime à faible coût.

6.3 Magie pour booster l’efficacité : découpe à ligne commune et optimisation du parcours

Dès que vous commencez à réfléchir à comment placer plus de pièces sur une seule plaque tout en les découpant plus rapidement, vous touchez au moteur central de l’efficacité de production.

  • Découpe à ligne commune
  • Définition: Disposez votre agencement de manière à ce que les bords droits de deux pièces ou plus s’alignent parfaitement, partageant un seul chemin de coupe.
  • Effet magique: Les avantages peuvent être remarquables. Pour des pièces rectangulaires disposées uniformément, la coupe sur ligne commune peut :
  1. Économiser du matériau: Un espacement réduit entre les pièces peut améliorer l’utilisation de la feuille de 5 à 15 %.
  2. Réduire le temps: Les trajets qui nécessiteraient normalement deux coupes n’en demandent plus qu’une, et les distances de déplacement à vide sont fortement réduites — le temps de traitement global peut diminuer de 20 % ou plus.
  3. Réduire les opérations de perçage: Chaque perçage prend du temps ; la coupe sur ligne commune réduit considérablement le nombre total de perçages.
  • Astuce d’expert: Bien que très efficace, soyez prudent lors de la coupe de plaques épaisses ou de matériaux sensibles à la chaleur, car un apport de chaleur concentré peut provoquer une légère déformation des bords.
  • Optimisation du chemin
  • Concept clé: Temps total de découpe laser = temps de coupe + temps de déplacement à vide. La plupart se concentrent uniquement sur le premier, mais les opérateurs expérimentés visent des gains d’efficacité sur le second. L’optimisation du chemin utilise des algorithmes intelligents pour planifier le mouvement de la tête laser afin de minimiser les déplacements sans coupe.
  • Mise en œuvre: Les logiciels de découpe modernes (tels que CypCut, Radan) sont dotés de puissantes fonctions intégrées d’optimisation de chemin. Les principes clés à maîtriser incluent :
  1. Principe de proximité: Après avoir terminé une forme, se déplacer automatiquement vers la forme suivante la plus proche pour la découper.
  2. Intérieur avant extérieur: Toujours découper les trous et petites formes internes avant le contour extérieur. Cela empêche les petites pièces de tomber ou de se déplacer une fois la coupe extérieure terminée, ce qui pourrait provoquer des défauts de coupe interne.
  3. Regroupement et séquencement: Regrouper intelligemment les pièces sur la feuille et planifier les trajets les plus courts entre les groupes.
  • Règle d’or: Rappelez-vous, chaque seconde que la tête laser passe à se déplacer dans l’air est un coût pur. L’optimisation extrême des trajets est l’art de réduire ce coût à son minimum absolu.

Ⅶ. Système de formation et de standardisation pour les nouveaux opérateurs

La formation des nouveaux opérateurs est une partie cruciale pour garantir l’efficacité de la production, la qualité des produits et un fonctionnement sûr. Une formation efficace aide non seulement les nouveaux employés à s’adapter rapidement à leur environnement de travail, mais réduit également de manière significative les accidents de production et les problèmes de qualité causés par des erreurs de manipulation.

7.1 Contenu de la formation

(1) Formation aux connaissances de base

Les opérateurs doivent comprendre les fondamentaux de la découpe laser, y compris la manière dont les lasers sont générés (comme les lasers CO₂ et les lasers à fibre), la structure du système de chemin optique et la fonction des lentilles de focalisation. Ils doivent également être familiers avec les composants structurels de l’équipement, tels que le système de contrôle, le mécanisme d’entraînement et le système de refroidissement, afin d’acquérir une compréhension complète des principes de fonctionnement de la machine.

(2) Formation aux compétences opérationnelles

Les opérateurs doivent maîtriser l’ensemble du processus de fonctionnement, y compris le démarrage, l’arrêt, la configuration des paramètres, l’importation de graphiques et l’exécution des découpes. Ils doivent également acquérir des compétences de maintenance courante, telles que le nettoyage des lentilles, le réglage de la tête laser et le dépannage de base, comme la résolution des erreurs logicielles, afin d’assurer des performances stables de la machine.

(3) Formation à la sécurité

La sécurité est primordiale dans les opérations de découpe laser. Les opérateurs doivent reconnaître les dangers potentiels tels que les radiations laser, les hautes températures et les fuites de gaz, et maîtriser les mesures de protection nécessaires, notamment le port de lunettes de sécurité, de gants ignifugés, de visières et de masques respiratoires, afin de prévenir les blessures accidentelles pendant l’utilisation.

Sécurité de la découpe laser

(4) Formation aux logiciels et à la programmation

Les opérateurs doivent être compétents dans les fonctions de base des logiciels CAO/FAO, y compris la conception graphique, l’optimisation des trajectoires et le réglage des paramètres. La familiarité avec le système de contrôle de la machine, y compris les panneaux DSP, les modes automatiques et les verrous de sécurité, est également requise pour améliorer à la fois l’efficacité de découpe et la sécurité opérationnelle.

(5) Formation sur les matériaux et les procédés

Pour différents matériaux, tels que les métaux, l’acrylique et le bois, les opérateurs doivent comprendre les réglages de paramètres correspondants et les méthodes d’optimisation des procédés afin d’obtenir des découpes de haute qualité. La maîtrise des propriétés des matériaux et des ajustements de procédés est essentielle pour améliorer l’efficacité de production.

(6) Réponse aux urgences et dépannage

Les opérateurs doivent être dotés de compétences en réponse aux urgences, y compris les procédures d’arrêt d’urgence, l’utilisation d’extincteurs et les premiers secours pour brûlures. De plus, ils doivent être capables de diagnostiquer les pannes de base, telles que l’identification de problèmes de qualité de découpe, de mauvais alignement ou de faisceaux laser incohérents, et de les résoudre rapidement afin de maintenir un fonctionnement normal.

7.2 Standardisation des procédures opérationnelles

Établir des procédures opérationnelles standardisées pour les opérateurs aide à minimiser les erreurs humaines, à rationaliser les processus et à garantir une qualité constante.

Le tableau ci-dessous présente un exemple de flux de travail standardisé, qui doit être adapté aux conditions spécifiques de chaque site de production.

Processus étape par étapeActions clésExplication des points clés
Préparation de la conceptionRéalisation CAO → Conversion FAO en G-codeAssurer des contours fermés, supprimer les redondances, convertir le texte en tracés, vérifier la compatibilité des formats.
Sélection des matériauxFaire correspondre le type de laser au matériauÉviter la découpe du PVC (fumées toxiques) ; nettoyer la surface du matériau ; confirmer la compatibilité du film protecteur.
Calibration des paramètresAjuster puissance/vitesse/gaz/mise au pointAdapter la puissance à l’épaisseur du matériau ; sélectionner le gaz en fonction du matériau (O₂/N₂/air) ; régler la position de mise au point selon l’épaisseur.
Aperçu de testEffectuer une coupe d’essai sur un échantillon du même matériauVérifier la qualité de coupe complète, les résidus de laitier et la finition des bords ; ajuster les paramètres jusqu’à obtenir des résultats satisfaisants.
Surveillance de la coupeDémarrer la coupe et surveiller tout au long du processusObserver la flamme, la fumée et les bruits anormaux ; coordonner les systèmes manuels et automatisés.
Nettoyage et maintenanceRetirer les déchets → nettoyer → arrêterNettoyer la table de travail et le bac à laitier ; inspecter la buse et les lentilles ; suivre les procédures d’arrêt standardisées.

Ⅷ. Conclusion

En résumé, maîtriser les bases du fonctionnement d’un machine de découpe laser repose sur une compréhension approfondie et le suivi méticuleux d’un processus standardisé composé de six étapes essentielles. Ce flux de travail couvre la conception et la préparation de fichiers, la sélection et la fixation des matériaux, le démarrage de l’équipement et la configuration des paramètres, le positionnement et la calibration précis, jusqu’à l’exécution de la coupe avec surveillance en temps réel, et se termine par les opérations de finition et les procédures de suivi après utilisation. Ensemble, ces étapes établissent un cycle opérationnel scientifique, efficace et strictement contrôlé.

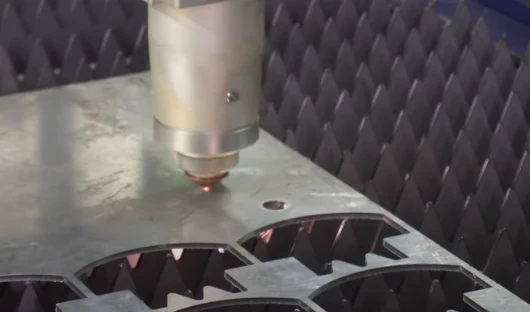

Chaque opérateur doit considérer ces six étapes comme les lignes directrices fondamentales du travail quotidien. Grâce à une pratique continue, un engagement fort envers les protocoles de sécurité et un entretien régulier de l’équipement, les opérateurs peuvent non seulement maîtriser la machine de découpe laser, mais aussi en faire un outil puissant de créativité et de productivité, atteignant régulièrement les objectifs de sécurité, d’efficacité et de qualité supérieure en production.

Il s’agit non seulement d’un progrès en compétence technique, mais aussi d’un véritable reflet de la compétence professionnelle et de la responsabilité. Pour toute question concernant l’optimisation de votre flux de travail opérationnel ou pour explorer des solutions d’équipement avancées, n’hésitez pas à contactez-nous.

Vous cherchez des machines ?

Si vous recherchez des machines de fabrication de tôles, vous êtes au bon endroit !

Nos clients

Les grandes marques suivantes utilisent nos machines.
Contactez-nous
Vous ne savez pas quelle machine convient à votre produit en tôle ? Laissez notre équipe commerciale expérimentée vous guider dans le choix de la solution la plus adaptée à vos besoins.
Demandez à un expert
linkedin facebook pinterest youtube rss twitter instagram facebook-vierge rss-vierge linkedin-vierge pinterest youtube twitter instagram
