Un jeune ingénieur est récemment venu me voir avec un plan pour une patte en acier inoxydable 304. Il a tapoté le cartouche, qui indiquait une tolérance de ±0,1 mm sur un profil complexe et étroitement imbriqué. “ Le nouveau laser à fibre peut tenir cela, non ? ” a-t-il demandé. “ La brochure indique ±0,04 mm. ”

J’ai étudié son dessin, puis jeté un œil à la plaque de 6 mm qu’il prévoyait de découper. Ma benne à chutes—débordante de morceaux d’inox tordus—racontait une toute autre histoire. La brochure ne ment pas, mais elle est loin de tout dire.

L’espace entre la capacité théorique d’une machine et les dimensions réelles d’une pièce finie est l’endroit où les marges bénéficiaires disparaissent discrètement.

Article connexe : Épaisseur de découpe au laser
Article connexe : Limites et optimisation de la découpe au laser à fibre

L’illusion du “ ±0,1 mm ” : pourquoi les spécifications machines survivent rarement au premier contact avec la matière

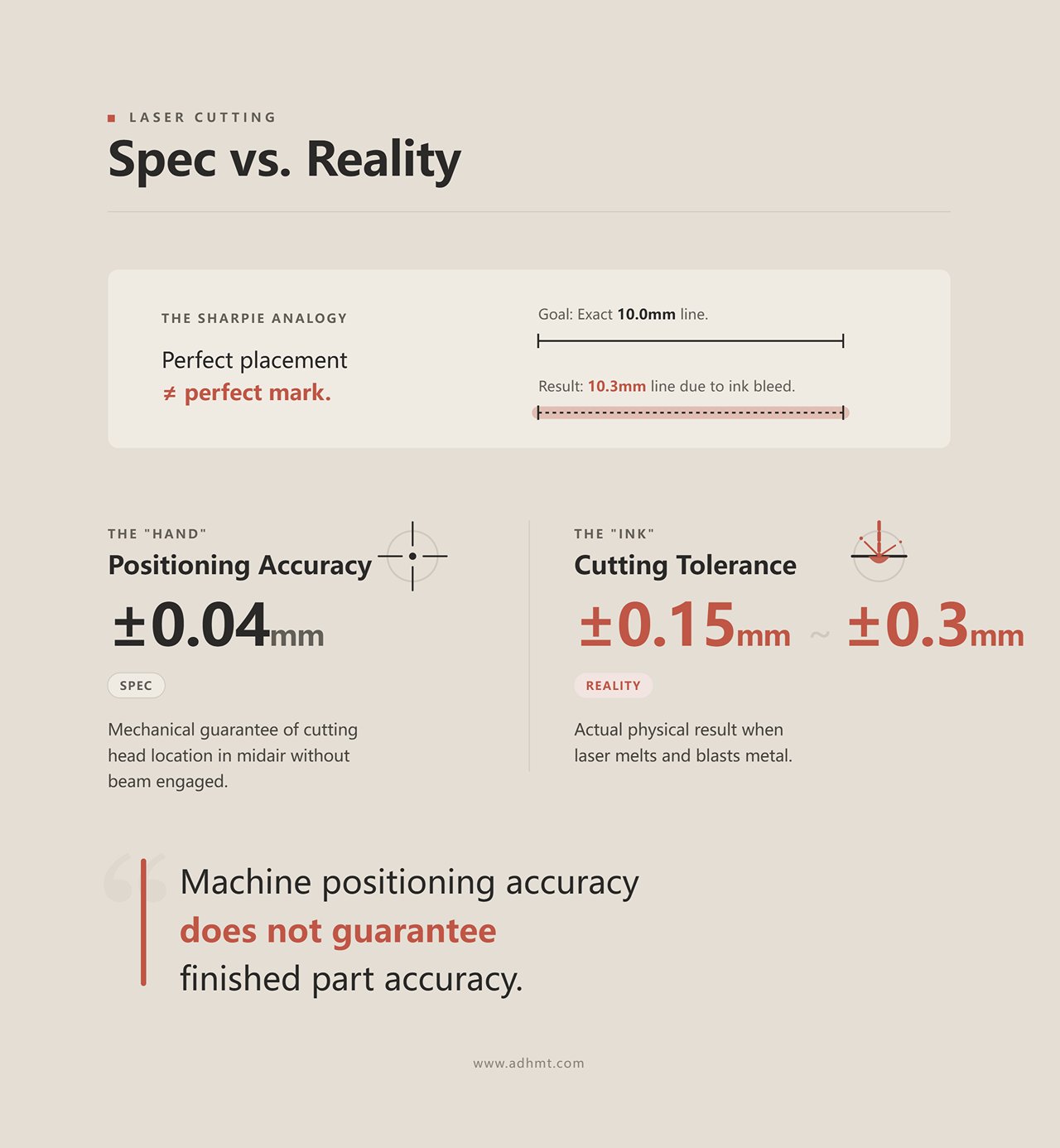

Précision de positionnement vs. tolérance de découpe : le tour de passe-passe de la fiche technique

Prenez un marqueur Sharpie tout neuf et une règle en acier bien lourde. Votre tâche consiste à tracer une ligne exactement à 10,0 mm du bord d’une feuille de papier. Votre main est parfaitement stable. La règle est parfaitement droite. Vous tirez le marqueur sur la feuille. Mais en avançant, l’encre s’étale dans les fibres du papier. La pointe feutrée se comprime légèrement sous la pression. Arrivé en bas, votre ligne, censée être nette à 10,0 mm, s’est transformée en un trait de 10,3 mm. Votre geste était précis—mais la marque elle-même s’est étendue hors de votre contrôle.

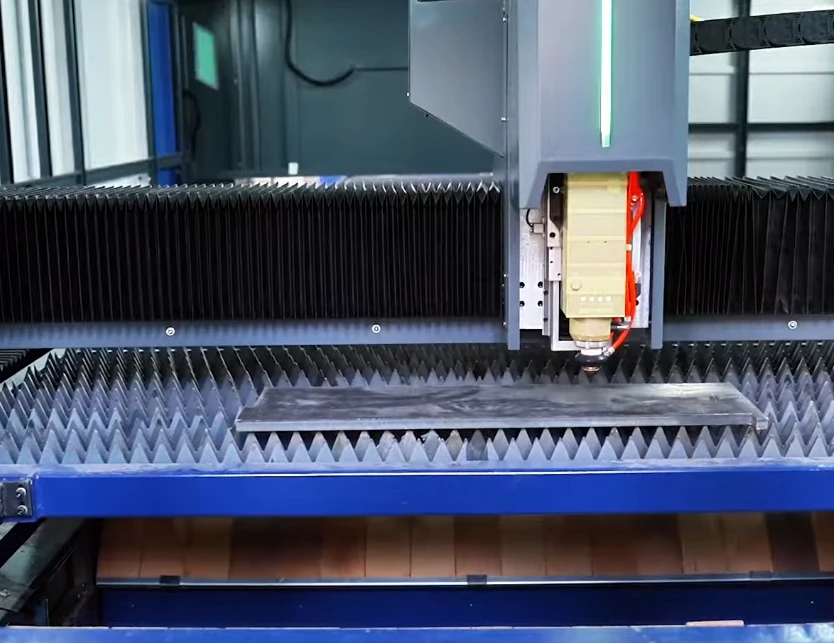

C’est exactement ce qui se passe à l’intérieur d’un découpeur laser.

Quand vous lisez la fiche technique d’une machine, vous lisez à propos de la main qui tient le marqueur Sharpie—pas de l’encre qui s’étale sur la page. Les fabricants vantent la précision de leurs moteurs asservis, de leurs entraînements linéaires et de leurs règles en verre. La promesse implicite est simple : si le portique est précis, la pièce le sera aussi.

Si vous souhaitez une explication plus claire de la manière dont les fabricants définissent et distinguent ces termes, ce guide sur les spécifications des machines de découpe laser explique comment la précision de positionnement, la répétabilité et la tolérance réelle de découpe sont définies—et où les écarts apparaissent généralement. Par exemple, les systèmes de découpe laser CNC d’ADH Machine Tool sont spécifiés dans différentes configurations haute puissance et grand format, ce qui rend la compréhension de ces distinctions essentielle lorsqu’on compare la précision du mouvement mécanique à la performance réelle de découpe en production.

• Spécification : Précision de positionnement (±0,04 mm). Il s’agit de la garantie mécanique que les encodeurs du portique positionneront la tête de coupe exactement là où le G-code le commande—suspendue dans le vide, sans faisceau activé.
• Réalité : Tolérance de découpe (±0,15 mm à ±0,3 mm). Cela reflète ce qui se passe réellement lorsque 4 000 watts de lumière concentrée frappent l’acier froid, forment une saignée fondue et projettent du métal liquéfié sous la tôle.

Si la machine positionne le laser exactement où elle le doit, pourquoi la pièce finie reste-t-elle hors tolérance ?

Pourquoi la démonstration en salle d’exposition et votre production réelle évoluent dans deux réalités de tolérance totalement différentes

Repensez à la démonstration commerciale qui a achevé de vous convaincre. Le représentant insère une tôle impeccable, parfaitement plane, de 1,5 mm d’acier doux. Le groupe froid vient d’être remis en marche. Les optiques sont immaculées. Il découpe un profil d’engrenage, vous le tend et la mesure est parfaite—à un centième de millimètre près. Vous signez le bon de commande en espérant ce niveau de précision à chaque appui sur le bouton de cycle.

Si votre objectif est de vous rapprocher de cette constance de démonstration dans des conditions de production réelles, la configuration matérielle compte autant que la fiche technique. Un système à double table, par exemple, sépare les zones de chargement et de découpe afin de réduire la dérive thermique, le temps mort et la variabilité de manipulation entre les cycles. Des systèmes comme le machine de découpe laser à fibre à double table d’ADH Machine Tool sont conçus pour la production continue de tôles métal sur base CNC, aidant à combler l’écart entre la précision de démonstration et la répétabilité réellement exigée sur votre plancher de production.

Six mois plus tard, l’un de mes opérateurs a mis au rebut un lot de $1,200 brides en aluminium de 6 mm. Les trois premières pièces sont passées sans problème au contrôle qualité. À la quarantième, les trous devenaient ovales et les contours extérieurs étaient inférieurs de près d’un quart de millimètre.

Qu’est-ce qui a changé ?

Une coupe de démonstration est un sprint dans le vide ; une production en série est un marathon à l’intérieur d’un four à explosion. À mesure que le laser passe d’une pièce à l’autre, la tôle absorbe des quantités énormes de chaleur. La chaleur provoque une dilatation thermique. Lorsque la tête de coupe atteint le coin opposé d’une plaque de 4×8, le métal s’est physiquement dilaté et déplacé par rapport à sa position initiale au début du programme. La machine se positionne toujours à ±0,04 mm par rapport à sa référence, mais le système de coordonnées de l’acier s’est déformé sous elle.

La brochure vous vend la géométrie de la machine ; en réalité, vous coupez du métal régi par la physique.

Test sur le plancher de production : Prenez une tôle de rebut de matériau de 6 mm. Lorsqu’elle est froide, découpez un carré de 100 × 100 mm dans le coin inférieur gauche. Ensuite, exécutez un programme dense et générateur de chaleur sur le reste de la plaque. Immédiatement après, découpez un autre carré de 100 × 100 mm dans le coin supérieur droit. Mesurez les deux. La différence entre eux est votre tolérance réelle en production.

La physique du trait de coupe (Kerf) : pourquoi l’épaisseur est le pire ennemi de la tolérance

Vous mesurez un trou de 10 mm dans une plaque d’acier de 10 mm d’épaisseur. Le pied à coulisse numérique indique 10,01 mm. Vous la passez à l’assembleur, qui insère une goupille de centrage de précision de 10 mm. Elle glisse sans problème sur le premier millimètre, puis se bloque complètement. Les pieds à coulisse n’avaient pas tort ; ils vous ont simplement révélé la vérité sur la surface supérieure de la plaque.

Quand la largeur du trait cesse d’être une constante : mesures du haut vs du bas

Un faisceau laser n’est pas un cylindre parfait de lumière — il présente une forme en sablier. Pour découper une plaque épaisse, la machine focalise le faisceau sur un point microscopique à l’intérieur du matériau. Cela signifie que le faisceau converge en entrant dans la surface supérieure et diverge en sortant par le bas.

Lorsque le faisceau diverge à la sortie, le trait de coupe — le vide physique laissé par la vaporisation du métal — s’élargit en conséquence.

• Spécification : Le décalage du trait est traité comme une valeur numérique fixe (par ex. 0,15 mm) programmée dans le logiciel de FAO et appliquée uniformément le long de tout le parcours de l’outil, produisant théoriquement des parois perpendiculaires.
• Réalité : Le trait de coupe se comporte comme un entonnoir dynamique tridimensionnel. Dans du matériau plus épais, la coupe peut se rétrécir d’environ 0,025 mm pour chaque 2,5 mm d’épaisseur — transformant ce qui devrait être une paroi carrée en une subtile forme de coin.

J’ai une fois mis au rebut pour $2,400 de plaques de base en acier doux de 8 mm pour une structure portante à cause de cette géométrie même. Le programmeur FAO avait réglé le décalage du trait en se basant sur une découpe d’essai, ne mesurant que la surface supérieure. Les languettes d’emboîtement étaient parfaites en haut. Mais en bas, elles s’évasèrent vers l’extérieur d’environ 0,15 mm. Lorsque les soudeurs tentèrent d’assembler les plaques de base, cette forme en V microscopique s’amplifia à travers dix languettes d’accouplement, créant une erreur d’empilement cumulative qui courba toute la structure comme une banane.

Si vous validez une pièce épaisse uniquement sur la base de mesures de surface supérieure, vous ignorez la moitié de la physique.

Zones affectées par la chaleur (HAZ) : la distorsion géométrique invisible que les pieds à coulisse manquent mais que les tests d’ajustement révèlent

Le vide physique du trait de coupe n’est que la première moitié de l’équation de tolérance. La seconde est l’événement thermique intense qui se déroule le long des parois de ce vide.

Lorsqu’un faisceau laser à fibre de 0,15 mm frappe le métal, il ne vaporise pas simplement une fente nette de 0,15 mm. La chaleur se propage dans le matériau environnant, formant une mare fondue qui s’étend au-delà du diamètre physique du faisceau. Ce qui reste est une zone affectée par la chaleur (HAZ) — une coque durcie et cassante de métal refondu et de microstructure altérée qui borde chaque coupe.

Les pieds à coulisse ne saisissent que les points les plus hauts de cette arête refroidie et écrouie. Ils ne capturent pas les ondulations microscopiques du laitier resolidifié, ni ne tiennent compte de la façon dont la HAZ modifie les propriétés mécaniques de la couche limitrophe.

Si vous découpez un profil pour un roulement à ajustement serré, la HAZ réécrit les règles. Un ajustement correct dépend du fait que le métal de base cède légèrement afin de saisir le roulement de manière uniforme. Les bords découpés au laser, cependant, sont effectivement trempés pendant le processus de coupe. La HAZ devient beaucoup plus dure que l’acier intact en dessous. Au lieu de céder, cette bordure durcie attrape, griffe et bloque le roulement avant qu’il ne puisse s’emboîter complètement. Vos pieds à coulisse peuvent confirmer que le diamètre du trou est “ dans les tolérances ”, mais le test d’ajustement réel révélera la vérité : le bord est trop rigide pour fonctionner comme prévu.

Le seuil d’épaisseur où la courbe de tolérance change brutalement

Rien de tout cela n’est préoccupant lorsque vous découpez de la tôle fine. En dessous de 3 mm, les lasers à fibre modernes maintiennent un faisceau étroitement collimaté, gardant un angle si minime qu’il disparaît effectivement dans la rugosité naturelle de la surface de coupe.

Une fois que vous dépassez 6 mm, la physique commence à jouer contre vous.

La pénétration d’une plaque plus épaisse exige une puissance exponentiellement plus élevée et une pression de gaz d’assistance accrue. Faire passer une puissance supérieure à travers les optiques nécessite un profil de faisceau plus large pour éviter que les lentilles ne se détruisent elles-mêmes. Ce faisceau élargi produit une saignée (kerf) plus large, déversant d’énormes quantités de chaleur dans le matériau. Le résultat est une expansion agressive de la zone affectée par la chaleur (HAZ) et un profil en V prononcé. À ce stade, vous ne vous contentez plus de couper du métal — vous contrôlez une zone de fusion localisée et dynamique qui érode vos tolérances à chaque millimètre supplémentaire de profondeur.

Fibre vs. CO₂ : la comparaison que les ingénieurs commerciaux font rarement de manière honnête

Lorsque vos découpes dans des plaques épaisses commencent à ressembler davantage à des pyramides effilées qu’à des profils carrés, l’instinct est de blâmer la machine — et de la mettre à niveau. Pile au bon moment, un vendeur de machines-outils apparaît avec une brochure brillante pour un laser Fibre de 12 kW. Il désignera la puissance hallucinante et vous assurera que la force brute et la densité du faisceau écraseront vos problèmes de conicité et de HAZ.

C’est au mieux une demi-vérité. La géométrie du kerf ne se corrige pas en ajoutant des kilowatts ; elle se résout en comprenant comment une longueur d’onde spécifique interagit avec le métal. Les fiches techniques impliquent que tous les lasers coupent de la même manière et que plus de puissance signifie simplement de meilleurs résultats. La physique à l’intérieur du kerf raconte une histoire toute différente.

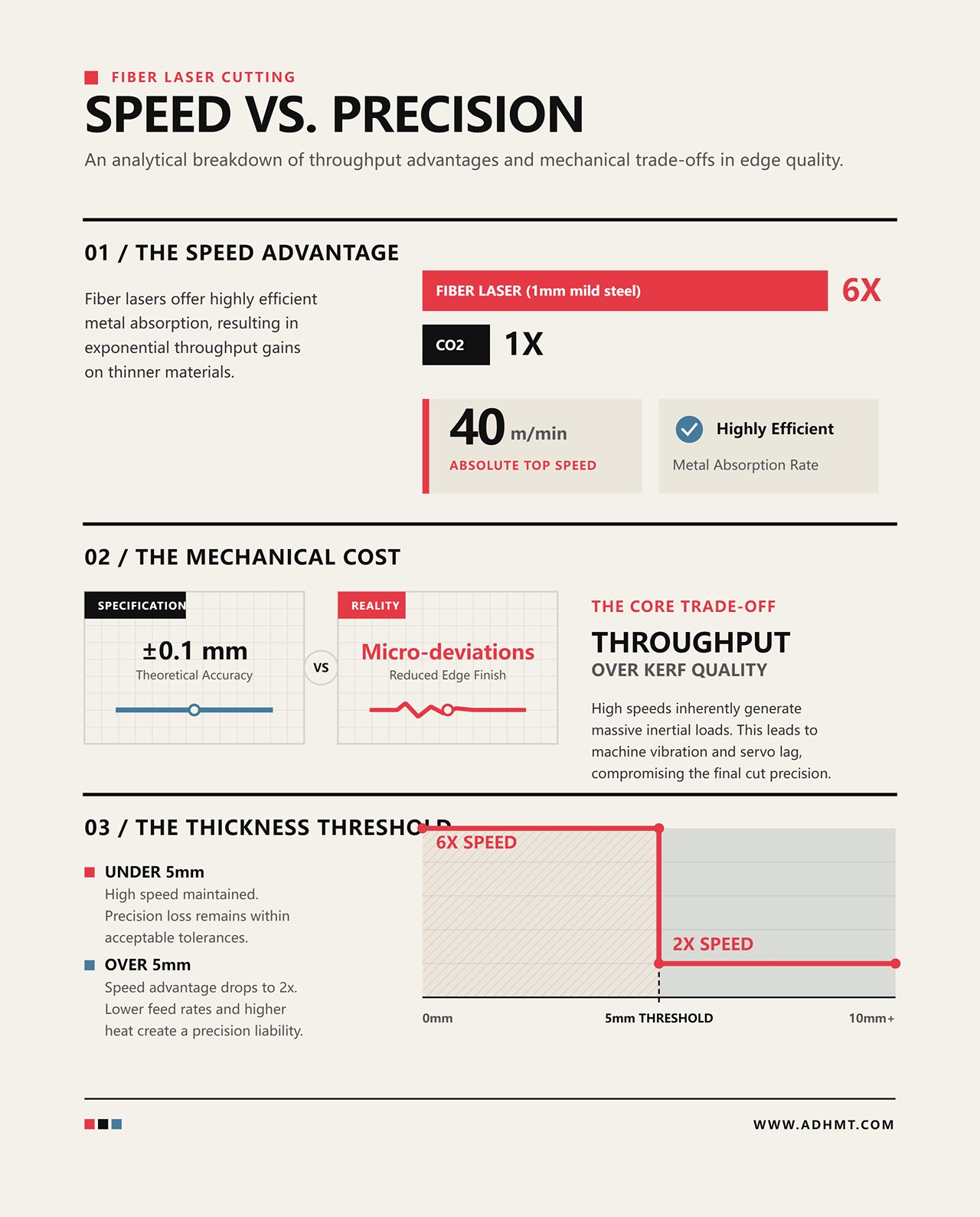

Métaux fins de moins de 6 mm : l’avantage de vitesse du laser Fibre se fait-il au détriment de la précision ?

Les lasers à fibre dominent désormais le monde de la tôle — et pour une bonne raison. Leur longueur d’onde de 1 µm est facilement absorbée par l’acier et d’autres métaux, transformant efficacement le faisceau en un scalpel à haute efficacité vaporisant le métal. Sur de l’acier doux de 1 mm, un système Fibre moderne peut couper jusqu’à six fois plus vite qu’une machine CO2 comparable.

Mais la vitesse entraîne ses propres conséquences mécaniques. Lorsqu’un portique fait passer une tête de coupe à 40 mètres par minute sur une tôle, il lutte contre des charges d’inertie importantes.

• Spécification : Les lasers à fibre traitent les tôles fines à des vitesses allant jusqu’à 40 m/min tout en maintenant une précision de positionnement de ±0,1 mm sur l’ensemble du lit de coupe.
• Réalité : À ces vitesses extrêmes, les vibrations du portique, le retard du servo et le fouettement dans les coins introduisent des micro-déviations. Comme le faisceau est tellement concentré, il convertit fidèlement chaque oscillation microscopique du portique en variation visible dans le kerf.

En termes pratiques, vous échangez la finition du bord contre la cadence de production. Sur des matériaux très fins, ce compromis est généralement acceptable — la profondeur de la saignée est trop faible pour que ces vibrations s’accumulent en un problème d’ajustement sérieux. Mais une fois que vous dépassez 5 mm d’épaisseur, l’avantage de vitesse de la Fibre passe d’environ 6× à environ 2×. Les taux d’avance diminuent, l’apport thermique augmente, et ce qui semblait autrefois un compromis mineur de précision peut rapidement devenir un handicap en production. Pour les ateliers qui privilégient une précision stable et répétable plutôt qu’une vitesse maximale de table navette, une solution dédiée comme celle d’ADH Machine Tool machine de découpe laser à fibre à table unique— développée dans un portefeuille de produits entièrement axé sur le CNC et soutenue par une recherche et développement continue en systèmes laser et d’automatisation — offre une voie plus maîtrisée pour équilibrer rendement et précision réelle.

Acier à sections épaisses : là où les systèmes CO2 hérités conservent discrètement un avantage de géométrie du kerf

J’ai un jour mis au rebut une série de production $3,200 de blocs de montage en acier A36 de 20 mm parce que je me suis laissé convaincre par le battage autour de la Fibre. Nous avons transféré le travail de notre ancien CO2 de 4 kW vers un tout nouveau Fibre de 8 kW, convaincus que le système plus récent et plus puissant offrirait une perpendicularité plus stricte sur les découpes profondes. Ce ne fut pas le cas.

Le laser Fibre a eu du mal à percer la plaque épaisse efficacement, déversant une chaleur excessive sur le point de départ avant même que la coupe ne commence. Cette charge thermique concentrée a déformé les blocs, et le bord coupé est sorti avec un aspect de planche à laver. Nous avons renvoyé le lot suivant sur le CO2. La machine plus ancienne a percé plus rapidement, fonctionné plus froidement et produit un bord assez lisse pour rivaliser avec une finition usinée.

Les ingénieurs commerciaux mentionnent rarement que les lasers à fibre perdent rapidement leur efficacité une fois que vous dépassez 20 mm d’épaisseur d’acier. En revanche, les lasers CO2 assistés par oxygène peuvent couper des matériaux jusqu’à 100 mm d’épaisseur tout en maintenant une géométrie du kerf remarquablement stable.

L’explication tient à la séquence de perçage. Comme le faisceau CO2 interagit différemment avec le matériau, ses temps de perçage sur les métaux épais sont souvent plus rapides que ceux d’un laser Fibre. Un perçage plus rapide signifie moins de chaleur initiale absorbée par la plaque environnante. Moins de chaleur se traduit par une distorsion thermique réduite avant même que la tête de coupe ne commence à bouger. Si vous travaillez régulièrement sur de la plaque épaisse, “ passer à la Fibre ” peut facilement signifier dégrader la qualité du bord.

Réalités de longueur d’onde : pourquoi passer à la Fibre ne garantit pas automatiquement une ligne de coupe plus précise

La cause profonde de cette différence n’est pas l’âge de la machine — c’est la longueur d’onde. Un laser Fibre fonctionne à 1 µm, tandis qu’un laser CO2 fonctionne à 10,6 µm. Cette différence d’un facteur dix détermine fondamentalement la façon dont le matériau absorbe et distribue l’énergie du laser.

La courte longueur d’onde de la fibre est agressive et fortement absorbante. Sur une tôle fine, c’est idéal. Mais à l’intérieur d’une rainure de 20 mm de profondeur, le faisceau étroit et intensément absorbé rebondit de manière erratique le long des parois de coupe. Le dépôt d’énergie devient irrégulier, produisant des stries marquées et un bord rugueux et écroui. En pratique, le faisceau doit littéralement se frayer un chemin jusqu’au fond de la coupe.

La longueur d’onde plus longue de 10,6 µm du CO₂ interagit avec le matériau d’une manière fondamentalement différente. Elle génère un bain de fusion plus large et plus stable. Au lieu de ricocher dans un canal étroit, la chaleur se disperse uniformément, permettant au gaz d’assistance d’expulser proprement le laitier fondu du fond de la rainure. Cette répartition thermique uniforme produit une arête de coupe plus lisse et une paroi plus perpendiculaire—surtout dans les non-métaux épais et la tôle d’acier lourd. Passer au laser à fibre garantit pratiquement une coupe plus rapide sur les tôles fines, mais cela sacrifie les caractéristiques de longueur d’onde nécessaires pour maintenir un profil serré et droit dans les matériaux épais.

Essai en atelier : prenez une pièce en acier de 15 mm d’épaisseur découpée au laser à fibre haute puissance et une pièce identique découpée au laser CO₂. Passez votre ongle verticalement le long de chaque arête de coupe. Votre ongle accrochera les stries profondes et agressives de la coupe fibre, mais glissera sans effort sur le bord du CO₂. Vérifiez ensuite les deux pièces avec une équerre d’ajusteur : la pièce au CO₂ sera parfaitement d’équerre, tandis que celle coupée à la fibre laissera passer la lumière.

Le multiplicateur matériau : comment les différents alliages résistent au faisceau

Les ingénieurs demandent souvent comment ajuster les paramètres du laser à fibre pour reproduire les performances du CO₂ sur les plaques épaisses. Ils recherchent un taux d’avance ou un décalage de focalisation magique qui viendrait contrecarrer la physique de la longueur d’onde. Cela n’existe pas. On ne peut pas contourner les lois fondamentales de la physique par un réglage. Si vous utilisez un laser à fibre, la solution n’est pas de lutter contre le faisceau—mais de gérer l’alliage. Le laser n’est qu’une moitié de l’équation de coupe. Le métal sur vos lattes est une variable active, souvent hostile, qui détermine en fin de compte comment l’énergie du faisceau est absorbée, distribuée ou réfléchie.

Étant donné que le portefeuille de produits d’ADH Machine Tool est basé sur le modèle CNC 100% et couvre des scénarios haut de gamme de découpe laser, pliage, rainurage, cisaillage, pour les équipes évaluant ici des options pratiques, Machine de découpe laser à fibre polyvalente c’est l’étape suivante pertinente.

Acier carbone vs acier inoxydable : pourquoi des épaisseurs identiques nécessitent des stratégies de tolérance complètement différentes

Considérez deux plaques identiques de 10 mm : l’une en acier carbone A36, l’autre en inox 304. Vous réglez parfaitement votre machine pour l’acier carbone et atteignez constamment une spécification de ±0,1 mm. Il est tentant de supposer que vous pouvez simplement remplacer la plaque inox et exécuter la même géométrie avec des réglages identiques.

• Spécification vs réalité : la variable du gaz
• Spécification : L’acier carbone de 10 mm et l’inox 304 de 10 mm sont tous deux donnés pour une tolérance de base de ±0,1 mm dans les capacités déclarées de la machine.
• Réalité : L’acier carbone est découpé par une réaction exothermique lente et contrôlée utilisant de l’oxygène à basse pression. L’acier inoxydable, en revanche, exige jusqu’à 250 psi d’azote pour expulser agressivement le bain de fusion. Ce flux de gaz à haute pression introduit une turbulence importante, déstabilise le faisceau et élargit la rainure.

Vous ne découpez pas simplement de l’acier inoxydable—vous nettoyez littéralement du métal en fusion sous pression. Le gaz d’assistance à l’azote frappe la plaque avec une telle force qu’il peut la faire vibrer contre les lattes de support. La tête laser peut suivre une trajectoire parfaitement précise, mais la pièce elle-même tremble en dessous. Comment maintenir une précision de ±0,1 mm quand le gaz d’assistance pousse littéralement le matériau hors de position ?

Réflectivité et conductivité thermique : pourquoi l’aluminium compromet par nature la précision

Ajoutez maintenant la conductivité thermique à l’équation. Avec des tôles fines de moins de 1,5 mm, les tolérances peuvent généralement être maintenues pour la plupart des métaux. Mais dès que vous dépassez 2,5 mm dans des matériaux hautement conducteurs comme l’aluminium, maintenir quelque chose proche de la tolérance de base devient physiquement irréaliste—à moins d’introduire des procédés secondaires hybrides tels que l’électroérosion à fil.

J’ai déjà mis au rebut un lot de $2,800 dissipateurs thermiques en aluminium 6061 de 10 mm parce que j’ai traité l’alliage comme de l’acier doux. Pour minimiser les déchets de matériau, nous avons imbriqué les pièces de manière très serrée. Au fur et à mesure que le laser découpait les premiers profils, la haute conductivité thermique de l’aluminium dissipait la chaleur de la zone de coupe et la répartissait dans toute la feuille. Lorsque la tête de coupe atteignait le centre du nid, la température globale de la plaque avait considérablement augmenté.

La tôle s’était dilatée d’un millimètre entier avant même que le laser n’atteigne certaines sections.

Lorsque la plaque a finalement refroidi, les pièces se sont contractées—décalant chaque trou de sa concentricité. La réflectivité de l’aluminium vous oblige à injecter une puissance élevée juste pour obtenir un amorçage stable, tandis que sa conductivité thermique garantit que la chaleur produite compromet la précision dimensionnelle. Et si la déformation thermique externe ne suffit pas à compromettre vos tolérances, que se passe-t-il lorsque le matériau est déjà sous contrainte interne ?

Lorsque les contraintes internes du matériau déforment la pièce avant même la fin de la coupe

Cela nous amène directement aux contraintes internes de laminage. L’acier est laminé sous une immense pression, emprisonnant des contraintes résiduelles dans sa structure cristalline. Lorsqu’un laser découpe cet acier, il libère la tension qui maintenait ces grains en équilibre. Le matériau soulage cette contrainte instantanément—en se tordant, se courbant ou en s’écartant.

Vous pouvez avoir un portique parfaitement calibré, une lentille impeccable et une vitesse d’avance optimisée. Rien de tout cela n’a d’importance. Si le matériau se déplace pendant la coupe, votre précision théorique disparaît. Les fiches techniques supposent un substrat passif et inerte qui absorbe simplement l’énergie du laser. En réalité, le métal réagit—et parfois il riposte.

Test sur le plancher de production : Prenez une bande d’acier laminé à froid de 1 200 mm de long et 50 mm de large et faites une coupe droite en son centre. Placez les deux moitiés côte à côte sur une table d’inspection plane. Elles se courberont l’une loin de l’autre comme des bananes, laissant un espace visible au milieu. Le laser a découpé une ligne parfaitement droite ; le métal a simplement refusé de rester ainsi.

Déchiffrer l’ISO 9013‑1 : la norme cachée que les fournisseurs utilisent pour justifier les variations

Alors, comment les opérateurs compensent-ils un métal qui se tord, se déforme et résiste au faisceau ?

Ils ne le font pas. Ils redéfinissent les règles.

On ne peut pas programmer une réaction physique. Au lieu de poursuivre une spécification machine idéalisée, l’industrie a bâti un cadre juridique qui part du principe que le matériau bougera. Pensez à l’achat d’une maison : vous ne jugez pas les fondations selon la ligne parfaitement droite du plan d’architecte, mais selon les tolérances de tassement permises par le code du bâtiment. En découpe laser, ce “ code du bâtiment ”, c’est l’ISO 9013‑1. C’est la norme silencieuse enfouie dans le devis de votre fournisseur, traduisant les réalités thermiques chaotiques de l’atelier en clauses contractuelles applicables.

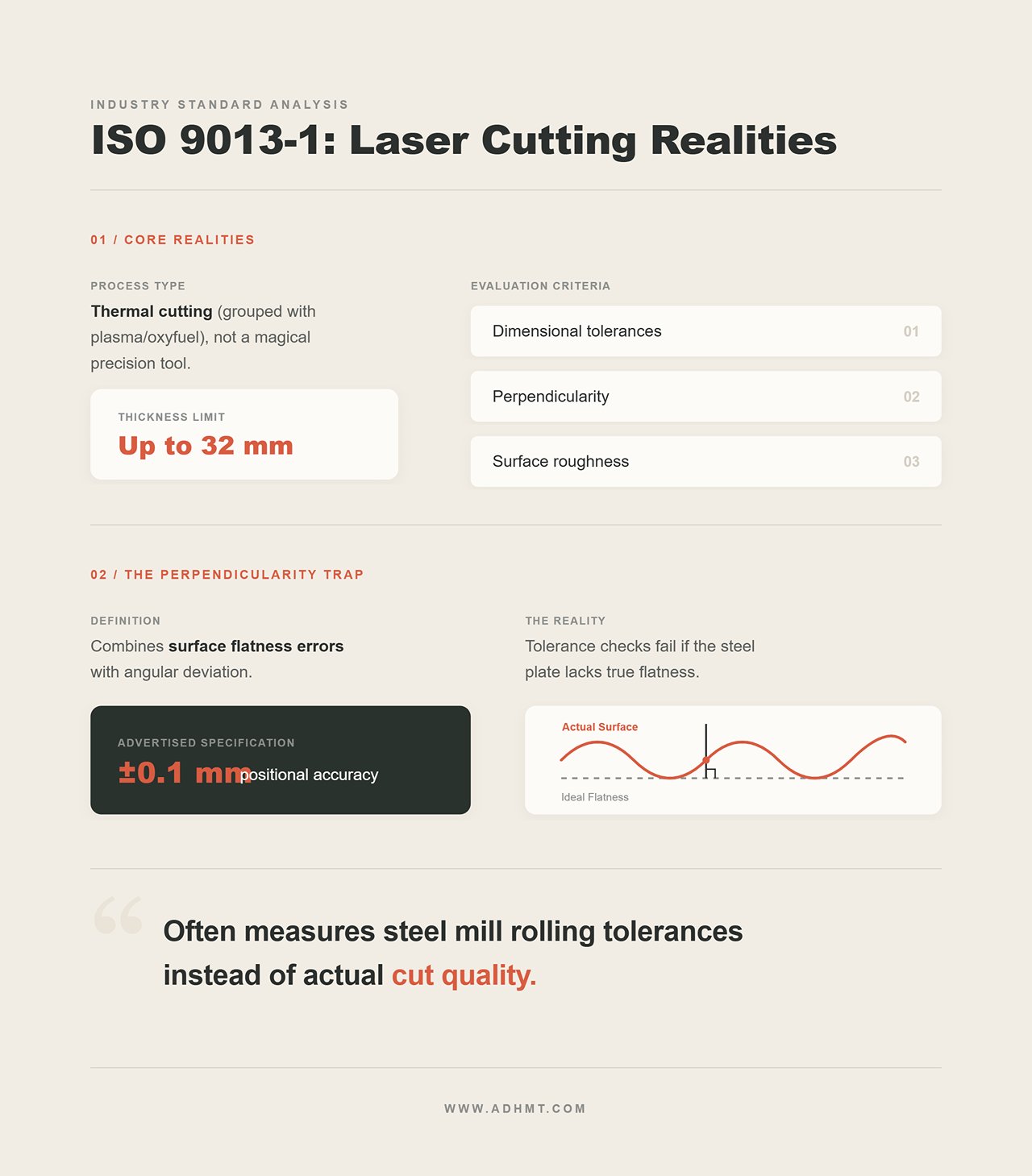

Classes de gamme, perpendicularité et rugosité : ce que la norme évalue réellement

Lisez attentivement l’ISO 9013‑1 et le mythe du laser comme outil de précision magique s’effondre. La norme regroupe explicitement la découpe laser avec les procédés plasma et oxycoupage, limitant son champ aux matériaux d’une épaisseur maximale de 32 mm. Elle traite le laser pour ce qu’il est : un procédé de découpe thermique.

La norme évalue les découpes selon trois réalités physiques : les tolérances dimensionnelles, la perpendicularité et la rugosité de surface.

C’est là que les mathématiques deviennent impitoyables. Dans l’ISO 9013‑1, la perpendicularité n’est pas seulement la déviation du bord ; elle combine les erreurs de planéité de surface avec la déviation angulaire sur une longueur de coupe donnée.

• Spécification contre réalité : le piège de la perpendicularité
• Spécification : La brochure de la machine annonce une précision de positionnement de ±0,1 mm, suggérant que le bord coupé sera parfaitement perpendiculaire à la table.
• Réalité : Les mesures de perpendicularité ISO 9013‑1 combinent l’ondulation intrinsèque de la plaque avec la rectitude de la coupe elle‑même. Même avec une tête laser parfaitement alignée, vous pouvez échouer à un contrôle de tolérance serrée si la plaque d’acier n’est pas réellement plane.

Vous pensez évaluer la qualité de la coupe. En pratique, vous mesurez les tolérances de laminage de l’aciériste.

Pourquoi les sous‑traitants se réfèrent aux normes de découpe thermique plutôt qu’aux spécifications machines

Les sous‑traitants privilégient l’ISO 9013‑1 parce qu’elle offre une protection juridique face aux réalités physiques. Si votre plan ne spécifie pas explicitement une classe de tolérance, l’hypothèse par défaut bascule vers les niveaux les plus permissifs de la norme. En pratique, vous autorisez contractuellement votre fournisseur à avoir de larges jeux d’ajustement — assez grands pour qu’un camion y passe — tout en lui permettant de vous facturer des pièces conformes.

L’échelle est le saboteur silencieux. Même sous le niveau le plus strict de l’ISO, la Classe 1, la déviation permise augmente avec la taille et l’épaisseur de la pièce.

J’ai dû un jour mettre au rebut une série de production de 1 TP4T4 100 rails structurels en acier de six mètres. L’ingénieur junior qui les avait conçus supposait que la spécification machine de ±0,1 mm s’appliquait uniformément sur toute la longueur du portique. Ce n’était pas le cas. Selon l’ISO 9013‑1 Classe 1, toute pièce dépassant 6000 mm peut présenter une tolérance admissible de ±2,2 mm. Nous avions découpé les rails exactement selon la norme thermique. Lorsqu’ils sont arrivés sur la ligne d’assemblage du client, les trous de boulons étaient décalés de deux millimètres et tout l’ajustement a échoué. La spécification machine est une promesse marketing. La norme thermique est la réalité juridique.

Choisir une classe de tolérance ISO en fonction de la fonction — et ne pas se rabattre par défaut sur “ la plus stricte ”

Les ingénieurs ont souvent l’habitude d’appliquer les tolérances standard du cartouche à chaque plan. Ils spécifient la classe la plus serrée parce que cela semble l’option la plus sûre.

Ce n’est pas plus sûr. C’est plus cher.

Spécifier la Classe 1 pour une plaque de base de 20 mm d’épaisseur dont le seul rôle est de supporter un moteur de pompe oblige l’opérateur à ralentir la machine, découper des éprouvettes d’essai et surveiller en permanence la pression du gaz d’assistance. Vous finissez par payer un prix digne de l’aéronautique pour ce qui est essentiellement un contrepoids de tracteur. La classe de tolérance doit refléter les exigences fonctionnelles. Si un trou de passage doit simplement laisser passer un boulon, laissez à la norme un peu de marge. Réservez les classes les plus serrées aux goupilles de centrage et aux paliers montés en force, là où la précision compte réellement.

Une fois que vous reconnaissez que les tolérances varient dynamiquement en fonction de l’apport thermique et de l’échelle de la pièce, vous cessez de lutter contre la norme et commencez à concevoir en tenant compte de ses réalités. Cependant, spécifier une classe ISO suppose que le découpeur laser fonctionne comme prévu. Même la norme légale la plus tolérante ne peut protéger vos assemblages si le matériel de la machine commence à se dégrader sous les exigences quotidiennes de l’atelier.

Si vous évaluez la capacité d’un fournisseur à maintenir en continu la classe de tolérance exigée par vos plans, il est utile d’examiner les spécifications détaillées de la machine plutôt que de se fier aux résumés marketing. Pour une référence pratique, vous pouvez télécharger ici les brochures techniques de découpe laser pour examiner la configuration de construction, les plages de puissance et les options d’automatisation des systèmes de tôlerie CNC d’ADH Machine Tool, et évaluer comment la conception matérielle soutient la précision en conditions réelles.

Test sur le plancher de production : Prenez les cinq dernières pièces découpées au laser qui ont été rejetées et examinez le bon de commande de chacune. Avez-vous explicitement spécifié une classe de tolérance ISO 9013-1, ou le cartouche est-il resté vide ? S’il est vide, mesurez la déviation réelle. Vous découvrirez probablement que la pièce ne correspond pas à la tolérance visée pour l’assemblage — tout en restant parfaitement conforme aux tolérances thermiques par défaut de la norme.

Si vos mesures internes révèlent que des pièces “ conformes ” ne répondent toujours pas aux exigences fonctionnelles d’assemblage, l’étape suivante n’est pas de resserrer le plan, mais de vérifier si votre plateforme de découpe peut réellement garantir de manière constante la classe de tolérance que votre application exige vraiment. Pour les scénarios de découpe laser CNC haut de gamme et d’automatisation intégrée de la tôlerie, ADH Machine Tool propose des solutions complètes destinées à des secteurs exigeants tels que les machines de construction, l’automobile et les nouvelles énergies. Pour discuter des cibles de tolérance, des capacités de machine ou des critères d’évaluation des fournisseurs, vous pouvez contacter ADH Machine Tool demander une consultation technique.

Les variables de l’atelier qui supplantent silencieusement la capacité de la machine

Vous pouvez concevoir autour de la variation thermique admissible définie par l’ISO 9013-1 — mais cela suppose que la machine de découpe fonctionne dans un état de perfection constante. Ce n’est pas le cas. Une lentille impeccable et une buse neuve peuvent atteindre les spécifications du catalogue le lundi matin, mais dès le jeudi après-midi, la dégradation progressive du matériel peut éroder silencieusement votre précision. La fiche technique décrit des conditions de laboratoire ; l’atelier se comporte comme un système météorologique changeant. Les tolérances ne sont pas des blocs fixes — ce sont des cubes de glace fondants, continuellement remodelés par la chaleur, le temps et l’environnement. Protéger vos marges signifie savoir quels composants se dégradent en premier et comprendre précisément comment leur usure modifie votre géométrie de coupe.

Dérive de focalisation vs chute de pression de gaz : lequel érode la tolérance le plus rapidement en cours d’exécution ?

Lors de la découpe de tôles épaisses, les opérateurs utilisent souvent un positionnement de focalisation négative — plaçant le point focal à l’intérieur ou légèrement en dessous du matériau — pour minimiser le biais des bords. Cette méthode dépend entièrement d’une pression de gaz d’assistance forte et stable pour éjecter le laitier fondu d’un trait de coupe constant. Si la pression du gaz chute, le laitier commence à adhérer, les bords deviennent rugueux et les tolérances se détériorent rapidement. Heureusement, la pression du gaz est facile à surveiller grâce aux capteurs de la machine. La menace plus insidieuse — celle qui la supplante — est la dérive thermique du point focal.

Lors de cycles de production prolongés et à haute puissance, les optiques internes du laser absorbent une petite partie de l’énergie du faisceau. Les lentilles chauffent. À mesure que leur température augmente, leur indice de réfraction se modifie légèrement et le matériau lui-même se dilate. Le résultat est une dérive axiale de la focalisation : le point focal migre lentement de sa position négative programmée vers la surface du matériau.

Lorsque la focalisation dérive, le profil du faisceau s’élargit dans la zone de coupe. La densité d’énergie diminue. Une fente de 0,2 mm bien serrée peut soudainement s’élargir à 0,4 mm, et le bain de fusion devient si large et visqueux que le gaz d’assistance ne peut plus l’évacuer efficacement — même si la pression reste parfaitement stable. La dérive de focalisation érode les tolérances bien plus vite qu’une chute de pression de gaz, car elle modifie la physique même de la coupe avant que le gaz n’interagisse avec le métal. Comment maintenir la précision lorsque l’outil change de forme en cours de travail ?

Usure de la buse et contamination de la lentille : comment la tolérance se dégrade entre les cycles de maintenance

Vous ne pouvez pas compter sur le retour d’information numérique d’une machine pour révéler ce qui se passe à l’extrémité de la coupe. Les systèmes laser modernes utilisent des encodeurs linéaires qui fournissent une rétroaction de position directe, mesurant la véritable position de la tête de coupe plutôt que de la déduire à partir de la rotation du moteur. Sur le papier, cela semble être une garantie de précision. En pratique, c’est une illusion de sécurité.

Spécification vs réalité : le piège de l’encodeur

• Spécification : Les encodeurs linéaires de la machine fournissent un retour de position direct, garantissant que la tête de coupe se trouve exactement là où le G-code le commande — à quelques microns près — et éliminant les erreurs dues aux jeux mécaniques.
• Réalité : L’encodeur sait exactement où se trouve la buse en laiton. Il ignore complètement qu’un film microscopique d’acier vaporisé sur la lentille a déformé le profil du faisceau — de sorte que la tête peut être parfaitement positionnée tout en produisant une arête fortement déformée.

J’ai dû un jour mettre au rebut un lot de $3 400 collecteurs hydrauliques en acier inoxydable 304 de 12 mm à cause de ce décalage exact. Les cinquante premières plaques découpées le lundi étaient parfaites. Le jeudi, les trous de goupilles de centrage étaient ovalisés de 0,15 mm — suffisamment pour ruiner chaque ajustement serré. Les encodeurs linéaires fonctionnaient exactement comme prévu. Le véritable coupable était la micro-projection. Après trois jours de perçage d’acier inoxydable épais, des gouttelettes microscopiques de métal en fusion avaient remonté et érodé l’orifice de la buse. Ce qui avait commencé comme une ouverture de cuivre parfaitement ronde était devenu irrégulier et piqué. Cette déformation perturbait le flux supersonique du gaz d’assistance à l’azote, transformant un jet cylindrique précis en un cône turbulent et décentré. Le jet de gaz poussait le bain de fusion latéralement, creusant la paroi de la fente. La machine restait parfaitement calibrée — mais la détérioration des consommables annulait sa capacité théorique.

Compromis sur la vitesse de coupe : quand ralentir réduit la précision au lieu de l’améliorer

Lorsqu’un ingénieur intermédiaire remarque une arête rugueuse ou un trou hors tolérance, la réaction instinctive est de demander à l’opérateur de ralentir la vitesse d’avance. Le laser est alors traité comme une fraiseuse CNC, sur la base de l’hypothèse que « plus lent » signifie « plus précis ». Dans la découpe thermique, cette hypothèse est fausse. Ralentir détruit les pièces.

La découpe au laser fonctionne parce que le faisceau se déplace le long du trajet de l’outil plus rapidement que la chaleur ne peut se dissiper dans le matériau environnant. Lorsque vous réduisez manuellement la vitesse d’avance, vous injectez un nombre excessif de joules dans l’alliage. Le métal absorbe cette énergie et se dilate en avant de la coupe. Vous ne découpez plus la géométrie que vous avez conçue — vous découpez une version temporairement dilatée de celle-ci.

Une fois que le laser termine le profil et que la pièce tombe entre les lames, elle commence à refroidir. Le métal se contracte pour revenir à son état stable. Les trous, parfaitement ronds dans l’acier dilaté, se déforment en ovales. Les distances entre les centres se réduisent. En ralentissant la machine au nom de la précision, vous avez amplifié la distorsion thermique et repoussé la tolérance effective bien au-delà de la largeur du trait de coupe. La véritable précision en découpe laser vient du fait de dépasser la chaleur — pas d’imprégner le matériau de celle-ci.

Test sur le plancher de production : la prochaine fois qu’une pièce épaisse échoue à l’inspection à cause de l’espacement entre les trous, résistez à l’envie de modifier immédiatement le G-code et de déplacer les coordonnées. Examinez plutôt les journaux de la machine et vérifiez les surcharges de vitesse d’avance. Si l’opérateur a réduit la vitesse en dessous de 80% du paramètre de référence pour ce matériau afin de “ nettoyer le bord ”, rétablissez la vitesse correcte, découpez une nouvelle pièce d’essai et remesurez les centres. Dans la plupart des cas, vous verrez la géométrie revenir dans la tolérance une fois l’excès de chaleur éliminé du processus.

Concevoir pour la dérive : comment garantir les ajustements sans courir après les tolérances parfaites

Vous ne pouvez pas contourner les lois de la thermodynamique par le code. Si les trois dernières sections ont démontré une chose, c’est que la rétroaction numérique des machines et la logique d’usinage traditionnelle sont insuffisantes dans le monde de la découpe thermique. La question évidente devient alors : comment tenir compte des variables physiques inévitables avant qu’elles ne perturbent toute la production ? La réponse est simple — arrêtez d’essayer de contrôler ce qui ne peut pas l’être. Cessez de combattre la physique du laser et commencez à concevoir des assemblages plus intelligents, avec des décalages intentionnels et des bandes de tolérance réalistes qui absorbent la dérive. Dans un atelier, la précision ne consiste pas à forcer une machine à agir contre sa nature ; elle consiste à concevoir des ensembles suffisamment robustes pour encaisser les jours moins parfaits sans entamer vos marges.

Commencez par le certificat matière et l’épaisseur réelle — pas la brochure de la machine

Concevoir pour la dérive commence par accepter une vérité difficile : votre matériau brut agit activement contre votre géométrie. Lorsque les ingénieurs calculent les tolérances, ils se réfèrent généralement à l’épaisseur nominale sur le dessin. Mais la tôle n’est pas théorique. Une plaque d’acier standard de 10 mm peut légalement arriver à 10,4 mm ou 9,6 mm, et cette variation modifie radicalement le comportement du laser dans la zone de coupe.

Un faisceau laser n’est pas un cylindre parfait — il se comporte comme un sablier. Lors de la découpe de plaques épaisses, le point focal est positionné profondément dans le matériau. À mesure que le faisceau converge vers une taille étroite puis diverge, les bords d’entrée et de sortie subissent une érosion beaucoup plus importante que le centre de la coupe.

• Spécifications vs. Réalité : le piège du sablier
• Spécification : La brochure de la machine promet un trait de coupe constant de 0,2 mm à travers les matériaux standard, sous-entendant des parois de coupe parfaitement perpendiculaires.
• Réalité : Étant donné que le faisceau suit un profil en sablier, une plaque de 12 mm présentera un trait de coupe plus large sur les surfaces supérieures et inférieures qu’au milieu. Le résultat est une légère forme de tonneau — qui se modifie fortement en passant de l’acier doux à des matériaux très réfléchissants comme le laiton.

Si le certificat matière indique que la plaque est du côté épais, le faisceau reste plus longtemps dans sa phase divergente, intensifiant l’érosion des parois. De plus, le matériau vaporisé circulant dans un canal de coupe plus profond peut provoquer un élargissement irrégulier. Si vous concevez des composants à emboîtement en vous basant sur un trait de coupe parfaitement perpendiculaire et uniforme tiré d’une brochure marketing, vos ajustements échoueront avant même que la tôle n’atteigne la table de coupe. Concevez pour le sablier — pas pour le cylindre.

Faut-il décaler manuellement le trait de coupe dans votre modèle CAO ou laisser le logiciel FAO de l’opérateur s’en charger ?

Une fois que vous comprenez que le trait de coupe se comporte comme un sablier, l’instinct est de le contrôler directement. Les ingénieurs intermédiaires commencent souvent à décaler manuellement les trajectoires de coupe dans la CAO — réduisant les trous et élargissant les profils extérieurs de la moitié précise de la largeur de coupe anticipée. C’est une erreur critique. Cela suppose que le trait de coupe soit une valeur fixe et uniforme sur toute la tôle. Ce n’est pas le cas.

La largeur du trait de coupe fluctue considérablement selon la géométrie du parcours d’outil. Lorsqu’un laser découpe un segment long et droit, il accélère jusqu’à sa vitesse d’avance maximale, produisant un trait de coupe serré et propre. Mais lorsqu’il entre dans un rayon étroit ou un angle aigu, les axes X et Y doivent ralentir. Ce ralentissement augmente le temps de maintien, concentre la chaleur sur une plus petite zone et élargit le trait de coupe. Si vous appliquez un décalage uniforme de 0,15 mm en CAO, vous utilisez une solution de ligne droite pour un problème de trajet courbe.

J’ai dû une fois mettre au rebut un lot de $2 800 pièces de supports imbriqués en aluminium 6061 parce qu’un ingénieur bien intentionné avait codé en dur ses propres décalages de trait de coupe dans les fichiers DXF — sans en informer l’atelier. L’opérateur a importé les fichiers dans le logiciel FAO de la machine, qui a automatiquement appliqué sa propre compensation de trait de coupe propriétaire, spécifique au matériau — s’ajustant dynamiquement pour les coins, les amorces et les variations de vitesse. Le résultat fut une double compensation : les languettes devenaient 0,3 mm trop grandes et les fentes 0,3 mm trop petites. Rien ne s’assemblait.

Les bureaux de service professionnels s’appuient sur des algorithmes FAO finement calibrés qui ajustent la compensation du trait de coupe en temps réel selon l’alliage, l’épaisseur et la vitesse de coupe localisée. Si vous externalisez les pièces, envoyez la géométrie nominale en CAO et laissez leur logiciel gérer la compensation. Si vous découpez en interne sans automatisation FAO avancée, résistez à l’envie de “ corriger ” la géométrie en CAO. À la place, réalisez des essais de coupe sur la tôle réelle et peaufinez les paramètres de décalage globaux directement au niveau du contrôleur de la machine.

Quand devient-il plus économique de concevoir un assemblage plus lâche plutôt que d’exiger une coupe plus serrée ?

À un certain point, il faut prendre du recul et examiner l’économie de votre assemblage. Pourquoi exiger des tolérances de niveau aérospatial pour une simple jonction à tenon et mortaise en tôle ? Chaque micron supplémentaire de précision que vous exigez d’un processus de découpe thermique coûte du temps machine supplémentaire, du gaz d’assistance et des pièces d’essai mises au rebut. Lorsque vous concevez une fente à peine 0,05 mm plus large que sa languette correspondante, vous pariez essentiellement votre marge bénéficiaire sur la stabilité parfaite de l’optique du laser, sur un flux de gaz irréprochable et sur une épaisseur de tôle rigoureusement nominale sur trois mètres de matériau.

Les tolérances ne sont pas des briques solides que l’on empile avec certitude ; ce sont des cubes de glace fondants, qui se reconfigurent constamment en réponse à la chaleur, au temps et aux conditions environnementales.

Arrêtez de vous battre avec le glaçon — concevez plutôt pour un ajustement plus souple. Si vous spécifiez un assemblage par tenon et mortaise avec un jeu généreux de 0,5 mm, les pièces glisseront correctement ensemble dès la sortie du laser, largement indépendantes des dérives thermiques, de l’usure de la buse ou des variations de coupe en forme de sablier. Oui, l’assemblage peut sembler lâche dans le gabarit. Mais les ensembles en tôle sont presque toujours soudés. Un soudeur peut aisément combler un écart de 0,5 mm en un seul passage MIG, redressant l’ensemble dans le gabarit. En déplaçant la charge de précision de la physique imprévisible de la découpe laser vers la soudure structurelle, vous éliminez les obstacles au montage, réduisez drastiquement les rebuts et protégez vos marges.

Test sur le plancher de production : Prenez votre assemblage en tôle le plus problématique — celui que les fabricants assemblent régulièrement à coups de maillet en caoutchouc. Ouvrez le fichier CAO, élargissez chaque fente de 0,4 mm et découpez un jeu de prototypes. Remettez-le à votre soudeur et demandez-lui si le léger écart supplémentaire augmente le temps de soudure. Ce ne sera pas le cas. En revanche, cela éliminera les vingt minutes que votre technicien de montage passe à meuler les languettes juste pour qu’elles s’emboîtent — preuve évidente qu’un assemblage plus lâche est presque toujours plus économique que de courir après une découpe plus serrée.
