I. Introduction

La précision du pliage est cruciale pour des composants métalliques de haute qualité, garantissant que les dimensions respectent les spécifications de conception. Dans des secteurs comme l’aéronautique ou la fabrication de dispositifs médicaux, des tolérances strictes signifient que de petites déviations peuvent provoquer des problèmes.

La précision du pliage a un impact financier. Des plis inexacts gaspillent des matériaux et entraînent des retouches coûteuses et des retards, augmentant le temps de production et les coûts de main-d'œuvre, tout en réduisant la satisfaction des clients. Une mauvaise précision peut affaiblir l’intégrité structurelle ou désaligner les assemblages, provoquant des réclamations sous garantie et nuisant à la réputation.

Une précision constante du pliage dans les opérations de presse plieuse est essentielle. Des pliages précis permettent d’optimiser les ressources, de minimiser les déchets et d’accroître la rentabilité, ce qui rend indispensable pour les fabricants l’amélioration de leurs processus. Pour un examen plus approfondi des défauts de précision typiques et de la manière de les diagnostiquer de façon systématique, vous pouvez également consulter ce document détaillé. Guide de précision du pliage sur presse plieuse.

Les erreurs qui entraînent l’échec de presse plieuse la précision du pliage peuvent provenir de divers facteurs, notamment des problèmes mécaniques avec la machine de pliage de tôle, ainsi que de facteurs externes tels que les outils de pliage, l’épaisseur du matériau et les erreurs humaines lors de l’exploitation.

Dans cet article, nous examinerons les différents facteurs qui influencent la précision du pliage et fournirons des solutions pour certains scénarios courants rencontrés. Avant de commencer, regardons d’abord la vidéo :

II. Facteurs liés à la machine

Il existe plusieurs facteurs influençant la précision du pliage d’une presse plieuse. Ceux-ci incluent :

Rectitude de l’ouverture du coulisseau

L’ouverture de serrage du coulisseau est droite dans les directions Y et X. La précision de repositionnement et la précision de positionnement arbitraire du coulisseau gauche et droit. La précision de l’ouverture du coulisseau dans les directions Y et X est cruciale pour la précision du pliage. Si l’ouverture du coulisseau n’est pas droite, cela entraînera des écarts dans l’angle et la position du pliage.

Jeu entre le coulisseau et les rails de guidage du bâti

Le jeu entre le coulisseau de la presse plieuse et le guide linéaire du bâti doit être approprié. Un jeu correct entre le coulisseau et les rails de guidage du bâti assure la stabilité du coulisseau pendant le mouvement, améliorant ainsi la précision de pliage des presses plieuses.

Perpendicularité et inclinaison du bâti

La perpendicularité et l’inclinaison du bâti. La perpendicularité et l’inclinaison du bâti influencent la répartition de la force de pliage lors du processus de pliage sur presse plieuse, ce qui garantit la précision du pliage du produit fini.

Les données expérimentales (ci-dessous) montrent qu’une inclinaison de 0,1° du bâti le long de l’axe Y réduit l’uniformité de la force de pliage de 5%, provoquant un écart maximal de l’angle de pliage de 0,5°. Cela est dû à la force inégale sur les vérins du coulisseau, modifiant la répartition de la force de pliage.

Connexion entre le cylindre et le vérin

La connexion entre le cylindre et le vérin doit être cohérente afin d’assurer une répartition uniforme de la force de pliage lors du pliage sur les presses plieuses.

Précision de la machine

L’alignement précis du vérin, de la matrice, du système hydraulique et de la butée arrière est essentiel. Un étalonnage régulier garantit que ces composants fonctionnent dans les tolérances spécifiées.

Il existe également d’autres facteurs influençant la précision du pliage sur presse plieuse, tels que la résistance et la précision du bâti et du vérin, la précision de repositionnement du système de butée arrière dans les directions X et R, le réglage approprié du système informatique, le réglage du système hydraulique, et la correspondance entre le système hydraulique et le réglage informatique.

III. Facteurs liés aux outillages

1. Précision des matrices supérieure et inférieure :

La précision des matrices supérieure et inférieure est cruciale. La déformation, les dommages, l’usure et autres problèmes des matrices peuvent affecter tous les aspects du pliage des métaux. En cas de découverte, il faut le signaler et le corriger rapidement. Une inspection et un entretien réguliers sont donc nécessaires.

2. Alignement des matrices :

Un mauvais alignement entre les matrices supérieure et inférieure peut entraîner une déviation de la taille du pliage. Assurez-vous que les outillages sont correctement alignés lors de la mise en place.

Après le déplacement des positions gauche et droite de la butée arrière, la distance entre la matrice inférieure et la butée arrière change. Cela peut être mesuré à l’aide d’un pied à coulisse et ajusté à l’aide de la vis de la butée arrière.

La précision et la compatibilité du dispositif de compensation de la matrice inférieure doivent être vérifiées, en accord avec la conception du bâti. Le support de la matrice supérieure doit être d’une grande précision.

3. Taille de l’ouverture de la matrice en V :

La taille de l’ouverture de la matrice en forme de V et la pression de pliage sont inversement proportionnelles. Lorsque la longueur et l’épaisseur de la plaque sont fixes, plus l’ouverture est grande, plus la pression requise est faible. Par conséquent, pour travailler avec différentes épaisseurs, il convient d’utiliser une taille d’ouverture de matrice en V appropriée.

Lors d’un traitement avec une charge unilatérale, comme à une extrémité de la presse plieuse, la pression de pliage peut être affectée, ce qui peut endommager la machine. Ceci est strictement interdit. La partie centrale de la machine doit toujours être sollicitée lors de l’assemblage de l’outillage.

4. Sélection des outillages :

La sélection de la bonne largeur d'ouverture de matrice et du profil de poinçon pour le matériau et le rayon de pliage est cruciale. Un outillage incorrect peut entraîner des écarts d'angle et des imperfections de surface dans l'industrie du formage et de la fabrication des métaux.

Le choix des bons outils et matrices de pliage est un processus nuancé qui exige une compréhension approfondie à la fois de l’équipement et des matériaux utilisés.

IV. Facteurs liés à la tôle

La rectitude du plan de référence de la tôle doit être vérifiée. Assurez-vous que la contrainte sur la plaque métallique est uniforme. Vérifiez que l'épaisseur de la tôle est constante.

Un parallélisme insuffisant entre la pièce et la matrice inférieure lors du pliage peut provoquer un retour élastique de la pièce après la pression de la matrice supérieure, affectant la dimension du pli.

Le retour élastique désigne le phénomène par lequel le matériau tente de reprendre sa forme initiale après le pliage. La résistance à la traction, l'épaisseur, l'outillage et le type de presse plieuse influencent tous le retour élastique. Prédire et évaluer efficacement le retour élastique est crucial pour gérer les plis serrés et les matériaux épais à haute résistance.

Les propriétés et l'épaisseur du matériau peuvent influencer l'angle de pliage, il est donc nécessaire de procéder à une inspection appropriée et à des contrôles ponctuels sur chaque pièce avant le pliage.

Les propriétés des matériaux sont détaillées ci-dessous :

• Limite d’élasticité: La limite d'élasticité est la contrainte maximale qu'un matériau peut supporter avant de commencer à se déformer de façon permanente. Comprendre la limite d'élasticité permet de déterminer la force maximale pouvant être appliquée lors du pliage afin d'éviter d'endommager le matériau.
• Module d’élasticité: Le module d'élasticité indique la rigidité d'un matériau et détermine la quantité de déformation sous une contrainte donnée. Connaître le module d'élasticité aide à prédire la quantité de retour élastique après le pliage.
• Épaisseur du matériau: L'épaisseur du matériau affecte considérablement le processus de pliage. Les matériaux plus épais nécessitent plus de force pour être pliés, et un rayon de pliage plus grand est nécessaire pour éviter les fissures ou les déformations.
• Ductilité: La ductilité désigne la capacité d'un matériau à subir une déformation plastique sans se rompre. Les matériaux à haute ductilité sont plus faciles à plier et moins susceptibles de se fissurer ou de se déchirer pendant le processus.
• État de surface: L'état de la surface métallique, y compris les revêtements ou traitements, influence les résultats du pliage. Un nettoyage minutieux pour éliminer les impuretés est également essentiel pour éviter les défauts.

V. Facteurs liés à l'opération de pliage

1. Cohérence des actions de l'opérateur :

Vérifiez que les forces appliquées à gauche et à droite sont cohérentes lorsque les opérateurs de la presse plieuse poussent le matériau pour le plier. Une force de pliage incohérente peut entraîner des écarts dans les dimensions de pliage.

2. Ajustement des données du système :

Assurez-vous que l'erreur des données du système est correctement ajustée lors de l'utilisation du système. Un angle de pliage primaire insuffisant peut affecter la dimension du pli secondaire. Les erreurs accumulées lors du pliage augmenteront l'erreur dans la dimension de contour de la pièce.

La pression nécessaire pour le pliage varie en fonction de la longueur et de l’épaisseur de la pièce, et la longueur et l’épaisseur de la plaque sont proportionnelles à la pression requise.

Il est important d’ajuster la capacité de pliage en conséquence lorsque la longueur et l’épaisseur de la pièce changent.

VI. Facteurs environnementaux

En plus des équipements, des moules et des paramètres de procédé, les facteurs environnementaux peuvent également avoir un certain impact sur la précision du pliage. Parmi ceux-ci, les effets de la température et de l’humidité sont les plus significatifs.

Température

Les variations de température affectent les propriétés des matériaux telles que la limite d’élasticité et le module d’élasticité. Des températures plus élevées réduisent la limite d’élasticité et le module d’élasticité, augmentant le retour élastique. Des températures inégales provoquent une dilatation thermique, entraînant une déformation de la pièce. Pour un pliage précis, maintenez une température constante dans l’atelier ou compensez les variations.

Humidité

L’humidité affecte les surfaces des matériaux. En cas d’humidité élevée, le métal absorbe l’humidité, formant de la rouille, ce qui impacte la friction et la précision du pliage. Ceci est crucial pour les matériaux tels que les alliages d’aluminium et l’acier inoxydable qui nécessitent une qualité de surface élevée.

VII. Méthodes pour atteindre une haute précision de pliage

Obtenir une haute précision de pliage dans les opérations de presse plieuse nécessite une combinaison d’équipements avancés, d’outillage précis, d’une manipulation appropriée des matériaux et de paramètres de procédé optimisés. Chaque élément joue un rôle essentiel pour garantir que les plis soient précis, cohérents et conformes aux spécifications de conception.

1. Utilisation de presses plieuses haute précision

Les presses plieuses modernes équipées de systèmes de contrôle avancés, tels que la technologie CNC (Commande Numérique par Ordinateur), permettent une précision de pliage supérieure en minimisant les erreurs humaines et en automatisant les calculs complexes. Des fonctionnalités telles que les systèmes de mesure d’angle en temps réel et les ajustements automatiques de compensation assurent des performances de pliage constantes en compensant les déformations de l’outillage ou de la pièce.

Les presses plieuses hydrauliques et électriques, en particulier, disposent de capacités améliorant la précision, notamment le positionnement programmable du coulisseau et le contrôle de la vitesse. Ces fonctionnalités permettent des opérations finement réglées, garantissant la reproduction exacte des plis sur plusieurs pièces. De plus, les machines avec entraînement servo-électrique offrent une répétabilité exceptionnelle grâce à leur contrôle précis des mouvements du coulisseau.

2. Sélection et entretien de l’outillage

Le choix et l’état de l’outillage de presse plieuse influencent directement la qualité du pli. Les considérations clés incluent :

• Géométrie de l’outil: Sélectionner des matrices et des poinçons avec des rayons et des angles compatibles avec le type de matériau assure une répartition optimale de la force pendant le pliage. L’utilisation d’un outillage incorrect peut entraîner des déformations involontaires ou des angles inexacts.
• Qualité du matériau: Les matériaux d’outillage à haute résistance, tels que l’acier à outils trempé, résistent à l’usure dans le temps, maintenant des performances constantes.
• Entretien régulier: Veiller à ce que les surfaces de l’outillage restent exemptes de dommages, d’usure ou de contaminants évite l’introduction d’inexactitudes dans le processus de pliage. Inspecter périodiquement les outils pour détecter même les défauts mineurs et remplacer les composants usés est essentiel pour une précision durable.

3. Préparation précise des matériaux

L’uniformité de la matière première entrante a un impact significatif sur les résultats de pliage. Les irrégularités, telles que des variations d’épaisseur du matériau, des imperfections de surface ou des propriétés mécaniques incohérentes, peuvent entraîner des variations dans les angles de pliage souhaités. Pour garantir la cohérence :

• Vérifiez l’épaisseur et la dureté du matériau avant le pliage. Une épaisseur irrégulière ou une dureté excessive peuvent nécessiter des ajustements du processus.
• Ébavurez et nettoyez les surfaces métalliques pour éliminer les contaminants susceptibles d’interférer avec l’outillage ou de provoquer des incohérences.
• Standardisez les lots de matériaux afin de minimiser la variabilité et de faciliter un comportement de pliage prévisible.

4. Compensation du retour élastique du matériau

Le retour élastique, tendance du métal à reprendre partiellement sa forme initiale après le pliage, est un défi courant pour atteindre une précision angulaire. Les mesures pour contrer le retour élastique comprennent :

• Sur-pliage: Appliquer un sur-pli intentionnel pendant l’opération pour compenser la récupération élastique.
• Pliage en fond de matrice ou matriçage: Dans ces méthodes, une force suffisante est appliquée à la pièce pour la déformer au-delà de sa limite élastique, minimisant ainsi le retour élastique.
• Ajustements spécifiques au matériau: Les différents métaux présentent des comportements de retour élastique variés. Les presses plieuses avancées dotées de bibliothèques de matériaux peuvent calculer automatiquement les angles de compensation appropriés en fonction du matériau sélectionné.

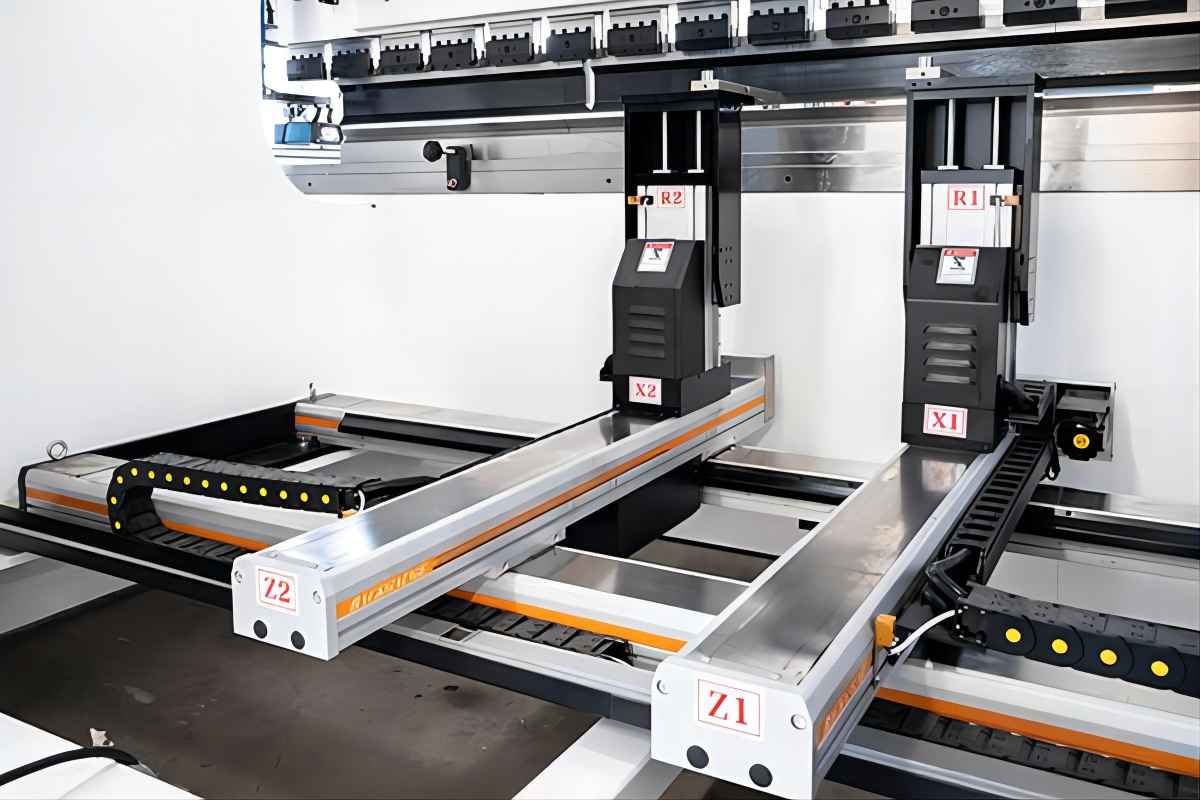

5. Mise en œuvre de butées arrière de précision

Les butées arrière sont des composants essentiels pour contrôler le positionnement des pièces, en particulier dans la production en série où la cohérence entre les pièces est cruciale. Les butées arrière de haute précision, souvent contrôlées par des systèmes CNC, permettent :

• Un alignement précis de la pièce avec la matrice et le poinçon.
• Un positionnement constant du matériau pour des pliages répétés.
• Des réglages rapides pour différentes géométries de pièces dans les opérations de pliage en plusieurs étapes.

6. Configuration optimisée du processus

Configurer correctement les paramètres du processus est essentiel pour obtenir des pliages précis. Les facteurs clés à prendre en compte incluent :

• Force de pliage: L’ajustement du tonnage en fonction du type de matériau, de l’épaisseur et des caractéristiques des outils garantit une application de force constante.
• Vitesse de pliage: Des vitesses de pliage plus lentes sont plus efficaces pour maintenir la précision dans les matériaux plus épais ou à haute résistance, tandis que des vitesses plus rapides peuvent potentiellement entraîner des incohérences.
• Planification de la séquence: Les pièces complexes comportant plusieurs plis nécessitent une séquence soigneusement planifiée pour éviter les interférences et maintenir l’alignement à chaque étape.

7. Formation et développement des compétences des opérateurs

Même avec un équipement avancé, l’expertise de l’opérateur reste essentielle pour atteindre une grande précision de pliage. Les opérateurs régulièrement formés sont mieux préparés à :

• Identifier les sources potentielles d’imprécision, telles qu’un outillage mal aligné ou une mauvaise mise en place du matériau.
• Ajuster dynamiquement les réglages de la presse plieuse en fonction des écarts observés.
• Maintenir des protocoles d’inspection cohérents pour vérifier la qualité des pièces pendant et après la production.

Investir dans la formation continue des opérateurs, en particulier sur la manière de gérer les nouvelles technologies et de relever les défis émergents, garantit une main-d’œuvre qualifiée capable de maintenir des normes de pliage précises.

8. Contrôle qualité et surveillance

L’intégration de mesures de contrôle qualité robustes tout au long du processus de pliage permet de détecter et de corriger les imprécisions rapidement. Ces mesures comprennent :

Contrôle statistique des procédés (SPC): L’analyse des données de production au fil du temps pour identifier les tendances et les écarts peut aider à optimiser les processus et à éliminer les sources d’incohérences.

Systèmes de mesure d’angle en ligne: Les outils de surveillance en temps réel installés sur les presses plieuses garantissent que les plis respectent l’angle spécifié avant de libérer la pièce.

Inspections dimensionnelles: L’utilisation d’instruments de précision tels que des pieds à coulisse, des machines à mesurer tridimensionnelles (MMT) ou des systèmes de mesure laser permet de valider les dimensions et les angles.

VIII. Étude de cas

1. Étude de cas 1 : Industrie automobile

Entreprise: Un fabricant leader de pièces automobiles

Défi: L’entreprise devait produire des panneaux de carrosserie et des composants structurels très précis avec des tolérances strictes afin d’assurer un ajustement et un fonctionnement corrects lors de l’assemblage des véhicules.

Solution:

• Plieuses CNC avancées: L’entreprise a investi dans des plieuses CNC avec changeurs d’outils automatisés et systèmes de butée arrière haute précision.
• Uniformité des matériaux: Ils ont mis en place des mesures strictes de contrôle qualité pour garantir une épaisseur et des propriétés uniformes des matériaux.
• Formation des opérateurs: Les opérateurs ont reçu une formation approfondie sur la configuration des machines, la programmation et la maintenance.

Résultats:

• Précision accrue: Précision de pliage atteinte dans ±0,1 mm, réduisant considérablement les taux de retouche et de rebut.
• Productivité améliorée: Les processus automatisés et les changements rapides d’outils ont réduit les temps de configuration de 50 %, augmentant l’efficacité globale de la production.
• Réduction des coûts: Réduction du gaspillage de matériaux et des coûts de main-d’œuvre, entraînant une diminution de 20 % des dépenses de production.

2. Étude de cas 2 : Industrie aérospatiale

Entreprise: Un fabricant de composants aéronautiques

Défi: La production de pièces complexes et de haute précision telles que des sections de fuselage et des composants d’ailes nécessitait une précision de pliage constante pour répondre aux normes strictes de l’aérospatiale.

Solution:

• Outillage de précision: Utilisation de poinçons et matrices de haute précision et qualité spécialement conçus pour les applications aérospatiales.
• Systèmes de contrôle avancés: Intégration de commandes CNC avec surveillance et retour d'information en temps réel pour garantir des angles et dimensions de pliage constants.
• Compensation du retour élastique: Mise en œuvre d’algorithmes avancés pour prédire et compenser le retour élastique du matériau.

Résultats:

• Haute précision: Obtention constante de tolérances de pliage dans ±0,05 degrés, répondant aux normes de l'industrie aérospatiale.
• Qualité améliorée: Amélioration de la qualité des pièces et réduction de l’incidence des défauts, entraînant une plus grande satisfaction des clients.
• Efficacité opérationnelle: Rationalisation des processus de production, entraînant une augmentation de 30% du rendement.

IX. FAQ

1. À quelle fréquence faut-il entretenir les presses plieuses pour une précision optimale ?

Maintenir la précision des presses plieuses grâce à un programme d’entretien systématique.

• Quotidiennement : nettoyer et vérifier la présence de pièces desserrées ou endommagées.
• Hebdomadairement : lubrifier et inspecter pour détecter des fuites.
• Mensuellement : nettoyer les composants hydrauliques et vérifier le filtre à air.

Changer l’huile hydraulique toutes les 4000-6000 heures après les 2000 premières heures. Effectuer des inspections semestrielles à annuelles de tous les systèmes. Un étalonnage régulier garantit un pliage précis. Cette routine prévient les arrêts et prolonge la durée de vie de la machine.

2. Quels sont les problèmes courants affectant la précision des presses plieuses et comment peuvent-ils être résolus ?

Les problèmes de précision des presses plieuses incluent les incohérences des matériaux, l’usure des outils, le désalignement, un mauvais étalonnage, les erreurs de machine, les imprécisions du butoir arrière et des méthodes de pliage inadaptées.

Résolvez-les en garantissant des propriétés de matériau constantes, en entretenant les outils, en effectuant l’étalonnage de la machine, en utilisant des butoirs arrière contrôlés par CNC et en choisissant des méthodes de pliage appropriées. Mettez en œuvre des ajustements CNC en temps réel et respectez des calendriers d’entretien appropriés pour atténuer les problèmes.

3. Quel est le niveau de tolérance idéal pour la précision de pliage des presses plieuses ?

Les niveaux de tolérance pour le pliage des presses plieuses dépendent de l’application et des exigences de l’industrie. En général, ±0,5° pour la variation angulaire et ±0,1 mm pour la déviation dimensionnelle sont acceptables pour la plupart des projets de précision. Dans la fabrication aérospatiale ou de dispositifs médicaux, les tolérances sont souvent plus strictes, inférieures à ±0,25°.

La réalisation de ces objectifs nécessite des systèmes avancés avec commandes CNC, outillage de précision et assurance qualité. Les fabricants doivent évaluer les spécifications, les propriétés des matériaux et les contraintes afin de déterminer les tolérances appropriées.

X. Conclusion

Divers aspects doivent être pris en compte pour améliorer la précision de pliage d'une presse plieuse. En plus de l'ajustement des composants de la machine de pliage, de la garantie de la précision et de la répétabilité de l'outillage, et de la mise en œuvre d'une compensation de pliage correcte, il convient également de prêter attention à l'entretien quotidien et à la maintenance de la presse plieuse.

Cela aidera à prolonger sa durée de vie et à maintenir un pliage efficace et précis. Il existe quatre techniques de pliage pour les tôles métalliques : le pliage à l'air, le pliage en fond de matrice, la frappe et le pliage en trois points.

Investir dans une presse plieuse de haute qualité est un autre moyen efficace de garantir des opérations productives de presse plieuse dans la fabrication métallique. ADH Machine Tool est un fabricant de confiance de presses plieuses avec deux décennies d'expertise dans l'industrie de la tôle.

En plus des presses plieuses modernes comme les presses plieuses hydrauliques, presses plieuses CNC, nous proposons également d'autres machines, comme machine de découpe laser, plieuse à panneaux, etc.
