Le comparateur à cadran révèle tout. Lorsque son aiguille se déplace sur le support de matrice inférieur et indique trente-deux millièmes de pouce de faux-rond sur une machine censée être neuve, le mal est déjà fait. Le propriétaire de l’atelier venait tout juste d’installer une presse plieuse $100,000 sur son sol, de serrer les boulons d’ancrage avec une clé à chocs et de connecter le câblage. Il pensait construire un poste de travail robuste. En réalité, il venait de déformer de manière permanente une imposante structure en fonte.

Après vingt ans à corriger des installations mal exécutées sur les ateliers de production, je suis témoin de cette même situation presque tous les mois. Installer une presse plieuse n’est pas un simple assemblage mécanique — c’est un processus de calibration précis où sauter des étapes invisibles, comme la stabilisation du châssis, le nivellement multi-axes et la compensation de dérive thermique, peut déformer irréversiblement votre machine avant même la première pliure.

Article connexe : Comment installer les matrices de presse plieuse

Le mythe du " Plug and Play " : pourquoi l’assemblage n’est pas une installation

Le présupposé risqué intégré à chaque guide d’instructions générique

Ouvrez un manuel d’installation standard et l’étape trois indique souvent : " Placez un niveau de précision sur la table de la machine. " Cela paraît intuitif — la table est grande, plane et idéalement située. Pourtant, si vous calibrez vos axes par rapport à cette table, vous avez déjà garanti la production de pièces défectueuses.

Pour une analyse plus approfondie de la manière dont ce principe se traduit dans les résultats concrets d’installation, ADH Machine Tool détaille chaque étape de calibration dans son article sur comment installer correctement une presse plieuse, élaboré à partir de sa recherche et développement continue dans les technologies CNC de presse plieuse et d’automatisation.

La seule surface de référence véritable pour toutes les mesures est la face d’appui précisément usinée du support de matrice inférieur.

La table ne sert que de support structurel. Elle contient des irrégularités microscopiques issues du moulage et de l’usinage. Le support de matrice, au contraire, est l’interface où l’outil rencontre le matériau. Niveler selon la table plutôt que selon le support de matrice crée une base faussée. Chaque calibration suivante — alignement de la butée arrière, parallélisme du coulisseau et correction du bombage — peut être mathématiquement précise, mais référencée à une origine erronée. Vous finissez par ajuster soigneusement une erreur intrinsèque.

Seriez-vous en train de fixer une structure déformée sans vous en rendre compte ?

Vous placez des cales de précision sous les vis de réglage pour amener le support de matrice à un niveau parfait. La bulle reste centrée. Vous attrapez la clé à chocs pour serrer les boulons d’ancrage. Stop.

Si vous serrez ces boulons alors que les vis de réglage supportent la charge, vous transformez votre nouvelle presse plieuse en ressort de torsion. Le poids de la machine reste soutenu par les points durs des vis de réglage, et non par le sol. Pour terminer correctement l’installation, vous devez desserrer les vis de réglage et laisser la structure en fonte massive se poser naturellement sur les cales. Pour les installations où la précision d’alignement influence directement la productivité, considérez le contrôle intelligent et la conception de stabilité du châssis de La presse plieuse CNC d’ADH Machine Tool, conçu pour assurer un pliage précis et une performance fiable à long terme.

C’est le " déposer et attendre "."

La fonte est extrêmement lourde mais pas totalement rigide — elle peut fléchir. Lorsque vous sautez l’étape de stabilisation et serrez immédiatement les boulons d’ancrage, vous forcez la structure à s’adapter à la moindre irrégularité microscopique entre les vis de réglage et le sol. Cela provoque une torsion du métal. La déformation est invisible à l’œil nu, mais les vérins hydrauliques la détectent et doivent composer avec un châssis déformé à chaque descente. Cela accélère l’usure des joints et rend les angles de pliage réguliers impossibles à atteindre.

Le piège de la garantie : quelles étapes nécessitent réellement un technicien certifié par le constructeur ?

Les presses plieuses modernes semblent remarquablement avancées. Au démarrage, les règles linéaires de précision lancent un processus d’auto-étalonnage préétabli — typiquement, l’axe Y (le coulisseau) monte en premier, suivi des axes X, R et Z de la butée arrière.

Cette automatisation intégrée peut créer une fausse impression de confiance. Comme la machine calibre ses points zéro elle-même, de nombreux propriétaires d’ateliers pensent que l’alignement physique est moins important. Si le contrôleur indique que le coulisseau est parallèle, ils le prennent au pied de la lettre. Pourtant, le logiciel ne peut pas corriger une structure mécaniquement tordue — il ne fait que compenser jusqu’à ce que la contrainte structurelle dépasse les limites opérationnelles.

C’est le moment où le piège de la garantie se referme.

Si vous contournez le nivellement manuel multi-axes et que vous comptez uniquement sur l’auto-homing, vos premiers plis imprécis ressembleront à des erreurs logicielles. Vous pourriez appeler le fabricant, prétendant qu’un contrôleur est défectueux. Quand le technicien de l’OEM arrivera, il placera un comparateur sur le support de matrice inférieur et démontrera que le châssis est tordu de trente millièmes de pouce. Parce que vous avez fixé un châssis mal assis, votre garantie est annulée. La machine est irréversiblement endommagée — non pas à cause d’une certification manquante, mais parce qu’on a fait confiance au logiciel pour accomplir la tâche d’un mécanicien. La longévité de la machine dépend finalement de la manière dont ses pieds en fonte s’appuient sur le sol en béton de votre atelier.

Étapes 1–3 : La vérification concrète de la réalité et la procédure " Déposer et attendre "

Votre sol peut-il supporter la pleine tonnage ? (L’évaluation de charge que la plupart des gens ignorent)

Le béton d’atelier typique de 6 pouces offre environ 3 000 à 4 000 livres par pouce carré de résistance à la compression. Pour un observateur occasionnel, cela semble indestructible. Pourtant, une presse plieuse de 15 000 livres exerçant 100 tonnes de force de pliage canalise cette énergie immense dans quatre patins en acier de la taille d’une assiette. Quand le coulisseau arrive en butée, cette charge dynamique peut transformer une dalle non vérifiée en tremplin microscopique.

De nombreux propriétaires d’ateliers supposent qu’un sol est adéquat s’il ne se fissure pas visiblement. En réalité, le béton fléchit bien avant de se fracturer. Si le sol se déforme ne serait-ce que de dix millièmes de pouce (0,010") sous le patin gauche pendant un pliage lourd, le châssis se tord de manière dynamique. Vous ajusterez sans fin le bombage et calerez les matrices, sans savoir que le sol sous la machine bouge à chaque descente du coulisseau.

Les grutiers placeront la machine où on leur dira, mais ils ne sont pas des ingénieurs en structure. Ils ne vérifient pas si la grille de ferraillage, la compaction du sol ou la profondeur de la dalle peuvent supporter les charges dynamiques. Avant que le camion de livraison n’entre dans votre atelier, vous devez consulter les plans architecturaux ou effectuer des prélèvements noyaux pour confirmer la capacité dynamique de la dalle. Si le béton ne peut pas résister à la pleine tonnage de la machine sans déformation, aucun nivellement de précision ne sauvera vos pièces. Une fois la résistance du sol confirmée, la question suivante est de savoir comment poser correctement la machine.

Placement des cales avant que la machine ne touche le sol : pourquoi la séquence prime sur la précision

Observez une équipe de grutage pressée, et vous les verrez souvent glisser au hasard des cales en acier sous les patins de nivellement pendant que la grue abaisse la machine. Leur seul objectif est d’obtenir une base " à peu près " de niveau pour décrocher les chaînes et passer au travail suivant. Mais laisser le poids de la machine se poser sur une disposition de cales inégale et négligée induit immédiatement une torsion permanente dans la fonte.

L’étalonnage du parallélisme du coulisseau — qui sera ensuite mesuré en cinq points à l’aide de comparateurs — nécessite une base entièrement exempte de distorsion mécanique. Si le patin arrière gauche repose sur une pile épaisse de cales tandis que le patin avant droit est légèrement suspendu, la lourde fonte fléchira en diagonale pour combler cet espace. Bien que cette flèche soit invisible, vos comparateurs révéleront finalement une déviation de 0,02 mm/m qu’aucun décalage logiciel ne peut compenser.

À cette phase, la séquence est beaucoup plus importante que d’obtenir un niveau parfait. Vous devez d’abord placer les cales principales porteuses sous les cadres latéraux principaux, en assurant un contact uniforme, avant de vous occuper des supports auxiliaires. Suivre cette séquence intentionnelle empêche le châssis de se tordre sous son propre poids lorsque la tension de la grue est relâchée. Mais une fois les crochets retirés, pouvez-vous immédiatement prendre vos clés pour commencer à régler les axes ? Dans les installations à haute tonnage, cette même logique de séquence s’applique à la synchronisation multi-machines — des solutions comme le Presse plieuse tandem ADH Machine Tool utilisent un contrôle CNC avancé pour aligner deux châssis avec précision sur de grandes largeurs de pliage, garantissant que le travail d’installation que vous venez d’achever se traduit par une précision constante de formage.

La règle des 24 heures : comment la fonte réagit après le départ des grutiers

Certaines directives d’installation modernes suggèrent que vous pouvez ignorer les périodes d’attente. Elles prônent la " centralisation dynamique ", un processus de calage et de levage progressif destiné à obtenir un alignement précis dès que la machine atteint le sol. C’est une demi-vérité risquée qui place le calendrier des grutiers au-dessus des principes métallurgiques fondamentaux.

La fonte conserve le stress. Pendant des semaines, votre presse plieuse a été sanglée sur une remorque, suspendue à des grues et exposée à des températures extérieures variables. Lorsque les chaînes de levage se détendent enfin, le métal ne revient pas instantanément à l’équilibre — il se déforme et se stabilise progressivement. Si vous commencez à ajuster les vis de nivellement quelques minutes après l’installation, vous calibrez un châssis encore en mouvement pendant sa stabilisation.

Vous devez appliquer la procédure " déposer et attendre " : laissez la machine reposer sur ses cales initiales pendant 24 heures complètes. Cette pause nécessaire permet à la fonte de libérer le stress cinétique accumulé et de s’adapter à la température ambiante de votre atelier. Même après l’attente, la fonte a besoin d’un échauffement hydraulique de 30 à 60 minutes pour atteindre une stabilité thermique avant toute mesure. Sauter cette étape invisible garantit que vos premières lectures changeront le lendemain matin. Une fois que la fonte a atteint son véritable équilibre, comment obtenir un alignement multi-axes exact ?

Étapes 4–6 : Nivellement multi-axes (la distinction entre " boulonné " et " véritable ")

Après 24 heures de repos, la fonte a libéré les tensions cinétiques dues au transport et au levage. Vous êtes maintenant prêt pour un alignement précis multi-axes. Mais comment garantir une base géométrique parfaite lorsqu’un seul tour de boulon de coin risque de déformer l’ensemble du châssis ?

Pourquoi l’utilisation d’un niveau à bulle standard garantit des plis inexacts

Une variation de calibration de seulement 0,2 mm peut sembler insignifiante lors d’une première pièce d’essai. Étendez cette petite différence angulaire sur dix plis successifs dans un assemblage complexe et vous obtiendrez une déviation cumulée de 2 mm. La pièce ne s’adaptera pas au gabarit de soudage, l’opérateur blâmera l’outillage, et vous perdrez des jours à corriger les décalages logiciels. Les presses plieuses haut de gamme sont conçues pour maintenir une précision de positionnement dans une tolérance de ±0,05 mm à ±0,1 mm. Atteindre une telle précision n’est pas possible avec des outils conçus pour le secteur du bâtiment.

Les niveaux standards des magasins de bricolage — même les versions lourdes haut de gamme — offrent habituellement une tolérance de 0,5 mm par mètre. Centrer la bulle d’un niveau de charpentier sur la table de la presse plieuse peut tout de même laisser la machine déformée jusqu’à un demi-millimètre de gauche à droite. Cette torsion invisible précharge les cadres latéraux avec une tension inégale avant même que les pompes hydrauliques ne soient activées.

Les niveaux de mécanicien de précision calibrés à 0,02 mm/m sont indispensables à cette étape. Leur sensibilité est extrême : poser une main nue sur la fiole en verre peut suffire à faire se dilater l’éther intérieur sous l’effet de la chaleur corporelle et à déplacer la bulle. Le niveau de mécanicien doit reposer sur les patins de référence usinés, jamais sur des surfaces brutes de fonderie, et il faut attendre la stabilisation complète du liquide. Une fois les moindres écarts de posture du châssis devenus visibles, la question est de savoir comment ajuster l’assiette sans dérégler le roulis.

Avant‑arrière vs gauche‑droite : corriger un axe sans perturber l’autre

De nombreux manuels d’installation généraux présentent la mise à niveau comme une liste linéaire d’étapes : régler l’axe transversal, passer à l’axe longitudinal gauche, poursuivre vers la droite, puis tout verrouiller. Les techniciens qui suivent ce processus rencontrent souvent des problèmes. Ils règlent parfaitement l’inclinaison avant‑arrière, passent à l’axe gauche‑droite, serrent une vis de mise à niveau avant pour soulever un coin bas, puis voient la bulle de leur premier axe sortir complètement de la plage.

La géométrie impose que trois points définissent un plan. Une presse plieuse, cependant, repose sur au moins quatre points. L’ajout d’un quatrième point introduit la possibilité d’un grippage mécanique. Modifier un coin revient à créer un pivot qui incline subtilement l’ossature massive et altère la géométrie des coins restants. La mise à niveau multi‑axes n’est pas un processus linéaire mais une spirale itérative de réglages minutieux.

La machine doit être amenée au niveau progressivement. Cela implique de tourner légèrement la vis de levage avant gauche, puis de vérifier les niveaux transversal et longitudinal, suivi de l’ajustement du coin diagonal opposé pour équilibrer la charge. La procédure traque en continu la bulle entre les axes, divisant l’erreur par deux à chaque cycle jusqu’à ce que le châssis repose uniformément sur ses quatre patins sans contrainte localisée. Mais que faire lorsqu’on doit mettre à niveau un banc conçu pour se déformer sous la pression ?

Le paradoxe du banc bombé : mettre à niveau une surface conçue pour fléchir

Les presses plieuses modernes utilisent une commande 3+1 axes (Y1, Y2, X, V), où Y1 et Y2 sont des vérins de coulisseau indépendants et l’axe V sert de système de bombage sous le banc inférieur. Cela crée une contradiction mécanique : la machine est soigneusement mise à niveau alors même qu’elle est construite pour se déformer volontairement. Soumise à environ 100 tonnes de pression en son centre, la table en acier se cambre naturellement vers le bas, et l’axe V contrecarre ce phénomène en poussant son centre vers le haut selon un arc calculé avec précision.

Cela conduit à la fausse croyance qu’un niveau initial parfait est inutile puisque le système de bombage corrigera toute flèche. En réalité, c’est l’inverse. Le CNC calcule sa courbe de compensation en partant du principe que le banc est absolument plat, dans un état zéro mathématique.

Si la base mécanique est vrillée à cause d’une mise à niveau précipitée, le CNC appliquera un schéma de compensation parfaitement symétrique sur un banc irrégulier. L’axe V se soulèvera uniformément, mais la structure déformée provoquera une sur‑correction d’un côté et une sous‑correction de l’autre. Résultat : les pièces sont conformes au centre mais présentent une variation de deux degrés sur le flanc gauche. Une fois la base parfaitement non vrillée obtenue pour les calculs de bombage, la question suivante est de savoir combien de temps attendre avant de faire confiance à ces mesures.

Temps de stabilisation après levage : déterminer l’intervalle adéquat avant vérification

Les manuels d’installation décrivent souvent la procédure mécanique de mise à niveau, demandant d’ajuster les vis de levage et de serrer les contre‑écrous, mais ils abordent rarement ce qui se passe ensuite. Les documents de HARSLE et d’autres fabricants recommandent de remettre en place les ancrages de sol, sans toutefois préciser combien de temps laisser la structure se stabiliser.

Pour les ingénieurs recherchant une certitude sur les temps de repos admissibles et le comportement de reprise du châssis, ADH Machine Tool fournit des spécifications détaillées de presse plieuse et de mise à niveau fondées sur ses programmes de recherche et d’essais CNC. Vous pouvez consulter ces paramètres dans le document officiel brochure ADH Machine Tool.

Chaque fois qu’une vis de levage lourde est tournée contre une cale d’acier sous une machine de 15 000 livres, cela crée une contrainte concentrée sur les filetages, le patin de mise à niveau et le béton en dessous. Les empilements de cales se compriment à l’échelle microscopique. Une fois les ancrages de sol serrés, ils tirent le châssis vers le bas contre la poussée des vis de levage. Si vous prenez vos lectures finales immédiatement après avoir serré les écrous, vous mesurez un bâti maintenu en tension artificielle.

Cette lacune dans la documentation standard rend nécessaire le contact du service du fabricant pour obtenir des instructions spécifiques au modèle. En pratique générale pour les presses de moyenne capacité, il est recommandé d’attendre 12 à 24 heures supplémentaires après le verrouillage des boulons avant de revérifier l’alignement. Lors du retour, replacez les niveaux de mécanicien sur les patins de référence. Si la bulle a bougé, relâchez les écrous et répétez le réglage fin. Une fois la structure mécanique totalement alignée et stable, se pose la question d’activer le système hydraulique sans détruire instantanément la pompe.

Étapes 7 à 9 : hydraulique et électricité (la poignée de main haute pression)

Après plusieurs jours consacrés à la mise à niveau du châssis, à l’attente de la stabilisation de la fonte et à la vérification de la géométrie, la structure est parfaitement à niveau. L’étape suivante introduit le fluide et l’alimentation électrique, transformant la machine de statique en dynamique. Ce moment marie patience mécanique et risque haute tension. Démarrer une presse plieuse ne se résume pas à la brancher et à appuyer sur le bouton : il s’agit d’une séquence précise alignant les systèmes internes de la machine sous tension. Accélérer cette phase peut détruire les composants dans lesquels vous venez d’investir des milliers de dollars.

Rotation triphasée : la chance sur deux qui peut ruiner instantanément votre pompe

Raccorder une machine industrielle de grande taille à l’alimentation du site exige de relier trois conducteurs actifs – L1, L2 et L3. Comme les phases en courant alternatif se succèdent cycliquement, il y a une probabilité sur deux de les câbler correctement du premier coup. Si la séquence est inversée, le moteur tourne à l’envers. Sur une scie circulaire, la rotation inversée est évidente et vite stoppée. Sur une presse plieuse, en revanche, un moteur inversé force la pompe hydraulique à tourner à contre‑sens, provoquant des dommages immédiats et graves.

Une pompe hydraulique tournant à l’envers ne se contente pas de ne pas déplacer le fluide : elle engendre de la cavitation. Au lieu d’aspirer l’huile du réservoir, elle attire de l’air dans ses cavités internes sèches. Les aubes ou engrenages usinés avec précision dépendent du fluide hydraulique pour leur lubrification. Sans celui‑ci, le métal frotte contre le métal à 1 750 tr/min. En trois secondes, les composants internes de la pompe se déchirent, contaminant les conduits de fragments métalliques microscopiques et nécessitant le remplacement complet du système.

Pour éviter cela, un “ test de démarrage ” est requis. Avant de laisser la pompe fonctionner en continu, appuyez momentanément sur le contacteur du moteur avec un tournevis isolé pendant moins d’une demi-seconde. Ne vous fiez pas au bruit de la pompe — observez le ventilateur de refroidissement du moteur lorsqu’il ralentit et comparez sa direction avec la flèche de rotation estampée sur le carter. Si la rotation est incorrecte, coupez l’alimentation, échangez deux des trois fils de phase et testez à nouveau. Une fois la rotation correcte confirmée, l’étape suivante consiste à vérifier que le fluide entrant dans la pompe est propre.

Points d’entrée de contamination négligés dans la plupart des manuels

Bien que la plupart des manuels recommandent de garder le réservoir hydraulique fermé pour éviter l’entrée de poussière d’atelier, la saleté visible provoque rarement la défaillance des valves proportionnelles. Le vrai danger provient de routes de contamination invisibles pendant la configuration initiale. Lorsque les monteurs retirent les bouchons de transport des conduites hydrauliques, les techniciens nettoient souvent les raccords exposés avec les chiffons ou solvants disponibles à l’atelier. L’eau du robinet ordinaire ou les dégraissants standard utilisés près des raccords haute pression laissent des résidus minéraux microscopiques. Sous 4 000 PSI, ces dépôts se détachent, abrasant les joints du vérin et provoquant des mouvements irréguliers du vérin qui semblent être des dysfonctionnements logiciels.

Le point d’entrée invisible le plus critique, cependant, se produit pendant la mise sous vide. Lorsque la pompe s’amorce initialement, elle génère une aspiration puissante avant que le fluide ne mette le circuit sous pression. Même un raccord légèrement sous-serré ou un joint torique installé à sec permet à la pompe de créer un vide à travers un minuscule interstice, aspirant l’air ambiant et la silice en suspension au-delà des joints. Cette intrusion d’air imite une fuite, bien qu’elle se produise sous vide plutôt qu’en pression, donc aucune goutte d’huile n’apparaît. Même lorsque le système est complètement étanche, l’air piégé dans les conduites reste un problème.

Purge des conduites : la bulle cachée que vous ne verrez pas avant que le vérin ne marque une hésitation

Même un système de presse plieuse parfaitement étanche contient de l’air ambiant dans son vaste réseau de tuyaux en acier et de flexibles. L’air se comprime facilement, tandis que le fluide hydraulique ne le fait pas. Si chaque trace d’air n’est pas purgée, chaque micro-bulle agit comme un ressort pneumatique dissimulé dans le circuit hydraulique. Sous charge, le fluide pousse contre la bulle, qui se comprime, provoquant une hésitation du vérin ou une descente irrégulière.

Les principes physiques exigent que la purge d’un système haute pression soit effectuée lentement. Une montée de pression rapide induit un chauffage adiabatique — le frottement et la compression du fluide le réchauffent, provoquant son expansion. Faire monter et descendre le vérin rapidement pour purger les conduites fait se dilater le fluide, occupant le volume du cylindre et donnant une impression fausse de purge et de pressurisation complètes.

Après environ deux heures, le fluide refroidit, se contracte et révèle les poches d’air cachées, ce qui fait à nouveau hoqueter le vérin. Une purge correcte consiste à faire bouger les axes lentement, à les maintenir en position haute et basse, et à attendre deux à trois minutes par position pour la dissipation de la chaleur. Ce n’est qu’alors que les valves de purge doivent être ouvertes pour libérer l’air restant. Cependant, le contrôle de la pression du fluide n’est qu’un aspect ; les valves qui gèrent ce fluide dépendent d’une référence électrique facilement perturbée par des problèmes de mise à la terre.

Chemins de mise à la terre qui passent l’inspection mais causent quand même une dérive de tension nuisible

Les environnements industriels sont saturés de bruit électrique. Les soudeuses, les découpeurs plasma et les ponts roulants injectent continuellement des tensions erratiques dans le système électrique du site. Une mise à la terre de bâtiment typique peut satisfaire aux exigences de continuité d’un inspecteur, mais elle reste inadéquate pour une presse plieuse CNC.

La précision exige des références électriques parfaites. L’American Society of Mechanical Engineers (ASME) spécifie que les normes de référence doivent offrir une haute précision pour le contrôle des équipements sous haute pression. Le contrôleur CNC utilise un signal analogique de 0 à 10 volts pour actionner les valves hydrauliques proportionnelles. Lorsque la mise à la terre de la machine partage un conduit avec une soudeuse à point voisine, le potentiel de masse peut dériver jusqu’à 1,5 volt. Une commande de 5 volts représente une pression “ 50% ”, mais si la masse flotte 1,5 volt plus haut, la valve reçoit 6,5 volts et délivre une pression de 65%. Cette flexion irrégulière pousse les techniciens à passer des jours à dépanner des problèmes hydrauliques ayant en réalité pour origine des boucles de masse électriques.

Vous devez installer une tige de mise à la terre isolée, dédiée spécifiquement à la presse plieuse, et vérifier avec un multimètre qu’il n’y a aucune différence de potentiel entre le châssis de la machine et la carte de commande. Une fois le fluide totalement purgé des bulles compressibles et la référence électrique fixée à un zéro absolu, la machine physique est enfin stable. Comment convertir cette préparation mécanique et hydraulique parfaite dans le cerveau numérique du CNC ?

Étapes 10–12 : la séquence de référencement et l’alignement des outils

Vous avez purgé les conduites hydrauliques de l’air compressible, isolé la mise à la terre électrique des parasites de l’atelier et mis le bâti en fonte à niveau avec des tolérances microscopiques. La machine physique est enfin stable, mais le contrôleur CNC est encore complètement aveugle. Il ne sait pas où se trouve le vérin, il ne connaît pas l’angle du butoir arrière, et il n’a aucune conscience de la réalité physique que vous avez perfectionnée pendant des heures. Traduire cette préparation physique dans le cerveau numérique nécessite un rituel de calibrage très précis, et se précipiter dans cette étape déformera définitivement la référence opérationnelle de votre machine avant même de réaliser votre première pliure.

Réveiller les axes en toute sécurité : outils installés ou retirés pendant le cycle initial ?

Lorsque vous mettez sous tension pour la première fois une presse plieuse nouvellement installée, le fluide hydraulique est froid, les joints du cylindre sont rigides et les valves proportionnelles ne se sont pas encore stabilisées dans leur dynamique d’écoulement. Les fabricants de presses plieuses exigent que la machine fonctionne à vide pendant une à deux minutes, suivies de deux à trois courses complètes du vérin à basse pression. Il s’agit d’une précharge hydraulique obligatoire. Le fluide froid crée des contraintes mécaniques pouvant imiter un obstacle physique. Si vous commandez immédiatement la machine pour qu’elle cherche ses limites, le contrôleur interprétera cette résistance hydraulique paresseuse comme une limite structurelle, corrompant instantanément sa carte interne des axes.

Vous devez effectuer ce cycle de réveil initial avec les outils complètement retirés. Laisser le poinçon et la matrice installés lors de la première mise sous tension est une erreur catastrophique de débutant. Le CNC démarre sans système de coordonnées confirmé ; une brusque montée de pression ou une réponse erratique de valve peut faire plonger le vérin vers le bas à vitesse de chute libre. Sans les limites de sécurité numériques actives, le poinçon s’écrasera sur la matrice, brisant l’acier rectifié de précision et risquant de fissurer les brides du vérin.

Considérez ce processus comme l’accordage d’un piano de concert de plusieurs tonnes. Vous ne fixez pas simplement les pieds, ne frappez pas les touches et n’attendez pas un concerto parfait. La harpe en fonte doit se stabiliser, les cordes doivent être tendues dans une séquence extrêmement spécifique, et la mécanique doit être exercée avant que l’accordeur ne prenne son marteau. En faisant fonctionner le vérin nu, vous permettez au fluide hydraulique d’atteindre sa température de fonctionnement et aux liaisons mécaniques de se stabiliser dans leur état naturel de repos. Une fois le système physique entièrement réveillé et fonctionnant sans à-coups, comment l’ordinateur apprend-il réellement les dimensions de cet acier en mouvement ?

Ce que le " référencement " remet réellement à zéro (et pourquoi le sauter corrompt toutes les positions suivantes)

Le référencement n’est pas un redémarrage logiciel. C’est une vérification d’alignement physique stricte au cours de laquelle le CNC déplace chaque axe — les vérins Y1 et Y2, le butoir arrière de l’axe X, la hauteur de l’axe R — jusqu’à ce qu’ils atteignent des interrupteurs de fin de course physiques ou lisent une marque d’index spécifique sur un encodeur à règle de verre. Lorsqu’un axe atteint ce déclencheur physique, le contrôleur arrête le moteur, enregistre le comptage exact des impulsions électriques et déclare cet emplacement spécifique comme la limite absolue de son univers.

Ignorer ou interrompre cette séquence oblige le contrôleur à deviner sa position de départ à partir de la mémoire résiduelle de l’usine, ce qui est totalement inutile maintenant que la machine repose sur votre dalle de béton spécifique. Si vous avez parfaitement nivelé la machine mais que les rails de guidage du palpeur arrière ont été heurtés pendant le transport, la séquence de référencement conduira le bloc de butée jusqu’à ce qu’il se coince contre le rail désaligné. Le CNC acceptera ce point d’arrêt tordu et prématuré comme une perfection absolue. Chaque pliage ultérieur que vous programmerez sera mathématiquement parfait dans le logiciel, mais physiquement de travers sur la tôle.

La jonction entre le numérique et le physique est totalement impitoyable. Les encodeurs comptent les impulsions avec une précision au micromètre près, mais ils sont extrêmement stupides ; ils ne savent que de combien ils ont bougé depuis la ligne de départ. Si vous laissez la machine établir sa ligne de départ alors que le châssis est sous tension ou que l’hydraulique est bloquée, vous intégrez cette erreur profondément dans le système. Mais si le référencement ne définit que les limites extrêmes du mouvement de la machine, comment le contrôleur sait-il où a lieu le véritable travail de pliage ?

Pour les opérateurs souhaitant garantir le même référencement impeccable dans leurs propres lignes de production, les grandes presses plieuses d’ADH Machine Tool allient rigidité vérifiée par éléments finis et commande CNC de précision afin de minimiser la dérive d’étalonnage dès le premier mouvement de référencement. Pour discuter des paramètres de configuration ou vérifier la compatibilité avec votre application, contacter ADH Machine Tool.

Position de Référence vs. Point Zéro : la distinction qui sépare une machine opérationnelle d’une machine confuse

Les débutants confondent constamment la position de référence avec le point zéro, ce qui mène à des heures de dépannage inutiles lorsque les angles de pliage commencent à dériver. La position de référence est la limite mécanique absolue de la machine, établie uniquement par la séquence de référencement. C’est le squelette de la machine. Elle ne change jamais, sauf si vous dévissez physiquement et repositionnez un capteur de fin de course ou un encodeur.

Le point zéro, en revanche, est une base opérationnelle flottante. C’est la coordonnée exacte où la pointe de votre poinçon supérieur spécifique rencontre parfaitement le centre de votre matrice inférieure spécifique. Comme les profils d’outillage varient largement en hauteur et en ouverture en V, le point zéro change chaque fois que vous changez d’outil. Vous ne pouvez pas établir un point zéro précis tant que la position de référence n’est pas verrouillée. Si votre machine perd sa position de référence à cause d’une coupure de courant ou d’un cycle de référencement omis, le contrôleur essaiera encore de descendre le vérin jusqu’à l’ancien point zéro. Puisque le squelette a bougé, la peau ne correspond plus, et le vérin s’arrêtera soit trop tôt au-dessus du métal, soit dépassera et écrasera l’outillage.

Vous devez d’abord commander à la machine de trouver sa position de référence, établissant ainsi les limites absolues supérieures et arrière des axes. Ce n’est qu’ensuite que vous saisissez vos dimensions d’outillage afin de calculer le point zéro. Le contrôleur utilise la référence absolue comme ancrage, en descendant mathématiquement à partir de cet ancrage pour localiser le point zéro. Si les calculs sont parfaits et la référence verrouillée, quel piège physique reste-t-il pour ruiner l’alignement dès que vous installez les outils ?

Assise complète du poinçon : l’erreur d’assise partielle qui ressemble à un problème de calibration

Un poinçon maintenu par des brides hydrauliques ou manuelles pend souvent avec un minuscule espace entre le haut de l’outil et l’épaulement porteur du vérin. Il peut paraître parfaitement affleurant à l’œil nu, mais un jeu de 0,005 pouce suffit à modifier un angle de pliage de deux degrés entiers. Lorsque vous effectuez votre première pièce d’essai, le tonnage massif de la machine pousse le poinçon vers le haut, fermant cet espace et asseyant complètement l’outil.

Pour l’opérateur, cela ressemble exactement à une défaillance logicielle de calibration. Le premier pli est trop ouvert, alors il ajuste les paramètres numériques. Le deuxième pli devient brusquement trop fermé, car l’outil est désormais complètement en place, rendant le précédent ajustement numérique totalement erroné. Il finit par courir après un fantôme, modifiant la base du CNC pour compenser un problème mécanique d’assise. Cette spirale de micro-ajustements finit par corrompre toute la bibliothèque d’outillage.

Avant d’établir un point zéro ou de plier une pièce d’essai, vous devez asseoir les outils. Faites descendre le vérin nu jusqu’à ce que le poinçon entre dans la matrice, appliquez une force de pincement à basse pression — généralement environ 10 % de la capacité maximale de la machine — et maintenez-la. Ce n’est que pendant que les outils sont sous compression physique que vous devez serrer les brides manuelles ou compléter la séquence d’assise hydraulique. En forçant les outils physiques dans leur véritable état de fonctionnement avant que l’ordinateur ne prenne sa mesure finale, vous éliminez le jeu mécanique qui détruit la précision numérique.

Le test du " premier pli " et la dérive thermique des 50 premières heures

Imaginez-vous en train d’accorder un piano à queue de concert de plusieurs tonnes. Vous avez tendu les cordes graves lourdes, assis les chevilles d’accordage et frappé le premier accord — il sonne parfaitement. Pourtant, vous ne déplaceriez jamais immédiatement cet instrument sur une scène chaude, sous des projecteurs intenses, en espérant qu’il reste parfaitement accordé. Une presse plieuse exige la même discipline. Vous avez référencé les axes, éliminé le jeu mécanique et assis les outils sous pression. La machine est enfin prête à plier le métal. Mais dès que vous commencez le premier cycle opérationnel, vous introduisez chaleur, friction et contraintes dynamiques dans un système qui n’a existé jusque-là qu’à l’état statique. L’étalonnage que vous avez obtenu avec tant de soin commence déjà à s’estomper.

Un pliage à 90 degrés parfait signifie-t-il vraiment que le travail est terminé ?

Vous retirez une pièce d’essai de la matrice, la mesurez avec un rapporteur et constatez un exact 90,0 degrés. C’est le moment le plus trompeur de l’installation. Il donne l’impression que tout est terminé — mais ce n’est pas le cas.

Pour ce test de référence, vous programmez un simple pliage en l’air sur une plaquette d’acier doux, en gardant le tonnage faible. Vous mesurez l’angle au centre et aux deux extrémités du tablier. Si les mesures concordent, le contrôleur et la structure de la machine sont parfaitement synchronisés pour ce travail léger particulier. Vous avez vérifié que la référence zéro est correcte et que l’outillage est correctement assis.

Cependant, un échantillon de fine épaisseur ne donne aucune indication sur le comportement de la presse plieuse sous forte charge. Les opérateurs rapportent souvent des machines produisant des pliages parfaits à faible tonnage, mais déviant de deux ou trois degrés aux extrémités du tablier lorsqu’elles fonctionnent à pleine capacité. Cela s’explique par le fait que les grands montants en acier s’allongent physiquement sous les fortes contraintes. Déclarer la calibration terminée sans tester la déflexion à tonnage opérationnel complet revient à accepter une illusion. Le premier pli parfait prouve que la machine peut atteindre la précision — il ne garantit pas que cette précision persistera lorsque les conditions changeront.

Dérive thermique pendant les 50 premières heures : pourquoi la calibration du premier jour nécessitera une nouvelle vérification

La chaleur modifie la forme de chaque composant. Au fur et à mesure que votre presse plieuse effectue ses cycles, la pompe hydraulique cisaille l’huile, augmentant sa température. Cette chaleur se transfère dans le collecteur hydraulique, rayonne à travers les vérins et réchauffe progressivement le vérin supérieur.

L’acier se dilate en chauffant. Un vérin de trois mètres qui se réchauffe de trente degrés s’allongera et se courbera littéralement. Dans le même temps, l’huile chauffée s’amincit, affectant la rapidité de réponse des valves proportionnelles aux instructions CNC. Même les presses de très haut niveau équipées d’échelles en verre à précision micrométrique nécessitent un pliage d’essai au début de chaque poste, car les cycles thermiques quotidiens peuvent décaler la précision du vérin au-delà d’une tolérance d’un demi-degré. Vous ne pouvez pas contourner la thermodynamique par la programmation.

Les cinquante premières heures d’utilisation sont les plus instables. La presse plieuse vit son premier rodage thermique. Les joints se stabilisent, les valves s’usent, et le bâti se dilate et se contracte pour la première fois dans son nouvel environnement. Si vous définissez vos paramètres de bombage sur une machine froide le mardi matin, ne vous attendez pas à ce qu’ils restent valables le jeudi après-midi lorsque l’huile sera chaude. La mesure, la documentation et l’ajustement continus de vos paramètres de référence sont essentiels pendant toute cette phase de rodage.

Fluage de fondation : quand le mouvement vient du sol, pas de la machine

Tandis que la structure supérieure doit gérer la dilatation thermique, la base, elle, subit la gravité. Vous avez parfaitement nivelé la presse plieuse à l’état statique. À présent, vous dirigez plusieurs tonnes de force à travers les montants latéraux et dans la dalle de béton des centaines de fois par jour.

Le béton n’est pas une substance rigide ou immuable. Sous des impacts dynamiques répétés, ses minuscules cavités se compriment, le sol sous la dalle se tasse, et les cales en acier que vous avez positionnées avec soin s’enfoncent plus profondément dans le sol. Ce phénomène est appelé fluage de fondation, et il ne peut pas être évité. Durant la première semaine de production intensive, le plancher se tassera légèrement, entraînant un déplacement de la machine vers le bas.

Si le côté gauche de la dalle s’affaisse ne serait-ce que de dix millièmes de pouce de plus que le côté droit, votre coulisseau parfaitement aligné descendra alors avec une inclinaison à peine perceptible. Ignorer cette situation permet au châssis de se tordre de façon permanente en adoptant une géométrie déformée. Vous devez donc utiliser des niveaux de précision de mécanicien pour revérifier l’alignement multi-axes après la première semaine de production puis à nouveau après le premier mois. Reconnaître que l’environnement environnant cherche constamment à désaligner la machine est la seule façon de la protéger. Cependant, il y aura inévitablement un degré de dérive que le calage ne pourra pas corriger, vous obligeant à prendre une décision critique concernant l’intégrité structurelle de la machine.

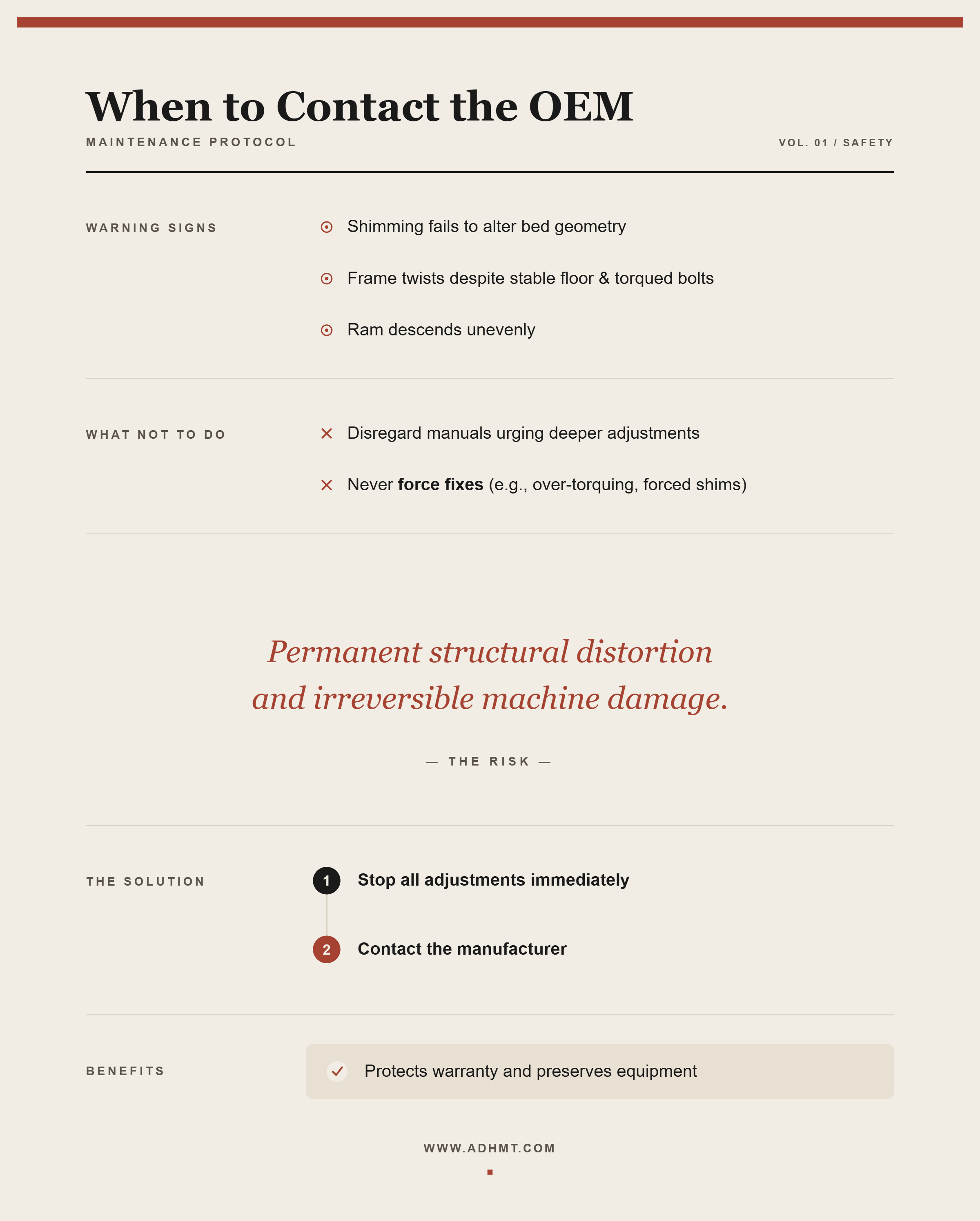

Quand la liste de vérification universelle échoue : savoir quand contacter le fabricant d’origine (OEM)

Lorsque le calage de précision ne modifie plus la géométrie du bâti, vous avez atteint la limite du nivellement mécanique. Le sol reste stable, les boulons d’ancrage sont serrés au bon couple, mais le châssis continue à se vriller ou le coulisseau ne descend toujours pas uniformément. Les manuels d’installation génériques peuvent vous conseiller de poursuivre les ajustements plus profonds pour corriger l’erreur, mais c’est précisément le moment où vous devez ignorer le manuel. Vous avez franchi la frontière entre une simple installation et une défaillance mécanique grave. Forcer une correction — comme surgraissant une glissière ou insérant une cale dans un montant déformé — ancrera de façon permanente la distorsion dans la structure de la machine. Savoir quand arrêter les ajustements et contacter le fabricant n’est pas un signe d’incompétence ; c’est la seule façon de protéger votre garantie et de préserver une machine coûteuse d’un dommage irréversible.

Conditions limites qui annulent tout guide générique, y compris celui-ci

Certains signes mécaniques représentent des seuils absolus à ne jamais franchir. Prenons le parallélisme du coulisseau, par exemple. Si un niveau de précision placé sur le coulisseau indique une variation supérieure à 0,02 mm/m, votre premier réflexe pourrait être de prendre une clé et d’ajuster les cylindres d’un quart de tour sur les cinq points de réglage mécaniques. Stop. Avez-vous effectué un réchauffement hydraulique de trente à soixante minutes ? Une huile hydraulique froide et visqueuse provoque des pressions inégales dans les cylindres, reproduisant parfaitement une déformation du bâti. Ajuster les cylindres pour compenser une huile froide faussera gravement le coulisseau une fois la température de fonctionnement atteinte.

Si la machine est entièrement chauffée et que la variation de 0,02 mm/m persiste, vous avez franchi une limite critique. Ne forcez aucune correction mécanique. La cause est probablement un défaut de fabrication dans les supports de cylindre ou un dommage important subi pendant le transport.

De même, les résultats des tests fonctionnels sur des matériaux de rebut doivent déterminer vos prochaines actions. Avant d’apporter des ajustements fins au bombage, pliez quelques chutes d’acier. Si la pièce d’essai se cambre fortement au centre même avec les paramètres de bombage au maximum, le problème vient probablement d’une irrégularité hydraulique non détectée plutôt que d’une erreur de réglage. Une fuite interne de valve ou une perte de pression en butée peut provoquer une déflexion anormale du coulisseau sous charge. Tenter de compenser par la programmation alors qu’un défaut hydraulique est présent peut finalement faire éclater un joint ou rayer un cylindre.

Informations à consigner avant de contacter l’OEM, afin de ne pas repartir de zéro

Si vous appelez le service après-vente en déclarant simplement que la machine plie de manière inégale, ils vous considéreront comme inexpérimenté et vous feront répéter toutes les étapes de nivellement et de référencement de base par téléphone, gaspillant ainsi un temps précieux. Vous devez fournir au technicien un diagnostic, pas une plainte.

Commencez par vérifier la base en mode hors tension. Avant d’affirmer que l’hydraulique échoue sous charge, exécutez une procédure de consignation/étiquetage stricte (LOTO). Confirmez et consignez qu’il n’y a aucune fuite hydraulique, aucun raccord suintant et aucune chute de pression lorsque le système est complètement hors tension. Démontrer que le système statique est parfait élimine la moitié de la liste de vérification du fabricant.

Séparez ensuite les indications numériques de la réalité physique. Le butoir arrière est une source de défaillance fréquente. Si ses doigts manquent leurs cibles, ne vous contentez pas de signaler une déviation dimensionnelle. Commandez manuellement le butoir arrière pour qu’il se rétracte complètement à sa position de recul maximal. Mesurez la distance réelle depuis ce point de butée fixe jusqu’au centre de l’outillage à l’aide d’un micromètre étalonné et photographiez l’affichage numérique du contrôleur. Si la mesure physique et la position affichée diffèrent à cette position zéro absolue, vous avez prouvé un désalignement de l’encodeur ou une courroie d’entraînement desserrée. Vous apportez alors une preuve irréfutable que le calcul interne de la machine est erroné.

L’installation comme premier acte d’artisanat, non comme une simple routine mécanique

Les listes de vérification standard considèrent souvent l’installation comme une routine mécanique — juste un obstacle à franchir avant le début réel de la production. Voir les choses ainsi, précipiter la stabilisation du bâti sur 24 heures ou forcer un réglage de nivellement grossier, peut déformer de manière permanente un bâti en fonte de 100 000 livres avant même la première pliure. Ce dommage devient inhérent à la structure de la machine, et le fabricant aura raison de le rattacher à votre installation.

Votre véritable premier acte d’artisanat n’est pas de former la première pièce, mais d’exécuter la procédure d’étalonnage précise qui empêche une telle défaillance. Vous avez fait bien plus qu’ancrer une machine au sol — vous avez établi une base de référence stable, documentée et multi-axes. En fournissant au technicien d’usine vos résultats hydrauliques statiques et vos comparaisons micrométriques physique/numérique, vous éliminez toute justification pour imputer la faute à votre atelier. Vous détenez une preuve concluante et quantitative que votre base est correcte et que l’équipement du fabricant est en cause.

Ne laissez pas un technicien au téléphone vous persuader de resserrer un autre boulon ‘ juste pour vérifier ’. Vous connaissez déjà les limites mécaniques. Isolez la machine, archivez vos relevés de référence et passez l’appel. Vous avez accompli le travail invisible nécessaire pour protéger le bâti ; il est maintenant temps pour le fabricant d’assumer sa responsabilité.
