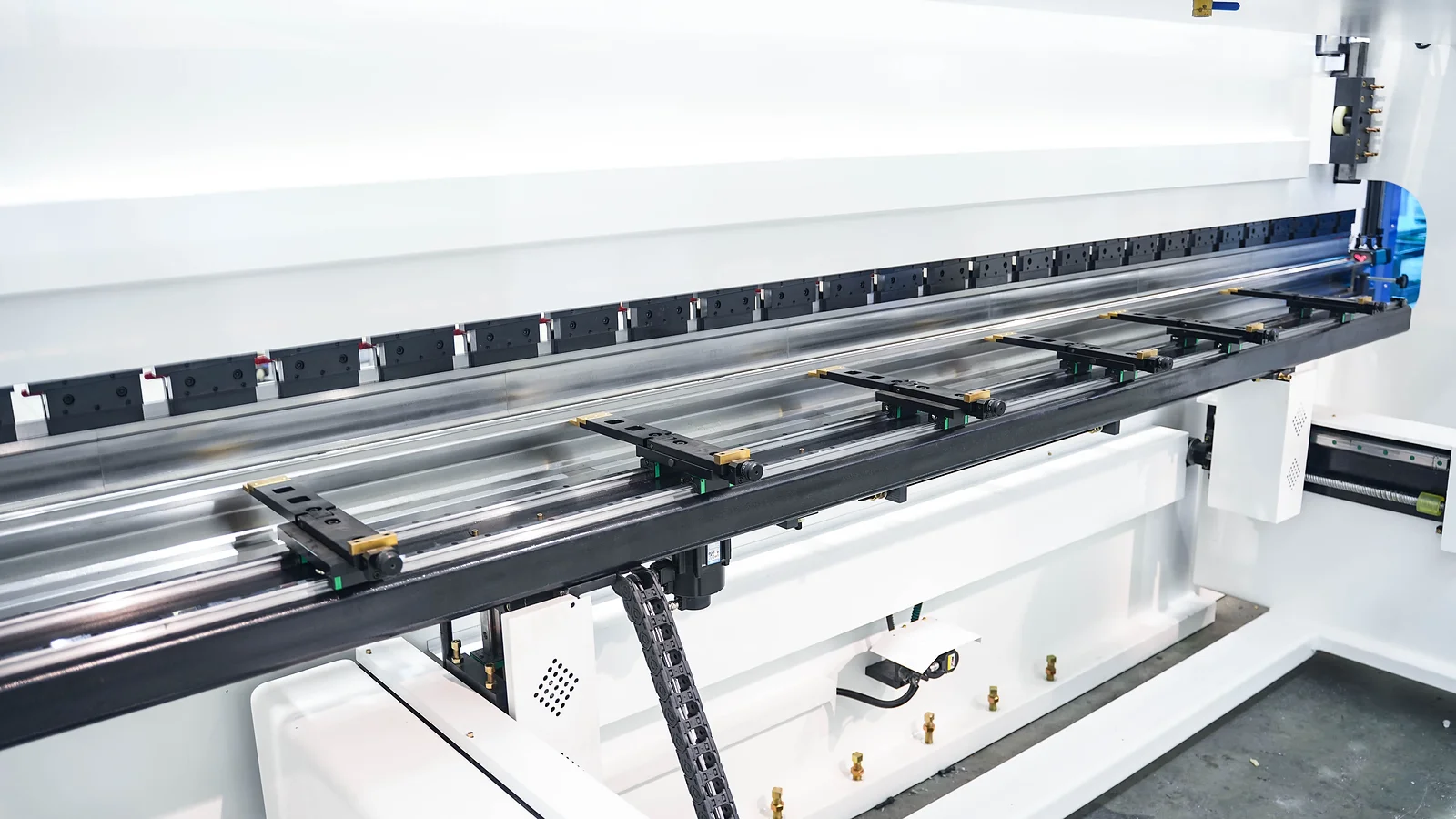

Passez devant n'importe quelle presse plieuse en difficulté, et vous verrez le même tas de honte à côté de la benne à ferraille. Il s'agit généralement d'une pile de pièces qui ont atteint le troisième ou quatrième pliage avant que quelqu'un ne réalise que les ailes ne s'aligneraient pas.

L'opérateur reste là, regardant du plan au râtelier à outils, à la recherche d'un poinçon qui correspond au dessin sur le papier. Il traite une machine hydraulique de 100 tonnes comme un jouet de tri de formes pour tout-petit.

Ce tas de ferraille existe parce que l'opérateur essaie d'associer des formes au lieu de résoudre une équation. Si vous voulez arrêter de deviner et commencer à plier, vous devez désapprendre l'instinct de faire confiance à vos yeux.

Article connexe : Comment fonctionne une presse plieuse

Pourquoi " associer la forme " est le moyen le plus rapide de ruiner la tôle

Le coût caché de la méthode de réglage par " essais et erreurs " dans l'atelier

Une pièce nécessite cinq pliages. L'opérateur saisit un poinçon à 90 degrés parce que le plan montre un angle de 90 degrés. Il appuie sur la pédale, vérifie le premier pli avec un rapporteur, ajuste la profondeur du coulisseau jusqu'à ce qu'il atteigne exactement 90 degrés, et lance la série. Le premier pli passe. Le deuxième pli passe. Mais au cinquième pli, la dimension globale est faussée d'un huitième de pouce.

Les essais et erreurs fonctionnent si vous fabriquez un support grossier pour un échappement de tracteur. Cela échoue lorsque vous exécutez une séquence de production où la tolérance de chaque pli affecte le suivant. Chaque fois qu'un opérateur ajuste la profondeur du coulisseau pour forcer une mauvaise combinaison d'outils à atteindre un angle, il modifie la quantité de matériau entraînée dans la matrice. Cela étire le développé, désalignant tous les pliages ultérieurs. Le réglage initial semblait être un succès, mais ce n'était qu'un échec différé.

Pourquoi choisir des outils basés sur ce qui semble visuellement correct conduit à des pièces fissurées

Regardez attentivement une configuration de pliage en l'air standard. Le poinçon pousse la tôle vers le bas dans un canal en V vide. L'amateur suppose que la pointe du poinçon forme le coin intérieur du métal. Si le plan demande un coin vif, il saisit un poinçon pointu.

Mais dans le pliage en l'air — qui représente la grande majorité des travaux de tôlerie modernes — le métal ne touche jamais le fond de la matrice. La tôle est suspendue entre les deux épaulements supérieurs de la matrice en V et la pointe du poinçon. L'ouverture de la matrice, et non le poinçon, dicte le rayon de pliage. Si vous placez une pièce d'acier de calibre 11 sur une large matrice en V et que vous la frappez avec un poinçon tranchant comme un rasoir, vous n'obtiendrez pas un pli net. Le matériau fera un pont au-dessus de cette large ouverture et formera un grand rayon arrondi. Si vous forcez un poinçon pointu dans une matrice en V étroite pour correspondre à un rayon serré sur une pièce de tôle épaisse, l'extérieur du pli se fracturera.

Il y a une exception. Si vous faites du pliage en fond de matrice ou de la frappe — où la machine utilise un tonnage massif pour estamper complètement le métal dans la matrice — le nez du poinçon imprime sa forme dans le métal. Mais le pliage en l'air repose sur l'effet de levier, pas sur la force brute. Dans le pliage en l'air, la matrice en V est le point d'appui, et le poinçon n'est que le levier.

Passer de la consultation de catalogue à l'ingénierie inverse

Une règle empirique largement utilisée dit que le rayon de pliage intérieur minimum en pliage en l'air est d'environ une épaisseur de matériau. Cette règle ne provient pas d'un catalogue d'outillage. Elle provient des limites physiques de l'acier.

Considérez cela comme l'accordage d'une guitare. Vous ne choisissez pas une corde parce qu'elle ressemble à une note Do. Vous choisissez un tirant de corde, appliquez une tension spécifique, et la note devient le résultat inévitable de ces propriétés physiques. L'outillage fonctionne de la même manière. L'épaisseur du matériau est votre corde de départ. L'ouverture de la matrice en V est la tension. L'angle et le rayon sont simplement les notes qui résonnent lorsque la presse fonctionne.

Vous devez arrêter de demander quel poinçon ressemble au dessin. Vous devez commencer à demander quel rayon votre épaisseur de matériau et votre ouverture en V vont forcer à exister. Une fois que vous acceptez que la matrice est un multiplicateur mathématique plutôt qu'un berceau cosmétique, le réglage cesse d'être un mystère. Vous ne devinez plus. Vous faites de l'ingénierie inverse sur le pliage, de bas en haut.

La réalité du pliage en l'air : votre matrice dicte le rayon, pas votre poinçon

L'habitude la plus difficile à briser dans l'atelier est de faire plus confiance à vos yeux qu'à la physique de la machine. Si vous voulez contrôler le métal, vous devez arrêter de regarder la forme des outils et commencer à regarder l'espace vide entre eux.

Attendez, la pointe du poinçon ne définit-elle pas la courbe du pli ?

Donnez à un opérateur débutant une pièce d'acier doux de 1/4 de pouce et demandez un pli avec un rayon intérieur de 1/32 de pouce. Presque à chaque fois, il ira au râtelier et saisira un poinçon avec une pointe de 1/32 de pouce. Il suppose que l'outil pointu estampillera un coin vif.

Lorsque le coulisseau descend dans une matrice en V standard de 2 pouces, le métal ne s'enroule pas étroitement autour de cette pointe acérée. Au lieu de cela, la tôle épaisse fait un pont au-dessus des larges épaulements de la matrice. Le poinçon pointu agit comme un ciseau, creusant une rainure profonde au centre de la ligne de pliage, tandis que le rayon intérieur réel flotte à environ 5/16 de pouce. L'opérateur a ruiné l'intégrité structurelle de la pièce, et il n'a toujours pas atteint le rayon.

Le poinçon n'est pas la variable maîtresse ; c'est une contrainte. Son rôle principal est de pousser le matériau dans la matrice sans interférer avec la courbe naturelle que la matrice tente de créer. Le rayon du nez du poinçon doit être aussi proche que possible du rayon de pliage naturel « flotté » sans le dépasser. Si la pointe du poinçon est plus grande que le rayon naturel, elle force le métal à sortir de sa courbe prévue, créant un pli bombé et imprécis. S'il est trop pointu, il pénètre l'axe neutre du matériau. Le poinçon ne dicte pas la courbe, il s'y conforme simplement.

Pliage en l'air vs frappe : comprendre comment le métal se forme réellement dans l'espace libre

La frappe d'une pièce en acier de calibre 10 nécessite environ quatre à cinq fois la force nécessaire pour plier exactement la même pièce en l'air. Cette augmentation massive de la force requise révèle la différence mécanique fondamentale entre les deux méthodes.

La frappe force la tôle à entrer physiquement en contact avec le fond de la matrice en V, comprimant le matériau jusqu'à ce qu'il corresponde exactement à la forme de la pointe du poinçon. C'est de la géométrie par force brute. Le pliage en l'air, en revanche, forme le métal entièrement dans un espace ouvert. La tôle ne touche que trois points : les deux épaulements supérieurs de la matrice en V et la pointe du poinçon. Le métal est suspendu au-dessus d'un vide.

Comme le métal n'est pas soutenu, le pli est produit par effet de levier. À mesure que le poinçon descend, le matériau cède et forme naturellement un arc entre les deux épaulements de la matrice. Cela crée un retour élastique — la tendance du matériau à revenir vers une forme plate une fois que le poinçon se rétracte. Vous ne forcez pas une forme emboutie en place ; vous étirez une fibre au-dessus d'une ouverture. La capacité de la tôle à se détendre après le retrait de la charge signifie que la pièce finale est un problème de mémoire de matériau, et pas seulement un problème de géométrie. La largeur de cette ouverture contrôle finalement la façon dont le matériau se courbe.

Comment la taille de l'ouverture de la matrice contrôle mathématiquement votre rayon de pliage intérieur final

Une ouverture de matrice réglée à 8 fois l'épaisseur du matériau maintiendra une variation angulaire d'environ ±1 à ±1,5 degrés sur une série de production. Réduisez cette ouverture de matrice à 6 fois l'épaisseur du matériau pour forcer un rayon plus serré, et la variation doublera pour atteindre environ 3 degrés.

Le rayon intérieur en pliage en l'air est contrôlé par un rapport mathématique strict : pour l'acier doux, le rayon se formera naturellement à environ 16 % de l'ouverture de la matrice en V. Si vous utilisez une matrice de 1 pouce, votre rayon intérieur se stabilisera à environ 0,160 pouce, peu importe si votre pointe de poinçon est de 0,030 ou 0,125. Les opérateurs essaient souvent de contourner ce calcul. Ils voient un plan qui demande un rayon serré sur un matériau épais et passent à une matrice en V plus étroite pour réduire la règle des 16 % à une valeur plus petite.

Les ouvertures de matrice plus petites nécessitent beaucoup plus de tonnage pour plier la même tôle, augmentant l'usure de la presse plieuse et de l'outillage. Pire encore, elles amplifient chaque incohérence microscopique du matériau. Un petit changement dans l'épaisseur du matériau, la résistance à la traction ou le sens du grain sur une matrice étroite peut éloigner considérablement l'angle final de la cible. Le pliage à angle vif est un combat que vous devriez éviter à moins que cela ne soit absolument nécessaire. La véritable décision concernant l'outillage n'est jamais simplement " quel rayon est-ce que je veux ? ". C'est un compromis calculé : quelle dispersion d'angle êtes-vous prêt à accepter pour y parvenir ?

Dimensionnement de la matrice en V : La " règle de 8 " et le piège du tonnage

Regardez un tableau d'atelier standard pour le pliage d'acier doux de 1/8 de pouce. Il ne vous donnera pas une largeur de matrice mathématiquement parfaite. Au lieu de cela, il recommande une plage d'ouvertures en V, généralement de 0,75 à 1,0 pouce. Vous ne choisissez pas un chiffre magique ; vous sélectionnez une fenêtre qui équilibre votre rayon intérieur cible par rapport à la longueur de la bride et à la force de la machine. L'ouverture de la matrice est votre multiplicateur mécanique, et la dimensionner correctement signifie penser en termes de contraintes concurrentes plutôt qu'en géométrie pure. Si vous comprenez l'effet de levier, vous comprenez le réglage. Mais comment le 8x est-il devenu la référence de l'industrie en premier lieu ?

Pourquoi 8x l'épaisseur du matériau est le nombre d'or pour l'acier doux standard

Prenez une plaque de 1/4 de pouce et multipliez son épaisseur par huit. Cela vous donne une matrice en V de 2 pouces. À ce rapport spécifique, la tôle a juste assez d'espace pour céder en douceur sans se fracturer, et la presse plieuse n'a pas à lutter pour effectuer le pliage. Le multiplicateur 8x est le point idéal où le tonnage requis et le rayon flotté naturel s'alignent pour l'acier doux standard.

Ce rapport est un point de départ, pas une règle universelle. Si vous passez à une tôle fine de calibre 20, vous réduirez probablement ce rapport à 6x l'épaisseur simplement pour éviter que les brides courtes ne glissent dans l'ouverture. Si vous passez à une plaque d'un demi-pouce, vous devez élargir la matrice à 10x ou 12x l'épaisseur car les besoins en force ne s'échelonnent plus proprement et le matériau lourd résiste fortement au pliage. Pour les ateliers qui font régulièrement face à ces scénarios de pliage plus lourds, une solution de pliage CNC telle que celle d'ADH Machine Tool Grande plieuse devient une étape suivante pratique. La règle de 8 maintient votre base de référence en sécurité, mais que se passe-t-il lorsqu'un plan nécessite un rayon plus serré et que vous choisissez de modifier le rapport ?

Qu'arrive-t-il à la précision du pliage lorsque vous forcez un métal épais dans une matrice étroite

Imaginez plier cette même plaque de 1/4 de pouce sur une matrice de 1 pouce pour forcer un coin plus vif. Vous avez réduit le rapport de la matrice à 4x. Avant même que le tonnage ne devienne un problème, la géométrie joue contre vous. Une limite souvent négligée dans le choix de la matrice est la longueur minimale de la bride, qui doit être d'au moins 70 % à 77 % de l'ouverture en V juste pour reposer solidement sur l'outillage. Si vous réduisez la matrice pour obtenir un rayon serré mais que la bride est trop courte, la pièce glisse dans l'ouverture en V et gâche le pliage avant même qu'il ne commence.

Même si la bride est assez longue pour combler l'espace, forcer un métal épais dans une ouverture étroite amplifie chaque défaut microscopique de l'acier. Un point dur dans le grain ou une variation d'un millième de pouce dans l'épaisseur de la tôle peut éloigner l'angle final de la cible. Vous échangez la stabilité contre un coin vif, mais quel est le coût pour l'équipement qui actionne le poinçon ?

Le compromis sur le tonnage : réduire l'ouverture de la matrice vs surcharger les limites de votre machine

La force de pliage est proportionnelle au carré de l'épaisseur du matériau divisé par l'ouverture en V. Ce calcul peut piéger les imprudents. Si vous prenez votre plaque de 1/4 de pouce et réduisez la matrice en V de 2 pouces à 1,5 pouce, vous n'avez pas seulement augmenté le tonnage requis d'une petite quantité. Comme l'ouverture en V est le dénominateur dans la formule, sa réduction fait augmenter la force de pliage requise de manière non linéaire.

Un changement de matrice apparemment modeste peut surprendre et surcharger une machine, enfonçant le poinçon dans les épaulements de la matrice ou endommageant le système hydraulique. L'ouverture en V remplit deux fonctions simultanément : elle définit le rayon intérieur et établit l'effet de levier mécanique qui contrôle le tonnage. Choisir la plus petite matrice adaptée à la pièce est un moyen sûr de briser l'outillage. Une fois la matrice dimensionnée pour supporter la force et soutenir le métal, comment choisir le poinçon pour gérer l'inévitable retour élastique ?

Sélection du poinçon : angles, jeux et gestion du retour élastique

Vous avez dimensionné la matrice en V. Le tonnage est sécurisé et le rayon flottant est fixé par le calcul. Maintenant, il vous faut un outil supérieur. L'instinct pousse à ouvrir un catalogue d'outillage, trouver la forme qui ressemble à la pièce finale et la boulonner sur le coulisseau. Cet instinct produit des rebuts. En pliage en l'air, le poinçon n'est pas un moule. C'est un outil de dégagement et un compensateur de retour élastique. Mais si le poinçon n'est pas un moule, que fait-il exactement ?

Si vous avez besoin d'un pli à 90 degrés, pourquoi ne pouvez-vous pas utiliser un poinçon à 90 degrés ?

Observez un débutant installer un poinçon à 90 degrés et une matrice à 90 degrés pour plier de l'acier laminé à froid de calibre 14. Le coulisseau descend, arrive parfaitement en fin de course, puis remonte. Le métal se détend jusqu'à 92 degrés. L'opérateur regarde la pièce avec confusion car l'outillage correspondait parfaitement au plan.

Le métal est élastique. Lorsque vous pliez une tôle, les fibres intérieures se compriment et les fibres extérieures s'étirent. Lorsque vous relâchez la pression, ces fibres étirées reviennent vers leur état plat d'origine. C'est le retour élastique. Si votre poinçon est usiné exactement à 90 degrés, vous ne pouvez physiquement pas pousser le métal au-delà de 90 degrés pour compenser. Les faces inclinées du poinçon entreront en contact avec la tôle et agiront comme un mur, arrêtant la course.

Vous n'achetez pas un poinçon pour correspondre au plan ; vous achetez un poinçon pour correspondre au surpliage. Alors, de combien d'espace avez-vous réellement besoin pour ce surpliage ?

Adapter les angles du poinçon à la mémoire du matériau et au comportement du retour élastique

L'acier doux standard revient généralement de 1 à 2 degrés. L'acier inoxydable résistera de 2 à 3 degrés. L'aluminium peut revenir encore plus, selon son état métallurgique. Pour produire un pli à 90 degrés dans de l'acier doux, vous devez plier le métal à 88 degrés. Pour atteindre 88 degrés, votre poinçon doit être plus étroit que 88 degrés pour fournir le jeu nécessaire.

C'est pourquoi le poinçon standard dans la plupart des ateliers est à 85 degrés. Ce dégagement de 5 degrés donne au coulisseau l'espace nécessaire pour enfoncer le nez plus profondément dans la matrice en V, en surpliant la tôle juste assez pour que, lorsque la pression est relâchée, le métal se détende exactement à angle droit.

L'angle du poinçon est simplement un espace vide à travers lequel le métal peut se déplacer.

Mais l'angle n'est que la moitié de l'équation du jeu. À mesure que la tôle se replie autour du poinçon, les ailes de retour peuvent pivoter vers l'intérieur et entrer en collision avec le corps de l'outil. Les débutants gaspillent souvent de l'argent dans des poinçons col de cygne coûteux à grand dégagement pour de simples plis en L, supposant qu'un outil spécialisé garantit un meilleur résultat. Un col de cygne est uniquement un outil d'évitement de collision pour les profils en U étroits. Vous ne payez pour ce dégagement profond que lorsque l'encombrement de la pièce prouve que vous en avez besoin. Si le corps du poinçon ne sert qu'au dégagement, le rayon de pointe a-t-il une importance, ou pouvez-vous utiliser une arête vive pour tout ?

La limite du rayon de pointe du poinçon : à quel point est-ce trop tranchant avant de couper le métal ?

Enfoncez une pointe de poinçon de 1/32 de pouce dans une plaque de 1/4 de pouce. Vous n'obtiendrez pas un rayon serré ; vous obtiendrez une tranchée.

La pointe du poinçon doit pousser contre le matériau avec suffisamment de force pour surmonter sa limite d'élasticité. Si le rayon de la pointe est trop petit par rapport à l'épaisseur du matériau, la force de pliage est concentrée sur une surface microscopique. Le poinçon cesse de plier l'acier et commence à le frapper, creusant une rainure dans le rayon intérieur. Cela fracture la structure du grain et fragilise la pièce. La pointe du poinçon ne détermine pas le rayon final en pliage en l'air — c'est la matrice qui le fait — mais une pointe trop tranchante prendra le dessus sur le processus et ruinera le métal avant que la matrice ne puisse faire son travail.

Une base de référence sûre consiste à maintenir le rayon de la pointe du poinçon approximativement égal ou légèrement inférieur à l'épaisseur du matériau, mais jamais si tranchant qu'il pénètre la surface. Si vous pliez en l'air de l'acier de 1/8 de pouce, une pointe de poinçon de 0,062 pouce applique la force en douceur sans percer la surface. Vous avez dimensionné la matrice pour contrôler le rayon et sélectionné un poinçon pour gérer le retour élastique sans trancher la tôle. Mais que se passe-t-il lorsque les règles standard s'effondrent complètement ?

Lorsque la configuration d'outillage "standard" échoue

Vous avez appris les règles de base : le multiplicateur 8x pour dimensionner la matrice en V et la logique de jeu pour sélectionner le poinçon. Ce sont les lois de l'atelier, et elles fonctionnent à merveille lorsque le métal est prévisible. Mais les lois ne gouvernent que les obéissants.

Imaginez traiter votre presse plieuse comme un grille-pain. Vous laissez votre outillage préféré sur le banc, réglez le tonnage et attendez des pièces parfaites à chaque fois. Cela fonctionne bien si vous ne pliez que de l'acier laminé à froid de calibre 14 avec de larges ailes. La fabrication, cependant, est rarement aussi polie. Dès qu'un ingénieur spécifie un matériau trempé ou une aile trop courte pour couvrir votre configuration standard, vos outils universels deviennent un handicap.

Le calcul n'a pas changé, mais les variables sont devenues impitoyables.

Comment les matériaux à haute résistance poussent les outils standard au-delà de leur plage idéale

L'acier doux standard vous donne un retour élastique prévisible d'un ou deux degrés. L'acier à haute résistance repoussera de cinq degrés, parfois plus. Une telle mémoire élastique modifie toute l'équation du jeu.

Si vous essayez de plier de l'acier à haute résistance à 90 degrés avec une matrice standard de 88 degrés et un poinçon de 85 degrés, cela ne fonctionnera pas. Le coulisseau descendra, l'outillage arrivera en butée et le tonnage atteindra son maximum. Pourtant, lorsque la pression sera relâchée, la pièce reviendra obstinément à 93 degrés.

Vous manquez tout simplement d'espace.

Pour surmonter un tel retour élastique, vous avez besoin d'une capacité de surpliage extrême. C'est là que les outils standard doivent être retirés de la machine. Vous pourriez avoir besoin d'un poinçon de 80 degrés associé à une matrice de 80 degrés simplement pour donner au métal suffisamment d'espace physique pour dépasser les 90 degrés. Un matériau à haute résistance ne demande pas seulement plus de force brute à l'hydraulique. Il nécessite également une piste géométrique plus large pour pouvoir s'étirer et revenir en place.

Le danger d'utiliser une matrice " favorite " pour plusieurs plages d'épaisseur

Chaque atelier a une matrice en V préférée. Elle reste dans le banc pendant des jours, traitant du calibre 16, du calibre 11 et peut-être même une pièce occasionnelle de plaque de 1/4 de pouce si l'opérateur se sent chanceux. Éviter les changements d'outils permet de gagner du temps de réglage au départ. C'est aussi un piège.

Utiliser une seule matrice pour plusieurs plages d'épaisseur perturbe la relation fondamentale entre le métal et votre multiplicateur mécanique.

Passez une tôle fine sur une matrice large destinée à une plaque épaisse, et le métal aura trop d'espace. Le rayon intérieur devient imprévisible, votre tolérance de pliage se transforme en jeu de devinettes et vos dimensions finales dérivent. Forcez une plaque épaisse dans une matrice étroite destinée à une tôle fine, et le tonnage augmente de manière non linéaire. Vous ne pliez plus le métal ; vous essayez de l'extruder. Le temps gagné en évitant un changement d'outil est immédiatement perdu à corriger des angles incohérents et à mettre au rebut des pièces qui échouent au contrôle qualité.

La commodité est l'ennemie de la précision.

Les ailes très courtes et le besoin soudain de matrices aiguës ou spécialisées

Parfois, le matériau est tout à fait conforme, mais la géométrie est impitoyable. Une aile doit physiquement franchir l'ouverture de la matrice en V pour se plier. Si le dessin spécifie une aile plus courte que 70 pour cent de la largeur de votre matrice, le bord glissera de l'épaulement et tombera dans la tranchée.

Vous ne pouvez pas contourner cette géométrie.

Pour soutenir cette aile courte, votre instinct immédiat est de réduire l'ouverture de la matrice en V. Mais comme indiqué précédemment, réduire la taille de la matrice augmente fortement le tonnage requis et réduit le rayon intérieur, ce qui peut fracturer la structure du grain du métal. Ce piège géométrique impose un changement complet de processus. Vous devrez peut-être passer à une matrice aiguë simplement pour soutenir la tôle, ou utiliser des outils de sertissage spécialisés pour pré-plier le bord. Une aile courte n'est pas un inconvénient mineur. C'est une limite stricte qui détermine votre outillage avant même que le coulisseau ne bouge.

Le protocole d'outillage " La pièce d'abord " : votre séquence de décision de pré-pliage

Lorsque les règles standard échouent et que le métal résiste, les apprentis paniquent. Ils commencent à chercher dans les catalogues d'outillage une matrice aiguë magique ou une formule cachée qui sauvera le réglage. Mais la réponse à une géométrie hostile n'est pas un outil spécialisé, c'est une séquence spécialisée.

Vous ne réparez pas un pliage complexe en essayant des formes d'outils aléatoires. Vous le réparez en faisant de l'ingénierie inverse sur le dessin.

Cela nécessite d'abandonner l'habitude de regarder une pièce et de deviner quel poinçon correspond à son profil. Au lieu de cela, vous devez utiliser le protocole « la pièce d'abord » : un ordre d'opérations strict et non négociable dans lequel l'épaisseur du matériau et le rayon cible déterminent la matrice, et la matrice détermine tout le reste. Si vous suivez cette séquence, vous saurez exactement quand un outil standard fonctionnera, quand un outil spécialisé est requis et quand une pièce est physiquement impossible à plier sur votre machine.

Pour un examen plus approfondi de la façon dont cette séquence de décision se traduit par une sélection réelle de poinçons et de matrices, l'expertise en pliage axée sur la commande numérique d'ADH Machine Tool fait de son guide sélection des outillages pour presse plieuse un compagnon utile à la méthode « la pièce d'abord ».

Étape 1 : Déterminez le rayon intérieur requis directement à partir des spécifications du dessin

Ignorez la machine. Ignorez le râtelier à outils. Regardez le plan.

L'ingénieur a spécifié un rayon de pliage intérieur particulier, et ce nombre est votre référence absolue. Si le dessin exige un rayon intérieur de 0,125 pouce sur de l'acier de calibre 11, c'est la seule variable qui compte pour le moment. Les amateurs regardent un dessin et demandent immédiatement : " Quel poinçon permet d'obtenir cette forme ? " Les professionnels regardent le dessin et demandent : " Quelle ouverture de matrice produira naturellement ce rayon ? "

Le plan n'est pas une suggestion. C'est un objectif mathématique. Vous ne pouvez pas l'atteindre si vous surveillez le coulisseau au lieu des spécifications.

Étape 2 : Calculez l'ouverture de matrice en V idéale et vérifiez vos limites de tonnage

Une fois que vous avez le rayon cible, calculez l'ouverture de matrice nécessaire pour l'obtenir.

Plutôt que de vous fier uniquement au multiplicateur standard de 8 fois l'épaisseur du matériau, vous pouvez utiliser des formules spécialisées pour un pliage à rayon précis. Une base de référence fiable utilisée par les fabricants d'outillage tels que Wilson Tool indique que le rayon intérieur cible plus l'épaisseur du matériau multipliée par 2,2 est égal à l'ouverture en V idéale. $$R+MT\times 2.2=V$$Cette équation lie directement la matrice à l'épaisseur du matériau et au rayon requis, démontrant une fois de plus que le poinçon ne contrôle pas le pliage.

Pour les lecteurs comparant les configurations de pliage aux options d'équipement de tôlerie plus larges, le portefeuille axé sur la commande numérique (CNC) d'ADH Machine Tool inclut le pliage ainsi que la découpe, le rainurage, le cisaillage et l'automatisation, faisant de son brochures téléchargeables une référence utile lorsque vous avez besoin de matériaux concrets sur les machines et les processus en plus de vos calculs de matrice en V.

Calculez cette ouverture en V, puis vérifiez immédiatement votre tableau de tonnage. Si la largeur de matrice requise est si étroite qu'elle pousse le tonnage au-delà de la limite de fonctionnement sûre de votre presse, vous faites face à un arrêt brutal. Vous devez soit négocier un rayon plus grand avec le service d'ingénierie pour permettre une matrice plus large, soit risquer de faire sauter les joints de vos vérins hydrauliques. Les mathématiques protègent la machine.

Si cette vérification du tonnage soulève des doutes quant à la capacité de la machine, au choix de la matrice ou à la sécurité d'une configuration de pliage différente, ADH Machine Tool peut vous aider à examiner l'application du point de vue d'une presse plieuse CNC et du traitement de la tôle ; contacter l’équipe pour discuter des exigences du travail avant de valider l'outillage.

Étape 3 : Sélectionnez un poinçon qui respecte la géométrie de la pièce et compense le retour élastique

La matrice est en place. Le rayon est fixe. Le tonnage est sûr. Maintenant, et seulement maintenant, vous sélectionnez un poinçon.

Son travail est simple : pousser le métal dans la matrice, gérer le retour élastique et rester à l'écart de la pièce. Si vous pliez de l'acier à haute résistance qui présente un retour élastique de cinq degrés, choisissez un poinçon aigu capable de pousser le matériau au-delà de 90 degrés sans toucher le fond de la matrice en V.

La géométrie dicte souvent le choix ici. Si la pièce comporte plusieurs plis dans une séquence serrée, le " meilleur " poinçon n'est pas celui qui semble le meilleur sur papier. C'est celui qui dispose d'assez de dégagement — comme un poinçon col de cygne — pour éviter les brides précédemment formées sans collision. Le pliage par étapes vous permet de produire plusieurs plis en une seule manipulation, mais seulement si vous effectuez une rétro-ingénierie du profil du poinçon pour travailler tout au long de la séquence de flux de travail. Pour des travaux de pliage plus longs ou plus complexes où la capacité CNC coordonnée devient une partie de cette séquence, le solution de presse plieuse tandem d'ADH Machine Tool est une considération pertinente. Le poinçon n'est pas le maître du rayon ; il n'est que le véhicule qui transmet la force.

Documenter la géométrie exacte de l'outil afin que le travail suivant soit exécuté correctement dès la première fois

Obtenir l'angle parfait sur une pièce difficile est une victoire, mais si vous n'enregistrez pas comment vous y êtes parvenu, vous avez simplement eu de la chance.

Même avec un protocole sans faille, certains lots nécessiteront trois à cinq essais de pliage pour ajuster l'angle exact. C'est là que la rétro-ingénierie s'arrête et que la validation du processus commence. Vous compensez de légères variations dans le grain du matériau, l'usure de la machine et le retour élastique. Une fois que cette pièce réussit l'inspection, la configuration doit être fixée en place.

Documentez la largeur exacte de la matrice en V, l'angle du poinçon, le rayon de la pointe et les positions spécifiques des outils sur le banc. L'outillage rectifié avec précision peut atteindre des tolérances critiques d'environ ±0,0008 pouce, et les presses plieuses CNC haut de gamme peuvent maintenir des angles à ±0,1 degré. Mais cette répétabilité ne signifie absolument rien si l'opérateur suivant saisit un poinçon légèrement différent parce qu'il se fie à sa mémoire. Pour les ateliers qui standardisent ce type de flux de travail de pliage documenté et répétable, ADH Machine Tool presse plieuse CNC s'intègre naturellement dans la couche d'équipement, avec une capacité de pliage basée sur CNC conçue pour les environnements de production de précision. Une configuration sans documentation est un tas de ferraille qui attend le quart de travail de demain. Notez-le, verrouillez-le et transformez vos calculs durement acquis en un atout permanent.
