I. Introduction

Dans le domaine de la fabrication de tôles, comprendre le concept de retrait de tôle est essentiel pour obtenir des plis précis et des résultats de haute qualité. Ce guide va approfondir la définition du retrait de tôle, ses méthodes de calcul et les termes associés, afin de vous fournir les connaissances nécessaires pour exceller dans vos projets de travail des métaux.

II. Qu’est-ce que le retrait de tôle ?

1. Définition du retrait

Avant de comprendre le retrait de tôle, il est important de connaître les définitions de la ligne de moulage et de la ligne de pliage :

• La ligne de pliage fait référence à la ligne droite présente des deux côtés des plaques pliées et se situe à l’intersection de la zone de pliage et du bord du rebord.
• La ligne de moulage fait référence à la ligne droite formée à l’intersection des surfaces extérieures de deux rebords pliés et peut être une ligne de moulage extérieure ou intérieure.

Le retrait de tôle désigne la distance entre la ligne de pliage et le point où le métal commence à se plier. Il est également décrit comme la différence entre la longueur de la ligne de moulage et la longueur du rebord. C’est aussi un facteur crucial dans la fabrication de tôles. Dans un pli à 90 degrés, la valeur du retrait est égale au rayon de pliage plus l’épaisseur de la tôle.

Pour rendre cela moins abstrait, visualisons une coupe transversale d’une pièce pliée finie :

• Point d’intersection imaginaire : imaginez prolonger indéfiniment les surfaces extérieures de deux plans pliés — elles se rencontreront en un point théorique et net. Bien que ce point n’existe pas physiquement, dans les dessins et calculs, il sert de point de référence pour toutes les mesures dimensionnelles externes.
• Point tangent : c’est l’endroit où l’arc du pli rencontre et est tangent au rebord droit. En d’autres termes, c’est la limite précise où le " droit " se termine et où le " pli " commence.
• Retrait : la distance mesurée depuis ce " point net imaginaire ", le long de la surface extérieure du rebord, jusqu’au point exact où le pli commence.

En connaissant la taille du retrait, nous pouvons déterminer la position tangentielle de pliage de la pièce. Le retrait joue un rôle crucial dans la conception de la pièce. Si la pièce doit être pliée plusieurs fois, le retrait doit être soustrait pour chaque pli.

Il est important de noter que le tolérance de pliage et déduction de pliage peut varier en fonction des changements de la valeur du facteur K, mais le retrait reste constant quel que soit le changement du facteur K. Le facteur K est le rapport entre l’épaisseur du métal plié et ce que l’on appelle “ l’axe neutre ”.”

2. Le prix élevé de la négligence

Considérer le retrait comme un simple paramètre de calcul est souvent le premier pas vers l’échec d’un projet. Un calcul incorrect du retrait peut déclencher une réaction en chaîne d’erreurs coûteuses qui vont bien au-delà du prix d’une seule pièce mise au rebut.

(1) Impact quantifiable

Si le retrait est incorrect, les lignes de pliage seront mal positionnées, entraînant une longueur finale de rebord hors tolérance. Les conséquences directes incluent :

1) Dimensions hors tolérance et échecs d’assemblage : la pièce ne s’adaptera pas aux autres composants. Dans des assemblages complexes, même une légère déviation peut entraîner la mise au rebut de l’ensemble du produit.

2）Déchets de matériaux irréversibles : En particulier avec des matériaux coûteux comme l’acier inoxydable, les alliages de titane ou l’aluminium de qualité aéronautique, chaque erreur de pliage peut rendre une tôle de grande valeur totalement inutilisable.

3）Explosion des coûts de traitement secondaire : Même de petites erreurs peuvent nécessiter un important travail manuel de reprise, de meulage ou de remodelage par des techniciens qualifiés. Cela augmente les coûts de main-d’œuvre et monopolise un temps machine précieux — un double coup coûteux.

（2）Lien avec l’efficacité : Un recul précis est la base d’une productivité élevée

Les calculs précis du recul sont directement liés au rendement au premier passage (FPY) — le pourcentage de produits qui répondent aux normes de qualité sans reprise. Le FPY est un indicateur clé de l’efficacité de fabrication.

1）Amélioration du FPY : Un recul précis garantit que le patron à plat est correct dès le départ, minimisant les interruptions causées par les reprises et améliorant considérablement le FPY.

2）Éviter les goulots d’étranglement de production : Les pièces reprises perturbent le flux de travail, consomment des ressources et retardent les opérations suivantes, réduisant l’efficacité globale de la ligne et le rendement.

3）Prévenir les retards de projet : Dans des délais de livraison serrés, les essais répétés et les reprises dus à des imprécisions de pliage figurent parmi les principales causes de délais dépassés. Dans les cas graves, cela peut nuire à la confiance des clients et à la réputation de la marque.

3. La triade essentielle : recul vs. tolérance de pliage vs. déduction de pliage

Le recul, la tolérance de pliage et la déduction de pliage sont les trois concepts les plus fondamentaux — et les plus souvent confondus — dans le calcul des patrons à plat. Chacun joue un rôle distinct, mais tous sont interconnectés, garantissant une traduction précise du dessin à la pièce finie.

(2) Deux approches courantes de calcul

1) Méthode d’addition : mesurer la longueur de chaque bride jusqu’à son point tangent, puis ajouter la BA. Dans ce cas, le recul (setback) est utilisé pour revenir de la dimension extérieure à la position tangentielle de la bride.

2) Méthode de soustraction : additionner les deux dimensions extérieures et soustraire le BD pour obtenir la longueur à plat. Comme le BD inclut deux fois le SB, le recul est une variable clé dans cette formule.

Le recul agit comme un pont géométrique, la BA quantifie la longueur d’arc physique, et le BD est le calcul simplifié qui les relie. Si une variable est erronée, toute la chaîne dimensionnelle s’effondre. La précision du recul est la première garantie pour une conception et une fabrication de tôles sans défaut.

(3) Comment les trois fonctionnent ensemble ?

Considérons le calcul de la longueur à plat pour un composant en forme de V :

1) Logique d’addition – en utilisant la tolérance de pliage (BA) :

Additionner les longueurs des deux brides droites, puis inclure la longueur développée réelle du pli (BA).

Longueur à plat = Segment droit de la bride 1 + Segment droit de la bride 2 + Tolérance de pliage (BA)

Ici, le rôle du recul est de le soustraire de la dimension extérieure totale, ce qui donne la longueur exacte à plat de chaque bride.

2) Méthode de soustraction – en utilisant la déduction de pliage (BD) :

Mesurer directement les longueurs extérieures combinées des deux brides prolongées jusqu’à leur point d’intersection imaginaire, puis soustraire une valeur de déduction consolidée (BD) pour tenir compte du “gain” de matière pendant le pliage.

Longueur à plat = (Dimension extérieure 1 + Dimension extérieure 2) - Déduction de pliage (BD)

Le recul forme la référence géométrique, la tolérance de pliage quantifie le changement physique du matériau dans la zone de pli, et la déduction de pliage regroupe les deux premières dans une équation pratique et adaptée à la production.

Les trois sont essentiels, formant ensemble la base théorique d’un développement précis des patrons plats en tôle. Une compréhension approfondie et un calcul précis du recul constituent la première — et la plus critique — étape vers une fabrication de tôles efficace, économique et de haute qualité.

III. Calcul du recul en tôlerie

Le calcul précis du recul en tôlerie nécessite de prendre en compte plusieurs facteurs, notamment l’épaisseur du matériau, le rayon de pliage et l’angle de pliage.

La différence entre les reculs intérieur et extérieur réside dans leurs points de référence :

Le recul extérieur (OSSB) est basé sur l’angle vif imaginaire de la surface extérieure, généralement utilisé dans les calculs de patrons plats.

Le recul intérieur (ISSB) est basé sur l’angle vif imaginaire de la surface intérieure, souvent utilisé pour la conception de cavités internes et de pièces d’assemblage.

En termes simples : l’OSSB définit le squelette de contrôle ; l’ISSB définit la cavité de contrôle.

1. Calcul du recul extérieur

Recul extérieur (OSSB) = Tan (A/2) × (T+R)

Où A est l’angle de pliage, T est l’épaisseur de la tôle, et R est le rayon intérieur de pliage.

2. Calcul du recul intérieur

Le recul intérieur aide à déterminer à quelle distance de la ligne tangente du pli le matériau commence à se plier à l’intérieur de la tôle. Ce calcul est essentiel pour aligner le pli avec le bord de la tôle et les plis précédents.

La vidéo ci-dessus présente la formule du recul. Des facteurs supplémentaires tels que le facteur K et la tolérance de pliage peuvent devoir être inclus dans le calcul pour des plis plus complexes.

Le recul est divisé en deux types : recul intérieur et recul extérieur. L’angle de pliage et le rayon sont les facteurs influençant le recul :

• Le recul intérieur est la distance entre le point tangent du rayon intérieur et le sommet de la ligne de moulage intérieure. Comprendre le recul intérieur de la pièce est une partie importante de la conception d’une pièce en tôle. Si l’angle de pliage et le rayon changent, la ligne de pliage et le sommet se déplaceront également.
• Le recul extérieur est la distance entre le point tangent du rayon et le sommet extérieur du pli de la bride. En connaissant les valeurs du recul extérieur et de la déduction de pliage, nous pouvons obtenir la tolérance de pliage.

Exemples de calcul de recul

Exemple 1 : Recul intérieur

Considérons une tôle d’une épaisseur de 2 mm, un angle de pliage de 90 degrés, et un rayon intérieur de pliage de 5 mm.

Identifier la formule:

Remplacer les valeurs:

Calculer la tangente:

Appliquer la formule:

Exemple 2 : Recul extérieur

Identifier la formule:

Remplacez les valeurs :

Calculer la tangente:

Appliquer la formule:

IV. Guide opérationnel industriel en sept étapes

1. Première étape : Vérifier et saisir les données de base

C’est la base de tous les calculs ultérieurs. Même la plus petite erreur ici sera amplifiée de façon exponentielle par la suite. Avant de toucher à une machine ou à une formule, nous devons être certains que nos données d’entrée reflètent une réalité physique incontestable.

(1) Confirmer le type de matériau et le lot

Récupérez le matériau correct dans le stock et trouvez son rapport d’essai — cela sert de “certificat de naissance” de la pièce.”

(2) Mesurer l’épaisseur réelle (T)

À l’aide d’un micromètre étalonné, mesurez l’épaisseur en plusieurs points sur la tôle (au moins trois : aux deux extrémités et au centre) et faites la moyenne. Ne vous fiez jamais uniquement à l’épaisseur nominale.

Par exemple, une tôle indiquée comme ayant 3,00 mm d’épaisseur pourrait en réalité mesurer 2,91 mm ou 3,08 mm — une différence qui peut être cruciale pour vos calculs.

(3) Identifier les paramètres cibles

À partir du plan, repérez deux spécifications clés : le rayon intérieur de pliage cible (IR) et l’angle de pliage cible (A).

Même au sein de la même nuance, la limite d’élasticité peut varier entre lots de 10–15 % dans les limites standards.

La limite d’élasticité est directement proportionnelle au retour élastique, ce qui explique pourquoi “les réglages de la semaine dernière fonctionnaient parfaitement, mais pas cette semaine.” Les lots à limite d’élasticité plus élevée nécessiteront une compensation de retour élastique plus importante.

2. Déterminer le rayon intérieur de pliage (IR) et sélectionner l’outillage approprié

Cette étape transforme l’intention abstraite du concepteur (l’IR indiqué sur le plan) en une réalité sur le terrain grâce à l’outillage disponible.

(1) Vérifier l’IR minimal sûr

En fonction du type de matériau et de l’épaisseur, consultez les manuels de procédé ou les données du fournisseur pour vous assurer que l’IR spécifié est supérieur ou égal au rayon de pliage minimal sûr du matériau afin d’éviter les fissures.

(2) Sélectionner la matrice en V

C’est à la fois l’étape la plus critique et la plus souvent mal comprise. En pliage à l’air, la largeur de la matrice en V que vous choisissez détermine le rayon intérieur naturel obtenu — ce n’est pas une sélection directe de l’IR lui-même.

(3) Sélectionner le poinçon

Choisissez un poinçon avec un rayon de pointe inférieur ou égal à l’IR cible.

(4) La règle d’or pour la largeur de matrice en V

Pour l’acier doux à faible teneur en carbone, la règle classique du “ 8× ” (largeur de matrice en V ≈ 8 × épaisseur du matériau T) est un bon point de départ, mais pas une vérité universelle.

• Aluminium doux (5052) : largeur de matrice en V ≈ 6 × T
• Acier inoxydable (304) : largeur de matrice en V ≈ 10 × T
• Acier avancé à haute résistance (AHSS) : largeur de matrice en V ≈ 10–12 × T ou plus

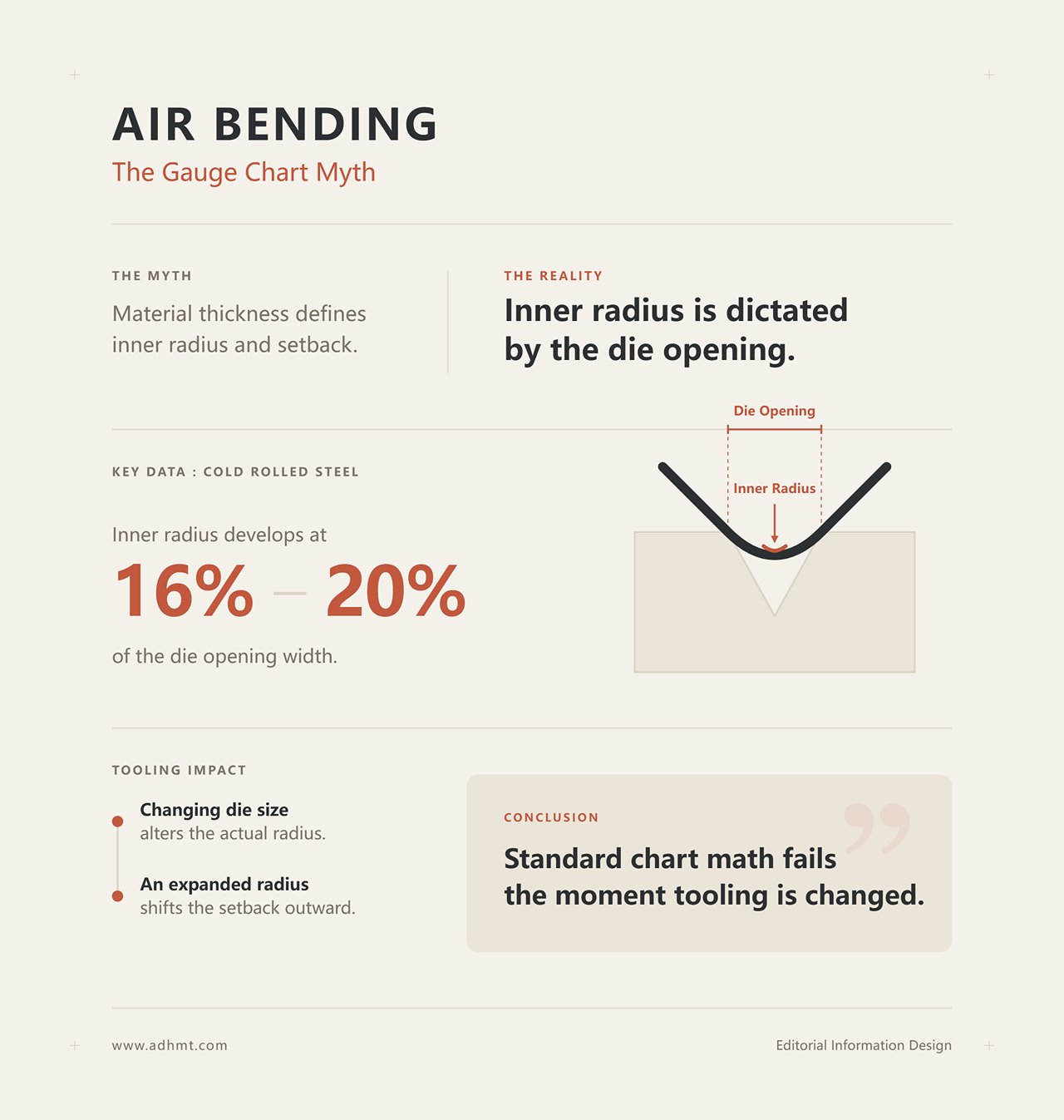

(5) Comment la largeur de matrice en V détermine-t-elle l’IR ?

IR ≈ 15–20 % de la largeur de matrice en V.

Par exemple, avec de l’acier doux de 3 mm et une largeur de matrice en V de 24 mm, vous obtiendrez un IR naturel d’environ 3,6 mm.

Si vous visez un IR de 1,5 mm, l’atteindre avec une matrice en V de 24 mm est pratiquement impossible — vous avez besoin d’une matrice plus étroite (par ex. : 12 mm). Reconnaître cela est un grand pas du niveau amateur au niveau professionnel en pliage.

3. Déterminer précisément le facteur K dynamique

Dites adieu aux tableaux génériques — trouvez le véritable facteur K pour vos conditions spécifiques. Un facteur K ne se “ cherche ” pas ; il se valide.

(1) Source principale : base de données interne

En fonction du matériau confirmé, de l’épaisseur mesurée (T) et du rapport approximatif IR/T, consultez votre base de données de processus interne pour une valeur de départ vérifiée.

(2) Source secondaire : tableaux fiables

Si aucune donnée interne n’est disponible, reportez-vous aux tableaux des fabricants d’équipements ou d’outillage (par ex. : TRUMPF, Bystronic) pour une valeur initiale. Vous pouvez également consulter les spécifications de nos machines avancées dans notre Brochures.

Plage de référence rapide du facteur K pour matériaux courants :

(3) Comment créer votre propre base de données de facteur K

1）Couper précisément un échantillon de test (par ex., 50 mm × 150 mm).

2）En utilisant la matrice sélectionnée à l’Étape 2, le plier précisément à 90° (vérifier à plusieurs reprises avec un rapporteur numérique de haute précision).

3）Mesurer avec précision les longueurs des deux ailes, L1 et L2, le rayon intérieur réel IR à l’aide d’un gabarit de rayon, et l’épaisseur du matériau T.

4) Calculer la Déduction de Pli réelle (BD) :

BD-réelle = L1 + L2 − 150.

5) Maintenant, recalculer à l’envers le Facteur K. Nous savons que BD = 2(IR + T) − BA (pour un pli à 90°), et BA = (π/2) × (IR + K × T). En remplaçant BD_réelle, vous pouvez résoudre à rebours pour obtenir le Facteur K optimal pour la combinaison actuelle [matériau + épaisseur + outillage].

6) Enregistrer ce Facteur K pour référence future.

4. Exécuter les calculs de la formule principale

Cette étape consiste à traduire les paramètres physiques en valeurs numériques que la machine peut interpréter — de manière systématique, rigoureuse et sans omettre aucun détail.

En utilisant les valeurs réelles que vous avez confirmées et calculées, insérez-les dans la formule de longueur à plat. L’approche la plus efficace consiste à calculer la Déduction de Pli.

(1) Calculer la Tolérance de Pli (BA)

BA = A × (π/180) × (IR + K × T)

Cela représente la véritable longueur d’arc le long de l’axe neutre dans la zone de pli.

(2) Calculer le Recul Extérieur (OSSB / Recul)

OSSB = tan(A/2) × (IR + T)

C’est la distance géométrique entre l’angle vif virtuel et le point de tangence.

(3) Calculer la Déduction de Pli (BD)

BD = 2 × OSSB − BA

C’est la valeur de correction qui doit être soustraite de la longueur totale idéale.

(4) Calculer la Longueur Finale à Plat :

Longueur à Plat = (Longueur du Flanc Extérieur 1 + Longueur du Flanc Extérieur 2) − BD

Les logiciels modernes de CAO/FAO peuvent effectuer ces calculs automatiquement, mais vous devez vous assurer que les “ règles de tôlerie ” dans votre logiciel contiennent vos propres valeurs mesurées et calculées de T, IR et Facteur K — et non les valeurs par défaut génériques, qui peuvent être très éloignées des conditions réelles de votre atelier.

Lorsque la réalité ne correspond pas à la simulation, comprendre ces formules vous permet d’identifier exactement quel paramètre vérifier dans la CAO, au lieu de modifier au hasard les réglages de la machine. Les formules sont votre outil de diagnostic. Pour un guide complet qui approfondit ces calculs, explorez notre Facteur K, tolérance de pliage et déduction de pliage : solutions précises.

5. Anticiper et compenser le retour élastique

Ici, nous abordons de front la “ mémoire ” du métal — en utilisant la physique pour le “ tromper ” afin qu’il revienne exactement à la position souhaitée.

(1) Rechercher les données de retour élastique

En fonction de la limite d’élasticité du matériau et du rapport IR/T, consultez votre base de données ou vos tableaux de référence sur le retour élastique pour trouver l’angle estimé de retour.

(2) Appliquer un surpliage

Définissez un angle de “ surpliage ” dans le système CNC de la plieuse.

Angle programmé = Angle cible − Angle estimé de retour élastique.

Par exemple, si l’angle cible est de 90° et que le retour élastique estimé est de 2°, vous devez programmer un pli à 88°.

Les plieuses haut de gamme sont équipées de systèmes de mesure d’angle en temps réel. À l’aide de lasers ou de petites sondes de contact, elles mesurent l’angle de pliage pendant la formation et ajustent automatiquement la profondeur du poinçon en fonction des retours en direct, garantissant ainsi l’angle cible exact.

Cela élimine presque totalement la dépendance aux tableaux de retour élastique, augmentant considérablement le taux de réussite dès la première pièce et la constance — en particulier lors du travail avec des matériaux coûteux ou de l’acier à haute résistance.

Le retour élastique n’est pas constant ; même sur la même pièce, le premier pli et le second peuvent avoir des valeurs de retour différentes car l’écrouissage du premier pli modifie le comportement du matériau lors du second. Cela est particulièrement visible lors de la formation de profilés en U, nécessitant une compensation légèrement différente pour le second pli.

6. Inspection du premier article (FAI)

(1) Produire la première pièce

Fabriquez le premier échantillon strictement selon les paramètres définis.

(2) Mesure approfondie

Utilisez des outils de mesure calibrés (rapporteur numérique haute précision, pied à coulisse, jauge de hauteur, jauge de rayon) pour mesurer tous les aspects de la pièce.

Si les dimensions sont incorrectes, ne procédez pas à des ajustements à l’aveugle. Suivez cette séquence de diagnostic :

1) Vérifiez d’abord l’angle : Si l’angle est incorrect, votre compensation de retour élastique (étape 5) est erronée. Ajustez l’angle programmé et essayez de plier à nouveau. Ne touchez pas aux dimensions tant que l’angle n’est pas correct.

2) Ensuite, vérifiez les dimensions des brides : Si l’angle est correct mais que les longueurs des brides sont incorrectes, votre calcul de longueur à plat est probablement erroné — souvent à cause d’un facteur K inexact (étape 3). Revenez à l’étape 3 pour recalculer et corriger le facteur K.

3) Enfin, vérifiez l’IR réel : Utilisez une jauge de rayon pour mesurer le rayon intérieur formé. Correspond-il à votre IR attendu (tel que déterminé par la matrice en V) ? Sinon, votre hypothèse sur la relation entre l’outillage et l’IR peut être erronée — ce qui affecte à la fois le facteur K et le retour élastique.

7. Enregistrer, Optimiser et Standardiser

(1) Tenue de registres structurée

Documentez soigneusement tous les paramètres finaux réussis issus de l’essai dans votre base de données de processus, en les reliant au numéro de pièce spécifique, au lot de matériau et à l’équipement/outillage utilisé.

(2) Ce qu’il faut enregistrer

Doit inclure : l’épaisseur réelle de la tôle, les numéros de modèle des matrices supérieure et inférieure, l’angle final programmé, la valeur de retour élastique mesurée, et le facteur K précisément recalculé.

Cette base de données est l’un des atouts les plus précieux de l’entreprise — elle quantifie et préserve le “ressenti” et le savoir-faire des opérateurs expérimentés.

En allant plus loin, ces données structurées peuvent constituer la base pour intégrer un système d’exécution de la fabrication (MES) ou même une optimisation par apprentissage automatique. Avec un grand ensemble de données historiques, le système peut automatiquement recommander des paramètres de départ optimaux pour de nouvelles pièces, réduisant le temps de réglage de dizaines de minutes à seulement quelques minutes.

En suivant rigoureusement ces sept étapes, vous transformez le pliage d’un art basé sur l’intuition en une science de l’ingénierie entièrement gérable, optimisable et transférable.

V. Facteurs influençant le retour élastique de la tôle

Avant d’examiner les facteurs qui influencent le retour élastique de la tôle, nous devons clarifier deux concepts fondamentaux :

(1) Axe neutre

Lors du pliage, la surface extérieure du matériau est étirée tandis que la surface intérieure est comprimée. Théoriquement, il existe une couche de transition qui ne subit ni étirement ni compression — c’est l’axe neutre. Sa position dans les calculs de longueur à plat est définie par le facteur K.

Facteur K = Distance de l’axe neutre à la surface intérieure (t) / Épaisseur du matériau (T).

(2) Reprise élastique

Le métal possède une mémoire élastique. Une fois la pression de pliage relâchée, le matériau tente de revenir à sa forme initiale, ce qui fait que l’angle final est plus petit que l’angle de l’outil. C’est un défi universel dans les procédés de pliage qui doit être compris et compensé.

Examinons maintenant les facteurs qui affectent le retour élastique de la tôle :

1. Propriétés du matériau

Les propriétés du matériau agissent comme le “code génétique” du processus de pliage — elles déterminent la difficulté de base et les règles fondamentales du jeu.

(1) Limite d’élasticité et module d’élasticité

Ensemble, ces deux paramètres déterminent la force nécessaire pour plier un matériau et la quantité de “retour élastique” qu’il présentera.”

Le module d’élasticité représente la rigidité du matériau ou sa résistance à la déformation. Plus le module est élevé, plus le matériau résiste au pliage et plus forte est sa tendance à revenir en arrière une fois la force retirée — ce qui signifie un retour élastique plus important.

Cela explique pourquoi l’acier inoxydable (avec un module d’élasticité d’environ 200 GPa) présente un retour élastique nettement plus important que les alliages d’aluminium (environ 70 GPa).

La limite d’élasticité marque le point entre la déformation élastique et la déformation plastique (changement permanent). Plus la limite d’élasticité est élevée, plus la contrainte nécessaire pour provoquer un changement permanent de forme est grande—et plus le retour élastique est important. C’est la source du défi lors du pliage des aciers avancés à haute résistance (AHSS) modernes.

(2) Ductilité

Généralement mesurée par le pourcentage d’allongement, la ductilité indique jusqu’à quel point un matériau peut être étiré avant de se rompre.

La ductilité définit directement les limites de pliage d’un matériau. Sur le côté extérieur d’un pli, le matériau est étiré ; si cet allongement dépasse le seuil de ductilité du matériau, des fissures apparaîtront. Cela conduit à un fait contre-intuitif mais crucial : pour tout matériau donné, il existe un rayon intérieur de pliage minimal. Tenter un pli plus serré que ce rayon entraînera inévitablement une rupture.

(3) Facteur K

Les matériaux plus tendres et plus ductiles—comme l’aluminium doux—se compriment et s’écoulent plus facilement à l’intérieur d’un pli, ce qui permet à l’axe neutre de se déplacer vers l’intérieur. Cela se traduit par un facteur K plus faible (typiquement autour de 0,33–0,40).

En revanche, les matériaux plus durs et à haute résistance—comme l’acier à haute résistance—offrent une résistance similaire à la déformation en traction et en compression. Par conséquent, l’axe neutre tend à rester proche du milieu de l’épaisseur du matériau, donnant un facteur K plus élevé (proche de 0,5).

(4) Retour élastique

La limite d’élasticité et le retour élastique sont presque directement proportionnels. Plus la résistance d’un matériau est élevée, plus la part de la déformation totale qui reste dans le domaine élastique est importante—ce qui entraîne un retour élastique plus prononcé et moins prévisible.

2. Paramètres géométriques

(1) Rapport entre le rayon intérieur de pliage (IR) et l’épaisseur du matériau (T) (rapport IR/T)

Ce n’est pas simplement une mesure—c’est le facteur principal qui détermine la mécanique du pliage. Il détermine la sévérité de la déformation.

Un faible rapport IR/T (plis serrés, par ex. IR/T < 1) oblige le matériau à subir une déformation plastique intense dans un espace très restreint. Cela crée des concentrations de contraintes de traction extrêmement élevées dans les fibres extérieures—souvent la cause directe des fissures.

En même temps, une compression extrême des couches intérieures pousse l’axe neutre vers l’intérieur, réduisant le facteur K.

Un rapport IR/T élevé (plis généreux, par ex. IR/T > 5) produit une déformation plus progressive et une répartition des contraintes plus uniforme. Cependant, une grande partie de cette déformation se produit dans le domaine élastique, ce qui signifie que le retour élastique devient plus important et plus difficile à contrôler.

Dans ce cas, l’axe neutre se situe très près du centre physique du matériau, avec un facteur K approchant 0,5.

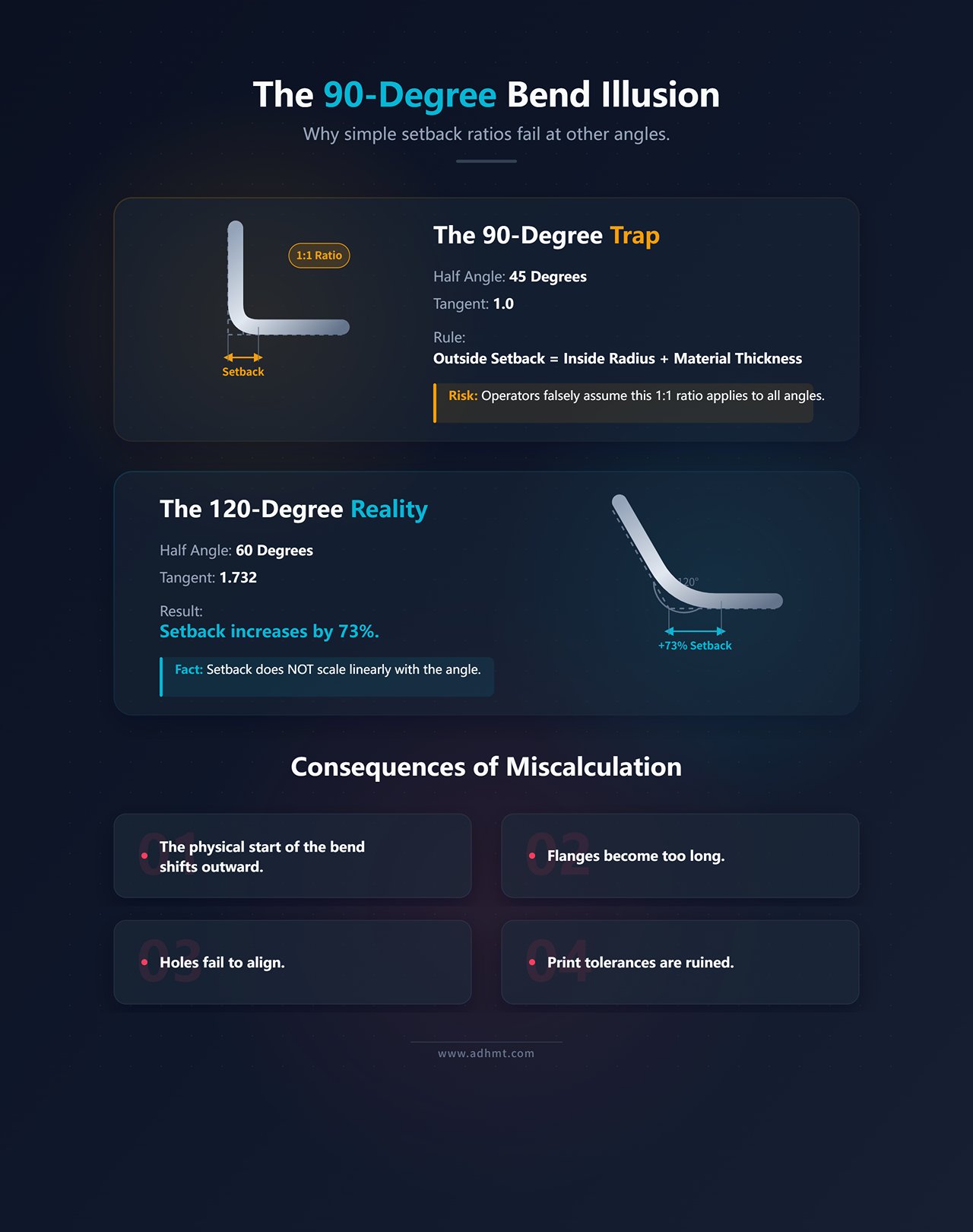

(2) Angle de pliage (A)

L’angle en lui-même ne modifie pas directement les propriétés du matériau, mais il dicte la déformation globale. Un pli de 120° subit plus de déformation plastique qu’un pli de 30°, et connaît donc un retour élastique cumulé plus important.

Beaucoup supposent que les plis plus serrés (petit IR) sont intrinsèquement plus difficiles à contrôler. En pratique, un pli “doux” à grand rayon peut être bien plus difficile, car le retour élastique est plus important et très sensible aux moindres variations entre lots de matériau. Obtenir une précision sur un pli doux de 160° exige souvent plus de compétence que de réaliser un pli standard de 90°.

3. Paramètres de procédé

(1) Méthode de pliage

C’est le choix tactique le plus critique, car il modifie fondamentalement la mécanique du processus.

(2) Largeur d’ouverture de la matrice en V

Cela affecte directement à la fois la force de pliage requise et le rayon intérieur obtenu.

Une ouverture en V plus large allonge le bras de levier, réduisant la force nécessaire — mais elle permet aussi la formation d’un rayon intérieur naturel plus grand et augmente le retour élastique.

La règle largement suivie du “ 8× l’épaisseur ” (Largeur V ≈ 8 × T) est un équilibre éprouvé par l’industrie entre force, rayon de pliage et contrôlabilité.

(3) Vitesse de pliage

Un facteur souvent négligé : une vitesse excessive peut générer de la chaleur, modifiant localement les propriétés du matériau, et influencer le comportement de manière subtile en raison des effets de choc — changeant légèrement les caractéristiques de retour élastique.

4. Facteurs liés à l’équipement

(1) Précision et répétabilité

Une presse plieuse hydraulique usée peut arrêter son coulisseau à des positions légèrement différentes à chaque fois — des variations au niveau du micron pouvant provoquer des écarts angulaires de 0,1 à 0,5°, une marge inacceptable dans les assemblages de précision.

Les machines servo électro‑hydrauliques modernes ou entièrement électriques offrent une répétabilité bien supérieure à celle des systèmes hydrauliques conventionnels.

(2) Usure des outils

La pointe du poinçon et les épaulements de la matrice s’usent avec le temps. L’usure de la pointe du poinçon augmente son rayon, ce qui agrandit le rayon intérieur réel de pliage (IR) et affecte le retour élastique. L’usure des épaulements de la matrice modifie la largeur effective de l’ouverture en V, ce qui altère également les résultats de pliage.

C’est un processus lent mais continu — et une raison courante pour laquelle des pièces issues du même lot peuvent présenter des mesures différentes si elles sont produites à quelques jours d’intervalle.

(3) Fléchissement de la machine et systèmes de compensation

Sous de fortes charges, même la machine la plus rigide fléchira légèrement comme un arc — un phénomène appelé fléchissement — entraînant un angle de pliage au centre d’une pièce longue plus petit qu’à ses extrémités.

Les presses plieuses modernes sont équipées de systèmes de compensation qui créent une cambrure ascendante contrôlée dans la poutre inférieure — hydrauliquement ou mécaniquement — pour contrer le fléchissement. La précision et la réactivité de ce système influencent directement la rectitude des pièces longues.

5. Clarification des idées reçues courantes en théorie

(1) Le mythe d’un facteur K fixe

Le facteur K n’est pas une constante universelle que l’on peut extraire d’un tableau. C’est un résultat dynamique déterminé par les effets combinés des propriétés du matériau (première dimension), du rapport IR/T (deuxième dimension) et de la méthode de pliage (troisième dimension). Tout tableau de facteur K ne fournit qu’un point de départ pour des conditions spécifiques. Les véritables experts savent comment l’affiner pour chaque scénario réel.

(2) La vérité souvent ignorée sur la direction du grain

Les métaux acquièrent une structure microscopique de “grain” lors du laminage.

Plier parallèlement au grain (ligne de pliage dans le sens du grain) est plus facile, mais les fibres extérieures au pli sont plus sujettes à la déchirure — augmentant le risque d’irrégularités ou de fissures.

Plier perpendiculairement au grain (ligne de pliage à travers le grain) nécessite plus de force mais produit un pli plus stable ; les fibres extérieures peuvent supporter une plus grande tension, ce qui donne un rayon plus uniforme et des plis de meilleure qualité.

Pour les composants critiques, les plans de conception spécifient généralement l’orientation afin que la ligne de pliage soit placée à l’angle optimal par rapport au grain du matériau — généralement 90 degrés.

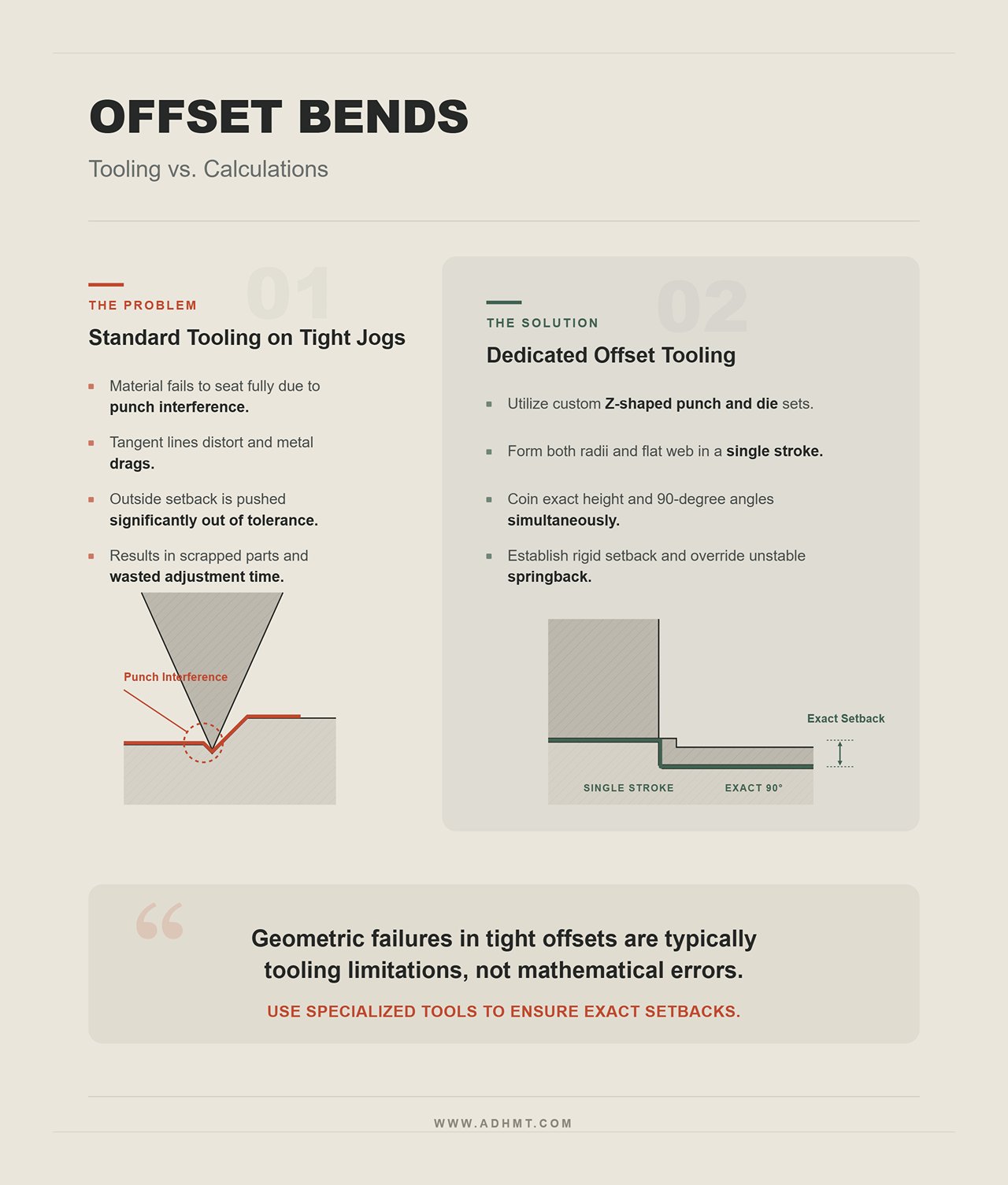

(3) Application de formules génériques sans tenir compte des méthodes de fabrication réelles

Utiliser directement des formules de développement ou de compensation du retour élastique conçues pour le "pliage en l’air" dans le "pliage en fond" ou le "matriçage" est totalement incorrect. Chacune de ces trois méthodes repose sur des principes fondamentalement différents : le pliage en l’air consiste à prévoir et compenser ; le pliage en fond repose sur une formation forcée et une correction ; le matriçage consiste à reformer et éliminer complètement le retour élastique.

Vous devez aligner le modèle mathématique sur la méthode (ou stratégie) de fabrication que vous avez choisie — sinon, vous poursuivez l’impossible.

VI. Développement et déduction de pliage

1. Développement de pliage

Tolérance de pliage est la longueur de l’axe neutre entre les lignes de pliage, en tenant compte de l’étirement du matériau pendant le processus de pliage. La formule de calcul est :

Tolérance de pliage = (Angle de pliage × (Rayon de pliage + Épaisseur du matériau)) × π / 180

Vous pouvez également essayer ceci Calculateur de pliage de tôle.

2. Déduction de pliage

Déduction de pliage est la quantité soustraite de la longueur totale à plat pour obtenir les dimensions finales souhaitées après pliage. La formule est :

Déduction de pliage = 2 × (Rayon de pliage + Épaisseur du matériau) × tan(Angle de pliage / 2)

TP (Tolérance de pliage) = 2 × REX − DP (Déduction de pliage).

Le retrait extérieur peut être calculé à l’aide de la formule suivante :

La somme de la déduction de pliage et de la tolérance de pliage est égale à deux fois le retrait extérieur. Cela peut être exprimé en termes de T (épaisseur de la tôle), A (angle de pliage) et R (rayon intérieur de pliage). Pour un pliage à 90°, le retrait extérieur est égal au rayon de pliage plus l’épaisseur de la tôle.

Lorsque l’angle de pliage est inférieur à 90°, on utilise généralement l’angle complémentaire ; pour les angles supérieurs à 90°, on utilise généralement soit l’angle inclus soit l’angle complémentaire.

3. Calcul pratique de pliage — Exemple

Voyons un exemple pratique. Supposons que vous ayez un panneau en tôle de 2 mm d’épaisseur, avec un rayon de pliage de 5 mm et un angle de pliage de 90 degrés. En utilisant les formules fournies :

Retrait extérieur: 5 mm + 2 mm = 7 mm

Tolérance de pliage: (90 × (5 + 2)) × π / 180 = 11 mm

Déduction de pliage: 2 × (5 + 2) × tan(90 / 2) = 14 mm

Ⅵ. Tolérance de pliage et déduction de pliage

1. Développement de pliage

Tolérance de pliage est la longueur de l’axe neutre entre les lignes de pliage, qui tient compte de l’étirement du matériau pendant le processus de pliage. La formule pour l’allocation de pliage est :

Et vous pouvez parcourir ici pour voir le Calculateur de pliage de tôle.

2. Déduction de pliage

Déduction de pliage est la quantité soustraite de la longueur totale de la feuille plane pour obtenir les dimensions finales souhaitées après le pliage. La formule pour la déduction de pliage est :

BA (Allocation de pliage) = 2 OSSB - BD (Déduction de pliage)

Le recul extérieur peut être calculé avec la formule suivante

La somme de la déduction de pliage et de l’allocation de pliage est égale à deux fois le recul extérieur. Cela peut s’exprimer comme T (épaisseur de la feuille) + A (angle de pliage) + R (rayon intérieur de pliage). Pour un angle de pliage de 90°, la valeur du recul est égale au rayon de pliage plus l’épaisseur de la feuille.

Lorsque l’angle de pliage est inférieur à 90°, on utilise généralement l’angle complémentaire, et lorsque l’angle de pliage est supérieur à 90°, on utilise généralement l’angle inclus ou l’angle complémentaire.

3. Pratique Calcul du pliage Exemple

Prenons un exemple pratique pour illustrer ces concepts. Supposons que vous ayez une pièce de tôle d’une épaisseur de 2 mm, un rayon de pliage de 5 mm et un angle de pliage de 90 degrés. En utilisant les formules fournies :

Recul: 5 mm + 2 mm = 7 mm

Tolérance de pliage:

Déduction de pli:

Ⅶ. Qu’est-ce que le Rayon de pliage de tôle?

Le rayon de pliage est la distance de l’axe de pliage à la surface intérieure de la feuille, se référant généralement au rayon intérieur. La valeur du rayon extérieur est égale au rayon intérieur plus l’épaisseur de la tôle.

Plus le rayon est petit, plus la tension et la compression sur le matériau sont élevées. La taille du rayon est déterminée par les propriétés du matériau métallique telles que la résistance à la traction, la ductilité, l’épaisseur et la taille de l’ouverture de la matrice. En règle générale, plus la taille de l’ouverture de la matrice est grande, plus le rayon est grand.

1. Tableau de tolérance de pliage

2. Tableau de déduction de pliage

Ⅷ. Erreurs courantes dans les calculs de recul de tôle

1. Conception de moule incorrecte

Une conception de moule incorrecte est une erreur courante dans les calculs de retrait en tôlerie. Si un moule ne correspond pas aux spécifications du matériau ou présente des inexactitudes, cela peut entraîner une déformation inégale lors du pliage. Cela accentue souvent l'effet de retour élastique, entraînant des retraits incorrects.

Il est crucial de s'assurer que la conception du moule est précise et correspond aux propriétés du matériau afin d'obtenir la précision de pliage souhaitée.

2. Ignorer les propriétés du matériau

Ne pas tenir compte des caractéristiques du matériau telles que l'épaisseur, la résistance et la ductilité peut entraîner des inexactitudes importantes dans les calculs de retrait. Ces caractéristiques sont essentielles pour déterminer le comportement du matériau lors du pliage.

Par exemple, les matériaux ayant une plus grande résistance à la traction peuvent présenter un retour élastique accru, nécessitant des modifications dans les calculs de retrait. Une compréhension approfondie et une prise en compte de ces propriétés sont essentielles pour obtenir des résultats de pliage précis.

3. Erreurs de calcul dans le retrait

Les erreurs surviennent lorsque l'angle inclus n'est pas ajusté à son angle complémentaire ou lorsque le facteur K, qui influence l'axe neutre, est négligé. Ces erreurs peuvent entraîner des valeurs de retrait inexactes. Pour éviter ces problèmes, il est essentiel d'utiliser les bonnes formules et de vérifier soigneusement chaque étape du processus de calcul.

4. Négliger le rôle du rayon de pliage

Le choix du rayon de pliage approprié, en tenant compte des caractéristiques du matériau, est essentiel pour un pliage précis. Le rayon de pliage joue un rôle crucial dans l'influence des forces de tension et de compression exercées sur le matériau.

Opter pour un rayon plus petit peut amplifier ces forces, entraînant une déformation accrue et des retraits plus importants. Un rayon de pliage bien choisi garantit la précision du pli final.

5. Ignorer la température et les contraintes résiduelles

Le degré de retour élastique est influencé par la température, car elle affecte la plasticité du matériau. Des températures élevées réduisent généralement le retour élastique, permettant un pliage plus précis.

De plus, les contraintes résiduelles issues d'étapes de traitement précédentes peuvent influencer le résultat final. Libérer efficacement ces contraintes est crucial pour des calculs précis.

6. Omettre la simulation et les données expérimentales

Négliger les outils de simulation et les données expérimentales peut entraîner des prédictions inexactes du retour élastique et des retraits. Des méthodes comme l'analyse par éléments finis (FEA) offrent des informations essentielles sur le comportement du matériau lors du pliage, permettant une compensation et un ajustement plus efficaces des retraits.

7. Contrôle de processus insuffisant

Pour traiter des formes complexes ou des opérations comportant plusieurs plis, un contrôle précis du processus est essentiel. Des techniciens expérimentés peuvent réduire le retour élastique en ajustant les paramètres du processus, en choisissant des matériaux appropriés et en assurant une conception de moule précise. L'utilisation de mesures de contrôle avancées aide à maintenir la cohérence et la précision des opérations de pliage.

Ⅸ. Conception avec retraits

Rôle des retraits dans la précision de conception

• Éviter les interférences ou les débords dans les brides ou assemblages d'accouplement
  • Des calculs de retrait appropriés garantissent que les brides d'accouplement s'alignent avec précision sans interférence ni débord, ce qui pourrait compromettre l'ajustement et la fonctionnalité de l'assemblage.
  • Négliger les retraits peut entraîner des espaces, des chevauchements ou des pièces mal alignées, provoquant des faiblesses structurelles ou des problèmes esthétiques.
  • Exemple concret : Des retraits mal calculés dans les conceptions de brides entraînent souvent des interférences nécessitant des retouches ou une refonte, en particulier dans des assemblages complexes comme les boîtiers ou les caisses.

Intégration des tolérances

• Définir des tolérances pour tenir compte des écarts pendant la production
  • Les tolérances définissent les variations dimensionnelles acceptables afin de garantir que les pièces s'assemblent correctement tout en tenant compte de la variabilité de fabrication.
  • Des tolérances plus larges réduisent les coûts mais peuvent provoquer des problèmes d'alignement, tandis que des tolérances plus strictes augmentent la précision mais sont plus coûteuses et plus difficiles à atteindre.
  • Exemple d'accumulation de tolérances : Dans les conceptions à multiples plis, les tolérances cumulées peuvent entraîner des écarts importants si elles ne sont pas correctement gérées.
  • Bonnes pratiques :
    • Collaborer tôt avec les fabricants pour définir des tolérances réalistes en fonction des capacités de production.
    • Utiliser des normes comme ISO 2768 ou ASME Y14.5 pour une tolérance cohérente.

Considérations spécifiques aux matériaux

• Conception des retraits pour différents matériaux
  • Les propriétés des matériaux comme la limite d'élasticité, l'élasticité et l'épaisseur influencent les besoins en retrait :
    • Aluminium: Un fort retour élastique nécessite une compensation plus importante dans les calculs de retrait.
    • Acier: Retour élastique plus faible mais exigences de force plus élevées pour le pliage ; les retraits doivent tenir compte de la dureté et de l'épaisseur du matériau.
    • Acier inoxydable: Nécessite des tolérances plus strictes en raison de sa dureté et de sa sensibilité à la déformation lors du pliage.
  • Exemple : Les pièces en aluminium nécessitent des rayons de pliage et des retraits plus importants que l'acier pour éviter les fissures ou un retour élastique excessif lors du pliage.

Exemples de défis de conception

• Problèmes réels causés par la négligence des retraits
  • Interférence dans les assemblages de brides: Ignorer les retraits entraîne des brides qui se chevauchent ou des espaces, ce qui donne un mauvais ajustement et nécessite des retouches supplémentaires lors de l’assemblage.
  • Accumulation de tolérances: Sans calculs de retrait appropriés, les erreurs cumulées sur plusieurs plis peuvent entraîner des inexactitudes dimensionnelles importantes.
  • Défaillances spécifiques aux matériaux: Utiliser les mêmes valeurs de retrait pour différents matériaux (par ex., aluminium vs acier) peut provoquer des fissures, un retour élastique excessif ou des pièces mal alignées.
  • Solutions :
    • Utiliser des outils de conception comme SolidWorks ou AutoCAD avec des calculateurs de retrait intégrés pour prévoir et ajuster ces défis dès la phase de conception.
    • Utiliser le prototypage et la simulation (par ex., MEF) pour valider les conceptions avant la production.

Ⅹ. FAQ

1. Pourquoi le retrait en tôlerie est-il important dans la fabrication métallique ?

Le retrait en tôlerie est crucial dans la fabrication métallique car il garantit la précision et l’exactitude pour obtenir la forme et les dimensions souhaitées du composant final. Un calcul correct du retrait aide à déterminer le positionnement exact des plis, en tenant compte de facteurs tels que l’angle de pliage, le rayon de pliage et l’épaisseur du matériau.

Cela est essentiel pour compenser le retour élastique, éviter des problèmes de conception comme les interférences ou les bords mal finis, et s’assurer que la pièce fabriquée respecte la géométrie et l’ajustement spécifiés. Comprendre le retrait aide également à calculer avec précision les valeurs de développement et de déduction de pli, ce qui conduit à un meilleur ajustement et à une finition supérieure du produit final.

2. Quelles sont les erreurs courantes dans les calculs de retrait et comment les résoudre ?

Les erreurs courantes dans les calculs de retrait incluent l’utilisation incorrecte des formules, l’ignorance des propriétés des matériaux, la négligence du retour élastique et des mesures inexactes de l’angle et du rayon de pliage. La résolution consiste à appliquer correctement les formules, à prendre en compte les propriétés des matériaux comme le facteur K, à compenser le retour élastique et à vérifier les mesures.

L’utilisation de logiciels de simulation, la validation expérimentale, la révision des plans de conception et une formation adéquate peuvent aider à corriger ces problèmes. En traitant ces erreurs, les fabricants peuvent obtenir des composants en tôle précis, comme discuté précédemment dans l’article.

XI. Conclusion

Comprendre et calculer avec précision le retrait en tôlerie est essentiel pour un travail des métaux précis et efficace. Ce blog présente la définition, la méthode de calcul et les termes associés au retrait dans le pliage de la tôle.

Le retrait est un aspect crucial de la conception des pièces et a des liens étroits avec le facteur K dans le pliage de la tôle, tolérance de pliage, déduction de pliage, et d'autres facteurs, qui peuvent vous aider à modifier manuellement un patron plat afin d'obtenir la taille correcte de la pièce finie.

Le retrait n'est pris en compte que pour des angles allant jusqu'à environ 170°. Cependant, si l'angle de pliage approche les 180°, les valeurs des retraits intérieur et extérieur ne doivent pas être prises en compte car la valeur du retrait devient proche de l'infini et le pli est presque plat.

Chez ADH, nous sommes dédiés à la conception et à la fabrication de machines pour la tôlerie, y compris plieuses et des machines de découpe laser. Contactez-nous aujourd'hui pour une consultation gratuite ou téléchargez notre guide complet sur le pliage de la tôle pour en savoir plus.
