मैंने एक बार देखा कि एक अनुभवहीन ऑपरेटर ने अपनी पहली शिफ्ट में एक $2,000 कस्टम पंच को कबाड़ में बदल दिया। उसने रैम को 200‑टन बॉटमिंग साइकिल में गिरा दिया। औज़ार सिर्फ़ दरार नहीं पड़ा, वह चकनाचूर हो गया। हमने अगला घंटा T8 टूल स्टील के टुकड़े झाड़ते हुए वर्कशॉप का फ़र्श साफ़ करने में बिताया।.

उसने खरीद आदेश पर बॉक्स पर टिक कर दिया था। स्पेस शीट गर्व से 60 HRC सूचीबद्ध कर रही थी। उसे वही मिला जो उसने भुगतान किया था: एक ऐसा औज़ार जो अत्यंत कठोर था और पूरी तरह बेकार।.

टूलिंग कैटलॉग ने उसे एक नंबर बेचा। उसने यह नहीं बेचा कि जब एक सख्त किनारा A36 स्टील की चौथाई‑इंच प्लेट से मिलता है तो भौतिकी में क्या होता है।.

संबंधित: प्रेस ब्रेक डाई को कैसे काटें
संबंधित: प्रेस ब्रेक डाई सामग्री चयन

“हार्डेंड” एक मार्केटिंग शब्द है, प्रदर्शन की गारंटी नहीं

क्यों एक साधारण “हाँ” उन चर को छिपा देती है जो औज़ार की उम्र निर्धारित करते हैं

सीमेंटेड कार्बाइड सबसे ऊँची उपलब्ध घिसावट प्रतिरोध प्रदान करता है। यह पूरे दिन घर्षणयुक्त मिल स्केल को सहन करेगा। लेकिन यदि कम‑कोबाल्ट कार्बाइड डाई को किसी झटका‑प्रभाव वाले बेंडिंग ऑपरेशन में रखा जाए, तो यह पहले शिफ्ट खत्म होने से पहले ही रेडियस पर छिल जाएगा। सतह जीवित रहती है, पर संरचना विफल हो जाती है।.

गलती यह है कि एक गतिशील यांत्रिक गुण को स्थिर द्विआधारी की तरह माना जाता है। “क्या यह हार्डेंड है?” यह गलत प्रश्न है। जब एक पंच बॉटम डेड सेंटर तक पहुँचता है, तो यह सिरे पर अत्यधिक संपीड़न तनाव और पूरे शरीर में गंभीर तन्य तनाव का अनुभव करता है। स्पेस शीट पर एक साधारण “हाँ” इस बात को अनदेखा करती है कि स्टील उस क्षणिक गतिज ऊर्जा के हस्तांतरण को कैसे संभालता है। यदि सामग्री लोड के तहत थोड़ा भी झुक नहीं सकती, तो उसके पास सदमे की लहर को फैलाने का कोई तरीका नहीं होता। इसके बजाय, वह बल को तब तक अवशोषित करती है जब तक कि परमाणु बंधन टूट नहीं जाते।.

स्पेसिफिकेशन अंतर: सतह HRC बनाम कठोरता प्रोफ़ाइल और केस गहराई

कल्पना करें कि आप पूरी तरह काँच से बनी एक हथौड़ी झुला रहे हैं।.

सतह अत्यंत कठोर है। आप इसके चेहरे पर स्टील फ़ाइल खींच सकते हैं और एक भी निशान नहीं छोड़ेंगे। लेकिन जैसे ही वह काँच की हथौड़ी कील पर चोट करती है, प्रभाव ऊर्जा के पास जाने के लिए कहीं नहीं होता। कठोर संरचना झुक नहीं सकती, इसलिए वह हज़ार टुकड़ों में टूट जाती है। ठीक यही होता है जब किसी डाई को कोर तक 60–64 HRC तक क्वेंच किया जाता है।.

अब एक एनविल की कल्पना करें। इसका चेहरा इतना कठोर होता है कि गरम लाल लोहे पर चोट करने से डेंट नहीं पड़ता, जबकि इसके नीचे विशाल लोहे का शरीर अपेक्षाकृत नरम होता है। वह झटके को अवशोषित कर लेता है।.

यही है स्पेसिफिकेशन अंतर। कोई कैटलॉग "60 HRC" सूचीबद्ध कर सकता है, पर वह शायद ही कभी केस गहराई बताता है। वास्तविक प्रदर्शन एक कठोर, सुरक्षात्मक खोल से आता है जो एक तन्य, झटका‑अवशोषित कोर को घेरता है। यदि कठोरता बहुत गहराई तक घुसी हुई है, तो आपने वास्तव में एक काँच की हथौड़ी खरीद ली है।.

यदि हर डाई हार्डेंड है, तो एक ही प्रेस पर कुछ दस गुना अधिक क्यों चलती हैं?

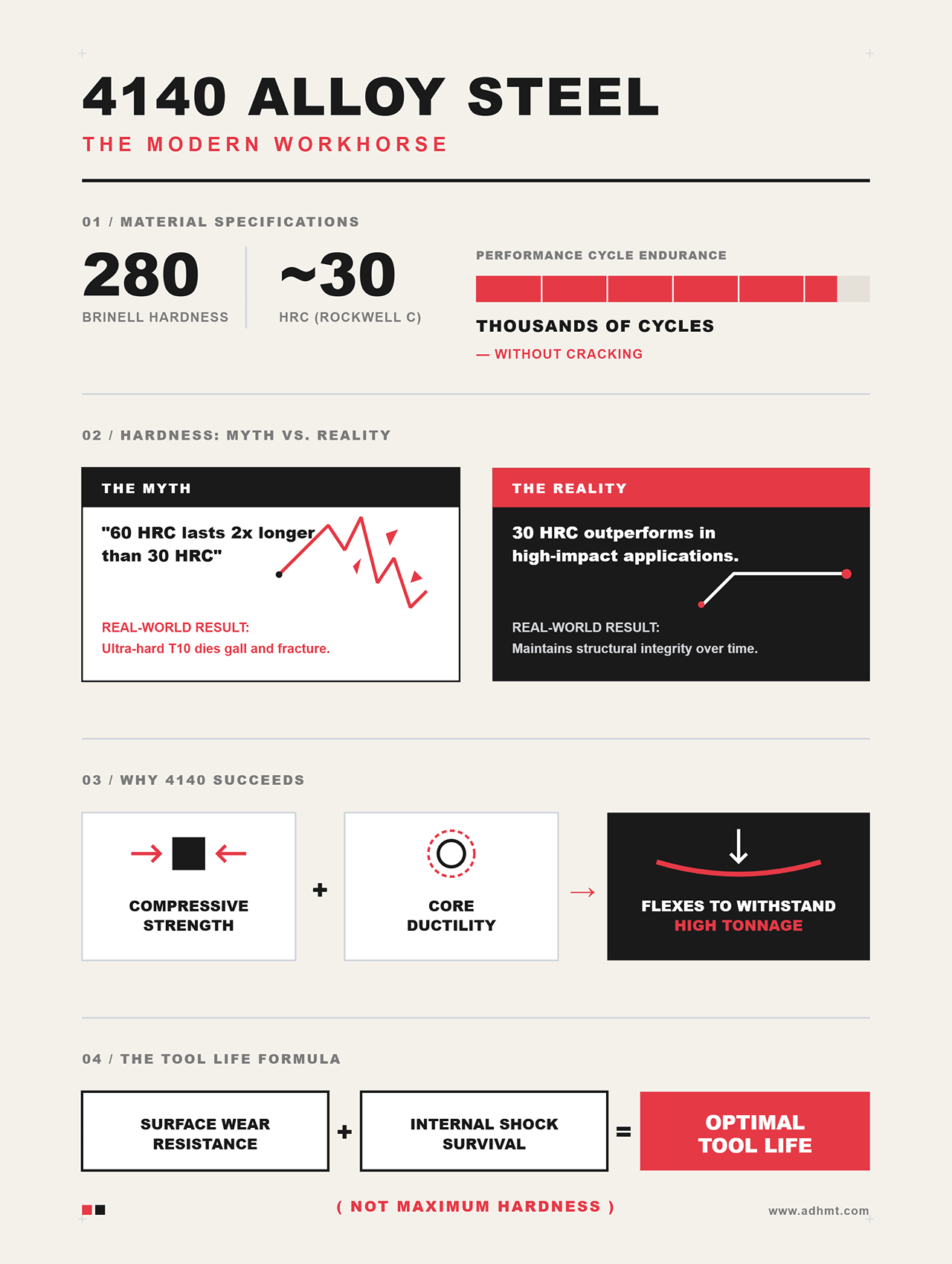

4140 प्री‑हार्डेंड मिश्र धातु स्टील पर विचार करें। यह आधुनिक ब्रेक विभाग का निर्विवाद कार्य‑घोड़ा है, जो पूरे कट सेक्शन में मध्यम 280 ब्रिनेल (लगभग 30 HRC) पर स्थित है।.

मार्केटिंग तर्क के अनुसार, एक 60 HRC डाई को 30 HRC डाई से दोगुनी देर चलनी चाहिए। फिर भी व्यवहार में, 4140 डाई हज़ारों साइकल तक बिना एक भी दरार के चलती है, जबकि अत्यधिक कठोर T10 डाई भारी प्लेट पर फँसकर टूट जाती है। 4140 सफल होती है क्योंकि यह अधिकतम सतह घिसावट प्रतिरोध के बजाय संपीड़न शक्ति और कोर तन्यता को प्राथमिकता देती है। यह बस इतना झुकती है कि टनेज को सह सके। औज़ार की उम्र उस उच्चतम कठोरता से निर्धारित नहीं होती जो आप प्राप्त कर सकते हैं, बल्कि सतह घिसावट प्रतिरोध और स्टील की अपनी आंतरिक झटका‑सहन क्षमता के बीच सटीक संतुलन से होती है।.

बेंडिंग का भौतिक विज्ञान: क्यों आपके टूलिंग को दोहरी व्यक्तित्व की आवश्यकता है

एक चौथाई‑इंच 304 स्टेनलेस स्टील शीट को V‑डाई में जाते हुए देखें। यह बस मुड़ती नहीं है। जैसे ही पंच सामग्री को नीचे धकेलता है, शीट एक विशाल लीवर की तरह व्यवहार करती है, जो अपने घर्षणयुक्त किनारों को अत्यधिक दबाव में डाई के कंधों पर घसीटती है। यही है सतह घर्षण। ठीक उसी क्षण, जब पंच बॉटम डेड सेंटर तक पहुँचता है, यह लगभग 100 टन गतिज ऊर्जा सीधे डाई की जड़ में स्थानांतरित करता है। यही है संपीड़न झटका। जब आप एक डाई को केवल एक HRC मान के आधार पर चुनते हैं, तो आप एक स्थिर भौतिक गुण से दो मौलिक रूप से भिन्न यांत्रिक लड़ाइयों का सामना करने की उम्मीद कर रहे होते हैं।.

यह प्रेस ब्रेक की भौतिक वास्तविकता को अनदेखा करता है। उच्च‑टनेज साइकलों से बचने के लिए, स्टील में दोहरी व्यक्तित्व होना चाहिए: एक सतह जो अत्यधिक घर्षण के तहत गैलिंग का प्रतिरोध करती है, और एक कोर जो विस्फोटक दबाव के तहत टूटने का प्रतिरोध करती है। जब संतुलन गलत होता है, तो ये दोनों बल वास्तव में किसी औज़ार को कैसे नष्ट करते हैं?

सतह घर्षण बनाम संपीड़न बल: डाई को नष्ट करने वाले प्रतिस्पर्धी बल

एक घिसे हुए डाई को एक तीव्र कार्यशाला की रोशनी में जांचें। आप दो अलग-अलग प्रकार की क्षति देखेंगे जो इन प्रतिस्पर्धी बलों की कहानी को उजागर करती हैं। ऊपरी रेडियस पर — अर्थात् V के कंधे — आपको गहरी अनुदैर्ध्य खरोंचें और स्थानीय गॉलिंग दिखाई देंगी, जहाँ कार्यपीस की सामग्री वास्तव में डाई स्टील के साथ ठंडी वेल्ड होकर फट गई थी। यह क्षति तब होती है जब सतही घर्षण स्टील की घिसाव प्रतिरोधकता को पार कर जाता है। V के रूट (तल) में, आप कुछ बिल्कुल अलग देख सकते हैं: साइड दीवारों का हल्का उभराव या सूक्ष्म दरारों का जाल। यह तब होता है जब संपीड़न बल स्टील की आंतरिक यील्ड स्ट्रेंथ से अधिक हो जाता है।.

जब आप भारी प्लेट मोड़ते हैं, तो आपको उच्च सतही कठोरता की आवश्यकता होती है — सामान्यतः 55 HRC से अधिक — ताकि शीट मेटल डाई के कंधों को घिस न दे। लेकिन जैसे ही पंच नीचे पहुँचता है, उसी डाई को एक भारी झटका तरंग अवशोषित करनी पड़ती है। यदि पूरे स्टील के ब्लॉक को 55 HRC तक पूरी तरह कठोर किया गया हो, तो उसमें लचकने के लिए आवश्यक नमनशीलता (ductility) नहीं बचती।.

यह टन भार को अवशोषित करता रहता है जब तक कि परमाणु बंधन अंततः टूट नहीं जाते। तो फिर इतने सारे कार्यशालाएँ क्यों अधिकतम कठोरता तक सख्त टूलिंग ऑर्डर करती रहती हैं?

"जितना कठोर उतना बेहतर" जाल: जब अधिकतम HRC सूक्ष्म टूट-फूट और बिखराव की ओर ले जाती है

एक महंगी गलती तब होती है जब कोई कार्यशाला मोटे A36 संरचनात्मक स्टील के लिए उच्च-मात्रा का अनुबंध प्राप्त करती है और तुरंत 60 HRC तक कठोर किए गए डाई ऑर्डर कर देती है ताकि "घिसाव रोका जा सके।" यह तर्कसंगत लगता है जब तक कि तीसरे शिफ्ट के मध्य तक समय नहीं बीत जाता। ऑपरेटर को एक रायफल जैसी आवाज सुनाई देती है। डाई केवल फटी नहीं; V-रेडियस का एक दाँतेदार खंड पूरी तरह से छिलकर अलग हो गया, जिससे $1,500 का उपकरण कचरे में बदल गया।.

यह "जितना कठोर उतना बेहतर" वाला जाल व्यावहारिक रूप में है। टूल स्टील में कठोरता और सघनता (toughness) एक-दूसरे के विपरीत होती हैं। जब किसी डाई को उसके कोर तक 55 HRC से अधिक बढ़ा दिया जाता है, तो उसका क्रिस्टलीय ढांचा कठोरता से लॉक हो जाता है। यह धंसाव का अत्यधिक प्रतिरोध करता है, लेकिन गतिशील प्रभावों को अवशोषित नहीं कर पाता। जब मोटी, खुरदरी सामग्री को मोड़ा जाता है, तो टन भार कभी भी पूरी तरह समान नहीं होता। मिल स्केल, मोटाई में बदलाव और मशीन की हल्की असंतुलन स्थानीय दबाव के स्पाइक्स बनाते हैं। लगभग 30 HRC वाले एक नमनशील कोर इन स्पाइक्स को सूक्ष्म रूप से झेल लेता है। एक 60 HRC तक पूरी तरह से कठोर किया गया डाई झेल नहीं पाता।.

इसके बजाय, यह सूक्ष्म रूप से टूटने लगता है, और बार-बार टन भार लगने पर वे सूक्ष्म टूटन तनाव केंद्र बन जाते हैं जो बड़े विनाशकारी दरारों में विकसित हो जाते हैं। लेकिन यदि कोर की सुरक्षा के लिए कठोरता कम कर दी जाए, तो क्या हम सिर्फ सतह को घर्षण के हवाले नहीं कर देंगे?

तेज़ घिसाव की वास्तविकता: जब V-रेडियस खुरदुरी सामग्री के आगे झुक जाता है तो क्या होता है

यदि आप कठोरता बहुत नीचे ले आते हैं, तो आप विस्फोटक विफलता के बदले उसे एक धीमी, घिसने वाली तबाही में बदल देते हैं। एक मानक 42CrMo डाई को लें जिसकी समान कठोरता 280 ब्रिनेल (लगभग 30 HRC) है। हल्के स्टील के लिए यह बहुत अच्छा प्रदर्शन करता है, सेवा के दौरान हल्का कार्य-कठोर हो जाता है और पूरे दिन झटके अवशोषित करता है। लेकिन अगर आप इसे लगातार 35 HRC स्टेनलेस स्टील या लेजर-कटी AR400 प्लेट के संपर्क में रखते हैं, तो भौतिक विज्ञान उलट जाता है।.

अब कार्यपीस डाई से कठोर है — या फिर उसकी कठोरता के बहुत करीब है। जब यह खुरदरा पदार्थ V-रेडियस पर फिसलता है, तो यह एक फाइल की तरह व्यवहार करता है। डाई के कंधे झुकने और चपटा होने लगते हैं। रेडियस फैल जाता है, और अचानक पूरी तरह प्रोग्राम किए गए 90-डिग्री बेंड 92 डिग्री पर निकलने लगते हैं। आप रैम की गहराई समायोजित करके इसकी भरपाई करते हैं, जिससे संपर्क बिंदु बदल जाता है और घिसाव और भी तेज हो जाता है।.

टूल बिखरा नहीं है, लेकिन उसकी ज्यामिति पूरी तरह नष्ट हो गई है। एक डाई जिसने अपना कोण खो दिया, उतनी ही व्यर्थ है जितनी कि वह जो शरपनेल में टूट जाए। यही मूल इंजीनियरिंग समस्या है: हम ऐसा टूल कैसे बनाएं जो दोनों सीमाओं पर टिक सके?

पूर्ण कठोरीकृत बनाम सतही कठोरीकृत: मूल संघर्ष

एक और महंगी गलती तब होती है जब कोई कार्यशाला आधा इंच मोटी प्लेट को नीचे मोड़ने के लिए 60 HRC की समान कठोरता वाला एक विशाल D2 टूल स्टील V-डाई, जिसकी कीमत $4,000 है, खरीदती है। फोरमैन मान लेता है कि अधिकतम कठोरता का अर्थ है अधिकतम टिकाऊपन। पहले ही शिफ्ट में, ऑपरेटर रैम चलाता है, पंच नीचे पहुँचता है, और डाई जोरदार तरीके से फेल हो जाती है। टूल केवल फटता नहीं, बल्कि विस्फोट कर देता है।.

कल्पना करें कि आप पूरी तरह काँच से बनी एक हथौड़ी झुला रहे हैं।.

यह कभी खरोंचता नहीं, लेकिन जैसे ही यह किसी ठोस वस्तु से टकराता है, आंतरिक नम्यता की कमी पूरी संरचना को विनाशकारी रूप से विफल कर देती है। पूरी तरह कठोरीकृत करना इस “काँच के हथौड़े” का निर्माण करता है। पूरे स्टील ब्लॉक को गरम किया जाता है और बुझाया जाता है ताकि बाहरी कंधों से लेकर रूट के केंद्र तक समान रॉकवेल कठोरता प्राप्त हो। सतही कठोरीकरण बिलकुल उलटा तरीका अपनाता है। केवल बाहरी कुछ मिलीमीटर सामग्री को संशोधित करके, निर्माता एक “ऐनविल” बनाते हैं — एक अभेद्य खोल जो झटका अवशोषित करने वाले कोर को घेरे होता है। यह समझने के लिए कि एक 200 टन के बॉटमिंग ऑपरेशन को कैसे झेल लेता है जबकि दूसरा टुकड़ों में बिखर जाता है, आपको यह समझना होगा कि गतिज ऊर्जा स्टील की मैट्रिक्स में कैसे प्रवाहित होती है।.

पूर्ण कठोरीकरण: समान ताकत का अर्थ है समान भंगुरता का जोखिम

एक कार्बन टूल स्टील ब्लॉक — जैसे T10 — को लें और उसे तब तक बुझाएं जब तक कि वह सतह से केंद्र तक 62 HRC न पहुँच जाए। क्रिस्टलीय संरचना कसकर बंद हो जाती है। यह धंसने का अत्यधिक प्रतिरोध करती है, जो इसे कम-प्रभाव वाले कटिंग टूल्स के लिए प्रभावी बनाती है। लेकिन जैसे ही वह “काँच का हथौड़ा” किसी कील पर प्रहार करता है, प्रभाव की ऊर्जा के पास निकलने की कोई जगह नहीं होती।.

जब एक प्रेस ब्रेक रैम मोटी शीट मेटल को V-डाई में धकेलता है, तो यह एक भारी संपीड़न शॉकवेव उत्पन्न करता है।.

यदि डाई का कोर 62 HRC पर है, तो स्टील उस दबाव स्पाइक को सूक्ष्म रूप से अवशोषित करने के लिए झुक नहीं सकता। गतिज ऊर्जा कठोर परमाणु बंधनों से टकराती है, कोई नम्यता नहीं पाती, और तुरंत सबसे कम प्रतिरोध का रास्ता तलाशती है। यह V के रूट पर सूक्ष्म दरार पैदा करती है, जो एक सेकंड के अंश में पूरे ब्लॉक में फैल जाती है। डाई फट जाती है। भारी-ड्यूटी धातु निर्माण में समान ताकत एक मिथक है; समान कठोरता समान भंगुरता की गारंटी देती है।.

सतही कठोरीकरण: क्यों खोल और कोर के बीच का संक्रमण क्षेत्र डाई के जीवन को निर्धारित करता है

एक सही ढंग से इंडक्शन-हार्डन किए गए 4140 डाई के क्रॉस-सेक्शन की आवर्धक जांच करें। आप देखेंगे कि बाहरी खोल 58 HRC का है और कोर 30 HRC का। लेकिन इस टूल के टिके रहने की कुंजी इनके बीच का धूसर धुंधलापन है। यही संक्रमण क्षेत्र है।.

यदि किसी निर्माता ने किसी तरह 58 HRC प्लेट को सीधे 30 HRC बेस पर जोड़ दिया होता, तो पहला भारी मोड़ उस कठोर प्लेट को तुरंत खींचकर अलग कर देता।.

संक्रमण क्षेत्र एक धातुकर्मीय ग्रेडिएंट है जहाँ कठोरता धीरे-धीरे घटती है—58 से 50 से 40 और फिर 30 HRC तक—सिर्फ कुछ मिलीमीटर के अंतराल में। जब मोड़ चक्र का संपीड़न झटका डाई शोल्डर पर लगता है, यह ग्रेडिएंट एक यांत्रिक शॉक एब्जॉर्बर की तरह काम करता है। यह गतिज ऊर्जा को, जो सामान्यतः कठोर बाहरी खोल को तोड़ देती, सुरक्षित रूप से नमनशील कोर में वितरित कर देता है। संक्रमण क्षेत्र माइक्रो-क्रैक्स को फैलने से पहले ही रोक देता है।.

कठोर आवरण की गहराई: क्यों अधिक गहराई हमेशा बेहतर नहीं होती

एक महंगी गलती तब होती है जब कोई निर्माता कस्टम सतह-कठोर डाई ऑर्डर करता है लेकिन 6 मिमी गहरे कठोर आवरण पर जोर देता है, यह मानते हुए कि मोटी पहनने वाली परत स्वचालित रूप से लंबे सेवा जीवन का मतलब होती है। वे इसे प्रेस पर स्थापित करते हैं ताकि मोटे A36 स्ट्रक्चरल प्लेट को मोड़ सकें। एक सप्ताह के भीतर ही डाई जड़ के बिल्कुल नीचे से फट जाती है।.

उन्होंने अनुपात को नष्ट कर दिया।.

एक मानक V-डाई पर गहरा आवरण क्रॉस-सेक्शन का बहुत अधिक हिस्सा ले लेता है, जिससे कोर इतना छोटा रह जाता है कि झुक नहीं सकता। यदि कठोर आवरण उपकरण के द्रव्यमान के 80% भाग को ग्रहण करता है, तो आपने प्रभावी रूप से एक पूर्ण-कठोर डाई का निर्माण कर लिया है। प्रेस ब्रेक की भौतिक वास्तविकता यह मांग करती है कि आवरण केवल इतना गहरा हो कि सतह घर्षण को पार कर सके—आमतौर पर 1.5 से 3 मिमी—ताकि अधिकांश स्टील इतना नरम बना रहे कि टन भार को सह सके।.

चार कठोर करने की विधियाँ जो चार पूरी तरह अलग प्रकार की डाइयाँ बनाती हैं

यह जानना कि डाई को कठोर बाहरी आवरण और नमनशील कोर की आवश्यकता है, तब तक कोई मायने नहीं रखता जब तक आप वह निर्माण प्रक्रिया निर्दिष्ट नहीं कर सकते जो इसे पैदा करती है। जब कोई निर्माता "कठोर टूलिंग" ऑर्डर करता है, तो वह उपकरण जीवन के सबसे महत्वपूर्ण कारक को विक्रेता की व्याख्या पर छोड़ देता है। गर्मी लगाने की विधि आवरण की गहराई, संक्रमण क्षेत्र की चौड़ाई, और अंतिम रॉकवेल कठोरता तय करती है। यदि गलत हीट-ट्रीटिंग प्रक्रिया को उच्च टन भार वाले अनुप्रयोग के साथ जोड़ा जाता है, तो परिणाम मूल रूप से विफलता की प्रतीक्षा कर रहा होता है।.

यदि आप उन चर को अनुमान पर नहीं छोड़ना चाहते, तो एक संक्षिप्त तकनीकी बातचीत ऑर्डर देने से पहले सही कठोर करने की विधि स्पष्ट कर सकती है। ADH मशीन टूल इन निर्णयों में अनुशासित गुणवत्ता नियंत्रण, सीमित-तत्व-सत्यापित डिज़ाइन, और प्रेस ब्रेक सिस्टम में चल रहे अनुसंधान एवं विकास के साथ समर्थन प्रदान करता है, जिससे यह एक व्यावहारिक भागीदार बनता है जब टूलिंग जीवन और टन भार मार्जिन मायने रखते हैं। आप उस चर्चा की शुरुआत कर सकते हैं या हमारे माध्यम से एक मूल्य-प्रस्ताव का अनुरोध कर सकते हैं संपर्क पृष्ठ.

पारंपरिक थ्रू-हार्डनिंग: जहाँ पूर्ण क्रॉस-सेक्शन हीट ट्रीट अपनी प्रीमियम कीमत कमाता है

एक महंगी गलती तब होती है जब कोई कार्यशाला H13 टूल स्टील से बनी कस्टम हेवी-ड्यूटी V-डाई का ऑर्डर देती है और हीट ट्रीटर को इसे समान 58 HRC हासिल करने के लिए 1050°C पर क्वेंच करने का निर्देश देती है। फोरमैन यह मान लेता है कि क्योंकि H13 एक प्रीमियम हॉट-वर्क स्टील है, उसे अधिकतम कठोरता तक ले जाना एक अभेद्य उपकरण बनाएगा। भारी प्लेट की पहली रन पर ही डाई जड़ से सीधी दरार पकड़ लेती है।.

सतह की कठोरता इतनी अधिक बढ़ा दी गई थी कि कोर की सारी नम्यता समाप्त हो गई।.

भारी संपीड़न झटके को झेलने के लिए डिजाइन की गई हॉट-वर्क डाइयाँ वास्तव में तब बेहतर प्रदर्शन करती हैं जब उन्हें 46–50 HRC तक वापस टेंपर किया जाता है। 58 HRC पर, H13 मैट्रिक्स पूरी तरह कठोर हो जाता है। थ्रू-हार्डनिंग—जहाँ उपकरण को भट्टी में तब तक गर्म किया जाता है जब तक कि कोर सतह के समान तापमान तक नहीं पहुँच जाता—यह सख्ती से सीमित करता है कि स्टील को कितना कठोर किया जा सकता है। यदि थ्रू-हार्डन की गई डाई को प्रभाव झेलना है, तो सतह पहनने का प्रतिरोध त्यागना पड़ता है।.

तो यह विधि अपने प्रीमियम को कहाँ उचित ठहराती है? यह उच्च-सटीकता, कम-टन भार वाले अनुप्रयोगों में लागू होती है। यदि आप पतली गेज एल्युमिनियम को अत्यंत तीव्र पंच टिप के साथ एयर-बेंडिंग कर रहे हैं, तो शॉक एब्जॉर्प्शन चिंता का विषय नहीं है। आपको टिप को संकेंद्रित भार के तहत विरूपण से बचाने की आवश्यकता होती है। थ्रू-हार्डनिंग यह सुनिश्चित करता है कि जैसे-जैसे पंच टिप धीरे-धीरे घिसता है, नीचे उजागर हुआ नया स्टील मूल सतह जितना ही कठोर होता है। लेकिन जब कोई ऑपरेशन विशाल गतिज ऊर्जा उत्पन्न करता है, तो एक प्रक्रिया आवश्यक होती है जो गर्मी को अलग करती हो।.

इंडक्शन हार्डनिंग: नियंत्रित गहराई, तीव्र चक्र—और उथले नकली को कैसे पहचानें

जब उच्च-आवृत्ति वाली प्रत्यावर्ती धारा को एक तांबे की कॉइल के माध्यम से प्रवाहित किया जाता है जो 4140 स्टील डाई के चारों ओर लिपटी होती है, तो उत्पन्न चुंबकीय क्षेत्र धातु की बाहरी सतह को कुछ ही सेकंड में लगभग 1600°F तक गर्म कर देता है। कोर मूल रूप से ठंडा रहता है। तत्काल क्वेंचिंग लगभग 55–60 HRC की नियंत्रित इंडक्शन-कठोर आवरण बनाता है, जिसकी गहराई लगभग 0.080 से 0.120 इंच होती है, जबकि कोर को इतना मजबूत छोड़ देता है कि वह भारी कॉइनिंग संचालन के टन भार को बिना क्षति ग्रहण कर सके।.

यह उद्योग मानक है—उचित कारण के लिए, लेकिन यह नकली तैयार करने की सबसे आसान विधि भी है।.

कम लागत वाले टूलिंग विक्रेता निर्माण समय कम करने के लिए इंडक्शन कॉइल को स्टील पर सही गति से दोगुनी गति से घुमा सकते हैं। तब चुंबकीय क्षेत्र को सामग्री में पर्याप्त समय तक प्रवेश करने का अवसर नहीं मिलता। परिणामस्वरूप डाई सतह पर पूर्ण 58 HRC पर जांच में सही दिख सकती है, लेकिन कठोर आवरण केवल लगभग 0.020 इंच गहरा होता है—नाखून की मोटाई जितना। जब 200-टन का भार लागू होता है, तो वह सूक्ष्म कठोर खोल नरम 30 HRC कोर में अंडे के छिलके की तरह दबाव में ढह जाता है। सतह टूट जाती है, ज्यामिति नष्ट हो जाती है, और उपकरण स्क्रैप बिन में चला जाता है।.

उथला नकली उपकरण प्रेस तक पहुँचने से पहले ही पहचाना जा सकता है। यदि इंडक्शन-कठोर डाई के सिरों के प्रोफ़ाइल पर हल्का एसिड इच लगाया जाए, तो कठोर आवरण गहरे ग्रे रंग का दिखाई देगा। यदि वह गहरी पट्टी कामकाजी रेडियस से कम से कम एक सोलहवें इंच से आगे नहीं बढ़ती, तो उपकरण को वापस कर देना चाहिए।.

फ्लेम हार्डनिंग: लागत-प्रभावी समझौता और इसकी स्थिरता की सीमाएँ

एक मोटरयुक्त ट्रैक पर एक ऑक्सी-एसेटिलीन टॉर्च लगाएँ और इसे लगभग 12 फुट लंबे वी-डाई के कंधों पर धीरे-धीरे आगे बढ़ाएँ, जहाँ लौ के लगभग एक इंच पीछे पानी की एक जेट पीछे चल रही हो। फ्लेम हार्डनिंग का आधार वही धातुकर्म सिद्धांत है जो इंडक्शन हार्डनिंग में होता है, लेकिन यह विद्युतचुंबकीय क्षेत्र की सटीकता को ज्वलनशील गैस की भौतिक ताकत से बदल देता है।.

यह विधि बहुत बड़े, अत्यधिक आकार के टूलिंग के लिए बेहद किफायती साबित होती है जहाँ एक कस्टम इंडक्शन कॉइल का निर्माण आर्थिक रूप से अव्यवहारिक होता है।.

उन कार्यशालाओं के लिए जो नियमित रूप से इस पैमाने पर काम करती हैं, उपकरण का चयन हार्डनिंग पद्धति जितना ही महत्वपूर्ण होता है। बड़े-फॉर्मेट बेंडिंग में कठोरता, दोहराने योग्य CNC नियंत्रण और लंबी बेड पर स्थिर टन भार की आवश्यकता होती है ताकि डाउनस्ट्रीम असंगतियों को कम किया जा सके। ADH मशीन टूल जैसी समाधान प्रणालियाँ बड़े प्रेस ब्रेक सिस्टम अत्यधिक बड़े टूलिंग और लंबे भागों के लिए बनाई गई हैं, जो निर्माताओं को सटीकता और स्थिरता बनाए रखने में मदद करती हैं – जहाँ मैनुअल प्रक्रियाएँ और असमान ताप प्रविष्टि जोखिम को बढ़ाना शुरू कर सकती हैं।.

यह लागत बचत स्थिरता की कीमत पर आती है। फ्लेम हार्डनिंग अत्यधिक संवेदनशील होती है, दोनों थर्मल मास और ट्रैवल स्पीड के प्रति। यदि मोटरयुक्त ट्रैक थोड़ी भी रुकावट करता है, या यदि कोई ऑपरेटर टॉर्च को मैन्युअल रूप से चलाते हुए एक पल के लिए भी रुक जाता है, तो गर्मी स्टील के मैट्रिक्स में गहराई तक प्रवेश करती है। परिणामस्वरूप एक डाई बन सकती है जिसकी एक छोर पर कठोरता 58 HRC होती है, बीच में 48 HRC तक गिरती है, और किसी स्थानीय गर्म बिंदु पर 62 HRC तक बढ़ जाती है। उच्च तन्यता सामग्री को मोड़ते समय यह असमान कठोरता अनियमित घिसावट का कारण बनती है, जिससे स्ट्रोक के दौरान शीट मेटल खिंच और मुरझा सकती है। फ्लेम हार्डनिंग भारी टूलिंग बजट को बचा सकती है, लेकिन इसके साथ समय के साथ ज्यामितीय घिसावट के लिए व्यापक सहिष्णुता की आवश्यकता होती है।.

नाइट्राइडिंग और कोटिंग: संरचनात्मक विरूपण के बिना अत्यधिक सतही कठोरता

एक महंगी गलती तब होती है जब कोई फैब्रिकेटर किसी टूलिंग कैटलॉग में स्कैन करता है, देखता है कि एक तरल-नाइट्राइडेड डाई को 65+ HRC की समकक्ष कठोरता के साथ विज्ञापित किया गया है, और फिर उसे आधा इंच A36 संरचनात्मक स्टील मोड़ने के लिए खरीद लेता है। धारणा यह होती है कि 65 HRC निश्चित रूप से 58 HRC से अधिक मजबूत होगा। पहली ही रैम साइकिल पर अत्यधिक टन भार डाई को मोड़ देता है, और नाइट्राइडेड सतह जमे हुए तालाब की बर्फ की तरह फट जाती है।.

नाइट्राइडिंग कोई थर्मल शॉक एब्जॉर्बर नहीं है; यह एक रासायनिक सीमा परत है।.

स्टील को उसकी क्रिस्टलीय संरचना बदलने के लिए गर्म करने के बजाय, नाइट्राइडिंग में तैयार टूल को अमोनिया गैस से भरे एक निम्न-तापमान भट्टी में, आम तौर पर 950°F के आसपास रखा जाता है। नाइट्रोजन परमाणु सीधे स्टील की सतह में फैले जाते हैं। चूँकि तापमान धातु के महत्वपूर्ण परिवर्तन बिंदु से नीचे रहता है, डाई में कोई संरचनात्मक विरूपण नहीं होता और वह पूरी तरह सीधी रहती है।.

परिणामी परत अत्यंत कठोर होती है, लेकिन यह पूरी तरह से सूक्ष्म होती है, जो अक्सर .005 इंच से भी कम गहरी होती है। यह प्रक्रिया कभी भी भारी संपीड़न झटके सहने के लिए नहीं बनाई गई थी। इसके बजाय, यह एक अलग विफलता मोड को संबोधित करती है: गॉलिंग। जब 304 स्टेनलेस स्टील जैसी चिपचिपी सामग्री किसी सामान्य डाई पर फिसलती है, तो घर्षण सूक्ष्म स्तर पर शीट मेटल के टुकड़ों को टूल पर वेल्ड कर सकता है। नाइट्राइडिंग एक चिकनी, कांच जैसी कठोर बाधा बनाती है जो उन सूक्ष्म वेल्डों को बनने से रोकती है।.

अब हम समझते हैं कि स्टील मैट्रिक्स को इस तरह इंजीनियर करना कैसे संभव है कि वह या तो अत्यधिक झटके या अत्यधिक घर्षण का सामना कर सके। फिर भी, एक पूरी तरह से इंजीनियर किया गया टूल भी असफल होगा यदि इसे गलत प्रकार के शीट मेटल पर मजबूर किया जाए।.

हार्डनिंग स्पेक को आपके वास्तविक कार्यभार से मेल कराना

हार्डॉक्स और उच्च-तन्यता स्टील को मोड़ना: गहरी केस हार्डनिंग की आवश्यकता

एक और महंगी गलती तब होती है जब कोई कार्यशाला आधा इंच हार्डॉक्स 450 वियर प्लेट मोड़ने का अनुबंध प्राप्त करती है और यह तय करती है कि वह अपने टूलिंग को “अपग्रेड” करेगी, 65 HRC समकक्ष रेटिंग वाली तरल-नाइट्राइडेड डाई मंगाकर। कागज पर सेटअप पूरी तरह सुरक्षित लगता है। ऑपरेटर भारी शीट को पोजीशन करता है, पैडल दबाता है, और रैम नीचे तक पहुँचती है। उच्च-तन्यता स्टील से उत्पन्न तीव्र संपीड़न झटका डाई के कंधे को मोड़ देता है, और सूक्ष्म नाइट्राइडेड परत सस्ते पेंट की तरह छिल जाती है। डाई पहली ही स्ट्रोक में नष्ट हो जाती है।.

हार्डॉक्स और अन्य उच्च-उपज संरचनात्मक स्टील केवल मुड़ते नहीं हैं; वे प्रतिरोध करते हैं। उच्च तन्यता सामग्री में निहित महत्वपूर्ण स्प्रिंगबैक बेंडिंग साइकिल के दौरान तीव्र गतिज ऊर्जा जारी करता है। जब वह कांच का हथौड़ा कील पर प्रहार करता है, तो प्रभाव ऊर्जा कहीं नहीं जा सकती। इसे .005 इंच की सूक्ष्म कठोर सतह द्वारा अवशोषित नहीं किया जा सकता, इसलिए यह सीधे अंदर प्रवेश करती है, नीचे के मुलायम स्टील को कुचल देती है और भंगुर सतह को फोड़ देती है।.

उच्च-तन्यता स्टील का सामना करने के लिए, आपको एक एन्विल (धौंकनी) की आवश्यकता होती है।.

आपको एक मानक 4140 स्टील वी-डाई की आवश्यकता होती है, जिसे 55–58 HRC की मध्यम कठोरता तक इंडक्शन-हार्डन किया गया हो, और जिसकी केस गहराई कम से कम .100 इंच हो। यह मोटी कठोर परत भारी शीट के घर्षण को झेलती है, जबकि अंदर का अपेक्षाकृत मुलायम 30 HRC कोर झटके को अवशोषित करता है। शीट मेटल के भौतिक गुण “आर्मर” की आवश्यक गहराई निर्धारित करते हैं — केवल कठोरता नहीं। लेकिन सही डाई स्पेक भी तब विफल हो जाएगी यदि बेंडिंग सिस्टम पूरी लंबाई में स्थिर, समकालिक टन भार नहीं दे पाता — विशेषकर जब प्लेट की मोटाई में परिवर्तन हो। ऐसे भारी-प्लेट परिदृश्यों में, कार्यशालाएँ अक्सर ADH मशीन टूल की टैंडम प्रेस ब्रेक जैसी CNC-आधारित टंडम समाधान की ओर रुख करती हैं ताकि नियंत्रण और स्थिरता बनाए रखी जा सके, जिससे टूलिंग डिजाइन के अनुसार भार को झेले, न कि असमान बल के तहत विस्फोट करे।.

गैल्वनाइज्ड और एल्युमिनियम: जब एंटी-गॉलिंग कच्ची कठोरता से अधिक महत्वपूर्ण हो जाता है

5052 एल्युमीनियम या भारी गैल्वनाइज्ड स्टील का एक टुकड़ा लें और उसे टनेज के तहत मानक 58 HRC इंडक्शन-हार्डन किए गए डाई के ऊपर खींचें। पचास बार मोड़ने के बाद रुकें और अपने अंगूठे को डाई के कंधे पर चलाएँ। आपको इस्पात में कोई खांचा महसूस नहीं होगा; आप सामग्री का अनियमित, उठा हुआ जमाव महसूस करेंगे।.

वही जमाव “गॉलिंग” कहलाता है। मोड़ने की प्रक्रिया का घर्षण सूक्ष्म जिंक कोटिंग या नरम एल्युमीनियम के कणों को ठंडे वेल्ड द्वारा सीधे टूल स्टील पर जोड़ देता है। जैसे ही यह संचय शुरू होता है, यह एक दाँतेदार चाकू की तरह व्यवहार करता है, हर अगली पार्ट में गहरी खरोंच डालता है जो प्रेस से गुजरती है। निर्माता अक्सर इसे हल करने के लिए कठोर टूल स्टील खरीदने की कोशिश करते हैं, यह मानते हुए कि 62 HRC थ्रू-हार्डन किया हुआ D2 डाई घिसाव का सामना करेगा। कल्पना करें कि आप पूरी तरह से काँच का बना हथौड़ा झुला रहे हैं: यह डेंट नहीं करेगा, लेकिन यह चिपकने वाले धातुओं को अपनी सतह से चिपकने से कोई रोक नहीं देता।.

यही वह वातावरण है जहाँ वह लिक्विड-नाइट्राइड किया हुआ डाई—वह जो हार्डॉक्स के नीचे फेल हुआ था—अनिवार्य हो जाता है।.

पतले एल्युमीनियम के लिए आपको गहरी, झटके को रोकने वाली केस की आवश्यकता नहीं है। आपको एक चिकनी, अभेद्य सीमा परत की आवश्यकता है। .005 इंच नाइट्राइड किए गए आवरण से अत्यंत चिकनी और स्नेहपूर्ण सतह बनती है जो उन सूक्ष्म वेल्डों को बनने से पूरी तरह रोक देती है। आप जानबूझकर झटका अवशोषण की जगह निरपेक्ष सतही चिकनाई लेते हैं, क्योंकि शीट मेटल की रासायनिक संरचना इसकी मांग करती है।.

रीग्राइंडिंग फैक्टर: कैसे शार्पनिंग की अर्थव्यवस्था आपकी कठोरता की पसंद को बदलनी चाहिए

एक महंगी गलती तब होती है जब कोई शॉप मैनेजर उच्च-मात्रा, कम-टनेज वाले ब्रैकेट कार्य के लिए अल्ट्रा-हार्ड, 60 HRC थ्रू-हार्डन किए गए डाई खरीदने पर जोर देता है, यह मानकर कि वे कभी घिसेंगे नहीं। तीन साल बाद, काम करने की रेडियस सहनशीलता से बाहर घिस चुकी होती है। मैनेजर डाई को फिर से मशीनिंग के लिए भेजता है, और जो कोटेशन मिलता है वह नए टूलिंग खरीदने की लागत से अधिक निकलता है।.

60 HRC टूल स्टील की मशीनिंग के लिए विशेष सिरैमिक इनसर्ट, अत्यंत धीमी फीड दरें, और थर्मल क्रैकिंग से लगातार संघर्ष की आवश्यकता होती है। वही अत्यंत कठोरता जिसने डाई को तीन साल तक सेवा में रखा, अब उसे आर्थिक रूप से मरम्मत के लिए अनुपयुक्त बना देती है।.

इसीलिए क्रोम-कार्बन ब्रेक डाई स्टील, एक साधारण 280 ब्रिनेल (लगभग 30 HRC) पर, नियमित माइल्ड स्टील फैब्रिकेशन के लिए अक्सर सबसे तर्कसंगत विकल्प होता है। उपयोग के दौरान यह सतह पर थोड़ा “वर्क-हार्डन” होता है, जिससे मानक A36 शीट मेटल के खिलाफ पर्याप्त घिसाव प्रतिरोध मिलता है। और अधिक महत्वपूर्ण बात यह है कि जब डाई अंततः घिस जाती है, तो 30 HRC कोर को एक मानक मिलिंग मशीन पर रखकर पारंपरिक कार्बाइड टूलिंग से बिना पहले एनील किए फिर से काटा जा सकता है।.

आप किसी नरम डाई का चयन करके गुणवत्ता का त्याग नहीं कर रहे हैं; आप उस उपकरण को चुन रहे हैं जिसे स्क्रैप बिन तक पहुँचने से पहले तीन बार फिर से धारदार किया जा सकता है। फिर भी, सबसे अच्छी तरह मेल खाई और आर्थिक रूप से उचित डाई भी तब विनाशकारी रूप से असफल होगी जब ऑपरेटर खुद प्रेस ब्रेक की भौतिक सीमाओं को नजरअंदाज कर दे।.

सीमांत स्थितियाँ: जब "बेहतर हार्डनिंग" आपको नहीं बचाएगी

मैंने पच्चीस वर्षों तक इतना टूटा हुआ टूल स्टील साफ किया है कि अब समझता हूँ — सैद्धांतिक इंजीनियरिंग विनिर्देशों का कोई अर्थ नहीं अगर वे 200-टन बॉटमिंग ऑपरेशन को झेल नहीं सकते। पर्याप्त टूटी हुई धातु देखने के बाद, आप कुछ मूलभूत चीज़ पहचान लेते हैं। हम हफ्तों स्पेक शीट्स पर चर्चा करने में बिताते हैं, गहरी केस हार्डनिंग बनाम नाइट्राइडिंग पर बहस करते हैं, और धातु विज्ञान को किसी जादुई ढाल की तरह मानते हैं।.

धातुविज्ञान बस खेल खेलने का अनुमति पत्र है।.

यह भौतिकी के नियमों को नहीं बदलता। आप उपलब्ध सबसे अच्छा केस-हार्डन किया हुआ एनविल खरीद सकते हैं, इसे पूरी तरह से लचीले कोर से घेर सकते हैं, और फिर भी अगर इसे कचरा कम्पेक्टर की तरह व्यवहार करते हैं तो यह असफल हो जाएगा। यहीं सैद्धांतिक इंजीनियरिंग खत्म होती है और प्रेस ब्रेक की कठोर वास्तविकता शुरू होती है।.

उस सीमा पर नियंत्रण उतना ही महत्वपूर्ण है जितनी सामग्री। एक आधुनिक CNC प्रेस ब्रेक समस्या को इस उम्मीद से हटाकर कि कठोरता दुरुपयोग को झेल जाएगी, बल, मोड़ की गहराई और डिज़ाइन द्वारा पुनरावृत्ति को नियंत्रित करने में बदल देती है। ADH मशीन टूल जैसी समाधान सीएनसी प्रेस ब्रेक सटीक मोड़ और प्रोग्रामेबल टनेज नियंत्रण पर ध्यान केंद्रित करते हैं, जिससे फैब्रिकेटर टूलिंग के साथ मशीन की सीमाओं को परखने के बजाय उसकी वास्तविक सीमाओं के भीतर रह सकें।.

सांद्रित बॉटमिंग एब्यूज़: टनेज-हार्डनेस वक्र जिसे अधिकांश फैब्रिकेटर अनदेखा करते हैं

एक महंगी गलती तब होती है जब कोई ऑपरेटर भारी प्लेट पर तेज 90-डिग्री मोड़ करने की कोशिश करता है, डाई को पूरी तरह बॉटमिंग करते हुए मशीन की टनेज सीमा को पूरी तरह अनदेखा करता है। वे एक 60 HRC पंच को मिलते-जुलते V-डाई में लगाते हैं, पैडल पर पैर रखते हैं, और 200 टन हाइड्रोलिक बल से शीट मेटल को आकार में धकेलते हैं। ऑपरेटर मानता है कि कठोर स्टील इस अत्याचार को सहन कर सकता है क्योंकि स्पेक शीट ने अधिकतम टिकाऊ होने का वादा किया था।.

लेकिन जैसे ही वह काँच का हथौड़ा किसी कील पर प्रहार करता है, ऊर्जा के वितरण के लिए कोई रास्ता नहीं बचता।.

बॉटमिंग प्रेस की पूरी टनेज को पंच की नोक और डाई की जड़ की सूक्ष्म सतह क्षेत्र में केंद्रित कर देता है। दबाव घातीय रूप से बढ़ता है। यहाँ तक कि एक गहरी 0.100 इंच केस-हार्डन की परत भी उस स्तर की स्थानीयकृत गतिज हिंसा को वितरित नहीं कर पाती। अत्यधिक संपीड़न बल कठोर परत के नीचे 30 HRC लचीले कोर को ध्वस्त कर देता है। सतह धँस जाती है, कंधे टूट जाते हैं, और उपकरण केवल दरार नहीं पड़ता—वह फट जाता है।.

आप खराब फॉर्मिंग अभ्यासों की भरपाई अतिरिक्त कठोरता से नहीं कर सकते।.

डाई एलाइनमेंट और वी-चौड़ाई चयन: सेटअप कृत्रिम घर्षण बिंदु कैसे बनाता है

एक और महंगी गलती तब होती है जब कोई ऑपरेटर मोटे शीट मेटल को छोटे वी-डाई में डालकर कम अंदरूनी रेडियस को "धोखा" देने की कोशिश करता है। वी-डाई चयन का नियम बिल्कुल स्पष्ट है: खुलाव (ओपनिंग) सामग्री की मोटाई के चार से आठ गुना होना चाहिए। फिर भी निर्माता अक्सर इस दिशा‑निर्देश को नज़रअंदाज़ कर देते हैं ताकि दस मिनट के टूल बदलाव से बचा जा सके।.

यदि आप वास्तविक सामग्री की मोटाई से मेल खाने वाले वी‑चौड़ाई, टनेज और डाई ज्यामिति के लिए एक ठोस संदर्भ चाहते हैं—शॉप फ़्लोर पर अनुमान लगाने के बजाय—तो निर्माता के विशिष्ट विनिर्देश (स्पेसिफिकेशन) पास में होना बहुत सहायक होता है।. एडीएच मशीन टूल वह विस्तृत बेंडिंग और टूलिंग ब्रोशर प्रकाशित करता है जो CNC प्रेस ब्रेक सेटअप के अनुरूप होते हैं, जिससे ऐसी डाई चुनना आसान हो जाता है जो इन कृत्रिम घर्षण बिंदुओं से बचाएं। आप यहाँ से तकनीकी ब्रोशर और विनिर्देशन शीट डाउनलोड कर सकते हैं: ब्रॉशर डाउनलोड करें.

जब मोटे गेज वाले स्टील को संकरी वी‑ओपनिंग में मजबूर किया जाता है, तो लीवरेज नाटकीय रूप से बदल जाता है। सामग्री अब डाई के कंधों पर आसानी से नहीं फिसलती; बल्कि वह उनमें काटने लगती है। इससे कृत्रिम तनाव केंद्र उत्पन्न होते हैं जो घर्षण बल को उस सीमा से बहुत अधिक बढ़ा देते हैं, जिसके लिए हीट ट्रीटमेंट को डिज़ाइन किया गया था। 55 HRC इंडक्शन‑हार्ड किए हुए कंधे इस प्रकार के स्थानीयकृत दबाव में फट जाते हैं और घिस जाते हैं। उस समय, डाई बहुत “सॉफ्ट” लगने पर टूलिंग सप्लायर को दोष देना आसान हो जाता है।.

लेकिन एक कम निर्दिष्ट डाई चौड़ाई कठोरता के मुद्दे से पहले ही एक विफलता मोड पैदा कर देती है।.

खराब सतह फिनिश: समय से पहले घिसाव के रूप में छिपे हुए गॉलिंग की पहचान

कल्पना कीजिए कि आप पूरी तरह काँच के बने हथौड़े को घुमा रहे हैं। उसमें अत्यधिक कठोरता हो सकती है, लेकिन यह उसकी सतह की विशेषताएँ हैं जो तय करती हैं कि वह दुनिया के साथ कैसे अंतःक्रिया करेगा। यही सिद्धांत आपकी डाई के कंधों की सतह फिनिश पर लागू होता है।.

निर्माता अक्सर गॉलिंग को समय से पहले घिसाव समझने की गलती करते हैं। वे मशीन से डाई उतारते हैं, खुरदरे, चबाए गए कंधे को देखते हैं और तुरंत मान लेते हैं कि स्टील पर्याप्त कठोर नहीं था। प्रतिक्रिया में वे एक और अधिक सख्त डाई ऑर्डर करते हैं। लेकिन समस्या रॉकवेल मान में नहीं, बल्कि सतह की फिनिश में है। यदि डाई को मोटे फ़ीड रेट से मशीन किया गया और ठीक से पॉलिश नहीं किया गया, तो सूक्ष्म मशीनिंग खांचे वर्कपीस पर चीज़ ग्रेटर की तरह कार्य करते हैं। उत्पन्न घर्षण तीव्र गर्मी पैदा करता है, जिससे सामग्री सीधे डाई पर ठंडी वेल्डिंग जैसी चिपक जाती है। एक बार जब यह परत बनना शुरू हो जाती है, तो यह कठोर सतह की परत को फाड़ देती है।.

इस समस्या को सुलझाने के लिए आपको कठोर डाई की नहीं, बल्कि एक पॉलिश की हुई डाई की आवश्यकता है।.

इन भौतिक सीमाओं की समझ ही उस कार्यशाला को अलग करती है जो अपने टूलिंग को खर्च करती है, उससे जो उसे नियंत्रित करती है। इसका अर्थ यह है कि अगला कदम फ़्लोर पर असफलताओं का विश्लेषण करना नहीं, बल्कि ख़रीद आदेश पर हस्ताक्षर करने से पहले अपने टूलिंग सप्लायर से सवाल करना है।.

स्पेसिफिकेशन्स पर पुनर्विचार: अपने टूलिंग सप्लायर से पूछने के लिए तीन प्रश्न

एक और महंगी गलती तब होती है जब वर्कशॉप अंततः फ़्लोर पर सख्त टनेज सीमाएँ लागू करती है, लेकिन खरीद विभाग टूलिंग का चयन केवल एक शब्द के मार्केटिंग दावे पर करता है: "हार्डनड।" आप वी‑डाई चौड़ाई और कंधों को दर्पण जैसी फिनिश तक पॉलिश कर सकते हैं, लेकिन यदि आप यह जाने बिना डाई खरीदते हैं कि उसे वास्तव में कैसे हीट‑ट्रीट किया गया है, तो आप अंधेरे में काम कर रहे हैं। अपने सप्लायर के साथ चर्चा केवल हाँ या नहीं पर समाप्त नहीं हो सकती; यह एक धातुकर्मीय ऑडिट में बदलनी चाहिए।.

"क्या वे हार्डनड हैं?" से आगे बढ़ना—घिसाव बनाम टूटने का निदान

अपने स्क्रैप बिन में झाँकिए। वहाँ पड़ी असफल टूलिंग आपको ठीक वही प्रश्न बता रही है जो आपको अगली बार अपने सप्लायर से पूछना चाहिए। यदि आप वी‑डाइयाँ देखते हैं जिनके कंधे गोल, खरोंचदार, और भारी शीट मेटल को घसीटने से गॉल्ड हुए हैं, तो आपको घिसाव की समस्या है। यदि आप डाई को केंद्र में पूरी तरह फटी हुई पाते हैं या पंच के बड़े, खुरदरे टुकड़े गायब हैं, तो यह टूटने की समस्या है।.

आप इन दोनों समस्याओं का समाधान एक ही स्पेसिफिकेशन से नहीं कर सकते।.

सप्लायर्स अक्सर सबसे कठोर उपलब्ध सामग्रियों का हवाला देते हैं क्योंकि ऊँचे रॉकवेल नंबर टूलिंग बेचने में मदद करते हैं। वे सीमेंटेड कार्बाइड या अल्ट्रा‑हाई‑कार्बन टूल स्टील जैसे T8A को बढ़ावा देंगे, अधिकतम घिसाव प्रतिरोध का वादा करते हुए। घिसाव के दृष्टिकोण से वे सही हैं। लेकिन जब वह काँच का हथौड़ा कील पर प्रहार करता है, तो प्रभाव ऊर्जा कहीं भी नष्ट नहीं होती। सीमेंटेड कार्बाइड अत्यधिक सतही कठोरता प्रदान करता है लेकिन लगभग कोई कोर लचीलेपन नहीं, जिससे वह भारी बेंडिंग ऑपरेशन के तीव्र, अचानक झटके में असफल होने के लिए बेहद संवेदनशील बन जाता है। यदि आपका स्क्रैप बिन टूटी हुई स्टील से भरा है, तो एक “अधिक कठोर” डाई खरीदना अगली विफलता को सुनिश्चित करेगा। आपको अपने सप्लायर से अपनी विशिष्ट स्थिति का निदान कराने की मांग करनी चाहिए।.

पूर्ण डेटा शीट की माँग करें: सतह HRC, केस की गहराई, और कोर टफनेस

एक महंगी गलती तब होती है जब कोई निर्माता केवल “60–64 HRC” विवरण वाले T10A कार्बन स्टील पंच के कोटेशन को स्वीकार कर लेता है। वे उसे रैम में लगाते हैं, भारी AR400 प्लेट पर नीचे लाते हैं और देखते हैं कि यह पहले ही चक्र में असफल हो जाता है। उपकरण केवल दरार नहीं पड़ता; वह टूटकर बिखर जाता है। ख़रीदार मान लेता है कि स्टील ख़राब था, लेकिन सामग्री ने ठीक वैसा ही प्रदर्शन किया जैसा उसकी अधूरी स्पेसिफिकेशन ने अनुमति दी थी।.

जब कोई सप्लायर कहता है कि एक टूल 60 HRC है, तो आपका त्वरित उत्तर होना चाहिए: “कहाँ, और कितनी गहराई तक?”

60 HRC पर समान रूप से थ्रू-हार्डन किया गया उपकरण उस ग्रेनेड की तरह है जिसका पिन अभी तक नहीं निकाला गया। आपको यह सुनिश्चित करने के लिए पूर्ण डेटा शीट चाहिए कि आप एक निहाई (anvil) खरीद रहे हैं — एक कठोर खोल जो एक झटका-अवशोषक कोर को घेरे हुए है। सटीक सतह रॉकवेल कठोरता की मांग करें। सतह की परत की गहराई (case depth) को इंच के हजारवें हिस्से में मांगें। कोर की toughness (मजबूती) की मांग करें। यदि कोई डाई 58 HRC सतह के साथ बेची जा रही है, तो आपको जानना होगा कि वह कठोरता .020 इंच तक फैली है या .120 इंच तक, और आपको यह भी सुनिश्चित करना होगा कि कोर 30 HRC की तन्य कठोरता (ductile hardness) पर बनी रहे। कार्बन स्टील्स में हीट-ट्रीटमेंट की परिवर्तनशीलता आसानी से केस गहराई को टॉलरेंस से बाहर कर सकती है, जिससे एक मजबूत उपकरण सतह विनिर्देश बदले बिना ही भंगुर बन सकता है। यदि सप्लायर ये तीन विशिष्ट मान नहीं दे सकता, तो बातचीत समाप्त करें।.

आपकी प्राथमिक विफलता मोड के आधार पर टूलिंग अपग्रेड करने के लिए एक व्यावहारिक ढांचा

अनुप्रयोग के बिना डेटा केवल सामान्य जानकारी है। एक बार जब आप अपने सप्लायर से सटीक सतह HRC, केस गहराई, और कोर toughness प्राप्त कर लेते हैं, तो आपको इन मूल्यों को सीधे पहले किए गए स्क्रैप-बिन निदान से मिलाना होगा।.

यदि आपकी प्राथमिक विफलता मोड हाई-वॉल्यूम, लो-टननेज साधारण स्टील से गैलिंग और समयपूर्व घिसाव है, तो उच्च सतह कठोरता (58–60 HRC), उथली केस गहराई (.030 इंच) और एक उत्कृष्ट सतह पॉलिश को प्राथमिकता दें। इस परिस्थिति में, कोर उतना महत्वपूर्ण नहीं है क्योंकि प्रभाव बल न्यूनतम होते हैं। लेकिन यदि आपकी प्राथमिक विफलता मोड भारी प्लेट के बॉटमिंग से उत्पन्न विनाशकारी स्पॉलिंग और क्रैकिंग है, तो आपको सतह कठोरता को जानबूझकर कम करना चाहिए। विनिर्देशन को 50 HRC तक घटाएं, संपीड़न भार को फैलाने के लिए .100‑इंच की पर्याप्त केस गहराई की मांग करें, और गतिज झटके को अवशोषित करने के लिए 30 HRC कोर पर जोर दें।.

अब आप यह नहीं पूछ रहे कि कोई उपकरण अच्छा है या बुरा।.

आप यह तय कर रहे हैं कि आप अपने उपकरण को समय के साथ ठीक किस प्रकार असफल होते देखना चाहते हैं। सतह के घिसाव और कोर के झटका अवशोषण के बीच संतुलन बनाकर, आप सैद्धांतिक दीर्घायु के लिए भुगतान करना बंद करते हैं और अपनी विशिष्ट प्रेस ब्रेक संचालन की कठोर भौतिक वास्तविकता को सहने योग्य उपकरण तैयार करना शुरू करते हैं।.
