I. मुख्य संज्ञानात्मक रूपरेखा: गति और शक्ति पर आधारित एक निर्णय मॉडल बनाना

धातु निर्माण और फेब्रिकेशन के विशाल परिदृश्य में, एक शीयरिंग मशीन का चयन अक्सर “बजट” बनाम “मोटाई” की द्वि-आयामी तुलना तक सीमित कर दिया जाता है। लेकिन आधुनिक निर्माता जो परिचालन उत्कृष्टता (OEE) की ओर अग्रसर हैं, उनके लिए यह निर्णय कहीं अधिक गहरा है—एक रणनीतिक संतुलन भौतिकी और उत्पादन प्रबंधन. के बीच। एक वास्तव में ठोस निवेश निर्णय लेने के लिए, हमें विनिर्देश पत्रकों से आगे देखना होगा और उन दो तकनीकी मार्गों के पीछे की मौलिक तर्कशक्ति को समझना होगा।.

1.1 औद्योगिक समझौता: शीयरिंग तकनीकों के पीछे की मूलभूत तर्कशक्ति

हालाँकि दोनों प्रकार की शीयरिंग मशीनों का उद्देश्य समान है—बड़े धातु पत्रों को अलग करना—उनकी यांत्रिक दर्शनशास्त्र पूरी तरह भिन्न हैं: गतिज ऊर्जा के विस्फोट के मुकाबले निरंतर हाइड्रोलिक दबाव.

• दक्षता और सटीकता का शून्य-योग खेल: धातु प्रसंस्करण एक क्लासिक “असंभव त्रिकोण” का सामना करता है: अधिकतम गति, पूर्ण कट गुणवत्ता, और कम उपकरण लागत शायद ही कभी एक साथ मौजूद होती हैं। यांत्रिक शीयर समय दक्षता के लिए लचीलापन त्यागते हैं, हर उत्पादन चक्र को गति के लिए संकुचित करते हैं। इसके विपरीत, हाइड्रोलिक शीयर कुछ गति का त्याग करते हैं ताकि कटिंग प्रक्रिया पर सटीक नियंत्रण प्राप्त किया जा सके—गुणवत्ता और अनुकूलनशीलता को प्राथमिकता देते हुए।.
• भौतिक द्वैत:
  • यांत्रिक शीयर प्रभाव द्वारा कार्य करते हैं—ऊर्जा को एक फ्लाईव्हील में संग्रहीत करते हैं और उसे क्रैंक तंत्र के माध्यम से एक ही विस्फोट में छोड़ते हैं। यह एक कठोर, पल्स-चालित ऊर्जा वितरण प्रणाली है जो स्विंग बीम शीयरिंग मशीन.
  • हाइड्रोलिक शीयर स्थिर दबाव पर निर्भर करते हैं—पास्कल के सिद्धांत के आधार पर एक असंपीड्य द्रव के माध्यम से बल संचारित करते हैं। परिणामस्वरूप एक सुचारु, नियंत्रित और रैखिक ऊर्जा स्थानांतरण होता है, जो सामान्यतः गिलोटिन शीयरिंग मशीन.
• निवेश परिप्रेक्ष्य में बदलाव: एक मशीन का चयन केवल उपकरण खरीदना नहीं है—यह क्षमता खरीदना है। क्या आप प्रति वर्ष लाखों पतले धातु घटकों का बड़े पैमाने पर उत्पादन करने के लिए एक “हाईवे” में निवेश कर रहे हैं, या 1 मिमी से 20 मिमी तक की विविध सामग्रियों को संभालने के लिए डिज़ाइन किए गए एक “वर्कशॉप” में?

1.2 यांत्रिक शीयर: पारंपरिक उच्च-गति वाला “गतिज दैत्य”

यदि कटिंग प्रक्रिया एक मार्शल आर्ट होती, तो यांत्रिक शीयर विस्फोटक बाहरी शक्ति का उस्ताद होता। अप्रचलित होने से बहुत दूर, यह अब भी एक उच्च-दक्षता वाला पल्स कार्यस्थल है जो विशिष्ट औद्योगिक संदर्भों के लिए अनुकूलित है। आधुनिक स्विंग बीम शीयरिंग मशीनें मजबूत संरचनाओं और विश्वसनीय प्रदर्शन के साथ इस दर्शन को具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具具.

• Defining the Core: The essence of a mechanical shear lies in its flywheel energy storage system. The motor spins the flywheel at high speed, storing potential energy. When the clutch engages, the rotary motion is converted into linear force via the crank and connecting rod, delivering an immense instantaneous impact.
• Key Performance Traits:
  • Extreme Speed: This is its defining advantage. The continuous mechanical cycle allows cutting frequencies of 60–100 strokes per minute (SPM)—three to four times faster than comparable hydraulic models. For thin-sheet blanking, it’s a true production “money printer.”
  • Rigidity and Impact: Because the energy is released almost instantly, operations involve substantial vibration and noise (typically exceeding 85 dB). Though it’s a brute-force approach, the structure is exceptionally robust and maintenance is straightforward.
  • Irreversible Stroke Motion: Once the clutch engages, the ram must complete its full cycle before stopping. This inherent mechanical constraint limits mid-cycle corrections and affects operational safety.

• आदर्श उपयोग मामले: High-volume thin-sheet manufacturers (usually <4mm thick) focused on maximizing takt time—such as automotive stamping lines, electrical cabinet production, and HVAC duct fabrication.

1.3 Hydraulic Shears: The Modern Master of Controlled Force

Hydraulic shears are the Tai Chi masters of metal cutting—focused on balance, precision, and internal power. With the advancement of servo and proportional valve control technologies, these machines have evolved into intelligent, flexible fluid-processing centers rather than the sluggish systems of the past. High-end गिलोटिन शीयरिंग मशीनें इस परिष्कृत नियंत्रण और सटीकता का उदाहरण प्रस्तुत करती हैं।.

• Defining the Core: हाइड्रोलिक शीयर पंप स्टेशन के माध्यम से यांत्रिक ऊर्जा को हाइड्रोलिक ऊर्जा में परिवर्तित करती हैं, सिलेंडरों का उपयोग करके ब्लेड बीम को ऊर्ध्वाधर या स्विंग गति में चलाती हैं। उनकी सबसे बड़ी ताकत पूर्ण नियंत्रण में निहित है बल और विस्थापन स्ट्रोक के पूरे दौरान।.
• Key Performance Traits:
  • स्ट्रोक के दौरान स्थिर दबाव: चाहे स्ट्रोक के शीर्ष पर हो या नीचे, हाइड्रोलिक प्रणाली पूर्ण-रेटेड दबाव प्रदान करती है। यह मोटे या उच्च-शक्ति वाले पदार्थों (जैसे हार्डॉक्स वियर स्टील) के लिए आदर्श बनाता है, जिसमें प्राकृतिक ओवरलोड सुरक्षा होती है—यदि प्रतिरोध अत्यधिक हो, तो रिलीफ वाल्व स्वचालित रूप से अनलोड हो जाता है, जिससे ब्लेड को नुकसान या जाम होने से बचाया जाता है।.
  • अनंत रूप से समायोज्य पैरामीटर (लचीलापन का मूल): यह हाइड्रोलिक शीयर का प्रमुख लाभ है। ऑपरेटर सामग्री की मोटाई के आधार पर हाइड्रोलिक सर्किट के माध्यम से रेक कोण और स्ट्रोक लंबाई को सूक्ष्म रूप से समायोजित कर सकते हैं। छोटा कोण पतली शीट्स पर विकृति को न्यूनतम करता है, जबकि बड़ा कोण मोटी प्लेटों के लिए शीयर बल को कम करता है—सच्ची बहुउद्देश्यीय अनुकूलता सक्षम करता है।.
  • शांत और स्थिर संचालन: फ्लाईव्हील के यांत्रिक प्रभाव के बिना, हाइड्रोलिक शीयर न्यूनतम कंपन के साथ सुचारू रूप से चलते हैं, जो आधुनिक संयंत्रों की पर्यावरण, स्वास्थ्य और सुरक्षा (EHS) आवश्यकताओं के अनुरूप है।.
• आदर्श उपयोग मामले: बहुउद्देश्यीय शीट-मेटल निर्माण सुविधाएं जो उच्च-मिश्रण, कम-मात्रा मॉडल पर काम करती हैं; संरचनात्मक इस्पात कार्यशालाएं; और उन्नत निर्माता जो अक्सर मोटाई (0.5 मिमी से 25 मिमी+) या स्टेनलेस स्टील और विशेष मिश्र धातुओं को काटने के बीच स्विच करते हैं।.

Ⅱ. हाइड्रोलिक बनाम मैकेनिकल शीयरिंग मशीनों के प्रमुख घटक

हाइड्रोलिक शीयरिंग मशीनें

जो पाठक इन मशीनों की अधिक विस्तृत समझ चाहते हैं, वे देख सकते हैं हाइड्रोलिक शीयरिंग मशीन के घटक जिसमें प्रत्येक महत्वपूर्ण भाग के कार्य और रखरखाव के सुझावों का विवरण है।.

1. हाइड्रोलिक सिस्टम

• हाइड्रोलिक पंप: हाइड्रोलिक पंप सिस्टम का हृदय है। यह कटिंग ब्लेड को चलाने के लिए आवश्यक दबाव उत्पन्न करता है। यांत्रिक ऊर्जा को हाइड्रोलिक ऊर्जा में परिवर्तित करके, यह सुनिश्चित करता है कि सिस्टम कुशलतापूर्वक काम करे।.
• हाइड्रोलिक द्रव: यह विशेष रूप से तैयार किया गया तेल हाइड्रोलिक सिस्टम के भीतर शक्ति संचारित करता है। सुचारू संचालन सुनिश्चित करने और घटकों पर घिसावट और टूट-फूट को रोकने के लिए इसे इष्टतम स्तर और गुणवत्ता पर बनाए रखना आवश्यक है।.
• हाइड्रोलिक सिलेंडर: हाइड्रोलिक द्रव से भरे ये सिलेंडर हाइड्रोलिक ऊर्जा को यांत्रिक बल में परिवर्तित करते हैं, जिससे कटिंग ब्लेड चलता है। इन सिलेंडरों के भीतर हाइड्रोलिक द्रव की गति ब्लेड की गति पर सटीक नियंत्रण सुनिश्चित करती है।.

2. कटिंग ब्लेड असेंबली

• ऊपरी ब्लेड: चलने वाला ब्लेड जो धातु की शीट को काटने के लिए नीचे आता है। सटीक कट के लिए इसे नियमित रूप से तेज और संरेखित करना आवश्यक है।.
• निचला ब्लेड: स्थिर ब्लेड जिसके खिलाफ ऊपरी ब्लेड धातु को काटता है। ऊपरी ब्लेड की तरह, साफ और सटीक कट के लिए इसका रखरखाव आवश्यक है।.

3. नियंत्रण प्रणाली

• डिजिटल डिस्प्ले: ब्लेड गैप, कोण और स्ट्रोक लंबाई जैसे कटिंग पैरामीटर प्रदर्शित करता है। इससे ऑपरेटर आसानी से सटीक समायोजन कर सकते हैं।.
• कंट्रोल पैनल: इलेक्ट्रॉनिक नियंत्रण और स्विच को समाहित करता है जो मशीन संचालन का प्रबंधन करते हैं, जिसमें आपातकालीन रोक और सुरक्षा इंटरलॉक शामिल हैं। यह पैनल सुनिश्चित करता है कि मशीन सुरक्षित और कुशलतापूर्वक काम करे।.

4. फ्रेम और बेड

• मशीन फ्रेम: एक मजबूत स्टील संरचना जो सभी अन्य घटकों को सहारा देती है। यह संचालन के दौरान स्थिरता सुनिश्चित करती है और कंपन को कम करती है, जिससे मशीन की कुल सटीकता में योगदान मिलता है।.
• वर्कटेबल: वह सतह जिस पर धातु की शीट रखी जाती है। इसमें अक्सर सामग्री को पकड़ने के लिए क्लैम्प लगे होते हैं ताकि कटाई के दौरान शीट को जगह पर रखा जा सके, जिससे लगातार और सटीक कट सुनिश्चित हो सके।.

5. बैकगेज

• समायोज्य बैकगेज: धातु की शीट की सटीक स्थिति सुनिश्चित करने की अनुमति देता है, जिससे लगातार कटाई होती है। इसे मैन्युअल रूप से समायोजित किया जा सकता है या स्वचालित समायोजन के लिए CNC-नियंत्रित किया जा सकता है, जिससे मशीन की बहुमुखी प्रतिभा और दक्षता बढ़ती है।.

यांत्रिक शीयरिंग मशीनें

1. फ्लाईव्हील

• फ्लाईव्हील असेंबली: एक बड़ा, घूमने वाला द्रव्यमान जो गतिज ऊर्जा संग्रहीत करता है। जब सक्रिय किया जाता है, तो यह ऊर्जा को काटने वाले ब्लेड को चलाने के लिए छोड़ता है, जिससे तेज कट संभव होते हैं। फ्लाईव्हील में संग्रहीत ऊर्जा यह सुनिश्चित करती है कि मशीन तेज और कुशल कतरन क्रियाएं कर सके।.

2. क्रैंक तंत्र

• क्रैंकशाफ्ट: फ्लाईव्हील की घूर्णी गति को रैखिक गति में बदलता है। यह गति काटने वाले ब्लेड को ऊपर-नीचे चलाती है, जिससे कतरन प्रक्रिया संभव होती है।.
• कनेक्टिंग रॉड्स: क्रैंकशाफ्ट को काटने वाले ब्लेड से जोड़ते हैं, कतरन के लिए आवश्यक यांत्रिक बल को स्थानांतरित करते हैं। ये रॉड्स सुनिश्चित करते हैं कि फ्लाईव्हील से ऊर्जा प्रभावी रूप से ब्लेड तक पहुंचाई जाए।.

3. काटने वाला ब्लेड असेंबली

• ऊपरी ब्लेड: चलने वाला ब्लेड जो क्रैंक तंत्र द्वारा कटाई करने के लिए संचालित होता है। साफ और सटीक कट सुनिश्चित करने के लिए इसका नियमित रखरखाव आवश्यक है।.
• निचला ब्लेड: स्थिर ब्लेड जिसके खिलाफ ऊपरी ब्लेड सामग्री की कतरन करता है। दोनों ब्लेड का सर्वोत्तम प्रदर्शन के लिए रखरखाव आवश्यक है।.

4. नियंत्रण प्रणाली

• यांत्रिक नियंत्रण: आमतौर पर हाइड्रोलिक सिस्टम से सरल होते हैं, जिनमें फ्लाईव्हील और क्रैंक तंत्र को सक्रिय करने के लिए लीवर और स्विच शामिल होते हैं। ये नियंत्रण सुनिश्चित करते हैं कि मशीन कुशलतापूर्वक और सुरक्षित रूप से संचालित हो।.
• सुरक्षा सुविधाएँ: यांत्रिक कतरन मशीनों में अक्सर सुरक्षा गार्ड और आपातकालीन रोक तंत्र शामिल होते हैं ताकि ऑपरेटरों की सुरक्षा सुनिश्चित हो सके और सुरक्षित कार्य वातावरण बना रहे।.

5. फ्रेम और बेड

• मशीन फ्रेम: एक मजबूत स्टील निर्माण जो सभी अन्य घटकों को सहारा देता है। यह फ्रेम संचालन के दौरान स्थिरता सुनिश्चित करता है, जिससे मशीन की समग्र सटीकता और दक्षता में योगदान होता है।.
• वर्कटेबल: वह सतह जहाँ धातु की शीट को काटने के लिए रखा जाता है, अक्सर सीधे कट सुनिश्चित करने के लिए गाइड से सुसज्जित होती है। ये गाइड शीयरिंग प्रक्रिया में स्थिरता और सटीकता बनाए रखने में मदद करते हैं।.

6. बैकगेज

• मैनुअल या मोटर चालित बैकगेज: धातु की शीट को बार-बार कट के लिए सटीक रूप से स्थिति में रखने के लिए उपयोग किया जाता है। जबकि अक्सर मैन्युअल रूप से समायोजित किया जाता है, कुछ आधुनिक यांत्रिक शीयर में अधिक सटीकता के लिए मोटर चालित या CNC-नियंत्रित बैकगेज शामिल हो सकते हैं।.

Ⅲ. हाइड्रोलिक बनाम मैकेनिकल शीयरिंग मशीनों का प्रदर्शन तुलना

गति और दक्षता

हाइड्रोलिक शीयरिंग मशीनें

हाइड्रोलिक शीयरिंग मशीनें अपनी चिकनी और नियंत्रित कटिंग क्रिया के लिए जानी जाती हैं, जो उच्च सटीकता सुनिश्चित करती है। हालांकि, यह सटीकता तरल गतिकी की प्रकृति और सूक्ष्म नियंत्रण की आवश्यकता के कारण धीमी कटिंग गति का परिणाम देती है।.

• कटाई की गति: हाइड्रोलिक शीयरिंग मशीनें आमतौर पर धीमी कटिंग गति पर काम करती हैं। उदाहरण के लिए, वे लगभग 20-30 कट प्रति मिनट की गति प्राप्त कर सकती हैं।.
• साइकिल समय: साइकिल समय, जिसमें कटिंग प्रक्रिया और रिटर्न स्ट्रोक शामिल है, लंबा होता है क्योंकि हाइड्रोलिक द्रव की धीरे-धीरे गति होती है।.

यांत्रिक शीयरिंग मशीनें

मैकेनिकल शीयरिंग मशीनें गति और दक्षता में उत्कृष्ट होती हैं। फ्लाईव्हील और क्रैंक मैकेनिज्म द्वारा उत्पन्न यांत्रिक बल तेज कटिंग संचालन की अनुमति देता है, जो उच्च मात्रा के उत्पादन के लिए आदर्श है।.

• कटाई की गति: मैकेनिकल शीयरिंग मशीनें उच्च कटिंग गति प्राप्त कर सकती हैं, अक्सर लगभग 60-100 कट प्रति मिनट।.
• साइकिल समय: साइकिल समय यांत्रिक घटकों की तेज क्रिया के कारण कम होता है, जिससे तेज उत्पादन संभव होता है।.

हालाँकि गति महत्वपूर्ण है, सटीकता और परिशुद्धता भी उतने ही महत्वपूर्ण कारक हैं जिन्हें ध्यान में रखना चाहिए।.

सटीकता और परिशुद्धता

हाइड्रोलिक शीयरिंग मशीनें

हाइड्रोलिक शीयरिंग मशीनें असाधारण सटीकता और परिशुद्धता प्रदान करती हैं, जिससे वे उन अनुप्रयोगों के लिए आदर्श बनती हैं जहाँ सटीक माप अत्यंत महत्वपूर्ण होते हैं।.

• सहनशीलता स्तर: हाइड्रोलिक शीयरिंग मशीनें आमतौर पर ±0.1 मिमी के सहनशीलता स्तर प्राप्त करती हैं।.
• कट की गुणवत्ता: चिकनी संचालन कंपन को कम करता है और न्यूनतम सामग्री विकृति के साथ उच्च गुणवत्ता वाले कट सुनिश्चित करता है।.

यह सुनिश्चित करने के लिए कि आपकी मशीन लगातार इस स्तर का प्रदर्शन देती है, उचित सेटअप आवश्यक है। हमारे वीडियो गाइड को देखकर अधिक जानें हाइड्रोलिक शीयरिंग मशीन को कैसे समतल करें.

यांत्रिक शीयरिंग मशीनें

हालाँकि मैकेनिकल शीयरिंग मशीनें अपनी गति के लिए जानी जाती हैं, लेकिन यांत्रिक घटकों की तेज गति के कारण वे हाइड्रोलिक मशीनों के सटीकता स्तर से मेल नहीं खा सकतीं।.

• सहनशीलता स्तर: यांत्रिक शीयरिंग मशीनों में आमतौर पर ±0.5 मिमी के आसपास सहनशीलता स्तर होते हैं।.
• कट की गुणवत्ता: उच्च गति वाली कटिंग क्रिया कभी-कभी हल्के विकृतियों या खुरदरे किनारों का कारण बन सकती है, खासकर जब मोटे पदार्थों को काटा जाता है।.

रखरखाव आवश्यकताएँ

हाइड्रोलिक शीयरिंग मशीनें

हाइड्रोलिक शीयरिंग मशीनों को उनके सिस्टम की जटिलता के कारण इष्टतम प्रदर्शन और लंबी उम्र सुनिश्चित करने के लिए नियमित रखरखाव की आवश्यकता होती है।.

• हाइड्रोलिक द्रव: हाइड्रोलिक तरल का नियमित प्रतिस्थापन और निगरानी आवश्यक है।.
• सील और होज़: घिसावट और रिसाव के लिए नियमित जांच आवश्यक है।.
• सिलेंडर और पंप: हाइड्रोलिक सिलेंडर और पंप को सही ढंग से कार्य करने के लिए नियमित रखरखाव की आवश्यकता होती है।.

यांत्रिक शीयरिंग मशीनें

यांत्रिक शीयरिंग मशीनों में रखरखाव की आवश्यकताएं सरल होती हैं, लेकिन निरंतर दक्षता सुनिश्चित करने के लिए ध्यान देना जरूरी है।.

• स्नेहन: चलने वाले हिस्सों का नियमित स्नेहन आवश्यक है।.
• फ्लाईव्हील और क्रैंक मैकेनिज्म: समय-समय पर निरीक्षण से सुचारू संचालन सुनिश्चित होता है।.
• ब्लेड रखरखाव: कट की गुणवत्ता बनाए रखने के लिए नियमित ब्लेड धार तेज करना और संरेखण महत्वपूर्ण है।.

Ⅳ. हाइड्रोलिक बनाम मैकेनिकल शीयरिंग मशीनें: फायदे और नुकसान

हाइड्रोलिक शीयरिंग मशीनों के फायदे और नुकसान

यांत्रिक शीयरिंग मशीनों के फायदे और नुकसान

Ⅴ. गहन सिद्धांत विश्लेषण: कैसे पावर तंत्र प्रदर्शन सीमाओं को परिभाषित करते हैं

यदि अध्याय 1 “कौन सा उपकरण चुनना है” पर केंद्रित था, तो यह अध्याय मशीनरी के “हृदय” में उतरता है—यह जांचते हुए कि भौतिकी के नियम प्रत्येक प्रणाली की प्रदर्शन सीमाओं को कैसे परिभाषित करते हैं। जो उन्हें अलग करता है वह केवल यांत्रिक डिजाइन नहीं है, बल्कि ऊर्जा रूपांतरण के मौलिक रूप से भिन्न दर्शन हैं।.

5.1 यांत्रिक ड्राइव प्रणालियों की भौतिक सीमाएँ और लाभ

फ्लाईव्हील प्रभाव: ऊर्जा भंडारण के लिए समय का विनिमय

एक यांत्रिक शीयर के केंद्र में वह मोटर नहीं होती जो आप देखते हैं, बल्कि एक विशाल, तेज़ी से घूमने वाला फ्लाईव्हील— भौतिक रूप से एक सच्ची “गतिज बैटरी”।.

ऊर्जा संचरण श्रृंखला: एक मानक मोटर (मान लीजिए, 7.5 kW) कई सौ किलोग्राम वज़न वाले फ्लाईव्हील को चलाती है। सूत्र के अनुसार

पहिया कुछ ही सेकंडों में अत्यधिक घूर्णन ऊर्जा संग्रहीत कर लेता है।.

यह 60+ SPM तक कैसे पहुँच सकता है? क्योंकि यांत्रिक शीयर मोटर की शक्ति सीमाओं को दरकिनार करता है। 0.1-सेकंड के कटिंग क्षण के दौरान, क्लच जुड़ता है और फ्लाईव्हील अपनी संग्रहीत ऊर्जा को क्रैंक तंत्र के माध्यम से एक ही पल्स में छोड़ देता है। यह बर्स्ट-मोड संचालन उसे एक तात्कालिक शक्ति उत्पादन प्रदान करता है जो किसी भी हाइड्रोलिक प्रणाली से कहीं अधिक होता है, जिससे वह आसानी से प्रति मिनट 60 से अधिक चक्र बनाए रख सकता है।.

कठोर प्रभाव तंत्र और “डेड सेंटर” का जोखिम

सफलता और विफलता का स्रोत एक ही है — क्रैंक और कनेक्टिंग रॉड तंत्र जो प्रभावशाली गति प्रदान करता है, वही एक गंभीर भौतिक दोष भी लाता है जिसे डेड सेंटर.

• साइन-वेव गति प्रोफ़ाइल: यांत्रिक ब्लेड की नीचे जाने की गति एक साइनसॉइडल वक्र का अनुसरण करती है — दोनों सिरों पर धीमी, बीच में सबसे तेज़। जब ब्लेड शीट से टकराता है, तो वह उच्च गति वाला संपर्क एक चमकदार, पॉलिश की हुई कट सतह (एक स्पष्ट बर्निश ज़ोन) बनाता है, लेकिन साथ ही 90 dB से अधिक का बहरा कर देने वाला प्रभाव शोर भी उत्पन्न करता है।.
• डेड सेंटर का दुःस्वप्न: जब शीट की कठोरता या मोटाई फ्लाईव्हील की शेष गतिज ऊर्जा से अधिक हो जाती है, तो प्रणाली नीचे के डेड सेंटर तक पहुँचने से ठीक पहले लॉक हो जाती है। क्लच जाम हो जाता है, मोटर रुक जाती है, और फ्लाईव्हील घूमना बंद कर देता है। जो आपके सामने होता है वह केवल एक रुकी हुई मशीन नहीं, बल्कि सैकड़ों टन दबाव के नीचे जमी हुई एक इस्पाती दानव है। पारंपरिक बचाव विधियाँ — जैसे टॉर्च से कनेक्टिंग रॉड को गर्म करना या खतरनाक रूप से फ्लाईव्हील को उल्टा घुमाना — जोखिम भरे अस्थायी उपाय हैं, जो यांत्रिक डिज़ाइन में निहित सुरक्षा दोष को उजागर करते हैं।.

5.2 हाइड्रोलिक पावर सिस्टम में लचीला नियंत्रण और प्रतिक्रिया

द्रव शक्ति तर्क: पास्कल का लचीला स्केलपेल

एक हाइड्रोलिक शीयर पूरी तरह से अलग भौतिक सिद्धांत पर काम करता है—P-Q (दबाव–प्रवाह) युग्मित नियंत्रण.

• एंटी-जैमिंग तंत्र: तेल पंप ऊर्जा संग्रहीत नहीं करता; यह वास्तविक समय में उच्च-दबाव वाला द्रव प्रदान करता है। जब प्रतिरोध अत्यधिक हो जाता है, तो सिस्टम का दबाव रिलीफ वाल्व सेटिंग तक पहुँच जाता है, और हाइड्रोलिक तेल को वापस टैंक में मोड़ दिया जाता है। रैम बस नीचे जाना बंद कर देता है—न कोई टूटी हुई शाफ्ट, न कोई जाम फ्लाईव्हील। यह अंतर्निहित फेल-सेफ हाइड्रोलिक सिस्टम का “सुरक्षा जीन” है।”

समायोज्य रेक कोण: उलटी भौतिकी का कमाल

एक हाइड्रोलिक शीयर आसानी से अपना रेक कोण क्यों बदल सकता है जबकि एक यांत्रिक शीयर को कठिनाई होती है? यह लचीलापन विभिन्न शीट विनिर्देशों को संभालने के लिए हाइड्रोलिक सिस्टम का गुप्त हथियार है।.

• जुड़वां-सिलेंडर समकालिकता: बाएँ और दाएँ मुख्य सिलेंडरों में तेल प्रवाह के सापेक्ष नियंत्रण द्वारा, हाइड्रोलिक सिस्टम ब्लेड बीम के झुकाव कोण को सटीक रूप से समायोजित करता है।.
• एंटी-विकृति तर्क:
  • जब संकीर्ण स्ट्रिप्स काटी जा रही हों: छोटा कोण (लगभग 0.5°) उपयोग करें। ब्लेड लगभग शीट के समानांतर चलता है, जिससे संपर्क क्षेत्र अधिकतम होता है और उच्च टन भार की आवश्यकता होती है, लेकिन पार्श्व बल न्यूनतम होते हैं—इसलिए शीट समतल और अविकृत रहती है.
  • जब मोटी प्लेटें काटी जा रही हों: कोण बढ़ाएँ (2.5°–3°)। ब्लेड पिज़्ज़ा काटने की तरह शीट को चीरता है—कम बल की आवश्यकता होती है, हालांकि कुछ मरोड़ हो सकता है। कोण और कटिंग शक्ति के बीच यह अदला-बदली करने की क्षमता एक ऐसी यांत्रिक लचीलापन है जिसे शुद्ध यांत्रिक सिस्टम कभी नहीं प्राप्त कर सकते।.

ब्लेड गैप का गतिशील प्रतिपूर्ति

उच्च-शक्ति वाले स्टील की कटाई के दौरान, मशीन का C-फ्रेम सूक्ष्म रूप से फैल सकता है। उन्नत हाइड्रोलिक सिस्टम (जैसे स्वीडन की उर्सविकेन तकनीक का उपयोग करने वाले) में गतिशील प्रतिपूर्ति शामिल होती है—हाइड्रोलिक पैड या सहायक रोलर जो निचले ब्लेड सीट के पीछे स्थित होते हैं, दबाव बढ़ने पर स्वचालित रूप से ऊपर की ओर धकेलते हैं, जिससे फ्रेम विकृति की भरपाई होती है। यह बंद-लूप समायोजन सभी मोटाई रेंज में ब्लेड गैप को स्थिर रखता है, बर्स के गठन को समाप्त करता है और त्रुटिहीन कट सुनिश्चित करता है।.

5.3 छह-आयामी प्रदर्शन तुलना (रडार चार्ट विश्लेषण)

आपको सूचित निर्णय लेने में मदद करने के लिए, हमने दोनों मशीनों की विशेषताओं को निम्नलिखित छह-आयामी तुलना मॉडल में संक्षेपित किया है:

अध्याय सारांश: यांत्रिक कतरनी एक धावककी तरह होती है—विस्फोटक गति के लिए बनी होती है लेकिन सहनशक्ति और लचीलेपन में सीमित। हाइड्रॉलिक कतरनी एक भारोत्तोलककी तरह होती है—अत्यंत शक्तिशाली, नियंत्रित और टिकाऊ। इन भौतिक मूल सिद्धांतों में निपुणता आपको विपणन दावों से परे देखने और विनिर्देशों के पीछे के वास्तविक प्रदर्शन को समझने में सक्षम बनाती है।.

3. व्यावहारिक चयन रणनीति: TCO (कुल स्वामित्व लागत) पर आधारित एक निर्णय मॉडल

एक बार जब आप अंतर्निहित भौतिकी को समझ लेते हैं, तो उपकरण चयन केवल पैरामीटर मिलान से अधिक हो जाता है—यह एक रणनीतिक निर्णय बन जाता है जो TCO (कुल स्वामित्व लागत). पर आधारित होता है। खरीद मूल्य केवल हिमखंड का दिखाई देने वाला सिरा है; एक सुदृढ़ मॉडल को सामग्री संगतता, उत्पादन अनुकूलता और जीवनकाल आर्थिक प्रदर्शन को ध्यान में रखना चाहिए। यह अध्याय इस जटिल औद्योगिक समीकरण की गणना में आपकी सहायता के लिए एक बहुआयामी ढांचा प्रस्तुत करता है।.

3.1 आयाम एक: सामग्री संगतता मैट्रिक्स

सामग्री की मोटाई और भौतिक गुण पहला महत्वपूर्ण विभाजन रेखा बनाते हैं—विभिन्न सामग्रियाँ कटाई बल और गति पर बहुत अलग प्रतिक्रिया देती हैं।.

पतली शीट प्रोसेसिंग (<4mm): यांत्रिक शीयर का "कैश प्रिंटर" प्रभाव

कोल्ड-रोल्ड स्टील, गैल्वनाइज्ड शीट्स या 4mm से कम मोटाई वाली सिलिकॉन स्टील के लिए, यांत्रिक शीयर अत्यधिक प्रभुत्व प्रदर्शित करते हैं।.

भौतिक तर्क: पतली शीट्स को मामूली कटिंग बल की आवश्यकता होती है लेकिन वे अत्यधिक संवेदनशील होती हैं गति. । यांत्रिक शीयर फ्लाईव्हील जड़ता का उपयोग करता है—हाइड्रोलिक सिलेंडरों के भरने का इंतजार करने की जरूरत नहीं; कट तुरंत पूरा हो जाता है।.

• व्यावसायिक प्रभाव: यांत्रिक प्रणालियाँ आमतौर पर 60–100 एसपीएम (स्ट्रोक प्रति मिनट) प्राप्त करती हैं। 100,000 पीस चेसिस ऑर्डर के लिए, इसका मतलब हो सकता है कि डिलीवरी 3–5 दिन पहले हाइड्रोलिक मशीन की तुलना में। ऐसी थ्रूपुट सीधे नकदी प्रवाह को बढ़ाती है, जिससे यांत्रिक शीयर उच्च मात्रा वाली पतली शीट उत्पादन के लिए वास्तविक "मनी प्रिंटर" बन जाते हैं।.
• सावधानी नोट: पतली शीट्स के लिए उच्च टन भार वाली हाइड्रोलिक मशीन का उपयोग अक्षम है—बड़े मोटर की निष्क्रिय खपत शुद्ध अपव्यय बन जाती है, यह “बड़े हथौड़े से अखरोट तोड़ने” का पाठ्यपुस्तक उदाहरण है (जब तक कि यह सर्वो-हाइड्रोलिक मॉडल न हो)।.

मध्यम से मोटी प्लेट प्रोसेसिंग (6mm–25mm+): हाइड्रोलिक शीयर का पूर्ण प्रभुत्व

एक बार प्लेट की मोटाई 6mm से अधिक हो जाए—विशेष रूप से 12mm से आगे—तो संतुलन निर्णायक रूप से हाइड्रोलिक के पक्ष में झुक जाता है।.

भौतिक तर्क: शीयर बल लगभग प्लेट की मोटाई के वर्ग के साथ बढ़ता है। सैकड़ों टन का प्रभाव बल यांत्रिक रूप से उत्पन्न करने के लिए, फ्लाईव्हील और फ्रेम दोनों को विशाल पैमाने पर बनाया जाना चाहिए, जिससे लागत तेजी से बढ़ जाती है। इसके विपरीत, हाइड्रोलिक मशीन को केवल बड़े सिलेंडर व्यास की आवश्यकता होती है, जिससे लागत वक्र बहुत ही कोमल रहता है। यही कारण है कि 12mm से अधिक मोटी प्लेटों के लिए, हाइड्रोलिक शीयर पूरी तरह से बाजार पर हावी होते हैं।.

• कठिन प्लेटों से निपटना: जब स्टेनलेस स्टील (जो आसानी से वर्क-हार्डन हो जाता है) या हार्डॉक्स पहनने-प्रतिरोधी स्टील को प्रोसेस किया जाता है, तो यांत्रिक शीयर का तात्कालिक प्रभाव ब्लेड को चिप कर सकता है या क्रैंकशाफ्ट को भी तोड़ सकता है। हाइड्रोलिक मशीनें, धीमी, स्थिर-दबाव शीयरिंग, का उपयोग करते हुए, प्रभावी रूप से उपकरण और मशीन संरचना दोनों की रक्षा करती हैं।.

सतह-संवेदनशील सामग्री: हाइड्रोलिक क्लैम्पिंग के साथ कोमल सुरक्षा

दर्द बिंदु: जब एल्युमिनियम, तांबा या मिरर-फिनिश स्टेनलेस स्टील काटा जाता है, तो एक यांत्रिक शीयर पर होल्ड-डाउन फुट रैम के साथ कठोरता से चलता है, जो अक्सर जोर से नीचे गिरता है और स्थायी सतही डेंट छोड़ देता है।.

• हाइड्रोलिक समाधान: उच्च-स्तरीय हाइड्रोलिक गिलोटिन शीयर स्वतंत्र रूप से नियंत्रित क्लैम्पिंग सिलेंडरों से सुसज्जित होते हैं पॉलीयूरेथेन पैड, जो सामग्री की कठोरता के आधार पर समायोज्य क्लैम्पिंग बल की अनुमति देते हैं। वे काटने से पहले शीट को धीरे से दबाते हैं — यह एक महत्वपूर्ण लाभ है जब दृश्य या सजावटी घटकों पर काम किया जा रहा हो।.

3.2 दूसरा आयाम: उत्पादन परिदृश्यों और लचीलापन का मूल्यांकन

क्या आपका कारखाना एक समर्पित, एकल-उद्देश्य उत्पादन लाइन है या एक लचीली कार्यशाला जो किसी भी आने वाले काम को स्वीकार करती है? परिचालन वातावरण यह निर्धारित करता है कि कौन सी मशीन सफल होगी।.

उच्च-आवृत्ति, एकल परिदृश्य बनाम बहु-प्रकार, छोटे बैच उत्पादन

• ऑटोमोटिव/होम अप्लायंस संयंत्र (अनुशंसित: यांत्रिक प्रकार): यदि लाइन प्रतिदिन निश्चित आयामों के साथ 2 मिमी कोल्ड-रोल्ड शीट्स काटती है और अधिकतम टैक्ट समय की मांग करती है, तो यांत्रिक शीयर स्पष्ट विजेता है। इसका सरल डिज़ाइन दोहराए जाने वाले, एकल-कार्य संचालन के लिए असाधारण विश्वसनीयता सुनिश्चित करता है।.
• शीट मेटल जॉब शॉप्स (अनुशंसित: हाइड्रोलिक प्रकार): यदि आपकी कार्यशाला सुबह में 1 मिमी गैल्वनाइज्ड डक्ट्स और दोपहर में 20 मिमी एम्बेडेड स्टील प्लेट्स काटती है, तो एक हाइड्रोलिक गिलोटिन शीयर आपका जीवनरक्षक है। समायोज्य शीयर कोणों और स्ट्रोक लंबाइयों के साथ, छोटे भागों को पूर्ण यात्रा की प्रतीक्षा किए बिना काटा जा सकता है, जबकि मोटी प्लेटों को कोण बढ़ाकर संभाला जा सकता है। यह बहु-कार्य लचीलापन परिवर्ती-आदेश उत्पादन में प्रतिस्पर्धात्मकता की आधारशिला है।.

अत्यधिक परिचालन स्थितियाँ: 24-घंटे का निरंतर ताप तनाव

– यांत्रिक जोखिम: निरंतर 24-घंटे उच्च-गति संचालन के तहत, ड्राई क्लच की घर्षण प्लेटें तेजी से गर्म हो जाती हैं, जिससे घर्षण कम होता है और फिसलन या ब्रेकिंग विफलता (फ्लाईव्हील नहीं रुकेगा) होती है, जो गंभीर सुरक्षा खतरों को जन्म देती है।.

• हाइड्रोलिक जोखिम: हाइड्रोलिक प्रणालियाँ भी तापीय चुनौतियों का सामना करती हैं। तेल शीतलन प्रणाली के बिना, 60°C से ऊपर के तापमान सील की उम्र बढ़ने और आंतरिक रिसाव को तेज करते हैं, जिससे कटिंग शक्ति में स्पष्ट कमी आती है।.
• विशेषज्ञ सलाह: लगातार संचालन के लिए, यांत्रिक शीयर को महंगे वेट क्लच, से सुसज्जित किया जाना चाहिए, जबकि हाइड्रोलिक मशीनों में उच्च क्षमता वाले वायु या जल शीतलन इकाइयाँ.

3.3 तीसरा आयाम: वित्तीय विश्लेषण और आरओआई गणना

कई खरीदार केवल प्रारंभिक उद्धरण पर ध्यान केंद्रित करते हैं और मशीन के पूरे जीवनचक्र के दौरान छिपी हुई लागतों को नज़रअंदाज़ कर देते हैं।.

प्रारंभिक खरीद लागत: घातीय विभाजन

• छोटे टनेज की श्रेणी (<6mm): यांत्रिक शीयर का डिज़ाइन सरल होता है, जिसमें महंगे हाइड्रोलिक स्टेशन या सर्वो वाल्व समूह नहीं होते। उनकी कीमत आमतौर पर 20–30% कम होती है समान हाइड्रोलिक मॉडलों की तुलना में, जिससे वे प्रारंभिक निवेश के लिए अत्यधिक सुलभ बन जाते हैं।.
• बड़े टनेज की श्रेणी (>10mm): यांत्रिक मॉडल अधिक महंगे. हो जाते हैं। सैकड़ों टन ऊर्जा संग्रहीत करने में सक्षम विशाल फ्लाईव्हील और उच्च-शक्ति वाले फ्रेम का निर्माण सामग्री लागत को दो हाइड्रोलिक सिलेंडरों की तुलना में बहुत अधिक बढ़ा देता है। इस चरण में, हाइड्रोलिक शीयर बेहतर लागत दक्षता प्रदान करते हैं।.

छिपी हुई परिचालन लागतें: तेल बनाम ब्रेक पैड

• हाइड्रोलिक मशीनें: मुख्य उपभोज्य है हाइड्रोलिक तेल. प्रत्येक यूनिट को 200–300 लीटर की आवश्यकता होती है, जिसे हर 2,000–4,000 परिचालन घंटों के बाद बदला जाता है। फिल्टर और सील सहित, वार्षिक रखरखाव लागत लगभग $500–$1,000 तक होती है। समय के साथ तेल का रिसाव एक लगातार बनी रहने वाली समस्या है।.
• यांत्रिक मशीनें: रखरखाव का ध्यान ग्रीस और क्लच घर्षण प्लेटों पर केंद्रित होता है। जबकि उपभोग्य वस्तुएँ सस्ती होती हैं, क्लच प्लेटों को बदलने के लिए अक्सर जटिल डिसअसेंबली की आवश्यकता होती है, जिसके परिणामस्वरूप उच्च डाउनटाइम लागत.

प्रति-कट लागत विश्लेषण

आइए एक नमूना गणना को विभाजित करें (3 मिमी शीट काटना):

• यांत्रिक शीयर: फ्लाईव्हील की बड़ी घूर्णन जड़ता द्वारा संचालित, मोटर केवल त्वरक के दौरान उच्च लोड पर काम करती है। एक बार लगातार चलने पर, प्रति-कट बिजली की लागत अत्यंत कम होती है।.
• मानक हाइड्रोलिक शीयर: मोटर पंप को चलाने के लिए लगातार चलती रहती है, जिससे स्टैंडबाय पर भी बिजली की खपत होती है। इसकी औसत प्रति-कट ऊर्जा लागत आमतौर पर 1.5–2 गुना यांत्रिक शीयर की तुलना में अधिक होती है।.
• सर्वो हाइड्रोलिक शीयर: सर्वो-पंप नियंत्रण तकनीक के उदय के साथ, मोटर केवल कटिंग के क्षण में चलती है। प्रति-कट लागत यांत्रिक प्रणालियों के बराबर या उससे बेहतर हो सकती है, हालांकि इसके लिए प्रारंभिक निवेश अधिक आवश्यक होता है।.

अवशिष्ट मूल्य और बाजार तरलता

• पुराना बाजार: यांत्रिक शीयर लंबे समय तक चलने के लिए बनाए जाते हैं—30 वर्षों की सेवा बिना किसी विफलता के असामान्य नहीं है। उनका पुनर्विक्रय मूल्य उच्च रहता है और उनका व्यापार करना आसान होता है।.
• हाइड्रोलिक मशीनें: समय के साथ, हाइड्रोलिक प्रणालियाँ सील के क्षरण और वाल्व के जाम होने से प्रभावित होती हैं, जिससे प्रयुक्त इकाइयाँ कम आकर्षक हो जाती हैं और तेजी से अवमूल्यन का शिकार होती हैं।.

अंतिम निर्णय सूत्र:

अपना अंतिम निर्णय लेने से पहले, अपने दैनिक उत्पादन, सामग्री की सीमा, स्थानीय बिजली दरें और श्रम लागत को ऊपर दिए गए मॉडल में दर्ज करें। कभी-कभी, सबसे महंगी मशीन सबसे अच्छी नहीं होती — जो आपकी उत्पादन परिस्थितियों के साथ पूरी तरह मेल खाती है, वही वास्तविक लागत में कमी और दक्षता में वृद्धि प्रदान करती है।.

4. उन्नत संचालन मार्गदर्शिका: तकनीकें, रखरखाव, और समस्या निवारण

सिद्धांतों और चयन रणनीतियों में महारत हासिल करने के बाद, अब हम कार्यशाला की ओर बढ़ते हैं। वास्तविक उत्पादकता अक्सर उन विवरणों में छिपी होती है जो मैनुअल में नहीं होते। यह अध्याय अनुभवी इंजीनियरों द्वारा तैयार किया गया एक फील्ड-टेस्टेड मार्गदर्शक प्रस्तुत करता है — जिसमें गुप्त परिशुद्धता नियंत्रण तकनीकें, यांत्रिक शीयर के लिए जीवनरक्षक रखरखाव, और हाइड्रोलिक प्रणालियों के लिए स्वास्थ्य जांच शामिल हैं।.

4.1 परिशुद्धता नियंत्रण: छिपी हुई मास्टर तकनीकें

कई ऑपरेटर गलती से मानते हैं कि शीयरिंग की सटीकता केवल मशीन की फैक्ट्री कैलिब्रेशन पर निर्भर करती है। वास्तविक उत्पादन में, हालांकि, ऑपरेटर की सूक्ष्म समायोजन करने की क्षमता ही ब्लेड गैप, शीयर कोण, और बैकगेज वह कारक है जो वास्तव में तैयार उत्पाद की उपज और स्थिरता निर्धारित करता है।.

1. ब्लेड गैप समायोजन का स्वर्ण नियम

ब्लेड गैप शीयरिंग गुणवत्ता की जीवनरेखा है — यह कटे हुए सतह पर चिकने "चमकीले क्षेत्र" और खुरदरे "फटने वाले क्षेत्र" के अनुपात को निर्धारित करता है। यदि गैप बहुत संकरा है, तो यह लोड बढ़ाता है और ब्लेड के घिसाव को तेज करता है; यदि बहुत चौड़ा है, तो यह बर्र और स्पष्ट किनारे विकृति उत्पन्न करता है।.

• सामग्री मिलान सूत्र:
  • माइल्ड स्टील: 5%–10% शीट की मोटाई का (उदाहरण के लिए, 6 मिमी स्टील प्लेट के लिए → 0.3–0.6 मिमी गैप)।.
  • स्टेनलेस स्टील: 8%–12% शीट की मोटाई का (सामग्री की कठोरता और मजबूती ब्लेड के चिपकने से बचाने के लिए थोड़ा बड़ा गैप मांगती है)।.
  • एल्यूमिनियम: 4%–6% शीट की मोटाई का (नरम सामग्रियों के लिए तंग गैप की आवश्यकता होती है; अन्यथा, शीट कैंची के बीच कागज की तरह मुड़ जाती है और साफ कट नहीं होता)।.

• प्रो टिप: कभी भी मशीन के स्केल पर आंख मूंदकर भरोसा न करें! हर छह महीने में, एक फीलर गेज नीचे मृत बिंदु पर बाएँ से दाएँ तक ऊपरी और निचले ब्लेडों के बीच वास्तविक अंतर को मापने के लिए। समय के साथ, संरचनात्मक तनाव हल्के फ्रेम विकृति का कारण बन सकता है, जिससे अक्सर केंद्र में अंतर दोनों सिरों की तुलना में अधिक चौड़ा हो जाता है।.

2. मरोड़ और झुकाव को समाप्त करना

जब संकीर्ण पट्टियाँ काटी जाती हैं, तो वर्कपीस का विकृति सबसे अधिक स्पष्ट हो जाता है।.

5. उभरते रुझान और नवाचार: परंपरा से परे तीसरा मार्ग

जबकि "यांत्रिक गति" बनाम "हाइड्रोलिक शक्ति" के द्वंद्व पर बहस जारी है, विनिर्माण की सीमाएँ पहले ही इस द्वैत से आगे बढ़ चुकी हैं। अगले 5–10 वर्षों में प्रतिस्पर्धात्मकता पर केंद्रित व्यवसाय मालिकों के लिए, केवल मशीनें खरीदना अब एक सुरक्षा कवच बनाने के लिए पर्याप्त नहीं है। बुद्धिमत्ता, हाइब्रिड शक्ति और हरित विनिर्माण को अपनाना अब असाधारण प्रदर्शन की कुंजी बन गया है। यह अध्याय उस तीसरे मार्ग की पड़ताल करता है जो शीयरिंग तकनीक के भविष्य को पुनर्परिभाषित कर रहा है।.

हाइब्रिड और सर्वो-हाइड्रोलिक नवाचारों पर अधिक जानकारी के लिए, हमारे नवीनतम तकनीकी विनिर्देशों का अन्वेषण करें ब्रॉशर.

5.1 हाइब्रिड तकनीक का उदय: सर्वो पंप-नियंत्रित हाइड्रोलिक शीयर

यह हाइड्रोलिक प्रणालियों में केवल क्रमिक सुधार नहीं है—यह शक्ति वितरण की पूरी पुनर्विचार प्रक्रिया है। द्वि-सर्वो पंप तकनीक यांत्रिक शीयर की तीव्र प्रतिक्रिया क्षमता को हाइड्रोलिक्स के लचीले नियंत्रण के साथ मिश्रित करती है, जिससे यह उच्च-सटीक शीट मेटल निर्माण के लिए सर्वोत्तम समाधान बन जाती है।.

• मुख्य बदलाव: “मांग पर शक्ति”
  पारंपरिक हाइड्रोलिक मशीनें असिंक्रोनस मोटरों का उपयोग करती हैं जो एक बार शुरू होने पर स्थिर गति से चलती रहती हैं, जिससे ऊर्जा की बर्बादी होती है क्योंकि पंप निष्क्रिय अवधि के दौरान भी तेल का परिसंचरण जारी रखता है। इसके विपरीत, हाइब्रिड प्रणाली उच्च-टॉर्क सर्वो मोटरों का उपयोग करती है जो सीधे पंप को चलाती हैं:
  • शून्य निष्क्रिय शक्ति: जब राम स्थिर होता है, तो मोटर पूरी तरह से रुक जाती है—स्टैंडबाय ऊर्जा खपत शून्य तक गिर जाती है।.
  • सटीक आउटपुट: मोटर की गति और टॉर्क सीएनसी कमांड के अनुसार आवश्यक प्रवाह और दबाव से सटीक मेल खाते हैं, जिससे पारंपरिक प्रोपोर्शनल वाल्व नियंत्रण से जुड़ी ऊष्मा हानि समाप्त हो जाती है।.
• अभूतपूर्व प्रदर्शन लाभ
  • अत्यंत तीव्र प्रतिक्रिया: सिग्नल सक्रिय होने के बाद 20 मिलीसेकंड से भी कम समय में पूर्ण दबाव प्राप्त होता है—जो यांत्रिक शीयर की गति के करीब है और चक्र समय को काफी कम करता है।.
  • ऊर्जा क्रांति: प्रदान करता है 50%–70% समान टनेज वाले पारंपरिक हाइड्रोलिक सिस्टम की तुलना में कुल ऊर्जा की बचत।.
  • ठंडा संचालन, लंबी आयु: ओवरफ्लो हीटिंग न होने के कारण, तेल का तापमान परिवेश के पास रहता है, रिज़र्वायर का आकार आधा हो जाता है (लगभग 100–200 लीटर), और हाइड्रोलिक तेल का जीवन तीन गुना से अधिक बढ़ जाता है।.
• आदर्श अनुप्रयोग: यद्यपि प्रारंभिक निवेश लगभग 30% अधिक होता है, लेकिन स्वामित्व की नाटकीय रूप से कम कुल लागत (TCO) इसे एयरोस्पेस, चिकित्सा उपकरणों और अन्य उच्च-स्तरीय जॉब शॉप्स के लिए पसंदीदा विकल्प बनाती है, जहाँ सटीकता और ऊर्जा दक्षता महत्वपूर्ण हैं।.

5.2 बुद्धिमत्ता और इंडस्ट्री 4.0 एकीकरण

इंडस्ट्री 4.0 ढांचे के तहत, शीयर अब एक स्वतंत्र एक्ट्यूएटर सिस्टम नहीं रह गया है — यह स्मार्ट फैक्ट्री नेटवर्क के भीतर एक डेटा नोड बन जाता है।.

• अनुकूली शीयरिंग तकनीक
  • चुनौती: ऑपरेटर के अनुभव के आधार पर ब्लेड गैप और शीयर कोण को मैन्युअल रूप से समायोजित करना अक्षम है और मानवीय त्रुटियों की संभावना बढ़ाता है।.
  • नवाचार: उच्च-स्तरीय मॉडल (जैसे Accurl मास्टर श्रृंखला) अब पूर्ण CNC पैरामीटर नियंत्रण प्रदान करते हैं। ऑपरेटर बस सामग्री का प्रकार (जैसे, 304 स्टेनलेस स्टील) और मोटाई दर्ज करता है, और सिस्टम स्वचालित रूप से सूक्ष्म समायोजन करता है ब्लेड गैप, शीयर कोण, और बैकगेज यात्रा माइक्रोमीटर-स्तर की सटीकता तक। कुछ मॉडलों में दबाव सेंसर भी शामिल होते हैं जो तन्यता शक्ति में बदलाव का पता लगाते हैं और वास्तविक समय में रिबाउंड की भरपाई करते हैं, जिससे प्रत्येक स्ट्रोक के लिए सुसंगत कट गुणवत्ता सुनिश्चित होती है।.
• पूर्वानुमानित रखरखाव
  • पुराने “टूटने पर ठीक करो” दृष्टिकोण को अलविदा कहें। पंप, मोटर बेयरिंग और महत्वपूर्ण वाल्व असेंबलियों में IoT कंपन और तापमान सेंसर एम्बेड करके, AI एल्गोरिदम मानव इंद्रियों से बहुत पहले विसंगतियों का पता लगा सकते हैं।.
  • उदाहरण के लिए, सिस्टम पंप कैविटेशन या बेयरिंग में माइक्रो-पिटिंग के शुरुआती वेवफॉर्म संकेतों की पहचान कर सकता है और संभावित विफलता होने से दो सप्ताह पहले तक प्रबंधकों के मोबाइल उपकरणों पर अलर्ट भेज सकता है — जिससे अनियोजित डाउनटाइम को न्यूनतम किया जा सके।.
• स्वचालन द्वीपों को जोड़ना
  • रिटर्न-टू-सेंडर (RTS): फ्रंट-साइड सक्शन लोडर और रियर स्टैकिंग रोबोट के साथ संयोजन में, आधुनिक शीयरिंग सेल अब “लाइट्स-आउट” सिंगल-ऑपरेटर उत्पादन का समर्थन करते हैं। RTS फीचर बैकगेज सिस्टम को तैयार शीट्स को ऑपरेटर की ओर धीरे से लौटाने की अनुमति देता है ताकि द्वितीयक प्रसंस्करण किया जा सके, जिससे मानव-मशीन सहयोग में काफी सुधार होता है।.

5.3 हरित विनिर्माण और EHS (पर्यावरण, स्वास्थ्य, सुरक्षा)

वैश्विक पर्यावरणीय नियमों के कड़े होने और व्यावसायिक स्वास्थ्य पर बढ़ते ध्यान के साथ, शीयरिंग मशीनों की पर्यावरण-मित्रता खरीद निर्णयों में एक प्रमुख कारक बन गई है।.

• शांत इंजीनियरिंग
  पारंपरिक यांत्रिक शीयर की कान-फाड़ने वाली 95 dB की प्रभाव शोर अब तेजी से अतीत की बात बनती जा रही है। आधुनिक हाइड्रोलिक मशीनें अब हासिल करती हैं 70 dB से कम अनुकूलित हाइड्रोलिक पल्स डिज़ाइन के माध्यम से शोर स्तर, प्रगतिशील रेक ब्लेड्स, और हाइड्रोलिक डैम्पिंग पैड्स। यह न केवल कठोर यूरोपीय संघ के पर्यावरण मानकों को पूरा करता है बल्कि ऑपरेटरों के लिए एक अधिक आरामदायक कार्यस्थल भी बनाता है।.
• संपूर्ण-विद्युत सर्वो शीयर: तेल-मुक्त भविष्य
  पतली शीट प्रोसेसिंग में एक सच्चा गेम-चेंजर, ऑल-इलेक्ट्रिक सर्वो शीयर एक सर्वो प्रेस की तरह कार्य करता है। एक उच्च-टॉर्क सर्वो मोटर का उपयोग करते हुए, जिसे हेवी-ड्यूटी बॉल स्क्रू या बेल्ट सिस्टम के साथ जोड़ा गया है, यह ब्लेड बीम को सीधे ऊपर और नीचे चलाता है—हाइड्रोलिक तेल को पूरी तरह समाप्त करते हुए।.
• पूरी तरह तेल-मुक्त: हाइड्रोलिक तेल को पूरी तरह समाप्त करता है, जिससे रिसाव, अपशिष्ट तेल निपटान लागत, और संभावित आग के खतरों के जोखिम समाप्त हो जाते हैं।.
• अनुप्रयोग क्षेत्र: वर्तमान में मोटर टॉर्क लागत द्वारा सीमित, यह मुख्य रूप से 4 मिमी से कम शीट्स की प्रोसेसिंग के लिए उपयोग किया जाता है. । हालांकि, इसका अत्यंत कम ऊर्जा उपयोग, शून्य रखरखाव, और फुसफुसाहट जैसी शांत संचालन इसे स्वच्छ विनिर्माण वातावरण जैसे इलेक्ट्रॉनिक्स और खाद्य उपकरण उत्पादन के लिए अंतिम समाधान बनाते हैं।.

VI. गहन उद्योग केस समीक्षाएँ

सिद्धांत धूसर हो सकता है, लेकिन अभ्यास का वृक्ष सदैव हरा रहता है। “गति बनाम शक्ति” पर पहले की चर्चा को वास्तविक दुनिया के संदर्भ में जोड़ने के लिए, आइए दो प्रतिनिधि उद्योग मामलों की जांच करें। ये उदाहरण शीट मेटल कटिंग के दो चरम रूपों को दर्शाते हैं—पतली शीट की गति में उत्कृष्टता और मोटी प्लेट की ताकत। तुलना के माध्यम से, आप स्पष्ट रूप से समझ पाएंगे कि प्रत्येक मशीन प्रकार विशिष्ट परिस्थितियों में निर्णायक मूल्य कैसे प्रदान करता है।.

6.1 केस A: HVAC डक्ट निर्माण में दक्षता क्रांति

पृष्ठभूमि: एक मध्यम आकार का HVAC डक्ट निर्माता जो 0.5 मिमी–1.2 मिमी गैल्वनाइज्ड शीट्स को प्रोसेस करता है, जिसमें दैनिक ऑर्डर की मात्रा अधिक होती है और डिलीवरी की समयसीमा कड़ी होती है।.

• दर्द बिंदु विश्लेषण:
  • बॉटलनेक प्रभाव: फैक्ट्री पहले तीन पुरानी हाइड्रोलिक स्विंग-बीम शीयर का उपयोग करती थी जिनकी कटिंग आवृत्ति केवल 12–15 SPM (स्ट्रोक प्रति मिनट) थी। इससे एक गंभीर असंतुलन पैदा हुआ—शीयरिंग डाउनस्ट्रीम फ्लैंज-फॉर्मिंग और सीमिंग स्टेशनों से काफी पीछे रह गई, जिसके परिणामस्वरूप बार-बार उत्पादन जाम और निष्क्रिय समय हुआ।.
  • अत्यधिक ऊर्जा खपत: उत्तरदायी बने रहने के लिए, हाइड्रोलिक पंप मोटरों को लगातार चलना पड़ता था। अल्ट्राथिन गैल्वनाइज्ड शीट्स के लिए, यह निरंतर उच्च-शक्ति निष्क्रियता शुद्ध ऊर्जा की बर्बादी थी।.
  • कम श्रम दक्षता: पारंपरिक मैनुअल वर्कफ़्लो में, दो ऑपरेटरों को प्रतिदिन सैकड़ों बार झुककर कटी हुई शीट्स उठानी पड़ती थीं। शारीरिक थकान अधिक थी, और मशीनें लगभग 70% समय मानव गति की प्रतीक्षा में बिताती थीं।.

• परिवर्तन योजना:
  • उपकरण उन्नयन: पुराने हाइड्रोलिक यूनिट्स को दो हाई-स्पीड मैकेनिकल शीयर (60 SPM रेटेड, न्यूमैटिक रियर सपोर्ट्स से सुसज्जित) से बदल दिया गया।.
  • लाइन एकीकरण: स्वचालन मानसिकता अपनाई गई—सामने एक कॉइल अनकॉयलिंग, लेवलिंग और फीडिंग लाइन स्थापित की गई, और डाउनस्ट्रीम में एक स्वचालित स्टैकिंग सिस्टम को एकीकृत किया गया।.
• परिणाम समीक्षा:
  • विस्फोटक उत्पादकता वृद्धि: दैनिक डक्ट आउटपुट 800 से बढ़कर 2,200 टुकड़ों (लगभग 275% की वृद्धि) तक पहुंच गया। मैकेनिकल शीयर के निरंतर-कट मोड और स्वचालित फीडिंग ने प्रत्येक चक्र को मिलीसेकंड्स तक घटा दिया, जिससे कट्स के बीच छिपा डाउनटाइम समाप्त हो गया।.
  • संचालन लागत में कमी: यद्यपि मैकेनिकल शीयर स्टार्टअप पर अधिक करंट खींचते हैं, फ्लाईव्हील की विशाल जड़ता पतली शीट की कटाई को लगभग सहज बना देती है। प्रति यूनिट उत्पाद ऊर्जा लागत 15% कुल मिलाकर घट गई।.
  • सरल रखरखाव: हाइड्रोलिक सिस्टम की पुरानी गर्मियों की ओवरहीटिंग और तेल रिसाव की समस्याएं समाप्त हो गईं। फर्श साफ और सूखे रहे, और EHS (पर्यावरण, स्वास्थ्य और सुरक्षा) स्कोर में नाटकीय सुधार हुआ।.

6.2 मामला बी: भारी मशीनरी निर्माण में मोटी-प्लेट ब्रेकथ्रू

पृष्ठभूमि: एक भारी उपकरण निर्माता जो खुदाई करने वाले बाल्टियों और ब्रेकर हाउसिंग का उत्पादन करता है, नियमित रूप से 20 मिमी–25 मिमी Hardox 450 पहनाव-प्रतिरोधी स्टील जिसकी उपज शक्ति 1200 MPa से अधिक है।.

• दर्द बिंदु विश्लेषण:
  • जामिंग का दुःस्वप्न: फैक्ट्री ने एक बार पुराने 25 मिमी-रेटेड मैकेनिकल शीयर से Hardox प्लेटों को काटने की कोशिश की। सामग्री की अत्यधिक कठोरता ने कट के बीच में फ्लाईव्हील की गतिज ऊर्जा को समाप्त कर दिया, जिससे रैम बॉटम डेड सेंटर से पहले ही लॉक हो गया। प्रत्येक जाम एक आपदा थी—रखरखाव दल को लिंकज को टॉर्च से काटना पड़ता था या 100-टन जैक का उपयोग करके फ्लाईव्हील को उल्टा घुमाना पड़ता था, जिससे प्रति घटना दो दिनों तक का डाउनटाइम होता था।.
  • गंभीर ब्लेड चिपिंग: मैकेनिकल शीयरिंग के कठोर प्रभाव के कारण महंगे H13 ब्लेड पर बार-बार चिपिंग होती थी, जो औसतन एक महीने से कम समय तक चलते थे।.
• परिवर्तन योजना:
  • उपकरण उन्नयन: खरीदा गया 16 मिमी × 3200 मिमी हाइड्रोलिक गिलोटिन शीयर जिसमें परिवर्तनीय कटिंग कोण की क्षमता थी।.
  • प्रक्रिया समायोजन रणनीति: हालांकि यह 16 मिमी माइल्ड स्टील के लिए रेटेड था, लेकिन टीम ने मानक 1.5° से बढ़ाकर 2.5°–3°, तक शीयर कोण बढ़ाकर “कोण-से-बल” सिद्धांत का उपयोग किया और सफलतापूर्वक 20 मिमी उच्च-शक्ति प्लेट को काटा।.

• परिणाम समीक्षा:
  • जामिंग समाप्त: हाइड्रोलिक सिस्टम के रिलीफ वाल्व ने आदर्श ओवरलोड सुरक्षा प्रदान की। कठोर स्थानों पर टकराने पर, मशीन ने बस दबाव छोड़ दिया और रुक गई, खुद को नुकसान पहुँचाने के बजाय—मुख्य सुरक्षा जोखिमों को पूरी तरह समाप्त कर दिया।.
  • ब्लेड जीवन तीन गुना हुआ: हाइड्रोलिक शीयर की धीमी, स्थिर-दबाव वाली कटिंग क्रिया, जो प्लेट की मोटाई के 12% पर सटीक रूप से समायोजित ब्लेड गैप के साथ संयोजित होती है, ने कटिंग किनारों पर तात्कालिक झटके को काफी हद तक कम कर दिया।.
  • सुधारित कट गुणवत्ता: जबकि एक बड़ा शीयर कोण थोड़ा झुका हुआ किनारा उत्पन्न करता है, बर्निश ज़ोन अधिक चिकना हो जाता है और गहरे फटने से मुक्त रहता है — रोबोटिक वेल्डिंग की तैयारी के लिए आदर्श।.

VII. क्रियान्वयन मार्गदर्शिका

भौतिक सिद्धांतों, TCO मॉडल, और अनुप्रयोग परिदृश्यों की हमारी गहन खोज के बाद, अब आपको यह समझ में आ जाना चाहिए कि एक शीयरिंग मशीन का चयन “बड़ा ही बेहतर” या “सबसे कम कीमत वाला ही विजेता” जैसी सरल बात नहीं है। वास्तव में, यह उत्पादन दक्षता, कटिंग गुणवत्ता, और दीर्घकालिक परिचालन लागत के बीच एक रणनीतिक संतुलन है। यह मार्गदर्शिका पैरामीटरों की धुंध को काटने और जटिल इंजीनियरिंग तर्क को एक व्यावहारिक खरीदारी चेकलिस्ट में बदलने का लक्ष्य रखती है। इसे अपने पॉकेट रणनीतिकार के रूप में मानें — वार्ता की मेज पर एक मौन सहयोगी।.

7.1 अंतिम निर्णय मैट्रिक्स: एक-मिनट त्वरित चयन चार्ट

आपको अनंत तकनीकी पैरामीटरों से अभिभूत करने के बजाय, हमने पाँच सबसे महत्वपूर्ण “निर्णायक” आयामों को एक निर्णायक निर्णय मैट्रिक्स में संक्षिप्त किया है। अपनी फैक्ट्री की वास्तविक परिचालन स्थितियों को नीचे दिए गए संबंधित कॉलम से मिलाएँ:

7.2 खरीदार की ढाल: हस्ताक्षर करने से पहले पूछने योग्य दस महत्वपूर्ण प्रश्न

अनुबंध पर हस्ताक्षर करने से ठीक पहले, बिक्री इंजीनियर की आंखों में देखें और ये दस प्रश्न पूछें। उनके उत्तर तुरंत मशीन की वास्तविक गुणवत्ता और आपूर्तिकर्ता की तकनीकी गहराई को उजागर करेंगे:

“फ्रेम” और कठोरता के बारे में (जो सटीकता और आयु निर्धारित करते हैं)

“क्या मशीन फ्रेम का वेल्डिंग के बाद एनीलिंग उपचार किया गया है?”

• वास्तविकता की जाँच: निम्न-स्तरीय मशीनों में एक आम शॉर्टकट। बड़े एनीलिंग भट्ठी में तनाव-मुक्ति के बिना, फ्रेम महीनों के उपयोग के बाद धीरे-धीरे विकृत हो जाता है, जिससे ब्लेड गैप असंतुलित हो जाता है और पतली प्लेट काटते समय बर्स उत्पन्न होते हैं।.

“क्या गले की गहराई वाले क्षेत्र के आसपास सुदृढीकरण डिज़ाइन किया गया है?”

• जाल: कुछ बजट मॉडलों में उथले गले होते हैं जिनमें कोई सुदृढीकरण नहीं होता। जब लंबी शीट काटी जाती हैं या पूर्ण भार पर संचालन किया जाता है, तो C-फ्रेम खुल सकता है (“ब्लेड ढीला होना”), जिसके परिणामस्वरूप केंद्र में अधूरी कटाई होती है।.

“दिल” और हाइड्रोलिक्स के बारे में (जो परिचालन स्थिरता निर्धारित करते हैं)

“क्या हाइड्रोलिक वाल्व ब्लॉक Rexroth/Bosch ब्रांड के हैं या सामान्य?”

• असमझौता योग्य: वाल्व समूह नियंत्रण का मुख्य भाग है। सामान्य वाल्व चिपकने, आंतरिक रिसाव और अस्थिर दबाव के प्रति संवेदनशील होते हैं। इसे अनुबंध में शामिल करें: सभी महत्वपूर्ण हाइड्रोलिक घटक शीर्ष श्रेणी के ब्रांडों से होने चाहिए।.

“क्या सिलेंडर सील्स NOK (जापान) या मर्केल (जर्मनी) से हैं?”

• व्यावहारिक अंतर्दृष्टि: जितने छोटे ये दिखते हैं, सील यह तय करते हैं कि आपका पहला ऑयल लीक रिपेयर कब शुरू होगा। प्रीमियम ब्रांड आमतौर पर घरेलू मानक सील्स की तुलना में 3–5 गुना अधिक समय तक चलते हैं।.

“क्या इस हाइड्रोलिक मशीन में ‘फास्ट रिटर्न’ फिलिंग वाल्व शामिल है?”

• दक्षता कारक: उच्च-प्रवाह फिलिंग वाल्व के बिना, रैम की वापसी गति अत्यंत धीमी हो जाती है, जिससे आपके उत्पादन चक्र समय में बाधा आती है।.

“दांतों” और कारीगरी के बारे में (जो उपभोज्य लागत को परिभाषित करता है)

“क्या मानक ब्लेड 6CrW2Si या Cr12MoV से बने हैं?”

• अपग्रेड सलाह: यदि आप अक्सर स्टेनलेस स्टील काटते हैं, तो इसके लिए अतिरिक्त भुगतान करें H13 टूल स्टील ब्लेड। मानक ग्रेड गर्मी में नरम या टूट सकते हैं; H13 की लाल कठोरता और मजबूती दीर्घायु के लिए आवश्यक हैं।.

“क्या होल्ड-डाउन सिलेंडरों में पॉलीयूरेथेन पैड हैं या कठोर संपर्क?”

• विवरण मायने रखता है: जो उपयोगकर्ता एल्युमिनियम या मिरर-फिनिश स्टेनलेस स्टील प्रोसेस करते हैं, उनके लिए कठोर संपर्क स्थायी सतही निशान छोड़ देता है। हमेशा सुनिश्चित करें कि मशीन में नॉन-मार्किंग होल्ड-डाउन सिस्टम शामिल हो।.

“ब्रेन” और आफ्टर-सेल्स सेवा के बारे में (जो डाउनटाइम की अवधि को परिभाषित करता है)

“क्या बैक गेज बॉल स्क्रू से संचालित है या मानक T-स्क्रू से?”

• सटीकता: केवल बॉल स्क्रू को रैखिक गाइड्स के साथ चुनें। साधारण स्क्रू समय के साथ बैकलैश विकसित करते हैं, जिससे 0.1 मिमी की सहनशीलता विचलन एक पूरे मिलीमीटर की त्रुटि में बदल जाती है।.

“यदि सिस्टम अलार्म देता है, तो क्या आप दो घंटे के भीतर रिमोट डायग्नोस्टिक्स कर सकते हैं?”

• आधुनिक मानक: जिन मशीनों में रिमोट मॉड्यूल (जैसे TeamViewer/VPN एक्सेस) नहीं होते, वे अलग-थलग द्वीपों जैसी होती हैं। आधुनिक सेवा में रीयल-टाइम PLC स्थिति मॉनिटरिंग शामिल होनी चाहिए—अब तकनीशियन के लिए तीन दिन इंतजार नहीं।.

“क्या आप ऑन-साइट विज़िट्स के लिए उसी मॉडल का उपयोग करने वाले स्थानीय ग्राहकों के संदर्भ प्रदान कर सकते हैं?”

• प्रमाण: अंतिम प्रश्न। यदि आपूर्तिकर्ता हिचकिचाता है या टालमटोल करता है, तो संभवतः उसकी प्रतिष्ठा जांच के योग्य नहीं है।.

7.3 विशेषज्ञ अंतर्दृष्टि: भविष्य के लिए निवेश करें

एक ऐसे व्यक्ति के रूप में जिसने अल्पदृष्टि वाली खरीदारी या अत्यधिक बचत के कारण अनगिनत उत्पादन अवरोध देखे हैं, मैं आपसे आग्रह करता हूँ कि आप “+20% रेडंडेंसी सिद्धांत” का पालन करें जब भी बजट अनुमति दे:

• टन भार रेडंडेंसी (+20%): यदि आपकी वर्तमान अधिकतम कटाई मोटाई 8 मिमी है, तो 10 मिमी. रेटिंग वाली मशीन खरीदें। लगातार 100% लोड तेल को तेजी से गर्म करता है और सील को घिसता है; 20% का बफर दीर्घायु और स्थिर प्रदर्शन सुनिश्चित करता है।.
• लंबाई रेडंडेंसी (स्पेक अपग्रेड): यदि आप अक्सर 2.5-मीटर शीट काटते हैं, तो 3.2-मीटर मॉडल चुनें। अतिरिक्त लंबाई तात्कालिक कार्यों को संभालती है और आपको ब्लेड के बिना घिसे हिस्से का उपयोग करने देती है जब कोई अन्य खंड कुंद हो जाए—इससे उपकरण का जीवन प्रभावी रूप से बढ़ता है।.
• CNC रेडंडेंसी (कौशल बाधाओं को कम करना): भले ही आपके वरिष्ठ ऑपरेटर मैनुअल समायोजन पसंद करते हों, एक सरल CNC सिस्टम जैसे DAC360 / E21S. जोड़ने पर विचार करें। यह स्वचालित रूप से बैक गेज की स्थिति और स्ट्रोक लंबाई की गणना करता है, जिससे नए ऑपरेटरों का प्रशिक्षण एक सप्ताह से घटकर एक घंटे में हो जाता है और उच्च लागत वाले कुशल श्रम पर निर्भरता कम होती है।.

एक और बात:

अंत में, यह याद रखें: मशीनें केवल उपकरण हैं—लोग निर्माण का सच्चा दिल हैं। चाहे आप एक यांत्रिक मॉडल की कच्ची शक्ति चुनें या एक हाइड्रोलिक मॉडल की स्थिर ताकत, सुनिश्चित करें कि आप अपने बजट का एक हिस्सा अपने ऑपरेटरों के लिए प्रीमियम कट-प्रतिरोधी दस्ताने और शोर-घटाने वाले ईयरप्लग के लिए अलग रखें। और सबसे बढ़कर, सुरक्षा का स्वर्ण नियम लागू करें: कभी भी हाथों को ब्लेड के पास न जाने दें।.

सुरक्षा है—और हमेशा रहेगी—किसी भी फैक्ट्री में दक्षता का सर्वोच्च रूप।.

VI. अक्सर पूछे जाने वाले प्रश्न

1. क्या हाइड्रोलिक मॉडल के आने से मैकेनिकल शीयरिंग मशीनें पुरानी हो गई हैं?

मैकेनिकल शीयरिंग मशीनें पुरानी नहीं हुई हैं; वे उच्च गति, उच्च मात्रा वाले उत्पादन वातावरण में अभी भी मूल्यवान हैं। जबकि हाइड्रोलिक मॉडल सटीकता और बहुमुखी प्रतिभा में उन्नति प्रदान करते हैं, मैकेनिकल शीयर पतली सामग्रियों पर तेज़, कुशल कट लगाने वाले कार्यों के लिए प्रासंगिक बने हुए हैं।.

2. उच्च-सटीकता कटिंग के लिए किस प्रकार की शीयरिंग मशीन अधिक उपयुक्त है?

उच्च-सटीकता कटिंग के लिए, हाइड्रोलिक शीयरिंग मशीनें आमतौर पर पसंदीदा विकल्प होती हैं। कटिंग प्रक्रिया के दौरान लगाए जाने वाले दबाव को बारीकी से समायोजित करने की क्षमता कट पर अधिक नियंत्रण की अनुमति देती है, जिससे अधिक सटीक और साफ किनारे प्राप्त होते हैं।.

इसके अतिरिक्त, हाइड्रोलिक मशीनें अक्सर परिवर्तनीय ब्लेड गैप और डिजिटल रीडआउट जैसी उन्नत सुविधाओं से लैस होती हैं, जो उनकी सटीकता क्षमताओं को और बढ़ाती हैं। मैकेनिकल शीयरिंग मशीनें, हालांकि तेज़ और कुशल होती हैं, लेकिन पतली या अधिक नाजुक सामग्रियों पर सटीक कटिंग के लिए आवश्यक समान स्तर का नियंत्रण प्रदान नहीं कर सकतीं।.

3. हाइड्रोलिक बनाम मैकेनिकल शीयरिंग मशीनों का सामान्य जीवनकाल क्या है?

यदि उचित रखरखाव किया जाए तो हाइड्रोलिक और मैकेनिकल शीयरिंग मशीनों का सामान्य जीवनकाल काफी लंबा हो सकता है, जो अक्सर 10 से 20 वर्ष या उससे अधिक होता है। जटिल प्रणालियों वाली हाइड्रोलिक मशीनों में अधिक बार घटक प्रतिस्थापन और रखरखाव जांच की आवश्यकता हो सकती है, और यदि उपेक्षा की जाए तो उनकी दीर्घायु पर प्रभाव पड़ सकता है।.

कम जटिल घटकों वाली मैकेनिकल शीयरिंग मशीनें आम तौर पर टिकाऊ और लंबे समय तक चलने वाले प्रदर्शन के लिए जानी जाती हैं। फिर भी, दोनों प्रकार की मशीनों के जीवनकाल को बढ़ाने के लिए नियमित रखरखाव और संचालन दिशानिर्देशों का पालन करना महत्वपूर्ण है।.

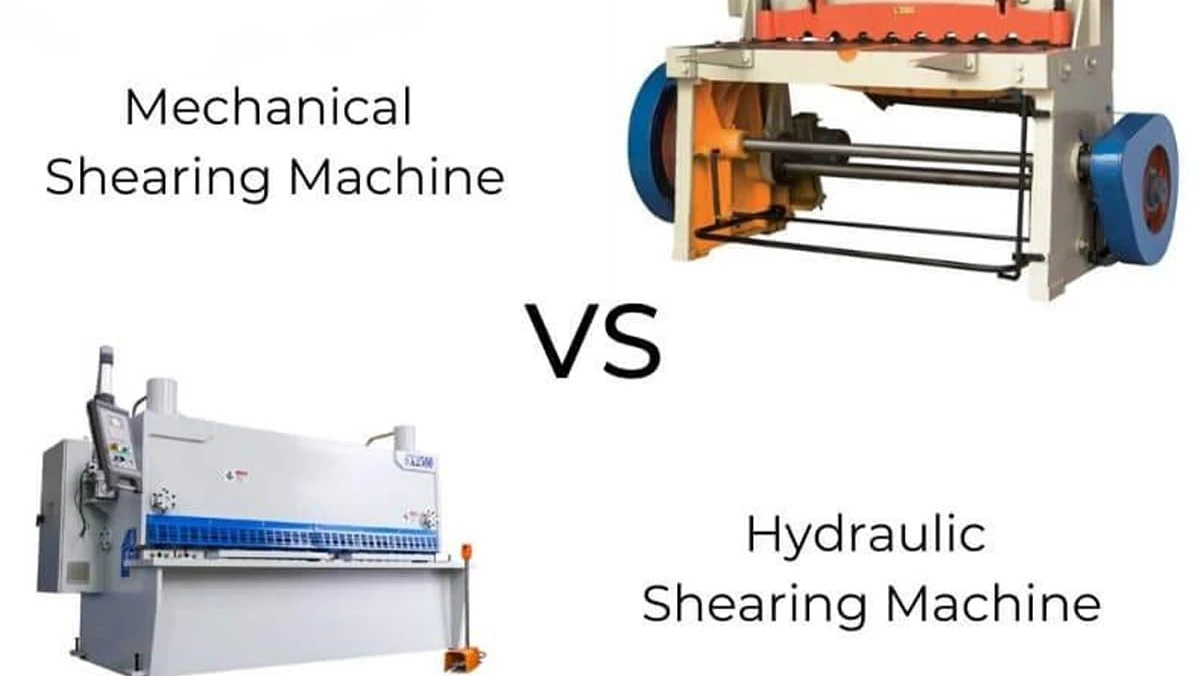

4. हाइड्रोलिक और मैकेनिकल शीयरिंग मशीनों के बीच मुख्य अंतर क्या हैं?

हाइड्रोलिक और मैकेनिकल शीयरिंग मशीनों में प्रत्येक की विशिष्ट परिचालन विशेषताएं होती हैं जो उन्हें विभिन्न अनुप्रयोगों के लिए उपयुक्त बनाती हैं। हाइड्रोलिक शीयरिंग मशीनें कटिंग बल लगाने के लिए हाइड्रोलिक सिलेंडरों का उपयोग करती हैं, जिससे लगातार और समायोज्य दबाव संभव होता है।.

यह बहुमुखी प्रतिभा उन्हें विभिन्न मोटाई वाली धातुओं को काटने और सटीक और साफ कट की आवश्यकता वाले अनुप्रयोगों के लिए आदर्श बनाती है। इसके विपरीत, मैकेनिकल शीयरिंग मशीनें ऊर्जा को संग्रहीत और रिलीज़ करने के लिए फ्लाईव्हील तंत्र का उपयोग करती हैं, जिससे तेज़ और बार-बार कटिंग क्रियाएं मिलती हैं। इन्हें अक्सर उच्च गति प्रदर्शन और विश्वसनीय परिचालन सरलता के लिए पसंद किया जाता है।.

यदि आप अभी भी सुनिश्चित नहीं हैं कि कौन सा शीयरिंग समाधान आपकी फैक्ट्री के लिए उपयुक्त है, तो हमारी टीम आपको निम्नलिखित जैसे मॉडलों की तुलना करने में मदद कर सकती है स्विंग बीम शीयरिंग मशीन और गिलोटिन शीयरिंग मशीन. । बस हमसे संपर्क करें विशेषज्ञ मार्गदर्शन प्राप्त करने के लिए। अपने मूल्यांकन के अंत में, हमारे ब्रॉशर या हमसे संपर्क करें में उपलब्ध पूर्ण विनिर्देशन शीट्स की समीक्षा करना न भूलें या सीधे परामर्श कॉल के लिए संपर्क करें।.
