Bevezetsz egy 2 hüvelyk vastag, 10 láb hosszú SA-516 Grade 70 kazánlemez tömböt a préstárcsába. Ez egy $4,000 darab acél. A kezelő rálép a pedálra, a dugattyú 1 500 tonnával ereszkedik, és a gép úgy nyög, mintha mindjárt szétszakadna. Meg vagy győződve róla, hogy a lemezt pontosan a kívánt szögre kényszerítetted. De amikor a dugattyú visszahúzódik, az acél visszarugózik, meghajlott él marad, és a darab selejt lesz. A hibát az anyagra fogod. A kezelőre fogod. Lehet, hogy már egy 2 000 tonnás élhajlítót nézegetsz. Állj. Egy nagyobb kalapács nem javít ki egy hibás mozdítást.

Ha azt vizsgálod, hogy a jelenlegi berendezésed valóban megfelel-e a vastag lemez igényeinek, érdemes tanulmányozni, hogy egy modern CNC élhajlító valójában mire van tervezve, hogy szabályozza — mert a puszta tonnatömeg ritkán jelenti a megoldást.

A “Leütés” csapda: Miért nem jelent a több tonna nagyobb pontosságot

A nehéz gyártásban hajlamosak vagyunk túlerővel kezelni a fémet. Ha a hajlítás túl nyitottnak tűnik, az ösztön az, hogy növeljük a tonnát és keményen belenyomjuk a szerszámot a V-matricába. De a vastag lemez nem adja meg magát a nyers erőnek — elnyeli az energiát és visszanyom.

Amikor egy 1° eltérés vékony lemezen 3°-os hibává válik kazánlemezen

Meghajlítasz egy 16-gauge lágyacél lemezt, és egy foknyi eltérés bosszantó. Korrigálod, talán teszel alá hézagolót, és mehetsz tovább. Ugyanezt az egy foknyi eltérést alkalmazod egy 1,5 hüvelykes nyomástartó edény héjra, és a nagyobb sugár felnagyítja a hibát. Hirtelen az összeállító csapatod fél hüvelykes rést bámul a varrat mentén. Három műszakot töltenek azzal, hogy kutyákkal és ékekkel összehúzzák, miközben fillerhuzalt és munkaórákat égetnek el. Ez az egy foknyi eltérés ezreket kosztált neked.

A probléma a löket alján kezdődik. A kezelők feltételezik, hogy ha a szerszám elegendő erővel teljesen beleül a V-matricába, akkor a lemez alkalmazkodik. Amit nem vesznek figyelembe, az acél rugalmassága. Ha túlzott tonnát alkalmazol, a lemez eltárolja azt az energiát. Amint a dugattyú felemelkedik, a fém felszabadítja — és visszarugózik.

Hogyan szívja el csendesen az ágy deformációja a hajlítóerőt

Legközelebb, amikor az élhajlítódat maximális tonnáig nyomod, figyelj a gép közepére. Szabad szemmel nem látod, de 1 000 tonna terhelés alatt egy 14 láb hosszú ágy középen meghajlik. Ez a jelenség—ágydeflexió—azért következik be, mert az oldalsó keretek viszonylag merevek maradnak, míg a közép kissé enged, finom ívet képezve.

Ha a matricatartó bázis akár 0,3 mm-t is meghajlik terhelés alatt, a szögpontosságod már a löket befejezése előtt sérül. Hiheted, hogy 1 000 tonnát viszel az acélba, de ennek jelentős része a gép nyomás hatására való hajlására fordítódik. Láttam kezelőket, akik papírt vagy réz hézagolókat csúsztattak a matrica közepe alá, hogy kompenzáljanak. A hézagolás szükségessége mindent elmond: a gép merevsége a gyenge láncszem. Ekkor már az élhajlítóval küzdesz — nem az anyaggal.

A rejtett költség annak, ha elhiszed, hogy “nagyobb prés = biztonságosabb hajlítás”

Így az iroda jóváhagyja egy hatalmas új 2 000 tonnás élhajlító megvásárlását, feltételezve, hogy a nagyobb kapacitás automatikusan biztonságosabb, pontosabb hajlítást jelent. Ez vonzó feltételezés — de félrevezető.

A tonnamennyiség növelése anélkül, hogy újragondolnánk a szerszámgeometriát vagy bevezetnénk aktív, dinamikus koronázást, olyan, mintha nagyobb motort tennél egy repedt vázú autóba. Nem szünteted meg a deflexiót — csak felerősíted a rá ható erőket. Erővel egy keskeny V-matricát kényszeríteni vastag lemezbe nemcsak pontatlan hajlítást kockáztat, hanem felgyorsítja a szerszám és a dugattyú fáradását is. A valódi pontosság nem abból fakad, hogy túlerővel kezeljük az anyagot. Abból fakad, hogy pontosan tudjuk, mikor és hogyan megy át az acél rugalmas deformációból műanyag alakváltozásba. Szóval mi történik valójában a lemez szemcse szerkezetében ebben a pillanatban?

A nyomástartó edény acél hajlításának rejtett fizikája

Amikor a visszarugózás megszűnik kiszámítható lenni (még ugyanazon hőadag esetén is)

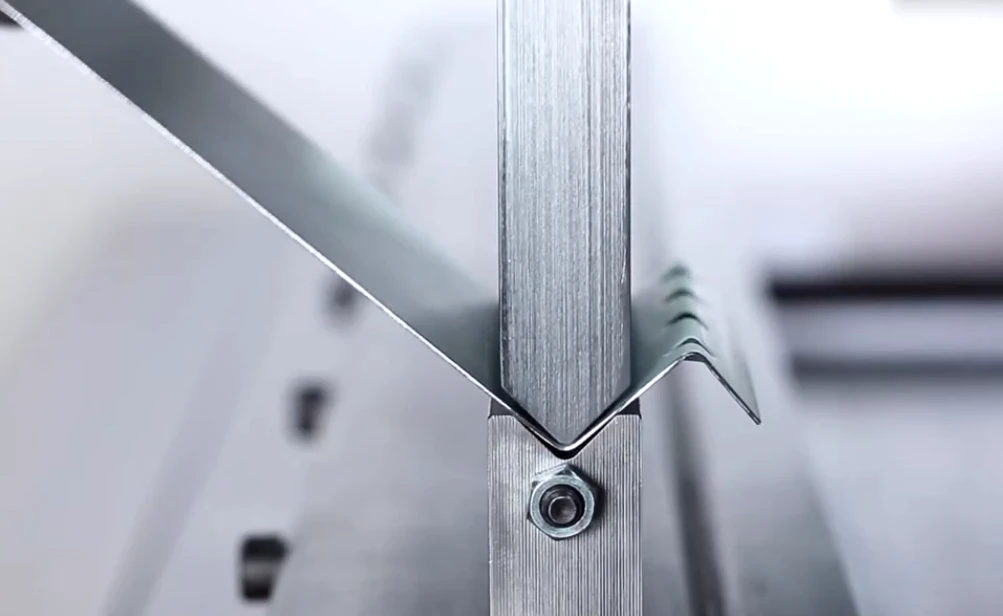

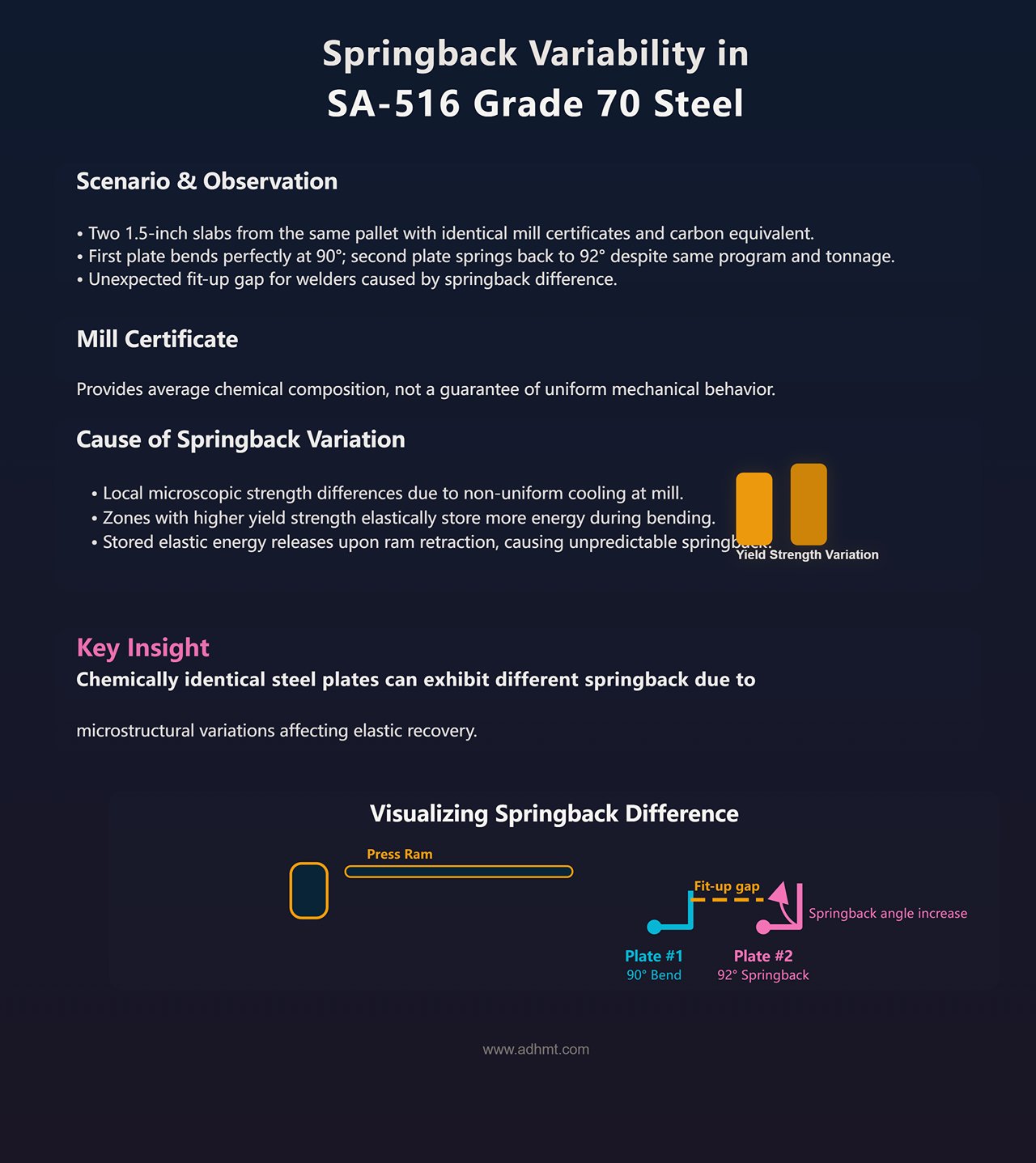

Két 1,5 hüvelykes SA-516 Grade 70 tömböt veszel ugyanarról a raklapról. A gyári tanúsítványok megegyeznek. A szén ekvivalens azonos. Az első 8 000 fontos lemezt betöltöd a présbe, lefuttatod a programot, és tiszta 90 fokos hajlítást érsz el. Aztán betöltöd a második lemezt, lefuttatod ugyanazt a programot ugyanazzal a tonnával, és amikor a dugattyú visszahúzódik, a lemez 92 fokra rugózik vissza. Most a hegesztők jelentős illesztési rést bámulnak. Hogyan okozott egy kémiailag azonos acél darab egy $3,000 üresből problémát?

A gyári tanúsítvány átlagot ad — nem garanciát.

Amikor nagy szilárdságú nyomástartóedény-acélt hajlítasz, hatalmas alakítási feszültségekkel kell megküzdened. A fém rugalmas visszaalakulása – a visszarugózás mögött álló mechanizmus – nem növekszik egyenletes, lineáris módon. Nemlineárisan reagál az apró szilárdságbeli eltérésekre a lemezen belül. Egy 6 méteres szakasz egyik vége talán kicsit gyorsabban hűlt le a hengerműben hónapokkal ezelőtt, így ott helyileg nagyobb folyáshatár alakult ki. Amikor a lyukasztód eléri ezt a zónát, az acél a terhelés nagyobb részét rugalmasan veszi fel, ahelyett, hogy képlékenyen alakváltozna. Úgy tűnik, mintha legyőzted volna az anyagot, de valójában energiát tároltál benne. Amint a prés visszahúzódik, ez a tárolt energia felszabadul, és a lemez visszaugrik. Ha a kémiai összetétel azonos, miért viselkedik mégis ennyire eltérően az acél?

Szemcseirány vs. szakítószilárdság: mi szabályozza valójában a repedést?

Vizsgáld meg egy vastag lemez nyírt élét nagyítóval. Az egyenletes tömeg helyett irányított barázdákat látsz, amelyek végigfutnak rajta – mint a fa rétegei egy rakás deszkában. Ez a szemcseirány, amely a hengerlés során alakult ki, amikor az acélt hatalmas hengerek között nyomták és nyújtották meg. A mérnökök a specifikációs táblázat szakítószilárdságára koncentrálnak, hogy megbecsüljék a szükséges tonnát. De a szakítószilárdság csak azt méri, mekkora erővel lehet az anyagot kontrollált körülmények között széthúzni. Semmit sem mond arról, hogy a lemez hol fog ténylegesen megrepedni a műhelyben. Akkor hát mi dönti el, hogy az acél meghajlik vagy eltörik?

Ha a lyukasztót párhuzamosan tájolod a szemcsékkel egy 50 mm vastag lemezen, az olyan, mintha éket ütnél a fatörzs rostjai közé. A fém kisebb ellenállást tanúsít, ami csökkentheti a visszarugózást, ugyanakkor szétválasztod ezeket a mikroszkopikus rétegeket. Így indítod el a külső rádiuszon keletkező törést. Ez gyakran éles pattanással jelentkezik, amit egy recés repedés követ, amely végigfut a hajlított él mentén. Az ilyen meghibásodás elkerüléséhez merőlegesen kell hajlítanod a szemcseirányra – ez arra kényszeríti a rostokat, hogy a legerősebb tengelyük mentén nyúljanak. Ez jelentősen növeli a szükséges tonnát, és fokozza a rugalmas visszaalakulást amikor a prés felemelkedik, de megőrzi a nyomástartó edény szerkezeti integritását. Ha a szemcseirány határozza meg a repedést, miként változnak a dinamikák extrém vastagság esetén?

Mi változik, amikor a vastagság elérte a valódi "kazánlemez" tartományt

Ha meghajlítasz egy 6 mm-es lágyacélt, körülbelül 3 fokos visszarugózást tapasztalhatsz. Hajlíts meg egy 50 mm-es kazánlemezt, és lehet, hogy csak 1 fokos lesz. Ez az a csapda, ami minden lemezhajlító gépkezelőre vár, amikor átáll a nehéz gyártásra. A fizika érthető: a vastagabb anyagok természetüknél fogva kisebb szögű visszarugózást mutatnak, mint a vékony lemezek, mert a hatalmas képlékeny zóna elnyomja a rugalmas zónát. A lemez olyan tömeges, hogy gyakorlatilag ellenáll a saját „visszahajlási” kísérletének. Ha a szögváltozás kisebb, miért válik a probléma súlyosabbá?

Mert a vastag lemezeknél nem éles sarkokat formálunk – hatalmas sugarú íveket formázunk. Egy 1 fokos visszarugózás egy vékony lemez éles hajlításánál csupán egy milliméter eltérés lehet. Egy 1 fokos visszarugózás egy 900 mm-es belső rádiuszon viszont 16 mm-es hézagot hagy a varratnál. A szerelők tizenkét órát és $1,200 értékű hegesztőhuzalt fognak elpazarolni, hogy bezárják ezt a „kanyont”.

Ráadásul a vastag lemez egyetlen foknyi visszarugózásában tárolt energia megdöbbentő. Amikor egy 50 mm-es acél felszabadul, nem finoman emelkedik – száz tonnás erővel ugrik vissza egy pillanat alatt. Ha szabványos, fix V-szerszámokat használsz, ez a robbanásszerű visszahatás közvetlenül a szerszámoidra és a gépvázra tevődik át, fáradási terhelést okozva minden ciklusban. Ezt a tárolt energiát nem lehet semlegesíteni pusztán azzal, hogy a löket alján erősebben nyomsz. Hogyan lehet irányítani egy dinamikus, robbanásszerű rendszert, amely látszólag szét akarja tépni a gépedet?

A szabványos V-szerszámok elhagyása: szerszámgeometriák nehézlemezekhez

Múlt hónapban egy ohiói műhelybe léptem be épp időben, hogy meghalljam a robbanást, ami ágyúlövésre emlékeztetett. Egy kezdő kezelő megpróbált egy 38 mm-es, Grade 70-es lemezt áthúzni egy szabványos lemezszerszámon. Az eredmény: egy szétrobbant $4,500 szerszámtömb és egy súlyos balesetközeli esemény. A vastag lemezt nem lehet puszta erővel és hagyományos szerszámokkal legyőzni. Ez hatalmas, kegyetlen ellenfél. Ha el akarod érni a kívánt hajlítási szöget anélkül, hogy tönkretennéd a berendezésedet, újra kell gondolnod a geometriát. Hogyan hozol létre erőkart egy acéllal szemben, ami nem hajlandó együttműködni?

A 10x–12x szabály: a szerszámnyílások újrakalibrálása nagy szilárdságú anyagokra

Ha 6 mm-es lágyacélon tanultál, ismered a 8x szabályt: a V-szerszám nyílásának a lemezvastagság nyolcszorosának kell lennie. Alkalmazd ezt az 1,5 hüvelykes kazánlemezre, és 12 hüvelykes nyílást kapsz. Papíron ez ésszerűnek tűnik. A gyakorlatban azonban a nagy szilárdságú acél nem egyszerűen hajlik – ellenáll és „beragad”. Ha a vastag lemezt túl keskeny szerszámba erőlteted, a folyáshatár leküzdéséhez szükséges tonnaerő exponenciálisan megnő. Olyan, mintha 140 kilós birkózót próbálnál emelésbe vinni lábak használata nélkül.

Mindez az erő a löket alsó pontján összpontosul, a szerszám szerkezeti határain túlterhelve, míg végül bekövetkezik a szerszámtörés. Ahhoz, hogy a hajlítást biztonságosan elvégezze, a nyílást a lemezvastagság 10-szeresére vagy akár 12-szeresére kell szélesíteni. Ha az 1,5 hüvelykes lemezt egy 18 hüvelykes matricába helyezi, a szerkezeti acél helyet kap a mozgáshoz. A szélesebb nyílás javítja a mechanikai áttételt, akár 40%-kal is csökkentve a szükséges tonnatartományt, és megóvja a szerszámokat. De amikor az a lemez egy 18 hüvelykes fesztávon csúszik extrém terhelés alatt, mi történik a felületével?

Görgős V-matricák kontra standard blokkmatricák: az extrém súrlódás kontrollálása

Vizsgálja meg egy standard blokkmatrica vállait egy hét 2 hüvelykes lemezformázás után, és durva acéltöredékeket fog találni, amelyek a szerszámhoz tapadtak. Ez a "galling". Amikor a nehéz lemezt 1 000 tonnás erő alatt húzzák át egy fix V-matrica vállán, a súrlódás erős, kiszámíthatatlan fékként működik. Ahelyett, hogy simán folyna a mélyedésbe, az anyag rángatva és megakasztva halad.

Mivel a súrlódás ingadozik egy 20 láb hosszú hajlítási vonal mentén, a szög drámaian változhat egyik végtől a másikig. A kenés önmagában nem fogja megoldani a problémát. A statikus húzóerőt el kell távolítani, mégpedig úgy, hogy átvált görgős V-matricára. Ezek a rendszerek a fix, edzett vállakat forgó hengeres görgőkkel helyettesítik. Ahelyett, hogy egy szilárd felületen kaparna, a lemez tisztán gördül be a mélyedésbe. Az eredmény akár 60%-kal kisebb súrlódás és egyenletesebb tonnatartomány az egész hajlítás mentén. Most, hogy a lemez simán gördül a matricába, mi történik a lyukasztó csúcsánál, ahol az összes erő összpontosul?

Miért kell a lyukasztó rádiuszának megegyeznie az anyag természetes hajlítási rádiuszával

Helyezzen egy éles, 1 hüvelyk rádiuszú lyukasztót 1,5 hüvelykes nagy szilárdságú lemezbe, és nem sima ívet kap – hanem egy mély, maradandó horpadást. A lemezmunkások kedvelik a keskeny lyukasztókat, mert szoros, meghatározott belső rádiuszt eredményeznek. Próbálja ugyanezt az erőteljes megközelítést kazánlemeznél, és nem hajlítja az anyagot – hanem sajtolja.

Lényegében egy acél éket hajt a lemez keresztmetszetébe, elvékonyítva az anyagot a hajlítási vonal mentén és súlyos feszültségkoncentrációt létrehozva, ami szinte biztosan külső rádiuszon repedést. eredményez. A nehéz lemeznek van egy természetes belső hajlítási rádiusza – általában a vastagság kétszerese vagy háromszorosa. Nem lehet az anyagtulajdonságok határainál szorosabbra kényszeríteni. A lyukasztó csúcsának meg kell egyeznie ezzel a természetes rádiusszal. A 3 vagy 4 hüvelykes rádiuszú lyukasztó az óriási tonnát szélesebb felületre osztja el, lehetővé téve, hogy a fém fokozatosan folyjon az ívbe ahelyett, hogy belülről kifelé szakadna. De még nagy görgős matrica és tökéletesen illesztett lyukasztó mellett is 1 500 tonnát irányít a prés fék közepébe. Mi történik tehát a hajlítási szöggel, amikor a gép masszív acélágy fizikailag meghajlik ekkora terhelés alatt?

A CNC funkciók, amelyek valóban kontrollálják a kazánlemez hajlását

Alkalmazzon 1 500 tonnát egy 20 láb hosszú, 1,5 hüvelyk Grade 70 lemezen. A végek pontosan 90 fokosak lesznek. A közép mérés 93. Miért? Mert ekkora terhelés alatt a prés fék masszív acélágy közepe lefelé hajlik. Nem látja, de az anyag biztosan reagál rá. Ez egy 4 000 dolláros lemez – és selejt – mert feltételezte, hogy egy merev gép valóban merev. Nem az. Ha keskeny V-matricát erőltet vastag lemezen brutális tonnával, nem csupán rossz hajlítást kockáztat – hanem a prés féket egy hatalmas acél íjjá változtatja. Ennek megelőzésére abba kell hagynia, hogy a gépet tompa hidraulikus kalapácsként kezelje, és elkezdje kihasználni a CNC funkciókat, amelyek valós időben aktívan ellensúlyozzák a hajlást – ez a fejlett CNC élhajlító.

Aktív CNC dinamikus korona kontra mechanikus korona: valós idejű kompenzáció terhelés alatt

Gyakran látom, hogy a kezelők megpróbálják rugóvisszaállást koronabeállítással korrigálni. Ez alapvető félreértését jelzi a fizikai jelenségeknek. A rugóvisszaállás az anyag visszanyomása; a koronázás a gép saját hajlását kompenzálja. Nagy tonnatartomány alatt a kos középen ívesen felfelé hajlik, miközben az ágy közepe lesüllyed. Ha az ágy közepe 0,080 hüvelykkel lejjebb kerül, a lyukasztó sosem ér el a kívánt behatolási mélységig. Az eredmény egy klasszikus “kenu” hatás – feszes szögek a végeken, nyitott középen. Ez ágydeflexió, és mechanikus ellenerőt igényel.

Sok régebbi műhely mechanikus koronát használ: acélékek sorát az ágyban, amelyeket kézikerekkel vagy fix CNC-beállítással állítanak. Beállítja egy adott tonnatartományra, és a közepet felfelé kényszeríti, hogy terhelés alatt szimulálja a sík vonalat. A probléma az, hogy a kazánlemez ritkán egyenletes. A folyáshatár batch-ről batch-re – sőt, egyetlen lemezen belül is – változik. Ha az anyag kemény pontot ér és a tonna közben megugrik, az statikus mechanikus ék azonnal alulkompenzál.

Ezért alapvető az aktív CNC dinamikus koronázás a nehéz lemezmunkához. A modern hidraulikus rendszerek független hengereket építenek közvetlenül az ágyba. Ahogy a hajlítás folyik, a CNC vezérlő valós idejű tonnatartományt figyel. Ha a nyomás megugrik, azonnal további hidraulikafolyadékot irányít a középső hengerekbe, aktívan ellensúlyozva a hajlást. A rendszer minden változáshoz újrakalkulálja a kompenzációt. Az eredmény egy dinamikusan fenntartott, tökéletesen párhuzamos rés a lyukasztó és a matrica között a teljes 20 láb hosszban. De az ágy síkban tartása csak a terhelés alatti geometria kezelését jelenti – mi történik, amikor a kos visszahúzódik?

Lézerszög-érzékelők: a "hajlít-mér-újrahajlít" ciklus megszüntetése

A lyukasztót a programozott mélységig hajtja. Az ágy tökéletesen koronázva van. Pontosan 90 fokot ér el. Aztán a kos felemelkedik – és a lemez visszarugózik, meghajlott éllel és selejttel hagyva. A vastag kazánlemez óriási mozgási energiát tárol. Egy 2 hüvelykes lemez egyik végén 1,5 fokkal, a másikon 2 fokkal rugózik vissza. Semmilyen táblázat nem tud megbízhatóan előrejelezni ekkora változást.

A hagyományos megoldás a "hajlít-mér-újrahajlít" ciklus. Szándékosan alulhajlítja a lemezt, elővesz egy szögmérőt, megbecsüli a visszarugást, majd újra lefut. De minden egyes újrahajlításnál tovább keményedik a hajlítási vonal. Ez növeli a következő ütésnél szükséges tonnatartományt, és mikrosérüléseket hoz létre a külső rádiuszon.

A lézerszög-érzékelők teljesen megszüntetik a találgatást. A szerszám elején és hátulján felszerelt érzékelők sugarat vetítenek a lemez felületére, ahogy az hajlítás közben emelkedik. A CNC valós időben olvassa a fém tényleges szögét, függetlenül a kos elméleti mélységétől. Ahogy a lemez megközelíti a célszöget, a gép megáll, kissé enged a nyomásból, hogy megmérje a valódi visszarugást, kiszámítja a pontos túlhajlítást, és azonnal mélyebbre hajtja a lyukasztót a kompenzáció érdekében. Az eredmény: a fém az első löketnél pontosan be van állítva a kívánt szögre. Már nem küzd a lemez tárolt energiájával – hanem a gép intelligenciáját használja annak semlegesítésére, mielőtt a kos teljesen visszahúzódna. De hogyan bírja a gép többi része egy ilyen heves, dinamikus folyamatot?

Hátsó ütköző szilárdsága és hidraulikus stabilitása nagy terhelés alatt

Az összes dinamikus korona-korrekció és lézeres mérés a világon mit sem ér, ha a fizikai referencia pontjaid mozognak. Képzelj el egy targoncát, amely leejt egy 1,5 hüvelyk vastag, 4000 fontos lemezt az elülső támaszokra. Az operátorok hátratolják, amíg neki nem csapódik a hátsó ütköző ujjaknak. Ez az ütés közvetlenül a hátsó ütköző tengelyekbe küld hatalmas mennyiségű kinetikus energiát.

A szabványos lemezanyag hátsó ütközők néhány héten belül elvesztik a kalibrációjukat ilyen igénybevétel mellett. Az ujjak meghajlanak, a golyósorsók megcsúsznak, és hirtelen a perem hosszában egy nyolcad hüvelyknyi eltérés keletkezik. Vastag lemezekhez nehéz felépítésű hátsó ütköző szükséges – nagy méretű lineáris vezetőkkel és ütközés-védelmi kitöréses rendszerekkel. Úgy kell működnie, mint egy üllő, amely ismétlődő sokkot képes elnyelni egy nehézsúlyú ellenféltől anélkül, hogy engedne.

Ugyanez az elv érvényes a gép hidraulikus stabilitására is. Amikor a lézerszenzor arra utasítja a CNC-t, hogy pontosan 0,040 hüvelykkel túlhajlítsa az anyagot a visszarugózás megszüntetéséhez, a hidraulikus arányos szelepeknek képesnek kell lenniük ennek az óriási nyomásnak a fenntartására szivárgás vagy elmozdulás nélkül. Folyamatos, 1500 tonnás terhelés alatt a szabványos szelepek túlzott hőt termelnek a hidraulikus folyadékban. Ahogy a folyadék hőmérséklete emelkedik, viszkozitása megváltozik, ami finom, de jelentős ingadozásokat okoz a dugattyú mélységében.

A csúcsteljesítményű, vastag lemezre tervezett élhajlítók ezt független, hőstabil hidraulikus blokkokkal oldják meg, amelyek közvetlenül a hengerek fölé vannak szerelve, így kiküszöbölve a válasz késedelmét. Amikor a rendszer mikromódosítást parancsol a visszarugózás ellensúlyozására, a hidraulika azonnal és teljes merevséggel kell reagáljon és tartsa a pozíciót. Ha erre nem képes, az egész dinamikus vezérlőrendszer kezd szétesni.

Lépésről lépésre történő beállítási terv vastag lemezek precíziós hajlításához

A lég-hajlítási képlet újrakalibrálása kazánlemez folyáshatár értékeihez

A szabványos lég-hajlítási táblázatok 60 ksi lágyacélra vannak alapozva. Ha ugyanazokat a számokat alkalmazod egy 1 hüvelyk vastag A516 Grade 70 kazánlemezre, kudarcra ítéled magad. A kazánlemez és más, magas folyáshatárú acélok gyorsan felfedik az általános képletek korlátait.

Egy tipikus diagram azt mutathatja, hogy egy 8 hüvelykes V-szerszám 100 tonna per láb nyomást igényel egy 1 hüvelyk vastag lemez meghajlításához. Az A516 azonban nagyobb szakítószilárdsággal és nagyon eltérő szemcse szerkezettel rendelkezik. A reális alapérték meghatározásához anyagspecifikus szorzót kell alkalmazni – gyakran 1,4× vagy több. Ha ezt a számítást kihagyod, és csak a gép teljes kapacitására támaszkodsz, akkor kockáztatod a szerszámaid tönkremenetelét.

Egyszer láttam, hogy egy operátor selejtezett egy $4,000 acéllemezt és maradandóan deformált egy 300 tonnás élhajlítót, mert úgy gondolta, hogy a gép képes egy rövid, nehéz hajlítást elvégezni. Bár a fék teljes kapacitása 300 tonna volt, ő 150 tonnát koncentrált csupán két lábnyi hosszra az ágyban. Ez meghaladta a lokalizált szerszámterhelési határt, ami 50 tonna per méter.

A felső szerszám leért a matricába, az ágy megadta magát, és az eredmény maradandó felső-szerszám–ágy eltolódás. lett. Egy precíziós CNC élhajlító “banángéppé” vált, amely soha többé nem tudott egyenes hajlítást készíteni. Pontosan ki kell számítanod a tonna terhelést hüvelykre bontva a konkrét anyag folyáshatár értékei alapján, ellenőrizni kell mind a felső, mind az alsó szerszám lokalizált terhelési határát, és a CNC-be be kell programozni a maximális ráerőltethető terhelést.

Miután meghatároztad a pontos tonnát, amely biztonságosan képes meghajlítani a lemezt, a következő kérdés ugyanolyan kritikus: hogyan engeded el a terhelést anélkül, hogy kárt tennél a gépben?

A nyomáscsökkentési löket beállítása a hidraulikus sokk megelőzésére

A löket alján 800 tonna hidraulikus erő szorítja a lemezt a matricába. Az acél úgy van feszítve, mint egy hatalmas rugó, amely igyekszik visszaugrani. Ha a CNC azonnal utasítja a dugattyút, hogy emelkedjen, erős nyomáskülönbséget hozol létre. Az 800 tonnás terhelés egy pillanat alatti kiengedése hidraulikus lökéshullámot küld vissza a rendszerbe. Ez képes O-gyűrűket szétrepeszteni a csonkoknál, arányos szelepeket törni, és súlyos dugattyú dőlést okoz, ahogy a hengerek kiesnek a szinkronból a sokk hatására.

A hidraulikus sokk tönkreteszi a gépeket.

A kiengedés túléléséhez nyomáscsökkentési löketet kell programoznod. Ez egy kontrollált, töredék másodperces szünet az alsó holtponton, amikor a CNC utasítja a hidraulikus szelepeket, hogy fokozatosan csökkentsék a nyomást, mielőtt a dugattyú irányt váltana. Ezzel módszeresen engeded le az ellenfeled a szőnyegről – nem hirtelen engeded ki a szorítófogást. Egy 1,5 hüvelyk vastag lemeznél általában körülbelül 0,4 másodperc decompression idő elegendő ahhoz, hogy a kinetikus energiát biztonságosan a folyadéktartályba vezesse, ne pedig a gépvázba. Miután a dugattyú tisztán visszahúzódik és a gép túléli a ciklust, hogyan lehet matematikailag előre jelezni az óriási visszarugózás által hagyott szöget?

Hajlásszögek visszafejtése sorozatesztelt visszarugásból

A vastag kazánlemez nem csak visszarugózik – kinyílik. Amikor egy keskeny V-matricát extrém erővel nyomunk bele egy nehéz lemezbe, nem csupán hibás hajlítás kockázatát vállaljuk, hanem kiszámíthatatlanul nyújtjuk a külső szemcseszerkezetet. Mivel a levegőben hajlítás három érintkezési pontra támaszkodik, a valódi belső hajlítási sugár az anyag folyáshatárától függően “lebeg”. Az egyik hőműből származó acél 1,5 fokot rugózik vissza, míg ugyanolyan minőségű acél egy másik hőműből 2,5 fokot pattanhat vissza. Nem engedhetjük meg magunknak, hogy 10 láb hosszú peremen kétfokos eltérést találgatással próbáljunk kezelni.

A helyes szög beállításához sorozatvizsgálattal kell visszafejteni azt. A gyártás elindítása előtt vegyünk egy „drop”-ot – egy hulladék darabot ugyanabból a hőlotból – és végezzünk kontrollált hajlítást valódi 90 fokra lézeres szögmérő rendszerrel. A gép hajlít, elenged, megméri a visszarugást, és kiszámítja a pontos túlhajlítást, amely szükséges ahhoz, hogy visszanyerés után 90 fok legyen.

Vegyük a kiszámított túlhajlítást – mondjuk 92,4 fok – és rögzítsük a programban alap célként az adott sorozathoz. A gép valós idejű visszajelzését használjuk az anyag ellenállásának számszerűsítésére, pontosan meghatározva, mennyi extra szög szükséges ahhoz, hogy az acél a kívánt helyen maradjon. Miután meghatároztuk a megfelelő túlhajlítást az adott hőlothoz, a következő kihívás a kontroll: hogyan biztosítjuk, hogy az éjszakai műszak ne írja felül ezeket a számokat, és ne törölje az egész kalibrációt?

Beállítási lap készítése, amely műszakváltások közben is megállja a helyét

Egy beállítási lap, amely egyszerűen annyit mond, hogy "Használj 8 hüvelykes V-matricát és hajlíts 90 fokra", hasztalan. Amikor a műszakváltás megtörténik, a következő kezelő rápillant a CNC-re, lát egy általános programot, és feltételezi, hogy a vezérlő mindent kézben tart. Majd a kos meghúz, a lemez visszarugózik, és meghajlott peremmel, valamint selejt alkatrésszel maradunk.

Az első műszak kezelője lehet, hogy egy órát töltött a dinamikus koronaállítás finomhangolásával, egy 0,4 másodperces dekompressziós löket beállításával, és az adott sorozatra vonatkozó 92,4 fokos túlhajlítás programozásával. Ha azonban ezek a paraméterek nincsenek kifejezetten rögzítve a beállítási dokumentációban, a nehezen megszerzett tudás délután 3-kor kimegy az ajtón.

Egy vastaglemez beállítási lapnak kötelező szerződésként kell működnie. Világosan meg kell adnia a lokalizált tonnaterhelési limitet, a pontos dekompressziós tartási időt, a hőlot-specifikus túlhajlítási szöget, valamint a nehézkategóriás hátütköző ujjak pontos pozicionálását az ütközések elkerülése érdekében. Amikor egy $4,000 darab acélt formálunk, nincs helye "szóbeli hagyományoknak"."

A pontos mechanikai és hidraulikus feltételek dokumentálásával, amelyek szükségesek a sikeres hajlításhoz, megszüntetjük a kísértést, hogy a kezelők improvizáljanak a vezérlőnél. De még akkor is, ha a beállítás hibátlan, és a lapot lépésről lépésre követik, mit teszünk, ha a lemez mégis megreped a hajlítási vonal mentén?

Mit tegyünk, amikor a CNC vezérlő és a fém nem ért egyet

Lépjünk el a vezérlőpaneltől egy pillanatra, és gondoljunk egy gondolatkísérletre. Képzeljünk el egy tökéletes világot, ahol a képernyőn lévő számok hibátlanul megegyeznek a matricákon nyugvó acél viselkedésével. Beírjuk a paramétereket egy 1,5 hüvelykes A516 Grade 70 kazánlemezhez, a vezérlő kiszámítja a pontos tonnát, a kos leereszkedik, és az alkatrész tankönyvszerű 90 fokos szöggel kerül ki. Ez a világ nem létezik.

Az acél nem tiszta matematikai képlet; hatalmas, temperamentumos ellenfél, extrém hőben kovácsolva, belső feszültségekkel és láthatatlan hibákkal teli. A CNC az ideális anyag elméletét érti. Te állsz szemben annak valós viselkedésével. Amikor a beállítás technikailag tökéletes, és a lemez még mindig ellenáll, fel kell hagyni a képernyőbe vetett hittel, és elkezdeni magát az acélt értelmezni. Mit teszünk, amikor a gép logikája és az anyag valósága alapvetően ellentmondanak egymásnak?

Kemény pontok kezelése: CNC felülírása vagy a hajlítási vonal áthelyezése

A nehéz lemez ritkán egyenletes a szélétől a középig. A hőműben történő gyors hengerlés vagy korábbi feldolgozásból származó lokalizált súrlódási hő olyan kemény zónákat hozhat létre, amelyek kiszámíthatatlanul növelik az anyag folyáshatárát. Amikor a stancs egy ilyen kemény ponthoz ér, az anyag megtagadhatja a formálást a programozott tonnán.

A modern CNC rendszerek, amelyek valós idejű szögméréssel vannak felszerelve, azonnal érzékelik a megnövekedett ellenállást, és megpróbálják kompenzálni további hidraulikus nyomás parancsolásával. De amikor egy keskeny V-matricát nyers erővel nyomunk be vastag lemezbe, nem csak méretpontatlanságot kockáztatunk. Óriási tonnát koncentrálunk egy kicsi, makacs területre – ezzel gyakorlatilag felhívva a stancs hegyének deformációját.

Ki kell lépnünk, mielőtt a helyzet súlyosbodik.

Amikor a lézeres érzékelő riaszt, és a kos hezitálni kezd, a természetes reakció a CNC felülírása és a tonnaterhelés limitjének növelése. De egy kemény pontot erőből próbálni meghódítani az a mód, ahogyan elveszítjük a folyamat felett az irányítást.

Ehelyett állítsuk le a ciklust, és értékeljük az anyag szemcseszerkezetét. Ha a kemény zóna keskeny, a legbiztonságosabb megoldás lehet a hajlítási vonal kissé áthelyezése – áthelyezve a feszültségpontot jobban alakítható anyagba, és újraszámítva a perem méreteit a módosítás figyelembevételével. A problémát pozicionálással és erőkarral oldjuk meg, nem nyers erővel.

De mi van, ha az ellenállás nem lokalizált rendellenesség? Mi van, ha ez a lemez puszta gravitációs terhelése, amely a gép geometriája ellen dolgozik?

Hosszú hajlítások maximális ágyhosszon: A középső lehajlás ellenőrzése

Egy 20 láb hosszú, 1 hüvelyk vastagságú lemez súlya körülbelül 8 000 font. Amikor olyan munkadarabot hajlít, amely a présfék teljes hosszát kihasználja, már nem csak a visszarugással kell megküzdenie – magával a gravitációval is.

Amint a V-satu felfelé tolja a lemezt, a támasz nélküli végek hatalmas súlya lefelé húzza, a középső rész pedig megereszkedik. A CNC automatikusan aktiválja az aktív korona-rendszert, amely hidraulikus ékeket használ az alsó ágy alatt, hogy a satu közepét felfelé nyomja és ellensúlyozza az ágy meghajlását. Elméletileg ez a felfelé irányuló kompenzáció balról jobbra egységes hajlítási szöget biztosít.

De amikor a nyomógerenda visszahúzódik és az anyag elernyed, íves él marad – és selejtes darab.

A hiba az, hogy a CNC korona-rendszert úgy tervezték, hogy a gép meghajlását korrigálja – nem pedig a lemez fizikai lehajlását.

A középső lehajlás ellenőrzéséhez a koronázás önmagában nem elegendő. Fizikailag kell megtámasztania a túlnyúló tömeget, nehéz anyagkövetőkkel, amelyek a hajlítással szinkronban emelkednek, ellensúlyozva a gravitációt, így a korona-rendszer csak a tényleges hajlítóerőre kompenzál. Miután kiegyensúlyozta a mechanikai terhet, a következő kihívás a láthatatlan erők kezelése, amelyek csendben aláássák a pontosságot.

Az előmelegítés dilemmája: amikor a hőtágulás aláássa a CNC pontosságát

Hogy megakadályozzák a vastag kazánlemez repedését a hajlítási vonal mentén, a kezelők gyakran nagy teljesítményű fáklyákkal előmelegítik az acélt, mielőtt betöltik a présfékbe. A hő meglágyítja az anyagot, növelve a képlékenységet, így a külső szemcsék nyújtáskor nem szakadnak. De egy 200 fokos lemez bevezetése egy precíziós CNC-környezetbe azonnali – és láthatatlan – instabilitást okoz. A hő közvetlenül átmegy az alsó satuhoz, majd kisugárzik a gép ágyába és a háttámasz ujjaihoz. Még 2°C-os környezeti hőmérséklet-változás is 0,05 mm-rel eltolhatja a háttámasz pozícióját a hőtágulás miatt. Amikor előmelegített anyagot tölt be, valós időben változtatja meg a teljes előkészítő terület fizikai méreteit.

Ez egy $4 000 darab acél – nem engedheti meg, hogy láthatatlan hőmozgás határozza meg a tűréseit.

A dilemma könyörtelen: ha kihagyod az előmelegítést, a lemez megreped; ha alkalmazod, a hőtágulás aláássa a CNC pozíciós pontosságát. A présféket dinamikus hőtechnikai rendszerként kell kezelned, nem statikus gépként. Ez azt jelenti, hogy szándékos eltolásokat kell programozni a háttámaszba, hogy kompenzáld a felmelegedett lemez fizikai növekedését, és ismételten ellenőrizni kell az Y-tengely mélységét, ahogy a szerszám felmelegszik és finoman kitágul. Többé nem csak acélt hajlítasz — egy élő környezetet irányítasz, ahol minden változó percről percre változik. Amikor a vezérlő, az anyag és a hőmérséklet mind változóban van, milyen szemlélet teheti lehetővé, hogy az egész rendszert kézben tartsd?

A frusztrációtól az irányításig: a gépi képességek újradefiniálása

Ha a vezérlő, az anyag és a hőmérséklet folyamatosan változik, a szemléletmódodnak is velük kell fejlődnie. Hagyd abba, hogy a présféket tompa hidraulikus kalapácsként kezeled, és kezdd el felismerni, hogy valójában dinamikus precíziós rendszer. A vastag kazánlemez hatalmas, reaktív erő — energiát tárol, és azonnal visszalök, amint elengeded a nyomást. Nem fogod legyőzni puszta erővel. Mechanikai előnyre, előrelátásra és dinamikus egyensúlyra van szükséged ahhoz, hogy pontosan tartsd a célzott szöget.

Miért a precíziós rendszerek — nem a nyers erő — határozzák meg az igazi kazánlemez présféket

Sok műhelytulajdonost láttam hatalmas gépekbe fektetni, abban a hitben, hogy a nagyobb nyomóerő végre megszünteti a szögtorlódást — csak hogy visszamenjenek a műhelybe, és lássák, ahogy az operátorok ugyanazokkal a következetlenségekkel küzdenek. A teljesítmény nem egyenlő az irányítással. Nagy pontosságot igénylő alkalmazásokban az operátorok gyakran egy 100 tonnás présféket mindössze 12 tonnás nyomásra állítanak a CNC vezérlőben. Azért teszik, mert a túlzott kapacitás valójában ronthatja a szögpontosságot, nem javítja.

Amikor keskeny V-bélyeget préselsz vastag lemezbe túlerővel, nem csak egy tökéletlen hajlítást kockáztatsz — túlléped az anyag folyáshatárát, és szétszakítod a külső szemcsézetet.

De ha túlzottan visszaveszel, a lemez legyőzi a bélyeget — teljesen elveszíted a szög irányítását. Egy szűk működési tartományt keresel, ahol a fém alakváltozik, de nem reped meg. Ennek megtalálása azt jelenti, hogy el kell engedned a szerszámokra vonatkozó általános feltételezéseket. Ha a V-bélyegek kopottak vagy a bélyeg akár csak tizedmilliméterrel el van igazítva, a legfejlettebb nagy tonnájú CNC présfék is selejtet fog gyártani. A gép névleges ereje semmit sem számít, ha a szerszámarányt csorbulás éri. Amint a kos leereszkedik, a lemez visszalök, létrehozva ágydeflexió extrém terhelés mellett. Ha az aktív bombírozó rendszered nem kompenzál dinamikusan, hogy a bélyeg tökéletesen párhuzamos maradjon — vagy ha a lézerszenzorok nem mérik valós időben a visszarugást —, akkor minden nyers erő csak felgyorsítja a selejtgyártást. Ha a rosszul alkalmazott tonnatömeg hátránnyá válik, akkor hogyan mérhetjük meg egy gép valódi képességét?

A sikert az első darab pontosságával mérd — ne a névleges kapacitással

A névleges kapacitás hiúsági mutató. Az az érték, ami valóban megvédi egy nehézipari műhely nyereségét, az első darab pontossága.

Amikor egy $6,000-as acéldarabot hajlítasz, nincs helye próbahajlításoknak. A nyomástartó edények gyártása valós idejű folyamat. Egy megfelelően karbantartott, kontrollált, megfelelő tonnával működő présfék — pontosan kalibrált szerszámokkal — képes következetesen ±0,5°-os szögtűrést produkálni. De ez csak akkor történik meg, ha az operátor abbahagyja a tonnamérő bámulását, és elkezd a gép visszacsatolási körére támaszkodni. A lézerszögérzékelőknek értelmezniük kell a lemez ellenállását, a bombírozó rendszernek kompenzálnia kell a mechanikai lehajlást, és a vezérlőnek valós időben kell módosítania a löketmélységet.

Ha azt mérlegeled, hogy a jelenlegi berendezésed képes-e tartósan ilyen szintű pontosságot biztosítani, nézd át részletesen a gépspecifikációkat és a műszaki prospektusokat, mielőtt döntést hozol a következő beruházásodról. Elérhetsz átfogó brosúráinkban leírásokat a konfigurációs opciókról, bombírozó rendszerekről és vezérlési funkciókról — vagy lépjen kapcsolatba velünk hogy megbeszéljük a nehéz kazánlemez-hajlításra vonatkozó alkalmazásspecifikus követelményeket.

Ha figyelmen kívül hagyod ezt a folyamatot, abban a pillanatban, ahogy a kos visszahúzódik, a lemez visszarugik — meghajlott élt és selejtes darabot hagyva maga után.

A visszarugást úgy tarthatod kontroll alatt, ha a beállítást teljesen integrált rendszerként kezeled. Hagyd, hogy az érzékelők határozzák meg a szükséges túlhajlítás mértékét. Hagyd, hogy a bombírozó rendszer fenntartsa az illesztést a gravitációval és a lehajlással szemben. Ne próbáld „legyűrni” az acélt — járj túl az eszén.
