A lemezélhajlítót gyakran az élhajlító gyorsabb alternatívájaként írják le. Ez a leírás hiányos.

Egy 2022-es műhelybeszámoló The Fabricator arról számolt be, hogy a lemezélhajlító termelékenysége átlagosan négy-öt másodperc hajlításonként. A számadat lenyűgöző, de önmagában a penge sebessége nem magyarázza a termelékenységbeli különbséget. A fémlemez alkatrészt be kell tölteni, meg kell támasztani, pozicionálni, forgatni, átfordítani, és a korábban kialakított peremek mellett el kell vezetni. Minden kézi művelet időt vesz igénybe, és újabb lehetőséget teremt a hibázásra.

Egy lemezélhajlító teljesen megváltoztatja ezt a folyamatot. Megtámasztja a munkadarabot, automatikusan pozicionálja, rögzíti a programozott hajlítási vonalat, behajlítja a szabadon maradt élt, majd újra pozicionálja az alkatrészt a következő hajlításhoz. Ha a geometria megfelelő, több hajlítás is elvégezhető egyetlen vezérelt sorozatban, egyetlen be- és kirakodással.

Ez a cikk elmagyarázza, hogyan működik ez a folyamat, mely alkatrészek profitálnak belőle a legtöbbet, hol vannak a korlátai, és mikor marad az élhajlító a jobb választás.

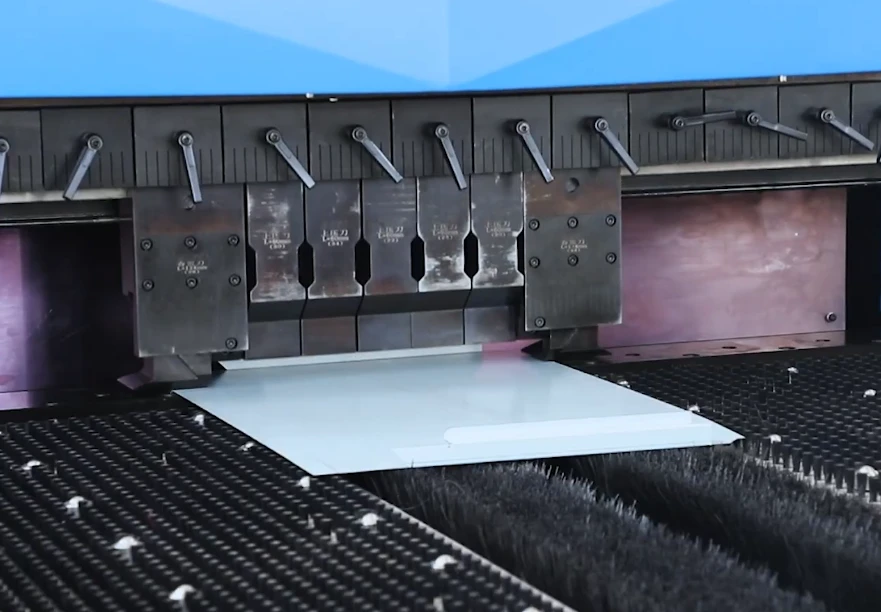

Mi az a lemezélhajlító?

A lemezélhajlító egy automatizált fémlemez-hajlító rendszer, amelyet elsősorban vékony, széles, több egyenes hajlítással rendelkező panelekhez terveztek. Ahelyett, hogy a kezelőnek minden egyes löket előtt a bélyeg és matrica közé kellene helyeznie a lemezt, a gép megtámasztja a munkadarabot, miközben egy manipulátor, egy lemezleszorító és hajlítókések végrehajtják a programozott sorozatot.

Működése négy igével foglalható össze:

• Megtámasztás: A munkadarab egy munkafelületen nyugszik, ahelyett, hogy a ciklus alatt végig a levegőben tartanák.
• Pozicionálás: Egy manipulátor adagolja vagy forgatja a lemezt, amíg a kívánt hajlítási vonal el nem éri a hajlítóállomást.
• Rögzítés: Egy lemezleszorító rögzíti a fő panelt a hajlítási vonal mentén.
• Hajlítás: Egy felső vagy alsó penge alakítja ki a szabadon maradt peremet a rögzített él körül.

A gép ezután megismétli a ciklust: pozicionálás, rögzítés, hajlítás és ismételt pozicionálás.

Egy nyersdarab a sík, kivágott lemez az alakítás előtt. A perem a hajlításon túlnyúló rész. Ahhoz, hogy referencia a nyersdarab pozicionálása egy ismert ponthoz történik, így a gép minden hajlítást pontosan tud végrehajtani.

Az élhajlító gép valódi terméke nem csupán egy gyors hajlítási mozdulat. Ez egy folyamatos és megismételhető folyamat, amelyben a mozgatás és a hajlítás ugyanannak a programnak a része.

Miben különbözik az élhajlító gép az élhajlító présgéptől?

Az élhajlító présgép általában egy bélyeg és egy matrica között formázza a fémlemezt. Az alkatrészt egy hátsó ütközőhöz pozicionálják, a bélyeg leereszkedik, és az anyag a matrica nyílásába halik. A löketek között a kezelőnek vagy a robotnak ki kell húznia, meg kell támasztania, el kell fordítania, át kell fordítania és újra be kell állítania a munkadarabot.

Az élhajlító gép másképp szervezi a folyamatot. A lemezleszorító rögzíti a lemezt, egy élt szabadon hagyva. Ezután egy hajlítókés mozog a rögzített él körül, hogy kialakítsa a peremet. A lemez nagy része a művelet során végig alátámasztva marad.

Ez a különbség megváltoztatja a gyártási útvonalat.

Egy kézi kiszolgálású élhajlító présgépen a négyoldalas lemezt általában különálló lépések sorozataként dolgozzák fel: pozicionálás, hajlítás, kihúzás, elfordítás, megtámasztás és ismételt pozicionálás. Az élhajlító gép a kompatibilis hajlításokat egyetlen összekapcsolt sorozatként kezeli. A manipulátor végzi az adagolást és a forgatást, miközben a gép végig irányítása alatt tartja a nyersdarabot.

Az eredmény a megismételt kézi mozgatástól való kisebb függőség. Ez különösen értékes, ha a lemez széles, nehezen egyensúlyozható, vagy nehéz derékszögben tartani az ütközőhöz képest.

A összehasonlítás azonban nem csupán “automatizált kontra kézi” kérdése. A modern élhajlító présgépek tartalmazhatnak robotizált mozgatást, automatikus szerszámcserét, szögmérést és egyéb automatizálási megoldásokat. Az alapvető alakítási módszerük továbbra is szélesebb rugalmasságot kínál szokatlan profilok, vastag anyagok, speciális szerszámok és olyan alkatrészek esetében, amelyek nem tudnak áthaladni az élhajlító gép kötött manipulációs útvonalán.

Gyakorlati szempontból az élhajlító présgép egy rendkívül rugalmas alakítási művelettel indul. Az élhajlító gép egy szabályozott alkatrész-áramlási rendszerrel kezdődik.

Miért fontos a lemez alátámasztása?

Egy széles lemez kezelése még akkor is nehéz lehet, ha könnyű. A nem alátámasztott részek megereszkednek, a súlypont eltolódik a peremek emelkedésével, és a kezelőnek esetleg meg kell emelnie az anyagot, miközben a hajlítási vonalat pontosan referenciaponton tartja.

A lemez alátámasztása megváltoztatja ezt a fizikai problémát. A nyersdarab stabil felületen marad, miközben a manipulátor meghatározza a pozícióját, a leszorító pedig rögzíti a hajlítási vonalat. A pontosság kevésbé függ attól, hogy a kezelő minden ciklusban ugyanabban a magasságban és szögben tartja-e a lemezt.

Ez javítja a megismételhetőséget, még mielőtt a kés elmozdulna. Miután egy sorozatot beállítottak, minden kompatibilis nyersdarab ugyanazt az útvonalat követheti: referencia, adagolás, rögzítés, hajlítás, kioldás és forgatás.

Az anyagvastagság, a keménység, a szálirány és a visszarugózás továbbra is befolyásolja az eredményt. Visszarugás az a csekély rugalmas visszarendeződés, amely a hajlítóerő megszűnése után következik be. Az élhajlítás nem küszöböli ki ezeket a változókat, de megszünteti a kézi mozgatásból és alátámasztásból eredő eltérések nagy részét.

Az előny a többszörös hajlítást igénylő munkáknál halmozódik. Egy elfordítás megtakarítása csekély jelentőségű. Több emelés, ütközőhöz való illesztés, átfordítás és tájolási ellenőrzés eltávolítása minden egyes ismételt alkatrésznél egyszerre változtathatja meg az átbocsátóképességet, a munkaerőigényt és a konzisztenciát.

Kövesse nyomon egy lemez útját az élhajlítási ciklus során

Vegyünk egy négyszögletes szekrényajtó-nyersdarabot, amelynek négy oldalán egyenes peremekre van szükség. A kezelő vagy egy automatikus adagoló egyszer betölti. A gépnek ezután pozicionálnia kell a nyersdarabot, ki kell alakítania minden élt, és irányítása alatt kell tartania az alkatrészt, amíg az el nem készül.

1. A munkadarab betöltése és referenciapontjának meghatározása

A munkadarab ismert tájolással érkezik a munkaterületre. A betöltés a gép belsejébe helyezi azt, a referenciapont meghatározása pedig rögzíti a pontos helyzetét a szerszámokhoz képest.

Ez a különbségtétel fontos. Az automatizálás nem tudja kijavítani a fordítva behelyezett munkadarabot, a hibásan vágott lemezt vagy a nem megfelelő anyagot. Pontosan megismétli a rossz kiindulási állapotot, hacsak az azonosítás és az ellenőrzés nem megbízható.

A referenciapont meghatározása után a munkadarab a programozott folyamat során általában a gép irányítása alatt marad. A kezelőnek nem kell minden hajlításnál újra meghatároznia a pozíciót.

2. Az első hajlítási vonal befogása

A manipulátor a kívánt hajlítási vonalat a hajlítóállomáshoz mozgatja. A lemezleszorító leereszkedik és rögzíti a középső panelt, miközben a perem hozzáférhető marad.

Az aktív befogási hossznak meg kell egyeznie a hajlítással, és el kell kerülnie az ütközést a később kialakított elemekkel. Az állítható vagy szegmentált szerszámokkal felszerelt gépeken a munkahossz gyakran automatikusan változtatható. Ez csökkenti a fizikai szerszámcserék szükségességét, bár a helyes beállítás és a sorrendtervezés továbbra is elengedhetetlen.

3. A perem kialakítása

A lemez befogott állapotában egy hajlítókés meghajlítja a szabadon álló élt. Egy elterjedt elrendezésben az egyik kés felfelé, a másik pedig lefelé irányuló hajlításokat végez.

A kétirányú hajlítás képessége a leghasznosabb egy teljes folyamat során. A gép képes ellentétes peremeket létrehozni anélkül, hogy a kezelőnek minden hajlítási irányváltás után meg kellene fordítania és manuálisan tartania a munkadarabot.

4. Kioldás, forgatás és pozicionálás

A hajlítás után a leszorító kiold, a manipulátor pedig továbbítja vagy elforgatja az alkatrészt a következő él felé. A munkadarabot 90 vagy 180 fokkal is elfordíthatja, miközben megőrzi annak referenciapontját.

Ezek a mozdulatok kiváltják azt a munkát, amely egyébként az alkatrész kivételével, súlyának forgatás közbeni tartásával, a következő él megkeresésével és az él ütközőhöz illesztésével járna.

A geometria ilyenkor döntő jelentőségűvé válik. Minden új perem a korábban sík lemezt háromdimenziós tárggyá alakítja. A kialakított éleknek a későbbi mozgások során szabadon kell elhaladniuk a leszorító, a kések, az asztal és a manipulátor mellett. Egy sík lemezen könnyen elvégezhető hajlítás hozzáférhetetlenné válhat, miután egy szomszédos perem már elkészült. A CNC-hajlítási és lemezmegmunkálási automatizálási portfóliójára támaszkodva az ADH Machine Tool tovább vizsgálja ezt az összefüggést az alábbi útmutatójában: panelhajlító szerkezet és komplex alkatrészgeometria.

A program ezért a hajlítási szögeken kívül mást is tartalmaz. Meghatározza azt a sorrendet is, amely biztosítja a hozzáférést és a szabad mozgásteret az első hajlítástól az utolsóig.

5. A kész alkatrész kirakodása

Az utolsó hajlítás után a gép kiadja a kész alkatrészt az eltávolításhoz. Ezt a kezelő végezheti, vagy egy robot, szállítószalag vagy rakodórendszer is átveheti a feladatot.

A fontos mérőszám a teljes útvonal: egy be- és kirakodás több automatikus pozicionálási, befogási és hajlítási műveletet is magában foglalhat. Ez sokkal fontosabb, mint egy elszigetelt késmozgásból egy töredékmásodpercet lefaragni.

Amit a kezelő továbbra is elvégez

A panelhajlítás csökkenti az ismétlődő kézi vezérlést, de nem szünteti meg a folyamathoz szükséges szaktudást. A készség a minden egyes hajlítás kézi követésétől a teljes útvonal megtervezése és felügyelete felé tolódik el.

Az automatizálási szinttől függően az emberek továbbra is:

• Ellenőrizhetik a lemezt, az anyagot, a tájolást és a programot.
• Kiválaszthatják a szerszámokat és jóváhagyhatják a hajlítási sorrendet.
• Felelhetnek a visszarugózásért és a méretbeli korrekciókért.
• Ellenőrizhetik és jóváhagyhatják az első alkatrészt.
• Figyelhetik a minőséget, és reagálhatnak a riasztásokra vagy kivételes esetekre.
• Behelyezhetik a lemezeket, kivehetik az alkatrészeket, vagy kezelhetik a továbbfeldolgozási folyamatot.

Egy kézi adagolású panelhajlítónál a kezelő behelyezheti a lemezt és kiveheti a kész alkatrészt, miközben a gép elvégzi az összes belső pozicionálást és alakítást. A “kézi” kifejezés tehát az anyagadagolásra utalhat, nem pedig a kézzel vezérelt hajlításra.

Egy félautomata cella bizonyos határfeladatokat átad az adagolóknak, szállítószalagoknak vagy robotoknak. Egy teljesen automatizált cella képes lekérni a lemezeket, megformázni az alkatrészeket, valamint eltávolítani vagy egymásra rakni a készterméket. Még ebben az esetben is szükség van programozásra, ellenőrzésre, karbantartásra, a kivételes esetek kezelésére és vizsgálatra.

A kevesebb érintés nem jelent kevesebb szakértelmet.

Ahol a panelhajlítók kiválóak

A legjobb panelhajlítóval készülő alkatrészek felismerhető mintázatot követnek: viszonylag vékony, széles lemezek stabil középső résszel, több hozzáférhető egyenes hajlítással a széleken, és elegendő gyártási mennyiséggel a programozási és beállítási munka újrafelhasználásához. Azoknak a gyártóknak, akik CNC-alapú hajlítást és lemezmegmunkálási automatizálást keresnek ezekhez az alkalmazásokhoz, egy ADH Machine Tool panelhajlító gyakorlatias következő lépést kínál a nagyobb hatékonyság és ismételhetőség felé.

Gyakori példák:

• Tálcák és sekély dobozok.
• Szekrényajtók, oldallapok, polcok és burkolatok.
• Elektromos szekrények és hozzáférési panelek.
• Készülékpanelek és esztétikai burkolatok.
• Dobozszerű alkatrészek peremes élekkel, visszahajtásokkal vagy szegélyekkel, amelyek illeszkednek a gép befoglaló méreteibe.

A terméknevek önmagukban nem igazolják a kompatibilitást. Egy szekrényajtó ideális lehet, míg egy másik, mély falakkal, akadályozott visszahajtásokkal, különleges formákkal vagy vasalatokkal ellátott darab már nem biztos, hogy az.

A leghasznosabb jelöltek általában négy tulajdonságot ötvöznek.

Többszörös hajlítások több oldalon

Az automatikus pozicionálás akkor teremt nagyobb értéket, ha az alkatrész több forgatást, átfordítást és ütközőhöz történő illesztést igényel az élhajlítón. Egy nagy panelen elosztott négy hajlítás többet érhet, mint hat egyszerű hajlítás egyetlen hozzáférhető élen.

A mérvadó mutató nem önmagában a hajlítások száma, hanem az a kézi beavatkozási mennyiség, amelyet a folyamat kiküszöbölhet.

Stabil és hozzáférhető geometria

A gépnek elegendő folyamatos lemezfelületre van szüksége a munkadarab megfogásához és pozicionálásához. A hajlítási vonalaknak elérhetőnek kell lenniük, miközben a korábban kialakított peremeknek szabadon kell maradniuk a szerszámoktól és a szerkezeti elemektől.

A széles középső felületek és az egyenes élhajlítások kedvezőek, mivel lehetővé teszik, hogy az alkatrész a forgatás során végig alátámasztott és kontrollált maradjon.

Ismétlődő termékcsaládok, nem csak hatalmas szériák

A panelhajlítás nem igényel klasszikus tömegtermelést. Egy műhely az egyik héten keskeny szekrényoldalakat, a következőn széles burkolatokat, majd később újra a korábbi méreteket gyárthatja. Ha ezek az alkatrészek osztoznak az anyagon, a szerszámozáson és a hajlítási logikán, akkor egy visszatérő családot alkotnak.

A bevált programok és sorrendek így újra felhasználhatók az egész családon belül. Több közepes méretű tétel hatékonyabban indokolhatja az automatizálást, mint egyetlen nagy megrendelés, amely soha többé nem tér vissza.

Nincs univerzális minimális mennyiség. A megtérülési pont az egyes darabokon megspórolt munkaerőtől, az ismétlődés gyakoriságától, a beállítási és programozási költségektől, valamint attól függ, hogy a hajlítás már eleve szűk keresztmetszetet jelent-e.

Magas kezelési vagy minőségi kockázat

A széles, esztétikai szempontból fontos panelek minden emelésnél, forgatásnál, csúsztatásnál vagy ütközésnél sérülékenyek. A kontrollált anyagmozgatás csökkentheti a karcolódás, a helytelen pozicionálás és az inkonzisztens ütközési pontok kialakulásának esélyét.

Az automatizálás nem garantál hibátlan felületet. A szorítók, támasztékok, kések, szennyeződések és a védőfóliák továbbra is nyomot hagyhatnak az alkatrészen. Ugyanakkor egy kontrollált útvonal kevesebb káros érintkezést okozhat, mint az ismételt kézi mozgatás.

Ugyanez a logika érvényes a munkaerőre is. A nagy, vékony panelek nem feltétlenül nehezek, de nehezen kezelhetőek. Az automatizált manipuláció lehetővé teszi, hogy a kezelő a behelyezésre, az ellenőrzésre és a folyamatirányításra összpontosítson, ahelyett, hogy fizikailag küzdene a lemez pozicionálásával.

Geometriai és anyagkorlátok

Egy lemezteríték beleférhet a gép megadott hosszúsági és vastagsági határértékeibe, mégis kudarcot vallhat a tényleges hajlítási folyamat során. A gépnek meg kell tudnia fogni, referenciát kell állítania, el kell érnie minden hajlítást, el kell forgatnia a változó alakú darabot, el kell kerülnie az ütközéseket, és a végső műveletig meg kell őriznie az irányítást.

A közzétett kapacitás különálló határokat ír le. A gyártási kompatibilitás megköveteli, hogy az alkatrész egyszerre maradjon mindegyiken belül.

Vastagság és anyag

A panelhajlító gépeket főként vékony lemezekkel társítják, bár a pontos kapacitás gépenként, hajlítási hosszonként, anyagminőségenként és szerszámozásonként változik. Egyes közzétett útmutatók hozzávetőleges tartományokat adnak meg: lágyacél esetén 0,4–3,0 mm, rozsdamentes acél esetén 0,4–2,0 mm, alumínium esetén pedig 0,5–4,0 mm. Ezek példák, nem univerzális határértékek.

Két azonos vastagságú lemez eltérő alakítóerőt és rugózási korrekciót igényelhet. A rozsdamentes acélt, az alumíniumot és a lágyacélt ezért külön-külön kell értékelni. A helyes ellenőrzés a gyártó anyagspecifikus kapacitási adatait használja az aktuális hajlítási hosszra és a szükséges sugárra vonatkozóan.

A következő lépéshez fedezze fel az ADH Machine Tool CNC-hajlító és lemezmegmunkáló automatizálási portfólióját az alábbi helyen: letölthető brosúrák, majd hasonlítsa össze a vonatkozó gépspecifikációkat az anyagával, a hajlítási hosszal és a sugárra vonatkozó követelményekkel.

Lemezméret, súly és forgatás

A maximális hossz és szélesség megmutatja, hogy egy sík lemez bejuthat-e a munkaterületre. Nem bizonyítják azonban, hogy képes-e forogni.

Forgatás közben a lemez átlója nagyobb területet ír le, mint bármelyik oldalsó mérete. Minden új perem megváltoztatja ezt a burkológörbét. A manipulátornak emellett gyorsítania, megállnia és tartania kell a növekvő alkatrészt anélkül, hogy elveszítené a pozícióját.

A reális felülvizsgálat magában foglalja a lemez méreteit, az átlós mozgásteret, a kész alkatrész súlyát, a megfogási területet és a hézagokat a teljes programozott mozgás során.

Rövid peremek és mély falak

A nagyon rövid peremeknél előfordulhat, hogy nincs elegendő anyag a stabil befogáshoz vagy a szerszám hozzáféréséhez. Egyes iparági útmutatók körülbelül 8–10 mm-t jelölnek meg gyakori kihívást jelentő zónaként, de a valódi minimum gép- és alkatrészfüggő.

A magas peremek az ellenkező problémát okozzák. Egy mély fal a következő forgatás során nekiütközhet a szerszámnak, a tartónak, a támasztófelületnek, a manipulátornak vagy a keretnek. A hajlítási sorrend megváltoztatása néha megnyithat egy útvonalat, de az egymással szemben álló mély falak vagy befelé hajló peremek minden lehetséges sorrendet kizárhatnak.

Peremezések, visszahajtások, kivágások és szabálytalan élek

A peremezés (hem) az élt a lemezre vagy annak közelébe hajtja vissza, általában egy hegyesszögű előhajlításon és egy záró műveleten keresztül. A gépnek mindkét lépéshez elegendő hézaggal és megfelelő szerszámozással kell rendelkeznie. Előfordulhat, hogy képes elvégezni az első hajtást, de nem tudja bezárni a peremet ütközés vagy nyomhagyás nélkül.

A kivágások zavarhatják a megfogást és a pozicionálást. Egy nagy nyílás eltávolíthatja a manipulátor által preferált érintkezési felületet, míg a referenciaél mentén lévő bevágás gyengítheti a pozicionálást. A hajlítás közelében lévő furatok torzulhatnak, a szabálytalan külső profilok pedig instabillá válhatnak forgatás közben.

Speciális szerszámok vagy rögzítési módok megoldhatnak néhány ilyen esetet, de ezek növelik a költségeket és csökkenthetik azon alkatrészek számát, amelyek osztoznak a beállításon.

Bevont, előfestett és esztétikai anyagok

Az anyag felülete a folyamatkompatibilitás része. A festék a hajlítás külső oldalán nyúlik, a belső oldalán pedig összenyomódik. A nem megfelelő sugár megrepesztheti vagy ráncosíthatja a bevonatot még akkor is, ha maga a fém ép marad.

Az alumíniumfelületeken nyomokat hagyhat a befogó vagy a támaszték. A védőfólia csökkentheti a karcolódást, de megváltoztathatja a súrlódást, összegyűrődhet az éleknél, vagy kevésbé konzisztenssé teheti a megfogást.

A helyes értékelés a teljes érintkezési térképet követi: rakodófelület, támasztékok, megfogási pontok, forgatási útvonal, befogók és hajlítószerszámok. A gyártási próbáknak az aktuális ötvözetet, keménységet, vastagságot, bevonatot, fóliát, szálirányt és esztétikai szabványt kell használniuk.

Mikor az élhajlító a jobb választás

Az élhajlító általában praktikusabb megoldást kínál, ha a kivételek dominálnak a munkában.

Továbbra is erős választás vastag anyagok, kis volumenű egyedi alkatrészek, szokatlan profilok, szűk eltolások, kúpos élek, zárt vagy félig zárt szelvények, valamint speciális lyukasztókat vagy szerszámokat igénylő munkák esetén. Egy tapasztalt gépkezelő olyan módon tud áthelyezni egy nehéz alkatrészt, amire egy rögzített panelhajlító manipulátora esetleg nem képes.

Ennek a rugalmasságnak egyértelmű gazdasági értéke van. Egy egyszeri konzol esetében gyorsabb lehet kiválasztani a rendelkezésre álló szerszámokat és kézzel pozicionálni minden hajlítást, mint kifejleszteni és érvényesíteni egy automatizált sorozatot, amelyet soha többé nem fognak használni.

Az élhajlító gyakran előnyösebb, ha:

• Az anyag vagy a hajlítás hossza meghaladja a panelhajlító kapacitását.
• A mély falak vagy visszahajlások akadályozzák a forgatást és a szerszám hozzáférését.
• Az alkatrészek speciális alakító szerszámokat vagy összetett profilokat igényelnek.
• A tervek gyakran változnak, és a programoknak kevés az újrafelhasználási értékük.
• A tételnagyságok kicsik, és a kézi anyagmozgatás korlátozott.
• A gépkezelő ítélőképességére van szükség minden egyes rajzon jelentkező eltérő kivétel kezeléséhez.

A kézi beavatkozás nem automatikusan veszteség. A nagy választékú környezetben ez gyakran a gyártási rugalmasság forrása.

Miért nem jelenti az “univerzális szerszámozás” a korlátlan képességet

Sok panelhajlító közös szerszámozási elrendezést használ a kompatibilis méretek széles skáláján. Az automatikus beállítás megváltoztathatja az aktív munkahosszt, és csökkentheti a szerszámkeresést, az igazítást és a fizikai átállást.

Ez jelentős előny, de az “univerzális” nem jelenti azt, hogy korlátlan. A szerszámok továbbra is fizikai helyet foglalnak el. A pengéknek továbbra is hozzáférésre van szükségük. Az anyagnak továbbra is vannak vastagsági, sugár- és alakíthatósági korlátai. A speciális profilokhoz dedikált szerszámozásra, másodlagos műveletre vagy élhajlítóra lehet szükség.

Az automatikus beállítás azt sem tudja eldönteni, hogy egy sorozat életképes-e. A programozónak kell meghatároznia, melyik perem alakuljon ki először, hogyan fogják a későbbi élek elkerülni a gépet, hol lehet megfogni az alkatrészt, és hogyan kell korrigálni a visszarugózást.

Az első alkatrész ellenőrzése továbbra is a bizonyíték arra, hogy a digitális útvonal elfogadható fizikai alkatrészt eredményez.

Tesztelje a reprezentatív alkatrészeket vásárlás előtt

Egy egyszerű bemutató munkadarab keveset bizonyít. Egy érdemi próba azokat a határeseteket használja, amelyek a legvalószínűbben megakasztják az automatizált útvonalat.

Tesztelje a teljes sorozatot olyan alkatrészeken, amelyek reprezentálják:

• A legnagyobb átló és a legnagyobb kész súly.
• A legkisebb megfogási felület és a leggyengébb referenciaél.
• A legrövidebb perem, a legmagasabb fal, a legmélyebb doboz és a legszorosabb visszahajtás.
• Bármilyen szegély, hegyesszögű hajlítás, eltolás, kivágás, bemetszés vagy szabálytalan profil.
• A tényleges gyártási anyag, bevonat, fólia és szálirány.

Ne csak elszigetelt bemutató hajlításokat értékeljen. Vizsgálja meg a teljes alkatrészt a szögek, peremméretek, torzulások, repedések, felületi nyomok és az ismételhetőség szempontjából. Számoljon meg minden kézi beavatkozást, újra megfogást, átfordítást, másodlagos műveletet és gépen kívüli korrekciót.

Ha egy operátornak rendszeresen meg kell szakítania a folyamatot, az alkatrész nem érte el az ígért automatizált útvonalat. Még mindig illeszkedhet egy vegyes folyamathoz, de a gazdasági modellnek tartalmaznia kell ezeket a beavatkozásokat.

Futtasson le több, a gyártást reprezentáló nyersdarabot, ahelyett, hogy egy szokatlanul együttműködő mintát használna. A teszt előtt állapodjon meg az elfogadási kritériumokban, beleértve a méret- és szögtűréseket, a kozmetikai minőséget, a megengedett beavatkozást, az ellenőrzés gyakoriságát, valamint a ciklusidő méréséhez használt pontos kezdő- és végpontokat.

Ha segítségre van szüksége ezen elfogadási kritériumok beszállítói értékeléssé vagy gyártási próbává történő átültetéséhez, lépj kapcsolatba az ADH Machine Tool-lal. CNC-alapú hajlítási megoldásait fegyelmezett gyártási és minőségellenőrzési folyamatok támogatják, így a csapat releváns partner a mintaalkatrészek, tűrések, felületi követelmények és a ciklusidővel kapcsolatos elvárások felülvizsgálatában.

Ellenőrizze a teljes gyártási útvonalat

A gépek közötti választást reprezentatív alkatrészcsaládokkal kell kezdeni, nem a prospektusban szereplő sebességekkel. Kövesse nyomon minden családot a nyersdarabtól az elfogadott alkatrészig, és rögzítse a ténylegesen elvégzett munkát.

Számolja meg a hajlításokat, kézi fordításokat, átfordításokat, újra megfogásokat, ütközőérintkezéseket, szerszámcseréket, be- és kirakodást, rakodást, ellenőrzést, utómunkát és a folyamatok közötti mozgatást. Tartalmazza a programozást, a tesztelést, a beállítást, a szétszerelést és az első alkatrész jóváhagyását a tétel szintjén.

Különítsen el három órát:

1. Gépciklusidő: Mennyi ideig van elfoglalva a berendezés.
2. Felügyelt munkaidő: Mennyi ideig kell egy személynek be- és kirakodnia, kezelnie, ellenőriznie, felügyelnie vagy helyreállítania a munkát.
3. Eltelt útvonalidő: Teljes idő, beleértve a sorban állást, a szállítást és a műveletek közötti várakozást.

Két gépnek lehet hasonló alakítási ideje, de nagyon eltérő munkaerő- vagy útvonalideje. Az összehasonlítás hasznos egysége nem a hajlításonkénti másodperc, hanem az elfogadott alkatrészenként eltávolított munka.

A valódi szűk keresztmetszet azonosítása

A gyorsabb hajlítás csak akkor számít, ha az alakítás az a korlát, amely korlátozza a kibocsátást. A beruházás előtt határozza meg, mi akadályozza valójában a műhelyt több elfogadott alkatrész gyártásában.

A szűk keresztmetszet lehet:

• Alakítás: A kompatibilis munka folyamatosan várakozik a hajlításnál.
• Beállítás: A gyakori váltások több időt emésztenek fel, mint a gyártási ciklusok.
• Anyagmozgatás: A kezelők jelentős időt töltenek az alkatrészek megtámasztásával, forgatásával, pozicionálásával és egymásra rakásával.
• Következetesség: A hibás tájolás, jelölés, szögelérés vagy peremeltérés utómunkát igényel.
• Szakképzett munkaerő: A tapasztalt élhajlító-kezelők ismétlődő munkával vannak elfoglalva a nehéz feladatok helyett.

A sorok és késések bizonyítékul szolgálnak. Figyelje meg, hol várakozik a munka, és miért nem kezdődhet meg a következő művelet. Ezután modellezze, mi történik, ha ezt a korlátot megszüntetik.

Egy panelhajlító gép felszabadíthatja az alakítási sort, de újat hozhat létre a be- és kirakodásnál, ellenőrzésnél, kötőelemek behelyezésénél, hegesztésnél, bevonatolásnál vagy összeszerelésnél. A szűk keresztmetszet inkább eltolódhat, mintsem megszűnhet.

Az elfogadott alkatrészenkénti teljes költség összehasonlítása

A reális összehasonlítás a teljes útvonalakat értékeli ugyanazon keresleti időszakon belül:

Költség elfogadott alkatrészenként = teljes útvonalköltség ÷ elfogadott kibocsátás

A teljes útvonalköltségnek tartalmaznia kell a berendezés tulajdonlását, finanszírozását, a közvetlen munkaerőt, a programozást, a szimulációt, a beállítást, a szerszámozást, a karbantartást, a javításokat, az állásidőt, a selejtet, az utómunkát, az ellenőrzést, az anyagmozgatást, a helyigényt és a továbbfeldolgozást.

Az átbocsátóképességnek először meg kell felelnie a megvalósíthatósági teszten. Ha egy útvonal nem tudja teljesíteni a szükséges kibocsátást a rendelkezésre álló műszakokon belül, akkor a látszólagos alacsony egységköltsége nem érvényes válasz.

A programozást és a beállítást el kell különíteni az alkatrészenkénti munkaerőtől. Egy bevált, ismétlődő családhoz újrahasznosított program költsége sok futáson oszlik meg. Egy egyszeri programé nem. Ezért számít a stabil ismétlődés ugyanannyira, mint a teljes éves volumen.

A selejt szintén külön sort érdemel. Költsége magában foglalja a nyersdarabot, a már befektetett időt, az ellenőrzést, a pótmunkát és a hiányzó alkatrész által okozott bármilyen fennakadást. A jobb ismételhetőségnek csak akkor van értéke, ha több elfogadott kibocsátást eredményez ugyanabból az anyagból és időből.

Végezetül tesztelje a gazdaságosságot a kereslet, a termékmix, a munkaerő rendelkezésre állása és az állásidő reális változásaival szemben. Az az üzleti terv, amely csak a legoptimistább előrejelzés mellett működik, törékeny.

Tervezze meg az automatizálás által létrehozott műhelyváltozásokat

Az automatizálás inkább átrendezi, mintsem megszünteti a munkát. A kézi pozicionálás csökken, míg a programozás, az anyagelőkészítés, a cellafigyelés, a karbantartás és a kivételes esetek kezelése egyre fontosabbá válik.

Az előzetes vágásnak és anyagmozgatásnak a megfelelő nyersdarabokat kell biztosítania a megfelelő tájolásban, sorrendben és állapotban. A vegyes kötegek, a sérült felületek, a rossz azonosítás vagy a késedelmes anyagellátás kiéheztetheti az egyébként produktív cellát.

A későbbi műveleteknek is fel kell dolgozniuk a kimenetet. A gyorsabb hajlítás eltérő rakodást, állványokat, szállítószalagokat, ellenőrzési rutinokat vagy ütemezést igényelhet. Az extra pufferek átmenetileg elfedhetik az egyensúlyhiányt, de növelik a folyamatban lévő munkát, a kezelést és a helyigényt.

A kezelői lefedettséget időzített próbán kell bizonyítani. Csak akkor számítson egy személyt több folyamat felügyeletére, ha a betöltési gyakoriság, az ellenőrzések, az utánpótlás, a riasztások és a helyreállítási események biztonságossá és fenntarthatóvá teszik ezt az elrendezést.

A rugalmasság is számít. Döntse el, ki tudja diagnosztizálni a hibákat, mennyi ideig tart a helyreállítás, milyen karbantartási támogatás áll rendelkezésre, és mely munkák helyezhetők át máshová az állásidő alatt. Egy rugalmas élhajlító értékes tartalékot jelenthet akkor is, ha egy panelhajlító végzi a szokásos gyártási útvonalat.

Panelhajlító, élhajlító vagy mindkettő?

Válasszon panelhajlító amikor az ismétlődő vékony lemezcsaládok elvégezhetik a teljes automatizált sorozatot, és amikor az automatikus pozicionálás, forgatás, rögzítés és hajtogatás jelentős kezelési vagy konzisztencia-problémákat szüntet meg. Az érvelés akkor erősödik, ha a programok újra felhasználhatók, és a környező folyamatok támogatni tudják a nagyobb áramlást.

Válasszon élhajlító gépekhez amikor a munkát kis mennyiségek, változó tervek, vastag anyag, szokatlan profilok, speciális szerszámozás vagy olyan geometria uralja, amely rugalmas bemutatást és kezelői ítélőképességet igényel.

Válasszon rendszer tökéletes. Nemcsak egy gépet vásárolt, hanem egy olyan rendszert, ahol a „leggyengébb láncszem” az egész gép. amikor a portfólió egy stabil magot és egy változó kiegészítő részt tartalmaz. A bevált, megismételhető panelcsaládokat küldje a panelhajlítóhoz. Az élhajlítót tartsa fenn prototípusok, nem szokványos geometriák, másodlagos műveletek, túlcsordulás és helyreállítási munkák számára.

Használjon négy kaput a végső döntéshez:

1. Kompatibilitás: A teljes sorozat lefuthat-e minőségi korlátokon belül, rutinszerű kézi beavatkozás nélkül?
2. Ismétlés: Van-e elegendő ismétlődő családszintű kereslet a programozási és beállítási költségek elosztásához?
3. Korlátozások megszüntetése: Megoldja-e a gép azt a szűk keresztmetszetet, amely korlátozza az elfogadott kimenetet?
4. Útvonal-gazdaságtan: A munkaerő, a selejt, a karbantartás, az anyagmozgatás és az integráció figyelembevételével alacsonyabb fenntartható költséggel elégíti-e ki a keresletet?

Következtetés

A panelhajlító nem egyszerűen egy gyorsabb élhajlító. Ez egy automatizált hajtogatórendszer, amely támogatja, pozicionálja, rögzíti és hajtogatja a kompatibilis fémlemez alkatrészeket egy programozott útvonalon keresztül.

Legerősebb alkalmazási területei az ismétlődő, vékony, széles lemezekből álló családok, amelyek több hozzáférhető hajlítással rendelkeznek, és elegendő megfogható felülettel bírnak ahhoz, hogy az automatikus manipuláció jelentőséggel bírjon. Korlátai akkor jelentkeznek, amikor rövid visszahajtások, mély falak, szabálytalan megfogási területek, speciális profilok, nehéz anyagok vagy gyakori tervezési változtatások szakítják meg ezt a folyamatot.

Az élhajlító gép továbbra is nélkülözhetetlen, mivel a szélesebb szerszámválaszték és a rugalmas alkatrész-elhelyezés révén képes alkalmazkodni a kivételekhez. Sok műhely számára a legjobb válasz nem az, hogy az egyik gép felváltja a másikat, hanem az, hogy mindegyik az erősségeinek megfelelő munkát végzi.

Ne a szalagcímekben szereplő hajlítási sebesség alapján döntsön. Kövesse a munkadarabot a betöltéstől az elfogadott alkatrészig, és számoljon meg minden megállást, fordítást, referenciapontot, korrekciót és átadást. A jobb gép az, amely az Ön tényleges alkatrész-keveréke számára a megbízhatóbb és gazdaságosabb útvonalat biztosítja.
