Konstruksi CNC Press Brake DIY: Cetak Biru Berbasis Rangka untuk Menghilangkan Puntiran, Pergerakan, dan Bengkok yang Tidak Akurat

Minggu lalu, seorang anak di forum permesinan memposting video press brake DIY barunya. Dia menggunakan stepper NEMA 34 closed-loop, pengendali layar sentuh yang ramping, dan skrip Python khusus untuk menggerakkan backgauge. Dia membanggakan resolusi teoretis 0,001". Lalu dia membengkokkan lembaran baja tahan karat tebal 10 gauge sepanjang 24 inci.

Bagian tengah bengkokan melengkung keluar sebesar seperdelapan inci. Perangkat lunaknya sempurna. Struktur mekanisnya lelucon. Dia menghabiskan dua ribu dolar untuk peralatan elektronik guna mengotomatisasi proses yang kerangka baja bekasnya secara fisik tidak mampu tangani.

Terkait: Pemrograman CNC Press Brake

Kebenaran yang Tidak Nyaman: Mengapa Sebagian Besar CNC Press Brake DIY Menghasilkan Rongsokan Otomatis

Saya menghabiskan dua puluh tahun menyaksikan press brake Cincinnati 400 ton membentuk pelat setebal setengah inci menjadi sudut 90 derajat yang presisi. Sekarang saya sudah pensiun dan bekerja di bengkel sendiri, saya melihat banyak siswa ambisius mencoba meniru kemampuan itu hanya dengan mesin las dan Arduino. Mereka memasang pengendali tercanggih yang ada, menginjak pedal kaki, dan melihat lembaran logam bagus berubah menjadi rongsokan yang terpuntir. Mengapa mesin gagal padahal kodenya benar?

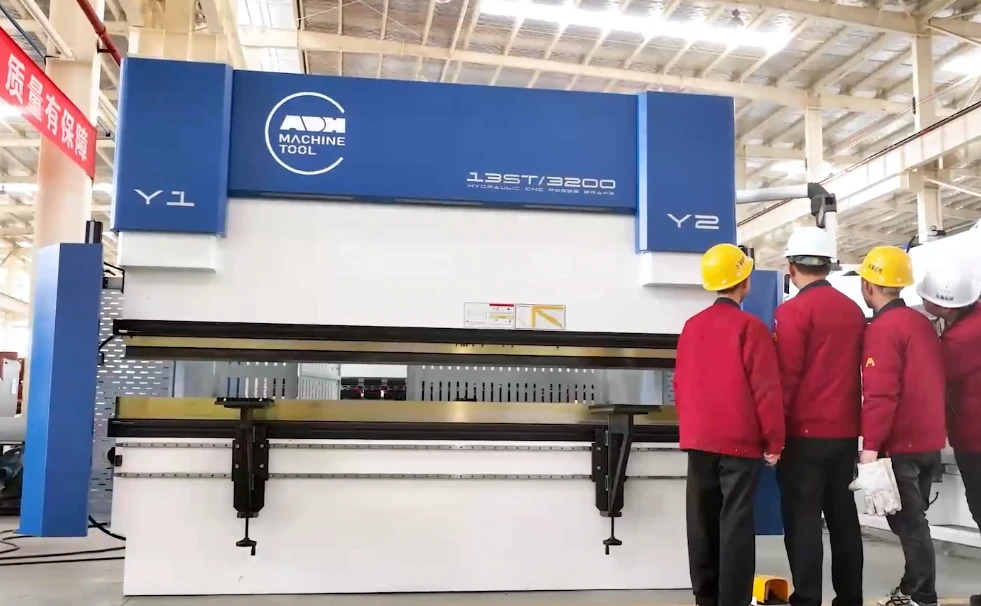

Mengingat portofolio produk ADH Machine Tool sepenuhnya berbasis CNC dan mencakup skenario kelas atas dalam pemotongan laser, pembengkokan, pengalur (grooving), dan pemotongan geser, bagi tim yang mengevaluasi opsi praktis di sini, Press Brake CNC ini adalah langkah lanjutan yang relevan.

Delusi "Perangkat Lunak Bisa Mengompensasi": Bisakah micro-stepping memperbaiki pembengkokan skala besar?

Anda membeli skala linear yang dapat membaca hingga tingkat mikron. Anda memerintahkan pengendali untuk menurunkan ram tepat 2,145 inci. Silinder hidrolik mematuhi. Tetapi apa yang terjadi di antara silinder dan perkakasnya? Ram itu sendiri—seringkali berupa balok-I bekas—mulai melengkung di tengah saat diberi beban. Meja bawah melawan dan melendut. Pengendali mengasumsikan punch sejajar sempurna dengan die, tetapi baja secara fisik melengkung naik di tengah.

Micro-stepping tidak dapat memperbaiki pembengkokan skala besar.

Jika Anda tidak bisa menyelesaikan masalah rangka lemah dengan pemrograman, rangka seperti apa yang benar-benar berfungsi?

Mengapa rangka H hidrolik klasik bengkel adalah titik awal yang salah untuk pekerjaan pelat logam

Masuklah ke bengkel mobil mana pun dan Anda akan melihat press hidrolik H-frame 20 ton: dua tiang vertikal, dongkrak botol di tengah, dan meja berat yang bisa disetel dengan pin. Ia menekan bantalan keluar dari hub sepanjang hari. Tampaknya seperti struktur donor ideal untuk press brake DIY. Tinggal bautkan besi siku ke dongkrak, bukan?

Salah. Press bengkel dibuat untuk memberikan beban titik besar tepat di tengah. Membengkokkan pelat logam memerlukan tonase yang sama didistribusikan merata di sepanjang dua, tiga, atau empat kaki perkakas. Ketika Anda menempatkan lembaran lebar ke H-frame, silinder pusat tunggal menekan ke bawah, tetapi ujung ram improvisasi Anda tertinggal. Ini disebut "guillotine twist". Ram miring, perkakas macet, dan bengkok 90 derajat yang Anda inginkan berubah menjadi seperti spiral. Anda tidak bisa begitu saja menambahkan beberapa rel pemandu pada press dongkrak botol dan mengharapkan akurasi linear.

Apa yang sebenarnya terjadi pada baja saat kita memberikan gaya terdistribusi itu?

Apakah Anda sedang membangun press brake presisi — atau pegas baja 20 ton?

Jepit sepotong flat bar 1/4 inci di ragum dan tarik. Ia akan kembali melengkung. Sekarang bayangkan efek itu diperbesar. Saat silinder hidrolik Anda menekan gaya 20 ton ke benda kerja untuk membengkokkannya, gaya 20 ton yang sama mendorong ke atas pada balok silang atas dan ke bawah pada meja bawah. Seluruh mesin meregang. Bahkan pipa baja struktural berdinding tebal pun memanjang di bawah beban itu.

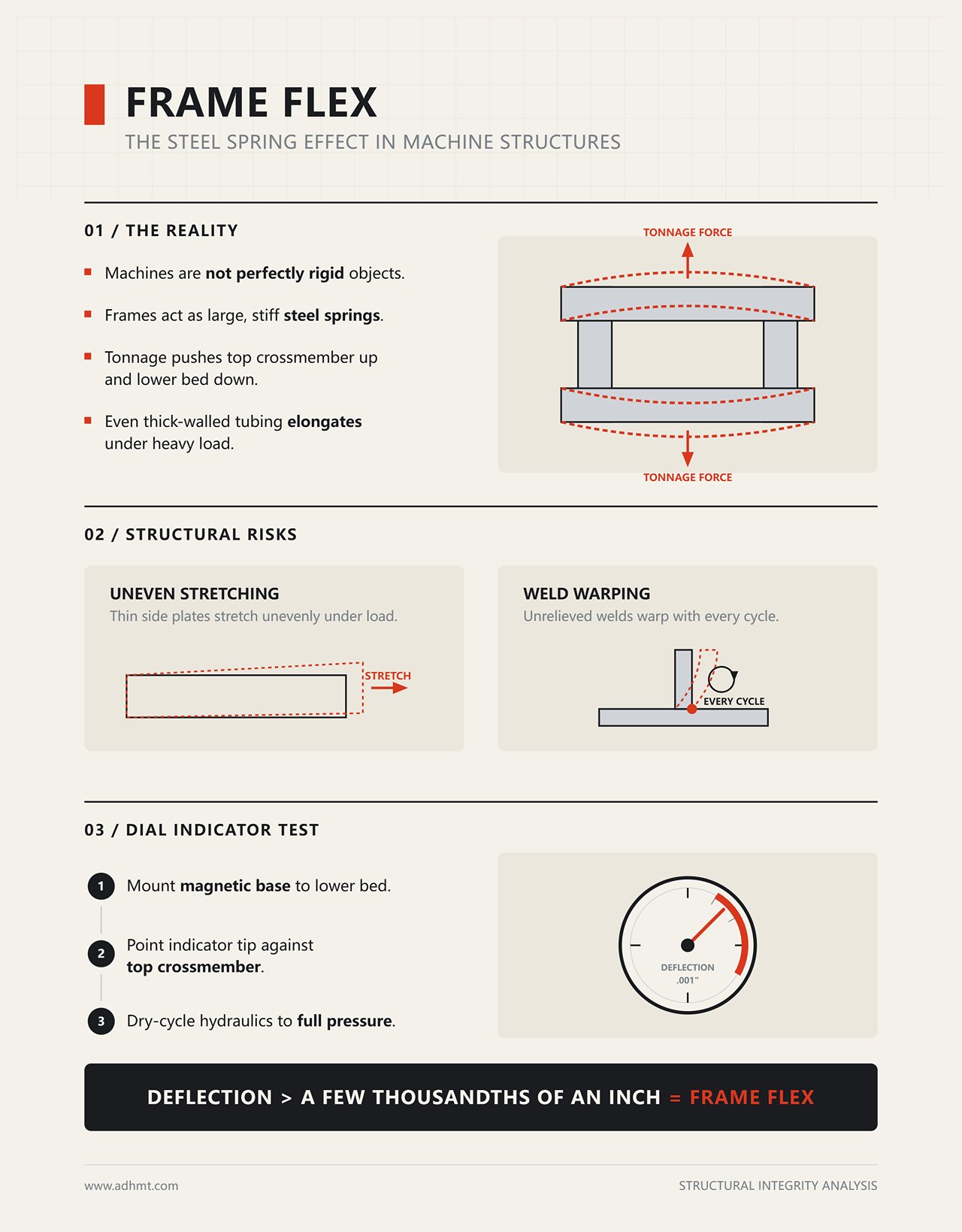

Berhentilah melihat mesin Anda sebagai objek kaku yang tak bergerak. Mulailah melihatnya sebagai pegas baja besar yang kaku. Setiap kali Anda mengaktifkan hidrolik, rangka meregang terbuka, dan saat tekanan dilepas, ia kembali ke posisi semula. Jika pelat samping Anda terbuat dari bahan tipis, ia akan meregang tidak merata. Jika Anda tidak melepaskan tegangan las, sambungan itu akan perlahan melengkung pada setiap siklus pegas tersebut.

Pemeriksaan Dial Indicator: Pasang basis magnet ke meja bawah dan posisikan ujung indikator ke balok silang atas. Jalankan siklus kering hidrolik hingga tekanan penuh melawan blok yang benar-benar tertutup. Perhatikan jarumnya. Jika menyimpang lebih dari beberapa ribu inci, rangka Anda sedang melentur.

Bagaimana kita mengendalikan pegas yang berusaha merobek dirinya sendiri?

Fisika Lendutan: Merancang Mundur dari Beban Maksimum

Ketika pompa hidrolik 3000 PSI mencapai katup pengaman, fluida tidak peduli apakah rangka Anda terbuat dari baja struktural atau kardus. Ia akan terus mendorong sampai sesuatu menyerah. Kebanyakan pemula memulai dengan mengukur ruang yang tersedia di garasi, membeli balok-I termurah di tempat rongsokan, dan mengira mereka bisa menentukan kapasitas tekukan nanti. Itulah cara membangun bahaya. Anda harus merancang dengan metode mundur: tentukan bahan terkeras dan tertebal yang pernah ingin Anda tekuk, hitung tonase yang dibutuhkan untuk membentuknya, dan bangun rangka yang menganggap beban maksimum itu sebagai pemanasan rutin.

Bagaimana cara menghitung beban itu dengan akurat?

Menghitung gaya tekuk sebenarnya vs. menebak dari tabel ketebalan material

Lihatlah tabel tonase Amada lama yang dipasang di dinding bengkel fabrikasi mana pun. Tabel itu menunjukkan bahwa baja karbon 10-gauge membutuhkan sekitar 6 ton per kaki untuk dibengkokkan. Jadi Anda memperkirakan bahwa meja sepanjang 4 kaki membutuhkan 24 ton gaya. Anda membeli dua silinder 15 ton, memasangnya, dan menganggap Anda memiliki margin keamanan 20%.

Tapi lihat lebih dekat pada judul kolom di tabel itu. Angka 6 ton tersebut mengasumsikan bukaan V-die tepat delapan kali ketebalan material. Jika Anda memutuskan ingin radius dalam yang lebih ketat dan beralih ke V-die yang hanya empat kali ketebalan, gaya yang dibutuhkan tidak sekadar menjadi dua kali lipat. Itu meningkat secara eksponensial. Anda baru saja mengubah pekerjaan 24 ton menjadi masalah 80 ton. Coba tekuk baja tahan karat dengan setup yang sama? Anda harus menambah 50% lagi pada tonase untuk mengatasi pengerasan kerja dari paduan kromium-nikel.

Die yang menentukan tonase, bukan hanya lembaran logam.

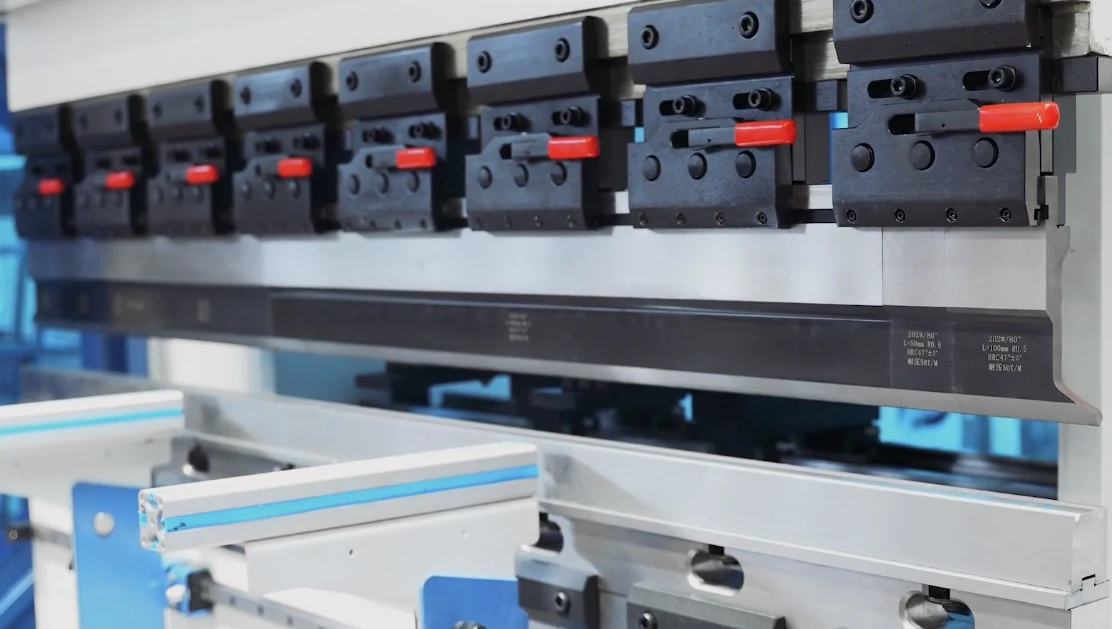

Jika Anda ingin melihat bagaimana geometri die, pemilihan bukaan V, dan perilaku material diterjemahkan ke dalam desain tooling yang nyata, panduan teknis ini tentang cara membuat die press brake menguraikan pertimbangan rekayasa di balik perhitungan tonase dan kekakuan struktural. Mengambil inspirasi dari keahlian press brake berbasis R&D yang dikembangkan oleh ADH Machine Tool, panduan ini menghubungkan teori dengan keterbatasan manufaktur praktis—tempat sebagian besar kesalahan perhitungan tonase bermula.

Jika Anda tidak menghitung pengali eksponensial yang diciptakan oleh geometri tooling Anda, kontrol CNC Anda akan memerintahkan servo untuk mendorong hingga kedalaman target tercapai. Hidrolik akan mematuhi.

Apa yang terjadi pada rangka ketika Anda secara tidak sengaja melipatgandakan tonase?

C-Frame Throat: Mengidentifikasi zona pasti kerusakan yield yang katastrofik

Berdirilah di samping press brake komersial dan perhatikan profil sampingnya. Bentuknya seperti huruf "C" besar supaya flange panjang yang dibengkokkan bisa lewat di depan tooling tanpa menyentuh bagian belakang mesin. Potongan itu disebut throat. Ukur jarak horizontal dari pusat punch Anda ke dinding belakang vertikal throat. Misalkan jaraknya 12 inci.

Dua belas inci itu bertindak seperti tuas yang mencungkil mesin hingga terpisah. Jika silinder Anda menerapkan gaya 40 ton pada punch, fisika menggunakan lengan tuas 12 inci itu untuk melipatgandakan torsi yang merobek radius dalam dari C-frame. Di sinilah metafora "pegas baja" berhenti bersikap lembut. Semakin dalam Anda memotong throat untuk mengakomodasi panel lembaran logam yang lebih besar, semakin lemah secara eksponensial rangka tersebut. Tegangan terkonsentrasi sepenuhnya pada kurva dalam dari potongan, sementara dinding belakang luar mengalami kompresi berat. Dalam aplikasi tonase tinggi dan format besar, inilah alasan tepat mengapa sistem yang dirancang khusus—seperti sistem press brake besar yang dirancang untuk pekerjaan lembaran logam berat dari ADH Machine Tool—dirancang sejak awal dengan struktur CNC dan geometri rangka yang dioptimalkan untuk stabilitas pembengkokan, bukan sekadar memperbesar C-frame ringan.

Jika throat adalah titik lemah, apakah kita cukup mengelas baja yang lebih tebal?

Mengapa gusset dan pelat lebih tebal tidak sama dengan kekakuan struktural yang direkayasa

Saya pernah melihat seseorang mencoba memperbaiki C-frame yang melentur dengan mengelas gusset segitiga setebal 1 inci langsung di atas potongan throat. Dia melakukan tiga lintasan las dengan batang 7018, menciptakan sambungan las besar dan tidak menarik yang menambah delapan puluh pound bobot mati ke pelat samping. Keesokan harinya, dia membengkokkan pelat setebal 3/8 inci, dan rangka masih menekuk sebesar satu per enam belas inci.

Dia gagal karena baja bersifat elastis, dan dia menambahkan massa di lokasi yang salah. Gusset yang dilas rata di sisi pelat tidak mencegah pelat meregang sepanjang tepinya. Untuk menahan defleksi, Anda membutuhkan kedalaman ke arah gaya yang diterapkan, bukan sekadar ketebalan lateral tambahan. Bagian kotak yang dibuat dari pelat setebal 1/4 inci dengan web internal jauh lebih kaku daripada lempengan baja solid setebal 2 inci. Geometri kotak melawan momen lentur dengan memisahkan secara fisik beban tarik dan tekan, memaksa baja berfungsi seperti rangka truss daripada tuas sederhana.

Anda tidak bisa sekadar mengelas scrap besar bersama-sama dan berharap yang terbaik, lalu menyebutnya mesin heavy-duty.

Pemeriksaan Dial Indicator: Pasang indikator pada bibir bawah leher C-frame, diarahkan lurus ke atas ke flange atas. Terapkan 50% dari tonase maksimum yang telah dihitung terhadap blok cetakan yang sudah mentok. Jika celah meningkat lebih dari 0,005 inci, berarti geometri Anda gagal, dan tidak ada kompensasi perangkat lunak yang dapat mengembalikan sudut tekukan Anda.

Rekayasa Kerangka yang Terlalu Kuat: Fabrikasi yang Menahan Tonase

Anda melihat tumpukan pelat baja A36 hasil potongan laser seberat 2.000 pon di atas palet. Dalam perangkat lunak CAD Anda, pelat-pelat itu membentuk benteng kotak yang sempurna dan tak tertembus. Di lantai bengkel, mereka hanyalah lempengan bahan mentah yang berat dan canggung yang menunggu Anda melakukan kesalahan. Kesenjangan antara model digital dan mesin yang benar-benar mampu menahan pembengkokan pelat setebal setengah inci sepenuhnya ditentukan oleh urutan fabrikasi Anda. Anda tidak dapat memaksa rangka ber-tonase berat untuk sejajar hanya dengan kekuatan kasar, dan Anda tidak dapat menghilangkan pengikatan mekanis dengan skrip Python yang cerdik. Kerangka menentukan realitas mesin. Jadi bagaimana Anda merakit setengah ton baja tanpa membuatnya melenceng dari siku saat busur pertama kali dinyalakan?

Metode tab-dan-slot yang saling mengunci: Memaksa rangka berat untuk menyelaraskan diri sebelum pengelasan

Bayangkan Anda menjepit dua pelat samping seberat 500 pon ke balok dasar bagian bawah yang masif. Anda menghabiskan tiga jam dengan siku mesin dan palu plastik untuk memastikan rakitan benar-benar tegak lurus. Anda memasang las titik berat, baja berkontraksi saat mendingin, dan sambungan langsung tertarik keluar seperdelapan inci dari siku. Itulah sebabnya metode lama "tack-and-pray" tidak lagi layak untuk membangun alat mesin presisi. Penjepit bisa bergeser, dan kontraksi termal selalu menang.

Sebaliknya, Anda merancang pelat dengan tab dan slot yang saling mengunci, dipotong laser dengan kelonggaran ketat 0,010 inci. Anda merakit kerangka seperti teka-teki baja raksasa. Tab meluncur ke slot, menyentuh bahan induk dan menciptakan batas mekanis keras. Geometri ini memaksa rangka berat untuk menyelaraskan diri sebelum setetes pun logam pengisi ditambahkan. Struktur menjadi self-fixturing, bergantung pada akurasi posisi pemotong laser alih-alih kemampuan Anda menyeimbangkan pelat berat di meja las. Namun setelah terkunci secara mekanis, bagaimana Anda memberikan cukup banyak las untuk menahan empat puluh ton tanpa menghancurkan geometri presisi itu karena panas?

Urutan pengelasan dan distorsi panas: Mencegah pelengkungan pada panduan ram Anda

Di ujung kawat MIG Anda, busur mengirimkan panas 10.000 derajat Fahrenheit ke dalam sambungan. Kolam las mengembang, tetapi saat mendingin, baja berkontraksi dengan kekuatan tanpa ampun seperti tekanan hidrolik. Jika Anda memulai dari satu ujung balok dasar sepanjang enam kaki dan mengelas terus ke ujung lainnya, seluruh rakitan akan melengkung seperti pisang. Anda harus mengatur urutan las untuk melawan fisika kontraksi termal. Anda menjahitnya: membuat las sepanjang tiga inci di bagian depan kiri, lalu pindah ke belakang kanan, kemudian ke tengah bawah, terus menyeimbangkan tarikan termal agar rangka menarik dirinya sendiri ke kondisi netral.

Anda harus memperlakukan panas sebagai pasak fisik yang didorong ke dalam mesin Anda. Dengan menyeimbangkan masukan panas, Anda mempertahankan struktur keseluruhan. Namun bahkan dengan kontrol panas yang presisi dan desain tab-and-slot yang menyelaraskan sendiri, baja di sekitar area las tetap akan bergeser beberapa ribu inci. Bagaimana Anda memasang panduan linier presisi di permukaan yang tidak lagi benar-benar rata?

Pemrosesan mesin jalur ram setelah pengelasan: Mengapa langkah ini benar-benar tidak bisa diabaikan

Press brake komersial tidak presisi karena pengelasnya melakukan keajaiban. Mereka presisi karena setelah rangka sepenuhnya dilas dan dilepaskan dari tegangan, seluruh struktur besar itu dipasang di meja mesin bor horizontal besar. Pemotong karbida besar kemudian menghapus lapisan 0,050 inci di sepanjang jalur ram, membuat permukaan pemasangan sejajar sempurna satu sama lain dan tegak lurus sempurna terhadap meja dasar.

Jika Anda ingin melihat bagaimana proses pemesinan pasca-las ini dilakukan di lingkungan produksi berbasis CNC sepenuhnya, brosur teknis dari ADH Machine Tool menjelaskan standar konstruksi kerangka, metode penyelesaian jalur ram, dan detail integrasi sistem untuk aplikasi pembengkokan berpresisi tinggi. Anda dapat meninjau lembar spesifikasi dan dokumen teknis yang tersedia di sini: Unduh brosur teknis.

Pembangun DIY sering mencoba melewati langkah ini. Mereka memasang rel linier atau bantalan aus perunggu langsung ke pelat baja mentah yang dilas, menyumpal area rendah dengan logam kuningan atau pengukur celah. Namun, di bawah tonase berat, bantalan tersebut tertekan, rel melengkung mengikuti lekukan kecil baja yang belum diproses, dan ram macet. Anda perlu meminta bengkel mesin lokal untuk meratakan bantalan pemasangan itu setelah pengelasan. Ini satu-satunya cara praktis untuk memastikan ram bergerak lurus ke bawah tanpa tersangkut di rangka.

Pemeriksaan Dial Indicator: Pasang alas magnet Anda ke jalur ram yang baru diproses dan sapu ujung indikator melintasi blok jalur seberang. Jarum tidak boleh berubah lebih dari 0,002 inci selama seluruh gerakan vertikal. Jika hasilnya benar, struktur Anda siap. Tetapi sekarang rangka sudah kaku dan jalur benar-benar sejajar, bagaimana kita menurunkan ram itu tanpa memutarnya keluar dari jalur yang baru diproses?

Perangkap Sinkronisasi Hidrolik: Mencegah "Guillotine Twist"

Beberapa tahun lalu, seorang pria membawa ram 60 ton yang retak ke bengkel saya. Ia memiliki stepper loop tertutup NEMA 34, pengendali layar sentuh mengilap, dan skrip Python khusus yang mengoperasikan backgauge. Ia membanggakan akurasi posisi 0,001 inci. Lalu ia menekan pedal kaki, silinder kiri mencapai dasar sepersekian detik lebih cepat daripada yang kanan, dan gaya yang tidak seimbang itu memotong baut pemasangan setengah inci tepat melalui pelat samping. Mengapa mesin gagal padahal kodenya sempurna?

Karena press brake bukan kotak kaku; ia berperilaku seperti pegas baja masif.

Setiap ton gaya hidrolik yang digunakan untuk membengkokkan benda kerja secara bersamaan berusaha menarik struktur mesin terpisah. Jika gaya itu tidak seimbang, ram akan terpuntir. Jadi bagaimana kita dapat menerapkan gaya besar tanpa merobek rangka?

Silinder tunggal vs. ganda: Masalah apa sebenarnya yang Anda selesaikan?

Pembelah kayu satu silinder 40 ton mendorong baji lurus ke bawah rel pandu tanpa puntiran. Mengapa tidak membuat press brake seperti pembelah kayu berukuran besar? Satu silinder besar yang dipasang tepat di tengah tampak seperti jalan pintas DIY terbaik karena menghilangkan kebutuhan akan sinkronisasi sepenuhnya.

Namun, mesin press brake jarang sekali menekuk bagian tepat di tengah.

Jika Anda memindahkan pelat setebal seperempat inci sepanjang 12 inci ke sisi kiri tempat tidur sepanjang empat kaki untuk membersihkan flange sebelumnya, silinder tengah tersebut kini menerapkan gaya melalui lengan tuas yang cukup panjang. Ram berperilaku seperti jungkat-jungkit yang berputar di atas perkakas. Panduan linear di sisi kiri menanggung beban tekan, sementara sisi kanan secara efektif mencoba mencabut dirinya dari rel. Dua silinder yang ditempatkan langsung di atas pelat samping mengatasi masalah gaya tuas ini dengan menerapkan gaya di ujung luar ram, membiarkan bagian tengah terbuka untuk tekukan dalam. Namun, menyelesaikan masalah gaya tuas menciptakan masalah sinkronisasi yang jauh lebih berbahaya. Bagaimana Anda memastikan dua ram hidrolik independen bergerak dengan kecepatan yang persis sama hingga seperseribu inci? Dalam lingkungan industri, tantangan ini diselesaikan melalui sistem pembengkokan yang sepenuhnya dikontrol CNC, yang dirancang untuk akurasi tempat tidur panjang—seperti sistem rem tekan tandem dari ADH Machine Tool, bagian dari portofolio berbasis CNC 100% yang dirancang untuk pembengkokan logam lembaran presisi tinggi dan otomatisasi. Sistem ini menerapkan gaya sinkron di seluruh panjang yang diperluas tanpa menyebabkan puntiran, menghasilkan konsistensi yang sangat sulit dicapai dalam pengaturan hidrolik DIY murni.

Batang torsi mekanis vs. katup proporsional: Apa yang realistis untuk dicapai di bengkel rumahan?

Sistem CNC servo-hidrolik industri menggunakan katup solenoid proporsional dan skala kaca linear untuk mengatur aliran silinder hingga 500 kali per detik. Mereka mengurangi konsumsi energi sebesar 25 % dan menjaga kesejajaran sempurna. Katup proporsional dapat dibeli dan dihubungkan ke Arduino, tetapi memprogram loop PID untuk menyeimbangkan 40 ton minyak bertekanan secara waktu nyata adalah pekerjaan yang sangat berbahaya. Jika kode Anda tertinggal hanya lima puluh milidetik selama tekukan berat, satu sisi akan terus maju sementara sisi lainnya berhenti. Puntiran seperti pisau guillotine yang dihasilkan dapat merobek jalur ram yang telah dikerjakan dengan presisi dari pelat samping.

Untuk alasan ini, mesin NC industri lama—dan pembuat bengkel rumahan berpengalaman—mengandalkan batang torsi mekanis besar.

Tabung torsi baja besar secara mekanis menghubungkan sisi kiri dan kanan ram melalui lengan tuas. Jika silinder kiri mencoba bergerak lebih cepat daripada yang kanan, batang torsi menahan dan mentransfer beban mekanis, memaksa kedua sisi turun bersamaan. Ini adalah metode sinkronisasi analog yang menggunakan kekuatan kasar.

Kompensasi aliran mekanis menggunakan batang torsi adalah satu-satunya metode andalan berteknologi rendah untuk menjaga kerataan ram tanpa bergantung pada perangkat lunak yang sempurna. Namun, bahkan batang torsi yang kuat hanya dapat mengoreksi ketidakseimbangan kecil, yang membawa kita pada fluida itu sendiri. Apa yang terjadi jika silinder-silinder itu menerima tekanan minyak yang tidak sama langsung dari pompa?

Saluran untuk tekanan yang seimbang: Mengapa sambungan "Y-fitting" sederhana membuat ram menjadi miring

Fluida mengikuti jalur dengan hambatan paling kecil. Jika Anda mengalirkan satu selang bertekanan tinggi dari pompa ke sambungan Y kuningan sederhana dan membaginya ke dua silinder, Anda berasumsi bahwa kedua silinder memiliki gesekan internal yang identik—dan mempertaruhkan mesin Anda pada asumsi tersebut.

Kenyataannya tidak pernah demikian.

Satu silinder hampir selalu memiliki segel piston yang sedikit lebih rapat atau goresan kecil di lubangnya. Sambungan Y tidak mengimbangi hal ini; ia mengarahkan minyak ke silinder mana pun yang bergerak lebih mudah. Silinder "cepat" akan turun dengan cepat, menyentuh benda kerja, dan berhenti. Hanya setelah itu tekanan akan meningkat cukup tinggi untuk mendorong silinder "lambat" ke bawah. Pada dasarnya, Anda menekuk baja dengan satu sisi mesin sambil memaksa batang torsi menyerap gaya puntir yang signifikan hingga akhirnya lelah. Untuk mengatasinya secara mekanis, pembuat logam berpengalaman menggunakan pembagi aliran putar—perangkat hidrolik bergear yang secara fisik membagi minyak masuk ke dua volume yang benar-benar sama, terlepas dari tekanan atau gesekan hilir. Ini menyelaraskan perilaku fluida dengan kenyataan mekanis.

Pemeriksaan Dial Indicator: Pasang alas magnet Anda di tempat tidur, posisikan ujung indikator di bawah salah satu ujung ram, dan aktifkan hidrolik hingga mencapai tonase penuh melawan dies bawah. Ulangi proses pada sisi berlawanan. Jika perbedaannya melebihi 0,005 inci, aliran Anda tidak seimbang dan rangka sedang melintir. Setelah gaya kasar disinkronkan secara mekanis dan bergerak sejajar sempurna, bagaimana Anda menginstruksikan mesin ini agar berhenti tepat pada kedalaman yang benar?

Menutup Lingkaran: Mengintegrasikan Otak CNC dengan Daya Tekanan Tinggi

Pemasangan encoder linear: Apakah Anda mengukur gerakan ram yang sebenarnya atau sekadar defleksi rangka?

Pertimbangkan sebuah press brake komersial 1 TP4T150.000. Anda tidak akan melihat skala kaca linear terpasang langsung pada pelat samping besar penahan beban. Sebaliknya, skala itu dipasang pada rangka C yang sepenuhnya independen dan terisolasi, yang hanya dibaut ke tempat tidur bawah, mengambang bebas di samping struktur atas. Mengapa mengisolasi sensor pada mesin yang dibuat dari pelat baja dua inci? Karena di bawah tekanan hidrolik 50 ton, bahkan baja setebal dua inci pun melengkung. Jika Anda menempelkan kepala baca encoder linear ke ram yang bergerak dan memasang skalanya langsung ke pelat samping penahan beban, Anda memberikan informasi palsu ke komputer. Saat tonase meningkat dan pelat samping meregang ke atas sebesar dua puluh seperseribu inci, skala encoder bergerak bersamanya. Sistem CNC menafsirkan hal ini seolah-olah punch belum mencapai kedalaman yang diprogram.

Perangkat lunak tidak mengenali bahwa rangka sedang meregang; ia hanya melihat angka yang tidak cocok.

Perangkat lunak itu akan menggerakkan punch langsung menembus dies bawah sambil mencoba mencapai dimensi yang secara fisik bergeser menjauh. Dengan memasang skala encoder pada rangka referensi yang terisolasi dan hanya terhubung ke dies bawah yang tetap, serta menempelkan kepala baca ke pemegang punch, sensor mengukur jarak sebenarnya antara perkakas. Rangka utama bisa melentur, memutar, atau berderit, tetapi CNC hanya merespons jarak udara yang nyata. Jika rangka melengkung sebesar sepuluh seperseribu, pengendali mendeteksi punch berhenti dan secara dinamis memerintahkan katup proporsional untuk bergerak sepuluh seperseribu lebih dalam. Tetapi apa yang terjadi ketika komputer mengeluarkan perintah gerak itu ke motor yang tidak cukup kuat untuk melaksanakannya?

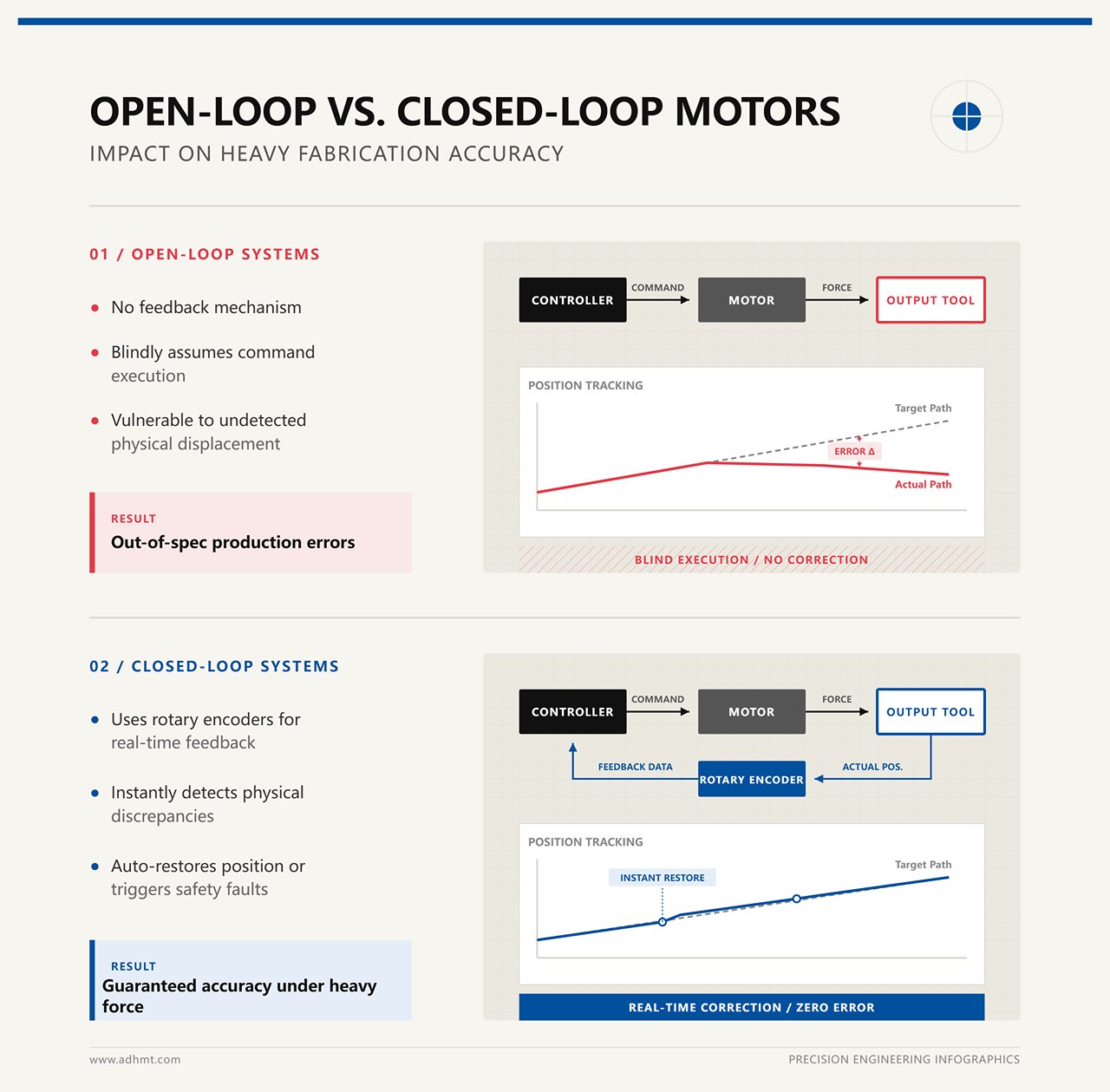

Kit stepper open-loop vs. sistem closed-loop: Kapan perbedaan ini menentukan akurasi?

Saya pernah melihat seorang magang menggeser lembar baja AR400 setebal 3/8 inci seberat 150 pon ke dalam sistem backgauge baru yang digerakkan oleh motor stepper open-loop murah. Ia membenturkan pelat itu ke jari penahan untuk mengkuadratkan posisinya. Benturan tersebut secara fisik memutar balik poros motor stepper sekitar seperempat putaran. Namun, sistem open-loop tidak memiliki umpan balik. Pengendali telah mengirim tepat 1.000 pulsa untuk memindahkan gauge ke posisi dua inci dan menganggap motor melakukannya. Ia tidak menyadari bahwa gaya fisik di lantai bengkel baru saja memindahkannya. Saat ram turun, flange keluar dari spesifikasi sebesar seperenam belas inci.

Inilah saat di mana "loop" dalam closed-loop menjadi sangat penting.

Stepper atau servo motor closed-loop mencakup sebuah rotary encoder yang dipasang langsung pada poros ekornya. Jika sebuah pelat berat menghantam backgauge dan menggesernya dari posisi, encoder segera melaporkan perbedaan tersebut ke drive amplifier. Drive dengan cepat memasok arus maksimum ke kumparan untuk melawan dan mengembalikan posisi yang diperintahkan, atau, jika hambatan mekanis terlalu parah, ia mengeluarkan kode kesalahan dan menghentikan mesin. Dalam fabrikasi berat, elektronik Anda harus mendeteksi saat mereka kehilangan pertarungan fisik. Jika motor cukup cerdas untuk berhenti ketika masalah muncul, mengapa fail-safe fisik masih diperlukan?

Merancang E-stop berkabel langsung: Apa yang terjadi ketika kode memerintahkan ram untuk melintasi die?

Bayangkan seorang pembuat di bengkel rumahan yang percaya bahwa ia telah mengatasi hukum fisika. Ia memiliki stepper NEMA 34 closed-loop, kontroler layar sentuh baru, dan skrip Python khusus untuk mengendalikan backgauge. Ia menekan pedal kaki, katup proporsional terbuka, dan 3.000 PSI fluida hidrolik mulai menggerakkan ram ke bawah. Tiba-tiba, layar sentuh membeku. Kakinya terangkat dari pedal, namun loop perangkat lunak yang bertanggung jawab menutup katup terhenti dalam sistem operasi yang membeku. Ram tetap bergerak turun. Jika tombol Emergency Stop Anda hanya dihubungkan ke pin input digital pada breakout board, menekannya tidak menghasilkan apa-apa karena prosesor yang memantau pin tersebut tidak lagi berfungsi.

Kode bersifat nasihat; rangkaian yang terputus adalah hukum fisik mutlak.

E-stop industri berat yang asli adalah rangkaian listrik berkabel langsung, biasanya tertutup, yang secara langsung memasok tegangan kumparan ke katup arah hidrolik Anda. Saat Anda menekan tombol jamur merah itu, secara fisik ia memutus jalur tembaga. Daya ke solenoid katup segera hilang. Pegas mekanis di dalam katup kemudian mengembalikan spool ke posisi tengah, mengarahkan semua tekanan hidrolik langsung ke tangki. Mesin berhenti bukan karena komputer memerintahkannya, tetapi karena prinsip listrik dan dinamika fluida tidak memberikan alternatif.

Pemeriksaan Dial Indicator: Dengan mesin menyala dan ram tergantung, tekan E-stop berkabel langsung. Posisikan indikator Anda di bawah ram dan pastikan tidak ada drift. Jika ram merayap ke bawah, katup tidak sepenuhnya membuang ke tangki, dan fail-safe Anda gagal. Setelah otak diamankan oleh kekuatan fisik, bagaimana kita menunjukkan bahwa kerangka besi ini sebenarnya dapat menahan tonase?

Batas Defleksi: Pemasangan dan Mengenali Batasan Bengkel

Anda telah menghubungkan kontroler closed-loop yang tepat, memasang E-stop berkabel langsung, dan mengeluarkan udara dari hidrolik. Pada titik ini, pembuat di bengkel rumahan sering berhenti, membuka bir, dan berasumsi mesin siap produksi. Namun perangkat lunak dan dinamika fluida hanyalah sistem saraf dan otot. Rangkanya adalah baja, dan baja tidak sepenuhnya kaku. Setiap press brake—dari folder meja hingga Cincinnati 1.000 ton—pada dasarnya adalah pegas baja besar. Setiap ton gaya hidrolik yang digunakan untuk membengkokkan benda kerja sekaligus mencoba menarik rangka mesin terpisah. Jika Anda tidak memetakan secara tepat bagaimana pegas unik Anda meregang di bawah beban, kontroler layar sentuh mengkilap Anda hanya merekam kegagalan Anda dalam resolusi tinggi.

Pengujian Beban Bertahap: Memverifikasi Paralelisme Sebelum Mempercayai Tonase Penuh

Anda tidak memulai commissioning press brake baru dengan menempatkan pelat setengah inci di tengah dan menginjak pedal. Itu adalah cara untuk menemukan kelemahan tersembunyi dengan merobek mesin secara kasar. Sebaliknya, mulailah dengan lembaran tipis, amati perilaku ram saat tonase meningkat.

Membengkokkan bracket kecil secara off-center menciptakan beban eksentrik. Silinder hidrolik yang paling dekat dengan benda kerja menanggung sebagian besar beban, sementara silinder yang jauh memberikan kontribusi lebih sedikit. Jika rangka Anda tidak memiliki kekakuan torsi yang memadai untuk menahan stres asimetris ini, ram akan mengalami puntiran seperti guillotine, turun lebih jauh di sisi yang diberi beban dan mengikat gibs. Anda harus memastikan sinkronisasi mekanis Anda—baik batang torsi besar atau sistem leveling CNC dengan dua skala—dapat mempertahankan paralelisme ram di bawah beban off-center yang meningkat.

Pekerjaan las terburu-buru “tack-and-pray” pada panduan ram akan segera terlihat di sini.

Jika ram memutar bahkan dua puluh ribu inci selama pembengkokan off-center ringan, peningkatan ke tonase penuh akan mengikat silinder dan merusak seal batang. Anda perlu memetakan defleksi ini secara bertahap, mencatat seberapa banyak rangka meregang dan seberapa banyak ram miring pada lima ton, sepuluh ton, dan dua puluh ton.

Pemeriksaan Dial Indicator: Pasang magnetic base di bed bawah dan posisikan ujung indikator terhadap tepi bawah ram. Lakukan dry run dengan tekanan operasi, sepenuhnya menekan silinder hingga bawah. Jika jarum bergerak lebih dari 0,005 inci keluar dari paralel dari kiri ke kanan, leveling mekanis Anda terganggu dan harus dishim atau disesuaikan sebelum membengkokkan baja sebenarnya.

Jika pengukuran Anda melebihi toleransi dan shimming berulang tetap gagal memperbaiki masalah, mungkin saatnya mempertimbangkan apakah sistem CNC yang dibuat khusus adalah jalur yang lebih andal. ADH Machine Tool mengembangkan solusi press brake dan sheet metal berbasis CNC penuh, didukung investasi R&D berkelanjutan untuk memastikan kekakuan rangka, kontrol paralelisme, dan kompensasi cerdas di bawah beban. Untuk diskusi teknis, penawaran, atau tinjauan kelayakan berdasarkan tonase dan panjang bend yang Anda perlukan, Anda dapat menghubungi tim teknik ADH untuk menilai alternatif profesional yang direkayasa.

Masalah crowning: Bisakah Anda benar-benar menyhim bed DIY untuk membengkokkan secara akurat sepanjang empat kaki?

Setelah memastikan ram turun secara paralel, Anda akan mencoba bend penuh pertama. Anda akan menempatkan potongan empat kaki dari lembaran 10-gauge ke dalam V-die, melakukan bend, dan menghasilkan potongan logam berbentuk kano. Ujung-ujungnya akan dibengkokkan hingga tepat 90 derajat, sementara bagian tengahnya mengukur 94 derajat.

Hal ini terjadi karena silinder hidrolik menerapkan gaya di ujung-ujung ekstrem ram, sementara bed didukung oleh rangka samping. Di bawah tonase tinggi, baik ram maupun bed melengkung menjauh satu sama lain di tengah. Mesin pabrik mengatasi ini dengan sistem crowning yang dapat disesuaikan—wedges mekanis di bed bawah yang sengaja melengkungkan die bawah ke atas untuk bertemu ram yang melengkung. Di bengkel rumahan, solusi DIY umum adalah menyisipkan strip kertas, karton, atau lembaran logam di bawah tengah die bawah untuk menaikkannya.

Shim manual menciptakan ilusi kontrol.

Ini mungkin bekerja sempurna untuk potongan 10-gauge tertentu. Namun, ketika Anda beralih ke ketebalan material, paduan, atau bukaan V-die yang berbeda, tonase yang dibutuhkan berubah. Saat tonase berubah, kurva defleksi dari struktur baja Anda juga berubah, dan shim kertas yang Anda letakkan dengan hati-hati menjadi sepenuhnya dengan ketebalan yang salah. Anda tidak bisa menyetel secara manual tempat tidur DIY agar mampu membengkokkan secara akurat sepanjang empat kaki untuk setiap pekerjaan. Anda harus menerima bahwa mesin Anda memiliki kurva defleksi tetap, dan tanpa sistem crowning aktif, presisi Anda benar-benar dibatasi oleh kekakuan fisik baja yang Anda las.

Perubahan tonase: Mengapa mengejar derajat bengkok terakhir pada akhirnya akan memecahkan pelat samping Anda

Di sinilah operator yang belum berpengalaman merusak mesinnya sendiri. Anda ingin bengkok 90 derajat, tetapi bagian tengahnya mengukur 92 derajat karena rangka melengkung. Perangkat lunak menunjukkan ram berada pada kedalaman yang benar, namun bagian fisik tetap kurang bengkok. Jadi Anda menimpa kedalaman dan memerintahkan CNC untuk mendorong punch sepuluh ribu bagian lebih dalam.

Mesin mengerang, tekanan melonjak, dan bengkok mencapai 91 derajat. Anda hampir sampai. Anda memerintahkan untuk masuk sepuluh ribu bagian lebih dalam lagi.

Pada kenyataannya, Anda sedang menyentuhkan tooling hingga mentok dan menekan hidrolik sampai batas struktural rangka Anda. Anda tidak lagi membengkokkan benda kerja; Anda menggunakannya sebagai tumpuan untuk memaksa pelat samping terpisah. Inilah yang disebut perubahan tonase. Anda mengejar derajat bengkok terakhir dengan memberi tekanan hidrolik yang meningkat secara eksponensial ke struktur mekanis yang sudah mencapai batas kekakuannya.

Tanda seorang pembuat yang berpengalaman adalah mengetahui kapan harus berhenti mendorong mesin. Ketika rangka melengkung dan bengkok tidak dapat menutup, Anda tidak meningkatkan tekanan. Anda memperbesar bukaan V-die untuk mengurangi tonase yang diperlukan, atau Anda menerima bahwa membengkokkan pelat berat sepanjang empat kaki melebihi batas bengkel. Press brake yang andal bukanlah yang bisa membengkokkan apa pun; tetapi yang operatornya mengetahui dengan tepat di mana pegas baja berhenti kembali.
