Memahami Anatomi Mesin: Bagaimana Mengenal Komponen Anda Mencegah Waktu Henti yang Mahal

Ini adalah kelalaian yang mahal. Ketika pengembalian ram mesin pemotong menjadi berisik atau lambat, asumsi default sering kali adalah pompa hidrolik yang gagal—namun lebih sering, masalah sebenarnya hanyalah ketidakseimbangan tekanan nitrogen. Mesin pemotong hidrolik jauh lebih dari sekadar “sepasang gunting raksasa”; ini adalah sistem yang disetel dengan sangat halus yang memanfaatkan dinamika fluida untuk mengatasi kekuatan luluh logam. Mengetahui desain spesifik mesin Anda—apakah itu Swing Beam (berputar di sekitar poros) Guillotine (bergerak vertikal sepanjang rel)—mengubah pemecahan masalah dari tebakan coba-coba menjadi daftar periksa yang jelas dan metodis. Untuk detail lebih lanjut tentang model tertentu, jelajahi Mesin Pemotong Ayun dan Mesin Pemotong Guillotine opsi.

Ambil desain Swing Beam sebagai contoh: desain ini bergantung pada satu titik poros. Seiring waktu, keausan pada bantalan di poros tersebut mengubah celah pisau, menghasilkan tepi potongan kasar dan bergerigi tak peduli seberapa tajam pisaunya. Sebaliknya, mesin, Guillotine menyediakan kekakuan struktural yang lebih besar dan menggunakan pisau persegi empat sisi—namun presisinya sangat bergantung pada kondisi rel pemandu vertikal. Sama pentingnya adalah pengukur belakang, yang berfungsi sebagai “penjaga gawang” akurasi pemotongan. Meskipun banyak operator menyalahkan motor servo atas panjang potongan yang tidak konsisten, masalahnya biasanya mekanis: benturan berulang dari pelat berat melonggarkan baut yang mengikat sekrup bola, menciptakan kelonggaran fisik yang tidak dapat dihapus oleh kalibrasi perangkat lunak apa pun.

Melihat Lebih Jauh dari "Rusak": Mengidentifikasi Akar Masalah Secara Akurat

Ketika operator mengatakan mesin "tidak berfungsi", petunjuk dari suara dan suhu dapat menuntun Anda ke sumber kerusakan yang tepat—sering kali bahkan sebelum alat apa pun menyentuh mesin.

• Suara Ketukan: Jika Anda mendengar bunyi keras "klunk" atau "dentuman" di dekat bagian atas langkah pengembalian, hentikan pemeriksaan pada sistem hidrolik terlebih dahulu. Kemungkinan Silinder Pengembalian Nitrogen terlalu bertekanan. Silinder-silinder ini menyeimbangkan bobot ram; ketika tekanan melebihi 4–5 MPa, yang direkomendasikan, ram menghantam pusat secara paksa. Di sisi lain, jika gerakan balik lambat atau tersendat, tekanan nitrogen kemungkinan terlalu rendah untuk mengatasi gravitasi dan gesekan.
• Tidak Ada Pembentukan Tekanan: Jika motor berputar tetapi tekanan tidak pernah terbentuk, kemungkinan penyebabnya adalah Katup Pelepas Tekanan atau Katup Kartrid. Sebuah fragmen kecil logam atau sedikit kontaminan dapat menyangkut inti katup dalam posisi terbuka, mengalirkan oli langsung kembali ke tangki tanpa melakukan pekerjaan apa pun. Indikator jelas dari kerusakan ini adalah peningkatan cepat suhu oli di dekat blok katup.
• Potongan "Memudar": Jika mesin mulai memotong dengan bersih tetapi secara bertahap melemah saat terus beroperasi, periksa Akumulator. Unit ini menyerap denyutan hidrolik untuk mempertahankan konsistensi tekanan. Kantung internal yang pecah atau bocor memungkinkan nitrogen keluar, menyebabkan sistem kehilangan kemampuan menangani beban puncak. "Kejutan hidrolik" yang dihasilkan dapat menyebabkan keretakan pada sambungan atau kerusakan pada sambungan pipa seiring waktu.

Untuk referensi tambahan komponen hidrolik dan spesifikasi model, jelajahi Mesin Pemotong Guillotine tata letak sistem untuk lebih memahami integrasi katup dan desain kinerjanya.

Bagaimana Kekakuan Mekanis Mengatur Presisi Pemotongan

Operator sering mengaitkan kinerja pemotongan yang buruk dengan pisau tumpul dan buru-buru menajamkannya kembali, tanpa menyadari bahwa penyebab utamanya mungkin rangka mesin itu sendiri yang melentur di bawah beban. Selama proses pemotongan geser, pelat memberikan gaya pemisahan vertikal sekaligus dorongan horizontal—umumnya sekitar 30% dari beban vertikal.

Gaya horizontal ini mendorong pisau atas dan bawah menjauh. Jika tenggorokan mesin tidak diperkuat dengan baik, rangka akan mengalami Defleksi Tenggorokan—efek “menganga” sementara. Saat tenggorokan terbuka di bawah tekanan, celah pisau meningkat secara dinamis selama langkah pemotongan. Hal ini menghasilkan potongan bersih di ujung lembaran tetapi membuat bagian tengahnya kasar, robek, dan meninggalkan burr yang jelas.

Demikian pula, ram mengalami Defleksi Cekung. Analisis elemen hingga mengungkapkan bahwa di bawah beban berat, bagian tengah ram atas dapat melengkung ke atas sebesar 0,6mm hingga 1mm, memperlebar celah potong di tengah dibandingkan dengan di ujung. Mesin pemotong guillotine kelas atas mengatasi hal ini dengan mekanisme mahkota atau sudut kemiringan yang dapat disesuaikan (0,5°–2,5°), memungkinkan operator menyeimbangkan gaya potong terhadap puntiran dan lengkungan material. Tanpa kekakuan yang memadai, bahkan pisau yang paling tajam pun tidak dapat menjamin tepi yang benar-benar siku. Mesin seperti Mesin Pemotong Ayun sering menggunakan rangka rancangan khusus untuk mengurangi deformasi tersebut.

Rangka dan Tempat Tidur: Menjaga Stabilitas di Bawah Gaya Lebih dari 100 Ton

Banyak operator secara keliru menganggap rangka dari gunting hidrolik tidak lebih dari kerangka pasif — sebuah penyangga untuk menopang sistem hidrolik dan pisau. Kesalahpahaman ini menyebabkan hasil potongan yang tidak konsisten dan kelelahan mesin yang prematur. Sebenarnya, rangka adalah sebuah sistem anti-defleksi, yang dirancang untuk menahan dan mendistribusikan ulang beban mekanis yang kompleks selama operasi. Skema rekayasa terperinci untuk keduanya Mesin Pemotong Ayun dan Mesin Pemotong Guillotine menunjukkan bagaimana penyesuaian desain secara langsung mengurangi pembukaan rahang dan tegangan pada rangka.

Saat pisau atas turun, mesin menahan lebih dari sekadar tekanan vertikal. Untuk setiap ton gaya potong ke bawah, fisika memberikan gaya pemisahan horizontal, yang biasanya sebesar 25% hingga 30% dari total. Pada gunting 100 ton, ini setara dengan kira-kira 30 ton gaya horizontal yang berusaha mencungkil ram atas dan tempat tidur bawah agar terpisah.

Masalah ini disebut "efek "Pembukaan Rahang". Ketika rangka tidak memiliki kekakuan yang memadai, tenggorokan mesin secara efektif terbuka saat pemotongan. Bahkan deformasi mikroskopis dapat berdampak buruk pada presisi. Celah pisau yang telah dikalibrasi dengan hati-hati sebesar 0,05 mm dapat tiba-tiba melebar menjadi 0,2 mm saat terbebani. Hasilnya bukan potongan bersih, tetapi tindakan sobekan yang meninggalkan gerinda kasar dan tepi bergulung. Selain itu, stabilitas seluruh sistem bergantung pada kualitas fondasinya. Jika tempat tidur tidak diratakan dengan level tukang mesin presisi (akurasi 0,02 mm/m), rangka akan tetap berada di bawah torsi internal secara terus-menerus. Saat gaya potong diterapkan pada rangka yang terpuntir, rel penuntun dapat macet dan pisau dapat pecah—tidak peduli seberapa tebal atau kuat struktur baja tersebut tampak.

Rangka Jenis Gap vs. Guillotine: Aksesibilitas vs. Kekakuan

Ketika memilih mesin atau memecahkan masalah kinerja, faktor krusial adalah desain rangka—terutama konfigurasi dinding sampingnya. Dalam praktik industri, ini secara umum dikategorikan sebagai Jenis Gap (Rangka C) atau Tertutup (Rangka Kotak) konstruksi.

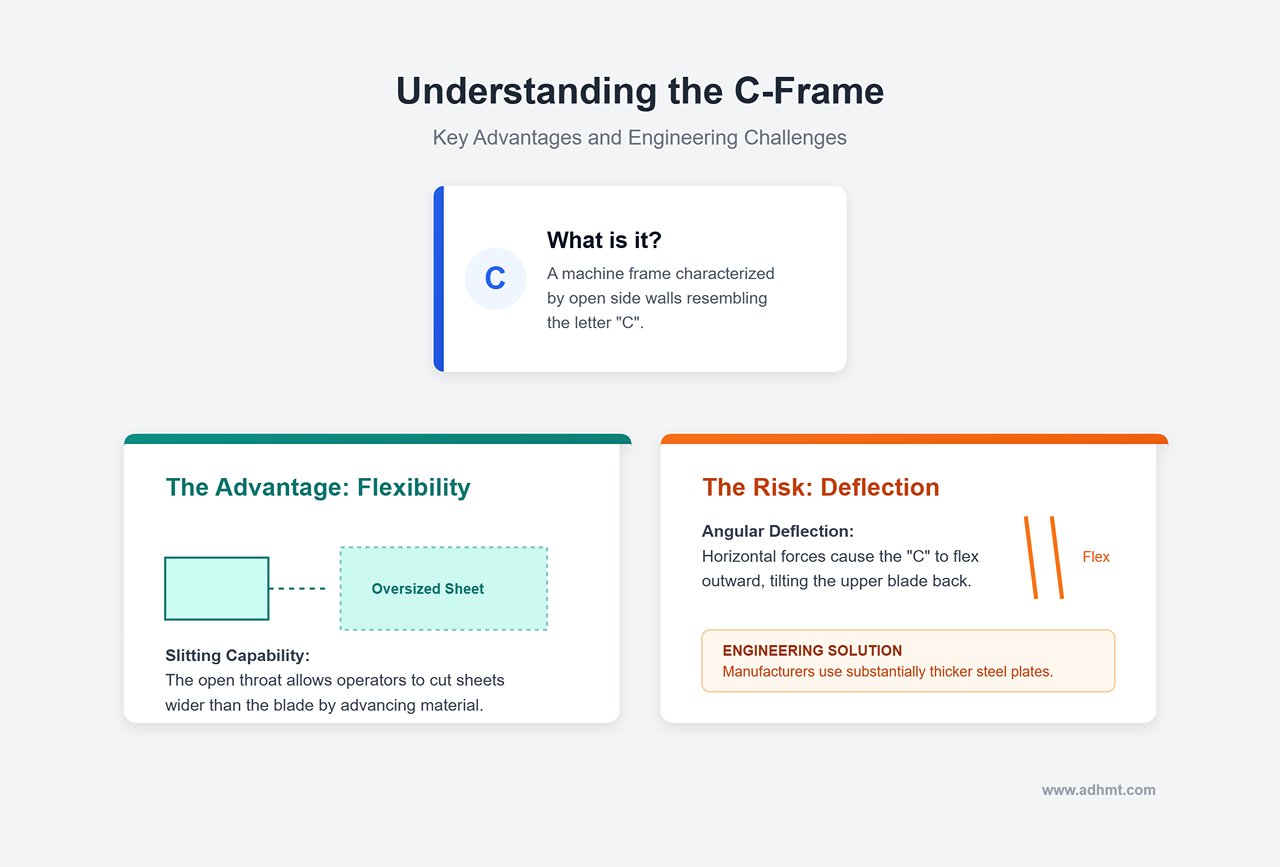

Sistem ini Jenis Gap atau Rangka C dikenal dengan dinding samping terbuka yang membentuk bentuk mirip huruf “C.”

• Keuntungannya: Kekuatan utamanya terletak pada fleksibilitasnya. Tenggorokan terbuka memungkinkan operasi pemotongan membujur, memungkinkan operator memotong lembaran yang lebih lebar dari panjang bilah dengan menggeser material secara bertahap melalui sisi terbuka.
• Risiko Defleksi: Kompromi strukturalnya adalah defleksi sudut. Karena adanya gaya pemisahan horizontal, bentuk “C” terbuka cenderung melengkung keluar, menyebabkan bilah atas sedikit miring ke belakang. Untuk mengatasi efek ini, produsen harus menggunakan pelat baja yang jauh lebih tebal untuk dinding samping.

Sistem ini Rangka Tertutup atau Rangka Kotak desain—umumnya digunakan pada mesin potong guillotine tugas berat—memiliki dinding samping yang sepenuhnya tertutup, membentuk lingkaran tertutup mirip huruf “O.”

• Keuntungannya: Konfigurasi ini memberikan kekakuan yang luar biasa. Karena balok atas dan bawah terkunci dalam struktur yang berkesinambungan, efek "Pembukaan Rahang" hampir sepenuhnya dihilangkan. Meskipun rangka mungkin mengalami pemanjangan vertikal yang sangat kecil saat diberi beban, perpindahan horizontal hampir tidak ada. Hasilnya, umur bilah pada mesin rangka kotak biasanya meningkat sebesar 20% hingga 30%, karena sudut pemotongan tetap sangat stabil.
• Keterbatasan: Rangka tertutup membatasi lebar kerja sesuai dengan panjang bilah—membuatnya tidak mungkin memotong material yang lebih lebar dari kapasitas mesin.

Catatan: Jangan mengira konfigurasi rangka sama dengan gerakan bilah. Meskipun istilah “Guillotine” umum digunakan untuk menggambarkan gerakan vertikal bilah, guillotine tugas berat yang sesungguhnya dibedakan dengan konstruksi Rangka Kotak—dirancang untuk menangani ketebalan pelat lebih dari 12 mm dengan kekakuan luar biasa.

Kedalaman Tenggorokan: Faktor Utama dalam Batasan Ukuran Lembaran

Pada mesin rangka C, “Kedalaman Tenggorokan” adalah spesifikasi penting namun sering disalahpahami. Hal ini tidak menentukan ukuran maksimum lembaran yang bisa diletakkan di meja; melainkan, ini mendefinisikan lebar maksimum strip yang bisa dipotong membujur secara berkelanjutan tanpa berhenti.

Sebagai contoh, mesin dengan kedalaman tenggorokan 500 mm dapat memotong strip hingga lebar 500 mm dari lembaran dengan panjang hampir tidak terbatas. Namun, banyak pembeli menginginkan tenggorokan lebih dalam—750 mm atau bahkan 1000 mm—tanpa menyadari dampak signifikan yang ditimbulkan terhadap kekakuan struktur mesin.

Seiring bertambahnya kedalaman tenggorokan, lengan tuas rangka C juga menjadi lebih panjang. Untuk mempertahankan ketahanan terhadap defleksi yang setara, mesin dengan tenggorokan lebih dalam memerlukan penguatan substansial—biasanya dilakukan melalui penambahan rusuk luar yang tebal atau pelat samping yang lebih tebal. Tanpa peningkatan struktural ini, mesin akan mengalami jarak bebas bilah yang tidak merata, memotong terlalu tipis di tepi dan merobek material di bagian tengah.

Meja Kerja dan Transfer Bola: Meminimalkan Gesekan dan Kerusakan Permukaan

Sementara rangka menahan defleksi mekanis, peran meja kerja adalah untuk meminimalkan gesekan. Sebagai titik kontak pertama material, kondisi meja secara langsung memengaruhi hasil akhir permukaan dan tampilan keseluruhan dari bagian yang dipotong.

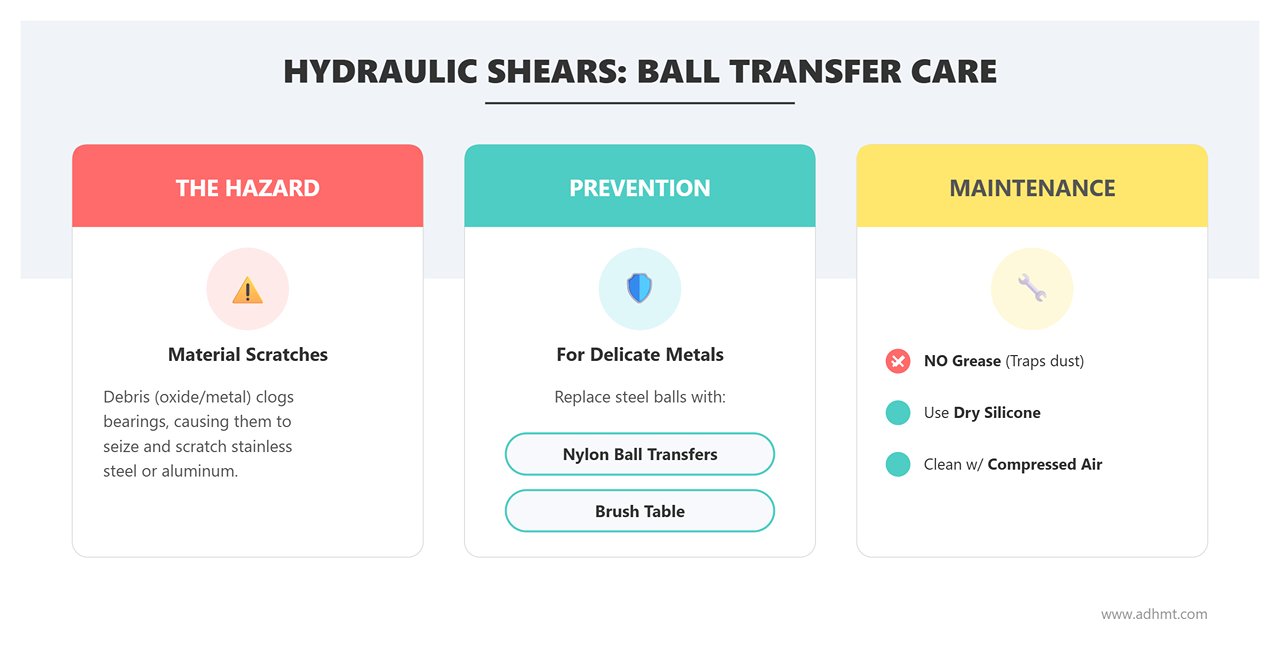

Gunting hidrolik modern dilengkapi dengan Transfer Bola—bearing kecil berbentuk bola yang tertanam di meja—untuk memungkinkan pelat berat meluncur dengan mudah dengan usaha minimal. Namun, jika tidak dirawat dengan baik, komponen yang bermanfaat ini dapat dengan cepat menjadi masalah.

• Bahaya Goresan: Dalam kondisi industri, transfer bola sering kali mengumpulkan debu oksida dan partikel logam. Ketika kotoran ini menumpuk di dalam rumahnya, bola bisa macet. Transfer bola yang macet berhenti berfungsi sebagai bearing dan secara efektif berubah menjadi pena baja yang mengeras. Menggeser lembaran baja tahan karat atau aluminium yang bersih di atasnya akan meninggalkan goresan dalam permanen atau “tanda saksi”.”
• Pencegahan: Saat menangani material yang rapuh seperti aluminium lunak atau baja tahan karat yang dipoles, bola baja standar harus diganti dengan transfer bola nilon, atau meja sikat harus digunakan sebagai gantinya. Staf pemeliharaan tidak boleh mengoleskan grease, karena dapat menjebak debu dan kotoran; pelumas silikon kering atau pembersihan rutin dengan udara bertekanan jauh lebih efektif.

Akhirnya, Lengan Penyiku pada meja berfungsi sebagai tolok ukur untuk mempertahankan potongan yang benar-benar tegak lurus. Operator sering membenturkan lembaran berat ke arahnya untuk mendapatkan posisi yang tepat—kebiasaan yang, seiring waktu, dapat mengendurkan baut pemasangan atau membuat lengan sedikit keluar dari posisi tegak lurus. Presisi pada komponen ini harus selalu diverifikasi menggunakan Metode 3-Potong: buat potongan awal, putar sampel 180 derajat, potong lagi, lalu periksa kesejajaran antara kedua ujungnya. Setiap penyimpangan menunjukkan bahwa lengan perlu disejajarkan kembali menggunakan baut eksentrik, bukan dengan penyesuaian pukulan.

Rakitan Pemotongan: Ram dan Pisau

Jika sistem hidrolik merupakan jantung dari mesin pemotong geser, rakitan pemotongan berfungsi sebagai tangan terampilnya. Meskipun tenaga kuda dan tekanan hidrolik memberikan energi potensial mentah, geometri antara ram dan pisau yang menentukan presisi dan kebersihan setiap potongan. Pada tahap ini, proses berkembang dari sekadar memberi tekanan menjadi mengelola fisika rumit dari mekanika patahan.

Banyak operator secara keliru percaya bahwa tonase yang cukup saja sudah menjamin pemotongan yang efektif. Nyatanya, tonase hanya memastikan bahwa material terpisah; ini tidak menentukan apakah pemisahan tersebut menghasilkan tepi yang rapi dan persegi atau potongan limbah yang terdeformasi dan berburr. Struktur balok atas (ram) dan pemeliharaan presisi pada tepi pisau adalah faktor utama yang menentukan kualitas pemotongan.

Ram (Balok Atas): Desain Swing Beam vs. Guillotine

Konfigurasi ram jauh lebih dari sekadar keputusan struktural—ini mendefinisikan batas mekanis dari apa yang dapat dicapai mesin. Praktik industri berpusat pada dua arsitektur utama: Swing Beam dan Guillotine. Memahami nuansa antara desain ini sangat penting, karena mereka memengaruhi segalanya mulai dari umur pisau hingga presisi geometris dari produk jadi.

Mesin Pemotong Swing Beam beroperasi melalui gerakan berputar. Balok pisau atas dihubungkan dengan engsel di belakang mesin dan mengikuti jalur melengkung berbentuk busur saat turun. Sistem ini memanfaatkan geometri dan keuntungan mekanis alih-alih rakitan panduan linear yang rumit. Saat pisau turun, ia sedikit bergerak mundur, secara alami menghasilkan celah (sudut relief) antara pisau atas yang bergerak dan pisau bawah yang tetap.

Kekuatan utama dari desain swing beam terletak pada konstruksinya yang sederhana. Dengan komponen bergerak yang minimal dan tanpa rel panduan linear yang mudah aus, mesin ini sangat tahan lama dan membutuhkan sedikit perawatan. Namun, gerakan pemotongan berbasis busur memiliki keterbatasan yang nyata: sudut kemiringan tetap. Karena geometri ditentukan oleh titik poros, tidak ada kemampuan untuk menyetel sudut potong guna menyesuaikan ketebalan material berbeda atau untuk mengatasi puntiran saat bekerja dengan strip sempit. Intinya, ini adalah solusi tangguh tanpa basa-basi yang paling cocok untuk pemotongan volume tinggi dari pelat standar.

Mesin Pemotong Guillotine, di sisi lain, menggerakkan ram-nya dalam jalur vertikal sempurna yang dipandu oleh gibs dan rel presisi. Konfigurasi mekanis yang lebih canggih ini memisahkan sudut potong sepenuhnya dari gerakan pemotongan. Karena ram bergerak lurus ke bawah, mesin dapat menggunakan teknologi sudut kemiringan yang dapat diatur. Dengan kontrol hidrolik, operator dapat meningkatkan sudut kemiringan untuk memudahkan pemotongan pelat tebal dan mengurangi kebutuhan tenaga, atau menurunkannya hampir nol saat memotong strip tipis untuk meminimalkan distorsi.

Harga yang dibayar untuk akurasi guillotine ada pada tuntutan perawatannya. Gerakan vertikalnya sepenuhnya bergantung pada integritas rel panduan (gibs). Jika panduan ini aus secara tidak merata atau dilumasi secara tidak memadai, ram akan kehilangan ketegakan vertikalnya. Setelah tegak lurus terganggu, celah pisau menjadi tidak merata sepanjang potongan, mempercepat keausan pisau dan menyebabkan hasil potongan yang tidak konsisten serta sering tidak dapat diandalkan.

Konfigurasi Pisau: Perbandingan Pisau 2-Sisi dan 4-Sisi

Memilih antara desain swing beam dan guillotine berdampak langsung pada pisau—komponen habis pakai yang memainkan peran besar dalam biaya operasional jangka panjang. Banyak pembeli meremehkan seberapa besar geometri pisau ditentukan oleh gerakan ram, yang pada gilirannya memengaruhi efisiensi dan biaya sepanjang umur mesin.

Pisau 2-Sisi (Rombus atau Dasi Kupu) adalah standar untuk mesin pemotong swing beam. Karena ram mengikuti jalur melengkung, pisau persegi panjang biasa akan macet atau menyeret terhadap pisau bawah selama gerakan kembali. Untuk menghindari gangguan ini, pisau swing beam dirancang dengan profil relief yang khas—paling sering penampang berbentuk rombus. Desain ini memastikan celah tetapi membatasi penggunaan hanya pada dua sisi pemotongan. Setelah kedua sisi atas dan bawah aus, pisau harus diasah ulang atau diganti.

Pisau Empat-Sisi (Persegi Panjang) adalah keunggulan unik dari mesin pemotong gaya guillotine. Karena ram bergerak lurus naik turun, tidak ada risiko tumit pisau menyeret pisau bawah selama gerakan kembali. Hal ini memungkinkan penggunaan profil pisau persegi panjang sederhana, yang memberikan akses ke keempat sudut sebagai sisi pemotongan yang dapat digunakan.

Meskipun mesin guillotine umumnya memiliki harga awal yang lebih tinggi, pisau mereka menawarkan efisiensi biaya superior seiring waktu. Satu set pisau empat-sisi bertahan hampir dua kali lebih lama dibandingkan set pisau dua-sisi sebelum memerlukan penajaman profesional. Dalam operasi volume tinggi, masa pakai yang lebih lama pada komponen habis pakai ini dapat secara signifikan mengimbangi investasi awal mesin.

Celah Pisau: Penyesuaian yang Bertanggung Jawab atas 80 % Masalah Kualitas Pemotongan

Jika Anda masuk ke bengkel fabrikasi dan melihat sebuah mesin potong meninggalkan gerinda berat atau menghasilkan dentuman tajam dan keras saat memotong, kemungkinan besar celah pisau diatur secara tidak tepat. Celah pisau mengacu pada jarak horizontal antara pisau atas dan pisau bawah. Ini bukan penyangga keselamatan—ini adalah pengaturan presisi penting yang dirancang untuk memastikan garis patah pada logam bertemu tepat di tempat yang diinginkan.

Saat memotong logam, pisau hanya menembus sebagian dari material—umumnya sekitar 15–20% dari ketebalannya. Sisa potongan terjadi ketika retakan menyebar dari permukaan atas dan bawah menuju pusat. Celah yang tepat memastikan retakan tersebut berpotongan sempurna di tengah, menghasilkan pemisahan yang bersih dan efisien.

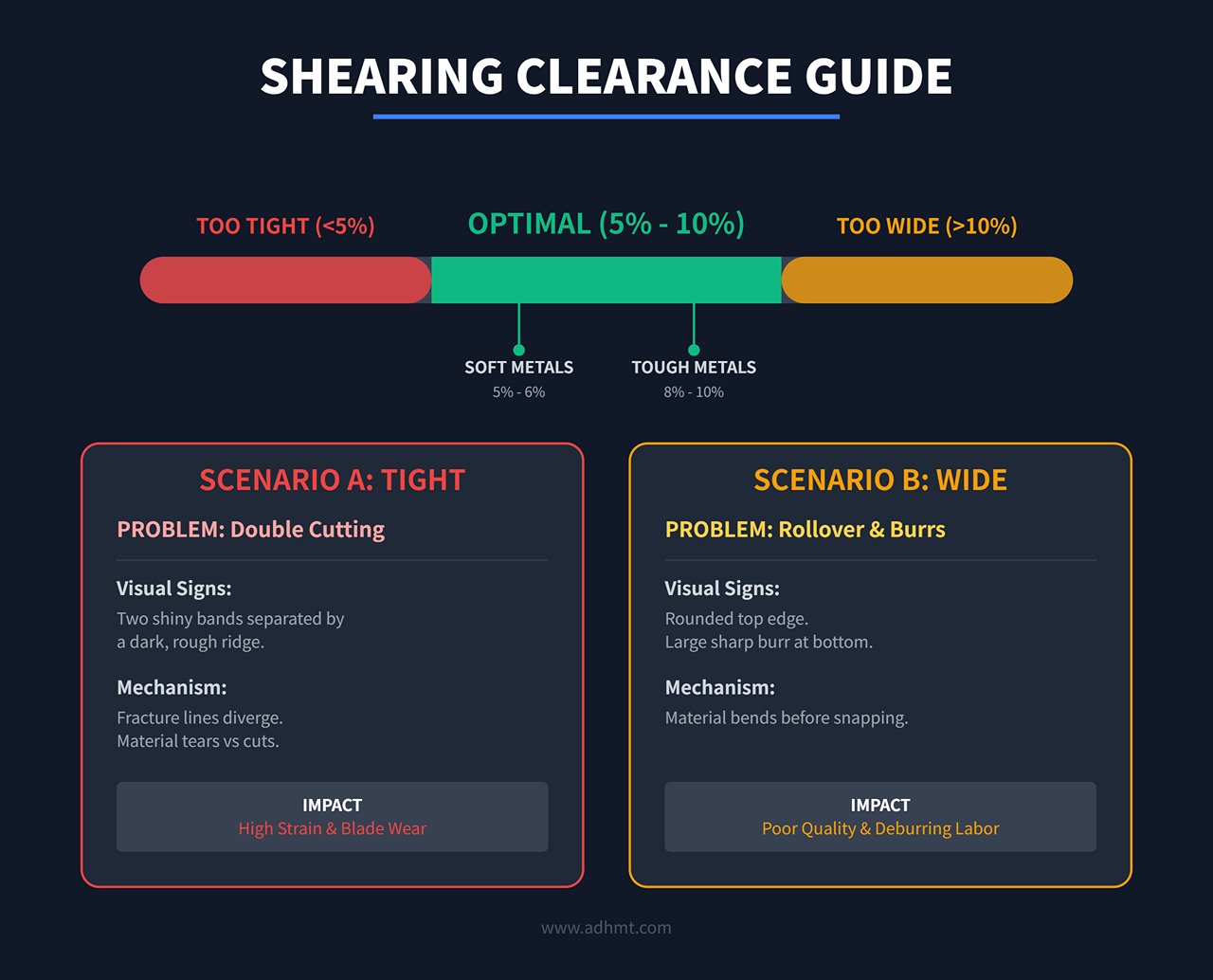

Celah Optimal biasanya diatur antara 5% dan 10% dari ketebalan material. Logam yang lebih lunak, seperti aluminium, mendapat manfaat dari celah yang lebih rapat dalam kisaran 5–6%, sedangkan material yang lebih keras seperti baja tahan karat memerlukan celah sedikit lebih besar yaitu 8–10% untuk mencapai patahan yang presisi dan bersih.

Jika celah terlalu rapat, garis patahan gagal bertemu dengan baik. Retakan dari atas dan bawah menyebar, memaksa mesin potong merobek sisa logam alih-alih memotongnya dengan bersih. Masalah ini—dikenal sebagai "secondary shear" atau "double cutting"—tampak sebagai dua pita mengkilap yang dipisahkan oleh jalur kasar gelap di sepanjang tepi potongan. Tidak hanya ini meningkatkan beban pada sistem hidrolik, tetapi juga mempercepat keausan pisau akibat gesekan berlebihan.

Jika celah terlalu lebar, material tidak terpotong bersih; sebaliknya, ia ditekan dan dibengkokkan di antara pisau sebelum akhirnya patah. Hal ini menghasilkan apa yang disebut “rollover” — tepi atas yang membulat — bersama dengan gerinda besar dan tajam di bagian bawah. Permukaan potongan akan tampak kasar dan miring, bukan lurus dan vertikal. Masalah ini menjadi salah satu sumber utama hambatan dalam proses selanjutnya, karena menghilangkan gerinda ini membuang banyak waktu tenaga kerja.

Kontrol Sudut Rake: Peran Penting dalam Pemotongan Strip Tipis vs Pelat Tebal

Sudut rake mengacu pada kemiringan pisau atas relatif terhadap meja potong, menentukan seberapa banyak pisau yang mengenai material pada waktu tertentu. Mengatur sudut ini adalah keseimbangan terus-menerus antara daya hidrolik yang tersedia dan kecenderungan material untuk berubah bentuk.

Dari sudut pandang fisika, meningkatkan sudut rake mengurangi gaya potong yang dibutuhkan. Dengan sudut yang lebih curam, efek “gunting” lebih kuat, sehingga pisau menangani bagian pelat yang lebih kecil dalam satu waktu. Hal ini memungkinkan mesin dengan kapasitas hidrolik lebih rendah memotong material yang lebih tebal. Namun, komprominya adalah peningkatan distorsi pada potongan.

Saat sudut rake meningkat, gaya lateral pada bagian sisa—bagian yang dipisahkan—juga meningkat. Hal ini menyebabkan tiga pola deformasi yang umum:

Saat memotong pelat tebal dan lebar, berat bagian sisa sering kali menetralkan distorsi, membuat sudut rake yang lebih tinggi dapat diterima. Namun, pada strip sempit—misalnya, strip 1 inci yang dipotong dari lembaran 10 kaki—sudut rake tinggi sangat merusak, karena gaya lateral akan memuntir strip menjadi spiral yang tidak dapat digunakan.

Pemotongan presisi membutuhkan kontrol sudut rake yang cermat. Untuk pekerjaan yang melibatkan strip sempit atau lembaran logam tipis (di bawah 3 mm), mesin dengan Kontrol Sudut Rake Variabel—umumnya adalah gunting guillotine—sangat penting. Menurunkan sudut rake menjadi di bawah 1 derajat meningkatkan gaya yang diperlukan tetapi menghilangkan beban lateral yang menyebabkan puntiran. Gunting swing beam dengan sudut rake tetap, sebaik apapun pembuatannya, tidak dapat menentang hukum fisika dalam mencapai potongan yang benar-benar rata dan sempit.

Sistem Tenaga Hidrolik: Bagaimana Gaya Dihasilkan dan Dikelola

Jika rangka mesin berfungsi sebagai kerangkanya, sistem hidrolik berfungsi sebagai jantung sekaligus sistem sarafnya. Berbeda dengan gunting mekanis yang memanfaatkan energi kinetik dari roda gila yang berputar untuk menghasilkan benturan cepat dan kuat, gunting hidrolik mengandalkan ketidakmampatan fluida untuk menyampaikan tekanan statis yang luar biasa besar. Perbedaan penting ini memungkinkan pengoperasian yang lebih halus dan aman dengan perlindungan beban berlebih bawaan—tetapi juga memindahkan fokus perawatan dari roda gigi dan kopling ke perilaku kompleks aliran fluida.

Operator sering mengira bahwa pompa hidrolik itu sendiri menghasilkan tekanan. Faktanya, tujuan utama pompa adalah menciptakan aliran. Tekanan hanya muncul ketika aliran tersebut menemui hambatan—baik itu pisau gunting yang memotong logam atau katup yang menghambat gerakan. Memahami prinsip dasar ini sangat penting, karena kondisi sistem hidrolik menentukan apakah mesin memotong dengan kelembutan mulus seperti pisau koki yang membelah mentega, atau memberikan benturan kasar bak palu.

Unit Tenaga: Sinergi Motor, Pompa, dan Tangki

Unit tenaga berfungsi sebagai pusat konversi di mana energi listrik diubah menjadi tenaga hidrolik. Sementara motor listrik menyediakan tenaga rotasi, sebagian besar masalah operasional berasal dari interaksi antara pompa dan tangki—dua komponen yang keseimbangannya yang rapuh menentukan efisiensi, keandalan, dan kebutuhan perawatan.

Penyebab Tersembunyi: Kavitasi Ketika pompa hidrolik rusak, masalah jarang terletak pada pompa itu sendiri. Penyebab utama kerusakan prematur adalah kavitasi, yang sering disalahartikan sebagai keausan normal. Kavitasi muncul melalui suara retakan khas—mirip popcorn meletup atau kerikil berputar di dalam pompa—yang disertai getaran selang yang intens.

Kavitasi terjadi ketika pompa kekurangan pasokan oli. Saluran hisap yang terhambat memaksa pompa menghasilkan vakum sedalam itu sehingga fluida hidrolik menguap pada suhu ruang, membentuk gelembung-gelembung kecil. Ketika gelembung ini masuk ke sisi bertekanan tinggi, mereka runtuh dengan hebat, mengikis permukaan logam internal pompa. Masalah yang mendasari paling sering adalah saringan hisap yang tersumbat atau, lebih umum, tutup ventilasi tangki yang tersumbat. Tanpa aliran udara yang memadai untuk menggantikan oli yang dipindahkan dengan udara, vakum terbentuk, memutus suplai dan membuat pompa kekurangan fluida. Pembersihan rutin tutup ventilasi setiap tahun adalah perlindungan yang jauh lebih efektif daripada sering mengganti unit pompa yang mahal.

Peran Pasif TangkiTangki—atau reservoir—hidrolik memiliki fungsi lebih dari sekadar menyimpan oli. Dalam mesin gunting yang dirancang dengan baik, ia berperan sebagai sistem pendingin sekaligus ruang pengendapan. Pelat baffle internal mengarahkan oli yang kembali melalui jalur kompleks, memaksa oli menempuh rute lebih panjang sebelum masuk kembali ke saluran hisap. Waktu tinggal yang lebih lama ini memiliki dua tujuan penting: memungkinkan gelembung udara yang terperangkap naik dan menghilang, dan memungkinkan kotoran lebih berat mengendap di dasar, sehingga menjauhkannya dari sirkuit hidrolik.

Blok Manifold: Otak Sistem untuk Mengarahkan Aliran Oli

Jika pompa menyuplai kekuatan, blok manifold menyediakan kecerdasannya. Ia menyalurkan fluida hidrolik ke aktuator yang tepat pada waktu yang tepat, mengoordinasikan urutan penjepitan, pemotongan, dan penarikan kembali. Mesin gunting modern menggunakan blok manifold terintegrasi kompak yang dilengkapi dengan katup kartrid, menghilangkan kebingungan pipa eksternal yang umum pada desain lama. Konfigurasi yang ramping ini mengurangi jumlah titik potensial kebocoran tetapi memerlukan pendekatan yang lebih terfokus untuk penelusuran masalah.

Logika Katup Solenoid Di inti manifold terdapat katup kontrol arah, paling sering berupa katup spool yang dioperasikan solenoid. Katup ini menentukan siklus operasi mesin. Gejala kegagalan yang umum terjadi ketika balok gunting tidak mau kembali setelah memotong atau ketika penjepit turun tetapi pisau tidak bergerak turun.

Mendiagnosis Spool yang “Macet” Ketika katup tidak beroperasi, sering kali penyebabnya adalah pecahan logam kecil yang menyangkut spool. Untuk menentukan apakah kesalahan bersifat elektrik—seperti koil terbakar atau relai yang tidak berfungsi—atau mekanik—seperti kontaminasi—teknisi dapat menggunakan kendali manual, biasanya berupa tombol atau pin kecil di ujung solenoid. Menekan tombol ini secara fisik menggeser spool. Jika mesin merespons, sistem hidrolik baik-baik saja dan masalah terletak pada sinyal listrik. Jika tombol tidak dapat ditekan atau mesin tetap tidak bereaksi, spool macet secara mekanis karena kotoran.

Silinder Hidrolik: Mengubah Tekanan menjadi Gerakan Pemotongan

Silinder hidrolik berfungsi sebagai aktuator linear yang mengubah tekanan fluida menjadi tenaga mekanik yang dibutuhkan untuk menggunting logam. Sebagian besar mesin gunting menggunakan konfigurasi silinder ganda untuk menggerakkan peluncur—atau penahan pisau—turun dengan presisi dan kekuatan.

Sinkronisasi Seri Memastikan ram turun secara merata sangat penting untuk menghasilkan potongan yang bersih dan lurus. Jika sisi kiri dan kanan bilah turun dengan kecepatan berbeda, celah bilah akan bergeser di tengah pemotongan, menghasilkan tepi yang kasar atau bahkan bilah macet. Untuk mempertahankan gerakan paralel yang sempurna, banyak mesin menggunakan pengaturan sinkronisasi seri. Dalam konfigurasi ini, fluida dari ujung batang silinder “master” mengalir langsung ke ujung tutup silinder “slave”, sehingga gerakan mereka saling terhubung secara inheren.

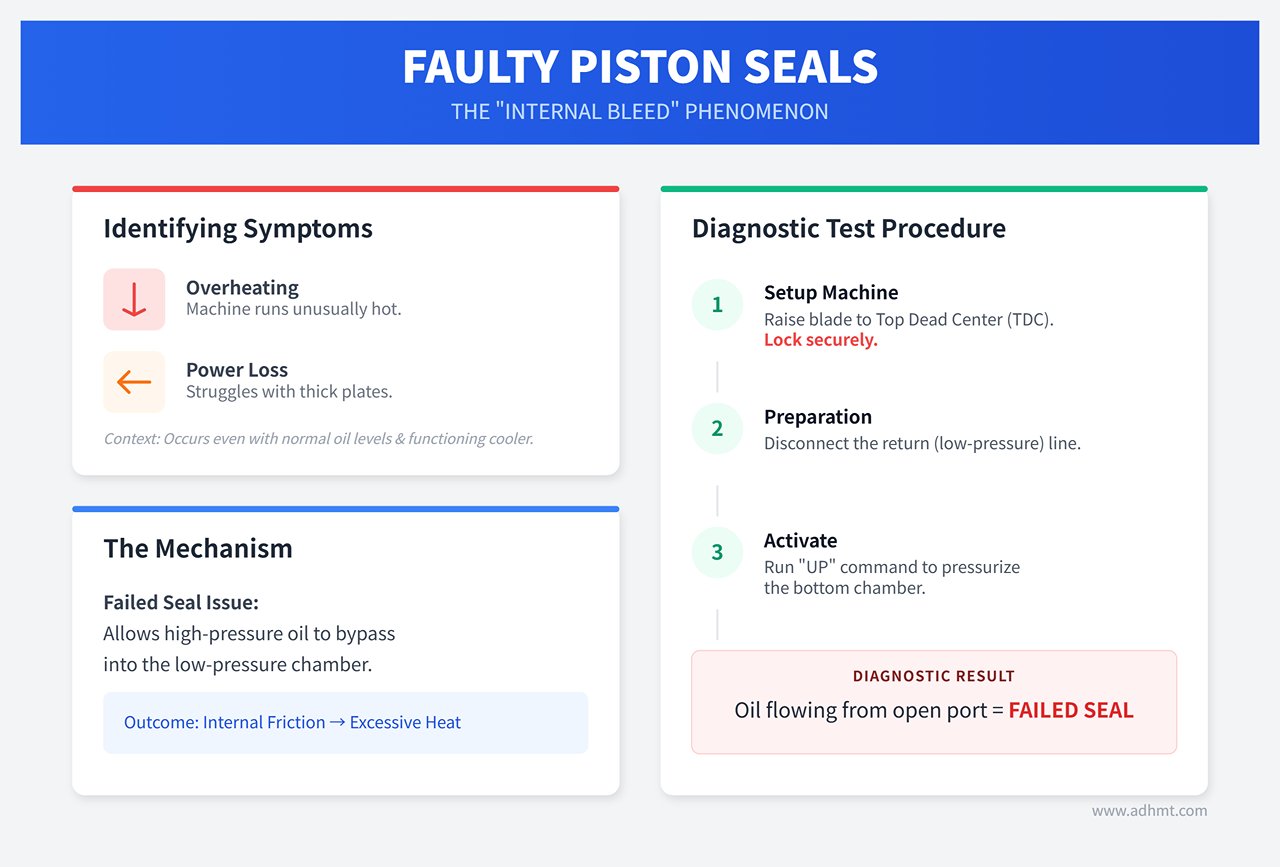

Konsekuensi Kegagalan Seal Dalam sistem sinkronisasi, integritas seal piston adalah faktor krusial untuk menjaga presisi. Ketika seal silinder master gagal, oli bertekanan akan melewati piston, langsung masuk ke silinder slave atau kembali ke reservoir. Ketidakseimbangan ini mengganggu gerakan sinkron, menyebabkan ram miring atau bergeser. Operator sering memperhatikan bahwa walau potongan strip sempit dilakukan akurat, lembaran yang lebih lebar menghasilkan macet atau potongan tidak rata.

Sistem Pengembali Nitrogen Walaupun tekanan hidrolik memaksa bilah turun, banyak mesin bergantung pada silinder nitrogen khusus untuk mengangkat kembali ram berat ke posisi semula. Pengaturan kerja tunggal ini berarti silinder hidrolik bekerja melawan tekanan nitrogen saat pemotongan berlangsung. Jika pengembalian bilah ke atas melambat atau ragu-ragu, biasanya menandakan tekanan nitrogen telah turun di bawah kisaran yang direkomendasikan yakni 4–6 MPa. Kehilangan tekanan secara cepat setelah pengisian ulang sering mengindikasikan seal pada silinder pengembali nitrogen telah aus.

Kondisi Fluida: Bagaimana Suhu dan Kebersihan Mempengaruhi Akurasi Pemotongan

Fluida hidrolik bukan sekadar bahan habis pakai—ini adalah komponen integral mesin. Fluida ini secara bersamaan mentransmisikan tenaga, melumasi bagian yang bergerak, dan membentuk penghalang penyegelan. Kondisi fluida menjadi variabel paling berpengaruh dalam menentukan kinerja keseluruhan.

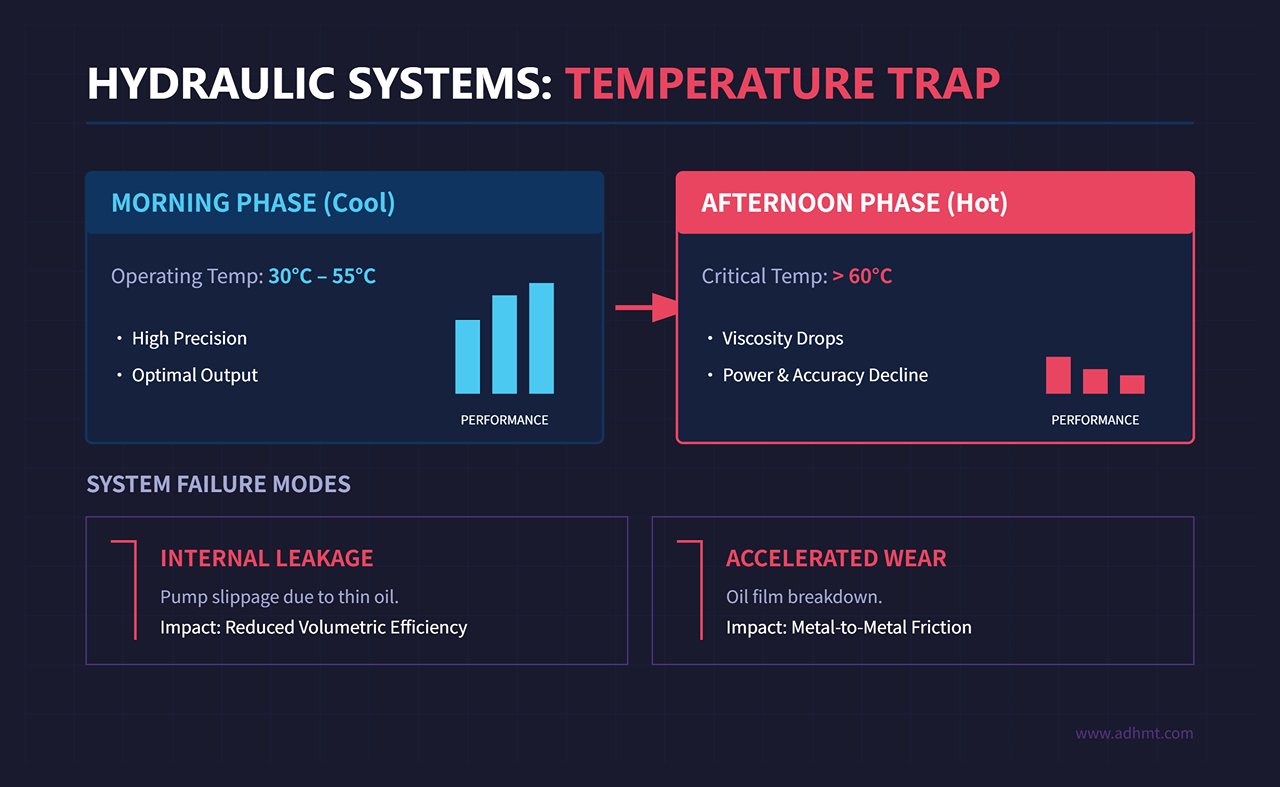

Perangkap Suhu Sistem hidrolik bekerja paling baik dalam rentang suhu terkontrol—umumnya 30°C hingga 55°C. Saat suhu melebihi sekitar 60°C, oli menjadi encer karena viskositas menurun. Perubahan ini sering memicu efek “Pagi vs. Sore”: mesin bekerja dengan presisi ketat di awal shift saat oli masih dingin, tetapi seiring panas meningkat, tenaga keluaran dan akurasi pemotongan menurun secara nyata.

Oli yang lebih encer mendorong kebocoran internal pada sudu pompa dan spool katup, mengurangi efisiensi volumetrik. Pompa mungkin tetap mensikluskan volume yang sama, namun lebih sedikit yang menghasilkan tekanan berguna karena terjadinya slip internal. Selain itu, film oli yang berkurang di antara permukaan logam bergerak tidak dapat sepenuhnya mencegah kontak, meningkatkan gesekan dan mempercepat keausan komponen.

Mitos Kebersihan Visual Sekitar 70% hingga 80% kegagalan sistem hidrolik berasal dari kontaminasi fluida. Salah satu kesalahpahaman paling berbahaya adalah menganggap oli yang tampak jernih pada dipstick berarti aman. Mata manusia hanya dapat mendeteksi partikel yang ukurannya tidak lebih kecil dari sekitar 40 mikron, padahal celah antara spool katup dan bore-nya sering hanya 5 hingga 15 mikron. Partikel-partikel yang menyebabkan katup macet atau seal rusak terlalu kecil untuk bisa dilihat. Mengandalkan inspeksi visual semata adalah murni keberuntungan. Satu-satunya pengaman sejati adalah perawatan rutin filter saluran balik dan kepatuhan ketat pada standar kebersihan fluida ISO—sangat penting untuk mencegah “sistem saraf” mesin berhenti bekerja.

Sistem Penahan: Pahlawan Tak Tersanjung dalam Presisi

Sebagian besar manual teknis mengklaim rahasia potongan sempurna terletak pada penyesuaian celah bilah atau posisi backgauge yang presisi. Asumsi tersebut tidak tepat. Walaupun pengaturan itu menentukan di mana potongan seharusnya terjadi, sistem penahan yang menentukan di mana potongan tersebut benar-benar terjadi dalam praktik.

Sistem penahan adalah jangkar mekanis dari proses pemotongan. Tugasnya tampak sederhana—menjepit lembaran dengan kokoh ke meja—tetapi selama tahap fraktur intens dalam pemotongan, material mengalami torsi reaktif yang besar yang berusaha mengangkat dan memutar lembaran. Jika penahan gagal mengatasi “gaya flipping” ini, lembaran akan bergeser secara halus. Hasilnya bukan hanya dimensi di luar spesifikasi; bisa juga tepi meruncing, permukaan kasar, atau bahkan bilah macet. Penjepitan yang longgar mengorbankan akurasi, sementara tekanan berlebihan atau bantalan yang buruk dapat merusak permukaan material berharga.

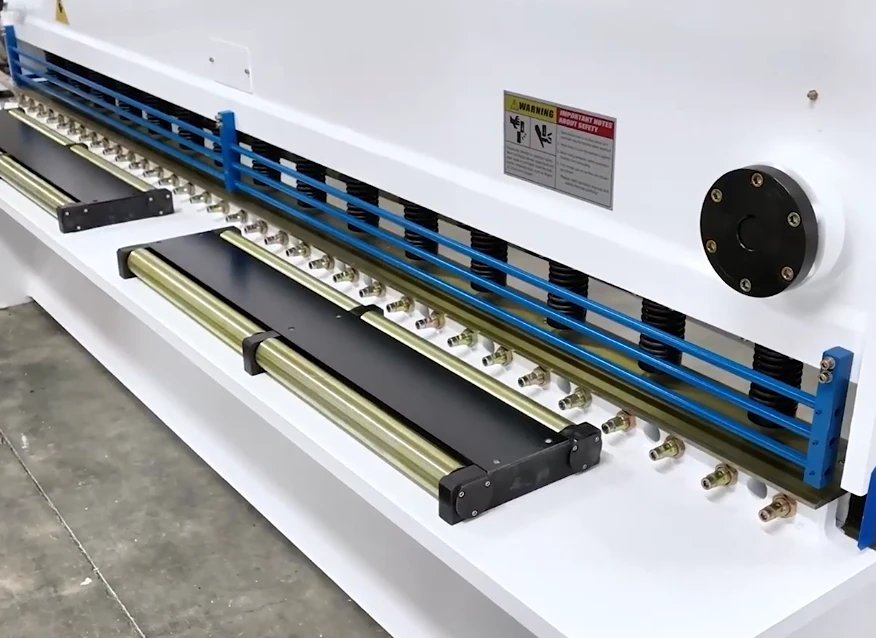

Penjepit Hidrolik vs. Pegas

Kemajuan teknologi pemotongan paling terlihat dari cara mesin menggenggam benda kerja. Gunting mekanis tradisional dan model hidrolik tingkat awal sering menggunakan Penahan Pegas, yang memiliki kelemahan mendasar dalam mekanika pegas: gaya penjepitan secara langsung bergantung pada derajat kompresi.

Desain ini menciptakan kompromi yang terus-menerus. Saat bekerja dengan lembaran tipis, penahan hampir tidak tertekan, menghasilkan gaya penjepitan yang tidak cukup—tepat ketika tekanan lebih kuat dibutuhkan untuk mencegah melengkung atau bergetar. Pada pelat tebal, pegas terkompresi penuh, memberikan gaya berlebihan yang membuang energi dan memberi tekanan pada komponen. Menambah masalah, pegas akan lelah seiring waktu; ketegangan tidak merata di sepanjang balok penahan dapat menyebabkan lembaran bergeser atau “berjalan” selama pemotongan.

Silinder Hidrolik Independen telah menjadi tolok ukur industri—dan bukan tanpa alasan. Dalam desain ini, setiap kaki penahan berfungsi sebagai aktuator hidrolik mandiri, bekerja secara otonom untuk memberikan tekanan yang presisi dan konsisten.

Manfaat utama penjepitan hidrolik meliputi:

Pengaturan Tekanan: Mencapai Penjepitan Aman Tanpa Merusak Permukaan

Gaya penjepitan harus cukup kuat untuk menahan beban pemotongan. Sebagai pedoman umum teknik, total gaya penahan harus kira-kira sebesar 10% hingga 15% dari gaya pemotongan. Namun, tekanan berlebihan dapat merugikan saat bekerja dengan material yang rapuh seperti aluminium, baja tahan karat yang dipoles, atau lembaran yang sudah dicat. Kaki penahan baja standar dapat menggores permukaan yang lebih lunak, meninggalkan bekas permanen yang dikenal sebagai "marring"."

Untuk mencapai kompromi ideal antara genggaman kuat dan perlindungan permukaan, operator harus melampaui pengaturan pabrik standar:

1. Bantalan Poliuretan: Peningkatan paling praktis adalah memasang tutup nilon atau poliuretan pada setiap kaki penahan. Berfungsi seperti “sepatu lembut” yang diberi bantalan, bantalan ini menyebarkan beban secara merata dan mencegah kontak langsung antara logam-ke-logam sambil mempertahankan gesekan yang sangat baik.
2. Penyesuaian Tekanan Hidrolik: Gunting CNC canggih memungkinkan operator untuk memprogram tekanan penjepitan secara langsung. Untuk bahan yang sensitif, tekanan hidrolik pada sirkuit penahan dapat dikurangi. Catatan: Tekanan penjepitan yang lebih rendah biasanya memerlukan kecepatan pemotongan yang lebih lambat untuk mencegah selip selama pemotongan.
3. Meningkatkan Luas Kontak: Jika kontrol tekanan tidak tersedia, menempatkan strip karet padat atau karton tebal secara kontinu di bawah kaki penahan dapat membantu. Ini memperluas area kontak, menurunkan PSI (pound per inci persegi) pada setiap titik tanpa mengurangi total gaya penahan.

Pemecahan Masalah Selip Material: Mengenali Kebocoran dan Kerusakan Pegas

Ketika mesin mulai menghasilkan komponen dengan dimensi yang tidak rata, reaksi pertama operator biasanya mengkalibrasi ulang backgauge. Namun jika posisi backgauge tetap konstan sementara ukuran komponen bervariasi, masalah sebenarnya hampir selalu terletak pada sistem penahan.

Mengidentifikasi “The Creep” — Jika lembaran perlahan-lahan bergeser mundur menjauhi garis potong selama pemotongan, tekanan penjepitan tidak menahan dengan benar. Situasi ini biasanya berasal dari kerusakan internal pada satu atau lebih silinder.

• Uji “Tuts Piano”: Amati kaki penahan saat mereka turun. Mereka harus turun secara sinkron sempurna. Jika satu kaki tertinggal atau perlahan terangkat kembali sementara yang lain tetap menekan, itu menandakan adanya kegagalan seal internal atau pegas balik yang patah di dalam silinder tersebut. Secara fungsional, silinder itu menjadi “lengan mati,” yang tidak memberikan gaya penahan.

Masalah Waktu yang Sering Terlewatkan — Faktor penting namun sering diabaikan dalam mendiagnosis masalah kinerja adalah katup urutan hidrolik. Logika kontrol mesin harus memastikan bahwa penjepitan selesai sepenuhnya sebelum siklus pemotongan dimulai.

• Pemeriksaan Suara: Perhatikan ritme operasi mesin. Anda harus jelas mendengar: “Klik (jepit)… jeda… Kresek (potong).” Jika suara itu bergabung menjadi satu “Klik-Kresek,” mata pisau bergerak memotong logam sebelum tekanan penjepitan penuh terbentuk di dalam silinder penahan. Tumpang tindih singkat ini memungkinkan lembaran bergeser saat mata pisau menyentuhnya, sehingga mengganggu akurasi dimensi.

Kebocoran dan Kontaminasi Eksternal — Periksa batang piston dengan cermat. Ketika seal wiper (seal debu) di dasar silinder gagal, partikel logam dari proses pemotongan akan tersedot ke dalam silinder, menggores seal batang utama. Seiring waktu, oli hidrolik dapat merembes ke benda kerja. Dalam lingkungan di mana proses pengecatan atau pengelasan dilakukan setelahnya, bahkan kontaminasi oli dalam jumlah kecil pun merupakan pelanggaran besar terhadap kualitas—sering kali memerlukan pembersihan kimia yang mahal atau menyebabkan seluruh batch ditolak.

Rangkaian Pengukur Belakang: Menjamin Akurasi yang Konsisten

Banyak pembuat fabrikasi secara keliru percaya bahwa hanya pisau pemotong yang menentukan kualitas hasil potongan. Meskipun pisau mengatur ketajaman tepi, rangkaian pengukur belakanglah yang menentukan akurasi dimensi—yang pada akhirnya menjadi ukuran nilai yang sebenarnya. Bertindak seperti juru ukur mesin, pengukur belakang memberikan informasi posisi; tanpanya, sistem hidrolik hanya menghasilkan gaya tanpa presisi.

Mesin gunting hidrolik hanya sebaik kemampuannya menghasilkan bagian yang identik ratusan kali berturut-turut. Konsistensi ini—dikenal sebagai kemampuan pengulangan—sepenuhnya bergantung pada kekakuan, sistem gerak, dan logika kontrol dari rangkaian pengukur belakang. Ketika komponen ini gagal, hasilnya bukanlah produksi—melainkan limbah.

Baut Utama vs. Baut Bola: Menyeimbangkan Kecepatan dengan Akurasi

Mekanisme penggerak pengukur belakang adalah perbedaan utama antara mesin gunting tingkat pemula dan peralatan produksi presisi tinggi. Memilih antara baut utama dan baut bola melibatkan kompromi rekayasa klasik—gesekan versus efisiensi, kecepatan versus kesetiaan dimensi.

Baut utama (baut trapezoidal) beroperasi melalui kontak geser antara mur dan ulir baut. Meskipun ekonomis, desain ini secara mekanis tidak efisien, hanya mengubah sekitar 30–70% energi motor menjadi gerakan nyata. Kelemahan utama dalam aplikasi presisi adalah celah balik (backlash): ketika ulir aus, celah akan terbentuk antara baut dan mur. Untuk mengimbangi celah ini, sistem kontrol harus selalu mendekati posisi yang diinginkan dari arah yang sama—biasanya dengan melebihi posisi dan kemudian kembali—untuk memastikan ulir terhubung secara konsisten. Penentuan posisi searah ini memperlambat siklus produksi. Akibatnya, baut utama sebagian besar digunakan di mana toleransi lebih dari 0,5 mm masih dapat diterima.

Baut bola, di sisi lain, bergantung pada kontak gulir. Bantalan bola yang bersirkulasi bergerak mulus sepanjang jalur ulir, meningkatkan efisiensi transmisi hingga lebih dari 90%. Konfigurasi ini hampir menghilangkan celah balik, memungkinkan motor servo menggerakkan pengukur belakang dengan cepat dan berhenti serta mulai dengan presisi tinggi.

Presisi tinggi dari baut bola juga menuntut perawatan yang teliti—terutama perlindungan dari debu. Proses pemotongan menghasilkan partikel logam halus, dan jika partikel ini masuk ke mur bola, mereka bertindak sebagai butiran abrasif yang dengan cepat merusak jalur lintasan, menghancurkan akurasi. Oleh karena itu, pelindung lipat atau penutup yang utuh bukan sekadar elemen estetika—melainkan perlindungan penting yang menentukan berapa lama rangkaian baut bola akan tetap presisi.

Fungsi Retract: Menghindari Penguncian Material Selama Siklus Pemotongan

Fungsi retract adalah salah satu fitur yang paling sering disalahpahami pada mesin CNC modern. Operator yang tidak berpengalaman terkadang menonaktifkannya untuk menghemat sebagian kecil detik per siklus—keputusan yang berisiko terhadap kualitas permukaan lembaran dan integritas struktural pengukur belakang.

Selama pemotongan, logam tidak langsung terbelah begitu saja—melainkan mengalami deformasi plastis. Saat pisau atas turun, material mengembang ke samping. Jika pengukur belakang tetap kaku menekan tepi lembaran pada saat itu, logam yang bergeser akan terjepit di antara pisau bawah dan penghenti pengukur belakang.

Efek ini, yang dikenal sebagai penyumbatan (jamming), menghasilkan tekanan lateral yang sangat besar. Konsekuensinya ada dua: gesekan dapat menggores tepi benda kerja yang sudah jadi, dan gaya tersebut diteruskan langsung ke spindel serta rel pemandu pengukur belakang. Paparan berulang terhadap tekanan ini secara bertahap mendistorsi keselarasan paralel batang pengukur.

Fungsi retract mencegah hal ini dengan secara otomatis menarik pengukur belakang menjauh dari lembaran—biasanya hanya beberapa milimeter—seketika operator menginjak pedal kaki, sebelum pisau menyentuh logam. Gerakan halus ini bertindak seperti pelindung tak terlihat, memberikan ruang bagi material untuk bergerak secara alami sekaligus melindungi presisi mesin dan hasil akhir benda kerja.

Melindungi Pengukur Belakang: Mengapa Operator Menabrakkannya—dan Cara Mencegahnya

Tabrakan backgauge adalah salah satu insiden paling umum—dan mahal—di bengkel fabrikasi, sering kali menyebabkan waktu henti yang signifikan. Skenario khas adalah yang disebut "Perangkap Lembaran Panjang." Ketika operator perlu menggunting lembaran 1500 mm pada mesin dengan perjalanan backgauge hanya 800 mm, mereka harus melewati pengukur. Gagal menarik mundur pengukur akan menyebabkan lembaran berat menghantam palang silang atau jari pengukur, menyebabkan kerusakan langsung.

Untuk mencegah hal ini, gunting premium dilengkapi dengan Backgauge Ayun Ke Atas—ketika pengukur mencapai langkah penuh, batang penghentinya otomatis berputar ke atas, memungkinkan lembaran yang lebih panjang lewat bebas di bawahnya. Mesin yang tidak memiliki desain mekanis ini sering kali mengimbanginya dengan kontrol CNC canggih yang memberlakukan batas perangkat lunak, menetapkan zona “Tidak Boleh Lewat” di mana sistem memblokir perintah potong jika tabrakan diperkirakan akan terjadi.

Bahkan dengan perlindungan ini, kecelakaan masih terjadi. Reaksi umum adalah operator mengambil kunci pas dan menyetel kembali rakitan backgauge secara manual—kesalahan yang biasanya memperburuk kerusakan dengan merusak kesejajaran paralel yang telah diatur pabrik.

Cara yang benar untuk memulihkan kesejajaran adalah melalui kalibrasi perangkat lunak. Operator menginstruksikan backgauge bergerak ke posisi tertentu—misalnya, 100 mm—lalu melakukan pemotongan uji dan mengukur lebar potongan yang dihasilkan. Jika lebar yang terukur adalah 101,5 mm, deviasi tersebut dimasukkan ke sistem CNC sebagai offset. Pengendali secara otomatis mengkompensasi ketidaksejajaran mekanis melalui koreksi matematis. Penyesuaian fisik hanya dipertimbangkan jika rakitan jelas-jelas bengkok atau longgar secara mekanis.

Kontrol dan Infrastruktur Keamanan

Tahapan ini menandai garis tegas antara mesin yang sekadar beroperasi dan yang menghasilkan hasil yang dapat digunakan. Rangka memberikan kekakuan, dan hidrolik memberikan tenaga—tetapi sistem kontrol dan infrastruktur keselamatanlah yang menentukan apakah tenaga tersebut menghasilkan komponen presisi atau limbah yang mahal.

Banyak diskusi industri mereduksi panel kontrol menjadi sekadar kumpulan pilihan antarmuka—layar sentuh atau tombol. Pandangan itu sepenuhnya melewatkan esensinya. Sistem kontrol jauh lebih dari sekadar antarmuka operator; ia adalah perisai logis terhadap kesalahan manusia. Demikian pula, mekanisme keselamatan sering kali dianggap hanya sebagai tambahan regulasi, padahal sebenarnya mereka adalah kunci mekanis yang dirancang untuk mencegah kegagalan katastrofik akibat kesalahan manusia.

Pengendali NC vs. CNC: Penentuan Posisi Dasar vs. Logika Cerdas

Perbedaan antara sistem NC (Numerical Control) dan CNC (Computer Numerical Control) sering kali dikaburkan oleh nama model seperti E21S atau DAC360, membuat pembeli ragu. Perbedaan ini terletak bukan pada ukuran layar tetapi pada kedalaman logika—perbedaan antara operator yang sekadar memasukkan perintah dan yang mengarahkan sistem cerdas.

Pengendali NC (Pendekatan "Juru Ketik") Unit khas seperti Estun E21S beroperasi sebagai sistem penentuan posisi "Pergi Ke" dasar—pada dasarnya model point-and-shoot. Operator menetapkan posisi backgauge target (misalnya, 500 mm), dan motor bergerak sesuai. Namun, semua kecerdasan pengambilan keputusan sepenuhnya berada pada operator.

Ketika pekerjaan berubah—dari memotong baja ringan 2 mm menjadi baja tahan karat 6 mm—pengendali NC tidak mengetahui perubahan material tersebut. Operator harus secara pribadi menghitung celah pisau yang diperlukan dan secara manual menyesuaikan roda tangan yang dipasang di sisi. Pengaturan jarak penarikan juga harus dilakukan secara manual. Pada intinya, pengendali NC berfungsi sebagai penggaris digital bermotor, tanpa bertanggung jawab atas akurasi atau kualitas potongan.

Pengendali CNC (Pendekatan "Komandan") Model kelas atas seperti Delem DAC360 atau DAC310 beroperasi dengan prinsip "Masukkan Parameter, Mesin Berpikir." Alih-alih menginstruksikan mesin cara untuk mengatur dirinya sendiri, operator cukup menentukan apa material yang sedang diproses.

Dengan memasukkan data seperti ketebalan pelat, jenis material, dan panjangnya, pengendali CNC secara otomatis menghitung dan melakukan penyesuaian mekanis yang diperlukan:

Keunggulan nyata dari pemotongan CNC melampaui otomatisasi—terletak pada pengurangan risiko. Bertindak sebagai “otak” mesin, sistem mencegah penyebab paling umum kerusakan pisau: operator lupa memodifikasi celah pisau saat berpindah ke material yang lebih tebal.

Garis Bayangan: Penyelarasan Potongan Manual Berbasis Cahaya

Meskipun pengendali menangani posisi backgauge untuk potongan paralel, operator terkadang perlu mengikuti garis gores atau memangkas tepi yang tidak rata. Dalam kasus seperti itu, backgauge menjadi tidak relevan. Solusi industri adalah sistem Garis Bayangan—teknik yang tampak sederhana namun didasarkan pada fisika optik dan seringkali mengungguli panduan laser.

Pengaturan ini menggunakan sumber cahaya berintensitas tinggi—biasanya LED pada mesin modern—yang dipasang di dalam leher mesin. Cahaya melewati kawat halus atau tepi lurus, memproyeksikan bayangan tajam langsung pada benda kerja.

Berbeda dengan garis laser, yang memiliki lebar sinar tetap dan dapat bergeser keluar dari penyelarasan, garis bayangan menawarkan referensi optik sejati yang secara tepat sesuai dengan tepi pisau atas. Karena bayangan dihasilkan dari hambatan fisik cahaya yang sebenarnya, ia bebas dari distorsi paralaks. Garis bayangan menunjukkan posisi pemotongan yang tepat, terlepas dari ketebalan pelat. Ketika bayangan sejajar dengan tanda gores pada material, potongan akan sempurna—konfirmasi visual yang tetap andal tanpa memerlukan kalibrasi.

Interlock Keamanan: Tirai Cahaya dan Pelindung Jari yang Tidak Dapat Dilewati

Mesin gunting hidrolik beroperasi dengan kekuatan luar biasa: silinder penahan menjepit dengan daya yang cukup untuk menghancurkan tulang dalam sekejap, diikuti oleh pisau yang cukup tajam untuk memotong baja. Karena alasan itu, sistem keamanannya harus melakukan lebih dari sekadar memberikan peringatan—mereka harus dirancang agar sepenuhnya tahan terhadap upaya penyelundupan atau pengabaian. Operator berpengalaman terkadang melihat perlindungan ini sebagai hambatan efisiensi, yang membuat mereka menonaktifkan atau melewatinya. Kerangka kerja keamanan yang dirancang dengan baik mengantisipasi perilaku tersebut dan membuat pengelakan menjadi hampir tidak mungkin.

Tirai Cahaya dengan Logika Anti-Lewat Dalam pengaturan standar, tirai cahaya inframerah melindungi area kerja mesin. Ketika sebuah objek buram—seperti tangan—mengganggu berkas cahaya, pompa hidrolik segera berhenti dan kereta pisau baik berhenti atau mundur. Perlindungan penting, bagaimanapun, terletak pada proses “verifikasi awal” bawaan pengendali.

Untuk mencegah operator menempelkan pita atau menonaktifkan sensor, relay keamanan modern menjalankan diagnosis otomatis saat daya dinyalakan. Jika sistem membaca tirai cahaya sebagai “utuh” tetapi belum melakukan siklus atau sengaja terganggu selama fase uji, mesin terkunci dan tidak akan menyala. Logika ini memastikan sistem keamanan membuktikan fungsinya sebelum hidrolik dapat diaktifkan.

Penghalang Fisik dan Interlock Elektrik Bagian belakang mesin gunting—area tempat limbah jatuh—seringkali diabaikan sebagai zona bahaya. Dalam kebisingan dan gangguan di bengkel, tanda peringatan saja menawarkan sedikit perlindungan. Gerbang akses belakang harus dilengkapi dengan sakelar interlock elektrik yang secara fisik memutuskan sirkuit motor utama ketika dibuka untuk pembersihan atau perawatan, memastikan seluruh mesin menjadi benar-benar tidak beroperasi.

Di bagian depan mesin gunting, “pelindung jari” bertindak sebagai pertahanan terakhir terhadap silinder penahan. Menurut standar keselamatan OSHA dan CE, pelindung ini harus mempertahankan jarak tertentu: jika bukaan cukup besar untuk jari masuk, pelindung harus diposisikan cukup jauh sehingga jari tidak dapat mencapai zona berbahaya. Banyak mesin lama atau yang tidak sesuai standar memiliki pelindung yang dipasang terlalu tinggi, yang memungkinkan material tipis melengkung ke atas—menggoda jari untuk mengikuti. Pelindung jari yang tepat memiliki jarak yang rapat dan sering kali menyertakan bagian transparan yang mempertahankan visibilitas sambil tetap menghalangi akses.

Pemecahan Masalah: Menghubungkan Gejala dengan Penyebab Utama

Mendiagnosis masalah pada mesin potong hidrolik bukanlah tebakan—ini adalah proses forensik. Setiap ketidaksempurnaan, baik itu gerigi di tepi, strip potongan yang melengkung, atau katup yang terlalu panas, adalah cara mesin berkomunikasi dalam bahasa fisiknya sendiri, mengungkapkan komponen mana yang mulai gagal.

Banyak operator menganggap cacat sebagai gangguan kecil—mengikir sedikit gerigi di sini, mengabaikan suara aneh di sana. Namun, seorang profesional berpengalaman memperlakukan tanda-tanda ini seperti hasil pemindaian diagnostik, melacak setiap gejala langsung ke sumber mekanisnya sebelum berubah menjadi kerusakan besar.

Berikut cara menafsirkan petunjuk fisik dan menerjemahkannya menjadi penyesuaian mekanis yang tepat dan segera.

Gerigi dan Tepi Kasar (Periksa Jarak dan Ketajaman Pisau)

Jangan langsung menyalahkan pisau tumpul saat menghadapi tepi kasar. Meskipun keausan pisau dapat berkontribusi, bentuk dan karakter gerigi sering kali menceritakan kisah yang lebih spesifik. Cara cacat itu muncul dapat mengungkapkan apakah masalahnya terletak pada pengaturan celah atau keausan pisau.

Gejala: Lipatan Berat dan Sobekan
Jika tepi atas potongan terlihat jelas terlipat dan tepi bawah memiliki gerigi besar dan kasar, maka celah pisau Anda terlalu lebar.

• Fisikanya: Jarak yang terlalu besar antara pisau mencegah logam patah dengan bersih. Alih-alih terpotong, pisau atas mendorong material ke celah, menekuknya hingga akhirnya robek alih-alih patah.
• Solusi: Segera kurangi celah pisau.

Gejala: Pemotongan Sekunder (Pembunuh Tersembunyi Mesin)
Jika tepi potongan menunjukkan dua pita mengilap yang terpisahkan oleh garis kasar dan gelap, maka celah pisau Anda terlalu sempit.

• Fisikanya: Dengan pisau yang terlalu dekat, material tidak patah dalam satu lintasan. Pisau memotong, material menahan, dan akhirnya pisau memotong permukaan yang sama dua kali.
• Solusi: Tingkatkan jarak bebas pisau. Masalah ini tidak boleh diabaikan—gunting sekunder membutuhkan jauh lebih banyak tenaga hidrolik dibandingkan potongan normal, memunculkan lonjakan tekanan di silinder, dan mempercepat keausan pisau. Hal ini lebih berbahaya bagi mesin dibandingkan celah yang terlalu lebar.

Gejala: Burr Tidak Konsisten (Rangka "Menganga")
Jika potongan bersih di kedua ujung tetapi memiliki burr di tengah, kemungkinan rangka atau dudukan pisau Anda melengkung.

• Fisikanya: Saat pisau mulai memotong material, gaya hidrolik menyebabkan tenggorokan mesin sedikit terbuka—atau membuat pembawa pisau atas melengkung ke atas—secara sementara memperlebar celah pisau di tengah langkah.
• Solusi: Periksa tulang rusuk penguat tenggorokan untuk retakan. Jika rangka masih kokoh, sesuaikan penobaan (kompensasi shim) di belakang pisau untuk memperkecil celah di bagian tengah secara artifisial.

Aturan Emas: Potongan yang optimal harus menunjukkan kira-kira sepertiga geser (cerah, reflektif) dan dua pertiga patahan (abu-abu kusam). Jika bagian yang mengkilap lebih besar dari 50%, sesuaikan celah pisau agar lebih lebar. Jika area patahan tampak kasar dan miring, sempitkan celahnya.

Material Memuntir atau Melengkung (Menilai Sudut Rake)

Salah satu masalah paling membuat frustrasi saat “memotong strip” adalah melihat potongan logam sempit jatuh dari bagian belakang mesin dalam bentuk spiral seperti ekor babi, atau dalam lengkungan mirip pisang.

Penyesuaian Kunci: Sistem ini Kontrol Sudut Rake.

Prinsip Dasar: Proses pengguntingan menerapkan gaya secara vertikal (untuk memotong) dan horizontal (untuk memisahkan material). Meningkatkan sudut rake—berarti memiringkan pisau atas—menurunkan kebutuhan gaya potong. Namun, hal ini juga memperkuat momen lentur vertikal, secara efektif menekan strip seperti rem dan menyebabkan gulungan atau lengkungan pada potongan sempit.

Tindakan yang Disarankan:

• Untuk Gunting Guillotine Rake Variabel: Saat memotong strip yang lebih sempit dari 15 kali ketebalan material, kurangi sudut rake ke pengaturan praktis terkecil (sekitar 0,5°). Meskipun ini akan memerlukan tekanan hidrolik lebih tinggi untuk menyelesaikan pemotongan, hal tersebut menjaga strip tetap rata.
• Untuk Gunting Swing Beam: Sudut rake tetap secara bawaan menyebabkan strip sempit terpuntir karena desain mesin. Penyesuaian celah pisau tidak akan mengatasinya. Pendekatan terbaik Anda adalah memaksimalkan gaya penahan agar benda kerja tetap ditahan selama mungkin saat pemotongan.

Variasi Panjang Potong (Periksa Akurasi Backgauge & Penjepitan)

Anda mengatur backgauge ke 500mm, namun potongan pertama berukuran 500,5mm dan berikutnya menjadi 499,5mm. Sebelum mencurigai sistem CNC, periksa komponen fisik.

Penyebab Potensial A: Backlash Mekanis Pergilah ke belakang mesin dan periksa batang backgauge dengan mendorong dan menariknya. Jika Anda merasakan “bunyi krek” atau ada gerakan, berarti terdapat backlash.

• Solusi: Backlash sering terjadi akibat mur leadscrew yang aus atau timing belt yang kendor. Jika penggantian tidak segera memungkinkan, atur CNC Anda untuk menggunakan Posisi Unidirectional. Pendekatan ini memaksa gauge untuk melewati dan selalu mendekati ukuran target dari arah yang sama—biasanya bergerak keluar—sehingga sekrup tetap tegang dan kelonggaran dihilangkan.

Penyebab Potensial B: Pergerakan Lembaran (Penyebab Tersembunyi) Jika backgauge kokoh namun ukuran bervariasi, masalah kemungkinan ada pada Silinder Penahan.

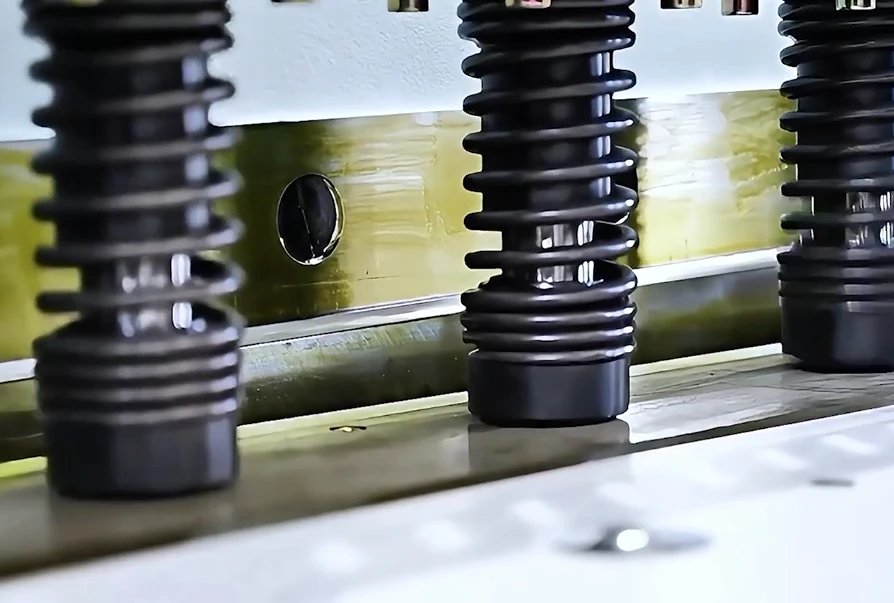

• Fisika: Ketika kaki penahan menyentuh lembaran, mereka harus menguncinya dengan kuat tanpa penundaan. Jika mendarat tidak merata atau bantalan gesek aus, gaya penjepit mungkin mendorong lembaran ke belakang—menjauhi gauge—sebelum pisau memotong.
• Solusinya: Periksa bantalan karet atau poliuretan di bagian bawah penahan. Jika sudah aus hingga terlihat logam, saatnya menggantinya.
• Pemeriksaan: Uji Katup Urutan. Sistem hidrolik harus memberikan tekanan penjepit penuh sebelum balok pemotong turun. Jika bilah menyentuh lembaran saat tekanan penjepit masih terbentuk, material akan bergeser.

Pemanasan Berlebih Oli Hidrolik (Menilai Efisiensi Pompa, Katup Pengaman, dan Sistem Pendingin)

Jika tangki oli hidrolik terlalu panas untuk disentuh tangan (di atas 60°C/140°F), oli sedang mengalami degradasi dan seal berisiko rusak. Panas berlebih adalah energi yang terbuang—tidak diubah menjadi kerja yang bermanfaat.

"Beban Hantu": Kerusakan Katup Pengaman Jika mesin dalam keadaan diam tetapi motor tetap terdengar terbebani dan oli hidrolik cepat panas, katup pengaman utama mungkin menjadi penyebabnya.

• Logikanya: Katup pengaman yang diatur terlalu rendah—atau tersumbat partikel pada pilot—memaksa pompa terus mendorong oli bertekanan tinggi melalui bypass kecil kembali ke tangki. Penurunan tekanan yang terus-menerus ini mengubah energi hidrolik langsung menjadi panas.
• Tindakan: Sentuh jalur balik katup pengaman. Jika terasa sangat panas saat mesin diam, bersihkan katup atau atur ulang kalibrasinya.

"Kebocoran Internal": Seal Piston Silinder Rusak Jika tingkat oli normal dan pendingin berfungsi, namun mesin kesulitan memotong pelat tebal dan menjadi panas, kebocoran internal kemungkinan menjadi penyebabnya.

• Logikanya: Seal piston yang rusak pada silinder utama memungkinkan oli bertekanan tinggi melewati ke ruang bertekanan rendah daripada mendorong bilah. Gesekan yang dihasilkan menghasilkan panas berlebih.
• Tes: Naikkan pembawa bilah ke Titik Mati Atas (TDC) dan kunci dengan aman. Lepaskan jalur balik (tekanan rendah) dari silinder. Jalankan perintah "naik" untuk memberi tekanan pada ruang bawah. Jika oli mengalir keluar dari port yang terbuka, seal piston telah rusak.

Diagnosis Akhir: Pemecahan masalah yang sukses bergantung pada indera Anda. Nilai celah bilah dari kilau tepi potongan, sudut kemiringan dari gulungan sisa material, presisi backgauge dari kestabilan penjepit, dan kinerja hidrolik dari suhu katup. Mesin terus memberi sinyal apa yang salah—Anda hanya perlu menangkap pesannya sebelum berubah menjadi kerusakan.

Pada akhir ulasan komprehensif ini, memahami keterkaitan rumit antara kekakuan rangka, sistem hidrolik, dan geometri bilah adalah kunci untuk mencapai presisi dan daya tahan dalam fabrikasi logam. Baik Anda membutuhkan Mesin Pemotong Ayun yang tangguh untuk pelat standar volume tinggi atau Mesin Pemotong Guillotine presisi tinggi untuk kontrol kemiringan variabel dan hasil akhir halus, Anda dapat mengunduh brosur terbaru kami atau hubungi kami terbaru hari ini untuk saran pemilihan ahli dan konfigurasi terperinci yang disesuaikan dengan kebutuhan produksi Anda.
