Akurasi Pembengkokan Press Brake: Mengapa Perhitungan Penyiapan yang Sempurna Tetap Menghasilkan Limbah (dan Cara Mencapai Repeatability ±0,2°)

Anda mengukur pelat A36—hasilnya tepat 0,250". Anda memasukkan ketebalan itu ke dalam pengendali, mengonfirmasi faktor k, dan memverifikasi lebar V‑die. Semuanya sesuai secara matematis. Anda menekan pedal, ram mencapai posisi bawah, dan Anda melepas bagian itu untuk mengukurnya dengan busur derajat.

Sudutnya terbuka dua derajat.

Anda menatap layar, menghitung ulang, dan membuang lagi selembar baja. Anda terperangkap oleh kesalahpahaman yang umum di setiap lantai bengkel—anggapan bahwa membengkokkan logam hanyalah latihan matematika statis. Dalam praktiknya, kompensasi dinamis adalah yang menjaga konsistensi sudut, dan di situlah otomatisasi cerdas bawaan CNC Press Brake dari ADH Machine Tool memberikan nilainya—menyesuaikan defleksi secara waktu nyata untuk memastikan setiap tekukan tetap dalam batas toleransi yang Anda tentukan.

Jebakan “Pengaturan Statis”: Mengapa Perhitungan Sempurna Menghasilkan Sudut Terbuka

Apakah kalkulator faktor‑k yang bermasalah, ataukah material yang menyesatkan Anda?

Mulailah dengan memeriksa arah serat logam. Mungkin Anda melakukan over‑bend tepat 1,5 derajat untuk mengimbangi springback, seperti yang diinstruksikan oleh buku panduan. Namun bagian tersebut tetap gagal dalam inspeksi. Ketika hasil fisik bertentangan dengan pembacaan digital, reaksi alami adalah menyalahkan variabel tersembunyi. Anda berasumsi baja dari pabrik buruk kualitasnya atau algoritma faktor‑k pengendali tidak akurat.

Kedua asumsi itu salah. Perhitungan berjalan persis seperti yang diperintahkan, menghitung pergeseran sumbu netral lembaran dengan presisi sempurna. Masalah muncul karena perhitungan berhenti pada logamnya saja. Anda memperhitungkan deformasi baja sambil menganggap bahwa press brake sepenuhnya kaku. Jika perhitungannya akurat dan bahan bakunya baik, apa lagi yang bisa bergerak?

Mitos menenangkan tentang tonase konstan pada penekukan dinamis

Bayangkan sebuah jembatan gantung besar. Bagi mata telanjang, satu mil baja dan beton tampak benar‑benar kaku. Namun jika deretan truk berat berhenti di tengah, jembatan itu dirancang untuk melentur, melengkung, dan meregang. Press brake Anda bekerja berdasarkan prinsip yang sama.

Ketika Anda memerintahkan gaya 150 ton untuk menekan punch ke dalam offset sempit—terutama yang kurang dari enam kali ketebalan material—Anda tidak memberikan beban statis yang stabil. Anda memicu interaksi dinamis yang agresif. Pengendali melaporkan tepat 150 ton, tetapi ke mana energi itu pergi? Energi diserap oleh logam, dan secara bersamaan meregangkan rangka samping mesin serta melengkungkan tempat tidur (bed). Tonase mungkin tampak konstan di layar, namun geometri mesin bergeser dari waktu ke waktu. Bagaimana sesuatu yang begitu besar bisa luput dari perhatian?

Mengapa operator lebih mengandalkan bagan gaya dibanding umpan balik sebenarnya dari mesin

Kita mengabaikannya karena bagan gaya memberi ilusi kendali. Lebih mudah menetapkan nilai tonase dan menyalahkan baja ketika sudutnya terbuka. Saya sering melihat operator menggandakan waktu siklus dengan menurunkan ram secara perlahan dalam penekukan ringan, takut menghasilkan limbah. Mereka mengandalkan bagan secara membabi buta, tanpa memperhatikan apa yang sebenarnya dilakukan ram di bawah beban.

Bahkan jika gibs mesin dikencangkan sempurna dan ram mengulangi posisinya dengan akurasi hingga 0,0005 inci, sudutnya tetap bervariasi. Pengulangan 0,0005 inci itu diukur ketika mesin tidak diberi beban. Begitu punch bertemu die, seluruh rangka melentur. Kita berpegang pada perhitungan statis karena mengakui adanya defleksi berarti kita harus secara aktif mengompensasinya.

Perusak Tak Terlihat: Mesin Anda Melentur Sama Seperti Logam Anda

Anda sudah tahu bahwa press brake melentur di bawah tonase. Tetapi menyadari bahwa mesin terdistorsi hanyalah awal; mengetahui secara tepat cara bagaimana rangka baja menahan perkakas Anda adalah yang membedakan antara seorang penyetel ahli dan pekerja biasa.

Lengkungan Ram dan "Efek Kano": Jika Tempat Tidur Datar, Mengapa Sudut Tengah Selalu Terbuka?

Tekuk selembar baja sepanjang 10 kaki dengan ketebalan seperempat inci. Ukur bagian ujungnya dengan busur derajat: tepat 90 derajat. Ukur bagian tengahnya: 92 derajat. Itulah efek kano. Silinder hidrolik yang menggerakkan ram Anda dipasang di sisi paling kiri dan kanan mesin. Ketika mereka menekan ke bawah melawan perlawanan lembaran, bagian tengah ram—yang tidak ditopang tekanan hidrolik langsung—melengkung ke atas. Pada saat yang sama, bagian tengah tempat tidur bawah melengkung ke bawah. Celah antara punch dan die karena itu sedikit lebih lebar di tengah daripada di tepi.

Anda tidak sedang menekuk garis lurus; Anda sedang menekan logam ke dalam bentuk lengkung yang menyerupai senyuman.

Sebagian besar operator mencoba mengoreksi hal ini dengan sistem crowning CNC, yang menggunakan pasak mekanis di bawah die untuk mengangkat bagian tengah meja. Namun crowning hanya mengompensasi setengah bagian bawah dari masalah. Sistem ini sama sekali mengabaikan rel pemandu ram. Jika rel tersebut mengalami keausan yang tidak merata, ram tidak hanya melengkung—tetapi juga miring. Di bawah beban yang tidak merata, desain pemandu yang tidak memadai memungkinkan ram berputar keluar dari posisi sejajar, menghasilkan perbedaan sudut kiri-kanan hingga 0,5 derajat pada lipatan panjang. Anda bisa menyetel meja tanpa henti, tetapi jika ram berputar keluar dari penyelarasan, sudut di tengah akan tetap terbuka. Putaran ram dan kelengkungan di tengah adalah kenyataan fisik yang tidak bisa diatasi dengan penyetelan; hanya uji diagnostik fisik yang dapat menunjukkan secara tepat bagaimana rangka mesin bekerja melawan Anda.

C-Frame vs. O-Frame: Bagaimana Geometri Mesin Anda Menentukan Pola Defleksi

Perhatikan pelat samping berat mesin Anda. Sebagian besar press brake menggunakan desain rangka C. Ketika resistansi ke atas sebesar 150 ton bertemu dengan bentuk “C” terbuka itu, bagian tenggorokan melebar. Rangka atas tidak hanya bergerak ke atas—tetapi juga melengkung ke belakang. Punch Anda secara harfiah menarik diri dari garis tengah die selama proses tekukan. Mesin dengan rangka O menghilangkan efek pelebaran ini dengan menutup seluruh struktur, menahan gaya tekukan di dalam persegi baja yang kokoh. Untuk bagian yang panjang atau proyek yang menuntut presisi sinkron di beberapa stasiun tekukan, pertimbangkan Tandem Press Brake milik ADH Machine Tool, yang menggunakan koordinasi CNC canggih untuk meminimalkan defleksi dan menjaga akurasi pembengkokan secara konsisten dari ujung ke ujung.

Namun, beralih ke O-frame tidak menghilangkan keterbatasan fisik. Coba tekuk offset rapat yang berjarak kurang dari enam kali ketebalan material. Resistansi yang tajam dan mendadak membuat katup hidrolik bekerja lebih keras, menciptakan variasi tekanan yang menghasilkan pergeseran sudut sebesar 0,4 derajat. Rangka O tetap kaku, tetapi aliran hidrolik berfluktuasi. Selain itu, jika sistem CNC Anda memiliki loop umpan balik yang tidak dikalibrasi—di mana parameter fisik nyata menyimpang dari nilai yang diatur oleh pengontrol hingga 1–2 persen—Anda akan menghasilkan scrap secara konsisten baik pada C-frame maupun O-frame. Rangka menentukan arah defleksi, sementara sistem dinamis mesin menentukan skala defleksi tersebut. Pelebaran rangka dan hambatan hidrolik menggeser posisi punch Anda di tengah pembengkokan, sehingga uji diagnostik dasar menjadi hal penting untuk mengukur secara tepat seberapa besar mesin Anda melengkung di bawah beban.

Untuk wawasan teknis yang lebih mendalam tentang bagaimana kekakuan struktural meningkat seiring ukuran mesin dan akurasi umpan balik hidraulik, seri Press Brake Besar dari ADH Machine Tool menunjukkan bagaimana kontrol CNC lanjutan dan rekayasa rangka kelas tinggi mengurangi penyimpangan tekukan yang tidak sejajar. Jelajahi detail lebih lanjut di Large Press Brake untuk melihat prinsip‑prinsip tersebut secara praktis dalam konteks industri.

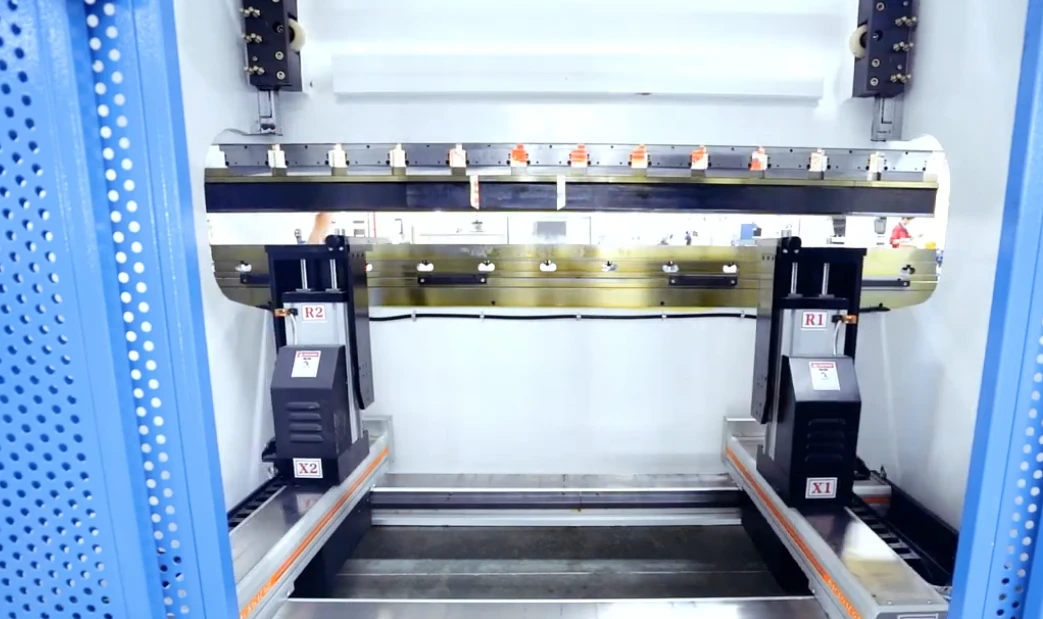

Backgauge drift: Risiko mengambil pengukuran dari referensi yang bergeser

Anda memprogram flensa 2,000 inci. Jari-jari backgauge bergerak ke posisi. Anda menggeser lembaran ke belakang, menekan pedal, dan mengukur flensa yang sudah dibentuk. Hasilnya menunjukkan 1,980 inci. Anda dengan cepat mengasumsikan bahwa motor backgauge kehilangan langkah atau sabuknya tergelincir.

Motor berfungsi dengan benar; titik referensi Anda yang menyesatkan.

Backgauge menyelaraskan lembaran relatif terhadap titik tengah punch. Tetapi seperti yang telah dijelaskan sebelumnya, ketika C-frame melengkung terbuka, punch bergerak ke belakang. Bahkan dengan rangka yang sepenuhnya kaku, perkakas tinggi atau tersegmentasi bisa melengkung antara 0,1 dan 0,3 milimeter pada tonase maksimum. Backgauge menjaga lembaran tetap di tempatnya, namun punch—referensi yang digunakan gauge—bergeser selama siklus pembengkokan. Kelengkungan referensi pengukur ini menggandakan kesalahan flensa dan sudut pada pembengkokan berulang. Pada dasarnya, Anda mengukur toleransi tetap terhadap perkakas yang secara fisik bergerak. Karena defleksi punch dan kelengkungan perkakas membuat titik referensi Anda tidak stabil, Anda harus melakukan uji diagnostik fisik untuk memetakan pergerakan mesin yang sebenarnya sebelum membuat penyesuaian pada pengontrol.

Uji Diagnostik Tiga Titik yang Harus Dilakukan Sebelum Menyesuaikan CNC

Karena rangka, meja, dan punch mengalami deformasi segera setelah tonase diterapkan, perhitungan statis pengontrol Anda secara efektif menjadi buta. CNC menghitung kedalaman berdasarkan mesin yang belum terbebani. Jika Anda mulai mengubah offset Y1 dan Y2 untuk mengoreksi sudut tanpa mengetahui apa yang sebenarnya bergeser di bawah tekanan, Anda hanya menebak. Anda harus memaksa mesin untuk menunjukkan dasar mekanis yang sebenarnya. Itu berarti menjauh dari keypad, menggunakan potongan scrap, dan mengukur distorsi fisik.

Kiri, Tengah, Kanan: Proses 10 menit untuk menunjukkan dasar mekanis yang sebenarnya

Gunakan potongan baja lunak 11 gauge sepanjang 8 kaki—cukup panjang untuk menutupi setidaknya delapan puluh persen dari meja. Sebelum memulai stroke, verifikasi titik mute Anda. Jika press beralih dari pendekatan cepat ke kecepatan pembengkokan 10 milimeter di atas lembaran, Anda membuang waktu siklus. Terlalu rendah, dan punch memukul material saat masih turun dengan cepat, menyebabkan kejutan yang secara permanen mengubah sudut tekukan dan menyembunyikan efek dinamis yang sebenarnya. Atur titik mute tepat 3 milimeter di atas permukaan material untuk engagement yang halus dan terkontrol agar dapat menangkap data defleksi murni.

Bentuk tekukan, lepaskan bagian tersebut, dan ukur di tiga lokasi spesifik: dua inci dari tepi kiri, di tengah, dan dua inci dari tepi kanan.

Tulislah tiga sudut tersebut langsung di atas baja dengan spidol permanen. Anda mungkin menemukan 90,2° di kiri, 91,3° di tengah, dan 89,8° di kanan. Itu bukan bagian yang rusak—itu adalah tanda tangan unik mesin pada beban tertentu. Bagian tengah terbuka karena tidak ada dukungan hidrolik langsung, sementara variasi sisi ke sisi menunjukkan ketidaksimetrisan pada perkakas atau penyelarasan ram. Sekarang Anda memiliki catatan jelas tentang perilaku press brake Anda saat fisika mulai bekerja.

Menyetel die versus mengubah pengaturan sumbu Y: Menemukan sumber variasi yang sebenarnya

Pertimbangkan perbedaan 0,4 derajat antara sisi kiri dan kanan dari potongan uji. Respon pemula adalah langsung ke pengontrol dan mengubah Y1 atau Y2 untuk memiringkan ram dan menyamakan sudut. Pendekatan itu adalah kesalahan serius.

Bahkan perkakas yang digerinda presisi dapat menghasilkan sedikit variasi sudut jika dipasang di rel meja yang masih memiliki kerak pabrik atau jika pemegang die sedikit berbeda tinggi. Sebutir kecil kotoran di bawah die sisi kanan dapat menaikkan ujung itu beberapa ribuan inci, menyebabkan sudut tekukan terbuka. Jika Anda menyesuaikan sumbu Y di pengontrol untuk mengoreksi hal ini, Anda secara permanen mengubah geometri mesin untuk mengompensasi hambatan fisik sementara.

Anda harus terlebih dahulu menghapus variabel fisik. Bongkar setup, bersihkan rel, ratakan alas die jika diperlukan, dan pasang ulang perkakasnya. Jalankan uji tekuk lagi. Jika perbedaan kiri‑kanan menghilang, masalahnya adalah kebersihan, bukan penyelarasan mesin. Jika perbedaannya tetap sama, hal itu menegaskan bahwa ram turun tidak sejajar di bawah beban. Hanya pada titik itulah Anda dapat dibenarkan untuk menyesuaikan parameter sumbu Y.

Menggunakan tekukan uji sebagai data diagnostik daripada sekadar pemeriksaan lulus/gagal

Sebagian besar operator menafsirkan tekukan uji sebagai hasil biner: apakah bagian dapat digunakan atau scrap. Pola pikir tersebut mengabaikan data paling berharga yang tersedia di bengkel.

Mesin press brake modern sering dilengkapi sensor optik yang mengukur sudut tekukan di tengah stroke dan secara otomatis menyesuaikan kedalaman pukulan. Operator dengan sistem ini jarang melakukan uji tiga titik secara manual, dengan asumsi bahwa sensor membuat tolok ukur statis menjadi usang. Namun, bergantung sepenuhnya pada sensor aktif tanpa mengonfirmasi tolok ukur mekanis ibarat mengemudikan kendaraan dengan poros roda bengkok dan membiarkan sistem penjaga jalur melawan setir. Mesin mungkin memaksa bagian mencapai toleransi, tetapi katup hidrolik akan bergetar dan bekerja berlebihan, mencapai batas kompensasi dan menyebabkan gerakan tak terduga di tengah siklus.

Tekukan uji berfungsi sebagai pemeriksaan kondisi struktural mesin. Bahkan jika gibs dikencangkan dengan sempurna dan stroke ram tanpa beban mengulang dalam 0,0005 inci, variasi 0,5 derajat yang konsisten saat beban tidak berarti press brake rusak—itu mencerminkan efek beban yang tidak dapat diprediksi oleh perhitungan pengendali statis. Mencatat pengukuran kiri, tengah, dan kanan di berbagai bahan memberikan peta jelas tentang kurva defleksi mesin. Variasi tengah 1,3 derajat yang Anda catat pada potongan bekas bukanlah laporan kegagalan; itu menyediakan data tepat yang dibutuhkan oleh sistem crowning Anda. Memasukkan tiga angka itu dengan akurat adalah satu-satunya cara kompensasi dinamis berhenti menjadi tebakan.

Meninjau Ulang Akurasi: Mencapai ±0,2° Melalui Kompensasi Dinamis

CNC bergantung pada perbedaan presisi itu untuk menentukan tekanan hidrolik yang diperlukan bagi silinder crowning. Namun, sebelum memasukkan variasi pada layar kompensasi pengendali, Anda harus menerima fakta penting tentang peralatan Anda. Press brake modern dapat mengulang posisi ram kosong dalam 0,0005 inci. Mesin tidak kehilangan jejak titik bawah stroke; meja melengkung di bawah beban seperti jembatan gantung. Memberikan data itu ke CNC hanya berguna jika Anda menerapkan koreksi dinamis yang sesuai untuk tekukan spesifik yang sedang dilakukan. Metode kompensasi mana yang paling sesuai dengan fisika pengaturan Anda?

Shimming manual vs. crowning hidrolik CNC: Memilih metode yang sesuai dengan panjang meja

Membentuk braket 12 inci pada meja sepanjang 10 kaki membuat crowning hidrolik sebagian besar tidak efektif. Silinder crowning membentang di sepanjang balok bawah, dan menambahkan tekanan hidrolik untuk bagian pendek di tengah hanya akan membuat meja melengkung di sekitar perkakas, menciptakan efek jungkat-jungkit yang membuat ujung pukulan tidak sejajar. Untuk bagian pendek, crowning berlebihan. Ketika variasi sudut terjadi pada tekukan sempit, periksa terlebih dahulu perkakasnya. Pukulan yang aus dapat menyebabkan perbedaan sudut yang tidak bisa dikoreksi oleh crowning. Jika ujung pukulan telah rata sebesar 0,002 inci di tengah setelah bertahun-tahun digunakan, tidak ada jumlah kelenturan meja hidrolik yang akan menghasilkan tekukan lurus.

Beranjak ke tekukan sepanjang 8 kaki pada material tipis sepenuhnya mengubah fisika. Efek jembatan gantung menjadi signifikan, dan shimming manual tidak efektif. Menggeser kertas atau strip kuningan di bawah dasar die memberikan koreksi statis untuk masalah dinamis. Hal itu mungkin menyelaraskan sudut untuk satu potongan baja tertentu pada satu tonase tertentu, tetapi begitu ketebalan material bervariasi hingga 10 persen—yang masih dalam toleransi standar pabrik—shim tersebut langsung tidak akurat. Crowning hidrolik CNC mengatasi hal ini dengan mendorong kembali beban secara dinamis, secara terus-menerus menyesuaikan kurva defleksi saat tonase berubah. Jika crowning mengompensasi defleksi meja pada bentangan panjang, apa yang mengompensasi tegangan internal material yang tidak terduga?

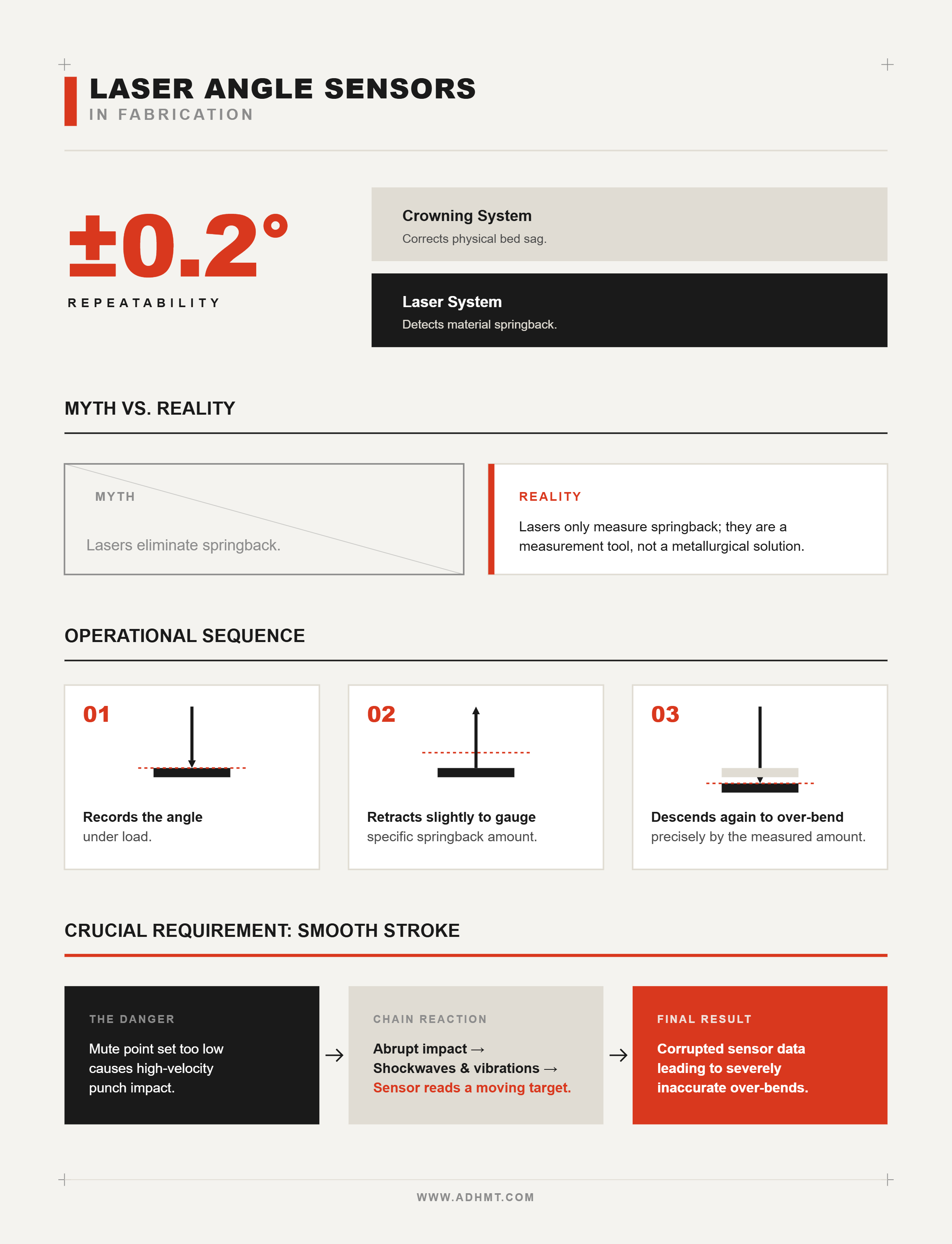

Sensor sudut laser: Apakah mereka menghilangkan springback atau hanya mengukurnya selama stroke?

Mencapai pengulangan ±0,2° yang sulit diraih memerlukan kedua sistem berjalan bersamaan karena masing-masing menyelesaikan masalah berbeda: crowning memperbaiki kelengkungan fisik pada meja, sementara laser mendeteksi springback material. Banyak pembuat fabrikasi mengira sensor sudut laser adalah jalan pintas menuju hasil sempurna. Mereka melihat sinar biru menyapu V-die dan berasumsi mesin meniadakan springback. Tidak demikian. Sensor laser tidak dapat mengubah karakteristik metalurgi baja. Ia hanya mencatat sudut di bawah beban, menginstruksikan ram untuk mundur sedikit guna mengukur springback spesifik material, lalu turun lagi untuk menekuk berlebih secara tepat sebesar nilai yang diukur. Ia berfungsi sebagai alat ukur, bukan sebagai solusi metalurgi.

Seluruh operasi ini bergantung pada stroke yang halus dan konsisten. Jika titik mute—peralihan dari penurunan cepat ke kecepatan pembentukan lambat—diatur terlalu rendah, pukulan menghantam lembaran saat masih bergerak dengan kecepatan tinggi. Benturan mendadak itu mengirimkan gelombang kejut melalui rakitan die, menyebabkan pergeseran kecil pada lembaran dan getaran pada dudukan sensor. Laser kemudian berusaha membaca target yang bergerak di tengah getaran. Data yang dihasilkan menjadi tidak andal, membuat pengendali menghitung tekukan berlebih yang sangat tidak akurat. Bagaimana mesin merespons saat menerima data yang rusak dari sensornya sendiri?

Jebakan koreksi berlebih: Saat umpan balik tertutup memperburuk hasil (dan cara menimpanya)

Ketika umpan balik tertutup menghadapi data yang tidak konsisten, ia bereaksi berlebihan. CNC mengarahkan katup hidrolik untuk berosilasi, mencoba melakukan penyesuaian mikro selama stroke guna mengejar sudut yang terus berubah. Siklus koreksi berlebih ini mengubah deviasi ±0,2° menjadi kegagalan ±1,0° karena mesin akhirnya melawan responsnya sendiri.

Ketidakstabilan meningkat dalam offset berurutan yang rapat. Saat menekuk profil dengan offset berjarak lebih dekat dari enam kali ketebalan material, perkakas dapat bertabrakan atau terseret pada tekukan sebelumnya. Sensor laser menafsirkan gangguan mekanis ini sebagai sudut yang resisten dan memberi sinyal pada ram untuk menekan lebih dalam. Hidrolik melakukan kompensasi berlebihan, merusak bagian, dan operator menyalahkan mesin. Mencapai pengulangan ±0,2° memerlukan pengetahuan kapan harus menonaktifkan otomatisasi. Perkakas aus, titik mute yang disetel tidak tepat sehingga menyebabkan benturan, atau urutan tekukan yang menimbulkan pengikatan mekanis hanya akan membuat umpan balik tertutup memperbesar kesalahan. Sistem harus ditimpa, urutan fisik dikoreksi, dan ram dikalibrasi ulang. Jika kompensasi dinamis tidak dapat memperbaiki urutan yang cacat, apa yang terjadi begitu proses mencapai batas tonase absolut mesin?

Batas Fisik Keras yang Bahkan Fitur CNC Canggih Tidak Dapat Atasi

Ambil waktu sejenak menjauh dari layar pengendali. Bayangkan mencoba menyetel mesin berperforma tinggi sambil mengabaikan blok mesin yang retak. Anda dapat menyesuaikan campuran bahan bakar tanpa henti, tetapi kerusakan struktural akan terus menang. Prinsip yang sama berlaku untuk press brake. Apa yang terjadi ketika proses penekukan mencapai kapasitas tonase absolut mesin?

Perangkat lunak bisa menyesatkan. Ia akan dengan mudah menghasilkan nilai kompensasi untuk tekukan yang secara fisik tidak dapat ditahan oleh perangkat keras. Saat Anda memaksa tekukan offset rapat—di mana jarak flange kurang dari enam kali ketebalan material—geometri itu sendiri menciptakan kemacetan mekanis. Silinder hidrolik bekerja berlebihan, dan ram kehilangan keselarasan paralel. Tidak ada perhitungan statis yang dapat menyelesaikan gangguan fisik.

Ambang batas keausan perkakas: Seberapa banyak keausan radius yang benar-benar bisa disembunyikan oleh perangkat lunak?

Pengendali berasumsi bahwa perkakas berada dalam kondisi sempurna. Setiap perhitungan hidrolik didasarkan pada jari-jari ujung pukulan yang tepat sebagaimana tercatat dalam pustaka alat. Namun, ketika logam bergesekan dengan logam, tak terhindarkan akan meninggalkan bekas.

Setelah ribuan siklus, ujung pukulan tajam menjadi rata, dan bahu V-die kehilangan radius halusnya. Keausan ini mengubah geometri perkakas melampaui apa yang dapat disembunyikan oleh perangkat lunak kompensasi springback. Bentuk yang berubah secara tidak terduga mendistribusikan kembali tonase di sepanjang garis tekukan.

Bagaimana jika offset perangkat lunak justru memperburuk masalah?

Mereka melakukannya. Ketika Anda memasukkan koreksi ke dalam CNC untuk memperbaiki sudut yang disebabkan oleh pelubang yang tumpul, perangkat lunak menghitung ulang kedalaman langkah menggunakan radius yang diasumsikan masih tajam. Itu mendorong ujung yang menjadi datar lebih dalam ke V-die, menyebabkan material sedikit tercoining bukannya air bending. Aliran logam menjadi tidak teratur. Sudut terkoreksi di bagian tengah, tetapi ujung-ujungnya melebar. Perangkat lunak berhenti mengompensasi defleksi mesin dan malah memperkuat keausan fisik dari perkakas.

Arah serat vs. variasi pabrik: Mengapa sertifikasi material yang identik menghasilkan springback berbeda dari satu batch ke batch lainnya

Selanjutnya adalah logam itu sendiri. Anda memuat baja baru, memverifikasi sertifikasi material, dan melihat bahwa itu cocok dengan batch kemarin. Perhitungannya menunjukkan springback yang identik.

Perhitungannya keliru.

Variasi ketebalan material, bahkan dalam toleransi standar pabrik, dapat menyebabkan deviasi sudut besar dalam pembengkokan udara. Jika pelat nominal Anda 0,250 inci ternyata berukuran 0,242 inci, maka punch harus bergerak lebih dalam ke dalam die untuk mencapai sudut yang sama. Tidak ada kompensasi otomatis yang sepenuhnya menghilangkan pergeseran antar‑lot ini karena pengendali tidak dapat mendeteksi tegangan internal pada pelat. Pembaca yang tertarik pada bagaimana desain peralatan dan presisi kontrol memengaruhi toleransi ini dapat menemukan penjabaran detail dari ADH Machine Tool di Seberapa Akurat Press Brake, yang menjelaskan bagaimana analisis rangka yang kuat dan proses manufaktur yang disiplin membantu mempertahankan akurasi tekukan yang konsisten.

Arah serat memperkuat variasi ini. Pabrik rol meregangkan baja selama pemrosesan, menyelaraskan struktur molekuler menjadi pita-pita yang terlihat. Menekuk sejajar dengan serat mirip dengan melipat karton di sepanjang lipatan, sementara menekuk melintasinya memaksa mesin melawan kekuatan internal baja. Sertifikasi material yang sama dapat menghasilkan hasil springback yang sangat berbeda tergantung pada orientasi benda kerja saat dipotong laser. Rumus standar gagal dalam kondisi ini; setiap batch baru memerlukan penetapan basis materialnya sendiri.

Mengetahui kapan harus memulihkan perkakas fisik daripada menambah lagi offset perangkat lunak

Ada perbedaan jelas antara kompensasi dinamis dan kelalaian murni. Memahami dengan tepat di mana batas itu berada adalah yang membedakan operator terampil dari seorang fabrikator sejati.

Ketika Anda menumpuk beberapa lapisan offset perangkat lunak hanya untuk mencapai tekukan 90 derajat pada material standar, Anda telah melewati batas tersebut. Mesin tidak lagi mengompensasi defleksi alami meja—itu sedang mengompensasi kerusakan mekanis. Mencapai presisi sejati membutuhkan inspeksi dan penyesuaian manual untuk menyelaraskan sistem kompensasi dinamis dengan kondisi fisik aktual meja.

Hentikan ram dan lepaskan punch.

Geser kuku Anda di sepanjang bahu V-die. Jika sudah sangat aus, tidak ada koreksi laser loop tertutup atau crowning hidraulik yang dapat memulihkan sudut Anda. Perkakas yang rusak tidak dapat dikompensasi begitu saja. Anda harus menghapus memori pengendali, mengganti komponen yang aus, dan menetapkan kembali basis fisik. Hanya dengan begitu perhitungan dapat berfungsi secara akurat.

Dari Frustrasi ke Aliran: Merancang Presisi yang Dapat Diulang sebagai Suatu Sistem

Kami memahami bahwa perkakas yang sempurna dan meja yang diatur dengan benar adalah fondasi akurasi. Langkah berikutnya adalah mempertahankan dasar tersebut terhadap variabel yang muncul melalui perubahan material dan penyiapan.

Verifikasi material masuk: Dua pemeriksaan cepat yang mencegah kejutan di tengah produksi

Perlindungan pertama adalah memverifikasi titik mute—milimeter tepat di mana ram beralih dari penurunan cepat ke umpan tekukan yang terkendali. Banyak operator membiarkan nilai ini tetap pada pengaturan pabrik, padahal ini mengatur stabilitas mekanis siklus. Jika transisi terjadi terlalu rendah, menyentuh material saat masih dalam pendekatan cepat, perlambatan mendadak mengirimkan getaran mikro melalui perkakas yang merusak keseragaman sudut di dalam die. Pergeseran ini harus diatur tepat 2 hingga 4 milimeter di atas permukaan aktual lembaran.

Untuk bengkel yang ingin menghilangkan ketidakkonsistenan akibat getaran, panduan profesional tentang kekakuan rangka dan kontrol ram dapat memberikan perbedaan yang terukur. ADH Machine Tool menerapkan analisis elemen hingga dalam verifikasi desainnya untuk memastikan stabilitas saat dibebani, menjadikannya acuan praktis untuk mencapai repeatability press brake yang andal. Untuk mendiskusikan bagaimana disiplin desain ini diterapkan pada penyiapan Anda sendiri, hubungi ADH Machine Tool.

Bagaimana Anda dapat mengidentifikasi di mana permukaan itu sebenarnya berada?

Ukur benda kerja yang sebenarnya daripada mempercayai ketebalan nominal pada label skid. Gunakan kaliper. Jika pengendali mendasarkan tonase dan kedalaman pada pelat 0,250 inci tetapi pabrik memberikan baja 0,242 inci, titik mute dan nilai crowning sudah salah sebelum Anda memulai. Masukkan ketebalan tepat dari lembaran yang akan Anda bentuk. Namun bagaimana jika material bereaksi di bawah beban secara berbeda dari yang disiratkan oleh ketebalan terukurnya?

Mendokumentasikan offset kompensasi berdasarkan grade material—membangun lembar penyiapan hidup Anda

Perpustakaan pengendali standar memperlakukan grade material sebagai nilai matematis tetap, mengabaikan pengaruh kecepatan dan gesekan terhadap perilaku sebenarnya.

Pertimbangkan baja paduan rendah kekuatan tinggi (HSLA). Saat dibentuk pada kecepatan produksi tinggi, gesekan di sepanjang garis tekukan menghasilkan panas lokal yang intens. Kenaikan suhu ini dapat sementara meningkatkan kekuatan tarik material hingga 15 persen pada radius tekukan. Logam mengeras selama proses tekukan, menciptakan springback yang kuat dan tidak teratur yang menghilang jika bagian yang sama ditekuk pada setengah kecepatan. Tidak ada tabel material standar yang memperhitungkan pengerasan termal yang bergantung pada kecepatan ini.

Anda harus membuat lembar pengaturan dinamis—catatan terperinci di lantai produksi yang melacak kompensasi presisi untuk mesin dan batch material spesifik Anda. Ketika Anda menyesuaikan pembentukan mahkota CNC untuk menghilangkan efek “canoe” pada pengerjaan baja grade-50 sepanjang 10 kaki, catat nilai pembentukan mahkota tersebut secara tepat. Ketika Anda menentukan kompensasi springback yang akurat untuk HSLA pada kecepatan ram maksimum, rekam hasilnya. Proses ini memetakan respons nyata mesin di bawah beban terhadap resistansi fisik material yang sesungguhnya. Setelah peta tersebut lengkap, apa sebenarnya yang dilakukan operator?

Bagi para fabrikator yang ingin menerjemahkan peta penyimpangan ini ke dalam spesifikasi mesin, ADH Machine Tool menyediakan data terperinci tentang kekakuan rangka, kontrol crowning, dan analisis beban. Anda dapat menelusuri rincian teknis tersebut dalam brosur yang dapat diunduh gratis untuk menyelaraskan dokumentasi penyiapan Anda dengan parameter CNC press brake yang telah terbukti.

Perubahan pola pikir operator: Lebih sedikit pengukuran manual dan lebih banyak mengandalkan loop umpan balik yang sudah dikalibrasi

Para pembuat fabrikasi secara naluriah bersikap skeptis. Kami telah membuang cukup banyak logam untuk tahu bahwa mempercayai mesin tanpa verifikasi dengan cepat berujung pada pengerjaan ulang. Namun, setelah mengonfirmasi material yang masuk, memetakan pembentukan mahkota, dan memberikan data fisik yang akurat ke pengontrol, langkah berikutnya adalah mundur sejenak dan membiarkan mesin beroperasi sebagaimana mestinya.

Mesin press brake modern dengan sensor umpan balik sudut waktu nyata mengirimkan data pembengkokan selama siklus kerja. Sistem CNC dapat menyesuaikan kedalaman stroke dan tonase secara terus-menerus untuk mencapai pengulangan ±0,2° tanpa tindakan operator. Namun, di banyak bengkel, operator menghentikan ram di tengah jalan, menggunakan busur derajat atau indikator dial, dan memeriksa sudut secara manual.

Keraguan ini secara langsung menurunkan presisi. Mengganggu siklus tekukan mengacaukan aliran gaya yang berkesinambungan, mengubah kondisi termal di garis tekuk, dan memperkenalkan kesalahan penanganan manual ke dalam proses mekanis yang telah dikalibrasi. Selain itu, berhenti untuk memasukkan nilai baru ke panel kontrol membawa Anda kembali ke pola pikir pengaturan statis. Anda tidak dapat menghitung jalan keluar dari mesin yang melengkung di bawah beban; hanya kompensasi dinamis—bukan perhitungan ulang statis—yang menjaga kemampuan pengulangan pada press brake yang melentur selama operasi.

Perubahan pola pikir yang dibutuhkan memindahkan pemikiran kritis ke awal proses. Keahlian Anda difokuskan pada pembentukan dasar fisik, konfirmasi sifat material, dan pemrograman lembar pengaturan dinamis. Setelah pedal ditekan, Anda berhenti menentang pengontrol dan membiarkan loop umpan balik tertutup bekerja. Pengulangan ±0,2° berasal dari sistem fisik yang sadar terhadap defleksi yang Anda bangun—bukan semata-mata dari perhitungan pengontrol.
