Berjalan melewati setiap press brake modern, Anda akan melihat seorang operator baru menatap intens ke layar yang bersinar. Mereka memasukkan beberapa angka, mengubah allowance backgauge, dan menunggu pengontrol CNC untuk menghasilkan bengkok 90 derajat yang sempurna. Layar itu terasa seperti pusat komando. Ia menjanjikan bahwa jika Anda hanya tahu kode curang digital yang tepat, logam harus mematuhi.

Tetapi press brake bukanlah kotak ajaib. Ini adalah penguat. Ia tidak memperbaiki kesalahan; ia hanya menggandakan apa pun yang Anda berikan. Berikan blank yang buruk, die yang kotor, atau pengaturan yang sembarangan, dan Anda hanya akan memproduksi limbah lebih cepat.

Terkait: Dasar-Dasar Press Brake

Kenyamanan Palsu dari "Trik Cepat" dalam Pengaturan Press Brake

Layar digital menawarkan ilusi bersih dan dapat diprediksi, menyembunyikan kenyataan fisik yang berantakan yang terjadi di tempat tidur alat.

Mengapa hack kecil yang cerdas terasa lebih aman daripada rutinitas yang disiplin

Lihatlah prosedur pemasangan alat standar. Manual memberi tahu Anda untuk membiarkan die bawah longgar, menurunkan punch untuk menempatkannya, dan hanya kemudian mengencangkan semuanya secara berurutan. Ini memungkinkan V-die untuk secara fisik mendukung dan memusatkan punch selama penyelarasan.

Operator melewatkan urutan ini setiap hari. Mengencangkan semuanya sekaligus terasa lebih cepat, seperti hack cerdas yang menghemat tiga menit dari perubahan. Tetapi apa yang sebenarnya terjadi ketika Anda mengunci die bawah terlalu awal?

Anda membalik jalur beban. Alih-alih alat yang menyelaraskan diri di bawah tekanan lembut, Anda memaksa mesin untuk mendorong punch kaku ke dalam die kaku yang sedikit tidak terpusat. Anda mengunci ketidakselarasan mikroskopis. Hack itu terasa aman karena menghemat waktu di awal, tetapi itu menjamin sehari penuh mengejar sudut yang tidak konsisten. Mengapa kita menukar kenyataan fisik dengan ilusi kecepatan?

Biaya tersembunyi dari mengimprovisasi setiap bengkok

Setiap press brake memiliki batas ton-per-inci di dekat pusat tempat tidur mesin. Ini adalah batas fisik yang keras yang ditentukan oleh jarak bingkai dan kapasitas ram hidrolik.

Mengimprovisasi pengaturan—melempar punch pendek di tengah tempat tidur hanya karena penjepit sudah terbuka di sana—mengabaikan batas lokal ini. Anda mungkin berpikir Anda efisien dengan menghindari perubahan alat secara penuh. Tetapi apa yang terjadi ketika pengontrol meminta lebih banyak gaya daripada yang dapat ditangani tempat tidur di lokasi tertentu itu?

Energi harus pergi ke suatu tempat. Itu langsung mendorong ke dalam bingkai mesin, membengkokkan ram, atau memecahkan die. Mengimprovisasi bukanlah membengkok; itu hanya bermain tebak-tebakan dengan ribuan pon gaya hidrolik. Apa yang terjadi ketika kita membawa pola pikir improvisasi ini ke dalam pekerjaan yang berulang?

Bahaya mengandalkan pengaturan kemarin untuk batch hari ini

Alur kerja standar industri selalu menempatkan langkah "uji-bengkok" dan "perbaikan program" sebelum menjalankan produksi. Selalu.

Jika pengaturan kemarin menghasilkan produksi bagian yang sempurna, menarik file yang disimpan itu terasa seperti jalan pintas yang dijamin. Anda memuat alat, memanggil program, dan menganggap mesin ingat persis apa yang harus dilakukan. Tetapi apa yang hilang dari memori digital itu?

Ia tidak tahu bahwa batch baja cold-rolled hari ini berasal dari pabrik yang berbeda, dengan arah butir yang sedikit berbeda dan toleransi ketebalan yang menyimpang lima ribu inci. Ada perbedaan besar antara kontrol proses yang disiplin dan penggunaan yang ceroboh. Jika Anda memiliki material yang stabil dan alat yang tetap, program yang terbukti berfungsi. Tetapi memperlakukan file yang disimpan sebagai kebenaran universal mengabaikan kenyataan fisik dari batch logam baru. Pengontrol mengingat matematika, tetapi logam menentukan bengkok.

Saboteur Tersembunyi: Bagaimana Perilaku Material Menentukan Bengkok

Layar CNC mungkin memberi tahu Anda bahwa ram sedang mendorong ke bawah tepat 2.145 inci, tetapi mesin sepenuhnya buta terhadap apa yang ada di atas die bawah. Ia menghitung kedalamannya dengan mengasumsikan lembaran logam yang sepenuhnya seragam dan matematis sempurna. Pabrik tidak menggulung matematika; mereka menggulung baja fisik. Ketika seorang pemula mengejar sudut yang menyimpang dengan terus-menerus mengubah pengaturan kedalaman pengontrol, mereka sedang melawan musuh yang salah. Variabel sejati yang mengontrol bengkok sudah ada dalam lembaran sebelum menyentuh backgauge, itulah sebabnya pengaturan yang disiplin mendapat manfaat dari peralatan yang dibangun di sekitar kinerja pembengkokan CNC yang dapat diulang, seperti ADH Machine Tool’s solusi press brake CNC untuk pekerjaan logam lembar presisi.

Arah penggulungan vs. arah pembengkokan: mengapa butir itu penting

Perhatikan dengan seksama lembaran stainless atau aluminium yang segar di bawah pencahayaan toko yang baik. Anda akan melihat garis-garis samar yang sejajar melintasi permukaan. Garis-garis tersebut adalah struktur serat, yang terbentuk ketika pabrik baja menekan ingot mentah yang panas melalui rol besar. Logam lembaran memiliki serat seperti sepotong kayu ek, dan ini menentukan bagaimana material tersebut melentur di bawah tekanan.

Melengkung sejajar dengan serat—menjalankan punch langsung di sepanjang garis-garis yang terlihat itu—adalah seperti membelah kayu bakar dengan kapak. Material secara alami ingin terpisah sepanjang sumbu itu. Ini memerlukan tonase yang lebih sedikit untuk dilipat, tetapi bagian luar radius sangat rentan terhadap retak, dan sudutnya akan terbuka secara tidak terduga setelah ram dilepaskan. Melengkung tegak lurus terhadap serat memaksa logam untuk meregang di sepanjang seratnya yang paling kuat dan paling kontinu. Ini membutuhkan lebih banyak kekuatan, tetapi menghasilkan radius yang lebih kuat, lebih ketat, dan jauh lebih konsisten.

Jika operator laser Anda menempatkan setengah dari blanko Anda secara horizontal dan setengah secara vertikal untuk memaksimalkan hasil lembaran, sudut lenturan Anda akan berayun liar dari satu potongan ke potongan lainnya. Anda tidak dapat memperbaiki masalah orientasi serat dengan offset CNC. Pengendali akan menerapkan stroke yang persis sama pada kedua blanko, tetapi struktur internal logam yang akan menentukan seberapa jauh ia benar-benar melentur.

Bagaimana variasi ketebalan yang tidak terlihat menjelaskan sudut Anda yang berubah

Sebuah label pada skid baja ringan 11-gauge mengatakan bahwa ketebalannya adalah 0,1196 inci. Itu adalah target nominal, bukan jaminan. Toleransi pabrik memungkinkan lembaran itu bervariasi beberapa ribu dari inci dari tepi ke tepi, atau dari bagian atas tumpukan ke bagian bawah.

Mengapa beberapa ribu dari inci itu penting? Dalam pembengkokan udara, punch mendorong logam ke bawah ke dalam V-die, dan sudut akhir ditentukan oleh seberapa dalam punch menembus relatif terhadap bahu die. Jika material sedikit lebih tebal dari yang diprogram, punch akan menyentuh "lebih awal" di penampang logam, secara efektif mendorong lebih banyak massa ke dalam ruang yang sama dan melenturkan bagian tersebut terlalu banyak. Jika lembaran lebih tipis, ia akan kurang melentur. Mesin melakukan persis seperti yang diperintahkan; material hanya mengubah perhitungan.

Variasi ini menjadi sangat diperbesar jika pembukaan die Anda terlalu sempit. Aturan standar industri adalah menggunakan pembukaan V-die sekitar 8 kali ketebalan material. Rasio ini memberikan logam cukup ruang untuk mengalir dengan lancar ke dalam radius. Jika Anda turun di bawah 6 kali ketebalan untuk memaksa lenturan yang lebih ketat, logam tidak memiliki tempat untuk pergi. Baja berkekuatan tinggi akan menipis secara signifikan di garis lenturan, menciptakan penyimpangan sudut yang tiba-tiba atau bahkan retak. Anda mungkin berpikir Anda memiliki batch baja yang buruk, tetapi sebenarnya Anda memiliki masalah geometri. Anda sedang mencekik material.

Memprediksi springback alih-alih menebak pada potongan pertama

Setiap potongan logam bertindak seperti pegas berat. Ketika punch mendorongnya ke dalam die, material menyerah pada bentuk tersebut. Ketika ram ditarik kembali, material rileks dan terbuka kembali.

Pemula sering menghadapi kenyataan ini dengan membengkokkan sebuah bagian, mengukurnya, menebak sudut kompensasi, dan memukulnya lagi. Lingkaran coba-coba ini memperlakukan gejala daripada penyebab. Springback adalah kepastian mekanis yang didasarkan pada kekuatan hasil, radius dalam, dan lebar alat. Baja ringan mungkin spring back satu atau dua derajat. Baja atau aluminium berkekuatan tinggi dapat spring back lima derajat atau lebih.

Anda mengelola kenyataan ini dengan merencanakan overbend sebelum potongan pertama pernah dipukul. Jika Anda tahu bahwa grade stainless tertentu akan spring back tiga derajat, Anda harus memilih punch dan die dengan sudut yang cukup tajam—seperti 85 derajat untuk lenturan 90 derajat—agar punch dapat mendorong cukup dalam tanpa menyentuh bagian bawah wajah die. Rahasia untuk potongan pertama yang sempurna tidak ditemukan dalam hack pengendali digital. Itu ditemukan dalam mencocokkan perilaku fisik logam dengan geometri fisik alat.

Geometri Tak Terlihat: Mengapa Pilihan Alat Mengalahkan Input Mesin

Anda dapat memasukkan angka ke dalam pengendali itu sampai keypadnya aus, tetapi jika radius punch dan pembukaan V-die Anda saling bertentangan, logam akan selalu kalah. Layar CNC hanya menggerakkan ram; ruang fisik antara alat atas dan bawah sebenarnya membentuk bagian tersebut. Jika Anda ingin mengontrol perilaku logam, Anda harus menguasai geometri perangkap yang Anda dorong. Bagaimana tepatnya kita mengukur perangkap itu?

Untuk primer yang lebih mendalam tentang bagaimana profil punch, pembukaan die, dan metode pembengkokan bekerja sama dalam pembengkokan CNC, panduan ADH Machine Tool dasar-dasar perkakas press brake adalah pendamping yang berguna sebelum beralih ke aturan 8x.

Aturan 8x untuk V-die: kapan itu adalah hukum yang kaku dan kapan itu fleksibel

Ambil sepotong baja ringan 1/8 inci. Untuk membengkokkannya secara efisien, Anda menjatuhkannya di atas V-die 1 inci. Itu adalah aturan 8x dalam aksi: pembukaan die sama dengan delapan kali ketebalan material. Ini adalah rasio emas dari operasi press brake karena dengan sempurna menyeimbangkan gaya mekanis yang diperlukan untuk melipat lembaran dengan radius alami yang ingin dibentuk oleh logam. Anggaplah bahu V-die sebagai titik tumpu pada pengungkit. Pada 8x, titik tumpu cukup jauh untuk membengkokkan logam dengan lancar tanpa memerlukan tonase besar, tetapi cukup dekat untuk menjaga radius dalam tetap ketat dan dapat diprediksi. Tetapi apa yang terjadi ketika pekerjaan mengharuskan Anda untuk melanggar aturan ini?

Jika Anda menjatuhkan sepotong pelat berkekuatan tinggi 3/8 inci di atas die 8x (3 inci), tonase yang diperlukan untuk memaksa massa kaku itu ke dalam alur akan melonjak, berpotensi memaksimalkan kapasitas hidrolik mesin Anda atau meretakkan bagian luar lenturan. Untuk pelat berat, aturan ini fleksibel menjadi 10x atau bahkan 12x untuk meningkatkan keuntungan mekanis dan mencegah retak; untuk bengkel yang menangani beban ini secara rutin, opsi yang berfokus pada CNC seperti rem besar ADH Machine Tool dapat menjadi jembatan yang lebih praktis antara pembukaan die yang lebih lebar, gaya pembengkokan yang lebih tinggi, dan kontrol pengaturan yang dapat diulang. Sebaliknya, jika Anda membengkokkan baja 18-gauge yang tipis dan membutuhkan sudut dalam yang tajam untuk penutupan yang ketat, Anda mungkin turun ke pembukaan 6x. Anda mengorbankan tonase yang lebih tinggi untuk radius yang lebih ketat. Aturan ini fleksibel, tetapi hanya ketika Anda secara sadar memilih sifat fisik mana yang bersedia Anda korbankan. Jadi jika lebar die menentukan radius, apa yang menentukan sudut akhir?

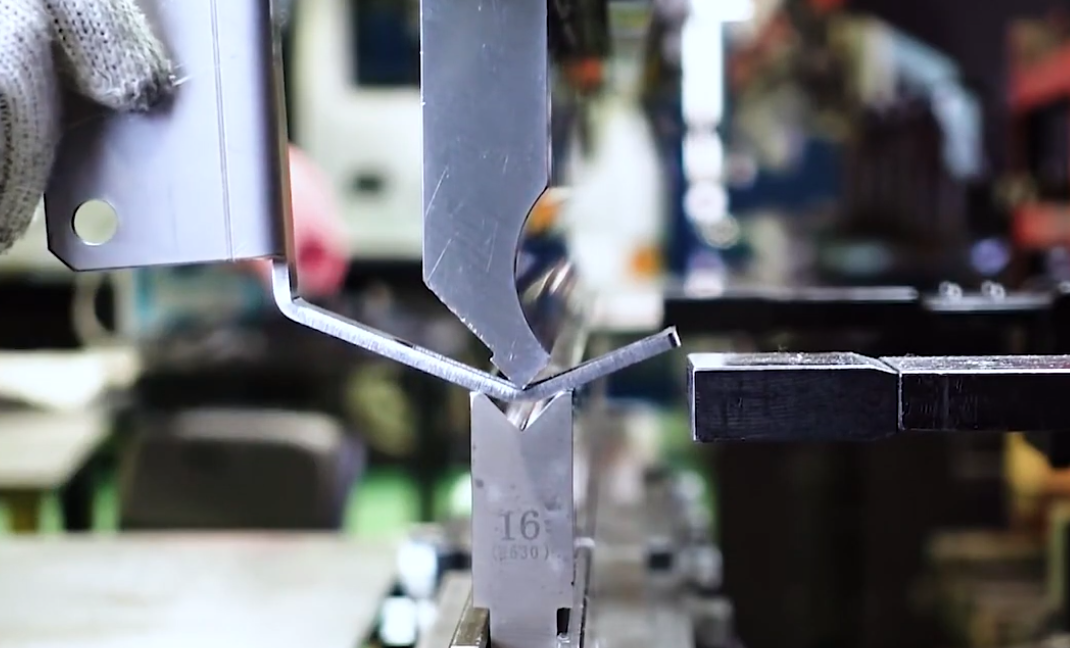

Pembengkokan udara vs. bottoming: mana yang sebenarnya memaafkan kesalahan Anda?

Ketika Anda membengkokkan udara, pukulan mendorong lembaran ke bawah ke dalam V-die cukup jauh untuk mencapai sudut yang diinginkan, meninggalkan kantong ruang kosong di bawah logam. Pengontrol CNC menentukan kedalaman, yang berarti membengkokkan udara sangat sensitif terhadap variasi material yang telah kita diskusikan sebelumnya. Jika lembaran lebih tebal dua ribu inci dari nominal, pukulan akan menembus lebih dalam relatif terhadap massa material, dan sudutnya akan terlalu membengkok. Namun, bottoming menghilangkan ruang kosong ini. Anda mendorong pukulan ke bawah sampai lembaran secara fisik tertekan melawan sisi dalam V-die.

Bottoming tampaknya seperti kode curang pemula yang terbaik. Ini memaksa logam untuk cocok sempurna dengan sudut alat, sepenuhnya menetralkan springback dan variasi ketebalan. Tetapi kepastian mekanis itu datang dengan biaya yang sangat besar. Bottoming membutuhkan tiga hingga lima kali tonase dari membengkokkan udara. Jika Anda mencoba untuk melakukan bottoming pada bagian menggunakan die pembengkokan udara standar, gaya hidrolik akan benar-benar membelah die bawah menjadi dua seperti sepotong kayu bakar, mengirimkan serpihan baja yang mengeras ke seluruh bengkel. Bottoming memaafkan ketidakkonsistenan material, tetapi dengan keras menghukum ketidaktahuan alat. Jika kita mengandalkan membengkokkan udara untuk menjaga alat kita tetap utuh, apa yang terjadi ketika kita tidak mencocokkan bagian atas dan bawah dari pengaturan?

Apa yang terjadi ketika Anda memasukkan pukulan tajam ke dalam die yang lebar?

Bayangkan mengambil pukulan dengan ujung tajam 0,030 inci dan menggunakannya untuk mendorong sepotong aluminium 1/8 inci ke dalam V-die besar 1,5 inci. Pemula menganggap pukulan akan dengan mudah mendorong logam ke bawah menjadi sudut 90 derajat yang tajam dan bersih. Fisika logam sama sekali tidak setuju. Karena bahu die sangat jauh terpisah, aluminium tidak memiliki dukungan. Alih-alih melipat dengan bersih di bahu, logam akan melunak murni pada titik kontak. Pukulan tajam bertindak seperti kapak tumpul, menggali parit dalam ke tengah garis bengkok.

Ini disebut multi-breakage, atau "membajak." Logam melilit di sekitar ujung pukulan tajam sebelum sisi-sisinya menyentuh bahu die, menciptakan kurva parabolik alih-alih sudut yang lurus. Pada saat ram menyelesaikan gerakannya, Anda belum membentuk radius; Anda telah mencetak kerutan ke tengah lembaran, melemahkan integritas struktural bagian tersebut dan meninggalkan tanda alat yang parah. Mesin menjalankan kedalaman yang tepat seperti yang diprogram untuk dicapai, tetapi geometri yang tidak cocok menghancurkan benda kerja. Anda tidak pernah bisa memaksa sepotong logam untuk mengabaikan bentuk fisik alat yang menghancurkannya.

Rutin Pengaturan "Zero-Scrap" yang Menggantikan Trik Mesin

Anda memilih V-die 8x yang sempurna dan mencocokkan radius pukulan untuk menghindari pembajakan material. Sekarang Anda harus benar-benar memasukkan alat tersebut ke dalam mesin. Lembar pengaturan yang terperinci dapat memotong waktu perubahan setengah dengan memetakan urutan alat, orientasi die, dan posisi backgauge. Tetapi efisiensi adalah pedang bermata dua. Jika lembar itu mencatat pengaturan yang cacat, atau jika Anda terburu-buru dalam pemasangan fisik, Anda hanya menjadi sangat efisien dalam mengulangi kesalahan yang sama. Pengontrol CNC tidak tahu bahwa Anda memasukkan alat secara sembarangan; ia hanya tahu untuk mendorong ram ke bawah ke kedalaman yang diprogram. Untuk menjamin geometri yang baru saja kita pilih benar-benar berfungsi, kita memerlukan rutinitas fisik yang mengunci kesalahan mekanis sebelum ram bergerak.

Bagaimana partikel debris mikroskopis mengganggu keterulangan ram Anda

Lihatlah tempat tidur dari setiap press brake yang sibuk. Anda akan melihat debu hitam, serpihan oksida laser, dan skala pabrik yang hancur. Sebuah potongan skala itu mungkin hanya berukuran lima ribu inci (0,005") tebal. Dengan mata telanjang, itu tidak berbahaya. Tetapi jika Anda menjatuhkan V-die yang telah Anda pilih dengan sempurna tepat di atas titik itu, Anda baru saja merusak seluruh jalur produksi Anda.

Ingat bahwa membengkokkan udara sepenuhnya bergantung pada kedalaman penetrasi pukulan yang tepat untuk menentukan sudut akhir. Mesin mengukur kedalaman ini dari titik nol internalnya, bukan dari bagian atas die kotor Anda. Potongan skala itu mengangkat die sebesar 0,005 inci, yang berarti pukulan sekarang akan menembus 0,005 inci lebih dalam ke dalam V-die daripada yang diharapkan oleh pengontrol. Tergantung pada lebar die, debris mikroskopis itu dengan mudah dapat diterjemahkan menjadi satu derajat penuh atau lebih dari overbending. Operator akan menghabiskan berjam-jam menyesuaikan parameter CNC, mengejar sudut yang terus mengambang, tanpa menyadari bahwa mesin dengan sempurna mengulangi kesalahan fisik yang disebabkan oleh pengaturan mereka yang kotor. Kain bengkel dan cepat mengelap tempat tidur dan tang alat tetap menjadi peningkatan akurasi termurah dalam fabrikasi.

Kebiasaan "duduk dan pusat": mengapa operator melewatkannya dan membayar harganya

Mengelap tempat tidur membuat alat menjadi rata, tetapi tidak membuatnya sejajar. Masuk ke bengkel mana pun, dan Anda akan melihat operator memuat pukulan, memuat die, mengencangkan penjepit dengan ram terbuka lebar, dan segera mengambil sepotong lembaran logam. Mereka melewatkan jabat tangan mekanis yang paling penting dalam membengkok: duduk dan memusatkan.

Ketika Anda mengencangkan penjepit pada ram yang terbuka, alat tersebut mengambang. Mereka mungkin terlihat sejajar di mata, tetapi mereka beristirahat pada toleransi penjepit, bukan jalur beban sebenarnya dari mesin. Begitu Anda menginjak pedal dan mendorong 50 ton gaya hidrolik ke dalam logam, alat tersebut akan bergerak secara liar ke pusat mekanis mereka yang sebenarnya. Guncangan lateral itu tidak hanya merusak bengkok pertama, melemparkan sudut keluar dari toleransi, tetapi juga merusak pemegang die seiring waktu. Rutinitas yang benar tidak dapat dinegosiasikan. Muat alat, biarkan penjepit sedikit longgar, turunkan ram di bawah tonase rendah sehingga pukulan secara fisik cocok ke bagian bawah V-die, dan lalu kunci penjepit. Ini memaksa geometri untuk sejajar dengan sempurna di bawah tekanan. Alat sekarang terikat tepat di mana beban akan diterapkan.

Menerjemahkan grafik bengkok menjadi rutinitas pengaturan satu kali

Setelah alat bersih, terpasang, dan terpusat, langkah terakhir adalah menerjemahkan grafik bengkok pekerjaan ke dalam realitas fisik. Grafik bengkok yang baik memberi tahu Anda radius pukulan, bukaan die, dan posisi berhenti. Pemula memperlakukan dokumen ini seperti resep ajaib yang menjamin bagian yang sempurna pada pukulan pertama. Itu tidak.

Untuk pembaca yang menginginkan bahan referensi konkret sebelum mengubah grafik menjadi pengaturan, ADH Machine Tool menyediakan materi produk yang dapat diunduh yang mencakup pembengkokan CNC dan peralatan lembar logam terkait; brosur yang dapat diunduh dapat membantu Anda membandingkan kemampuan mesin dan spesifikasi dengan persyaratan bengkok di depan Anda.

Grafik mengasumsikan ketebalan material nominal dan kondisi alat yang sempurna. Itu tidak dapat memperhitungkan fakta bahwa batch baja baru ini sedikit lebih keras dari minggu lalu, atau bahwa pusat V-die favorit Anda sedikit aus dari penggunaan berat selama bertahun-tahun. Rutinitas pengaturan yang disiplin menggunakan grafik bengkok sebagai dasar, bukan sebagai injil. Anda memuat alat persis seperti yang ditentukan, memverifikasi titik pemeriksaan fisik, dan kemudian menjalankan sepotong limbah tunggal dari batch material yang sebenarnya untuk memvalidasi springback dan kedalaman. Tujuan dari rutinitas zero-scrap adalah untuk mengisolasi variabel. Dengan mengunci kebersihan dan penyelarasan alat, Anda memastikan bahwa setiap deviasi pada potongan uji pertama murni merupakan masalah perilaku material, bukan kesalahan mesin. Anda telah menghilangkan cara-cara kerja yang sembarangan. Sekarang, ketika logam pasti akan mendorong kembali selama bengkok, Anda tahu persis apa yang Anda hadapi.

Penyesuaian Mid-Bend: Perbaikan Nyata di Lantai Produksi Ketika Logam Melawan

Pita urethane vs. cetakan yang dipoles: kebenaran tentang mencegah goresan

Anda menarik potongan uji stainless steel pertama Anda dari pengaturan yang baru saja kami bangun dengan sempurna, dan ada garis seret dalam yang dalam dan jelek yang membentang sepanjang radius bengkok. Naluri pemula adalah segera menyalahkan alat dan meminta set cetakan yang sangat dipoles dan mahal. Tetapi insinyur alat tahu kebenaran yang keras: cetakan dengan finishing cermin bukanlah solusi goresan yang universal. Jika masalah nyata Anda adalah oksida laser yang terjebak, skala pabrik yang pecah, atau film pelindung murah yang terkelupas di bawah lima puluh ton gaya, cetakan yang dipoles itu masih akan meninggalkan bekas di lembaran. Lebih buruk lagi, permukaan yang lebih halus mungkin sebenarnya menyembunyikan kesalahan pengaturan yang mendasar, seperti cetakan yang sedikit terlalu sempit untuk ketebalan material, memaksa logam untuk menyeret secara agresif di atas bahu daripada bergulir dengan mulus ke dalam V.

Goresan adalah gejala dari gesekan dan gerakan relatif di bawah tekanan ekstrem. Saat punch mendorong ke bawah, lembaran logam tidak punya pilihan selain menyeret di atas bahu cetakan untuk membentuk sudut. Pita urethane adalah pertahanan standar di sini, tetapi operator sering salah memahami cara kerjanya. Itu tidak hanya membuat cetakan "licin." Itu bertindak sebagai penghalang yang sangat dapat dimampatkan yang menyerap gesekan, mencegah pengikisan logam-ke-logam mikroskopis yang merusak finishing permukaan.

Tetapi pita urethane memperkenalkan variabel fisik baru. Itu memiliki ketebalan, dan itu terkompresi secara tidak terduga berdasarkan tonase yang diterapkan. Jika Anda menempelkan lapisan pita urethane setebal 0,015 inci di atas cetakan Anda tanpa menghitung ulang kedalaman penetrasi punch, pengaturan mekanis Anda yang sempurna baru saja hilang. Mesin akan kurang membengkokkan bagian tersebut karena punch mengenai pita, bukan bagian bawah stroke yang diharapkan. Akurasi yang sebenarnya berarti membaca goresan sebelum Anda bereaksi. Jika tanda tersebut adalah goresan yang dalam dan terus menerus, Anda kemungkinan memiliki puing-puing atau pengikisan yang parah. Jika itu adalah serangkaian goresan, bahu cetakan Anda mungkin sudah aus. Anda hanya menerapkan pita setelah Anda tahu persis interaksi fisik apa yang menyebabkan kerusakan, dan Anda selalu menyesuaikan parameter tinggi cetakan pengontrol Anda untuk memperhitungkan ketebalan penghalang.

Efek melengkung: apakah crowning satu-satunya cara untuk memperbaiki bagian yang melengkung?

Anda membengkokkan panjang delapan kaki dari baja 11-gauge, memeriksa ujungnya, dan mereka mengukur sudut 90 derajat yang sempurna. Kemudian Anda menggeser protractor ke tengah bagian, dan itu membaca 92 derajat. Bagian tersebut melengkung terbuka di tengah, terlihat persis seperti kano. Refleks langsung di lantai produksi adalah untuk meningkatkan CNC crowning atau mulai secara membabi buta menyelipkan shim kertas di bawah tengah dasar cetakan.

Crowning ada untuk mengkompensasi defleksi alami dari press brake. Ketika silinder hidrolik mendorong ke bawah pada ujung balok atas, rangka baja yang besar secara fisik melengkung di bawah resistensi logam. Ram melengkung ke atas di tengah, dan tempat tidur melengkung ke bawah. Wedge crowning mendorong pusat tempat tidur bawah kembali ke atas untuk menjaga alat tetap sejajar. Tetapi crowning sangat berbahaya digunakan secara berlebihan sebagai obat ajaib. Jika bagian Anda melengkung, masalah yang lebih dalam sering kali adalah pemuatan yang tidak konsisten atau pembengkokan yang tidak terpusat.

Misalkan Anda membengkokkan bagian sepanjang sepuluh kaki, tetapi Anda hanya memuat delapan kaki alat, membiarkan ujung bagian menggantung di ruang. Atau misalkan urutan pembengkokan Anda memaksa mesin untuk memuat secara asimetris, menempatkan 80% dari tonase di sisi kiri tempat tidur. Dalam skenario ini, defleksi tempat tidur berubah sepenuhnya. Sistem crowning mengasumsikan beban yang terpusat dan seragam di seluruh alat. Jika Anda mencoba untuk crowning keluar dari proses yang secara fundamental tidak seimbang, Anda tidak akan memperbaiki kano; Anda hanya akan memindahkan kesalahan ke tempat lain, menciptakan bagian yang terlalu membengkok di satu kuartal dan kurang membengkok di kuartal lainnya. Anda memperbaiki lengkungan dengan terlebih dahulu memastikan bahwa beban alat Anda terpusat dan tonase Anda terdistribusi secara merata. Hanya ketika beban fisik seimbang, Anda menyentuh wedge crowning untuk menyetel derajat akhir. Untuk toko yang secara rutin menangani bagian yang lebih panjang dan membutuhkan peralatan yang dirancang untuk kekakuan pembengkokan, ADH Machine Tool’s press rem tandem adalah langkah praktis berikutnya, didukung oleh kemampuan pembengkokan berbasis CNC dan desain rangka serta ram yang diverifikasi melalui analisis elemen hingga.

Ketika flensa terlalu pendek: menipu backgauge vs. mengganti cetakan

Cetakan memanggil flensa 0,400 inci, tetapi cetakan standar Anda memerlukan setidaknya 0,500 inci material untuk menjembatani pembukaan V dengan aman. Ketika Anda mendorong blank ke dalam mesin, itu hampir tidak menyentuh tepi bahu cetakan. Saat punch turun, logam tergelincir dari jari-jari backgauge, menarik ke bawah ke dalam V, dan menciptakan kekacauan yang terdistorsi dan berbahaya.

Operator membenci mengganti cetakan untuk satu pembengkokan, jadi mereka mencoba untuk menipu. Mereka memiringkan bagian ke atas untuk menangkap ujung jari backgauge, atau mereka mencoba menyelipkan lembaran melawan langkah sekunder di blok pengukur. Ini adalah perangkap yang parah. Dengan menipu backgauge, Anda menghancurkan repetisi tempat duduk. Bagian tersebut tidak lagi terletak datar dan persegi terhadap titik referensi yang solid. Anda telah menukar masalah flensa pendek dengan penyimpangan sudut, putaran lateral, dan panjang flensa yang tidak konsisten di seluruh jalur produksi.

Ini adalah masalah geometri, bukan masalah trik backgauge. Panjang flensa minimum diatur secara ketat oleh lebar pembukaan cetakan—biasanya memerlukan flensa yang setidaknya 70% dari lebar V hanya untuk menjaga logam agar tidak jatuh ke dalam celah. Jika flensa tidak dapat secara fisik menjembatani bahu cetakan dengan aman, Anda tidak dapat membengkokkannya di alat itu. Anda harus beralih ke cetakan akut dengan pembukaan yang lebih ketat, yang akan secara drastis meningkatkan tonase yang diperlukan, atau menggunakan alat offset khusus.

Tetapi terkadang, bahkan dengan cetakan yang paling ketat dan pengaturan yang paling disiplin, logam tidak akan berkolaborasi. Pemulihan yang parah pada baja berkekuatan tinggi, profil asimetris ekstrem, atau panjang flensa yang melanggar hukum tuas pada akhirnya akan memaksa tangan Anda. Rutinitas pengaturan yang sempurna tidak dapat menyelamatkan bagian yang sudah ditakdirkan sebelum mencapai mesin. Ketika Anda mencapai batas absolut fisika di lantai produksi, masalahnya tidak lagi pada press brake.

Batas Keras: Ketika Tidak Ada Jumlah Keterampilan Pembengkokan yang Dapat Memperbaiki Blank yang Buruk

Bayangkan mencolokkan gitar murah yang tidak teratur ke dalam amplifier konser seharga lima puluh ribu dolar. Anda dapat menyesuaikan equalizer, menambahkan reverb, dan mengubah gain sepanjang hari, tetapi speaker hanya akan menyiarkan apa yang Anda berikan kepada mereka—versi suara yang lebih keras dan lebih jelas dari suara yang mengerikan. Press brake bekerja dengan cara yang sama. Itu adalah amplifier dari keputusan hulu. Jika departemen pemotongan memberikan Anda tumpukan blank yang terkompromi, mesin Anda tidak akan menyaring kesalahan tersebut. Itu hanya akan menggandakannya.

Ketika sebuah bagian secara fisik tidak mungkin untuk dibengkokkan dengan bersih, perbaikan tidak terjadi di pengontrol. Itu terjadi di stasiun CAD. Rekayasa harus memperlebar flensa, mengubah potongan relief, atau mengubah ketebalan material agar logam dapat dengan aman menjembatani cetakan. Tetapi sebelum rekayasa dapat memperbaiki desain yang buruk, lantai produksi harus berhenti mencoba melakukan keajaiban pada material yang buruk.

Jika pertanyaan sebenarnya adalah apakah batasan tersebut termasuk dalam desain bagian, rencana alat, atau spesifikasi mesin, ADH Machine Tool dapat membantu mengubah diagnosis itu menjadi langkah praktis berikutnya; untuk diskusi terfokus tentang pembengkokan, pemotongan, penggerindaan, pemotongan, atau kebutuhan otomatisasi, menghubungi tim.

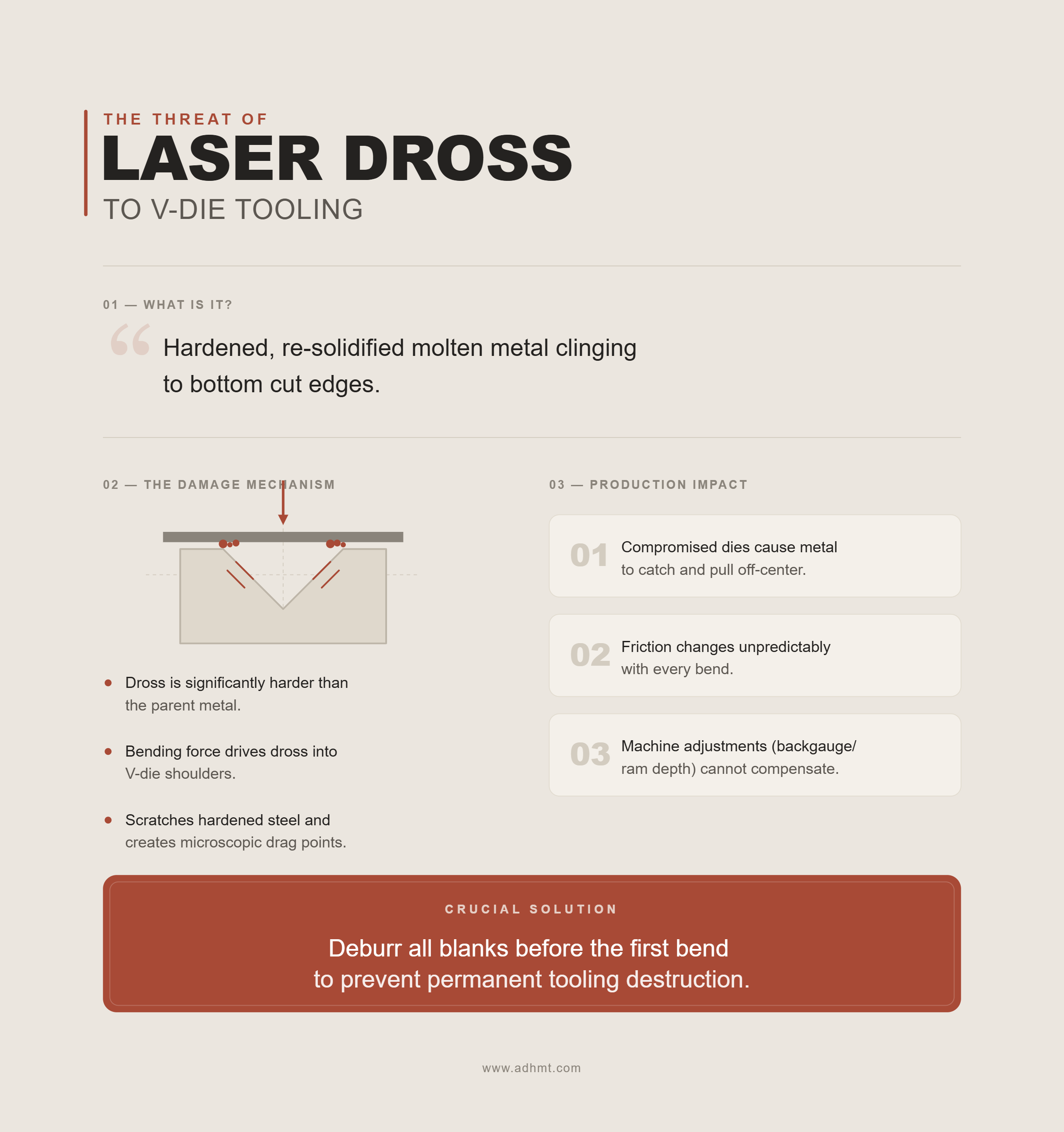

Dross laser vs. V-die: mengapa alat selalu kalah

Operator laser menjatuhkan skid bagian yang baru dipotong di stasiun Anda. Sekilas, blanko terlihat baik-baik saja. Tetapi jalankan tangan telanjang Anda di sepanjang tepi bawah. Jika terasa seperti pisau bergerigi, Anda sedang memegang pembunuh pengaturan.

Tepi bergerigi itu adalah dross laser—logam cair yang telah mengeras dan menempel di bagian bawah potongan. Dross jauh lebih keras daripada material induknya. Ketika Anda meletakkan blanko yang tertutup dross di atas V-die dan menurunkan punch, mesin menerapkan ton tekanan pada stalaktit kecil yang mengeras itu. Mereka tidak meratakan dengan mulus. Sebaliknya, mereka langsung menggali ke bahu die Anda, menggores baja yang mengeras dan menciptakan titik gesekan mikroskopis.

Setelah bahu die terkompromi, logam berhenti meluncur dengan rata ke dalam pembukaan V. Ia terjepit, terseret, dan menarik keluar dari pusat. Anda mungkin mencoba untuk mengimbangi dengan menyesuaikan backgauge atau mengubah kedalaman ram, tetapi Anda sedang mengejar hantu. Gesekan berubah dengan setiap belokan tergantung pada di mana dross kebetulan menggigit alat. Jika Anda tidak mengembalikan blanko tersebut ke stasiun penghalusan sebelum Anda membuat belokan pertama, Anda secara sengaja menghancurkan alat Anda sendiri.

Bagaimana lembaran yang melengkung dan pemotongan yang buruk merusak pengaturan press brake yang sempurna

Sisa permukaan hanya setengah dari pertempuran. Geometri aktual dari blanko yang masuk menentukan batas akurasi Anda. Pertimbangkan lembaran yang terlalu rapat di meja plasma, menyerap sejumlah besar panas hingga melengkung di tengah. Ketika Anda menggeser blanko yang melengkung itu melawan jari-jari backgauge Anda, ia tidak duduk dengan rata. Ia bergoyang. Jika blanko bergoyang bahkan sedikit milimeter, garis belokan Anda tidak lagi sejajar dengan alat. Anda menurunkan ram, dan flens yang dihasilkan menjadi menyempit—mengukur dua derajat miring di satu ujung dan sempurna di ujung lainnya.

Anda tidak bisa memprogram untuk mengatasi goyang.

Batas absolut yang sama berlaku untuk tepi yang dipotong buruk. Jika operator pemotong memotong blanko sedikit tidak sejajar, atau jika laser kehilangan kalibrasi dan memotong tepi referensi yang bergelombang, backgauge Anda merujuk pada kebohongan. Kontrol CNC menghitung panjang flens dengan asumsi bahwa tepi yang menyentuh jari-jari adalah lurus dan sejajar dengan garis belokan yang dimaksudkan. Ketika Anda memberinya trapezoid alih-alih persegi panjang, mesin membengkokkan sudut yang sempurna menjadi bagian yang bengkok.

Presisi sejati membutuhkan disiplin untuk memeriksa material Anda sebelum Anda menyentuh pedal. Mengenali batas fisik ini adalah apa yang memisahkan operator mesin dari fabricator sejati. Ini memaksa Anda untuk berhenti melawan kontroler dan mulai menuntut kualitas yang lebih baik dari hulu, menetapkan panggung untuk pola pikir yang memprioritaskan kontrol proses daripada penyesuaian tanpa akhir.

Perubahan Mental Anda: Dari Mengejar Trik ke Membangun Proses

Sekarang Anda tahu bahwa Anda tidak bisa memperbaiki blanko yang buruk di kontroler, bagaimana Anda benar-benar menegakkan kualitas di lantai? Anda berhenti menerima sampah, tetapi Anda juga berhenti mempercayai sejarah yang tidak terverifikasi. Lembar pengaturan dan foto dari proses sebelumnya diperlakukan seperti kitab suci di sebagian besar bengkel. Mereka seharusnya tidak. Jika operator yang menjalankan pekerjaan bulan lalu mengimbangi batch baja yang melengkung dengan mengubur offset backgauge yang aneh dalam program, dan Anda secara membabi buta memuat program yang sama hari ini dengan baja yang benar-benar datar, Anda akan membengkokkan limbah. Anda hanya membekukan pengaturan yang buruk ke dalam memori perusahaan.

Kontrol proses dimulai dengan memperlakukan setiap pengaturan sebagai lembaran kosong yang harus membuktikan dirinya. Anda mengkomunikasikan tuntutan kualitas yang ketat kepada departemen laser atau pemotong bukan dengan mengeluh, tetapi dengan menyajikan bukti fisik. Anda mengembalikan blanko dan berkata, "Saya tidak bisa menjalankan skid ini karena bagian ini bergoyang empat puluh ribu terhadap jari-jari saya." Anda berhenti mencoba menjadi pahlawan yang memaksa material buruk untuk bekerja. Sebaliknya, Anda membangun dasar kebenaran yang dikenal dan dapat diverifikasi—die yang bersih, blanko yang sejajar, dan mesin yang benar-benar melakukan apa yang dikatakan kontroler.

Bagaimana menggunakan belokan pertama Anda sebagai data kalibrasi membangun akurasi

Amatir menahan napas pada belokan pertama, berharap bagian tersebut keluar sempurna. Profesional tahu bahwa belokan pertama adalah alat diagnostik, bukan produk jadi. Anda tidak mencoba untuk beruntung; Anda mengumpulkan data tentang bagaimana batch logam spesifik ini bereaksi terhadap alat spesifik Anda.

Sifat material mengalir. Bahkan jika Anda memiliki grade baja yang sama persis seperti kemarin, kekuatan hasil dan struktur butir akan bervariasi sedikit dari lembaran ke lembaran. Untuk menangkap kenyataan ini, Anda harus memilih strategi pengujian Anda. Anda bisa membengkokkan sedikit demi sedikit, mendekati sudut target untuk menjamin bahwa Anda tidak membuang bagian, meskipun ini memakan waktu siklus Anda. Sebagai alternatif, pada material dengan pantulan tinggi, Anda mungkin sengaja membengkokkan bagian limbah satu atau dua derajat. Ini memaksa logam melewati titik hasilnya sehingga Anda dapat mengukur seberapa banyak ia rileks ketika ram dilepaskan. Setelah Anda memiliki angka yang pasti itu, Anda memperbarui kontroler. Anda tidak lagi menebak; Anda memerintahkan mesin berdasarkan bukti fisik.

Mengapa pengaturan yang disiplin terasa lebih lambat—hingga mereka menyelamatkan hari Anda

Membersihkan bahu die, meratakan backgauge, mengukur blanko pertama dengan kaliper, dan menjalankan belokan uji memerlukan waktu. Ketika manajer bengkel berjalan di belakang Anda menunggu bagian, rutinitas metodis ini terasa sangat lambat. Godaan untuk melewatkan daftar periksa pra-pengaturan dan langsung mulai membengkokkan sangat besar.

Jangan menyerah padanya. Musuh nyata produksi bukanlah pengaturan yang lambat; itu adalah variasi tersembunyi dan waktu pencarian. Menghabiskan sepuluh menit ekstra untuk memverifikasi alat dan material Anda mencegah Anda menghabiskan dua jam mengejar fluktuasi sudut misterius yang disebabkan oleh sepotong skala pabrik yang terjebak di bawah die. Pengaturan yang disiplin menghilangkan variabel yang menyebabkan kegagalan di tengah proses. Pada pekerjaan yang sering diulang dan terdokumentasi dengan baik, disiplin yang tepat inilah yang membuat proses sangat dapat diulang sehingga lembar pengaturan benar-benar dapat mengungguli pemikiran baru. Anda melakukan pekerjaan keras untuk menstandarkan proses sekali, sehingga Anda tidak perlu membuang waktu untuk memperbaikinya lagi.

Membangun kepercayaan melalui prediktabilitas, bukan kemenangan yang mengejutkan

Masuk ke bengkel fabrikasi mana pun dan dengarkan apa yang dibanggakan oleh para operator. Orang yang berpikir bahwa press braking adalah bentuk seni akan menceritakan kisah tentang bagaimana dia menyelamatkan bagian yang melengkung dan tertutup dross dengan menyusun die dengan sepotong kardus dan secara manual mengatur pedal. Dia berpikir dia adalah seorang pengrajin. Pada kenyataannya, dia adalah tanggung jawab.

Kepercayaan sejati tidak datang dari melakukan keajaiban untuk menyelamatkan pengaturan yang terkutuk. Itu datang dari merancang keajaiban keluar dari persamaan sepenuhnya. Ketika Anda menghormati batas fisik alat Anda, menuntut material yang sejajar dari hulu, dan menggunakan belokan pertama Anda untuk mengkalibrasi mesin dengan kenyataan, sihir itu menghilang. Press brake berhenti menjadi kotak trik yang misterius dan menjadi persis seperti yang dirancang: pengganda kekuatan yang dapat diprediksi dan sangat akurat. Tujuan Anda bukanlah untuk menjadi pahlawan di lantai bengkel. Tujuan Anda adalah membuat pekerjaan itu begitu mendasar sehingga membengkokkan logam menjadi bagian yang paling membosankan dan menguntungkan dari hari Anda.
