Pemotongan Laser Serat | Seri ULE

Laser Serat Meja Penukar

Platform meja penukar yang memisahkan pemotongan dari penyiapan lembaran dan pengambilan suku cadang, membantu mengurangi gangguan penanganan saat siklus dan beban diseimbangkan.

Minta Penawaran Lihat Spesifikasi

Spesifikasi teknis

Spesifikasi teknis ULE-E

Pilih satu model ULE-E. Jarak bebas balok tercantum untuk meja atas/bawah. Beban adalah total di kedua meja dan bergantung pada konfigurasi rantai tunggal atau rantai ganda. Kecepatan maksimum mengikuti paket penggerak yang dinyatakan.

Model	Keluarga	Daya Laser	Area Pemrosesan	Perjalanan Z	Jarak Bebas Balok (meja atas/bawah)	Akurasi Pemosisian	Pengulangan	Kecepatan Terkopel Maks	Akselerasi Terkopel Maks	Total Beban di Kedua Meja	Dimensi Keseluruhan	Tegangan Terukur	Frekuensi
Satuan		kW	mm	mm	mm	mm	mm	m/menit	g	kg	mm	V	Hz
3015E	ULE-E	3–20	3100×1550	300	100/250	≤±0,03	≤±0,02	140 (Inovance/BOCHU S9); 100 (Delta)	1.7	1500 (rantai tunggal); 3000 (rantai ganda)	8800×2950×2300	380	50
4015E	ULE-E	3–20	4100×1550	300	100/250	≤±0,03	≤±0,02	140 (Inovance/BOCHU S9); 100 (Delta)	1.7	1900 (rantai tunggal); 3800 (rantai ganda)	10800×2950×2300	380	50
4020E	ULE-E	3–20	4100×2050	300	100/250	≤±0,03	≤±0,02	140	1.7	2600 (rantai tunggal); 5200 (rantai ganda)	10800×3500×2300	380	50
6020E	ULE-E	3–20	6100×2050	300	100/250	≤±0,03	≤±0,02	140	1.7	4000 (rantai tunggal); 8000 (rantai ganda)	15000×3500×2300	380	50
6026E	ULE-E	6–40	6100×2600	420	120/360	≤±0,03	≤±0,02	140	1.7	6200 (rantai tunggal); 12400 (rantai ganda)	15000×4250×2700	380	50
8026E	ULE-E	6–40	8100×2600	420	120/360	≤±0,04	≤±0,02	140	1.7	8200 (rantai tunggal); 16400 (rantai ganda)	19500×4250×2700	380	50
12526E	ULE-E	6–40	12500×2600	420	120/360	Sumbu Y ≤±0,06	≤±0,03	140	1.7	12500 (rantai tunggal); 25000 (rantai ganda)	27500×4250×2700	380	50

Input produksi

Rencanakan format lembaran dan siklus pertukaran

Format lembaran, muatan, penggantian meja, tugas pemotongan, dan penanganan harus direncanakan bersama.

Lembaran dan meja

Sediakan format lembaran, muatan, rute meja, metode pemuatan, dan pengambilan suku cadang jadi.

Material dan proses

Konfirmasi material, ketebalan, gas, daya, dan sampel tepi representatif.

Tugas dan penanganan

Tentukan campuran batch, waktu pemotongan, pertukaran meja, penyortiran, dan penanganan otomatis.

Penutup dan data

Konfirmasi pelindung, ekstraksi, nesting, sisa potongan, dan koneksi data apa pun.

Mesin sedang beroperasi

Lihat Laser Meja Pertukaran ULE yang Sedang Beroperasi

Perhatikan siklus meja ULE, lalu bandingkan alur kerja meja, paket pemotongan, dan sistem penanganannya di bawah ini.

Tonton di YouTube (terbuka di tab baru)

Sistem produk

Di dalam sistem pemotongan meja pertukaran

ULE memisahkan persiapan meja eksternal dari alur kerja pemotongan aktif. Nilainya bergantung pada seberapa baik pemotongan, pertukaran meja, pembongkaran, dan pemuatan ulang disesuaikan.

Urutan meja pertukaran

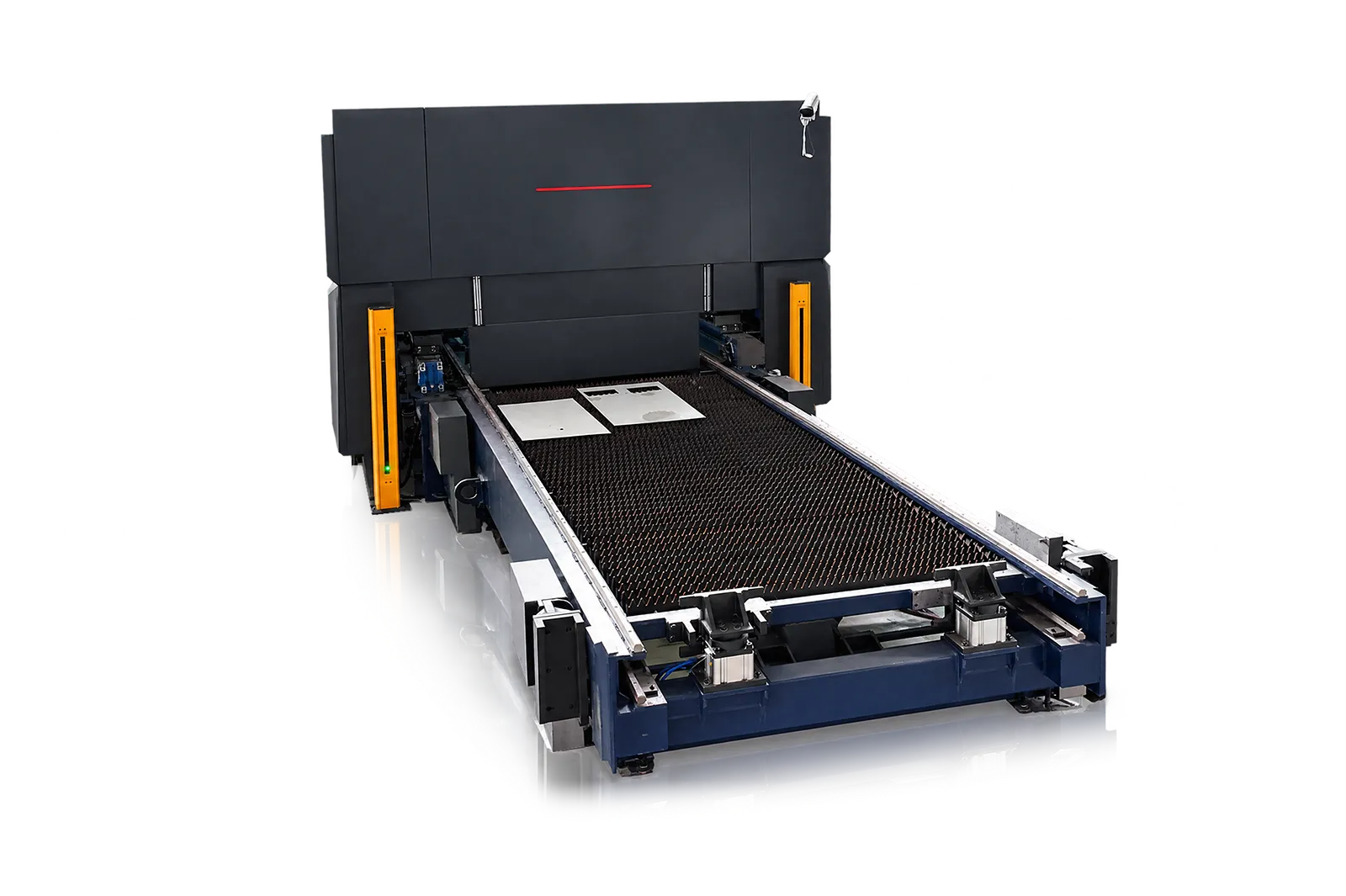

Sistem meja penukar pada mesin pemotongan laser serat ULE

Siapkan meja berikutnya saat pemotongan berlangsung

Satu meja dapat dimuat atau dibongkar sementara meja lainnya tetap dalam alur kerja pemotongan. Pertukaran membawa meja yang telah disiapkan ke posisi pemotongan.

Nilai waktu persiapan bersamaan dengan waktu pemotongan. Penguncian meja, referensi koordinat, dan kapasitas beban mengikuti sistem pertukaran yang dipilih.

Dudukan (bed), gantry, dan pergerakan

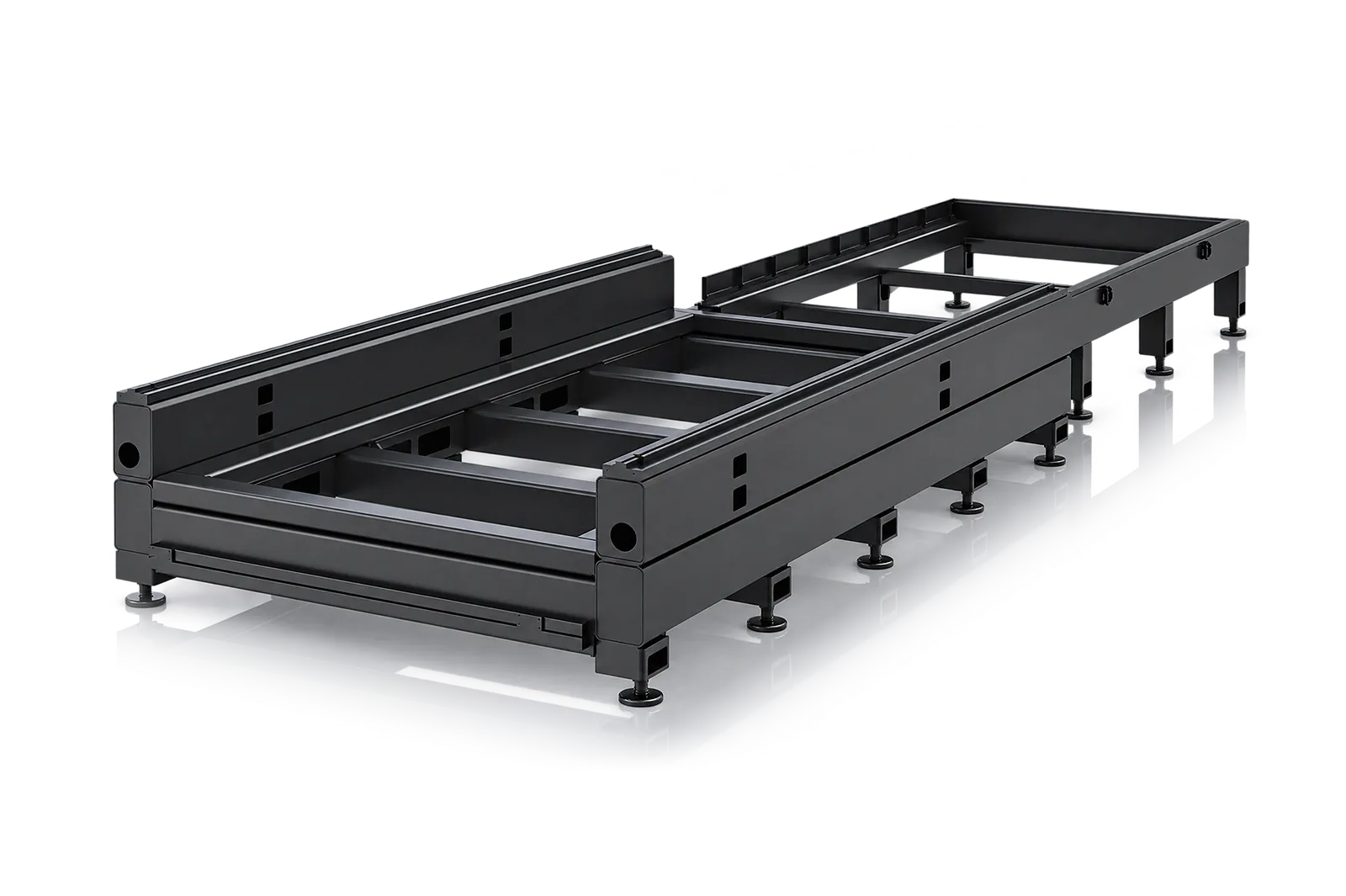

Meja

Mendukung format kerja

Dudukan (bed) membentuk dasar struktural untuk meja dan format pemotongan yang dipilih.

Periksa ukuran lembaran yang dituju dan beban meja untuk model ULE-E yang tepat.

Gantry pemotongan laser dengan kepala pemotong dan pemandu gerak yang terlindungi

Gantry dan pergerakan

Memosisikan kepala pemotong

Gantry dan transmisi menggerakkan kepala di seluruh area kerja yang dipilih.

Baca kecepatan, percepatan, dan pemosisian dari model yang dipilih; tinjau perlindungan dan pelumasan untuk sistem pergerakan.

Kepala dan paket pemotongan

Kepala pemotong yang digunakan pada mesin pemotongan laser meja penukar ULE

Kepala pemotongan

Mengontrol proses pada lembaran

Pengikuti ketinggian kepala, fokus, dan fungsi perlindungan yang disediakan beroperasi pada titik pemotongan.

Konfirmasi fungsi kepala yang disertakan untuk material dan ketebalan yang dipilih.

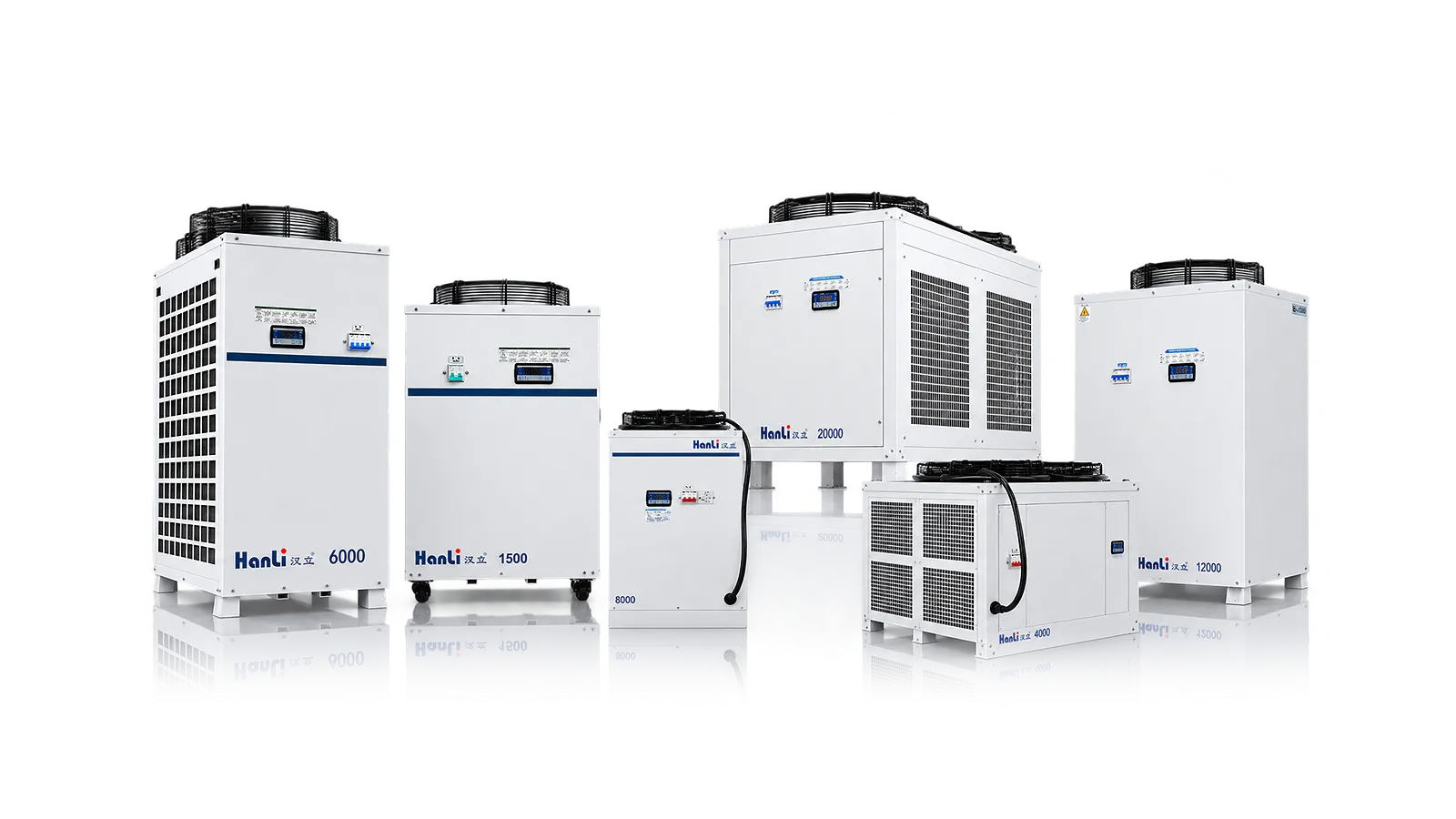

Chiller air industri untuk proses pemotongan laser

Paket proses

Mendukung potongan yang dipilih

Sumber, gas bantu, dan pendinginan bekerja dengan kepala, sementara ekstraksi melayani area pemotongan aktif.

Pilih paket daya dan peralatan proses lengkap untuk kualitas tepi yang diinginkan.

CNC dan otomatisasi opsional

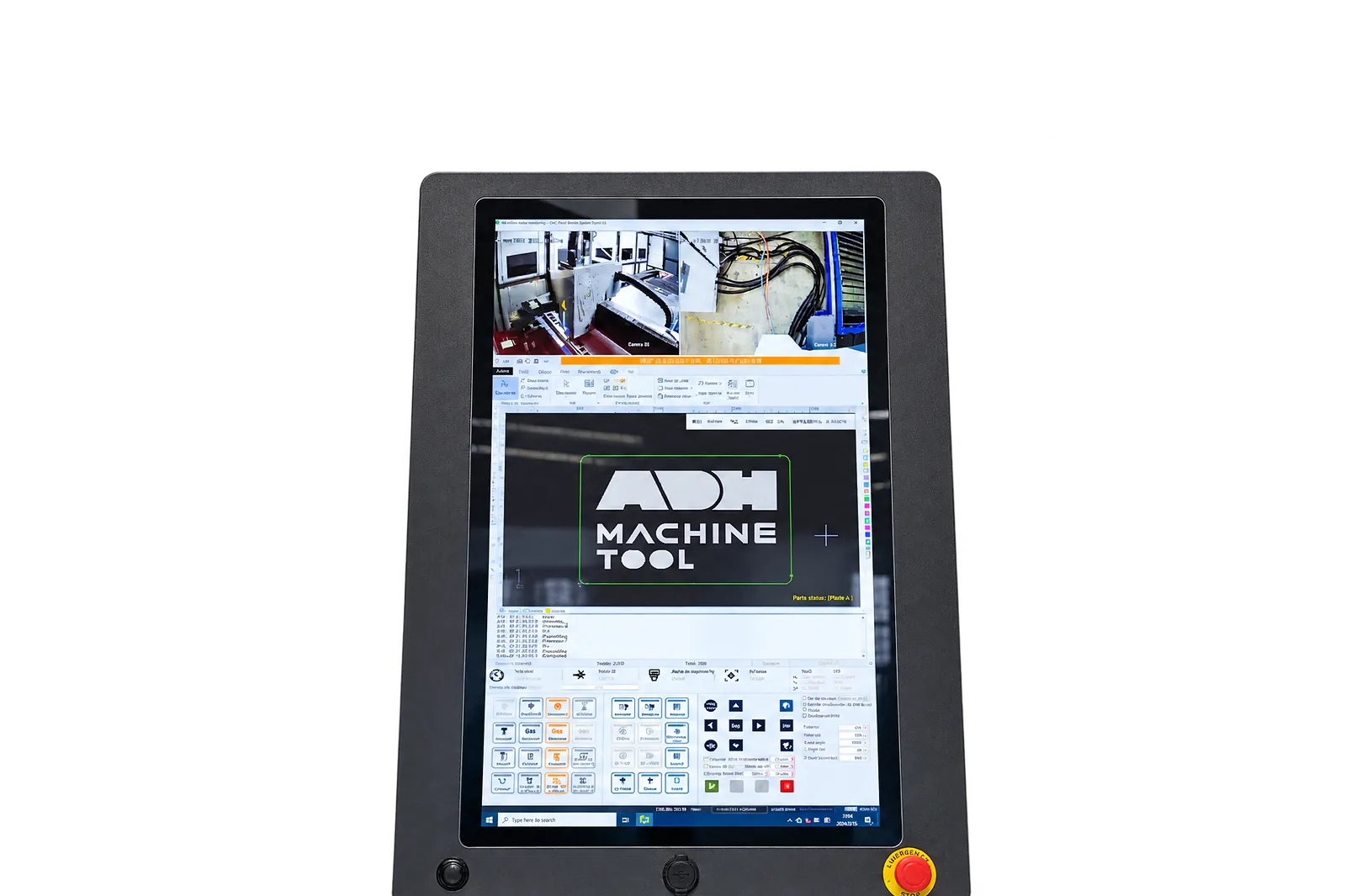

Sistem kendali mesin pemotongan laser meja penukar ULE

CNC

Koordinasikan status pemotongan dan meja

CNC mengoordinasikan program pemotongan dengan status meja pertukaran.

Tinjau fungsi nesting, garis potong bersama (common-line), dan sisa bahan yang disediakan.

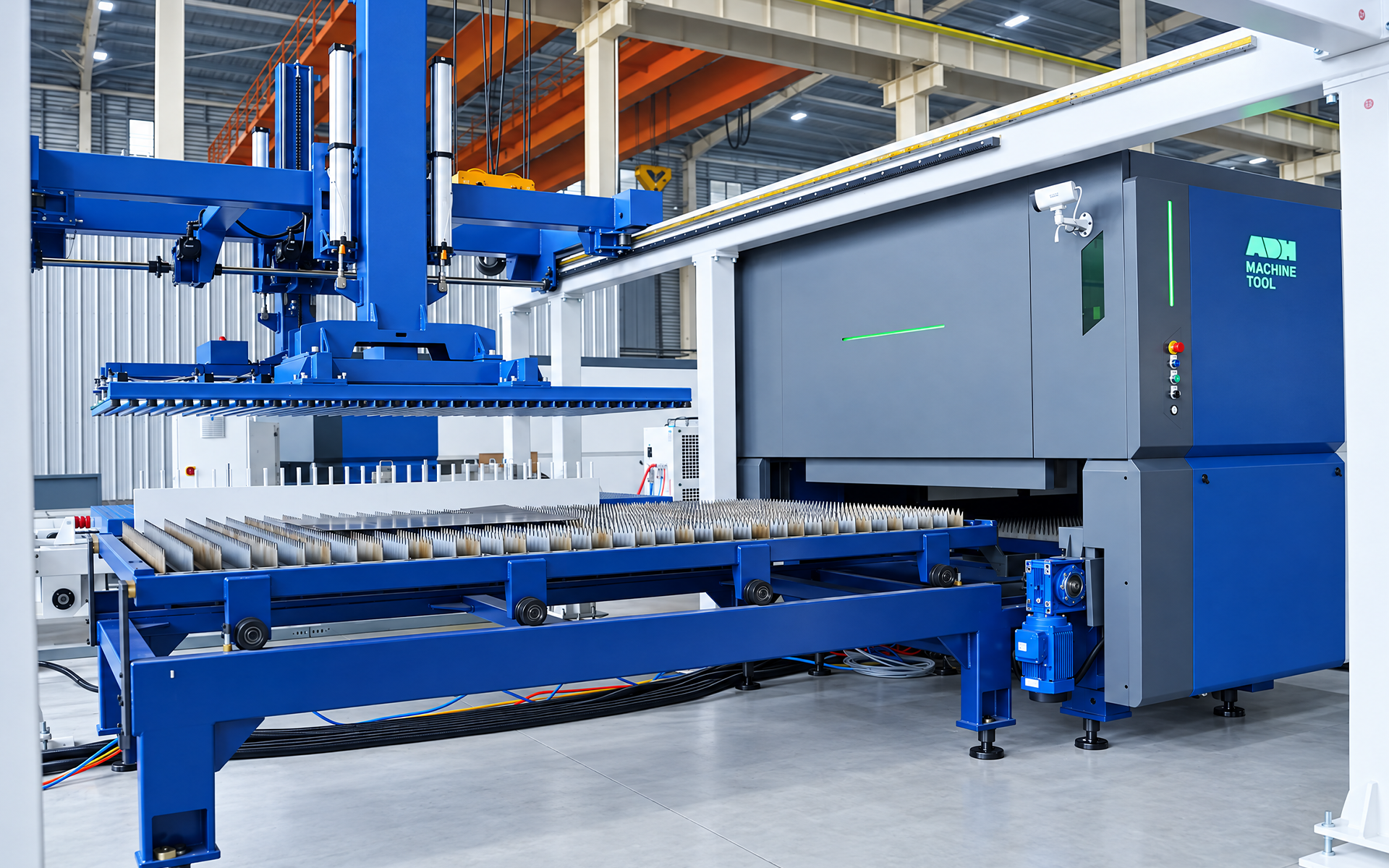

Otomatisasi pemuatan lembaran di samping mesin pemotongan laser tertutup

Otomatisasi opsional

Hubungkan sistem penanganan dan produksi

Pemuat otomatis, peralatan bongkar muat, dan koneksi MES memerlukan antarmuka yang ditentukan.

Tinjau bagaimana status pekerjaan dan pemulihan berpindah antar sistem yang dikonfigurasi.

Akses pemuatan dan pengambilan suku cadang

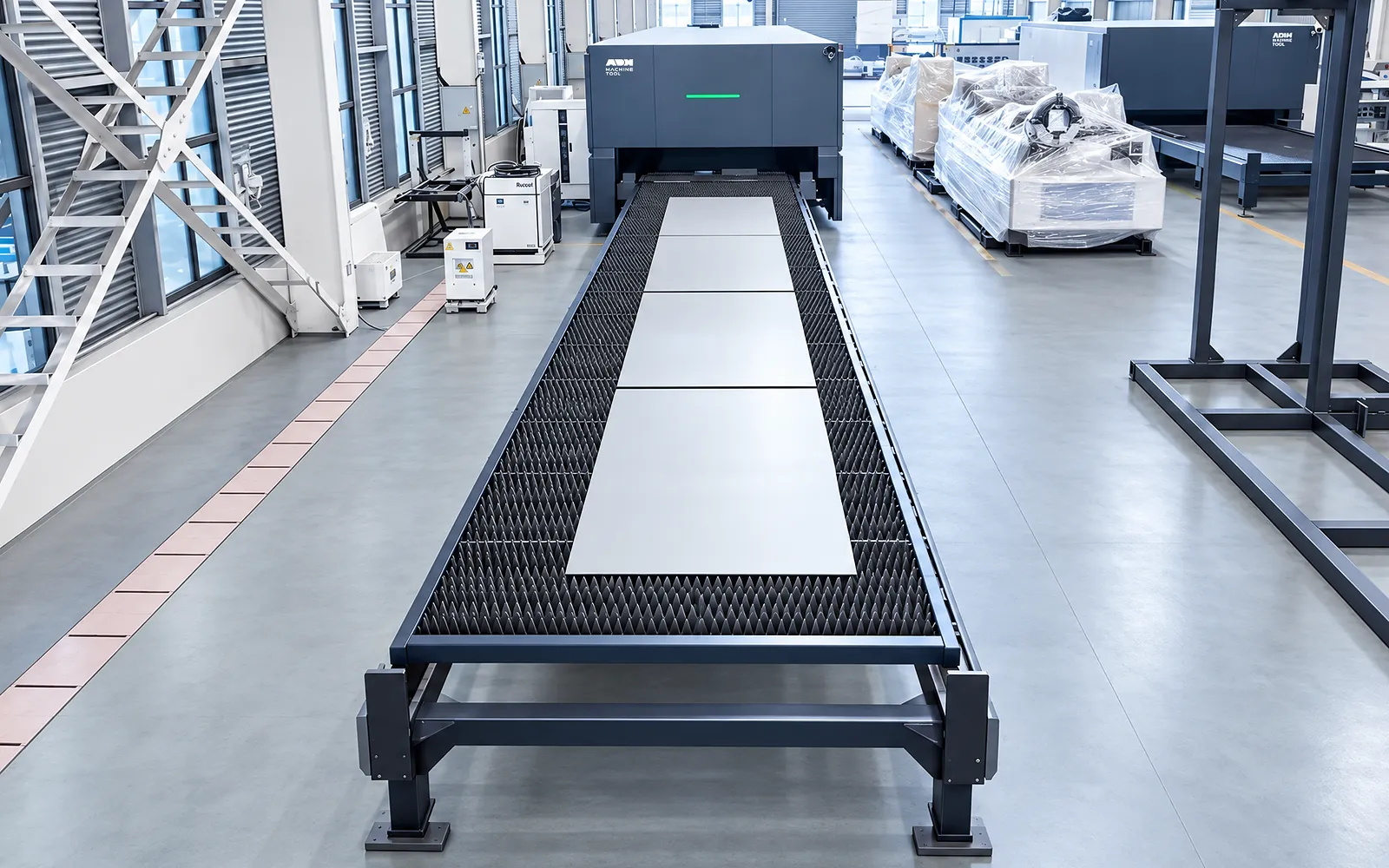

Lembaran logam diposisikan pada meja penukar laser eksternal

Akses pemuatan

Siapkan lembaran berikutnya

Pemuatan dan penyangga lembaran harus sesuai dengan meja pertukaran dan stok yang dituju.

Rencanakan akses pengangkatan, berat muatan, dan posisi operator untuk menyiapkan meja eksternal.

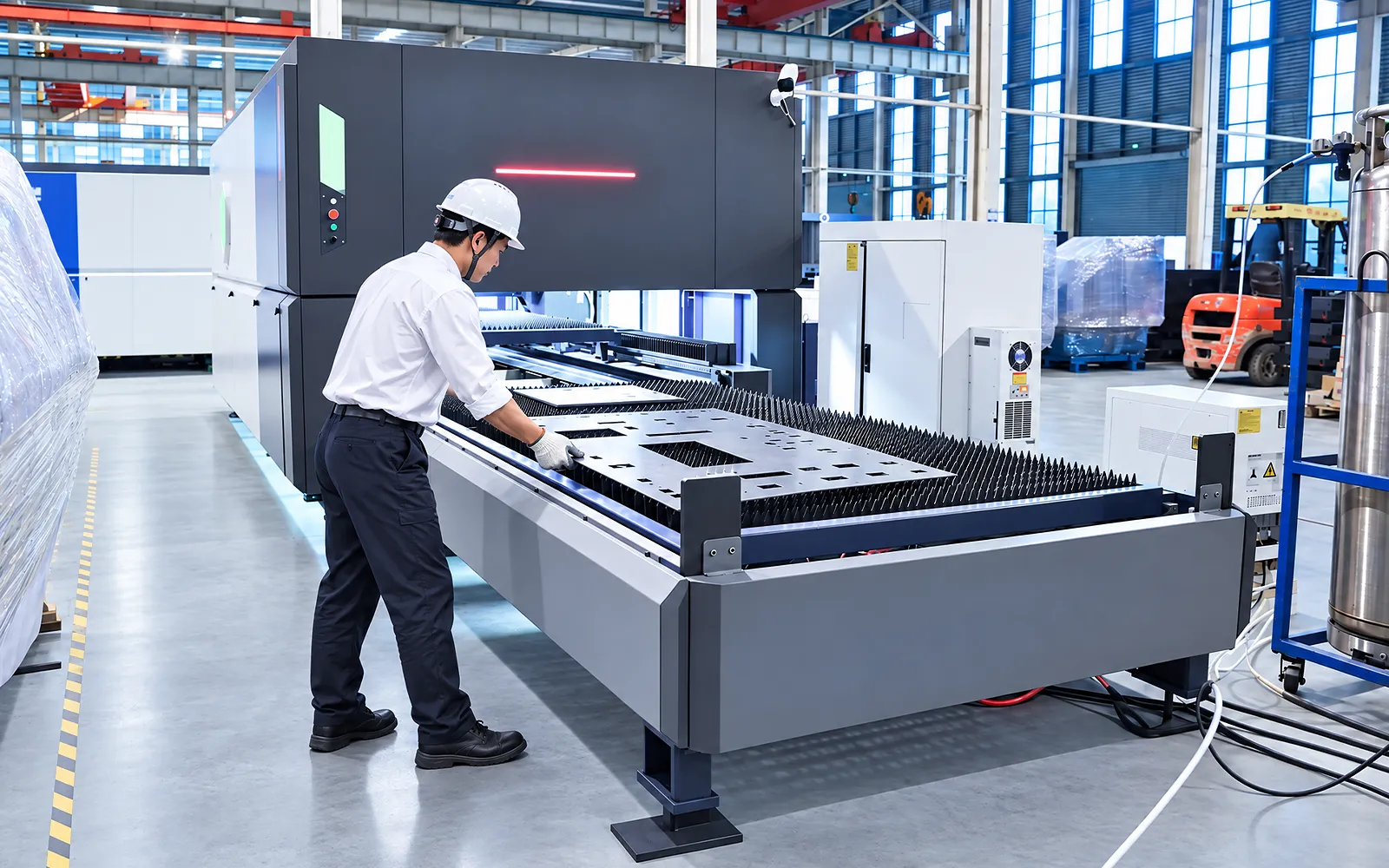

Operator melepas bagian logam lembaran yang telah dipotong dari meja pertukaran

Pengambilan suku cadang

Kosongkan meja untuk muatan berikutnya

Pengambilan suku cadang jadi dan penanganan sisa bahan memengaruhi seberapa cepat meja siap digunakan.

Sertakan metode pengambilan dan koneksi ekstraksi dalam tinjauan alur kerja pertukaran.

Selesaikan uji coba siklus pertukaran

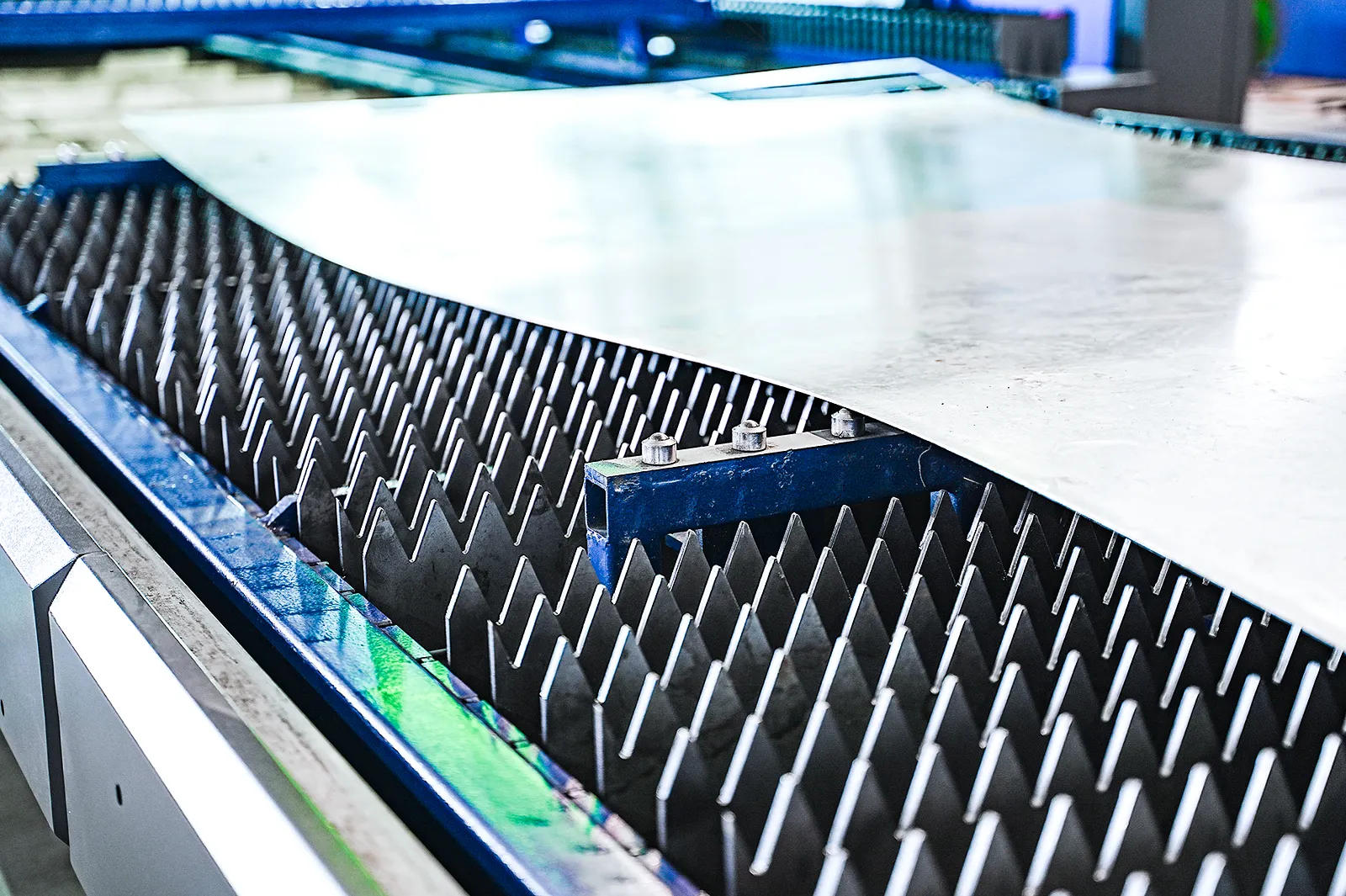

Lembaran logam yang tergeletak di atas bilah meja pemotongan laser

Uji pemotongan dan penanganan secara bersamaan

Program representatif menjalankan registrasi, pemotongan, pertukaran meja, dan pembongkaran. Periksa suku cadang yang dihasilkan dan amati bagaimana muatan berikutnya disiapkan.

Sepakati kriteria material, gambar, gas, dan inspeksi. Evaluasi siklus lengkap dengan metode penanganan yang diusulkan.

Pemilihan model dan siklus

Model dan opsi konfigurasi ULE-E

Seimbangkan pemotongan, pemuatan, dan pembongkaran untuk menilai produktivitas meja penukar untuk bauran pekerjaan Anda.

Data model yang dipublikasikan

Gunakan kolom ULE-E yang tepat untuk format, rentang daya, pergerakan, presisi, kecepatan, akselerasi, beban meja, dimensi, dan massa.

Opsi yang bergantung pada proyek

Pemuatan, pembongkaran, pengumpulan debu, kamera, penutup, kaca pelindung, perlindungan cahaya, MES, dan nesting tingkat lanjut bersifat kondisional.

Pemeriksaan penerimaan

Konfirmasikan material, daya, pemuatan meja, alur kerja penukaran, ekstraksi, utilitas, pemotongan sampel, dan pelindung.

Sebelum penyalaan

Pemasangan dan pengujian

Siapkan utilitas, pengangkatan, dan area pemasangan, lalu koordinasikan penyalaan dan serah terima.

Tinjau dukungan pemasangan

Sebelum produksi

Pelatihan operator dan pemrograman

Bangun keterampilan operator, pemrograman, dan pemeliharaan yang diperlukan untuk mesin Anda yang telah dikirimkan.

Jelajahi pelatihan

Dalam pengoperasian

Pemeliharaan dan pemecahan masalah

Dapatkan dukungan dengan model mesin, nomor seri, dan deskripsi masalah yang jelas.

Minta dukungan teknis

Suku cadang terencana

Suku cadang yang tepat

Identifikasi mesin dan komponen Anda agar tim kami dapat memeriksa kompatibilitas dan ketersediaannya.

Minta layanan atau suku cadang

Layanan mandiri

Video pengoperasian dan pemeliharaan

Temukan panduan video untuk mengoperasikan dan memelihara mesin ADH Anda. Periksa relevansinya dengan model dan konfigurasi Anda.

Telusuri video dukungan

Cakupan kontrak

Cakupan layanan dan garansi

Penawaran atau kontrak Anda menentukan layanan yang disertakan, garansi, pengecualian, dan tanggung jawab.

Tinjau cakupan layanan

Pertanyaan proyek

Diskusikan proyek Anda

Beri tahu kami apa yang ingin Anda buat atau tingkatkan. Detail teknis dan gambar dapat menyusul.

Material, ketebalan, dan ukuran komponen
Gambar dan volume produksi
Lokasi dan jadwal proyek
