I. Apa Itu Mesin Bending

A mesin pembengkok cocok untuk membengkokkan pelat logam dan membentuk benda kerja dalam fabrikasi pelat logam. Mesin bending digunakan untuk berbagai tujuan, seperti membengkokkan pipa, melipat pelat, dan menggulung pelat.

Ada banyak jenis dan fungsi mesin bending, yang dapat berfungsi sebagai mesin press atau mesin bending. Hari ini, saya akan menunjukkan panduan dasar tentang mesin bending.

Beberapa mesin bending dapat memproses pelat logam secara langsung tanpa memerlukan alat penjepit, sementara yang lain memerlukan alat penjepit untuk membantu proses pembengkokan. Pelat logam dijepit oleh perangkat penjepit dan tetap berada di tempat selama seluruh proses pengerjaan.

Mesin bending juga dapat menggunakan alat bending untuk membentuk pelat logam dan membuat profil yang diinginkan. Badan dan alat mesin bending harus terbuat dari bahan khusus untuk memastikan dapat menahan tekanan yang diberikan selama proses tanpa rusak.

Berikut adalah panduan komprehensif untuk mesin bending logam, yang mencakup berbagai jenis mesin bending dan memberikan langkah-langkah operasi serta tindakan pencegahan secara rinci, fungsi spesifik dan aplikasi dari mesin bending pipa, mesin bending pelat logam, mesin penggulung pelat, dan press brake.

II. Jenis Mesin Bending

Ada beberapa jenis mesin bending, termasuk mesin bending pipa, mesin bending pelat logam, mesin pelipat pelat, mesin bending hidrolik, mesin bending mekanis, mesin bending servo listrik, mesin bending pipa listrik, serta mesin pemotong dan pelubang, dan lainnya.

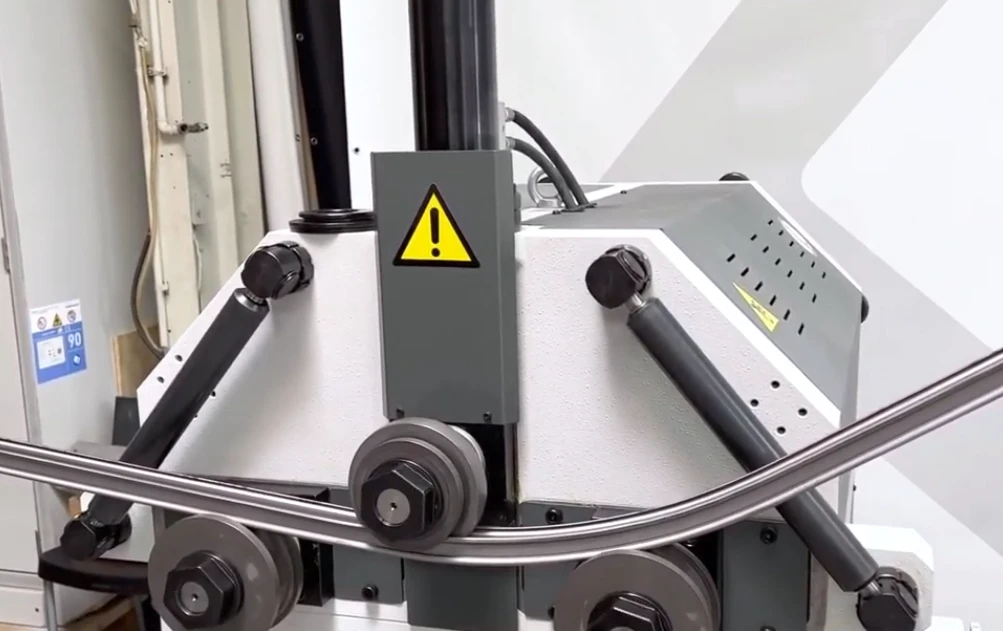

1. Mesin bending pipa

(1) Apa Itu Pipe Bender

Pipe bender adalah mesin yang digunakan untuk membengkokkan pipa logam dan profil menjadi berbagai bentuk. Profil biasanya berbentuk persegi atau persegi panjang dan terbuat dari logam tebal. Pembengkokan adalah proses peregangan yang menghasilkan gesekan antara pipa dan alat bending.

Untuk memperpanjang umur alat dan pipe bender, minyak gambar dapat digunakan untuk mengurangi hambatan antara pipa dan alat. Peralatan pembengkokan dan manufaktur pipa digunakan untuk melakukan berbagai operasi seperti pembengkokan, pembentukan ujung (swaging), pelebaran (flaring), dan penguncian (crimping).

Pipe bender dapat membengkokkan berbagai bahan logam seperti baja tahan karat, besi, tembaga, aluminium, titanium, dan baja karbon. Bahan-bahan ini memiliki tingkat kelenturan tinggi dan deformasi elastis yang kecil, sehingga cocok untuk menopang struktur bagian yang dibengkokkan.

Pipa yang diproses oleh pipe bender memiliki lengkungan yang halus dan seragam, tanpa keruntuhan eksternal atau lipatan internal. Pipa adalah wadah berongga yang banyak digunakan untuk mengangkut gas, padatan, dan cairan dalam berbagai peralatan industri, medis, dan lainnya.

Pipe bender terutama digunakan untuk pemasangan pipa dalam proyek konstruksi, seperti di gedung, jalan raya, rel kereta api, jembatan, dan lainnya.

(2) Struktur Alat Bending Pipa

Mesin bending pipa terdiri dari clamp die, bend die, pressure die, wiper die, dan mandrel. Cetakan pada pipe bender biasanya terbuat dari baja yang dikeraskan untuk menahan proses pembengkokan dan mencegah kerusakan.

Namun, alat seperti wiper die terbuat dari bahan yang lebih lunak seperti aluminium atau kuningan untuk mencegah kerusakan pada pipa yang sedang dibengkokkan.

Die pembengkok

Die pembengkok, juga dikenal sebagai die radius, adalah bagian penting dari proses rotary drawing. Die ini menahan pipa di tempatnya dan membengkokkannya selama proses penarikan. Bentuk die pembengkok menentukan radius dalam dari pipa yang dibengkokkan.

Die penjepit

Die penjepit digunakan bersama dengan die pembengkok untuk menahan pipa di tempatnya dan mencegahnya tergelincir selama proses pembengkokan.

Wiper die

Wiper die menghaluskan permukaan pipa yang dibengkokkan dan mencegah radius bagian dalam runtuh serta permukaan luar rusak. Terbuat dari bahan yang lebih lunak seperti aluminium atau kuningan, wiper die membantu mencegah kerusakan pada pipa.

Die tekanan

Die tekanan digunakan untuk memberikan tekanan pada pipa selama proses pembengkokan, memastikan profil lengkung yang konsisten dan akurat.

Mandrel

Mandrel digunakan untuk mendukung pembengkokan pipa dengan radius kecil, tabung tipis, dan bahan keras. Mandrel bekerja bersama wiper die untuk mencegah pipa berkerut di bagian dalam dan runtuh di bagian luar selama proses pembengkokan.

(3) Bagaimana Cara Kerja Mesin Pembengkok Pipa

Mesin pembengkok pipa bekerja dengan memberikan tekanan untuk membengkokkan pipa. Sumber tekanan ini bisa berupa hidrolik, servo listrik, pneumatik, atau manual. Pipa pertama-tama dijepit di tempatnya oleh blok penjepit dan alat pembentuk, lalu disesuaikan dengan bentuk die.

Kemudian, saat salah satu ujung pipa berputar dan bergulir mengelilingi die, pipa tersebut dipasang tetap di tempatnya. Ada juga metode lain untuk memproses pipa melalui rol untuk membentuk profil. Saat membengkokkan pipa, mandrel sering dimasukkan ke dalam untuk mencegah bagian dalam pipa runtuh dan berkerut.

Die pengikis pada mesin pembengkok pipa membantu menjaga tegangan pada pipa dan mencegah kerusakan saat gaya diberikan. Wiper die, yang biasanya terbuat dari aluminium atau kuningan, membantu mencegah goresan pada bahan mentah.

Ada beberapa metode berbeda untuk membengkokkan pipa dengan mesin pembengkok pipa, termasuk pembengkokan tekan, pembengkokan rotary draw, pembengkokan kompresi, pembengkokan rol, pembengkokan tabung dengan mandrel, pembengkokan dengan wiper die, pembengkokan induksi panas, pengisian pasir dan pembentukan pelat panas, serta pembengkokan ram.

(4) Langkah Pengoperasian

• Persiapan: Pastikan area kerja bersih dan bebas dari hambatan. Periksa semua bagian mesin pembengkok, terutama cetakan pembengkok dan penjepit, agar dalam kondisi baik.
• Pasang Cetakan: Pilih cetakan yang sesuai berdasarkan sudut pembengkokan yang diperlukan dan diameter pipa. Pasang cetakan pada meja kerja mesin dan pastikan terpasang dengan aman.
• Amankan Benda Kerja: Letakkan pipa yang akan dibengkokkan pada cetakan. Gunakan penjepit untuk mengamankan pipa, memastikan pipa tidak bergerak selama proses pembengkokan.
• Sesuaikan Sudut: Atur pengaturan sudut mesin sesuai dengan sudut pembengkokan yang diperlukan. Nyalakan mesin dan secara bertahap berikan tekanan hingga sudut pembengkokan yang diinginkan tercapai.
• Periksa dan Sesuaikan: Lepaskan tekanan dan keluarkan pipa untuk memeriksa apakah sudut pembengkokan sesuai dengan persyaratan. Jika perlu penyesuaian, lakukan penyesuaian halus dan ulangi langkah-langkah di atas.

(5) Tindakan Pencegahan

Jauhkan tangan dan bagian tubuh lainnya dari area pembengkokan selama operasi untuk menghindari cedera. Periksa dan rawat mesin pembengkok secara berkala untuk memastikan mesin dalam kondisi kerja yang baik. Gunakan perlengkapan pelindung yang sesuai, seperti sarung tangan dan kacamata pengaman.

2. Mesin Pembengkok Plat Logam

Mesin pembengkok plat logam adalah mesin yang membengkokkan plat logam, cocok untuk membentuk plat logam menjadi profil tertentu. Plat logam ditempatkan pada cetakan bawah di meja kerja dan kemudian ditekan oleh punch untuk menyelesaikan proses pembengkokan.

Pergerakan slider, yang digerakkan oleh sistem tenaga, menghasilkan gerakan punch ke bawah. Jenis mesin ini dapat membengkokkan plat logam atau pipa ke sudut apa pun. Jika mesin dirancang khusus untuk membengkokkan pipa, disebut sebagai mesin pembengkok pipa.

Mesin pembengkok plat logam adalah alat penting untuk mencapai kebutuhan pembengkokan yang kompleks, cocok untuk memproses benda kerja berukuran besar yang tidak dapat ditangani oleh mesin lain. Benda kerja dipegang dengan aman oleh poros penjepit yang digerakkan oleh sistem tenaga.

Setelah benda kerja dipasang, lengan lipat dari balok ayun berayun dalam bentuk busur, membengkokkan flange ke sudut yang diinginkan.

(1) Langkah Pengoperasian

• Persiapan: Pastikan area kerja bersih dan bebas dari hambatan. Periksa semua bagian mesin pembengkok, terutama cetakan pembengkok dan penjepit, agar dalam kondisi baik.
• Pasang Cetakan: Pilih cetakan yang sesuai berdasarkan sudut pembengkokan yang diperlukan dan ketebalan plat. Pasang cetakan pada meja kerja mesin dan pastikan terpasang dengan aman.
• Amankan Benda Kerja: Letakkan plat logam yang akan dibengkokkan pada cetakan. Gunakan penjepit untuk mengamankan plat, memastikan plat tidak bergerak selama proses pembengkokan.
• Sesuaikan Sudut: Atur pengaturan sudut mesin sesuai dengan sudut pembengkokan yang diperlukan. Nyalakan mesin dan secara bertahap berikan tekanan hingga sudut pembengkokan yang diinginkan tercapai.
• Periksa dan Sesuaikan: Lepaskan tekanan dan keluarkan plat untuk memeriksa apakah sudut pembengkokan sesuai dengan persyaratan. Jika perlu penyesuaian, lakukan penyesuaian halus dan ulangi langkah-langkah di atas.

(2) Tindakan Pencegahan

• Jauhkan tangan dan bagian tubuh lainnya dari area pembengkokan selama operasi untuk menghindari cedera.
• Periksa dan rawat mesin pembengkok secara berkala untuk memastikan mesin dalam kondisi kerja yang baik.
• Gunakan perlengkapan pelindung yang sesuai, seperti sarung tangan dan kacamata pengaman.

3. Mesin Gulung Plat

Mesin pembengkok plat mekanis tipe piramida digunakan untuk membengkokkan dan membentuk plat logam. Roller bawah digerakkan oleh motor dan roda gigi serta dapat berputar. Radius pembengkokan yang diperlukan pada roller atas dapat diatur secara manual naik dan turun.

Mesin pembengkok plat baja dilengkapi dengan perangkat pra-penjepit dua sisi, dengan struktur unik yang memungkinkan dua roller bawah untuk menjepit benda kerja terlebih dahulu. Roller atas dipasang dan dijepit oleh dua roller bawah melalui silinder hidrolik.

(1) Langkah Pengoperasian

• Persiapan: Pastikan area kerja bersih dan bebas dari hambatan. Periksa semua bagian mesin gulung, terutama roller dan penjepit, dalam kondisi baik.
• Pasang Roller: Pilih roller yang sesuai berdasarkan radius pembengkokan yang diperlukan dan ketebalan plat. Pasang roller pada meja kerja mesin dan pastikan terpasang dengan aman.
• Amankan Benda Kerja: Letakkan plat yang akan dibengkokkan di atas roller. Gunakan penjepit untuk mengamankan plat, memastikan tidak bergerak selama proses pembengkokan.
• Sesuaikan Parameter: Atur parameter mesin, seperti tekanan dan kecepatan, sesuai dengan radius pembengkokan yang diperlukan dan karakteristik plat.
• Mulai Mesin Gulung: Nyalakan mesin dan secara bertahap berikan tekanan untuk melakukan operasi pembengkokan. Pantau proses pembengkokan untuk memastikan plat membengkok sesuai yang diharapkan.
• Periksa dan Sesuaikan: Lepaskan tekanan dan keluarkan plat untuk memeriksa apakah radius pembengkokan sesuai dengan persyaratan. Jika perlu penyesuaian, lakukan penyesuaian halus dan ulangi langkah-langkah di atas.

(2) Tindakan Pencegahan

• Pastikan mesin gulung bebas dari kebocoran dan secara rutin periksa serta rawat roller.
• Jauhkan tangan dan bagian tubuh lainnya dari area pembengkokan selama operasi.
• Gunakan perlengkapan pelindung yang sesuai, seperti sarung tangan dan kacamata pengaman.

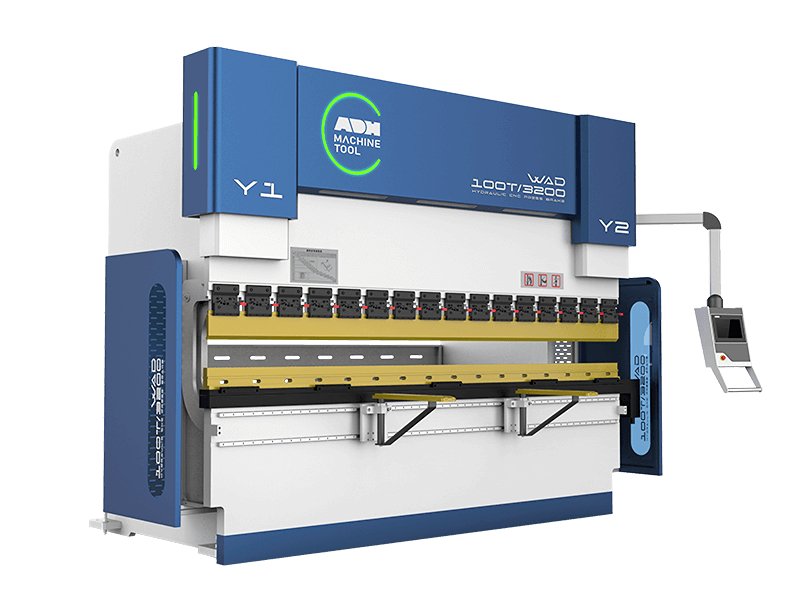

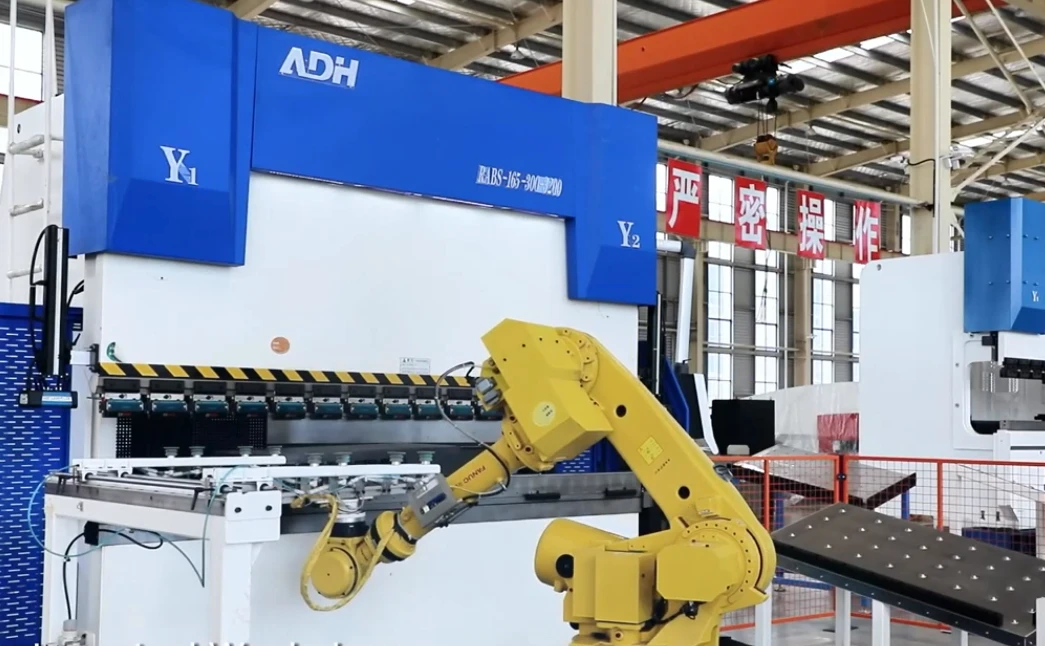

4. Mesin Press Brake

Mesin tekuk pelat adalah jenis mesin pembengkok yang digunakan untuk pembentukan dan pembengkokan plat logam lembaran. Ada berbagai jenis press press brake yang digerakkan oleh sistem yang berbeda. Press brake memiliki setidaknya tiga poros pada pengukur belakang, yang memungkinkan pengendalian akurasi, kecepatan, dan langkah mesin. Dilengkapi dengan pengendali CNC untuk pembengkokan presisi. Dengan demikian, mesin dapat membentuk logam sesuai sudut yang diinginkan, mudah dioperasikan, dan dapat memproses benda kerja dalam jumlah besar.

(1) Langkah Pengoperasian

• Persiapan: Pastikan area kerja bersih dan bebas dari hambatan. Periksa semua bagian mesin press brake, terutama cetakan dan penjepit, dalam kondisi baik.
• Pasang Cetakan: Pilih cetakan yang sesuai berdasarkan sudut pembengkokan yang diperlukan dan ketebalan plat. Pasang cetakan pada meja kerja mesin dan pastikan terpasang dengan aman.
• Amankan Benda Kerja: Letakkan plat logam yang akan dibengkokkan pada cetakan. Gunakan penjepit untuk mengamankan plat, memastikan plat tidak bergerak selama proses pembengkokan.
• Atur Parameter: Atur parameter mesin, seperti tekanan dan kecepatan, sesuai dengan sudut pembengkokan yang diperlukan dan karakteristik lembaran.
• Mulai Mesin Press Brake: Nyalakan mesin dan secara bertahap berikan tekanan untuk melakukan operasi pembengkokan. Pantau proses pembengkokan untuk memastikan lembaran membengkok sesuai yang diharapkan.
• Periksa dan Sesuaikan: Lepaskan tekanan dan keluarkan plat untuk memeriksa apakah sudut pembengkokan sesuai dengan persyaratan. Jika perlu penyesuaian, lakukan penyesuaian halus dan ulangi langkah-langkah di atas.

(2) Tindakan Pencegahan

• Pastikan mesin press brake bebas dari kebocoran dan secara rutin periksa serta rawat cetakan.
• Jauhkan tangan dan bagian tubuh lainnya dari area pembengkokan selama operasi.
• Gunakan perlengkapan pelindung yang sesuai, seperti sarung tangan dan kacamata pengaman.

5. Mesin Lipat Lembaran

Mesin lipat lembaran membengkokkan plat logam dengan menjepitnya di antara dua atau lebih penjepit lalu membengkokkannya ke sudut yang diinginkan. Mesin ini umum digunakan untuk membuat bagian dengan sisi lurus, seperti kotak dan laci. Mesin lipat lembaran sangat penting dalam produksi berbagai penutup logam dan komponen struktural.

6. Mesin Pemotong dan Penebuk

Mesin pemotong dan penebuk, meskipun terutama digunakan untuk operasi pemotongan dan penebukan, juga dapat melakukan tugas pembengkokan. Mesin serbaguna ini dapat menangani berbagai tugas pemrosesan logam, menjadikannya berharga di berbagai lingkungan manufaktur. Mesin ini umum digunakan dalam produksi braket logam, konektor, dan penyangga struktural.

7. Mesin Pembengkok Putar Regang

Mesin pembengkok putar regang menggunakan mandrel dan cetakan tetap untuk membengkokkan pipa atau tabung logam, mencegahnya dari keruntuhan atau deformasi selama proses. Mesin ini sangat berguna untuk membuat lengkungan kompleks pada tabung logam yang digunakan dalam aplikasi otomotif dan dirgantara.

8. Mesin Pembengkok Bertahap

Mesin pembengkok bertahap menghasilkan bentuk dan sudut kompleks dengan menggunakan serangkaian pembengkokan kecil secara bertahap. Mesin ini sering digunakan dalam produksi komponen lembaran logam yang rumit, seperti yang dibutuhkan dalam industri pesawat terbang dan otomotif. Mesin pembengkok bertahap ideal untuk aplikasi yang menuntut presisi tinggi dan geometri rumit.

Perbandingan Antar Jenis Mesin

Ⅲ. Parameter Utama dalam Pembengkokan

1. Parameter Dasar: Jari-jari Bengkok dan Sudut Bengkok

(1) Jari-jari Bengkok

Dalam konteks teknis, ini biasanya merujuk pada jari-jari garis tengah — jarak dari pusat kelengkungan ke garis tengah tabung. Ini adalah ukuran penentu seberapa ketat bengkokan tersebut. Jari-jari yang lebih kecil menghasilkan bengkokan yang lebih tajam, tetapi juga memberikan tantangan lebih besar pada material dan proses manufaktur.

(2) Sudut Bengkok

Ini adalah derajat di mana tabung menyimpang dari posisi lurus aslinya. Sebagai contoh, bengkokan 90° berarti tabung berubah arah sebesar 90 derajat. Meskipun bengkokan 45° dan 90° adalah yang paling umum, hampir semua sudut dapat dibuat untuk memenuhi kebutuhan aplikasi tertentu.

2. Variabel Kritis: Pantulan Material dan Toleransi Bengkok

(1) Pantulan Material

Springback adalah salah satu faktor paling umum dan kritis dalam pembengkokan pipa. Setelah gaya pembengkokan dilepaskan, tegangan elastis internal menyebabkan material sebagian kembali ke bentuk aslinya, membuat sudut bengkok akhir lebih kecil dari yang diinginkan.

Penyebab utamanya terletak pada distribusi tegangan yang tidak merata selama pembengkokan. Dinding luar mengalami tarikan sementara dinding dalam mengalami tekanan, mengubah kerapatan molekul. Ketika gaya eksternal diangkat, material berusaha mencapai keseimbangan, menghasilkan springback.

Cara paling langsung untuk mengimbangi adalah dengan overbending — membengkokkan sedikit melebihi sudut target. Misalnya, jika pengujian menunjukkan bahwa suatu batch tertentu mengalami springback sebesar 3° setelah dibengkokkan 90°, Anda akan membengkokkannya menjadi 93° untuk mendapatkan 90° yang akurat setelah springback. Karena jumlah springback dapat bervariasi tergantung batch, ketebalan, dan bahkan suhu lingkungan, melakukan uji bengkok sebelum setiap produksi baru sangat penting.

(2) Allowance Bengkok

Allowance bengkok tidak berarti material ekstra; melainkan panjang busur sepanjang sumbu netral yang diperlukan untuk membentuk bengkok saat menghitung panjang potongan. Dengan kata lain, ini adalah bagian material yang “terpakai” dalam bengkok. Perhitungan allowance bengkok yang akurat sangat penting untuk mencapai panjang akhir yang dirancang pada bagian tersebut. Rumus umum adalah:

BA = (π / 180) * (R + K·T) * A

Di mana R adalah radius bengkok bagian dalam, K adalah faktor K, T adalah ketebalan material, dan A adalah sudut bengkok. Bagi yang mencari alat praktis untuk mempermudah perhitungan ini, sebuah Bagan Allowance Tekukan: Panduan Lengkap dapat menjadi sumber yang sangat berharga.

3. Faktor K dan Sumbu Netral

(1) Sumbu Netral

Selama pembengkokan, terdapat bidang teoritis di dalam penampang yang tidak mengalami tarikan maupun tekanan — panjangnya tetap tidak berubah sebelum dan sesudah pembengkokan. Ini disebut sumbu netral.

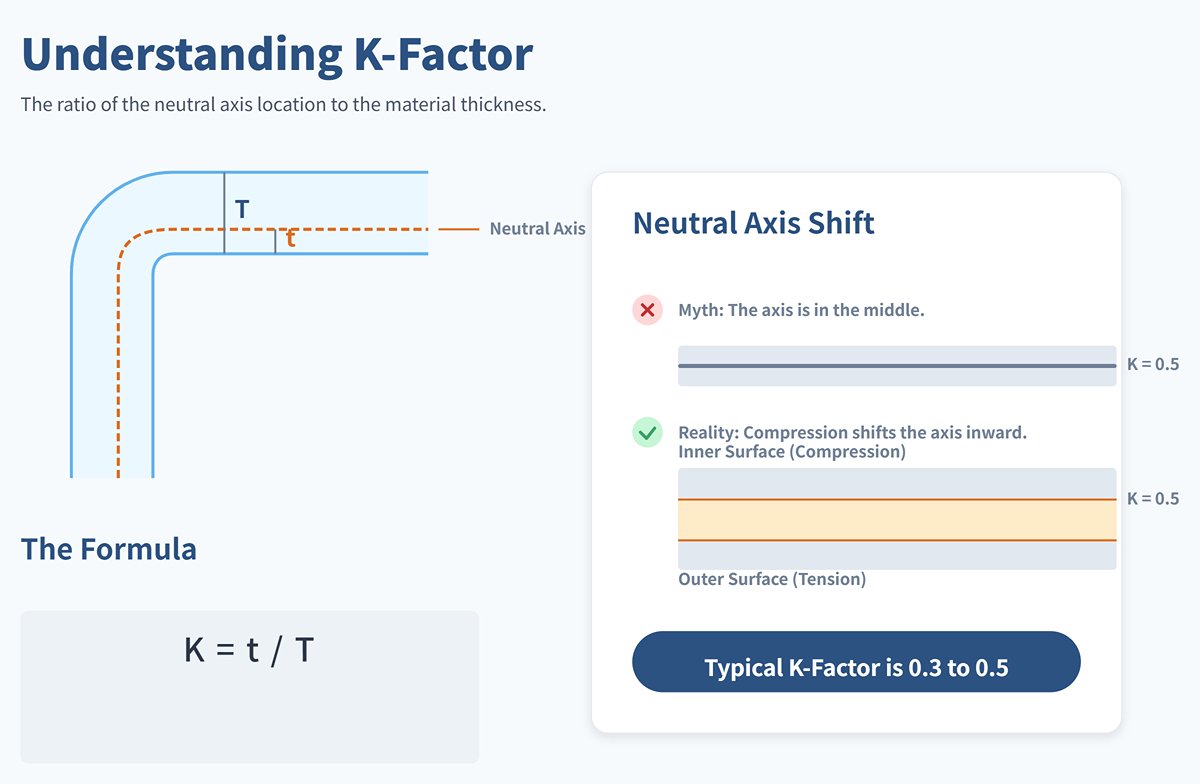

(2) Faktor K

Konsep inti dalam menguasai perhitungan bengkok, faktor K adalah rasio yang secara tepat menentukan posisi sumbu netral di dalam ketebalan material. Faktor K didefinisikan sebagai:

K = t / T

Di mana T adalah total ketebalan material dan t adalah jarak dari sumbu netral ke permukaan bagian dalam.

Kesalahpahaman umum adalah bahwa sumbu netral terletak tepat di tengah ketebalan (K = 0,5). Kenyataannya, karena bagian dalam bengkok berada di bawah tekanan, sumbu netral bergeser ke arah dalam, dan faktor K biasanya berkisar antara 0,3 hingga 0,5. Perpindahan ini bergantung pada jenis material, ketebalan, radius bengkok, dan metode pembengkokan yang digunakan (misalnya, air bending, bottoming, atau coining).

Tidak ada faktor K yang universal. Manufaktur presisi memerlukan pembuatan basis data faktor K khusus untuk setiap kombinasi material dan proses. Akurasi faktor K secara langsung menentukan keberhasilan perhitungan allowance bengkok — ini adalah landasan matematis untuk pembengkokan presisi tinggi.

4. Perbedaan Mendasar Antara Pembengkokan Pipa, Pembengkokan Lembaran, dan Rolling

Meskipun ketiganya adalah proses pembentukan logam, tujuan, metode, dan skenario penerapannya berbeda secara mendasar.

Untuk mempelajari lebih lanjut tentang model spesifik dan kemampuan teknis yang tersedia untuk aplikasi ini, silakan jelajahi kami Brosur.

5. Langkah Pengoperasian

(1) Persiapan

Pastikan area kerja bersih dan bebas dari hambatan. Periksa semua komponen mesin pembengkok, terutama cetakan dan penjepit, untuk memastikan kondisinya baik.

(2) Pasang Cetakan

Pilih cetakan yang sesuai untuk sudut bengkok dan diameter pipa yang diperlukan. Pasang cetakan pada meja kerja mesin dan kencangkan dengan kuat.

(3) Amankan Benda Kerja

Posisikan pipa pada cetakan. Gunakan penjepit untuk menahannya di tempat, memastikan pipa tidak bergeser selama proses pembengkokan.

(4) Sesuaikan Sudut

Atur mesin ke sudut bengkok yang diinginkan. Nyalakan mesin dan secara bertahap berikan tekanan hingga sudut target tercapai.

(5) Periksa dan Sesuaikan

Lepaskan tekanan dan keluarkan pipa. Ukur sudut bengkok untuk memastikan sesuai dengan persyaratan. Jika perlu penyesuaian, lakukan penyetelan halus dan ulangi prosesnya.

6. Tindakan Pencegahan Keselamatan

Jauhkan tangan dan bagian tubuh lainnya dari area pembengkokan selama operasi untuk mencegah cedera. Periksa dan rawat mesin pembengkok secara rutin agar tetap dalam kondisi kerja optimal. Selalu gunakan perlengkapan pelindung yang tepat, seperti sarung tangan dan kacamata pengaman.

7. Perhitungan Inti

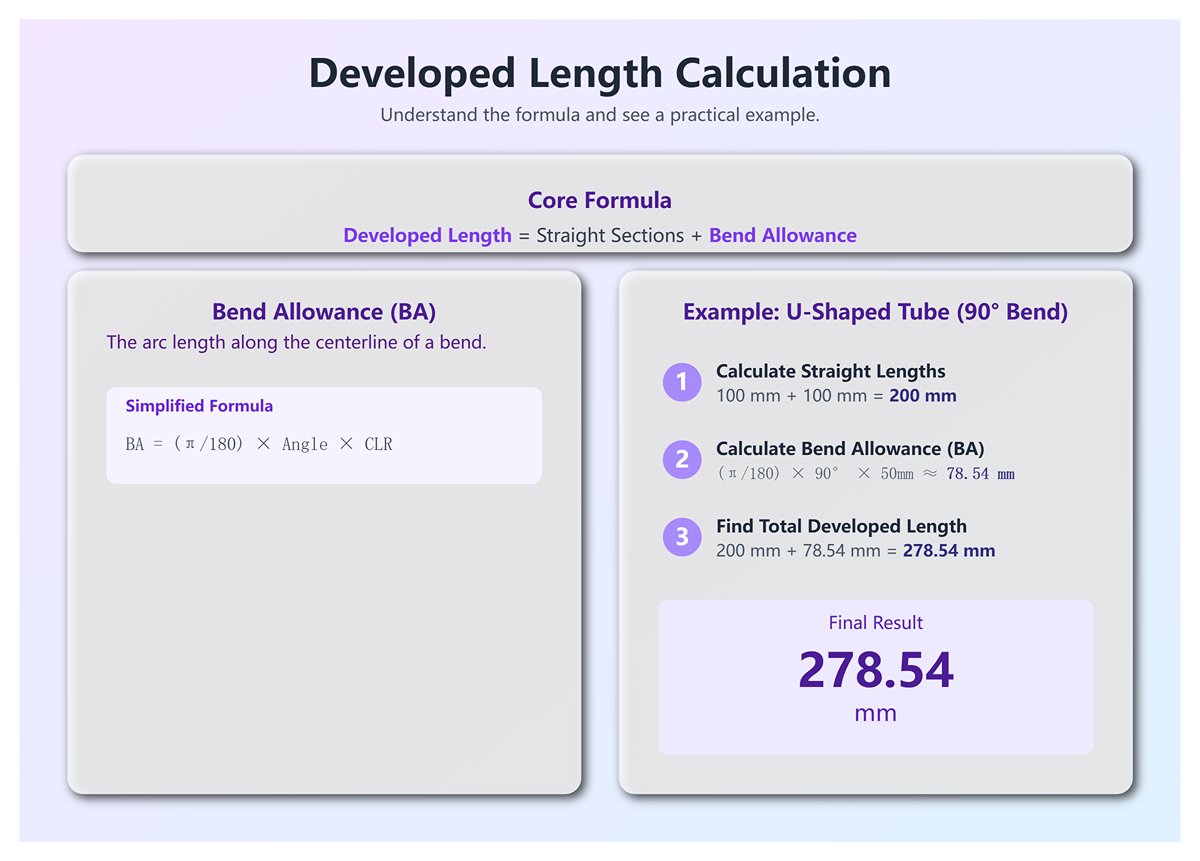

(1) Menghitung Panjang Kembang

Berapa panjang pipa lurus yang Anda perlukan untuk mendapatkan bagian akhir? Jawabannya ada pada perhitungan panjang kembang, menggunakan rumus inti berikut:

Panjang Kembang = Jumlah semua bagian lurus + Jumlah panjang busur untuk semua bengkokan (yaitu, toleransi bengkok).

Contoh: Anda memerlukan pipa berbentuk U dengan dua ujung lurus masing-masing 100 mm, dihubungkan oleh bengkokan 90° dengan jari-jari garis tengah (CLR) 50 mm.

1) Panjang bagian lurus: 100 mm + 100 mm = 200 mm.

2) Panjang busur tekukan (bend allowance): Dihitung terlebih dahulu.

3) Panjang potong akhir: 200 mm + bend allowance yang telah dihitung.

(2) Perhitungan Bend Allowance dan Kompensasi Springback

Perhitungan Bend Allowance (BA)

Bend allowance mewakili panjang sebenarnya di sepanjang garis tengah tekukan. Rumus sederhana adalah:

BA = (π / 180) × Sudut Tekuk × Radius Garis Tengah (CLR).

Rumus presisi tinggi (memperhitungkan faktor K):

BA = (π / 180) × Sudut Tekuk × (CLR + Faktor K × Ketebalan Dinding).

Untuk sebagian besar pekerjaan pembengkokan pipa, rumus sederhana sudah lebih dari cukup. Rumus presisi tinggi lebih sering digunakan pada pembengkokan pelat logam, di mana faktor K memiliki pengaruh lebih besar.

Melanjutkan contoh sebelumnya:

BA = (3.14159 / 180) × 90° × 50 mm ≈ 78,54 mm

Oleh karena itu, panjang pengembangan (panjang potong) Anda harus 200 mm + 78,54 mm = 278,54 mm.

(3) Perhitungan Kompensasi Springback

Perhitungan teoritis springback sangat kompleks. Untuk pemula dan sebagian besar lingkungan bengkel, pendekatan yang paling andal dan sederhana adalah pembengkokan percobaan diikuti dengan pengukuran.

1) Pengambilan sampel: Dari batch pipa yang sama yang akan Anda gunakan, ambil potongan sisa untuk dijadikan sampel uji.

2) Tekukan awal: Atur sudut target pada mesin pembengkok, misalnya 90°, dan lakukan pembengkokan tanpa memasukkan kompensasi springback.

3) Pengukuran: Setelah pembengkokan selesai, lepaskan benda kerja dan ukur sudut alami yang rileks menggunakan busur derajat presisi. Misalnya Anda mencatat sudut aktual 87°.

4) Hitung Nilai Kompensasi: Besar springback = sudut target – sudut aktual = 90° – 87° = 3°.

5) Terapkan Kompensasi: Masukkan nilai 3° ini ke sistem kontrol mesin pembengkok sebagai kompensasi springback. Sekarang, ketika Anda mengatur tekukan 90°, mesin akan secara otomatis membengkokkan lebih hingga 93° sehingga setelah springback Anda mendapatkan sudut sempurna 90°.

IV. Teknik Lanjutan

1. Empat Metode Kompensasi Tingkat Lanjut

Sekadar menambahkan offset tetap pada sudut target adalah pendekatan pemula. Pengrajin ahli menggunakan teknik yang lebih ilmiah dan dinamis untuk menaklukkan springback—variabel paling signifikan dalam proses pembengkokan.

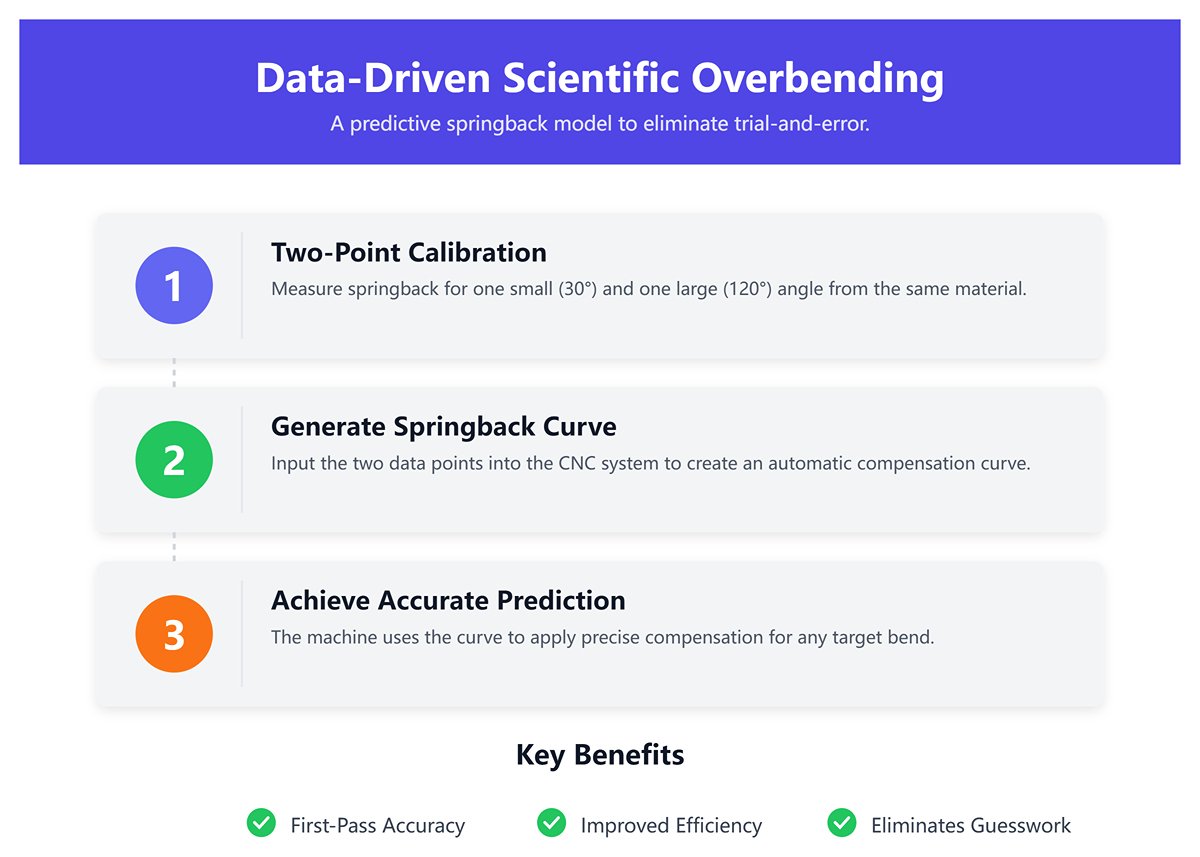

(1) Pembengkokan Berlebihan Ilmiah Berbasis Data

Metode ini merupakan perwujudan dari mengubah pengalaman menjadi ilmu pengetahuan. Alih-alih melakukan siklus “uji–ukur–sesuaikan” berulang untuk setiap sudut, Anda dapat membangun model springback sederhana untuk material guna melakukan penyesuaian prediktif.

1) Kalibrasi Dua Titik: Untuk material dari batch yang sama, ukur springback aktual untuk sudut kecil (misalnya, 30°) dan sudut besar (misalnya, 120°).

2) Membuat Kurva Springback: Masukkan dua titik data ini ke dalam sistem kontrol CNC bender modern atau perangkat lunak pembengkokan khusus. Sistem akan menggunakannya untuk menghasilkan kurva kompensasi springback otomatis.

3) Prediksi Akurat: Dengan menggunakan kurva ini, mesin kini dapat secara otomatis menghitung dan menerapkan

nilai kompensasi yang tepat untuk setiap pembengkokan target antara 0° dan 180°, memungkinkan akurasi “sekali jalan” dan secara dramatis meningkatkan efisiensi serta hasil potongan pertama untuk bagian multi-bengkok yang kompleks.

(2) Kontrol Tegangan Proses

Penyebab utama springback terletak pada perbedaan tegangan di seluruh material selama pembengkokan (tarikan di bagian luar, tekanan di bagian dalam). Dengan secara aktif mempengaruhi distribusi tegangan ini selama pembengkokan, Anda dapat secara signifikan mengurangi springback.

1) Bantuan Pressure-Die: Fitur utama pada CNC bender kelas atas. Selama pembengkokan, pressure die tidak hanya menopang pipa tetapi juga secara aktif mendorong ke depan. Gaya dorong ke depan ini secara signifikan mengurangi tegangan tekan di sisi dalam, menggeser keseimbangan tegangan dinding lebih ke arah tarikan, sehingga meminimalkan springback.

2) Peregangan Pasca-Proses: Dalam beberapa proses pembentukan lembaran tingkat lanjut, material “dikunci” dan diregangkan di akhir pembentukan untuk menetapkan bentuk dan mengurangi tegangan internal. Meskipun tidak identik dalam pembengkokan pipa, bantuan pressure-die menerapkan prinsip fisika yang sama.

(3) Metode Pelepasan Tegangan

Untuk material tertentu yang memiliki kekuatan tinggi dan springback tinggi (seperti paduan titanium atau baja berkekuatan tinggi tertentu), pembengkokan pada suhu ruang mungkin tidak memadai atau dapat menyebabkan tegangan internal berlebih.

Pembengkokan Panas: Terapkan pemanasan lokal yang terkontrol pada area bengkok untuk menaikkannya ke suhu di bawah titik rekristalisasi di mana kelenturan meningkat secara signifikan. Pada tahap ini, kekuatan luluh material berkurang drastis, gaya pembengkokan lebih rendah, dan springback diminimalkan. Ini adalah metode khusus namun efektif, sering digunakan untuk pipa berdinding tebal atau pembengkokan radius besar pada material yang sulit dibentuk.

(4) Kompensasi Desain Perkakas

Dalam pembengkokan pelat logam, teknik kompensasi umum melibatkan desain sudut punch dan die yang lebih tajam dari 90°, secara fisik melakukan pembengkokan berlebihan untuk mengimbangi springback. Meskipun prinsipnya berbeda dalam pembengkokan pipa, mengoptimalkan desain perkakas dapat mencapai efek serupa.

Sebagai contoh, menggunakan mandrel berbentuk khusus yang memberikan gaya pembentukan terarah pada dinding bagian dalam pipa selama pembengkokan dapat membantu mempengaruhi sudut springback akhir dan bentuk penampang.

(5) Analisis Kasus: Perbedaan Springback & Solusi untuk Baja Berkekuatan Tinggi vs. Paduan Aluminium

2. Tantangan Presisi: Mencapai Toleransi ±0,5°

Toleransi ±0,5° dianggap presisi dalam banyak aplikasi, tetapi mencapainya secara konsisten memerlukan pendekatan optimasi yang sistematis.

Anda mungkin pernah melihat bahwa dalam pekerjaan press brake, penyesuaian “V-opening” memengaruhi hasil pembengkokan. Dalam pembengkokan pipa rotary draw, radius tekukan ditentukan langsung oleh radius cetakan tekuk (CLR). Kunci optimasi terletak pada pencocokan presisi antara perkakas dan material, serta secara sistematis menghilangkan sumber kesalahan.

(1) Mengoptimalkan Kesesuaian Perkakas dengan Material

Langkah pertama untuk pembengkokan presisi tinggi adalah memiliki satu set perkakas ideal tanpa celah. Setiap celah yang tidak perlu antara tabung, cetakan bengkok, cetakan penjepit, cetakan tekanan, atau mandrel akan memperkenalkan variabel yang tidak terkontrol ke dalam pembengkokan. Untuk pekerjaan presisi, perkakas khusus dengan akurasi tinggi sangat penting.

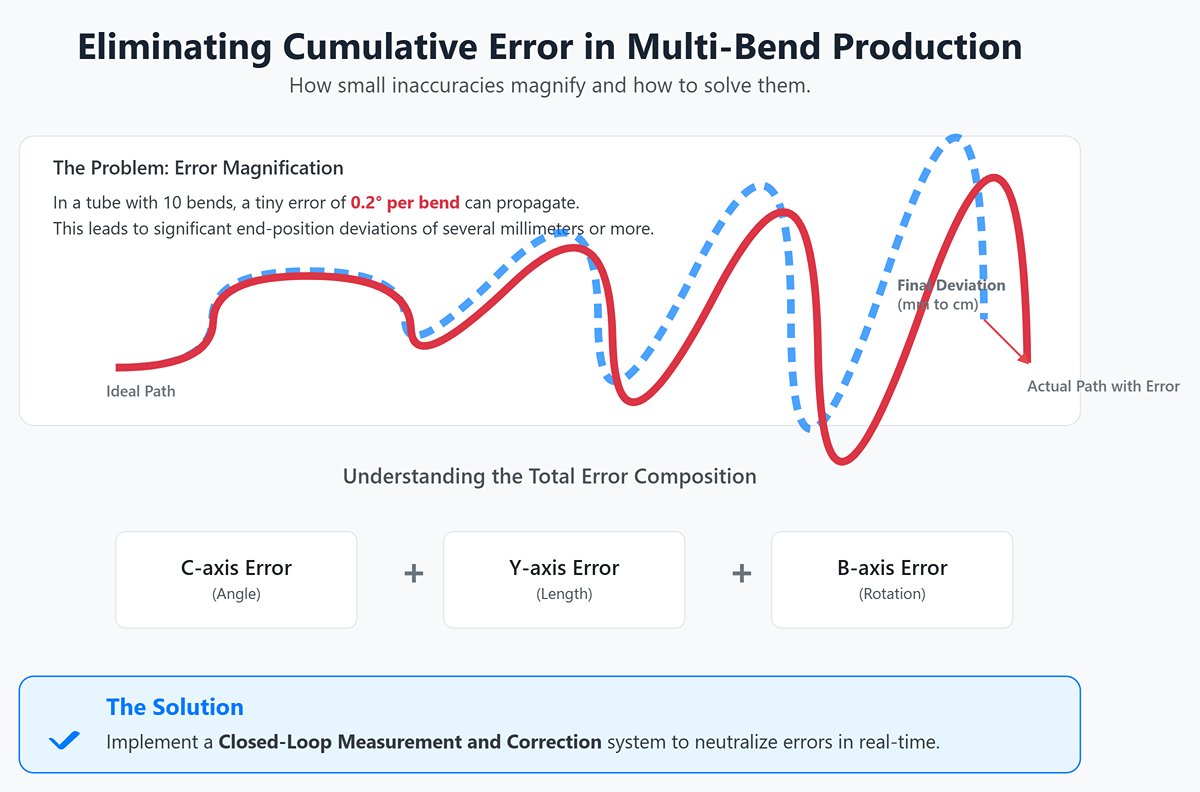

(2) Menghilangkan Kesalahan Kumulatif dalam Produksi Multi-Bengkok

Saat memproduksi tabung kompleks dengan 10 bengkokan, bahkan kesalahan kecil sebesar 0,2° per bengkok dapat diperbesar dalam ruang 3D. Hal ini dapat menyebabkan penyimpangan posisi akhir beberapa milimeter—atau bahkan sentimeter—pada bengkokan terakhir.

Total Kesalahan = kesalahan sumbu C (sudut) + kesalahan sumbu Y (panjang) + kesalahan sumbu B (rotasi). Kesalahan ini saling menambah dan menyebar sepanjang urutan pembengkokan.

Solusi: Pengukuran dan Koreksi Loop Tertutup

1）Uji Bagian Pertama: Gunakan data teoritis Y-B-C yang dihitung untuk memproduksi tabung pertama.

2）Pemindaian 3D: Tempatkan tabung pada lengan pengukur koordinat (lengan CMM) atau sistem inspeksi optik tanpa kontak untuk pemindaian.

3）Perbandingan Data: Perangkat lunak pengukuran membandingkan secara presisi data 3D hasil pemindaian dengan model CAD asli dan menghasilkan laporan deviasi yang terperinci.

4）Membuat Berkas Koreksi: Ini adalah langkah kritis! Perangkat lunak secara otomatis menghitung penyesuaian presisi yang diperlukan untuk menyelaraskan hasil aktual dengan spesifikasi desain secara sempurna. Misalnya, laporan mungkin merekomendasikan: “Tingkatkan sudut Bengkokan 3 (C3) sebesar 0,18°, pendekkan panjang lurus sebelum Bengkokan 4 (Y4) sebesar 0,3 mm, dan kurangi rotasi sebelum Bengkokan 5 (B5) sebesar 0,25°.”

5）Menerapkan Koreksi: Impor berkas koreksi langsung ke mesin pembengkok tabung CNC, yang akan secara otomatis menggunakan data yang telah direvisi dalam produksi.

Melalui proses loop tertutup "ukur–bandingkan–koreksi" ini, kesalahan kumulatif dapat dihilangkan dari akarnya, memungkinkan fabrikasi presisi tinggi secara konsisten bahkan untuk tabung yang paling kompleks. Metode ini adalah alur kerja standar industri dalam manufaktur pipa modern untuk dirgantara dan otomotif.

3. Pengantar Pemesinan Geometri Kompleks

(1) Offset

Offset terdiri dari dua bengkokan dengan sudut yang sama tetapi arah berlawanan dalam bidang yang sama, memungkinkan tabung bergeser secara lateral untuk melewati rintangan. Kuncinya adalah memastikan kedua bengkokan berada tepat di bidang yang sama dengan sudut identik, dan segmen lurus di antara keduanya diukur secara presisi. Pada mesin CNC, hal ini dicapai melalui kontrol akurat sumbu Y (umpan lurus) dan sumbu C (sudut bengkok).

Dalam pekerjaan pelat logam, “flattening” mengacu pada melipat tepi sepenuhnya. Dalam pipa, padanannya adalah pembentukan ujung, di mana ujung tabung dibentuk ulang untuk memungkinkan sambungan atau menjalankan fungsi tertentu. Ini biasanya memerlukan mesin khusus (mesin pembentuk ujung tabung), tetapi pada unit pembengkokan kelas atas, hal ini dapat diintegrasikan. Jenis umum meliputi:

(2) Pembengkokan Kontinu Multi-Sudut

Di sinilah pembengkok pipa CNC benar-benar unggul. Faktor pentingnya adalah akurasi pemrograman.

Perangkap biaya tersembunyi adalah bahwa kompleksitas pembengkokan multi bidang meningkat secara nonlinier. Data industri menunjukkan setiap bidang pembengkokan tambahan dapat menambah jam waktu penyiapan perkakas, melipatgandakan tingkat limbah, dan secara signifikan meningkatkan keausan peralatan serta tekanan pada sistem hidrolik. Oleh karena itu, selama tahap desain, mengoptimalkan pembengkokan 3D menjadi pembengkokan 2D dapat secara dramatis mengurangi biaya dan tingkat kesulitan manufaktur.

V. Modul Diagnosis Kerusakan & Pemeliharaan Keselamatan

1. Diagnosis Kerusakan

(1) Kerutan

Penampilan: Lipatan khas, tidak beraturan, menyerupai gelombang muncul di bagian dalam tekukan, mirip kain yang menumpuk di bawah tekanan berlebih.

Penyebab Utama: Kompresi aksial berlebihan saat proses pembengkokan, dikombinasikan dengan kurangnya penyangga internal, menyebabkan material melengkung dan "menumpuk."

• Diagnosis 1: Penyangga mandrel tidak memadai — mandrel hilang atau posisinya terlalu jauh ke belakang, sehingga gagal menopang titik di mana material akan menjadi tidak stabil.
• Diagnosis 2: Gaya tekanan die berlebihan — penerapan gaya terlalu besar mendorong terlalu banyak material ke area tekukan, dan kelebihan tersebut tidak memiliki tempat lain selain membentuk kerutan.
• Diagnosis 3: Wiper die anti-kerut tidak terpasang — terutama pada pipa berdinding tipis atau radius kecil, tanpa wiper die untuk menghaluskan material di titik tangen, kerutan mudah terbentuk.

Solusi – Tambahkan Penyangga Inti:

1) Gunakan mandrel yang sesuai dengan diameter dalam pipa, posisikan ujungnya tepat di depan titik tangen tekukan (biasanya 0,5–1 mm).

2) Optimalkan pengaturan tekanan — kurangi secara bertahap gaya tekanan die hingga mencapai tingkat minimum yang diperlukan untuk mencegah deformasi, hindari kompresi berlebihan.

3) Tambahkan “penghalus” — pasang wiper die dengan ukuran yang tepat sehingga ujungnya mengikuti titik tangen tekukan untuk secara aktif menghaluskan kerutan.

(2) Retak

Penampilan: Retakan melintang atau memanjang muncul di bagian luar tekukan, kadang mengakibatkan patah total.

Penyebab Utama: Permukaan luar terlalu teregang saat pembengkokan, melebihi kapasitas perpanjangan material.

• Diagnosis 1: Keuletan buruk — material terlalu rapuh (misalnya baja karbon tinggi tertentu) atau memiliki cacat internal, sehingga tidak cocok untuk pembengkokan dingin.
• Diagnosis 2: Radius tekukan terlalu kecil — dengan diameter dan ketebalan dinding tertentu, radius garis tengah (CLR) yang kecil secara signifikan meningkatkan regangan serat luar.
• Diagnosis 3: Kecepatan tekukan berlebihan — kecepatan pembengkokan yang terlalu cepat menyebabkan konsentrasi tegangan, merobek material sebelum dapat terdeformasi secara merata.

Solusi:

1) Pilih material yang sesuai — ganti dengan bahan yang lebih ulet, atau lakukan proses anil pada material saat ini untuk mengurangi kekerasan. Dalam beberapa kasus, beralih ke pembengkokan panas adalah satu-satunya pilihan yang layak.

2) Permudah tekukan — perbesar radius tekukan jika memungkinkan. Kurangi kecepatan pembengkokan secara drastis untuk memberi waktu material mengalir dan terdeformasi.

(3) Penyok dan Goresan Permukaan

Penampilan: Penyok lokal, goresan linear, atau bekas gesekan pada permukaan pipa.

Penyebab Utama: Di bawah gaya penjepitan dan gesekan yang tinggi, setiap kotoran keras atau ketidaksempurnaan pada perkakas akan meninggalkan bekas permanen.

• Diagnosis 1: Perkakas kotor — serpihan logam, debu, atau pelumas yang mengering pada cetakan, mandrel, atau penjepit.
• Diagnosis 2: Keausan perkakas — gerinda, goresan, atau kerusakan akibat penggunaan lama pada permukaan cetakan.
• Diagnosis 3: Kegagalan pelumasan — tidak adanya pelumas, atau menggunakan jenis yang salah, menyebabkan kontak logam-ke-logam “kering”.

Solusi:

1) Pertahankan kebersihan yang ketat — bersihkan secara menyeluruh semua permukaan perkakas yang bersentuhan dengan tabung menggunakan udara bertekanan dan kain bebas serat, serta jadikan pembersihan sebagai kebiasaan saat mengganti cetakan.

2) Servis perkakas — periksa dengan cermat dan perbaiki menggunakan batu honing, atau ganti komponen cetakan yang rusak.

3) Gunakan pelumas profesional — aplikasikan pelumas bertekanan tinggi yang dirancang khusus untuk pembengkokan tabung, pastikan pelumasan merata pada tabung dan mandrel.

(4) Perataan Berlebihan

Penampilan: Penampang tekukan menjadi lonjong, terlihat jelas menyimpang dari bentuk bulat aslinya.

Penyebab Utama: Dukungan internal dan eksternal yang tidak memadai di area tekukan memungkinkan penampang berubah bentuk saat diberi beban.

• Diagnosis 1: Dukungan mandrel hilang — penyebab paling umum dan mendasar; tanpa dukungan internal, tabung pasti akan runtuh di bawah gaya pembengkokan.
• Diagnosis 2: Gaya cetakan tekanan tidak cukup — dukungan eksternal tidak cukup untuk menahan sisi luar tabung di tempatnya.
• Diagnosis 3: Radius tekukan terlalu kecil — dengan ketebalan dinding yang ada, radius kecil membuat material terlalu lemah untuk menahan deformasi.

Solusi:

1) Kembalikan komponen penting — gunakan mandrel dengan ukuran dan tipe yang tepat, terutama untuk tabung dengan rasio D/t besar.

2) Terapkan tekanan yang sesuai — tingkatkan sedikit gaya cetakan tekanan untuk dukungan luar yang kokoh. Tinjau desain — jika memungkinkan, bekerja sama dengan insinyur desain untuk memperbesar radius tekukan.

2. 5 Kesalahan Pemula Teratas dan Perbaikan Langsung

Selalu ada celah antara teori dan operasi langsung. Berikut lima “jebakan” paling umum yang dialami pemula — mengetahuinya sejak awal akan menghemat banyak material, waktu, dan tenaga.

(1) Mempercayai nilai teoritis secara membabi buta sambil mengabaikan pegas balik material — kesalahan buku teks

Anda memasukkan 90° ke sistem, tetapi hasil tekukan keluar pada 87° atau 88°. Anda terus menyesuaikan sudut tekukan berulang kali, namun tidak pernah benar-benar mencapai target.

Prinsip Koreksi: Patuhi secara ketat aturan “uji setiap batch baru”. Setiap lot tabung baru — bahkan dari batch yang sama tetapi disimpan untuk jangka waktu berbeda — dapat memiliki variasi pegas balik yang halus. Sebelum memulai produksi, potong satu tabung sampel dan lakukan uji tekukan standar 90°. Ukur pegas balik aktual secara tepat, lalu masukkan nilai kompensasi ini ke dalam sistem sebagai parameter dasar untuk seluruh batch.

(2) Membuat asumsi tentang pengaturan perkakas, atau menggunakan perkakas yang aus — tanda-tanda yang jelas

Tabung tiba-tiba tergelincir saat proses pembengkokan, atau bagian yang sudah selesai menunjukkan kerutan atau pelipatan yang tidak dapat dijelaskan.

Prinsip Koreksi: Terapkan prosedur “pemeriksaan silang perkakas”. Pada setiap startup atau pergantian pekerjaan, gunakan kaliper untuk memverifikasi posisi mandrel secara presisi, dan pastikan permukaan penjepit die sesuai dengan diameter tabung serta bebas dari keausan signifikan. Bola mandrel yang aus hanya 0,1 mm saja sudah cukup untuk membuang seluruh batch produk presisi tinggi.

(3) Percaya bahwa kekuatan kasar bisa melakukan keajaiban — pendekatan gaya berlebihan

Saat menghadapi kerutan kecil atau sudut yang kurang bengkok, reaksi spontan adalah terus menambah gaya tekanan die atau gaya penjepit, mencoba “memaksa” material agar sesuai.

Prinsip Koreksi: Berhenti dan pikirkan—jangan hanya menambah gaya. Tekanan berlebihan adalah musuh; itu hanya akan memperburuk cacat (misalnya, mengubah kerutan menjadi lipatan permanen) dan menyebabkan kerusakan yang tidak dapat diperbaiki pada perkakas dan mesin. Pada tanda pertama masalah, hentikan proses dan tinjau pengaturan mandrel, pelumasan, serta kompensasi springback. Selesaikan masalah dari akarnya, bukan menutupi satu kesalahan dengan kesalahan lain.

(4) Gagal mengantisipasi batasan ruang — perencanaan urutan pembengkokan yang buruk

Saat membuat tabung kompleks dengan banyak bengkokan, di tengah jalan Anda mendapati bagian yang sudah dibengkokkan bertabrakan dengan kepala mesin atau perkakas, sehingga tidak mungkin melanjutkan. Prinsip Koreksi: Gunakan perencanaan “simulasi mental” dan “kembar digital”. Sebelum pemrograman atau pengoperasian, jalankan simulasi 3D penuh pada sistem CNC untuk memeriksa setiap bengkokan dari risiko tabrakan. Untuk bagian yang kompleks, urutan optimal mungkin dimulai dari bengkokan tengah, atau memerlukan bender ganda, majemuk untuk penyelesaian.

(5) Mengabaikan jarak penjepitan — membengkokkan terlalu dekat dengan ujung tabung

Anda menyelesaikan bengkokan dalam satu langkah, hanya untuk menemukan bahwa tidak ada cukup panjang lurus tersisa di ujung tabung untuk memasang flange, fitting, atau melakukan langkah pengelasan berikutnya. Prinsip Koreksi: Ikuti aturan “panjang lurus minimum” tanpa pengecualian. Die penjepit memerlukan panjang tabung yang cukup untuk menjepit dengan aman. Biasanya, jarak dari ujung tabung ke awal bengkokan (titik tangen) tidak boleh kurang dari 2–3 kali diameter luar tabung. Perhitungkan panjang penjepitan yang dikorbankan ini dalam pemotongan material dan pemrograman.

3. Batas Keselamatan yang Tidak Boleh Dilanggar

(1) Daftar Periksa Alat Pelindung Diri (APD)

Sebelum memasuki zona kerja mesin, pastikan Anda dilengkapi sepenuhnya:

1）Kacamata/kacamata pelindung: Wajib. Melindungi mata dari serpihan logam dan cipratan pelumas yang dapat menyebabkan cedera permanen.

2）Sarung tangan tahan potong: Gunakan saat menangani tepi tabung yang tajam. Selama pengoperasian mesin, pertimbangkan risiko sarung tangan tersangkut pada bagian yang berputar dan ikuti aturan keselamatan spesifik bengkel Anda.

3）Sepatu keselamatan ujung baja: Melindungi kaki dari tabung berat atau perkakas yang mungkin jatuh.

4）Pelindung pendengaran: Jika kebisingan mesin melebihi 85 dB, gunakan sumbat telinga atau penutup telinga untuk melindungi pendengaran Anda.

(2) Dua Belas Aturan Keselamatan Penting dan Protokol Henti Darurat

1）Operasi yang diizinkan saja: Jangan pernah mengoperasikan mesin pembengkok tabung tanpa pelatihan formal dan otorisasi.

2）Periksa perangkat keselamatan: Sebelum menyalakan daya, periksa semua pintu pengaman, tirai cahaya, dan tombol dua tangan untuk memastikan berfungsi dengan benar.

3) Ketahui lokasi tombol E-stop: Dengan mata tertutup, Anda tetap harus dapat menunjuk dan menekan tombol Henti Darurat terdekat secara instan.

4) Kesadaran zona terbatas: Jangan pernah menjangkau tangan atau bagian tubuh ke area pembengkokan atau di antara komponen yang bergerak saat mesin beroperasi.

5) Jaga area tetap bersih: Pertahankan lantai yang rapi, bebas minyak, tanpa pipa atau alat yang berserakan untuk menghindari tergelincir atau tersandung.

6) Tetap fokus: Berikan perhatian penuh selama operasi—tidak menggunakan ponsel, mengobrol santai, atau gangguan lainnya.

7) Kenakan pakaian yang sesuai: Tidak mengenakan pakaian longgar, dasi, syal, atau perhiasan yang menjuntai. Rambut panjang harus diikat dan dimasukkan ke dalam penutup kepala kerja untuk mencegah tersangkut.

8) Komunikasi tim yang jelas: Dalam operasi dengan banyak orang (misalnya, memuat/membongkar stok panjang), tunjuk satu orang sebagai pemimpin dan gunakan sinyal yang jelas serta standar.

9) Jangan pernah meninggalkan mesin yang sedang berjalan tanpa pengawasan: Operasi otomatis tanpa pengawasan sangat dilarang.

10) Lockout/Tagout: Sebelum melakukan perawatan, pembersihan, penggantian perkakas, atau pemecahan masalah, putuskan daya utama dan pasang label “Sedang Perawatan — Jangan Dinyalakan”.

11) Prosedur henti darurat: Dalam kasus kecelakaan atau bahaya mendesak (seperti terjepit, suara abnormal, atau asap), langkah pertama Anda adalah menekan tombol E-stop terdekat. Ini memutus semua daya secara instan. Setelah bahaya benar-benar hilang, ikuti manual untuk mengatur ulang sistem ke mode manual yang aman, perbaiki masalah, dan hanya kemudian lanjutkan operasi sesuai protokol.

12) Laporkan kejanggalan: Segera hentikan operasi dan beri tahu supervisor atau tim perawatan tentang tanda-tanda tidak biasa—suara, getaran, atau kebocoran minyak.

4. Program Perawatan dan Pemeliharaan Peralatan

Mesin pembengkok pipa yang dirawat dengan baik akan bekerja lebih baik dan bertahan lebih lama dibandingkan yang diabaikan, baik dalam hal presisi maupun stabilitas. Perawatan bukanlah pekerjaan tambahan—ini adalah langkah penting dalam menghasilkan pekerjaan berkualitas tinggi.

(1) Daftar Periksa Perawatan Harian, Mingguan, dan Bulanan — Kekuatan Perawatan Pencegahan

(2) Tips Ahli untuk Memperpanjang Umur Perkakas

Perkakas adalah barang habis pakai bernilai tinggi dan presisi. Perawatan yang tepat tidak hanya memastikan kualitas produk yang konsisten tetapi juga menghemat biaya operasional yang signifikan.

1) Bekerja cerdas, bukan keras — presisi lebih penting daripada tenaga kasar: Ini adalah rahasia nomor satu untuk memperpanjang umur cetakan Anda. Pastikan posisi mandrel dan cetakan penghapus sejajar sempurna sehingga cetakan dapat menghasilkan tekukan berkualitas tinggi hanya dengan tekanan minimum yang diperlukan. Upaya memaksa material membentuk dengan tenaga berlebihan akan menyebabkan kerusakan parah pada cetakan dan mesin.

2) Gunakan solusi yang tepat — pelumasan profesional: Berbagai bahan pipa, seperti baja tahan karat, aluminium, dan paduan titanium, memerlukan pelumas pembengkokan pipa yang diformulasikan khusus agar sesuai dengan baja cetakan yang bersentuhan. Penggunaan pelumas yang tepat secara drastis mengurangi gesekan, penumpukan panas, dan keausan.

3) Bersihkan segera setelah digunakan — tidak boleh ada sisa: Setelah setiap operasi, bersihkan cetakan secara menyeluruh, dengan perhatian khusus pada celah di antara segmen bola mandrel dan ujung cetakan penghapus. Hal ini mencegah serpihan logam menempel dan menggores pipa pada proses berikutnya.

4) Simpan dengan benar — lindungi dari karat dan benturan: Lapisi cetakan yang tidak digunakan secara merata dengan oli anti karat dan letakkan di rak cetakan khusus yang stabil. Hindari benturan, penumpukan, atau paparan kelembapan yang dapat menyebabkan korosi.

5) Perbaiki kerusakan kecil segera — hentikan masalah sebelum berkembang: Pada tanda pertama goresan permukaan atau gerinda pada cetakan, haluskan area tersebut dengan lembut menggunakan batu minyak halus atau amplas metalografi, mengikuti arah aliran material. Intervensi dini mencegah cacat kecil berkembang menjadi kerusakan besar yang mahal.

Ⅵ. FAQ

1. Bagaimana cara mengatur dan mengoperasikan mesin pembengkok?

Untuk mengatur dan mengoperasikan mesin pembengkok, mulailah dengan memastikan area kerja bersih dan bagian mesin dalam kondisi baik. Pilih dan pasang dengan aman cetakan yang sesuai untuk material dan sudut tekukan yang diperlukan. Tempatkan dan jepit benda kerja pada cetakan untuk mencegah pergerakan.

Sesuaikan parameter mesin, seperti pengaturan sudut dan celah cetakan, sesuai dengan ketebalan material dan tekukan yang diinginkan. Terapkan tekanan secara bertahap dan pantau proses untuk mencapai tekukan yang tepat. Selalu ikuti protokol keselamatan, kenakan perlengkapan pelindung, dan lakukan perawatan rutin untuk memastikan operasi yang aman dan efisien.

2. Bagaimana cara mengkalibrasi sistem kontrol mesin pembengkok?

Kalibrasi mesin pembengkok dengan memastikan mesin berada di permukaan yang stabil dan dalam keadaan menyala. Selaraskan alat pukul dan cetakan. Gunakan panel kontrol untuk memasukkan spesifikasi material dan menetapkan titik referensi. Kalibrasi posisi backgauge dan ram, serta pastikan sensor dan sistem hidrolik berfungsi dengan baik.

Lakukan pembengkokan uji dan sesuaikan pengaturan. Untuk mesin dengan fitur otomatis, konfigurasikan sesuai dimensi benda kerja. Hal ini memastikan tekukan yang presisi, mengurangi limbah, dan meningkatkan efisiensi.

Ⅶ. Kesimpulan

Banyak mesin pembengkok logam yang sangat diperlukan untuk memenuhi berbagai kebutuhan pembengkokan. Artikel kami menawarkan panduan lengkap tentang mesin pembengkok, setiap jenis mesin memiliki kelebihan dan kekurangannya masing-masing, dan mesin terbaik untuk pekerjaan tersebut dapat dipilih berdasarkan kebutuhan produksi. Faktor-faktor seperti proses produksi yang diperlukan, output, dan anggaran harus dipertimbangkan saat memilih mesin pembengkok.

Sebagai perusahaan manufaktur lembaran logam profesional dengan pengalaman lebih dari 40 tahun, ADH Machine Tool berdedikasi untuk menyediakan mesin pembengkok berkualitas tinggi dan peralatan pemrosesan lembaran logam lainnya, termasuk mesin pemotong, mesin pemotong laser, press brake, mesin slotting, dan lain-lain.

Saya berharap wawasan teknis yang diberikan dalam artikel ini membantu Anda meraih kesuksesan yang lebih besar di bidang fabrikasi logam. Jika Anda memerlukan bantuan untuk memilih solusi pemrosesan logam yang tepat, jangan ragu untuk menghubungi kami, dan salah satu perwakilan penjualan kami akan dengan senang hati membantu Anda.
