Berjalanlah melewati area fabrikasi pada hari pertama Anda, dan Anda akan mendengar suara ritmis yang menggetarkan lantai gedebuk-gedebuk-gedebuk dari rangka baja masif yang memukul lembaran logam datar. Saat melihatnya memuntahkan cakram logam kecil, Anda mungkin berasumsi bahwa Anda sedang melihat pelubang kertas meja Swingline berukuran industri yang dimuliakan. Namun, menerima kesalahpahaman itu adalah kesalahan terbesar yang bisa dilakukan oleh seorang pekerja magang baru, karena hal itu menyembunyikan apa yang sebenarnya dilakukan oleh mesin tersebut.

Terkait: Apa Itu Pembentukan Press Brake

Mitos “Pelubang Kertas” yang Membingungkan Pemula di Bidang Manufaktur

Mengapa Definisi Dasar Akurat namun Sangat Tidak Lengkap

Perhatikan ram turun: pelubang baja keras mendorong lembaran logam ke dalam cetakan (die) yang serasi di bawahnya, memotong material dan menjatuhkan potongan sisa ke dalam wadah. Secara teknis, ya, sebuah lubang baru saja dibuat, jadi definisi teknik dasar memang akurat—tetapi sangat tidak lengkap. Berhenti di situ adalah sebuah jebakan, karena hasil keluaran mesin tidak ditentukan oleh mesin pres itu sendiri. Ram hidrolik atau mekanis yang masif itu hanya memberikan tenaga kasar. Kemampuan sebenarnya terletak pada perkakas yang dapat dipertukarkan. Begitu Anda memahami bahwa pasangan pelubang dan cetakan menentukan geometri dan dapat ditukar dalam hitungan detik, label “pelubang lubang” mulai terasa terlalu sempit. Anda harus bertanya pada diri sendiri: apa yang terjadi ketika perkakas tersebut tidak dirancang untuk memotong sampai tembus?

Bagaimana Kesalahpahaman Ini Membentuk Kesan Pertama Anda di Lantai Pabrik

Pekerja baru biasanya cenderung tertarik pada pemotong laser. Alat itu bersinar, bergerak dengan tenang, dan menelusuri profil 2D yang kompleks dengan presisi tinggi. Di sampingnya, mesin punch press bisa terlihat seperti dinosaurus yang berisik dan ketinggalan zaman. Jika Anda berpikir mesin punch press hanya ada untuk membuat lingkaran dan kotak, Anda secara alami akan berasumsi bahwa laser telah membuatnya tidak relevan.

Model mental tersebut mendistorsi cara Anda memandang efisiensi lantai produksi. Anda mulai melihat bagian datar dengan selusin potongan dan bertanya-tanya mengapa kita tidak memasukkannya saja ke meja laser. Anda melewatkan logika tersembunyi dari fabrikasi industri. Laser adalah alat tujuan tunggal: ia memotong. Ia tidak mendorong, menarik, atau meregangkan. Jika ide Anda tentang mesin punch press terbatas pada “memotong lubang”, bagaimana Anda menjelaskan bagian yang keluar dari mesin dengan tepi terangkat, logo yang dicap, dan ekstrusi berulir?

Apa yang Anda Lewatkan Saat Anda Berhenti pada “Lubang”: Pembentukan, Embossing, dan Integrasi Alur Kerja

Tukar pelubang pemotong standar dengan alat pembentuk, dan mesin berubah sepenuhnya. Alih-alih memotong logam, ram memberikan tekanan terkontrol untuk meregangkan dan membentuknya. Tiba-tiba, Anda tidak hanya membuat lubang. Anda membuat kisi-kisi untuk ventilasi, mencap tapak cekung untuk tangga, dan menekan cangkir yang ditarik dalam.

Di sinilah mesin punch press membuktikan nilainya sebagai jangkar fabrikasi 3D. Bengkel lembaran logam modern tidak hanya bertanya, “Apa lagi yang bisa dilakukan mesin ini?” Mereka bertanya, “Berapa banyak operasi terpisah yang dapat digabungkan oleh mesin ini?” Jika suatu bagian perlu dipotong, diberi emboss, dan disadap dengan ulir, pemotong laser mengharuskan Anda memindahkan bagian tersebut ke tiga stasiun berbeda. Mesin punch press, yang dilengkapi dengan turret alat yang dapat dipertukarkan yang tepat, menyelesaikan ketiga operasi tersebut dalam satu pengaturan. Mesin ini menjaga bagian tersebut tetap bergerak. Untuk memahami bagaimana satu mesin mencapai tingkat fleksibilitas tersebut, Anda harus melihat lebih dekat pada saat yang tepat ketika logam tersebut menyerah.

Anatomi Pukulan: Bagaimana Gaya Bertemu Geometri

Berdirilah di samping mesin pres 30 ton saat ia melubangi baja ringan 10-gauge selebar dua inci, dan Anda akan merasakan lantai beton turun di bawah sepatu bot Anda. Pukulan tunggal itu membutuhkan tekanan instan sekitar 15 ton. Kebanyakan pemula melihat tabrakan keras itu dan berasumsi bahwa mesin tersebut hanya mengalahkan logam melalui kekuatan kasar. Mereka membayangkannya seperti palu godam yang memukul paku. Namun, jika Anda memperlambat sepersekian detik itu hingga sangat lambat, Anda menyadari bahwa palu godam tersebut sebenarnya sedang melakukan operasi mikroskopis.

Tindakan Inti: Apa yang Terjadi dalam Milidetik Saat Ram Mendorong Pelubang ke Dalam Cetakan

Perhatikan ram turun dalam gerakan lambat, dan Anda akan melihat bahwa logam tidak memotong seperti kertas. Saat pelubang baja keras pertama kali menyentuh lembaran, ia tidak langsung memotong. Ia menekan. Material sedikit menekuk ke bawah ke dalam bukaan alat bawah, yang disebut cetakan (die). Saat ram melanjutkan langkah ke bawahnya, tekanan meningkat hingga melebihi kekuatan geser utama lembaran. Logam mulai robek dari atas (di bawah pelubang) dan dari bawah (terhadap tepi cetakan). Kedua robekan mikroskopis itu berlomba satu sama lain menembus ketebalan lembaran. Saat bertemu, material retak dengan suara keras retak, mematahkan potongan sisa hingga terlepas. Pelepasan energi yang keras itu adalah gelombang kejut yang Anda rasakan di sepatu bot Anda. Namun, jika ram hanyalah piston tumpul yang memberikan gaya ke bawah, bagaimana retakan itu menghasilkan tepi yang bersih dan bebas gerinda?

Mengapa Bentuk Cetakan Menentukan Hasil, Bukan Mesin Itu Sendiri

Selipkan selembar kertas di antara gunting dengan sekrup longgar, dan kertas itu hanya akan terlipat di atas bilahnya. Prinsip yang sama berlaku untuk lembaran logam. Mesin punch press itu sendiri tidak menentukan bentuk atau kualitas potongan; ia hanya memberikan langkah. Identitas sebenarnya dari operasi tersebut sepenuhnya terletak pada perkakas—khususnya, pada "transfer bentuk" antara pelubang dan cetakan. Agar retakan bersih terjadi, cetakan harus sedikit lebih besar daripada pelubang. Kami menyebut celah ini sebagai "clearance", dan biasanya dihitung sekitar 15 hingga 20 persen dari ketebalan material. Jika Anda melubangi aluminium 0,100 inci, Anda memerlukan clearance sekitar 0,015 inci di sekelilingnya. Dapatkan clearance yang tepat, dan retakan atas serta bawah akan bertemu dengan sempurna. Jika cetakan terlalu besar, logam akan menggulung di tepinya, meninggalkan gerinda yang buruk. Jika terlalu rapat, mesin harus bekerja dua kali lebih keras, menumpulkan alat dan meningkatkan tonase yang diperlukan secara tajam. Jadi, perkakas mengontrol potongan saat turun, tetapi apa yang terjadi ketika tekanan 15 ton mencoba membalikkan arah?

Peran Stripper: Komponen Penting yang Tidak Disebutkan Siapa pun dalam Definisi Dasar

Paku sebuah paku ke dalam sepotong kayu ek basah, dan Anda akan segera menyadari bahwa memasukkannya hanyalah setengah dari perjuangan. Mencabutnya adalah bagian di mana Anda akan kesulitan. Ketika pons menembus lembaran logam, material tersebut mengembang dengan keras dan mencengkeram sisi alat seperti ragum. Jika ram hanya ditarik kembali ke atas, ia akan menyeret seluruh lembaran logam bersamanya, membengkokkan benda kerja, merobeknya dari klem, dan merusak mesin. Inilah sebabnya setiap rakitan pons menyertakan stripper. Ini adalah pelat pegas yang mengelilingi ujung pons. Saat ram turun, stripper mengenai logam terlebih dahulu, menjepitnya rata pada cetakan (die). Saat pons menarik diri, stripper tetap menjepit selama sepersekian detik lebih lama, secara fisik mengelupas lembaran logam dari alat yang naik. Ini bukan sekadar aksesori; ini adalah sistem manajemen kegagalan yang wajib. Tanpanya, fabrikasi berkelanjutan tidak mungkin dilakukan. Namun, untuk menggerakkan pons tersebut menembus logam dan menariknya kembali ratusan kali per menit, kerangka seperti apa yang dibutuhkan mesin tersebut?

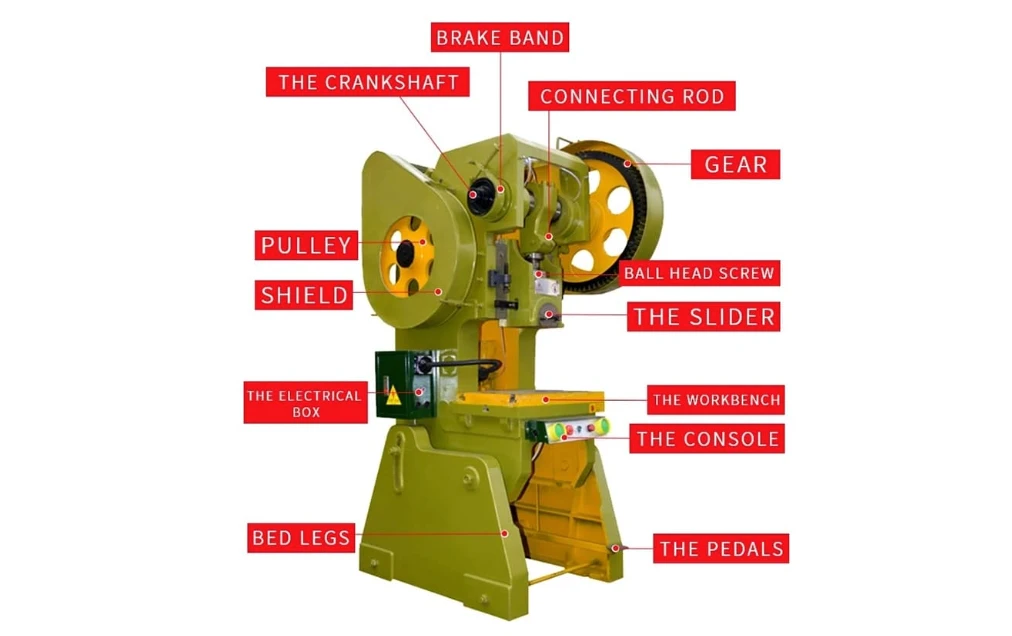

Rangka, Ram, dan Alas: Hubungan Struktural yang Menghasilkan Tonase

Hitung gaya yang diperlukan untuk satu pukulan, dan perhitungannya tidak kenal kompromi: keliling dikalikan ketebalan material dikalikan kekuatan geser logam. Alat yang tumpul dapat meningkatkan gaya yang diperlukan sebesar 50 persen dalam hitungan jam. Untuk menahan beban semacam itu tanpa hancur berkeping-keping, mesin bergantung pada kerangka besi cor atau baja las yang masif. Rangka—biasanya berbentuk “O” atau “C” yang besar—harus menjaga ram tetap sejajar sempurna di atas alas sambil menahan kecenderungan untuk melengkung ke belakang di bawah beban. Kapasitas bukan hanya peringkat tonase pada pelat nama. Kedalaman tenggorokan menentukan seberapa jauh Anda dapat menjangkau lembaran, dan kekakuan rangka menentukan seberapa baik mesin menangani gaya lateral. Ketika seorang pemrogram mengatur operasi “nibbling”—menggunakan pukulan parsial yang tumpang tindih untuk memotong kontur besar yang tidak beraturan—pons hanya memotong di satu sisi. Gigitan yang tidak rata itu mencoba mendorong ujung pons ke samping, yang berisiko membuat alat sumbing saat mengenai cetakan. Rangka dan ram harus menyerap beban samping tersebut dan menjaga alat tetap berada di tengah secara presisi. Setelah Anda memahami bagaimana struktur kaku ini mengelola gaya, jarak bebas, dan defleksi untuk memotong logam, kemungkinan baru muncul. Apa yang terjadi jika kita menyesuaikan langkah agar pons tidak benar-benar menembus bagian bawah lembaran?

Di Luar Lubang: Kemampuan 3D Tersembunyi dari Mesin Lembaran Datar

Ketika ram berhenti sepersekian inci sebelum pons menembus cetakan, fisika operasinya berubah total. Kita tidak lagi mematahkan logam; kita membuatnya mengalir. Baja yang dikeraskan memaksa lembaran untuk meregang, membengkok, dan menyerah ke ruang terbuka alat bawah. Di sinilah asumsi pemula bahwa mesin hanyalah pelubang lubang berukuran besar menjadi runtuh. Dengan mengontrol kedalaman langkah dan mengubah perkakas, mesin pres menjadi pemahat logam 3D. Ia mengubah perilaku lembaran tanpa perlu memindahkan bagian tersebut ke stasiun lain.

Dasar-Dasar Fabrikasi Lembaran Logam: Slot, Takik, dan Knockout

Bahkan ketika mesin menembus sepenuhnya, “membuat lubang” adalah deskripsi yang sangat sempit tentang pekerjaan tersebut. Lihat panduan pelatihan Society of Manufacturing Engineers (SME), dan Anda akan menemukan penekanan kuat pada proses yang disebut “nibbling.” Alih-alih menghasilkan satu lingkaran bersih, mesin melakukan urutan gigitan tumpang tindih yang cepat untuk mengukir kontur besar yang tidak beraturan. Ini bekerja seperti router yang mengunyah kayu. Arsitektur perkakas memungkinkan mesin pres membangun bentuk kompleks dari pukulan sederhana yang berulang.

Kemudian pertimbangkan knockout—cakram logam kecil yang Anda dorong keluar dari sisi kotak sambungan listrik dengan obeng. Untuk membuatnya, alat dirancang untuk memotong logam 99 persen, menyisakan tab mikroskopis agar slug tetap menempel selama pengiriman. Kami juga menggunakan pons persegi panjang untuk membuat takik pada sudut lembaran datar, menghilangkan material yang cukup agar bagian tersebut nantinya dapat dilipat menjadi kotak tanpa sambungan. Mesin pres tidak hanya membuang sisa. Ia sedang menyiapkan geometri datar untuk bentuk tiga dimensinya yang akhir.

Membentuk Tanpa Memotong: Membuat Louver, Lance, dan Countersink

Mesin pres modern membawa manipulasi geometri ini lebih jauh dengan membentuk fitur langsung ke dalam lembaran. Lihat louver ventilasi di bagian belakang sasis komputer. Anda tidak dapat membuatnya dengan pons datar standar. Alat louver memiliki sudut tajam di satu sisi untuk mengiris logam, sementara sisa permukaan pons dibulatkan untuk mendorong material ke bawah, meregangkannya menjadi kanopi kecil. Lance bekerja dengan cara yang sama, mengiris dan membengkokkan tab ke bawah sehingga dapat berfungsi sebagai pengikat kabel atau klip penentu posisi. Kemudian ada countersink. Alih-alih memindahkan bagian tersebut ke mesin bor untuk membuat lubang miring bagi sekrup rata, alat coining khusus menekan tepi lubang yang telah dilubangi sebelumnya di bawah tekanan yang sangat besar, mengubah bentuk baja secara plastis menjadi chamfer yang bersih.

Namun, ada kendala yang menjebak setiap pekerja magang baru. Saat Anda mendorong logam ke bawah untuk membentuk louver atau lesung pipit, fitur tersebut sekarang menonjol di bawah lembaran. Manual SME secara eksplisit memperingatkan tentang batasan pengaturan ini: operasi pembentukan sering kali dinaikkan dari bawah ke atas, yang berarti cetakan bawah mendorong ke atas sementara pons atas berfungsi sebagai landasan. Jika Anda membentuk ke bawah, lembaran tidak dapat meluncur dengan bebas di atas meja untuk pukulan berikutnya tanpa tersangkut pada cetakan. Arsitektur perkakas menentukan segalanya. Anda harus mengurutkan pukulan agar lembaran datar tidak terjebak oleh fitur 3D barunya sendiri.

Embossing dan Flanging: Menambahkan Kekakuan Struktural pada Bagian Datar

Lembaran baja 18-gauge yang datar selemas mi basah. Jika Anda membutuhkannya untuk berfungsi sebagai braket kaku atau penutup mesin yang kokoh, Anda memiliki dua pilihan: gunakan logam yang lebih tebal, lebih berat, dan lebih mahal, atau ubah geometrinya. Mesin pres pons memungkinkan Anda memilih yang terakhir melalui embossing. Dengan menekan rusuk terangkat yang berkelanjutan ke dalam lembaran—sering kali melalui pukulan tumpang tindih dengan alat pembentuk bulat—Anda membuat balok struktural langsung di panel. Logam meregang dan mengeras karena pengerjaan, yang sangat meningkatkan ketahanannya terhadap pembengkokan.

Alat flanging melakukan trik serupa. Alih-alih hanya melubangi lubang besar untuk pipa agar bisa lewat, alat flanging melubangi lubang pilot yang lebih kecil, lalu mendorong pons tirus melaluinya untuk meregangkan tepinya ke atas menjadi kerah berdiri. Kerah yang diekstrusi itu memberi pipa sesuatu untuk dicengkeram, dan itu memperkuat lubang agar panel tidak melengkung di bawah beban. Kami menambahkan integritas struktural pada bagian tersebut hanya dengan menggunakan tonase mesin yang besar dan sepotong baja yang cerdas. Mesin pres telah mengubah blanko dua dimensi yang tipis menjadi komponen tiga dimensi yang kaku dan fungsional. Jika satu mesin dapat melubangi, membuat takik, meregangkan, dan memperkuat lembaran dalam satu pengaturan, di mana tepatnya kemampuannya berakhir, dan mengapa kita masih bergantung pada mesin lain untuk menyelesaikan pekerjaan tersebut?

Mesin Pres Pons vs. Sisa Lantai Bengkel: Memecahkan Kode Jargon

Tiga mesin berbagi lantai bengkel yang sama dan gerakan dasar yang sama, tetapi mereka melayani tujuan yang sama sekali berbeda: mesin press brake, mesin stamping, dan mesin CNC turret punch. Untuk melihat lebih dekat batas tersebut, pekerjaan berfokus CNC dari ADH Machine Tool di seluruh pembengkokan dan otomatisasi lembaran logam membuat perbandingannya tentang mesin press brake dan mesin pres pons sebagai bacaan terkait yang bermanfaat.

Kami baru saja menunjukkan bahwa mesin pres pons dapat meregangkan, membuat lesung pipit, dan membuat flensa pada lembaran datar menjadi bagian 3D yang kompleks. Jadi mengapa itu bukan satu-satunya mesin di lantai? Karena keserbagunaan tidak sama dengan kemampuan tanpa batas. Mesin pres pons adalah pilihan konsolidasi alur kerja. Kekuatan supernya adalah melakukan selusin operasi berbeda dalam satu pengaturan tanpa memindahkan logam ke stasiun lain. Namun, batasannya tertanam dalam arsitekturnya sendiri: kedalaman tenggorokan rangka dan jejak fisik perkakas lokalnya. Ketika Anda perlu memanipulasi seluruh makro-geometri lembaran besar sekaligus, atau ketika Anda perlu memproduksi satu juta bagian yang identik, mesin multi-alat harus menyingkir untuk para spesialis.

Mesin Press Brake: Mengapa Mereka Membengkokkan Sementara Mesin Pres Pons Membentuk

Mesin punch press standar mungkin memiliki stasiun perkakas yang lebarnya maksimal tiga setengah inci. Jika Anda perlu menekuk tab kecil berukuran satu inci pada braket pemasangan, mesin press dapat menukar dengan cetakan tekuk khusus dan menanganinya. Namun, cobalah melipat lembaran baja 12-gauge sepanjang sepuluh kaki menjadi saluran V yang panjang. Mesin punch press akan menemui jalan buntu. Anda tidak bisa secara ajaib merentangkan alat tiga inci di atas lembaran sepanjang seratus dua puluh inci; di situlah solusi penekukan CNC khusus seperti milik ADH Machine Tool press rem tandem menjadi langkah selanjutnya yang lebih praktis untuk komponen panjang dan berukuran penuh.

Mesin press brake dibuat khusus untuk tekukan lebar dan penuh. Mesin ini menggunakan punch atas yang panjang dan kontinu yang mendorong seluruh tepi lembaran ke dalam cetakan V yang serasi pada saat yang bersamaan. Mesin punch press membentuk fitur-fitur lokal—sebuah louver di sini, sebuah countersink di sana—karena ram-nya memberikan gaya pada area kecil yang terpusat. Mesin press brake menekuk geometri makro dari komponen tersebut, itulah sebabnya para fabrikator yang beralih dari pembentukan sesekali ke produksi berulang sering kali mengevaluasi solusi penekukan CNC seperti milik ADH Machine Tool Press brake CNC. Jika seorang fabrikator mencoba "menggigit" (nibble) tekukan panjang pada mesin punch press dengan menggunakan pukulan yang tumpang tindih dengan alat tekuk kecil, logam akan melengkung, radius tekukan akan bergerigi, dan perkakas akan aus sebelum waktunya. Mesin punch press menangani pembentukan mikro. Mesin press brake menangani pelipatan makro.

Mesin Stamping: Ketika Fleksibilitas Ditukar dengan Produksi Massal Bervolume Tinggi

Masuklah ke pabrik otomotif, dan Anda akan mendengar bunyi dentuman ritmis yang menggetarkan bumi setiap dua detik. Itulah mesin stamping. Pemula sering mengacaukannya dengan mesin punch press karena kedua mesin menggunakan ram vertikal untuk mendorong baja yang dikeraskan ke dalam cetakan bawah. Perbedaannya terletak sepenuhnya pada sistem perkakasnya.

Mesin punch press mengandalkan perkakas standar yang dapat dipertukarkan. Anda menukar punch kotak setengah inci dengan alat flanging, memukul lembaran beberapa kali, dan beralih ke pekerjaan kustom berikutnya. Mesin stamping menggunakan set cetakan progresif yang dibuat khusus dan masif yang mungkin berharga lima puluh ribu dolar dan beratnya tiga ton. Dengan setiap langkah, mesin stamping menurunkan rangkaian punch, pemotong, dan pembentuk yang kompleks sekaligus, menghasilkan komponen kompleks yang benar-benar jadi—seperti panel pintu mobil atau rumah motor—pada setiap siklus. Anda menukar fleksibilitas lincah dari mesin punch press dengan kekuatan kasar bervolume tinggi yang tak henti-hentinya dari produksi massal. Jika Anda membutuhkan lima ratus selungkup listrik kustom, Anda menggunakan mesin punch press. Jika Anda membutuhkan lima juta ring identik, Anda membuat cetakan stamping.

CNC Turret Punch: Evolusi Multi-Alat dari Mesin Punch Press Standar

Jangkauan mesin punch press meluas dari mesin kecil yang dioperasikan secara manual dengan satu set cetakan hingga sistem otomatis yang masif. Untuk menjembatani kesenjangan antara pengaturan lambat mesin manual dan kekakuan mahal dari lini stamping, industri ini berevolusi. Hadirlah mesin CNC turret punch press. Alih-alih mengharuskan operator untuk membuka baut dan menukar satu set cetakan secara manual untuk setiap ukuran lubang baru, mesin ini berisi korsel berputar—turret—yang dimuati hingga enam puluh alat berbeda.

Ketika program komputer meminta lubang seperempat inci, turret berputar, mengunci alat yang benar di bawah ram, dan memukul. Milidetik kemudian, turret berputar lagi untuk mengunci alat louver, lalu alat flanging, kemudian tap ulir. Lembaran logam meluncur di atas meja dengan klem otomatis, diposisikan dengan akurasi seperseribu inci. Dengan mengubah mesin punch press dari mesin manual sekali pukul menjadi sistem multi-alat yang dapat diprogram, fabrikator dapat menggabungkan pemotongan, pembentukan, dan pengetapan menjadi satu siklus otomatis yang kontinu. Evolusi ini mengubah mesin punch press menjadi jangkar yang tangguh di lantai bengkel modern. Namun, tepat saat alat multi-mekanis ini mencapai puncaknya, teknologi baru muncul yang sama sekali tidak mengandalkan perkakas fisik, memaksa perhitungan antara punch sekolah lama dan panas tanpa gesekan dari laser modern.

Persaingan Pemotong Laser: Mengapa Punching Fisik Masih Berkembang

Bayangkan mencoba memaku dengan senter. Anda dapat memfokuskan sinar, meningkatkan intensitas, dan menghasilkan panas yang cukup untuk melelehkan baja, tetapi Anda tidak akan pernah benar-benar mendorong paku ke dalam kayu. Cahaya tidak memiliki massa. Cahaya tidak dapat memberikan gaya fisik.

Fakta sederhana inilah alasan mengapa mesin punch press tidak menghilang ketika laser serat mencapai lantai bengkel. Laser terasa seperti masa depan. Mereka mengiris baja dengan panas tanpa gesekan, meninggalkan tepi yang halus seperti cermin tanpa pernah menyentuh material. Karena tidak menggunakan perkakas fisik, mereka tidak memerlukan waktu pengaturan. Anda memuat file, dan sinar mulai bekerja. Namun, masuklah ke pabrik fabrikasi serius mana pun hari ini, dan Anda masih akan mendengar dentuman ritmis yang menggetarkan tulang dari mesin punch press yang beroperasi tepat di samping laser. Kelangsungan hidup mesin punch press bukanlah kisah tentang nostalgia yang keras kepala. Ini adalah kisah tentang fisika, geometri, dan alur kerja.

Ekonomi Kecepatan: Lubang Standar Bervolume Tinggi vs. Profil Kompleks Bervolume Rendah

Jika Anda perlu memotong kurva organik yang lebar—katakanlah, logo kustom dari pelat seperempat inci—laser menang dengan mudah. Memotong profil tidak beraturan yang sama pada mesin punch press mengharuskan mesin untuk “menggigit” (nibble) profil tersebut. Nibbling berarti menggunakan punch bulat kecil untuk memukul logam ratusan kali secara berurutan dengan cepat, menumpuk setiap pukulan untuk mengukir bentuk yang lebih besar. Proses ini berisik, meninggalkan tepi bergerigi yang perlu digerinda, dan menciptakan tekanan beban samping yang sangat besar pada perkakas. Untuk geometri kompleks yang tidak standar, punching fisik adalah solusi yang lambat dan kasar.

Namun ubah geometrinya, dan perhitungannya berbalik.

Misalkan Anda perlu membuat tiga ratus lubang ventilasi seperempat inci yang identik pada rak server. Untuk melakukan ini, laser harus menembus logam, menelusuri keliling lubang yang tepat, mematikan daya, pindah ke koordinat berikutnya, dan menembus lagi. Tiga ratus kali. Mesin punch press cukup memutar alat seperempat inci di bawah ram dan menjatuhkan palu. Satu pukulan, satu lubang sempurna. Mesin ini menembak seperti senapan mesin, menghasilkan ratusan lubang dalam waktu yang dibutuhkan laser untuk menelusuri selusin lubang. Ketika geometrinya standar, gaya fisik berskala lebih cepat daripada cahaya.

Fitur 3D: Benteng Terakhir yang Tidak Bisa Dikalahkan oleh Cahaya

Kecepatan hanyalah pemanasan. Kartu as utama mesin punch press adalah bahwa mesin ini tidak hanya mengurangi logam; mesin ini membentuknya kembali.

Laser adalah alat pemotong dua dimensi yang ketat. Laser menghilangkan material dengan melelehkannya dan meniup terak cair melalui bagian bawah lembaran. Anda tidak dapat menggunakan sinar cahaya untuk mendorong logam ke atas menjadi louver. Anda tidak dapat menggunakan panas untuk menekan countersink ke dalam lubang baut, mengekstrusi kerah berulir, atau mencetak rusuk pengaku yang terangkat di atas panel yang tipis. Untuk itu, Anda memerlukan tonase yang dingin dan keras untuk menekan logam di antara punch atas dan cetakan bawah.

Dengan membentuk fitur 3D ini saat lembaran masih terjepit di dalam mesin, mesin punch press menghilangkan hambatan di tahap selanjutnya. Jika Anda memotong komponen yang sama dengan laser, operator harus mengambil lembaran datar, membawanya melintasi bengkel ke mesin press brake atau stasiun stamping mandiri, dan membentuk setiap louver secara manual. Laser hanya menyisakan siluet datar. Mesin punch press memberi Anda komponen tiga dimensi yang fungsional.

Dilema Mesin Kombo: Apakah Menggabungkan Punch dan Laser Benar-benar Efisien?

Jika laser memotong profil kompleks dengan indah dan punch membentuk fitur 3D dengan sempurna, solusi yang jelas tampaknya adalah menggabungkannya. Hadirlah mesin kombinasi. Mesin kombo memasang kepala pemotong laser dan turret punching mekanis di atas meja potong yang sama persis. Ini terdengar seperti kompromi terbaik di lantai bengkel. Anda dapat melubangi lubang standar, mencetak louver, lalu membiarkan laser memotong perimeter luar yang kompleks.

Namun di pabrik produksi tinggi, kompromi hanyalah kata lain untuk hambatan.

Saat laser memotong, turret mekanis yang berat tidak beroperasi. Saat turret melubangi louver, kepala laser yang mahal tidak melakukan apa pun. Anda membayar untuk dua teknologi premium, tetapi Anda hanya dapat menggunakan satu dalam satu waktu. Untuk bengkel kecil yang kekurangan ruang lantai dan membutuhkan fleksibilitas maksimum untuk mengerjakan pekerjaan apa pun yang datang, mesin kombo bisa menjadi penyelamat. Namun bagi produsen bervolume tinggi yang berfokus pada throughput, hampir selalu lebih murah dan lebih cepat untuk menjalankan laser khusus di samping mesin punch press khusus. Mengetahui mesin mana yang memenangkan keputusan rute tersebut mengharuskan pembacaan pada mesin itu sendiri, dan di situlah keahlian operator yang sebenarnya dimulai.

Membaca Mesin: Spesifikasi, Pengaturan, dan Realitas Operator

Ketika model CAD 3D masuk ke perangkat lunak nesting di bengkel fabrikasi modern, sistem harus segera membuat keputusan rute. Haruskah pola datar ini dikirim ke laser, atau haruskah dikirim ke mesin punch press? Perangkat lunak mencari dua pemicu khusus: lubang kecil dengan toleransi tinggi dan fitur 3D. Jika komponen memerlukan kerah ekstrusi, countersink, atau kisi-kisi lubang ventilasi yang identik, perangkat lunak akan mengirimkannya ke mesin punch. Menjaga sinar tetap menyala di satu mesin dan ram tetap turun di mesin lain menjaga pabrik tetap bergerak. Namun, merutekan komponen secara digital hanyalah permulaan. Untuk benar-benar membuat komponen tersebut, Anda harus memahami batas fisik dari mesin yang ada di lantai.

Bagi pembaca yang membandingkan di mana proses punching, pemotongan laser, dan proses lembaran logam lainnya cocok dalam alur kerja yang sama, ADH Machine Tool menyediakan materi produk yang dapat diunduh untuk solusi pemotongan, pembengkokan, grooving, pemotongan (shearing), dan otomatisasi berbasis CNC: unduh brosur.

Tonnase dan Kedalaman Throat: Kendala yang Menentukan Pekerjaan Mana yang Dapat Anda Jalankan

Anda bisa memiliki perangkat lunak paling cerdas di dunia, tetapi fisika selalu memiliki peran. Ketika operator veteran mendekati mesin punch press, mereka membaca mesin melalui dua angka tetap: tonnase dan kedalaman throat.

Tonnase adalah palu godamnya. Ini menentukan gaya geser maksimum yang dapat dihasilkan oleh ram. Jika Anda mencoba melubangi lubang empat inci pada baja tahan karat seperempat inci pada mesin dua puluh ton, mesin akan macet—atau lebih buruk lagi, menghancurkan perkakasnya. Operator harus menghitung kekuatan geser material terhadap total perimeter potongan. Jika gaya yang diperlukan melebihi tonnase mesin, satu pukulan tersebut harus dibagi menjadi beberapa pukulan kecil yang tumpang tindih.

Kedalaman throat adalah jangkauannya. Ini adalah jarak fisik dari pusat alat punching ke rangka belakang mesin. Angka ini menentukan lebar maksimum lembaran logam yang dapat Anda geser ke dalam rahang. Throat yang dalam memungkinkan Anda untuk menyusun puluhan komponen pada lembaran besar, memaksimalkan hasil material dan memungkinkan mesin berjalan tanpa pengawasan lebih lama. Throat yang dangkal membatasi Anda pada blanko yang lebih kecil, yang memerlukan pemuatan manual lebih sering. Kedua kendala ini—seberapa keras pukulannya dan seberapa jauh jangkauannya—menentukan batas mutlak mengenai pekerjaan apa yang dapat dicoba oleh mesin, dan ini adalah pertanyaan kapasitas yang sama yang membuat ADH Machine Tool yang berfokus pada CNC solusi mesin press brake besar relevan ketika panjang pembengkokan, gaya, dan penanganan lembaran menjadi hambatan berikutnya.

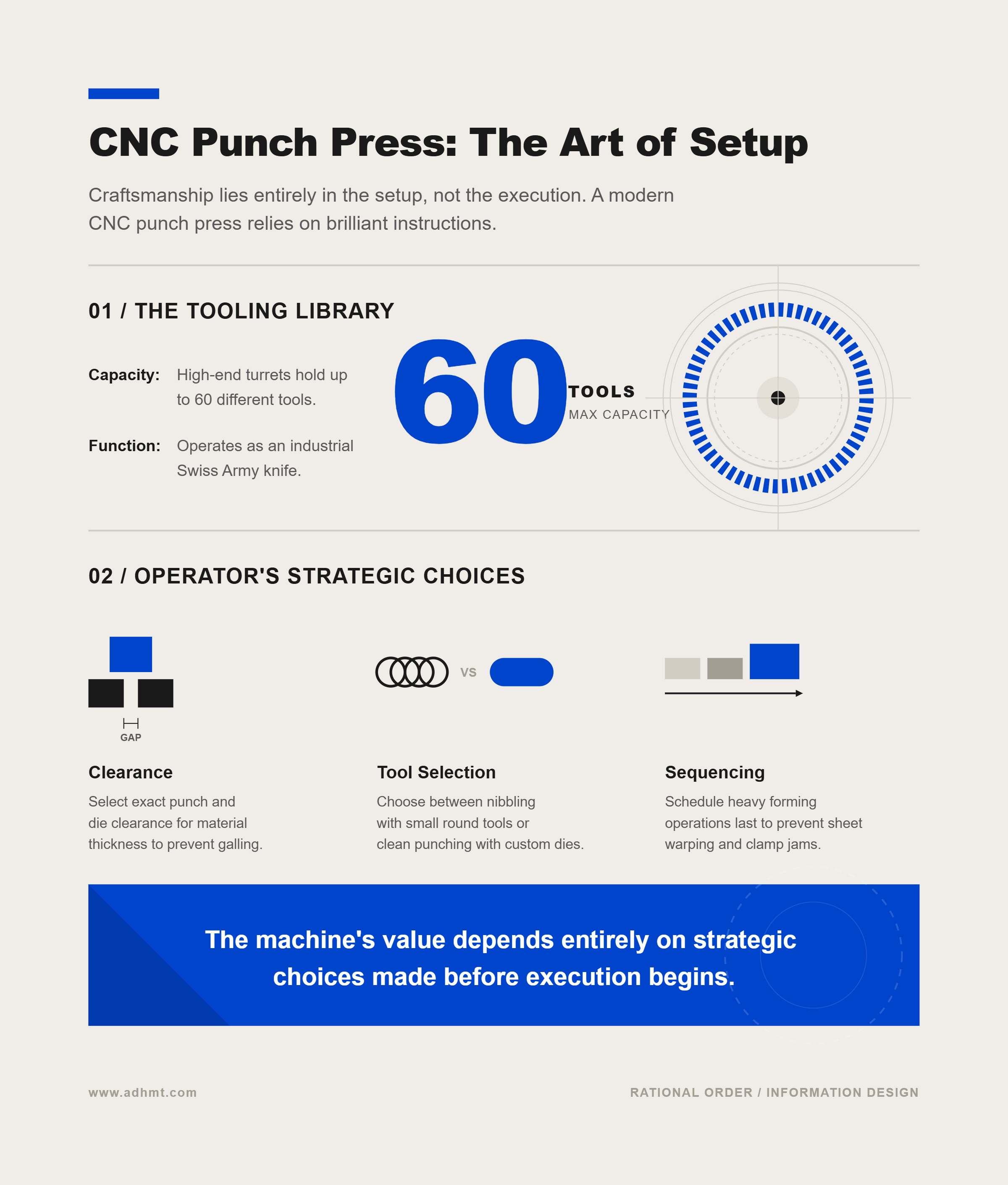

Pengaturan di Atas Eksekusi: Mengapa Keterampilan Sebenarnya Ada pada Pustaka Perkakas dan Pilihan Strategis

Setelah kendala mesin telah memenuhi syarat pekerjaan, pekerjaan yang sebenarnya dimulai. Pemula sering berasumsi bahwa keterampilan dalam menjalankan mesin punch press terletak pada menonton mesin memukul lembaran. Kenyataannya, eksekusi adalah bagian yang membosankan. Keahlian sepenuhnya terjadi pada pengaturan. Mesin punch press CNC modern hanyalah ram bodoh yang menunggu instruksi brilian.

Kecemerlangan itu ada di pustaka perkakas. Turret kelas atas dapat menampung hingga enam puluh alat berbeda sekaligus, berfungsi seperti pisau Swiss Army industri. Tugas operator adalah melihat cetak biru dan mengatur pustaka tersebut. Mereka harus memilih jarak bebas punch dan die yang tepat untuk ketebalan material tertentu guna mencegah logam tergores (galling). Mereka harus memutuskan apakah potongan persegi panjang yang besar harus digerogoti dengan alat bulat kecil atau dilubangi dengan bersih menggunakan die persegi khusus. Mereka harus mengurutkan pukulan agar operasi pembentukan yang berat—seperti mencetak louver yang dalam—terjadi terakhir, mencegah lembaran melengkung dan tersangkut di klem. Nilai mesin sepenuhnya bergantung pada pilihan strategis yang dibuat sebelum pedal kaki ditekan.

Bagi tim yang mengevaluasi apakah pengaturan punching mereka saat ini dapat mendukung keputusan perkakas dan pengurutan ini pada skala produksi, ADH Machine Tool dapat menjadi titik perbandingan yang berguna karena portofolio lembaran logam CNC-nya mencakup alur kerja yang berdekatan dengan punching seperti pemotongan laser, pembengkokan, grooving, pemotongan (shearing), dan otomatisasi. Untuk mendiskusikan kesesuaian peralatan, persyaratan proses, atau penawaran harga, Anda dapat menghubungi tim.

Melihat Mesin Punch Press sebagai Jangkar Alur Kerja Lembaran Logam

Ini membawa kita kembali ke pengaturan tingkat lantai dari bengkel modern. Ketika Anda memahami pustaka perkakas dan kendala fisik, Anda berhenti melihat mesin punch press sebagai sisa-sisa keras kepala yang bersaing dengan laser. Sebaliknya, Anda melihatnya sebagai jangkar dari seluruh alur kerja lembaran logam.

Dalam manufaktur, hal paling mahal yang dapat Anda lakukan adalah mengambil komponen dan memindahkannya ke stasiun lain. Setiap kali lembaran datar berpindah dari meja potong ke mesin press brake, lalu ke mesin bor, dan kemudian ke stasiun paku keling manual, Anda kehilangan waktu, toleransi, dan margin. Dengan menggunakan ekosistem perkakasnya yang luas, operator yang terampil dapat memotong perimeter, melubangi lubang dengan toleransi mikro, mengekstrusi kerah berulir, dan mencetak rusuk pengaku dalam satu pengaturan. Ingat kembali hari pertama Anda di lantai bengkel, saat Anda berjalan melewati mesin berisik dan berminyak di sudut itu dan menganggapnya sebagai pelubang kertas yang dimuliakan. Sekarang, saat Anda melihat komponen yang sudah jadi sepenuhnya dan dibentuk 3D keluar dari saluran, Anda akhirnya mengerti apa yang Anda lihat. Mesin punch press tidak hanya melubangi. Mesin ini menghilangkan sisa pabrik lainnya.
