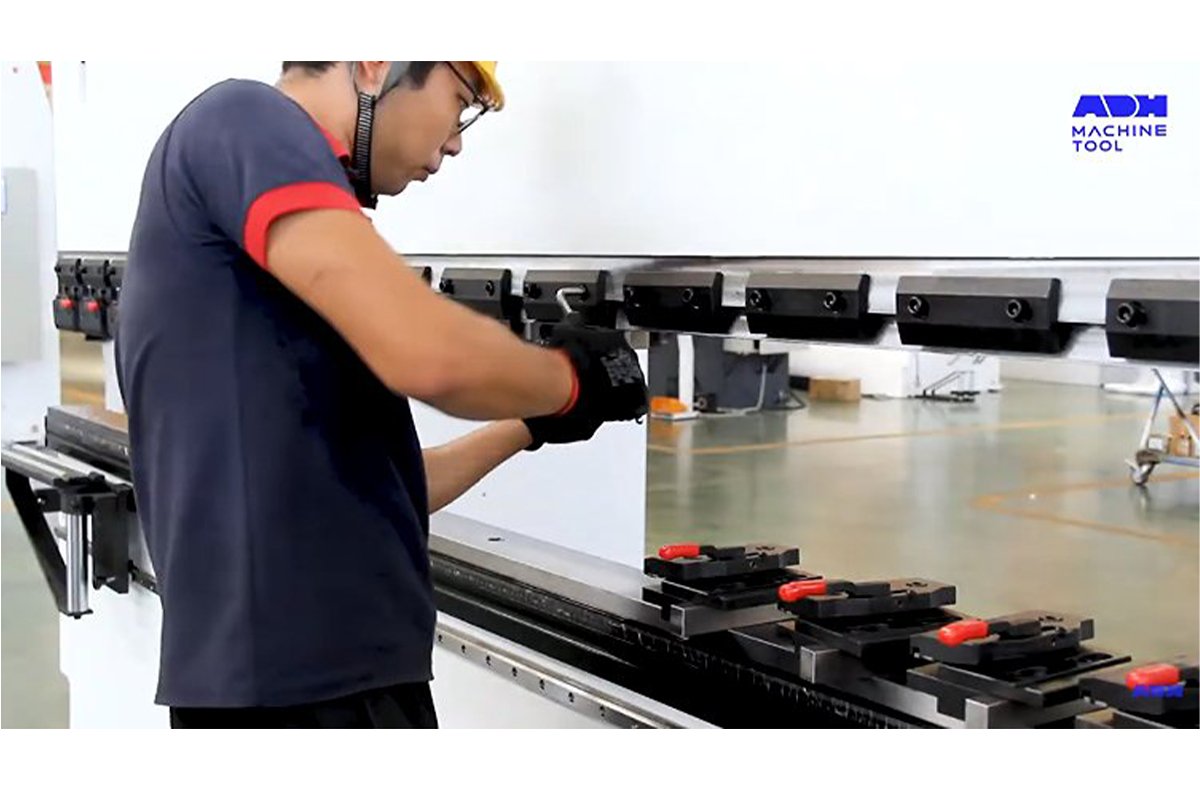

Con la crescita della produzione personalizzata di lotti ridotti di lamiera, CNC Piegatrice Costruzione/Fai-da-te è diventata un’opzione interessante per i professionisti alla ricerca di costi più bassi e di un maggiore controllo del processo. Tuttavia, si tratta di un’impresa complessa con sfide significative in ambito meccanico, idraulico ed elettrico, che richiede notevole tempo, competenze e comporta rischi.

Questo articolo fornisce una guida strategica attraverso l’intero processo, dalla pianificazione alla messa in servizio, aiutandoti a valutare se una realizzazione fai-da-te sia conveniente e come eseguirla in modo efficace.

I. Progetto di design: Ingegnerizzare una macchina di precisione ed evoluzione

Ogni decisione presa qui—dalla scelta dell’acciaio alla disposizione di un circuito—determinerà la capacità finale e la longevità della tua macchina. Non stiamo semplicemente disegnando una macchina; stiamo progettando un bene di produzione ad alte prestazioni e capace di evolversi.

1.1 Definire la tua macchina: Dai bisogni agli Indicatori Chiave di Prestazione (KPI)

Prima che venga tagliato un singolo pezzo di acciaio, devi tradurre le tue esigenze applicative in un insieme di parametri non negoziabili e quantificabili. Questi KPI sono la Stella Polare del tuo processo di progettazione.

1.1.1 Calcolo della tonnellata: La formula della forza

La tonnellata è la potenza grezza della tua macchina. Calcolarla correttamente ti evita di costruire una macchina troppo debole per le tue esigenze o sovradimensionata e inutilmente costosa. Per piega in aria, la formula standard del settore è il tuo punto di partenza:

P (tonnellate) = [ k * (UTS * L * S²) / (V * 1000) ] / 9,8

Dove:

• P = Forza di piegatura richiesta in tonnellate metriche.
• k = Fattore della matrice, tipicamente 1,33 per una matrice a V.
• UTS = Resistenza a trazione ultima del materiale in MPa (ad esempio, acciaio dolce ≈ 400 MPa).
• L = Lunghezza di piegatura in mm.
• S = Spessore del materiale in mm.
• V = Larghezza di apertura della matrice a V in mm.

Regole pratiche fondamentali:

• Apertura V-Die (V): Un parametro cruciale. Come regola, V dovrebbe essere da 6 a 8 volte lo spessore del materiale (S) per l'acciaio dolce. Un V più piccolo richiede esponenzialmente più forza.
• Fattore materiale: La formula si basa sull'acciaio dolce. Per altri materiali, applicare un fattore di correzione:
• Acciaio Inossidabile: Moltiplicare il tonnellaggio finale per ~1,5 a causa dell'incrudimento.
• Alluminio morbido (5052): Moltiplicare il tonnellaggio finale per ~0,5.

Questa tabella illustra chiaramente che raddoppiare lo spessore richiede molto più del doppio della forza. Progetta per il tuo compito più impegnativo e comune, poi aggiungi un margine di sicurezza del 20%.

1.1.2 Geometria dello spazio di lavoro: definire la tua tela operativa

• Lunghezza di piegatura: La larghezza massima di un pezzo che puoi lavorare. Questo determina la dimensione principale del telaio della tua macchina.
• Profondità della gola: La distanza dalla linea centrale dell’utensile alla faccia anteriore del telaio. Una gola più profonda è fondamentale per formare pannelli e scatole di grandi dimensioni senza che il pezzo urti la "spina" della macchina.
• Luce (o altezza aperta): La distanza verticale massima tra il punzone e il banco quando il punzone è al punto più alto. Una luce ampia è essenziale per installare/rimuovere facilmente utensili alti e manovrare pezzi complessi già formati.
• Corsa: La distanza totale di movimento verticale del punzone. Una corsa più lunga consente piegature più profonde (ad esempio, canali a U) e offre flessibilità per un’ampia varietà di altezze di utensili.

Queste dimensioni sono un compromesso. Maggiore lunghezza e profondità richiedono un telaio significativamente più massiccio e rigido per mantenere la precisione.

1.1.3 Obiettivi di precisione: il divario tra fai-da-te e industriale

È fondamentale fissare aspettative realistiche. La differenza di precisione è il risultato diretto di scelte progettuali, qualità dei componenti e precisione di assemblaggio.

• Obiettivo realistico fai-da-te: Una macchina fai-da-te ben progettata e assemblata con cura può raggiungere una ripetibilità di posizionamento del punzone di ±0,05 mm e una consistenza dell’angolo di piega finale di ±0,5 gradi. Questo è altamente funzionale per la maggior parte delle lavorazioni e prototipazioni.
• Riferimento industriale: Le macchine commerciali di fascia alta vantano una ripetibilità di posizionamento di ±0,01 mm o migliore. Questo livello di precisione richiede telai termicamente stabili, servo-idraulica di alta gamma, compensazione attiva della flessione e un budget di un ordine di grandezza superiore.

Il tuo obiettivo è colmare questo divario attraverso un design intelligente, non solo con componenti costosi.

1.2 Ingegneria meccanica: la base della precisione

Il telaio di una macchina è il suo scheletro. Se lo scheletro flette, tutti gli altri sistemi, per quanto precisi, diventano inutili. La rigidità non è una caratteristica; è la base.

1.2.1 Filosofia di progettazione del telaio: Telaio a C vs. Telaio a H e la potenza dell’analisi agli elementi finiti (FEA)

Analisi agli elementi finiti (FEA): Il moderno software CAD (come Fusion 360) mette la FEA nelle tue mani. Usala. Modella il tuo telaio e applica una forza di piegatura simulata. Il software ti mostrerà, a colori vividi, dove si concentrano le tensioni e di quanto il telaio si fletterà.

Obiettivo di progettazione: Sotto la portata massima, la deflessione del punzone e del banco dovrebbe essere una frazione della tua precisione target, idealmente inferiore a 0,1 mm su tutta la lunghezza.

1.2.2 Il cuore del movimento: Idraulico vs. Servo completamente elettrico

Questa scelta definisce come la tua macchina genera e controlla la forza.

Azionamento idraulico (Il cavallo da lavoro): Utilizza cilindri idraulici azionati da una pompa e controllati da valvole servo proporzionali.

• Pro: Rapporto forza-dimensioni senza pari, conveniente per alte tonnellate, estremamente robusto e tollerante ai sovraccarichi.
• Contro: Meno efficiente dal punto di vista energetico (la pompa spesso funziona continuamente), possibilità di perdite, richiede impianto idraulico e manutenzione del fluido.
• Verdetto: La scelta più pratica e comune per il fai-da-te, che offre il miglior equilibrio tra potenza e costo.

Azionamento servo completamente elettrico (Il Velocista): Utilizza motori servo ad alta coppia che azionano viti a ricircolo di sfere di precisione per muovere il pistone.

• Pro: Velocità eccezionale, ripetibilità e efficienza energetica (l'energia viene consumata solo durante il movimento). Funzionamento pulito e silenzioso.
• Contro: Costo significativamente più alto, meccanicamente più complesso, la forza è limitata dalla capacità della vite a ricircolo di sfere.
• Verdetto: Il futuro delle presse piegatrici, ma per il fai-da-te è spesso un'opzione proibitivamente costosa e complessa.

1.2.3 Sistema di riscontro posteriore: Il guardiano della dimensione della flangia

Il riscontro posteriore posiziona il foglio piano per garantire che la linea di piega sia nel posto corretto. Un riscontro semplice, robusto, ad asse singolo (asse X, avanti e indietro) è un obiettivo perfetto per il fai-da-te.

• Meccanismo di azionamento: Una vite a ricircolo di sfere di precisione è imprescindibile per l'accuratezza. Una vite conduttrice non è sufficientemente precisa. Azionala con un motore passo-passo per una soluzione semplice ed economica, o con un motore servo per maggiore velocità e affidabilità.
• Struttura: La trave che sostiene le dita del riscontro deve essere estremamente rigida. Qualsiasi flessione di questa trave durante il posizionamento è un errore diretto nella dimensione della flangia del pezzo.
• Assi avanzati (per riferimento futuro): Le macchine commerciali offrono asse R (su/giù), assi Z1/Z2 (movimento indipendente sinistra/destra per pezzi rastremati) e altro. Progetta il tuo carrello iniziale dell'asse X con una piastra di montaggio piatta per poter aggiungere eventualmente un modulo ad asse R in seguito.

1.3 Architettura elettrica e di controllo: Il cervello della macchina

Qui è dove la potenza meccanica grezza viene dotata di intelligenza e precisione.

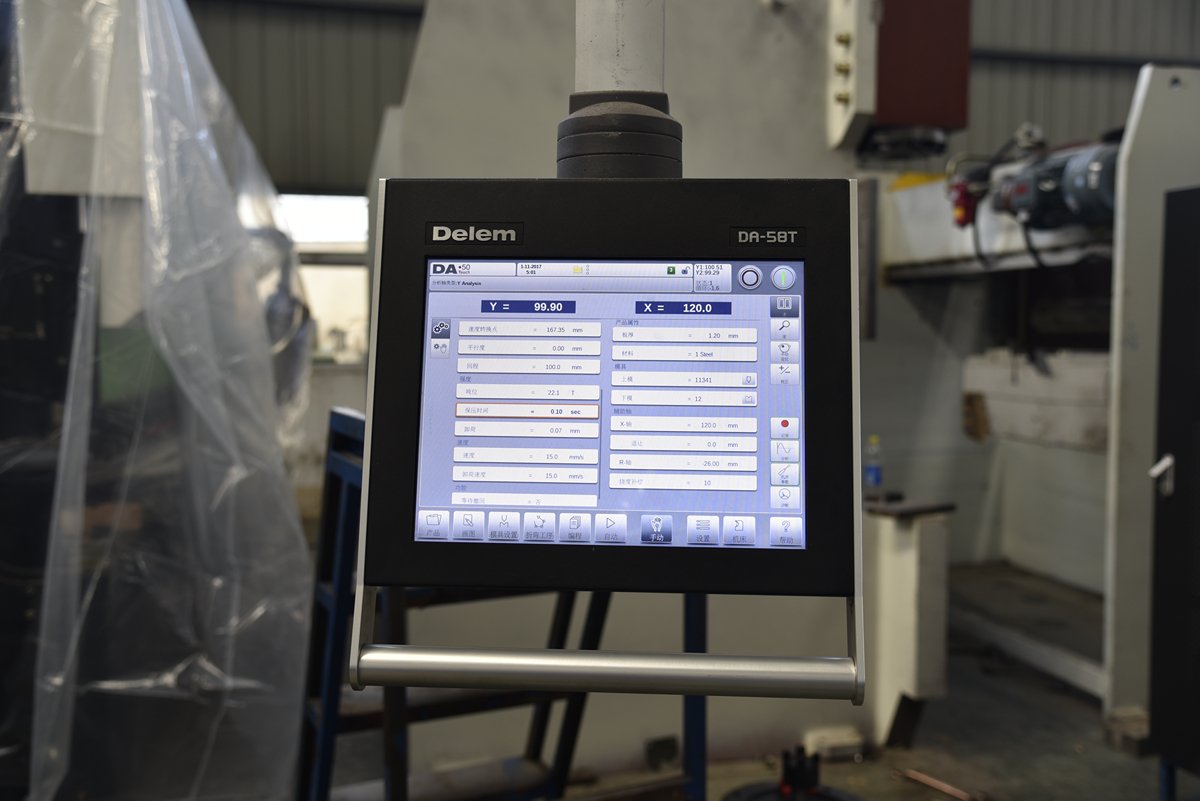

1.3.1 Selezione del Controller: Il Dilemma tra Closed e Open Source

Controller Industriali Dedicati (Delem, CybTouch, ESA): Questi sono computer progettati appositamente per presse piegatrici.

• Pro: Chiavi in mano, altamente affidabili, interfaccia grafica intuitiva, includono calcoli integrati per il fattore di piega e gli utensili.
• Contro: Costosi, ecosistema chiuso (non è possibile modificare facilmente il software).

Controller Basati su PC (LinuxCNC, Mach4): Questi utilizzano un PC standard con software specializzato e un'interfaccia hardware.

• Pro: Estremamente economici, open-source (personalizzabili all'infinito), enorme supporto della comunità.
• Contro: Curva di apprendimento ripida. Sei l'integratore del sistema, responsabile della configurazione completa e della risoluzione di tutti i conflitti hardware/software.

1.3.2 Il Ciclo di Feedback: I Sensi della Macchina

Una macchina CNC è "cieca" senza i suoi sensori. Il ciclo di feedback è ciò che permette al controller di sapere cosa la macchina sta realmente facendo e correggere eventuali errori in tempo reale.

• Scale Lineari (Il Filo della Precisione): Queste sono scale in vetro ad alta precisione con lettori ottici montati sul telaio, con il lettore collegato al punzone. Misurano la posizione reale del punzone rispetto al banco con risoluzioni spesso fino a 0,001 mm. Il controller confronta costantemente la posizione comandata con la lettura della scala, creando un ciclo chiuso. Questo è il singolo componente più importante che distingue una pressa idraulica grezza da una vera pressa piegatrice CNC.
• Sensori di Pressione: Un trasduttore di pressione nella linea idraulica consente al controller di monitorare e limitare la potenza, prevenendo il sovraccarico del telaio e degli utensili.
• Encoder Rotativi: Collegati ai motori (specialmente sul registro posteriore), riportano la posizione di rotazione del motore al controller, assicurando che si sia mosso esattamente come comandato.

II. L'Arte dell'Assemblaggio: Da Zero a Uno, La Costruzione Pratica

2.1 Fase Uno: Fabbricazione Meccanica e Assemblaggio

L'integrità fisica della tua macchina si forgia qui. Qualsiasi compromesso in questa fase è un difetto permanente che nessuna quantità di software o ingegneria elettrica potrà mai compensare completamente. Questa è la base su cui si costruirà tutta la precisione futura.

2.1.1 Fabbricazione del Telaio: La Danza della Saldatura, del Rilascio delle Tensioni e della Lavorazione Meccanica

La Guerra contro la Deformazione: Sequenze di Saldatura Strategiche

L'enorme calore della saldatura è il peggior nemico del tuo telaio, provocando espansione e contrazione termica che deformeranno facilmente piastre spesse. Per combatterlo, devi saldare con intenzione e strategia.

Simmetria ed Equilibrio: Saldare sempre in modo simmetrico attorno all'asse neutro di un pezzo. Dopo aver depositato un cordone su un lato di un giunto, spostati immediatamente sul lato opposto per creare una forza contrattile opposta, bilanciando le tensioni.

Saldatura a Punti e a Passi Indietro: Evita di stendere un unico cordone lungo e continuo. Invece, dividi la saldatura in segmenti più corti e utilizza un motivo a "punti" o "saltato". Una tecnica più avanzata è la saldatura a passi indietro, in cui la progressione complessiva è in una direzione (ad esempio, da sinistra a destra), ma ogni singolo segmento di saldatura viene depositato nella direzione opposta (da destra a sinistra). Questo distribuisce il calore in modo più uniforme e riduce al minimo l'accumulo di tensioni longitudinali.

Puntare Prima, Saldare Dopo: Prima di procedere con le saldature complete, utilizza punti di saldatura robusti per fissare rigidamente l'intera struttura in posizione secondo il tuo progetto. Questo crea uno scheletro che resiste ai movimenti durante la saldatura finale.

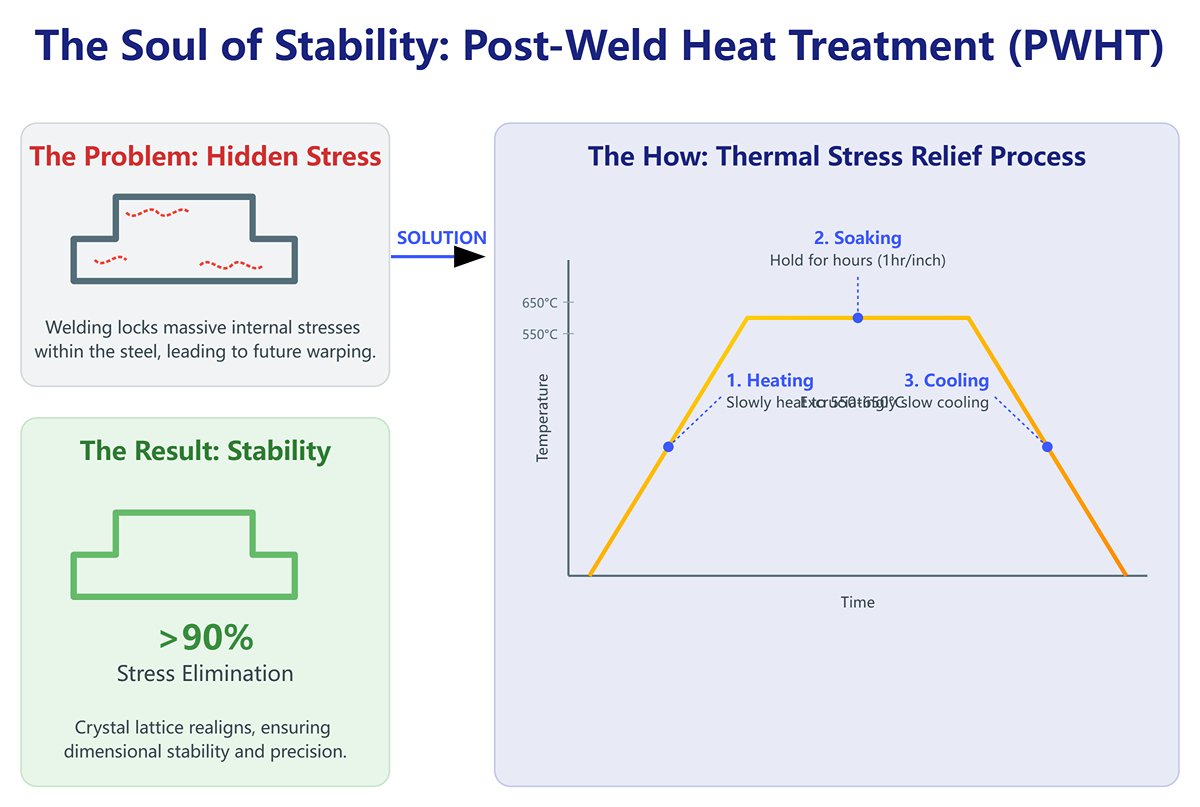

L'Anima della Stabilità: Trattamento Termico Post-Saldatura (PWHT)

La saldatura lascia dietro di sé un nemico nascosto: enormi tensioni interne intrappolate all'interno dell'acciaio. Col tempo, o durante lo shock della lavorazione meccanica, queste tensioni si libereranno, causando movimenti, torsioni e deformazioni del telaio. Questa non è una fase opzionale; è un prerequisito per qualsiasi macchina che aspiri alla precisione.

Il Perché: Immagina di spendere una fortuna per far lavorare le superfici di guida del telaio fino a ottenere una finitura a specchio, solo per vederle deformarsi da sole settimane dopo. Questa è la conseguenza certa di saltare il rilascio delle tensioni.

Il Come: L'unico metodo professionale è il rilascio termico delle tensioni (PWHT). L'intero telaio saldato viene posto in un grande forno, riscaldato lentamente a una temperatura sub-critica (tipicamente 550-650°C per questo tipo di acciaio), mantenuto a quella temperatura per diverse ore (ad esempio, un'ora per pollice di spessore), e poi raffreddato a una velocità estremamente lenta e controllata all'interno del forno. Questo processo permette al reticolo cristallino dell'acciaio di rilassarsi e riallinearsi, eliminando oltre il 90% delle tensioni interne intrappolate.

Il taglio finale: Lavorazione di precisione delle superfici critiche

Solo dopo che il telaio è stato sottoposto a trattamento di distensione, esso risulta veramente stabile e pronto per la sua operazione finale. Il telaio deve essere portato in un'officina meccanica dotata di una grande fresatrice a portale o di una piallatrice-fresatrice. In un unico posizionamento, tutte le superfici di montaggio critiche devono essere lavorate per garantire che siano geometricamente perfette tra loro. Questo include:

• Le superfici di montaggio per le guide lineari del martinetto.
• La superficie superiore del banco.
• Le superfici di montaggio per i cilindri idraulici.

Questa lavorazione in un'unica passata garantisce che tutti i componenti principali saranno assemblati su piani perfettamente paralleli e perpendicolari, come definito dal tuo progetto.

2.1.2 Martinetto e banco: la calibrazione di parallelismo <0,1mm/m

• Installazione delle guide: Le superfici di montaggio delle guide lineari devono essere pulite in modo chirurgico. Serrare i bulloni di fissaggio seguendo la sequenza e la coppia specificate dal produttore, iniziando tipicamente dal centro e procedendo verso l'esterno.
• Calibrazione del parallelismo: Questo passaggio determina direttamente se l'angolo di piegatura sarà coerente da un'estremità all'altra del pezzo.
• Strumenti: Una livella di precisione per telai, una base magnetica e un comparatore a quadrante (risoluzione 0,01 mm).
• Metodo: Con il martinetto in posizione, utilizzare la livella per un controllo grossolano. Quindi, fissare la base magnetica al banco della macchina e far scorrere il comparatore lungo la parte inferiore del martinetto. Regolare il collegamento meccanico tra il martinetto e i cilindri (ad esempio, ruotando le grandi ghiere filettate sulle aste dei pistoni) fino a ottenere una deviazione totale su tutta la lunghezza inferiore a 0,1 mm per metro. Un'installazione veramente professionale mira a una tolleranza più vicina a 0,05 mm/m.

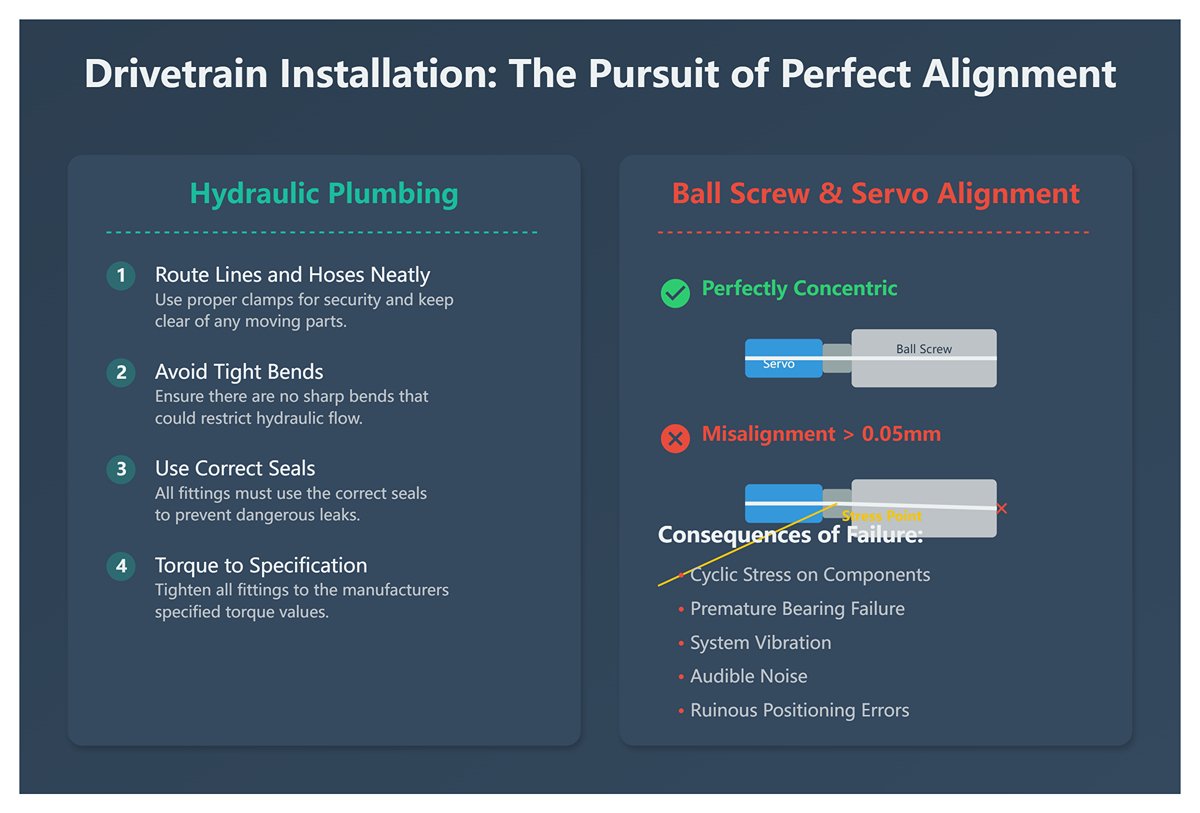

2.1.3 Installazione del gruppo di trasmissione: la ricerca dell’allineamento perfetto

• Impianto idraulico: Instradare ordinatamente le tubazioni rigide e i flessibili idraulici, utilizzando le opportune staffe di fissaggio. Assicurarsi che siano lontani da qualsiasi parte mobile e che non vi siano curve strette che limitano il flusso. Tutti i raccordi devono utilizzare le guarnizioni corrette ed essere serrati alla coppia prescritta per prevenire perdite.
• Allineamento della vite a ricircolo di sfere e del servomotore: Per i sistemi elettrici o ibridi, l’allineamento tra il servomotore, il giunto e la vite a ricircolo di sfere è vitale. Devono essere perfettamente coassiali. Un disallineamento anche di soli 0,05 mm comporterà sollecitazioni cicliche sui componenti, portando a un guasto prematuro dei cuscinetti, vibrazioni, rumori udibili ed errori di posizionamento rovinosi.

2.2 Fase Due: Integrazione Elettrica e Cablaggio

Un sistema elettrico stabile e immune al rumore è il sistema nervoso centrale della macchina. Un approccio disordinato in questa fase porterà a errori fantasma e infinite operazioni di ricerca guasti.

2.2.1 Disposizione del Quadro di Controllo: L'Arte della Separazione

• Partizionamento Fisico: Il tuo quadro deve essere mentalmente e fisicamente diviso in zone "sporche" ad alta potenza e zone "pulite" a bassa potenza. Emettitori di rumore ad alta frequenza come azionamenti servo e inverter a frequenza variabile (VFD) vanno in un'area. Componenti sensibili come il controllore CNC, i PLC e i moduli I/O vanno in un'altra. Un divisorio metallico messo a terra tra queste zone è un tocco professionale.
• Raffreddamento e Messa a Terra: Progetta il flusso d’aria. Assicurati che le ventole forniscano pressione positiva e che i componenti che generano calore abbiano spazio sufficiente. Una barra di messa a terra centrale è obbligatoria; ogni componente metallico nel quadro, ogni chassis di azionamento e ogni schermatura di cavo deve avere un percorso a bassa impedenza verso questo unico punto.

2.2.2 Cablaggio sul Campo: Strade Diverse per Potenza e Segnale

Buone Pratiche di Cablaggio:

Cavo Schermato Non Facoltativo: Tutti i segnali analogici, il feedback degli encoder e le linee di alimentazione dei motori servo devono utilizzare cavi schermati. La schermatura è la loro armatura contro il rumore elettrico.

Canaline Separate: Non far mai passare cavi motore ad alta potenza nello stesso condotto o canalina di cavi di segnale a bassa tensione (ad es. encoder, sensori, pulsanti di arresto di emergenza). Se devono incrociarsi, devono farlo ad angolo retto per ridurre al minimo l'accoppiamento induttivo.

Messa a Terra della Schermatura: Come regola generale, la schermatura di un cavo di segnale dovrebbe essere messa a terra solo a un'estremità—tipicamente dal lato del controllore o dell'azionamento. Mettere a terra entrambe le estremità crea un "loop di terra" che può trasformare la schermatura in un'antenna per il rumore.

La Dottrina dell’Etichettatura: Etichetta ogni singolo filo, a entrambe le estremità, con un identificatore univoco che corrisponda al tuo schema elettrico. Etichetta ogni morsetto su ogni componente. Questo compito apparentemente noioso trasformerà un futuro incubo di ricerca guasti di 3 giorni in una riparazione di 10 minuti.

2.3 Fase Tre: Ingegneria della Sicurezza Progettata: Intrecciare la Sicurezza nel DNA della Macchina

La sicurezza non è un accessorio che si aggiunge alla fine. È una caratteristica genetica progettata nel DNA della macchina fin dalla primissima decisione di progettazione. Una macchina fai-da-te non sicura non è uno strumento; è una trappola splendidamente costruita. Devi costruirla come se fossero le tue mani a doverla usare.

2.3.1 Integrazione della Sicurezza Attiva: I Sistemi Guardiani

• Barriere Fotoelettriche di Sicurezza / Laser: Questo è il tuo principale sistema di protezione del punto di operazione.
• Installazione: Deve essere posizionata in modo da coprire completamente l’apertura verso l’utensile, senza lasciare spazi o "punti ciechi"."
• Calcolo della Distanza di Sicurezza: La barriera deve essere montata a una specifica distanza di sicurezza dal punto di schiacciamento. Questa distanza viene calcolata in base al tempo totale di arresto del sistema (tempo di risposta della barriera fotoelettrica + elaborazione del controllore + chiusura della valvola idraulica + decelerazione del martinetto) e a una velocità standardizzata della mano. Fare riferimento a standard come ISO 13855 per la formula esatta.
• Il Circuito OSSD: Una barriera fotoelettrica non emette un semplice segnale on/off. Fornisce una coppia di segnali ridondanti Output Signal Switching Device (OSSD). Questi devono essere collegati a un Relè di Sicurezza dedicato o all’ingresso di un PLC di Sicurezza. Collegarli a un ingresso di PLC standard bypassa completamente la loro funzione di sicurezza ed è pericolosamente negligente.
• Comandi a Due Mani & Interruttori di Abilitazione: I comandi a due mani obbligano l’operatore a tenere le mani sui pulsanti, e quindi fuori dall’area dello stampo, durante la parte pericolosa della corsa. Un interruttore di abilitazione (spesso un interruttore a tre posizioni su un pendente) richiede che l’operatore mantenga una presa positiva per consentire il movimento; rilasciare la presa o stringerla in preda al panico provoca comunque un arresto.

2.3.2 Sicurezza Passiva e il Circuito di Arresto di Emergenza: La Linea di Vita Infallibile

• Protezione Fisica: I lati e la parte posteriore della macchina devono essere protetti con barriere fisiche fisse per impedire l’accesso involontario a componenti in movimento.
• Il Circuito di Arresto di Emergenza (E-Stop): Questo è il circuito di sicurezza più critico.
• Collegamento in serie: Tutti i pulsanti di arresto di emergenza rossi a testa a fungo devono essere cablati in serie in un circuito dedicato a doppio canale. Premere qualsiasi singolo pulsante interrompe l’intero circuito.
• L’imperativo del relè di sicurezza: Lo stato del circuito di arresto di emergenza deve essere monitorato da un relè di sicurezza. A differenza di un normale relè “ice-cube”, un relè di sicurezza utilizza contatti a guida forzata. Ciò significa che se un set dei suoi contatti interni si salda in posizione chiusa (un guasto comune), l’altro set, collegato meccanicamente, è fisicamente impedito dal chiudersi. Il relè può rilevare questo guasto interno e rifiuterà di resettarsi, impedendo l’avvio della macchina in condizioni non sicure. Un relè standard non offre alcuna garanzia del genere; il suo guasto è silenzioso e letale.

2.3.3 L’auto-audit di conformità normativa

Anche per un progetto fai-da-te, la professionalità richiede un approccio strutturato alla sicurezza.

• Valutazione del rischio: Identificare formalmente ogni potenziale pericolo (schiacciamento, taglio, scossa elettrica, iniezione di fluido idraulico) e documentare le misure adottate per mitigare ciascun rischio. Questo è il principio fondamentale dell’ingegneria della sicurezza delle macchine.
• Consultare le norme: Scaricare e leggere le norme di sicurezza delle macchine pertinenti per la propria regione (ad esempio, le regolamentazioni OSHA negli Stati Uniti, le guide della Direttiva Macchine CE in Europa). Non lo si fa per ottenere un certificato; lo si fa per imparare da un secolo di incidenti industriali e dalle migliori pratiche.
• Documentare tutto: Creare un fascicolo tecnico adeguato per la propria macchina. Questo dovrebbe includere gli schemi elettrici e idraulici finali, la valutazione del rischio e le istruzioni di base per il funzionamento e la sicurezza. Questa documentazione è il segno ultimo di un costruttore professionale e responsabile.

III. L’anima della macchina: messa in servizio, calibrazione e la prima piegatura

3.1 Primo avvio e configurazione software

3.1.1 Configurazione software CNC e taratura PID: l’arte dei riflessi digitali

Questo è il nucleo dell’intelligenza della tua macchina. Per un controllore basato su PC come LinuxCNC, ciò comporta la traduzione del tuo schema elettrico in una configurazione software funzionante.

Mappatura I/O in HAL: Il cuore di un sistema come LinuxCNC è il livello di astrazione hardware (HAL). Il tuo compito principale è modificare i file di configurazione (.hal e .ini) per creare "reti" digitali che collegano le funzioni software all’hardware fisico. Ad esempio, collegherai esplicitamente il segnale software halui.machine.is-on al pin di uscita fisico che alimenta il tuo contattore principale. Collegherai i pin di uscita step/direction del controllore di movimento per l’asse X ai pin di ingresso del driver passo-passo dell’asse X. Questo processo è una ricostruzione digitale, riga per riga, del tuo cablaggio fisico.

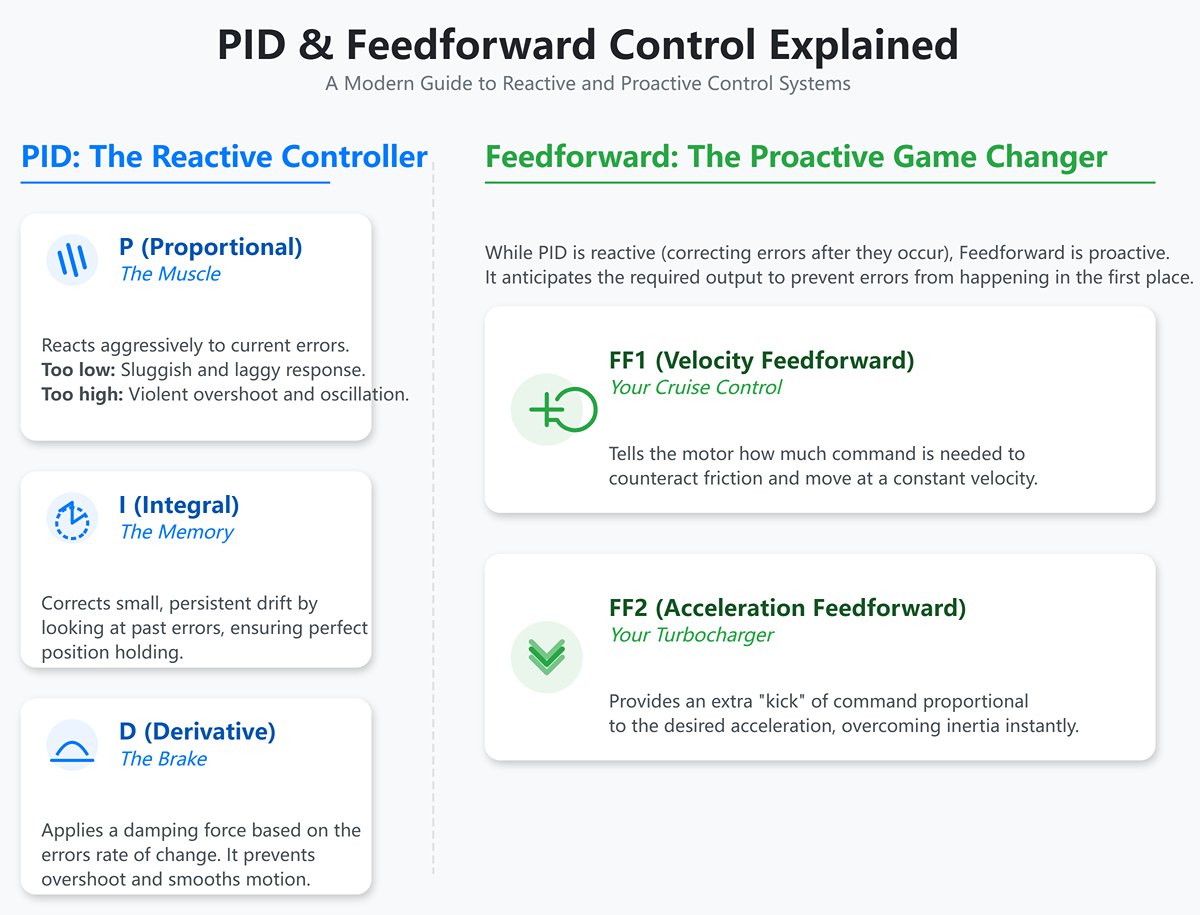

Taratura PID – La Magia Nera Svelata: Il loop PID è l’algoritmo che conferisce precisione alla tua macchina. È una conversazione continua e ad alta velocità tra il controllore e i motori, moderata dal feedback delle tue righe ottiche e degli encoder. Il suo obiettivo è rendere l’ Errore di inseguimento—la differenza tra dove l’asse è comandato a trovarsi e dove si trova realmente—il più vicino possibile a zero, in ogni momento.

P (Guadagno Proporzionale): Il muscolo. Un guadagno P più alto fa reagire il sistema in modo più aggressivo agli errori. Troppo basso, e l’asse appare lento e con ritardo. Troppo alto, e supererà violentemente il bersaglio oscillando.

I (Guadagno Integrale): La memoria. Questo termine analizza gli errori passati e applica una correzione lenta e costante per eliminare qualsiasi piccolo scostamento persistente (errore a regime), assicurando che l’asse mantenga perfettamente la posizione.

D (Guadagno Derivativo): Il freno. Questo termine analizza la velocità di variazione dell’errore e applica una forza di smorzamento per impedire che l’azione aggressiva del guadagno P provochi un overshoot. Rende il movimento più fluido.

FF (Feedforward): Il Cambia-Gioco. Il PID è reattivo; corregge gli errori dopo che si sono verificati. Il feedforward è proattivo.

FF1 (Feedforward di velocità): Questo è il tuo controllo di crociera. Indica al motore quanta potenza applicare solo per contrastare l'attrito e muoversi a velocità costante, senza aspettare che si accumuli un errore di inseguimento.

FF2 (Feedforward di accelerazione): Questo è il tuo turbocompressore. Fornisce una spinta extra proporzionale all'accelerazione desiderata, superando istantaneamente l'inerzia del sistema.

Il processo di taratura: Utilizzando l'oscilloscopio integrato del software (ad esempio, HAL Scope in LinuxCNC), traccerai errore di inseguimento in tempo reale. Inizia con P, I e D a zero. Per prima cosa, regola FF1 finché l'asse si muove a velocità costante con errore minimo. Poi, regola FF2 per ridurre al minimo i picchi di errore durante accelerazione e decelerazione. Solo allora inizia ad aggiungere una piccola quantità di P per velocizzare la risposta, e D per smorzare eventuali oscillazioni risultanti. Questo processo metodico trasforma un asse instabile e impreciso in uno che si muove con la precisione reattiva e nitida di una macchina commerciale di alta gamma.

3.1.2 Verifica del circuito di sicurezza: Il mandato di tolleranza zero

• Test di arresto di emergenza (E-Stop): Con idraulica e/o servocomandi abilitati, premi ogni singolo pulsante di arresto di emergenza sulla macchina. Conferma che tutta l'alimentazione che consente il movimento venga immediatamente e completamente interrotta. La macchina deve diventare silenziosa e immobile. Resetta l'arresto di emergenza e conferma che la macchina non si riavvii finché non viene avviata una sequenza di avvio deliberata.
• Test di interblocco delle protezioni: Se hai installato cancelli o protezioni di sicurezza con interruttori di interblocco, apri ciascuno di essi mentre la macchina è abilitata. Conferma che entri immediatamente in uno stato sicuro.
• Test di comando a due mani: Prova ad avviare una corsa premendo solo un pulsante. Prova a premerli con un ritardo significativo. In tutti i casi, il pistone non deve muoversi.
• Test di barriera fotoelettrica / scanner laser: Questa è una validazione critica. In modalità a bassa velocità "jog" o "inch", avvia una corsa verso il basso del pistone. Usando un pezzo di legno o un oggetto inanimato simile (MAI LA TUA MANO O QUALSIASI PARTE DEL CORPO), interrompi il fascio della barriera fotoelettrica da varie angolazioni e a varie velocità. Il pistone deve fermarsi istantaneamente o, se programmato, invertire immediatamente. Questo test è la conferma definitiva che il tuo sistema di sicurezza non solo è installato, ma funziona correttamente e risponde entro il tempo di sicurezza calcolato.

3.2 La calibrazione meccanica definitiva

Con una mente configurata e sistemi di sicurezza verificati, ora sposti l'attenzione sull'affinare il corpo fisico della macchina fino a raggiungere uno stato di perfezione geometrica.

3.2.1 Sincronizzazione degli assi Y1/Y2: L'arte del parallelismo dinamico

Per una macchina idraulica a doppio cilindro, garantire che entrambi i lati del punzone si muovano in perfetta sincronia è la chiave per ottenere angoli di piega uniformi lungo l'intera lunghezza del pezzo.

• Il principio: Il controllore CNC legge continuamente la posizione assoluta del lato sinistro del punzone (Y1) e del lato destro (Y2) da due righe ottiche indipendenti. Confronta questi due valori migliaia di volte al secondo.
• Il metodo di debug: Nell'interfaccia di regolazione Y1/Y2 del controllore, comanderai il movimento del punzone. Il controllore rileverà qualsiasi discrepanza (ad esempio, Y1 è avanti di 0,02 mm rispetto a Y2). Comanderà quindi istantaneamente alla valvola proporzionale del cilindro Y1 di chiudersi leggermente mentre contemporaneamente comanda alla valvola Y2 di aprirsi leggermente, costringendo il lato in ritardo a recuperare. Il tuo compito è regolare i guadagni PID per questo ciclo di sincronizzazione. Vuoi che sia abbastanza sensibile da correggere istantaneamente piccole deviazioni, ma non così aggressivo da far "combattere" i due assi tra loro creando vibrazioni. Un sistema correttamente tarato manterrà il punzone parallelo al banco entro pochi micron lungo tutta la corsa, sotto carichi variabili.

3.2.2 Perpendicolarità tra il riscontro posteriore (asse X) e il punzone (asse Y)

Questa calibrazione garantisce che le linee di piega siano perfettamente perpendicolari al bordo del materiale.

• Obiettivo: Garantire che il percorso di movimento del riscontro posteriore (avanti-indietro) sia esattamente di 90 gradi rispetto al percorso di movimento del punzone (alto-basso).
• Strumenti: Una grande squadra di precisione per macchinisti (almeno 500 mm sul lato lungo) e un comparatore a quadrante.
• Metodo: Posiziona la squadra sul banco della macchina, con il lato corto a filo contro il lato del punzone o una spalla lavorata dell’utensile. Il lato lungo rappresenta ora una linea perfettamente a 90 gradi rispetto all’asse Y. Fissa il comparatore a un dito del riscontro posteriore in modo che lo stilo tocchi questo lato lungo. Comanda al riscontro di percorrere tutta la sua corsa sull’asse X. Qualsiasi variazione nella lettura del comparatore indica una mancanza di perpendicolarità. Regola l’allineamento delle guide lineari del riscontro fino a poter percorrere l’intero asse X con una deviazione inferiore a ±0,05 mm.

3.2.3 Test di ripetibilità: L’esame finale

Questo è il test definitivo della qualità della tua macchina. Misura la sua capacità di tornare esattamente allo stesso punto, più e più volte.

• Metodo: Monta una base magnetica con un comparatore ad alta risoluzione (0,001 mm o 0,00005") su una parte fissa della macchina (ad esempio il telaio). Posiziona lo stilo del comparatore contro l’asse in movimento (ad esempio la faccia del punzone per l’asse Y, un dito del riscontro per l’asse X). Scrivi un semplice programma CNC per spostare rapidamente l’asse lontano e poi farlo tornare al punto di misura da direzioni diverse e a velocità differenti. Registra la variazione massima nella lettura del comparatore dopo decine di cicli.
• L’obiettivo: Per una macchina fai-da-te di livello mondiale, punta a una ripetibilità bidirezionale di ±0,01 mm (±0,0004") per l’asse Y e ±0,02 mm (±0,0008") per l’asse X. Raggiungere questo risultato è una prova della qualità del tuo progetto, dei tuoi componenti e del tuo processo di assemblaggio.

3.3 Il viaggio inaugurale: Prima piega e la scienza della compensazione

Questo è il momento della verità. Tutta la teoria, la fabbricazione e la calibrazione culminano nel semplice atto di piegare il metallo.

3.3.1 Protocollo della Prima Piegatura

• Seleziona il materiale: Inizia con un materiale sottile (1-2 mm), morbido come alluminio o acciaio dolce.
• Programma in modo semplice: Scrivi un programma per l’operazione più basilare: una singola piegatura a 90° in aria al centro del pezzo.
• Vai piano e con pressione bassa: Imposta la pressione del sistema idraulico e la velocità di avvicinamento del pistone su valori bassi.
• Esegui in modalità passo singolo: Usa la modalità "Blocco Singolo" per eseguire il programma riga per riga. Osserva l’avvicinamento del pistone, l’utensile che entra in contatto, il metallo che cede e il pistone che si ritrae. Ascolta eventuali rumori insoliti.
• Misura e analizza: Usa un goniometro per misurare l’angolo risultante. Quasi certamente non sarà un perfetto 90°. Questo è del tutto normale e previsto.

3.3.2 Analisi dell’angolo e database di compensazione

La deviazione dal tuo angolo target è dovuta principalmente a ritorno elastico—la tendenza del metallo a recuperare elasticamente leggermente dopo che la forza di piegatura viene rimossa. Il tuo compito non è eliminare il ritorno elastico, ma prevederlo con precisione e piegare oltre per compensarlo.

• Costruire la tua base di conoscenza: Questo è un processo empirico. Testerai metodicamente varie combinazioni di tipo di materiale, spessore del materiale e apertura della matrice a V. Per ciascuna combinazione, registrerai la profondità dell’asse Y necessaria per ottenere un angolo perfetto di 90°. Per esempio:
• Materiale: Acciaio dolce 2 mm, Matrice a V: 16 mm, Target: 90°, Posizione Y richiesta: -10,52 mm
• Materiale: Acciaio inox 3 mm, Matrice a V: 25 mm, Target: 90°, Posizione Y richiesta: -15,81 mm

Questi dati diventano la libreria di processo unica della tua macchina, permettendo al CNC di selezionare automaticamente la profondità corretta in base al pezzo che vuoi realizzare.

3.3.3 Incoronatura: L’Ultima Frontiera dal Dilettante al Professionista

Il Fenomeno: Pieghi con successo un breve pezzo di prova a un perfetto 90°. Poi prendi un pezzo lungo dello stesso materiale e lo pieghi. Il risultato: le estremità sono a 90°, ma il centro della piega è a 91° o 92°.

La Causa: Deflessione. Sotto tonnellate di forza, persino il tuo massiccio banco e il punzone si fletteranno di una quantità microscopica, incurvandosi verso l’esterno come l’arco di un arciere. Questa deflessione è maggiore al centro, il che significa che il centro del pezzo riceve una forza di piegatura leggermente inferiore rispetto alle estremità.

La Strategia di Soluzione Fai-da-te:

• Incoronatura Meccanica (L’Approccio Elegante ed Economico): Questo sistema è installato tra il banco della macchina e il portastampo inferiore. È composto da una serie di cunei lavorati con precisione o profili "a onda" interbloccati. Girando bulloni di regolazione, puoi far scorrere questi cunei l’uno contro l’altro, creando una leggerissima e controllata "corona" o rigonfiamento verso l’alto al centro del banco. Prima di eseguire una piega lunga, imposti manualmente questa corona su un valore pre-calcolato, uguale e opposto alla deflessione prevista. È una soluzione statica ma altamente efficace.
• Incoronatura Idraulica (L’Implementazione di Classe Magistrale): Questo è l’apice della tecnologia delle presse piegatrici. Una serie di cilindri idraulici a corsa corta sono integrati direttamente nel banco della macchina. Questi cilindri sono collegati a una valvola proporzionale indipendente controllata dal CNC. Il controllore, utilizzando dati provenienti da sensori di pressione e da un database di materiali pre-caricato, calcola in tempo reale la forza di piegatura. Comanda quindi dinamicamente ai cilindri di incoronatura di applicare una forza opposta, creando una corona perfetta e adattiva per ogni piega unica. Implementare questo sistema eleva la tua macchina fai-da-te da una superba replica a un pari funzionale delle moderne presse piegatrici industriali di alta gamma. È la massima espressione del padroneggiare l’anima della macchina.

IV. Conclusione

Come abbiamo visto, il percorso della costruzione/realizzazione fai-da-te di una pressa piegatrice CNC è una lezione magistrale di ingegneria, che unisce decisioni strategiche a un’esecuzione pratica. Questa guida ti ha accompagnato attraverso le fasi critiche: dall’analisi iniziale "Go/No-Go" e dalla progettazione di una macchina per la precisione, fino alle arti meticolose di fabbricazione, assemblaggio e calibrazione. Abbiamo chiarito argomenti complessi come la regolazione PID, la sincronizzazione Y1/Y2 e la compensazione dell’incoronatura, fornendoti le conoscenze per trasformare acciaio grezzo e componenti in un bene produttivo ad alte prestazioni.

Costruire con successo la tua pressa piegatrice CNC non è solo una misura di risparmio sui costi; si tratta di ottenere il controllo totale sulla produzione, comprendere profondamente la tua attrezzatura e acquisire la capacità di innovare e adattarti. Sebbene il percorso sia impegnativo, la ricompensa è una macchina perfettamente adattata alle tue esigenze e un profondo senso di realizzazione.

Che tu sia pronto a procurarti componenti di alta qualità per il tuo progetto fai-da-te o abbia deciso che una macchina prodotta professionalmente sia la strada giusta per te, ADH è qui per aiutarti. Con decenni di esperienza nella tecnologia delle presse piegatrici, offriamo tutto, dai singoli componenti e sistemi di controllo fino a soluzioni CNC complete e chiavi in mano pressa piegatrice soluzioni.

Non lasciare che il tuo progetto rimanga solo un disegno. Contattaci oggi per discutere le tue esigenze con i nostri esperti, ottenere un preventivo sui componenti o esplorare la nostra gamma completa di macchinari. Per una panoramica dettagliata dei nostri modelli e delle loro capacità, sentiti libero di consultare il nostro Brochure. Lasciaci aiutarti a trasformare la tua visione in realtà.
