Precisione di piegatura della pressa piegatrice: perché calcoli di configurazione perfetti producono comunque scarti (e come ottenere una ripetibilità di ±0,2°)

Misuri la lamiera A36—segna esattamente 0,250". Inserisci quello spessore nel controller, confermi il coefficiente k e verifichi la larghezza della matrice a V. Tutto torna matematicamente. Premi il pedale, il martinetto raggiunge il fondo corsa, e togli il pezzo per misurarlo con il goniometro.

È aperto di due gradi.

Fissi il display, ricalcoli e sprechi un altro pezzo d’acciaio. Sei intrappolato in un equivoco comune a ogni officina—l’idea che piegare il metallo sia un esercizio di pura matematica statica. In realtà, la compensazione dinamica è ciò che mantiene gli angoli costanti, ed è proprio qui che entra in gioco l’automazione intelligente integrata nella Pressa piegatrice CNC di ADH Machine Tool che offre il suo valore—regolando la deflessione in tempo reale per garantire che ogni piega rientri nella tolleranza specificata.

La trappola della “Configurazione Statica”: perché calcoli impeccabili producono angoli aperti

Il calcolatore del coefficiente k è difettoso, o è il materiale a trarti in inganno?

Inizia controllando la direzione della fibratura. Forse sovrapieghi esattamente di 1,5 gradi per compensare il ritorno elastico, proprio come indica il manuale. Eppure il pezzo non supera l’ispezione. Quando il pezzo reale contraddice i dati digitali, la reazione naturale è incolpare le variabili nascoste. Supponi che l’acciaieria abbia spedito acciaio di bassa qualità o che l’algoritmo del coefficiente k del controller sia impreciso.

Nessuna delle due ipotesi regge. Il calcolo esegue esattamente ciò che gli è stato ordinato, determinando con precisione lo spostamento dell’asse neutro del foglio. Il problema nasce perché il calcolo termina con il metallo. Stai considerando la deformazione dell’acciaio assumendo che la pressa piegatrice sia completamente rigida. Se la matematica è corretta e il materiale è buono, cos’altro potrebbe muoversi?

Il mito rassicurante della tonnellaggio costante in una piegatura dinamica

Considera un grande ponte sospeso. A occhio nudo, un miglio di acciaio e cemento sembra perfettamente rigido. Eppure, se una fila di camion carichi si ferma a metà, quel ponte è progettato per flettersi, abbassarsi e allungarsi. La tua pressa piegatrice si comporta secondo lo stesso principio.

Quando impartisci 150 tonnellate di forza per spingere un punzone in un’incavo stretto—specialmente uno inferiore a sei volte lo spessore del materiale—non stai applicando un carico statico e costante. Stai generando un’interazione dinamica intensa. Il controller indica esattamente 150 tonnellate, ma dove va quell’energia? Viene assorbita dal metallo e, contemporaneamente, allunga i montanti laterali della macchina e flette il banco. Il tonnellaggio può sembrare costante sullo schermo, ma la geometria della macchina cambia istante dopo istante. Come può qualcosa di così massiccio passare inosservato?

Perché gli operatori si affidano più ai grafici di forza che al reale feedback della macchina

Lo ignoriamo perché il grafico di forza dà l’illusione di controllo. È più facile impostare un valore di tonnellaggio e incolpare l’acciaio quando l’angolo si apre. Vedo operatori raddoppiare i tempi di ciclo abbassando il martinetto con piccole piegature prudenti, timorosi di creare scarti. Si affidano ciecamente al grafico, senza prestare attenzione a ciò che il martinetto fa realmente sotto carico.

Anche se le guide della macchina sono perfettamente serrate e il martinetto ripete la posizione con una precisione di 0,0005 pollici, l’angolo continua a variare. Quella ripetibilità di 0,0005 pollici è misurata quando la macchina è scarica. Una volta che il punzone incontra la matrice, l’intero telaio si flette. Ci aggrappiamo ai calcoli statici perché ammettere la deflessione significa doverla compensare attivamente.

Il sabotatore invisibile: la tua macchina si piega esattamente come il tuo metallo

Sai già che la pressa piegatrice si flette sotto il carico. Ma riconoscere che la macchina si deforma è solo l’inizio; sapere esattamente come quanto il telaio d’acciaio resiste ai tuoi utensili è ciò che distingue un tecnico di configurazione da un semplice addetto ai pezzi.

Flessione del martinetto e "effetto canoa": se il banco è piatto, perché l’angolo centrale è sempre aperto?

Piega un pezzo di acciaio da un quarto di pollice lungo dieci piedi. Misura le estremità con il tuo goniometro: esattamente 90 gradi. Misura il centro: 92 gradi. Questo è l’effetto “canoa”. I cilindri idraulici che muovono il traverso sono montati alle estremità sinistra e destra della macchina. Quando spingono verso il basso contro la resistenza del foglio, il centro del traverso — non sostenuto da una pressione idraulica diretta — si inarca verso l’alto. Allo stesso tempo, la parte centrale del piano inferiore si inarca verso il basso. Lo spazio tra il punzone e la matrice è quindi leggermente più ampio al centro che ai bordi.

Non stai piegando una linea retta; stai premendo il metallo in una curva che assomiglia a un sorriso.

La maggior parte degli operatori tenta di correggere questo effetto con sistemi di bombatura CNC, che utilizzano cunei meccanici sotto la matrice per sollevare il centro del piano. Ma la bombatura compensa solo la metà inferiore del problema. Ignora completamente le guide del traverso. Se tali guide presentano un’usura irregolare, il traverso non solo si inarca — ma si inclina anche. Sotto carichi disomogenei, una progettazione inadeguata delle guide consente al traverso di torcersi e uscire dal parallelismo, producendo differenze di angolo sinistra-destra fino a 0,5 gradi su lunghe pieghe. È possibile spessorare il piano all’infinito, ma se il traverso è fuori allineamento, l’angolo centrale rimarrà aperto. La torsione del traverso e l’incurvamento centrale sono realtà fisiche che non si possono correggere con spessori; solo un test diagnostico fisico può rivelare con precisione come il telaio stia lavorando contro di te.

Telaio a C vs. Telaio a O: come la geometria della tua macchina determina il suo schema di deformazione

Osserva le pesanti piastre laterali della tua macchina. La maggior parte delle presse piegatrici utilizza un design a telaio a C. Quando 150 tonnellate di resistenza verso l’alto incontrano quella forma a “C” aperta, la gola si apre. Il telaio superiore non si sposta solo verso l’alto — si inarca all’indietro. Il tuo punzone si allontana letteralmente dalla linea centrale della matrice durante la piega. Le macchine a telaio a O eliminano questo effetto di apertura racchiudendo la struttura, contenendo le forze di piegatura all’interno di un rettangolo d’acciaio solido. Per pezzi lunghi o progetti che richiedono precisione sincronizzata su più stazioni di piegatura, prendi in considerazione Pressa Piegatrice Tandem di ADH Machine Tool, che utilizza un’avanzata coordinazione CNC per minimizzare la deformazione e mantenere una precisione di piegatura costante da un’estremità all’altra.

Tuttavia, passare a un telaio a O non elimina le limitazioni fisiche. Prova a piegare ribattute ravvicinate, distanziate meno di sei volte lo spessore del materiale. La resistenza brusca e concentrata costringe le valvole idrauliche a lavorare più duramente, creando variazioni di pressione che risultano in uno spostamento angolare di 0,4 gradi. Il telaio a O rimane rigido, ma il flusso idraulico fluttua. Inoltre, se il tuo sistema CNC presenta cicli di feedback non calibrati — in cui i parametri fisici reali deviano dai valori impostati dal controllore anche solo dell’1–2 percento — produrrai scarti costanti sia su telai a C che su telai a O. Il telaio determina la direzione della deformazione, mentre i sistemi dinamici della macchina ne determinano l’entità. L’apertura del telaio e l’esitazione idraulica spostano il punzone durante la piega, rendendo essenziale un test diagnostico di base per quantificare esattamente quanto la tua macchina si flette sotto carico.

Per approfondimenti tecnici su come la rigidità strutturale varia con la dimensione della macchina e la precisione del feedback idraulico, la serie di presse piegatrici di grande formato di ADH Machine Tool dimostra come il controllo CNC avanzato e l’ingegneria del telaio di alto livello riducano le deviazioni nelle pieghe ravvicinate. Esplora ulteriori dettagli in Pressa piegatrice di grandi dimensioni per un’analisi pratica di questi principi in un contesto industriale.

Deriva del riscontro posteriore: il rischio di effettuare misure da un riferimento che si sposta

Programmi una flangia da 2,000 pollici. Le dita del riscontro posteriore si posizionano. Fai scorrere indietro la lamiera, premi il pedale e misuri la flangia finita. Risulta 1,980 pollici. Presumi rapidamente che i motori del riscontro stiano perdendo passi o che le cinghie stiano slittando.

I motori funzionano correttamente; è il tuo punto di riferimento a fuorviarti.

Il riscontro posteriore allinea la lamiera rispetto al centro morto del punzone. Ma, come già detto, quando un telaio a C si apre, il punzone si sposta all’indietro. Anche con un telaio completamente rigido, utensili alti o segmentati si flettono tra 0,1 e 0,3 millimetri sotto la massima pressione. Il riscontro mantiene ferma la lamiera, ma il punzone — il riferimento su cui si basa il riscontro — si sposta durante il ciclo. Questa flessione del riferimento raddoppia gli errori di flangia e di angolo nelle pieghe ripetute. In sostanza, stai utilizzando una tolleranza fissa rispetto a utensili che si muovono fisicamente. Poiché la flessione del punzone e degli utensili rende instabili i punti di riferimento, devi eseguire un test diagnostico fisico per mappare il movimento reale della macchina prima di applicare qualsiasi regolazione al controllore.

Il test diagnostico a tre punti da eseguire prima di regolare il CNC

Poiché il telaio, il piano e il punzone si deformano appena viene applicata la pressione, i calcoli statici del tuo controllore sono di fatto ciechi. Il CNC calcola la profondità in base a una macchina scarica. Se inizi a modificare gli offset Y1 e Y2 per correggere un angolo senza identificare cosa si sposta realmente sotto pressione, stai solo indovinando. Devi costringere la macchina a rivelare il suo vero punto di riferimento meccanico. Questo significa allontanarsi dalla tastiera, usare un pezzo di scarto e misurare la distorsione fisica.

Sinistra, Centro, Destra: un processo di 10 minuti per rivelare il vero riferimento meccanico

Utilizza una striscia di acciaio dolce calibro 11 lunga otto piedi — abbastanza lunga da coprire almeno l’ottanta percento del piano. Prima di iniziare la corsa, verifica il punto di silenziamento. Se la tua pressa passa dalla discesa rapida alla velocità di piegatura 10 millimetri sopra la lamiera, sprechi tempo di ciclo. Troppo in basso, e il punzone colpisce il materiale mentre scende ancora rapidamente, causando un urto che altera permanentemente l’angolo di piegatura e nasconde il vero effetto dinamico. Imposta il punto di silenziamento esattamente a 3 millimetri sopra la superficie del materiale per un innesto fluido e controllato, in modo da catturare dati di flessione puri.

Forma la piega, rimuovi il pezzo e misura in tre punti specifici: due pollici dal bordo sinistro, al centro e due pollici dal bordo destro.

Scrivi questi tre angoli direttamente sull’acciaio con un pennarello indelebile. Potresti trovare 90,2° a sinistra, 91,3° al centro e 89,8° a destra. Non si tratta di un pezzo difettoso — è la firma unica della macchina a quel determinato carico. Il centro si apre perché non c’è supporto idraulico diretto, mentre la variazione da un lato all’altro indica asimmetria negli utensili o nell’allineamento del traverso. Ora hai un chiaro registro del comportamento della tua pressa piegatrice una volta che entra in gioco la fisica.

Spessorare la matrice rispetto al modificare le impostazioni dell’asse Y: individuare la reale fonte della variazione

Considera la differenza di 0,4 gradi tra il lato sinistro e quello destro del pezzo di prova. La reazione di un principiante è quella di andare direttamente al controller e modificare Y1 o Y2 per inclinare la traversa e uniformare gli angoli. Questo approccio è un grave errore.

Anche gli utensili di precisione rettificati possono produrre leggere variazioni d’angolo se montati su una guida con scaglie di laminazione o se i portamatrice differiscono leggermente in altezza. Un minuscolo granello sotto la matrice destra può sollevare quell’estremità di pochi millesimi di pollice, causando l’apertura dell’angolo di piega. Se si regola l’asse Y nel controller per correggere questo problema, si altera in modo permanente la geometria della macchina per compensare un’ostruzione fisica temporanea.

Prima di tutto occorre eliminare le variabili fisiche. Smonta l’allestimento, pulisci le guide, leviga le basi della matrice se necessario e reinstalla gli utensili. Esegui una nuova piega di prova. Se la differenza da sinistra a destra scompare, il problema era la pulizia, non l’allineamento della macchina. Se la discrepanza rimane invariata, conferma che la traversa scende non in parallelo sotto carico. Solo a quel punto è giustificato regolare i parametri dell’asse Y.

Utilizzare le pieghe di prova come dati diagnostici piuttosto che semplici test di conformità

La maggior parte degli operatori interpreta una piega di prova come un risultato binario: o un pezzo utilizzabile oppure scarto. Questa mentalità scarta i dati più preziosi disponibili in officina.

Le presse piegatrici moderne spesso sono dotate di sensori ottici che misurano l’angolo di piega a metà corsa e regolano automaticamente la profondità del punzone. Gli operatori con questi sistemi raramente eseguono test manuali a tre punti, assumendo che i sensori rendano obsolete le linee di base statiche. Tuttavia, dipendere solo dai sensori attivi senza confermare una linea di riferimento meccanica è come guidare un veicolo con un asse piegato e lasciare che l’assistenza di mantenimento corsia contrasti lo sterzo. La macchina può forzare il pezzo entro la tolleranza, ma le valvole idrauliche vibreranno e si sforzeranno, raggiungendo i limiti di compensazione e causando movimenti imprevedibili a metà ciclo.

Una piega di prova funziona come un controllo della salute strutturale della macchina. Anche se le guide sono perfettamente serrate e la corsa della traversa senza carico si ripete entro 0,0005 pollici, una variazione costante di 0,5 gradi sotto carico non significa che la pressa piegatrice sia difettosa: riflette gli effetti del carico che i calcoli statici del controller non possono prevedere. Registrare le misurazioni sinistra, centro e destra su differenti materiali fornisce una mappa chiara della curva di deflessione della macchina. Quella varianza di 1,3 gradi al centro osservata sul tuo pezzo scartato non è un rapporto di guasto; fornisce i dati esatti di cui il sistema di bombatura ha bisogno. Inserire con precisione quelle tre misurazioni è l’unico modo affinché la compensazione dinamica smetta di essere un azzardo.

Ripensare la precisione: raggiungere ±0,2° tramite compensazione dinamica

Il CNC si basa su quella precisa differenza per determinare la pressione idraulica necessaria ai cilindri di bombatura. Tuttavia, prima di inserire la varianza nella schermata di compensazione del controller, bisogna accettare un fatto importante riguardo alla propria attrezzatura. Le moderne presse piegatrici possono ripetere le posizioni della traversa a vuoto entro 0,0005 pollici. La macchina non ha perso il riferimento del fondo corsa; il banco si flette sotto carico come un ponte sospeso. Fornire quei dati al CNC serve solo se si applica la giusta correzione dinamica per la specifica piega in corso. Quale metodo di compensazione corrisponde meglio alla fisica del tuo allestimento?

Spessori manuali vs. bombatura idraulica CNC: scegliere il metodo in base alla lunghezza del banco

Formare una staffa da 12 pollici su un banco da 10 piedi rende la bombatura idraulica pressoché inefficace. I cilindri di bombatura coprono tutta la lunghezza della trave inferiore, e aggiungere pressione idraulica per un pezzo corto e centrato fa semplicemente flettere il banco attorno agli utensili, creando un effetto altalena che porta le estremità del punzone fuori parallelo. Per i pezzi corti, la bombatura è eccessiva. Quando si verifica una variazione d’angolo su una piega stretta, ispeziona prima gli utensili. Punzoni usurati possono causare differenze d’angolo che la bombatura non corregge. Se la punta del punzone si è appiattita di soli 0,002 pollici al centro dopo anni di utilizzo, nessuna flessione idraulica del banco produrrà una piega dritta.

Passando a una piega da 8 piedi su materiale a basso spessore, la fisica cambia completamente. L’effetto ponte sospeso diventa significativo e gli spessori manuali risultano inefficaci. Far scorrere strisce di carta o ottone sotto la base della matrice fornisce una correzione statica per un problema dinamico. Può allineare l’angolo per un pezzo specifico d’acciaio a un determinato tonnellaggio, ma quando lo spessore del materiale varia del 10 percento—entro la tolleranza standard di laminazione—gli spessori diventano immediatamente errati. La bombatura idraulica CNC affronta questo problema contrastando dinamicamente il carico, adattandosi continuamente alla curva di deflessione al variare del tonnellaggio. Se la bombatura compensa la flessione del banco su lunghe distanze, cosa compensa le tensioni interne imprevedibili del materiale?

Sensori laser d’angolo: eliminano il ritorno elastico o lo misurano soltanto durante la corsa?

Raggiungere la sfuggente ripetibilità di ±0,2° richiede che i due sistemi operino simultaneamente, perché ciascuno affronta un problema distinto: la bombatura corregge l’abbassamento fisico del banco, mentre il laser rileva il ritorno elastico del materiale. Molti fabbricanti pensano che i sensori laser d’angolo siano una scorciatoia verso pezzi perfetti. Vedono il raggio blu attraversare la matrice a V e presumono che la macchina stia annullando il ritorno elastico. Non è così. Un sensore laser non può modificare le caratteristiche metallurgiche dell’acciaio. Semplicemente registra l’angolo sotto carico, istruisce la traversa a sollevarsi leggermente per misurare il ritorno elastico specifico del materiale, quindi ridiscende per sovrapiegare esattamente di quella quantità misurata. Funziona come uno strumento di misura, non come una soluzione metallurgica.

L’intera operazione dipende da una corsa fluida e costante. Se il punto “mute”—il passaggio dalla discesa rapida alla velocità di formatura lenta—è impostato troppo in basso, il punzone colpisce il lamierino mentre è ancora in movimento ad alta velocità. Questo impatto improvviso invia un’onda d’urto attraverso l’assemblaggio della matrice, causando minute spostamenti nel foglio e vibrazioni nei supporti del sensore. Il laser tenta poi di leggere un bersaglio in movimento tra le vibrazioni. I dati risultanti diventano inaffidabili, inducendo il controller a calcolare un sovrapiegamento gravemente impreciso. Come reagisce la macchina quando riceve dati corrotti dai propri sensori?

La trappola della sovracorrezione: quando il feedback ad anello chiuso peggiora i pezzi (e come disattivarlo)

Quando il feedback ad anello chiuso incontra dati incoerenti, reagisce in modo eccessivo. Il CNC ordina alle valvole idrauliche di oscillare, tentando micro‑regolazioni durante la corsa per inseguire un angolo che cambia costantemente. Questo ciclo di sovracorrezione trasforma una deviazione di ±0,2° in un errore di ±1,0°, perché la macchina finisce per combattere le proprie risposte.

L’instabilità si intensifica con offset sequenziali ravvicinati. Quando si piegano profili con offset distanziati meno di sei volte lo spessore del materiale, gli utensili possono collidere o trascinare contro la piega precedente. Il sensore laser interpreta questa interferenza meccanica come un angolo resistente e segnala alla traversa di premere più in profondità. L’idraulica sovracompensa, danneggiando il pezzo, e l’operatore incolpa la macchina. Raggiungere una ripetibilità di ±0,2° richiede sapere quando disabilitare l’automazione. Utensili usurati, un punto “mute” regolato in modo errato che causa impatto, o sequenze di piegatura che inducono attriti meccanici faranno solo amplificare gli errori dal feedback ad anello chiuso. Il sistema deve essere disattivato, la sequenza fisica corretta e la traversa ricalibrata. Se la compensazione dinamica non può correggere una sequenza difettosa, cosa accade una volta raggiunto il limite assoluto di tonnellaggio della macchina?

I limiti fisici inevitabili che nemmeno le funzioni CNC avanzate possono superare

Allontanati per un momento dal display del controller. Immagina di cercare di mettere a punto un motore ad alte prestazioni ignorando un blocco motore crepato. Puoi regolare all’infinito la miscela di carburante, ma il guasto strutturale prevarrà. Lo stesso principio si applica a una pressa piegatrice. Cosa succede quando il processo di piegatura raggiunge la capacità di tonnellaggio assoluta della macchina?

Il software può essere fuorviante. Genererà prontamente un valore di compensazione per una piegatura che l’hardware non può fisicamente sopportare. Quando si forza una piegatura inclinata stretta—dove la distanza tra le flange è inferiore a sei volte lo spessore del materiale—la geometria stessa crea un inceppamento meccanico. I cilindri idraulici vengono sovraccaricati e il punzone perde l’allineamento parallelo. Nessun ricalcolo statico può risolvere un’interferenza fisica.

Soglia di usura degli utensili: quanta usura del raggio può il software davvero nascondere?

Il controllore presume che gli utensili siano in perfette condizioni. Ogni calcolo idraulico si basa sull’esatto raggio della punta del punzone registrato nella libreria utensili. Tuttavia, quando il metallo sfrega contro il metallo, inevitabilmente lascia segni.

Dopo migliaia di cicli, la punta affilata del punzone si appiattisce e le spalle della matrice a V perdono il loro raggio liscio. Questa usura modifica la geometria degli utensili oltre ciò che il software di compensazione del ritorno elastico può nascondere. La forma alterata ridistribuisce in modo imprevedibile la forza lungo la linea di piegatura.

E se le compensazioni software peggiorassero in realtà il problema?

Lo fanno. Quando si inserisce una correzione nel CNC per sistemare un angolo causato da un punzone smussato, il software ricalcola la profondità della corsa usando il raggio presunto perfetto. Spinge quella punta appiattita più in profondità nella matrice a V, facendo coiner leggermente il materiale invece di piegarlo in aria. Il flusso del metallo diventa irregolare. L’angolo si corregge al centro, ma le estremità si aprono. Il software smette di compensare la deflessione della macchina e amplifica invece l’usura fisica degli utensili.

Direzione della fibra vs. variazione di laminazione: perché certificazioni di materiali identiche producono ritorno elastico diverso da un lotto all’altro

Poi arriva il materiale stesso. Si carica un nuovo bancale di acciaio, si verifica la certificazione del materiale e si constata che corrisponde esattamente al lotto di ieri. I calcoli suggeriscono un ritorno elastico identico.

I calcoli sono errati.

Le variazioni di spessore del materiale, anche entro le tolleranze standard del laminatoio, possono causare grandi deviazioni d’angolo nella piegatura in aria. Se la tua lamiera nominale da 0,250 pollici misura in realtà 0,242 pollici, il punzone deve penetrare più in profondità nella matrice per raggiungere lo stesso angolo. Nessuna compensazione automatica elimina completamente queste variazioni da lotto a lotto perché il controllore non può rilevare le tensioni interne della lastra. I lettori interessati a come la progettazione delle apparecchiature e la precisione di controllo influenzino queste tolleranze possono trovare un’analisi dettagliata da ADH Machine Tool in Quanto è precisa una pressa piegatrice, che spiega come un’analisi robusta del telaio e una produzione rigorosa contribuiscano a mantenere una precisione di piegatura costante.

La direzione della fibra amplifica questa variazione. I laminatoi allungano l’acciaio durante la lavorazione, allineando la sua struttura molecolare in bande visibili. Piegare parallelamente a quella fibra è simile a piegare un cartoncino lungo una piega, mentre piegare perpendicolarmente costringe la macchina a contrastare la forza interna dell’acciaio. La stessa certificazione del materiale può produrre risultati di ritorno elastico molto diversi a seconda di come il pezzo è stato orientato al laser. Le formule standard falliscono in queste condizioni; ogni nuovo bancale richiede di stabilire la propria base materiale.

Sapere quando ripristinare fisicamente gli utensili anziché aggiungere un’altra compensazione software

Esiste una chiara distinzione tra compensazione dinamica e semplice negligenza. Capire esattamente dove si trova quel confine è ciò che distingue un operatore esperto da un vero fabbro.

Quando si accumulano più livelli di compensazioni software solo per ottenere una piegatura di 90 gradi su materiale standard, si è superato quel confine. La macchina non sta più compensando la normale deflessione del banco: sta compensando un guasto meccanico. Ottenere una vera precisione richiede ispezione e regolazione manuale per allineare quei sistemi di compensazione dinamica con le condizioni fisiche reali del banco.

Ferma il punzone e rimuovilo.

Passa l’unghia sulle spalle della matrice a V. Se sono fortemente usurate, nessuna correzione laser ad anello chiuso o bombatura idraulica potrà recuperare il tuo angolo. Gli utensili danneggiati non possono essere compensati. È necessario cancellare la memoria del controllore, sostituire i componenti usurati e ristabilire il riferimento fisico. Solo allora i calcoli potranno essere accurati.

Dalla frustrazione al flusso: progettare la precisione ripetibile come un sistema

Sappiamo che utensili impeccabili e un banco correttamente allineato costituiscono la base della precisione. Il passo successivo è preservare quel riferimento contro le variabili introdotte da cambiamenti di materiale e di configurazione.

Verifica del materiale in ingresso: due controlli rapidi che prevengono sorprese a metà ciclo

La prima misura di sicurezza consiste nel verificare il punto di muting—il preciso millimetro in cui il pestone passa dalla discesa rapida al movimento controllato di piegatura. Molti operatori lasciano questo valore con l’impostazione di fabbrica, ma esso governa la stabilità meccanica del ciclo. Se tale transizione avviene troppo in basso, avviando il contatto mentre è ancora in avvicinamento rapido, la brusca decelerazione invia micro-vibrazioni attraverso l’utensile che compromettono l’uniformità dell’angolo all’interno della matrice. Questo passaggio deve essere impostato esattamente da 2 a 4 millimetri sopra la superficie effettiva del foglio.

Per le officine che vogliono eliminare le incoerenze legate alle vibrazioni, una guida qualificata sulla rigidità del telaio e sul controllo del pestone può fare una differenza misurabile. ADH Machine Tool applica l'analisi agli elementi finiti nella verifica del progetto per garantire stabilità sotto carico, diventando un punto di riferimento pratico per ottenere una ripetibilità affidabile della piegatrice CNC. Per discutere come queste discipline di progettazione si applicano alla tua configurazione, contatta ADH Machine Tool.

Come puoi identificare dove si trova realmente quella superficie?

Misura il pezzo reale anziché fidarti dello spessore nominale indicato sull’etichetta del bancale. Usa il calibro. Se il controllore basa pressione e profondità su una lamiera da 0,250 pollici ma il laminato fornito misura 0,242 pollici, i valori di muting e di compensazione sono già errati prima ancora di iniziare. Inserisci lo spessore preciso del foglio che stai per formare. Ma cosa succede se il materiale reagisce sotto carico in modo diverso da quanto implica lo spessore misurato?

Documentare gli offset di compensazione per grado di materiale—creare il tuo foglio di impostazione “vivo”

Le librerie standard dei controllori trattano i gradi di materiale come valori matematici fissi, ignorando l’influenza di velocità e frizione sul comportamento reale.

Considera l’acciaio HSLA (High-Strength Low-Alloy). Quando viene piegato ad alte velocità produttive, l’attrito lungo la linea di piega genera un intenso calore localizzato. Questo aumento termico può temporaneamente innalzare la resistenza a trazione del materiale fino al 15 percento al raggio di piega. Il metallo si indurisce durante la piegatura, creando un forte e irregolare ritorno elastico che scompare se lo stesso pezzo viene piegato a metà della velocità. Nessuna tabella materiale standard tiene conto di questo indurimento termico dipendente dalla velocità.

Devi creare un foglio di impostazione dinamico—un registro dettagliato da officina che tracci gli offset di compensazione precisi per la tua macchina e i tuoi lotti di materiale specifici. Quando regoli la compensazione CNC per eliminare un effetto “canoa” su una corsa da 10 piedi di acciaio grado 50, documenta esattamente quel valore di compensazione. Quando determini l’offset di ritorno elastico preciso per l’HSLA alla massima velocità del pestone, registralo. Questo processo mappa la risposta reale della macchina sotto carico rispetto alla resistenza fisica effettiva del materiale. Quando la mappa è completa, cosa fa realmente l’operatore?

Per i fabbricanti che vogliono tradurre queste mappe di offset in specifiche della macchina, ADH Machine Tool fornisce dati dettagliati su rigidità del telaio, controllo di compensazione e analisi del carico. Puoi esplorare questi dettagli di ingegneria gratuitamente opuscolo scaricabile per allineare la tua documentazione di impostazione ai parametri comprovati delle piegatrici CNC.

Cambio di mentalità dell’operatore: misurare meno manualmente e affidarsi di più al ciclo di feedback calibrato

I fabbricanti sono istintivamente scettici. Abbiamo scartato abbastanza metallo per sapere che fidarsi di una macchina non verificata porta rapidamente al rifacimento. Tuttavia, dopo aver confermato il materiale in ingresso, mappato la compensazione e fornito al controllore dati fisici accurati, il passo successivo è fare un passo indietro e lasciare che la macchina operi come progettato.

Le moderne piegatrici con sensori di feedback angolare in tempo reale trasmettono dati di piegatura durante il ciclo. Il sistema CNC può regolare continuamente profondità della corsa e pressione per ottenere una ripetibilità di ±0,2° senza intervento dell’operatore. Tuttavia, in molte officine, gli operatori bloccano il pestone a metà, usano un goniometro o un comparatore, e controllano manualmente l’angolo.

Questa esitazione degrada direttamente la precisione. Interrompere il ciclo di piegatura disturba il flusso continuo della forza, altera le condizioni termiche lungo la linea di piega e introduce errori di manipolazione manuale in un processo meccanico calibrato. Inoltre, fermarsi per inserire nuovi valori nel pannello di controllo ti riporta a una mentalità di impostazione statica. Non puoi calcolare una macchina che si flette sotto carico; solo la compensazione dinamica—non il ricalcolo statico—mantiene la ripetibilità su una piegatrice che si deforma durante il funzionamento.

Il cambiamento di mentalità richiesto sposta il pensiero critico all’inizio del processo. La tua competenza si concentra sull’instaurare la base fisica, confermare le proprietà del materiale e programmare il foglio di impostazione dinamico. Una volta premuto il pedale, smetti di contestare il controllore e permetti al ciclo di feedback chiuso di funzionare. La ripetibilità di ±0,2° deriva dal sistema fisico consapevole della flessione che hai costruito—non semplicemente dai calcoli del controllore.

Scatoli una pressa piegatrice CNC da mezzo milione di dollari. La brochure promette una ripetibilità del martello a livello di micron. Carichi un foglio di acciaio inossidabile calibro 11, inserisci i numeri nel controllo e premi il pedale. Il martello scende, raggiunge esattamente il punto morto inferiore programmato e si ritrae. Prendi il goniometro. La piega è fuori di un grado intero.

Dato che il portafoglio prodotti di ADH Machine Tool è al 100% basato su CNC e copre scenari di fascia alta in taglio laser, piegatura, scanalatura e cesoiatura, per i team che valutano opzioni pratiche in questo ambito, Pressa piegatrice CNC questa è una fase successiva rilevante.

Non hai fatto nulla di sbagliato e la macchina non è rotta. Hai semplicemente incontrato il divario tra la promessa del produttore e la fisica della piegatura dei metalli.

Se desideri un’analisi tecnica più approfondita del perché ciò accade — e quali variabili determinano realmente se si raggiunge ±0,2° nella produzione reale — questa guida dettagliata su problemi di precisione nella piegatura con pressa piegatrice spiega la meccanica dietro la variazione del materiale, il ritorno elastico, la selezione dell’utensile e la compensazione del controllo. Mostra anche come i sistemi di piegatura completamente basati su CNC, come quelli sviluppati da ADH Machine Tool, siano progettati per gestire queste variabili attraverso controlli e test avanzati, invece di basarsi solo sulle specifiche di ripetibilità.

L’illusione della scheda tecnica: perché la “ripetibilità” non equivale alla precisione di piegatura

Se il martello si ferma esattamente nello stesso punto, perché gli angoli risultano diversi?

Considera una produzione tipica di acciaio inossidabile 304. Un foglio certificato dal laminatoio può facilmente presentare una variazione di spessore di ±0,1 mm da un’estremità all’altra. Nella piegatura in aria, questa piccola differenza cambia quanto profondamente il punzone spinge l’asse neutro del materiale all’interno della matrice a V. Senza regolare dinamicamente il punto morto inferiore, quel decimo di millimetro può tradursi in un errore angolare fino a un grado intero.

La macchina ha fatto esattamente ciò che le era stato comandato di fare.

Quando un venditore indica la “ripetibilità” su una scheda tecnica, si riferisce alla capacità della macchina di tornare a una coordinata nello spazio vuoto. La pressa piegatrice viene trattata come una fresa CNC che lavora un blocco rigido di alluminio. Ma la lamiera non è rigida. Varia in spessore, direzione della grana e carico di snervamento da un lotto all’altro, e talvolta da un foglio all’altro. Se il solo materiale può superare la perfetta posizionabilità della macchina di cinque volte rispetto alla tolleranza desiderata, che valore ha veramente quella coordinata statica?

Specifiche statiche contro forze dinamiche: cosa accade quando aumenta la tonnellaggio

Pensalo come sparare con un fucile a lunga gittata in presenza di vento trasversale.

La scheda tecnica del produttore rappresenta la precisione del fucile a banco in un vuoto. Descrive la capacità meccanica dell’otturatore e della canna. Ma colpire un bersaglio a mille iarde richiede che il tiratore tenga conto del vento, legga le mirage e compensi le vibrazioni della canna.

Piegare il metallo non è diverso. Quando il punzone entra in contatto con il foglio e la tonnellata aumenta, non stai più operando nel mondo idealizzato di una brochure. Stai affrontando forze dinamiche. Il ritorno elastico — la tendenza del metallo a tornare verso lo stato piatto originale — significa che devi sempre piegare oltre l’angolo desiderato. Ma il ritorno elastico non è costante. Varia con il carico di snervamento del materiale, quindi la stessa profondità del martello su due pezzi consecutivi di acciaio può produrre due angoli diversi.

Poi c’è la macchina stessa. Una pressa piegatrice sembra un blocco d’acciaio immobile, ma sotto cinquanta o cento tonnellate di forza, si comporta come una molla molto grande e rigida. I montanti si allungano. Il martello si incurva verso l’alto al centro. Il letto si flette verso il basso. Se le tue specifiche statiche non tengono conto della deformazione della macchina sotto carico, come puoi fidarti dell’angolo al centro di una piegatura lunga tre metri?

Stai misurando la precisione della macchina — o quella del processo?

Prendi un pezzo con quattro piegature e una tolleranza stretta di ±0,005 pollici. Se ti affidi solo alla ripetibilità statica della macchina, la prima piegatura può sembrare accettabile. Ma una piccola variazione nella deduzione della piegatura — diciamo, 0,016 pollici causata da fluttuazioni del materiale — non resta isolata alla prima flangia. Si accumula. Alla quarta piegatura, quell’errore microscopico è aumentato, facendo uscire completamente le posizioni finali dei fori dalle specifiche.

È qui che gli operatori si frustrano e iniziano a inseguire il problema con spessori di compensazione.

Stanno cercando di correggere un problema di processo usando una metrica della macchina. La precisione della macchina si riferisce al fatto che il martello raggiunga la profondità programmata. La precisione del processo si riferisce al fatto che il pezzo finito corrisponda al disegno tecnico. Per tolleranze più ampie, come ±1,0°, la ripetibilità grezza di una moderna pressa piegatrice CNC è spesso sufficiente. Ma quando un disegno richiede ±0,2°, le specifiche statiche sono completamente inadeguate senza un intervento dinamico. È necessaria una compensazione attiva — sistemi di misurazione dell’angolo, correzione dinamica, o un operatore che sappia “leggere” il metallo. Perché se la macchina si flette quando si applica la tonnellata, cosa succede agli utensili posizionati al centro del letto?

L’inganno dell’asse Y: come la tonnellata deforma il tuo letto perfettamente diritto

Stai piegando il metallo, o è il metallo che sta piegando la pressa?

Premi il pedale per piegare con l’aria dieci piedi di acciaio dolce da un quarto di pollice. La tua macchina è classificata per 150 tonnellate, e i cilindri idraulici alle estremità sinistra e destra del martinetto forniscono esattamente quella forza. Ma la lamiera non si piega docilmente. Oppone resistenza. Si applica la terza legge di Newton, e la massiccia struttura in acciaio cede fisicamente alla resistenza della lastra.

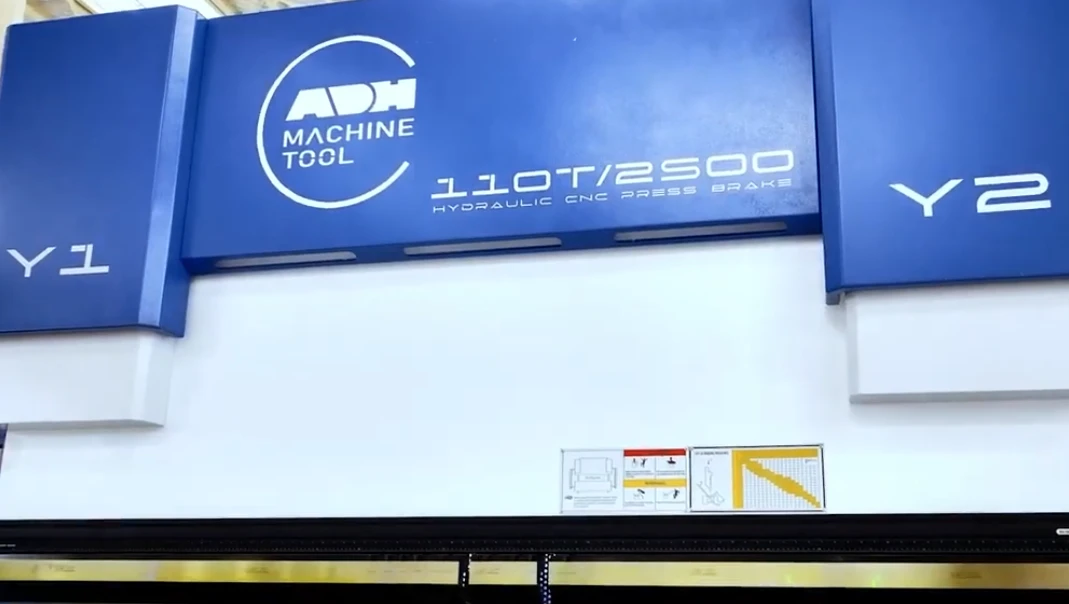

Osserva dove sono montati gli encoder lineari dell’asse Y. Si trovano sui telai laterali, direttamente accanto ai cilindri.

Quando lo schermo di controllo indica che il martinetto ha raggiunto il punto morto inferiore, significa solo che le le estremità del martinetto hanno raggiunto la profondità. Sotto forte tonnellaggio, il centro del martinetto si flette verso l’alto e il centro del banco inferiore si flette verso il basso. La macchina si comporta come una gigantesca molla rigida. Se il punzone e la matrice si separano di appena 0,004 pollici al centro del banco, la lettura dell’asse Y è fuorviante. Le estremità dell’attrezzatura raggiungono la profondità programmata, ma il centro rimane più superficiale. Allora, come si manifesta questa distorsione fisica sul pezzo finito?

L""Effetto Canoa”: perché i pezzi lunghi si flettono sempre al centro

Prendi un goniometro ed esegui il “test a tre punti” su una flangia di dieci piedi appena piegata. Misura il bordo sinistro, quello destro e il centro esatto. Se la macchina si sta deformando sotto carico, le estremità possono mostrare un perfetto 90,0°, mentre il centro misura 92,0° — sottopiegato e visibilmente aperto. Questo è noto come “effetto canoa”. Per pezzi lunghi come questo, la soluzione non è forzare una corsa maggiore, ma utilizzare apparecchiature progettate per rigidità e controllo sincronizzato su lunghezze estese — come una sistema di pressa piegatrice tandem di ADH Machine Tool, costruita con coordinamento CNC completo e telai verificati tramite analisi agli elementi finiti per mantenere resistenza e stabilità sotto alti carichi di tonnellaggio.

Il punzone non ha penetrato la matrice altrettanto profondamente al centro perché il banco si è flesso verso il basso allontanandosi da esso.

Gli operatori inesperti notano l’angolo aperto al centro e istintivamente cercano di correggerlo spingendo l’intero asse Y più in basso. Questo è un errore catastrofico. Se abbassi il martinetto per forzare il centro a 90°, sovrapiegherai le estremità fino a 88°. La deflessione non viene corretta; viene semplicemente mascherata applicando una variazione globale di profondità per compensare una perdita di pressione localizzata. L’asse Y controlla le estremità della macchina. Per correggere il centro, devi spingere verso l’alto il centro del banco inferiore contro il punzone. Come si costringe una massiccia trave d’acciaio a resistere a 150 tonnellate di forza?

Coronatura meccanica vs idraulica: quale affronta davvero la deflessione?

Si implementa la coronatura — un sistema volto a incurvare deliberatamente il banco inferiore verso l’alto affinché corrisponda esattamente alla flessione verso l’alto del martinetto. Quando entrambe le travi si piegano in parallelo sotto carico, il punzone entra nella matrice a una profondità costante lungo tutta la lunghezza della macchina.

La coronatura idraulica utilizza una serie di piccoli cilindri integrati nel banco inferiore per sollevare il centro. È molto reattiva ma può subire gli stessi problemi di dinamica dei fluidi, espansione termica e usura delle guarnizioni che influenzano qualsiasi sistema idraulico. La coronatura meccanica si basa su un insieme di cunei opposti lavorati con precisione, azionati da un motore CNC. Quando i cunei scorrono uno contro l’altro, sollevano il banco in un arco rigido e calcolato che non varia mentre l’olio idraulico si riscalda durante un turno prolungato.

I moderni sistemi idraulici servocontrollati dichiarano una precisione di ±0,2°, ma come notano i product manager di aziende come LVD, tale specifica dipende fortemente dalla coronatura CNC. Il dettaglio trascurato nella scheda tecnica è che, su molte macchine, la coronatura CNC dinamica è un’opzione costosa e non una dotazione standard. Se hai acquistato un modello base senza di essa, ti ritrovi a compensare manualmente la base della matrice con carta o lamina di ottone — un processo di tentativi che consuma tempo di preparazione. Anche con un sistema a cuneo CNC di ultima generazione che compensa perfettamente la deflessione del banco, il tuo angolo può comunque spostarsi appena il martinetto si ritrae. Perché?

Ritorno elastico e tempo di permanenza: le forze invisibili che alterano i tuoi angoli

Il sistema di coronatura ha funzionato come previsto. L’asse Y ha raggiunto la profondità programmata. Sotto un carico di 150 tonnellate, il pezzo nella tua matrice misura esattamente 90,0 gradi. Poi il martinetto si ritrae, il tonnellaggio scende a zero e la flangia si apre visibilmente a 91,5°. L’angolo non è stato perso a causa di un guasto della macchina; è cambiato perché il metallo ha mantenuto la sua condizione originale. Ogni pezzo di acciaio laminato possiede una memoria elastica. Durante la piegatura, imponi una deformazione plastica sul raggio esterno mentre il raggio interno si comprime. Appena il punzone viene rimosso, quel materiale interno compresso spinge indietro. Questo è il ritorno elastico. Specifiche come “±0,2° di ripetibilità” sono misurate in condizioni controllate, ma in officina non stai piegando condizioni controllate — stai piegando un materiale che resiste attivamente alla geometria imposta. Quanto fortemente resiste?

Direzione della grana, tempra e spessore: i fattori che amplificano il ritorno elastico

Misura una lamiera di acciaio inox 304 con un micrometro. Il certificato del laminatoio può indicare 0,120 pollici, ma le misurazioni effettuate in tre punti diversi riveleranno facilmente una variazione di ±0,1 mm nello spessore. Su una macchina perfettamente incoronata, tale lieve variazione — senza regolare il punto morto inferiore — può modificare il tuo angolo finale di ±0,8° o 1,0°. Ecco perché i produttori che pubblicizzano una pura ripetibilità di ±0,2° stanno presentando una specifica di laboratorio. Ottenere ±0,5° è un’aspettativa pratica per una pressa standard; ottenere ±0,2° è un risultato di ingegneria specializzata che richiede la misurazione attiva dell’angolo, perché il materiale stesso non si comporta in modo uniforme.

Lo spessore determina il volume di materiale catturato nella matrice a V, ma non è l’unica variabile che compromette la tua impostazione.

La direzione della grana e la tempra agiscono come importanti moltiplicatori del ritorno elastico. Piegare parallelamente alla grana richiede meno tonnellaggio ma produce un ritorno elastico irregolare e imprevedibile, aumentando il rischio di fessurazione sul raggio esterno. Piegare trasversalmente alla grana richiede più forza ma provoca meno fratture e un ritorno elastico più costante. Quando un reparto laser dispone i pezzi in entrambe le direzioni semplicemente per migliorare l’utilizzo del foglio, crea seri problemi per l’operatore della pressa. Puoi ritrovarti con due pezzi identici dallo stesso foglio che richiedono parametri di sovrapiegatura completamente diversi. Quindi, se il comportamento del materiale continua a variare, puoi davvero costringerlo a conformarsi solo mantenendo la pressione più a lungo?

La variabile di 2 secondi: mantenere il punto morto inferiore elimina davvero il ritorno elastico?

Passa accanto a un operatore che sta avendo difficoltà e spesso noterai un ritmo familiare: il punzone arriva in fondo, l’idraulica geme e l’operatore tiene premuto il pedale per due o tre secondi scomodi prima di lasciare risalire il martinetto. Si sta affidando al tempo di mantenimento, sperando di “eliminare” il ritorno elastico tenendo il metallo al punto morto inferiore (PMI). L’idea sembra intuitiva. Dare alla struttura cristallina del materiale il tempo di cedere sotto pressione dovrebbe ridurre la resistenza quando il punzone si ritrae.

Ma funziona davvero? Sì, sebbene con rendimenti fortemente decrescenti.

Aggiungere una piccola quantità di tempo di mantenimento al PMI consente al materiale di completare il suo flusso plastico, stabilizzando la piega e riducendo la variazione di ritorno elastico da pezzo a pezzo. Non elimina completamente il ritorno elastico. Devi comunque sovrapiegare, ma un breve mantenimento assicura che la sovrapiega sia prevedibile. Tenere premuto il martinetto per tre secondi interi, tuttavia, non produce un angolo più stretto rispetto a un mantenimento di 0,5 secondi; serve solo a surriscaldare l’olio idraulico e a rovinare i tempi di ciclo. Se il tempo di mantenimento stabilizza semplicemente il ritorno elastico invece di eliminarlo, come puoi effettivamente costringere il metallo a prendere l’angolo esatto che ti serve?

Piegatura in aria vs. con appoggio completo: come il picco di tonnellaggio altera la memoria del materiale

Osserva il monitor del tonnellaggio mentre passi dalla piegatura in aria alla piegatura con appoggio completo. Nella piegatura in aria, il punzone spinge il materiale nel V-die solo quanto basta per formare l’angolo, lasciando uno spazio d’aria sul fondo della matrice. Il tonnellaggio richiesto è relativamente basso. Poiché il metallo non viene coniato contro le superfici della matrice, il ritorno elastico è significativo—tipicamente da 2° a 4° per l’acciaio dolce, e fino a 10° per le leghe ad alta resistenza. Si compensa spingendo il punzone più in profondità, sovrapiegando il pezzo a 86° affinché ritorni a 90°.

La piegatura con appoggio completo cambia completamente la fisica.

Si spinge il punzone fino a quando il materiale entra in pieno contatto con la punta del punzone e con le pareti laterali del V-die. In quell’istante, il tonnellaggio richiesto salta da tre a cinque volte rispetto a quello della piegatura in aria. Questa pressione estrema imprime fisicamente il raggio interno, rompendo la memoria elastica del metallo, e il ritorno elastico scende quasi a zero. Sembra la soluzione perfetta per la precisione, ma ha un costo elevato: la piegatura con appoggio completo richiede una capacità macchina enorme, limita fortemente la flessibilità degli utensili e accelera l’usura di punzoni e matrici. Nelle officine che affrontano regolarmente queste forze, il vero fattore distintivo non è solo la forza bruta, ma la capacità della macchina di controllare e ripetere quella forza con precisione. È qui che una soluzione di grande formato, completamente controllata CNC, progettata appositamente come la grande pressa piegatrice di ADH Machine Tool diventa rilevante, perché la precisione costante dell’angolo sotto tonnellaggi estremi dipende dal controllo, dalla rigidità e dall’automazione che lavorano insieme, non solo dalla capacità grezza.

Condizione dell’utensile: la variabile che la maggior parte delle officine finge sia costante

Piegare con appoggio completo una lastra di acciaio A36 da mezzo pollice richiede più di 50 tonnellate per piede. Farlo per tre anni con le stesse attrezzature, e la pressione estrema non solo frattura la memoria elastica del metallo—deforma fisicamente il punzone e la matrice. Quella forza distruttiva altera permanentemente la geometria dell’utensile. Le officine investono in presse piegatrici CNC di alto livello, le equipaggiano con utensili vecchi di cinque anni e poi si chiedono perché gli angoli si spostino. Il controllore presume che il raggio della punta del punzone sia esattamente di 0,031 pollici. Presume che le spalle del V-die siano affilate e perfettamente parallele. Quando queste supposizioni sono sbagliate, ogni calcolo che la macchina esegue lo è altrettanto.

Per un riferimento tecnico più approfondito su come i sistemi di piegatura CNC moderni tengano conto della geometria degli utensili, della distribuzione del tonnellaggio e delle variabili di produzione reali, le brochure tecniche di ADH Machine Tool forniscono specifiche dettagliate e panoramiche dei sistemi. In quanto produttore interamente focalizzato su soluzioni basate su CNC per la piegatura e l’automazione più ampia della lamiera, la loro documentazione è utile per confrontare come diverse architetture di controllo gestiscono le ipotesi sul raggio del punzone, lo stato della matrice e la compensazione dell’angolo.

Non puoi programmare per aggirare l’acciaio degradato.

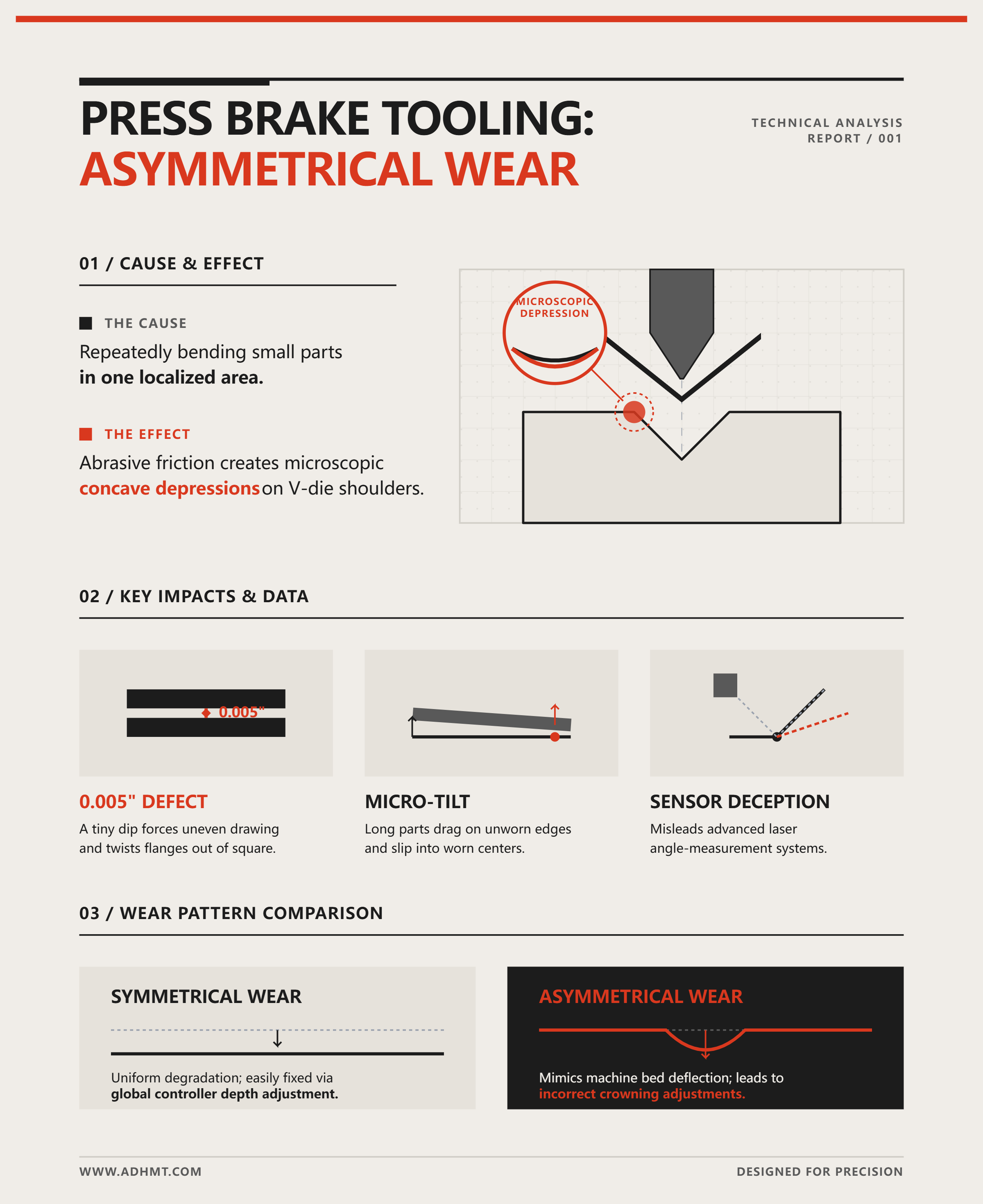

Usura simmetrica vs. asimmetrica: quale sta segretamente rovinando il tuo setup?

Osserva un operatore che produce una serie di piccole staffe su una pressa piegatrice da 10 piedi. Nella maggior parte dei casi, si posiziona al centro o, peggio, sul lato destro semplicemente perché è più vicino al pannello di controllo. Dopo migliaia di cicli, quella specifica sezione di 12 pollici della matrice assorbe la maggior parte dell’attrito abrasivo. Le spalle del V-die si consumano in quell’area localizzata, formando una depressione concava microscopica.

Questa è usura asimmetrica e distruggerà il tuo setup.

Se in seguito prepari un pezzo da 6 piedi sulla stessa matrice, il materiale scorrerà sulle spalle affilate e non consumate alle estremità mentre scivolerà nella depressione usurata al centro. Il risultato è una micro-inclinazione. Una caduta di appena 0,005 pollici su un lato di una spalla del V-die costringe il metallo a deformarsi in modo irregolare, torcendo il bordo fuori squadra. Anche i sistemi avanzati di misurazione dell’angolo con laser possono essere ingannati se scansionano solo il centro della piega. L’usura simmetrica—quando l’utensile si degrada uniformemente lungo tutta la sua lunghezza—richiede solo una regolazione globale della profondità nel controllore. L’usura asimmetrica crea errori angolari localizzati che ricordano la flessione del bancale della macchina, facendo inseguire agli operatori regolazioni di bombatura per quello che in realtà è un problema di utensile.

Variazioni del raggio della punta del punzone che non puoi vedere (ma che i tuoi pezzi sentono)

Prendi un punzone standard con raggio di 0,031 pollici dal rack e scorri un calibro di contorno sulla punta. Se è stato usato per coining o piegatura con appoggio completo pesanti, troverai probabilmente che si è deformato a 0,045 pollici o più. Quella microscopica deformazione definisce l’intera base matematica del tuo modello piatto.

Nella piegatura con appoggio completo, il raggio interno del pezzo rispecchia la punta del punzone, e nella piegatura in aria è fortemente influenzato da essa. Quando la punta del punzone si deforma a fungo, il raggio interno effettivo aumenta. Un raggio interno maggiore consuma più materiale nella piega, alterando la tua deduzione di piega. Improvvisamente, le lunghezze delle flange risultano più corte di 0,015 pollici. Gli operatori in genere incolpano la battuta posteriore o il reparto taglio laser. Regolano gli offset dell’asse X per forzare la lunghezza della flangia entro le tolleranze, il che poi compromette la piega successiva nella sequenza. La vera causa è la deformazione invisibile della punta del punzone. Quando il punto di contatto fisico del martinetto cambia forma, la fisica della piega cambia con esso.

Puoi spessorare per rimediare a una matrice usurata? (E quando gettarla via)

Un operatore inserisce una striscia di lamina di ottone di 0,002 pollici sotto un punto basso localizzato su una matrice a V, tentando di riportare un angolo sbandato a 90 gradi. Lo spessoramento è il trucco più antico nel manuale del fabbricatore, ma interviene solo sull’asse Z. Aumenta l’altezza della matrice per spingere il punzone più in profondità nell’apertura.

L’usura della matrice raramente consiste solo in una perdita di altezza; di solito si tratta di un allargamento dell’apertura a V man mano che le spalle si consumano.

Un’apertura di matrice usurata sposta il punto di leva in cui ruota la lamiera. Poiché il raggio di piega è approssimativamente 16% dell’apertura della matrice, qualsiasi allargamento dovuto all’usura modifica direttamente la forza di piegatura richiesta e il conseguente ritorno elastico. Spessorare una matrice con spalle consumate peggiora in realtà gli errori d’angolo, poiché forza il materiale più a fondo in un vuoto irregolare. Si può spessorare una matrice per compensare un letto leggermente fresato, ma non si può compensare l’usura delle spalle. Quando un’ispezione visiva mostra un’incavatura lucidata e arrotondata nelle spalle della matrice, o quando una riga rivela uno spazio lungo tutta la lunghezza di lavoro della punta del punzone, la calibrazione non è più possibile. L’utensile deve essere scartato. Conservare utensili degradati per risparmiare poche centinaia di dollari finirà per costare migliaia in scarto, tempo ciclo perso e continue regolazioni di setup. Con le realtà fisiche di flessione, memoria del materiale e usura degli utensili ormai chiarite, il focus si sposta sulla loro sincronizzazione.

La sequenza di calibrazione in 4 fasi per bloccare tolleranze di ±0,2°

In qualsiasi brochure di una piegatrice di alto livello troverai quasi certamente una dichiarazione in grassetto: ripetibilità del pistone di ±0,01 mm. I venditori enfatizzano questa cifra, suggerendo che se il pistone ritorna esattamente nella stessa posizione microscopica, l’angolo di piega sarà perfetto. Tuttavia, la ripetibilità del pistone riflette solo la precisione dei codificatori lineari e delle valvole idrauliche. Non tiene conto di ciò che accade quando 50 tonnellate di forza vengono applicate all’acciaio laminato a freddo. Raggiungere una vera tolleranza di ±0,2° sul pavimento dell’officina richiede di abbandonare le supposizioni con gli offset e creare invece un equilibrio dinamico tra la meccanica della macchina e il comportamento fisico del metallo. Con utensili nuovi installati e una deflessione della macchina nota sotto carico, come eliminare le promesse di marketing e determinare il reale punto di riferimento della macchina?

Se stai valutando come passare dalla ripetibilità teorica a un processo verificato a ±0,2°, una breve consulenza può aiutare a chiarire ciò che è realizzabile con la tua combinazione di materiali, utensili e volumi di produzione. ADH Machine Tool sostiene queste discussioni con ingegneria applicativa e ricerca e sviluppo continui su piegatrici e attrezzature intelligenti—utili per distinguere le specifiche da brochure dalle prestazioni reali in officina. Puoi iniziare quella conversazione o richiedere un preventivo tramite contattando il team qui.

Prima di girare una singola chiave, bisogna chiarire un punto: eseguire perfettamente questi quattro passaggi manuali porterà costantemente a ±0,5°, non ±0,2°. Come spiegato in precedenza, raggiungere una tolleranza reale di ±0,2° è un risultato di ingegneria specializzata che richiede sistemi di misurazione dell’angolo attiva che leggono la piega in tempo reale. Perché, allora, il titolo fa riferimento a ±0,2°? Perché la misurazione attiva dell’angolo è inefficace se la macchina sottostante è meccanicamente disallineata. Se il letto è incurvato e il pistone inclinato, i costosi sensori laser passeranno l’intera piegatura a sovracompensare finché il controllore non andrà in errore. Questi quattro passaggi stabiliscono la base meccanica rigida e prevedibile necessaria affinché la correzione finale assistita da sensori a ±0,2° sia fisicamente raggiungibile.

Fase 1: Verificare la macchina a freddo (isolare la ripetibilità dalle variabili del materiale)

Prima di utilizzare qualsiasi materiale di produzione, devi confermare che il pistone si stia muovendo esattamente come indicato dal controllore. Calibrare con materiale di scarto da un contenitore introduce immediatamente variabili come variazione di spessore, direzione della grana e resistenza allo snervamento nella base di riferimento. È come tentare di risolvere un’equazione con tre incognite. Per isolare la ripetibilità meccanica della macchina, utilizza blocchi di taratura di precisione. Posiziona blocchi identici di acciaio temprato all’estrema sinistra e destra del letto. Abbassa il pistone sotto tonnellaggio controllato e misura lo spazio. Se il lato sinistro differisce dal destro di 0,002 pollici, i cilindri Y1 e Y2 non sono sincronizzati. Un’inclinazione meccanica dell’asse Y non può essere corretta con la bombatura o con offset di materiale.

Correggi prima l’inclinazione fisica.

Una volta che il pistone è perfettamente parallelo al letto sotto carico statico, hai stabilito una base meccanica affidabile. Tuttavia, un carico statico su blocchi non riproduce lo sforzo localizzato creato quando si piega una flangia lunga. Cosa accade quando il pistone deve premere attraverso un pezzo di acciaio che attraversa il centro del letto?

Fase 2: Mappa la deflessione con la prova di piega a tre punti lungo il letto

Le moderne piegatrici CNC sono dotate di funzioni di correzione dell’angolo che utilizzano laser o sensori meccanici per regolare automaticamente la profondità del pistone in tempo reale. Gli operatori spesso si affidano completamente a questi sistemi, presumendo che il controllo correggerà qualsiasi deflessione. Tuttavia, se non si mappa prima fisicamente la curva di deflessione naturale del letto, si costringe il CNC a compensare deformazioni meccaniche gravi, introducendo ritardi e sovracorrezioni. Ecco perché è necessaria una prova di piega a tre punti. Prendi una singola striscia uniforme di materiale—idealmente tagliata al laser dallo stesso foglio affinché grana e spessore siano coerenti. Esegui una piegatura in aria all’estrema sinistra, una al centro esatto e una all’estrema destra. Misura tutti e tre gli angoli con un goniometro calibrato. Se le estremità misurano 90,0° e il centro 92,0°, hai identificato con precisione 2,0° di deflessione “effetto canoa” grezza. Ora sai esattamente quanto il letto si flette sotto quel tonnellaggio prima che qualsiasi software tenti di compensarlo. Con la deflessione grezza quantificata in numeri concreti, come applicare correttamente una controforza senza creare un nuovo problema?

Fase 3: Regola la bombatura (sovracompensare o sottocompensare per prima cosa?)

La maggior parte degli operatori vede una piega centrale di 2,0° sottopiegata e alza immediatamente la bombatura meccanica per eliminare completamente l’errore. Questo è un errore. Regolare il sistema di bombatura incurva fisicamente il letto verso l’alto per incontrare il punzone. Se si sovracompensa, si crea un punto alto convesso al centro della matrice. Un letto troppo bombato piegherà eccessivamente il centro del pezzo, producendo un angolo di 89,0° mentre le estremità restano a 90,0°. Correggere un angolo sovrapiegato è estremamente difficile perché non si può facilmente ridurre il tonnellaggio senza influenzare le estremità. La regola d’officina è semplice: sottocompensare intenzionalmente per prima cosa. Aumenta la bombatura solo quanto basta per portare il centro a 90,5°. È molto più facile rifinire di qualche millesimo la bombatura per chiudere un angolo leggermente aperto che recuperare da una flangia schiacciata e sovrapiegata. Una volta che la bombatura è completamente regolata e la prova a tre punti produce 90,0° su tutta la lunghezza, la macchina è meccanicamente neutralizzata. Ma cosa succede quando arriva il prossimo bancale d’acciaio dal fornitore?

Fase 4: Blocca il tempo di mantenimento e crea una tabella di correzione per lotti specifici

Puoi avere utensili perfetti, un pistone perfettamente squadro e un letto accuratamente bombato, ma il materiale avrà sempre l’ultima parola. Un foglio standard di acciaio A36 da 10 gauge consente un intervallo di spessore da 0,129 a 0,141 pollici. Questa variazione di 0,012 pollici cambia in modo significativo il punto di leva all’interno della matrice a V, spostando la deduzione di piega fino a 0,016 pollici. Su un pezzo con quattro pieghe, questa variazione si accumula, rendendo fisicamente irraggiungibile una tolleranza dimensionale di ±0,005 pollici se tutto il materiale “10 gauge” è trattato come uguale. Devi bloccare il tempo di mantenimento sul fondo della corsa—mantenendo la pressione per un breve intervallo in modo che le fibre metalliche cedano e si stabilizzino—eliminando così variazioni imprevedibili di ritorno elastico. Successivamente, smetti di fare affidamento su profili di materiale generici nel controllore. Crea una tabella di correzione per quello specifico lotto di laminato. Misura lo spessore effettivo del nuovo bancale con un micrometro, esegui una piega di prova e memorizza il ritorno elastico e l’offset di profondità misurati sotto un numero di lotto materiale univoco. Con la macchina calibrata, la deflessione neutralizzata e le variabili del materiale definite, la fase di setup è effettivamente bloccata. Ma cosa succede quando le condizioni cambiano mentre la macchina è già in produzione?

Il jolly dei materiali: quando la calibrazione perfetta della macchina ancora fallisce

Hai impostato le costanti misurabili: lo spessore del pacco e il ritorno elastico di base del lotto. Ma la produzione non avviene in isolamento. Sul pavimento dell’officina, le condizioni cambiano costantemente. La deriva a metà ciclo è il nemico nascosto delle tolleranze di ±0,2°. A questo punto, non ti stai più confrontando con la variazione prevedibile tra un lotto e l’altro, ma con cambiamenti imprevisti a metà turno. Se tratti la calibrazione iniziale della configurazione come una garanzia permanente, i primi cinque pezzi potrebbero essere perfetti, mentre il cinquantesimo finirebbe come scarto. Devi adattarti continuamente alle realtà mutevoli dell’officina.

È giusto dare la colpa al reparto laser per l’imprecisione della tua pressa piegatrice?

Quando un angolo improvvisamente si apre di un grado intero a metà di una serie, il primo istinto è quello di incolpare la macchina. Il secondo è di andare nel reparto laser e chiedere cosa abbiano fatto ai tuoi grezzi. Di solito è una domanda legittima.

Per massimizzare il rendimento del foglio, il software di nesting ruota aggressivamente le parti. Il laser non si preoccupa se una staffa viene tagliata parallelamente o perpendicolarmente alla direzione di laminazione dell’acciaio. Ma, come già stabilito, la fisica del ritorno elastico conta moltissimo. Se il team laser taglia i tuoi grezzi seguendo la direzione della lamiera il lunedì e trasversalmente il martedì, la tua pressa calibrata alla perfezione produrrà due angoli completamente diversi.

Non puoi correggere un problema di nesting con un offset dell’asse Y sulla pressa.

La soluzione non consiste nel combattere il metallo con il pedale; consiste nell’entrare nell’ufficio di programmazione e insistere su orientamenti standardizzati per il nesting. Se un pezzo richiede tolleranze strette, la programmazione deve bloccare la direzione della lamiera nel nesting, anche se ciò comporta sacrificare qualche punto percentuale di rendimento del foglio. Il coordinamento interdipartimentale — che impone al team software di rispettare la fisica della pressa — è l’unico modo per evitare che il reparto taglio comprometta inconsapevolmente il reparto piegatura.

Fattori ambientali: come le variazioni di temperatura e la viscosità dell’olio influenzano il martinetto

L’acciaio che stai piegando non è l’unica cosa che reagisce all’ambiente. Anche la macchina stessa sta reagendo.

Considera una pesante produzione in una fredda mattina di gennaio. Alle 6:00, l’officina è gelida e l’olio idraulico della tua pressa è denso e pigro. Le valvole proporzionali della macchina devono lavorare di più per muovere quel fluido viscoso, modificando impercettibilmente il tempo di risposta del martinetto e il momento esatto in cui raggiunge il punto morto inferiore.

Alle 14:00, la macchina ha completato otto ore di cicli. La temperatura ambiente è aumentata di venti gradi e l’olio idraulico è caldo e fluido. Le valvole rispondono in modo diverso, permettendo al fluido di bypassare con meno resistenza. Il martinetto si adatta al punto morto inferiore con un profilo cinetico leggermente modificato. E non è solo l’olio. I massicci telai laterali in acciaio della pressa si sono dilatati impercettibilmente a causa del calore ambientale e dell’attrito da funzionamento continuo. Anche le scale lineari in vetro che leggono gli assi Y1 e Y2 sono soggette a deriva termica man mano che la temperatura aumenta.

Una macchina calibrata all’alba non è fisicamente la stessa macchina che opera al tramonto.

Ecco perché la vera precisione richiede una compensazione attiva. Non puoi affidarti a un programma statico per gestire un ambiente dinamico. Gli angoli devono essere misurati periodicamente durante il turno, osservando la lenta deriva progressiva che segnala l’assottigliamento dell’olio o il riscaldamento della struttura. Quando l’angolo inizia a deviare, non si riscrive l’intero programma; si effettuano micro-regolazioni della profondità per compensare la deriva ambientale e mantenersi centrati sull’obiettivo.

La mentalità di "configurazione dinamica" per il fabbricatore moderno

La compensazione attiva non significa fermare la produzione ogni tre minuti per eseguire un’ispezione scannerizzata con il laser del primo pezzo. Se ogni parte viene ispezionata fino all’esaurimento, il tempo di mandrino crolla e l’officina fallisce. Il fabbricatore moderno sopravvive eseguendo una "configurazione dinamica" — un flusso di lavoro che anticipa la deriva prima che rovini un pezzo. Questo richiede un micrometro, un goniometro digitale calibrato e una strategia di campionamento disciplinata.

Misuri lo spessore reale del primo foglio di ogni nuovo pacco, perché una variazione di 0,005 pollici nello spessore del materiale cambierà immediatamente la tua deduzione di piega. Verifichi gli angoli sul primo, quinto e cinquantesimo pezzo di una serie per individuare la deriva termica nell’olio idraulico. Non misuri solo il centro della piega; controlli anche le estremità per confermare che la bombatura non sia cambiata mentre i telai laterali si riscaldano. Questo richiede secondi, non minuti. L’obiettivo non è documentare attentamente il guasto una volta che si è verificato. L’obiettivo è leggere i segnali fisici provenienti dal metallo e dalla macchina e effettuare micro-regolazioni della profondità dell’asse Y prima che la deriva spinga il pezzo fuori tolleranza.

Se annoti ogni piega sbagliata, che schema emerge dopo 30 giorni?

Tieni un quaderno economico, macchiato di grasso, sulla tua console. Ogni volta che un pezzo finisce nel contenitore degli scarti, registra la data, l’ora del giorno, il numero di lotto del materiale, la direzione della lamiera e l’errore angolare specifico. Durante la prima settimana, ti sembrerà di documentare caos casuale. Dopo trenta giorni, la fisica sottostante della tua officina si rivelerà come schemi chiari e ripetibili.

Vedrai che una specifica piastra da 1/4 di pollice di un certo fornitore è costantemente al limite superiore della tolleranza di spessore, costringendoti ad aumentare la tonnellaggio e regolare la profondità ogni volta che arriva il loro pacco. Noterai che i tuoi involucri a quattro pieghe falliscono più spesso il venerdì pomeriggio, quando la temperatura dell’officina raggiunge il picco e l’olio idraulico si assottiglia. Soprattutto, la registrazione rivela le impossibilità matematiche incorporate nei tuoi disegni tecnici.

Considera una staffa complessa con quattro pieghe sequenziali. Se il tuo registro mostra che un determinato lotto di acciaio inox di un laminatoio ha una deviazione di spessore di ±0,1 mm, quel materiale da solo produrrà un errore angolare di ±0,8° per piega. Su un pezzo con più pieghe, tali errori si sommano. Le deduzioni di piega cambiano, le flange si spostano, e una tolleranza dimensionale stretta di ±0,005 pollici diventa improvvisamente impossibile da mantenere. Con trenta giorni di dati concreti che dimostrano che la variazione del materiale da sola distrugge la tolleranza richiesta, smetti di inseguire problemi fantasma nel controller CNC. Porti il quaderno tecnico all’ingegneria e richiedi che specifichino materiale laminato con precisione o allentino le tolleranze sulle geometrie complesse. I dati eliminano l’emotività dalla discussione.

Smetti di fare troubleshooting della macchina e inizia a progettare il processo

Un operatore passivo si affida alla macchina per fare il pensiero. Quando una piegatura fallisce, presume che la pressa sia difettosa, l’utensileria sia scadente o il controllore non funzioni correttamente. La sua attenzione è rivolta al troubleshooting dell’hardware. Un fabbricante con una mentalità dinamica di configurazione comprende che la macchina è semplicemente un potente, ma non intelligente, pistone idraulico che applica forza a un materiale altamente variabile e organico.

Non puoi acquistare una pressa piegatrice che ignori le leggi della fisica. Anche una macchina con encoder riferiti al banco e sistemi di misurazione dell’angolo in tempo reale avrà difficoltà se la punta del punzone è deformata o se il reparto laser dispone i pezzi in direzioni di grano multiple. La tecnologia esiste per assistere l’operatore, non per sostituirlo. Progettare il processo significa controllare le variabili prima che raggiungano la matrice a V. Significa standardizzare l’orientamento del grano con il reparto di programmazione. Significa raggruppare i lavori per lotto di materiale invece che solo per data di consegna, così da non dover lottare costantemente contro comportamenti di springback differenti.

Ecco quindi una checklist per il lunedì mattina. Prima di toccare il pedale, misura con il micrometro il primo foglio sul bancale. Passa un’unghia sulla punta del tuo punzone principale per sentire se c’è una zona piatta. Controlla la direzione del grano sui pezzi appena consegnati dal reparto laser. Se salti questi tre passaggi e ti affidi al CNC per compensare, non stai fabbricando—stai trasformando buon acciaio in costoso scarto mentre l’ufficio amministrativo si chiede perché il reparto piegatura stia perdendo denaro. Smetti di aspettarti che la brochure pieghi i pezzi e inizia a controllare il processo.
