I. Introduzione

Sei entusiasta, forse un po’ sopraffatto, dall’idea di una Macchina per il Taglio Laser? Questa macchina può trasformare i tuoi progetti digitali in oggetti reali con un’accuratezza impressionante.

Onestamente, non è poi così intimidatoria come sembra. Anzi, pensala come il tuo biglietto per infinite possibilità creative—un ponte tra idee digitali e oggetti che puoi davvero toccare.

Che tu sia completamente nuovo agli strumenti industriali o un appassionato fai-da-te che vuole migliorare le proprie abilità, questa guida mira a portarti dalla teoria alla pratica. Ci concentreremo su quattro grandi aree: la scienza alla base del taglio laser, la sicurezza, la comprensione dei materiali e dei parametri, e la manutenzione quotidiana.

Entriamo nel vivo. Stai per passare da operatore prudente a creatore sicuro. Pronto a vedere cosa può davvero fare questa macchina?

II. Fondamenti delle macchine da taglio laser

1. Come Funziona

(1) Principio Fondamentale

Il taglio laser utilizza un raggio laser concentrato ad alta energia per riscaldare il materiale fino a farlo sciogliere, vaporizzare o bruciare. Un flusso di gas soffia via il materiale indesiderato, lasciando un taglio preciso.

(2) Fasi di Funzionamento

1) Generazione del Laser

Il generatore laser è il cuore della macchina. Utilizza un mezzo specifico—come gas CO₂, fibra o cristallo a stato solido—energizzato da una fonte di alimentazione esterna per creare un raggio laser focalizzato.

La brillantezza, la direzione e la coerenza del raggio lo rendono perfetto per il taglio industriale.

2) Messa a Fuoco del Laser

Dopo la generazione, il raggio laser passa attraverso un sistema ottico di lenti e specchi. Questo sistema concentra l’energia in un piccolo punto, producendo calore intenso esattamente dove serve.

È così che si ottengono sia precisione che efficienza.

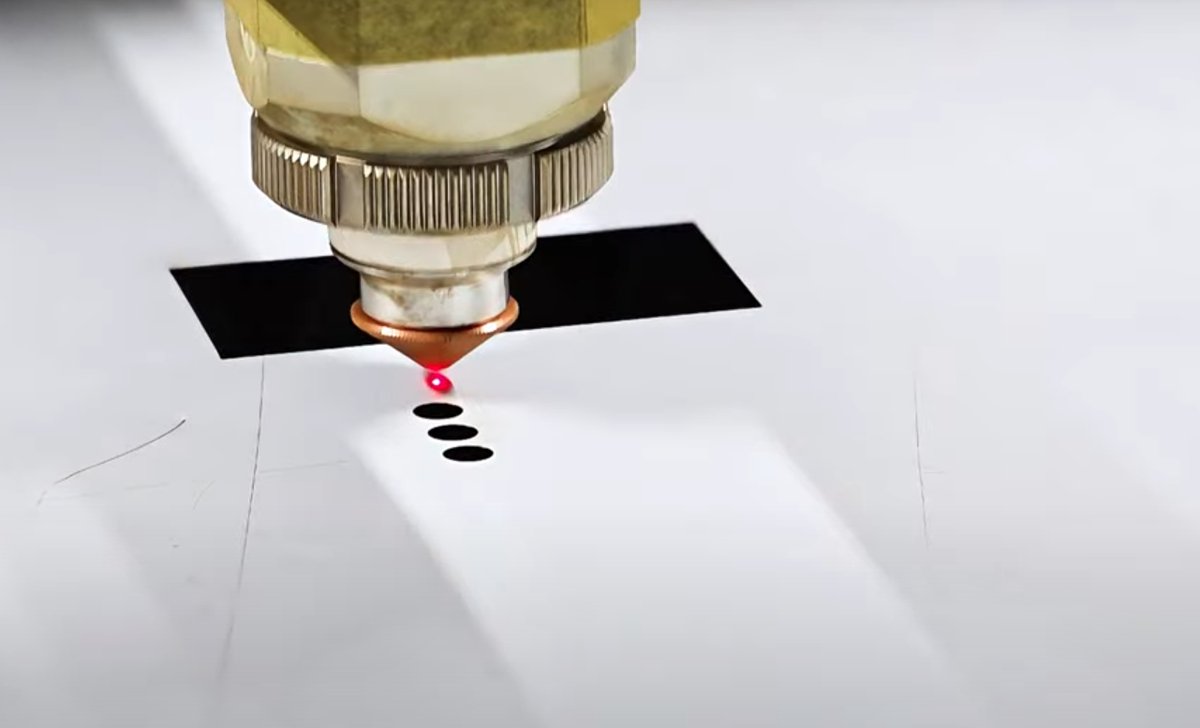

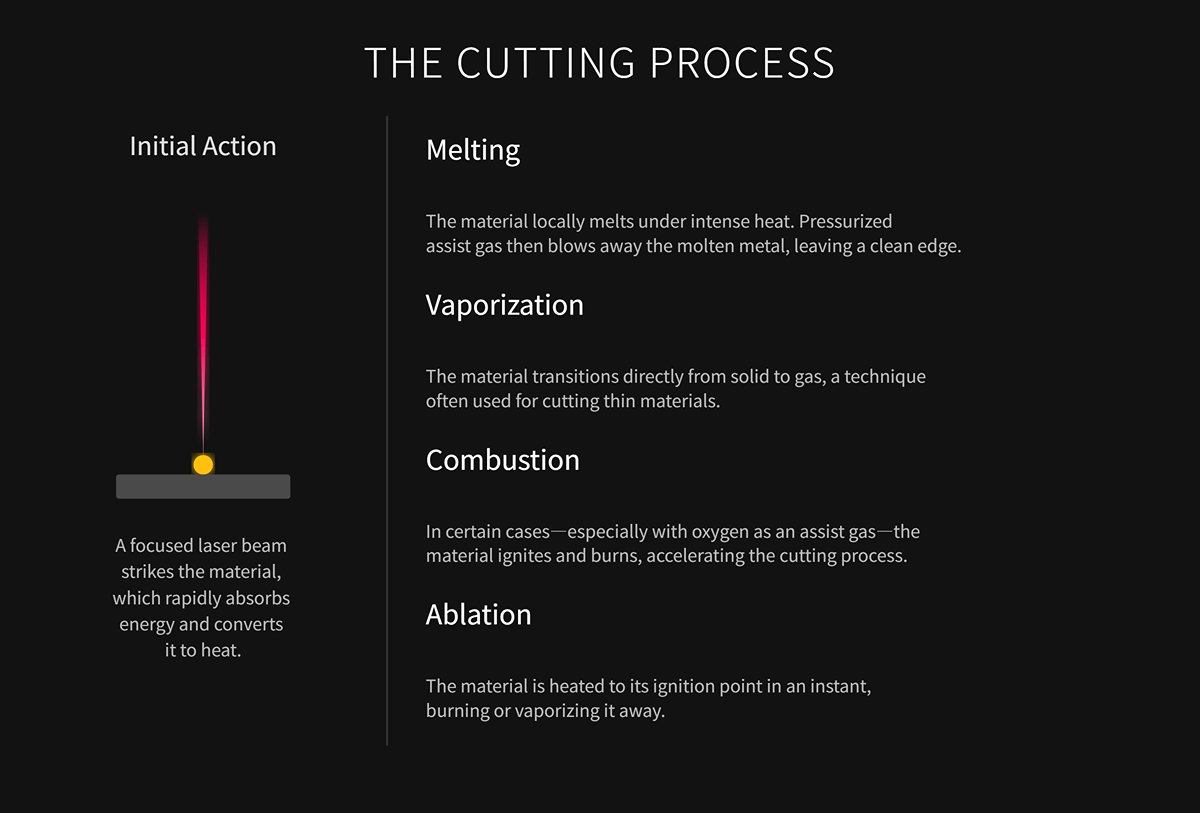

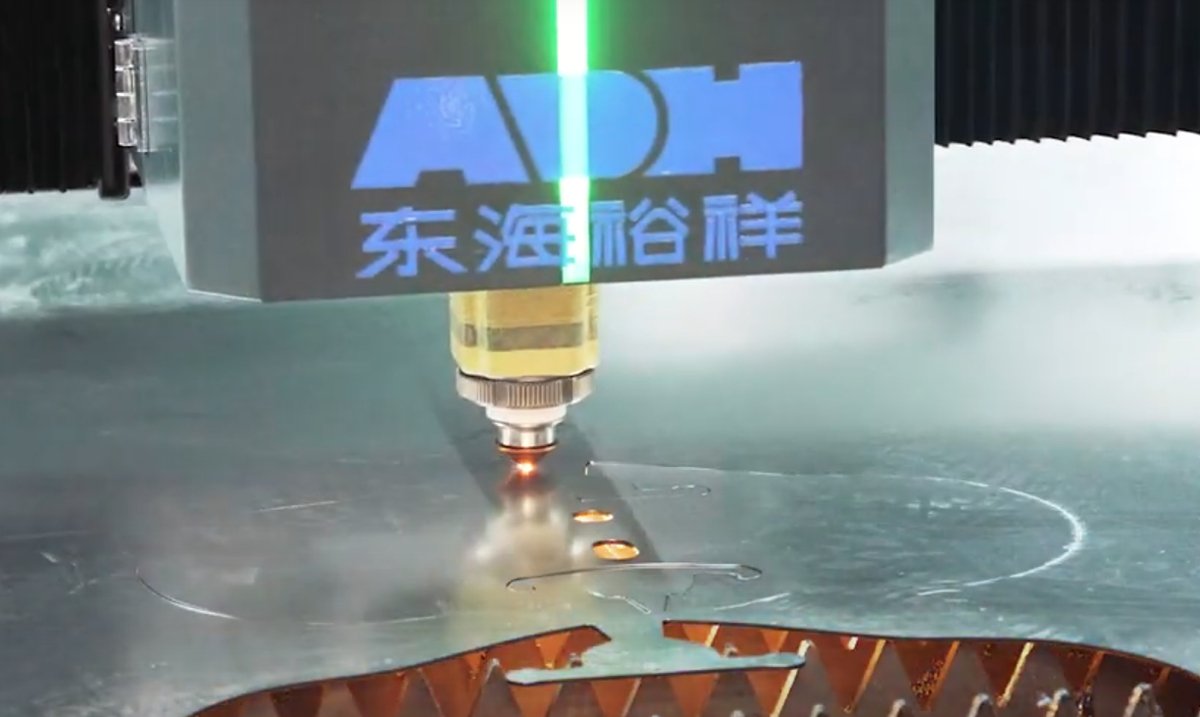

3) Il Processo di Taglio

Il raggio laser focalizzato colpisce il materiale, che assorbe rapidamente l’energia e la trasforma in calore. A seconda del materiale e delle impostazioni, possono accadere alcune cose:

• Fusione: Il materiale si fonde e il gas di assistenza soffia via il metallo fuso, lasciando un bordo pulito.
• Vaporizzazione: Il materiale passa direttamente da solido a gas, il che funziona bene per materiali sottili.
• Combustione: A volte, specialmente con l'ossigeno, il materiale brucia, velocizzando il taglio.
• Ablazione: Il materiale si riscalda così rapidamente da bruciare o vaporizzarsi istantaneamente.

4) Il ruolo del gas di assistenza

Il gas di assistenza è essenziale nel taglio laser e svolge alcune funzioni:

• Rimozione della scoria: Soffia via le parti fuse o vaporizzate, mantenendo il taglio pulito.
• Raffreddamento: Raffredda l'area di taglio e la testa laser, evitando deformazioni o danni.
• Reazione chimica: L'ossigeno, ad esempio, reagisce con il materiale per aumentare la velocità di taglio. L'azoto, invece, previene l'ossidazione per un bordo più pulito.

2. Componenti chiave

(1) Il generatore laser

Il generatore laser crea il fascio ad alta energia necessario per il taglio.

Esistono tre tipi comuni: laser a fibra, laser CO₂ e laser YAG a stato solido.

I laser a fibra, con una lunghezza d'onda di circa 1,06 micron, sono efficienti e ideali per tagliare metalli come acciaio al carbonio, acciaio inox, alluminio e rame. Sono la scelta principale per il lavoro industriale sui metalli, con macchine come la Macchina da taglio laser a fibra con tavolo singolo che guidano il settore.

I laser CO₂, a circa 10,6 micron, sono più adatti per materiali non metallici.

I laser YAG lavorano anch'essi a circa 1,06 micron e possono gestire metalli più spessi, ma sono più costosi e durano meno. All'interno dell'unità laser si trovano la sorgente di pompaggio, la fibra attiva, le reticelle riflettenti, i combinatori di fasci, i rimuovitori di rivestimento e i punti di giunzione, tutti lavorando insieme per un laser stabile e di qualità.

(2) Sistema ottico

Dopo la generazione, il laser viaggia verso la testa di taglio attraverso il sistema ottico.

Questo sistema utilizza specchi collimatori, specchi riflettenti e lenti di messa a fuoco per allineare e focalizzare il fascio.

La lente di messa a fuoco restringe il fascio in un punto minuscolo, aumentando la densità di energia per un calore intenso e localizzato. Fattori come trasmittanza, riflettività, lunghezza focale e resistenza al calore influenzano la qualità e l'affidabilità del taglio.

Le lenti protettive all'interno della testa di taglio tengono lontani schizzi e detriti dalle ottiche delicate, aiutando la macchina a durare più a lungo.

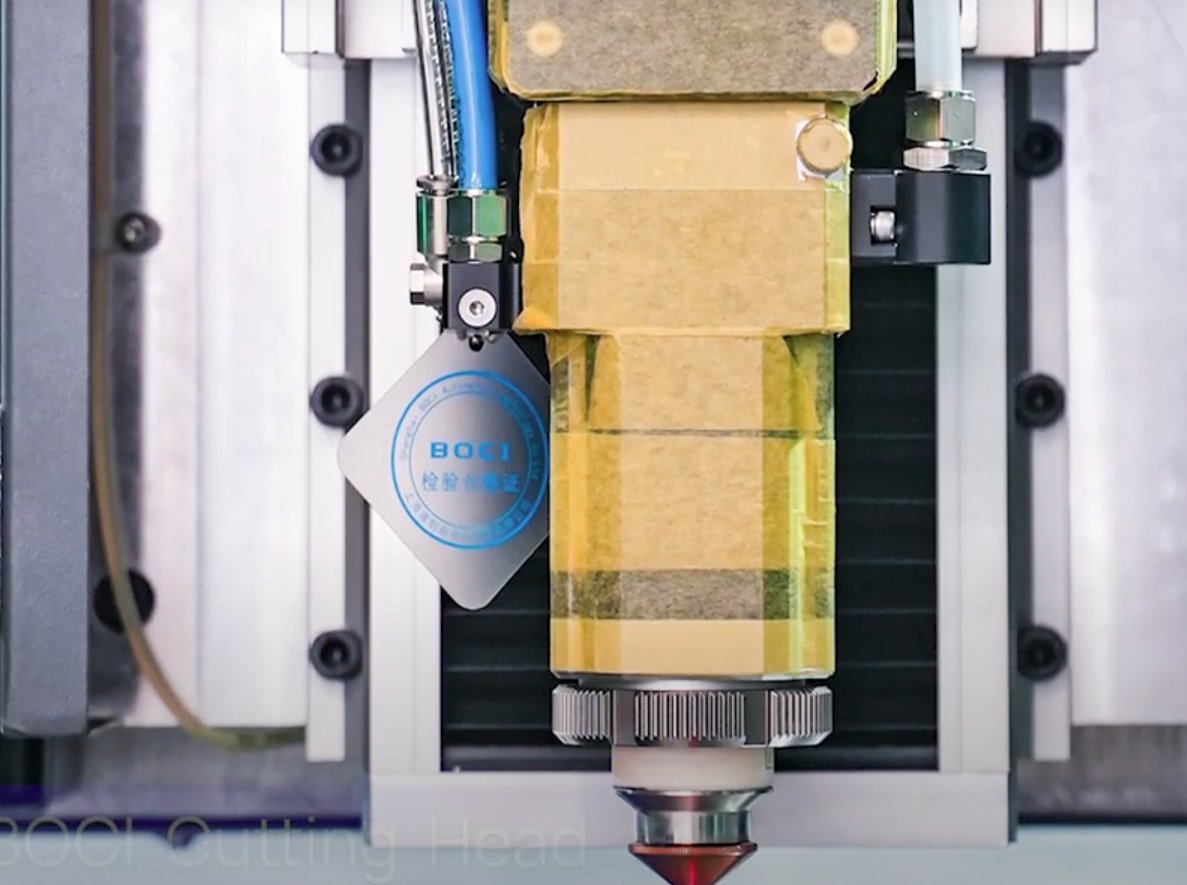

(3) Testa di taglio

La testa di taglio è dove avviene l'azione. Contiene le ottiche, la lente di messa a fuoco, l'ugello, il sensore capacitivo di altezza e il vetro protettivo.

L'ugello canalizza il laser e dirige il gas di assistenza per soffiare via il metallo fuso, mantenendo la giunzione pulita.

Il sensore capacitivo di altezza monitora il gap tra l'ugello e il materiale, regolando automaticamente la messa a fuoco. Questo mantiene il punto laser esattamente dove dovrebbe essere, anche su superfici irregolari.

(4) Sistema di controllo del movimento

Il sistema di controllo del movimento include il controllore CNC, i motori, le guide e le parti di trasmissione. Insieme, muovono la testa di taglio con velocità e precisione.

Con dispositivi di feedback e controllo ad anello chiuso, il sistema segue il percorso corretto. Gestisce anche accelerazione, sincronizzazione multi-asse e interpolazione del percorso—tutti elementi cruciali per precisione e velocità.

(5) Sistema di raffreddamento

La maggior parte dei tagliatori laser utilizza un sistema di raffreddamento ad acqua a circuito chiuso. Pompe di circolazione muovono il refrigerante attraverso il generatore laser e le ottiche per mantenere la temperatura bassa.

Il sistema è dotato di pompe, tubi, serbatoi e sensori. Mantenere temperature stabili significa un'uscita laser affidabile e una maggiore durata dell'attrezzatura.

(6) Sistema di gas di assistenza

Si scelgono gas diversi in base al materiale e al lavoro. Ci sono gas di protezione e gas di taglio.

Il gas di protezione, spesso azoto, protegge le ottiche dai detriti. Il gas di taglio, come l'ossigeno per i metalli, aiuta la combustione per un taglio più veloce. L'azoto è usato anche per tagli puliti e senza ossidazione.

(7) Sensori

Questa categoria comprende sensori di posizione, sensori di temperatura e sensori di pressione. I sensori di posizione seguono il movimento e la posizione sia della piattaforma che della testa di taglio. Aiutano a mantenere tutto in movimento con precisione—nessuna sorpresa. I sensori di temperatura intervengono per monitorare sia il laser che l'acqua di raffreddamento. Se qualcosa inizia a surriscaldarsi, questi sensori lo rilevano prima che diventi un vero problema. I sensori di pressione, invece, si occupano del sistema di assistenza a gas. Aiutano a mantenere stabilità e sicurezza durante il processo di taglio.

3. Concetti fondamentali

(1) Tipi di operazione

1) Taglio vettoriale

Il taglio laser vettoriale utilizza un raggio laser ad alta potenza e bassa velocità che segue percorsi vettoriali pre-progettati. Il raggio riscalda aree specifiche del materiale fino a farle fondere o vaporizzare, creando tagli completi e precisi.

Questo metodo funziona bene per lavori che richiedono il taglio completo dei materiali, come componenti strutturali, parti o telai. Di solito si ottengono bordi puliti e lisci e contorni netti, ed è spesso più veloce dell'incisione.

Si utilizzano comunemente i formati di file vettoriali AI e DXF per questi contorni bidimensionali.

2) Incisione raster

L'incisione raster è un po' diversa. Qui, la testa del laser scansiona il materiale riga per riga, seguendo un'immagine bitmap.

Utilizza bassa potenza e alta velocità per incidere motivi o testo sulla superficie, creando un effetto di bassorilievo. L'intensità del laser varia in base ai valori di scala di grigi dell'immagine, permettendo di ottenere molti dettagli e diverse sfumature.

Questa tecnica compare spesso nella segnaletica, nella decorazione artistica e nell’incisione fotografica. Per l’incisione raster, i formati bitmap JPG e PNG sono standard.

Il taglio vettoriale richiede una potenza laser più alta e velocità più basse affinché il materiale venga tagliato completamente. Devi regolare attentamente il punto focale se vuoi ottenere quei bordi puliti.

Al contrario, l’incisione raster utilizza generalmente una potenza inferiore e velocità più elevate, incidendo la superficie attraverso scansioni multiple. La messa a fuoco può essere leggermente spostata per creare diversi effetti di texture.

(2) Parametri chiave e loro impatto

1) Potenza del laser

La potenza del laser è al centro del taglio laser. Determina quanta energia il raggio laser eroga ogni secondo.

La potenza stabilisce il limite massimo di spessore che puoi tagliare. Più potenza significa poter attraversare materiali più spessi—pensa a quanto più sforzo serve per tagliare una lastra di acciaio al carbonio da 20 mm rispetto a un sottile foglio di acciaio inox da 1 mm.

Per qualsiasi spessore dato, aumentare la potenza ti permette di velocizzare il taglio. Puoi muoverti più rapidamente e ottenere comunque un bordo pulito, il che è ottimo per la produttività.

Ma aumentare troppo la potenza non è sempre intelligente. I fogli sottili non richiedono molta energia, e troppa potenza finisce per fondere il materiale troppo ampiamente, rovinare i bordi e lasciare scorie ostinate sul retro. È un equilibrio—abbinare la potenza al materiale e allo spessore è davvero importante per ottenere il risultato giusto.

Ecco una tabella che mostra il tipo di potenza necessaria per diversi metalli:

2) Velocità di taglio

La velocità di taglio è fondamentalmente la rapidità con cui la testa del laser si muove lungo il suo percorso. Questa velocità controlla per quanto tempo il laser colpisce ogni punto del materiale.

Se imposti la velocità troppo bassa, il laser scarica troppa energia su ogni area. Questo porta al "surriscaldamento", che significa semplicemente che il taglio diventa più largo, i bordi si fondono male e la superficie diventa ruvida.

Vedrai anche molta scoria accumularsi sul fondo del taglio. Non è l’ideale.

Ma se vai troppo veloce, il laser non ha abbastanza tempo per fare il suo lavoro. A volte non riesce a tagliare completamente, oppure il taglio si interrompe e diventa irregolare—specialmente verso la fine.

È fondamentale abbinare attentamente la velocità di taglio alla potenza del laser. Data una potenza fissa, esiste un intervallo di velocità ottimale. All’interno di questo intervallo, puoi ottenere tagli stretti, lisci e quasi privi di scorie.

Prendiamo l'acciaio inossidabile, per esempio:

Per esplorare le specifiche delle attrezzature che possono migliorare le tue operazioni, puoi scaricare il nostro Brochure.

3) Posizione focale

La posizione focale riguarda dove il raggio laser si concentra effettivamente rispetto alla superficie del pezzo.

Quando cambi la dimensione del punto laser, finisci per controllare la densità di potenza—cioè quanta potenza colpisce ogni parte del materiale.

Questo dettaglio fa una grande differenza su quanto pulito o preciso risulti il tuo taglio.

4. Tipi principali di laser

Nella produzione moderna, scegliere la giusta tecnologia laser influenza davvero quanto sarà efficiente e precisa la tua lavorazione. Inoltre, determina quali materiali puoi effettivamente lavorare. Se vuoi ottenere ottimi risultati, devi capire le basi e le particolarità dei diversi generatori laser. È semplicemente la realtà di ottimizzare il processo produttivo. Vuoi approfondire? il nostro Tipi di macchine da taglio laser tratta questo argomento in modo più dettagliato. Vediamo tre dei tipi più comuni: laser CO2, laser a fibra e laser a diodo.

(1) Laser CO2

I laser CO2 utilizzano una miscela di anidride carbonica, azoto ed elio come mezzo di emissione. Fanno parte della famiglia dei laser a gas.

La lunghezza d’onda tipica è di 10,6 micrometri. Questo li rende particolarmente adatti a interagire con materiali non metallici.

Onestamente, non sorprende che si ricorra ai laser CO2 quando si lavora con legno, plastica o vetro. Gestiscono i non metalli meglio della maggior parte delle alternative.

(2) Laser a fibra

Output umanizzato

Copia

I laser a fibra sono laser allo stato solido che utilizzano un mezzo di guadagno in fibra ottica. Di solito operano a una lunghezza d’onda di circa 1,064 micrometri. Questa lunghezza d’onda funziona molto bene per la lavorazione dei metalli. I laser a fibra hanno un’elevata densità di potenza e un’ottima qualità del fascio, quindi sono una scelta eccellente nella fabbricazione di metalli. Se devi lavorare sia lamiera che tubi, un Macchina da taglio laser a fibra dual-use offre un’impressionante versatilità.

(3) Laser a diodo

I laser a diodo utilizzano materiali semiconduttori. Sono piuttosto compatti, leggeri e non richiedono molta energia.

Grazie a queste caratteristiche, li troverai spesso in dispositivi portatili o miniaturizzati. La loro lunghezza d’onda? Di solito si colloca tra 800 e 980 nanometri, che è in realtà un intervallo piuttosto ampio.

III. Guida operativa

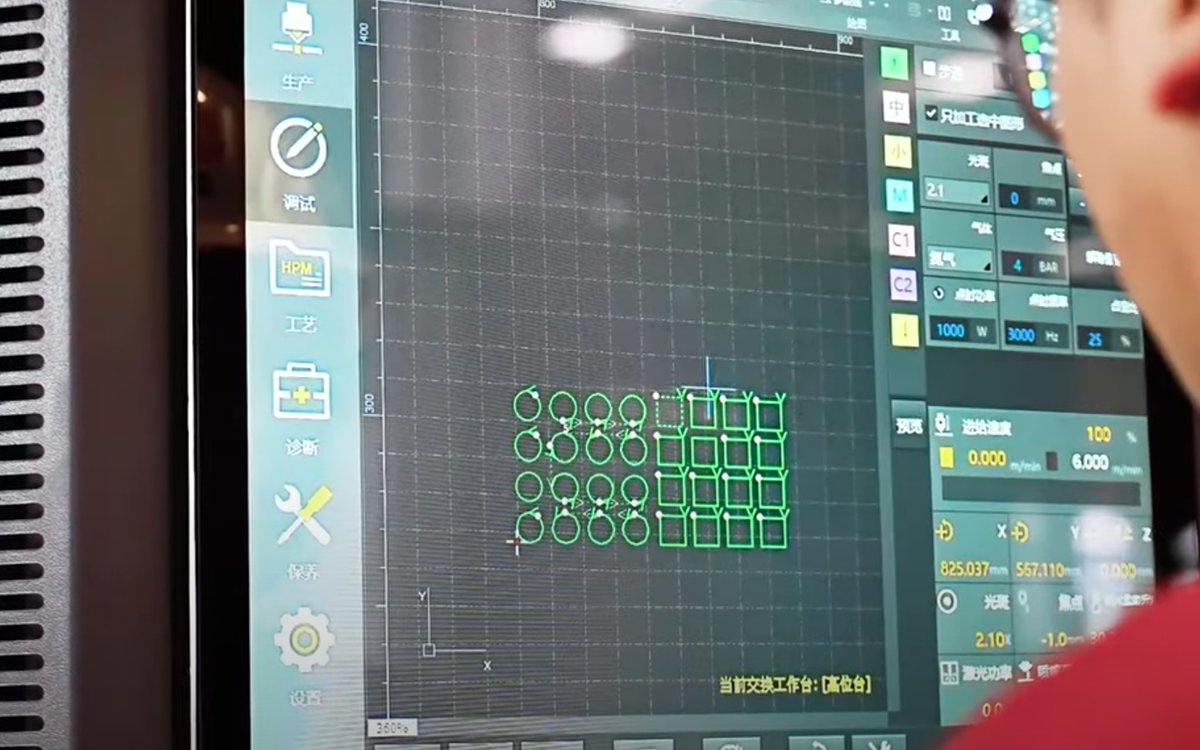

1. Progettazione e Preparazione del File

Creare il file giusto è onestamente il primo grande passo quando si avvia il processo di produzione. Il tipo di file che scegli influenza davvero ciò che il laser può fare.

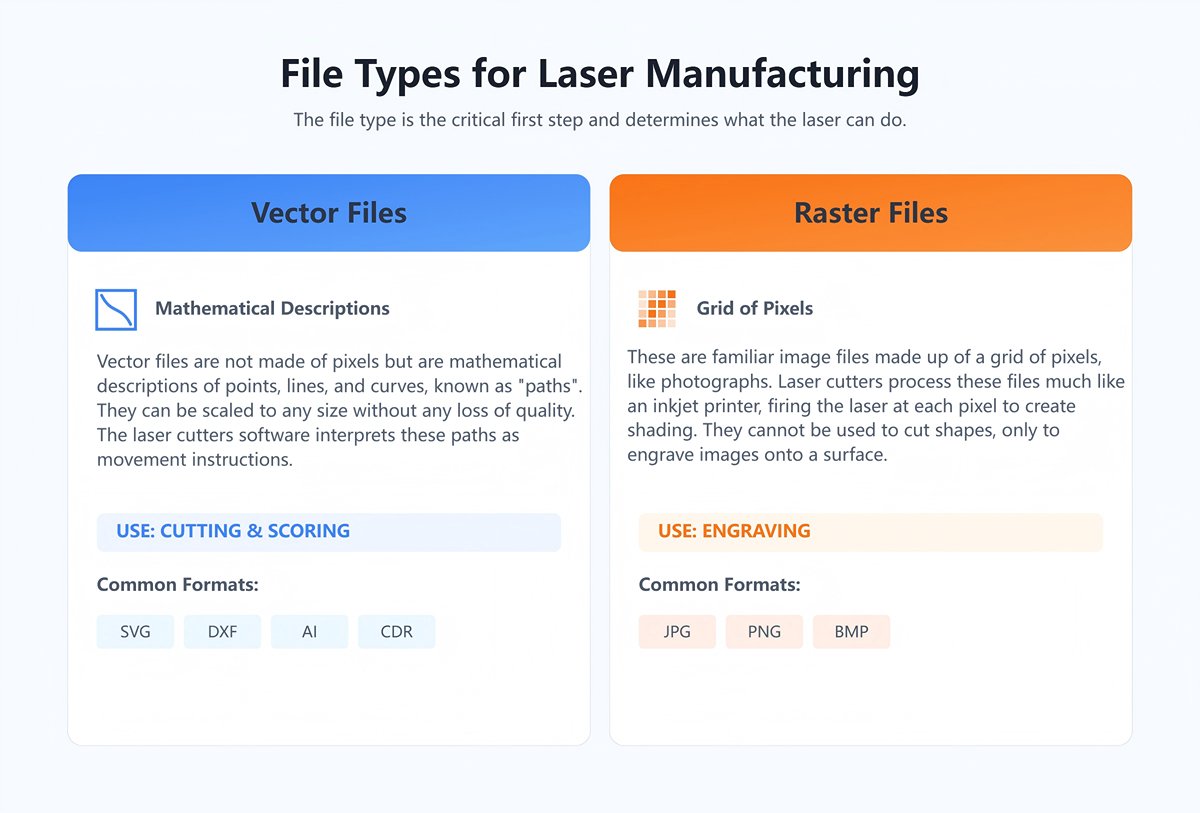

I file di solito rientrano in una delle due categorie:

(1) File vettoriali

I file vettoriali non sono composti da pixel. Sono descritti da punti, linee e curve matematiche—fondamentalmente, "percorsi". Poiché si basano su formule, puoi ridimensionare la grafica vettoriale senza alcuna perdita di qualità. Il software del taglio laser legge questi percorsi come istruzioni di movimento.

Ti imbatterai in formati vettoriali comuni come SVG (Scalable Vector Graphics), DXF (Drawing Exchange Format), AI (Adobe Illustrator) e CDR (CorelDRAW). Questi vengono utilizzati sia per il taglio che per l’incisione.

(2) File raster

I file raster sono i formati di immagine classici, composti da una griglia di minuscoli pixel—pensa alle fotografie. JPG, PNG e BMP sono tutti esempi. Quando un laser cutter lavora con questi file, agisce un po’ come una stampante a getto d’inchiostro, muovendosi avanti e indietro mentre attiva il laser su ogni pixel per creare diverse sfumature.

Le persone usano i file raster per l’incisione. Non puoi usarli per tagliare forme; servono solo a incidere l’immagine sulla superficie del materiale.

1) Disegno e Progettazione CAD

Si inizia creando le specifiche, le forme e i modelli delle parti nel software CAD. Si tratta di ottenere i dettagli giusti fin dall’inizio.

2) Generazione del Programma CAM

Successivamente, importa il tuo modello CAD in un software CAM come Mastercam o PowerMill. Il programma trasforma il tuo progetto in istruzioni per la macchina—di solito G-code.

Questo codice indica al laser cutter esattamente come muoversi. Ogni piccolo passaggio è importante se vuoi che il pezzo finito corrisponda al tuo progetto.

Alcune cose da ricordare quando prepari i tuoi file:

• Converti tutto il testo in tracciati. Se salti questo passaggio, il laser CNC potrebbe interpretare male i tuoi font.
• Controlla che ogni percorso sia chiuso. Se ne lasci qualcuno aperto, il laser potrebbe fermarsi e lasciare spazi indesiderati.
• Mantieni puliti i tuoi file di progetto. Includi solo i percorsi che devi tagliare e le eventuali note essenziali.
• Assicurati di scalare tutto correttamente. Scala sbagliata? Le tue parti probabilmente non si adatteranno o non funzioneranno correttamente.
• Verifica il formato del file e assicurati che sia corretto. La maggior parte delle macchine richiede G-code o DXF. Controlla sempre che il file sia completo—percorsi utensile mancanti possono rovinare un intero lavoro.

2. Preparazione e Selezione del Materiale

Scegli il materiale giusto per il tuo lavoro. Assicurati che sia compatibile con la tua macchina da taglio laser.

Ecco alcune opzioni comuni:

• Metalli: acciaio inossidabile, acciaio al carbonio, alluminio, rame, ottone e altri.
• Non metalli: legno, acrilico, plastiche, pelle, carta e tessuti.
• Materiali speciali: vetro, ceramica e gomma. Questi richiedono impostazioni laser specifiche.

Se lavori con il metallo, i laser cutter a fibra di solito funzionano meglio. Per i materiali non metallici, i laser cutter CO2 sono la scelta ideale.

Ricontrolla lo spessore, la dimensione e la planarità del tuo materiale. Se non corrisponde a ciò che la tua macchina può gestire, rischi di danneggiare l’attrezzatura.

Dopo aver scelto il materiale, osservalo attentamente prima di iniziare.

Assicurati che la superficie sia pulita. Rimuovi olio, polvere, distaccanti, sostanze appiccicose, vernice o qualsiasi altra cosa che possa compromettere i risultati o danneggiare la macchina.

Pensa anche a rivestimenti o pellicole protettive. Se una pellicola non è compatibile con la tua macchina, rimuovila. Alcuni rivestimenti—come lo strato di zinco sull’acciaio zincato—possono creare scorie anomale durante il taglio, quindi vale la pena decidere se lasciarli o meno.

Attenzione: Non utilizzare un taglio laser sui seguenti materiali:

3. Impostazioni di configurazione della macchina

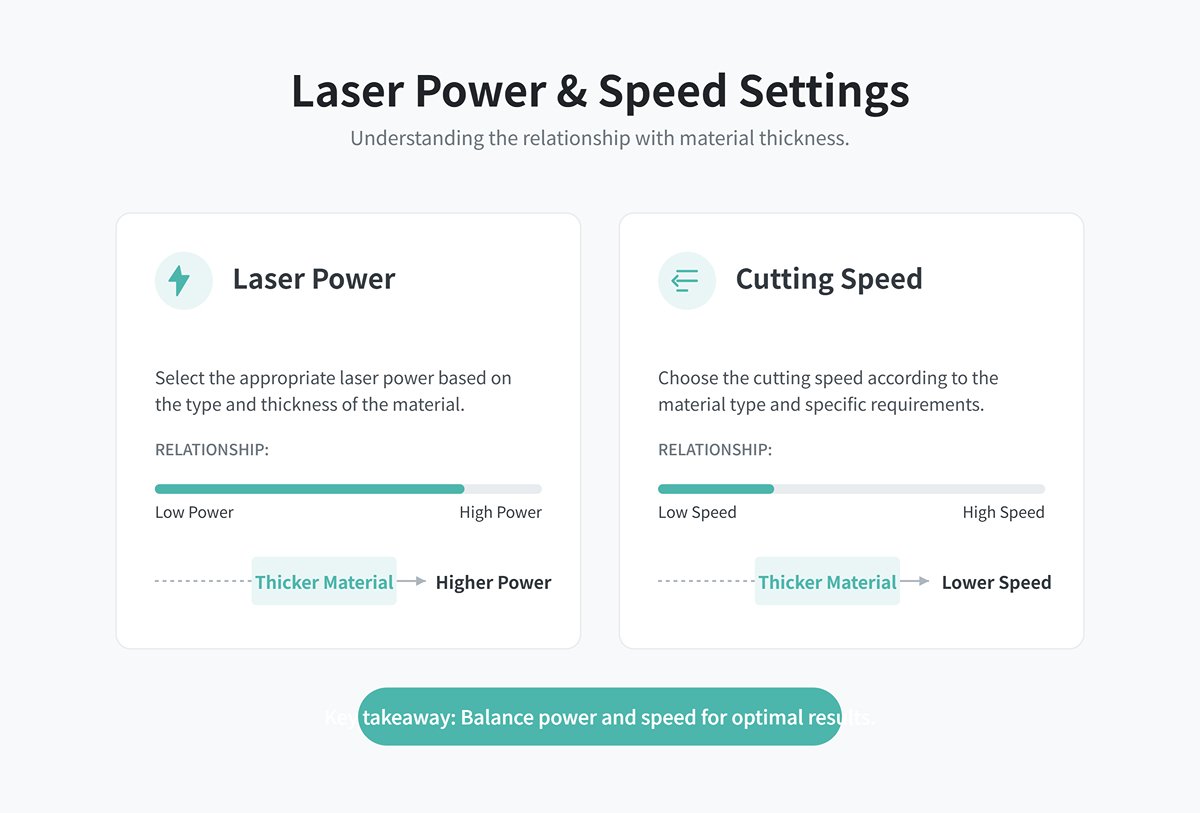

(1) Impostazioni di potenza e velocità

Potenza del laser: Scegli la potenza del laser in base sia al tipo di materiale sia al suo spessore. Materiali più spessi di solito richiedono più potenza, semplice e chiaro.

Velocità di taglio: Regola la velocità di taglio in base a ciò su cui stai lavorando e al tipo di taglio desiderato. I materiali più sottili possono essere tagliati a velocità più elevate, ma per pezzi più spessi è meglio rallentare.

(2) Lunghezza focale e allineamento

Regolazione della lunghezza focale: assicurati che il laser sia focalizzato esattamente sulla superficie del materiale. Questo piccolo dettaglio può fare una grande differenza nella qualità del taglio.

Allineamento del percorso di taglio: prova a utilizzare strumenti o software di allineamento per assicurarti che la testa del laser sia perfettamente allineata con il percorso scelto. Questo aiuta molto a mantenere la precisione.

4. Test e Anteprima

Prima di passare alla produzione su larga scala, è consigliabile eseguire un taglio di prova su un materiale identico al pezzo finale.

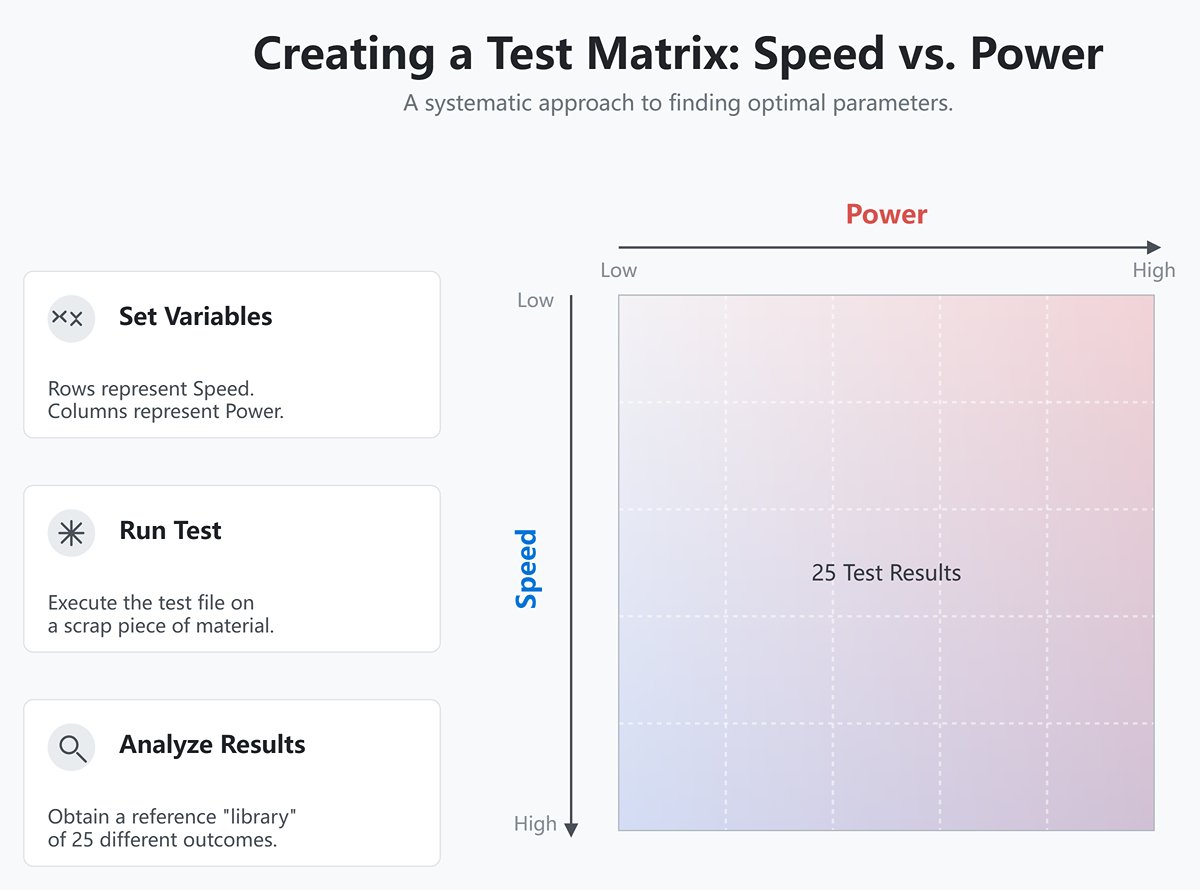

(1) Scopo del Taglio di Prova

Si esegue un taglio di prova per verificare se la potenza del laser, la velocità di taglio e le impostazioni della lunghezza focale funzionano effettivamente. È un modo per assicurarsi che la qualità del taglio corrisponda alle esigenze.

Se qualcosa non è perfetto, puoi regolare le impostazioni in base a ciò che osservi nel test. In questo modo hai le migliori possibilità di ottenere un risultato finale ottimale.

(2) Criteri di ispezione

Una volta terminato il taglio di prova, controlla questi aspetti fondamentali:

5. Avvio e Monitoraggio del Processo di Taglio

Dopo aver completato i passaggi precedenti, è il momento di passare alla fase di taglio vera e propria.

Verifica che il percorso di taglio sia impostato, che tutti i controlli di sicurezza siano stati effettuati e che i materiali siano caricati e centrati. Ora, recati al pannello di controllo della macchina e preparati per iniziare il taglio.

I passaggi per avviare una macchina da taglio laser sono i seguenti:

(1) Sequenza di avvio

Prendi il manuale dell’attrezzatura o le procedure standard e accendi il dispositivo. Per prima cosa, attiva il sistema di raffreddamento. Poi, avvia il laser e i sistemi di controllo.

(2) Attivazione del Laser

Premi il pulsante di avvio per far partire la macchina da taglio laser. Il raggio laser viene emesso dalla testa di taglio, messo a fuoco dalle lenti e colpisce la superficie del materiale per iniziare il taglio.

(3) Attivazione del sistema di controllo

Accendi il sistema di controllo. Gestirà automaticamente la potenza di uscita del laser, la velocità di taglio e altre impostazioni, seguendo le istruzioni programmate.

(4) Avvio del Sistema di Azionamento

Imposta l’interruttore di selezione dell’azionamento su “Run”. Premi sia il pulsante di alimentazione dell’azionamento che il pulsante di reset.

(5) Operazione di homing

Azzerare gli assi della macchina. Premi i pulsanti “Axis Home” e “Cycle Start”.

(6) Conferma di sicurezza

Verifica che i tappetini di sicurezza funzionino correttamente. Installa barriere di sicurezza per tenere persone e oggetti lontani dal ponte mobile.

(7) Caricamento del Programma

Carica il pezzo sul tavolo e fissalo. Seleziona il programma che desideri eseguire.

(8) Prova a vuoto

Premi “Dry Run”, poi “Cycle Start” per testare i nuovi programmi. Questo passaggio aiuta a individuare errori gravi prima di iniziare la produzione reale.

(9) Avvia la macchina

Controlla attentamente le impostazioni. Quando sei pronto, premi il pulsante “Start” per avviare il taglio laser.

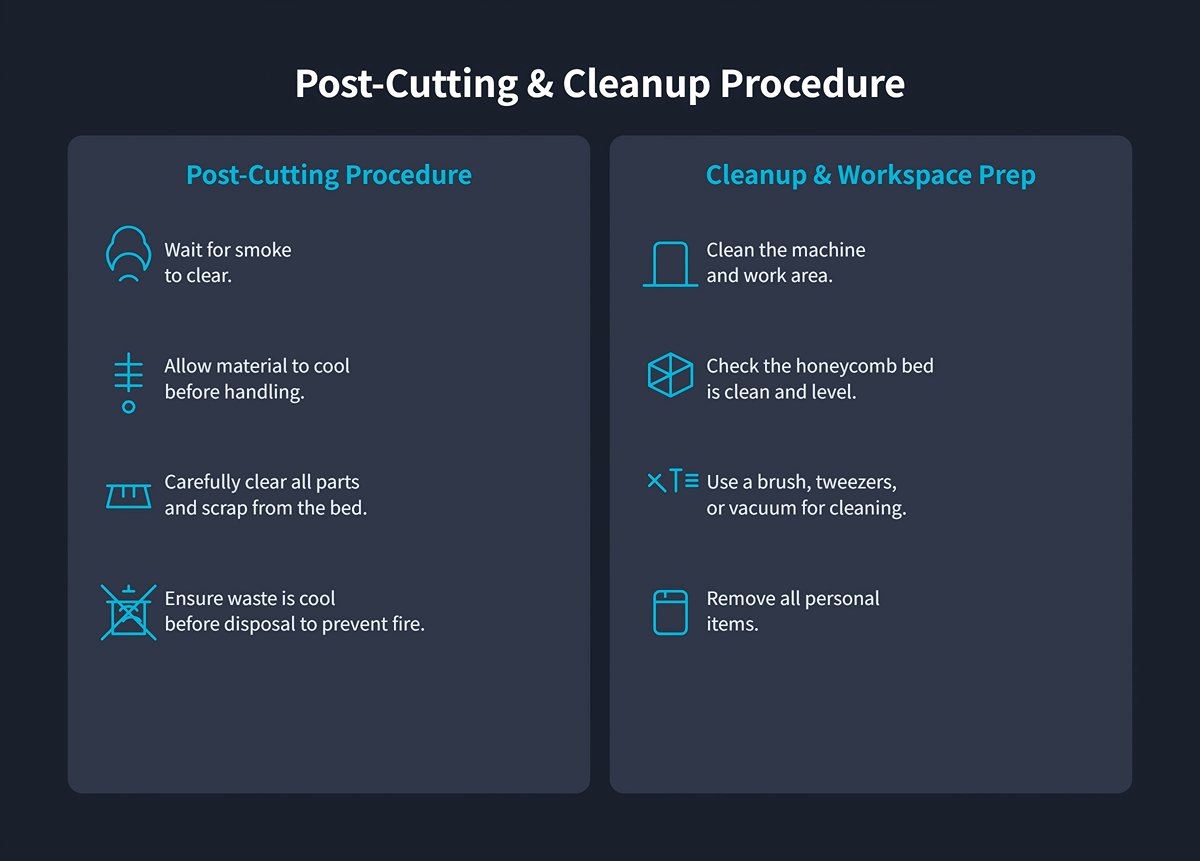

Attendi che il fumo si diradi prima di aprire il coperchio. Lascia raffreddare il materiale per evitare il rischio di ustioni.

Pulisci con cura le parti tagliate e gli scarti dal piano di lavoro. Assicurati che eventuali residui si siano raffreddati completamente: nessuno vuole un incendio.

Sbava o leviga eventuali spigoli taglienti sui pezzi finiti. Non è solo una questione estetica; riguarda anche la sicurezza.

Dopo aver scaricato, riordina la macchina e l’area di lavoro. Spazzola, usa pinzette o aspira i detriti e verifica che il piano a nido d’ape resti pulito e uniforme.

Non dimenticare i tuoi effetti personali prima di andare via. Uno spazio di lavoro ordinato facilita il lavoro di chi viene dopo di te.

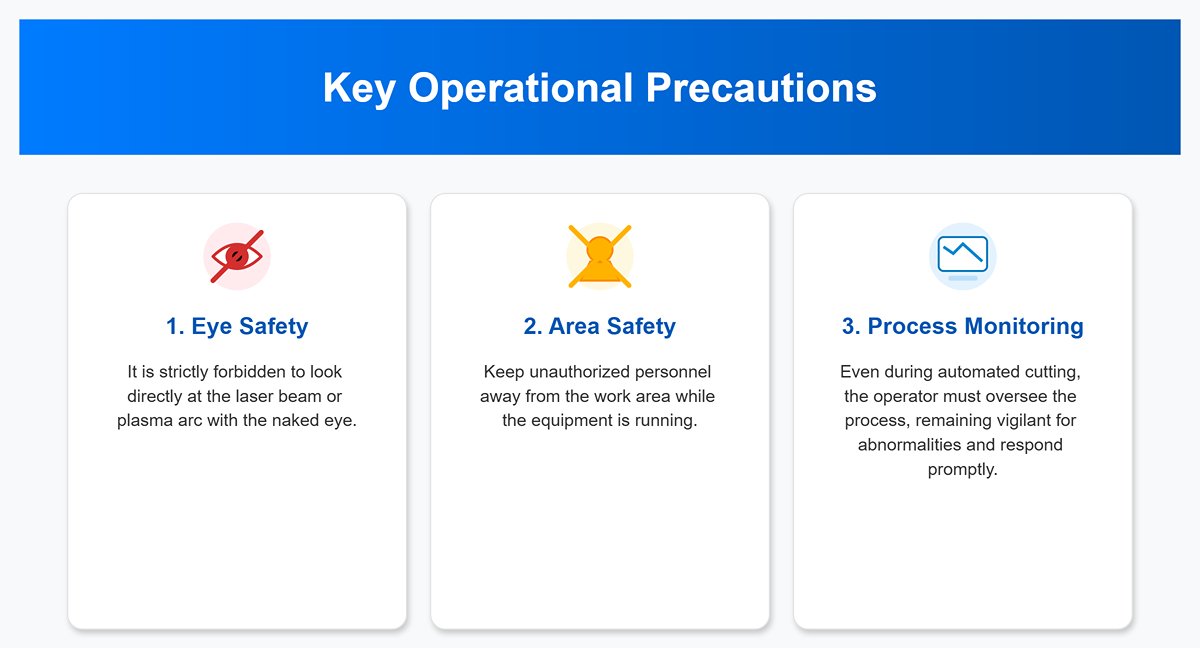

IV. Questioni di sicurezza

1. Consapevolezza dei tre principali rischi mortali

(1) Lesioni oculari

Il taglio laser utilizza un raggio estremamente potente. Alcune lunghezze d’onda possono effettivamente penetrare nei tessuti oculari e causare danni irreversibili alla retina.

Questo può portare alla cecità. Anche un’esposizione breve potrebbe avere gravi conseguenze.

(2) Pericolo di incendio

Il taglio laser genera molto calore. Può fondere o persino vaporizzare i materiali.

Tutta quell’energia potrebbe innescare incendi, soprattutto quando si tagliano materiali infiammabili o si lavora vicino a sostanze combustibili.

(3) Gas tossici

Quando si tagliano materiali come PVC o policarbonato ad alte temperature, si possono rilasciare gas o fumi tossici. Sostanze come cloruro di idrogeno, monossido di carbonio o diossine possono liberarsi nell’aria.

Questi gas rappresentano gravi rischi per la salute di chi opera la macchina.

Per una panoramica più completa dei potenziali rischi e delle strategie di mitigazione, si consiglia Comprendere gli effetti collaterali delle macchine da taglio laser.

2. Procedure di sicurezza obbligatorie

(1) Dispositivi di protezione individuale

Un normale paio di occhiali protettivi offre praticamente nessuna protezione contro i laser. Un set completo di Dispositivi di Protezione Individuale (DPI) rappresenta la tua prima — e più importante — barriera fisica contro il pericolo.

1）Occhiali di sicurezza professionali per laser

Sono il vero pilastro dei tuoi DPI. I danni agli occhi causati dai laser sono permanenti e irreversibili. Devi scegliere occhiali progettati per bloccare la specifica lunghezza d’onda del laser che stai utilizzando. Le lenti sono solitamente contrassegnate con l’intervallo di lunghezze d’onda che proteggono (valore OD).

Ad esempio, gli occhiali progettati per laser CO₂ (lunghezza d’onda 10.600 nm) offrono quasi nessuna protezione contro la radiazione dei laser a fibra (lunghezza d’onda 1.064 nm). Sebbene l’involucro completamente chiuso del laser blocchi la maggior parte della luce diretta e riflessa, indossare gli occhiali di sicurezza corretti è obbligatorio ogni volta che il coperchio viene aperto per manutenzione, calibrazione o emergenze.

2）Maschera di protezione respiratoria

I fumi generati durante il taglio laser non sono affatto vapore innocuo — sono aerosol contenenti particelle ultrafini (PM2.5) e sostanze chimiche pericolose. Il taglio del legno produce catrame, mentre il taglio dell’acrilico rilascia gas irritanti.

Per questo motivo, si raccomanda vivamente un respiratore semimaschera dotato di filtro a carbone attivo. Assorbe efficacemente i composti organici volatili (VOC) e filtra le particelle microscopiche, fornendo una protezione reale per la salute respiratoria.

3）Guanti protettivi

Le tue mani sono esposte a tre rischi principali: ustioni, tagli ed esposizione chimica.

• Guanti da lavoro in pelle: Ideali quando si maneggiano materiali appena tagliati ancora caldi o pezzi di metallo con bordi taglienti; offrono un’eccellente resistenza al calore e al taglio.
• Guanti in nitrile o lattice: Ideali per pulire le lenti o maneggiare materiali rivestiti chimicamente, prevenendo sia il contatto della pelle con sostanze nocive sia la contaminazione dei componenti ottici.

(2) Controlli di sicurezza delle attrezzature e dell’ambiente

Prima di ogni avvio, dedica qualche momento a un’accurata ispezione di sicurezza.

1）Pulsanti di arresto di emergenza:

Assicurati che tutti i pulsanti di arresto di emergenza siano accessibili e funzionino correttamente. Non saltare questo passaggio — se anche solo un pulsante è difettoso, riparalo prima di fare qualsiasi altra cosa.

Protezioni di sicurezza:

Verifica che ogni protezione, barriera fotoelettrica e porta interbloccata sia al suo posto e funzioni correttamente. Non utilizzare mai l’attrezzatura se anche solo una protezione è compromessa.

2）Sistemi di ventilazione e aspirazione:

Assicurati che il sistema di aspirazione funzioni correttamente. Il taglio genera fumi e polveri pericolose, quindi una buona ventilazione è essenziale.

3）Pulizia dell’area di lavoro:

Mantieni l’area intorno all’attrezzatura pulita e ordinata. Rimuovi disordine, materiali infiammabili e qualsiasi olio versato per ridurre il rischio di incendio.

(3) Precauzioni Operative Chiave

1）Non guardare mai direttamente la fonte di calore: In nessun caso si deve guardare direttamente un raggio laser o un arco al plasma. Seriamente—mai.

2）Mantieni una distanza di sicurezza: Quando la macchina è in funzione, tieni il personale non autorizzato ben lontano dall’area di lavoro.

3）Monitora il processo di taglio: Anche con il taglio completamente automatizzato, l’operatore deve osservare da una distanza di sicurezza. Rimani vigile per anomalie come collisioni, incendi o tagli di scarsa qualità, e sii pronto ad agire immediatamente se si verifica un problema.

(4) Prevenzione Incendi Prima dell’Accensione: Creare uno Spazio di Lavoro Sicuro e un Piano di Emergenza

L’incendio è il pericolo più comune nel taglio laser, soprattutto quando si lavora con materiali infiammabili come legno o acrilico. Un ambiente di prevenzione incendi ben studiato e un piano di risposta alle emergenze sono fondamentali per lavorare con tranquillità.

Un sistema di ventilazione efficiente è fondamentale per la sicurezza—deve catturare rapidamente i fumi ed espellerli lontano.

1）Cattura (Sistema di Aspirazione):

Assicurati che il ventilatore di scarico integrato della macchina sia abbastanza potente e funzioni correttamente. Per operazioni ad alta potenza o di lunga durata, considera l’aggiunta di un ventilatore in linea lungo il condotto di scarico per aumentare il flusso d’aria, mantenere la pressione negativa intorno alla zona di taglio e impedire la fuoriuscita di fumi.

2）Espulsione (Uscita di Scarico):

Mantieni il condotto di scarico il più corto e diritto possibile, riducendo al minimo le curve, poiché ogni curva aumenta significativamente la resistenza al flusso d’aria e riduce l’efficienza.

Lo sbocco di scarico deve ventilare direttamente all’esterno e essere posizionato lontano da porte, finestre o qualsiasi altra presa d’aria che possa riportare i fumi all’interno. Sigilla completamente tutte le giunzioni del condotto con nastro di alluminio o morsetti per prevenire perdite pericolose.

(5) Scelta, Posizionamento e Uso degli Estintori

Un estintore a CO₂ è l’unica scelta corretta per un’area di lavoro con taglio laser. Estingue efficacemente incendi di materiali solidi ed elettrici spostando l’ossigeno e raffreddando rapidamente le fiamme, senza lasciare residui corrosivi o difficili da pulire.

Al contrario, la polvere di un estintore a polvere chimica penetrerà in ogni fessura della macchina, causando gravi danni secondari a ottiche, guide e componenti elettronici.

Posiziona l’estintore a portata di mano della macchina ma anche vicino all’uscita di emergenza, in modo da poterlo afferrare immediatamente in caso di crisi.

Se noti fiamme persistenti (non solo scintille momentanee), premi immediatamente il pulsante di arresto di emergenza, quindi punta l’ugello dell’estintore alla base del fuoco e scarica a brevi getti.

3. Materiali Vietati al Taglio

Ⅴ. Problemi comuni e soluzioni

1. Il taglio non penetra o non taglia completamente

Questo è l’ostacolo più comune affrontato dai principianti. La causa principale spesso non è che la macchina "manca di potenza", ma che l’energia del laser non viene trasmessa al punto target in modo efficiente e preciso.

Ecco come affrontarlo:

(1) Controllare la messa a fuoco

Questo è il sospetto numero uno: anche una leggera deviazione nella distanza focale può far calare drasticamente la densità di energia del laser. Una messa a fuoco disallineata trasforma un letale “ago di energia” in un delicato “soffiatore di calore”, causando spesso tagli falliti.

Utilizzare immediatamente il blocco di calibrazione della messa a fuoco o la funzione di autofocus per eseguire una ricalibrazione precisa della messa a fuoco. Per materiali più spessi, una regola comune è impostare il punto focale a circa un terzo dello spessore del materiale per ottenere pareti di taglio più dritte.

(2) Ispezionare il percorso ottico

Pulire efficacemente equivale ad avere potenza extra gratuita. Il raggio laser viaggia dal tubo al materiale attraverso tre specchi e una lente di messa a fuoco. Anche una minima quantità di fumo, olio o residui lungo questo percorso agisce come occhiali da sole—assorbendo e diffondendo preziosa energia laser.

Con l’alimentazione completamente spenta, utilizzare un detergente dedicato per lenti e panni ottici senza pelucchi, seguendo le istruzioni del produttore, per pulire delicatamente ciascuno dei tre specchi e la lente di messa a fuoco (notando la loro corretta orientazione). Una pulizia accurata spesso offre risultati migliori di un aumento di potenza del 10%.

(3) Regolare finemente potenza e velocità

Se la messa a fuoco e il percorso ottico sono entrambi in condizioni ottimali, il problema potrebbe risiedere nei parametri.

Utilizzando le impostazioni attuali come punto di partenza, prova a ridurre la velocità del 10% o ad aumentare la potenza del 5%. Evita modifiche drastiche. Per materiali più spessi di 6 mm, invece di cercare un taglio in un solo passaggio con alta potenza e bassa velocità (che spesso porta a bruciature e pareti inclinate), opta per una potenza inferiore, una velocità più alta e 2–3 passaggi. Questo spesso produce tagli più puliti e diritti.

(4) Controlla la planarità del materiale

Un foglio di compensato che sembra piatto può in realtà avere una leggera curvatura al centro. Ciò significa che la distanza focale effettiva può cambiare mentre la testa laser si muove, con le sezioni rialzate che vanno fuori fuoco e non riescono a tagliare completamente.

Premi delicatamente al centro del materiale per assicurarti che aderisca perfettamente al piano di lavoro. Usa spilli a nido d’ape, morsetti o magneti per fissare saldamente sia i bordi che il centro.

2. Bordi carbonizzati o bruciati

Uno dei fascini del legno tagliato al laser sono i bordi dal colore caldo e caramellato. Se ottieni bordi neri come il carbone, è un chiaro segno che il calore è rimasto troppo a lungo nel taglio, causando una bruciatura eccessiva.

Ecco come risolvere il problema:

(1) Abilita e potenzia l’assistenza d’aria

L’assistenza d’aria è fondamentale per il raffreddamento e la prevenzione degli incendi — non è affatto opzionale. Un flusso d’aria forte e concentrato è la tua prima linea di difesa contro la carbonizzazione. Soffia via istantaneamente gas infiammabili e calore mentre si formano, raffreddando rapidamente il taglio e sopprimendo attivamente le fiamme.

Assicurati che la pompa d’aria sia accesa e impostata su una pressione adeguata. Controlla che l’ugello sia pulito e posizionalo il più vicino possibile alla superficie del materiale (in genere 2–5 mm) per massimizzare la pressione dell’aria sul taglio.

(2) Ottimizza l’equilibrio tra velocità e potenza

Pur garantendo una penetrazione completa, punta a far “colpire e scappare” il laser, minimizzando l’accumulo eccessivo di calore.

Prova ad aumentare significativamente la velocità di taglio aumentando proporzionalmente la potenza per trovare un nuovo punto di equilibrio.

(3) Pulisci il piano a nido d’ape

Con il tempo, la parte inferiore di un piano a nido d’ape accumula spessi depositi di catrame e resina. Quando il laser perfora il materiale, può incendiare questi residui, producendo fumo che macchia il lato inferiore e i bordi del taglio.

Rimuovi regolarmente il piano a nido d’ape e immergilo e strofinalo con un detergente forte (come uno per forni) fino a riportarlo alla finitura metallica originale.

(4) Usa il nastro adesivo di mascheratura

Questo è un consiglio semplice ma estremamente efficace da professionista.

Prima di tagliare, applica uno strato uniforme di nastro da pittore sulla superficie del materiale — specialmente su legno e compensato. Il nastro assorbe la maggior parte del fumo e del calore dall’alto verso il basso. Una volta terminato il taglio, rimuovilo per rivelare una superficie sorprendentemente pulita con bordi visibilmente migliorati.

3. Incisioni sfocate o grafiche disallineate

Un pezzo splendidamente inciso si definisce da dettagli nitidi e contorni precisi. Quando il risultato mostra sfocature, immagini fantasma o linee disallineate, di solito si tratta di problemi di precisione meccanica o impostazioni configurate in modo errato.

Ecco la tua lista di controllo per la risoluzione dei problemi:

(1) Rifocalizza

La nitidezza nell’incisione, come nel taglio, dipende da un fuoco preciso. Un punto grande e fuori fuoco non potrà mai rendere dettagli nitidi. Azione: per i lavori di incisione, ricalibra il fuoco.

(2) Controlla la tensione delle cinghie

Le immagini fantasma e il disallineamento spesso derivano dalle cinghie di trasmissione degli assi X e Y. Cinghie allentate creano “gioco” quando la testa cambia direzione rapidamente, causando immagini fantasma; cinghie troppo tese aumentano il carico del motore, provocando possibili perdite di passo e disallineamento.

Pizzica leggermente la cinghia; dovrebbe produrre un basso “twang” simile a una chitarra — tesa ma non eccessivamente. Regola la tensione secondo il manuale della tua macchina.

(3) Riduci l’accelerazione

Le impostazioni avanzate del tuo software hanno un parametro di “accelerazione”. Un’accelerazione elevata può causare overshoot e vibrazioni nei movimenti di incisione netti, arrotondando gli angoli e distorcendo le linee.

Nelle impostazioni della tua macchina, prova a ridurre l’accelerazione di incisione per entrambi gli assi X e Y del 20–30%.

(4) Pulisci e lubrifica le guide

Guide lineari polverose o asciutte aumentano la resistenza al movimento, causando lievi sobbalzi della testa — che si traducono in irregolari onde nell’incisione.

Pulisci tutte le guide con un panno privo di lanugine per rimuovere polvere e detriti, quindi applica uno strato sottile di lubrificante appropriato secondo le specifiche della tua macchina.

4. Matrice di test dei parametri

(1) Come creare e utilizzare una matrice di test dei parametri

1) Progetta il file della matrice:

In LightBurn o software simile, crea una griglia di più piccoli quadrati (ad esempio, 5×5). Accanto a ciascun quadrato, incidi le impostazioni corrispondenti (come "S:200 P:30") a bassa potenza per l’identificazione.

2) Imposta parametri variabili:

Lo scopo della matrice è testare sistematicamente le combinazioni delle due variabili chiave: Velocità e Potenza.

Fai in modo che ogni riga rappresenti una velocità fissa che aumenta dall’alto verso il basso, e ogni colonna rappresenti una potenza fissa che aumenta da sinistra a destra.

3) Esegui e analizza:

Esegui il file di test su un piccolo pezzo di materiale di scarto del tipo che intendi utilizzare. Al termine, avrai una “libreria” di riferimento con 25 risultati diversi.

Esempio di interpretazione di una semplice matrice di taglio per compensato da 3 mm:

Osserva attentamente questa “mappa del tesoro”. Per il taglio, il tuo obiettivo è identificare il quadrato che utilizza la velocità più alta e la potenza più bassa pur tagliando completamente in modo pulito, lasciando i bordi più ordinati possibile. Nell’esempio sopra, 25 mm/s a 60% di potenza potrebbe in realtà essere un’impostazione più efficiente e ottimale rispetto a 15 mm/s a 40%.

Per l’incisione, crea una matrice di incisione simile e cerca il quadrato che offra esattamente la profondità di colore e la nitidezza dei dettagli che desideri ottenere.

Fotografa e archivia ogni “matrice di test dei parametri” che crei per ogni tipo di materiale e spessore. Col tempo, costruirai un database personalizzato e di grande valore di impostazioni su misura per la tua macchina—un passo decisivo per passare da hobbista a vero professionista.

Ⅵ. Conclusione

Come pietra miliare della produzione moderna, la tecnologia di taglio laser ha davvero cambiato le regole del gioco. La sua alta efficienza, precisione e ampia applicabilità l’hanno resa una delle tecnologie fondamentali nella lavorazione dei metalli. Questo articolo approfondisce i principi di funzionamento e le principali tipologie moderne macchina da taglio laser. Troverai anche le impostazioni chiave dei parametri e le procedure operative.

Con impostazioni corrette dei parametri e un’operazione precisa, gli utenti possono massimizzare sia la qualità di taglio che l’efficienza produttiva. Attenersi rigorosamente ai protocolli di sicurezza ed eseguire una manutenzione regolare non solo prolunga la durata delle apparecchiature, ma riduce al minimo i tempi di inattività imprevisti. Una diagnosi rapida e la risoluzione dei problemi comuni sono fondamentali per garantire una produzione ininterrotta.

La manutenzione quotidiana e la risoluzione dei problemi hanno un’attenzione dedicata, offrendo una guida tecnica pratica. Se cerchi un riferimento operativo, questo dovrebbe aiutarti ad approfondire la comprensione e aumentare la tua efficienza con la tecnologia di taglio laser. Hai domande su come supportare la tua produzione o l’innovazione dei processi? Sinceramente, basta contattaci—siamo sempre felici di fare due chiacchiere.
