現代の製造現場において、CNCプレスブレーキのプログラミングは、デジタル設計を正確な物理部品へと変換するために欠かせない基本技術です。本ガイドは、機械物理学と生産前チェックの基礎知識から、初めての部品製作に至るまでの完全なロードマップを提供します。.

次に、プロセスマスターの戦略的思考へと進み、複雑なシーケンスや高度な精度制御を網羅します。最終的には、あらゆる曲げ工程で潜在能力を利益へと変える力をあなたに与えます。ソフトウェアロジックや自動化についてさらに深く理解したい読者は、こちらも参照してください。 プレスブレーキソフトウェアガイド デジタル曲げシステムの詳細な分析をご覧ください。.

I. 基礎固め：プログラミング前に習得すべき核心的洞察と普遍原則

最初の1行のコードを入力する前に理解すべきことがあります。CNCベンディングプログラミングとは、単に機械に指示を与える作業ではありません。これは精密工学、材料科学、そしてバリューチェーン全体との対話なのです。.

真の熟達とは、これらすべての要素を調和させることにあります。オペレーターから真のプロセス職人へと成長することを目指すなら、揺るぎない知識の土台を築くことから始めなければなりません。.

1.1 CNCプレスブレーキの分解構造：ハードウェアから「頭脳」まで"

機械を効果的にプログラムするには、外科医のような正確さでその構造を理解する必要があります。その核心にあるのはCNCです。 プレスブレーキ それは、「鋼鉄のボディ」と「デジタルの頭脳」を組み合わせた高度なシステムです。これら2つが完全な調和のもとに働き、冷たく硬い数値を正確な幾何形状へと変換します。.

• 鋼鉄ボディ（ハードウェア）：力の源であり、物理精度の保証
  • フレーム：この構造体こそが機械の背骨であり、剛性こそが精度の主要な保証要素です。高級モデルでは、開放型のCタイプ設計ではなく、 Oタイプ（またはGタイプ）のクローズドフレーム が使用されることが多いです。曲げ加工中に発生する巨大な張力のもとでも、Oタイプ構造はたわみを最小限に抑え、全長にわたって均一な角度を実現するために不可欠です。.
  • ラム＆ベッド：ラム（上ビーム）は上型を下方に押し下げ、ベッド（下ビーム）に固定された下型と連携して曲げ加工を完結させます。この2つの部品間の平行度は極めて重要で、最先端の機械では偏差0.01mmという高精度を維持できます。.
  • 油圧／サーボシステム：これは機械の「心臓」と「筋肉」です。高応答 サーボ比例弁, を備えた高度な電気油圧サーボシステムがリニアエンコーダーと完全なクローズドループ制御で連動します。これにより、両側の油圧シリンダー（Y1、Y2）をマイクロ秒単位・ミクロン精度で独立制御し、ラムの姿勢を完全に制御します。これこそが高精度曲げの重要な秘密です。.
  • バックゲージシステム：ワークピースの位置決め「定規」であり、軸数が柔軟性と効率を決定します。構成は、単一のX軸（前後動作）の単純なものから、複数軸構成（X、R、Z1、Z2）による独立した垂直・横・縦方向の動作を可能にする高度なタイプまであり、複雑部品の効率的かつ精密な生産を実現します。.
  • クラウニングシステム：「許容レベル」と「卓越レベル」を分ける境界線です。曲げ中、ラムとベッドの両方にわずかな上向きの反りが生じ、中央角度が過大になります。クラウニングシステム（機械式ウェッジまたは油圧シリンダー）は、この「スマイル」を打ち消すための補正力を加えます。クラウニングを理解しない限り、真のプログラミングマスターにはなれません。.
• デジタルブレイン（CNCコントローラー）：機械の神経系
  • CNCコントローラー：これはあなたの入力—角度、長さ、素材、工具—を受け取り、内部の専門データベースと高度なアルゴリズムを使用して、瞬時に正確なラムの深さ（Y軸位置）、バックゲージの位置（X軸）、必要な加圧トン数、およびクラウニング補正を計算します。.
  • ソフトウェアとHMI：Delem、Cybelec、Salvagniniなどのインターフェースは異なりますが、目的は共通です。それは、抽象的な設計意図を機械が正確に実行できる「デジタル言語」に変換するためのインタラクティブなゲートウェイです。.

1.2 曲げ加工の本質：2D図面を3D現実へと昇華させる

曲げコードの各行は、金属の物理的な変形を正確に記述しています。その背後にある物理を理解せずにプログラムを作成することは、単なる推測作業に過ぎず、問題の根本には到達できません。.

• 弾性変形と塑性変形：金属に力が加えられると、まず 弾性変形 （力を取り除くと元の形状に戻る）という状態になります。応力が 降伏強さ を超えたときに初めて 塑性変形, に入り、永久的な曲げが生じます。プログラムの極意は、目標角度を実現するために降伏点をわずかに超えるように力を制御し、同時に 引張強さ を十分に下回って破断を防ぐことにあります。.
• Kファクターとベンドアローワンス：多くの人は、 中立軸—曲げ加工中に長さが変化しない中立軸の位置—が常に板厚の中央（50%）にあると誤って信じています。実際には、延性の影響により中立軸は内側に移動します。 Kファクター はこの移動量を定義します（K＝中立軸から内側表面までの距離 ÷ 材料厚さ）であり、展開図を求める際の曲げアローワンス計算に不可欠です。熟練プログラマーは、ソフトウェアのデフォルト値を盲信せず、材料、板厚、曲げ半径に合わせて検証済みのKファクターチャートを保持しています。.
• スプリングバック：曲げ加工において最も重要であり、かつ難しい要素です。弾性回復によって、圧力を解放すると材料が部分的に元の形状に戻り、最終角度が意図した値より大きくなります。例えば完璧な90°を得るためには、88°まで曲げてスプリングバックで目標角度を得る必要があります。スプリングバックの大きさは材料強度、板厚、曲げ半径などに依存します。つまり、ほぼすべての高度なプログラミング戦略は、スプリングバックの予測と補償を精密に行うことに集約されます。.

1.3 どんなシステムも操るための普遍的ルールの習得

市場には多種多様なCNCシステムブランドやインターフェースがありますが、これは決して障壁となるべきではありません。システムの違いに関係なく、曲げの基礎物理と重要なパラメータは常に一定です。これらの「第一原理」を習得すれば、どの機械でも自信を持って操作できます。.

すべての曲げプログラムは、3つの主要な入力変数を中心に構成されています。

1. 材料定義：材料の種類（例：軟鋼、ステンレス鋼、アルミニウム）と板厚を正確に定義します。これらは降伏強度やスプリングバック特性を決定し、すべてのコントローラー計算の基礎となります。.
2. 工具選定：これはパンチ（特に先端半径）とダイ（特にV開口幅）の両方を含みます。曲げパラメータの中でも、V開口幅は最も重要な要素の一つです。古典的な “「8×ルール」”—V幅は板厚のおよそ8倍にするべき—は、すべてのプログラマーが暗記しておくべき黄金原則です。小さいV開口はより大きなトン数を必要とし、内側曲げ半径を小さくします。大きいV開口はその逆です。この比例関係は曲げ品質と必要トン数の両方に直接影響します。.
3. 幾何パラメータ：最終目標—具体的には、目標曲げ角度とフランジ長さ。.

グラフィカルプログラミングでもコードベースのプログラミングでも、あなたの主な仕事は上記の正しい入力を機械に供給することです。本当に多才なプログラマーは、あるシステムのメニュー位置を覚えるだけでなく、これらのパラメータ間の基本的な論理と数学的関係を理解しています。.

1.4 プログラミング習得があなたの競争力の核心である理由

自動化の波の中で、単なる「ボタン押し作業者」はますます脆弱になり、一方で熟練したプログラミング専門家—真のプロセスエンジニア—は製造業において欠かせない存在となっています。これは技術的スキルだけの話ではなく、あなたがキャリアにもたらす価値の話です。.

• あなたは効率のエンジンである：熟練したプログラマーは、部品の反転や再配置を減らすために曲げシーケンスを最適化し、サイクルタイムを10%以上短縮できます。オフラインプログラミングを活用することで、途切れない生産を可能にし、機械稼働率を最大限まで引き上げます。.
• あなたはコストの守護者である：失敗した試験曲げは材料と労力を浪費します。プログラミングの専門知識は 一発成功, を目指し、試験曲げを最小限に抑えます。業界データによれば、経験豊富なプログラマーは材料廃棄率を50%以上削減し、実際のコストを節約できます。.
• あなたは品質の源である：部品の精度は最終組立の適合性と性能を左右します。精密な曲げプログラムは、数千個の同一仕様の部品を確実に生産し、溶接や組立での高額な手直しや遅延を防ぎます—この効果は生産チェーン全体で累積します。.
• あなたは価値を創造する人です市場データによれば、熟練したCNCプログラマーは標準的なオペレーターよりもはるかに高い収入を得ており、しばしばジュニア製造エンジニアに匹敵します。あなたはもはや単に作業を実行するだけではなく、複雑な工程上の課題を解決し、高付加価値の注文を可能にし、機械の能力を会社の利益へと変換しています。あなたはデジタル設計と物理世界をつなぐ重要な架け橋であり、デジタル製造時代の真の「職人」です。.

II. 完全無欠のプログラミング：事前準備の4つの黄金ステップ

デジタル製造という戦略的ゲームでは、結果の90%は序盤で決まります。CNC曲げ加工における「序盤」とは、プログラミング前の準備のことです。これらのステップを省略して機械上で「その場で微調整」するのは、時間・材料・利益の高価な浪費です。.

この4ステップ黄金準備法は、すべての熟練プログラマーにとって身に染みた規律であり、曖昧な推測を正確な科学へと変え、成果への唯一の道を切り開きます。 一発成功 成果.

プログラミングスキルをさらに向上させたい読者の方は、詳細なチュートリアル動画「S875プレスブレーキコントローラーを使用した基本的なプログラミングの実行方法」もご覧いただけます。.

2.1 ステップ1：図面の解読 — プロのように工程情報を読み取る

小さな図面は、設計と製造をつなぐ唯一の言語です。一般的なオペレーターは寸法しか見ませんが、熟練者は制約、意図、隠れた落とし穴を見抜きます。後者になるためには、技術的な詳細を見抜くX線のような視野を養う必要があります。.

• 寸法や角度を超えて：図面の「魂」を読み取る
  • 公差これは図面の「魂」であり、工程戦略を形作る最上位の指令です。±0.5°の角度公差と±0.1°の公差では、必要な機械精度、工具の状態、プログラミングアプローチが大きく異なります。厳しい公差を見たら、心の警報を鳴らしてください：精密研磨された工具、徹底した初品検査、速度よりも角度補正を優先するプログラミングが必要になります。.
  • 基準面図面上でA、B、Cと記されたこれらの基準面や基準線は、すべての寸法の「絶対原点」です。よくある致命的なミスは、便宜のために曲げ順序を変更し、基準の論理を壊して寸法誤差を累積させることです。曲げ順序は常に基準の要求を最優先しなければなりません。.
  • 表面要求と特殊処理図面に「傷なし」「フィルム保護」「曲げ後熱処理」と記されていませんか？これらは工具選択（例：非マーキング型やナイロンインサート）、工程フロー（例：フィルム貼付）、パラメータ設定（例：熱処理による歪み補正）に直接影響します。これらを無視すると、寸法が完璧でも部品は不良品になります。.
• 暗黙のヒントを見抜く：図面に潜む罠を発見する
  • 内側半径（R）指定されたRが材料厚さの0.8倍未満（R < 0.8T）の場合、それは単純な 空曲げではなく、工程上の罠です。通常は ボトミング あるいは コイニング, を必要とし、トン数が指数的に増加し、工具や機械の剛性に極端な要求がかかります。設備や工具が対応できない場合は、直ちに設計エンジニアに相談してください。そうしないと、工具破損や機械の過負荷を招く危険があります。.
  • 穴から曲げまでの距離：曲げ線付近の穴を確認してください。良い目安としては、穴の縁から曲げ線の内側までの距離は、材料の厚さの2.5倍に内側曲げ半径を加えた値以上であるべきです。近すぎると、曲げ加工中に穴が変形します。これを予測し、先に曲げてから穴を開けるか、設計変更について検討してください。.

2.2 ステップ2：材料の理解 ― ワークピースの「DNA」を読み解く“

材料を単に「3 mmステンレス鋼」と見るのは初心者の特徴です。熟練のプログラマーは、それを独自の「DNA」を持つ生きた存在として扱い、その特性には多くの変数があると考えます。.

• 「同じ」材料の異なる性質：同じ種類の材料でも、供給元やロットが異なれば、機械的性質が同一であるとは限りません。降伏強度やスプリングバックは最大15%まで変動し、完璧なプログラムを不良品の山に変えてしまうことがあります。高精度の作業では、, 使用する正確な板材から小さなサンプルを切り出し、大量生産前に試し曲げを行ってください. 。この5分間の工程は、最も安価で効果的な保険であり、数時間の手直しや数千ドルの材料損失を防ぐことができます。.
• 「目」―圧延方向の認識：板金は圧延工程で方向性のある目を形成します。目に沿って曲げる場合は、必要な力が少なくなりますが、特に小さな内側曲げ半径で作業する際には割れのリスクが高まります。目に対して 沿って 直角に曲げる 方が一般的に性能が良くなります。ほとんどの軟鋼では影響は小さいですが、ステンレス鋼、アルミ合金、高強度鋼では重要になります。可能な限り、主要な曲げ線を圧延方向に対して90°に配置してください。 2.3 ステップ3：適切な工具の選択 ― 戦いの前の準備.

工具はあなたの武器です。精密な戦いに間違った工具で挑めば敗北は確実です。適切な工具の選択は、曲げの品質、効率、安全性に直接影響する重要な戦略的決定です。

下型V開口の「黄金律」―バランスの取り方.

• 「8×ルール」は出発点であり、ゴールではない:
  • ：V開口幅（V）は板厚（t）の約8倍、つまり V ≈ 8t が望ましく、きれいな曲げと適切な加圧能力のバランスを最も良く保てます。V開口選択におけるトレードオフ.
  • 小さすぎる（<6t）:

図面の半径要件と材料特性のバランスを取る最適なV開口を見つけることがあなたの課題です。.

• 上型選定：形状が機能を決定する
  • パンチ半径（R）：パンチ先端半径は、指定された内側曲げ半径にできるだけ近く、またはわずかに小さくするべきです。これは正確な曲げ半径を得るための重要な要素です。.
  • パンチ形状：U字型プロファイルや複雑な負角の場合、標準のストレートパンチでは干渉が発生することがあります。そのような場合は、グースネックパンチやその他の特殊工具を選択してください。プログラムシミュレーション段階では、必ず干渉チェックを行ってください。.
• 工具状態の検査：専門家のように工具を検査してください。切刃に沿って軽く爪を滑らせ、欠けや摩耗を検出します。最小の欠陥でも、製作する全ての部品に忠実に刻まれます。上型と下型の中心線が完全に一致していることを確認してください — これは全長にわたって一貫した曲げ角度を得るための物理的基盤です。.

2.4 ステップ4：安全な立ち上げ — 潜在的リスクの90%を排除するプリフライトチェックリスト

「サイクルスタート」ボタンを押す前に、この体系的なチェックリストを実施してください。これは安全を尊重するだけでなく、プロフェッショナル精神の究極の表現です。パイロットのプリフライト点検のように、日常的で退屈に思えるかもしれませんが、90%の災害を防ぐことができます。.

1. クリアゾーン: 機械の周囲、特に前後は工具、板材、または破片がないようにしてください。あなたと加工物には十分な作業スペースが必要です。.

2. 機械状態の確認: 油圧オイルの量と圧力計を素早く確認し、安全範囲内であることを確かめます。起動時には異常な音がないか注意深く聞きます。.

3. 工具の固定と位置合わせ: すべてのクランプ機構が完全にロックされていることを確認します。ラムを手動でゆっくり下降させ、上型と下型が均等な隙間で完全に位置合わせされているか目視で確認します。ひどい位置ずれによる一撃は高価な金型セットを破壊する可能性があります。.

4. 安全システムのテスト: 手や物体でライトカーテンを作動させ、ラムの動きが即座に停止することを確認します。非常停止ボタンの位置を確認し、押して機能を検証します。安全システムが無効な状態で機械を操作してはいけません。.

5. 機械の原点復帰: 原点復帰（ゼロ位置への戻り）ルーチンを実行します。これによりCNCシステムの絶対座標「原点」が設定され、その後のすべての位置決めはこの基準に基づきます。この工程を省略することは、羅針盤なしで航海するようなものです。.

これらの「黄金の4ステップ」を完了して初めて、プログラムを行う資格が得られます。もはや機械に盲目的な命令を送り込むだけではなく、精密さを指揮する司令官となるのです。この瞬間、あなたが注入しているのは冷たいコードではなく、工程を深く理解した確信です。.

III. 実践におけるコアプログラミング：ゼロコードから初めての完璧な部品へ

理論は行動を導くときにのみ意味を持ちます。ここからは、前章で得た知識を正確な手順に変え、平らな2D鋼板を完璧な3D部品へと変換します。すべてのプログラマーにとって、これは最も胸躍る瞬間です — ためらいと推測が消え、精密機械を操る力を完全に感じる瞬間です。.

3.1 制御システムの操作： 「コックピット」に慣れる“

現代のCNCプレスブレーキの前に立つと、その輝くタッチスクリーンがあなたのコックピットです。Delem、Cybelec、その他の高級システムであっても、見た目のレイアウトは異なりますが、基本的な機能ロジックは同じです。操作に慣れることが離陸への第一歩です。.

• プログラム管理: あなたのデジタルアーカイブです。ここではプログラムの作成、読み込み、コピー、削除を行います — 成功実績の保管庫です。.
• グラフィカルプログラミング: あなたの主要な作図板であり設計スペースです。ほとんどの最新システムはグラフィカルプログラミングに対応しており、CADのように部品断面を直接描いたり、設計部門からDXF/DWGファイルをインポートすることができます。これが本当の「見たままプログラミング」への第一歩です。.
• パラメータ入力: あなたのダッシュボードであり、ミッションブリーフィングです。部品形状が定義されたら、ここで材料の種類や工具など、重要な工程詳細を入力するようシステムが案内します。.
• シミュレーション：高精度のフライトシミュレーターです。素材を使用する前に、ここで全体の製造工程をプレビューできます — そのかけがえのない価値についてはすぐに説明します。.
• 生産モード：プログラミングとシミュレーションが完了し、検証されたら、このモードに切り替えます。ここでは、デジタル指示が物理的な動きとなり、価値の創造が始まります。.

3.2 初めてのプログラム作成：「5つの基本パラメータ」を入力“

初心者向けの定番作業から始めましょう：次の条件で作業します 厚さ2.0 mm, 幅100 mm の板 低炭素鋼 を 90° の角度に曲げ、片方のフランジの長さを 50 mm にします。.

1. 新しいプログラムを作成：プログラム管理セクションで「新規プログラム」をクリックし、「TEST-PART-001」のような分かりやすい名前を付けます。“
2. 形状を定義：グラフィカルプログラミングエリアでL字型の断面を描きます。あるいは、テーブルモードで2辺の長さとその間の角度を直接入力します。.

• 1辺の長さ： 50.0 mm
• 曲げ角度： 90.0 °
• 第2辺の長さ：希望する寸法を入力してください。例えば 100.0 mm。.

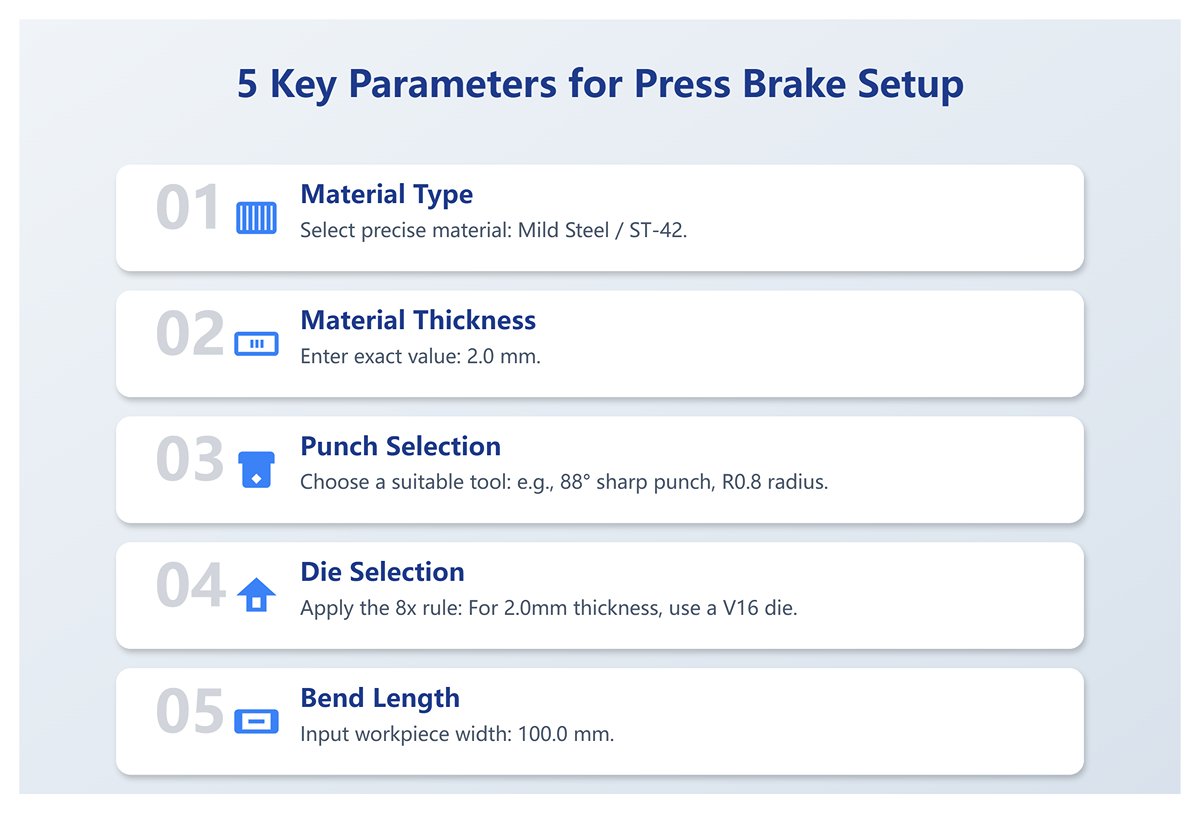

1. 「5つの核心パラメータ」を入力してください“：この段階で、システムは自動的にパラメータ入力エリアへ案内します。まるでパイロットが飛行計画を入力するように、成功か失敗かを左右する以下の5つの重要な詳細を正確に入力する必要があります：

• パラメータ1：材料の種類：材料ライブラリから「軟鋼 / ST-42」を正確に選択してください。. 絶対に 曖昧または誤った材料を選ばないでください。.
• パラメータ2：材料の厚さ：入力してください 2.0 mm。これはすべての計算の基礎であり、わずかな誤差でも拡大されます。.
• パラメータ3：パンチ：ツールライブラリからクリックして、機械に 実際に取り付けられていて 作業に適したパンチを選択してください。例えば、R0.8半径の88°シャープパンチなど。.
• パラメータ4：ダイ：ツールライブラリからクリックして、機械に 現在取り付けられている. ダイを選択してください。「8×ルール」に従い、板厚2.0mmの場合、V開口は約16mmとなるため、V16ダイを選びます。.
• パラメータ5：曲げ長さ: ワークピースの幅を入力してください 100.0 mm。.

これら5つのステップが完了すると、あなたは最初のプログラムの基本的な枠組みを構築したことになります。あなたは機械に、最も簡潔な数値言語でこう伝えたのです：「“どの工具を、どの材料に使い、どのような曲げを行うか.。」”

3.3 数字の背後にある論理を理解する：パラメータを神秘的でなくする

「5つの基本パラメータ」を入力すると、CNCの「頭脳」は舞台裏でミリ秒単位の複雑な計算を実行します。これらの計算を理解することで、単なる「オペレーター」から真の「プロセスエンジニア」へと変わり、プログラミングの謎が解消されます。.

• スライダーの深さはどのように決定されるのか？ CNCコントローラーは直接的には90°がどこかを「知っている」わけではありません。あなたが選択した パンチ, ダイ, 、および 材料厚さ, に基づき、ジオメトリ計算を使って、90°の曲げを作るためにパンチが金型にどれだけ深く侵入する必要があるかを決定します—これを 侵入深さ. と呼びます。この計算は、 エアベンディング モデルを前提としており、板はパンチの先端と金型の両肩のみに接触します。.
• スプリングバックはどのように補正されるのか？ あなたが 材料の種類, を選択すると、CNCは内部の材料データベースを参照して、その特定の材料、板厚、工具の組み合わせに対する 理論的スプリングバック値 を見つけます。そして侵入深さを増やして「オーバーベンド」（例えば88.5°まで）し、圧力を解放して材料がスプリングバックした後に正確に90°になるようにします。これはCNCの知能の核心的な側面です。.
• 必要なトン数はどのように計算されるのか？ CNCは選択された 材料 （主にその引張強度）を使用します。, 板厚, V開口幅, 、および 曲げ長さ 組み込みのトン数計算式（例：, P = (1.42 * σb * S * L) / V）で、曲げに必要な圧力を推定します。この値はリアルタイムで表示されます。トン数が工具や機械の限界を超える場合、システムは即座に 赤色警告, を発し、作業者、工具、設備を保護します。.
• バックゲージはどのように位置決めするのですか？ 50mmのフランジ長を得るために、バックゲージ位置は 再起動しない 単純に50mmに設定します。CNCはK係数や曲げ余長などのパラメータに基づいて、曲げ後の材料の展開長を計算し、それに基づきバックゲージフィンガーの正確な物理位置を決定します。これにより、曲げ線がパンチとダイの中心線に完全に一致します。.

3.4 シミュレーション：衝突防止のためのデジタル安全網

「サイクルスタート」ボタンに指を触れる前に、絶対に省略してはいけないステップがあります。それは「シミュレーション」をクリックすることです。これは単なる装飾的なアニメーションではなく、衝突リスクを防ぎ、工程を最適化するための「デジタル安全網」です。.

シミュレーション画面では、ワークピース、工具、バックゲージ、機械の3Dモデルを使った完全な仮想加工シーケンスが表示されます。厳密な検査官として、次の点に注目してください：

1. 衝突チェック：曲げや反転の際、ワークピースのどの部分も機械のスライダー、フレーム、作業台、またはバックゲージに接触していませんか？実際の衝突は数千、場合によっては数万の損失につながる可能性があります。.
2. 到達可能性：複雑な部品の場合、バックゲージは必要な全ての位置にスムーズに移動できますか？物理的な制限はありませんか？
3. 取り扱い順序：複数の曲げを持つ部品の場合、シミュレーションは曲げ順序を提案し、反転や回転動作を表示します。これが最も効率的な順序かどうかを検討してください。順序を入れ替えることで難しい反転を減らせる可能性はありませんか？

シミュレーションがスムーズに実行され、警告が表示されない場合のみ、作業を進めることができます。.

3.5 最初の部品テスト曲げとキャリブレーション：バーチャルからリアルへのループを閉じる

シミュレーションが完璧に通過したら、いよいよ最もワクワクする瞬間、最初の部品テスト曲げの時です。これは仮想プログラミングと物理的現実をつなぐ重要なリンクであり、理論が結果に変わるステップです。プロとアマチュアの違いは、このステップを科学的に実行できるかどうかにあります。.

1. テスト用材料の準備：次の条件を満たす材料を使用します 実際の製品と全く同じロット で、必要なサイズに切断されたもの。端材や異なる板厚のものを代用してはいけません。.
2. 単一ステップ実行：生産モードで「シングルステップ」または「MDI」モードを選択し、フットペダルを踏んで曲げを完了します。機械の力を感じ、金属が降伏する音を聞きます。.
3. 精密測定：高品質な 90°スコヤ とシックネスゲージ、または デジタルプロトラクター, を使用して、ワークの左端・中央・右端の実際の曲げ角度を測定します。また、ノギスで実際のフランジ長さも測定します。.
4. キャリブレーション（角度と長さの補正）:

• 角度のずれ：例えば、測定した平均角度が 90.5°, で、目標より0.5°大きい場合、これはスプリングバックがシステムの予測より大きいことを示しています。プログラムの角度補正ページに移動し、 -0.5° の補正値を入力します。つまり、CNCに「計算が少しずれている—次回は0.5°余分に押し込んで」と指示することになります。“
• 長さの偏差：測定したフランジ長さが 49.8mm, で、目標より0.2mm短い場合は、バックゲージ補正ページを開き、 +0.2mm の補正値を入力します。これはバックゲージに「さらに0.2mm外側へ移動せよ」と指示するものです。“

1. 再テストと確認：補正値を保存した後、別の試験片を使って再度曲げます。今回は、ほぼ完璧な90°角と50mmのフランジが得られるはずです。測定値が図面の許容範囲内に収まれば、初めての完璧なワークピースが完成です！

おめでとうございます！あなたは単に曲げ加工を行っただけでなく、理論理解からパラメータ入力、物理的検証、デジタル調整までの完全な科学的サイクルを完了しました。これでCNC曲げプログラミングの核心的な論理を理解したことになります。.

IV. 高度なプログラミングと精密制御：オペレーターからプロセスマスターへの変革

基本的なプログラミングの各ステップが自然にできるようになったら、本当の挑戦が始まります。ここから、指示に従うだけの「オペレーター」から、問題を予見し解決策を作り出す「プロセスマスター」へと進化します。この旅の本質は、普通を超えた戦略を習得し、特殊な技術を扱い、究極の精密制御を達成することにあります。.

4.1 複雑な部品のための曲げ順序戦略の習得

十数回、あるいは数十回の曲げを必要とする複雑な部品の場合、順序はもはや「左から右へ」といった単純なものではなく、成功か失敗かを左右する戦略的計画となります。間違った順序は干渉を引き起こし作業を停止させたり、部品を完全に廃棄することにもつながります。これは記憶力ではなく、3D空間認識と論理的予見力が試されます。.

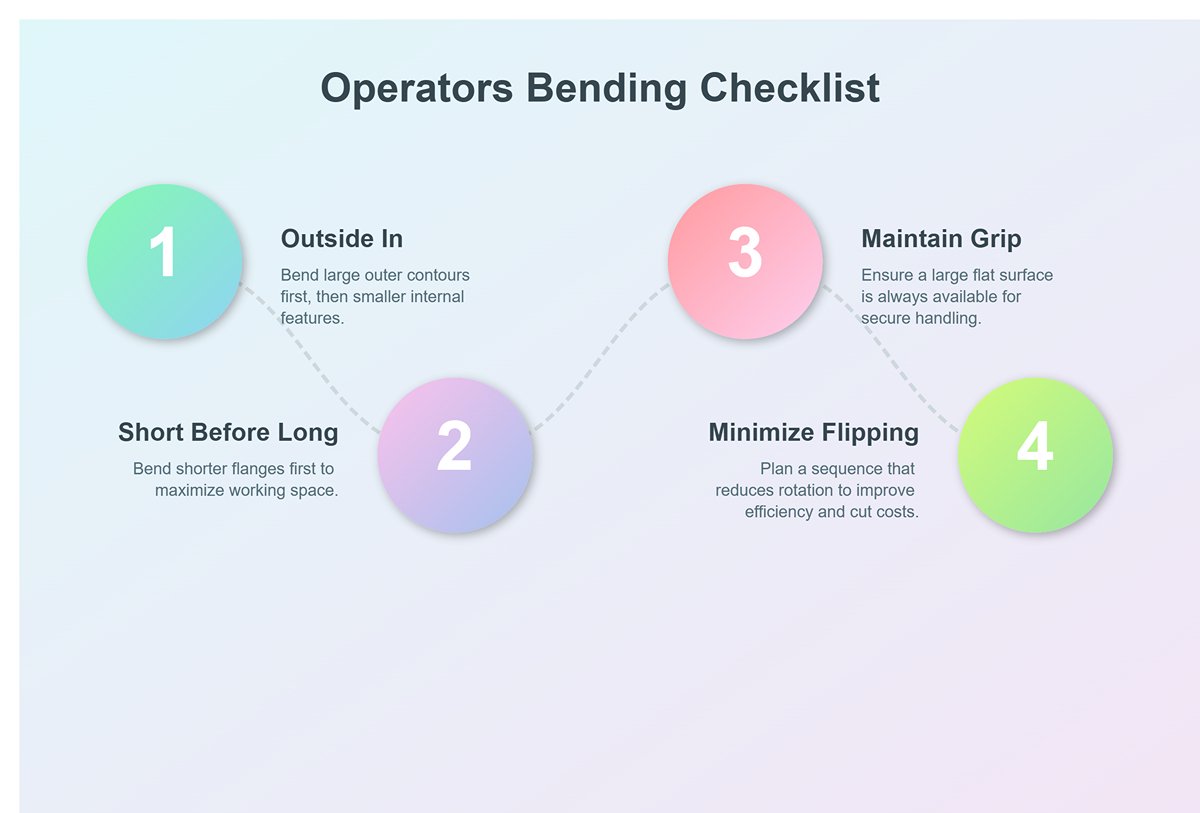

基本ルール（オペレーターのチェックリスト）：

これは必ず守るべき交通ルールであり、問題の約80%を解決します。.

1. 外側から内側へ：一般的には、大きな外形輪郭を先に曲げ、その後小さな内部形状へ移ります。.
2. 短いものを先に：短いフランジを先に曲げます。短いフランジは長いフランジの後工程での反転や位置決めに与える影響が少なく、後続工程の作業スペースを確保できます。.
3. 保持を維持: 曲げ作業中、オペレーターが部品をしっかり保持し、正確に位置決めできるよう、常に十分に大きな平面を確保してください。安定した保持ポイントを失うことは、初心者によくあるミスです。.
4. 反転を最小限に: 不要な反転や回転を減らす工程順序を計画しましょう—これは直接効率を向上させます。余分な動作は時間を浪費し、コストを増加させます。.

マスター級の戦略的思考：チェックリストを超えた技

基本ルールが衝突するとき、マスターの心構えが光ります。彼らは「次に何をするか」ではなく、「最終的にどう終わるか」に焦点を当てます。“

• 干渉予測と「道を作る」戦略: マスターは部品、工具、機械がどのように一緒に動くかを頭の中で3Dシミュレーションします。部品と機械の衝突だけでなく、 自己干渉 も予測します。例えば箱を曲げる場合、最後の縁を閉じる工程が最も難しいことが多いです。マスターはオフラインプログラミングソフトを使って複数の閉じ方の順序をシミュレーションし、最後の曲げのためにあえて早い段階で不自然に見える工程を選ぶこともあります。彼らは時に一時的な後退が最終的な進歩につながることを知っています。.
• “「基準固定」原則: 高精度部品の場合、マスターは図面を探偵のように調べ、 重要な基準面 を特定します。それは他の部品と接続する面です。彼らはこの基準面の曲げ精度を何としても確保します—たとえ余分な反転が必要でも—そして二次的な曲げに取り掛かります。誤差は蓄積するため、源を固定する必要があることを理解しています。オペレーターは各曲げを「正しく」行うことに集中しますが、マスターは部品全体が完全に「合う」ことを目指します。.

4.2 特殊工程プログラミング技術

標準的な曲げを習得することは基礎に過ぎません—特殊工程を使いこなすことがあなたの価値を何倍にも高めます。これらは希少ですが強力な、あなたの道具箱の「特殊部隊」です。.

• へミング: この工程では板の端を折り返して安全で丈夫な縁を作ります。これは一度で行うのではなく、正確な二段階の手順で行います：
  1. 予備曲げ: まず、鋭角パンチ（30°や28°など）を使って板を25〜30°程度の鋭い角度に曲げます。この精度が平坦化工程の準備に重要です。.
  2. 平坦化: 次に、平らなヘミング工具、または保護シムを使ったプレスブレーキのラムに切り替え、高圧をかけて鋭角の曲げを滑らかな縁に平坦化します。プログラミングではトン数と下死点を正確に制御する必要があります—圧力が不足すると不完全になり、過剰だと工具を損傷したり永久的な跡が残ることがあります。.
• 大きな半径の曲げ / 「バンプ」曲げ：設計で使用する半径が、使用している金型の物理的半径よりもはるかに大きい場合は、多段階の増分曲げを使用します。原理は、多くの小さな直線的な曲げで曲線を作ることで、短いストロークでスケッチするのと同じです。.
  • プログラミングの基本：計算すべきは、 ステップ長 （曲げ間の距離）と 曲げ角度 です。これらが最終的な半径と滑らかさを決定します。. ステップと角度を小さくすると曲線は滑らかになります が、時間がかかります。最新のCNCシステムにはアークプログラミング機能が組み込まれていることが多く、目標半径・角度・板長を入力するだけで、システムがステップ長と角度を計算します。作業者の役割は原理を理解し、仕上がりと効率の最適なバランスを選ぶことです。.
• Z曲げ：これは同じ部品上で、反対方向に2回曲げる操作です。曲げ間の距離（「Z」の中間部分）が非常に短い場合、2回目の曲げで最初のフランジがプレスブレーキのスロートまたはラムに干渉しやすくなる点が課題です。.
  • 解決マトリックス:
    • 1. 金型のアップグレード：使用する 高さのあるグースネックパンチ を使用して、余分なクリアランスを確保します。.
    • 2. シーケンスの最適化：可能であれば、Z曲げを部品の端に配置し、端から曲げを開始します。.
    • 3. 非従来の方法：極端なZ曲げの場合は、下型を逆向きに取り付けるか、干渉を避けるために特別な形状の型を設計する必要があるかもしれません。.

4.3 高度な精密制御戦略

目標が単なる「許容範囲」ではなく、±0.1°の公差を満たすことに変わったときには、外科的精密さを備えた高度な戦略を採用する必要があります。.

• 動的材料ライブラリの校正：CNCシステムに組み込まれている材料ライブラリは、あくまで「理論上の平均値」にすぎません。真の熟練者はこのデータベースだけに頼ることはなく、引張強度やスプリングバック特性がロットや製鉄所によって異なることを理解しています。その代わりに、自らの 動的材料ライブラリ.
  • ハンズオン実践：新しい材料のロットが入荷したら、いくつかのサンプル片を取り出し、最も頻繁に使用するツーリングセット（例：V8、V12、V16）で標準角度（45°、90°、135°など）に曲げます。実際のスプリングバックを精密に測定して、その値を記録します。CNCシステム内で、, 標準の材料エントリーを （例：「低炭素鋼」）として複製し、 名称を変更 して「XX製鉄所 – 2mm低炭素鋼 – 2025年11月ロット」のようにします。測定したスプリングバック補正値を新しい材料のパラメータテーブルに入力します。このロットで部品を製作する際には、個人的に校正した材料エントリーを使用します。この実践により、あなたは操作員の90%から一線を画します。.
• 適応曲げ技術の応用と考察：最新の高級プレスブレーキには、 レーザー角度測定システム（LAMS）. が搭載されています。このシステムは成形中に曲げ角度を継続的に測定し、そのデータをCNCにフィードバックします。CNCはリアルタイムでラムの押し込み量を調整し、目標角度に到達するまで補正します。この技術は 適応曲げ, として知られており、「初品完璧」を実現する究極のツールです。しかし、熟練者は盲信せず、慎重に使いこなします。.
  • 限界を知る：このシステムも万能ではありません。鏡面仕上げステンレス鋼やヘアラインパネルなどの高反射材料、または穴の近くにある曲げラインでは、レーザー測定が不正確になることがあります。熟練者はこうした弱点を理解し、誤った測定に惑わされることはありません。.
  • 「訓練」することを学ぶ: システム設定内では、測定開始時間、周波数、アルゴリズムモードなどのパラメータを微調整できます。熟練者は、素材の種類や部品の特性に応じて、まるで介助犬を訓練するようにこれらの設定を調整し、より一貫性があり信頼性の高い性能を確保します。.
  • オフにするタイミングを知る: 精度より効率が優先される場合や、レーザー干渉が予想される場合、熟練者は迷わず適応システムを無効化し、自ら綿密に校正したデータベースに戻ります。彼らは経験を信じており、これにより測定に費やす時間を節約できることを深く理解しています。.
• 熱ドリフト補償: これはグランドマスター級の精密制御です。数時間の連続運転後、プレスブレーキの油圧オイル温度は数十度上昇することがあります。この熱はオイルの粘度を低下させ、サーボバルブの応答速度に影響を与え、最終的には予測可能で徐々に進行する曲げ角度のドリフトを引き起こします。.
  • 究極の戦略: 最高級のCNCシステムには 熱ドリフト補償. が搭載されています。温度センサーを使用して、システムはオイル温度の変化を監視し、あらかじめ設定された補償曲線に基づいてラムの下死点を自動で微調整します。熟練者の役割は、1シフト全体にわたり毎時オイル温度と角度偏差を記録し、その機械専用の「温度‐角度補償曲線」を作成してシステムにプログラムすることです。それ以降、その機械は操作者の身体の延長となり、作業時間がどれだけ長くても揺るぎない精度を維持します。.

これらの戦略と技術を習得することで、単にプログラムを実行するだけでなく、曲げ工程全体の制御者、最適化者、予測者となります。あなたの価値は出来高賃金から、代替不可能な中核技術資産の地位へと高まります。.

V. 結論

要約すると、CNCプレスブレーキのプログラミングを習得する旅は、基礎原理の理解から高度で戦略的な制御の実行へと進みます。私たちは機械の主要構成要素と曲げの物理を解明し、完璧な準備のための4ステップ事前チェックリストを確立し、初めての完璧な部品を作成・校正するための実践的なガイドを提供しました。.

最後に、複雑な部品のシーケンス化、特殊工程のプログラミング、究極の精度達成のための専門的戦略を探りました。この包括的なロードマップは、デジタル設計を有形で利益を生む完璧な部品へと変える力をあなたに与えます。.
