長い曲げ加工で端が89度、中央が92度になる場合、下型の下に真鍮製のシム材を差し込むことが、不均一な角度に対する恒久的な解決策になると考えるかもしれません。しかし、それは違います。エアベンディング金型のシミングは、ブレーキ（プレスブレーキ）の水平出し、座面の確認、マッピング、およびクラウニングが完了した後の、制御された測定に基づく補正としてのみ機能します。加工を完了させるために必要な小規模で一時的な調整を除けば、盲目的なシミングは、本来メンテナンスやアライメント（芯出し）で修正すべき構造的なたわみの問題を隠蔽しているに過ぎません。.

関連: プレスブレーキ金型の修正方法

正しい診断から始める：不均一な曲げ角度は、通常「たわみ」の兆候である

92度（中央）/ 89度（端）のパターン：荷重下でのラムとベッドの挙動

200トンのプレスブレーキが重い曲げ加工で下死点に達する様子を観察してください。下部ベッドの中央にマグネット式ダイヤルゲージを設置し、曲げ加工前にゼロ点調整を行うと、トン数が上がるにつれて針が動くのがわかります。.

油圧シリンダーはラムの両端を押し下げます。重いサイドフレームはベッドの両端を押し返します。しかし、機械の中央部には直接的な支えがありません。巨大な圧力の下では、ラムは中央で上方にたわみ、ベッドは下方にたわみます。これにより、機械の中央部ではパンチとダイの隙間が広がります。パンチがV溝に深く入り込まないため、曲げ角度は開いたままになります。金型そのものが変形したのではなく、それを支える巨大な鋼鉄製のフレームが一時的に伸びているのです。.

フレーム、基礎、またはクラウニングが真の原因であるにもかかわらず、「金型を直す」ことが論理的に感じられる理由

12フィートの下型のV溝を覗き込むと、それは単一の剛性のある構造物のように見えます。中央の曲げが緩く仕上がると、その金型の下にシム材を差し込むことが、局所的な問題に対する恒久的な解決策のように感じられるかもしれません。.

あなたは動的な問題を静的な解決策で扱おうとしています。シムを、動く川に架けられた硬い橋だと考えてください。シムの厚さは一定ですが、機械のたわみはトン数、材料の厚さ、曲げ長さの変化に応じて常に変化します。もしブレーキの基礎がわずかに沈下していたり、機械的なクラウニングウェッジにゴミが詰まって固着していたりすれば、フレームは予測不能な形でたわみます。金型を修正しようとすることは、金型に欠陥があると決めつけることであり、機械の幾何学的形状が足元で変化しているという現実を覆い隠すことになります。.

機械のたわみを、材料のスプリングバック、圧延方向、熱変位、金型の摩耗、パンチの侵入誤差から切り分ける

加工の途中で突然2度の変化が生じたからといって、必ずしもフレームがたわんでいるとは限りません。.

たわみを疑う前に、変数を切り分けてください。オペレーターは、材料の圧延方向に対して直角ではなく、平行にカットされたシートをセットしたのではないでしょうか？スプリングバックは劇的に変化する可能性があります。長時間のシフトで油圧オイルが加熱し、Y軸の位置決めに熱変位が生じていませんか？長年、ベッドの中央で短い曲げ加工を繰り返したことで、金型の中央が目に見えて摩耗していませんか？パンチの侵入深さが一定なのに角度が正しくない場合は、材料や金型の問題である可能性が高いです。荷重下でパンチの侵入深さが端から中央にかけて物理的に変化しているなら、それは「たわみ」の問題です。.

曲げ角度、パンチの侵入深さ、材料の挙動、金型セットアップがどのように相互作用するかについてのより広範な復習として、ADH Machine ToolのCNC曲げ加工リソースには、以下の関連ガイドが含まれています。 プレスブレーキ曲げの基本.

フレームのたわみが真の原因であると確認できたら、シム材は引き出しにしまっておいてください。修正を試みる前に、機械のクリーンで測定された物理的な基準値を確立する必要があります。.

シムを金型の下に入れる前に、ブレーキの水平出し、座面の確認、測定を行う

水平が出ていない、またはねじれたブレーキにシミングを行うと、なぜ修正ではなく不整合が悪化するのか

標準的な6インチの工場床スラブの上に設置された150トンのプレスブレーキを想像してください。5年かけて、交通量の多い通路側の床がわずか4分の1インチ沈下したとします。巨大な鋼鉄製のサイドフレームがわずかにねじれ、ラムガイドが固着し、曲げ軸全体が直角から外れてしまいます。この機械で緩い曲げを直すために中央の金型の下に0.010インチのシムを差し込んでも、たわみを修正したことにはなりません。あなたはねじれた基礎の上にランプ（傾斜路）を作っているだけなのです。.

水平が出ていない機械にシムを入れると、その物理的な歪みを金型のセットアップに固定してしまうことになります。シムは特定の曲げ加工に対してパンチとダイを均一に合わせるかもしれませんが、それは機械本来の幾何学的形状に逆らうことで行われています。トン数や金型を変えると、その組み込まれたねじれが異なる反応を示し、再び角度が狂います。機械の基準値が常に修正と戦っているため、毎日シムを追加したり取り外したりする「いたちごっこ」に終わることになります。.

「水平」とは何を意味するか：基礎、フレーム、ベッド、ラム、金型座面、およびラムとベッドの平行度

ベッドの前面に大工用の水準器を置いても、機械の幾何学的形状については何もわかりません。プレスブレーキにおいて「水平」とは、基礎から積み上げられた精密な公差の積み重ねを指します。.

正確な水平確認には、1フィートあたり0.0005インチを読み取れる精密機械工用レベルが必要です。重力によってラムが横に引っ張られないようにベッドが左右に水平であること、そしてパンチがダイに完全に垂直に入るように前後が水平であることを確認しなければなりません。ベッドが前方に傾いていると、パンチが材料を水平方向に押し出し、ダイの肩を削って角度を台無しにしてしまいます。フレームだけでなく、水平であるということは、下死点（BDC）においてラムとベッドが平行であることも意味します。Y1シリンダーがY2シリンダーよりもわずか数ミリメートル早く底突きすると、パンチは斜めにダイに入ります。根本的に平行が出ていない機械を、ベッドの中央にシム材を挟むだけで直すことはできません。.

たわみのせいにする前に、汚れ、バリ、摩耗したクランプ、不一致なダイセグメント、または座りの悪さがないか確認してください。

人間の髪の毛1本は、およそ0.003インチの厚さです。レーザースラグの破片やダイのタング（差し込み部）に付いた圧延バリは、簡単に0.008インチの厚さになります。ダイがそのようなゴミの上に乗っていると、その部分で工具が持ち上がり、パンチが深く食い込んで、その正確な箇所で材料を曲げすぎてしまいます。.

作業者はしばしばこのきつい曲げを見て、機械が他のあらゆる場所で奇妙にたわんでいると判断し、緩い箇所にシムを挟んで合わせようとします。工具を取り外してください。清潔な布でタングとベッドのスロットを拭いてください。平らな精密砥石をベッドにかけて、高い箇所やバリを削り落としてください。工具クランプに折れたバネや、ダイが平らに座るのを妨げるようなかじり面がないか確認してください。異なるメーカーのダイセグメントを混ぜている場合、あるいは同じメーカーでも製造バッチが異なる場合は、ノギスで全体の高さを測定してください。隣接する2つのダイセグメント間で0.005インチの高さの差があると、部品上ではまさにたわみの問題のように見えます。.

一貫した材料とセットアップ条件を使用して、端、四分の一、中央でテスト曲げを行い、マッピングしてください。

ベッドの全長にわたってカットした10ゲージの軟鋼を用意してください。端材や異なるロットのスクラップ、または木目方向が不均一な材料は使用しないでください。それを曲げてください。.

結果として得られた角度を、左端、左四分の一、中央、右四分の一、右端の5つの特定のポイントで測定してください。その正確な数値をマーカーで鋼材に直接書き込んでください。これが、負荷がかかった状態で機械が実際に何をしているかを示す物理的なマップです。数値が90-91-92-91-90であれば、典型的な対称的な機械のたわみが見られます。物理学の予測通り、フレームが中央でたわんでいるのです。しかし、数値が89-90-92-93-94であれば、たわみの問題ではありません。平行度の問題、フレームのねじれ、またはシリンダーの損傷です。.

ダイヤルインジケーターまたは平行度チェックを使用して、エラーが対称的な荷重たわみによるものか、より深刻なアライメントの問題によるものかを確認してください。

磁気ダイヤルインジケーターをラムに取り付け、ベッドを左から右へスイープ（走査）してください。テスト曲げで89度から94度への直線的な進行が見られた場合、インジケーターはおそらく、停止時または下死点においてベッドとラムが物理的に平行ではないことを裏付けるでしょう。.

この区別が、トラブルシューティングの全行程を決定します。シムでは平行度のエラーを修正できません。それには制御装置でY1/Y2シリンダーのパラメーターを調整するか、メカニカルストップを再調整する必要があります。テスト曲げで中央が開いた対称的なベルカーブが見られたものの、ダイヤルインジケーターが停止時に完璧な平行度を示している場合、問題は負荷がかかった状態での動的なたわみであると特定できます。これで、清潔で、正しく座っており、測定済みのベースラインが得られました。機械は正常です。エラーは予測可能です。ここが、手動シムを見るのをやめ、この正確な曲線に対抗するために設計された機械の内蔵システムに目を向けるべきポイントです。.

ブレーキにクラウニング機能がある場合はまずそれを使用し、クラウニングで素早く修正できない部分のみシムを使用してください。

機械が水平であり、ベッドが清潔で、工具が正しく座っており、シリンダーが平行であることを確認しました。それでもテスト曲げの中央が端よりも広く測定される場合は、純粋で避けられないたわみに対処しています。物理学の法則により、大きな荷重がかかるとサイドフレームが伸び、支えのないラムとベッドの中央が互いに離れるようにたわみます。この構造的な現実に対する解決策は、ダイの下に真鍮の板を滑り込ませることではありません。解決策は、機械の内蔵クラウニングシステムを使用して、その曲線に積極的に対抗することです。.

手動ウェッジ、油圧、およびCNCクラウニング：静的なシムよりも優れた修正方法

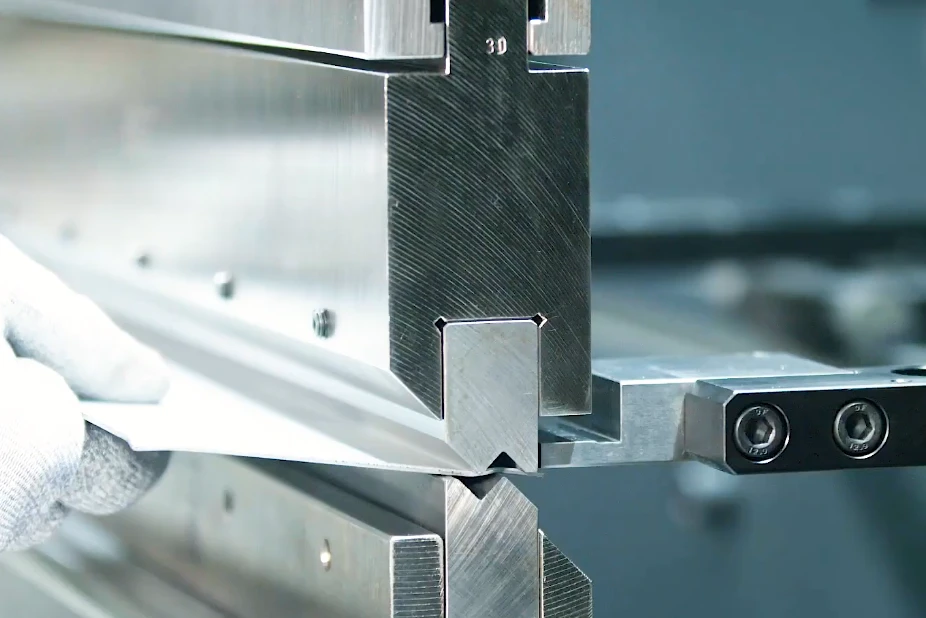

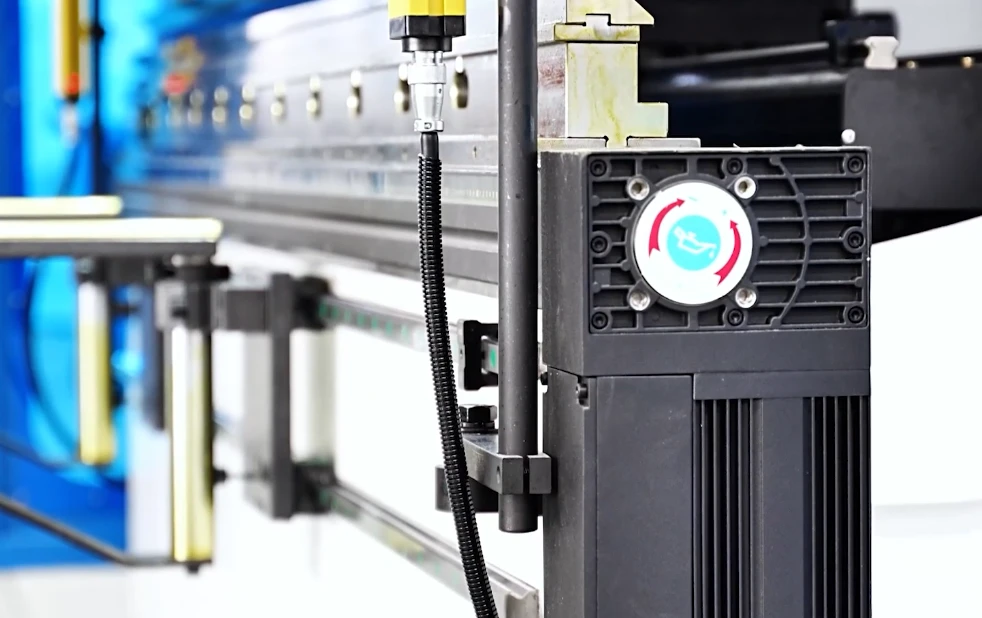

10フィートの1/4インチ厚のプレートを曲げることを想像してください。パンチが材料に食い込むと、必要な荷重によってラムの中央が上方に、ベッドの中央が下方に、滑らかで連続的な放物線を描くように押しやられます。クラウニングシステムは、この正確な形状を鏡のように再現するように設計されています。手回しクランクで動く精密研磨された対向ウェッジの列を使用する場合でも、下部ビームに組み込まれた油圧シリンダーを使用する場合でも、あるいは機械の材料ライブラリと連動するCNC制御モーターを使用する場合でも、クラウニングはベッドの中央を掃引曲線状に上方に押し上げます。この修正を再現性のある曲げワークフローに組み込む必要がある工場にとって、ADH Machine Toolは、 CNCプレスブレーキ 静的な補正ではなくプログラム制御に基づいたCNC曲げプラットフォームを中心に設計されているため、適切な次のステップを提供します。.

シムはこの形状を再現できません。シムは硬い段差です。ダイの中央に0.015インチのシム材を置いても、放物線を描くことはなく、局所的な支点を作ることになります。ダイはシムの上で橋渡し状態になり、両側に支えのない空気の隙間が残ります。荷重がかかると、工具はこの硬いスポットの上でたわみ、ダイが破損する危険性があるだけでなく、ベッドの長さに沿った滑らかで連続的な修正ではなく、曲げ角度に鋭い変化を生じさせてしまいます。.

中央が開いているか、閉じているか：クラウンがどちらの方向に動くべきか

クラウニングシステムを効果的に調整するには、金属の曲げ角度をパンチとダイの間の物理的な距離に変換する必要があります。機械がたわむと、上部ビームと下部ビームの間の隙間が中央で広がります。パンチがダイのキャビティに深く入り込まないため、曲げ角度は「開いた」状態、つまり鈍角になります。端が90度で中央が92度であれば、中央が開いています。クラウニングシステムは補正のために上方に移動し、下部ダイをパンチに近づけて、より深く食い込ませ、その角度を閉じる必要があります。.

逆に、クラウンをかけすぎると補正過多になります。ベッドが上方に強くたわみすぎて、剛性のあるサイドフレームよりも中央でパンチが深く食い込みます。結果として生じる曲げは中央で「閉じた」状態、つまり鋭角になり、端が90度のまま中央が88度になります。この開閉の関係を読み取ることで、ウェッジをどちらの方向に動かすべきか、あるいはCNCパラメーターをどのように調整すべきかが正確にわかります。角度を閉じるためにベッドを上げ、角度を開くためにベッドを下げているのです。.

なぜランダムな中央シムがクラウニングシステムと競合し、あらゆる荷重や材料に対して一つの修正を固定してしまうのか

クラウニングシステムは動的なものですが、シムは静的な塊です。オペレーターが厚板の開き気味の曲げを修正するためにセンターダイの下にシム材を差し込み、次のシフトで薄板のアルミに切り替わった際にそれを取り忘れたとします。CNCクラウニングシステムは新しいジョブを自動計算し、薄い材料は必要なトン数が少なくたわみも小さいため、上向きの反りを低減させます。.

機械制御装置はベッドが平らであると想定します。しかし、忘れられたシムはそのまま残っており、センターダイを強固に押し上げています。あなたは動的なシステムの中に、静的な高い箇所を恒久的に作り出してしまったのです。アルミ部品は中央で極端に閉じ気味に曲がり、CNCを信頼しているオペレーターは、クラウニングモーターが故障しているか、機械が平行ではないと思い込みます。静的なシムと動的なクラウニングを混在させると、機械の計算が狂い、特定のトン数に対する単一の固定的な補正が、その後に実行するすべてのジョブに適用されてしまいます。.

クラウニング機能のないブレーキプレスを使用している場合や、生産上の緊急事態において、制御されたシミングが妥当な選択肢となる場合

すべての現場がCNCクラウニングを備えた最新型のブレーキプレスを導入しているわけではありません。古い機械式ブレーキやフラットベッドの基本的な油圧機械を使用している場合、たわみは物理的な現実として残るため、手動で補正しなければなりません。.

繰り返し行う手動補正がまだ許容範囲内かどうかを検討している工場にとって、ADH Machine ToolのCNCベースの曲げ加工機は有用な比較対象となります。具体的なモデルや性能の詳細を知りたい読者は、ダウンロード可能な資料を確認してください。 パンフレット.

最新の機械であっても、クラウニングは全体的な曲線を作り出すものであり、局所的な金型の欠陥を修正することはできません。ベッドの全く同じ位置で何千もの短くて重いブラケットを曲げ続けると、最終的にはその特定のダイセクションの肩部に物理的な窪みが摩耗によって生じます。クラウニングシステムは、摩耗した金型を救うためにベッドの2インチの局所的なセクションだけを押し上げることはできません。機械に曲線を作り出すハードウェアが全く欠けている場合や、金型自体が局所的に損傷しているといった特定の状況では、測定され制御されたシミングは、怠慢な近道から必要な機械的介入へと変わります。.

最悪の角度だけを基準にするのではなく、曲げマップからシムパックを作成する

12フィートの10ゲージ鋼板を曲げた際、中央でちょうど92度の開き角が測定され、両端は完璧な90度であったと想像してください。現場ですぐに思いつくのは、厚いシム材を手に取り、92度のマークのダイの直下に差し込んで、もう一度ペダルを踏むことです。機械のたわみは崖のようなものではなく、緩やかな曲線です。しかし、シムは硬い段差です。最悪の角度だけに対処しようとすると、動的な川の中に鋭い岩を置くようなもので、極端なトン数で金型に点荷重をかけることになります。安全にシミングを行うには、機械の自然な曲線に似せた補正を行う必要があります。長尺部品のたわみに繰り返し悩まされている工場にとって、ADH Machine ToolのCNC曲げ加工ポートフォリオは、 タンデムプレスブレーキ シムを繰り返し修正手段として頼る代わりに検討すべき、実用的な設備導入の道筋となります。.

たわみ曲線の頂点を特定し、補正をどの程度テーパーさせる必要があるかを判断する

曲線の形状を知らなければ、曲線を修正することはできません。シム材をカットする前に、部品の全長にわたって曲げ角度をマッピングしてください。分度器を使用して12インチごとに角度を測定します。90度、90.5度、91度、92度、91度、90.5度、90度といった推移が見られるかもしれません。.

この順序は、ベッドが実際にどのような動きをしているかを示しています。たわみの頂点は92度の測定箇所ですが、曲線は実際には両側3フィートの場所から始まっています。ダイの中央1フィートの下にのみシムを置くと、隣接するセクションは支えられないままになります。ラムが下降すると、ダイは中央のシムを支点にしてシーソーのようにたわみます。正しく機能させるには、補正は影響を受ける6フィートの領域全体をカバーし、曲げが自然に90度に戻る場所でゼロになるようにテーパーをかける必要があります。.

厚さ公差が明確な一貫したシム材を選択し、スクラップの切れ端、箔の破片、点荷重を避ける

精度は予測可能な材料に依存します。スクラップ置き場から剪断された鋼板の端材、引き裂かれた結束バンド、あるいはくしゃくしゃになったアルミ箔を探し出すことは、1000分の1インチの精度を必要とするプロセスに大きな厚みのばらつきをもたらします。スクラップ金属にはバリや剪断されたエッジがあり、それが高い箇所を作り出すことが多く、柔らかい箔は高トン数の下で予測不能に圧縮されます。.

等級付けされた真鍮またはステンレス鋼のシム材を使用してください。これらの材料は厳しい厚さ公差で製造されており、荷重下での圧縮に耐えます。0.005インチの真鍮を使用する場合、金型をどれだけ押し上げているかを正確に把握できます。不均一な材料や未知の材料を下ダイの下に置くと、トン数は最も厚く硬い点に集中します。この点荷重は下ダイに対してくさびのように作用し、重いボトミングやコイニング作業中に、硬化された工具を真っ二つに割ってしまう可能性があります。.

薄いものから始め、頻繁にテストし、いきなり厚いシムに飛びつかない

過剰修正は思っているよりも簡単です。中央の角度が2度開いている場合、それを閉じるには0.020インチのシムが必要だと考えるかもしれません。しかし、ダイの下に厚いシムを置くと、工具がホルダーに収まる方法が変化し、ダイがわずかに回転したり、予期しない方法でブリッジしたりすることがあります。.

必要だと思う厚さの半分から始めてください。0.005インチまたは0.010インチのシムを頂点エリアに差し込み、テストピースを曲げます。新しい角度の推移を測定し、機械がどのように反応するかを確認してください。中央は91度まで下がりましたか？テーパーは外側に移動しましたか？最終的な寸法に徐々に近づけることで、機械が突然中央で鋭角に曲がるのを防ぐことができます。もしそうなれば、セットアップを解体してやり直すしかなくなります。.

シムを外側に向けて薄くし、新しい高い箇所を作らずに曲げを修正する

機械の放物線状のたわみに合わせるには、シムパックは浅い階段のような形状にする必要があります。曲げマップを使用して、層状に補正を構築してください。.

マッピングしたたわみが6フィートに及ぶと仮定します。ベース層として、6フィートの長さの0.005インチ厚のストックをダイの下の中央に配置します。次に、4フィートの0.005インチ厚のストックを切り出し、最初の層の上に中心を合わせて重ねます。最後に、2フィートの0.005インチ厚のストックを切り出し、一番上に中心を合わせて配置します。これで、中央で0.015インチの浮き上がりを提供し、端に向かって0.005インチまで先細りになり、その後スムーズにフラットなベッドに戻る、滑らかな3段のランプが完成しました。このフェザー状（羽状）のアプローチは機械の曲線と一致しており、ツールが安全にトン数を吸収できるようになります。.

メンテナンス部門が特定の暫定的な回避策を承認していない限り、合計の補正量は0.5mm未満に抑えてください。

シム調整で実際に補正できる範囲には、物理的な限界があります。合計厚さが0.5mm（約.020インチ）を超えるフェザー状のシムパックを作成しなければならない場合は、作業を中止してください。.

0.5mmを超える隙間は、シム調整では隠しきれない機械的な故障を示しています。ラムが永久的にたわんでいる、ベッドが歪んでいる、あるいはダイのショルダーが摩耗している可能性があります。真鍮製のストックで0.5mmの隙間を覆うことは、機械のフレームとツールに過度で不自然なストレスを与えます。この段階では、もはやオペレーターによる調整の範囲を超えており、メンテナンス上の問題となります。メンテナンス部門が機械を明示的にマッピングし、重要な作業を完了させるために暫定的なシムパックの使用を許可した場合を除き、0.5mmを超える調整はツールの破損を招くだけです。.

ダイのサポートや再現性を犠牲にすることなくシムを取り付け、検証する

曲線をマッピングし、フェザー状の層を切り出しました。しかし、それらをツールの下に配置する作業こそが、理論と実際の鋼材がぶつかり合う場所です。200トンのブレーキプレスで、標準的な4ウェイVダイの下に0.015インチの真鍮シムを滑り込ませたところ、クランプ時にダイがガタつくという状況を想像してください。そのガタつきは、ベアリングの接触が失われている音です。完璧にフェザー状に加工されたシムパックであっても、ダイを揺らしたり、ずらしたり、構造的な安定性を失わせたりするようなものであれば、それは無用であり、危険です。局所的な角度補正が、機械的な危険へと変わってしまいます。.

ツールの座り方に基づいて、シムをダイの下、ダイホルダーの下、あるいは個々のセグメントの下のどこに配置するかを決定する

ツールの形状によってシムの配置が決まります。アメリカンスタイルのソリッドな長尺ダイをベッドに直接載せて使用している場合は、シムはベッドとダイの間に配置します。しかし、ダイホルダー内でヨーロッパスタイルのセグメント化されたツールを使用している場合、100mmの単一セグメントの下に直接シムを置くと段差が生じます。ラムが作動すると、その持ち上がったセグメントが隣接するセグメントが接触する前にトン数の負荷を一身に受けることになり、ツールが破損するリスクが生じます。.

その代わりに、シムをダイホルダー自体の下に配置してください。ホルダーをシミングすることで、セグメント化されたダイは上端に沿って完全に面一（フラット）の状態を保てます。ホルダーが局所的な浮き上がりを吸収し、それを各セグメントに分散させます。目的は、ツールの連続した平面を中断させることなく、曲げ面を高くすることです。.

機械をロックアウトし、ツールを支え、接触面を清掃・バリ取りし、均等にクランプする

ラムをロックアウトせずにパンチとダイの間に手を入れないでください。機械が安全な状態になったら、フェザー状のシムパックを所定の位置に滑り込ませるのに必要な分だけダイまたはホルダーを持ち上げます。真鍮を入れる前に、清潔な布と溶剤でベッドとツールの底面を拭いてください。シムパックの下に金属の削りカスが一つでも挟まっていると、慎重に測定した補正値に意図しない0.010インチの点荷重が加わってしまいます。.

真鍮ストックにせん断バリがないか点検してください。自分でシムをカットした場合は、平らな砥石でエッジを研磨してください。ツールを降ろす際は、しっかりと固定します。油圧クランプを使用している場合は、作動させてダイが平らで密着した状態になることを確認してください。手動のセットスクリューを使用している場合は、シムパックに対してダイホルダーが歪まないよう、中央から外側に向かって均等に締め付けてください。.

ダイが揺れたり、横にずれたり、トン数によってホルダーを損傷したりしないよう、全面的なベアリング接触を維持する

プレスブレーキのダイは、トン数をベースからベッドへと真っ直ぐ下に伝えるように設計されています。シムを追加すると、その荷重経路が変化します。シムパックの上で高く浮いたダイは、シーソーのように動く可能性があります。手でダイを揺らしてみてください。カチカチと音がしたり、前後に傾いたりする場合は、シムの幅が狭すぎるか、中心からずれて配置されています。.

負荷がかかると、揺れているダイは横に蹴り出そうとします。この横方向の動きは、クランプ用のタングやセットスクリューに大きなせん断力を与えます。これらは本来、ダイを所定の位置に保持するためのものであり、曲げのトン数を吸収するためのものではありません。ダイのベース全体にわたって完全なベアリング接触が得られていない場合、集中した圧力によってダイホルダーや機械のベッドに永久的なへこみが生じる可能性があります。ラムを作動させる前に、金属同士がしっかりと接触していることを確認しなければなりません。.

同じテストストリップを再曲げし、両端、四分の一地点、および中央の角度を再確認する

補正を確認するために新しい鋼材を使用しないでください。最初のたわみをマッピングするために使用したのと同じテストストリップを使用します。それをブレーキプレスに戻し、前回と全く同じように位置合わせをして、再度曲げを行います。.

同じストリップを使用することで、材料の厚みや圧延方向の違いを変数から排除できます。両端、四分の一地点、および中央を再度測定します。中央の角度が両端と一致するまで閉じるように調整します。中央が曲がりすぎている場合は、シムパックが厚すぎます。四分の一地点が開いている場合は、フェザー状のテーパーが急すぎます。実際の曲げ結果こそが、計算を検証する唯一のフィードバックループです。.

局所的な補正が安定した後にのみ、ラム全体の深さまたはプログラムされた角度をリセットする

テストストリップが全長にわたって一貫した角度（例えば、端から端まで均一な91度）を測定できれば、局所的なたわみの問題は解決したことになります。シムパックによって、条件が正常に整えられました。この段階になって初めて、機械の全体的な制御設定を調整してください。.

Y1/Y2ラムの深さを調整するか、コントローラーのプログラム角度を変更して、均一な91度を目標の90度まで下げてください。局所的なたわみ曲線を補正するために、全体のラム深さを調整してはいけません。中央を修正しようとして端部を曲げすぎてしまうだけです。まず局所的な補正を安定させることで変数を分離し、予測可能性を取り戻すことができます。ただし、この安定化は、必要なシムの厚さが安全な範囲内に収まっている場合にのみ可能です。.

0.5mmルールは設定の好みではなく、停止信号として扱うこと

0.5mmは紙数枚分のように見えるかもしれませんが、高い加圧下では大きな構造上のくさびとなります。局所的な補正がこの制限を超える場合、それはもはや自然な材料のばらつきや軽微な工具の摩耗を補正しているわけではありません。機械のフレームでは閉じられない物理的な隙間を、工具に無理やり埋めさせようとしているのです。これは、一時的なセットアップの工夫が、機械的な故障を隠蔽する手段に変わってしまう瞬間です。.

過度なシムの厚さが示唆するもの：ベッドのたわみ、ラムの垂れ下がり、ギブの摩耗、油圧の不均衡、基礎の沈下、または工具の摩耗

真っ直ぐな曲げを得るために0.030インチ（約0.76mm）の真鍮シムが必要な場合、原因が工具にあることは稀です。それほど多くの鋼材が不足しているということは、プレスブレーキの幾何学的な構造のどこかが限界を迎えていることを意味します。ベッドは、長年にわたり中央で短い部品を過負荷で曲げ続けたために、恒久的にたわんでいる可能性があります。ラムの垂れ下がりやギブの摩耗は、加圧下で上部ビームを傾けたりねじったりする原因となります。油圧シリンダーが同期しておらず、パンチをダイに均一に押し込むのではなく、互いに干渉し合っている可能性もあります。基礎の沈下でさえ、平行度を出すためだけに巨大なシムが必要になるほど機械フレームをねじ曲げることがあります。ダイの下に真鍮を積み重ねても、これらの根本的な原因は解決されません。根本的な問題が悪化する間、症状を一時的に抑えているに過ぎません。.

厚いシムの積み重ねが、重い曲げや長い曲げのたびに必要となる場合は、機械がその作業に適合しているかどうかを再評価するのが賢明な次のステップです。ADH Machine ToolのCNC曲げ加工ポートフォリオには、 大型プレスブレーキソリューション セットアップの補正だけでは提供できない、より信頼性の高い幾何学的精度、能力、制御を必要とする作業のためのソリューションが含まれています。.

恒久的なシムの積み重ねが損傷を隠し、将来の角度問題の診断を困難にする理由

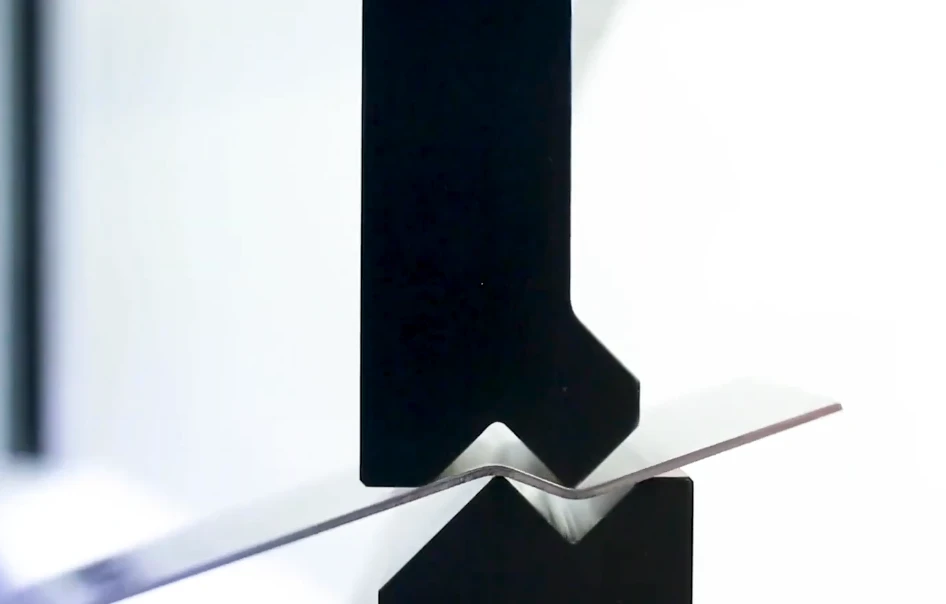

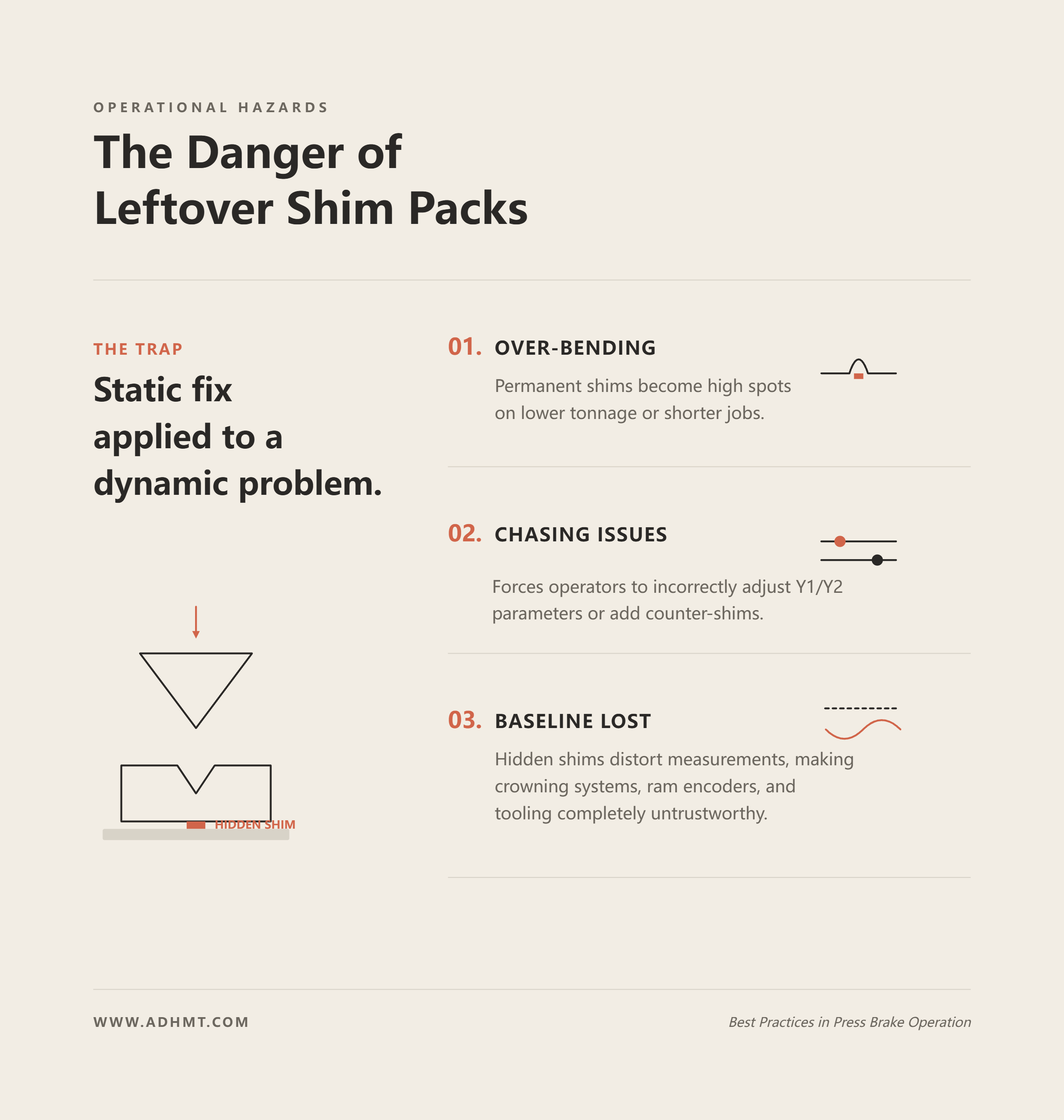

作業終了後もダイの下に大きなシムパックを残しておくと、次の作業者にとっての罠となります。静的なシムは、動的な問題に対する硬直的な解決策です。次の作業でより低い加圧や短い曲げ長さが必要な場合、その恒久的なシムは高い箇所となり、中央部を過度に曲げてしまいます。作業者はその後、Y1/Y2パラメーターを調整したり、元のシムに対抗するためにカウンターシムを追加したりして、問題を追いかけることになります。すぐに機械の基準は完全に失われてしまいます。隠された真鍮の塊が現場のあらゆる測定を歪めているため、クラウニングシステム、ラムエンコーダー、または工具を信頼できなくなります。.

シムの厚さ、場所、材質、ジョブ番号、日付を記録し、次の作業者に謎を残さないようにすること

重要な作業を完了させるためにシムを使用しなければならない場合は、そのシムを現場のゴミではなく、文書化された工具として扱ってください。行ったことを正確に書き留めてください。シムの厚さ、ベッド上の正確な位置、使用した材質、ジョブ番号、日付を記録します。この記録をセットアップシートに貼り付けるか、コントローラーのメモに入力してください。シフト交代時、次の技術者はなぜダイが浮いているのかを正確に知る必要があります。この透明性により、先週の厚板加工で残された真鍮の切れ端が原因であるにもかかわらず、次の作業者が油圧故障を探して機械を分解してしまうような事態を防ぐことができます。.

意思決定の道筋：生産のための緊急シム、繰り返し作業のためのクラウニング調整、そしてシムの積み重ねが増え続ける場合の専門的なアライメントや修理

シム材に手を伸ばすたびに、あなたはメンテナンスに関する意思決定を行っています。重要な注文の作業中に中央の角度が1度下がった場合、緊急シムはシフトを終えるための有効な戦術です。同じ部品を加工するたびに同じ補正が必要になる場合は、その特定の加圧曲線に対応するためにクラウニングシステムの再調整が必要です。しかし、標準的な厚さの鋼材で90度を出すために、毎月より厚いシムをカットしていることに気づいたら、止めてください。機械はそれが損傷していると訴えています。工具を取り外し、ベッドの平行度を確認し、ギブを点検してください。シムパックが0.5mmの制限を超えて増え続ける場合は、真鍮を置き、根本的なたわみを修正するために修理を依頼してください。問題がより広範な曲げ能力や機器の評価に関わる場合は、ADH Machine ToolのCNCベースの曲げ加工および板金ソリューションが、技術的な相談先として実用的なサプライヤーとなります。 技術的な相談のための連絡先.
