I. はじめに

その見込みにワクワクしつつ、少し圧倒されてもいますか？ レーザー切断機—あなたのデジタルデザインを驚くほど正確に現実化できる、素晴らしい機械です。心配しないでください。この一見複雑そうな装置は、決して恐ろしく謎めいた道具ではありません。むしろ、無限の創造力を解き放つ鍵であり、デジタルの概念と実体ある作品をつなぐ素晴らしい架け橋なのです。.

産業機械の世界に初めて足を踏み入れる完全な初心者でも、スキルを広げたい熱心なDIY愛好家でも、この究極ガイドは理論から実践までのあらゆる障害を取り除きます。レーザー切断の科学的背景の詳細な探究、安全性への強い重点、素材特性と重要なパラメータ制御の包括的理解、そして適切な日常メンテナンス技術の習得という4つの重要分野で、しっかりとした基盤を築きます。.

準備はできましたか？この強力な機械の可能性を体系的に解き明かし、慎重なオペレーターから熟練した創造的マスターへと進化し、効率的で精密な創作の旅を共に始めましょう！

I. はじめに

レーザー切断機というアイデアにワクワクしつつ、少し圧倒されていませんか？この機械は、あなたのデジタルデザインを驚くほどの精度で実物に変えることができます。.

正直なところ、見た目ほど怖いものではありません。むしろ、無限の創造の可能性への切符だと思ってください—デジタルのアイデアと実際に触れられるモノとの架け橋です。.

産業用工具にまったくの初心者でも、スキルアップを目指すDIY愛好家でも、このガイドは理論から実践的な知識へと導きます。レーザー切断の科学、安全性、素材とパラメータの理解、日常メンテナンスという4つの大きな分野に焦点を当てます。.

さあ始めましょう。あなたは慎重なオペレーターから自信あるクリエイターへと変わろうとしています。この機械の本当の力を見てみる準備はできましたか？

Ⅱ. レーザー切断機の基礎

1. 仕組み

(1) 核心原理

レーザー切断は、集中した高エネルギーのレーザービームを使って素材を加熱し、溶融、蒸発、または燃焼させます。ガスの流れが不要な素材を吹き飛ばし、正確な切断面を残します。.

(2) 操作手順

1) レーザー生成

レーザー発生器は機械の心臓部です。CO₂ガス、ファイバー、固体結晶などの特定の媒体を外部電源で励起し、集束したレーザービームを生成します。.

ビームの輝度、方向性、一貫性は、産業用切断に最適です。.

2) レーザー集束

生成後、レーザービームはレンズやミラーからなる光学系を通過します。この構成によりエネルギーが一点に集束され、必要な場所に強烈な熱を生み出します。.

これによって精度と効率の両方が得られます。.

3) 切断プロセス

集束されたレーザービームが素材に当たり、素材はすぐにエネルギーを吸収して熱に変換します。素材や設定によって、いくつかの現象が起こります。

• 溶融：材料が溶け、補助ガスが溶融金属を吹き飛ばし、きれいな切断面を残します。.
• 蒸発：材料が固体から気体へ一気に変化し、薄い材料に適しています。.
• 燃焼：特に酸素を使用する場合、材料が燃えて切断速度が向上します。.
• アブレーション：材料が非常に速く加熱され、瞬時に燃焼または蒸発します。.

4）補助ガスの役割

補助ガスはレーザー切断に不可欠で、いくつかの役割を果たします。

• スラグ除去：溶融または蒸発した破片を吹き飛ばし、切断部分をクリアに保ちます。.
• 冷却：切断部位やレーザーヘッドを冷却し、反りや損傷を防ぎます。.
• 化学反応：例えば酸素は材料と反応して切断速度を向上させます。一方、窒素は酸化を防ぎ、よりきれいな切断面を作ります。.

2. 主要構成部品

（1）レーザー発振器

レーザー発振器は切断に必要な高エネルギーのビームを生成します。.

一般的なタイプは、ファイバーレーザー、CO₂レーザー、YAG固体レーザーの3種類です。.

波長約1.06ミクロンのファイバーレーザーは効率が高く、炭素鋼、ステンレス、アルミニウム、銅などの金属切断に最適です。産業用金属加工では主力として使用され、例えば シングルテーブルファイバーレーザー切断機 が先導しています。.

波長約10.6ミクロンのCO₂レーザーは非金属材料に適しています。.

YAGレーザーもおよそ1.06ミクロンで動作し、より厚い金属を扱えますが、価格が高く寿命が短いです。レーザー装置内部には、ポンプ光源、ゲインファイバー、反射回折格子、ビームコンバイナー、クラッディングストリッパー、スプライスポイントなどがあり、安定した高品質レーザーを生み出すために連携しています。.

（2）光学系

レーザーが生成された後、光学系を通して切断ヘッドへ送られます。.

このシステムはコリメートミラー、反射ミラー、集光レンズを使ってビームを整列・集束します。.

集光レンズはビームを小さなスポットに縮小し、エネルギー密度を高めて局所的に強い熱を発生させます。透過率、反射率、焦点距離、耐熱性などが切断品質や信頼性に影響します。.

切断ヘッド内部の保護レンズは、飛散物や破片から精密な光学部品を守り、機械の寿命を延ばします。.

(3) 切断ヘッド

切断ヘッドは作業の中心です。光学部品、集光レンズ、ノズル、容量式高さセンサー、保護ガラスを保持します。.

ノズルはレーザーを通し、補助ガスを導いて溶融金属を吹き飛ばし、継ぎ目をきれいに保ちます。.

容量式高さセンサーはノズルと素材の間の隙間を監視し、焦点を自動調整します。これにより、凸凹のある表面でもレーザースポットが常に正しい位置に保たれます。.

(4) モーション制御システム

モーション制御システムには、CNCコントローラー、モーター、ガイドレール、伝達部品が含まれます。これらが連携して、切断ヘッドを高速かつ精密に動かします。.

フィードバック装置と閉ループ制御により、システムは正しい経路を追跡します。また、加速、多軸同期、経路補間など、精度と速度に不可欠な制御も行います。.

(5) 冷却システム

ほとんどのレーザー切断機は、クローズドループ式の水冷システムを使用します。循環ポンプが冷却液をレーザー発生器や光学部品に通し、温度を下げます。.

システムはポンプ、配管、タンク、センサーで構成されています。温度を安定させることで、レーザー出力の信頼性と機器の長寿命化が実現します。.

(6) 補助ガスシステム

素材や作業内容に応じて異なるガスを選びます。保護ガスと切断ガスがあります。.

保護ガスは主に窒素で、光学部品を破片から守ります。切断ガスは、金属用の酸素のように燃焼を促進し、切断速度を上げます。窒素は酸化のないきれいな切断にも使用されます。.

（7）センサー

このカテゴリには位置センサー、温度センサー、圧力センサーが含まれます。位置センサーはプラットフォームと切断ヘッドの動きや位置を追跡します。これにより、すべてが正確に動くように保たれ、予期せぬ動きが防止されます。温度センサーはレーザーと冷却水の温度を監視します。どちらかが過熱し始めた場合、問題になる前に検知します。一方、圧力センサーはガス補助システムを監視します。これにより、切断プロセス中の安定性と安全性が保たれます。.

3. 基本概念

（1）操作タイプ

1）ベクター切断

レーザーベクター切断は、事前に設計されたベクターパスに沿って、高出力・低速度のレーザービームを使用します。ビームは材料の特定部分を加熱し、溶融または蒸発させて、完全かつ精密な切断を行います。.

この方法は、構造部品、パーツ、フレームなど、材料を完全に切断する必要がある作業に適しています。通常、きれいで滑らかな切断面や鋭い輪郭が得られ、彫刻よりも速いことが多いです。.

この二次元アウトラインには、AIやDXFベクターファイル形式がよく使用されます。.

2）ラスター彫刻

ラスター彫刻は少し異なります。ここでは、レーザーヘッドがビットマップ画像に沿って材料をラインごとに走査します。.

低出力・高速で表面にパターンや文字を刻み、浅いレリーフ効果を与えます。レーザーの強度は画像のグレースケール値に基づいて変化するため、細部や異なる濃淡を表現できます。.

この技術は、看板、芸術的装飾、写真彫刻などでよく使われます。ラスター彫刻では、JPGやPNGのビットマップ形式が標準です。.

ベクター切断には、材料を完全に切り抜くためにより高いレーザー出力と低速が必要です。きれいな切断面を得るには、焦点を慎重に調整する必要があります。.

対照的に、ラスター彫刻は一般的に低出力と高速を使用し、複数回の走査で表面を彫ります。異なる質感効果を作るために、焦点をわずかにずらすこともあります。.

（2）主要パラメータとその影響

1）レーザー出力

レーザー出力はレーザー切断の中心にあります。それはレーザービームが毎秒どれだけのエネルギーを供給するかを決定します。.

出力は切断できる厚さの上限を決めます。出力が高いほど、より厚い素材を切り抜くことができます—例えば、20mmの炭素鋼板を切るには、1mmのステンレス板を切るよりもはるかに大きな力が必要です。.

一定の厚さに対して、出力を上げれば切断速度を速めることができます。より速く動かしてもきれいな切断面が得られるため、生産性向上に役立ちます。.

しかし、出力を上げすぎるのは常に賢明とは限りません。薄い板にはそれほど出力は必要なく、過剰なエネルギーは切断幅を広げ、切断面を損ない、裏面に頑固なスラグを残します。素材と厚さに合わせて出力を調整することが、正しく作業を行うための重要なポイントです。.

以下は、異なる金属に必要な出力の目安を示す表です：

2）切断速度

切断速度とは、レーザーヘッドが経路に沿って移動する速さのことです。この速度は、レーザーが材料の各部分に当たる時間を制御します。.

速度を低く設定しすぎると、レーザーが各部分に過剰なエネルギーを与えてしまいます。その結果「過焼け」が発生し、切断幅が広がり、切断面がひどく溶け、表面が粗くなります。.

また、切断の底部に多くのスラグが蓄積されるのが見られます。理想的ではありません。.

しかし、速度が速すぎると、レーザーが十分な時間をかけられず、完全に切断できない場合があります。切断が途中で途切れたり、特に終端付近で不均一になることがあります。.

レーザー出力と切断速度を密接に一致させることが重要です。出力が一定の場合、最適な速度範囲があります。この範囲内であれば、細く滑らかでほぼスラグのない切断が可能です。.

例えばステンレス鋼の場合：

作業効率を向上させる設備仕様を探るために、こちらからダウンロードできます パンフレット.

3）焦点位置

焦点位置とは、レーザービームが実際にワーク表面に対してどこに焦点を合わせるかということです。.

レーザースポットのサイズを変えることで、パワー密度、つまり材料の各部分に当たるパワーの量を制御することになります。.

この細かな設定が、切断の仕上がりのきれいさや精度に大きな違いをもたらします。.

4. レーザーの主な種類

現代の製造業では、適切なレーザー技術を選ぶことが、工程の効率や精度を大きく左右します。また、実際に加工できる素材にも影響します。優れた結果を得たいなら、各種レーザー発振器の基本や特性を理解することが不可欠です。これは製造工程を最適化する上での現実です。もっと詳しく知りたいですか？私たちの レーザー切断機の種類 では、この内容をさらに詳しく解説しています。ここでは、最も一般的な3種類、CO2レーザー、ファイバーレーザー、ダイオードレーザーについて見ていきましょう。.

（1）CO2レーザー

CO2レーザーは、二酸化炭素、窒素、ヘリウムの混合ガスをレーザー媒質として使用します。ガスレーザーの一種です。.

一般的な波長は10.6マイクロメートルで、非金属材料との相互作用に特に優れています。.

木材、プラスチック、ガラスなどの加工にCO2レーザーが選ばれるのも当然です。非金属の扱いにおいて、他の多くの選択肢よりも優れています。.

(2) ファイバーレーザー

人間工学的な出力

コピー

ファイバーレーザーは、光ファイバーを増幅媒質とする固体レーザーです。通常は約1.064マイクロメートルの波長で動作します。この波長は金属加工に非常に適しています。ファイバーレーザーは高い出力密度と優れたビーム品質を持ち、金属加工の分野でトップクラスの選択肢です。板金とパイプの両方を扱う必要がある場合、 兼用ファイバーレーザー切断機 は高い汎用性を発揮します。.

（3）ダイオードレーザー

ダイオードレーザーは半導体材料を使用します。非常にコンパクトで軽量、しかも消費電力が少ないのが特徴です。.

この特性から、携帯型や小型化された機器でよく見かけます。波長は通常800〜980ナノメートルの範囲にあり、かなり広いレンジです。.

III. 操作ガイド

1. 設計とファイル準備

製造工程を始める際、適切なファイルを作成することが最初の重要なステップです。選んだファイル形式がレーザーの動作を大きく左右します。.

ファイルは通常、次の2つのカテゴリーに分類されます：

（1）ベクターファイル

ベクターファイルはピクセルで構成されていません。数学的な点、線、曲線、つまり「パス」で記述されています。数式に基づいているため、ベクター画像は拡大・縮小しても品質が劣化しません。レーザーカッターのソフトウェアはこれらのパスを動作指示として読み取ります。.

一般的なベクターフォーマットには、SVG（Scalable Vector Graphics）、DXF（Drawing Exchange Format）、AI（Adobe Illustrator）、CDR（CorelDRAW）があります。これらは切断やスコアリングの両方に使用されます。.

（2）ラスター（ビットマップ）ファイル

ラスター（ビットマップ）ファイルは、古典的な画像形式で、小さなピクセルの格子から構成されています。写真などがその例です。JPG、PNG、BMPなどがあります。レーザーカッターがこれらを扱う場合、インクジェットプリンターのように左右に動きながら、各ピクセルにレーザーを照射して濃淡を作ります。.

ラスター形式のファイルは彫刻に使われます。形を切り抜くことはできず、素材の表面に画像を彫刻するだけです。.

1) CAD図面と設計

まず、CADソフトで部品の仕様、形状、パターンを作成します。最初から細部を正確に仕上げることが重要です。.

2) CAMプログラムの生成

次に、CADモデルをMastercamやPowerMillなどのCAMソフトにインポートします。このプログラムは設計を機械の指示—通常はGコード—に変換します。.

このコードはレーザーカッターに正確な動きを指示します。完成品を設計通りに仕上げるには、細かい動きすべてが重要です。.

ファイルを準備する際に覚えておくべきこと：

• すべてのテキストをアウトラインに変換します。これを怠ると、CNCレーザーがフォントを誤読する可能性があります。.
• すべてのパスが閉じていることを再確認します。開いたままだと、レーザーが途中で止まり、不自然な隙間ができることがあります。.
• 設計ファイルはきれいに保ちます。切断に必要なパスと重要な注記だけを含めましょう。.
• すべてを正しくスケーリングしてください。スケーリングが間違っていると、部品が合わなかったり正しく機能しない可能性があります。.
• ファイル形式を確認し、問題がないことを確かめます。ほとんどの機械はGコードかDXFを必要とします。ファイルが完全か常に確認しましょう—ツールパスが欠けていると作業全体が台無しになります。.

2. 材料の準備と選定

作業に適した材料を選びましょう。レーザー切断機で使用できることを確認してください。.

一般的な選択肢は以下の通りです：

• 金属：ステンレス鋼、炭素鋼、アルミニウム、銅、真鍮など。.
• 非金属：木材、アクリル、プラスチック、革、紙、布。.
• 特殊材料：ガラス、セラミック、ゴム。これらは特定のレーザー設定が必要です。.

金属を扱う場合は、ファイバーレーザーカッターが最適です。非金属材料にはCO2レーザーカッターが適しています。.

材料の厚さ、サイズ、平坦さを必ず確認してください。機械が対応できない場合、装置を損傷する恐れがあります。.

素材を選んだら、始める前にじっくり確認しましょう。.

表面がきれいであることを確認してください。油、ほこり、離型剤、粘着物、塗料、その他結果を損なったり機械を傷つけたりする可能性のあるものは拭き取ります。.

コーティングや保護フィルムについても考えましょう。機械に合わないフィルムは剥がしてください。亜鉛メッキ鋼の亜鉛層のような一部のコーティングは、切断時に異常なスラグを発生させることがあるため、残すかどうかを事前に決める価値があります。.

注意：以下の素材にはレーザーカッターを使用しないでください。

3. 機械設定

(1) 出力と速度の設定

レーザー出力：素材の種類と厚さの両方に応じてレーザー出力を選びます。厚い素材は通常、単純により高い出力が必要です。.

切断速度：作業内容と求める切断の種類に合わせて切断速度を調整します。薄い素材は速い速度でも対応できますが、厚い素材では速度を落とす必要があります。.

(2) 焦点距離と位置合わせ

焦点距離の調整：レーザーが素材の表面に正確に焦点を合わせていることを確認してください。このちょっとした調整が、切断性能に大きな差をもたらします。.

切断経路の位置合わせ：位置合わせ用のツールやソフトウェアを使って、レーザーヘッドを選択した経路に正確に合わせてみましょう。精度を保つのに非常に役立ちます。.

4. テストとプレビュー

本格的な生産に入る前に、最終的な加工品と全く同じ素材で試し切りを行うのが賢明です。.

(1) 試験切断の目的

試し切りを行うことで、レーザー出力、切断速度、焦点距離の設定が実際に機能しているかを確認できます。切断品質が必要なレベルに達しているかを確かめる方法です。.

結果が思わしくない場合は、試し切りの観察結果に基づいて設定を微調整できます。そうすることで、最終結果を成功させる可能性を最大限に高められます。.

(2) 検査基準

試し切りが終わったら、次の重要な項目を確認してください：

5. 切断工程の開始と監視

前の手順が終わったら、正式な切断段階に進む時だ。.

切断経路が設定され、安全確認がすべて完了し、材料が積載され中央に配置されていることを確認する。次に、機械の制御パネルに移動して切断の準備をする。.

レーザー切断機を起動する手順は以下の通り：

(1) 起動シーケンス

機器のマニュアルまたは標準手順書を手に取り、装置の電源を入れる。まず冷却システムを起動する。次にレーザーと制御システムを起動する。.

(2) レーザーの起動

スタートボタンを押してレーザー切断機を動かす。レーザービームは切断ヘッドから発射され、レンズで集光され、材料表面に当たり切断を開始する。.

(3) 制御システムの起動

制御システムをオンにする。これにより、レーザーの出力、切断速度、その他の設定がプログラムされた指示に従って自動的に制御される。.

(4) 駆動システムの起動

駆動セレクタースイッチを「運転」に設定する。駆動電源ボタンとリセットボタンを押す。.

(5) 原点復帰操作

機械の軸をゼロにする。「軸原点」ボタンと「サイクルスタート」ボタンを押す。.

(6) 安全確認

安全マットが正常に機能することを確認する。移動ガントリーから人や物を遠ざけるための注意喚起バリアを設置する。.

(7) プログラムの読み込み

ワークピースをテーブルに載せて固定する。実行したいプログラムを選択する。.

(8) 試運転

「ドライラン」を押し、その後「サイクルスタート」を押して新しいプログラムをテストする。この工程は、本格的な生産を始める前に重大なミスを発見するのに役立つ。.

(9) 機械を起動する

設定を再確認してください。準備ができたら、「スタート」ボタンを押してレーザー切断を開始します。.

煙が晴れるまでカバーを開けないでください。材料が冷えるまで待ち、やけどの危険を避けましょう。.

切断された部品や廃材を慎重にベッドから取り除きます。破片が完全に冷えていることを確認してください—火事は誰も望みません。.

完成した部品の鋭い縁をバリ取りや滑らかにします。見た目だけでなく、安全のためにも重要です。.

取り出し後は、機械と作業エリアを整頓してください。ブラシ、ピンセット、または掃除機で破片を取り除き、ハニカムベッドが清潔で平らな状態を保っているか確認します。.

帰る前に個人の持ち物を忘れないようにしましょう。整った作業スペースは次に使う人のためにもなります。.

IV. 安全上の問題

1. 三大致命的リスクの認識

(1) 眼の損傷

レーザー切断は非常に強力なビームを使用します。一部の波長は眼の組織を透過し、不可逆的な網膜損傷を引き起こす可能性があります。.

これは失明につながる可能性があります。短時間の露光でも深刻な結果を招くことがあります。.

(2) 火災の危険

レーザー切断は多くの熱を発生させます。材料を溶かしたり、蒸発させたりすることがあります。.

そのエネルギーによって火災が発生する可能性があり、特に可燃性の物質を切断したり、可燃性材料の近くで作業する場合は危険です。.

(3) 有毒ガス

PVCやポリカーボネートなどの材料を高温で切断すると、有毒なガスや煙が発生することがあります。塩化水素、一酸化炭素、ダイオキシンなどが空気中に放出される可能性があります。.

これらのガスは、機械を操作する人に深刻な健康被害をもたらします。.

潜在的なリスクとその軽減策についてより包括的な概要を知るには、次をお勧めします レーザー切断機の副作用の理解.

2. 必須安全手順

(1) 個人用保護具

標準的な安全メガネはレーザーに対してほとんど保護効果がありません。完全な個人用保護具（PPE）セットは、危険に対する最初で最も重要な物理的障壁となります。.

1）プロ仕様レーザー安全メガネ

これはPPEの絶対的な要となる装備です。レーザーによる目の損傷は永久的かつ不可逆的です。使用するレーザーの特定波長を遮断するよう設計されたアイウェアを選ばなければなりません。レンズには通常、保護可能な波長範囲（OD値）が表示されています。.

例えば、CO₂レーザー（波長10,600 nm）用のメガネは、ファイバーレーザー（波長1,064 nm）の放射に対してほとんど保護効果がありません。レーザーの完全密閉ケーシングは直接光や反射光のほとんどを遮断しますが、メンテナンス、校正、緊急時にカバーを開ける際は必ず適切な安全メガネを着用する必要があります。.

2）呼吸保護マスク

レーザー切断時に発生する煙は無害な蒸気とは程遠く、超微粒子（PM2.5）や有害化学物質を含むエアロゾルです。木材切断ではタールが発生し、アクリル切断では刺激性ガスが発生します。.

このため、活性炭フィルター付きのハーフフェイス型防毒マスクの使用を強く推奨します。揮発性有機化合物（VOC）を効率的に吸着し、微細粒子を除去することで、呼吸器の健康を確実に守ります。.

3）保護手袋

手は火傷、切創、化学物質曝露という三重の危険にさらされます。.

• 革製作業用手袋：切断直後でまだ熱い材料や鋭い縁を持つ金属片を扱う際に最適で、優れた耐熱性と耐切創性を備えています。.
• ニトリルまたはラテックス手袋：レンズの清掃や化学コーティングされた材料の取り扱いに最適で、有害物質との皮膚接触や光学部品の汚染を防ぎます。.

(2) 機器および環境の安全確認

起動前に数分かけて徹底的な安全点検を行ってください。.

1）非常停止ボタン：

すべての非常停止ボタンがアクセス可能で正常に機能していることを確認してください。この工程を省略してはいけません。1つでも故障している場合は、他の作業を始める前に修理してください。.

安全ガード：

すべての安全カバー、ライトカーテン、インターロック付きドアが正しく設置され、正常に作動していることを確認してください。1つでも安全装置が損なわれている場合は、絶対に機器を稼働させないでください。.

2）換気および排気システム：

排気システムが正常に稼働していることを確認してください。切断作業では有害な煙や粉塵が発生するため、適切な換気は不可欠です。.

3）作業スペースの清潔さ：

機器の周囲を清潔かつ整理整頓された状態に保ちましょう。散らかった物、可燃性の材料、こぼれた油などは取り除き、火災の危険を減らします。.

（3）重要な運用上の注意事項

1）熱源を直接見ない：レーザービームやプラズマアークを直接覗き込むことは、いかなる場合でも絶対に避けてください。本当に—絶対に。.

2）安全距離を保つ：機械が稼働中は、許可されていない人員を作業エリアから十分に離しておきましょう。.

3）切断工程を監視する：完全自動切断であっても、オペレーターは安全な距離から監視する必要があります。衝突、火災、不良切断などの異常に注意し、問題が発生した場合は即座に対応できるようにしてください。.

（4）点火前の火災予防：安全な作業環境と緊急計画の作成

レーザー切断において火災は最も一般的な危険であり、特に木材やアクリルなどの可燃性材料を扱う場合に顕著です。十分に考えられた火災予防環境と緊急対応計画は、安心して作業するための鍵となります。.

効率的な換気システムは安全の基本です—煙を素早く捕集し、遠くへ排出する必要があります。.

1）捕集（吸気システム）:

機械内蔵の排気ファンが十分な出力を持ち、正常に動作していることを確認してください。高出力や長時間の作業では、排気管の途中にインラインダクトファンを追加して気流を強化し、切断ゾーン周辺の負圧を維持して煙の漏れを防ぐことを検討しましょう。.

2）排出（排気口）:

排気ダクトはできるだけ短く直線的にし、曲がりを最小限に抑えてください。曲がりは空気抵抗を大幅に増加させ、効率を低下させます。.

排気口は屋外に直接排出し、ドアや窓、その他の屋内に煙を引き込む可能性のある吸気口から離れた場所に設置してください。危険な漏れを防ぐため、ダクトの接合部はアルミテープやクランプで完全に密閉しましょう。.

（5）消火器の選定・配置・使用方法

レーザー切断作業場に適した唯一の正しい選択はCO₂消火器です。酸素を置換し、炎を急速に冷却することで、固体材料や電気火災を効果的に消火し、腐食性や清掃困難な残留物を残しません。.

これに対し、粉末式消火器の粉は機械のあらゆる隙間に入り込み、光学系、レール、電子部品に深刻な二次損害を与えます。.

消火器は機械のすぐ手の届く場所、かつ緊急出口付近に設置し、危機時に即座に手に取れるようにしてください。.

持続的な炎（瞬間的な火花ではなく）を確認した場合は、直ちに非常停止を押し、消火器のノズルを火の根元に向けて短く断続的に放射してください。.

3. 切断禁止材料

Ⅴ. よくある問題と解決策

1. 切断が貫通しない、または完全に切れない

これは初心者が直面する最も一般的な障害です。根本的な原因は、機械が「パワー不足」であることではなく、レーザーエネルギーが効率的かつ正確にターゲットポイントに届いていないことが多いです。.

これを解決する方法は次の通りです：

(1) 焦点を確認する

最も疑わしいのはこれです：焦点距離がわずかにずれるだけで、レーザーのエネルギー密度は劇的に低下します。焦点がずれると、致命的な「エネルギーの針」が穏やかな「ヒートガン」に変わり、切断失敗につながることがよくあります。.

すぐにフォーカスゲージブロックやオートフォーカス機能を使って、焦点を正確に再調整してください。厚い素材の場合、一般的な目安として、焦点を素材の厚さの約3分の1の位置に設定すると、切断面がより垂直になります。.

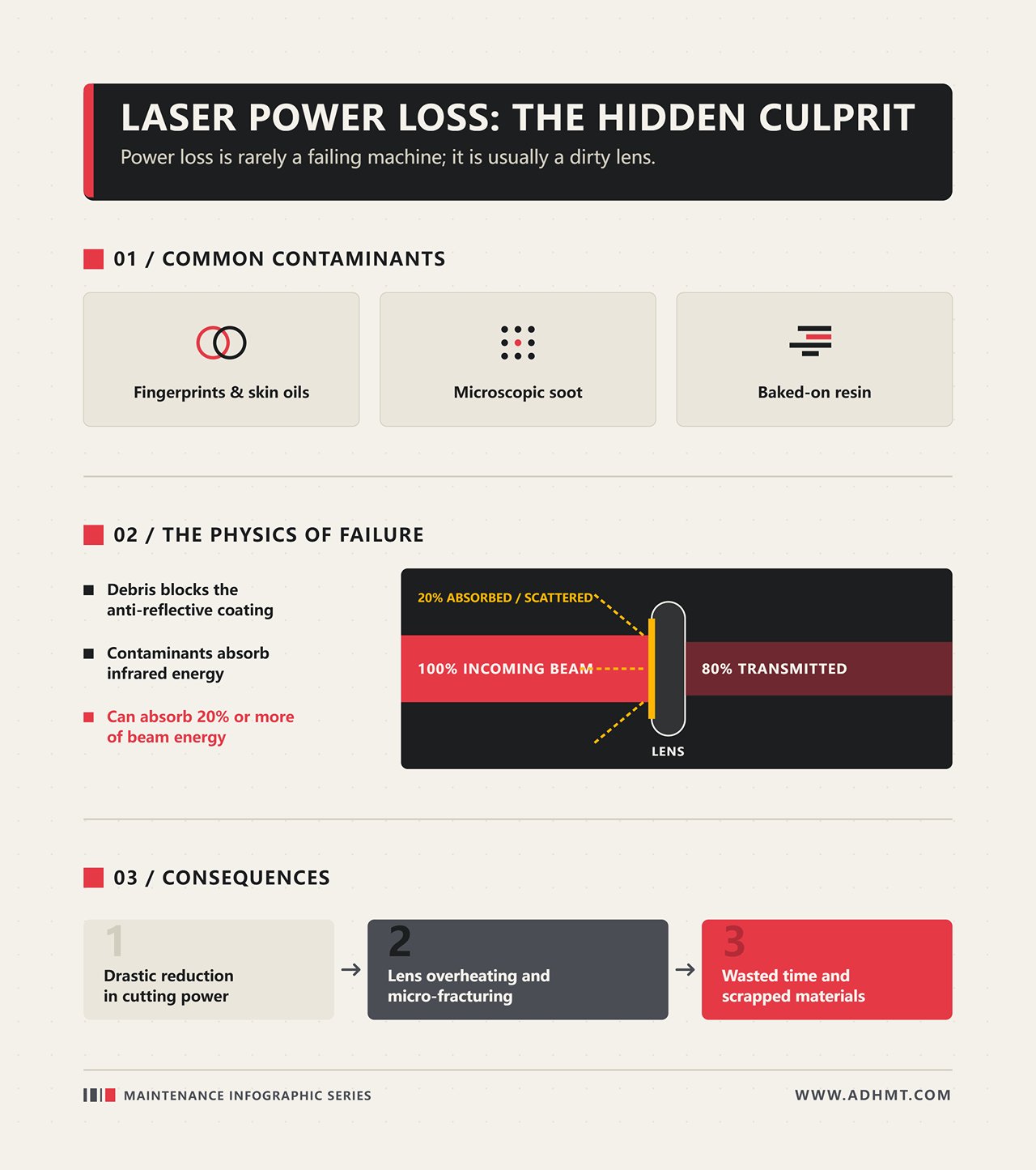

(2) 光路を点検する

清掃は事実上、無料で追加パワーを得るようなものです。レーザービームは、チューブから素材まで3枚のミラーと集光レンズを経由して進みます。この経路上にわずかでも煙、油、または残留物があると、サングラスのように作用して貴重なレーザーエネルギーを吸収・散乱させます。.

電源を完全に切った状態で、メーカーの指示に従い、専用のレンズクリーナーと糸くずの出ない光学用ワイプを使って、3枚のミラーと集光レンズ（正しい向きを確認）を優しく清掃してください。徹底的な清掃は、10%のパワーアップよりも良い結果をもたらすことがよくあります。.

(3) 出力と速度を微調整する

焦点と光路の両方が良好な状態であれば、問題はパラメータにある可能性があります。.

現在の設定を基準にして、速度を10％下げるか、出力を5％上げてみてください。急激な変更は避けましょう。厚さ6mm以上の素材では、高出力・低速で一度に切断しようとするよりも（これは焦げやテーパー状の壁を招くことが多い）、低出力・高速で2〜3回のパスを行う方が、よりきれいでまっすぐな切断が得られることが多いです。.

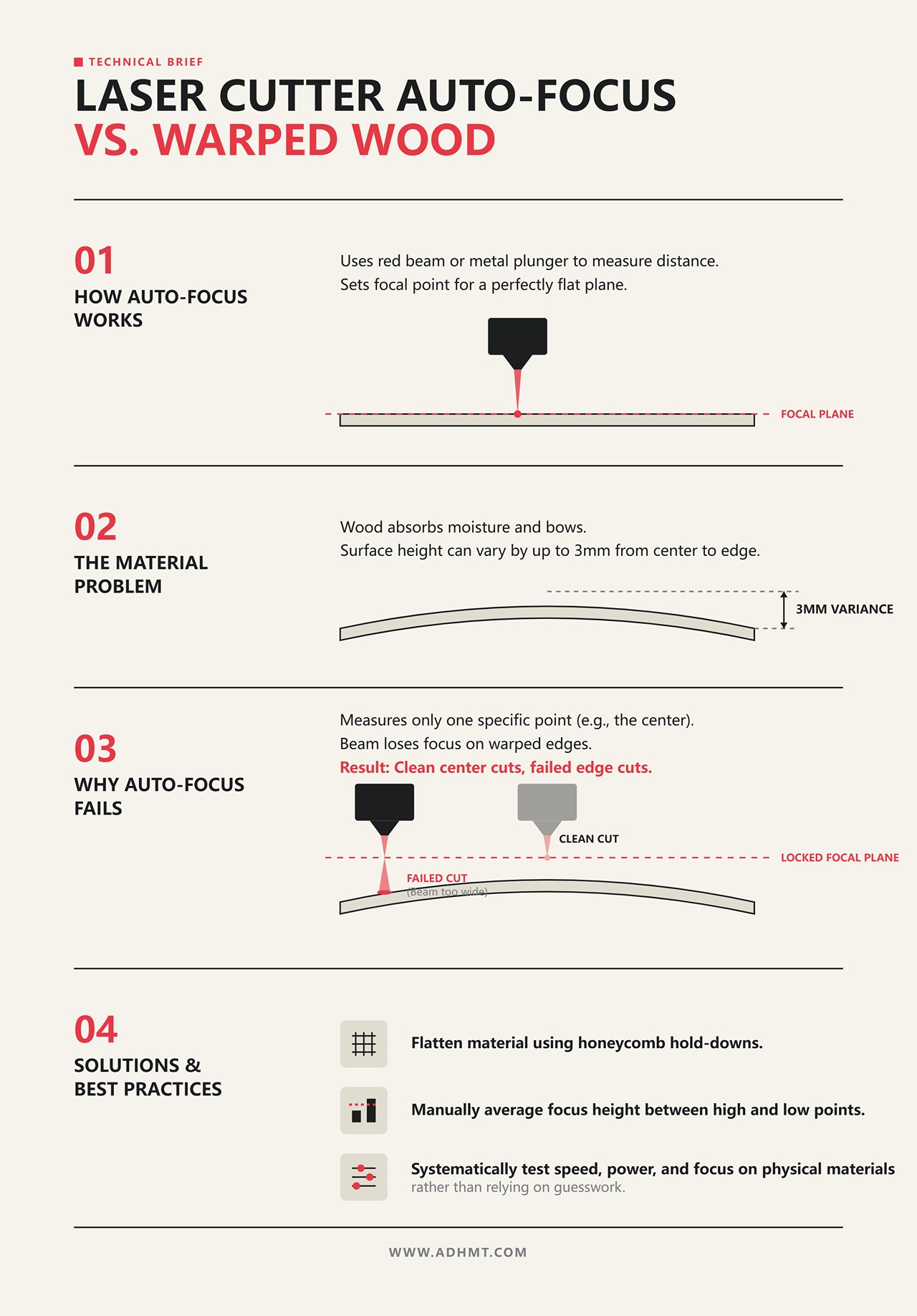

（4）素材の平坦さを確認

一見平らに見える合板でも、中央にわずかな反りがある場合があります。これはレーザーヘッドが移動するにつれて実際の焦点距離が変化し、持ち上がった部分が焦点から外れて切断できなくなることを意味します。.

素材の中央を軽く押して、作業台にしっかり密着していることを確認してください。ハニカムピン、クランプ、または磁石を使用して、端と中央の両方をしっかり固定します。.

2. 焦げた縁や焼けた縁

レーザーで切った木材の魅力のひとつは、温かみのあるキャラメル色の縁です。もし縁が炭のように真っ黒になっている場合は、切断部分に熱が長く留まりすぎて過焼けを起こしている明確な兆候です。.

その対処方法はこちらです：

（1）エアアシストを有効化し強化する

エアアシストは冷却と火災防止の鍵であり、決してオプションではありません。強く集中した空気の流れは焦げ防止の第一の防御手段です。可燃性ガスや熱が発生した瞬間に吹き飛ばし、切断部分を急速に冷却し、炎を積極的に抑制します。.

エアポンプが作動しており、十分な圧力に設定されていることを確認してください。ノズルが詰まっていないか確認し、素材表面からできるだけ近く（通常2〜5mm）に配置して、切断部分への空気圧を最大化します。.

（2）速度と出力のバランスを最適化

完全な貫通を確保しつつ、レーザーが「当ててすぐ離れる」ようにして、余分な熱の蓄積を最小限に抑えます。.

切断速度を大幅に上げると同時に、出力も比例して上げ、新たなバランスポイントを見つけてください。.

（3）ハニカムベッドを清掃する

時間が経つと、ハニカムベッドの裏側には厚いタールや樹脂の堆積物が溜まります。レーザーが素材を貫通すると、これらの残留物が燃え、煙が発生して切断面の裏側や縁を汚すことがあります。.

定期的にハニカムベッドを取り外し、強力なクリーナー（オーブンクリーナーなど）で浸け置きし、擦って元の金属の状態に戻してください。.

（4）マスキングテープを使用する

これは非常に簡単でありながら、非常に効果的なプロのコツです。.

切断前に、特に木材や合板の場合は、素材表面にペインター用のマスキングテープを滑らかで均一に貼ります。このテープは上からの煙や熱の大部分を吸収します。切断が終わったら剥がすことで、驚くほどきれいな表面と明らかに改善された縁が現れます。.

3. ぼやけた彫刻や位置ずれしたグラフィック

美しく彫刻された作品は、鮮明なディテールと正確な輪郭によって定義されます。結果がぼやけたり、二重像が出たり、線がずれている場合は、通常、機械的な精度の問題や設定の不備が原因です。.

こちらがトラブルシューティングのチェックリストです：

(1) 再フォーカス

彫刻の鮮明さは、切断と同様に、正確な焦点に依存します。大きく、焦点の合っていないスポットでは鮮明なディテールは再現できません。対策：彫刻作業では、焦点を再調整してください。.

(2) ベルトの張りを確認

二重像や位置ずれは、X軸・Y軸の駆動ベルトに起因することが多いです。ベルトが緩いと、ヘッドが急に方向転換する際に「遊び」が生じ、二重像が発生します。逆にベルトがきつすぎるとモーター負荷が増え、ステップロスや位置ずれの原因になります。.

ベルトを軽く弾くと、低くギターのような「トゥワン」という音がするのが理想です—張ってはいるが過度にきつくない状態です。機械のマニュアルに従って張りを調整してください。.

(3) 加速度を下げる

ソフトウェアの詳細設定には「加速度」パラメータがあります。加速度が高すぎると、鋭い彫刻動作でオーバーシュートや振動が発生し、角が丸くなったり線が歪んだりします。.

機械設定で、X軸・Y軸の彫刻加速度を20〜30%下げてみてください。.

(4) レールの清掃と潤滑

埃や乾燥したリニアレールは動きの抵抗を増やし、ヘッドの微妙な引っかかりを引き起こします—これが彫刻の波状パターンの不規則さにつながります。.

糸くずの出ない布で全てのレールを拭き、埃やゴミを取り除いた後、機械の仕様に従って適切な潤滑剤を薄く塗布してください。.

4. パラメータテストマトリックス

(1) パラメータテストマトリックスの作成と使用方法

1）マトリックスファイルを設計：

LightBurnなどのソフトで、複数の小さな四角形（例：5×5）のグリッドを作成します。各四角形の横に、その設定（例：「S:200 P:30」）を低出力で刻印し、識別できるようにします。.

2）可変パラメータを設定：

マトリックスの目的は、速度と出力という2つの主要変数の組み合わせを体系的にテストすることです。.

各行は上から下へ速度が固定で増加し、各列は左から右へパワーが固定で増加するようにします。.

3）実行と分析：

使用予定の素材の端材を使ってテストファイルを実行します。完了すると、25種類の異なる結果の参照「ライブラリ」が得られます。.

3mmの合板に対する簡単なカットマトリックスの解釈例：

この「宝の地図」をよく見てください。カットの場合、目標は、きれいに最後まで切り抜けて、できるだけきれいな縁を残しながら、最高速度かつ最低出力を使用する四角を見つけることです。上記の例では、15 mm/sで40%の出力よりも、25 mm/sで60%の出力の方が、実際には効率的で最適な設定になる可能性があります。.

彫刻の場合も同様に、彫刻マトリックスを作成し、求める色の深さとディテールの鮮明さを正確に再現する四角を探してください。.

作成した「パラメータテストマトリックス」を、素材の種類や厚さごとに写真撮影して保存しましょう。時間が経つにつれ、自分の機械に合わせた設定の、かけがえのないパーソナライズされたデータベースが構築されます。これは、趣味の域から真のプロフェッショナルへと進化するための決定的な一歩です。.

Ⅵ. 結論

現代製造業の要として、レーザー切断技術は本当にゲームを変えました。その高効率、高精度、幅広い応用性により、金属加工の中核技術のひとつとなっています。この記事では、現代の動作原理と主な種類について掘り下げます。 レーザー切断機. さらに、主要なパラメータ設定や操作手順も紹介します。.

正しいパラメータ設定と精密な操作により、ユーザーは切断品質と生産効率の両方を最大化できます。安全プロトコルを厳守し、定期的なメンテナンスを行うことで、設備の寿命を延ばすだけでなく、予期せぬダウンタイムも最小限に抑えられます。一般的な問題の迅速な診断と解決は、途切れない生産を確保するために不可欠です。.

日常的なメンテナンスとトラブルシューティングにも焦点を当て、実践的な技術ガイドを提供します。実用的な参考資料を求めているなら、レーザー切断技術への理解を深め、効率を高める助けとなるでしょう。生産やプロセス革新のサポートについて質問がありますか？率直に言って、 お問い合わせください—いつでも喜んでお話しします。.
