I. コア認知フレームワーク：速度とパワーに基づく意思決定モデルの構築

金属成形および加工の広大な分野において、シャーリングマシンの選定はしばしば「予算」と「板厚」という二次元的な比較に単純化されがちである。しかし、運用効率（OEE）の向上を追求する現代の製造業にとって、この決定ははるかに深く、戦略的な相互作用である。 物理学と生産管理. 。真に合理的な投資を行うためには、仕様書の数字を超えて、これら二つの技術的アプローチを支える根本的な論理を明らかにする必要がある。.

1.1 産業的トレードオフ：シャーリング技術の背後にある基本的な論理

両タイプのシャーリングマシンは「大型金属板を切断する」という同じ使命を共有しているが、その機械的哲学はまったく異なる。 運動エネルギーの爆発 対 一定の油圧圧力.

• 効率と精度のゼロサムゲーム：金属加工は古典的な「不可能の三角形」に直面している。すなわち、最大速度、完璧な切断品質、低設備コストの三つが同時に成立することはほとんどない。機械式シャーは柔軟性を犠牲にして時間効率を追求し、生産サイクルを圧縮して速度を得る。一方、油圧式シャーは速度の一部を犠牲にして切断プロセスの精密な制御を獲得し、品質と適応性を優先する。.
• 物理的二分法:
  • 機械式シャー は衝撃によって動作する。フライホイールにエネルギーを蓄え、クランク機構を通じて一気に放出する。これは、次のような スイングビームシャーリングマシン.
  • 油圧シャー は一定の圧力に依存し、パスカルの原理に基づいて非圧縮性流体を介して力を伝達する。その結果、滑らかで制御可能かつ線形的なエネルギー伝達が得られ、典型的には次のような ギロチンシャーリングマシン.
• 投資視点の転換：機械を選ぶということは、単に設備を購入することではなく、「能力」を購入することである。年間数百万枚の薄板部品を大量生産するための「高速道路」に投資するのか、それとも1mmから20mmまでの多様な素材を扱うための「工房」に投資するのか。

1.2 機械式シャー：伝統的な高速「運動エネルギーの獣」“

もし切断プロセスが武術であるなら、機械式シャーは爆発的な外力を極めた達人である。決して時代遅れではなく、依然として 高効率パルス作業ステーション として特定の産業環境に最適化されている。現代の スイングビームシャーリングマシン 堅牢な構造と信頼性の高い性能で、この哲学を体現しています。.

• 核心の定義：機械式シャーの本質はその フライホイールエネルギー蓄積システム. にあります。モーターがフライホイールを高速で回転させ、ポテンシャルエネルギーを蓄えます。クラッチが作動すると、回転運動がクランクとコネクティングロッドを介して直線的な力に変換され、非常に大きな瞬間的衝撃力を発生させます。.
• 主要な性能特性:
  • 極限のスピード：これが最大の利点です。連続的な機械サイクルにより、 毎分60～100ストローク（SPM）という切断頻度を実現します。これは同等の油圧モデルの3～4倍の速さです。薄板のブランキング作業においては、まさに生産の「金のなる木」と言えます。“
  • 剛性と衝撃力：エネルギーがほぼ瞬時に放出されるため、作業時には大きな振動と騒音（通常85dBを超える）が発生します。力任せの方式ではありますが、構造は非常に頑丈で、メンテナンスも容易です。.
  • 不可逆的なストローク動作：一度クラッチが作動すると、ラムは停止する前に必ず全サイクルを完了しなければなりません。この機械的制約により、サイクル途中での修正が制限され、作業の安全性にも影響します。.

• 理想的な使用例：高いタクトタイムの最大化を目指す薄板大量生産メーカー（通常厚さ<4mm）—自動車プレスライン、電気キャビネット製造、HVACダクト製作など。.

1.3 油圧シャー：制御された力の現代の達人

油圧シャーは金属切断の太極拳の達人のような存在で、バランス、精度、そして内なる力に焦点を当てています。サーボおよび比例弁制御技術の進歩により、これらの機械は過去の鈍重なシステムから進化し、 インテリジェントで柔軟な流体加工センター へと変貌を遂げました。ハイエンド ギロチン式せん断機 この洗練された制御と精度を体現しています。.

• 核心の定義：油圧せん断機は、ポンプステーションを介して機械エネルギーを油圧エネルギーに変換し、シリンダーを使用してブレードビームを垂直またはスイング動作で駆動します。その最大の強みは、ストローク全体にわたって 力と変位 を完全に制御できる点にあります。.
• 主要な性能特性:
  • ストローク全体で一定の圧力：ストロークの上端でも下端でも、油圧システムは定格圧力を完全に供給します。これにより、厚板や高強度材料（ハルドックス耐摩耗鋼など）に最適であり、自然な過負荷保護機能を備えています。抵抗が過大な場合、リリーフバルブが自動的に圧力を逃がし、刃の損傷や詰まりを防ぎます。.
  • 無限に調整可能なパラメータ（柔軟性の核心）：これこそが油圧せん断機の決定的な利点です。オペレーターは素材の厚さに応じて油圧回路を通じて 刃角 そして ストローク長 を微調整できます。角度を小さくすると薄板の歪みが最小限に抑えられ、角度を大きくすると厚板に対するせん断力が低減されます。これにより、真の多目的適応性が実現します。.
  • 静かで安定した運転：フライホイールによる機械的衝撃がないため、油圧せん断機は振動が少なく滑らかに動作し、環境・健康・安全（EHS）に関する現代の工場要件に適合します。.
• 理想的な使用例：高品種少量生産モデルで稼働する多用途板金加工施設、構造用鋼の加工工場、または厚さ（0.5mm～25mm以上）を頻繁に切り替える先進的な製造業者、ステンレス鋼や特殊合金を切断する現場などに最適です。.

Ⅱ．油圧式 vs. 機械式せん断機の主要構成要素

油圧シャーリングマシン

これらの機械についてより詳細な理解を求める読者は、以下を参照してください 油圧シャーリングマシンの構成部品 各重要な部品の機能とメンテナンスのコツを詳述しています。.

1. 油圧システム

• 油圧ポンプ：油圧ポンプはシステムの心臓部です。切断刃を駆動するために必要な圧力を生成します。機械エネルギーを油圧エネルギーに変換することで、システムが効率的に動作するようにします。.
• 油圧作動油：特別に調合されたこのオイルは、油圧システム内で動力を伝達します。スムーズな動作と部品の摩耗防止のため、最適な量と品質で維持する必要があります。.
• 油圧シリンダー：油圧液で満たされたこれらのシリンダーは、油圧エネルギーを機械的な力に変換し、切断刃を駆動します。シリンダー内の油圧液の動きにより、刃の動きを正確に制御できます。.

2. 切断刃アセンブリ

• 上刃：金属板をせん断するために下降する可動刃です。正確な切断のために定期的な研磨と調整が必要です。.
• 下刃：上刃が金属をせん断する際に対向する固定刃です。上刃同様、きれいで正確な切断のためにメンテナンスが必要です。.

3. 制御システム

• デジタルディスプレイ：刃の隙間、角度、ストローク長などの切断パラメータを表示します。これにより、オペレーターは容易に正確な調整が可能になります。.
• 制御パネル：電子制御やスイッチを収め、非常停止や安全インターロックを含む機械の操作を管理します。このパネルは機械が安全かつ効率的に動作することを保証します。.

4. フレームとベッド

• 機械フレーム: 他のすべての部品を支える頑丈な鋼構造。運転中の安定性を確保し、振動を低減することで、機械全体の精度向上に寄与します。.
• 作業台: 金属板を置くための表面。切断中に板を固定するための材料クランプが備えられていることが多く、一貫性のある正確な切断を保証します。.

5. バックゲージ

• 調整可能バックゲージ: 金属板を正確に位置決めし、一貫した切断を実現します。手動で調整することも、CNC制御で自動調整することも可能で、機械の多用途性と効率を高めます。.

機械式シャーリングマシン

1. フライホイール

• フライホイールアセンブリ: 運動エネルギーを蓄える大型の回転質量。作動時にこのエネルギーを放出して切断刃を駆動し、迅速な切断を可能にします。蓄えられたエネルギーにより、機械は素早く効率的なせん断動作を行えます。.

2. クランク機構

• クランクシャフト: フライホイールの回転運動を直線運動に変換します。この動きが切断刃を上下に動かし、せん断作業を可能にします。.
• コネクティングロッド: クランクシャフトと切断刃を接続し、せん断に必要な機械的力を伝達します。これらのロッドは、フライホイールのエネルギーを効果的に刃に伝える役割を果たします。.

3. 切断刃アセンブリ

• 上刃: クランク機構によって駆動され、切断を行う可動刃。清潔で正確な切断を維持するために定期的なメンテナンスが必要です。.
• 下刃: 上刃が材料をせん断する際に対向する固定刃。両方の刃を最適な性能のためにメンテナンスする必要があります。.

4. 制御システム

• 機械式制御: 油圧システムよりも一般的に簡素で、フライホイールやクランク機構を作動させるためのレバーやスイッチを含みます。これらの制御により、機械は効率的かつ安全に動作します。.
• 安全機能: 機械式せん断機には、安全ガードや非常停止機構が備えられていることが多く、作業者を保護し安全な作業環境を確保します。.

5. フレームとベッド

• 機械フレーム: 他のすべての部品を支える頑丈な鋼製構造。このフレームは運転中の安定性を確保し、機械全体の精度と効率に寄与します。.
• 作業台: 金属板を切断するために配置する表面で、直線切断を確保するためのガイドが備えられていることが多いです。これらのガイドはせん断工程における一貫性と精度を維持するのに役立ちます。.

6. バックゲージ

• 手動または電動バックゲージ: 金属板を繰り返し切断する際に正確な位置にセットするために使用されます。多くの場合手動で調整されますが、最新の機械式シャーには精度向上のために電動やCNC制御のバックゲージが搭載されている場合もあります。.

Ⅲ．油圧式 vs. 機械式せん断機の性能比較

速度と効率

油圧シャーリングマシン

油圧式せん断機は、滑らかで制御された切断動作により高精度を実現します。しかし、この精度は流体力学の特性と細かい制御の必要性から、切断速度が遅くなるという結果をもたらします。.

• 切断速度: 油圧式せん断機は一般的に切断速度が遅く、例えば1分間に約20〜30回の切断速度を達成することがあります。.
• サイクルタイム: 切断工程と戻り行程を含むサイクルタイムは、油圧流体の緩やかな動きのため長くなります。.

機械式シャーリングマシン

機械式せん断機は速度と効率に優れています。フライホイールやクランク機構によって生み出される機械的力により、高速な切断作業が可能で、大量生産に最適です。.

• 切断速度: 機械式せん断機はより高い切断速度を達成でき、しばしば1分間に約60〜100回の切断が可能です。.
• サイクルタイム: 機械部品の迅速な動作によりサイクルタイムが短くなり、スループットが向上します。.

速度は重要ですが、精度と正確さも同様に重要な要素です。.

精度と正確さ

油圧シャーリングマシン

油圧式せん断機は卓越した精度と正確さを提供し、正確な寸法が重要な用途に最適です。.

• 許容誤差レベル: 油圧式せん断機は通常±0.1 mmの許容誤差レベルを達成します。.
• 切断品質: 滑らかな動作により振動が最小限に抑えられ、材料の歪みが少ない高品質な切断が可能です。.

この性能を継続的に発揮させるためには、適切なセットアップが不可欠です。詳細は当社のビデオガイドをご覧ください。 油圧式シャーリングマシンの水平調整方法.

機械式シャーリングマシン

機械式せん断機は速度に優れていますが、機械部品の急速な動作により、油圧式機の精度レベルには及ばない場合があります。.

• 許容誤差レベル: 機械式シャーリングマシンは一般的に±0.5 mm程度の許容誤差があります。.
• 切断品質: 高速切断動作は、特に厚い材料を切断する場合に、小さな歪みや粗い縁を引き起こすことがあります。.

メンテナンス要件

油圧シャーリングマシン

油圧式シャーリングマシンは、そのシステムの複雑さから、最適な性能と長寿命を確保するために定期的なメンテナンスが必要です。.

• 油圧作動油: 油圧作動油の定期的な交換と監視が不可欠です。.
• シールとホース: 摩耗や漏れの定期的な点検が必要です。.
• シリンダーとポンプ: 油圧シリンダーとポンプは正しく機能するために定期的なメンテナンスが必要です。.

機械式シャーリングマシン

機械式シャーリングマシンはメンテナンス要件が比較的簡単ですが、効率を維持するためには注意が必要です。.

• 潤滑: 可動部の定期的な潤滑が必要です。.
• フライホイールとクランク機構: 定期的な検査によりスムーズな動作を確保します。.
• 刃のメンテナンス: 切断品質を維持するために、刃の定期的な研磨と調整が重要です。.

Ⅳ．油圧式 vs. 機械式せん断機：長所と短所

油圧式シャーリングマシンの長所と短所

機械式シャーリングマシンの長所と短所

Ⅴ．原理の詳細分析：動力機構が性能限界をどのように決定するか

第1章が「どのツールを選ぶか」に焦点を当てていたとすれば、この章では機械の「心臓部」に踏み込み、物理法則が各システムの性能上限をどのように定義するかを探ります。両者を分けるのは単なる機械設計ではなく、根本的に異なるエネルギー変換の哲学なのです。.

5.1 機械駆動システムの物理的制約と利点

フライホイール効果：時間とエネルギー貯蔵の交換

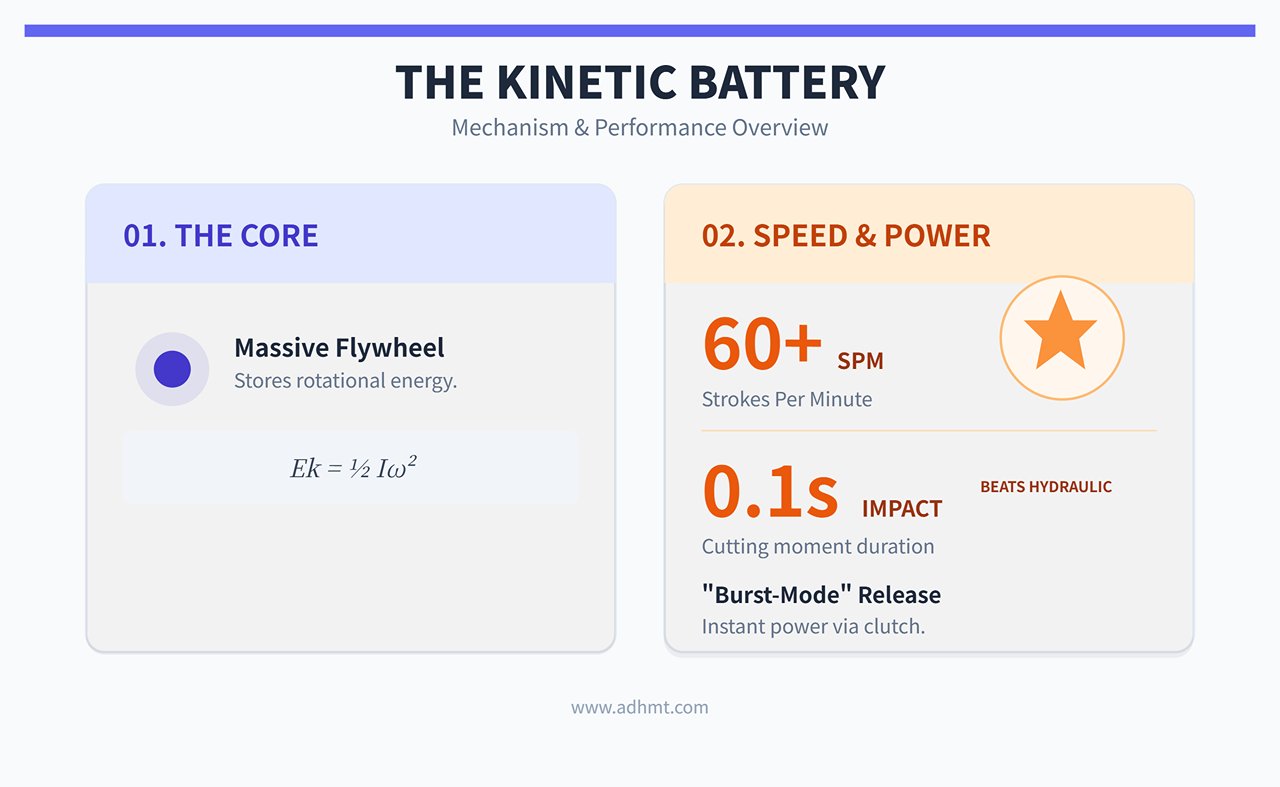

機械式シャーの中心にあるのは、目に見えるモーターではなく、巨大で高速回転する フライホイール—物理的には真の「運動エネルギー電池」である。.

エネルギー伝達チェーン：標準的なモーター（例えば7.5 kW）が数百キログラムのフライホイールを駆動する。次の式に従って

ホイールは数秒のうちに膨大な回転エネルギーを蓄える。.

なぜ60SPM以上に達するのか？ それは、機械式シャーがモーター出力の制約を回避しているからである。0.1秒の切断瞬間にクラッチが作動し、フライホイールが蓄えたエネルギーをクランク機構を通じて一気に放出する。この バーストモード動作 によって、油圧システムでは到底実現できない瞬間的な高出力を発揮し、1分間に60サイクル以上を容易に維持できる。.

剛性衝撃機構と「デッドセンター」のリスク

成功と失敗は同じ源を持つ——驚異的な速度を生み出すクランクとコンロッド機構は、同時に デッドセンター.

• と呼ばれる重大な物理的欠陥をもたらす。正弦波運動プロファイル.
• ：機械式ブレードの下降速度は正弦波曲線に従い、両端で遅く、中間で最速となる。ブレードがシートに当たると、その高速接触により明るく磨かれたせん断面（顕著なバーニッシュゾーン）が形成されるが、同時に90dBを超える耳をつんざく衝撃音も発生する。デッドセンターの悪夢.

5.2 油圧パワーシステムにおける柔軟な制御と応答

流体パワーロジック：パスカルの柔軟なメス

油圧シャーは、まったく異なる物理原理で動作する—P-Q（圧力–流量）連成制御.

• ジャミング防止機構：オイルポンプはエネルギーを蓄えるのではなく、高圧の作動油をリアルタイムで供給する。抵抗が過大になると、システム圧力が設定値に達し、 リリーフバルブ 油圧オイルがタンクに戻される。ラムは単に下降を停止するだけで、シャフトが折れたり、フライホイールが固着したりすることはない。この本質的なフェイルセーフ機能こそが、油圧システムに組み込まれた「安全遺伝子」である。“

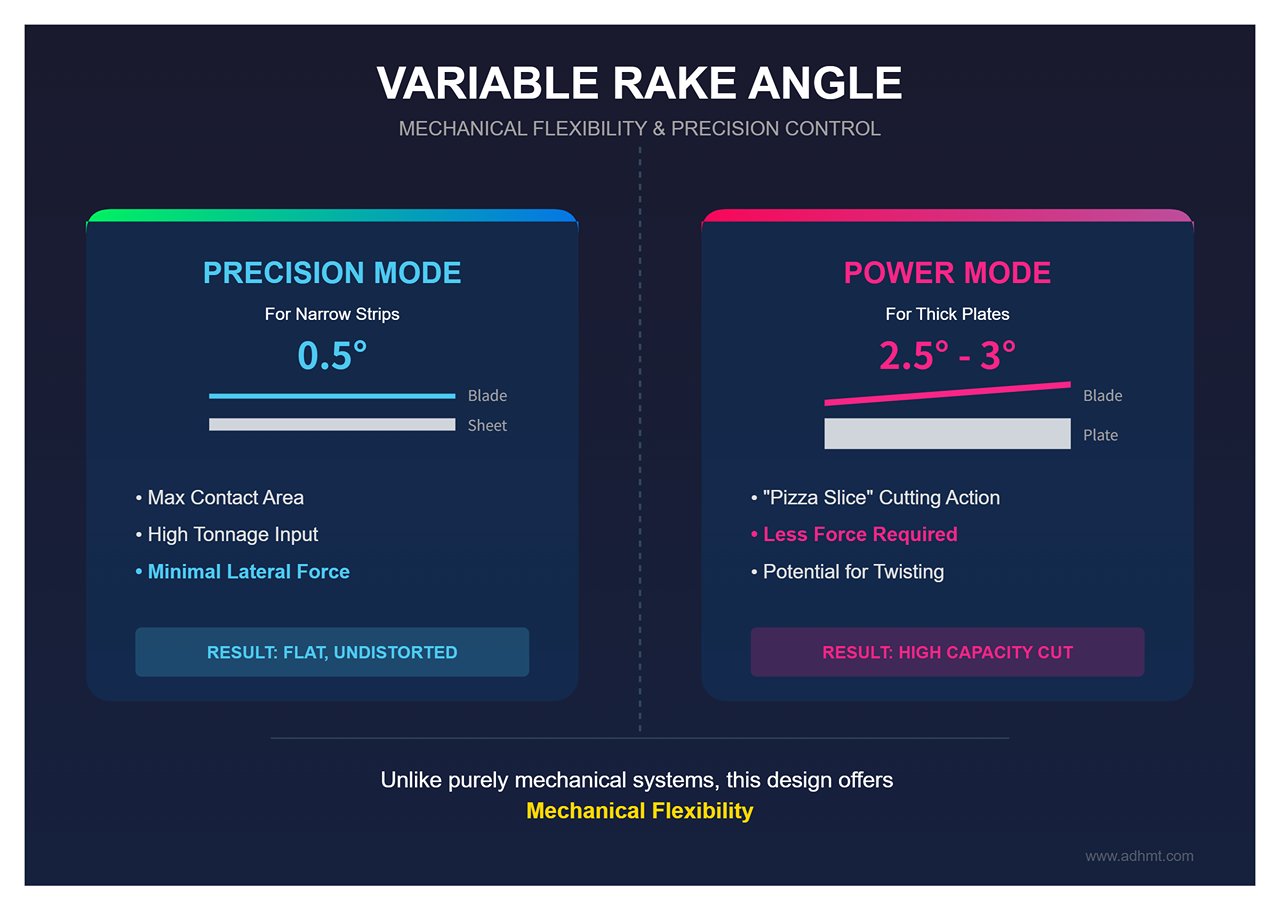

可変レーキ角：逆直感的な物理の働き

なぜ油圧シャーは容易にレーキ角を変えられるのに、機械式では困難なのか？この柔軟性こそ、多様な板材仕様に対応するための油圧システムの秘密兵器である。.

• ツインシリンダー同期制御：左右の主シリンダーへの油流量を制御することで、油圧システムは刃物ビームの傾斜角を精密に調整する。.
• 反歪みロジック:
  • 狭幅ストリップを切断する場合：より小さい角度（約0.5°）を使用する。刃は板にほぼ平行に動き、接触面積が最大化され、高いトン数が必要となるが、横方向の力は最小限で済むため、板は 平坦で歪みがないまま保たれる.
  • 厚板を切断する場合：角度を大きくする（2.5°〜3°）。刃はピザを切るように材料をスライスし、必要な力は少なくなるが、多少のねじれが発生することもある。この角度と切断力を交換できる能力こそ、純粋な機械式システムでは到底実現できない機械的柔軟性である。.

刃間隙の動的補償

高強度鋼を切断する際、機械のCフレームは微小に膨張することがある。スウェーデンのUrsviken技術などを採用した高度な油圧システムでは、 動的補償機能を組み込んでいる—下刃座の背後に配置された油圧パッドまたはサポートローラーは、上昇圧力を検知すると自動的に上方向へ押し上げ、フレーム変形を補正します。これにより クローズドループ調整 すべての板厚範囲で刃間ギャップを一定に保ち、バリの発生を防ぎ、完璧な切断を実現します。.

5.3 六次元性能比較（レーダーチャート分析）

お客様が十分な情報に基づいて選択できるよう、両機の特性を以下の六次元比較モデルにまとめました。

章のまとめ：機械式せん断機はまるで 短距離走者—爆発的なスピードのために作られているが、持久力と柔軟性には限界がある。一方、油圧式せん断機は 重量挙げ選手—非常に強力で、制御性が高く、耐久性に優れている。これらの物理的基礎を理解することで、マーケティング上の主張を見抜き、仕様の裏にある真の性能を理解できるようになる。.

3. 実践的選定戦略：TCO（総所有コスト）に基づく意思決定モデル

基礎となる物理を理解すれば、装置の選定は単なるパラメータの照合ではなく、 TCO（総所有コスト）. に基づく戦略的な判断となる。購入価格は氷山の一角にすぎず、適切なモデルは材料適合性、生産適応性、そしてライフサイクル全体の経済性能を考慮しなければならない。本章では、この複雑な産業方程式を計算するための多次元的な枠組みを提示する。.

3.1 第1の次元：材料適合性マトリクス

材料の厚さと物理特性が最初の重要な分岐点を形成する。異なる材料は、切断力と速度に対して非常に異なる反応を示す。.

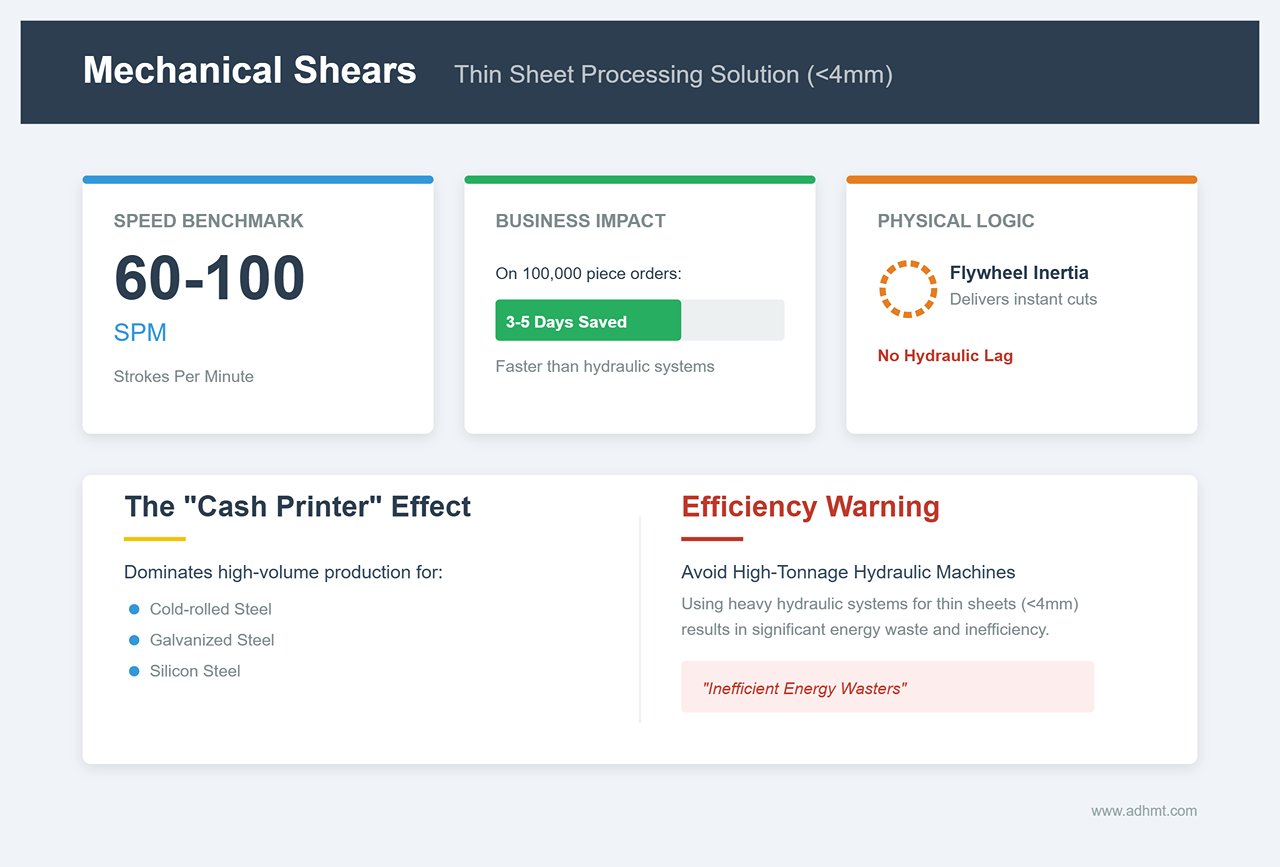

薄板加工（<4mm）：メカニカルシャーによる「キャッシュプリンター」効果

冷間圧延鋼板、亜鉛メッキ鋼板、または厚さ4mm未満のケイ素鋼板において、メカニカルシャーは圧倒的な優位性を発揮します。.

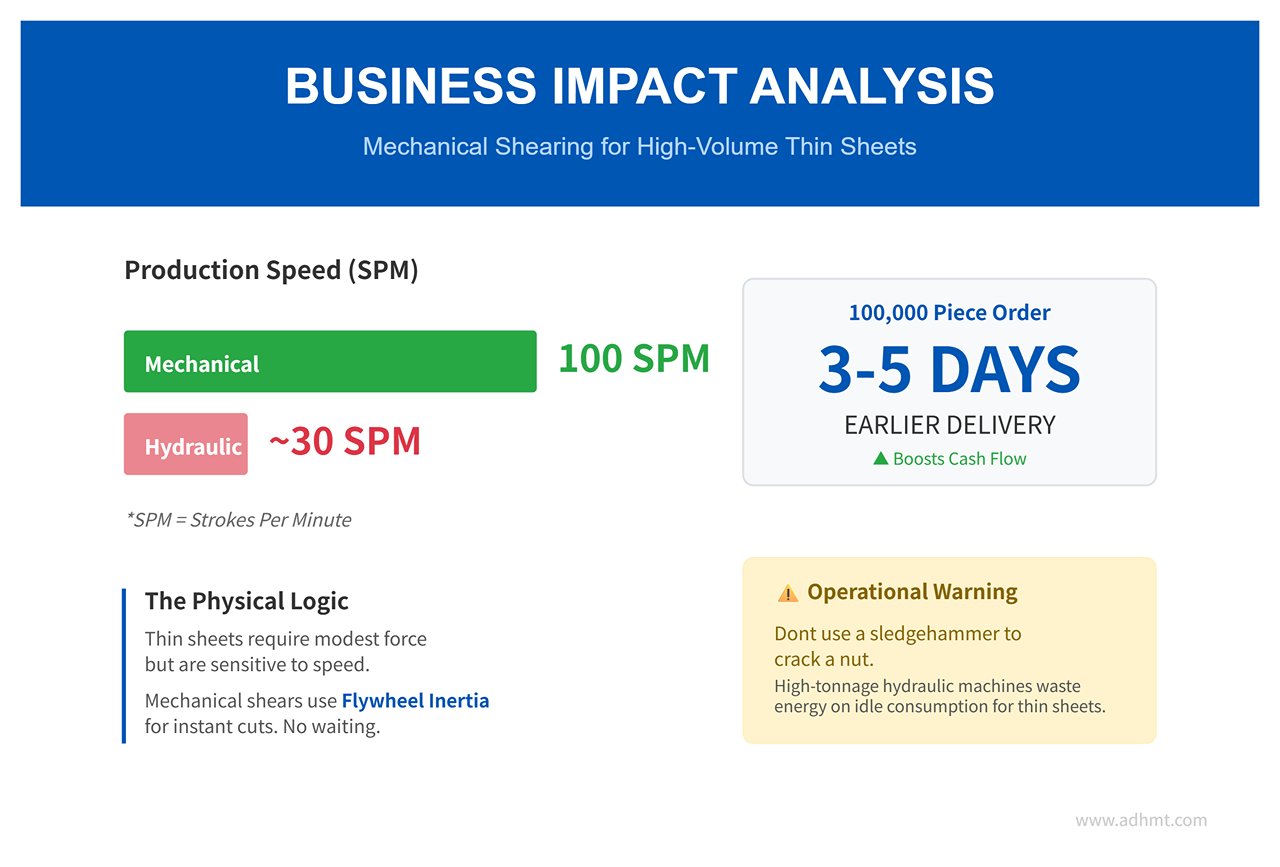

物理的な論理：薄板は切断力自体はそれほど大きく必要としませんが、非常に敏感です。 稲妻のようなスピード：空気の物理的特性. メカニカルシャーはフライホイールの慣性を利用し、油圧シリンダーの充填を待つ必要がなく、切断が瞬時に完了します。.

• ビジネスへの影響：メカニカルシステムは通常、毎分60〜100ストローク（SPM）を達成します。10万個のシャーシ注文の場合、これは油圧機よりも 3〜5日早く 納品できることを意味します。このスループットの高さがキャッシュフローを直接的に改善し、大量薄板生産におけるメカニカルシャーを真の「マネープリンター」としています。.
• 注意事項：薄板に高トン数の油圧機を使用するのは非効率です。大型モーターのアイドリング消費が純粋な無駄となり、「ナッツを割るのに大槌を使う」典型例となります（ただしサーボ油圧モデルを除く）。.

中厚板加工（6mm〜25mm以上）：油圧シャーの絶対的支配

板厚が6mmを超えると、特に12mmを超えるあたりから、バランスは決定的に油圧側に傾きます。.

物理的な論理： せん断力は板厚の二乗にほぼ比例して増加します。数百トンもの衝撃力を機械的に発生させるには、フライホイールとフレームを巨大化させる必要があり、コストが指数関数的に上昇します。対照的に、油圧機ではシリンダー径を大きくするだけで済み、コスト上昇は緩やかです。したがって、 12mmを超える板厚では、油圧シャーが市場を完全に支配しています。.

• 硬質板への対応： 加工硬化しやすいステンレス鋼や、耐摩耗鋼のHardoxを加工する際、メカニカルシャーの瞬間的な衝撃は刃の欠けやクランクシャフトの破損を引き起こすことがあります。油圧機は ゆっくりとした一定圧力のせん断, によって、工具および機械構造の両方を効果的に保護します。.

表面に敏感な素材：油圧クランプによるやさしい保護

課題： アルミニウム、銅、または鏡面仕上げのステンレス鋼を切断する際、機械式シャーの押さえ足はラムと剛結して動作し、しばしば勢いよく打ち付けられて永久的な表面のへこみを残します。.

• 油圧式の解決策： 高級油圧ギロチンシャーには、独立制御されたクランプシリンダーが装備されており、 ポリウレタンパッド, 素材の硬さに応じてクランプ力を調整できます。切断前にシートをやさしく押さえることで、外観部品や装飾部品を扱う際に重要な利点となります。.

3.2 第二の側面：生産シナリオと柔軟性の評価

あなたの工場は専用の単一目的生産ラインですか？それとも、あらゆる受注に対応する柔軟な作業場ですか？運用環境が、どの機械が最も適しているかを決定します。.

高頻度・単一シナリオ vs. 多種・少量生産

• 自動車／家電工場（推奨：機械式）： ラインが毎日固定寸法の2mm冷間圧延鋼板を切断し、最大タクトタイムを要求する場合、機械式シャーが明確な勝者です。そのシンプルな設計により、繰り返しの単一作業において卓越した信頼性を発揮します。.
• 板金加工工場（推奨：油圧式）： もしあなたの作業場が午前中に1mmの亜鉛メッキダクトを、午後に20mmの埋込鋼板を切断するような場合、 油圧ギロチンシャー が頼れる存在です。せん断角度とストローク長を調整できるため、短い部品は全行程を待たずに切断でき、厚板は角度を増やして処理できます。この 多用途な柔軟性 こそが、変動する受注生産における競争力の礎です。.

過酷な運転条件：24時間連続の熱ストレス

– 機械式のリスク： 24時間連続の高速運転下では、乾式クラッチの摩擦板が急速に加熱し、摩擦力が低下してスリップや制動不良（フライホイールが停止しない）を引き起こし、重大な安全リスクとなります。.

• 油圧式のリスク： 油圧システムも熱的な課題に直面します。オイル冷却システムがない場合、60°Cを超える温度ではシールの劣化と内部漏れが加速し、切断力の明らかな低下を引き起こします。.
• 専門家のアドバイス： 24時間稼働を行う場合、機械式シャーには高価な 湿式クラッチ, を装備する必要があり、油圧式機械には高容量の 空冷または水冷ユニット.

を備える必要があります。

3.3 第三の側面：財務分析とROI（投資利益率）計算.

多くの購入者は初期見積もりのみに注目し、機械のライフサイクル全体にわたる隠れたコストを見落としています。

• 初期購入コスト：指数的な分岐 小トン数範囲（<6mm）： 機械式シャーは高価な油圧ステーションやサーボバルブ群を必要としないシンプルな設計です。その価格は通常、 同等の油圧モデルよりも20～30％低く.
• 、初期投資として非常に手頃です。 大トン数範囲（>10mm）： 機械式モデルは. より高価になります.

。数百トンのエネルギーを蓄えることができる巨大なフライホイールと高強度フレームの製造は、2本の油圧シリンダーを大きく上回る材料コストを必要とします。この段階では、油圧式シャーの方が優れたコスト効率を発揮します。

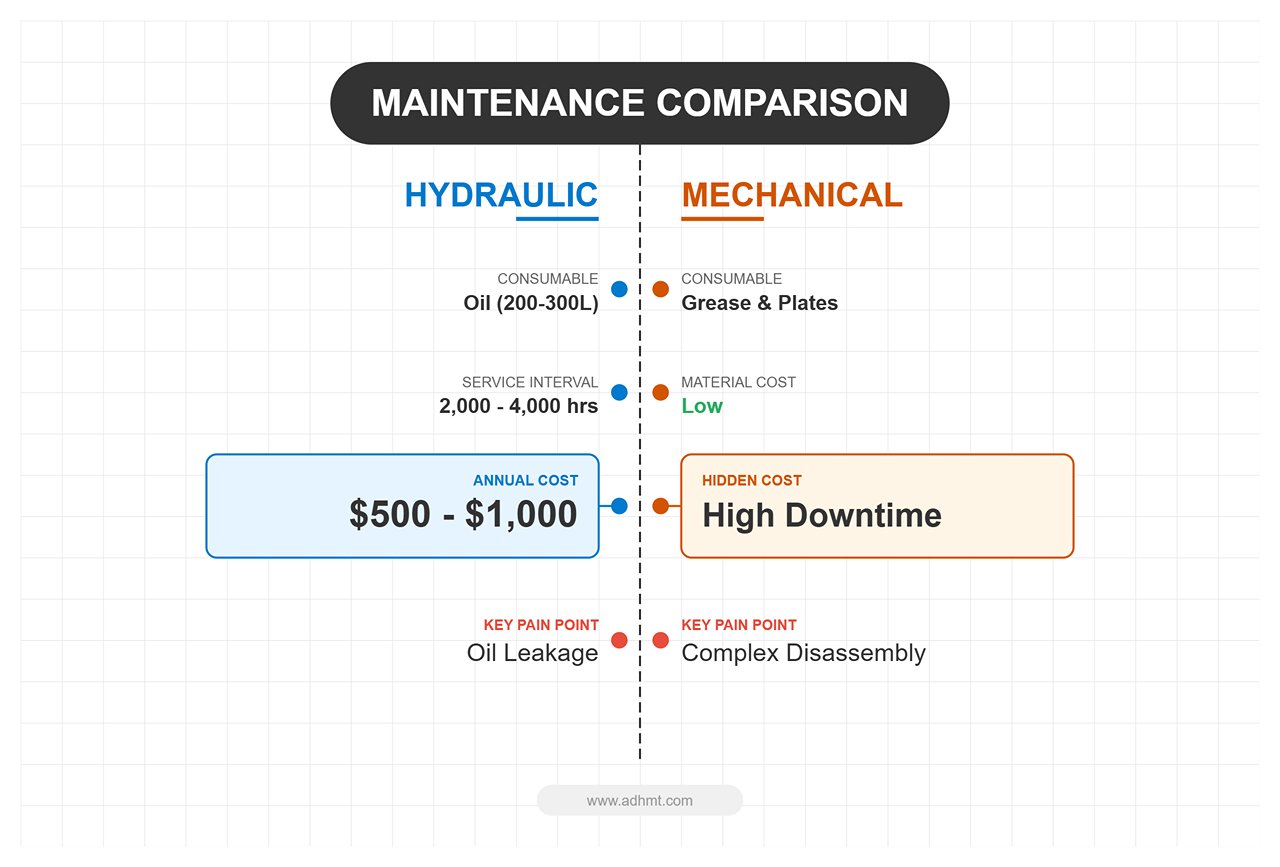

• 隠れた運用コスト：オイル vs. ブレーキパッド 油圧機械： 油圧オイル. 各ユニットは200～300リットルを必要とし、2,000～4,000運転時間ごとに交換されます。フィルターやシールを含めると、年間のメンテナンス費用はおおよそ$500～$1,000ほどになります。時間の経過とともに、オイル漏れは持続的な問題として残ります。.
• 機械式マシン： メンテナンスはグリースとクラッチ摩擦板に重点を置きます。消耗品は安価ですが、クラッチ板の交換には複雑な分解作業が必要となることが多く、その結果、 ダウンタイムコストが高くなります。.

カットごとのコスト分析

サンプル計算（3mm板の切断）を分解してみましょう：

• 機械式シャー： フライホイールの大きな回転慣性によって駆動され、モーターは加速時のみ高負荷で動作します。一度連続運転に入ると、1カットあたりの電力コストは非常に低くなります。.
• 標準油圧シャー： モーターはポンプを駆動するため常時稼働し、待機中でも電力を消費します。平均的な1カットあたりのエネルギーコストは通常、 1.5～2倍 機械式シャーのそれより高くなります。.
• サーボ油圧シャー： サーボポンプ制御技術の進化により、モーターは切断の瞬間のみ稼働します。1カットあたりのコストは機械式システムと同等、あるいはそれを上回ることも可能ですが、初期投資はより高くなります。.

残存価値と市場流動性

• 中古市場： 機械式シャーは長寿命で、30年間故障なしで稼働することも珍しくありません。再販価値は高く、取引も容易です。.
• 隠れた運用コスト：オイル vs. ブレーキパッド 時間の経過とともに、油圧システムはシールの劣化やバルブの固着に悩まされ、中古機としての魅力が低下し、急速な減価につながります。.

最終判断式：

最終的な選択を行う前に、日々の生産量、材料範囲、地域の電気料金、労務費を上記のモデルに入力してください。最も高価な機械が必ずしも最良とは限りません。生産条件に完全に適合する機械こそが、真のコスト削減と効率向上をもたらします。.

4. 高度な操作ガイド：技術、メンテナンス、トラブルシューティング

原理と選定戦略を習得した今、次は現場に目を向けましょう。真の生産性は、マニュアルに記載されていない細部に隠れています。本章では、熟練エンジニアの経験に基づく実践的なガイドを提供します。精密制御の秘技、機械式シャーの延命メンテナンス、油圧システムの健康診断などを網羅しています。.

4.1 精密制御：隠された熟練技術

多くのオペレーターは、せん断精度が機械の工場出荷時のキャリブレーションのみに依存すると誤解しています。しかし実際の生産では、オペレーターが微調整できる能力こそが、 刃間ギャップ, せん断角, 、および バックゲージ 仕上がり製品の歩留まりと一貫性を真に決定する要素です。.

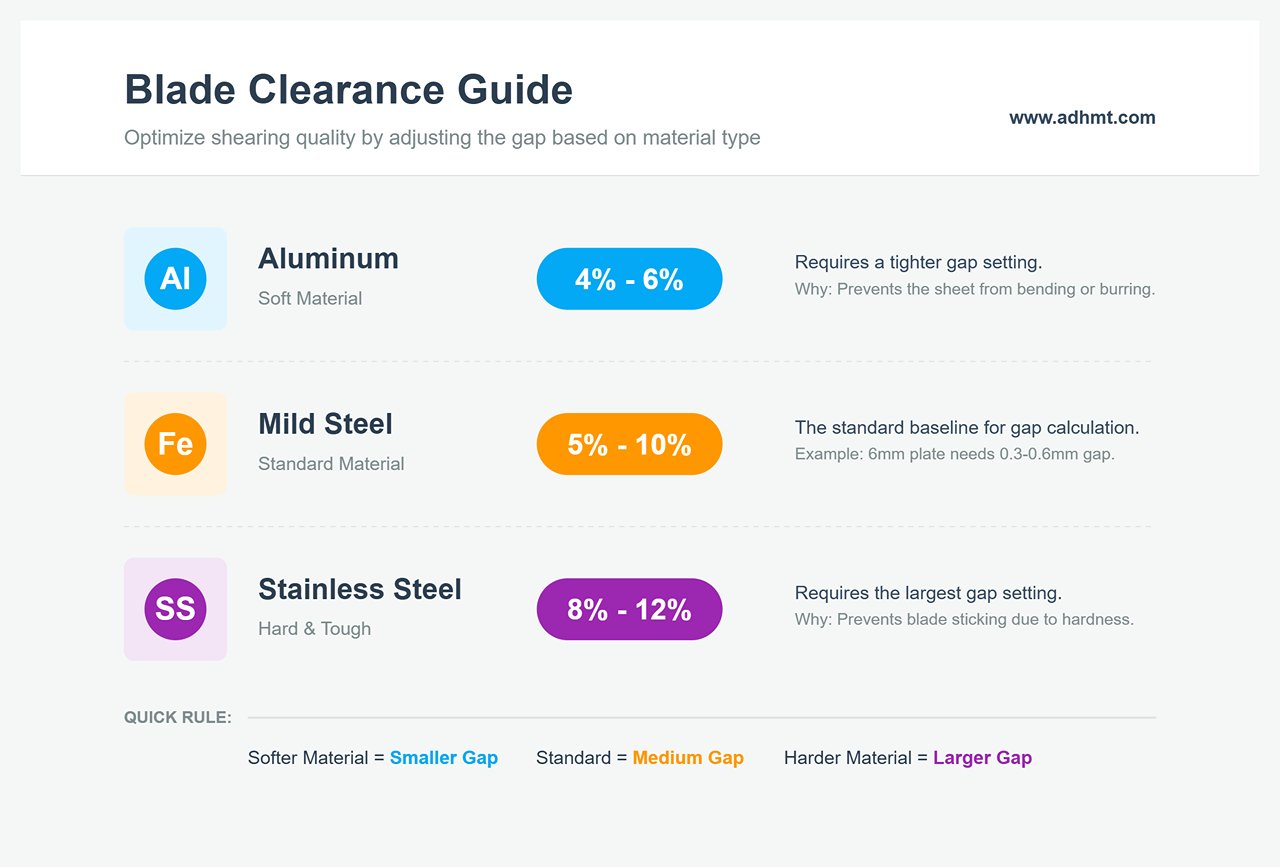

1. 刃間調整の黄金律

刃間はせん断品質の生命線です。切断面の滑らかな「光沢帯」と粗い「破断帯」の割合を決定します。隙間が狭すぎると負荷が増大し、刃の摩耗が早まります。広すぎるとバリや顕著な縁の歪みを生じます。.

• 材料適合式：
  • 軟鋼: 板厚の 5%–10% （例：6 mm 鋼板の場合 → 0.3–0.6 mm の隙間）.
  • ステンレス鋼: 板厚の 8%–12% （材料の硬度と靭性が高いため、刃の噛み込みを防ぐためにやや広めの隙間が必要）.
  • アルミニウム: 板厚の 4%–6% （軟質材料にはより狭い隙間が必要。そうでないと、はさみで紙を切るように板が曲がり、きれいに切断されません）.

• プロのヒント： 機械のスケールを盲目的に信頼してはいけません！6か月ごとに、 シクネスゲージ 下死点における上刃と下刃の実際の隙間を、左から右へ測定します。時間の経過とともに、構造的な応力によってフレームがわずかに変形し、中央部の隙間が両端よりも広がることがよくあります。.

2. ねじれと反りの除去

狭いストリップを切断する際、ワークの変形が最も顕著になります。.

5. 新たな潮流と革新：伝統を超える第三の道

「機械的スピード」対「油圧パワー」という二項対立の議論が続く中で、製造の最前線はすでにこの二元論を超えています。今後5〜10年の競争力を重視する経営者にとって、単に機械を購入するだけでは競争優位を築くことはできません。インテリジェンス、ハイブリッドパワー、グリーン製造を取り入れることが、飛躍的な性能を実現する鍵となっています。本章では、せん断技術の未来を再定義する第三の道を探ります。.

ハイブリッドおよびサーボ油圧の革新に関するさらなる洞察については、最新の技術仕様をご覧ください。 パンフレット.

5.1 ハイブリッド技術の台頭：サーボポンプ制御油圧シャー

これは単なる油圧システムの漸進的な改良ではなく、動力伝達の考え方そのものを再構築するものです。デュアルサーボポンプ技術は、機械式シャーの高速応答性と油圧の柔軟な制御性を融合し、高精度板金加工における究極のソリューションを実現します。.

• 中核の転換：「必要なときに必要なパワー」“
  従来の油圧機械は、始動後は一定速度で回転する非同期モーターを使用しており、アイドル時にもポンプがオイルを循環させ続けるためエネルギーが浪費されます。これに対し、ハイブリッドシステムは高トルクサーボモーターでポンプを直接駆動します。
  • ゼロアイドル電力：ラムが静止しているとき、モーターは完全に停止し、待機時のエネルギー消費はゼロになります。.
  • 精密出力：モーターの速度とトルクは、必要な流量と圧力に応じてCNCコマンドに正確に一致し、従来の比例弁制御に伴う熱損失を排除します。.
• 画期的な性能上の利点
  • 超高速応答：信号が作動してから20ミリ秒以内に全圧力に到達し、機械式シャーに匹敵する速度でサイクルタイムを大幅に短縮します。.
  • エネルギー革命：提供します 50%–70% 同じトン数の従来型油圧システムと比較した場合の総エネルギー節約量。.
  • より冷却された運転、より長い寿命：オーバーフローによる加熱がないため、油温は周囲温度付近に保たれ、リザーバー容量は半減（約100～200 L）、油圧オイルの寿命は3倍以上に延びます。.
• 理想的な用途：初期投資は約30%高くなりますが、劇的に低い総所有コスト（TCO）により、精度とエネルギー効率が重要な航空宇宙、医療機器、その他の高級加工工場において最適な選択肢となります。.

5.2 インテリジェンスとインダストリー4.0統合

インダストリー4.0の枠組みの下では、せん断機はもはや単独のアクチュエータシステムではなく、スマートファクトリーネットワーク内のデータノードとなります。.

• アダプティブせん断技術
  • 課題：オペレーターの経験に基づいて刃間やせん断角を手動で調整する方法は非効率的で、人為的な誤差が発生しやすいです。.
  • 革新性：高級モデル（Accurl Masterシリーズなど）は、現在ではCNCパラメータの完全制御を提供しています。オペレーターは材料の種類（例：304ステンレス鋼）と厚さを入力するだけで、システムが自動的に微調整を行います。 刃間、せん断角、バックゲージの移動距離 をミクロンレベルの精度で制御します。一部のモデルには、引張強度の変動を検知し、反発をリアルタイムで補正する圧力センサーも搭載されており、各ストロークで一貫した切断品質を保証します。.
• 予知保全
  • 「壊れたら直す」という旧来のアプローチに別れを告げましょう。ポンプ、モーターベアリング、重要なバルブアセンブリにIoT振動・温度センサーを組み込み、AIアルゴリズムが人間の感覚よりもはるかに早く異常を検知します。.
  • 例えば、システムはポンプキャビテーションやベアリングの微小ピッティングの初期波形を識別し、潜在的な故障が発生する約2週間前に管理者のモバイル端末へ警告を送信することができ、計画外のダウンタイムを最小化します。.
• 自動化アイランドの架け橋
  • リターン・トゥ・センダー（RTS）：前面吸引ローダーや背面積み上げロボットと組み合わせることで、最新のせん断セルは「ライトアウト」単一オペレーター生産をサポートします。RTS機能により、バックゲージシステムが仕上がったシートをオペレーター側へ優しく戻し、二次加工を容易にし、人と機械の協働を大幅に強化します。.

5.3 グリーン製造とEHS（環境・健康・安全）

世界的な環境規制の強化と労働衛生への関心の高まりに伴い、せん断機の環境性能は調達判断における主要な要因となっています。.

• サイレンスエンジニアリング
  従来の機械式せん断機が発する95 dBの耳をつんざく衝撃音は、急速に過去のものとなりつつあります。最新の油圧機械ではすでに 70 dB未満 最適化された油圧パルス設計による騒音レベル、, プログレッシブレーキブレード, および油圧ダンピングパッド。これにより、厳しいEU環境基準を満たすだけでなく、オペレーターにとってはるかに快適な作業環境を実現します。.
• オールエレクトリックサーボシャー：オイルフリーの未来
  薄板加工における真のゲームチェンジャーであるオールエレクトリックサーボシャーは、サーボプレスと非常によく似た動作をします。高トルクサーボモーターとヘビーデューティーボールねじまたはベルトシステムを組み合わせ、ブレードビームを直接上下に駆動することで、油圧オイルを完全に排除します。.
• 完全オイルフリー：油圧オイルを完全に排除し、漏れのリスク、廃油処理コスト、火災の危険性を取り除きます。.
• 適用範囲：現在はモーターのトルクコストによって制限されており、主に 4mm未満の板材. の加工に使用されています。しかし、その 超低エネルギー消費、メンテナンス不要、そしてささやき声のように静かな動作 により、電子機器や食品機器製造などのクリーンな製造環境における究極のソリューションとなっています。.

VI. 業界別詳細ケースレビュー

理論は灰色であっても、実践の木は常に緑です。「スピード対パワー」という前述の議論を現実の文脈に落とし込むために、代表的な2つの業界ケースを検討してみましょう。これらの例は、薄板の高速切断と厚板の高強度切断という、板金切断の両極端を示しています。比較を通じて、それぞれの機械タイプが特定のシナリオでどのように決定的な価値を発揮するかを明確に理解できるでしょう。.

6.1 ケースA：HVACダクト製造における効率革命

背景：0.5mm～1.2mmの亜鉛メッキ鋼板を加工する中規模のHVACダクトメーカーで、日々の注文量が多く、納期も厳しい。.

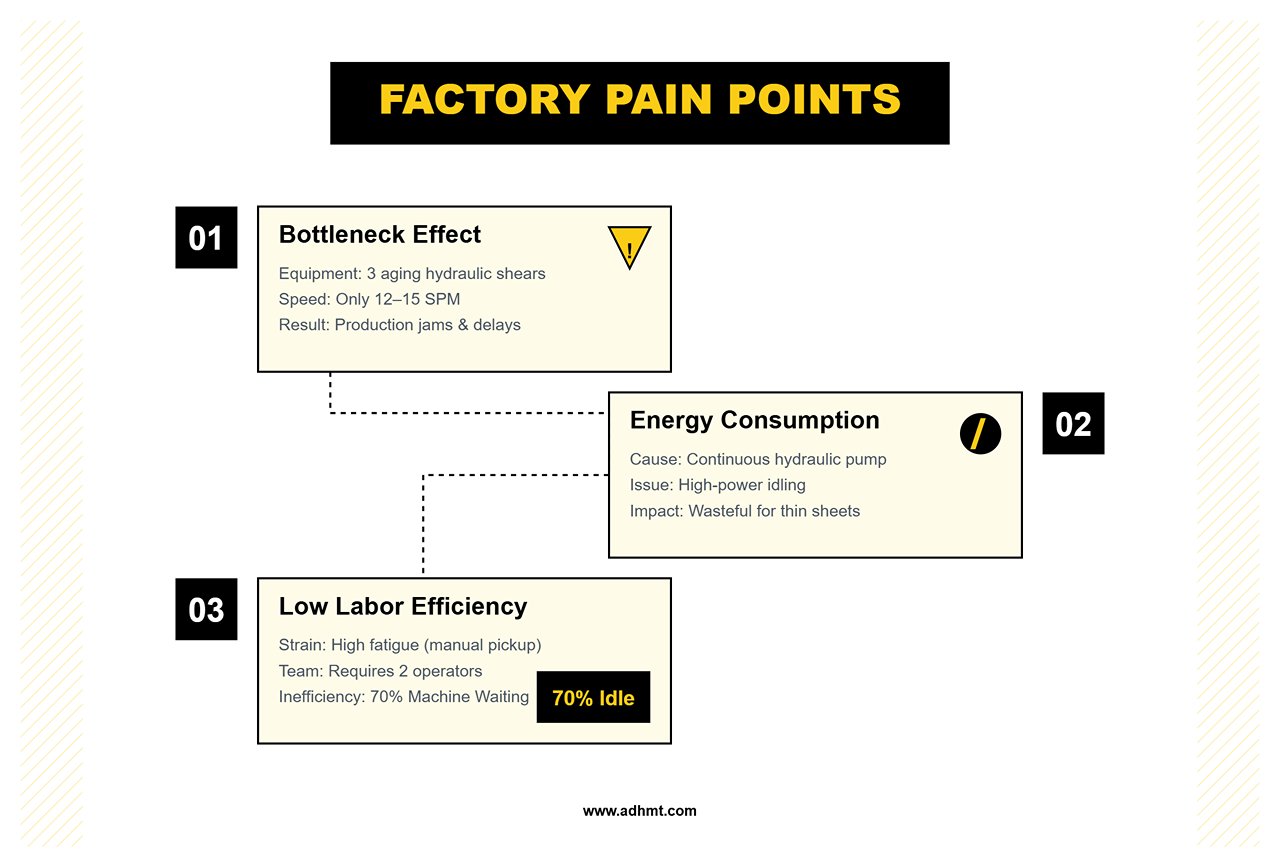

• 課題分析:
  • ボトルネック効果：以前、この工場では3台の老朽化した油圧スイングビームシャーを使用しており、切断頻度はわずか12～15SPM（毎分ストローク数）でした。これにより深刻なミスマッチが発生し、せん断工程が下流のフランジ成形およびシーム加工ステーションに大きく遅れ、頻繁な生産詰まりやアイドル時間を引き起こしていました。.
  • 過剰なエネルギー消費：応答性を維持するために、油圧ポンプモーターは常に稼働し続ける必要がありました。超薄型の亜鉛メッキ鋼板の場合、この絶え間ない高出力のアイドリングは純粋なエネルギーの無駄でした。.
  • 低い労働効率：従来の手作業によるワークフローでは、2人の作業者が1日に何百回もかがんで切断された板を拾い上げていました。身体的負担が大きく、機械は人の動きを待つ時間が全体の約70%を占めていました。.

• 変革計画:
  • 設備のアップグレード：古い油圧ユニットを2台の 高速メカニカルシャー （定格60 SPM、空気圧式リアサポート付き）に置き換えました。.
  • ライン統合：自動化の考え方を採用し、前段にコイルのアンコイリング・レベリング・フィーディングラインを設置し、後段には自動積層システムを統合しました。.
• 結果のレビュー:
  • 爆発的な生産性の向上：ダクトの1日あたりの生産量は800個から 2,200個 （約275%の増加）に急増しました。メカニカルシャーの連続切断モードと自動給材により、各サイクルがミリ秒単位に短縮され、切断間の隠れた停止時間がなくなりました。.
  • 運用コストの削減：メカニカルシャーは起動時の電流が高いものの、フライホイールの大きな慣性により、薄板の切断はほとんど力を要しません。製品単位あたりのエネルギーコストは 15% 全体的に低下しました。.
  • 簡易メンテナンス：油圧システムで慢性的に発生していた夏季の過熱やオイル漏れの問題が解消されました。床は清潔で乾燥した状態を保ち、EHS（環境・健康・安全）スコアが劇的に向上しました。.

6.2 ケースB：重機製造における厚板切断の突破

背景：ショベルバケットやブレーカーハウジングを製造する重機メーカーで、通常20mm～25mmの Hardox 450耐摩耗鋼 （降伏強度1200MPa以上）を加工している。.

• 課題分析:
  • ジャミングの悪夢：工場ではかつて、25mm対応の旧式機械式シャーでHardox板を強引に切断しようとしたことがあった。材料の極端な硬さにより、切断途中でフライホイールの運動エネルギーが失われ、ラムが下死点に達する前にロック。ジャムが発生するたびに、整備員がトーチでリンクを切断するか、100トンジャッキでフライホイールを逆回転させる必要があり、1回の事故で最大2日間の停止を引き起こした。.
  • 深刻な刃の欠け：機械式シャーの剛性衝撃により、高価なH13刃が頻繁に欠け、平均で1か月も持たなかった。.
• 変革計画:
  • 設備のアップグレード：16mm × 3200mmの 油圧式ギロチンシャー を導入し、 可変切断角 機能を備えている。.
  • プロセス調整戦略：16mm軟鋼用に定格されていたが、標準の1.5°から 2.5°～3°, にせん断角を増やすことで、「角度と力のトレードオフ」原理を活用し、20mmの高強度鋼板を成功裏に切断した。.

• 結果のレビュー:
  • ジャミングの解消：油圧システムのリリーフバルブが理想的な過負荷保護を提供。硬い部分に当たると、機械は圧力を解放して一時停止するだけで、自身を損傷することなく、重大な安全リスクを完全に排除した。.
  • 刃の寿命が3倍に延長油圧式シャーのゆっくりとした一定圧力の切断動作は、板厚の12%における精密に調整された刃間隙と組み合わせることで、切刃への瞬間的な衝撃を大幅に軽減しました。.
  • 切断品質の向上大きなせん断角を採用すると、わずかに傾いた切断面が生じますが、光沢帯はより滑らかになり、深い裂けがなくなります。これはロボット溶接の前処理に理想的です。.

VII. アクションガイド

物理的原理、TCOモデル、そして応用シナリオを詳細に検討した後、せん断機の選定が単なる「大きければ良い」「最安値が勝ち」という単純な問題ではないことが理解できたはずです。実際には、生産効率、切断品質、長期的な運用コストの間で戦略的なバランスを取る行為です。本ガイドは、複雑なパラメータの霧を晴らし、複雑な工学的ロジックを実践的な購買チェックリストに変えることを目的としています。交渉の場での静かな味方、ポケット戦略家として活用してください。.

7.1 究極の意思決定マトリクス：1分でわかるクイック選定チャート

無限に続く技術パラメータで圧倒するのではなく、最も重要な「成否を分ける」5つの要素を抽出し、決定マトリクスにまとめました。以下の表で、自社工場の実際の運用条件に対応する列を照合してください。

7.2 バイヤーズシールド：契約締結前に尋ねるべき10の重要な質問

契約書に署名する直前に、営業エンジニアの目を見てこの10の質問をしてください。その回答によって、機械の真の品質と供給者の技術的深さが即座に明らかになります。

「フレーム」と剛性について（精度と寿命を定義する要素）

“「機械フレームは溶接後の焼鈍処理を受けていますか？」”

• 現実チェック：低価格機によくある手抜きです。大型焼鈍炉での応力除去を行わない場合、数か月の使用後にフレームが徐々に変形し、刃の隙間がずれて薄板切断時にバリが発生します。.

“「スロート深さ周辺に補強設計がありますか？」”

• トラップ：低予算モデルの中には、スロートが浅く補強がないものがあります。長尺板を切断したり、フル負荷で運転すると、Cフレームが開くようにたわみ（「刃の逃げ」）が生じ、中央部で切断が不完全になります。.

「心臓部」と油圧系について（運転安定性を定義する要素）

“「油圧バルブブロックはRexroth/Bosch製ですか、それとも汎用品ですか？」”

• 譲れない条件：バルブ群は制御の中枢です。汎用バルブは固着、内部漏れ、圧力不安定を起こしやすいです。契約条件に明記しましょう：すべての重要な油圧部品はトップブランド製であること。.

“「シリンダーシールは日本のNOK製ですか、それともドイツのMerkel製ですか？」”

• 実践的なヒント：小さく見えても、シールは最初のオイル漏れ修理がいつ始まるかを決定します。プレミアムブランドは通常、国内標準品の3～5倍長持ちします。.

“「この油圧機械には『高速戻り』充填バルブが含まれていますか？」‘

• 効率係数：高流量の充填バルブがないと、ラムの戻り速度が非常に遅くなり、生産サイクル時間のボトルネックになります。.

「刃」と職人技について（消耗品コストを定義）

“「標準ブレードは6CrW2Si製ですか、それともCr12MoV製ですか？」”

• アップグレードのアドバイス：ステンレス鋼を頻繁に切断する場合は、追加料金を払って H13工具鋼 のブレードを選びましょう。標準グレードは熱によって軟化したり欠けたりしますが、H13の赤熱硬度と靭性は長寿命に不可欠です。.

“「押さえシリンダーにはポリウレタンパッドが付いていますか、それとも剛性接触ですか？」”

• 細部が重要：アルミニウムや鏡面仕上げのステンレス鋼を加工するユーザーにとって、剛性接触は永久的な表面のへこみを残します。必ず非マーキングの押さえシステムが機械に含まれていることを確認してください。.

「頭脳」とアフターサービスについて（ダウンタイムの長さを定義）

“「バックゲージはボールねじ駆動ですか、それとも標準のTねじですか？」”

• 精度：必ずリニアガイド付きのボールねじを選びましょう。通常のねじは時間とともにバックラッシュが発生し、0.1mmの許容誤差が1mmの誤差にまで拡大します。.

“「システムがアラームを出した場合、2時間以内にリモート診断が可能ですか？」”

• 現代の標準：リモートモジュール（例：TeamViewer/VPNアクセス）がない機械は孤立した島のようなものです。現代のサービスにはリアルタイムのPLCステータス監視が含まれるべきです—技術者を3日間待つ時代はもう終わりです。.

“「同じモデルを使用している地元の顧客の紹介をいただき、現場訪問することは可能でしょうか？」”

• 証拠：究極の質問です。もしサプライヤーがためらったり話をそらしたりするようであれば、その評判はおそらく精査に耐えないでしょう。.

7.3 専門家の見解：未来への投資

短期的な視点や過度なコスト削減によって引き起こされる数多くの生産ボトルネックを目の当たりにしてきた者として、私は次の原則に従うことを強くお勧めします。 “「+20％ 冗長性の原則」” 予算が許す限り、常にこの原則を適用してください：

• トン数の冗長性（+20％）：現在の最大切断厚が8mmであれば、 10mm. 対応の機械を購入しましょう。常に100％負荷で稼働させると油温上昇やシール摩耗が早まり、20％の余裕を持たせることで長寿命と安定した性能を確保できます。.
• 長さの冗長性（仕様アップグレード）：頻繁に2.5メートルの板材を切断する場合は、 3.2メートル モデルを選択してください。余分な長さが緊急案件に対応できるだけでなく、刃先の一部が摩耗しても未使用部分を活用でき、実質的に工具寿命を延ばすことができます。.
• CNCの冗長性（技能ハードルの低減）：熟練オペレーターが手動調整を好む場合でも、 DAC360 / E21S. のようなシンプルなCNCシステムを導入することを検討してください。バックゲージ位置やストローク長を自動計算し、新人オペレーターの訓練期間を1週間から1時間に短縮し、高コストな熟練労働への依存を最小限に抑えます。.

もう一つのポイント：

最後にこれを覚えておいてください：機械は単なる道具にすぎません—人 が製造業の真の心臓部です。機械式モデルの原動力を選ぶにせよ、油圧式モデルの安定した力を選ぶにせよ、オペレーターのために高品質な耐切創手袋と防音耳栓のための予算を確保するようにしてください。そして何よりも、安全の黄金律を徹底してください：決して手を刃の近くに置かないこと。.

安全性は——そしてこれからもずっと——あらゆる工場において最高の効率の形です。.

VI. よくある質問

1. 油圧式モデルの登場により、機械式シャーは時代遅れになったのでしょうか？

機械式シャーは時代遅れではなく、高速かつ大量生産の環境で依然として価値があります。油圧式モデルは精度や多用途性において進歩を提供しますが、機械式シャーは薄い材料を迅速かつ効率的に切断する作業において依然として重要です。.

2. 高精度切断により適したシャーの種類はどれですか？

高精度切断には、通常、油圧式シャーが好まれます。切断プロセス中に加える圧力を微調整できるため、切断の制御性が高まり、より正確で滑らかな切断面が得られます。.

さらに、油圧式機械には可変刃間隔やデジタル表示などの高度な機能が搭載されていることが多く、その精度をさらに高めます。機械式シャーは高速かつ効率的ですが、特に薄いまたは繊細な材料の精密切断に必要な制御レベルを提供できない場合があります。.

3. 油圧式と機械式シャーの一般的な寿命はどのくらいですか？

油圧式および機械式シャーの一般的な寿命は、適切なメンテナンスを行えば非常に長く、通常10〜20年以上に及びます。油圧式機械は複雑なシステムを持つため、部品の交換やメンテナンスチェックがより頻繁に必要となり、怠れば寿命に影響を与える可能性があります。.

機械式シャーは複雑な部品が少ないため、耐久性が高く長寿命であると一般的に評価されています。それでも、定期的なメンテナンスと運用ガイドラインの遵守は、両タイプの機械の寿命を延ばすために不可欠です。.

4. 油圧式と機械式シャーの主な違いは何ですか？

油圧式と機械式シャーは、それぞれ異なる操作特性を持ち、異なる用途に適しています。油圧式シャーは油圧シリンダーを使用して切断力を加え、一定で調整可能な圧力を実現します。.

この多用途性により、さまざまな厚さの金属や精密で滑らかな切断を必要とする用途に最適です。対照的に、機械式シャーはフライホイール機構を使用してエネルギーを蓄え、放出することで、迅速かつ繰り返しの切断動作を行います。高速性能と信頼性の高い操作の単純さから好まれることが多いです。.

どのせん断ソリューションがあなたの工場に最適かまだ迷っている場合は、当社のチームが スイングビームシャーリングマシン そして ギロチンシャーリングマシン. のようなモデルを比較するお手伝いをいたします。 お問い合わせください して専門的なアドバイスを受けてください。評価の最後には、当社の パンフレット または お問い合わせください にある完全な仕様書を確認するのをお忘れなく。.
