失敗した部品から始めよう。私の机の上には、12ゲージの316Lステンレス鋼製ブラケットが置かれている。本来は正確な90度のL字を形成するよう設計されていたが、内側の角はまるで齧られたように欠けており、背面の縁にはドロスが厚くこびりつき、まるでギザギザの刃のようだ。その部品を持ち込んだ購入者は激怒していた。彼は1000万円超の10 kWファイバーレーザーに投資したばかりであり、5桁のワット数が航空宇宙レベルの精度を保証するものだと信じていたのだ。.

彼はドラッグスターを買って、それをそのまま未舗装の道に走らせたのだ。.

私たちはエンジンの大きさに固執し、実際に車を正しい軌道に保つシステムのことを忘れてしまう。.

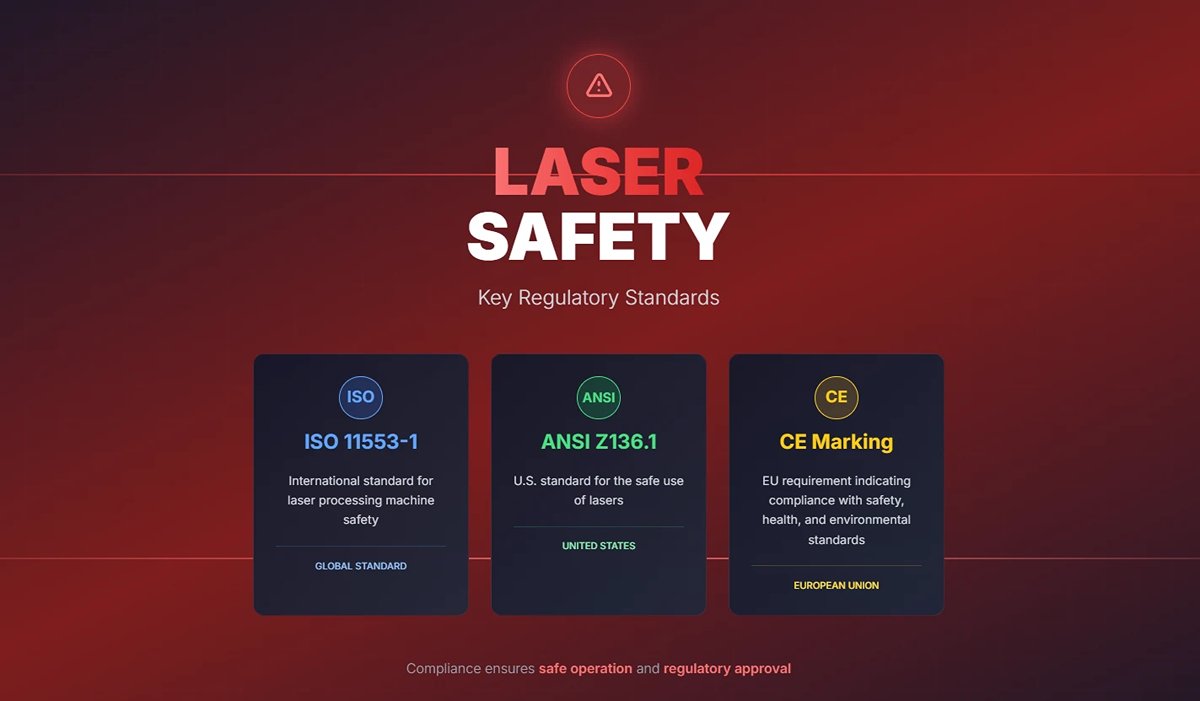

仕様書の幻想：なぜレーザー光源は称賛されるのに、責められることがほとんどないのか

ワット数が実際に制御しているもの（溶融速度）と、絶対に制御していないもの（切断面の品質）

6000 Wのレーザーが炭素鋼板に当たるとき、それが行う機能はただひとつ――固体金属を溶融金属に変える、しかも極めて速く。それがレーザー光源の仕事のすべてである。それは熱の大槌だ。しかし、金属を溶かすことと、きれいに切断することはまったく別物だ。溶融した材料は再凝固する前に除去しなければならず、そのためには正確に制御された補助ガス圧が必要だ。同時に、カッティングヘッドも微細なレベルで安定して動作し、ビームがブレないようにしなければならない。.

切断面が完璧に見えるとき、販売カタログはその功績をIPGやRaycusの光源に帰する。.

切断面がギザギザで粗いとき、誰もレーザー光源を責めない。非難の矛先はオペレーターや材料、ガス供給へと向かう。実際のところ、ワット数が決めるのは「どれだけ速く溶かせるか」だけであり、幾何学的な精度を保証するものではない。もしガントリーがためらったり、ガスの流れが乱れたりすれば、高価な出力は制御不能な溶融金属の塊をかき乱すだけだ。.

仕様書の翻訳： ワット数は最大送り速度を定義するが、最小許容誤差を定めるものではない。.

設備を評価する工場にとって重要なのは、 シングルテーブルファイバーレーザー切断機, 「何キロワットあるか」ではなく、「負荷がかかっているときにシステム全体がどれほど安定しているか」だ。“

同じ3 kW定格でも、なぜ2台の機械がまったく異なる部品を生み出すのか

2台の3 kWマシンを並べてみよう。マシンAは重さ12,000ポンド、鋳鉄製ベッドを備え、ヘビーデューティのクローズドループサーボモーターで動作する。マシンBは重さ4,000ポンド、溶接されたスチールチューブフレームを使用し、標準的なステッピングモーターに依存している。どちらの仕様書にも誇らしげに「3000ワットの切断力」と記載されている。"

次に、3 mm厚のアルミニウムを毎分15メートルの速度で切断してみよう。.

マシンAは、骨材からすっきりと外れるガラスのように滑らかなエッジの部品を生み出す。一方、マシンBは切断跡に微細な筋が刻まれ、角には小さな吹き抜けが見られる。なぜか？ それは、毎分15メートルという速度で、マシンBの軽量ガントリーが振動を始めるからだ。その振動はZ軸を伝ってカッティングヘッドに直結する。3 kWレーザーは設計通りにアルミを溶かしているが、その最中にスプレー塗料缶のように振られているのだ。.

仕様書はワット数を独立した指標として扱う。しかし物理法則は、それを周囲すべてに依存する変数として扱う。.

仕様書の翻訳： 貧弱なフレームに取り付けられた3 kWレーザーは、単に振動が激しい1 kWレーザーのように振る舞う。.

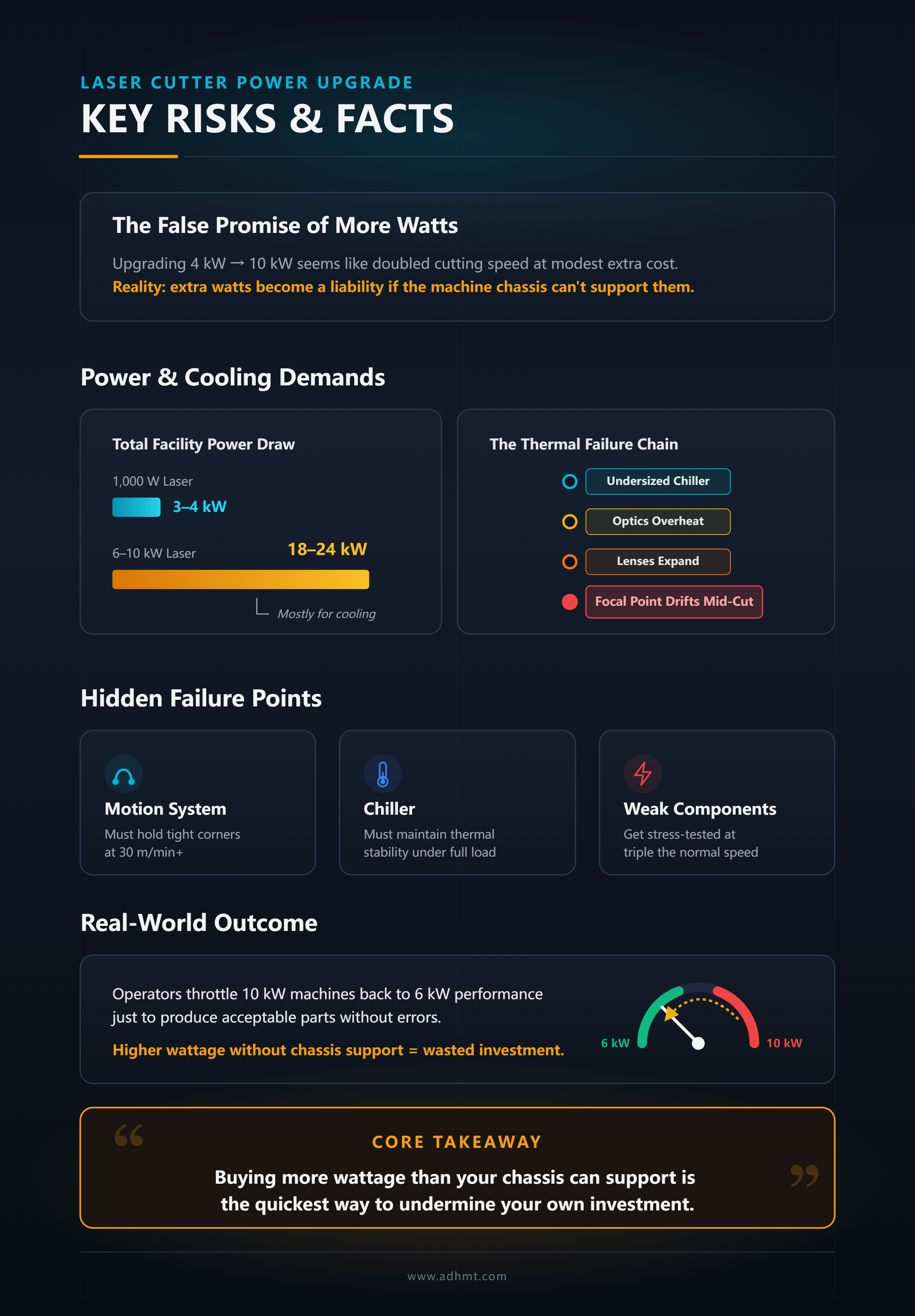

純粋な出力の限界：ワット数を上げても既存の弱点が拡大するだけのとき

4 kWから10 kWのマシンにアップグレードするのは、一見すると明らかな勝利に思える。理論上の計算では、炭素鋼の切断速度を約2倍にでき、運用コストの増加はわずかに見える。しかし、実際に10 kWのビームをカッティングヘッドに通すと何が起こるのか、考えてみよう。.

熱負荷が急上昇する。1,000Wのレーザーでも施設全体の消費電力は3〜4kWに達し、その多くがチラーに使われる。対照的に、6kWや10kWのシステムでは18〜24kWを要求し、その主な用途も冷却だ。チラーの容量がわずかに不足しているだけでも、切断ヘッド内の光学部品が加熱を始める。レンズが熱せられると膨張し、膨張すると焦点が切断途中でずれてしまう。.

突然、ドラッグレーサーが壁に向かって逸れていく。.

速く切っているわけではない。単に機械の最も弱い部品を3倍の速度でストレステストしているだけだ。モーションシステムが毎分30メートルの速度で鋭角なコーナーを維持できなかったり、チラーが光学部品の熱安定性を保てなかったりすると、余分なワット数はむしろ妨げになる。やがてその10kWマシンを6kWの性能にまで絞って、ようやく許容できる品質を得ることになる。.

高出力プラットフォームを検討している板金加工業者にとって、 兼用ファイバーレーザー切断機, シャーシの構造的および冷却の限界を理解することは、共振器ブランドの検討と同じくらい重要だ。.

仕様書の翻訳： シャーシが支えられないほど多くのワット数を購入するのは、自分の投資を台無しにする最も速い方法だ。.

モーション制御と構造剛性：精度が真に勝敗を分ける場所

鋳鉄 vs. 溶接鋼：目に見えない高周波共振を制御する方法

失敗した部品から話を始めよう。ある顧客が、見た目は3フィート離れて見れば完璧な5mm厚の炭素鋼製ギアのロットを持ち込んできた。しかし近づいて見ると、各歯の縁に微妙で周期的な波形が刻まれていた。購入者はすぐに自分の新しいレーザー光源を非難した。私は機械のところへ歩いて行き、重いレンチを手に取り、フレームの側面を軽く叩いた。音叉のように3秒間鳴り続けた。これが、高速ガントリーを溶接鋼管フレームに取り付けたときに起こる現象だ。.

溶接鋼は安価で軽量、製作も容易だが、振動減衰には弱い。2Gの急加速・急減速で30ポンドの切断ヘッドを載せたガントリーが動くと、その運動エネルギーはどこかに吸収される必要がある。溶接フレームの場合、エネルギーは構造全体に反響し、Z軸方向へ返っていく。対照的に重い鋳鉄ベッドは、鱗状黒鉛の微細構造を持ち、運動エネルギーを自然に吸収・散逸させる。鳴り響くのではなく、鈍く「ドン」と音を立てる。フレームが60ヘルツで振動している場合、10ミクロンのレーザースポットも同じく60ヘルツで揺れており、完璧に調整されたワット数でも精密切断は鋸歯状の縁になってしまう。.

仕様書の翻訳： 機械重量は輸送上の負担ではなく、高周波共振に対する最初の機械的防御線である。.

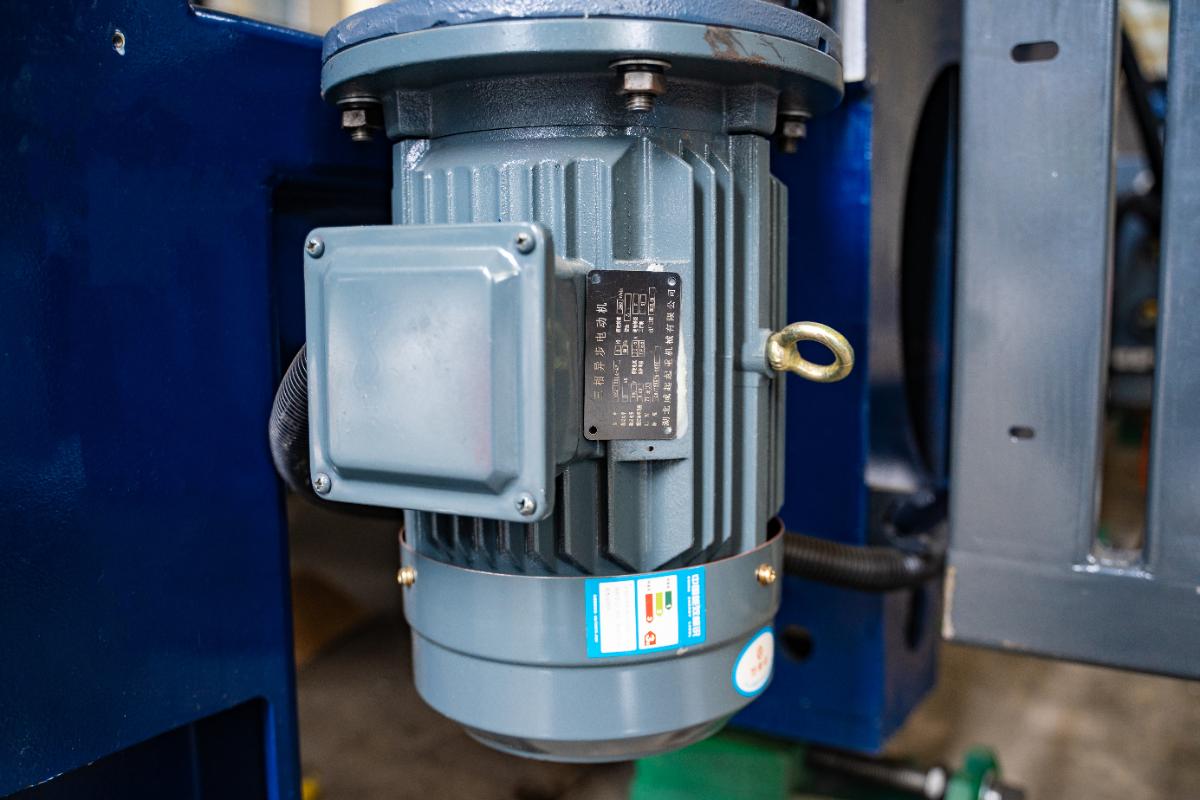

サーボモーター vs. ステッピングモーター：バックラッシュと遅延がどのように厳密な公差を静かに破壊するか

エントリーレベルの機械の仕様書を見ると、クローズドループステッピングモーターによる0.01mm未満の高精度が誇らしげに記載されていることが多い。見た目には印象的だが、完全に静的な環境でのみそれは成り立つ。しかし金属切断は決して静的ではない。.

ステッピングモーターは離散的なステップで動作する。急加速下で大きな力をかけると、コマンド信号に追いつけず遅れが生じる。クローズドループのフィードバックが偏差を補正しようとしても、モーターは常に後追い状態だ。サーボモーター——特に絶対エンコーダを備えたACサーボ（1nm分解能など）——は単なるステップカウントではなく、リアルタイムで位置を継続的に監視・補正する。これが静的精度と動的精度の差を決定する要因だ。小さなブラケットの密集した群を切断するとき、ステッパー駆動システムでは絶え間ない始動・停止動作がバックラッシュを累積させる。ガントリーは座標Xに到達したと信じていても、実際の機械位置は0.05mm遅れており——完璧な円が楕円孔になる。.

仕様書の翻訳： モーターが急加速下でも公差を保持できなければ、静的な位置決め精度には意味がない。.

加速度 vs. 最高速度：サイクルタイムを本当に決定する指標

営業担当者は自社の6kWマシンが最高走行速度120m/分を誇ると自信満々に語るだろう。しかし、10フィートの金属板を一直線に切るような状況でなければ、その速度に達することはほとんどない。.

ほとんどの板金作業は、密集した形状、内部の切り抜き、そして鋭角なコーナーの組み合わせで構成されている。機械は約80%の時間を加速・減速に費やす。サイクルタイムを左右する本当の要素は「加速度」（G単位）だ。最高速度80m/分でも加速度が2Gの機械は、最高速度120m/分で加速度1Gのシステムを容易に上回る。.

ただし、高いG加速は隠れた制約——同期遅延——をもたらす。モーションコントローラはレーザーの発射信号と正確な位置フィードバックをリアルタイムで完全に同期させる必要がある。サーボが目的座標に到達してからレーザーパルスが発射されるまでに1ミリ秒でも遅れが生じれば、ビームは意図した点から2mmずれて照射され、角を綺麗に切るどころか破壊してしまう。.

仕様書の翻訳： 最高速度は見栄のための指標に過ぎない。実際に切断テーブルを素早くクリアするのは、加速度（G）とコントローラの同期遅延だ。.

高速コーナリングでガントリーフレームが最弱点になるとき

V8エンジンをゴルフカートに取り付ける様子を想像してみてください。これは、メーカーが軽量の押出アルミガントリーに重い高出力の切断ヘッドを搭載する際に実際に起きることと同じです。.

カタログ上の加速度を誇示するために、エンジニアは可動質量をできるだけ減らそうとします。しかし、薄いアルミガントリーは、高速切断時の激しい方向転換によってたわみます。もしガントリーの中央がコーナリング中にわずか0.05mmたわむだけでも、レーザーの焦点位置がずれてしまいます。.

これは寸法精度を損なうだけでなく、補助ガスの流動特性も乱します。高圧の空気や窒素ガスは、溶融金属を切断溝（カーフ）から排出するために安定した層流が必要です。ガントリーがたわんで振動すると、ガス流が乱流化します。これにより、スラグがきれいに排出される代わりに、気流が乱れて切断底部に酸化したバリを残してしまいます。柔軟なフレームに完璧に調整されたエアアシストシステムは、剛性の高いフレーム上の平均的なガスシステムよりも性能が劣る結果となります。.

仕様書の翻訳： 軽量のガントリーは、カタログ上の加速度を良く見せるかもしれませんが、実際の切断荷重下でたわむと、エッジ品質と補助ガス性能の両方を損ないます。.

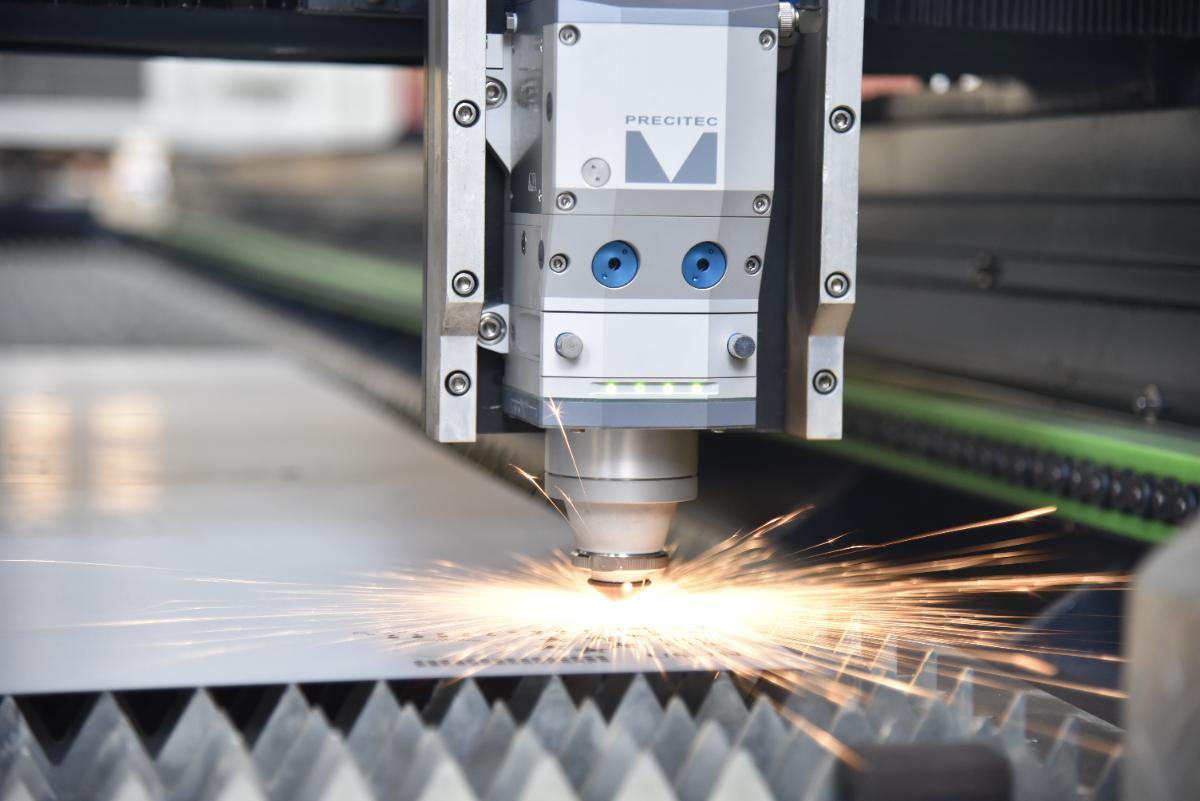

動的フォーカスと高さ制御：見落とされがちな性能変数

失敗した部品を想像してください。10mm厚のステンレス鋼ベースプレートで、最初の3インチの切断面はガラスのように滑らかですが、残りの6インチはスラグが融着したギザギザの切断面となり、ハンマーやノミで骨組みから取り外す羽目になる。マシンの出力や補助ガスの流れには問題がありません。真の原因は、原板に生じた0.5mmの反りをZ軸が補正できず、焦点が素材内部から表面上方へずれていったことです。ただ金属を溶かすだけでは、きれいな切断は得られません。溶融はミクロ単位で正確な「スイートスポット」で起こる必要があり、しかも再凝固する前に即座に排出されなければなりません。.

焦点距離とスポットサイズが切断幅とエッジ品質を決定する仕組み

すべての集光レンズには「ウエスト」と呼ばれる位置があります。レーザービームが最小直径に収束し、それ以降再び広がり始める点です。例えば125mmの短焦点レンズは非常に小さく高密度のスポットを生成し、まるで針のように働いて、1mm厚のアルミを高速で切断するのに最適です。その代償は焦点深度の浅さです。材料の高さが名刺一枚分でも変動すると、パワー密度が低下し、切断品質が崩れます。逆に、200mmの長焦点レンズは、より広いウエストと大きな縦方向許容差を持ち、厚板には不可欠です。ただし、同等の溶融強度を得るには、より大きなワット数が必要になります。.

カーフ（実際の切断幅）は、その集光スポットの大きさを直接反映します。12kWビームを150mmレンズで照射する場合、エネルギー集中度が極端に高いため、焦点位置の許容誤差はほぼゼロに近くなります。焦点が高すぎると、ビームは板の底に到達する前に発散を始め、結果として基部のカーフが広がり、断面が「V」字型になって精密組立には不向きになります。.

仕様書の翻訳： 焦点深度はワット数を制御する「手綱」です。手綱が短いほど、プロセス管理の精度が要求されます。.

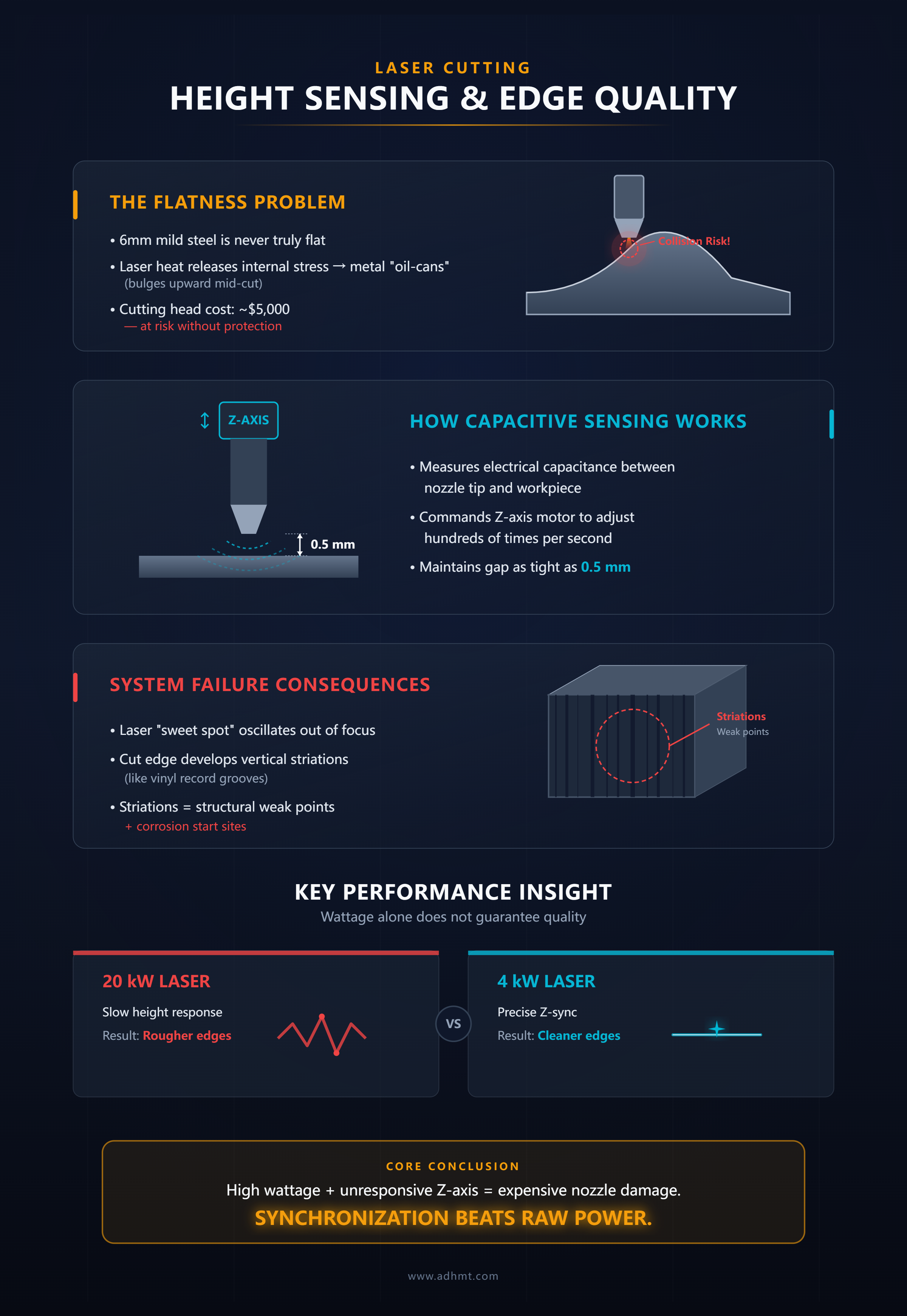

容量式高さセンサ：凹凸のある板材上で「スイートスポット」を維持する技術

6mm厚の軟鋼板が完全に平らであることはまずありません。サービスセンターが何と言ってもです。レーザーが加熱すると、内部応力が解放され、板が「オイル缶」状に膨らみながら反り上がります。容量式高さセンサは、そうした隆起に切断ヘッドが突っ込むのを防ぐ唯一の安全装置です。ノズル先端と被加工物の間の電気容量を常時測定し、Z軸モーターに1秒間に数百回の補正命令を出して、0.5mm程度のギャップを維持します。.

センサが遅延したり、Z軸モーターの反応が鈍かったりすると、レーザーの「スイートスポット」が振動し始めます。仕上がり面では、レコード盤の溝のような縦筋が現れます。これらは外観上の欠陥にとどまらず、構造的な弱点や腐食の起点にもなります。20kW機でも高さセンサが鈍ければ、4kW機の方が表面追随性が良く、きれいなエッジを出せる場合があります。.

仕様書の翻訳： 応答性のないZ軸付きの大出力レーザーは、ノズルを母材に溶着させる高価な方法に過ぎません。.

貫通加工・コーナリング・手動フォーカスが破綻する板厚のしきい値

新しい穴を開けるとき、レーザーはただ切断を始めるわけではなく、まず材料の全厚を貫通しなければなりません。これは激しいプロセスで、溶融金属が上方へ噴き上がり、レンズを汚染します。光学系を保護し、きれいな貫通を得るには、焦点位置を動的に制御する必要があります。最初は高い位置からクレーターを開け、その後深く移動して貫通を完了します。手動フォーカスまたは内部光学が遅い機械では、この素早い調整ができません。その結果、貫通と切断のどちらにも不十分な妥協的焦点設定に頼ることになり、「ブロウアウト」と呼ばれる火山状の穴が発生します。.

問題はコーナー部でさらに深刻になります。ガントリーが急な90度ターンを行うために減速すると、移動距離あたりの熱入力が急増します。焦点が固定されたままだと、熱が蓄積して角部を過剰に溶かし、丸まった変形エッジが残ります。高機能な制御システムはこれを防ぐため、減速と同期してビームを僅かにデフォーカスしたり、ヘッドの高さを調整したりして、強度を適切に下げます。.

自動フォーカスシステムやヘッド構成に関するより詳細な技術解説については、公式仕様書をご覧ください。 パンフレット.

仕様書の翻訳： 自動フォーカスは贅沢な追加機能ではありません。マシンがコーナーで減速する際に、一貫したエネルギー密度を維持するための唯一の手段です。.

保護窓とコリメーション：ビーム供給を損なう小さな消耗品

完璧な高さ検知が行われていても、ビーム自体は熱レンズ効果によって「ドリフト」することがあります。切断ヘッド内では、レーザーが複数のレンズを通過し、最終的に保護窓を通ります。もし、その$50窓に一粒のほこり、あるいは指紋でも付着すれば、レーザーエネルギーの一部を吸収して加熱します。その熱膨張によってガラスがわずかに歪み、結果的に弱いレンズのような働きをして、焦点位置を上方にずらしてしまいます。.

機械は正しい高さにあると認識していても、実際には焦点が設定より2mm上にずれている場合があります。オペレーターが切断を「無理やり」通すために出力を110%に上げてしまうのを見たことがありますが、そうするとさらに窓が加熱され、焦点ずれが悪化します。ワット数はいくらでも増やせますが、もしコリメーション―すなわちレーザー光を集光レンズに届く前に完全平行に整えるプロセス―が汚れた$50のガラスで損なわれている場合、ただ金を燃やしているだけです。.

仕様書の翻訳： 機体構造が適切に対応できないほどの出力を購入することは、自らの投資を最も早く台無しにする方法です。.

アシストガスのダイナミクス：ビームが溶融を行った後の切断を制御する

圧力、純度、ノズル形状：どの要素が本当に違いを生むのか？

失敗した部品を考えてみましょう。底辺がスラグ（再凝固した溶融物）によって固く融合しており、ハンマーでも外せない10mm厚のステンレス製ブラケットです。一般的な対応はレーザー出力を上げることですが、それはまるで詰まった排水管をお湯の温度を上げて直そうとするようなものです。レーザーはすでに役割を果たしており―鋼を溶かしています。真の失敗の原因は、アシストガスである窒素の圧力が12バール程度と低く、0.3mmのカーフから溶融金属を冷却・固化する前に排出できるだけの運動エネルギーがなかったことです。.

高圧窒素切断において、ガスは単なる保護膜ではなく、機械的なピストンの役目を果たします。10kWのビームで12mm板を切断すると、毎秒膨大な量の溶融金属が発生します。この溶融池を排除するには、アシストガスがノズル出口で超音速の速度を保つ必要があります。ノズルとワークのギャップが0.5mmから1.0mmにずれると―これは低品質な高さセンサーでよく起こります―ガス柱が膨張して速度を失い、「押し出す力」を犠牲にします。その結果、端面がガタガタで、まるでかじられたような切断面になります。.

この性能を定量化するのがレイノルズ数で、ガス流が滑らかで一貫したジェットなのか、乱流なのかを示す指標です。棚に並べられたとき、2.5mmの二重ノズルは2.0mmのものとほとんど見た目が同じですが、20バールでは2.5mmノズルの方が約50%多くの流量を供給します。もし工場の配管がその需要に対応できない場合、先端での圧力が低下し、乱流が増加し、溶融金属がカーフ内部で循環して下に清潔に排出されなくなります。.

仕様書の翻訳： ノズル径は「ほうきの大きさ」を決め、ガス圧は「掃き出す力」を決定します。.

酸素 vs. 窒素 vs. 空気：運転コストだけでなく切断面の金属組織で選ぶべき理由

失敗例を考えてみましょう。出荷時には完璧に見える粉体塗装された構造用プレートの一群が、6か月後に塗装が大きなパネル状で剥がれ落ちるという事態です。これが「酸素税」です。軟鋼を酸素で切断するとき、単に材料を溶かしているのではなく、制御された燃焼反応を維持しています。酸素は鉄と発熱反応を起こし、全切断エネルギーの約60%を供給します。そのため、たとえ2kW程度のレーザーでも、20mm板を驚くほど容易に切断できるのです。.

その代償は、切断面に鉄酸化層（ミルスケール）が薄く残ることです。このスケールを塗装前に除去しないと、塗料はスチールではなく酸化物に付着してしまい、早期剥離の原因となります。一方、窒素は化学反応を起こさず、溶融金属を掃き出す「惰性ガスのほうき」として働きます。そのため、酸化反応による「無料の熱」を得られないので、アシストガス圧力は約4倍、レーザー出力もかなり高く必要です。しかしその結果、明るく酸化物のない切断面が得られ、二次処理なしで溶接や塗装に進むことができます。.

そして「工場エアー」という誘惑もあります。$15/時の窒素コストを避けようとする現場にとって、圧縮空気は理想的に見えます。組成は窒素78%、酸素21%です。しかし、切断面の金属組織を見ると違う現実が見えます。その21%の酸素が窒化物や酸化物を形成し、切断端を微細に「焼き付け」、母材よりも硬い層を作ります。エアーカットした部品にタップを立てようとすると、高速度鋼のタップがポキッと折れてしまうことがあります―端面が意図せず熱処理された状態になっているのです。.

仕様書の翻訳： 酸素は厚板切断のための化学的加速剤、窒素は端面品質を保つための機械的促進剤、空気はその妥協策であり、後で高い二次加工コストとなって現れがちです。.

ガス流の問題がいかに完璧に「レーザー出力低下」に見えるか

失敗した部品を思い浮かべてください。6mmのアルミ板で、レーザーが部分的に貫通せず、「スラグ」がネスト内に融合して残っているものです。経験の浅いオペレーターはまずサービスに連絡し、「ファイバー出力が低下している」と報告します。切れない＝フォトンが弱い、と思うわけです。ところが、原因はもっと単純なことが多く、窒素純度のわずか0.5%低下やノズルの微妙なずれです。.

窒素純度が99.99%から99.5%に落ちると、そのわずかな残留酸素の増加でアルミが切断中に酸化します。アルミナの融点は2,072℃、基材アルミの融点は660℃です。つまり、溶融池の上に非常に硬い酸化膜を作ってしまい、アシストガスでは除去できなくなるのです。レーザーは依然として6kWをフル出力で供給していますが、今や溶かすのに数倍のエネルギーを必要とする物質と戦っています。見かけは出力問題ですが、実際はガス化学の問題です。.

同じような「出力低下の幻影」は、ノズルがビームの中心に正確に合っていない場合にも現れます。ガスジェットが0.1mmでもずれていると、溶融金属をまっすぐ下にではなく、カーフの片側に押し付けることになります。その結果、部品の片側に厚いドロスが残り、反対側はきれいなままです。出力を倍にしても、ガス流が溶融金属を側壁に押し付けている限り、きれいな抜け落ちにはなりません。.

仕様書の翻訳： 「弱い」切断はたいてい「詰まった」切断です―共振器を疑う前に、ガスの純度とノズルのアライメントを確認しましょう。.

熱管理：チラーのわずかなズレがどのようにビーム品質を密かに損なうか

スクラップになった部品を思い浮かべてほしい。最初の50枚の歯はカミソリのようにきれいなのに、最後の50枚はまるでかじられたような8mmの軟鋼製ギアだ。オペレーターは設定を確認する。出力は4kWで安定、補助ガスは14バールに保たれ、送り速度も変わっていない。よくある原因——不良ロットの鋼材か、寿命が近い共振器——が頭に浮かぶ。しかし共振器は故障していない。過熱していたのだ。機械の後ろにある産業用チラーが冷却水の温度を4時間の稼働中に22°Cから25°Cへと漂わせた。この一見取るに足らない3度の上昇が、鋼板全体の切断品質を台無しにするには十分だった。.

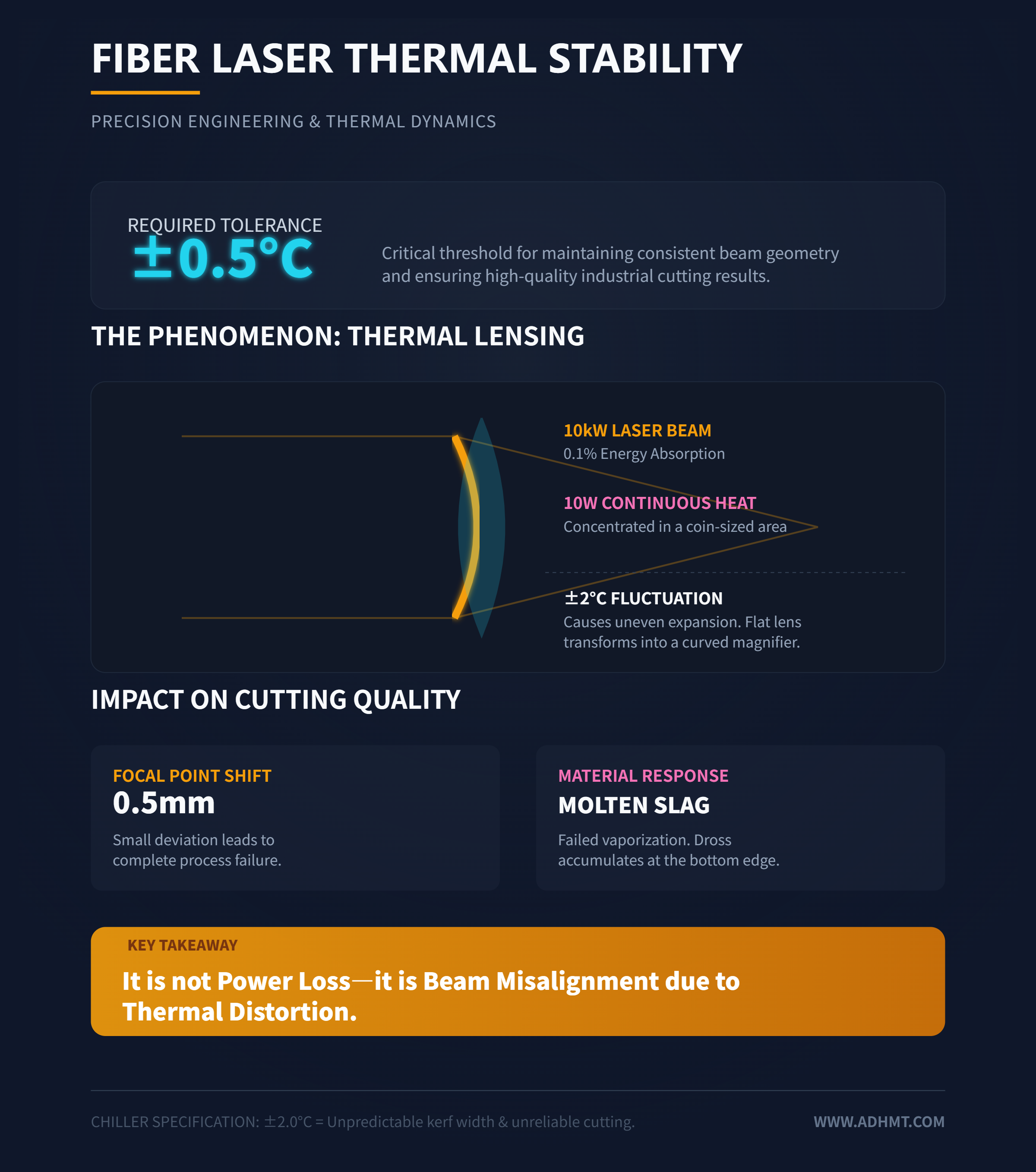

なぜ2°Cの温度変動が気づかぬうちに表面仕上げを損なうのか

ファイバーレーザー光源には±0.5°C以内の温度安定性が必要だ。光学材料は加熱されると屈折率が変化する——これは熱レンズ効果として知られている現象である。カッティングヘッド内のレンズはレーザーエネルギーのごく一部、通常0.11%未満を吸収する。取るに足らないように思えるが、10kWのビームの0.11%は、コイン大の溶融石英レンズに集中的に加わる10ワットの連続熱になる。レンズハウジングを循環するチラー水の温度がわずか2度でも変化すれば、レンズは不均一に膨張し、中心部が縁よりわずかに厚く膨らむ。.

言い換えれば、平面レンズが拡大鏡に変わってしまったということだ。.

そのほとんど感知できない曲率が、ビームの焦点位置をミリメートルのわずかな単位で上下にずらす。レーザー切断では、焦点が最適位置から0.5mmずれるだけで、金属をきれいに蒸発させるか、溶融スラグを切れ目に押し出すかの差が生じる。切断幅は広がり、エネルギー密度は低下し、下端にはドロスがたまり始める。オペレーターには出力が落ちたように見えるだろう——しかし実際は単純なことだ。光子がもはや目標地点を正確に打っていないのだ。.

仕様書の翻訳： ±2°Cというゆるい許容範囲で定格されたチラーは、事実上、切れ幅に対する乱数発生器のようなものだ。.

カッティングヘッド内の熱クリープ：仕様書では警告されない故障モード

12kWクラスの最新マシンが15mm鋼板の長いネストを切断し終えた後、そのカッティングヘッドを見てみよう。真鍮製ノズルは熱を放っているが、その上のアルミハウジングはまだ手で触れると冷たく感じるはずだ。そうでない場合、それは熱クリープの兆候である。.

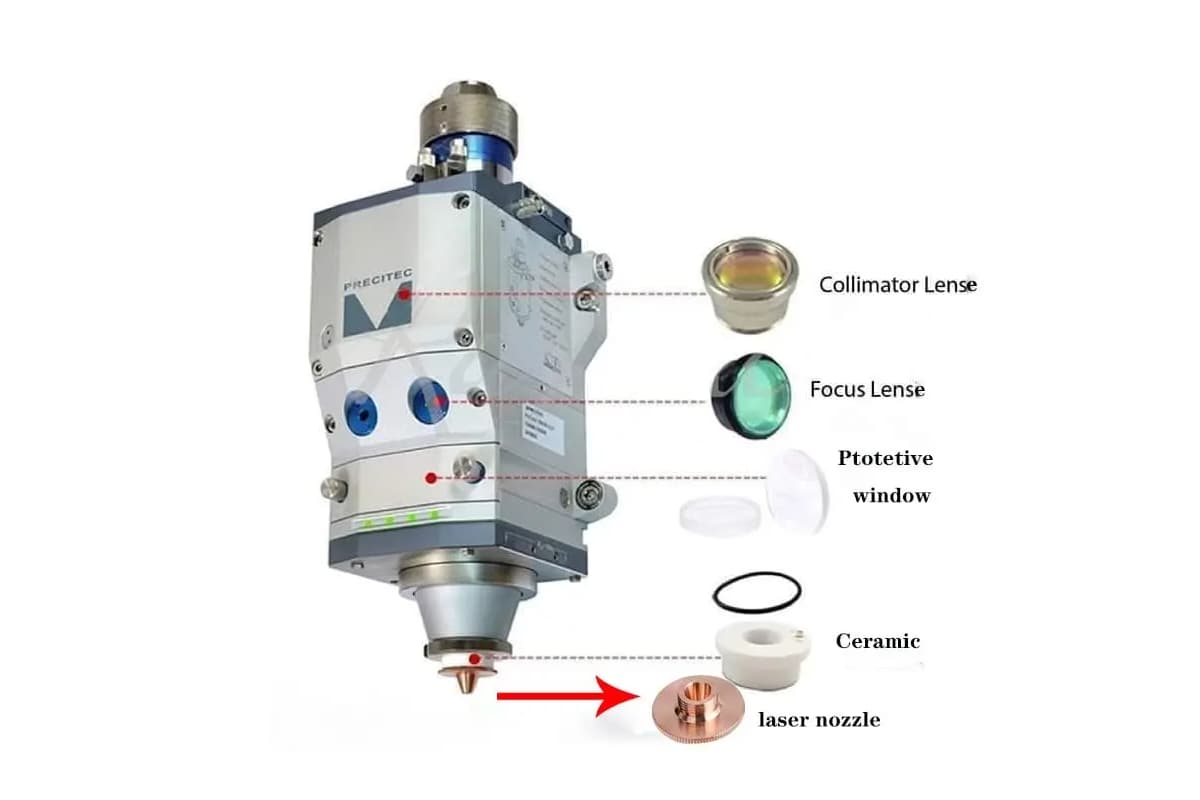

カッティングヘッドは精密に積み上げられた機械的公差の集合体だ。コリメータ、集光レンズ、防護窓、ノズルチップ、それらを金属ねじとOリングで固定している。溶融池から放射される熱が上昇するにつれ——あるいは汚染された光学部品内部から発生する熱が外へ押し出されるにつれ——金属ハウジングが膨張し始める。アルミニウムは温度が1°C上昇するごとに1メートル当たり約23マイクロメートル膨張する。一見微小に思えるが、ノズル開口がわずか1.5mmしかない場合、内部整列の50マイクロメートルのずれでレーザービームは中心から外れてしまう。.

ビームは銅ノズルの内壁をかすめ始める。.

すると、出口部で二次熱源を作り出すことになる。ノズル温度は急上昇し、補助ガスの流れは乱流化し、切断品質は急速に劣化する。オペレーターはビーム中心を再調整し続ける羽目になる——ときには毎時間——が、実際にはカッティングヘッド自体が稼働中に微妙に膨張・収縮していることに気づいていない。.

彼らが是正しているのは単なるミスアライメントではなく、熱力学の基本法則と闘っているのだ。そして、このハードウェアの寸法安定性がミッションクリティカルであるならば、その内部を循環する水は完全に清浄でなければならない。.

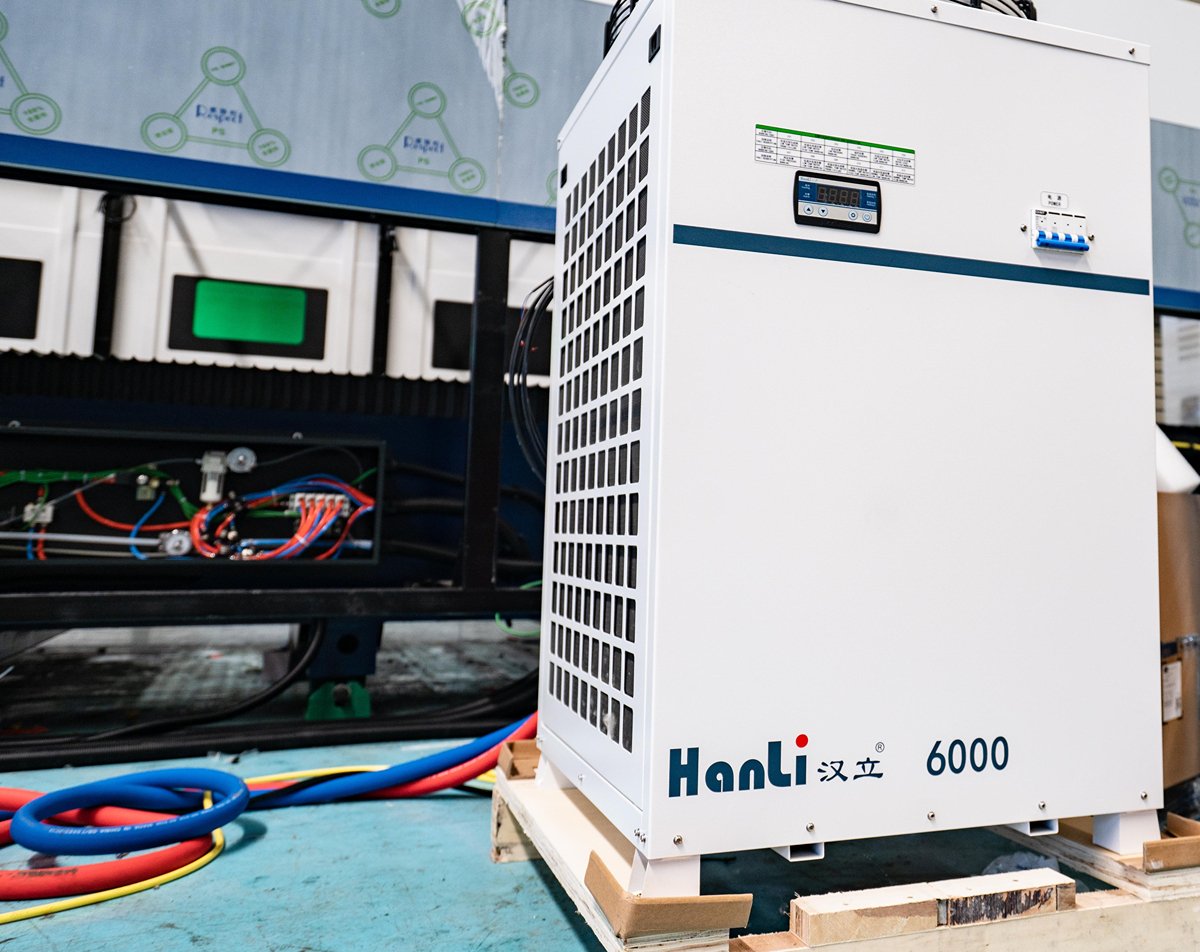

クローズドループ vs. オープンループ冷却：水質を妥協したときに生じる隠れたコスト

かつて私は冬の最中にもかかわらず高温アラームを繰り返し出す6kWファイバーレーザーのトラブルシュートを行ったことがある。その工場ではオープンループチラーを使用しており、蒸発による減水を補うために通常の水道水をタンクに補充していた。.

水道水にはカルシウムやマグネシウムなどの溶解鉱物が含まれている。鉱物を多く含む水がレーザー共振器やカッティングヘッドの微細流路を通過すると、熱によって鉱物が沈殿し、内部壁面にスケールを形成する。わずか0.5mmのスケール層でも、熱伝達効率を40%以上低下させる可能性がある。.

チラーのコンプレッサーは全力で稼働していた。デジタル表示は自信満々に完璧な22°Cを示していた。しかしカッティングヘッド内部では、水はほとんど熱を吸収していなかった——冷却すべき金属表面をカルシウムの薄い殻が事実上断熱していたのだ。.

温度計が間違っていたわけではない——それは水の温度を測っていたのであって、金属の温度を測っていなかったのだ。.

蒸留水または純水を満たしたクローズドループシステムではスケーリングは完全に排除できる。しかし、純水は化学的に攻撃的である。イオン交換樹脂が適切に保守されていなければ、水は機械内部配管から銅やアルミニウムイオンを溶出し、導電性スラッジを形成して共振器のダイオードをショートさせる危険がある。これは単なる冷却ではない——精密にバランスされた化学的生態系の維持なのだ。そのバランスが崩れれば、致命的なハード故障でシャットダウンするずっと前に、熱ドリフトがビーム品質を劣化させる。熱安定性は精度の基盤——しかしそれは、ビームを運ぶガントリーが切断経路の物理的負荷に耐えられる場合に限られる。.

仕様書の翻訳： 冷媒の化学管理が、その冷やすべき部品を密かに断熱しているのであれば、高性能チラーも無意味である。.

CNCコントローラ：ハードウェア制限を守るか、無視するか

コントローラの「ルックアヘッド」アルゴリズム：焼け跡のないシャープなコーナーの鍵

失敗した部品を考えてみましょう。10mmのステンレス製ブラケットで、内側の角がロウのように溶けた状態になっているのは、レーザーが60ミリ秒も長く滞留したためです。あなたはスピードのために12kWのレーザーを導入しましたが、90度の曲がり角ごとにそのスピードが逆にリスクとなります。800kgのガントリーは、構造的損傷やステップロスを避けるためには、フルスピードで瞬時に方向転換することはできません。機械的な災難を避けるため、コントローラは各コーナーに近づくにつれて軸を減速させる必要があります。.

しかし、減速しながらも12kWの出力を素材に注ぎ続ければ、きれいなエッジは得られません。移動速度が落ちてレーザー出力が変わらないままでは、事実上その場でバーナーを当てているようなものです。これを防ぐのがルックアヘッドアルゴリズムです。このアルゴリズムはGコードを500行先まで読み、ガントリーを安定させるための正確な減速曲線を計算し、同時に速度に正比例する形でレーザー出力を減少させます。.

加速度変化率（ジャーク）を考慮する高次（3次）ルックアヘッドを備えていなければ、機械はコーナーを通過する際に震動します。その振動は、カットエッジにゴースティングや波紋模様として現れます。どれほどの大出力を持っていても、コントローラが100mm先のコーナーを予測できなければ、その部品は常に手ブレしたような仕上がりになります。.

仕様書の翻訳： リアルタイムでジャークリミット付きの加速曲線を計算できるクロック速度がなければ、2000行分のルックアヘッドバッファなどマーケティング上の意味しかありません。.

異なるモーションコントローラが同じGコードツールパスをどのように解釈するか

Gコードを、ダートトラックを走るドライバーに与えた大まかな道順と考えてみましょう。あるドライバー（低価格コントローラ）はカーブに差し掛かるたびに、ラインを保つためにハンドルを小刻みに切り返します。もう一人のドライバー（高性能モーションコントローラ）は同じカーブを読み取り、なめらかで連続したアークで駆け抜けます。どちらも「地図」に従いましたが、スピンを避けたのは後者だけです。.

標準的なコントローラはカーブを小さな直線セグメントの連なりに分割することが多く、これは線形補間と呼ばれます。そのセグメントが長すぎると、切断面は宝石のように面取りされた形になります。逆に短すぎると、コントローラのプロセッサが処理待ちで遅れ、機械が次のコマンドを待つ間にぎくしゃくと動作します。高度なコントローラはS字加速プロファイルを適用してこれらの遷移を滑らかにします。加速度グラフ上の鋭い「角」を和らげることで、ボールねじやラック・ピニオンドライブへの機械的ストレスを低減します。.

同一の出力ワット数と同じサーボモーターを備えていても、2台の機械でサイクルタイムが大きく異なるのはそのためです。優れたコントローラを持つ機械は、各ターンの物理挙動を安定して制御できるため、高い平均速度を維持できます。重要なのはストレートでの最高速度ではなく、複雑で密なネスティング内でどれだけの速度を保てるかという点です。.

仕様書の翻訳： 同一のGコードはあくまで「推奨」でしかなく、絶対的な命令ではありません。コントローラの補間戦略が、その推奨を高精度部品に変えるのか、それともただの文鎮にしてしまうのかを決定します。.

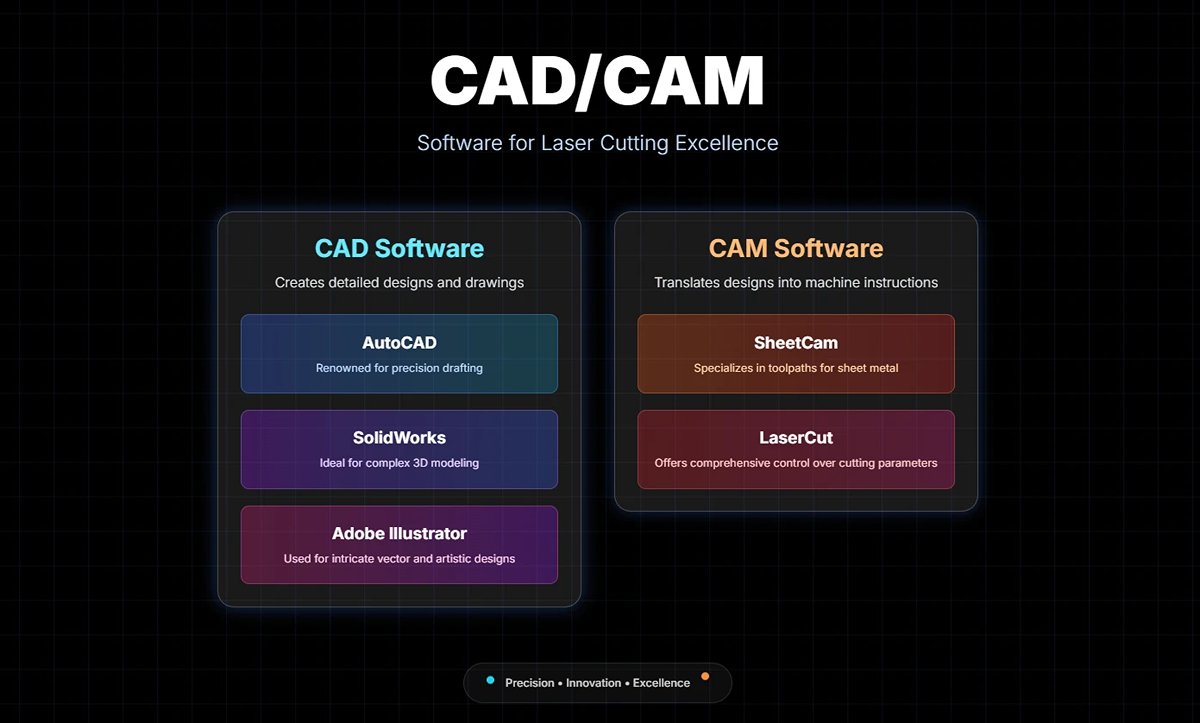

ネスティングソフトの効率 vs 機械能力：真のボトルネックを見極める

あなたは6mm厚の鋼板から5%多くの部品を取り出せると謳うネスティングソフトに$10,000を投資したかもしれません。このソフトは、部品間のスクラップ「ウェブ」をわずか3mmにまで縮めることで、それを実現します。書類上では材料利用率は世界トップクラスに見えますが、現実には機械が限界まで酷使されています。.

部品をそこまで密に配置すると、レーザーヘッドは「リープフロッグ」動作（リフト、トラバース、ピアス）を一枚の板で何千回も繰り返さねばなりません。もしコントローラやZ軸が高速センシングおよび駆動に最適化されていなければ、そのひとつひとつの動作がサイクルに2秒追加されます。200個の部品を含むシートでは、合計で約7分の「空切り」時間になります。材料で$20を節約しても、機械のオーバーヘッドと窒素消費で$40を失ってしまうのです。.

真のボトルネックはネスティングソフトではなく、デジタル戦略と物理的ガントリーの間のギャップにあります。低ジャーク性能の高出力機は、密集ネストを効率的に処理できません。なぜなら、次の輪郭に備えて減速する前に指令速度に達することができないからです。それはまるで混雑した駐車場でドラッグスターを運転するようなもので、決して一速ギアから抜け出せず、燃料を浪費し続けているのと同じです。.

仕様書の翻訳： シャーシやモーションシステムが活かせる以上の出力を購入することは、ROIを自ら損なう最も手っ取り早い方法です。.

エコシステムの解読：あなたの機械の真のボトルネックを突き止める

失敗部品から始めましょう。15mm厚の軟鋼プレートで、上端はカミソリのようにきれいなのに、下3分の1はギザギザの酸化したドロスで覆われています。オペレーターの反応は予想どおりです——スラグを吹き飛ばそうとしてアシストガスの圧力を上げるのです。窒素圧は12バールから18バールへ。しかし次の部品はさらにひどくなり、カーフ沿いに激しい吹き抜けが発生しました。次に疑われるのはレーザー源です。15kWのダイオードモジュールが劣化しているのでは、ビームが十分なエネルギーを供給できていないのでは、と。しかし、もしレーザーが正確にコマンド通り動作しており、実際にはカット周囲の見えない気流がプロセスを妨げているとしたらどうでしょうか。

コンポーネントの不一致が生む特徴的な失敗パターン

この失敗は光学的なものではなく、空力的なものです。高圧アシストガスを標準ノズルで狭いカーフに吹き込むと、きれいで一貫したガス柱が形成されるのではなく、超音速のジェットが微小な峡谷に衝突する形になります。高圧状態では、カーフ入口のすぐ上にマッハショックディスク（MSD）が形成されます。これは目に見えない空力障壁で、高価な窒素をカット内に到達する前に亜音速まで減速させます。ガスジェットの断面がカーフよりはるかに大きいため、その結果生じる衝撃波が有効流路面積の最大90%を遮断する可能性があります。.

あなたは出力不足ではなく、乱流によって切断部を水浸しにしてしまったのです。.

ガスが入口で詰まり、渦流を発生させ、蒸発した金属が切断ゾーン内に閉じ込められて排出されなくなります。閉じ込められた蒸気はレーザーエネルギーを吸収してプラズマ雲を形成し、周囲の壁を溶かして切断速度を劇的に低下させます。プレートにさらに5kWの原動力を投入することはできますが、衝撃波がその余分な熱を閉じ込め、熱影響部を拡大し、鋼材を歪ませるだけです。.

不一致が起きているのはレーザーと素材の間ではありません。ノズル形状、ガス圧、そしてガントリー速度の間です。もしガス圧を上げることでかえって切断が窒息するのであれば、より高いワット数に頼らずに、そのバランスをどのように是正すればよいでしょうか？

仕様書の翻訳： ノズル形状とスタンドオフ距離によって衝撃波が発生し、それが切り口（カーフ）をふさいでいる場合、25バールのガス供給システムはむしろ負担になります。.

予算のバランス：どこに重点的に投資し、どこで戦略的に節約するか

切断不良を修正するためにより大型のレーザーを購入しようとする衝動は、金属加工において最も高価な過ちの一つです。ダートトラックでエンジン出力を上げてもタイヤが空転するだけなのと同じです。もし$250,000を機械に投資するなら、$150,000を20kWの発振器に費やし、プレス成形ガントリーと低コストのガスマニホールドで妥協した場合、史上最速でスクラップを作ることになるでしょう。シャーシが対応できないため、決して到達できない最高速度にお金を払っているのです。.

シャーシと流体力学に重点的に投資すべきです。12,000 kgの鋳鉄ベッド、またはリブ補強を多く施した溶接ベッドなら、4,000 kgのフレームでは切断面に直接伝わってしまう3次のジャーク振動を抑制できます。コーナー減速時に補助ガス圧を0.1バール単位で調整できる比例バルブには追加投資する価値があります。その代わりに原出力を抑えましょう。層流ガス流を維持し、スタンドオフ0.5 mmを精密に同期させる8kWシステムは、自己のマッハ衝撃波に窒息する振動する12kWマシンを凌駕します。カタログスペックを上から下まで眺めるのではなく、このような観点で機械を評価するよう自分たちをどう訓練し直すべきでしょうか？

仕様書の翻訳： レーザー出力を4kW削減し、その分の節約をより重いフレームとクローズドループのガス制御に再投資しましょう。そうすれば、支払っているパワーを実際に活用できます。.

思考の転換：部品リストではなく、同期システムとして機械を評価する

仕様書は孤立の物語を語っています。レーザー源、チラー、モーター、コントローラーがそれぞれ独立して動作しているかのように記載されています。しかし実際にはそうではありません。これらは連続的で高速な協調の中にあり、切断品質はシステム内で最も遅い協調要素によって完全に決まります。.

ガントリーが90度のコーナーに減速するとき、コントローラーは熱暴走を防ぐためにレーザー出力を下げなければなりません。しかし補助ガスの比例バルブに200ミリ秒の機械的遅延があると、レーザー出力が下がってもガス圧は最大のまま維持されます。圧力と出力の比率が急上昇し、マッハ衝撃ディスクが拡大し、カーフが狭まり、コーナーが吹き飛びます。制約となっていたのはレーザーでもモーターでもソフトウェアでもなく、デジタル指令と空気圧応答の間にある見えない200ミリ秒の遅延だったのです。.

あなたが購入しているのは部品のリストではありません。光、質量、流体力学の同期ループに投資しているのです。ワット数に固執するのをやめ、指令から物理反応までのミリ秒単位の制御を機械がどのように管理しているかを確認し始めると、その真の性能が見えてきます。もはやレーザーを購入しているのではなく、光を切削工具として用いる精密なモーションシステムを購入しているのです。.
