I. 序論

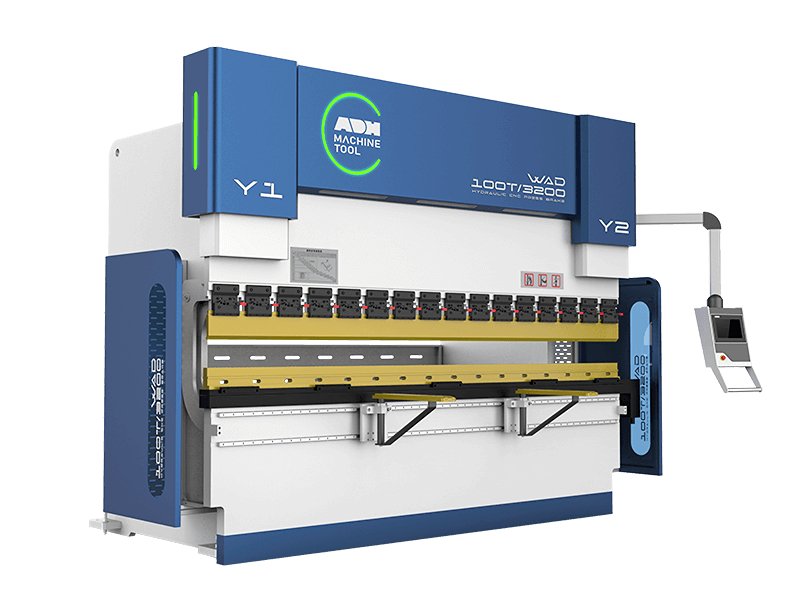

プレスブレーキ 曲げ加工は、金属成形産業において極めて重要なプロセス技術です。パンチとダイの間の圧力によって金属板を正確に曲げ、変形させることができます。これにより、製品は製造業で広く利用されています。.

手動曲げと比較して、, プレスブレーキで金属板を曲げる 高効率、低コストなどの特徴があり、金属製造企業において重要な役割を果たしています。一般的に、板金曲げには3つの方法があります。, エアベンディング, 、ボトミング、コイニングです。.

これらの曲げ方法の中で、, プレスブレーキ コイニングは最も一般的であり、正確で一貫した曲げ結果を提供できるため人気があります。高い加圧力によって、金属をパンチとダイの底部にぴったり合う角度に曲げることができ、期待通りの曲げ結果を確実にします。.

II. プレスブレーキの基礎：プレスブレーキ曲げの種類

曲げ技術は金属加工において何百年も前から発展してきました。技術の進歩に伴い、多くの曲げ方法が選択可能になっています。これらの方法はそれぞれ異なり、以下の3種類の曲げがあります。

1. エアベンディング

エアベンディングは、金属と工具の接触面積を最小限にする曲げ方法です。曲げ角度を決定する要因は、パンチがダイにどの程度降下するかです。てこの原理を利用し、コイニングと比べて小さな押し力で済むため、90度の曲げを行うのに少ない力で済みます。.

エアベンディングは、パンチ先端とダイの両側の3点接触に依存します。この方法は小〜中規模の量産に適しています。以下はエアベンディングの主な特徴です。

• 接触が少ない：エアベンディングの過程では、ダイと金属の接触面積が小さいため、金属表面の損傷や摩耗を軽減するのに有利です。.
• パンチの降下：曲げ角度はパンチがダイに降下する深さによって決まり、角度の調整が容易です。.
• 比較的低い加圧力：コイニングと比較して、エアベンディングに必要な加圧力ははるかに少なく、パンチとダイの寿命を延ばすのに有利です。.

より高い精度と多様性を実現するエアベンディングの仕組みをさらに深く理解したいエンジニアの方には、次の資料を参照することをお勧めします。 エアベンディング：精密板金, これは、曲げ角度の最適化や材料応力の最小化に関する高度なガイダンスを提供します。.

2. ボトム曲げ

ボトム曲げでは、金属板はダイとより密接に接触します。しかし、コイニングとは異なり、ボトム曲げでは金属板はダイの形状と完全には一致しません。この方法はエアベンディングより多く、コイニングより少ない加圧力を必要とします。つまり、ボトム曲げはエアベンディングとコイニングの中間的な方法です。.

以下はボトム曲げの主な特徴です。

• 角度が完全には一致しない: ボトムベンディングでは、金属材料は金型と同じ角度には曲がらず、ある程度元の形状を保持します。.
• 低トン数： ボトムベンディングは比較的低いトン数の力を必要とし、これは設備の摩耗やメンテナンスコストを削減するのに有益です。.
• 広範囲: ボトムベンディングは様々な種類や厚さの金属材料に適しており、一般的な曲げ方法となっています。.

3. コイニング

コイニングは高トン数を使用して、金属板をパンチと金型の形状に完全に一致させます。コイニングの主な利点は、完全に正確な曲げ角度を提供できることです。しかし、より高い パワープレス ブレーキと精密な工具設計が必要です。必要な力が大きいため、金属は薄くなり、加工中に損傷する可能性があります。 曲げ加工プロセス.

そして、コイニングの特徴は以下の通りです：

• 高トン数： コイニングは、金属材料がパンチと金型の形状に完全に一致するように、高トン数の力を必要とします。.
• 高精度: 金属が形状に完全一致するため、コイニングは正確な曲げ角度を必要とする用途に通常使用されます。この工程はスプリングバックを減らし、より一貫性があり信頼性の高い曲げを実現します。.
• 金属が薄くなる: 高トン数のため、コイニングは金属材料を薄くしてしまう可能性があり、考慮が必要です。.

III. プレスブレーキ・コイニングの詳細解説

1. 歴史的背景

「コイニング」という言葉は古代のコイン製造技術に由来します。古代では、金属板を金型に入れ、高圧と精密な金型形状によってコインの幾何学的形状に押し成形していました。この方法により、各コインの形状とサイズは非常に正確に保たれます。時が経つにつれ、この技術は他の金属製造業、特に金属板の曲げ加工に利用されるようになりました。.

2. 力の芸術

コイニングは単なる「曲げ」ではなく、金属の微細構造を強制的に再構成する工程です。素材と折り合いをつけるのではなく、コイニングは純粋な力によって妥協のない最終的な幾何学的形状を命令します。.

(1) 物理スナップショット：コイニングがエアベンディングの5〜10倍の力を必要とする理由
エアベンディングは主に、材料の曲げ強度を超えて降伏点に達するための十分な圧力を加えることに重点を置いています。コイニングはそれをはるかに超え、材料の 圧縮強度. を超えるために莫大な力を必要とします。このような圧力下では、金属は固体というより高粘度の流体のように振る舞います。微視的には、結晶格子が大規模な転位とすべりを起こし、パンチとダイの間のミクロン単位の隙間をすべて埋めるように流動します。原子レベルでは、あらゆる不規則性を「アイロンがけ」して内部応力を取り除くようなものです。.

(2) 材料変形メカニズム：弾性変形から完全な塑性流動へ
パンチがワークに接触すると、最初の段階は弾性変形です—この時点で力を解放すれば、材料は元の形状に戻ります。圧力が増すと降伏点を超え、塑性変形が始まります。コイニングはこれを極限まで押し進め、塑性流動に至ります。パンチ先端は内側の曲げを圧縮し、外側の曲げを引き伸ばすだけでなく、曲げ領域全体の厚みを押し潰して薄くします。.

(3) 重要な影響ゾーン：中立軸の貫通と再形成
これはコイニングが他のすべての曲げ加工と根本的に異なる点です。従来の曲げ加工では、板材内部に理論上の層が存在し、 中立軸と呼ばれ、そこでは引張も圧縮も発生しません。これはスプリングバックの主な原因です。コイニングではパンチ先端がこの軸を物理的に貫通し、巨大な力で圧縮することで応力バランスを破壊し、スプリングバックの原因となる残留応力をほぼ完全に排除します。つまり、コイニングはスプリングバックを「管理」するのではなく、その物理的な原因を根絶し、材料の弾性記憶を消し去り、ダイの形状だけを刻み込みます。.

3. コアパラメータの内訳：成否を決める3つの変数

コイニングの成功は、制御のない力任せではなく、トン数、保持時間、曲げ速度という3つの重要な変数を正確に調整することにあります。.

(1) トン数計算：計算式、経験則、安全マージン
正確な力はコイニングの基盤です。正確な計算には複雑な有限要素解析が必要になる場合もありますが、実務では経験的に導かれたエアベンディングの基準値を使うことが多いです。つまり、特定のVダイにおける材料と板厚の必要トン数を計算し、それに5〜10倍の係数を掛けます。軟鋼の場合、この係数は通常5〜8倍、ステンレス鋼では8〜10倍以上になることもあります。実務上のルール：理論上の最大値から始めないこと。まず低めの係数（約5倍）から始め、テストを行い、内側曲げ半径が完全に形成され角度が正確になるまで段階的に増やします。常にプレス能力に 20% 余裕を残し、最大負荷で長時間稼働しないようにします。.

(2) 保持時間：形状を「固定」してスプリングバックゼロを達成
最大トン数に達したら、保持時間—ラムが静止状態を保つ時間—がコイニングにおいて「目に見えない」重要なパラメータとなります。これは、コンクリートが固まるまで圧力を維持して安定性を確保するようなものです。.

機構：この一時停止によって金属粒のクリープや応力緩和が起こり、塑性変形がより完全かつ安定します。超精密目標（±0.1°）の場合、1〜3秒の保持で角度をしっかり固定し、微小な残留スプリングバックを防ぐことができます。.

(3) 曲げ速度：材料流動と効率のバランスで亀裂を防ぐ
コイニングにおける速度は諸刃の剣です。過剰な速度はひずみ速度を急激に高め、特に曲げ外側で材料が塑性流動によって適応する時間を与えず、微細な亀裂や破断を引き起こします。.

ベストプラクティスコイニングは、特にパンチが接触してから全トン数に達するまでの間、エアベンディングよりもはるかに遅い速度で行うべきです。制御された速度（約5〜10 mm/s）は金属の流れを滑らかにし、優れた仕上げを実現します。これは、ひずみ速度に敏感なステンレス鋼やアルミニウム合金などの材料にとって極めて重要です。.

4. 全工程における装置から材料までの全方位的影響

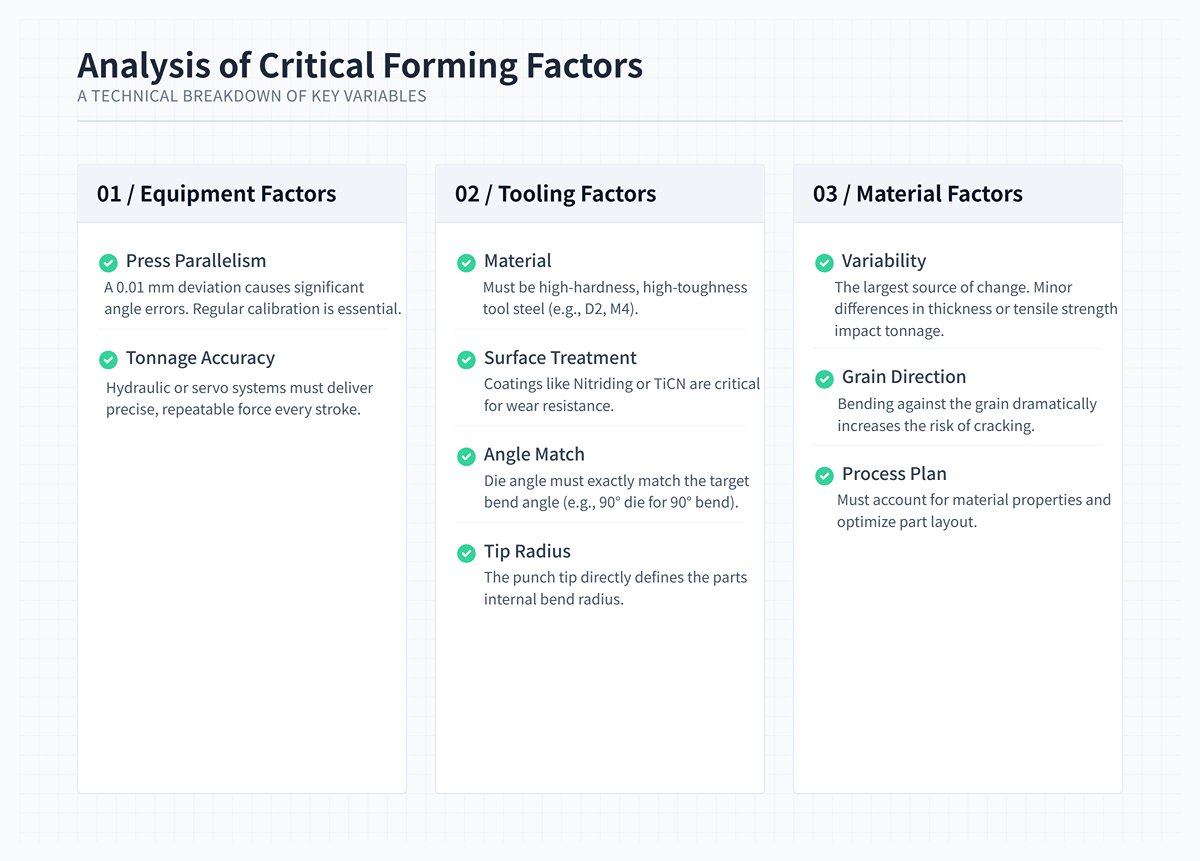

完璧なコイニングは、プレス、工具、材料が調和して動作する精密に調整されたシステムから生まれます。どの要素に弱点があっても、それが工程のアキレス腱となります。.

(1) 装置要因：プレスの平行度、トン数精度、油圧安定性
膨大な圧力は機械の欠陥を増幅します。ラムとベッドの平行度が0.01 mmずれるだけで、数百トンの負荷下では顕著な角度誤差となります。平行度の定期的な検査と校正はコイニングの前提条件です。プレスの油圧またはサーボシステムは、毎ストロークで正確かつ再現性のあるトン数を供給しなければなりません。.

(2) 工具要因：材質、角度一致、先端半径、表面処理
コイニングは工具にとって特に過酷です。金型は高硬度・高靭性の工具鋼（例：D2、M4）で製作する必要があります。極端な摩擦や摩耗に対抗するため、窒化処理やTiCNコーティングなどの表面処理は、寿命と精度を維持するための重要な投資です。コイニングでは、金型角度は目標曲げ角度と完全に一致しなければならず（90°曲げには90°金型）、パンチ先端半径が部品の内側曲げ半径を直接決定します。.

(3) 材料要因：板厚公差、引張強度、圧延方向、加工硬化率
材料の変動は最大の変化要因です。同じグレード内でも、板厚公差（±0.05 mm）や引張強度の微妙なロット差が必要トン数に大きな影響を与えます。. 圧延方向 は極めて重要です。圧延方向に逆らって曲げると亀裂のリスクが大幅に増加します。最高水準の工程計画では、材料の異方性を考慮し、部品の配置を最適化する必要があります。.

5. よくある誤解の明確化

正確な理解は成功する実践の基盤です。コイニングにおいて、広く流布しているいくつかの誤解が失敗や不要なコストの主な原因となっています。.

(1) 誤解1：ボトミングとコイニングを同一視すると精度が不安定になる
これは最も一般的で、かつ最も有害な誤解です。ボトミングでは、パンチが材料をV型金型の両側壁に押し付けます。必要トン数はエアベンディングの約2〜3倍です。スプリングバックは依然として発生するため、88°などの鋭角工具を使用して過剰に曲げ、部品が90°に戻るようにします。対照的にコイニングでは、圧倒的な力で材料を金型底部に完全に刻み込みます。塑性流動によってスプリングバックがなくなり、金型角度が部品角度となります。この二つを混同すると、工程選定の段階で失敗が確定します。.

(2) 誤解2：ロットごとの材料差を無視し、標準パラメータを盲目的に適用する
コイニングの世界に万能なパラメータシートは存在しません。成功する実務者は、入荷する板材の各ロットを新たな挑戦と捉えます。初品試作を行い、トン数や保持時間などの主要パラメータを微調整して、材料の微妙な変動に対応します。検証なしに固定された「標準パラメータ」に頼ることは、製品品質と生産コストに対して極めて無責任です。.

(3) 誤解3：トン数は多ければ多いほど良いと信じ、装置や工具の過剰摩耗を無視する
これは危険で高コストな考え方です。適用トン数が金型を完全に満たし、スプリングバックを排除するのに十分であれば、それ以上の力は工具やプレス自体の摩耗を加速させるだけです。目標は最大の力ではなく、適切な力です。過負荷は精度を向上させず、高価な工具や機械の寿命を急速に縮め、保守コストを制御不能にします。力の精密な管理こそが最高の技術です。.

Ⅳ. 精密な実行：完璧なコイニングのための5ステップマスタークラス

理論の深さは、最終的には実践における精度によって証明されなければならない。圧倒的な力と髪の毛一本分の精密さが出会うとき、真のプロセスマジックが起こる。本章では、コイニングを抽象的な概念から、実行可能で検証可能、そして繰り返し可能な標準的ワークフローへと変える。これは単なる操作ガイドではなく、誤差を根本から排除し、すべての部品を設計図の決定的な表現にするための、マスタークラスのプレイブックである。.

1. 準備段階：誤差源排除チェックリスト

完璧なコイニングは、完璧な準備から始まる。わずかな見落としも、数百トンの圧力の下で増幅され、最終的には高額な失敗へとつながる。以下の誤差源管理チェックリストは、コイニング前に必ず行うべき譲れない事前検査である。.

(1) 材料検査：最大の変動要因

(2) 厚さと公差の確認：マイクロメーターを使用して、板全体の複数の重要な位置を測定し、厚さが許容公差内であることを確認する。厚さのばらつきは、角度精度の静かな殺し屋である。.

(3) 材料試験報告書（MTR）の確認：供給者の試験報告書を確認し、化学成分、引張強度、降伏強度がプロセス設計と一致していることを確かめる。バッチごとの性能変動は、パラメータが失敗する一般的な理由である。.

(4) 結晶粒方向の特定：冷間圧延材の場合、曲げ線と結晶粒方向の関係を確認する。黄金律：可能な限り、曲げ線を結晶粒方向に対して直角に配置し、外側表面の割れリスクを最小化する。.

(5) 表面状態の確認：錆、油、傷、バリがないか目視検査する。これらの欠陥は外観に影響するだけでなく、コイニング中に部品へ永久に刻まれたり、高価な金型を直接損傷する可能性がある。.

(6) 金型選定と校正：力の伝達路

• 完全一致：目標角度と同一のパンチ（上型）と下型を選定する（90°曲げの場合は90°工具を使用）。また、パンチ先端半径（R）が部品の内側フィレット仕様に厳密に合致していることを確認する。.
• 材料とコーティングの戦略的選択：金型はこの高圧作業の最前線である。D2やA2などの高硬度・耐摩耗性工具鋼を使用する。大量生産や高強度鋼の場合、PVDコーティング（例：TiCN）は寿命延長と長期的な一貫性維持のための必須投資である。.
• 精密な位置合わせと校正：金型を取り付けた後、シックネスゲージや専用位置合わせ工具を使用して、全長にわたる平行度と中心位置を確認する。わずかなずれでも高トン数下では荷重が不均一となり、一方では過剰刻印、他方では残留スプリングバックが発生する。.

(7) 機械の校正：精密な力の源

• 平行度の確認：プレスラムとベッドが作業全長にわたり厳密な平行度を維持していることを確認する。これは均一で一貫した圧力の物理的基盤である。.
• トン数出力の校正：圧力センサーや荷重センサーを使用して、プレスのトン数出力を定期的に校正し、表示値が実際の加圧力と一致していることを確かめる。コイニングの世界では「感覚的なトン数」は意味を持たない。.
• バックゲージ精度の検証：バックゲージの位置決め精度を確認・校正する。これは曲げ前に各板を正確に位置決めし、バッチの再現性を確保するための鍵である。.

2. コイニング標準作業手順書（SOP）

標準化されたプロセスに従うことは、コイニングの複雑さを制御し、ロット間の一貫性を確保し、作業を安全に行うための核心的戦略です。以下の5つのステップこそが、完全な精度への唯一の道です。.

(1) セットアップとアライメント：選定したパンチとダイをプレスに確実に取り付けます。全長にわたって完全な位置合わせを確保するため、厳密なアライメント手順を実施します。これがその後のすべての精度の基盤です。.

(2) 位置決め：検査済みの板材を下型に置き、バックゲージにしっかり安定して密着させます。予定された曲げ線が工具の中心に正確に位置していることを確認します。.

(3) ストローク：プレスを始動し、ラムをエアーベンディングよりもかなり遅い制御速度で下降させます。ゆっくりとしたストロークは材料に塑性流動の時間を与え、外側表面の割れ防止に不可欠です。.

(4) コイニングとドウェル：パンチが材料に接触し、設定された全トン数を加えて材料を完全に下型に押し込みます。最大圧力に達したら、1〜3秒間（すなわちドウェル時間）保持します。この短い停止が形状を安定させ、残留応力を除去します。.

(5) 戻りと初品検査：ラムがプログラム通りに戻り、成形品を慎重に取り外します。直ちに初品の包括的な品質検査を行います。初品が100%適合と判断されて初めて、バッチ生産を許可します。.

3. 品質管理：コイニング結果の検査と検証方法

“「見たままが得られるもの」——これがコイニングの約束ですが、その約束を守る唯一の方法は厳密で多角的な検査です。信頼しつつも、必ず検証すること。.

(1) 角度測定：マクロからミクロ精度まで

• 標準工具：高精度デジタル分度器や可変角度ゲージを使用して、迅速かつ効率的な工程内チェックを行います。.
• 究極の精度検証：±0.1°の公差が必要な部品（航空宇宙や医療機器など）には、光学式投影機や三次元測定機（CMM）を使用します。これらの非接触システムは、疑いの余地のない超高精度の角度データを提供します。.

(2) 内R半径検査：細部が結果を左右する

Rゲージ（半径ゲージ）を使用して、内側フィレットが設計仕様に正確に一致し、曲げ全長にわたって一貫性を保っていることを確認します。R半径のばらつきは、多くの場合、設備や工具の位置ずれを示します。.

(3) 顕微鏡検査：破損前の予防

これは見落とされがちな工程ですが、重要部品には不可欠です。.

(4) 目視および拡大検査：適切な照明の下で、少なくとも10倍ズームの拡大鏡を使用し、外側の曲げ部分に微細な亀裂の兆候がないか慎重に確認します。.

(5) 非破壊検査（NDT）：安全性が重要な部品には、肉眼では見えない欠陥を検出するために高度なNDT手法を採用します。.

(6) 浸透探傷検査：低コストでありながら非常に効果的な方法で、浸透液と色のコントラストを利用して、表面に達する亀裂を明確に可視化します。.

(7) 渦電流探傷検査：非常に小さな表面および表面近くの欠陥を迅速かつ高感度で検出できる高度な電磁技術で、自動化された大量検査に最適です。.

4. 必要な工具とリソース

コイニングを習得するには、知識と技能だけでなく、それらを支える適切な工具とリソースも必要です。.

(1) 必須リスト：金型用鋼材とコーティング

1）金型用鋼材：

• A2 工具鋼：耐摩耗性と靭性のバランスが良く、多くの用途で出発点となる性能基準。.
• D2 工具鋼：高炭素・高クロム材で、優れた耐摩耗性を持ち、大量生産や長寿命の製造ニーズに最適。.
• M4 高速度鋼：極端な摩耗や高温（高強度鋼の成形など）に対抗する究極の選択肢。ただしコストは最も高い。.

2）表面コーティング：

• TiN（窒化チタン）：表面硬度と潤滑性を大幅に向上させ、摩耗を効果的に防ぐクラシックな金色コーティング。.
• TiCN（炭窒化チタン）：TiNより硬く耐摩耗性が高く、より厳しい条件や硬い材料に適している。.
• CrN（窒化クロム）：優れた耐凝着性を持ち、アルミ合金、銅、その他の軟質非鉄金属の加工に特に効果的。.

（2）生産性向上のための補助：トン数計算機の正しい使い方

1）重要な洞察

ほとんどのオンラインベンダー（プレスブレーキ）トン数計算機は、エアベンディング用に設計されています。それらを直接使用してコイニングのトン数を計算することは、危険なほど不正確な行為です。.

2）正しい作業手順：

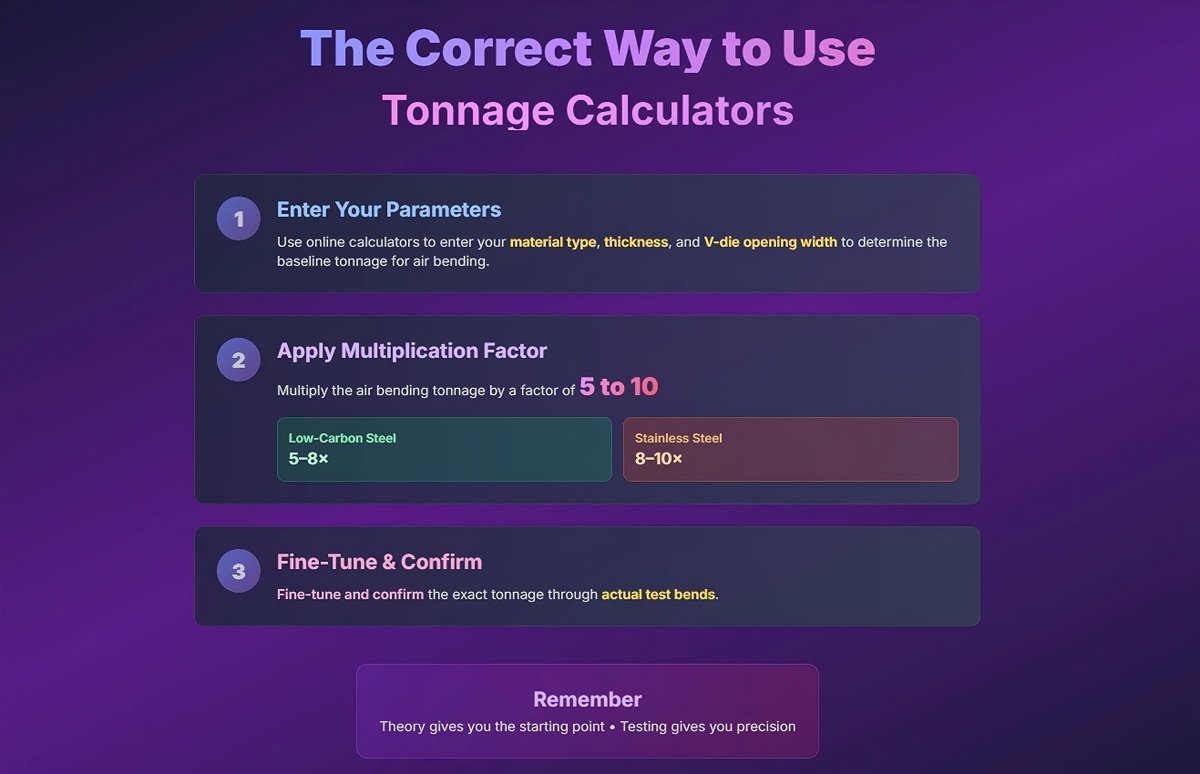

• これらのオンライン計算機に素材の種類、板厚、Vダイ開口幅を入力し、エアベンディングの基準トン数を算出します。.
• エアベンディングのトン数に5〜10倍の係数を掛けます（低炭素鋼の場合は通常5〜8倍、ステンレス鋼の場合は8〜10倍）ことで、コイニングトン数の初期推定値を得ます。.
• 実際の試し曲げを行い、正確なトン数を微調整して確認します。.

3）推奨参考ツール

[Bystronic社のプレスブレーキ曲げ計算機]や[TRUMPF社の曲げアプリ]は業界で広く評価されており、ステップ1のエアベンディングトン数を推定するために使用できます。ただし、これらはコイニングトン数を計算するものではないことを常に忘れないでください！

Ⅴ. 高度な最適化：習熟のための戦略と技術

基本的なコイニング工程を知ることは、高精度成形の世界への入門に過ぎません。真の卓越性は、変数を巧みに管理し、工程の専門知識を経済的利益へと転換することにあります。本章では、「マニュアル通り」に従うだけの段階を超え、戦略的習熟の領域へと導きます—そこでは、素材特性、工具の可能性、コスト効率の間で、あらゆる曲げが完璧なバランスを達成します。.

1. 材料別コイニング戦術

すべての金属を同じように扱うことは、コイニング実践における最初の大きな落とし穴です。各素材には固有の物理的「個性」があり、成功はそれらの特性に耳を傾け、適応することにかかっています。画一的なアプローチを押し付けてはいけません。.

(1) ステンレス鋼：誇り高き加工硬化材

1）核心的課題：

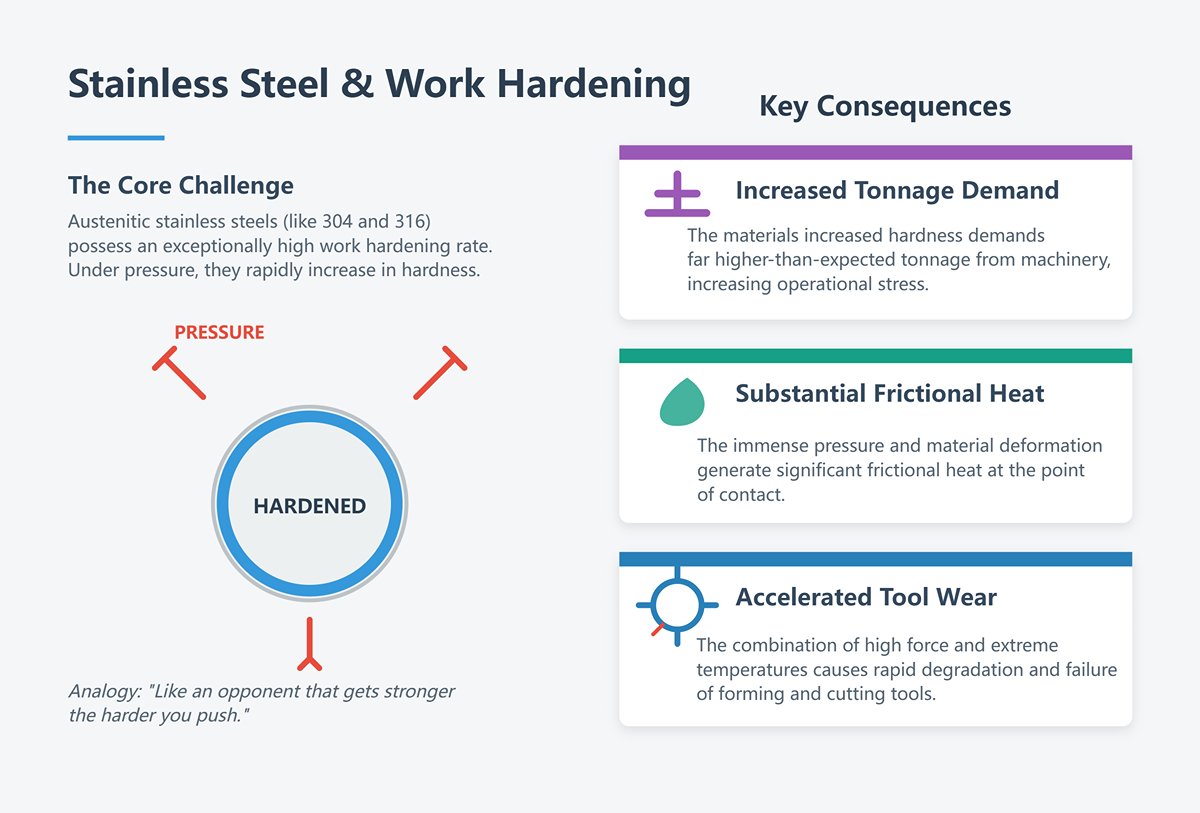

オーステナイト系ステンレス鋼（304や316など）は、非常に高い 加工硬化率. を示します。圧力を受けると急速に硬度が増し、まるで押せば押すほど強くなる相手のようです。これにより予想以上に高いトン数が必要となり、摩擦熱も多く発生して工具摩耗を加速させます。.

2）戦略：

• 高めのトン数を選択する：ステンレス鋼を過小評価してはいけません。基準トン数を計算した後、1.5〜1.8の安全係数を掛けることを出発点とします。.
• 熱を制御するために速度を落とす：炭素鋼と比べて大幅に低い曲げ速度を使用します。これは効率を犠牲にするためではなく、適切な塑性流動のための時間を確保し、熱の蓄積を抑えて高価な工具コーティングを保護するためです。.
• 堅牢な工具は必須：TiCNまたはそれ以上のグレードのPVDコーティングを施したD2または粉末冶金（PM）グレードの工具鋼を選択します。初期コストは工具寿命で何倍にも回収できます。.
• 専門的な潤滑、決して気休めではない：ステンレス鋼用に配合された極圧（EP）潤滑剤を使用します。これらは極端な荷重下で強固な化学膜を形成し、金属同士の接触を効果的に防ぎます。.

（2）アルミニウム合金：割れやすいソフトタッチ

1）核心的課題：多くの熱処理アルミニウム合金（例：6061-T6）は延性が限られており、曲げの引張側で微小な亀裂が発生しやすい。同時に、その相対的な柔らかさにより、材料が工具表面に付着して部品の仕上げを損なう「焼き付き」に非常に弱い。.

2）戦略：

• 鋭角は避け、十分なRを：ほぼゼロ半径のパンチ先端は避けます。板厚に応じて1〜2倍のパンチ半径を選択することで、亀裂のリスクを大幅に低減できます。.
• コーティング選択の知恵：非常に低摩擦で優れた非付着性を持つCrN（窒化クロム）コーティング工具を使用します。これはアルミニウムの焼き付きに対する究極の防御です。.
• 予熱の技：特に扱いにくいグレードや厚板の場合、曲げ線に沿って150〜200℃の局所予熱を行います。これにより一時的に材料が柔らかくなり、成形性が大幅に向上します。ただし、温度と加熱範囲は正確に制御し、材料特性を永久に変化させないようにします。.

（3）高強度鋼（HSS/AHSS）：究極の挑戦者

1）核心的課題：先進高強度鋼の降伏強さは通常鋼の数倍であり、コイニングに必要な加圧能力を極限まで押し上げます。これはプレス機の限界を試すだけでなく、1ストロークで工具が壊滅的に破損する可能性もあります。.

2）成功のための戦略：

• 最高級の設備と工具：標準機では対応できません。高剛性かつ十分な加圧余裕を持つサーボプレスを使用し、PMグレードのハイス鋼や超硬インサートを用いた高級金型と組み合わせます。.
• 応力緩和設計：有限要素解析（FEA）を用いて工具形状を最適化します。重要な荷重点には応力緩和溝や大きめの遷移半径を設け、応力集中を防ぎます。.
• 多段成形：非常に厚い板材の場合、「一発仕上げ」の考えを捨てます。「予備曲げ＋コイニング」の二段階方式を採用し、まず空曲げでおおよその角度にし、その後正確にコイニングします。これにより、単一ストロークでのピーク圧力を大幅に低減できます。.

（4）一般的な材料の初期コイニングパラメータ早見表

2. 金型寿命の最大化：予防保全と性能向上

コイニングにおいて、金型は最大のコスト変動要因である。これを使い捨てとみなすのは凡庸さの証であり、熟練者はそれを細心の注意を払って扱うべき中核資産と見なす。その寿命を延ばすことは、直接的に利益につながる。.

（1）積極的な保守：事後修理から事前警告へ

1）日常的な微細検査

各シフトの開始時と終了時に、糸くずの出ない布と高輝度の懐中電灯を使用して、金型の重要な作業面（パンチ先端、金型ショルダー）を点検します。欠け、傷、金属の堆積などの初期兆候を探します。.

2）定期的な定量的監視：

毎月、工具顕微鏡やプロフィロメーターを使用してパンチ先端の半径を測定します。摩耗が設定された閾値（例：0.02 mm）を超えた場合、完全な破損を待たずに再研磨や研磨を計画します。このデータ駆動型の予知保全により、壊滅的な故障の90%を防ぐことができます。.

3）適切な保管と手入れ：

使用しないときは、金型を清掃し、高品質の防錆剤を塗布し、専用の湿気のない金属キャビネットに垂直に保管します。高価な精密金型を木製パレットに積み重ねるのは、投資の無駄な誤用です。.

4）潤滑の戦略的価値：

必須であり、選択肢ではない コイニングにおいて潤滑は単なる「摩擦低減」を超えた存在です。それは能動的な性能向上システムです：

• バリア形成：金型と加工物の間に耐久性のある油膜を形成し、金属同士の直接接触を物理的に防ぎ、摩耗や焼き付きの発生源を根絶します。.
• 材料流動の誘導：界面摩擦を大幅に低減し、金属がより滑らかかつ均一に流れるようにして、金型の細部まで完全に充填し、より鋭く正確な半径を実現します。.
• 冷却機能：成形中に発生する大量の熱を放散し、金型温度を安定させ、熱による軟化や摩耗の加速を防ぎます。.

5）適用方法：

大量生産では、自動ローラー塗布や最小量潤滑（MQL）システムを使用します。これにより、各シートに正確かつ均一な潤滑が施され、手作業よりもはるかに一貫性があり効果的になります。.

6）金型形状の最適化：

標準を超えて考える 標準的なコイニング金型は角度が一致していますが、高度な最適化では形状が材料流動を積極的に誘導できるかを考慮します。例えば、金型底部に小さな逃げ溝を追加することで、押し出された材料の「圧力解放」ゾーンを設け、最終角度に影響を与えずに全体の加圧トン数を削減し、パンチ先端への横方向の力を減らすことができます。これによりパンチ寿命が大幅に向上します。.

3. 費用対効果分析（ROI）：コイニングが最大の価値を発揮する場合

コイニングに必要な多額の投資は、「スイスアーミーナイフ」というより「メス」に近い存在です。経済性を正確に計算した後でのみ、最も戦略的な判断が可能になります。.

(1) コスト比較モデル：工程決定のための単一チャート

（2）損益分岐点の「スイートスポット」を見つける“ コイニングは、高精度とゼロスクラップによる価値が、高い初期費用と運用コストの負担を完全に上回るとき、最も費用対効果が高くなります。この「スイートスポット」は通常、次のような状況で現れます：

（3）大量生産：年間数百万単位の生産量は、設備や金型のコストを事実上無視できるレベルまで希釈します。.

（4）安全性が重要な部品：航空宇宙や医療の分野では、部品1つの故障によるコストが天文学的な額になることがあります。この場合、コイニングの信頼性は好ましいだけでなく、唯一の実行可能な選択肢です。.

（5）後工程の自動組立曲げ部品が全自動溶接や組立ラインに使用される場合、Coining がもたらす卓越した一貫性は、ライン全体を円滑に稼働させ、高額なダウンタイムを防ぐための基盤となります。.

（6）ROI（投資利益率）意思決定の簡易フレームワーク:

意思決定を行う前に、以下の質問に答えてください—可能であれば数値化されたデータを用いて。.

• 価値向上：Coining に切り替えた後、廃棄削減、手直しの排除、製品単価の向上、下流工程での組立不良の減少によって、年間でどれだけのコスト削減または利益増加が見込めますか？
• 投資コスト：新しい設備、特注工具、スタッフの研修に必要な総支出はいくらですか？
• 運用コスト：現在の工程と比較して、電力、保守、潤滑剤、工具交換などの年間経費はどれだけ増加しますか？

（7）意思決定ルール（年間価値向上額 − 年間運用コスト増加額） > （総投資コスト ÷ 期待回収期間）の場合、Coining への投資は明確かつ妥当な判断であるだけでなく、長期的な視野を持った戦略的な一手となります。.

Ⅵ. 適用事例とトラブルシューティング：実運用から学ぶ

理論は現場で試されて初めて価値を持ちます。完璧な公式が不完全な現実—わずかな材料差、隠れた設備摩耗、微妙な環境変化—に直面したとき、真のプロセス習熟度が明らかになります。本章では、理論の安全圏から産業現場の最前線へと踏み込みます。最先端産業における Coining の実際の活用事例を分析し、体系的なトラブルシューティング手引きを提供し、高額な失敗から得られた黄金律を抽出して、リスク回避と卓越性の達成を支援します。.

1. 異業種におけるベストプラクティス

Coining は万能な曲げ技術ではなく、特定の厳しい条件下で威力を発揮する精密な武器です。その真価は、精度・一貫性・信頼性が極限まで求められる産業で発揮されます。.

（1）自動車製造：組立一貫性の基盤構築

1）適用シナリオ：A/B/C ピラー補強板、シートレール、高強度鋼製クラッシュビームなどの車体構造部品。これら部品の寸法均一性は、車体組立精度と受動安全性能を直接左右します。.

2）中核的価値：1分ごとに1台の車を生産する現代工場では、ロボット溶接システムに試行錯誤の余地はありません。Coining のスプリングバックを完全に排除する能力は、数百万個の均一な部品を生み出し、許容差のばらつきによるライン停止や溶接品質低下を根絶します。曲げ加工を「職人技」から予測可能で定量化可能な産業データへと変え、大規模かつ高速な自動化生産に不可欠な前提条件を整えます。.

（2）航空宇宙：ゼロ許容差運用における絶対的信頼性の鍛造

1）適用シナリオ：飛行中に極端な繰り返し荷重や振動を受けるエンジン案内翼、翼ストリンガー、重要な着陸装置接続部。.

2）中核的価値：航空宇宙分野では、「ほぼ正確」は「致命的」を意味します。わずかな角度誤差でも、数万回の飛行サイクルで増幅され、致命的な応力集中や疲労亀裂の起点となり得ます。Coining は比類なき精度（±0.1°より優れる場合も多い）を実現するだけでなく、高圧プレス加工によって曲げ部に顕著な加工硬化を生じさせます。この高密度な表層層は残留圧縮応力を帯び、微小亀裂の発生と進展を抑制し、疲労寿命と信頼性を飛躍的に向上させます。ここでの Coining は単なる成形ではなく、性能向上手段です。.

（3）精密機器・医療機器：微細領域での完璧な形状再現

1）適用シナリオ：外科用器具アーム、体内埋込型整形外科固定プレート、高級光学機器のマイクロブラケットなど—チタン合金、コバルトクロム合金、その他の成形困難な材料で製造されることが多い部品。.

2）核心価値：人間の健康や科学的なブレークスルーに不可欠なこれらのデバイスでは、幾何学的精度が機能性の基盤となります。コイニング加工は、他の方法では達成できない、鋭く定義された超小型の内半径を作り出し、部品間の完璧なフィットと滑らかな動きを保証します。マイクロフォーミングでは、マイクロコイニングにより材料の結晶構造を乱すことなくミクロンレベルの公差を達成でき、医療用インプラントの生体適合性と長期安定性を守ります。.

（4）電子機器：冷たい金属に芸術的精度を注ぎ込む

1）適用シナリオ：高級スマートフォンのシームレスな金属フレーム、ノートパソコンのアルミニウム筐体、サーバーシャーシ用の高密度ガイドレール。.

2）核心価値：消費者向け電子機器では、競争は純粋な機能仕様からユーザー体験や美観へと移行しています。コイニング加工は、デザイナーに鋭く、清潔で、継ぎ目のないエッジを作る能力を与えます。厚さ0.5mmの薄肉材料でも表面に傷やオレンジピール状の質感を残さず、完璧な90°曲げを形成でき、目と触感の両方で感じられる精密さと高級感を生み出します。この視覚的・触覚的な精度は、目に見えないながらもブランド差別化と価値認識を強力に促す要因です。.

2. よくある問題のトラブルシューティングガイド（問題–原因–解決策）

この表を現場での「応急処置マニュアル」と考えてください。問題が発生したら、最も単純な原因から最も複雑な原因へと体系的にトラブルシューティングを行い、推測に頼らないようにしましょう。.

3. 失敗からの教訓：高額な繰り返しを防ぐための間違いからの学び

コイニングの世界では、最も深い知恵は、順調でトラブルのない成功から生まれることはほとんどない。むしろ、高額な失敗から得られた苦労の末の洞察によって鍛えられる。以下の5つの教訓は、実際の金銭と製造の痛みで支払われたものであり、あなたのプロセスのDNAに刻み込むべきものである。.

(1) 先見の価値：予防保全は最も利益を生む投資である

金型が破損したり、機械精度が回復不能になるまで待つことは、定期的な保守よりもはるかに高くつく—停止時間、不良品、受注漏れの面で。コイニングのような高負荷プロセスでは、定期的な金型検査、研磨、設備の校正、系統的な潤滑は「コストセンター」ではなく、生産と利益を守る価値創造の手段である。予防は常に最も低コストの解決策である。.

(2) 知識の定着：コイニングは単なる「より硬い」ボトミングではない

これは最も基本的で、かつ有害な誤解です。両者は物理的なレベルで完全に切り離されなければなりません。ボトミングはスプリングバックを「補償」するために金型の形状を利用しますが、スプリングバック自体は残ります。一方、コイニングは完全な塑性流動を促すために圧倒的な力を加え、スプリングバックを完全に排除します。これらを混同することは、最初から進路を誤ることを意味します。.

（3）システム思考：成功とは、単一の「銀の弾丸」ではなく、すべての要素における共鳴である

完璧なコイニングは、健全な設備、精密な金型、安定した材料、適切な潤滑、最適化されたパラメータの相乗効果から生まれます。トン数の調整だけで全ての問題を解決しようとするのは、車を前進させるために片方の車輪だけを回そうとするようなもので、うまくいきません。.

（4）力の哲学：「十分」が常に「多い方が良い」に勝る“

力はコイニングの核心ですが、過剰な力はその敵です。金型を完全に充填するために必要な臨界トン数に達した後は、追加の荷重は全く利益をもたらさず、金型の摩耗や機械の疲労を指数関数的に加速させるだけです。熟練者は「最大の力」ではなく「適切な力」を追求します。.

（5）変数を受け入れる：『標準パラメータ表』を盲目的に崇拝してはならない‘

製造において、材料のロット間変動は常に存在します。「標準パラメータ表」は出発点に過ぎず、最終的な指針ではありません。卓越性を追求するには、各新しいロットごとに初品試験と微調整が必要です。変数を尊重し適応することこそが、長期的な品質安定を保証する唯一の方法です。.

Ⅶ. 他の曲げ方法との比較

1. エアベンディングとコイニングによる板金加工

（1）トン数の違い

エアベンディングでは力によって曲げを生じさせるわけではないため、通常必要なトン数は少なく、油圧プレスブレーキ機械で人気のある選択肢です。金属と金型の接触面積が小さいため、曲げ工程で必要な力は比較的低く、望む曲げ角度を得るために必要な圧力も少なくて済みます。.

これらの概念に不慣れな方にとっては、基礎を理解することが重要です。私たちのガイドは プレスブレーキ曲げ加工の基本：初心者ガイド 優れた出発点を提供します。.

一方、コイニングでは金属がパンチと金型に完全に沿うようにするため、高いトン数（エアベンディングの5〜10倍程度）が必要です。つまり、コイニングは通常より多くのトン数を必要とします。この高圧は、精密な曲げを実現し、スプリングバックを最小限に抑えるために不可欠です。.

（2）接触の違い エアベンディングでは、金属と金型の接触面積は非常に限られており、数点の接触のみです。これは金属表面の摩耗や損傷を減らすのに有利です。

一方、コイニングでは金属と工具の接触がより密接で、金属が金型の形状に完全に沿って曲げられるようにします。そのため、一部の金属が薄くなったり変形したりする可能性があります。.

（3）曲げ角度の決定.

エアベンディングの角度は、パンチが金型にどの深さまで下降するかによって決まります。

The angle of air bending is determined by the depth at which the punch descends into the die.

コイニングは、高い圧力を利用して金属を完全にパンチとダイの正確な角度に合わせます。パンチとダイの角度が、金属板の曲げ角度を決定します。.

(4) 精度レベル

コイニングは、その高精度と一貫性で知られています。この方法では、金属がダイの形状に正確に適合するため、スプリングバックが最小限に抑えられ、非常に正確な角度が得られます。.

エアベンディングは柔軟性があり、さまざまな角度を作ることができますが、スプリングバックの影響を受けやすいです。最終的な曲げ角度は、材料の特性や厚さによって変化する可能性があり、厳しい公差が求められる用途にはあまり信頼できません。.

(5) 柔軟性

エアベンディングは、必要な圧力が低く、工具の制約も少ないため、加工後に曲げ角度を調整する柔軟性が高いです。.

コイニングは精度が高い一方で、正確な角度に合わせた専用工具が必要なため柔軟性は低くなります。加工中に高圧をかけるため、コイニング後の調整は困難です。.

2. ボトムベンディング vs. コイニング

(1) 必要トン数

ボトムベンディングは、金属がダイの形状に完全には適合しないため、必要なトン数はエアベンディングより多く、コイニングより少なくなります。大きな曲げ半径の場合、必要なトン数はエアベンディングとほぼ同じです。.

コイニングは、金属がパンチとダイの形状に完全に適合するように、より大きなトン数が必要です。.

(2) メカニズム

ボトムベンディングは、板金をダイに押し付けてその表面に完全に接触させる方法で、スプリングバックを軽減しますが、ダイの形状に完全に一致することは保証されません。特定の角度を得るためには、スプリングバックを考慮して、やや鋭角な工具を使用する必要があります。.

コイニングは同様の原理を利用しますが、はるかに高いトン数をかけて金属をダイの形状に完全に流し込み、ダイと完全に一致する精密な曲げを実現します。.

(3) 材料の適合性

ボトムベンディングは、パンチとダイが金属と完全に接触しない点でコイニングと異なります。.

コイニングは、金属をダイの形状に完全に沿って曲げることができ、より精密な結果を得られます。.

3. 比較表

結論として、コイニングと比較すると、エアベンディングは必要な加圧能力が少なく、接触点も少ないですが、その曲げ角度はコイニングと一致しない場合があります。ボトムベンディングはコイニングよりも少ない加圧能力で行えるため、材料は金型の曲げ角度に完全には沿いません。一方、コイニングはより大きな加圧能力を必要とし、高い一貫性と精密な曲げを実現できます。.

Ⅷ. よくある質問（FAQ）

1. プレスブレーキコイニングとは何で、他の成形プロセスとどう違うのですか？

プレスブレーキ コイニングは、高精度の金属成形技術であり、プレスブレーキ機械を通じて大きな圧力を加え、金属板に詳細で正確な形状を作り出します。.

スタンピングやベンディングなどの他の成形プロセスとは異なり、コイニングは材料を塑性変形させて金型キャビティを完全に満たすことで、より高い寸法精度と表面仕上げを保証します。これにより、厳しい公差や複雑な形状を持つ部品の製造に特に適しています。.

2. プレスブレーキコイニングに最適な材料は何ですか？

良好な塑性変形特性を持つ材料が、プレスブレーキコイニングに最適です。アルミニウム、真鍮、銅、特定の鋼種などの金属は、その延性と成形後に正確な形状を保持する能力から、一般的に使用されます。.

さらに、均一な結晶粒構造を持つ材料は、コイニングにおいてより良い性能を発揮し、信頼性が高く再現性のある結果を保証します。.

3. 精密コイニングは製造業にどのような利益をもたらしますか？

精密コイニングは、高公差で複雑な部品を効率的に製造できるため、製造業に利益をもたらします。このプロセスは、部品寸法や表面仕上げの一貫性を確保し、厳密な仕様が求められる用途において重要です。.

航空宇宙、自動車、電子機器などの産業は、精密コイニングによって製品の信頼性向上、組立ミスの削減、不良率の低減といった恩恵を受け、全体的なコスト削減と性能向上につながります。.

4. プレスブレーキコイニングでよくある課題は何ですか？

プレスブレーキコイニングには、必要な力を加えるための高トン数設備の必要性、欠陥を防ぐためのプロセスパラメータの精密制御、そして高圧力による金型摩耗といった課題があります。.

さらに、材料の均一な流動を実現し、スプリングバックを防ぐためには、入念なプロセス設定と制御が必要です。これらの課題に対処するには、先進的な金型材料の活用、リアルタイム監視システムの導入、厳格な保守スケジュールの遵守が求められます。.

これらの問題に直面している、またはプロセスを最適化したい場合は、お気軽に お問い合わせください 専門家へのご相談をどうぞ。.

5. プレスブレーキの工具とは何ですか？

プレスブレーキの工具は、曲げ加工機によって板材を成形・加工するために使用される工具です。この工具はさまざまな部品で構成されており、異なる金型は異なる部品で構成されています。主に、成形された材料の物理的状態を変化させることで、製品の形状を加工します。.

当社が提供する工具や機械のラインナップをご覧になるには、こちらをご覧ください パンフレット.

高解像度のインフォグラフィックをダウンロード
