I. はじめに

金属成形は、さまざまな技術を用いて金属材料を所望の幾何学的形状に成形する工程です。このプロセスは、製造業や建設業において重要な役割を果たしています。高品質な金属加工においては、パネルベンダーとプレスブレーキの両方が活躍します。もしすでにこの2つを比較しているのであれば、以下の専用概要が参考資料として特に有用でしょう。 パネルベンダーとCNCプレスブレーキ 補足的な参考資料として特に役立ちます。.

プレスブレーキ は、さまざまな金属板の成形工程で広く使用される工具です。金型を使用して特定の線に沿って板金を曲げます。作業者は曲げの角度を制御できるため、さまざまな曲げ角度を必要とするプロジェクトに適しています。.

この パネルベンダー は、特に大量生産の場面でその精密かつ効率的な動作で知られています。高度なCNC技術を用いて曲げ工程を自動化し、正確さと一貫性を確保します。複雑な曲げや精巧なデザインに最適です。.

板金曲げ業界には、スタンピングマシン、フォールディングマシン、パンチングマシンなど、他にもさまざまなプレス機があります。この包括的な比較では、プレスブレーキとパネルベンダーの主な違いを明らかにし、それぞれの動作原理、効率、精度などを探ります。まずは動画を見てみましょう：

II. プレスブレーキとは?

1. はじめに

プレスブレーキ は、板金を曲げるために使用される機械です。対応するパンチとダイの間にワークピースを挟み込むことで、あらかじめ決められた角度に曲げを形成します。プレスブレーキの利点の一つは、さまざまな材料や板厚に対応できる汎用性にあり、カスタム製品や小ロット生産に最適である点です。精密な曲げ加工への理解をさらに深めるために、次を参照してください。 角度付きレーザー切断の完全ガイド, 曲げ精度に影響を与える高度な切断角度を探る内容です。.

2. 構造

ラムと作業台から構成され、ラムにはパンチが、作業台には対応するV字型のダイが設置されています。ラムは加圧システムによって駆動され、パンチを押し下げてワークをダイに押し込みます。以下は プレスブレーキの構成部品 の詳細です：

• フレーム：機械に構造的な支持と安定性を提供します。.
• ベッド：曲げ作業中に金属板を載せる平らな面。.
• ラム：パンチを保持し、板に力を加える可動部。.
• パンチとダイ：曲げの形状や角度を決める工具。.
• 油圧シリンダー：油圧式プレスブレーキでは、曲げに必要な圧力を生成します。.

3. 種類

プレスブレーキの種類は CNCプレスブレーキ, NCプレスブレーキ, タンデムプレスブレーキ, プレスブレーキ曲げセル, 大型プレスブレーキ, の登場、さらにコンピュータ数値制御技術の導入へと進化し、プレスブレーキの機能と効率は大幅に向上しました。, など.

プレスブレーキはパネルベンダーと比較して安価ですが、その価格はトン数によって異なり、40トンから1000トン以上まで幅があります。曲げ加工中、オペレーターは各曲げサイクル後に板を調整する必要がある場合があります。プレスブレーキはマニピュレーターを追加することで自動化できますが、これにより機械全体のコストが増加します。.

III. パネルベンダーとは？

1. はじめに

パネルベンダー グイド・サルバニーニ氏によって発明され、100年以上の歴史があります。パネルベンダーは外観や機能がプレスブレーキと似ていますが、複雑なワークピースの製造により適しています。.

パネルベンダーは上下方向だけでなく水平方向にも曲げることができ、板の全ての側面を曲げることが可能です。上刃と下刃、カウンターブレード、自動マニピュレーターがパネルベンダーの主要構成部品です。.

これらのツールは多機能であり、追加のセットアップ時間なしでプレートの変化に適応できます。ブランクホルダーはプレートを正確かつ迅速に自動でクランプおよび回転させることができ、ワークピースの精度と品質の向上につながります。パネルベンダーが他の曲げ技術とどのように比較されるかをより深く理解するには、以下をお読みください。 プレスブレーキとパンブレーキ：主な違い さまざまな機械タイプが板金成形をどのように処理するかをご覧ください。.

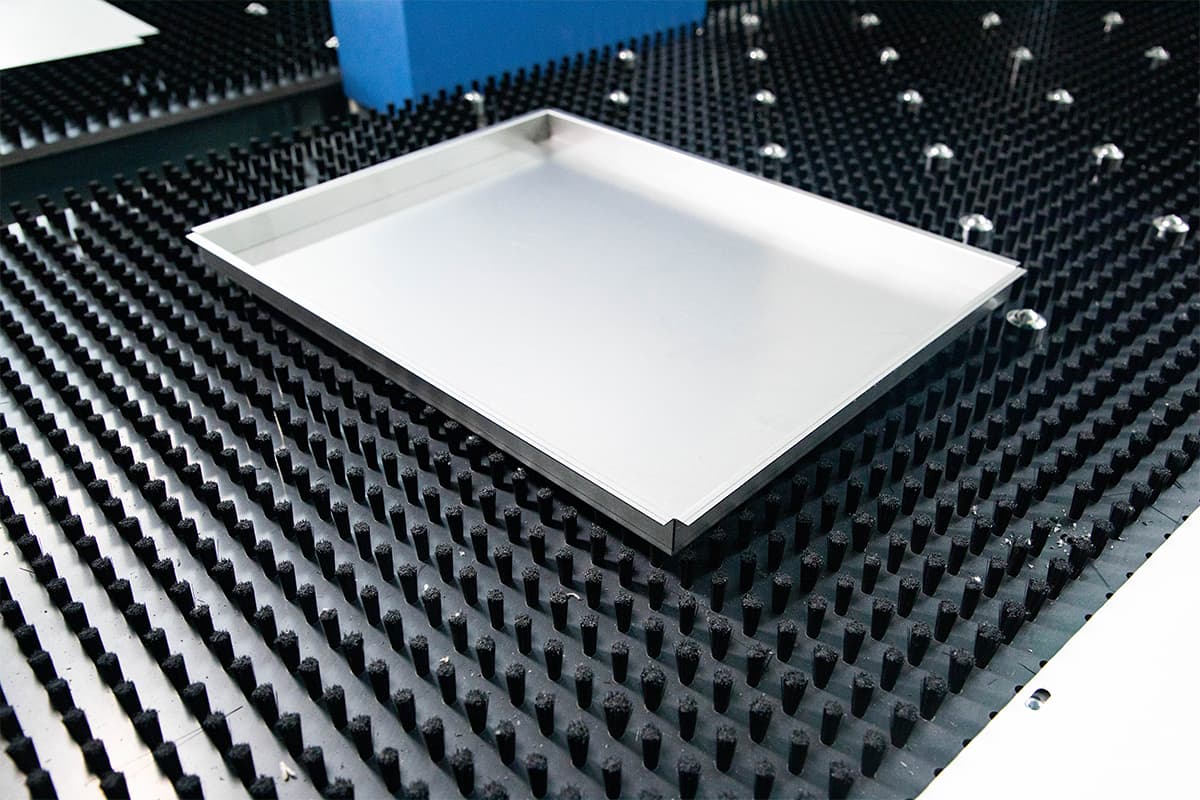

パネルベンダーが板を位置決めすると、それが固定され、上下の刃が板を上または下に曲げます。パネルベンダーの用途は、一貫性と速度が重要な大規模生産に特に適しています。.

2. 主な構成部品

以下はパネルベンダーの主要構成部品の簡潔な概要です：

• 上刃と下刃：上下に動いて板金に力を加え、曲げ加工を行います。.
• 自動ブランクホルダー：曲げサイクル中にワークピースを固定し、正確な位置決めと安定性を確保します。.
• カウンターブレード：上刃と下刃と連動して板金を正確にクランプし曲げます。.
• マニピュレーター：曲げサイクル全体を通して板金を自動で移動、操作、把持、回転させ、手動操作の必要性を減らします。.
• 制御システム：高度なCNCまたは独自の制御システムが刃とブランクホルダーの動きを管理し、精度と再現性を確保します。.
• 自動工具交換機: 手動での再工具交換を行わずに、曲げ角度の調整や異なる部品サイズへの対応のために、工具を素早く交換することができます。.
• ヒューマンマシンインターフェース（HMI）: オペレーターが曲げ加工を制御・監視するための直感的なインターフェースで、使いやすいソフトウェアを備えていることが多いです。.
• 安全システム: 光カーテンや非常停止ボタンなどの機能を備え、操作中のオペレーターの安全を確保します。.
• 自動供給・排出システム: これらのシステムは、供給、位置決め、曲げ、排出を自動化し、生産効率と精度を向上させます。.

IV. プレスブレーキとパネルベンダーの違いは何ですか？

1. 効率、生産速度、運用の違い

効率性

パネルベンダーは、1時間あたりの加工ワーク数や各ワークの曲げ加工において、プレスブレーキよりも効率的です。パネルベンダーは、小ロットや精密ワークのセットを迅速に生産することができます。.

例えば、Salvagnini P4 のような自動パネルベンダーは、積み込み、曲げ、排出のプロセスを自動化することで、生産効率を30%向上させ、労働コストを25%削減できます。これにより、生産率が向上し、労働コストが低減します。.

自動化と手動介入

各プレスブレーキには少なくとも1〜2人のオペレーターが必要ですが、パネルベンダーは人員が少なく、半自動ベンダーでは1人、全自動ベンダーでは人員不要です。.

パネルベンダーはプレスブレーキに比べてオペレーターの要求が低く、ワークの供給または取り外しのみを行うオペレーターが必要です。対してプレスブレーキは複数のオペレーターを必要とし、場合によってはロボットの補助が必要になることもあります。.

パネルベンダーは生産ラインに最適で、バッチ生産には1〜3人のオペレーターしか必要ありません。手動および自動のブランクホルダーオプションや自動マニピュレーターを含む完全自動化により、曲げ効率と精度が向上し、プレスブレーキよりも高い効率を発揮します。プレスブレーキは各サイクル後に手動調整が必要です。.

工具とセットアップ

パネルベンダーは、異なるパネル形状に自動適応する汎用曲げ工具を使用し、手動での再工具交換を不要にします。この柔軟性と迅速な工具交換能力が効率と生産速度をさらに高め、頻繁な工具交換が必要な作業において魅力的な選択肢となります。.

生産速度

パネルベンダーは1回の操作で複数の曲げ加工を行い、最大毎分17回の高品質曲げを実現します。高度な機械構造と制御システムにより、迅速かつ正確な曲げ加工が可能で、短納期と精密さを求める産業に理想的です。.

プレスブレーキはパネルベンダーより生産速度が低く、ストローク時間を最適化することで最大毎時900回の曲げが可能ですが、完全自動化されたパネルベンダーには及びません。.

2. 機能性

プレスブレーキは40トンから数千トンまでの圧力範囲を持ち、自動化の程度は低いです。角度補正、自動工具交換、たわみ補償などの機能に使用することができます。.

プレスブレーキの精度は、バックゲージ、角度調整、ブランクの精度に依存します。プレスブレーキのセットアップ時間はパネルベンダーよりも長くなります。しかし、プレスブレーキは設計図に応じて柔軟に加工品を修正でき、満足のいく製品を作ることができます。.

一方、パネルベンダーはトン数ではなく板金の厚さに基づいて動作します。ワークピースをセンターラインに位置決めし、四辺から位置決めした後に各辺を曲げる必要があります。.

パネルベンダーは0.008インチの曲げ公差を持ち、より精密な加工品や、スライドやスナップで組み立てられるような組み立てやすい部品を生産します。パネルベンダーのセットアップ時間は最小限で、板金の形状に自動的に適応できます。.

3. 作業原理

プレスブレーキ

パネルベンダーとプレスブレーキの違いは 曲げ加工プロセス 非常に明確です。プレスブレーキはV字型の上型とそれに対応する下型を備えており、圧力によって上型が金属板を下型に押し込み、1回の曲げを完了します。.

V字型ダイの開口部のサイズは、板の厚さ、曲げ半径、角度によって異なります。プレスブレーキの工具は時間とともに摩耗し、交換が必要になります。.

• 材料の配置と工具選択：金属板はプレスブレーキのベッドに配置され、正確な位置決めのためにバックゲージに合わせられ、必要な曲げ角度と形状に基づいて適切なパンチとダイが選択されます。.
• クランプ：板はパンチとダイの間にしっかりと固定されます。.
• 曲げ：パンチを搭載したラムが下降し、板に力を加えてダイの形状に曲げます。.
• 電源：プレスブレーキは機械式、電動式、または油圧式で駆動され、油圧式モデルはより滑らかで制御された動作を提供します。.

パネルベンダー

対照的に、パネルベンダーは上刃と下刃、そしてブランクホルダーを使用して板金を加工します。パネルベンダーのカウンターブレードは曲げ加工中に金属板を固定するのに役立ちます。.

パネルベンダーの際立った特徴の一つは、ブランクホルダーが刃を補助して板をクランプできることで、柔軟かつ精密な曲げを可能にする点です。.

パネルベンダーの上刃、下刃、カウンターブレード、ブランクホルダーは手動で停止や調整を行う必要がなく、板金の厚さや形状に応じて全曲げ工程を通じて自動的に制御されます。.

• 材料の積載：平らな金属板は、通常自動供給システムまたは作業者によってパネルベンダーに積載されます。.
• クランプ：クランプシステムが曲げ中の安定性のために板を固定します。.
• 曲げ曲げビームは、必要な工具を用いて、設計に従って板を曲げるための制御された力を加えます。この工程は通常、油圧または電動システムによって駆動されます。.
• 荷下ろし曲げ加工後、板は解放され、次の加工のために荷下ろしされます。パネルベンダーは、供給、位置決め、曲げ、荷下ろしを組み合わせて効率を向上させることがよくあります。.

4. 曲げ品質

プレスブレーキで金属板を曲げると、しわやねじれが発生することがあり、逆方向に曲げる際に問題を引き起こすことがあります。プレスブレーキはパンチを使って板を下型に押し込む方法のため、特にコーティングされた板では表面に傷がつくことがあります。.

さらに、長期間の使用により金型が摩耗し、定期的な交換が必要になります。大型の板を曲げる場合、作業者の速度が曲げ速度に追いつかず、材料の無駄につながることがあります。.

一方、パネルベンダーはプレスブレーキに比べて自動化のレベルが高く、精度と再現性に優れています。そのセンサーは自動的に調整することができます。 ワークピースに加えられる曲げ力 温度や材料の厚さの変化に基づいて角度を調整します。.

5. 材料適合性

各機械に適した材料の種類

プレスブレーキ

• 軟鋼：成形性と価格の手頃さから広く使用され、プレスブレーキで容易に曲げられ、工業用途で人気があります。.
• ステンレス鋼：耐食性と強度で知られ、スプリングバックが大きいため、曲げ代や工具の調整に注意が必要です。.
• アルミニウム：軽量で曲げやすいが、割れやすく、曲げ半径や工具の管理に注意が必要です。.
• 銅と真鍮：柔らかい金属で曲げやすいが、表面損傷を避けるために特定の工具が必要です。.
• 高強度鋼：割れを防ぐために高いトン数と精密な制御が必要で、硬度と強度が増すため曲げがより困難です。.

パネルベンダー

パネルベンダーは一般的に薄い金属板に適しており、高精度かつ自動化が可能で、複雑で精密な部品の製造に理想的です。.

• 鋼、アルミニウム、ステンレス鋼パネルベンダーは薄い鋼板、アルミ板、ステンレス板を効率的に曲げます。厚い板や高強度材料では、より高いトン数を持つプレスブレーキが必要になる場合があります。.

トン数と厚さの考慮事項

プレスブレーキが厚い材料を曲げられるかどうかは、そのトン数能力に依存します。ステンレス鋼のような厚い金属を曲げるには高トン数が不可欠です。最大厚さは材料特性と望ましい曲げ半径によって決まります。.

パネルベンダーは板金の厚さに基づいて動作し、薄板に対して効率と精度を提供します。高精度が求められる用途に最適ですが、厚い材料にはあまり適していません。.

V. どちらが優れているか：パネルベンダー vs プレスブレーキ？

これら2つの金属加工機器は、板金加工においてそれぞれ独自の利点を持っており、どちらを選ぶかはあなたの具体的なニーズによります。プレスブレーキは大型のワークピースの曲げに適しており、作業領域も広いです。また、内側のフランジを製造するのにも適しています。.

一方、パネルベンダーは複雑で精密な部品を一貫して曲げるのに理想的です。精度、再現性、自動化のレベルが高く、大量生産においてより効率的です。.

パネルベンダーは通常、薄い金属板に適しており、厚い板には制限がある場合があります。特定の素材（高強度鋼など）はパネルベンディング技術に適さず、プレスブレーキの使用が必要となる場合があります。.

しかし、パネルベンダーのコストはプレスブレーキよりも高くなります。意思決定の際には、生産ニーズと予算を考慮する必要があります。以下は、プレスブレーキとパネルベンダーを比較した包括的な表です。

VI. プレスブレーキ vs フォールディングマシン – あなたに適しているのはどちらか？

プレスブレーキと 折り曲げ機 は、高精度な板金加工に使用されます。プレスブレーキはより広いトン数範囲を持ち、より大きく厚い金属板を扱うことが可能です。.

しかし、プレスブレーキのパンチはワークピースに傷をつける可能性があります。フォールディングマシンと比較すると、プレスブレーキは大量の金属を曲げるのにより適しています。.

一方、フォールディングマシンは曲げ力が小さいため、薄い金属板の曲げにより適しています。さらに、フォールディングマシンは複雑な形状のワークピースを製作でき、小ロットでの曲げも可能です。フォールディングマシンに精通している人なら、従来の箱型を製作する際のパネルベンダーの比類なき速度を知っているでしょう。.

VII. よくある質問

1. パネルベンダーとプレスブレーキの違いは何ですか？

プレスブレーキでは、下降するパンチが曲げ力を加え、板金をV字型のダイに押し込んで所望の曲げを作ります。一方、パネルベンダーは材料をクランプし、正方向および負方向の両方でワイピング動作によって曲げを行います。.

2. プレスブレーキの欠点は何ですか？

• 高い初期コスト：プレスブレーキは購入およびメンテナンスのために多額の初期投資が必要です。...
• 材料のサイズと厚さの制限： プレスブレーキは扱える材料のサイズと厚さに制限があります。.
• 高圧が必要： プレスブレーキは作動するために高い圧力が必要です。.
• 単純な形状に限定： プレスブレーキは作れる形状にも制限があります。.
• 専門的な訓練が必要： プレスブレーキは安全かつ効果的に操作するために専門的な訓練が必要です。.
• スペースの必要性： プレスブレーキは大型であるため、機械の設置には広い作業場面積が必要であり、また機械周囲の安全ゾーンも確保する必要があります。.
• 騒音と振動： プレスブレーキの操作時には騒音が発生する場合があります。.
• メンテナンス： プレスブレーキは定期的なメンテナンスが必要であり、製品の品質を確保するために頻繁に清掃する必要があります。.
• 安全上の懸念: プレスブレーキの操作には本質的な安全リスクが伴います。.
• 曲げ加工中の破損リスク： 曲げ加工によりバリや酸化膜が発生し、ひび割れや破損につながる可能性があります。.
• スプリングバックの問題: スプリングバックはプレスブレーキ成形でよく見られる問題で、曲げた後に材料が元の形状に戻ろうとする現象です。.

3. どちらの機械がより正確な曲げを提供しますか？

パネルベンダーは、自動化、リアルタイム調整、高精度により、プレスブレーキと比べてより正確な曲げを実現します。曲げ公差は0.008インチで、精密な板金加工に最適です。.

VIII. 結論

プレスブレーキとパネルベンダーにはそれぞれ独自の長所と短所があるため、特定の用途においてどちらが適しているかを検討する必要があります。運用コストを考慮すると、プレスブレーキは自動化されたパネルベンダーよりもコストが低いですが、後者は生産効率が高いです。.
