I. 序論

機械製造業では、鋳造成形、機械加工成形、動力 プレス成形, 、およびプレス ブレーキ成形. など、部品の成形は相互に関連しています。プレス加工業界で最も一般的な2つのタイプは、圧縮成形と曲げ成形です。.

板金加工において、最適な結果を得るためには、適切な機械を選定することが極めて重要です。利用可能なさまざまな工具の中でも、プレスブレーキとパワープレスは、それぞれの専門的な機能と用途によって際立っています。.

これら2つの機械（プレスブレーキとパワープレス）の違いを理解することは、効率、精度、安全性を高めたいと考える製造業者にとって極めて重要です。これらの要素を慎重に評価し、それぞれの機械の長所と短所を比較検討することで、十分な情報に基づいた選択が可能になります。ニーズに最適な機械を選びましょう。精密な切断および成形プロセスに関するさらなる洞察については、次を参照してください。 角度付きレーザー切断の完全ガイド または、詳細な比較を確認する プレスブレーキかプレスブレークか：用途と方法.

II. パワープレスの概要

プレスブレーキは、金属板加工に使用される工作機械です。上型と下型を介して金属板に圧力を加え、塑性変形と曲げを行います。上型は通常「パンチ」、下型は「ダイ」と呼ばれます。

パワープレスは、金属材料が必要とするさまざまな形状の切断、打抜き、混合に使用できるプレス機です。パワープレスのエネルギー源はシステムのエンジンから再生されます。.

さまざまな種類の機械式タイプがあります。パワープレスは回転力を直線力に変換します。これらのパワープレスの速度は高く、製造時には適切なストローク範囲が重要な役割を果たします。.

プレスブレーキの基本的な作動原理は、上型パンチと下型ダイを利用して金属板に圧力を加えることです。金属板を下型のV字型溝に置き、上型パンチが下降して塑性変形を起こし、V字型溝に沿って曲げ成形され、所定の曲げ角度が得られます。

パワープレスは機械的方法で動力を生成します。パワープレスの主な原理は、モーターのフライホイールとクラッチがギアを駆動することです。モーターはパワープレスの中心システムです。フライホイールは動力エネルギーをパワープレスに変換します。.

フライホイールが大きく、原理のレベルが高いほど、すべての動力部品が接続され、高速かつ高い生産性が得られます。要するに、パワープレスの用途は制限されています。.

種類

フレーム設計による分類：

Cフレーム

• 設計：CフレームパワープレスはC字型構造を特徴とし、作業者に十分な床面スペースを提供し、作業エリア周辺での容易な移動とアクセスを可能にします。.
• 主な特徴:
  • アクセス性：開放的な設計により、作業者は3方向からワークピースにアクセスでき、さまざまな作業を容易にします。.
  • 機能: 車輪スタンドやゲージなどの追加機能を備えていることが多く、矯正、引き伸ばし、組立作業などに適しています。.
  • 多用途性: 曲げや打ち抜きなど、さまざまな作業に使用できます。.
• 用途: スペース効率や作業者のアクセス性が重要な軽度から中程度の金属加工作業で一般的に使用されます。.

Hフレームまたはストレートフレーム

• 設計: 安定性と強度を高める頑丈な箱型H字フレームが特徴です。設計には、作業中にしっかりとした支持を提供する4本の箱型支柱が含まれ、パワープレスの前面のみで操作可能です。.
• 主な特徴:
  • 安定性: 作業中のたわみゼロと長期的な安定性を提供し、正確な作業遂行を保証します。.
  • 耐久性: Hフレーム設計は刃物の寿命を延ばし、作業精度を向上させることができ、重作業用途に適しています。.
  • コスト: 頑丈な構造と強化された機能により、Cフレームプレスより一般的に高価です。.
• 用途: 自動車や製造業などの産業における重金属板成形、深絞り、複雑なスタンピング作業に最適です。.

ハイブリッドフレームまたはリングフレーム

• 設計: このタイプはHフレームとCフレームの両方の要素を組み合わせています。Cフレームは前面の支持を提供し、Hフレーム構造は剛性を高め、たわみを減らします。.
• 主な特徴:
  • 剛性の向上: ハイブリッド設計は作業者のアクセス性を維持しながら全体的な安定性を向上させます。.
  • 精度の向上: この設計は構造的な強度により工具寿命とワーク精度を改善します。.
• 用途: 精度とアクセス性の両方が求められる中〜重作業に適しており、多用途性が要求される製造環境でよく使用されます。.

タイロッド付きHフレーム／ストレートサイドフレーム

• 設計: これらのフレームは、2本の柱、クラウニングピース、ベース、ベッドの4つの部分に分かれ、構造的強度を高める油圧タイロッドで接続されています。.
• 主な特徴:
  • 堅牢な構造: タイロッドシステムは作業中のたわみを防ぎ、非常に安全かつ正確です。.
  • 高容量：厚い金属板を用いた高速作業向けに設計されており、複雑な作業にはプログレッシブツールと併用されることが多い。.
• 用途：航空宇宙製造や大規模金属加工など、高精度かつ重負荷の成形作業を必要とする産業で一般的に使用される。.

力の発生機構に基づく分類：

機械式パワープレス

• 概要：機械式パワープレスは、モーター駆動システムを利用し、ギア、レバー、フライホイールを介して回転運動を直線運動に変換する。この機構により、迅速に大きな力を発揮できる。.
• 主な特徴:
  • 高速運転：1分間に複数ストロークを行うことが可能で、大量生産に最適。.
  • 精度と再現性：機械的リンク機構の制御により、成形や加工において一貫した精度を誇る。.
  • 多用途性：ブランキング、パンチング、ノッチ加工、深絞りなど、交換可能な金型を用いて様々な作業を行うことができる。.
• 用途：自動車部品のプレス加工、家電製品の部品成形、その他速度と強度が重要な重工業用途で一般的に使用される。.

油圧式パワープレス

• 概要：油圧式パワープレスは、油圧流体を用いて力を発生させる。油圧流体の圧力がピストンを動かし、加圧動作を行う。.
• 主な特徴:
  • 力の精密制御：圧力やストローク長を細かく調整できるため、複雑な成形作業に適している。.
  • 高い加圧能力：大きな力を加えることができ、急激な衝撃を伴わずに高圧を必要とする重負荷作業に理想的。.
  • 滑らかな動作：制御された動きにより、加工中に繊細な材料を損傷するリスクを低減する。.
• 用途: 自動車や航空宇宙などの産業で、高精度が求められる部品の製造や、複雑な形状を作成する金属成形用途に広く使用されている。.

空気圧式パワープレス

• 概要: 空気圧式パワープレスは、圧縮空気を利用して機械的な力を発生させる。空気圧がピストンを駆動し、押圧動作を行うことで、迅速かつ効率的な作業が可能になる。.
• 主な特徴:
  • 軽量でコスト効率が高い: 油圧式や機械式プレスよりも一般的に安価で、部品が少ないためメンテナンスも容易。.
  • 高速サイクルタイム: 操作力をほぼ瞬時に最大まで発揮できるため、高速生産ラインでの生産性が向上する。.
  • 多用途な応用: 一定の圧力を安定して供給できるため、スタンピング、切断、曲げ、組立などの作業に適している。.
• 用途: 自動車組立ラインで部品を迅速に製造する場合や、電子機器製造で繊細な部品を組み立てる場合、また高速で繰り返し動作が必要なさまざまな産業で一般的に使用されている。.

長所と短所

利点:

• 簡単な操作: パワープレスの構成部品は相互に接続されているため、操作は容易で運用コストも低い。.
• 高速: パワープレスは高速機械であり、その速度によって高い生産性を実現する。.
• 漏れなし: パワープレスには油圧オイルが含まれていないため、漏れの問題がない。.

欠点：

• 固定ストロークの制限: パワープレスの構成部品は相互に接続されているため、固定ストロークの制限があり、可変ストローク長を必要とする用途には適用できない。.
• 高コストのメンテナンス: パワープレスの部品は非常に高価です。.

パワープレスの部品

• 制御システム： 操作と安全機構を管理します。.
• ラム／スライド： 力を加える可動部分。.
• ボルスタープレート： ワークピースを置く固定面。.
• フライホイール（機械式プレス）： エネルギーを蓄え、放出します。.

III. プレスブレーキの理解

プレスブレーキは、金属板加工に使用される工作機械です。上型と下型を介して金属板に圧力を加え、塑性変形と曲げを行います。上型は通常「パンチ」、下型は「ダイ」と呼ばれます。

この プレスブレーキ 金属板を曲げたり成形したりするための機械です。ワークピースを対応する上型パンチと下型ダイの間にクランプすることで、所定の曲げを形成します。.

通常、プレスブレーキの側面は2つのC字型フレームで構成され、下部の作業台と上部のビームに接続できます。下型工具は作業台に、上型工具は上部ビームに取り付けられます。.

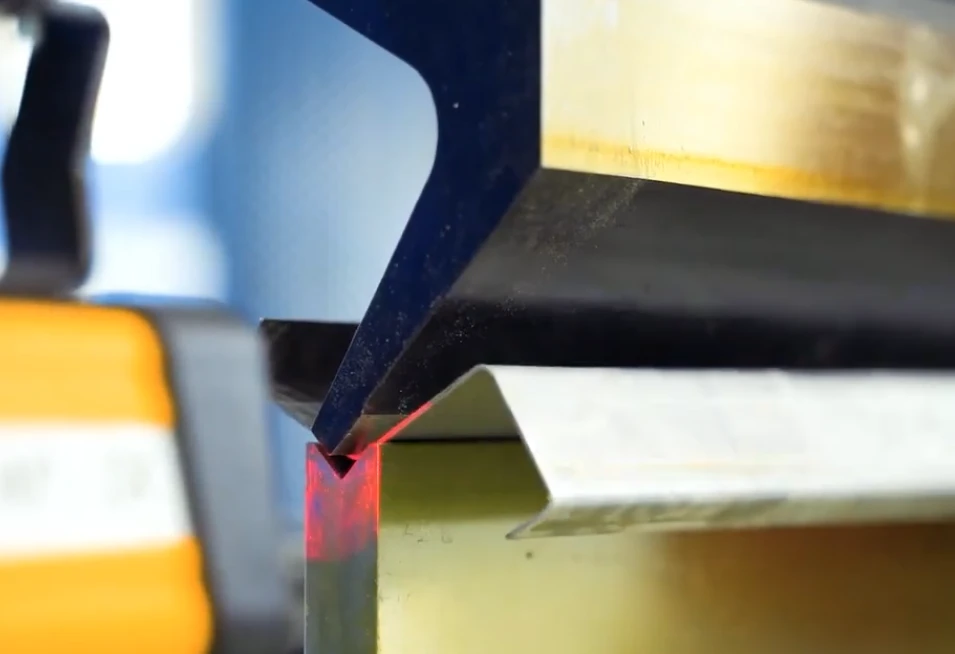

プレスブレーキの基本的な作動原理は、上型パンチと下型ダイを利用して金属板に圧力を加えることです。金属板を下型のV字型溝に置き、上型パンチが下降して塑性変形を起こし、V字型溝に沿って曲げ成形され、所定の曲げ角度が得られます。

プレスブレーキの基本的な動作原理は、動力装置を使ってラムを動かすことです。上型と下型の工具によって、設定された曲げ角度に応じて板金をさまざまな形状に曲げることができます。.

種類

機械式プレスブレーキ

業界でのプレスブレーキ機械の従来型は機械式プレスブレーキです。これは機械式フットペダルまたはペダルで操作される機械式摩擦クラッチを使用して動作します。機械式クラッチにより、オペレーターはクラッチを機械的にクリックしたり滑らせたりして機械的な動作経路を制御できます。.

クラッチは電動モーターで駆動されるフライホイールを接続し、クランク機構に動力を供給してプランジャーを垂直に動かし、効率的な金属曲げ作業を行います。.

サイズはさまざまで、数平方インチの作業面を持つ小型ユニットから、数十平方フィートの大型機械まであります。そのため、小さな最終部品の製造から大型トラックフレームまで、さまざまな用途に適用できます。.

油圧式プレスブレーキ

油圧式プレスブレーキは油圧シリンダーを使用してワークピースに圧力を加えます。2つの油圧シリンダーを同時に操作するため、産業用の高効率で高速な金属曲げ作業に使用できます。.

カスタム油圧式プレスブレーキは業界で最も人気のあるタイプで、高効率、堅牢、精密であり、顧客の要求に応じて設計されています。そのため、産業のニーズにより効果的に対応し、より速く高品質な生産を実現できます。.

機械式フライホイール駆動プレスブレーキと比較して、油圧式プレスブレーキは高品質な製品を製造できます。また非常に安全で、パンチの動きをいつでも停止できます。油圧式プレスブレーキは、適切な工具設計を通じてさまざまな金属成形や曲げに使用でき、金属部品のカスタム形状を生成します。.

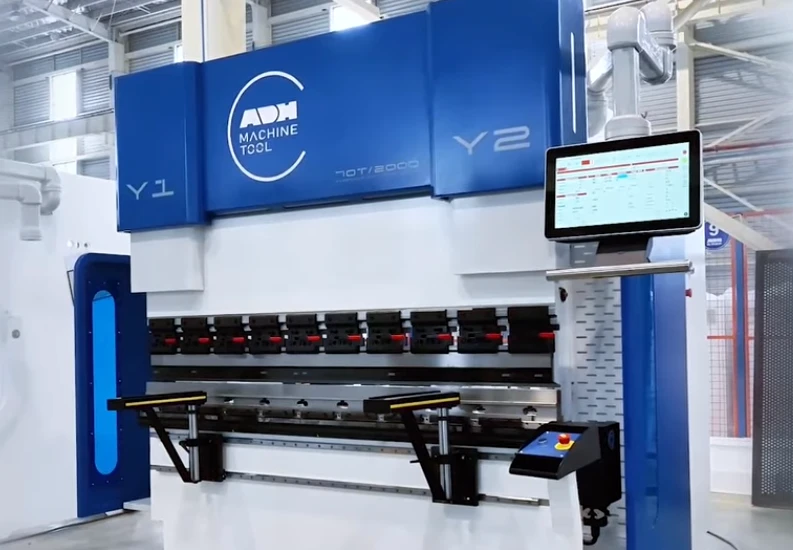

CNCプレスブレーキ （電動プレスブレーキ）

CNCプレスブレーキは高いカスタマイズ性と精度を備えており、コンピュータ数値制御（CNC）システムを使用して曲げ工程を正確に制御することができます。電動プレスブレーキは、電動サーボモーターを使用してボールねじを介し、回転運動を直線運動に変換しながら曲げ工程を制御します。熟練したオペレーターは、曲げ角度、板厚、幅などのデータをコントローラーに入力して制御し、その後他の作業に対応します。.

長所と短所

利点:

• 柔軟性が高い他の機械と異なり、プレスブレーキは大きな金属板の一部だけを曲げることができ、あらゆるサイズの板金に適用可能です。.
• 材料の廃棄を削減他の設備では様々な材料が必要ですが、この機械は高精度・高精密を実現できるため、材料の廃棄が少なくなります。.
• 低コストプレスブレーキで使用される工具は低コストで、長寿命です。.
• 操作が簡単プレスブレーキは最も操作が容易な装置の一つであり、高度な技能を持つオペレーターを必要としません。.
• 安全性の向上最新のプレスブレーキはレーザーセンサーなど多くの安全装置を採用しています。オペレーターが負傷した場合、レーザーセンサーは作業を停止します。.

欠点：

• スペースの必要性プレスブレーキは大型サイズであるため、作業場に広いスペースを確保する必要があります。.
• 騒音プレスブレーキは稼働中に騒音を発生する機械です。そのため、オペレーターは目を保護する装置を着用する必要があります。さらに、作業場に振動を引き起こす可能性があります。.
• メンテナンス産業機器と同様に、プレスブレーキは定期的なメンテナンスが必要です。適切なメンテナンス周期がない場合、機械が故障することがあります。.
• 訓練プレスブレーキは他の金属加工機械ほど高度な技能を必要としませんが、オペレーターは技術研修を受ける必要があり、研修費用がかかる場合があります。.

プレスブレーキの構成部品

• 制御ユニット： オペレーターが曲げ工程をプログラムし、制御できるようにします。.
• ラム： ワークピースに直接力を加えるプレスの可動部分。.
• ベッド： 金属板を置く固定部分。.
• バックゲージ： 金属板の正確な位置決めを保証する。.

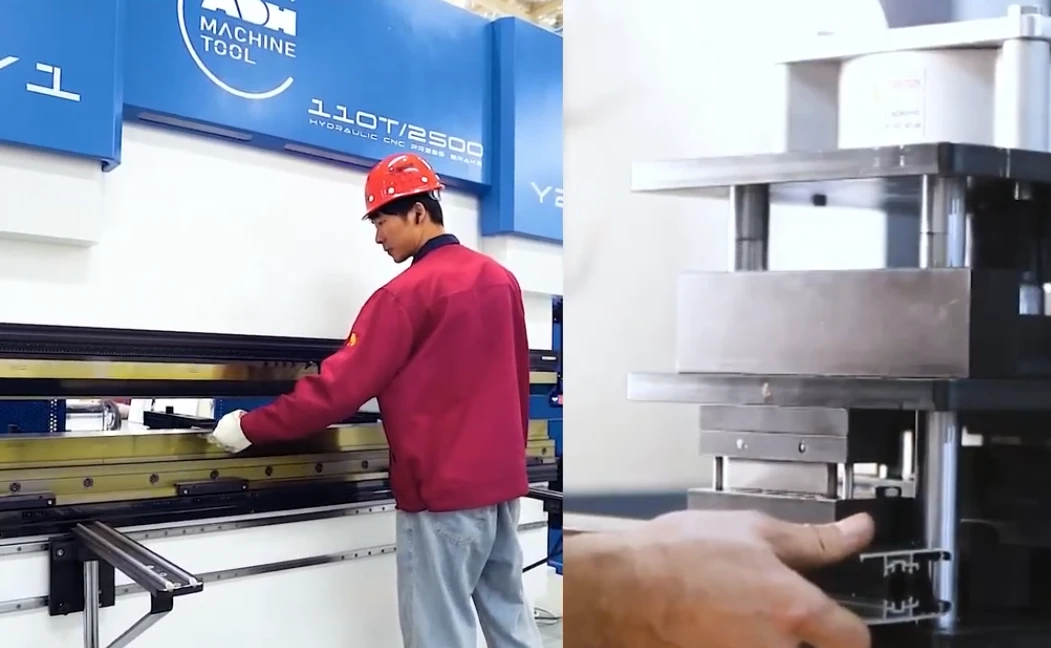

IV. パワープレスとプレスブレーキの違い

パワープレスとプレスブレーキは、金属加工や板金加工で使用される異なる種類の機械です。以下はプレスブレーキとパワープレスの主な違いです：

機能

パワープレス：パワープレスは機械プレスとも呼ばれ、主に切断、打ち抜き、成形などの単純な金属加工に使用される。ラムの上下動によって力を発生させる。.

プレスブレーキ：金属板の曲げや成形に特化して設計されている。パンチとダイを使用して正確な曲げや折り曲げを行う。エアベンディング、ボトムベンディング、コイニングなど、用途や材料の種類に応じたさまざまな曲げ加工を行う。.

設計と操作

パワープレス： 通常はフットペダルと電気制御システムで操作されます。ラムに接続するための多くの工具オプションがあり、さまざまな金属加工操作を実現します。パワープレスは切断用のラムと金型のセットアップを備えています。高速で操作されるため、大量生産に適しています。迅速かつ繰り返し可能な作業を行うよう設計されています。.

プレスブレーキ：機械式または油圧式システムを利用して動作します。オペレーターは金属板をパンチと金型の間に固定し、機械が圧力を加えて曲げを行います。プレスブレーキは曲げ用のV字型金型を備えています。通常、プレスブレーキの速度は遅いため、精度と高速制御を重視した複雑な曲げプロジェクトに使用されます。.

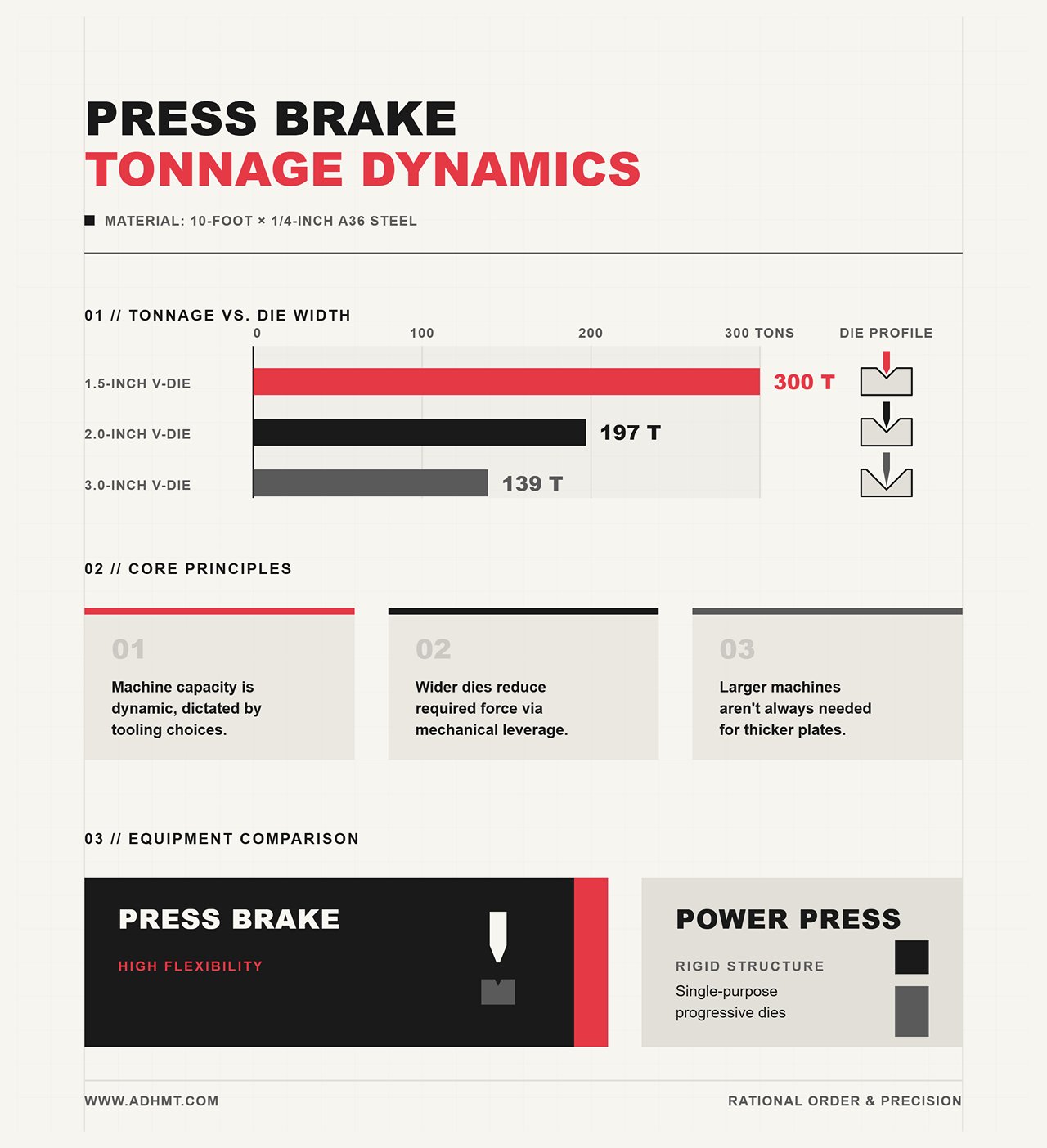

力

パワープレス： プレスブレーキと比較すると、パワープレスは通常より大きな力を生み出すことができます。パンチングやせん断に圧力を加えることを目的としています。.

プレスブレーキ：正確で適切な曲げ操作を提供することを目的としています。曲げ角度を制御し、繰り返し可能な曲げ結果を実現できます。プレスブレーキが生み出す力は通常、パワープレスよりも低くなります。.

工具とセットアップ

パワープレス： パンチ、金型、その他の付属品を含むさまざまな工具を備えています。工具設定の変更には手動での工具交換や調整が必要で、時間がかかる場合があります。.

プレスブレーキ： 曲げ用パンチや金型など、特に曲げ加工用に設計された多くの工具も備えています 曲げ加工. 。パワープレスと比較すると、 プレスブレーキ用工具 の設定はより速く、便利です。.

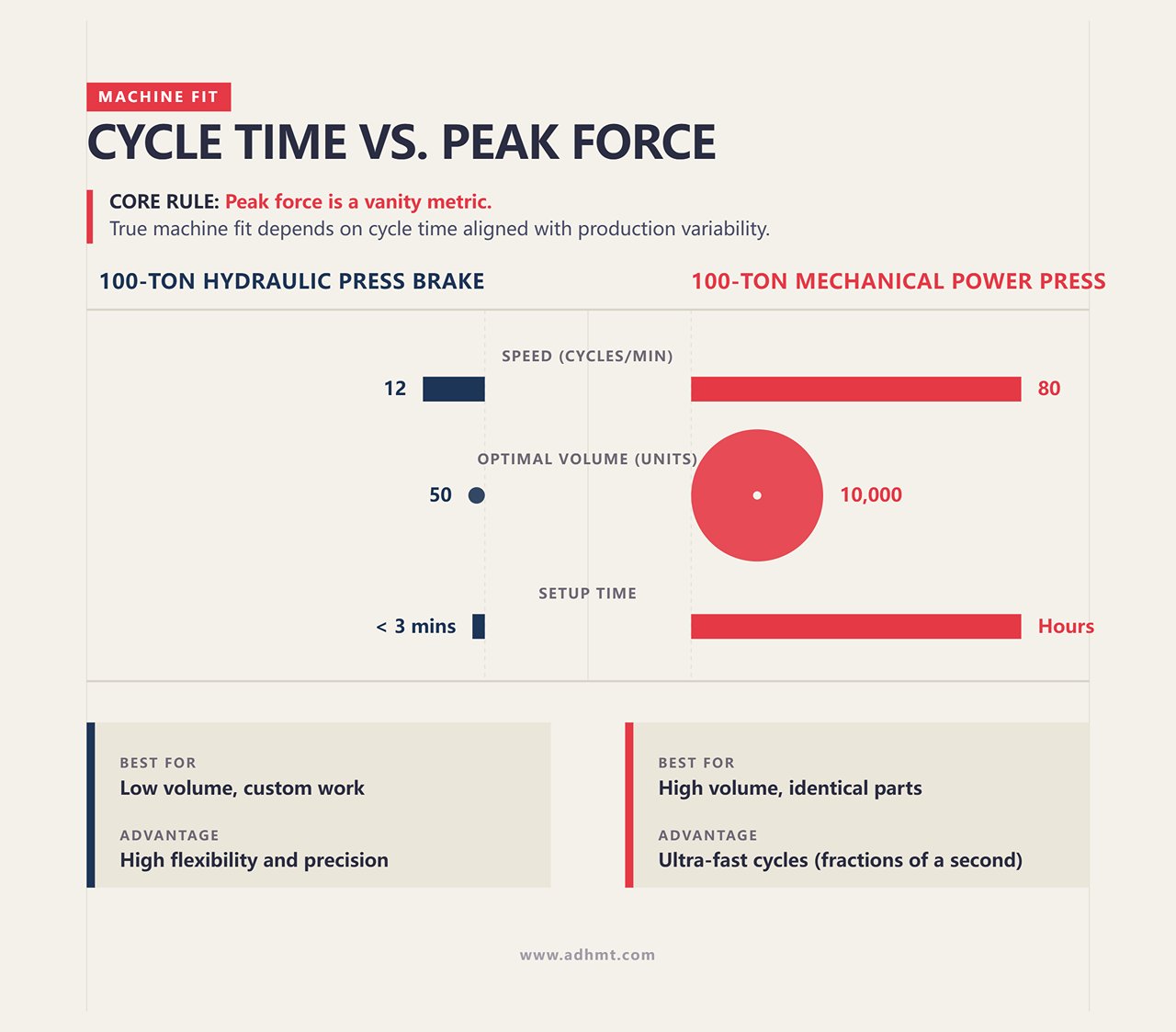

精度と速度

プレスブレーキ： 金属加工作業における卓越した精度と柔軟性で知られています。プレスブレーキのバックゲージシステムは、曲げ前に金属板が正しい位置に配置されることを保証します。ラムの動きと工具（パンチと金型）の品質が、きれいで正確な曲げを実現し、作業全体の精度に貢献します。.

パワープレス： 速度と効率で知られており、大量生産環境に最適です。パワープレスには、機械式、油圧式、空気圧式、サーボ駆動式など、速度と効率が異なるタイプがあります。自動化や材料供給システムがパワープレスの速度と効率を向上させます。ストローク長とサイクルタイムは、パワープレスの速度を決定する重要な要素です。短いストローク長と速いサイクルタイムにより、プレスはより迅速に作業を完了できます。.

プレスブレーキは精度に優れ、パワープレスは速度に優れていますが、メーカーは最適な生産結果を得るためにこれら二つの要素のバランスを取る必要があります。高精度作業では、精度と柔軟性が重要な場合にプレスブレーキが好まれます。高速生産では、迅速かつ繰り返し可能な作業が必要な場合にパワープレスが理想的です。.

素材の取り扱い能力

プレスブレーキ：大型で重い金属板を加工するために不可欠です。頑丈な構造と高い加圧能力により、鋼板やアルミ板などの厚く密度の高い材料の加工に最適です。.

パワープレス：薄い材料や大量生産作業の処理に特に適しています。その設計と動作速度により、薄い金属板の切断、パンチング、成形など、迅速かつ繰り返し可能な工程に最適です。.

コストの考慮事項

プレスブレーキ：初期投資は高いですが、精度、汎用性、材料コストの長期的な節約や再加工の削減を提供します。.

パワープレス： 初期費用が低く、高速動作で大量生産に最適です。長期的なメンテナンス、工具コスト、エネルギー消費を考慮してください。.

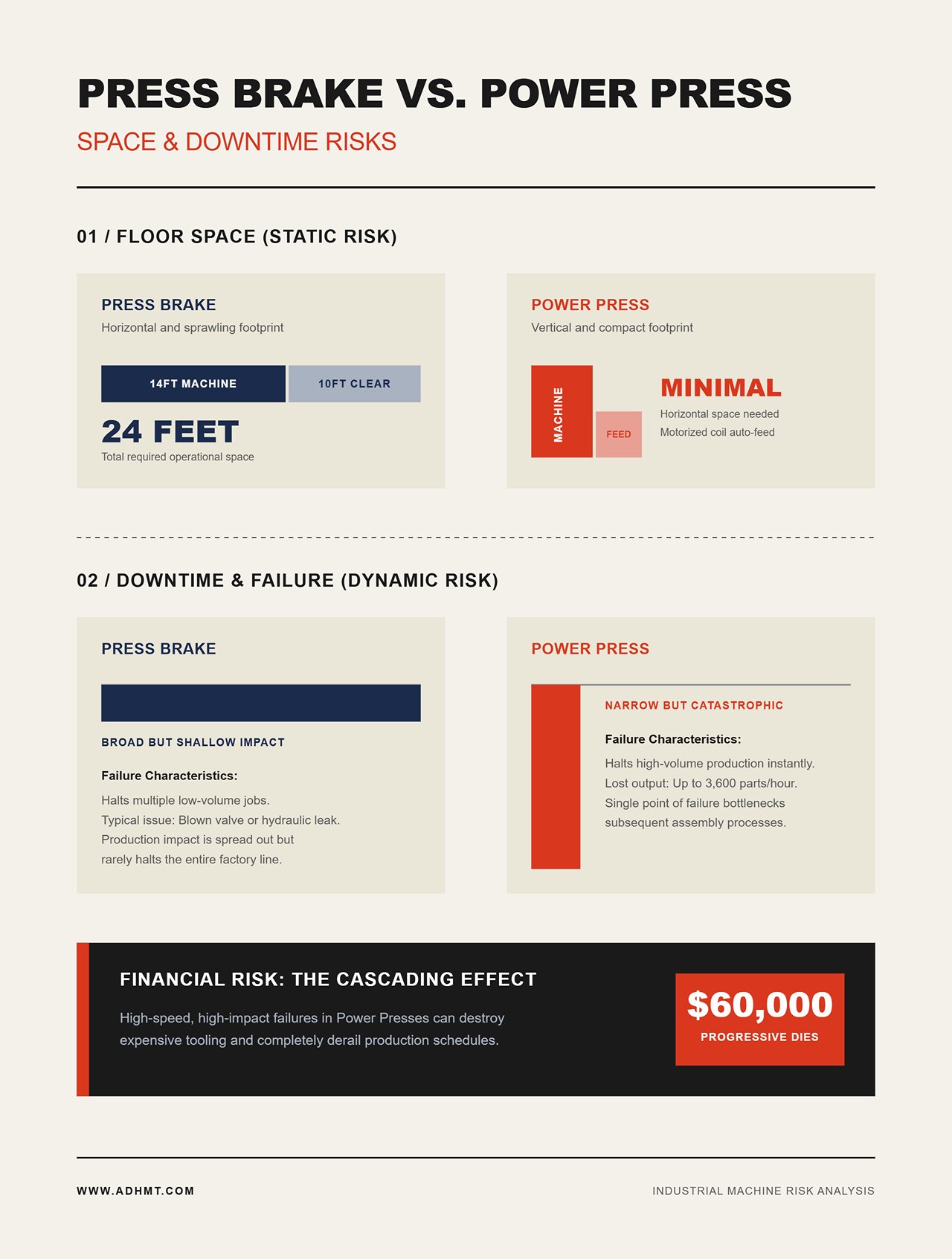

スペース効率

プレスブレーキ：大型サイズと頑丈な構造のため、通常はより多くの床面積を必要とします。作業場のスペースが限られているメーカーにとっては考慮すべき点です。レイアウトは機械のサイズ、材料搬送システム、オペレーターの動きに対応できる必要があります。.

パワープレスそれらは一般的によりコンパクトであり、限られたスペースの作業場に適しています。小さな設置面積により、利用可能なスペースを効率的に活用でき、異なる作業用に複数のプレスを設置することが可能になります。.

業界別の考慮事項

自動車産業

大量生産では、その速度と効率性からパワープレスが好まれることが多いです。例えば、自動車のボディパネルのスタンピングには機械式パワープレスが一般的に使用されます。しかし、シャーシやボディ部品における精密な曲げ加工の必要性は、高度なプレスブレーキへの投資を正当化する場合があります。.

航空宇宙

精度と複雑な形状の需要により、コストが高くてもCNCプレスブレーキは不可欠です。油圧式パワープレスは、チタンやアルミニウムなどの高強度材料の成形にも使用され、これは航空宇宙部品にとって重要です。.

電子機器

薄い材料の高速打ち抜きや成形は、パワープレスの効率性の恩恵を受けられます。コネクタや筐体などの精密部品には、CNCプレスブレーキの精度が有利です。.

建設

大型構造部品には、油圧式プレスブレーキの堅牢性と精度が必要です。これらは鋼梁や柱の曲げ加工に使用されます。パワープレスは、ブラケットやファスナーなどの小型で反復的な部品の製造に使用される場合があります。.

V. よくある質問

1. プレスブレーキとパワープレスの主な違いは何ですか？

プレスブレーキとパワープレスの主な違いは、それぞれの主な機能と用途にあります。プレスブレーキは板金を曲げ、正確な角度や形状を作るために使用されます。一方、パワープレスはスタンピング、打ち抜き、切断作業用に設計されています。.

プレスブレーキは、自動車や航空宇宙など精度とカスタマイズ性が重要な業界に最適であり、パワープレスは家電や電子部品の製造のような高速・大量生産環境で優れた性能を発揮します。.

2. 金属を曲げるにはプレスブレーキとパワープレスのどちらが良いですか？

金属の曲げ作業には、プレスブレーキが優れた選択です。さまざまな板厚や複雑な形状に対応し、高精度で複雑な曲げ加工を行う能力があります。.

プレスブレーキは曲げ加工専用に設計されており、正確な寸法や厳しい公差が必要な部品を作るために不可欠な多様性と精度を提供します。.

3. パワープレスでプレスブレーキのように金属を曲げることはできますか？

パワープレスでも一部の曲げ加工は可能ですが、プレスブレーキと同等の精度や多様性を実現するようには設計されていません。パワープレスは反復的なスタンピングや切断作業に適しており、これらの分野での効率性は高いですが、角度や深さの制御が必要な複雑な曲げ加工には向きません。したがって、曲げ加工にはプレスブレーキが依然として推奨されます。.

4. 大量生産において、どちらの機械がよりコスト効率的ですか？

大量生産の文脈では、一般的にパワープレスの方がプレスブレーキよりもコスト効率が高いです。パワープレスは高速で反復的な作業に特化しており、ばらつきの少ない大量の部品を製造するのに理想的です。均一な部品を迅速に製造できるため、単価を大幅に削減でき、大量生産における経済的な選択肢となります。.
