ハンドヘルドレーザー溶接機

構成可能な光源、オシレーティングヘッド、ワイヤ送給装置、冷却装置を備え、お客様の接合要件に対応するハンドヘルドファイバーレーザー溶接機です。

技術仕様

FLW技術仕様

以下の光学およびファイバー値については、FLWパラメータ表をご参照ください。25°Cでの連続運転に関する注記は条件付きであり、溶接には依然としてお客様の材料サンプルによる検証が必要です。

モデル	定格出力	連続／パルス／QCW	出力パターン	出力調整	中心波長	出力安定性	変調周波数	赤色光出力	ビーム品質 (BPP)	開口数	ファイバーコア	出力ファイバー長
単位	W			%	nm		Hz	mW			µm	m
FLW	1000–3000	連続 / 変調	可変多点オシレーション	10–100	1080	<3% · 25°Cでの連続運転に関する注記が適用されます	50–5k	0.5–1	<2	0.2	50 · 25/100/200（オプション）	10

溶接入力

継手に適したプロセスを選択してください

出力だけで溶接が決まるわけではありません。材質、継手、フィッティング、フィラー、アクセス、デューティ、検査を総合的に検討してください。

材質と継手

合金、コーティング、厚さ、継手タイプ、シーム長、アクセス、目標とする溶け込み／融合を指定してください。

フィッティングとフィラー

ギャップ、開先加工、ワイヤ、ビード外観、歪み、強度／漏れ基準を記録してください。

デューティとユーティリティ

電源、ガス、冷却、ファイバー長、排気、電気供給を定義してください。

安全とバリデーション

立ち入り制限、反射の危険性、トレーニング、PPE（個人用保護具）、ヒューム抽出、サンプルクーポンを確認してください。

稼働中の機械

FLW溶接機の動作を見る

FLW溶接シーケンスを確認し、以下の光源、ヘッド、プロセス制御、冷却システムを比較してください。

YouTubeで見る（新しいタブで開きます）

製品システム

ハンドヘルド溶接システムの内部

FLWセットアップは、レーザー光源、ハンドヘルドヘッド、プロセス制御、冷却を組み合わせたものです。材料、継手へのアクセス、必要な溶接結果、および計画されたワークステーションに合わせて選択してください。

レーザー光源とファイバー伝送

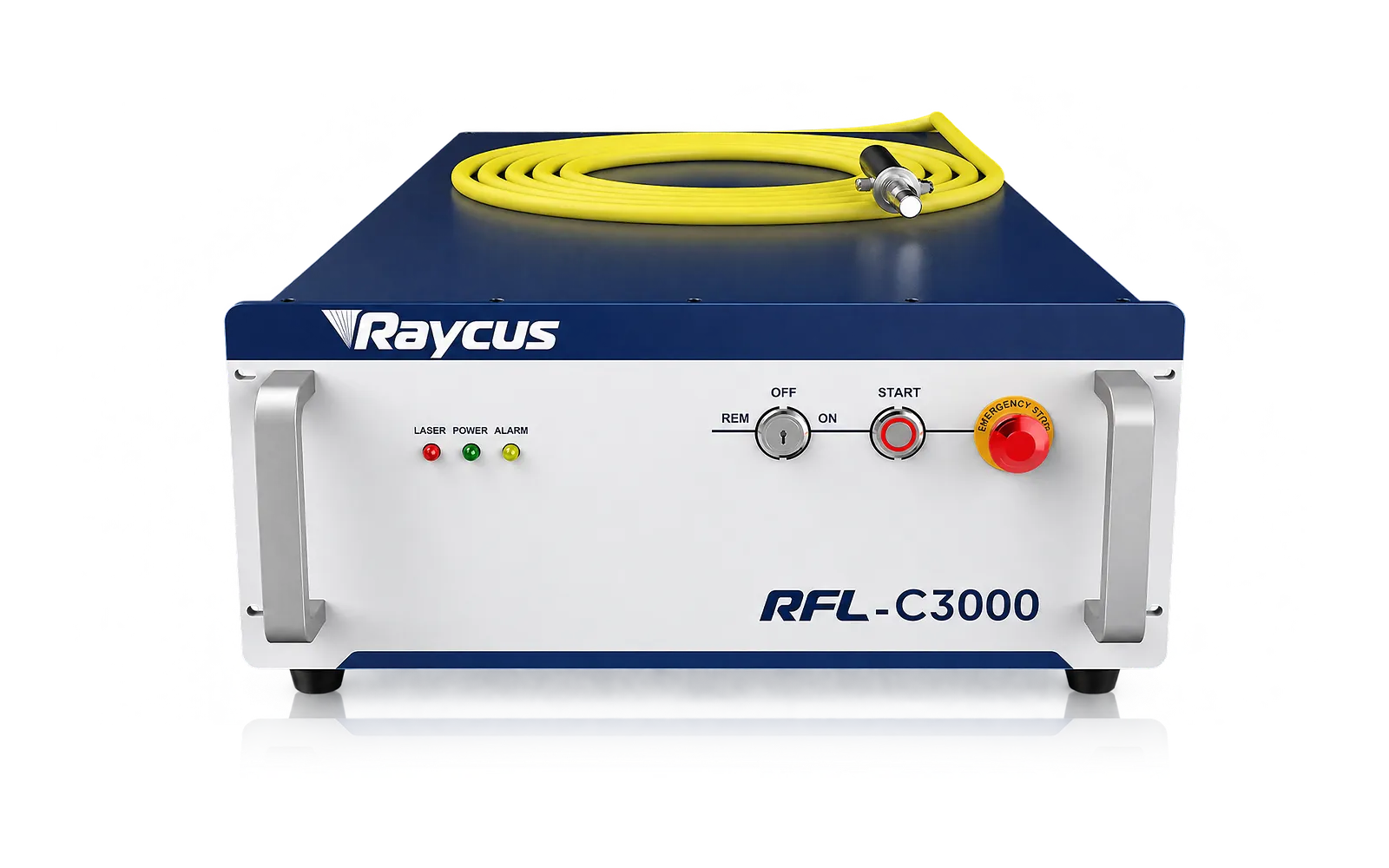

レーザー発振器

溶接タスクに合わせて出力を選択

FLWシリーズには、連続または変調動作が可能な1000～3000 Wの光源がラインナップされています。

対象の材料と継手に対して出力を選択し、溶接サンプルで結果を検証してください。

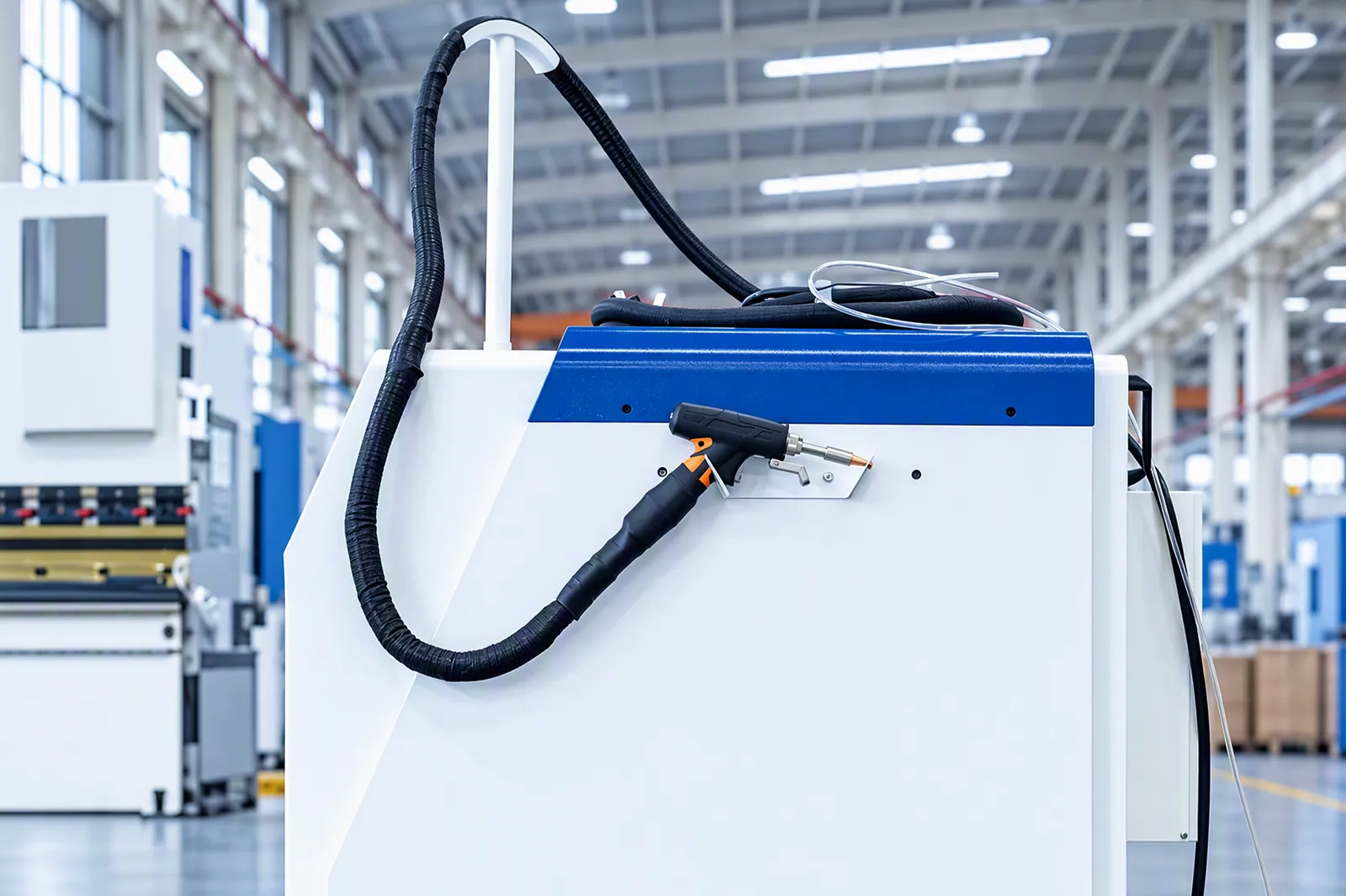

ファイバー伝送

光源をハンドピースに接続

ファイバーパッケージが光源の出力をハンドヘルドヘッドに伝送します。

選択した機械とワークステーションに合わせて、ファイバーコアとケーブル長を適合させてください。

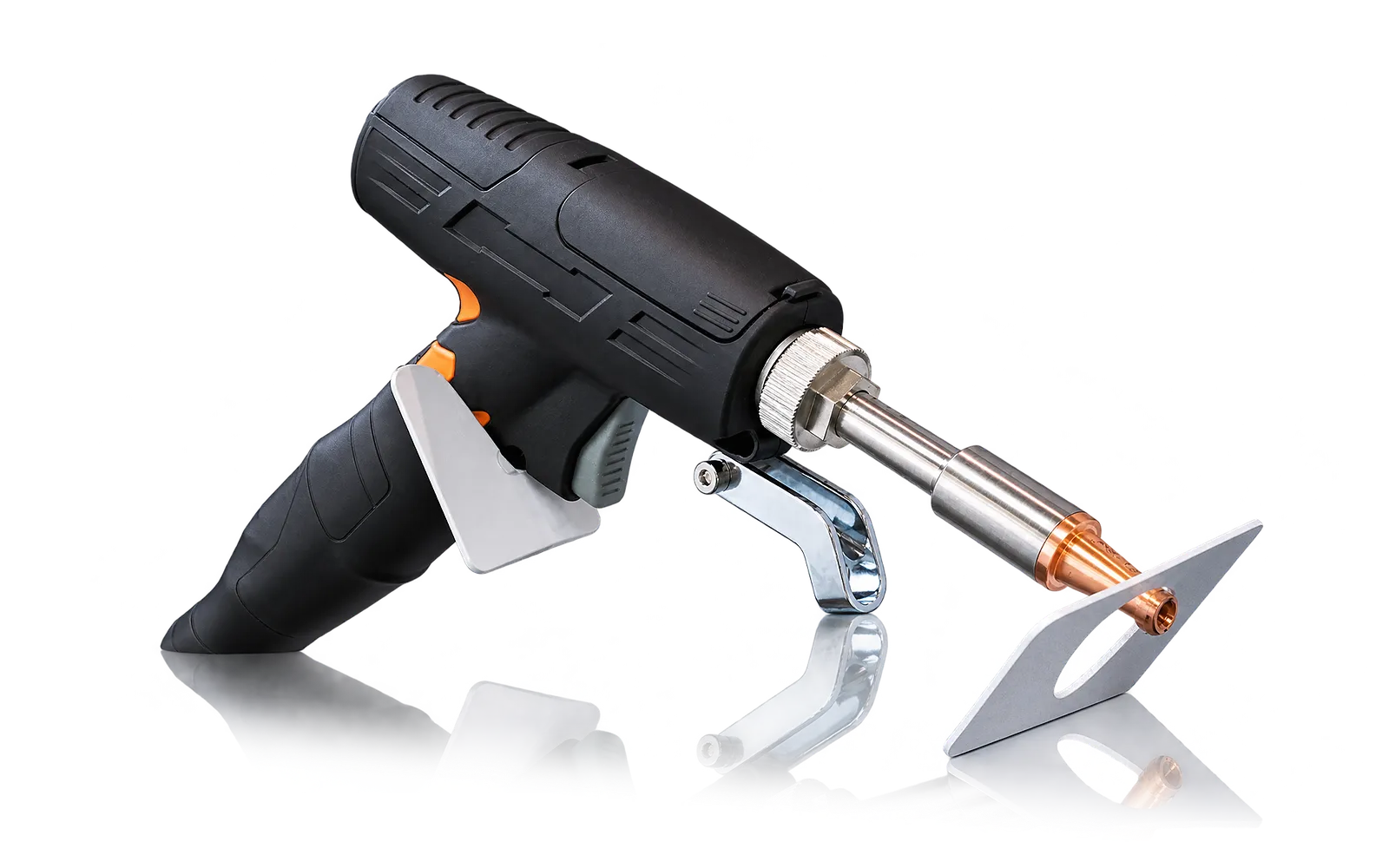

揺動溶接ヘッド

継手での経路を制御

ハンドヘルドヘッドは、ビームの揺動、ノズルの位置決め、継手へのシールドガス供給を組み合わせたものです。ヘッドのアクセス性は、オペレーターがどのように継手を追従できるかに影響します。

ノズル、光学系、継手へのアクセス、および対象の材料を確認してください。揺動設定とプロセスレシピは、選択したヘッドおよび溶接パッケージに依存します。

ガス、ワイヤ、およびプロセス制御

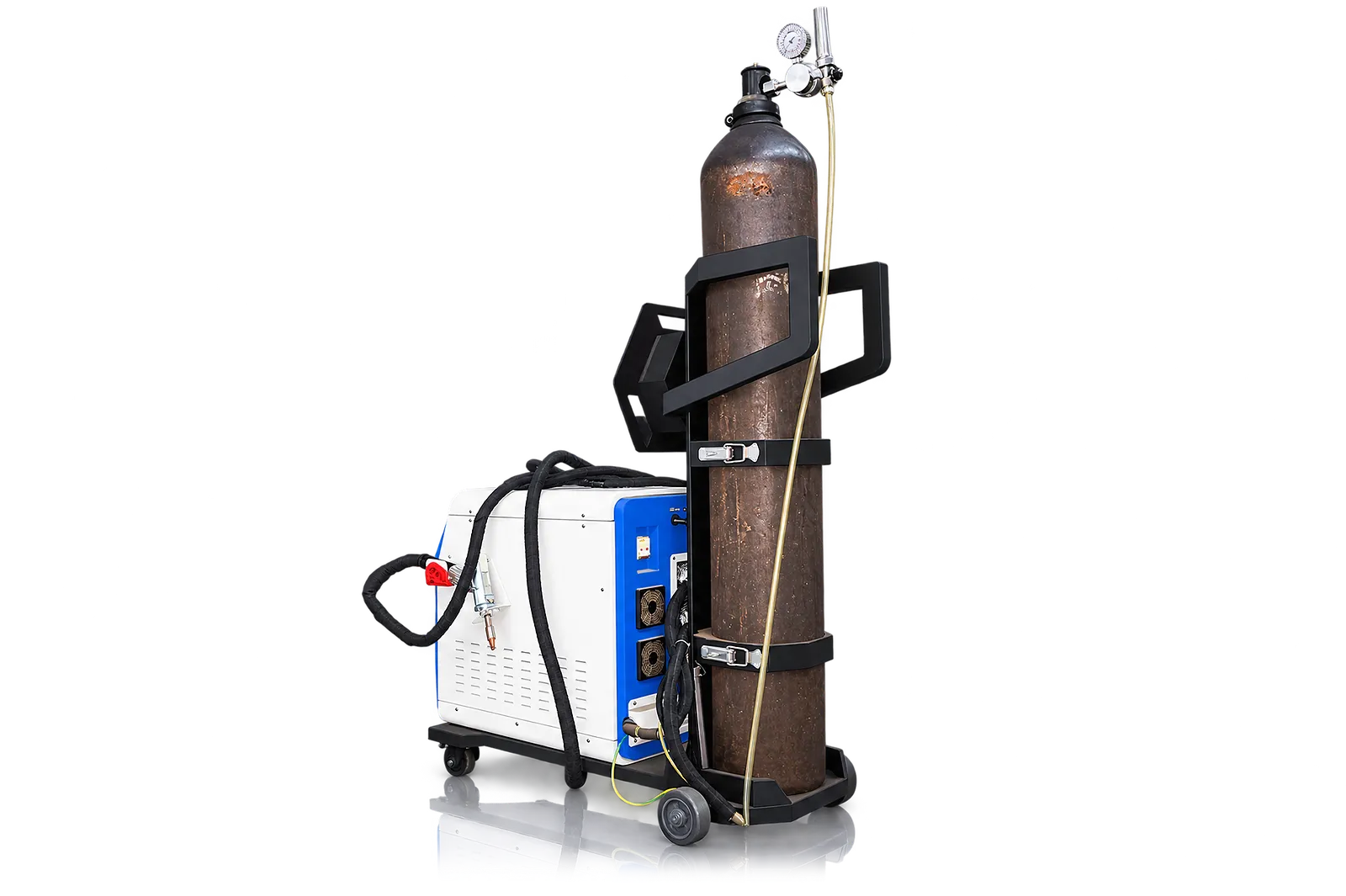

シールドガス

指定されたガスを供給

シールドガスは、継手における溶接レシピの一部を構成します。

対象の継手および供給されるパッケージに合わせて、ガスとパラメータ範囲を選択してください。

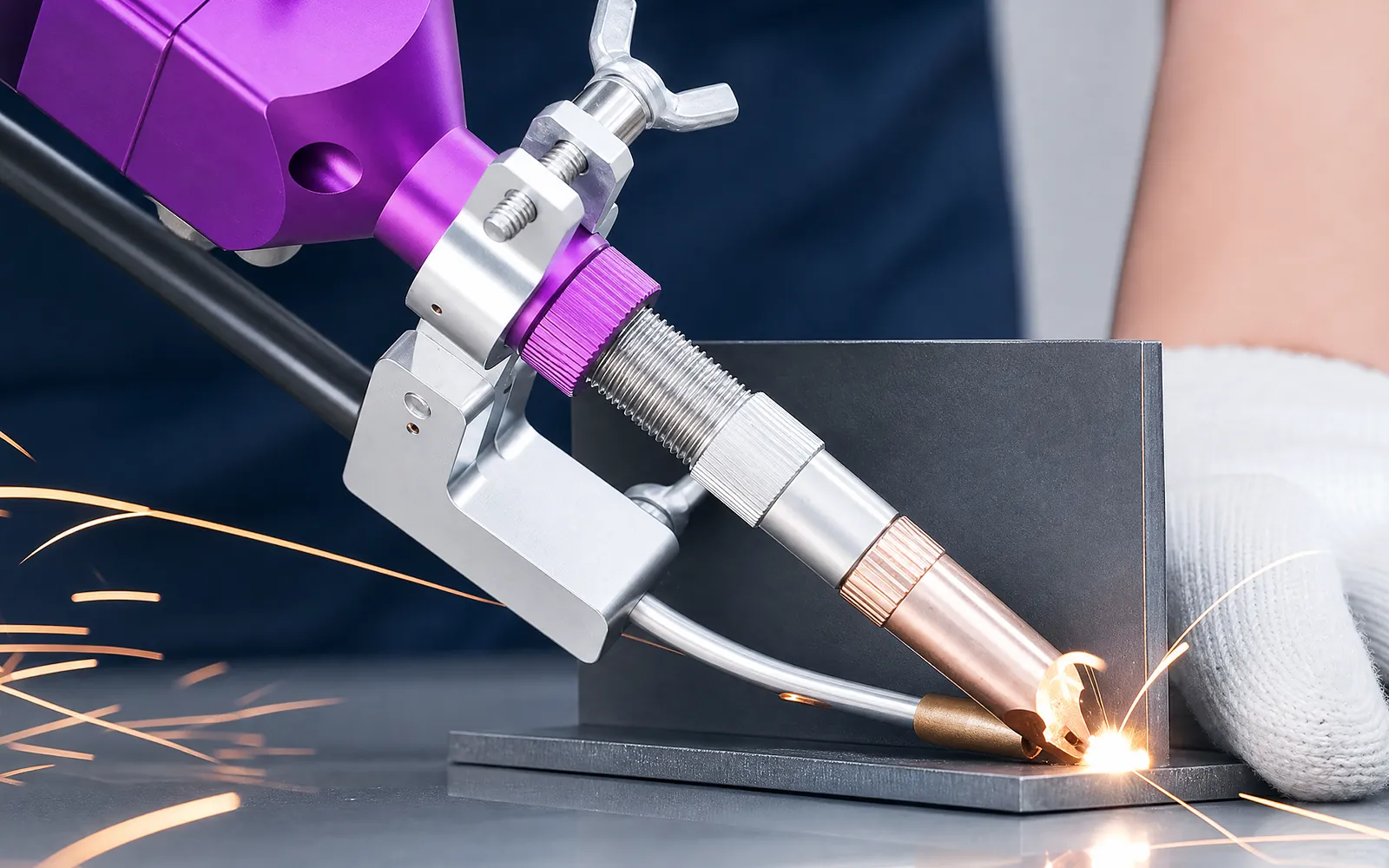

ワイヤ送給

必要に応じてフィラー供給を構成する

ワイヤ送給が含まれる場合、フィラーワイヤは溶接プロセスと連動します。

ワイヤサイズ、送給経路、および供給される送給機能を確認してください。

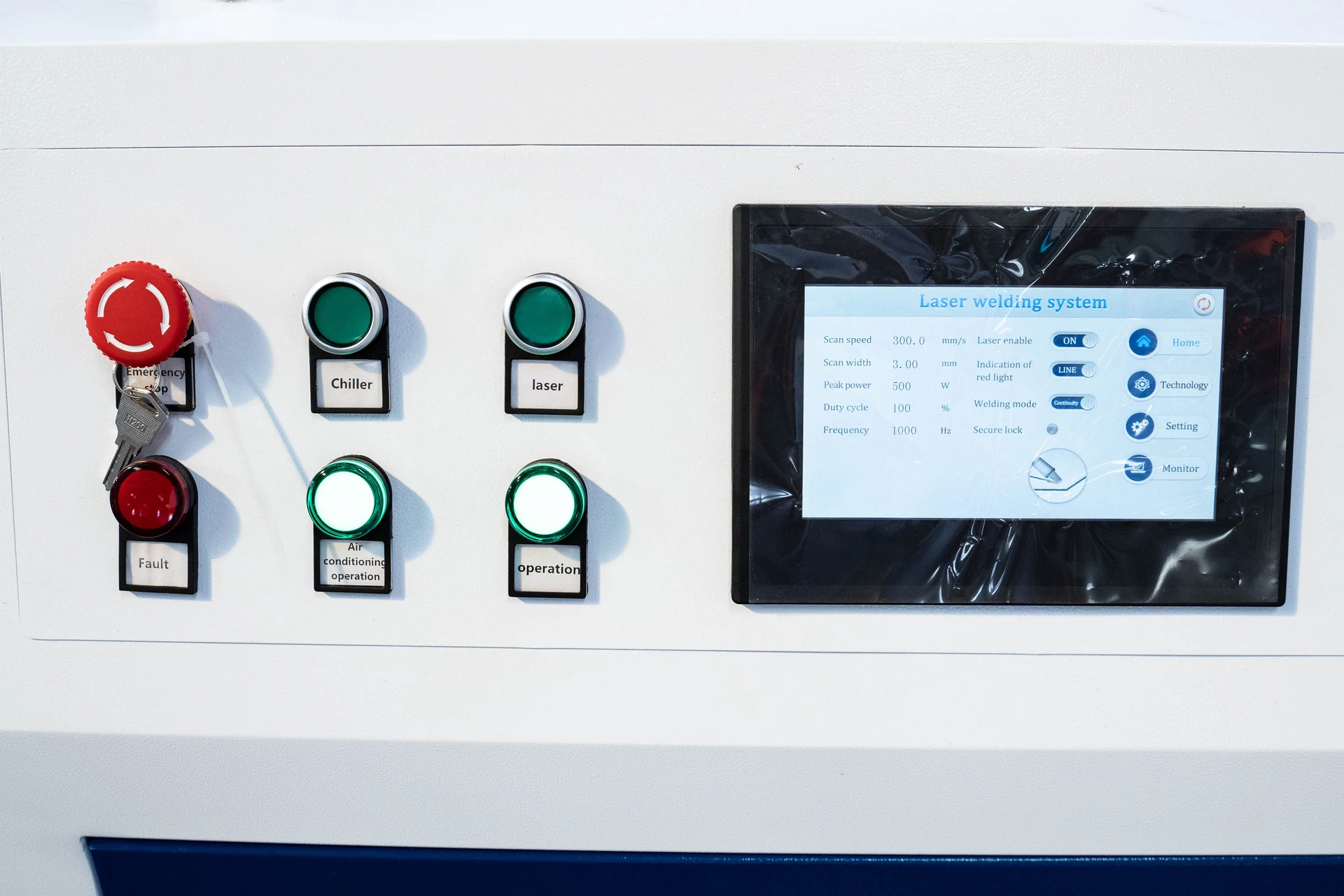

プロセス制御

溶接レシピを調整する

コントローラーは、レーザー出力と発振を、ガスおよびワイヤ送給（ある場合）と連動させます。

保存されたレシピと、マシンに含まれる制御機能を確認してください。

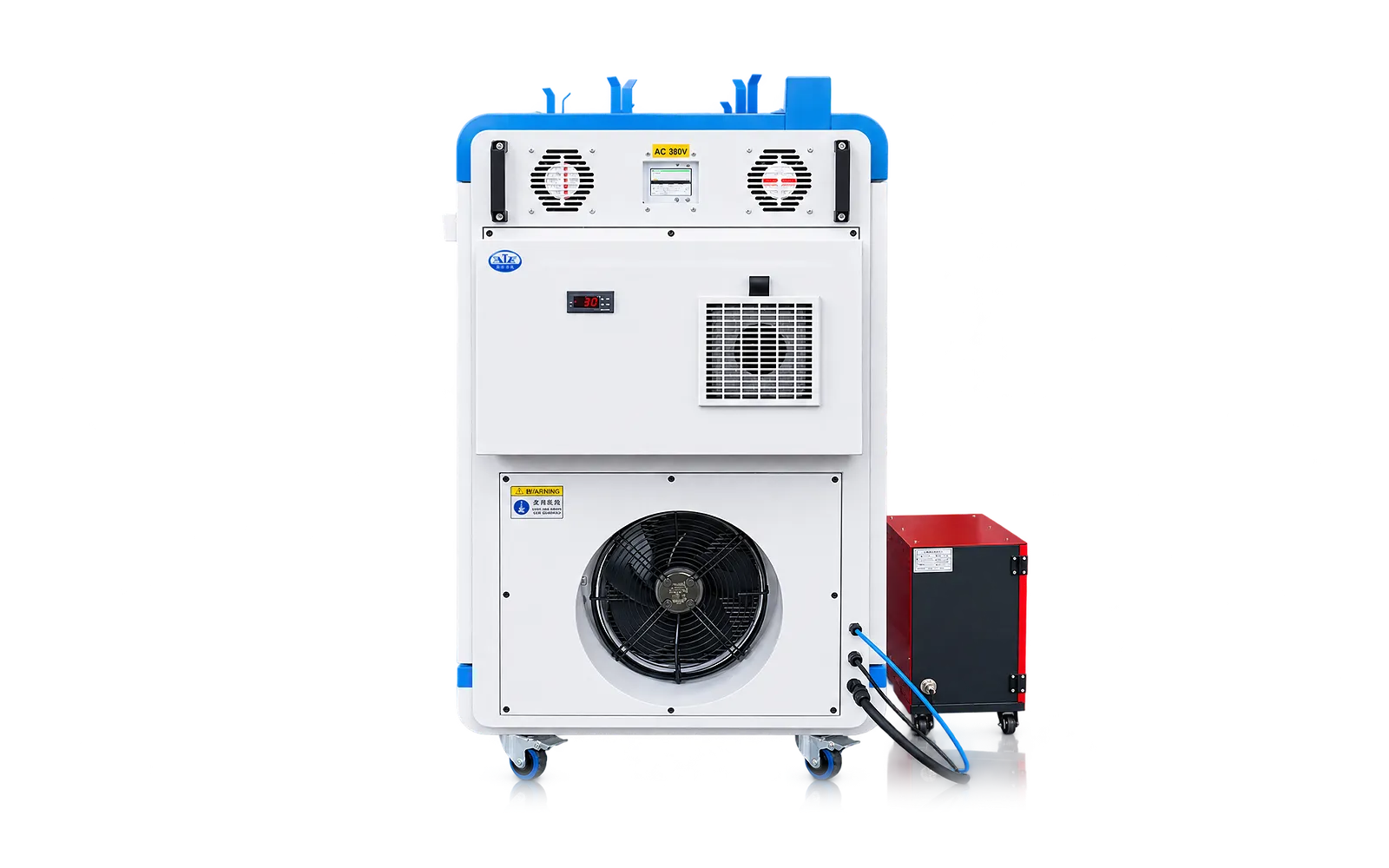

光源および光学系の冷却

動作負荷に合わせて冷却を調整する

冷却システムは、溶接中に光源と光学系から熱を除去します。冷却能力と監視機能は、選択したレーザー出力および作業条件に適合している必要があります。

ユーティリティおよび意図する動作環境を確認してください。公開されている連続動作に関する注記は、記載された25°Cの環境を条件としています。

ワークステーションおよびオペレーターの保護

ワークステーション

溶接エリア全体を定義する

作業エリア、排気、および意図するプロセス周辺の立ち入り制限を計画してください。

供給される機器および設置範囲と併せて、現場の責任範囲を定義してください。

オペレーターの保護

保護の取り決めを確認する

ハンドピースの安全機能、インターロック、保護具、およびトレーニングは、設置レビューの一部を構成します。

意図する作業に必要な機能およびオペレーターの要件を確認してください。

材料および継手の試行

必要な溶接を評価する

代表的な継手により、光源、ヘッド、ワイヤあり/なしのプロセス、ガス、およびオペレーターのアクセスを統合します。意図した継手の要件に対して溶接部を検査してください。

材料、継手の準備、および目視または測定による合格基準について合意します。試行に使用された提供済みのレシピとワークステーションの状態を評価してください。

プロセスおよび安全境界

FLW構成およびワークステーションの計画

合金、継手、およびフィッティングに合わせて溶接プロセスを設定し、代表的なサンプルで検証してください。

定格プロセスデータ

定格出力、モード、調整、波長、変調、光学系、およびファイバーの値については、FLWパラメータテーブルを使用してください。

構成済み機器

光源、冷却、ヘッド、スポットモード、ワイヤフィーダー、光学系、ガス、およびエンクロージャは、選択したプロセスに依存します。

合格確認

材料、継手、隙間、溶け込み、外観、および検査についてクーポン（試験片）を承認し、レーザー安全評価を完了してください。
