ロボットベンディングセル

構成可能なセルにより、CNCプレスブレーキ、ロボット、グリッパー、参照、再方向付け、および積層を、部品ファミリーと生産シーケンスに合わせて調整します。

ホストマシン参照

WADGホストマシンの仕様

下の表は、WADGプレスブレーキのホスト参照のみです。ロボットの可搬重量とリーチ、ステーション、グリッパー、設置面積、安全対策、インターフェース、復旧、サイクルスタディは、専用セルの仕様に含まれます。

モデル	曲げ力	加工長さ	接近速度	加工速度	戻り速度	X軸ストローク	X軸速度	R軸ストローク	R軸速度	コラム間距離	スロート深さ	ラムストローク	開口高さ	主モーター	重量	全体寸法
単位	kN	mm	mm/秒	mm/秒	mm/秒	mm	mm/秒	mm	mm/秒	mm	mm	mm	mm	kW	t	長さ×幅×高さ mm
WADG-10T/500	100	500	180	0.15-30	180	200	400	80	200	510	200	150	420	5.5	0.8	6409801250
WADG-20T/800	200	800	250	0.15-30	250	400	500	150	200	680	250	150	420	15	3.1	120015602450
WADG-30T/1250	300	1250	250	0.15-30	250	400	500	150	200	900	250	150	420	20	4.12	146016602470
WADG-40T/1300	400	1300	250	0.15-30	250	400	500	150	200	920	255	150	420	2X15	4.5	170020502280
WADG-40T/1600	400	1600	250	0.15-30	250	400	500	150	200	920	255	150	420	2X15	4.85	170020502280
WADG-50T/1600	500	1600	250	0.15-30	250	400	500	150	200	1250	255	150	420	2X15	4.9	220020502280
WADG-60T/2000	600	2000	250	0.15-30	250	500	500	150	200	1600	300	200	470	2X20	6	270021502380
WADG-80T/2500	800	2500	200	0.15-30	200	500	500	150	200	2000	460	200	470	2X25	8.9	300022502380
WADG-100T/3200	1000	3200	200	0.15-30	200	500	500	150	200	2700	460	200	470	2X25	10.7	400024502580
WADG-160T/3200	1600	3200	200	0.15-30	200	500	500	150	200	2700	460	250	520	3X25	11.8	400024502780

自動化入力

部品ファミリーに基づいてセルを計画する

ロボットのリーチと可搬重量はあくまで出発点に過ぎません。グリッパー、再方向付け、ステーション、安全性、受け入れ基準は、単一のワークフローとして設計する必要があります。

部品および曲げ計画

図面、材質、板厚、ブランクサイズ、曲げ順序、公差、および自動生産を予定している部品ファミリーを提供してください。

把持と供給

部品の重量、柔軟性、表面、ピックアップゾーン、積載状態、センタリング、反転、および必要なすべての再把持を定義してください。

セル出力

バッチ混合、段取り替え、目標稼働時間、完成品の積載パターン、および中断時の復旧方法を記録してください。

インターフェースと安全性

ホストのプレスブレーキ、ロボット、グリッパー、ステーション、データハンドシェイク、安全囲い、およびフルサイクル受入試験を確認してください。

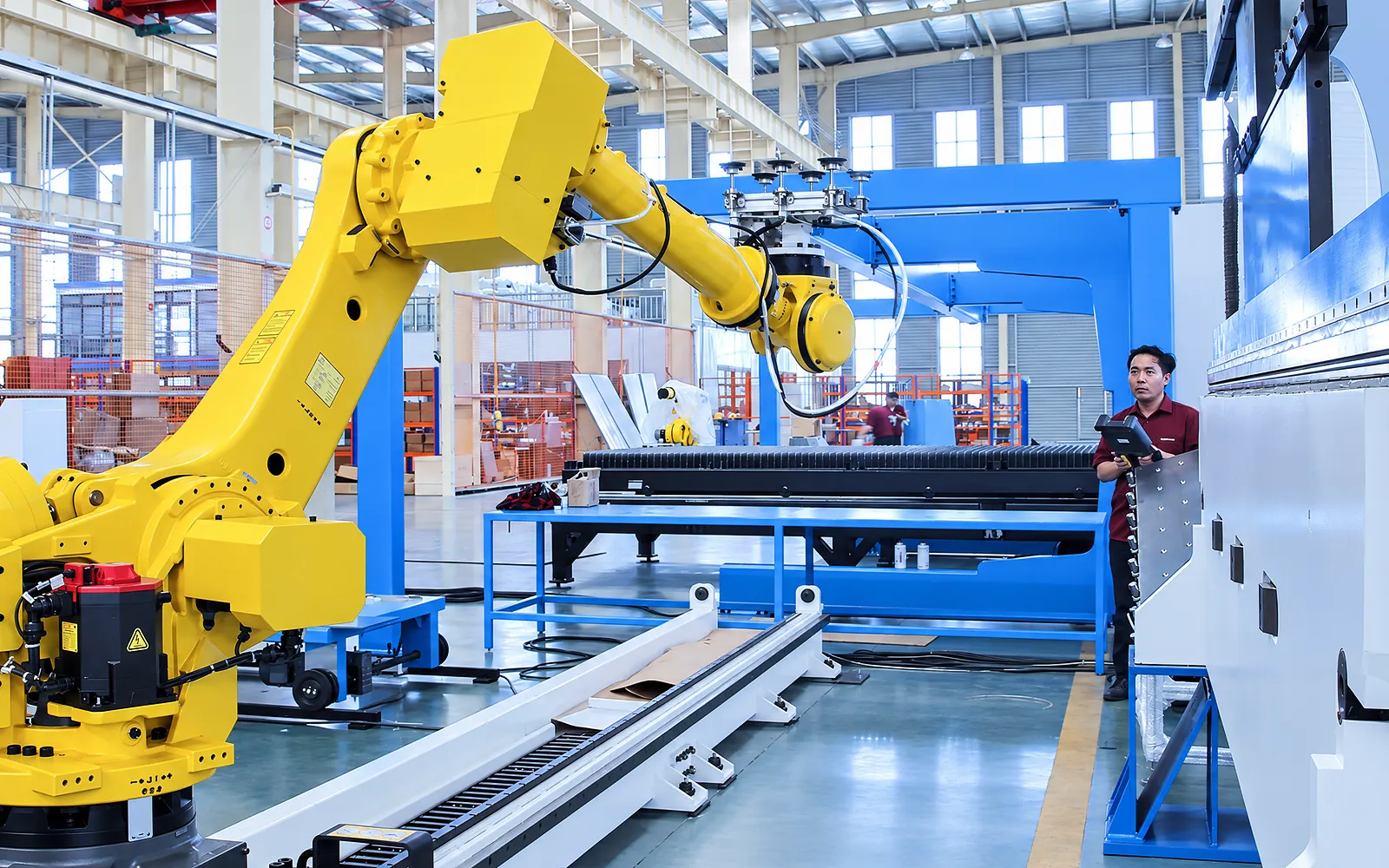

稼働中の機械

ロボットプレスブレーキ曲げの動作を見る

165T/3200曲げセルのデモンストレーションを視聴し、その後、お客様の部品ファミリーに合わせて、ピックアップ、曲げシーケンス、再把持、およびアンロードを確認してください。

YouTubeで見る（新しいタブで開きます）

製品システム

ロボット曲げワークフローの内部

ブランクのピックアップから完成品の搬送まで、部品の流れを追跡します。ロボットのリーチ、把持、部品の基準、およびプレスブレーキのシーケンスは、同一の部品ファミリーに適合させる必要があります。

ブランクのピックアップと分離

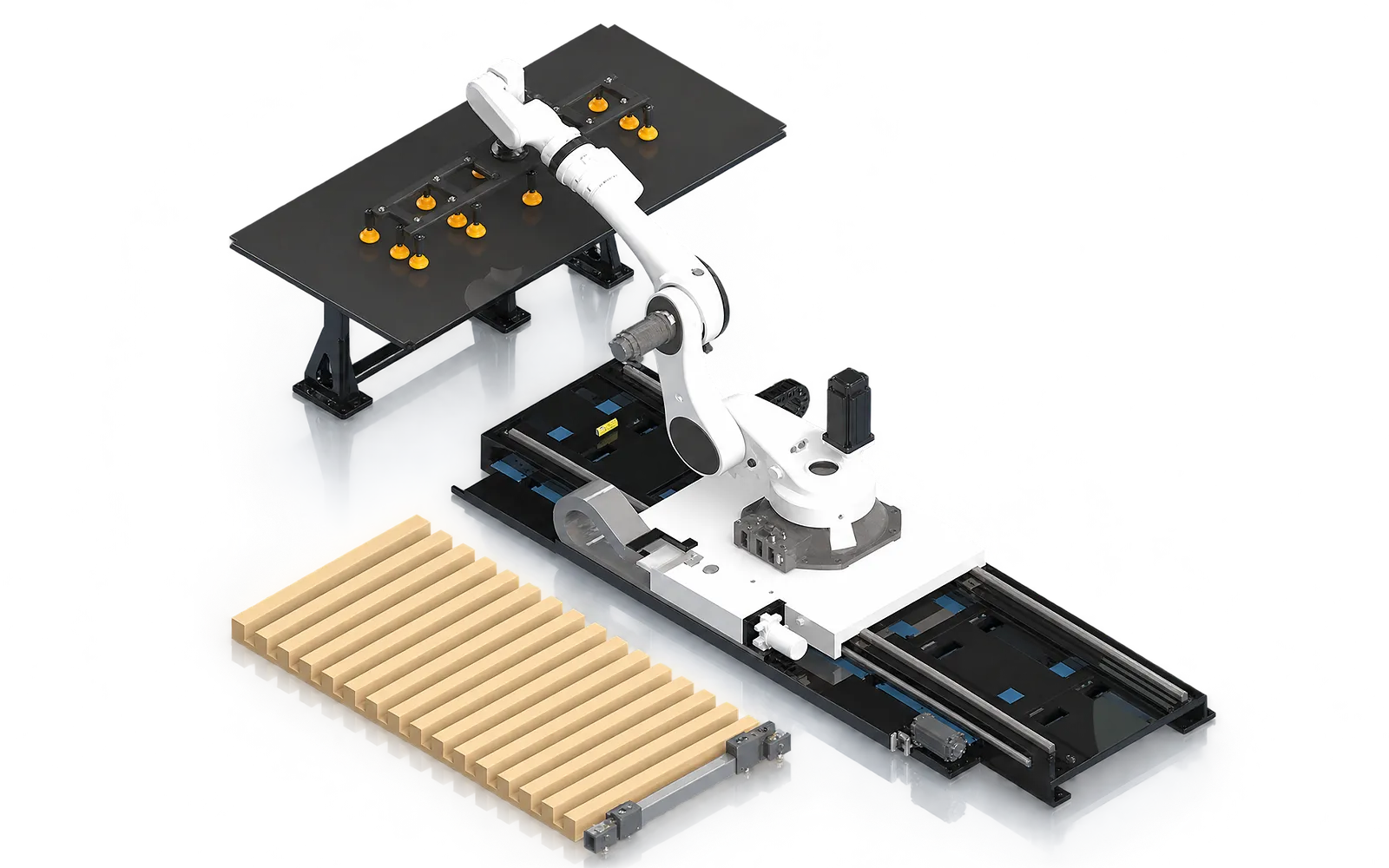

ブランクのピックアップ

対象となるワークピースを収集する

ロボットは、アプリケーションに適したグリッパーを使用して、定義された積み込み位置からブランクを収集します。

可搬重量、リーチ、ピックアップゾーン、および表面保護を確認してください。

ブランクの分離

スタックからの搬送を確認する

分離の確認は、板材の形状、材質、およびスタックの状態に依存します。

用途に応じたローディング機器および二枚検知装置を確認してください。

ワークの基準出しとビジョン

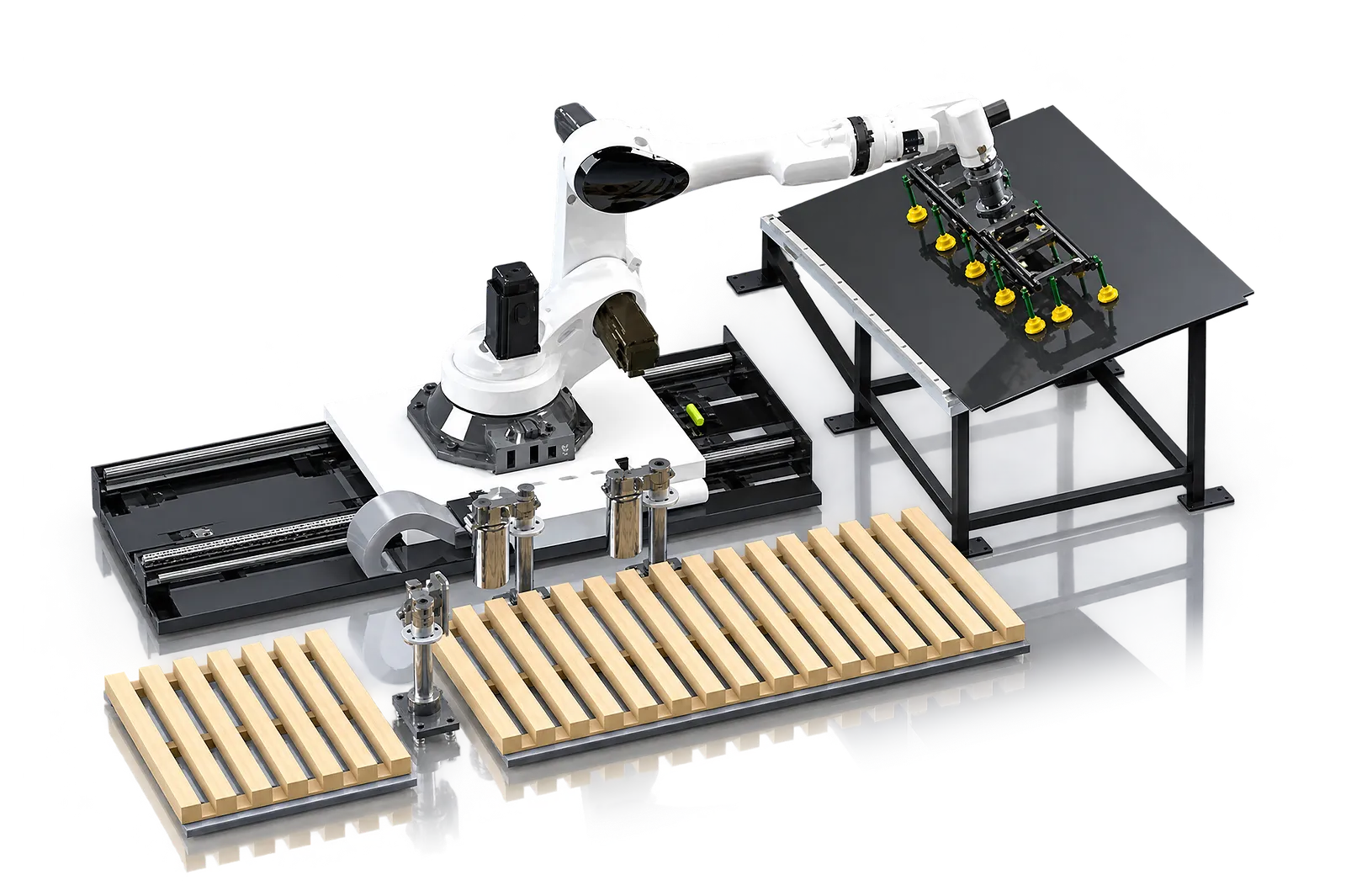

ワークの基準出し

曲げ基準を確立する

センタリングステーションを使用して、曲げ加工前にワークの基準を確立することができます。

ロボットがワークを供給する際の設定位置を確認してください。

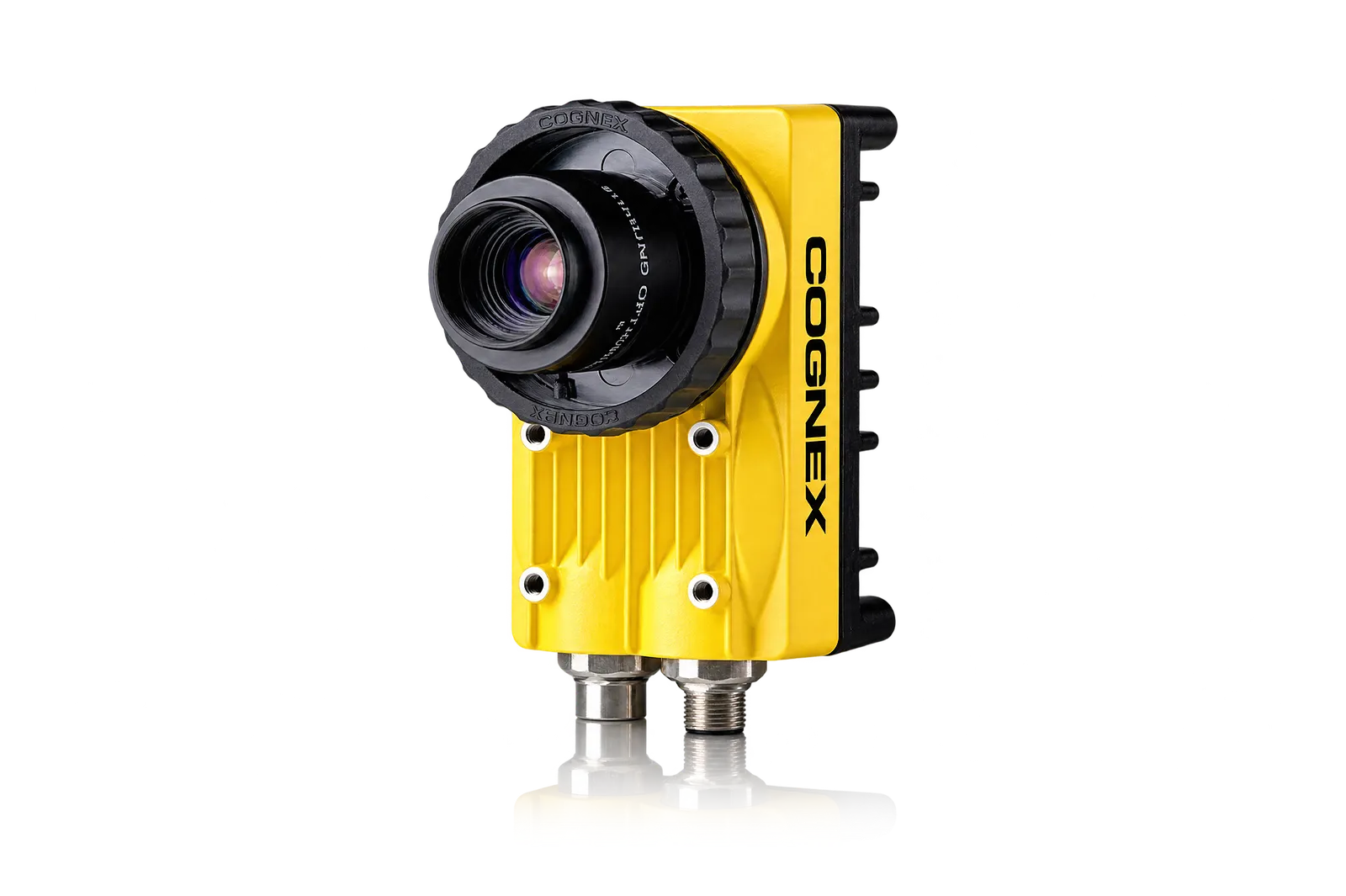

オプションのビジョン

光学的にワークを位置決めする

構成されたビジョンシステムにより、ワークの形状から基準を確立することができます。

実際のワークファミリーを用いて、カメラ、照明、特徴量、および補正範囲をテストしてください。

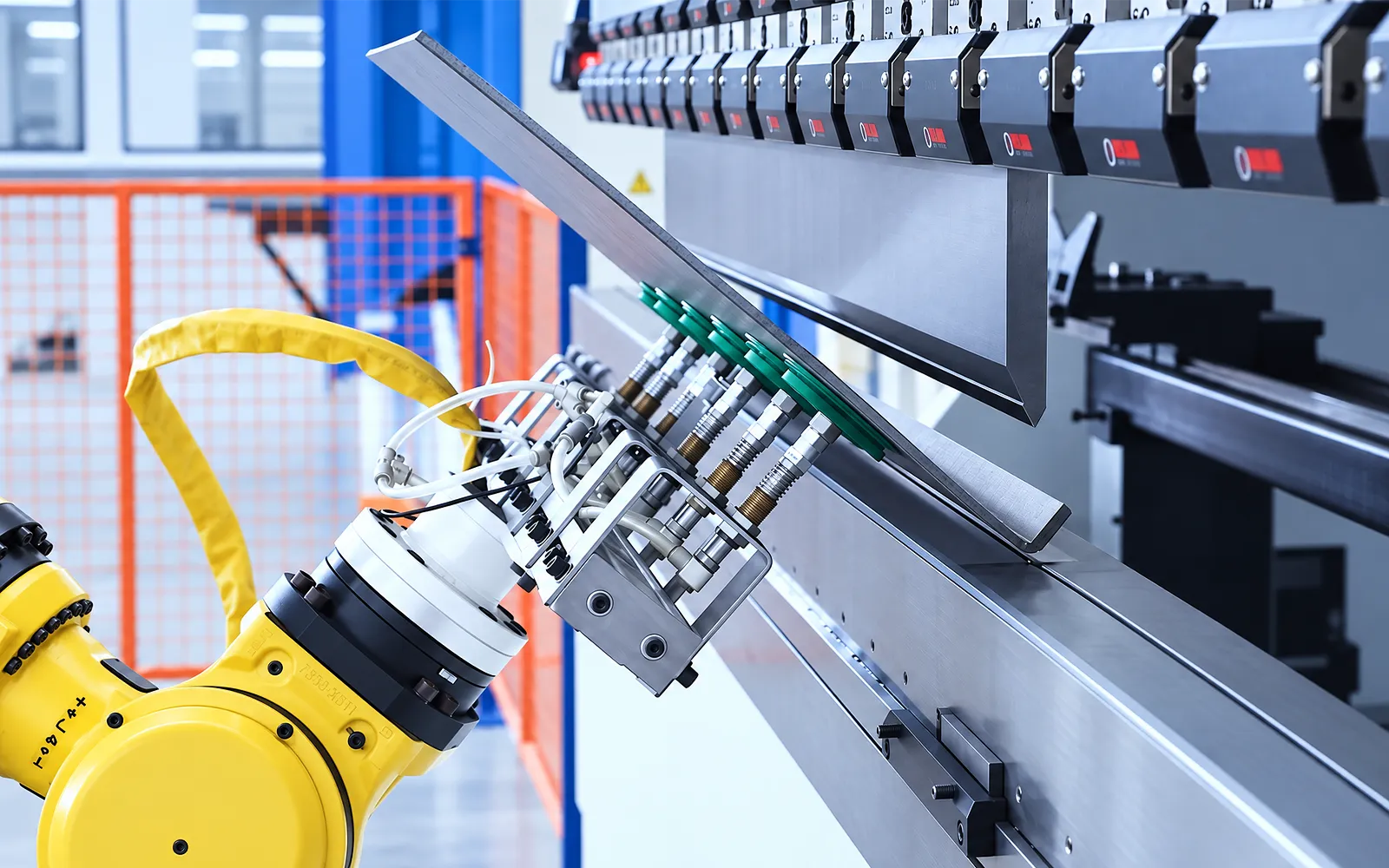

協調ロボットによる曲げ加工

ワークの供給と追従

プレスブレーキがバックゲージを位置決めする間、ロボットは曲げ工程を通じてワークを供給および方向転換します。グリッパーのクリアランスとロボットの動作は、形状に合わせてプログラムされます。

各曲げ工程でのアクセス、潜在的な衝突、およびフォロワーの挙動を確認してください。ホストマシンの仕様はプレスブレーキを説明するものであり、セル全体の定格ではありません。

再把持（リグリップ）および完成品の搬送

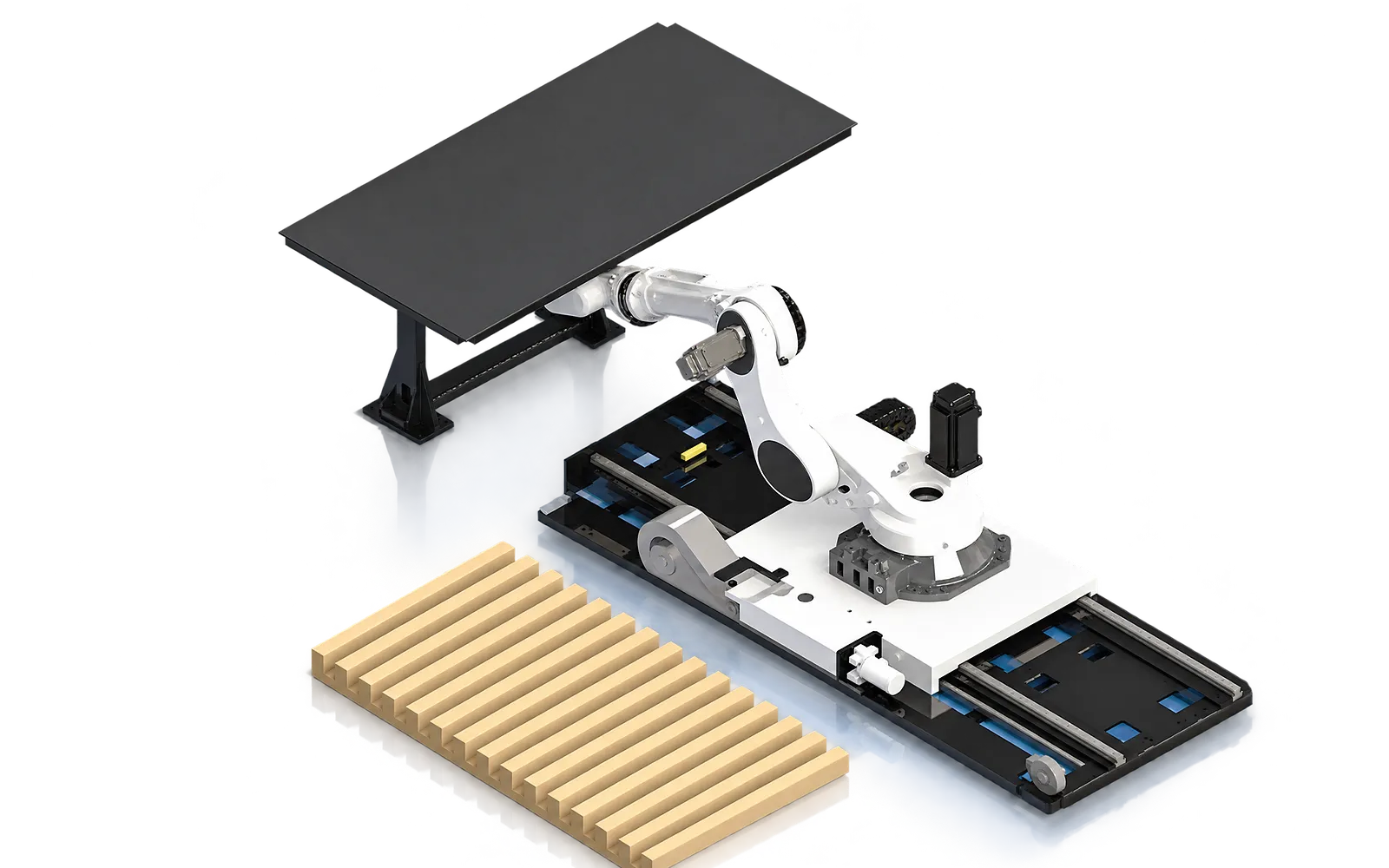

再把持（リグリップ）

次の面を金型に合わせる

フリップフレーム、再把持ステーション、またはグリッパー交換により、異なる面を曲げ金型に到達させることができます。

ワークファミリーおよび曲げ順序から必要なモジュールを選択してください。

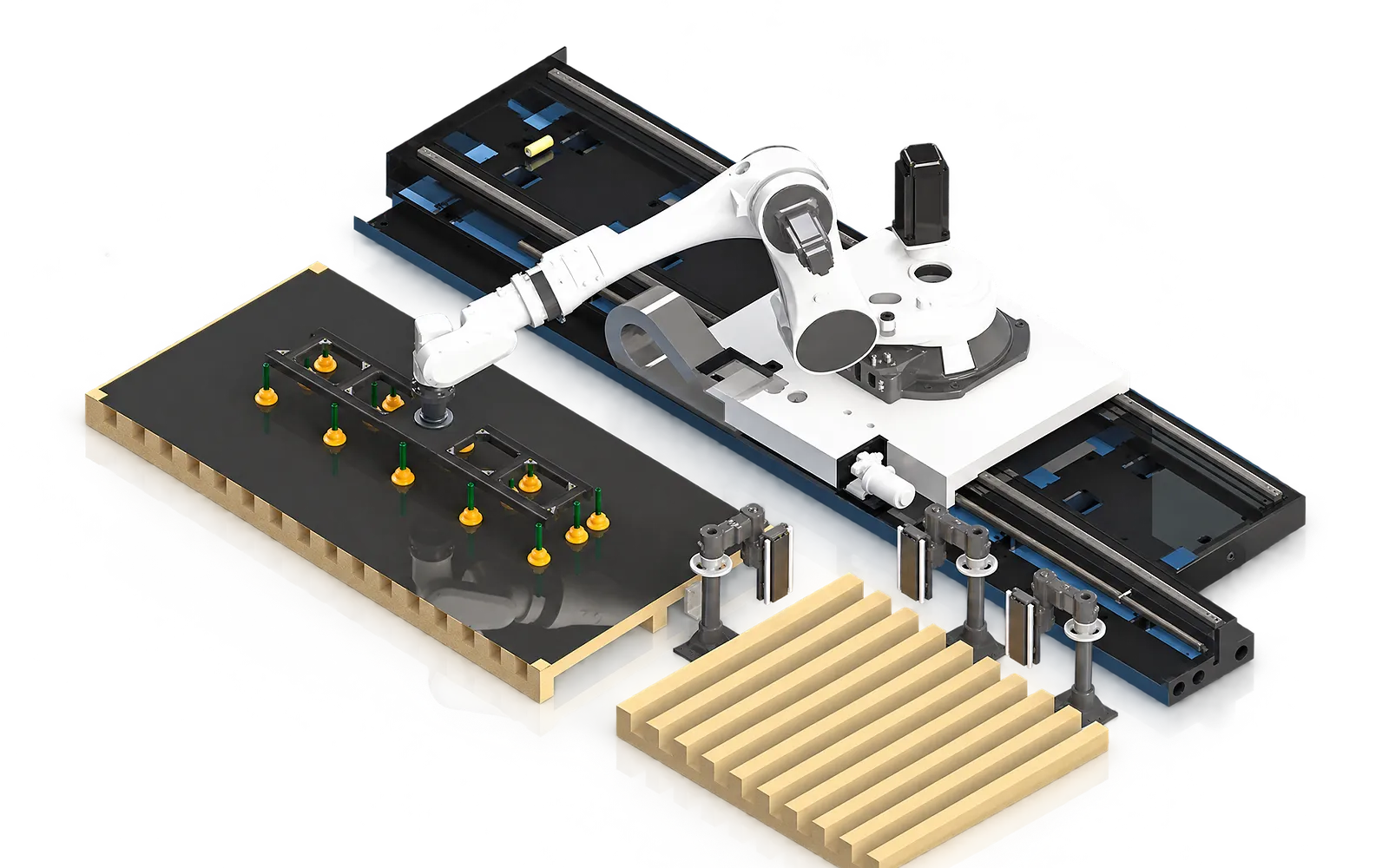

完成品の搬送

出力の受け渡しを定義する

出力の配置は、完成した部品がどのように配置または積み重ねられるかを決定します。

完成部品へのアクセスと、セルレイアウトに必要な取り扱いの受け渡しを含めてください。

セル制御とリカバリ

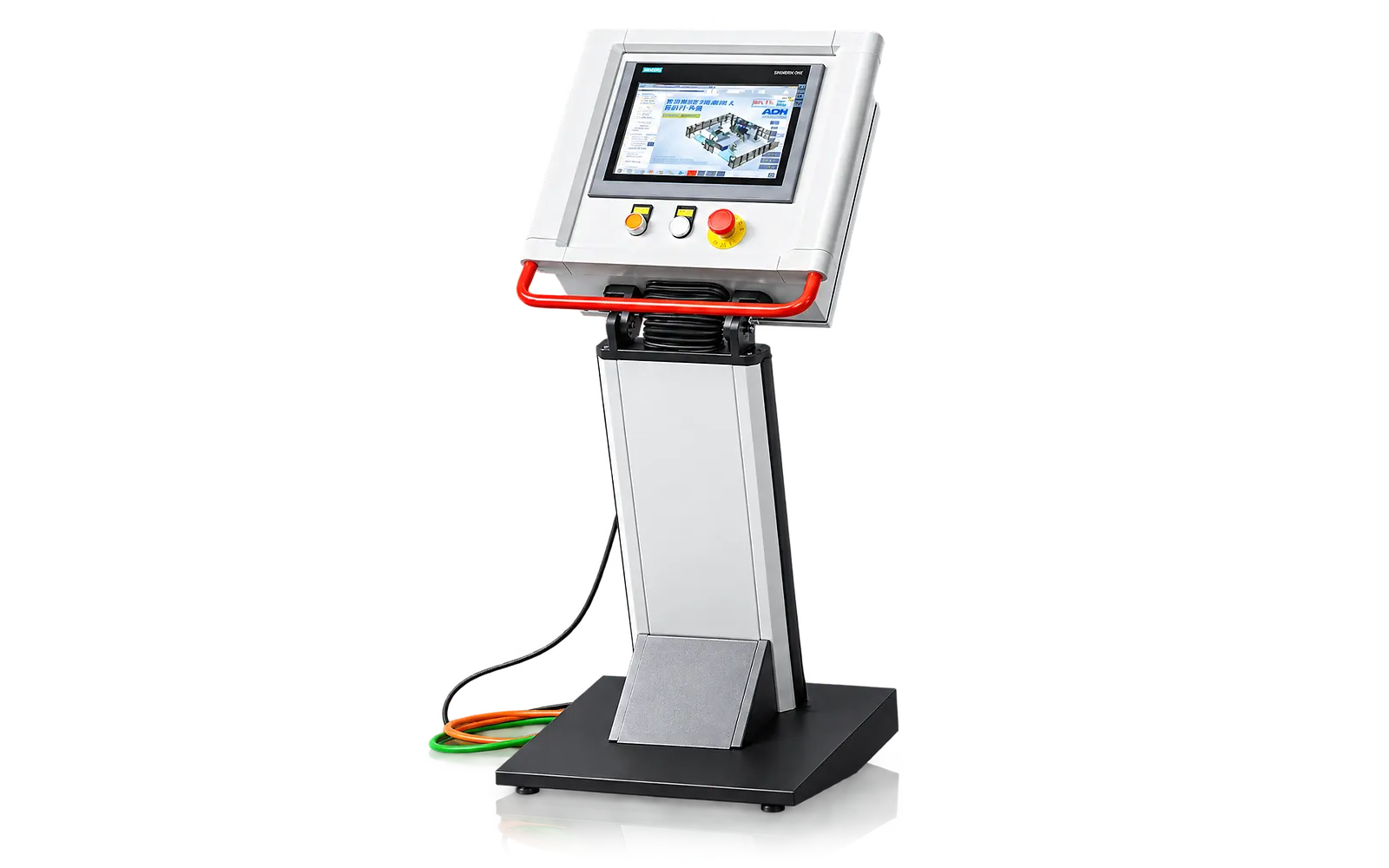

セル制御

機器間のハンドシェイクを調整する

ロボット、プレスブレーキ、および取り扱いステーションは、ロード、曲げ、搬送のための合意されたハンドシェイクを必要とします。

セル全体の機器インターフェースと動作状態を指定してください。

復旧

中断されたジョブを解決する

リカバリー状態は、オペレーターが停止または不完全なシーケンスをどのように解決するかを定義します。

ガード、安全停止、および介入ポイントを確認し、それらが生産復帰に与える影響を含めてください。

セル全体の試運転

実際の部品構成をテストする

代表的なジョブセットで、ピックアップ、参照、曲げ、再把持、および出力を実行します。レビューが生産サイクル全体を網羅するように、段取り替えとリカバリーを含めてください。

図面、材料、検査ポイント、およびインターフェーステストに合意してください。公開されているホストマシンのデータとは別に、セルの結果を評価してください。

セル構成

完全な曲げセルに何が含まれるか

WADGパラメータデータは、セル全体ではなく、ホストのプレスブレーキを記述するものです。

コアワークフロー

セルには、プレスブレーキ、6軸ロボット、および選択されたロード、センタリング、反転、アンロード、ガードの各モジュールを組み合わせることができます。

プロジェクト機器

可搬重量、リーチ、トラック、グリッパー、検出、ステーション、クイックチェンジ、MES/ERP、AGV、および安全装置は、部品とレイアウトに従います。

セルの検収

フットプリント、動作ウィンドウ、リカバリ、インターフェース、サイクルスタディ、およびフルセル受け入れには、専用のプロジェクトドキュメントが必要です。
