Ⅰ. 基本的理解：なぜトン数が曲げ加工成功の礎石なのか

金属成形の世界において、, プレスブレーキ トン数はあらゆる作業の根本的な原動力です。単なる機械の能力を示す数値評価以上に、それは製品精度、設備寿命、そして作業の安全性を決定します。トン数を真に理解し、使いこなすことが、普通のオペレーターと熟練職人を分けるのです—それは粗製生産から精密製造への転換点を示します。.

1.1 核心概念の説明：プレスブレーキのトン数とは？

トン数の物理的本質：機械の最大成形力

物理的に言えば、プレスブレーキのトン数とは、 最大垂直成形力 のことであり、これは機械のラムがストローク中にワークピースへ加えることができる力を指します。この力は、金属を弾性変形から塑性変形へと押し込み、永久的な曲げを作り出す機械の能力を表します。業界標準では、この能力を「トン（T）」または「キロニュートン（kN）」で表します。.

簡単に言えば、, トン数とは、プレスブレーキが実際に持っている「筋力」の尺度です。.

トン数、圧力、そして力：業界でよくある混同の解消

日常的な会話では、「力」「トン数」「圧力」がしばしば同じ意味で使われますが、工学的にはそれぞれ異なる意味を持ちます：

• 力：広い物理的概念—物体の状態や形状を変えるあらゆる作用。プレスブレーキのトン数は、力を工学的に表現した特定の用語です。.
• トン数：業界で使用される用語で、プレスブレーキの 総成形能力—機械が発揮できる最大総力を定量化します。例えば、100トンプレスブレーキとは、そのラムが作業台全長にわたって最大100トンの総荷重を加えられることを意味します。.
• 圧力：単位面積あたりに加えられる力（力／面積）。金属を実際に降伏させるのは莫大な 局所的な圧力 トン数がパンチ先端の小さな接触面積に集中するときに発生します。.

有用な例えは次の通りです： トン数は人の全身の力に相当し、圧力は指先で生み出される強さに相当します。. 同じトン数でも、より狭いVダイ開口部に集中させると、はるかに高い局所的圧力が発生します。つまり、トン数は機械で設定する値であり、圧力は金属を曲げる力です。.

トン数が機械の能力限界と安全境界を定義する方法

トン数はプレスブレーキの定格荷重を表し、設備の安全な運転範囲を示します。この限界は、材料の厚さ、材料の種類、曲げ長さ、Vダイ開口幅という4つの主要な要因によって決まります。覚えておくべき重要なルールは： 材料の厚さを2倍にすると、およそ4倍のトン数が必要になります。. この非線形な関係は、重大な誤判断の一般的な原因です。.

1.2 正しいトン数選択が重要な理由

適切なトン数を選ぶことは単なる技術的な手順ではなく、品質、機械の寿命、生産経済性に影響する戦略的な決定です。.

製品品質への影響：正確で一貫した曲げ角度の確保

精密なトン数は正確な曲げ角度の前提条件です。加えられる力が正確に調整されている場合、板材はスムーズにダイに押し込まれ、目標角度に達し、材料のスプリングバックも制御され予測可能になります。これにより、単品の精度とロット間の一貫性が保証されます。最適な条件下では、適切なトン数で整備されたプレスブレーキは角度公差を ±0.5°.

以内で達成できます。

設備寿命への影響：過負荷による損傷と精度低下の防止 定格容量を超えて継続的に運転することは、機械を徐々に破壊する行為です。過負荷はまずCフレームやベッドに目視では分からない微妙な弾性変形を引き起こしますが、時間が経つと, 永久的な塑性変形.

生産コストへの影響：ROI最大化、エネルギーと廃棄物の最小化

適切なトン数の選択はリーン生産方式の原則を体現しており、事業の財務健全性に直接影響します：

• スクラップ率の削減：一度の加工で所望の曲げを達成することで、不正確な角度や制御不能なスプリングバックによる損失を排除します。.
• 資産寿命の延長：過負荷を避けることで機械や工具の寿命を大幅に延ばし、修理・交換コストを削減し、資本投資の回収率を最大化します。.
• エネルギー使用の最適化: 不必要に大きなトン数の機器を選ぶことは、安全に思えるかもしれませんが、初期費用が高くなり、低負荷運転による持続的な非効率とエネルギーの無駄を招きます。.

1.3 判断ミスのコスト：不足または過剰トン数による深刻な結果

トン数選定の誤りは高くつきます—スクラップの山から機械の壊滅的な故障まで。.

不足トン数：角度不足、スプリングバックの制御不能、不良品発生

設定トン数が材料の降伏強さを超えない場合、結果は避けられません：

1. 角度不足: ポンチが板材を必要な深さまで押し込めず、指定よりもはるかに小さい角度が生成されます。.
2. スプリングバックの制御不能: 板材が完全に塑性変形域に入っていないため、加圧解除後に弾性的に戻り、予測不能で不均一な角度になります。.
3. 不良品の発生: これら二つの問題が相まって、直接的に製品の不合格と経済的損失を引き起こします。.

過負荷トン数：工具破損、フレーム変形、重大な安全危険

過負荷ははるかに深刻な結果をもたらします—品質問題を超え、作業者の安全に関わる問題となります。.

• 工具破損: すべての金型には圧縮限界があります。その閾値を超えると亀裂や破損が発生し、高速で破片が飛び散り、作業者に致命的な危険を及ぼします。.
• 機械フレームの変形: 先に述べたように、「フレームオープニング」は永久的かつ修復不可能な故障であり、数十万ドル、場合によっては数百万ドルの価値がある機械を回復不能なスクラップにしてしまいます。.
• 重大な安全事故: 米国労働安全衛生局（OSHA）によると、プレスブレーキ作業は金属加工作業の中でも特に指や手の負傷が多い作業の一つです。トン数の過負荷はこれらの事故の主要な原因です。.

ケース警告：誤ったトン数判断が招いた致命的な結果

ある記録された工場事故では、作業員が高強度耐摩耗鋼板を曲げようとしたが、通常の炭素鋼での経験に頼り、必要なトン数を大幅に過小評価してしまった。圧力を繰り返し加えるうちに、板内部に莫大な内部応力が蓄積された。最終的に、鋼板は曲げ線に沿って脆性的に破断し、その半分が破片のように機械から飛び出し、作業員を致命的に直撃した。この悲劇的な事故は、次のことを強く思い起こさせる。 トン数の無知は、安全そのものを軽視することに等しい。.

II. 基本的な力学：トン数要求を支配する4つの核心要素の解明

曲げトン数を正確に算出することは、単なる経験則ではなく、材料科学、力学、工程工学によって形作られた正確な枠組みに基づいている。材料特性、幾何学的パラメータ、金型構成、加工方法という4つの重要要素の相互作用を習得することこそが、単なるプレスブレーキの操作から真の熟練へと技能を高める鍵である。.

2.1 基礎的な論理：曲げ力の伝達と材料の応答

プレスブレーキのパンチが下側のVダイ上に置かれた板材に接触し押し込むと、材料は弾性挙動から塑性変形へと完全に変化する。.

• 弾性変形段階：初期の加圧時には板は曲がるが、その変形は一時的である。内部応力はまだ「降伏強さ」に達していない。この段階で圧力を解除すれば、板は完全に元の平らな形状に戻る。.
• 塑性変形段階：パンチがさらに下降すると、曲げ部の応力が材料の降伏強さを超え、塑性変形が始まる。これは原子結合が永久的に再構成されることを意味し、荷重を除去しても板は元の形状に戻らない。弾性から塑性への移行が、曲げ加工の成功の始まりを示す。.

圧力分布と応力集中の関係

全体の曲げ力はパンチ先端を通じて伝達され、パンチ先端とVダイの両肩という3つの重要な接触点に集中する。この局所化により、非常に小さな接触面積に極めて高い圧力が発生する。この現象は 応力集中.

と呼ばれる。まさにこの集中した応力によって、曲げ線上の材料が降伏点に達し塑性変形に入る一方で、板の残り部分は弾性状態を保つ。したがって、トン数の本質とは、曲げ線に沿って材料の降伏限界を超える応力集中領域を作り出すのに十分なエネルギーを与えることである。.

2.2 要素1：材料特性—トン数計算の決定的変数

材料が本来持つ特性が、必要トン数を決定する主要因である。.

引張強さと降伏強さ

• 降伏強さ：材料が永久的（塑性）変形を開始する臨界応力レベル。適用するトン数はこの閾値を超える必要がある。.
• 引張強さ（UTS）: 材料が破断する前に耐えられる最大応力。この値は材料の変形に対する耐性を直接示します。曲げ力の計算式では、, 引張強さが中心的な変数となります.

なぜステンレス鋼は軟鋼よりも高いトン数が必要なのか？ 例えば、AISI 304 ステンレス鋼の引張強さは約 520～720 MPa であるのに対し、Q235 炭素鋼は約 400～450 MPa しかありません。ステンレス鋼の引張強さは著しく高いため、同程度の塑性変形を得るにははるかに大きな力が必要です。実用的な経験則として、ステンレス鋼の曲げ加工には通常 約 50％ 以上のトン数が必要 同寸法の軟鋼に比べて。.

一般的な金属とその「K係数」（トン数係数）の簡易参照表

計算を簡略化するため、業界では一般的に軟鋼（UTS ≈ 450 MPa）を基準とし、K係数を 1.0 に設定します。他の材料は引張強さの比率に基づいてこの基準と比較されます。.

注：これらの値は空曲げ加工におけるおおよその値です。実際の必要量は材料のグレードや厚さによって異なります。.

いくつかの材料の代表的な引張強度

加工硬化およびスプリングバック効果に対するトン数補正

• 加工硬化：曲げ加工中、金属内部の結晶格子構造がずれたり再配置されたりし、曲げ部分の硬度と強度が増加します。その結果、曲げの初期段階よりも後半段階でより大きな力が必要となります。.
• スプリングバック：塑性変形が完了し圧力が解放されると、材料の弾性成分が回復しようとし、荷重下で見える角度よりも完成角度がわずかに大きくなります。これを補正するために、作業者は通常 過曲げ してより鋭い角度にします—例えば、最終的に90°の角度を得るために88°まで曲げます。この過曲げには通常 追加で10〜20%のトン数 が必要で、材料を完全に塑性域に押し込むことを保証します。.

2.3 要因2：幾何パラメータ—サイズの変化がトン数に与える影響

ワークピースの幾何寸法は、トン数計算に直接影響します。.

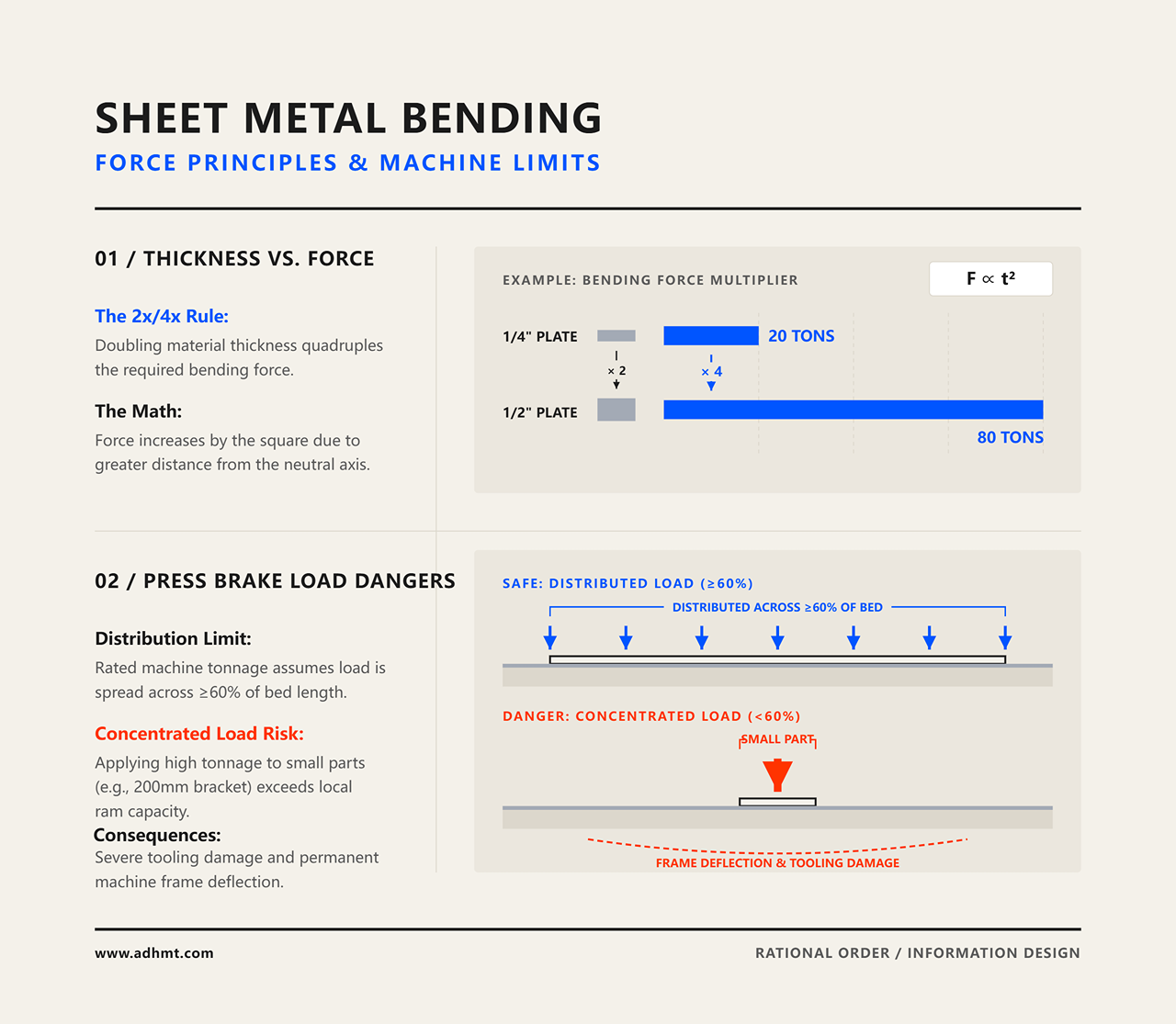

• 材料の厚さ: これは最も重要な単一のパラメータであり、トン数との間に指数関数的な関係を示します。. 曲げ力の公式によると、必要なトン数は 板厚の二乗 に比例します。したがって、他の条件がすべて同じであれば、, 板厚を2倍にすると必要なトン数は4倍になります.
• 曲げ長さ：必要なトン数は 曲げ長さに比例して 増加します。これは単純で、2メートルの曲げは1メートルの曲げの2倍のトン数を必要とします。そのため、大型ワークピースには高トン数のヘビーデューティプレスブレーキが必要です。.
• 曲げ角度：標準的なトン数表は90°の曲げを基準としています。90°以外の場合：
  • 鋭角曲げ（90°未満）：より高いトン数が必要です。例えば、60°に曲げる場合は、通常90°曲げの約1.5倍のトン数が必要です。.
• 鈍角曲げ（90°超）：必要なトン数は少なくなります。例えば、120°に曲げる場合は、通常90°曲げの約半分のトン数で済みます。.

2.4 要素3：金型パラメータ — レバレッジと効率の鍵

特にVダイの開口幅の選択は、トン数要件を調整する強力なてこ作用を持ちます。.

• Vダイ開口幅（V）：これはトン数を制御する上で最も効果的なパラメータです。Vダイが広いほど曲げのてこの腕が長くなり、必要な力が減少します。.
  • 「8×板厚」の黄金ルール：板厚12 mm未満の軟鋼の場合、業界では一般的に「V = T × 8」という経験則が用いられます（Vはダイ開口幅、Tは板厚）。この比率は、加圧力、曲げ半径、精度のバランスを最も良く保ちます。.
  • 適用範囲：Vダイ開口幅が板厚の6倍未満になると、加圧力が急増し、表面に痕が付く可能性があります。比率が12倍を超えると加圧力は減少しますが、内側の曲げ半径が大きくなり、角度の制御精度が低下します。.

• パンチ先端半径：必要な内側曲げ半径が素材の自然成形半径（エアベンディングの場合、通常Vダイ幅の約15%）を超える場合は、より大きな先端半径のパンチが必要です。大きな半径は接触面積を増やし、その結果加圧力も増加します。逆に、過度に鋭いパンチは応力を集中させ、素材を貫通する危険があります。.
• 工具摩耗：時間の経過とともに、ダイの肩部は摩耗で丸くなり、接触面積がわずかに増加し、曲げのてこの作用が変化します。同じ曲げ結果を得るためには、摩耗した工具では約 5〜10%多くの加圧力 が新しい工具より必要になる場合があります。摩耗を定量化する最良の方法は、半径ゲージによる定期的な検査で重要寸法を確認することです。.

2.5 要素4：加工方法 — 曲げ技術が加圧力に大きく影響する理由

異なる曲げ方法では、必要な加圧力が桁違いに変わることがあります。.

• エアベンディング：最も広く使われ、最も少ない力で済む方法。板はパンチ先端とダイの両肩だけに接触します。曲げ角度はパンチがダイにどれだけ深く進入するかで制御されます。この柔軟で効率的な方法は、現代のCNCプレスブレーキの基盤となっています。.
• ボトミング：パンチが板をダイの底角に完全に合わせる方法。この方法では曲げ部をわずかに平らにしてスプリングバックを減らします。必要な加圧力は通常、 エアベンディングの2〜4倍 です。.
• コイニング：非常に大きな力でパンチを素材に押し込み、曲げ部のゾーンを永久に薄くし、ほぼすべてのスプリングバックを除去する極端な曲げ方法。非常に高精度ですが、膨大な加圧力を必要とし—エアベンディングの5〜10倍 以上にもなり、機械や工具に深刻な摩耗を与えるため、現代の製造では稀です。.

詳細な洞察：加工方法の選択が加圧力に与える影響

特定の板材をエアーベンディングするのに必要な場合 30トン の力が必要だとすると、 ボトミング では 60〜120トン, が必要になるかもしれず、一方 コイニング では最大で 150〜300トン.

が必要になる場合があります。 これは、工程の選択がトン数に影響を与える最も決定的な要因の一つであり、多くの場合、材料特性そのものよりも重要であることを明確に示しています。.

Ⅲ. 実践的応用：正確なトン数計算と検証のための3ステップ

理論は最終的に生産のために存在します。トン数に影響を与える主要な要因を理解したら、標準化された3ステップのワークフロー—情報収集、核心計算、検証と調整—を適用して、理論的知識を信頼できる正確な結果に変換します。.

3.1 準備段階：必要なすべての入力データの収集

正確な計算は正確な入力から始まります。計算機やトン数表を使用する前に、次の4つの重要情報を慎重に収集してください：

• 材料の種類と正確な引張強さ（S）の確認：「炭素鋼」や「ステンレス鋼」といった一般的な説明は避けてください。次のように正確なグレードを指定します— Q235B, 304, 、または 6061-T6—引張強さは同じカテゴリ内でも大きく異なる場合があるため、最良の方法は供給者のミル試験証明書（MTC）で検証済みの引張強さの値を確認することです(UTS、引張強さの極限値).
• キャリパーで正確な板厚（T）を測定: 公称値（例：4.0 mm）に頼らないこと。製造公差により、表示された4.0 mmの板が実際には3.85 mmである場合があります。板厚はトン数に二乗で影響するため、小さな差でも大きな誤差を引き起こします。.
• 有効曲げ長さ（L）を決定: 曲げ力が加わる実際の長さを測定します。.
• 最適なVダイ幅（V）を選択: 板厚と希望する内半径に基づいて開口幅を選びます。まずは「“板厚の8倍”」のルールから始めます—4 mmの板なら32 mmのVダイ（4 mm × 8）を使用します。より小さい内半径が必要な場合は、より狭いダイ（例：板厚の6倍）を使用できますが、トン数の急増を覚悟してください。.

3.2 コアステージ：公式から結果へ

すべての入力データが準備できたら、重要な計算ステップに進みます。.

3.2.1 コア計算式の習得

業界にはトン数計算のためのいくつかの公式がありますが、すべて同じ機械的原理から導かれています。以下は、メートル単位でのエアベンディングに広く認められている権威ある公式です：

P(トン) = [1.33 × L(m) × T(mm)² × S(MPa)] / [V(mm) × 100]

パラメータの説明：

• P: 必要な曲げトン数（単位： メートルトン.
• 1.33: エアベンディング作業に適した機械的換算係数と安全係数を組み合わせた実用係数。.
• L：曲げ長さ、単位は メートル（m）.
• T: 実際の 板厚、単位は ミリメートル（mm）.
• S：材料の 引張強さ, 、単位は メガパスカル（MPa）.
• V：Vダイの開口幅、単位は ミリメートル（mm）.
• 100：単位換算および係数調整のための定数。.

3.2.2 実践演習：例 — 長さ3 m、厚さ4 mmのQ235炭素鋼板の曲げ

では、上記の公式を実際の生産作業に適用してみましょう。.

• 課題：エアーベンディング技術を用いて、長さ3 m、厚さ4 mmのQ235B炭素鋼板を90°に曲げる。.

計算手順：

パラメータ値の決定：

• L（長さ） = 3 m
• T（厚さ） = 4 mm（ノギスで正確に測定）
• S（引張強さ）：材料ハンドブックによると、Q235Bの標準引張強さ範囲は370〜500 MPaです。正確な値が不明な場合は、 安全計算のために上限値500 MPaを選択します 。.
• V（Vダイ開口幅）：「8×板厚」ルールに従い、V = 4 mm × 8 = 32 mm.

値を式に代入して理論的なトン数を計算します：
P = [1.33 × 3 × 4² × 500] / [32 × 100] → P = [1.33 × 3 × 16 × 500] / 3200 → P = 31920 / 3200 → P ≈ 9.975 トン. 。 この結果は、 指定条件下でQ235B板に塑性変形を生じさせるために必要な 理論的最小トン数.

を表します。 安全および工程上の余裕を加える： 15～20％. 理論計算は、工具摩耗、材料ロットのばらつき、潤滑、加工硬化補正などの現実的な変動要因を考慮していません。したがって、安全係数を含める必要があります。業界標準では一般的に11.97トン.

結論： この作業を安全かつ安定して完了するためには、定格容量が 12トンを超える. プレスブレーキを選択してください。利用可能な機械の容量が大幅に高い場合（例：100トン）、CNCコントローラーを設定して作業トン数を約12トンに制限し、精密な制御を行うべきです。.

3.3 推奨ツールとリソース：計算をより効率的かつ正確にするために

手動計算は理解を深めるのに役立ちますが、スピードが求められる生産環境では、ツールを賢く活用することが効率と精度向上の鍵となります。.

トン数表を専門的に解釈し活用する方法

ほぼすべてのプレスブレーキメーカーは、機械にトン数表を付属しています。これは現場で最も迅速かつ実用的な参照ツールです。.

• 読み方：この表は通常、縦軸に 板厚 、横軸に Vダイ開口幅 を配置した表形式で構成されています。表内の数値は、指定されたVダイ幅で 1メートル の軟鋼（通常S＝400〜450MPaを基準）を曲げるために必要なトン数を示しています。.
• 使用手順：
  1. 板厚に対応する行を探します。.
  2. 選択したVダイ開口幅に一致する列を見つけます。.
  3. 交点の値を読み取ります（例：5.2トン/メートル）。.
  4. その値に実際の曲げ長さ（メートル単位）を掛けます。.
  5. 材料が軟鋼でない場合は、該当する材料係数を適用します（例：ステンレス鋼 × 1.5、軟質アルミニウム × 0.5）。.

おすすめのオンライン加圧力計算機トップ3

より高い精度を求めるユーザーには、オンライン計算機が最適です。通常、豊富な内蔵材料データベースを備えています。.

Cincinnati Inc. ロード計算機:

• 利点：業界のリーダーが提供しており、信頼性と権威性があります。インターフェースはシンプルで分かりやすく、主要なパラメータに焦点を当てて迅速な確認が可能です。.
• 特長：主にエアーベンディング用に設計されており、最小フランジ長さなどの有用な推奨事項が含まれています。.

Accurpress 加圧力計算機:

• 利点：各種ステンレス鋼やアルミニウム合金の等級を網羅する充実した材料ライブラリを提供します。ユーザーは引張強度値を手動で入力することなく、直接材料を選択できます。.
• 特長：非常に正確な結果と使いやすいインターフェース。.

Press‑Brake‑Tool.co.uk ベンディング計算機:

• 利点：3つの中で最も多用途です。標準的な加圧力計算に加え、目標曲げ角度を入力して調整でき、内部曲げ半径を逆算することも可能で、工程計画に有用です。.
• 特長：パラメータのカスタマイズが豊富で、詳細な工程分析を行う技術者に最適です。.

Excelでカスタマイズした加圧力計算機テンプレートを作成する方法

会社専用のExcel加圧力計算機を作成することは、知識を体系化し、業務を標準化する最良の方法です。.

1. 入力エリアを設定：列Aに板厚（mm）、曲げ長さ（m）、Vダイ幅（mm）、引張強さ（MPa）、安全率（%）などのラベルを作成します。列Bには対応するデータ入力セルを用意します。.
2. 数式セルを作成：1つのセル（例：B6）に数式を入力します = (1.33 * B2 * B1^2 * B4) / (B3 * 100) 理論的なトン数を計算するために。.
3. 最終結果セルを追加: 別のセル（例えば B7）で次の式を使用します = B6 * (1 + B5/100) 安全係数を含めた最終トン数を計算するために。.
4. 材料データベースを作成（任意）: よく使用する会社の材料とその引張強度を一覧にした別シートを作成します。次に、VLOOKUP関数を使用して、材料名に基づき主計算シートに引張強度の値を自動入力します。.

3.4 プレスブレーキトン数表:

注意：

• 表中のプレスブレーキトン数の単位はKNです
• 上記データは、引張強度450N/mm²の1メートル金属板を曲げた場合に基づいています

この表のトン数は、材料の引張強度σb＝450N/mm²に基づいています。表中の値は金属板の長さが1mの場合の曲げ力です。.

ここで：

• P＝曲げ力
• S＝金属板の厚さ
• V＝下型のV開口
• B＝最小曲げフランジ　R＝内半径

例えば、S＝5mm、V＝40（V型開口幅は板厚の8〜10倍）、表の値は400であることがわかります。.

表から、厚さ5mm、長さ1mの板金を曲げる場合、曲げ機のトン数は400KNであることがわかります。プレスブレーキのトン数は、トン数計算式でも計算できます：

P＝650S²L/V（σb＝450N/mm²）

ここで：

• P：曲げ力（KN）
• S：板の厚さ（mm）
• L：板の幅（mm）
• V：下型のV開口部（mm）

この式の計算結果は、トン数表の値とほぼ等しくなります。.

曲げる材料が異なる場合は、下表の係数を計算結果に掛けて使用してください。.

以下のトン数計算機を使用して、直接結果を得ることができます。.

どの方法でトン数を決定する場合でも、機械や金型のトン数範囲を超えないようにしてください。誤ったトン数を使用すると、金型や作業部品を損傷する可能性があります。.

最悪の場合、機械の変形を引き起こし、曲げ作業者の安全を危険にさらすこともあります。.

3.5 性能評価と調整：理論から実践へのフィードバックループ

計算されたトン数は最適な 出発点, であり、固定された 最終的な答え. ではありません。実践による検証でフィードバックループを閉じることが不可欠です。.

• 試し曲げによる検証：高価なワークピースを曲げる前に、必ず同じロット・同じ厚さの端材を使って試験を行ってください。計算したトン数をCNCシステムに入力し、試し曲げを実行します。.
• 実際の角度のずれに基づく微調整：精密分度器で試験片の角度を測定します。.
  • 角度が 未満の場合90°（過曲げ）の場合、トン数がやや高すぎる—減らす トン数（通常は3〜5%）を減らして再度試験する。.
  • 角度が より大きい90°（過度なスプリングバック）の場合、トン数が不足している—増やす トン数（通常は3〜5%）を減らして再度試験する。.
• プロセスデータベースを構築する：特定の材料、板厚、金型の組み合わせについて試し曲げで「最適トン数」を特定したら、すぐに記録する。「プロジェクト – 材質グレード – 板厚 – Vダイ – パンチ – 最終トン数 – 完成角度」といった項目を持つデータベースを作成する。“ このデータベースは会社の最も価値ある無形資産の一つを表す, ため、将来の生産では繰り返しの試行錯誤を省き、一度で正確な加工を実現できる。.

Ⅳ. 実用的応用：設備選定とトラブルシューティングガイド

理論知識を生産性に変えることが、トン数概念を習得する最終目標である。本章では、現場での二つの実用的課題に焦点を当てる：初期段階から正しい投資判断を行うこと、そして特にトン数の観点から問題発生時に専門家のように診断すること。.

4.1 設備選定：トン数を生産ニーズに合わせる

プレスブレーキの選定は、本質的には今後数年間の自社製造能力への戦略的投資である。トン数の適合度は、その投資の回収率を直接左右する。.

「黄金律」：日常的な負荷は機械最大トン数の80%を超えてはならない理由

この長年証明されてきたルールは、深い機械的および経済的な理論に裏付けられている。機械を常に最大能力で稼働させることは、その機械的健全性を徐々に侵食する行為である。.

• 油圧系の摩耗加速： 常時高圧での運転は油圧システムを熱と応力にさらし、シールの早期硬化や破損、ポンプや比例弁の摩耗増加を招く。その結果、システムの寿命は少なくとも30%低下する可能性がある。.
• 不可逆的な構造変形のリスク： プレスブレーキのフレーム、特にCフレームのスロートは重負荷で弾性変形を起こす。限界に頻繁に達する、または超えることで、永久的な塑性変形が蓄積し、業界で「フレームオープニング」と呼ばれる状態になる。この壊滅的な損傷はラムとテーブルの平行性を破壊し、高精度な曲げ加工を不可能にする。.
• 調整余裕と安全マージンの損失： 残りの20%の加圧能力は、あなたの「プロセス保険」です。より硬い材料バッチ、厚い板、または追加の圧力を必要とする摩耗した工具を扱う際、この予備能力が安定した品質の出力を保証します。これがないと、わずかな変動でも生産停止や部品の廃棄を引き起こす可能性があります。.

結論： 100トンのプレスブレーキは、主に80トン未満の作業を処理するべきです。このルールを購入や生産計画の標準として採用することが、最も基本的な設備保護の形です。.

選定戦略：ジョブショップ（少量・多品種） vs. 生産ライン（大量・反復）

生産モデルが、加圧能力選定のアプローチを決定します。.

• ジョブショップ – 多用途性と柔軟性を優先： このような工場は日々、多種多様な部品、材料、板厚に直面するため、優先すべきは 可能な限り広い加工範囲をカバーすること. 戦略： 通常の80%の作業負荷を基準に計算し、その後30〜50%高い能力を持つ機械を選びます。例えば、ほとんどの作業が80トンを必要とし、時々120トンが必要な場合、150トンのプレスブレーキに投資するのが賢明です。これにより、高利益率の作業を外注するコストを防ぎ、機動性と即応性を確保できます。.
• 生産ライン – 専門性と効率を優先： ここでは部品の種類が均一で、生産リズムが重要です。. 戦略： コア製品に対して 最も正確な加圧能力計算 を行い、その後80%の黄金ルールを適用して選定します。例えば、計算で60トンが必要と判明した場合、75〜80トンの専用プレスブレーキが理想です。200トンの機械を購入するのは、購入コストが高いだけでなく、軽負荷時のエネルギー効率が悪いため無駄です。その代わりに、自動化ユニット（例：ロボットによる積み込み・積み下ろし）との統合や、より高速な曲げ速度に注力しましょう。.

ROI分析：より高トン数のプレスブレーキにアップグレードまたは投資すべきタイミング

設備のアップグレードや追加は大きな決断です。以下の4つの兆候が見られる場合は、ステップアップの時期です：

1. 外注コストの増加： トン数不足のために厚板や高強度鋼の作業を頻繁に外注している場合、昨年の外注総コストを合計してください。それが新しい機械の年間減価償却費や資金調達コストに近づいているなら、投資の時期です。.
2. トン数制限に起因する高い不良率： 品質レポートで「角度のずれ」や「制御不能なスプリングバック」がスクラップの主な原因として頻繁に挙げられる場合 — これらはいずれもトン数不足に関連しているため — アップグレードは材料や再作業時間の節約に直結します。.
3. 新興市場の機会： 新エネルギー、重機、航空宇宙など、より厚く強い材料を必要とする市場への参入を目指す場合、高トン数のプレスブレーキが参入チケットとなります。.
4. 老朽化設備の高騰するメンテナンスコスト： 油圧アラーム、オイル漏れ、精度低下が日常化し、メンテナンスや停止による損失が機械の生産価値を上回るようになった場合、より高度で高トン数のモデルに置き換えることで、生産性を大幅に向上させることができます。.

4.2 トラブルシューティング：トン数ベースの診断意思決定ツリー

曲げ加工の問題が発生した場合、トン数が隠れた原因であることが多いです。この意思決定ツリーは、専門家のように考え、体系的に根本原因を特定するのに役立ちます。.

症状1：曲げ角不足（曲げ不完全または過度なスプリングバック）

これは最も一般的な問題です。以下の手順を順番に実行してください：

計算と設定の確認：常に基本に立ち返って始めましょう。.

• 計算式のパラメータ：材料に対して正しい引張強度（S）を使用しましたか？（ステンレス鋼を軟鋼として計算していませんか？）
• Vダイ幅：現在のVダイ（V）は板厚（T）に対して狭すぎませんか？（V < 6Tの場合、必要トン数は劇的に増加します。）
• CNC設定：機械のトン数制限が制御プログラムで低く設定されていませんか？

1. 材料の確認：ノギスを使って実際の板厚を測定し、グレードが工程文書と一致していることを確認してください。機械的性質はサプライヤーやロットによって10〜15%変動することがあります。.
2. 工具の状態を点検: 半径ゲージを使用してパンチ先端とダイの肩部を確認してください。摩耗が激しいと有効な曲げ半径が大きくなり、曲げ角度が浅くなります。摩耗した工具は補償のために追加で10〜20%の加圧が必要になる場合があります。.
3. 油圧システムの評価: 他のすべてが問題ない場合、機械を無負荷で運転し、システム圧力が設定された最大値に達するか観察してください。達しない場合は、ポンプ、リリーフバルブ、またはシールに問題がある可能性があります。.

症状2：異常な工具損傷（刃先欠け、亀裂、急速な摩耗）

これは最も直接的で、かつ危険な加圧過負荷の兆候です。.

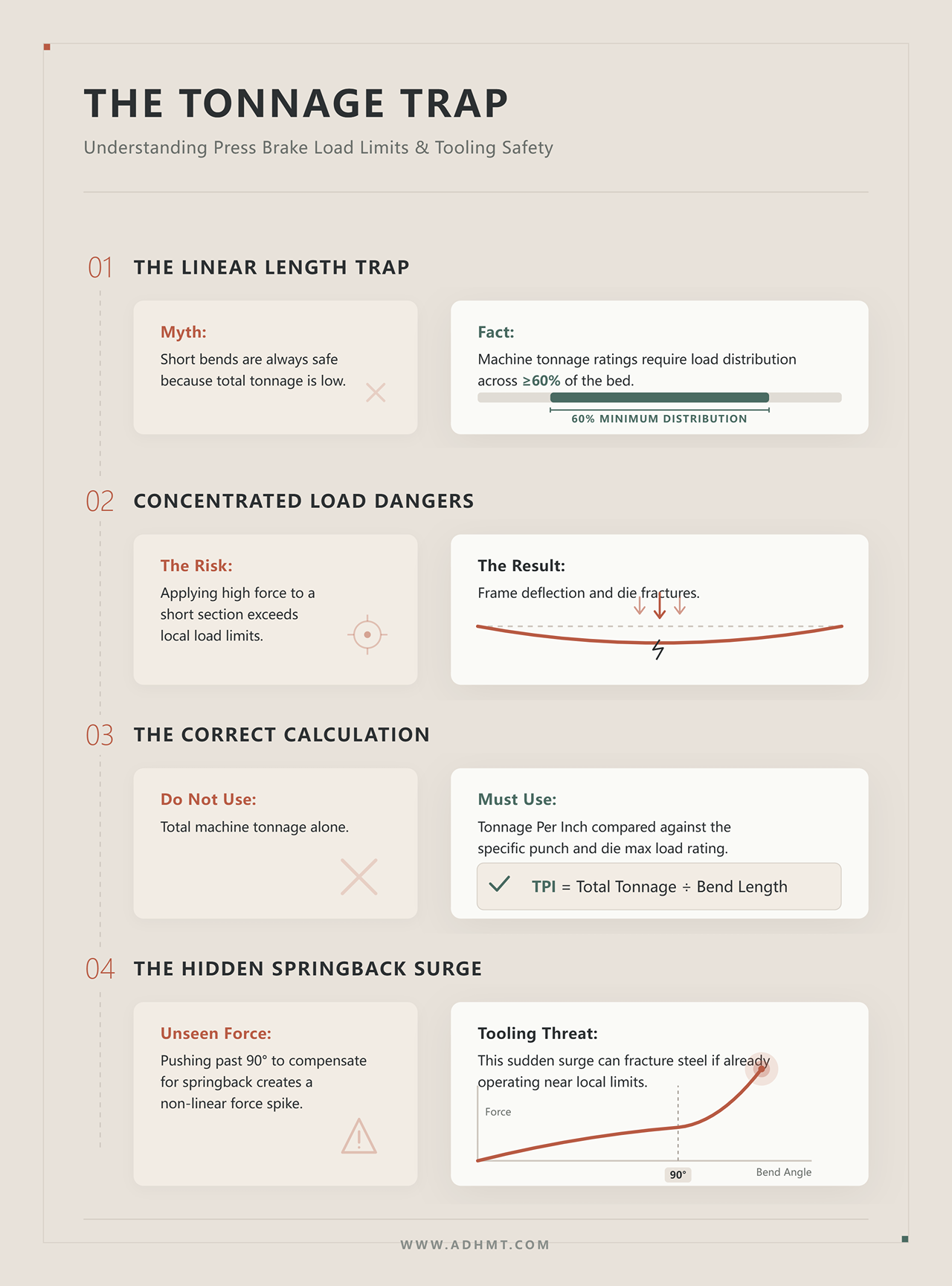

1. センターローディングの確認: 長いベッドの中央に短いダイを配置して短いワークを曲げていますか？これはトン数を非常に小さな領域に集中させ、ダイや機械テーブルの局所的な容量を超え、ダイ破損やベッド変形を引き起こすことがあります。.
2. 「定格以下の工具使用」の評価“: 厚板や高強度鋼に対して低容量の鋭角ダイや小半径パンチを使用していますか？常に工具供給業者の「1メートルあたりの最大許容トン数」仕様を確認してください。.
3. アライメントの確認: パンチとダイは完全に中央に配置されていますか？ずれがあると一方に圧力が集中し、不均一な摩耗や壊滅的な工具破損を引き起こします。.

症状3：頻発する油圧アラーム（高圧、過熱、またはオイル警告）

これは機械が助けを求めているサインです—設計された範囲を超える負荷で動作しています。.

1. 直ちにトン数計算を再確認: 油圧過負荷アラームの90%は重大なトン数計算ミスに起因します。オペレーターが誤った材料データや過度に狭いVダイを使用した結果、実際の負荷が設定値を超え、システムが目標圧力に到達しようと繰り返した後に過負荷保護が作動します。.
2. 安全マージンの確認: 機械が定格トン数の95〜100%近くで長時間稼働していませんか？これは非常に危険です。工程を変更（例えば、より広いVダイに切り替える）するか、より高トン数のプレスに作業を移してください。.
3. 油圧の健全性確認: 計算が正しい場合、油量、汚染、冷却性能を点検し、システムが信頼性を持って稼働できることを確認してください。.

4.3 落とし穴を避ける：最も一般的で高コストなトン数計算ミス5選

これらの思考の落とし穴を避ければ、トン数関連の故障の90%以上を防ぐことができます。.

• 間違い1：すべての鋼材を同じ材料として扱う 結果：ステンレス鋼（K≈1.5）や高強度鋼（K≈2.0）を軟鋼（K=1.0）として計算すると、トン数を少なくとも50%過小評価し、曲げ不良や設備損傷を引き起こします。. 予防：材料のK係数を明確にしたクイックリファレンス表を作成し、すべての機械のそばに掲示してください。使用前に必ず正確な材料グレードを確認しましょう。.
• 間違い2：Vダイ幅を無視し、公式に盲目的に頼る 結果：Vダイの値を適当に入力したり、推測だけに頼ると、トン数の誤差が何倍にもなります。. 予防：「V = 厚さ × 8」を基本の目安として使用してください。関係性を理解しましょう：Vを2倍にすると必要トン数は半分になり、Vを半分にすると必要トン数は2倍になります。.
• 間違い3：安全マージンを省略または誤判断する 結果：理論上のトン数だけを使うのは、高速で車間距離を詰めるようなものです—反応する余地がありません。材料や機械の状態のわずかな変化で壊滅的な故障につながります。. 予防：必ず+20%の安全マージンを追加してください。このステップは交渉不可です—機械と作業者の両方を守ります。.
• 間違い4：曲げ方法の違いを見落とす 結果：底付けやコイニングに空曲げの公式を使うと、深刻な過負荷になります。. 予防：曲げ方法を明確に特定してください。ほとんどの最新CNCプレスブレーキは空曲げを使用します。底付けの場合は空曲げトン数の2〜4倍、コイニングの場合は5〜10倍にしてください。.

• 間違い5：工具摩耗の影響を無視する 結果：摩耗した工具を新品工具のパラメータで使用すると、角度不足になり、作業者が盲目的に圧力を増やして過負荷の危険があります。. 予防：定期的な工具検査プログラムを実施してください。目に見えて摩耗したダイには、トン数を10〜20%増やして補償するか、速やかに工具を交換しましょう。.

4.4 専門家Q&A：最もよくあるトン数質問5つへの回答

• Q：高トン数の機械は軽作業にも対応できますか？欠点は何ですか？ A: 技術的には可能ですが、資源の非効率的な使用となります。主な欠点は3つあります：
  1) エネルギーの浪費：大型の油圧ポンプやモーターは、出力が低い場合でもより多くのエネルギーを消費します。.
  2) 精度リスク：極端な荷重に対応するよう設計された大型プレスは、軽量素材用に作られた小型サーボ電動ユニットと比べ、低圧時の制御分解能や感度が低下することがあります。.
  3) 資本効率の低さ：ほとんどの作業が低トン数で済む場合、重負荷対応プレスへの投資は資本を拘束し、ほとんど利益を生みません。.
• Q: トン数が高すぎるか低すぎるかを視覚的に判断するには？A: ワークピース自体が最も信頼できる「圧力計」です。“
  • トン数不足の兆候：曲げ角度が目標に達しない、スプリングバックが過剰または不均一、内側の曲げ半径（R）が予想より大きくなる。.
• 過剰トン数の兆候（警告サイン）： ワークピース表面に深い金型痕が残る、外側の曲げ部に細かい亀裂が発生する（特に高強度鋼やアルミ合金の場合）、曲げ中に鋭い金属のきしみ音がする、さらに深刻な場合はプレスブレーキのラムや作業台が一時的に目に見えてたわむ。.
• Q: Z曲げのような複雑な多角形形状のトン数はどう計算しますか？ A: これは高度な見積もりが必要です。1ストロークで行うZ曲げ（オフセット曲げ）は、90°曲げを2回行う場合よりもはるかに大きなトン数が必要です。. 経験則として：必要トン数は単一の90°エア曲げの約2〜5倍です。. オフセット距離が小さいほど、材料変形は激しくなり、必要トン数も増加します。最も信頼できる方法は、DELEM、ESA、CYBELECなどの最新のオフラインプログラミングおよびシミュレーションソフトを使用し、変形プロセスを正確にモデル化してピークトン数を計算することです。.
• Q: 曲げ速度は必要トン数に影響しますか？ A: ほぼすべての産業用途において、, それはそうではありません。. トン数は主に材料の静的機械特性によって決まります。曲げ速度（ラム下降速度）は主にスループットに影響します。材料は非常に高いひずみ速度でわずかに強化され、理論的にはトン数がわずかに増加しますが、標準的な油圧式またはサーボ式プレスブレーキの速度範囲内ではこの影響は無視できる程度です。したがって、トン数計算に速度を考慮する必要はありません。.
• Q: 機械の実際のトン数出力をどのように校正できますか？ A: これは専門的な保守手順であり、通常は3つの方法で行われます。

メーカーへの相談： 機器の供給元に連絡し、年次校正を依頼します。彼らはトン数出力が全範囲で正確かつ線形であることを保証するための専門的な工具とソフトウェアを持っています。これは長期的な機器精度を維持するための最良の方法です。.

専門的なロードセルの使用： これは最も正確な方法です。校正済みの携帯型圧力センサーを金型の間に置き、目標トン数を設定し、圧力を加えて、システム表示と比較するために実際の出力を直接読み取ります。その後、必要に応じて修正を行います。.

油圧圧力計の比較： メインシリンダーラインに高精度ゲージを取り付けます。シリンダーの断面積に基づき、油圧値（PSIまたはMPa）を理論的なトン数（力＝圧力×面積）に換算します。この計算値をCNCシステムに表示されるトン数と比較します。.

Ⅴ. よくある質問

1. プレスブレーキ機のトン数を決定する要因は何ですか？

材料の厚さ、種類、曲げ長さ、希望する曲げ半径はすべて、プレスブレーキ操作におけるトン数の決定に大きく影響します。これらの要因を理解することで、適切な力の適用が可能になり、材料損傷を防ぐことができます。.

2. プレスブレーキのトン数計算における精度の重要性は何ですか？

トン数計算の精度は、材料損傷を防ぎ、曲げの品質を確保します。過剰な力は材料を変形させ、不十分な力では望む曲げが得られません。正確な計算は時間を節約し、廃棄物を減らします。.

3. 材料の厚さはプレスブレーキのトン数計算にどのように影響しますか？

厚い材料は、曲げ時の抵抗が増すため、一般的により高いトン数を必要とします。オペレーターは材料の厚さの特定の要求に応じて設定を調整し、操作の成功を確保する必要があります。.

Ⅵ. 結論

結論として、プレスブレーキのトン数と負荷制限を決定することは、最終製品の品質と機器の寿命に直接影響するため不可欠です。.

トン数が不足しているプレスブレーキを使用すると、不正確な曲げ角度、不均一な曲げ線、スプリングバックの増加など、多くの問題が発生します。これらは部品が仕様を満たさず、高額な再加工や廃棄につながる可能性があります。.

一方、過剰なトン数の機械を使用すると、金型の早期摩耗や破損などの工具損傷、さらには機械のフレームや油圧システムの過負荷を引き起こす可能性があります。本記事で説明した計算式やツールを活用することで、情報に基づいた判断が可能となり、適切な機械を選択できます。 プレスブレーキ あなたのニーズに合ったもの。.

業界で40年以上の経験を持つADHマシンツールは、高精度で信頼性の高い曲げ結果を実現する高品質なプレスブレーキの製造を専門としています。詳細な製品をご覧ください パンフレット 全てのオプションをご確認いただくか、 お問い合わせください 当社の専門家による個別相談のために直接ご連絡ください。.

高解像度のインフォグラフィックをダウンロード
